Wentylatory dachowe FC-2V / FCV-2V

Transkrypt

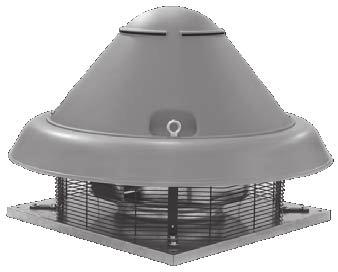

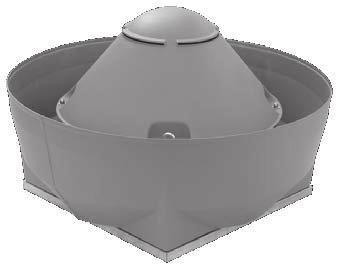

1 Zastosowanie Budowa Silnik elektryczny Wyposażenie dodatkowe Wentylatory typu FC2V i FCV2V przeznaczone są do wentylacji pomieszczeń użyteczności publicznej jak i przemysłowych. Mogą pracować podłączone do kanałów wentylacyjnych jak i bezpośrednio bez podłączeń. Silnik wentylatora umieszczony jest poza strumieniem wentylowanego powietrza, co pozwala na wentylację czystego lub lekko zanieczyszczonego powietrza o maksymalnej temperaturze 80 C (FC2V), 60 C (FCV2V). FC2V wylot poziomy powietrza. FCV2V wylot pionowy powietrza. Wirnik z łopatkami pochylonymi do tyłu. Wirnik i podstawa wykonane są z blachy stalowej ocynkowanej. Obudowa polimerowa ze specjalnymi wycięciami umożliwiającymi chłodzenie. Wentylatory typu FC2V i FCV2V są wyposażone w asynchroniczne silniki trójfazowe 400 V, 50 Hz przystosowane do pracy na dwóch prędkościach obrotowych przy zastosowaniu przełącznika gwiazda/trójkąt. Klasa izolacji F. Stopień ochrony IP 55. Regulator prędkości obrotowej Akcesoria przepustnica zwrotna (TS) tłumik (GR) podstawa dachowa (P) Oznaczenie FC 2V 35 wentylatora (dachowy) CA.15.FN.M0.10 Danfoss 08/

2 Charakterystyki FC2V + FCV2V 31 FC2V 31 High T 1330Δ 0,18 0,80 44 FC2V 31 Low T 850å 0,18 0,46 34 FCV2V 31 High T 1330Δ 0,18 0,80 44 FCV2V 31 Low T 850å 0,18 0,46 34 mierzony w odległości 6 m od wentylatora 1FC FV03170 FC2V + FCV2V 35 FC2V 35 High T 1340Δ 0,26 0,96 48 FC2V 35 Low T 870å 0,26 0,55 39 FCV2V 35 High T 1340Δ 0,26 0,96 48 FCV2V 35 Low T 870å 0,26 0,55 39 mierzony w odległości 6 m od wentylatora 1FC FV03470 FC2V + FCV2V 40 Maks. mocy Natężenie prądu FC2V 40 High T 1400Δ 0,55 1,06 49 FC2V 40 Low T 910å 0,55 0,90 39 FCV2V 40 High T 1400Δ 0,55 1,06 49 FCV2V 40 Low T 910å 0,55 0,90 39 mierzony w odległości 6 m od wentylatora 1FC FV CA.15.FN.M0.10 Danfoss 08/2010

3 Charakterystyki c.d. FC2V + FCV2V 45 FC2V 45 High T 1410Δ 0,75 2,20 53 FC2V 45 Low T 910å 0,75 1,30 44 FCV2V 45 High T 1410Δ 0,75 2,20 53 FCV2V 45 Low T 910å 0,75 1,30 44 mierzony w odległości 6 m od wentylatora 1FC FV04470 FC2V + FCV2V 50 FC2V 50 High T 1400Δ 1,10 2,80 57 FC2V 50 Low T 910å 1,10 1,60 47 FCV2V 50 High T 1400Δ 1,10 2,80 57 FCV2V 50 Low T 910å 1,10 1,60 47 mierzony w odległości 6 m od wentylatora 1FC50470 FC2V + FCV2V 56 Maks. mocy Natężenie prądu FC2V 56 High T 910Δ 0,55 2,00 52 FC2V 56 Low T 680å 0,55 1,30 46 FCV2V 56 High T 910Δ 0,25 2,00 52 FCV2V 56 Low T 680å 0,25 1,30 46 mierzony w odległości 6 m od wentylatora 1FC FV05800 CA.15.FN.M0.10 Danfoss 08/

4 Charakterystyki c.d. FC2V + FCV2V 63 FC2V 63 High T 910Δ 1,10 3,40 55 FC2V 63 Low T 690å 1,10 2,00 49 FCV2V 63 High T 910Δ 1,10 3,40 55 FCV2V 63 Low T 690å 1,10 2,00 49 mierzony w odległości 6 m od wentylatora 1FC FV63110 FC2V + FCV2V 71 FC2V 71 High T 930Δ 1,50 4,30 57 FC2V 71 Low T 700å 1,50 2,50 51 FCV2V 71 High T 930Δ 1,50 4,30 57 FCV2V 71 Low T 700å 1,50 2,50 51 mierzony w odległości 6 m od wentylatora 1FC72630 FC2V + FCV2V 75 Maks. mocy Natężenie prądu FC2V 75 High T 940Δ 1,80 5,00 61 FC2V 75 Low T 700å 1,80 2,90 55 FCV2V 75 High T 940Δ 1,80 5,00 61 FCV2V 75 Low T 700å 1,80 2,90 55 mierzony w odległości 6 m od wentylatora 1FC CA.15.FN.M0.10 Danfoss 08/2010

5 Charakterystyki c.d. FC2V + FCV2V 80 FC2V 80 High T 940Δ 3,00 7,00 62 FC2V 80 Low T 720å 3,00 4,10 56 FCV2V 80 High T 940Δ 3,00 7,00 62 FCV2V 80 Low T 720å 3,00 4,10 56 mierzony w odległości 6 m od wentylatora 1FC80610 Podłączenie elektryczne Silniki trójfazowe dwubiegowe 400 V / 3 / 50 Hz 400 V / 3 / 50 Hz Należy sprawdzić czy parametry podane na tabliczce znamionowej silnika (napięcie, częstotliwość) są zgodne z parametrami elektrycznej sieci zasilającej. Podłączenie między siecią elektryczną i skrzynką podłączeniową musi być wykonane przez wykwalifikowany personel zgodnie ze schematem umieszczonym na skrzynce. Schematy przedstawione w katalogu mają charakter pomocniczy, obowiązującym jest schemat umieszczony w skrzynce podłączeniowej silnika lub na wieczku skrzynki. Wyższa prędkość Niższa prędkość CA.15.FN.M0.10 Danfoss 08/

6 Wymiary ØA ØD ØE ØF ØG C B ØH Wymiary [mm] Masa ØA B C D E F G ØH kg FC2V FC2V FC2V FC2V FC2V FC2V FC2V FC2V FC2V FC2V ØA ØD ØE ØF ØG C B I ØH Wymiary [mm] Masa ØA B C D E F G ØH I kg FC2V FC2V FC2V FC2V FC2V FC2V FC2V FC2V FC2V FC2V CA.15.FN.M0.10 Danfoss 08/2010
