1 << Powrót Wy àczniki i roz àczniki niskiego napi cia Najlepiej przystosowany NT oraz NW Merlin Gerin

2 unkcje i w aêciwoêci Przeglàd ogólny Szczegó owy spis treêci 2 Wy àczniki i roz àczniki NT06 do NT16 4 NW08 do NW63 6 Zespo y zabezpieczajàco-sterujàce Przeglàd funkcji 8 Micrologic A «Pomiar pràdów» 10 Micrologic P «Pomiar mocy» 12 Micrologic H «Pomiar wy szych harmonicznych» 16 Akcesoria oraz zestaw testujàcy 18 Komunikacja Architektura systemu komunikacyjnego 20 Sygnalizacja, sterowanie, ustalanie nastaw itd. 21 Przy àcza Przeglàd 22 Akcesoria dodatkowe 23 Blokady Blokady instalowane w aparatach 26 Blokady instalowane w kasetach 27 Styki pomocnicze 28 Sterowanie zdalne Za àczanie/wy àczanie 30 Wyzwalanie 33 Akcesoria 34 Zespo y prze àczania zasilania Prezentacja 35 Blokada mechaniczna 36 Blokada elektryczna 37 Sterowniki automatyczne 38 Wymiary i przy àczanie 39 Schematy elektryczne 66 Zalecenia instalacyjne 75 Charakterystyki 98 ormularz zamówienia 103 1

3 menu unkcje i w aêciwoêci Przeglàd ogólny Szczegó owy spis treêci W tym rozdziale przedstawiono wszystkie funkcje, które spe niajà aparaty NT oraz NW. Obie odmiany wy àczników charakteryzujà si identycznymi funkcjami realizowanymi przy u yciu tych samych lub ró nych elementów w zale noêci od typu obudowy. Wy àczniki i roz àczniki strona 4 c pràd znamionowy: v NT od 630 do 1600 A v NW od 800 do 6300 A c wykonania wy àcznika: N1, H1, H10, H2, H3, L1 c wykonania roz àcznika: NA, HA, H c 3 lub 4 bieguny c wersja wysuwna lub mocowana na sta e c opcja z biegunem neutralnym z prawej strony c zmiana parametrów znamionowych zabezpieczenia Zespo y zabezpieczajàco-sterujàce Micrologic strona 8 Pomiar pràdów A 2.0 zabezpieczenie podstawowe 5.0 zabezpieczenie selektywne 6.0 zabezpieczenie selektywne + zabezpieczenie 100 % ziemnozwarciowe 40 % 7.0 zabezpieczenie selektywne + zabezpieczenie ró nicowopràdowe Pomiar mocy P 5.0 zabezpieczenie selektywne 6.0 zabezpieczenie selektywne + zabezpieczenie ziemnozwarciowe 7.0 zabezpieczenie selektywne + zabezpieczenie ró nicowopràdowe Pomiar wy szych harmonicznych H 5.0 zabezpieczenie selektywne 6.0 zabezpieczenie selektywne + zabezpieczenie ziemnozwarciowe 7.0 zabezpieczenie selektywne + zabezpieczenie ró nicowopràdowe c zewn trzny przek adnik pràdowy dla zabezpieczenia ziemnozwarciowego, c prostokàtny przek adnik pràdowy dla zabezpieczenia ró nicowopràdowego, c warianty nastaw (zespo y nastaw zabezpieczenia o d ugiej zw oce): v standardowy, v niski zakres nastawy: 0.4 do 0.8 x Ir, v wysoki zakres nastawy: 0.8 do 1 x Ir, v brak zabezpieczenia zw ocznego, c zewn trzny modu zasilajàcy, c modu baterii. Komunikacja strona 20 c Digipact c Modbus, JBus E463 E466 Przy àcza strona 22 c przy àczanie z ty u: p askie kraw dziowe (RC), c przy àczanie z przodu (C), c przy àczanie mieszane, c dodatkowe akcesoria: v zaciski kablowe do kabli bez koƒcówek i ich os ony, v os ony zacisków, v elementy przejêciowe umo liwiajàce przy àczanie kraw dziowe z przodu, v elementy przejêciowe pozwalajàce na przy àczanie z koƒcówkami kabli, v przegrody mi dzybiegunowe, v elementy przejêciowe zwi kszajàce rozstaw, v elementy przejêciowe dla przy àczy przednich pozwalajàce na szybkie od àczenie, v przegrody izolacyjne, blokada przegrody izolacyjnej, sygnalizator pozycji przegrody blokady. E46426 E46427 E46431 E

4 Blokady strona 26 c blokada przycisków przy u yciu przezroczystych os on i k ódki, c blokada wy àcznika w stanie otwartym przy u yciu k ódki lub zamka, c blokada kasety w pozycji «wysuni ty» przy u yciu zamka, c blokada kasety w pozycji «wysuni ty», «wsuni ty» i «test», c blokada drzwi (zapobiega otwarciu drzwi rozdzielnicy, jeêli wy àcznik jest w pozycji «wsuni ty»), c blokada mechanizmu wysuwajàcego (zapobiega w o eniu korby przy otwartych drzwiach), c blokada mechanizmu wysuwajàcego (zapobiega w o eniu korby, jeêli nie wciêni to przycisku O), c automatyczne zwolnienie spr yn przed wyj ciem wy àcznika, c blokada przed zamianà wy àczników. E47482 E Styki pomocnicze strona 28 c standardowe i dla ma ych obcià eƒ : v sygnalizacja stanu wy àcznika zamkni ty/otwarty (O), v sygnalizacja wyzwolenia na skutek zak ócenia (SDE), v sygnalizacja pozycji «wsuni ty» (CE), «wysuni ty» (CD) i «test» (CT), c programowalne: v 2 styki (M2C), v 6 styków (M6C). Zdalne sterowanie strona 30 c zdalne za àczanie/wy àczanie: v nap d silnikowy, v wyzwalacz zamykajàcy i otwierajàcy wzrostowy M, v styk «gotowy do zamkni cia» P, v opcje: automatyczne (RAR) lub elektryczne (Res) zdalne przywracanie stanu gotowoêci - przycisk za àczania BPE; c zdalne wyzwalanie: v wyzwalacz zanikowy MN: - standardowy, - zw oczny z nastawialnà lub nienastawialnà zw okà czasowà, v lub drugi wyzwalacz wzrostowy M. Nap d silnikowy E47302 Styk M2C E47301 E47303 Styk O E47304 Wyzwalacze napi ciowe M, oraz MN Wyposa enie pomocnicze strona 34 c os ona zacisków, c licznik àczeƒ, c obramowanie, c przezroczysta os ona obramowania, c zaêlepka obramowania. E

5 unkcje i w aêciwoêci Wy àczniki i roz àczniki NT06 do NT Charakterystyka elektryczna wy àcznika i roz àcznika liczba biegunów 3 / 4 napi cie znamionowe izolacji (V) Ui 1000/10 napi cie znamionowe udarowe wytrzymywane (kv) Uimp 12 napi cie znamionowe àczeniowe (V AC 50/60 Hz) Ue 690 / 1000 V funkcja od àcznikowa IEC strefa zabrudzeniowa IEC Charakterystyka elektryczna wy àcznika zgodnie z IEC pràd znamionowy (A) In przy 40 C / 50 C** pràd znamionowy 4. bieguna (A) 630 pràd znamionowy przek adnika pràdowego (A) Typ wy àcznika znamionowy pràd wy àczalny graniczny (ka) V AC 50/60 Hz Icu znamionowy pràd wy àczalny ekploatacyjny (ka) Ics znamionowy pràd krótkotrwa y wytrzymywany (ka) Icw V AC 50/60 Hz wytrzyma oêç elektrodynamiczna (ka, wart. szczyt.) wbudowane zabezpieczenie bezzw oczne (ka, wart. szczyt. ±10%) znamionowy pràd za àczalny (ka, wart. szczyt.) Icm V AC 50/60 Hz czas wy àczania (ms) czas za àczania (ms) Charakterystyka wy àcznika zgodnie z NEMA AB1 znamionowy pràd wy àczalny (ka) V AC 50/60 Hz 220/415 V 440 V 5 V 690 V 1000 V % Icu 0.5 s 220/415 V 440 V 5 V 690 V 1000 V 240 V 480 V 600 V Charakterystyka elektryczna roz àcznika zgodnie z IEC Typ roz àcznika znamionowy pràd za àczalny (ka, wart. szczyt.) V AC 50/60 Hz Icm znamionowy pràd krótkotrwa y wytrzymywany (ka) Icw V AC 50/60 Hz znamionowy pràd wy àczalny graniczny (Icu) przy u yciu zewn trznego przeka nika maksymalna zw oka czasowa 350 ms Instalowanie, prze àczanie i obs uga 220/415 V 440 V 500/690 V 1000 V 0.5 s trwa oêç mechaniczna z konserwacjà liczba cykli ZW x 1000 bez konserwacji elektryczna bez konserwacji 440 V 690 V 1000 V przy rozruchu silników 690 V (kat. AC3- wg. IEC ) przy àczanie wersja wysuwna C (z przodu) RC (z ty u) wersja mocowana na sta e C (z przodu) RC (z ty u) wymiary (mm) wersja wysuwna 3P wys. x szer. x g b. 4P wersja mocowana na sta e 3P 4P masa (kg) wersja wysuwna 3P/4P (w przybli eniu) wersja mocowana na sta e 3P/4P * Patrz: charakterystyka ograniczania pràdu w podrozdziale «dodatkowe charakterystyki». ** 50 C: przy àczenie kraw dziowe z ty u. (1) System SELLIM. 4

6 NT06 NT08 NT10 NT12 NT H1 L1* H10 H1 H % 100 % (1) < 50 < HA HA10 HA HA (NT16: 3) (NT16: 1) (NT16: 1) - c c c c c c c c c c c c - c - c c - c x 288 x x 358 x x 276 x x 346 x /39 14/18 Dobór przek adnika pràdowego pràd znamionowy (A) zakres nastaw Ir (A)

7 unkcje i w aêciwoêci Wy àczniki i roz àczniki NW08 do NW Charakterystyka elektryczna wy àcznika i roz àcznika liczba biegunów 3 / 4 napi cie znamionowe izolacji (V) Ui 1000/10 napi cie znamionowe udarowe wytrzymywane (kv) Uimp 12 napi cie znamionowe àczeniowe (V AC 50/60 Hz) Ue 690 / 0V funkcja od àcznikowa IEC strefa zabrudzeniowa IEC Charakterystyka elektryczna wy àcznika zgodnie z IEC pràd znamionowy (A) pràd znamionowy 4. bieguna (A) pràd znamionowy przek adnika pràdowego (A) In przy 40 C / 50 C** Typ wy àcznika znamionowy pràd wy àczalny graniczny (ka) V AC 50/60 Hz Icu znamionowy pràd wy àczalny ekploatacyjny (ka) Ics znamionowy pràd krótkotrwa y wytrzymywany (ka) Icw V AC 50/60 Hz wytrzyma oêç elektrodynamiczna (ka, wart. szczyt.) wbudowane zabezpieczenie bezzw oczne (ka, wart. szczyt. ±10%) znamionowy pràd za àczalny (ka, wart. szczyt.) Icm V AC 50/60 Hz czas wy àczania (ms) czas za àczania (ms) Charakterystyka wy àcznika zgodnie z NEMA AB1 znamionowy pràd wy àczalny (ka) V AC 50/60 Hz 220/415 V 440 V 5 V 690 V 0 V % Icu 1s 3s 220/415 V 440 V 5 V 690 V 0 V 240 V 480 V 600 V Charakterystyka elektryczna roz àcznika zgodnie z IEC Typ roz àcznika znamionowy pràd za àczalny (ka, wart. szczyt.) V AC 50/60 Hz Icm znamionowy pràd krótkotrwa y wytrzymywany (ka) Icw V AC 50/60 Hz znamionowy pràd wy àczalny graniczny (Icu) przy u yciu zewn trznego przeka nika maksymalna zw oka czasowa 350 ms Instalowanie, prze àczanie i obs uga 220/415 V 440 V 500/690 V 0 V 1 s trwa oêç mechaniczna z konserwacjà liczba cykli ZW x 1000 bez konserwacji elektryczna bez konserwacji 440 V 690 V 0 V przy rozruchu silników (AC ) 690 V przy àczanie wersja wysuwna C (z przodu) RC (z ty u) wersja mocowana na sta e C (z przodu) RC (z ty u) wymiary (mm) wersja wysuwna 3P wys. x szer. x g b. 4P wersja mocowana na sta e 3P 4P masa (kg) wersja wysuwna 3P/4P (w przybli eniu) wersja mocowana na sta e 3P/4P * Patrz: charakterystyka ograniczania pràdu w podrozdziale «dodatkowe charakterystyki». ** 50 C: przy àczenie kraw dziowe z ty u. (1) z wyjàtkiesm 4000 A. 6

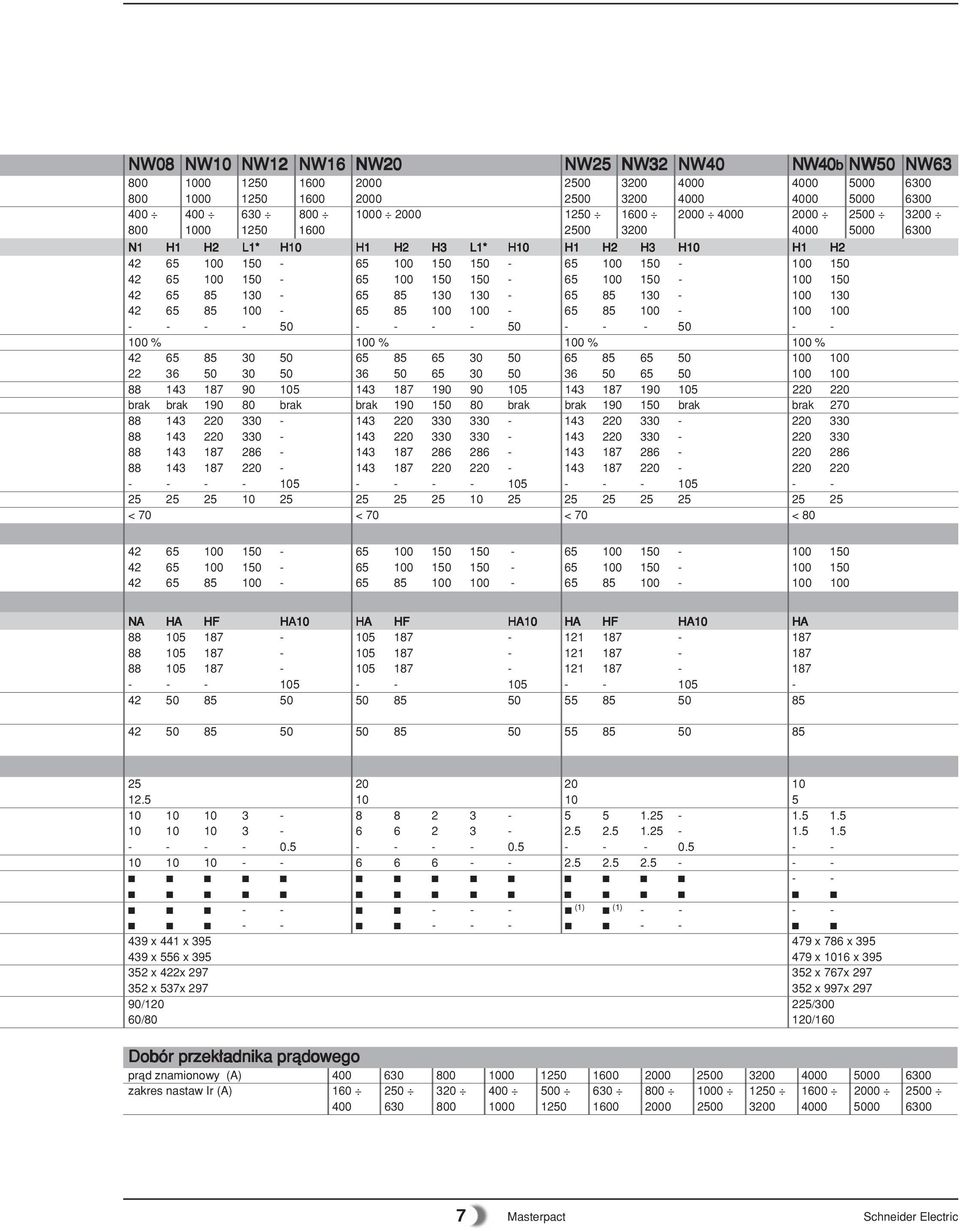

8 NW08 NW10 NW12 NW16 NW20 NW NW32 NW40 NW40b NW50 NW N1 H1 H2 L1* H10 H1 H2 H3 L1* H10 H1 H2 H3 H10 H1 H % 100 % 100 % 100 % brak brak brak brak brak brak brak brak < 70 < 70 < 70 < NA HA H HA10 HA H HA10 HA H HA10 HA c c c c c c c c c c c c c c - - c c c c c c c c c c c c c c c c c c c - - c c c (1) c (1) c c c - - c c c c - - c c 439 x 441 x x 786 x x 556 x x 1016 x x 422x x 767x x 537x x 997x /120 2/300 60/80 120/160 Dobór przek adnika pràdowego pràd znamionowy (A) zakres nastaw Ir (A)

9 unkcje i w aêciwoêci Zespo y zabezpieczajàco-sterujàce Przeglàd funkcji Wszystkie wy àczniki wyposa one sà w wymienny zespó zabezpieczajàco-sterujàcy Micrologic. Zespo y te s u à do zabezpieczania instalacji i odbiorników. Umo liwiajà zaprogramowanie progów alarmowych, których przekroczenie jest zdalnie sygnalizowane. Informacje, które dostarczajà pomiary pràdu, napi cia, cz stotliwoêci, mocy i jakoêci energii, pozwalajà na optymalizacj czynnoêci serwisowych oraz zarzàdzanie energià. NiezawodnoÊç dzia ania Realizacja funkcji zabezpieczajàcych z wykorzystaniem uk adu ASIC (procesor specjalizowany, we wszystkich typach zespo ów Micrologic) zapewnia niezawodnoêç dzia ania oraz odpornoêç na zak ócenia. Zaawansowanymi funkcjami zespo ów zabezpieczajàco-sterujàcych Micrologic A, P oraz H zarzàdza niezale ny mikroprocesor. Znaczenie poszczególnych cz onów symbolu zespo u Micrologic Zabezpieczenie pràdowe Micrologic 2: zabezpieczenie podstawowe 2.0 A Z E46019 t : typ zabezpieczenia c 2 dla zabezpieczenia podstawowego c 5 dla zabezpieczenia selektywnego c 6 dla zabezpieczenia selektywnego i zabezpieczenia ziemnozwarciowego c 7 dla zabezpieczenia selektywnego i zabezpieczenia ró nicowopràdowego : generacja zespo u Oznaczenie generacji zespo u zabezpieczajàco- -sterujàcego. Symbol 0 oznacza pierwszà generacj. Z: rodzaj pomiarów c A pomiar pràdów c P pomiar mocy c H pomiar zawartoêci wy szych harmonicznych E Ir Isd I Micrologic 5: zabezpieczenie selektywne t 0 Ir Isd Ii I Zabezpieczenie: przecià eniowe oraz zwarciowe bezzw oczne Zabezpieczenie: przecià eniowe oraz zwarciowe zw oczne i bezzw oczne Micrologic 6: zabezpieczenie selektywne i ziemnozwarciowe E46020 t E46033 t 0 Ir Isd Ii I 0 Ig I Zabezpieczenie: przecià eniowe, zwarciowe zw oczne i bezzw oczne oraz ziemnozwarciowe Micrologic 7: zabezpieczenie selektywne i ró nicowopràdowe E46020 t E46034 t 0 Ir Isd Ii I 0 I n I Zabezpieczenie: przecià eniowe, zwarciowe zw oczne i bezzw oczne oraz ró nicowopràdowe 8

10 menu menu menu menu Pomiary i zabezpieczenia programowalne A: pomiar pràdów c pomiar I1, I2, I3, IN, Idoziemny zwarciowy, Idoziemny up ywnoêciowy oraz wskazanie wartoêci najwi kszej, c sygnalizacja uszkodzenia, c wyêwietlanie wartoêci w amperach i sekundach. P: A + pomiar mocy + zabezpieczenia programowalne c pomiar V, A, W, var, VA, Wh, varh, VAh, Hz, Vszczytowe, Aszczytowe, cosφ, pomiary wartoêci maksymalnych i minimalnych, c zabezpieczenie przecià eniowe IDMTL, minimalna i maksymalna wartoêç napi cia i cz stotliwoêci, nierównowaga pràdów i napi ç, kolejnoêç faz, moc zwrotna/ujemna, c zrzut lub prze àczanie obcià enia w zale noêci od wartoêci pràdu lub mocy, c pomiar pràdów zak óceniowych, sygnalizacja wystàpienia uszkodzenia, wska niki obs ugi, okreêlanie czasu wystàpienia zdarzenia oraz historia zdarzeƒ itd. H: P + pomiar zawartoêci wy szych harmonicznych c jakoêç energii: sk adowe podstawowe, odkszta cenie, amplitudy i fazy harmonicznych do 51-ej, c zapis przebiegów po wystàpieniu zak ócenia albo sygna u alarmowego, a tak e wymuszony przez operatora, c programowalne alarmy: nastawialne progi oraz podejmowane czynnoêci. 2.0 A E % 40 % 5.0 A E P E H E % 40 % 6.0 A E P E H E % 40 % 7.0 A E P E H E % 40 % 9

11 unkcje i w aêciwoêci Zespo y zabezpieczajàco-sterujàce Micrologic A «Pomiar pràdów» E46028 Zespo y zabezpieczajàco-sterujàce Micrologic A pozwalajà na zabezpieczanie instalacji zasilajàcych. Ponadto umo liwiajà dokonywanie pomiarów, w tym pomiarów wartoêci najwi kszych, i wyêwietlanie wyników. Wyposa one sà w modu komunikacyjny. Wersja 6 posiada wbudowane zabezpieczenie ziemnozwarciowe, a wersja 7 zabezpieczenie ró nicowopràdowe % Micrologic 6.0 A t= I n= tsd= tr= Isd= Ii= Ir= Ig= tg= 40 % menu long time Ir x In tr (s) Ir 24 ka s alarm short time instantaneous Isd tsd I i (s) on I off x Ir t off x In setting delay test Ig D E tg (s) C G.3.2 B H.2.1 A J.1 on I 2 0 t off ground fault 1 zespó nastaw wartoêci progowej i zw oki czasowej zabezpieczenia przecià eniowego (wymienny) 2 sygnalizacja przecià enia (dioda LED) 3 nastawa wartoêci progowej i zw oki czasowej zabezpieczenia zwarciowego zw ocznego 4 nastawa wartoêci progowej zabezpieczenia zwarciowego bezzw ocznego 5 nastawa wartoêci progowej i zw oki czasowej zabezpieczenia ziemnozwarciowego lub ró nicowopràdowego 6 przycisk testujàcy zabezpieczenia ziemnozwarciowego lub ró nicowopràdowego 7 Êruba mocujàca wymienny zespó nastaw zabezpieczenia przecià eniowego 8 gniazdo do przy àczenia zestawu testujàcego 9 przycisk testowania baterii oraz zerowania wskazaƒ 10 sygnalizacja przyczyny wyzwolenia 11 wyêwietlacz cyfrowy 12 s upkowy wska nik obcià enia dla ka dej z faz 13 przyciski sterujàce Nastawy zabezpieczeƒ... Progi wyzwalania oraz zw oki czasowe nastawiane sà przy u yciu zespo ów nastaw. Nastawione wartoêci sà natychmiast wyêwietlane (odpowiednio w amperach i w sekundach). Dok adnoêç nastaw mo e zostaç zwi kszona poprzez ograniczenie zakresu nastawy przy u yciu innego zespo u nastaw. Zabezpieczenie przecià eniowe Zabezpieczenie przecià eniowe dzia a w oparciu o rzeczywistà wartoêç skutecznà pràdu. Pami ç termiczna: stan przed i po wyzwoleniu. Zabezpieczenie zwarciowe Zabezpieczenie zw oczne (wartoêç skuteczna pràdu) i bezzw oczne. Wybór funkcji I 2 t (za àczona lub wy àczona) dla zw oki czasowej. Zabezpieczenie ziemnozwarciowe Dost pne sà dwa typy tego zabezpieczenia: ró nicowopràdowe lub zerowopràdowe. Wybór funkcji I 2 t (za àczona lub wy àczona) dla zw oki czasowej. Zabezpieczenie ró nicowopràdowe (Vigi) Nie wymaga zewn trznego zasilania. Zabezpieczenie przed wy àczeniem przy krótkotrwa ym zak óceniu. Niewra liwoêç na sk adowà sta à do 10 A, klasa A. Zabezpieczenie przewodu neutralnego Dla wy àczników 3-biegunowych zabezpieczenie przewodu neutralnego nie jest mo liwe. Dla wy àczników 4-biegunowych wybór nastawy zabezpieczenia przewodu neutralnego jest mo liwy przy u yciu trójpo o eniowego prze àcznika: brak zabezpieczenia (4P 3t), zabezpieczenie o nastawie 0.5 In (4P 3t + N/2), zabezpieczenie o nastawie In (4P 4t). Blokowanie selektywno-strefowe (ZSI) Blok zacisków ZSI umo liwia wzajemne po àczenie zespo ów zabezpieczajàcosterujàcych ró nych wy àczników. Zastosowanie blokowania selektywnostrefowego pozwala na pe nà selektywnoêç dzia ania zabezpieczeƒ zwarciowych zw ocznych i ziemnozwarciowych, brak opó nienia przy wyzwoleniu. menu Pomiary pràdów... Zespo y zabezpieczajàco-sterujàce Micrologic A umo liwiajà pomiar rzeczywistej wartoêci skutecznej pràdów. Na wyêwietlaczu LCD widoczna jest aktualna wartoêç pràdu w najbardziej obcià onej fazie (Imax) ewentualnie wartoêç I1, I2, I3, In, Ig, I n lub najwi kszego zmierzonego pràdu, a tak e wartoêci nastaw zmiana wyêwietlanej wielkoêci odbywa si za pomocà przycisku sterujàcego. Pomiar pràdów o nat eniu < 20% In jest mo liwy po zastosowaniu dodatkowego zewn trznego zasilacza. Przesy anie danych Zespó zabezpieczajàco-sterujàcy z modu em komunikacyjnym COM mo e s u yç do przesy u: c wartoêci nastaw, c wszystkich zmierzonych wartoêci pràdów, c informacji o przyczynie wyzwolenia, c sygna u zerowania miernika wartoêci najwi kszej. Uwaga: Zespo y zabezpieczajàco-sterujàce Micrologic A dostarczane sà standardowo z przezroczystà os onà zespo u nastaw przystosowanà do plombowania. 10

12 Zespó zabezpieczajàco-sterujàcy Micrologic 2.0 A Zabezpieczenie przecià eniowe próg wyzwalania (A) Ir = In x wyzwolenie pomi dzy 1.05 a 1.20 x Ir inne nastawy lub wy àczenie poprzez zmian zespo u nastaw zw oka czasowa (s) tr przy 1.5 x Ir dok adnoêç: od 0 do -20 % tr przy 6 x Ir tr przy 7.2 x Ir pami ç termiczna 20 minut przed i po wyzwoleniu Zabezpieczenie zwarciowe bezzw oczne próg wyzwalania (A) Isd = Ir x dok adnoêç: ±10 % zw oka czasowa sta a: 20 ms E46022 t Ir tr Isd 0 I Pomiar pràdów Micrologic 2.0 A Ciàg y pomiar pràdów zakres pomiarowy od 20 do 200 % In I1 I2 I3 IN dok adnoêç: 1.5% ( àcznie z przek adnikiem pràdowym) zasilanie pomocnicze nie jest wymagane (przy I > 20 % In) pomiar wartoêci maksymalnej I1 max I2 max I3 max IN max menu Zespó zabezpieczajàco-sterujàcy Micrologic 5.0 / 6.0 / 7.0 A Zabezpieczenie przecià eniowe Micrologic 5.0 / 6.0 / 7.0 A próg wyzwalania (A) Ir = In x wyzwolenie pomi dzy 1.05 a 1.20 x Ir inne nastawy lub wy àczenie poprzez zmian zespo u nastaw zw oka czasowa (s) tr przy 1.5 x Ir dok adnoêç: od 0 do -20 % tr przy 6 x Ir tr przy 7.2 x Ir pami ç termiczna 20 minut przed i po wyzwoleniu Zabezpieczenie zwarciowe zw oczne próg wyzwalania (A) Isd = Ir x dok adnoêç: ±10 % zw oka czasowa (ms) przy 10 Ir nastawy funkcja I 2 t wy. (off) funkcja I 2 t za. (on) tsd sd (czas do wyzwolenia) tsd sd (maks. czas wy àczania) Zabezpieczenie zwarciowe bezzw oczne próg wyzwalania (A) Ii = In x wy. dok adnoêç: ±10 % Zabezpieczenie do zwarç doziemnych Micrologic 6.0 A próg wyzwalania (A) Ig = In x A B C D E G H J dok adnoêç: ±10 % In i 400 A A < In i 1200 A In > 1200 A (A) zw oka czasowa (ms) nastawy funkcja I 2 t wy. (off) przy In lub 1200 A funkcja I 2 t za. (on) tg (maks. czas do wyzwolenia) tg (maks. czas wy àczania) Zabezpieczenie ró nicowopràdowe (Vigi) Micrologic 7.0 A czu oêç (A) I n dok adnoêç: 0 do -20 % zw oka czasowa (ms) nastawy t n n (maks. czas do wyzwolenia) t n (maks. czas wy àczania) Pomiar pràdów Micrologic 5.0 / 6.0 / 7.0 A Ciàg y pomiar pràdów zakres pomiarowy od 20 do 200 % In I1 I2 I3 IN Ig I n dok adnoêç: 1.5 % ( àcznie z przek adnikiem pràdowym) zasilanie pomocnicze nie jest wymagane (przy I > 20 % In) pomiar wartoêci najwi kszej I1 max I2 max I3 max IN max Ig max I n max E46023 E46024 E46243A t Ir tr Isd tsd Ii 0 I t 0 I t Ig I n tg t n I 2 t on I 2 t off 0 I menu 11 Uwaga: Wszystkie dodatkowe pràdowe funkcje zabezpieczajàce nie wymagajà zasilania pomocniczego. Przycisk przywracania gotowoêci umo liwia zerowanie alarmów, mierników wartoêci maksymalnych i przechowywanych danych o pràdach zak óceniowych.

13 unkcje i w aêciwoêci Zespo y zabezpieczajàco-sterujàce Micrologic P «Pomiar mocy» E46017 Zespo y zabezpieczajàco-sterujàce Micrologic P posiadajà wszystkie funkcje spe niane przez zespo y Micrologic A, a ponadto sà w stanie mierzyç napi cia i obliczaç wartoêci mocy i energii. Umo liwiajà tak e lepszà ochron odbiorników dzi ki nowym funkcjom zabezpieczajàcym opartym na pomiarach pràdów, napi ç, cz stotliwoêci oraz mocy long time Ir x In Isd Ig short time x Ir setting D E C G B H A J ground fault Micrologic 6.0 P I(A) Trip 2000A 24s 20 ka 0.4s Off tr (s) tsd (s) on I 2 0 t off delay tg (s) on Ir 24 I 2 t off alarm instantaneous I i off x In test Nastawy zabezpieczeƒ... + W aêciwoêci zabezpieczeƒ sà identyczne jak dla zespo ów Micrologic A (zabezpieczenia przecià eniowe, zwarciowe, ziemnozwarciowe, ró nicowopràdowe). Podwójne nastawy Nastawy zgrubne wartoêci progowych i zw ok czasowych ustawia si przy u yciu zespo ów nastaw. Nastawy dok adne wartoêci progowych (w granicach jednego ampera) oraz zw ok czasowych (w granicach u amków sekundy) wymagajà u ycia przycisków lub ustawiane sà zdalnie, wykorzystujàc opcj COM. Nastawa IDMTL Optymalizacja koordynacji z bezpiecznikami lub zabezpieczeniami instalacji Êredniego napi cia jest mo liwa poprzez dopasowanie nachylenia charakterystyki pràdowo-czasowej zabezpieczenia przecià eniowego. unkcja ta pozwala te na lepsze wspó dzia anie zabezpieczenia z niektórymi odbiornikami. Zabezpieczenie przewodu neutralnego Dla wy àczników 3-biegunowych nastawa wartoêci progowej zabezpieczenia przewodu neutralnego mo e byç dokonana bezpoêrednio za pomocà przycisków lub zdalnie przy u yciu opcji COM: brak zabezpieczenia (4P 3t), zabezpieczenie o nastawie 0.5 In (4P 3t + N/2), zabezpieczenie o nastawie In (4P 4t), zabezpieczenie o nastawie 2 In (4P 3t + 2N). Nastawa 2 In jest stosowana, jeêli przewód neutralny ma dwa razy wi kszy przekrój ni przewody fazowe (rozwiàzanie zalecane w przypadku nierównomiernego obcià enia faz lub wysokiego udzia u trzeciej harmonicznej). Dla wy àczników 4-biegunowych wybór nastawy zabezpieczenia przewodu neutralnego jest mo liwy przy u yciu trójpo o eniowego prze àcznika lub przycisków: brak zabezpieczenia (4P 3t), zabezpieczenie o nastawie 0.5 In (4P 3t + N/2), zabezpieczenie o nastawie In (4P 4t). Zabezpieczenie przewodu neutralnego nie wywo uje adnych skutków, jeêli za àczona jest funkcja IDMTL. Programowalne alarmy i inne zabezpieczenia... W zale noêci od nastawionych bezpoêrednio przy u yciu przycisków lub zdalnie wartoêci progowych oraz zw ok czasowych zespó zabezpieczajàco-sterujàcy Micrologic P monitoruje pràdy i napi cia, moc, cz stotliwoêç oraz kolejnoêç faz. Ka de przekroczenie ustawionej wartoêci progowej jest sygnalizowane zdalnie dzi ki opcji COM i mo e powodowaç wyzwolenie (zadzia anie zabezpieczenia), sygnalizacj stanu alarmowego przy u yciu opcjonalnych styków programowalnych M2C/M6C lub obie wymienione czynnoêci (wyzwolenie i alarm) jednoczeênie. Zrzut i przywrócenie obcià enia... Zrzut i przy àczenie obcià enia mo e odbywaç si w zale noêci od wartoêci mocy lub pràdu p ynàcego przez wy àcznik. Zrzut obcià enia przeprowadzany jest z wykorzystaniem systemu nadzorujàcego i opcji COM lub styków programowalnych M2C lub M6C. Pomiary... Zespó zabezpieczajàco-sterujàcy Micrologic P umo liwia pomiar w czasie rzeczywistym wszystkich wielkoêci elektrycznych (V, A, W, var, VA, Wh, varh, VAh, Hz), wspó czynnika mocy oraz wspó czynnika szczytu. Zespó zabezpieczajàco-sterujàcy Micrologic P umo liwia równie wyznaczenie zapotrzebowania na moc i pràd w nastawialnym przedziale czasu. Mierzone sà tak e wartoêci najwi ksze i najmniejsze. W przypadku wyzwolenia spowodowanego zak óceniem, w pami ci zapisywany jest pràd zak óceniowy. Po zastosowaniu dodatkowego zewn trznego zasilacza mo liwe jest wyêwietlanie wartoêci przy wy àczonym lub nie zasilanym wy àczniku. Uwaga: Zespo y zabezpieczajàco-sterujàce Micrologic P dostarczane sà standardowo z nieprzezroczystà pokrywà przystosowanà do plombowania. 12 Historia zdarzeƒ oraz wska niki obs ugi... W dwóch niezale nych plikach przechowywane sà informacje o dziesi ciu ostatnich wyzwoleniach i sygna ach alarmowych. Wska niki obs ugi (zu ycie styków g ównych, liczba àczeƒ, itd.) sà tak e zapisywane i dost pne lokalnie. Sygnalizacja poprzez styki programowalne Styki pomocnicze M2C (2 styki) lub M6C (6 styków) mogà byç stosowane do sygnalizacji przekroczenia wartoêci progowych lub zmian stanu wy àcznika. Styki te mogà byç programowane bezpoêrednio przy u yciu przycisków umieszczonych na zespole Micrologic P lub zdalnie z wykorzystaniem opcji COM. Przesy anie danych (opcja COM) Zespó zabezpieczajàco-sterujàcy z modu em komunikacyjnym COM mo e s u yç do: c zdalnego odczytu i ustawiania nastaw zabezpieczeƒ, c przesy u wszystkich wyznaczonych wielkoêci, c sygnalizacji przyczyny wyzwolenia lub alarmu, c sprawdzania plików historii zdarzeƒ oraz rejestru wska ników obs ugi. Rejestry zdarzeƒ oraz obs ugi przechowywane sà w pami ci zespo u zabezpieczajàcosterujàcego, ale nie sà dost pne bezpoêrednio, a jedynie zdalnie przy u yciu opcji COM.

14 Zespó zabezpieczajàco-sterujàcy Micrologic 5.0 / 6.0 / 7.0 P + Zabezpieczenie przecià eniowe (wart. skut.) Micrologic 5.0 / 6.0 / 7.0 P próg wyzwalania (A) Ir = In x wyzwolenie pomi dzy 1.05 a 1.20 x Ir inne nastawy lub wy àczenie poprzez zmian zespo u nastaw zw oka czasowa (s) tr przy 1.5 x Ir dok adnoêç: od 0 do -20 % tr przy 6 x Ir tr przy 7.2 x Ir nastawa IDMTL nachylenie krzywej SIT VIT EIT HVuse DT pami ç termiczna 20 minut przed i po wyzwoleniu Zabezpieczenie zwarciowe zw oczne (wart. skut.) próg wyzwalania (A) Isd = Ir x dok adnoêç: ±10 % zw oka czasowa (ms) nastawy funkcja I 2 t wy. (off) przy 10 x Ir funkcja I 2 t za. (on) tsd sd (czas do wyzwolenia) tsd sd (maks. czas wy àczania) Zabezpieczenie zwarciowe bezzw oczne próg wyzwalania (A) Ii = In x wy. dok adnoêç: ±10 % Zabezpieczenie do zwarç doziemnych Micrologic 6.0 P próg wyzwalania (A) Ig = In x A B C D E G H J dok adnoêç: ±10 % In i 400 A A < In i 1200 A In > 1200 A (A) zw oka czasowa (ms) nastawy funkcja I 2 t wy. (off) przy 10 x Ir funkcja I 2 t za. (on) tg (maks. czas do wyzwolenia) tg (maks. czas wy àczania) Zabezpieczenie ró nicowopràdowe (Vigi) Micrologic 7.0 P czu oêç (A) I n dok adnoêç: od 0 do -20 % zw oka czasowa (ms) nastawy t n n (maks. czas do wyzwolenia) t n (maks. czas wy àczania) E46021 E46024 E46243 t 0 t 0 I t Ir IDMTL Ig I n tr Isd tsd Ii tg t n I 2 t on I 2 t off 0 I I Alarmy i inne zabezpieczenia Micrologic 5.0 / 6.0 / 7.0 P Pràdowe wartoêç progowa zw oka czasowa pràd nierównowagi Inierównowagi od 0.05 do 0.6 Imax od 1 do 40 s maks. wymagany pràd Imax wymagany: I1, I2, I3, IN, Ig 0.4 In przy progu wyzwalania od 0 do 1500 s zabezp. zw ocz. Napi ciowe napi cie nierównowagi Unierównowagi od 0.02 do 0.3 UÊrednie od 1 do 40 s napi cie minimalne Umin od 60 do 690 V mi dzyfazowe od 0.2 do 5 s napi cie maksymalne Umax od 100 do 930 V mi dzyfazowe od 0.2 do 5 s Mocowe moc zwrotna rp od 5 do 500 kw od 0.2 do 20 s Cz stotliwoêciowe cz stotliwoêç minimalna min od 45 do 400 Hz od 0.2 do 5 s cz stotliwoêç maksymalna max od 45 do 540 Hz od 0.2 do 5 s Ze wzgl du na kolejnoêç faz kolejnoêç Ø Ø1/2/3 lub Ø1/3/2 bezzw oczne E46015 t wartoêç progowa zw oka czasowa wartoêç progowa zw oka czasowa 0 I/U/P/ Zrzut i przy àczenie obcià enia Micrologic 5.0 / 6.0 / 7.0 P Mierzona wielkoêç wartoêç progowa zw oka czasowa pràd I od 0.5 do 1 Ir dla ka dej fazy od 20% tr do 80% tr moc P od 200 kw do 10 MW od 10 do 3600 s E46016 t wartoêç progowa wartoêç progowa zw oka czasowa zw oka czasowa 0 I/P 13 Uwaga: Wszystkie dodatkowe pràdowe funkcje zabezpieczajàce nie wymagajà zasilania pomocniczego. unkcje napi ciowe natomiast zasilane sà poprzez wejêcie pomiarowe napi cia wbudowane w wy àcznik.

15 unkcje i w aêciwoêci Zespo y zabezpieczajàco-sterujàce Micrologic P «Pomiar mocy» E468 E46262 E A N U 12 = U 23 = U 31 = U 1N = U 2N = U 3N = Standardowy wyglàd wyêwietlacza Uinst. (Hz) V 404V 401V 230V 229V 233V Wyglàd wyêwietlacza wyniki pomiaru napi cia Wyglàd wyêwietlacza wyniki pomiaru cz stotliwoêci E46261 E46263 E46265 I 1 = 4800A I 2 = 4600A I 3 = 4000A I N = 200A I = 13A P Q S Imax instant. Reset ( + / - ) Wyglàd wyêwietlacza wyniki pomiaru pràdu maksymalnego Pinst. (kw) (kvar) -650 (kva) Wyglàd wyêwietlacza wyniki pomiaru mocy Pdemand Pdemande PActive P (kw) 2180 kw Q R active Q (kvar) kvar -650 S (kva) Apparente S 2280 kva Wyglàd wyêwietlacza wyniki pomiaru zapotrzebowania na moc Zmiana wielkoêci wyêwietlanych na wyêwietlaczu jest intuicyjna. SzeÊç przycisków umieszczonych na p ycie czo owej zespo u pozwala na obs ug menu oraz wybór po àdanych wartoêci. Zamkni cie specjalnej pokrywy uniemo liwia wykorzystanie przycisków do zmiany nastaw zabezpieczeƒ, pozwalajàc jednoczeênie na wybór rodzaju wyêwietlanych wielkoêci, historii zdarzeƒ, wska ników itd. Pomiary... Cz stotliwoêç próbkowania WartoÊç wyêwietlana na wyêwietlaczu jest uaktualniana co 1 sekund. Minimalne i maksymalne wartoêci wielkoêci mierzonych przechowywane sà w pami ci (mierniki wartoêci minimalnych i maksymalnych). pràdy I wart. skut. A N A doziemny ró nicowy I max wart. skut. A N A doziemny ró nicowy napi cia U wart. skut. V V wart. skut. V 1N 2N 3N U Êr. wart. skut. V (U12 + U23 + U31) / 3 U nierównowagi % moc, energia P, Q, S W, var, VA ca kowita E czynna,, E bierna,, E pozorna Wh, varh, VAh ca kowita zu yta-dostarczona ca kowita zu yta ca kowita dostarczona wspó czynnik mocy P ca kowita cz stotliwoêç Hz Mierniki zapotrzebowania Zapotrzebowanie na moc jest wyznaczane dla ustalonego lub przesuwajàcego si okna czasowego, którego d ugoêç mo e zostaç zaprogramowana na 5 do 60 minut. Wska niki powiàzane z funkcjà zrzutu obcià enia pozwalajà uniknàç lub zminimalizowaç koszty zwiàzane ze zu yciem energii w iloêci wi kszej ni wynika to z zamówienia. Ponadto maksymalna wartoêç zapotrzebowania na moc oraz czas jej wystàpienia sà zapisywane na bie àco w pami ci (mierniki wartoêci maksymalnych). pràdy I zapotrzeb. A N A doziemny ró nicowy I max zapotrzeb. A N A doziemny ró nicowy moc P, Q, S zapotrzeb. W, var, VA ca kowita P, Q, S max zapotrzeb. W, var, VA ca kowita Mierniki wartoêci maksymalnych i minimalnych Mierniki te mierzà wartoêci maksymalne i minimalne, ale tylko pràdu i mocy. Zmierzone wartoêci mogà byç wyêwietlone na wyêwietlaczu. E469 Trip history Ir 03/08/1999 Isd 27/07/1999 Umax 30/06/1999 E46260 Trip 03/08/ :02:36 Ir = I 1 = I 2 = I 3 = I N = 1000A 1200A 1430A 1060A 53A Historia zdarzeƒ... Informacje o dziesi ciu ostatnich wyzwoleniach oraz alarmach sà zapisywane w dwóch oddzielnych plikach i mogà byç wyêwietlane na wyêwietlaczu. c Historia wyzwoleƒ: v typ zak ócenia, v data i czas, v wartoêci zmierzone w momencie wystàpienia zak ócenia (wy àczany pràd itd.). c Historia alarmów: v typ zak ócenia, v data i czas, v wartoêci zmierzone w momencie wystàpienia alarmu. Wyglàd wyêwietlacza historia wyzwoleƒ Wyglàd wyêwietlacza po wyzwoleniu Wska niki obs ugi... Wska niki obs ugi mogà byç wyêwietlone na wyêwietlaczu: c zu ycie styków g ównych, c liczba àczeƒ: v ca kowita, v od ostatniego zerowania. 14

16 E47070 POWERLOGIC System Manager Demo ile Edit View Setup Control Display Tools Reports Window Help Time Ready Event Sampling Mode : MANUAL 5 seconds Module 04/21/98 08:49:06 Net Server Shutdown User : master Level : 1 PowerLogic Network 04/21/98 08:49:01 User Log Out User : master User level : 1 SMS-3000 Client 04/21/98 08:48:38 DB Table Change User : master TOD Event Tasks Alarm Setup 04/21/98 08:48:30 DB Table Change User : master Tasks Alarm Setup 04/21/98 08:46:16 DB Table Change User : master TOD Events Alarm Setup 04/21/98 08:39:19 User Log In User : master User level : 1 SMS-3000 Client 04/21/98 08:39:06 Security Check Key Status : Key ound PowerLogic Network 04/21/98 08:39:06 Net Server Started User : master Level : 1 PowerLogic Network 04/21/98 08:38:57 User Log In Event/Alarm/Network 04/21/98 08:30:44 Net Server Shutdown User : master Level : 1 PowerLogic Network 04/21/98 08:24:31 Security Check Key Status : Key ound PowerLogic Network 04/21/98 08:24:30 Net server Started User : master Level : 1 PowerLogic Network 04/21/98 08:24:15 User Log IN Event/Alarm/Network 04/21/98 08:18:07 IPC Error User : NA Err : 109 SMS-3000 Client 04/21/98 07:54:05 DB Table Change User : -1 Logger Template Devices Logger Setup 04/21/98 07:53:55 DB Table Change User : -1 Logger Template Topics Logger Setup 04/21/98 07:53:54 DB Table Change User : -1 Logger Templates Logger Setup 04/21/98 07:51:46 DB Table Change User : master Analog Levels Assigned Alarm Setup 04/21/98 07:51:33 DB Table Change User : master Analog Levels Template Alarm Setup 04/21/98 07:51:29 DB Table Change User : master unctions Alarm Setup 04/21/98 07:50:17 DB Table Change User : master Digital Levels Assigned Alarm Setup 04/21/98 07:50:17 DB Table Change User : master Analog Levels Assigned Alarm Setup 04/21/98 07:49:13 Setup: Device Name Device : MicroLogic User :master Device Setup Change Breaker 04/21/98 07:48:57 Setup: Device Added Device : MicroLogic Breaker User :master Device Setup 04/21/98 07:48:38 Setup: Device Name Change Device : Transformer Temp User : master Device Setup 04/21/98 07:48:22 Setup: Device Added Device : Transformer Temp User :master Device Setup 04/21/98 07:46:54 User Log In User : master User Level : 1 SMS-3000 Client 04/21/98 07:44:59 Security Check Key Status : Key ound PowerLogic Network 04/21/98 07:44:59 Net Server Started User :master Level : 1 PowerLogic Network ONLINE: DEMO No working system 9:30 Okno systemu nadzorujàcego, zawierajàce rejestr zdarzeƒ Zastosowanie opcji komunikacyjnej COM Dodatkowe mo liwoêci pomiarowe Pewne zmierzone lub obliczone wielkoêci sà dost pne jedynie zdalnie przy u yciu opcji komunikacyjnej (COM): c I szczytowy / r, (I1 + I2 + I3) / 3, I nierównowagi, c poziom obcià enia wyra ony w % Ir, c wypadkowy wspó czynnik mocy. Wyniki pomiarów wartoêci maksymalnych i minimalnych dost pne sà tylko zdalnie przy wykorzystaniu opcji COM i systemu nadzorujàcego. Rejestr zdarzeƒ Czas wystàpienia ka dego zdarzenia jest zapami tywany, dotyczy to m. in.: c wyzwoleƒ, c poczàtku i koƒca stanu alarmowego, c modyfikacji nastaw i parametrów, c zerowania liczników, c uszkodzeƒ: v pozycja w stanie zagro enia, v zadzia anie wewn trznego zabezpieczenia cieplnego, c wy àczeƒ zegara, c zu ycia si styków g ównych, c przy àczeƒ zestawu testujàcego, c itp. Rejestr obs ugi Rejestr obs ugi jest wykorzystywany przy wykrywaniu usterek i przy planowaniu czynnoêci konserwacyjnych: c najwi ksza zmierzona wartoêç pràdu, c licznik àczeƒ, c liczba przy àczeƒ zestawu testujàcego, c liczba wyzwoleƒ w czasie pracy i w czasie testowania, c wska nik zu ycia styków g ównych. Dodatkowe informacje techniczne Wybór j zyka Komunikaty systemowe mogà byç wyêwietlane w jednym z szeêciu j zyków. Wyboru j zyka dokonuje si za pomocà przycisków umieszczonych na p ycie czo owej zespo u. unkcje zabezpieczajàce Wszystkie dodatkowe pràdowe funkcje zabezpieczajàce nie wymagajà zasilania pomocniczego. unkcje napi ciowe zasilane sà ze ród a AC poprzez wejêcie pomiarowe napi cia wbudowane w wy àcznik. unkcje pomiarowe unkcje pomiarowe sà niezale ne od funkcji zabezpieczajàcych. Modu pomiarowy o bardzo du ej dok adnoêci dzia a niezale nie od modu u zabezpieczajàcego, ale zachowana jest ich wzajemna synchronizacja, co pozwala na wspó dzia anie tych modu ów w momencie zajêcia zdarzenia, powodujàcego zadzia anie modu u zabezpieczajàcego. Tryb pomiarowo-obliczeniowy c W funkcjach pomiarowych zastosowano technik ciàg ego pomiaru sygna ów przy wysokiej cz stotliwoêci próbkowania. Pozwoli o to na wyeliminowanie tzw. czasu martwego, który by niezb dny na przetworzenie próbek. Przyj te rozwiàzanie umo liwia dok adny pomiar energii nawet dla bardzo szybko zmiennych obcià eƒ (maszyny spawalnicze, roboty itd.). c Energia wyznaczana jest w oparciu o chwilowe wartoêci mocy w jeden z dwóch sposobów: v klasyczny, gdy wyznaczana jest tylko energia dodatnia (zu yta), v z uwzgl dnieniem znaku, gdy wyznaczane sà niezale nie energia dodatnia (zu yta) i ujemna (dostarczona). Dok adnoêç pomiarów ( àcznie z przek adnikami pràdowymi) c napi cie (V) 1% c pràd (A) 1.5% c cz stotliwoêç (Hz) 0.1 Hz c moc (W) i energia (Wh) 2.5% Zapami tywane informacje Dok adne wartoêci nastaw, ostatnie 100 zarejestrowanych zdarzeƒ oraz rejestr obs ugi pozostajà w pami ci zespo u zabezpieczajàco-sterujàcego nawet w przypadku zaniku zasilania. OkreÊlenie czasu wystàpienia zdarzenia unkcja okreêlania czasu wystàpienia zdarzeƒ jest aktywna tylko, gdy zastosowano zewn trzny modu zasilajàcy (maksymalne odchylenie wynosi 1 h w ciàgu roku). Zerowanie Lokalne lub zdalne zerowanie mo na przeprowadziç niezale nie w stosunku do sygna ów alarmowych, minimalnych i maksymalnych zarejestrowanych wartoêci, wartoêci szczytowych, liczników i wska ników. 15

17 unkcje i w aêciwoêci Zespo y zabezpieczajàco-sterujàce Micrologic H «Pomiar wy szych harmonicznych» E467 Zespo y zabezpieczajàco-sterujàce Micrologic H posiadajà wszystkie funkcje spe niane przez zespo y Micrologic P. Dodatkowo zaawansowane funkcje obliczeniowe oraz zarzàdzania pami cià powodujà, e zespó zabezpieczajàcosterujàcy Micrologic H stanowi wydajne urzàdzenie do analizy jakoêci energii i pozwala na dok adnà diagnostyk na podstawie zarejestrowanych zdarzeƒ. Zespo y tego typu zosta y zaprojektowane z myêlà o zdalnej obs udze za pomocà systemu nadzorujàcego. E46024 E46243A t Micrologic 7.0 H I 2 t on Ig I 2 t off tg 0 I t I n t n 0 I long time Ir I x In U P E tr (s) Ir 24 (A) (V) (kw) (kwh) Harmonics earth leakage alarm short time instantaneous Isd tsd I i (s) on I off x Ir t off x In setting delay test I n t (A) (ms) Dodatkowe funkcje zespo u Micrologic H w stosunku do Micrologic P: c szczegó owa analiza jakoêci energii, w tym obliczenia wy szych harmonicznych i sk adowych podstawowych przebiegów, c diagnostyka i analiza zdarzeƒ na podstawie zapisanych przebiegów, c bardziej zaawansowany system programowania alarmów, pozwalajàcy na analiz i zapis zak óceƒ w sieci. Pomiary... Zespó zabezpieczajàco-sterujàcy Micrologic H umo liwia przeprowadzenie tych samych pomiarów, co zespó Micrologic P, a ponadto: c pomiary dla kolejnych faz: v mocy, energii, v wspó czynników mocy; c obliczenia: v wypadkowego wspó czynnika odkszta cenia (THD) pràdu i napi cia, v sk adowych podstawowych (50 Hz) pràdu, napi cia i mocy, v wy szych harmonicznych (do 51-ej) pràdu i napi cia. WartoÊci dost pne na wyêwietlaczu pràdy I wart. skut. A N A doziemny ró nicowy I max wart. skut. A N A doziemny ró nicowy napi cia U wart. skut. V V wart. skut. V 1N 2N 3N U Êr. wart. skut. V (U12 + U23 + U31) / 3 U nierównowagi % moc, energia P, Q, S W, var, VA ca kowita E czynna,, E bierna,, E pozorna Wh, varh, VAh ca kowita zu yta-dostarczona ca kowita zu yta ca kowita dostarczona wspó czynnik mocy P wypadkowy cz stotliwoêç Hz wska niki okreêlajàce jakoêç energii elektrycznej sk adowe podstawowe U I P Q S THD (1) % U I wy sze harmoniczne U oraz I amplituda WartoÊci harmonicznych 3, 5, 7, 9, 11 i 13 sà na bie àco monitorowane i mogà byç wyêwietlane na wyêwietlaczu. Mierniki zapotrzebowania Podobnie jak dla zespo u Micrologic P zapotrzebowanie jest wyznaczane dla ustalonego lub przesuwajàcego si okna czasowego, którego d ugoêç mo e zostaç zaprogramowana na 5 do 60 minut. pràdy I zapotrzeb. A N A doziemny ró nicowy I max zapotrzeb. A N A doziemny ró nicowy moc P, Q, S zapotrzeb. W, var, VA ca kowita P, Q, S max zapotrzeb. W, var, VA ca kowita Mierniki wartoêci maksymalnych i minimalnych Tylko wartoêci maksymalne pràdu sà dost pne na wyêwietlaczu. Historia zdarzeƒ i wska niki obs ugi Te funkcje sà identyczne jak dla zespo ów Micrologic P. (1) wspó czynnik zawartoêci harmonicznych Uwaga: Zespo y zabezpieczajàco-sterujàce Micrologic P dostarczane sà standardowo z nieprzezroczystà pokrywà przystosowanà do plombowania. 16

18 E47071 E47072 E47070 Time Ready Ready POWERLOGIC System Manager Demo ile Edit View Setup Control Display Tools Reports Window Help Time Ready POWERLOGIC System Manager Demo ile Edit View Setup Control Display Tools Reports Window Help % undamental 1,20 1,00 0,80 0,60 0,40 0,20 0,00 POWERLOGIC System Manager Demo ile Edit View Setup Control Display Tools Reports Window Help Event Phase A-N Voltage Phase B-N Voltage Event Sampling Mode : MANUAL Phase A-N Voltage - Harmonics Analysis Sampling Mode : MANUAL ONLINE: DEMO No working system 9:30 Sampling Mode : MANUAL 5 seconds our Specific Device - Phase A-N Voltage seconds Module 04/21/98 08:49:06 Net Server Shutdown User : master Level : 1 PowerLogic Network 04/21/98 08:49:01 User Log Out User : master User level : 1 SMS-3000 Client 04/21/98 08:48:38 DB Table Change User : master TOD Event Tasks Alarm Setup 04/21/98 08:48:30 DB Table Change User : master Tasks Alarm Setup 04/21/98 08:46:16 DB Table Change User : master TOD Events Alarm Setup 04/21/98 08:39:19 User Log In User : master User level : 1 SMS-3000 Client 04/21/98 08:39:06 Security Check Key Status : Key ound PowerLogic Network 04/21/98 08:39:06 Net Server Started User : master Level : 1 PowerLogic Network 04/21/98 08:38:57 User Log In Event/Alarm/Network 04/21/98 08:30:44 Net Server Shutdown User : master Level : 1 PowerLogic Network 04/21/98 08:24:31 Security Check Key Status : Key ound PowerLogic Network 04/21/98 08:24:30 Net server Started User : master Level : 1 PowerLogic Network 04/21/98 08:24:15 User Log IN Event/Alarm/Network 04/21/98 08:18:07 IPC Error User : NA Err : 109 SMS-3000 Client 04/21/98 07:54:05 DB Table Change User : -1 Logger Template Devices Logger Setup 04/21/98 07:53:55 DB Table Change User : -1 Logger Template Topics Logger Setup 04/21/98 07:53:54 DB Table Change User : -1 Logger Templates Logger Setup 04/21/98 07:51:46 DB Table Change User : master Analog Levels Assigned Alarm Setup 04/21/98 07:51:33 DB Table Change User : master Analog Levels Template Alarm Setup 04/21/98 07:51:29 DB Table Change User : master unctions Alarm Setup 04/21/98 07:50:17 DB Table Change User : master Digital Levels Assigned Alarm Setup 04/21/98 07:50:17 DB Table Change User : master Analog Levels Assigned Alarm Setup 04/21/98 07:49:13 Setup: Device Name Device : MicroLogic User :master Device Setup Change Breaker 04/21/98 07:48:57 Setup: Device Added Device : MicroLogic Breaker User :master Device Setup 04/21/98 07:48:38 Setup: Device Name Change Device : Transformer Temp User : master Device Setup 04/21/98 07:48:22 Setup: Device Added Device : Transformer Temp User :master Device Setup 04/21/98 07:46:54 User Log In User : master User Level : 1 SMS-3000 Client 04/21/98 07:44:59 Security Check Key Status : Key ound PowerLogic Network 04/21/98 07:44:59 Net Server Started User :master Level : 1 PowerLogic Network undamental: RMS: RMS-H: 2.38 Peak: C: 1.41 THD: 2.02 Phase A Current OK 5 seconds Module H2 H3 H4 H5 H6 H7 H8 H9 H10 H11 H12 Harmonics undamental: RMS: RMS-H: Peak: C: THD: Phase 1-N Harmonics(RMS) H1: H2: 0.01 H3: 0.45 H4: 0.03 H5: 0.45 H6: 0.04 H7: 1.27 H8: 0.05 H9: 0.42 H10: 0.01 H11: 1.03 H12: 0.07 ONLINE: DEMO No working system 9:30 Okno systemu nadzorujàcego, zawierajàce wyniki pomiaru zawartoêci wy szych harmonicznych Zapisane przebiegi Rejestr zdarzeƒ Harmonics(RMS) H1: H2: 0.01 H3: 0.45 H4: 0.03 H5: 0.45 H6: 0.04 H7: 1.27 H8: 0.05 H9: 0.42 H10: 0.01 H11: 1.03 H12: 0.07 ONLINE: DEMO No working system 9:30 OK 66 Zastosowanie opcji komunikacyjnej COM Dodatkowe mo liwoêci pomiarowe Pewne zmierzone lub obliczone wielkoêci sà dost pne jedynie zdalnie przy u yciu opcji komunikacyjnej (COM): c I szczytowy/ r, (I1 + I2 + I3) / 3, I nierównowagi c poziom obcià enia wyra ony w % Ir c wspó czynnik mocy wypadkowy i dla ka dej fazy osobno, c wspó czynnik THD dla pràdu i napiecia, c wspó czynnik K (kszta tu) dla pràdów oraz Êredni wspó czynnik K, c wspó czynniki szczytu dla pràdów i napi ç, c sk adowe podstawowe wszystkich przebiegów dla ka dej fazy, c przesuni cie fazowe sk adowej podstawowej pràdu i napi cia, c moc deformacji oraz wspó czynnik odkszta cenia dla kolejnych faz, c amplitudy i przesuni cia fazowe harmonicznych pràdów i napi ç od 3 do 51. Wyniki pomiarów wartoêci maksymalnych i minimalnych dost pne sà tylko zdalnie przy wykorzystaniu opcji COM i systemu nadzorujàcego. Zapis przebiegów Zespó zabezpieczajàco-sterujàcy Micrologic H przechowuje w pami ci 12 ostatnich okresów przebiegów czasowych wszystkich mierzonych pràdów i napi ç. Zespó zabezpieczajàco-sterujàcy zapisuje przebiegi na àdanie lub automatycznie po wystàpieniu okreêlonego zdarzenia. Przebiegi mogà byç wyêwietlane w postaci oscylogramów w programie nadzorujàcym. Zaawansowany system programowania alarmów Ka da zmierzona wartoêç mo e byç porównywana z wprowadzonymi przez u ytkownika wartoêciami progowymi dolnà i górnà. Przekroczenie wartoêci progowych powoduje wygenerowanie sygna u alarmowego. Wystàpienie jednego lub kombinacji kilku sygna ów alarmowych mo e powodowaç automatyczne wykonanie wczeêniej zaprogramowanych czynnoêci, np.: otwarcie wy àcznika, aktywacj styków M2C lub M6C, zapis wybranych wartoêci w rejestrze, zapis przebiegów itd. Rejestr zdarzeƒ i rejestr obs ugi Te funkcje sà identyczne jak dla zespo ów Micrologic P. Dodatkowe informacje techniczne Wybór j zyka Komunikaty systemowe mogà byç wyêwietlane w jednym z szeêciu j zyków. Wyboru j zyka dokonuje si za pomocà przycisków umieszczonych na p ycie czo owej zespo u. unkcje zabezpieczajàce Wszystkie dodatkowe pràdowe funkcje zabezpieczajàce nie wymagajà zasilania pomocniczego. unkcje napi ciowe natomiast zasilane sà ze ród a AC poprzez wejêcie pomiarowe napi cia wbudowane w wy àcznik. unkcje pomiarowe unkcje pomiarowe sà niezale ne od funkcji zabezpieczajàcych. Modu pomiarowy o bardzo du ej dok adnoêci dzia a niezale nie od modu u zabezpieczajàcego, ale zachowana jest ich wzajemna synchronizacja, co pozwala na wspó dzia anie tych modu ów w momencie zajêcia zdarzenia, powodujàcego zadzia anie modu u zabezpieczajàcego. Tryb pomiarowo-obliczeniowy Obliczenia wykonywane na drodze analogowej powodujà zwi kszenie dok adnoêci wyników uzyskanych dla poszczególnych harmonicznych oraz wska ników jakoêci energii. W funkcjach pomiarowych wyeliminowano tzw. czas martwy, który by niezb dny na przetworzenie próbek. Energia wyznaczana jest w oparciu o chwilowe wartoêci mocy w sposób klasyczny lub z uwzgl dnieniem znaku. Harmoniczne zawarte w przebiegu wyznaczane sà w oparciu o dyskretnà transformat ouriera (DT). Dok adnoêç pomiarów ( àcznie z przek adnikami pràdowymi) c napi cie (V) 1 %, c pràd (A) 1.5 %, c cz stotliwoêç (Hz) 0.1 Hz, c moc (W) i energia (Wh) 2.5 %, c wypadkowy wspó czynnik odkszta cenia 1 %. Zapami tywane informacje Dok adne wartoêci nastaw, ostatnie 100 zarejestrowanych zdarzeƒ oraz rejestr obs ugi pozostajà w pami ci zespo u zabezpieczajàco-sterujàcego nawet w przypadku zaniku zasilania. OkreÊlanie czasu wystàpienia zdarzenia unkcja okreêlania czasu wystàpienia zdarzeƒ jest aktywna tylko, gdy zastosowano zewn trzny modu zasilajàcy (maksymalne odchylenie wynosi 1 h w ciàgu roku). Zerowanie Lokalne lub zdalne zerowanie mo na przeprowadziç niezale nie w stosunku do sygna ów alarmowych, minimalnych i maksymalnych zarejestrowanych wartoêci, wartoêci szczytowych, liczników i wska ników. 17

19 unkcje i w aêciwoêci Zespo y zabezpieczajàco-sterujàce Akcesoria oraz zestawy testujàce E47477 Zewn trzny przek adnik pràdowy (PP) Prostokàtny przek adnik pràdowy dla zabezpieczenia ró nicowopràdowego 18 Zewn trzne przek adniki pràdowe Zewn trzny przek adnik pràdowy dla zabezpieczenia ziemnozwarciowego i zabezpieczenia przewodu neutralnego W wy àcznikach 3-biegunowych przek adniki pràdowe instalowane sà na przewodzie neutralnym w przypadku: c zabezpieczenia przewodu neutralnego (Micrologic P i H), c zabezpieczenia ziemnozwarciowego typu ró nicowego (Micrologic A, P i H). Pràd znamionowy przek adnika pràdowego (PP) musi odpowiadaç pràdowi znamionowemu wy àcznika: c NT06 do NT16: TC 400/1600, c NW08 do NW20: TC 400/2000, c NW do NW40: TC 1000/4000, c NW40 do NW63: TC 2000/6300. Przy nastawie zabezpieczenia przewodu neutralnego na poziomie 2 In, pràd znamionowy przek adnika pràdowego musi byç dostosowany do zakresu pomiarowego: 2 In. Prostokàtny przek adnik pràdowy dla zabezpieczenia ró nicowopràdowego Przek adnik jest instalowany tak, by obejmowa szyny zbiorcze (fazowe i neutralne), co pozwala na wykrycie sumy pràdów ró nej od 0, których wyst powanie jest podstawà dzia ania zabezpieczenia ró nicowopràdowego. Przek adniki prostokàtne dost pne sà w dwóch rozmiarach. Wymiary wewn trzne (mm): c 280 x dla pràdów do 1600 A, stosowane do wy àczników NT, c 470 x 160 dla pràdów do 4000 A, stosowane do wy àczników NW. Prostokàtny przek adnik pràdowy dla zabezpieczenia zerowopràdowego Przek adnik jest instalowany tak, by obejmowa przy àcze punktu neutralnego transformatora do ziemi. Zabezpieczenie zerowopràdowe (SGR) wymaga przy àczenia przek adnika do zespo u zabezpieczajàco-sterujàcego Micrologic 6.0 przy u yciu modu u MDG. WejÊcia pomiarowe napi cia WejÊcia pomiarowe napi cia sà stosowane przy pomiarach mocy i w zabezpieczeniach ró nicowopràdowych. Standardowo zespó zabezpieczajàco-sterujàcy jest zasilany poprzez wbudowane wejêcia pomiarowe napi cia umieszczone na odp ywie dla napi ç od 100 do 690 V AC. Mo liwe jest zastàpienie wbudowanych wejêç pomiarowych przez zewn trzne przy àcze, które pozwala na zasilanie zespo u bezpoêrednio z sieci rozdzielczej na dop ywie wy àcznika. Zespo y nastaw zabezpieczenia o d ugiej zw oce (przecià eniowego) W celu zwi kszenia dok adnoêci nastawy progu wyzwalania zabezpieczenia przecià eniowego mo na stosowaç jeden z czterech zespo ów o ró nym zakresie nastaw. Standardowo zespo y zabezpieczajàco-sterujàce wyposa one sà w zespó o zakresie od 0.4 do 1. Zakres nastaw standardowy Ir = In x 0, niski Ir = In x wysoki Ir = In x brak zespo u brak zabezpieczenia o d ugiej zw oce Zewn trzny modu zasilajàcy Zewn trzny modu zasilajàcy umo liwia korzystanie z wyêwietlacza nawet, gdy wy àcznik jest otwarty lub niezasilany (szczegó owe warunki u ytkowania znajdujà si w rozdziale Schematy po àczeƒ elektrycznych ). Zewn trzny modu s u y do zasilania zarówno zespo u zabezpieczajàco-sterujàcego, jak i styków programowalnych M2C oraz M6C. W przypadku zespo u Micrologic A modu zasilajàcy pozwala na wyêwietlanie wartoêci mierzonych pràdów o nat eniu mniejszym od 20 % In. W przypadku zespo ów Micrologic P i H modu zasilajàcy pozwala na wyêwietlanie wartoêci pràdów zak óceniowych po wyzwoleniu, a tak e na zapisywanie informacji o czasie wystàpienia zdarzeƒ (alarmów i wyzwoleƒ). Charakterystyka c zasilanie: v 110/130, 200/240, 380/415 V AC (+ 10% 15%), pobór mocy 10 VA, v 24/30, 48/60, 100/1 V DC (+ 20% 20%), pobór mocy 10 W, c napi cie wyjêciowe: 24 V DC, dostarczana moc 5 W / 5 VA, c t tnienia < 5%, c klasa izolacji 2, c monta na pionowej p ycie lub szynie symetrycznej. Modu baterii Modu baterii umo liwia korzystanie z wyêwietlacza nawet w przypadku zaniku napi cia zasilajàcego zespó Micrologic. Charakterystyka c czas dzia ania: 12 h (w przybli eniu), c monta na pionowej p ycie lub szynie symetrycznej.

20 Pokrywa umo liwiajàca plombowanie Cz Êci zapasowe Pokrywy dostosowane do plombowania Pokrywa uniemo liwia dost p do zespo ów nastaw i dokonanie zmian nastaw przez niepowo ane osoby. W sytuacji gdy pokrywa jest zamkni ta, to: c niemo liwa jest zmiana nastaw przy u yciu przycisków, jeêli nie usuni to ko ka blokady nastaw na pokrywie, c gniazdo do przy àczenia zestawu testujàcego jest dost pne, c przycisk testujàcy dla zabezpieczenia doziemnego oraz ró nicowopràdowego pozostaje dost pny. Typy pokryw umo liwiajàcych plombowanie c przezroczysta pokrywa przeznaczona dla zespo ów zabezpieczajàco-sterujàcych Micrologic w wersji podstawowej oraz Micrologic A. c nieprzezroczysta pokrywa przeznaczona dla zespo ów zabezpieczajàcosterujàcych Micrologic P i H. Bateria S u y do zasilania diod LED identyfikujàcych przyczyn zadzia ania zabezpieczenia. Trwa oêç baterii wynosi oko o 10 lat. Przycisk testujàcy umieszczony na p ycie czo owej zespo u s u y do sprawdzania stanu baterii. Po wyczerpaniu si baterii mo na jà wymieniç w miejscu zainstalowania M2C M6C Styki programowalne M2C, M6C Styki programowalne stanowià opcjonalne wyposa enie zespo ów zabezpieczajàco-sterujàcych Micrologic P oraz H. Charakterystyki M2C/M6C minimalne obcià enie 10 ma/24 V zdolnoêç V AC wy àczeniowa (A) cos ϕ = 0.7 V DC M2C: zasilane napi ciem z zespo u zabezpieczajàco-sterujàcego 24 V DC (pobór pràdu 100 ma). M6C: wymagane zasilanie zewn trzne 24 V DC (pobór pràdu 100 ma) PrzenoÊny zestaw testujàcy Zestawy testujàce Ma y zestaw testujàcy Niezale ny ma y zestaw testujàcy mo e byç wykorzystywany do: c kontroli dzia ania zespo u zabezpieczajàco-sterujàcego i wyzwalanie poprzez generacj sygna u symulujàcego zwarcie, c zasilania zespo u zabezpieczajàco-sterujàcego, co umo liwia zmian nastaw przy otwartym wy àczniku (zespo y Micrologic P oraz H). ród o zasilania: standardowe baterie LR6-AA. PrzenoÊny zestaw testujàcy PrzenoÊny zestaw testujàcy dost pny jest w dwóch wersjach: c autonomicznej z wbudowanà klawiaturà i wyêwietlaczem, c pe nej sterowanej z komputera PC. Wersja autonomiczna mo e byç wykorzystywana do: c sprawdzania poprawnoêci dzia ania mechanicznego wy àcznika, c sprawdzania ciàg oêci po àczenia pomi dzy wy àcznikiem a zespo em zabezpieczajàco-sterujàcym, c sterowania zespo em zabezpieczajàco-sterujàcym: v wyêwietlania nastaw, v testowania poprawnoêci dzia ania uk adu ASIC, v automatycznego i r cznego testowania funkcji zabezpieczajàcych, v testowania funkcji blokowania selektywno-strefowego (ZSI), v dezaktywacji zabezpieczenia ziemnozwarciowego, v dezaktywacji pami ci termicznej. Wersja pe na sterowana z komputera umo liwia ponadto: c porównanie rzeczywistej charakterystyki pràdowo-czasowej z charakterystykà idealnà wprowadzonà do komputera na podstawie katalogu, c zerowanie styków programowalnych M2C / M6C oraz wskazaƒ, c odczytywanie i modyfikowanie nastaw i liczników, c odczytywanie historii zdarzeƒ oraz rejestrów, c zapis przebiegów, c analiz harmonicznych. 19
