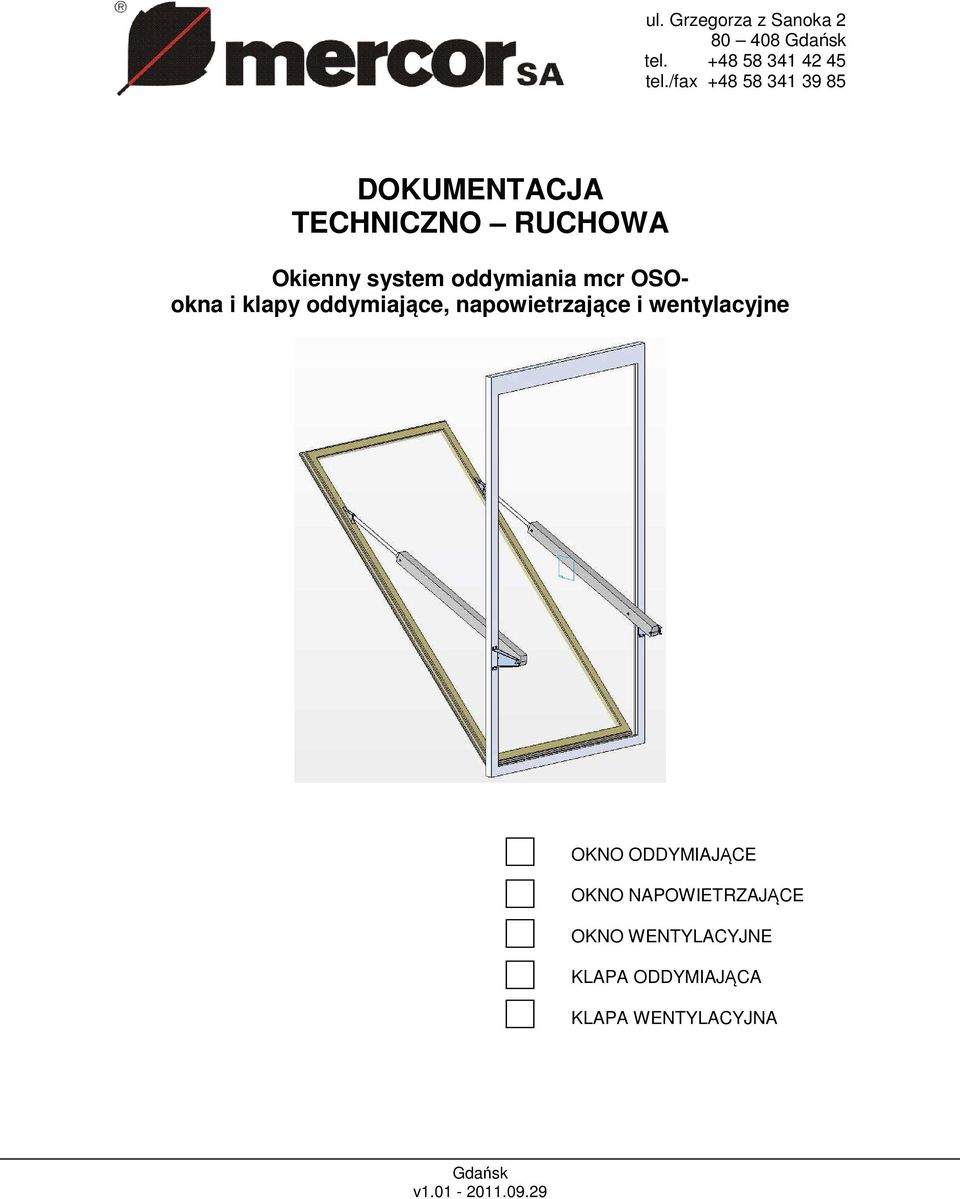

1 ul. Grzegorza z Sanoka Gdańsk tel tel./fax DOKUMENTACJA TECHNICZNO RUCHOWA Okienny system oddymiania mcr OSOokna i klapy oddymiające, napowietrzające i wentylacyjne OKNO ODDYMIAJĄCE OKNO NAPOWIETRZAJĄCE OKNO WENTYLACYJNE KLAPA ODDYMIAJĄCA KLAPA WENTYLACYJNA Gdańsk v

2 SPIS TREŚCI 1. WSTĘP PRZEZNACZENIE BUDOWA i ZASADA DZIAŁANIA TRANSPORT i DOSTAWA MONTAŻ MONTAŻ URZĄDZEŃ STERUJĄCYCH W OKNACH OTWIERANYCH DO WEWNĄTRZ POMIESZCZENIA Z SIŁOWNIKAMI PO BOKACH MONTAŻ URZĄDZEŃ STERUJĄCYCH W OKNACH OTWIERANYCH DO WEWNĄTRZ POMIESZCZENIA Z SIŁOWNIKAMI WRZECIONOWYMI U GÓRY MONTAŻ URZĄDZEŃ STERUJĄCYCH W OKNACH OTWIERANYCH DO WEWNĄTRZ POMIESZCZENIA Z SIŁOWNIKAMI ŁAŃCUCHOWYMI MONTAŻ URZĄDZEŃ STERUJĄCYCH W KLAPACH ŚWIETLIKOWYCH Z SIŁOWNIKAMI WRZECIONOWYMI MONTAŻ URZĄDZEŃ STERUJĄCYCH W KLAPACH ŚWIETLIKOWYCH Z SIŁOWNIKAMI ŁAŃCUCHOWYMI STEROWANIE ELEKTRYCZNE KONSERWACJA OKIEN I KLAP ŚWIETLIKOWYCH WARUNKI GWARANCJI i SERWISU APROBATA TECHNICZNA i CERTYFIKAT ZGODNOŚCI Strona 2 z 25

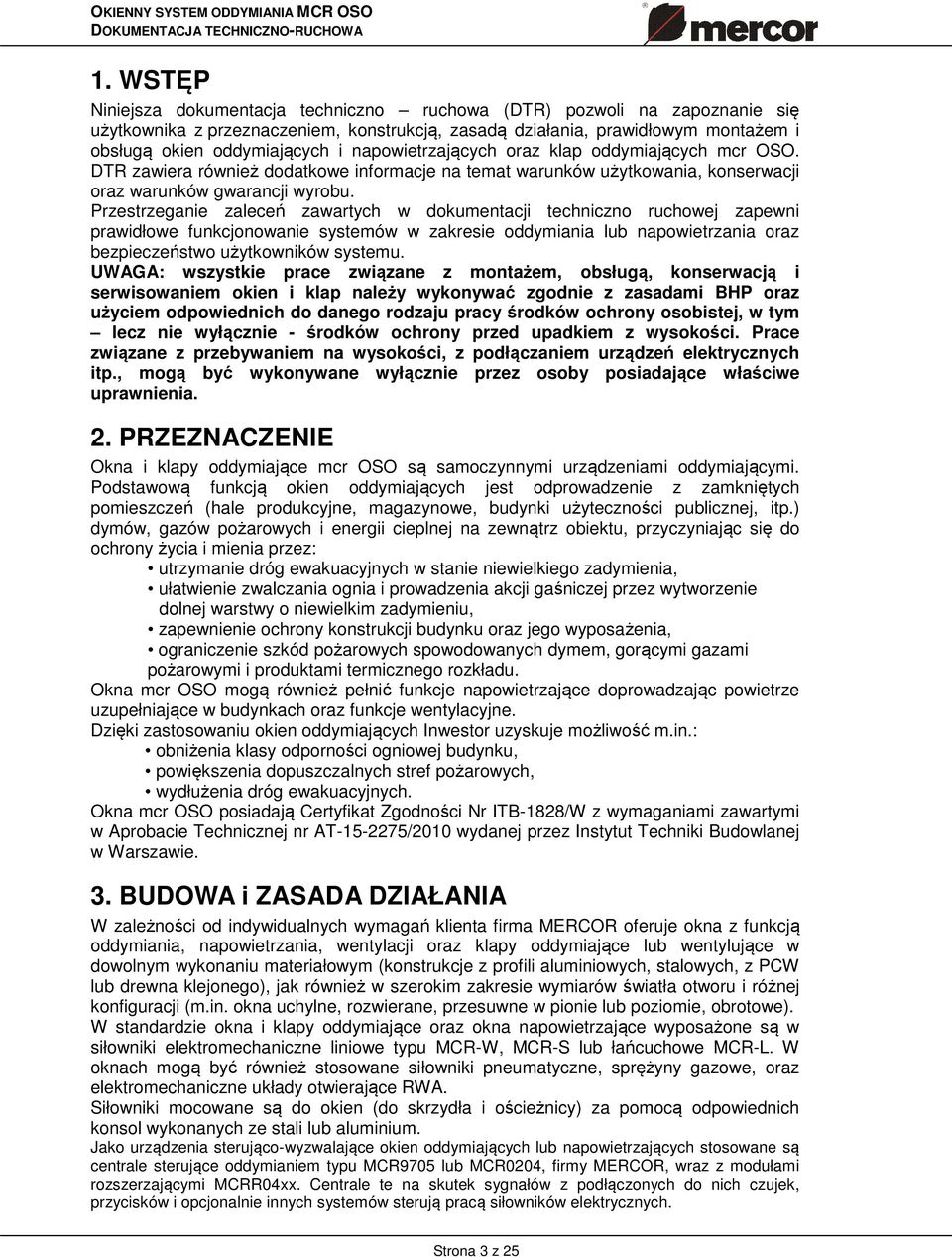

3 1. WSTĘP Niniejsza dokumentacja techniczno ruchowa (DTR) pozwoli na zapoznanie się użytkownika z przeznaczeniem, konstrukcją, zasadą działania, prawidłowym montażem i obsługą okien oddymiających i napowietrzających oraz klap oddymiających mcr OSO. DTR zawiera również dodatkowe informacje na temat warunków użytkowania, konserwacji oraz warunków gwarancji wyrobu. Przestrzeganie zaleceń zawartych w dokumentacji techniczno ruchowej zapewni prawidłowe funkcjonowanie systemów w zakresie oddymiania lub napowietrzania oraz bezpieczeństwo użytkowników systemu. UWAGA: wszystkie prace związane z montażem, obsługą, konserwacją i serwisowaniem okien i klap należy wykonywać zgodnie z zasadami BHP oraz użyciem odpowiednich do danego rodzaju pracy środków ochrony osobistej, w tym lecz nie wyłącznie - środków ochrony przed upadkiem z wysokości. Prace związane z przebywaniem na wysokości, z podłączaniem urządzeń elektrycznych itp., mogą być wykonywane wyłącznie przez osoby posiadające właściwe uprawnienia. 2. PRZEZNACZENIE Okna i klapy oddymiające mcr OSO są samoczynnymi urządzeniami oddymiającymi. Podstawową funkcją okien oddymiających jest odprowadzenie z zamkniętych pomieszczeń (hale produkcyjne, magazynowe, budynki użyteczności publicznej, itp.) dymów, gazów pożarowych i energii cieplnej na zewnątrz obiektu, przyczyniając się do ochrony życia i mienia przez: utrzymanie dróg ewakuacyjnych w stanie niewielkiego zadymienia, ułatwienie zwalczania ognia i prowadzenia akcji gaśniczej przez wytworzenie dolnej warstwy o niewielkim zadymieniu, zapewnienie ochrony konstrukcji budynku oraz jego wyposażenia, ograniczenie szkód pożarowych spowodowanych dymem, gorącymi gazami pożarowymi i produktami termicznego rozkładu. Okna mcr OSO mogą również pełnić funkcje napowietrzające doprowadzając powietrze uzupełniające w budynkach oraz funkcje wentylacyjne. Dzięki zastosowaniu okien oddymiających Inwestor uzyskuje możliwość m.in.: obniżenia klasy odporności ogniowej budynku, powiększenia dopuszczalnych stref pożarowych, wydłużenia dróg ewakuacyjnych. Okna mcr OSO posiadają Certyfikat Zgodności Nr ITB-1828/W z wymaganiami zawartymi w Aprobacie Technicznej nr AT /2010 wydanej przez Instytut Techniki Budowlanej w Warszawie. 3. BUDOWA i ZASADA DZIAŁANIA W zależności od indywidualnych wymagań klienta firma MERCOR oferuje okna z funkcją oddymiania, napowietrzania, wentylacji oraz klapy oddymiające lub wentylujące w dowolnym wykonaniu materiałowym (konstrukcje z profili aluminiowych, stalowych, z PCW lub drewna klejonego), jak również w szerokim zakresie wymiarów światła otworu i różnej konfiguracji (m.in. okna uchylne, rozwierane, przesuwne w pionie lub poziomie, obrotowe). W standardzie okna i klapy oddymiające oraz okna napowietrzające wyposażone są w siłowniki elektromechaniczne liniowe typu MCR-W, MCR-S lub łańcuchowe MCR-L. W oknach mogą być również stosowane siłowniki pneumatyczne, sprężyny gazowe, oraz elektromechaniczne układy otwierające RWA. Siłowniki mocowane są do okien (do skrzydła i ościeżnicy) za pomocą odpowiednich konsol wykonanych ze stali lub aluminium. Jako urządzenia sterująco-wyzwalające okien oddymiających lub napowietrzających stosowane są centrale sterujące oddymianiem typu MCR9705 lub MCR0204, firmy MERCOR, wraz z modułami rozszerzającymi MCRR04xx. Centrale te na skutek sygnałów z podłączonych do nich czujek, przycisków i opcjonalnie innych systemów sterują pracą siłowników elektrycznych. Strona 3 z 25

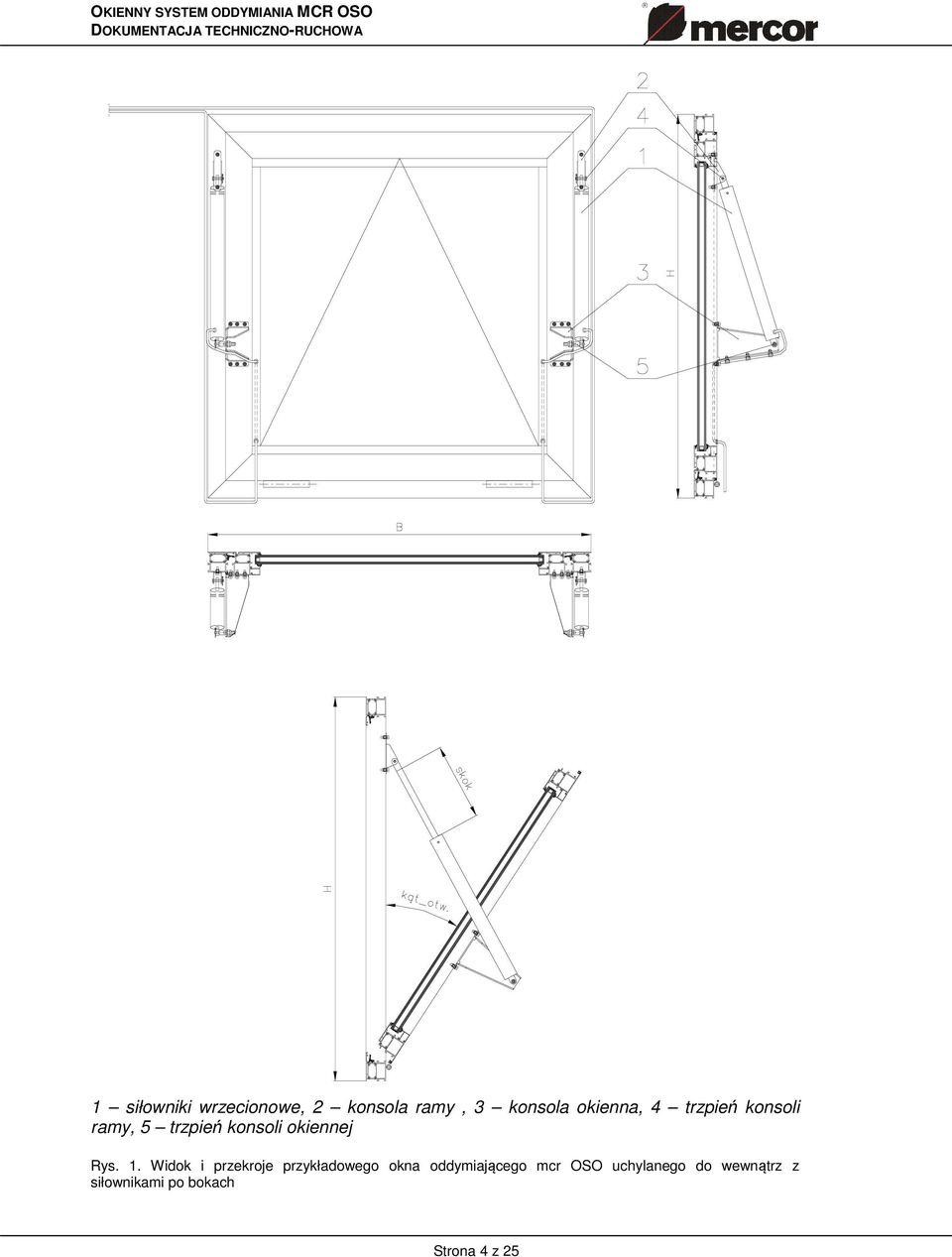

4 1 siłowniki wrzecionowe, 2 konsola ramy, 3 konsola okienna, 4 trzpień konsoli ramy, 5 trzpień konsoli okiennej Rys. 1. Widok i przekroje przykładowego okna oddymiającego mcr OSO uchylanego do wewnątrz z siłownikami po bokach Strona 4 z 25

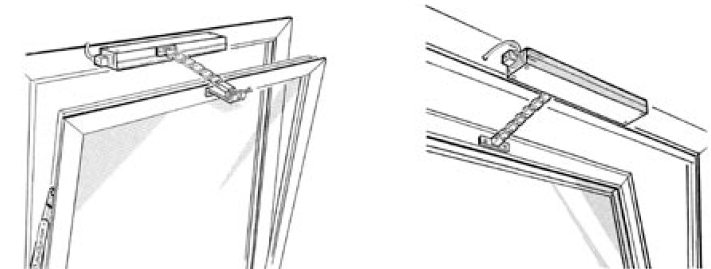

5 Rys. 2. Typowe, przykładowe konfiguracje uchylnych okien oddymiających, napowietrzających i wentylacyjnych systemu mcr-oso Rys. 3. Typowe, przykładowe konfiguracje uchylnych okien napowietrzających i wentylacyjnych systemu mcr- OSO Rys. 4. Przykładowa konfiguracja okna wyposażonego w elektryczny siłownik łańcuchowy w systemie mcr- OSO Strona 5 z 25

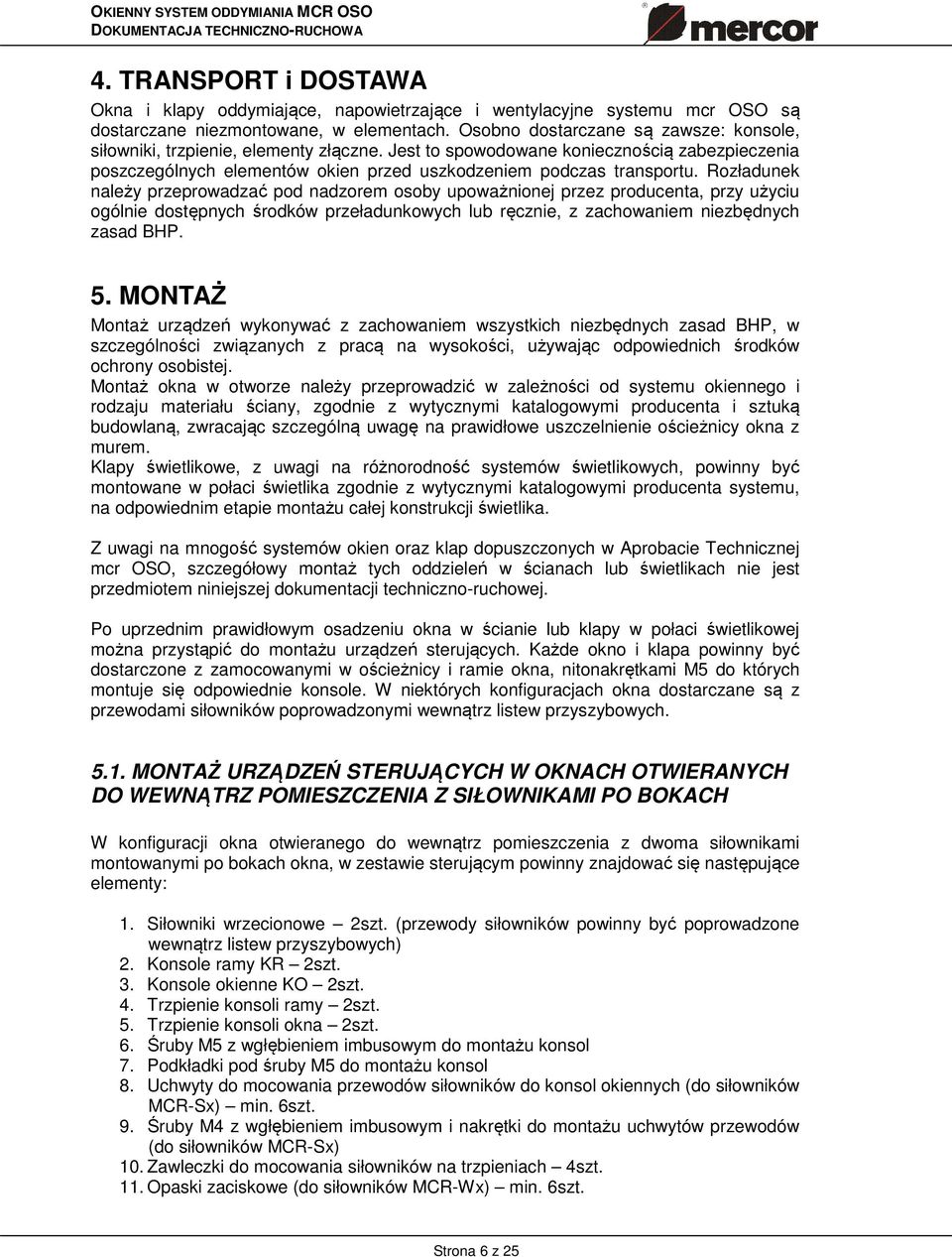

6 4. TRANSPORT i DOSTAWA Okna i klapy oddymiające, napowietrzające i wentylacyjne systemu mcr OSO są dostarczane niezmontowane, w elementach. Osobno dostarczane są zawsze: konsole, siłowniki, trzpienie, elementy złączne. Jest to spowodowane koniecznością zabezpieczenia poszczególnych elementów okien przed uszkodzeniem podczas transportu. Rozładunek należy przeprowadzać pod nadzorem osoby upoważnionej przez producenta, przy użyciu ogólnie dostępnych środków przeładunkowych lub ręcznie, z zachowaniem niezbędnych zasad BHP. 5. MONTAŻ Montaż urządzeń wykonywać z zachowaniem wszystkich niezbędnych zasad BHP, w szczególności związanych z pracą na wysokości, używając odpowiednich środków ochrony osobistej. Montaż okna w otworze należy przeprowadzić w zależności od systemu okiennego i rodzaju materiału ściany, zgodnie z wytycznymi katalogowymi producenta i sztuką budowlaną, zwracając szczególną uwagę na prawidłowe uszczelnienie ościeżnicy okna z murem. Klapy świetlikowe, z uwagi na różnorodność systemów świetlikowych, powinny być montowane w połaci świetlika zgodnie z wytycznymi katalogowymi producenta systemu, na odpowiednim etapie montażu całej konstrukcji świetlika. Z uwagi na mnogość systemów okien oraz klap dopuszczonych w Aprobacie Technicznej mcr OSO, szczegółowy montaż tych oddzieleń w ścianach lub świetlikach nie jest przedmiotem niniejszej dokumentacji techniczno-ruchowej. Po uprzednim prawidłowym osadzeniu okna w ścianie lub klapy w połaci świetlikowej można przystąpić do montażu urządzeń sterujących. Każde okno i klapa powinny być dostarczone z zamocowanymi w ościeżnicy i ramie okna, nitonakrętkami M5 do których montuje się odpowiednie konsole. W niektórych konfiguracjach okna dostarczane są z przewodami siłowników poprowadzonymi wewnątrz listew przyszybowych MONTAŻ URZĄDZEŃ STERUJĄCYCH W OKNACH OTWIERANYCH DO WEWNĄTRZ POMIESZCZENIA Z SIŁOWNIKAMI PO BOKACH W konfiguracji okna otwieranego do wewnątrz pomieszczenia z dwoma siłownikami montowanymi po bokach okna, w zestawie sterującym powinny znajdować się następujące elementy: 1. Siłowniki wrzecionowe 2szt. (przewody siłowników powinny być poprowadzone wewnątrz listew przyszybowych) 2. Konsole ramy KR 2szt. 3. Konsole okienne KO 2szt. 4. Trzpienie konsoli ramy 2szt. 5. Trzpienie konsoli okna 2szt. 6. Śruby M5 z wgłębieniem imbusowym do montażu konsol 7. Podkładki pod śruby M5 do montażu konsol 8. Uchwyty do mocowania przewodów siłowników do konsol okiennych (do siłowników MCR-Sx) min. 6szt. 9. Śruby M4 z wgłębieniem imbusowym i nakrętki do montażu uchwytów przewodów (do siłowników MCR-Sx) 10. Zawleczki do mocowania siłowników na trzpieniach 4szt. 11. Opaski zaciskowe (do siłowników MCR-Wx) min. 6szt. Strona 6 z 25

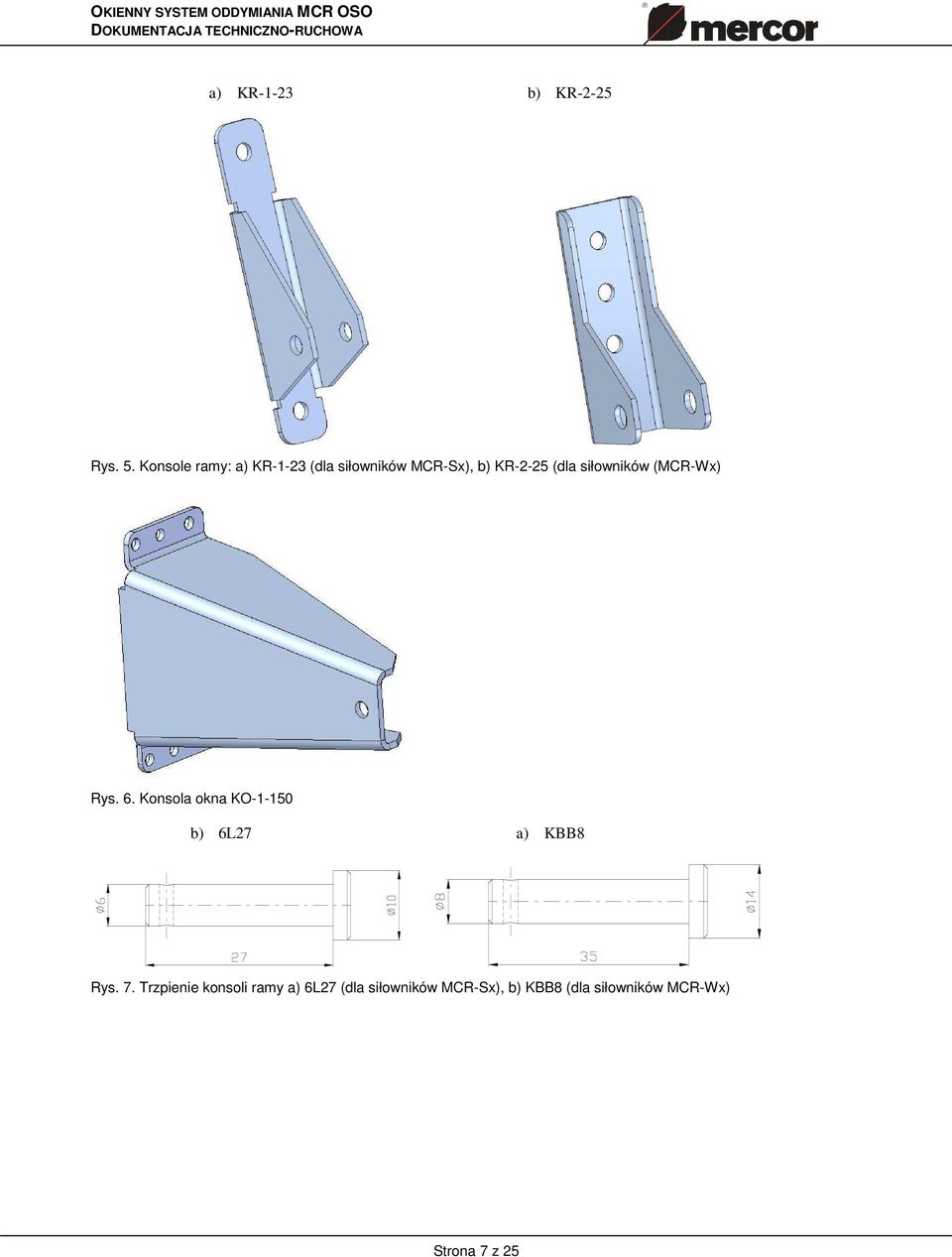

7 a) KR-1-23 b) KR-2-25 Rys. 5. Konsole ramy: a) KR-1-23 (dla siłowników MCR-Sx), b) KR-2-25 (dla siłowników (MCR-Wx) Rys. 6. Konsola okna KO b) 6L27 a) KBB8 Rys. 7. Trzpienie konsoli ramy a) 6L27 (dla siłowników MCR-Sx), b) KBB8 (dla siłowników MCR-Wx) Strona 7 z 25

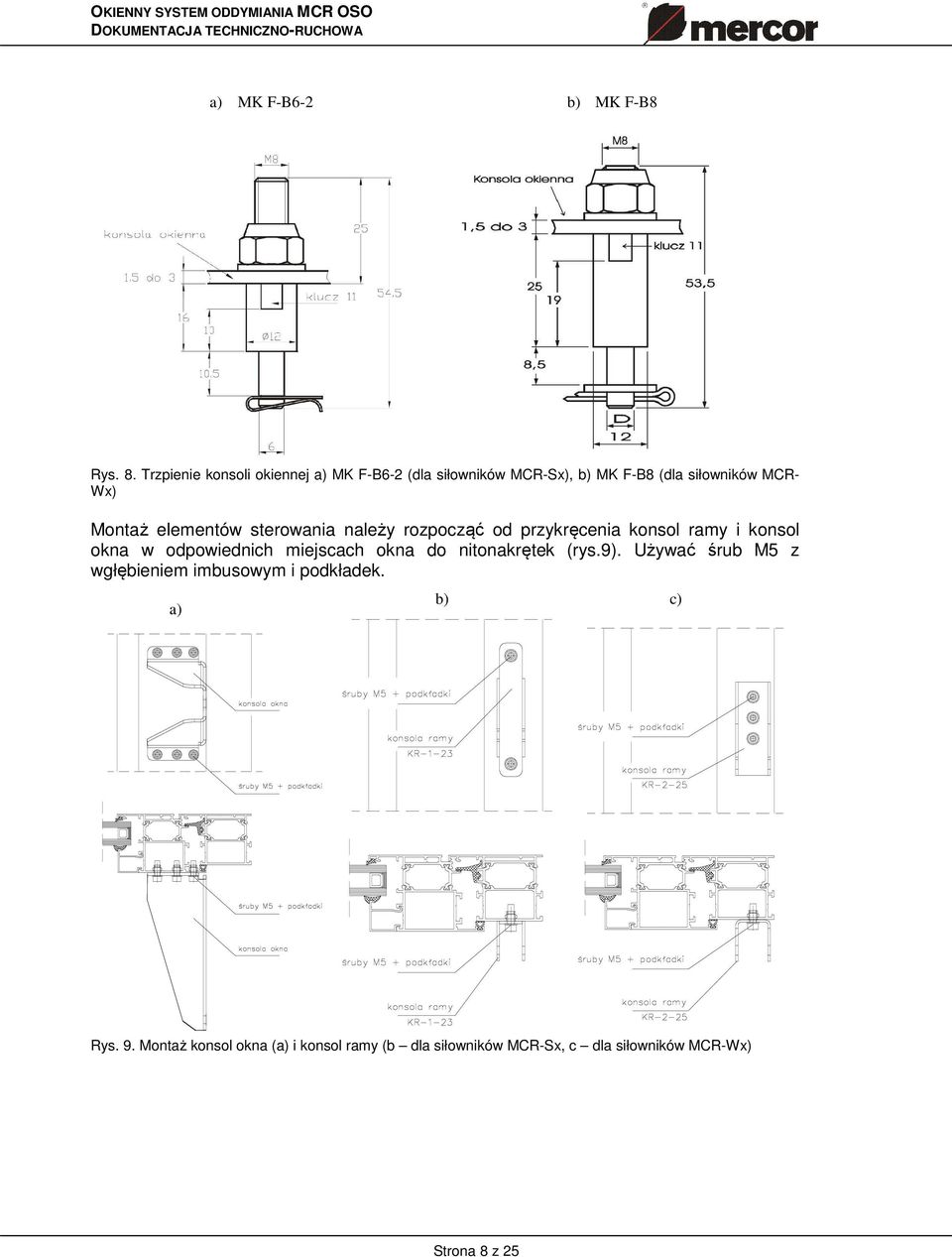

8 a) MK F-B6-2 b) MK F-B8 Rys. 8. Trzpienie konsoli okiennej a) MK F-B6-2 (dla siłowników MCR-Sx), b) MK F-B8 (dla siłowników MCR- Wx) Montaż elementów sterowania należy rozpocząć od przykręcenia konsol ramy i konsol okna w odpowiednich miejscach okna do nitonakrętek (rys.9). Używać śrub M5 z wgłębieniem imbusowym i podkładek. a) b) c) Rys. 9. Montaż konsol okna (a) i konsol ramy (b dla siłowników MCR-Sx, c dla siłowników MCR-Wx) Strona 8 z 25

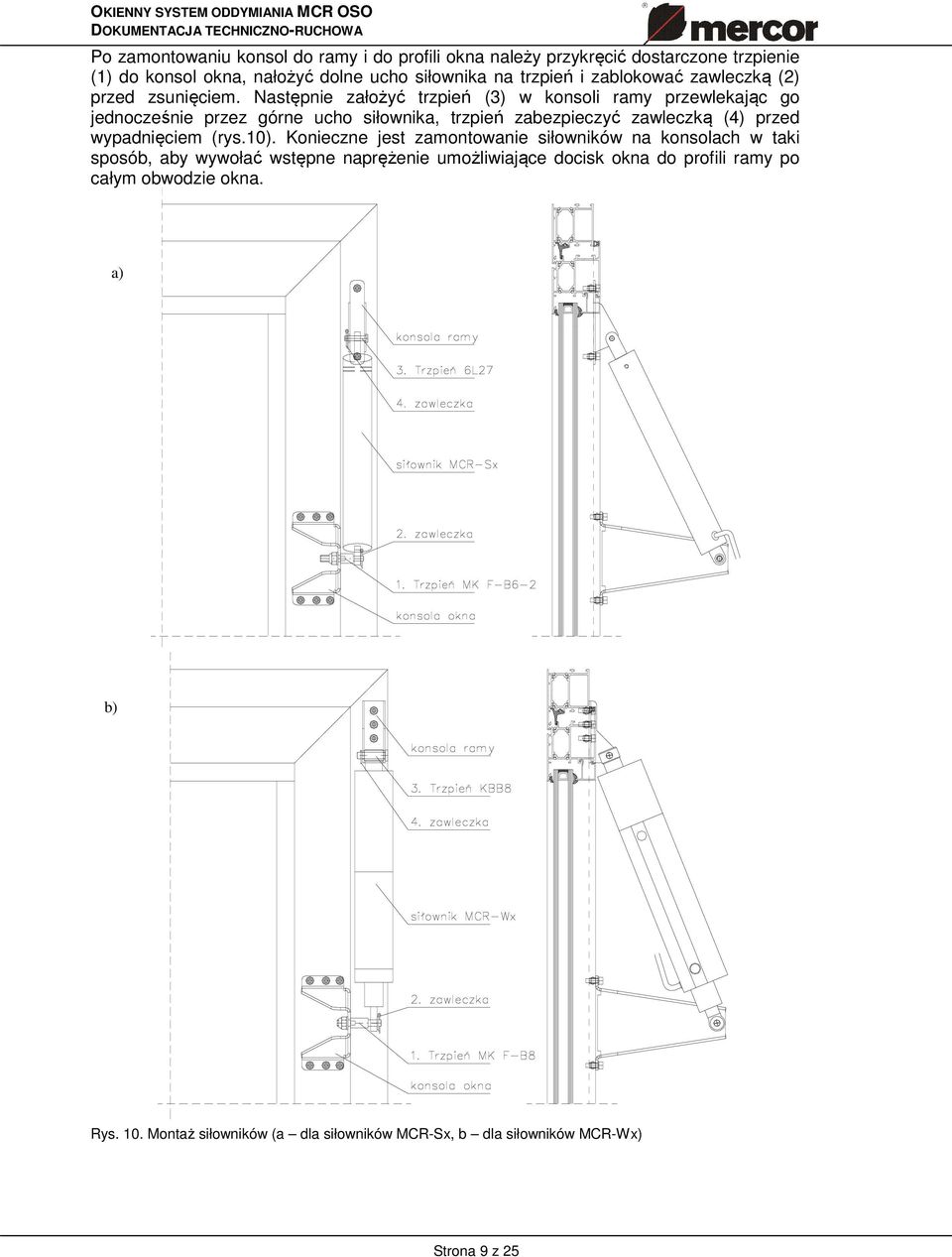

9 Po zamontowaniu konsol do ramy i do profili okna należy przykręcić dostarczone trzpienie (1) do konsol okna, nałożyć dolne ucho siłownika na trzpień i zablokować zawleczką (2) przed zsunięciem. Następnie założyć trzpień (3) w konsoli ramy przewlekając go jednocześnie przez górne ucho siłownika, trzpień zabezpieczyć zawleczką (4) przed wypadnięciem (rys.10). Konieczne jest zamontowanie siłowników na konsolach w taki sposób, aby wywołać wstępne naprężenie umożliwiające docisk okna do profili ramy po całym obwodzie okna. a) b) Rys. 10. Montaż siłowników (a dla siłowników MCR-Sx, b dla siłowników MCR-Wx) Strona 9 z 25

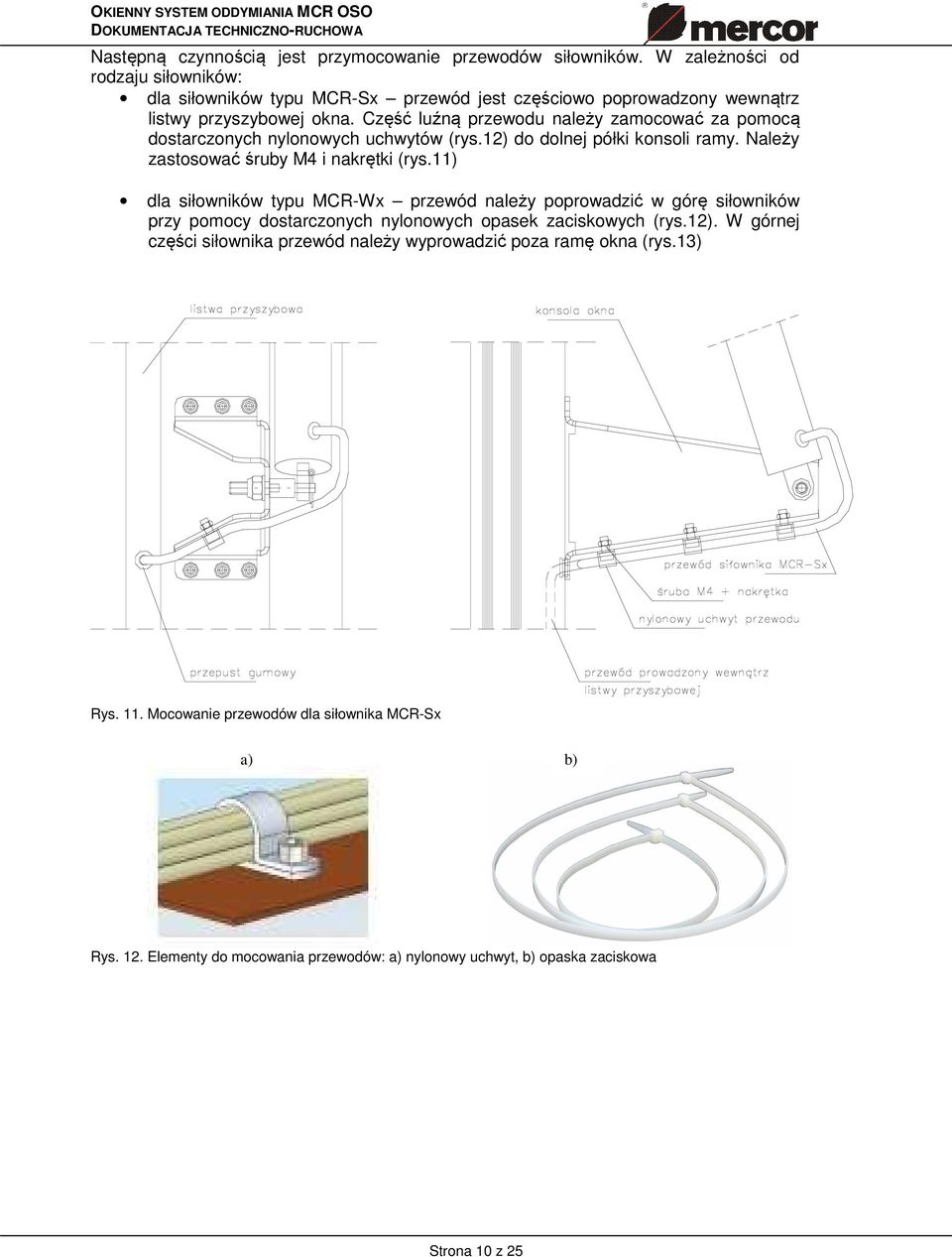

10 Następną czynnością jest przymocowanie przewodów siłowników. W zależności od rodzaju siłowników: dla siłowników typu MCR-Sx przewód jest częściowo poprowadzony wewnątrz listwy przyszybowej okna. Część luźną przewodu należy zamocować za pomocą dostarczonych nylonowych uchwytów (rys.12) do dolnej półki konsoli ramy. Należy zastosować śruby M4 i nakrętki (rys.11) dla siłowników typu MCR-Wx przewód należy poprowadzić w górę siłowników przy pomocy dostarczonych nylonowych opasek zaciskowych (rys.12). W górnej części siłownika przewód należy wyprowadzić poza ramę okna (rys.13) Rys. 11. Mocowanie przewodów dla siłownika MCR-Sx a) b) Rys. 12. Elementy do mocowania przewodów: a) nylonowy uchwyt, b) opaska zaciskowa Strona 10 z 25

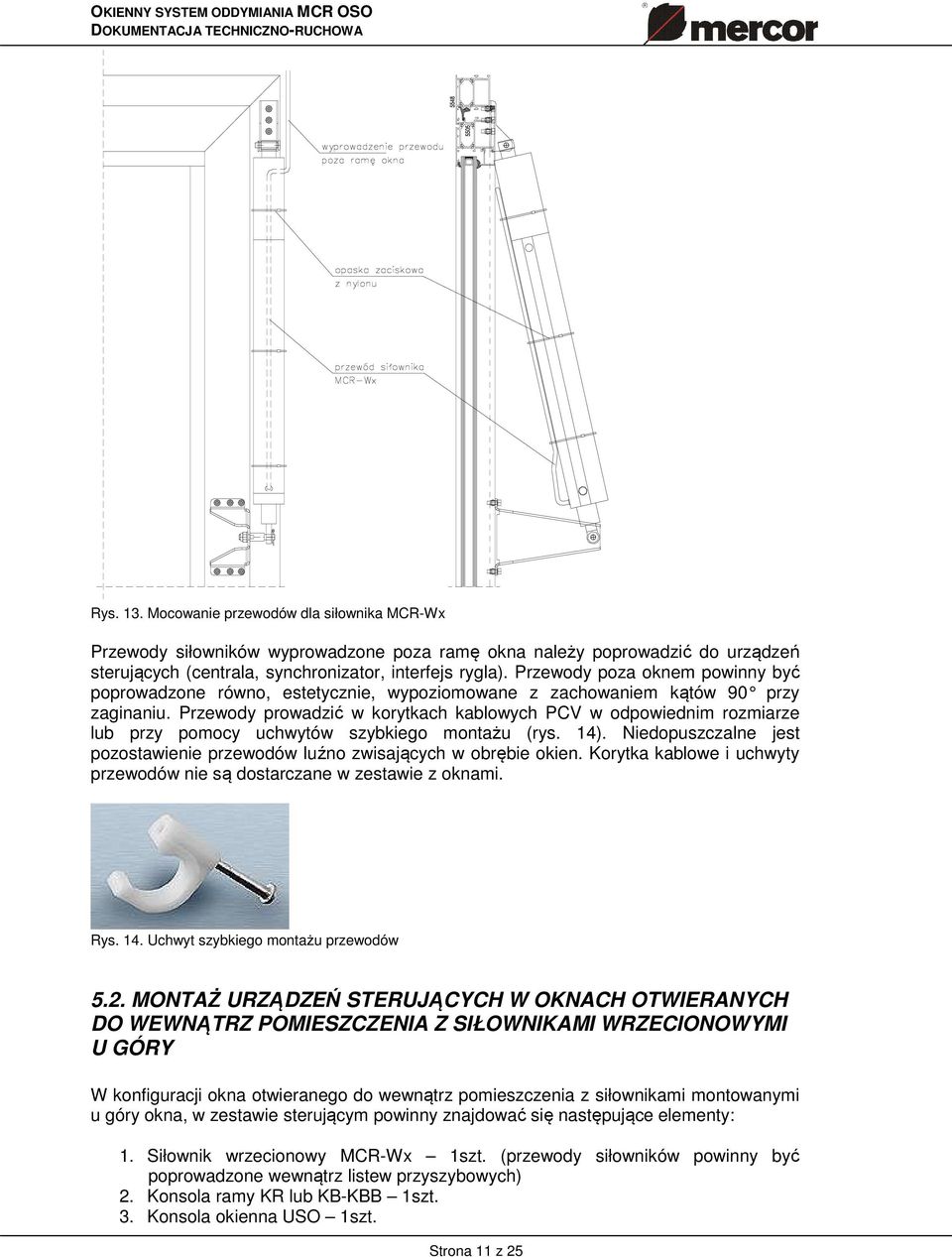

11 Rys. 13. Mocowanie przewodów dla siłownika MCR-Wx Przewody siłowników wyprowadzone poza ramę okna należy poprowadzić do urządzeń sterujących (centrala, synchronizator, interfejs rygla). Przewody poza oknem powinny być poprowadzone równo, estetycznie, wypoziomowane z zachowaniem kątów 90 przy zaginaniu. Przewody prowadzić w korytkach kablowych PCV w odpowiednim rozmiarze lub przy pomocy uchwytów szybkiego montażu (rys. 14). Niedopuszczalne jest pozostawienie przewodów luźno zwisających w obrębie okien. Korytka kablowe i uchwyty przewodów nie są dostarczane w zestawie z oknami. Rys. 14. Uchwyt szybkiego montażu przewodów 5.2. MONTAŻ URZĄDZEŃ STERUJĄCYCH W OKNACH OTWIERANYCH DO WEWNĄTRZ POMIESZCZENIA Z SIŁOWNIKAMI WRZECIONOWYMI U GÓRY W konfiguracji okna otwieranego do wewnątrz pomieszczenia z siłownikami montowanymi u góry okna, w zestawie sterującym powinny znajdować się następujące elementy: 1. Siłownik wrzecionowy MCR-Wx 1szt. (przewody siłowników powinny być poprowadzone wewnątrz listew przyszybowych) 2. Konsola ramy KR lub KB-KBB 1szt. 3. Konsola okienna USO 1szt. Strona 11 z 25

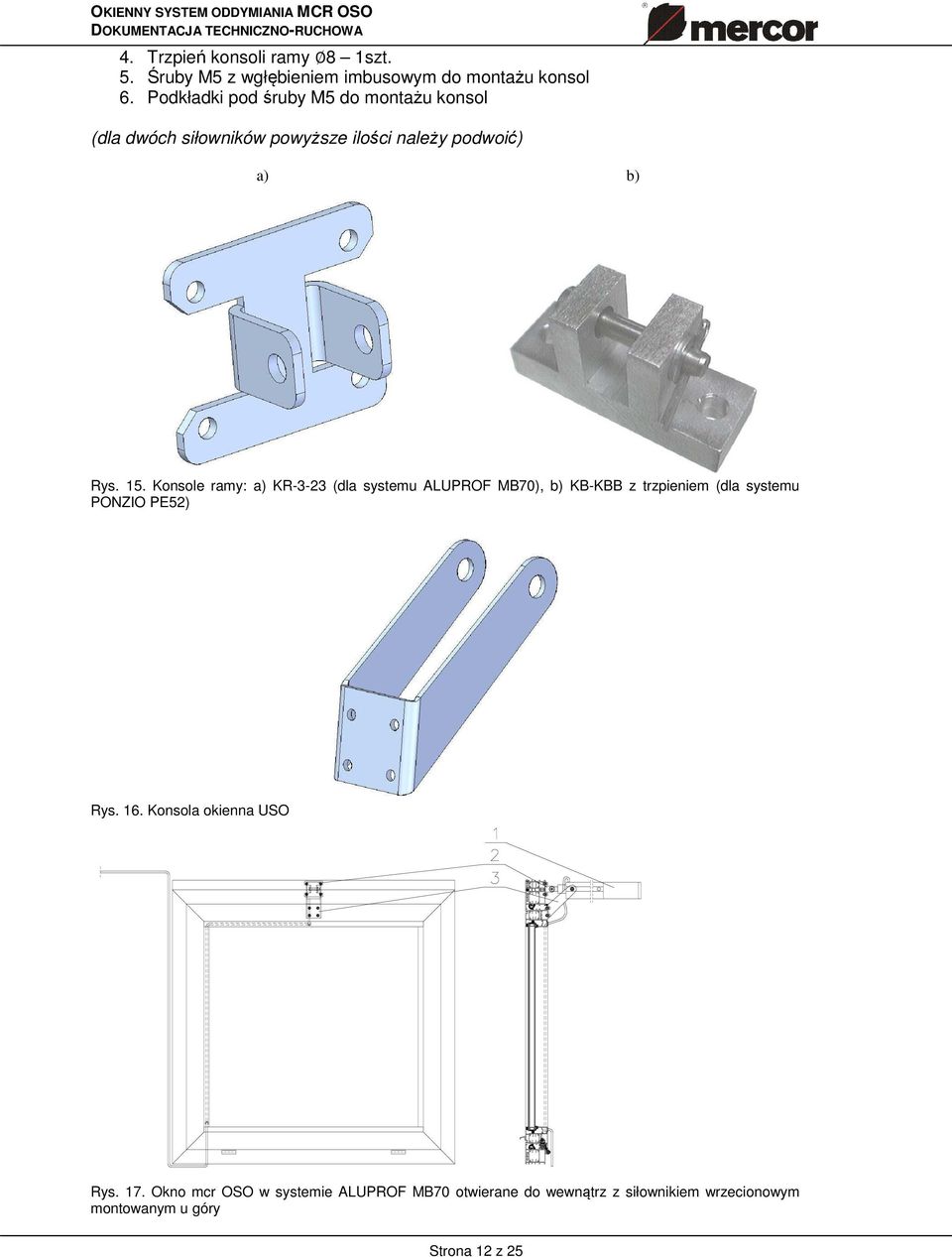

12 4. Trzpień konsoli ramy 8 1szt. 5. Śruby M5 z wgłębieniem imbusowym do montażu konsol 6. Podkładki pod śruby M5 do montażu konsol (dla dwóch siłowników powyższe ilości należy podwoić) a) b) Rys. 15. Konsole ramy: a) KR-3-23 (dla systemu ALUPROF MB70), b) KB-KBB z trzpieniem (dla systemu PONZIO PE52) Rys. 16. Konsola okienna USO Rys. 17. Okno mcr OSO w systemie ALUPROF MB70 otwierane do wewnątrz z siłownikiem wrzecionowym montowanym u góry Strona 12 z 25

13 Rys. 18. Okno mcr OSO w systemie PONZIO PE52 otwierane do wewnątrz z siłownikiem wrzecionowym montowanym u góry Montaż elementów sterowania należy rozpocząć od przykręcenia konsoli ramy (2) i konsoli okna (3) w odpowiednich miejscach okna do nitonakrętek (rys.17, 18, 19, 20). Używać śrub M5 z wgłębieniem imbusowym i podkładek. Rys. 19. Montaż konsol okiennych i ramy na oknach mcr OSO systemu ALUPROF MB70 Strona 13 z 25

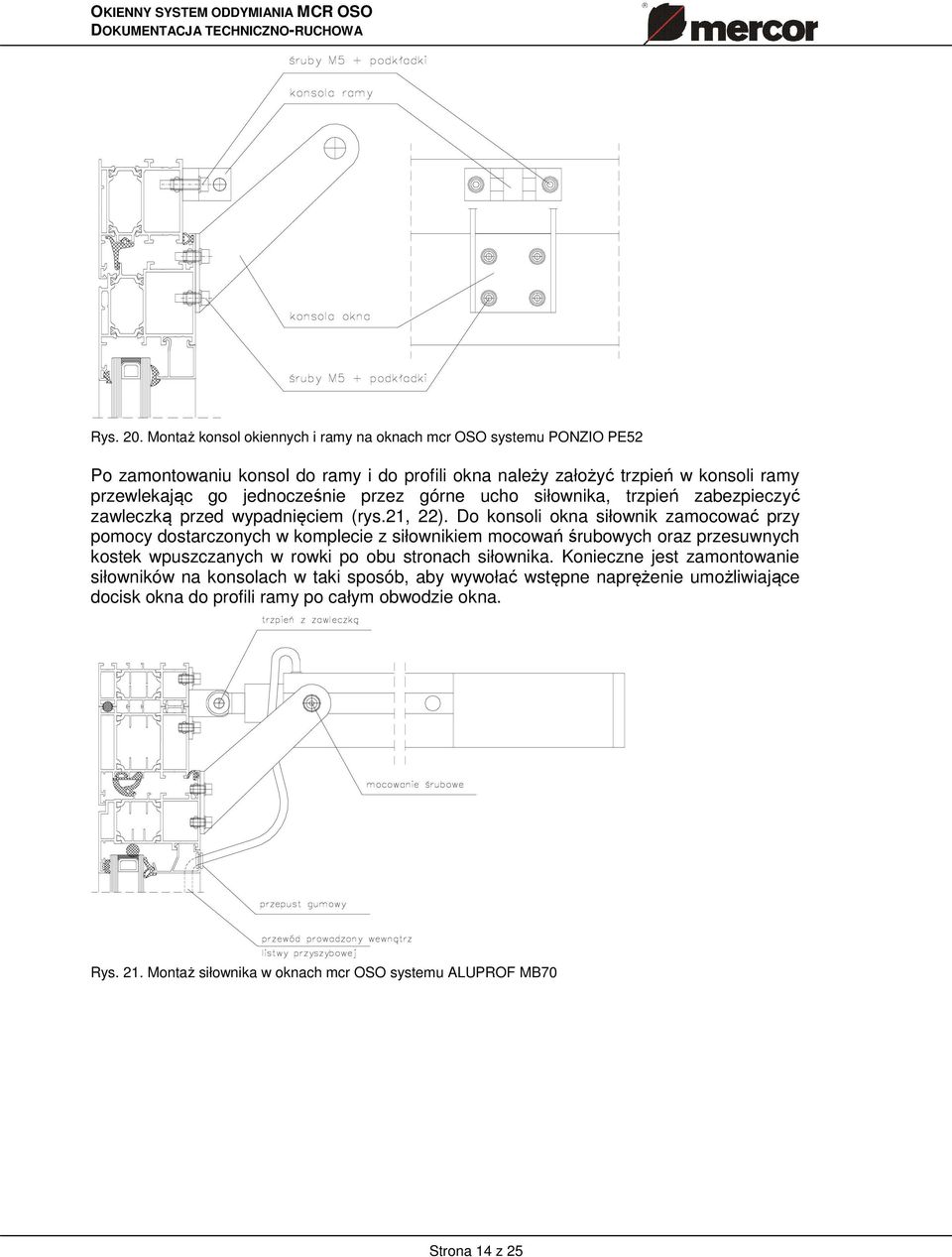

14 Rys. 20. Montaż konsol okiennych i ramy na oknach mcr OSO systemu PONZIO PE52 Po zamontowaniu konsol do ramy i do profili okna należy założyć trzpień w konsoli ramy przewlekając go jednocześnie przez górne ucho siłownika, trzpień zabezpieczyć zawleczką przed wypadnięciem (rys.21, 22). Do konsoli okna siłownik zamocować przy pomocy dostarczonych w komplecie z siłownikiem mocowań śrubowych oraz przesuwnych kostek wpuszczanych w rowki po obu stronach siłownika. Konieczne jest zamontowanie siłowników na konsolach w taki sposób, aby wywołać wstępne naprężenie umożliwiające docisk okna do profili ramy po całym obwodzie okna. Rys. 21. Montaż siłownika w oknach mcr OSO systemu ALUPROF MB70 Strona 14 z 25

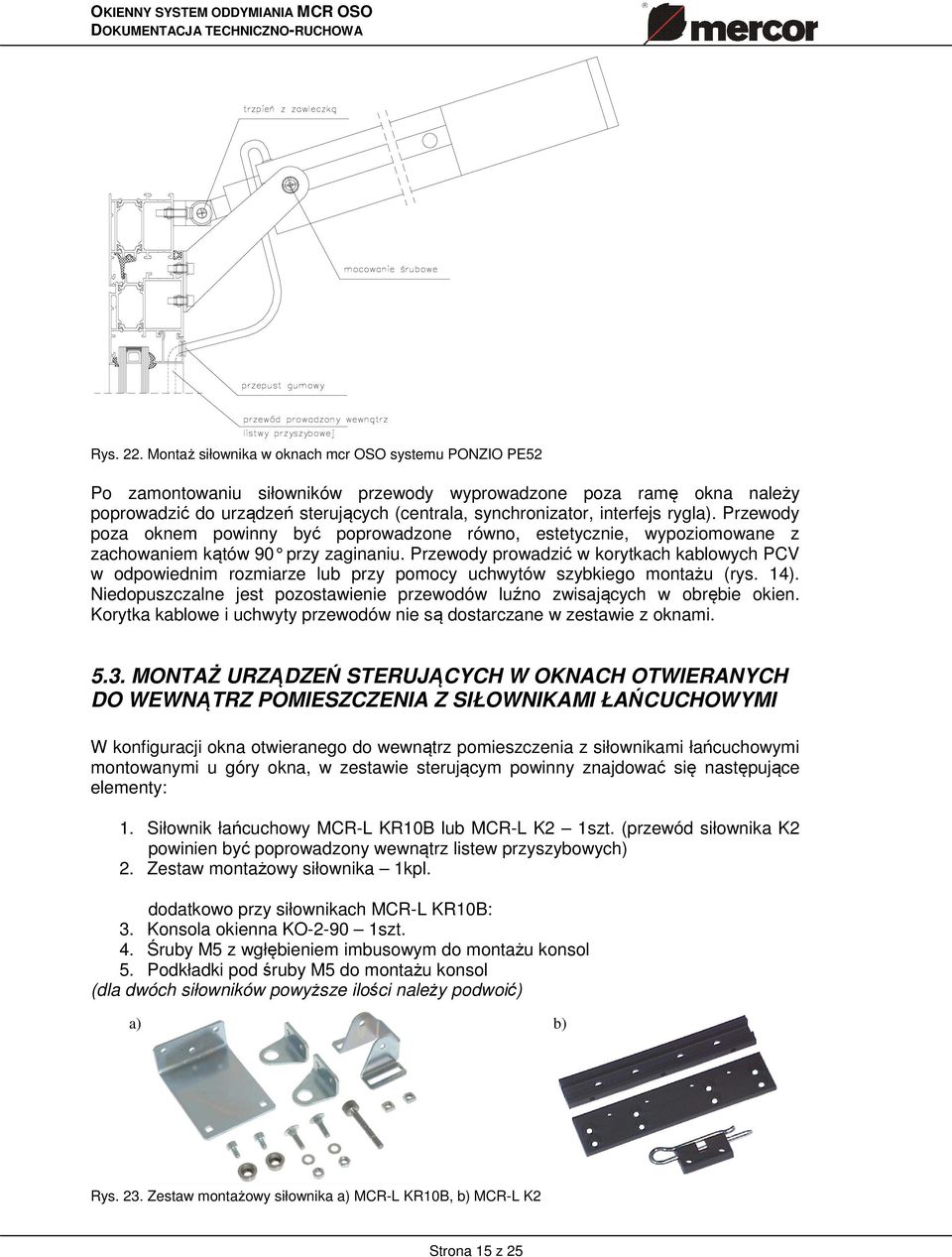

15 Rys. 22. Montaż siłownika w oknach mcr OSO systemu PONZIO PE52 Po zamontowaniu siłowników przewody wyprowadzone poza ramę okna należy poprowadzić do urządzeń sterujących (centrala, synchronizator, interfejs rygla). Przewody poza oknem powinny być poprowadzone równo, estetycznie, wypoziomowane z zachowaniem kątów 90 przy zaginaniu. Przewody prowadzić w korytkach kablowych PCV w odpowiednim rozmiarze lub przy pomocy uchwytów szybkiego montażu (rys. 14). Niedopuszczalne jest pozostawienie przewodów luźno zwisających w obrębie okien. Korytka kablowe i uchwyty przewodów nie są dostarczane w zestawie z oknami MONTAŻ URZĄDZEŃ STERUJĄCYCH W OKNACH OTWIERANYCH DO WEWNĄTRZ POMIESZCZENIA Z SIŁOWNIKAMI ŁAŃCUCHOWYMI W konfiguracji okna otwieranego do wewnątrz pomieszczenia z siłownikami łańcuchowymi montowanymi u góry okna, w zestawie sterującym powinny znajdować się następujące elementy: 1. Siłownik łańcuchowy MCR-L KR10B lub MCR-L K2 1szt. (przewód siłownika K2 powinien być poprowadzony wewnątrz listew przyszybowych) 2. Zestaw montażowy siłownika 1kpl. dodatkowo przy siłownikach MCR-L KR10B: 3. Konsola okienna KO szt. 4. Śruby M5 z wgłębieniem imbusowym do montażu konsol 5. Podkładki pod śruby M5 do montażu konsol (dla dwóch siłowników powyższe ilości należy podwoić) a) b) Rys. 23. Zestaw montażowy siłownika a) MCR-L KR10B, b) MCR-L K2 Strona 15 z 25

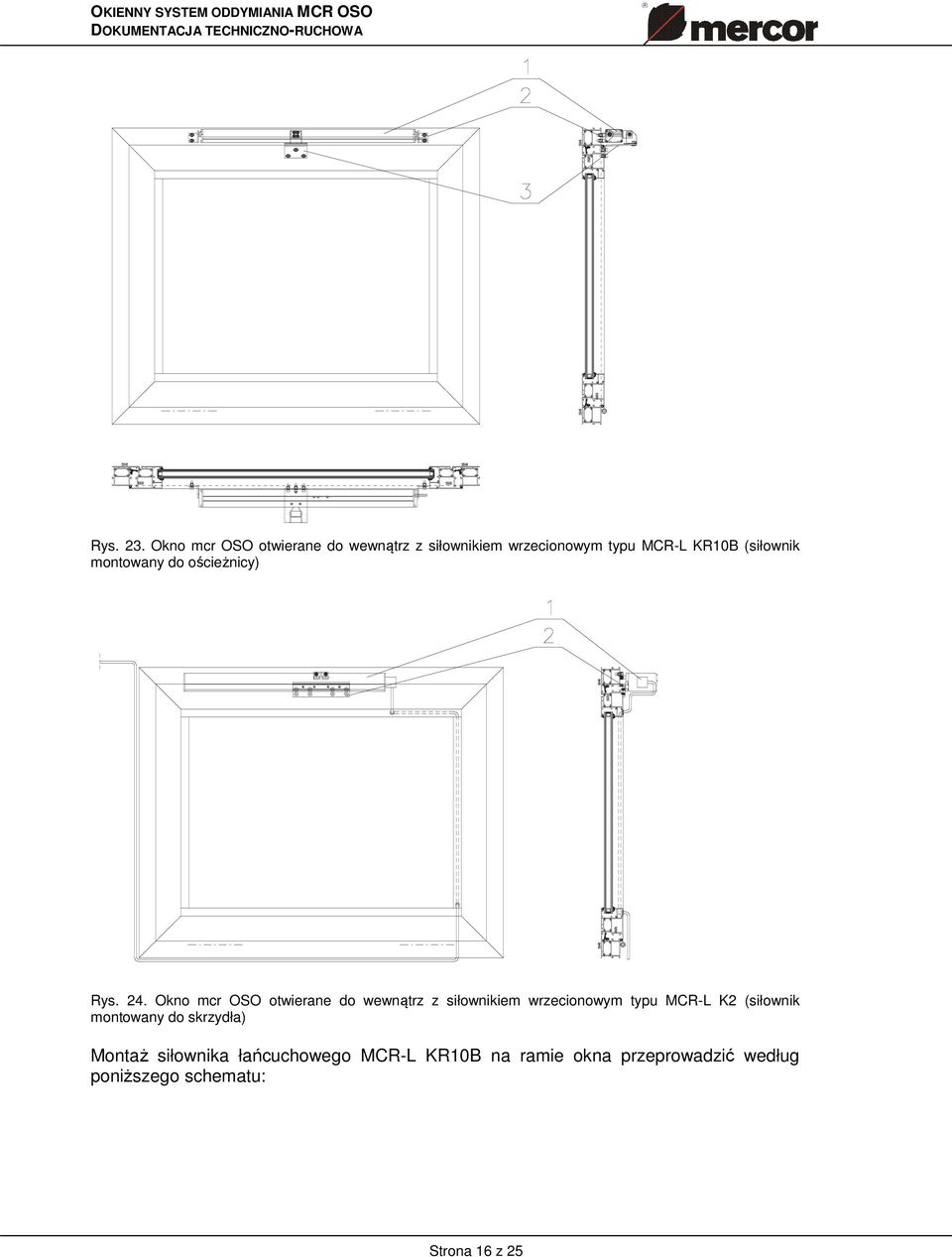

16 Rys. 23. Okno mcr OSO otwierane do wewnątrz z siłownikiem wrzecionowym typu MCR-L KR10B (siłownik montowany do ościeżnicy) Rys. 24. Okno mcr OSO otwierane do wewnątrz z siłownikiem wrzecionowym typu MCR-L K2 (siłownik montowany do skrzydła) Montaż siłownika łańcuchowego MCR-L KR10B na ramie okna przeprowadzić według poniższego schematu: Strona 16 z 25

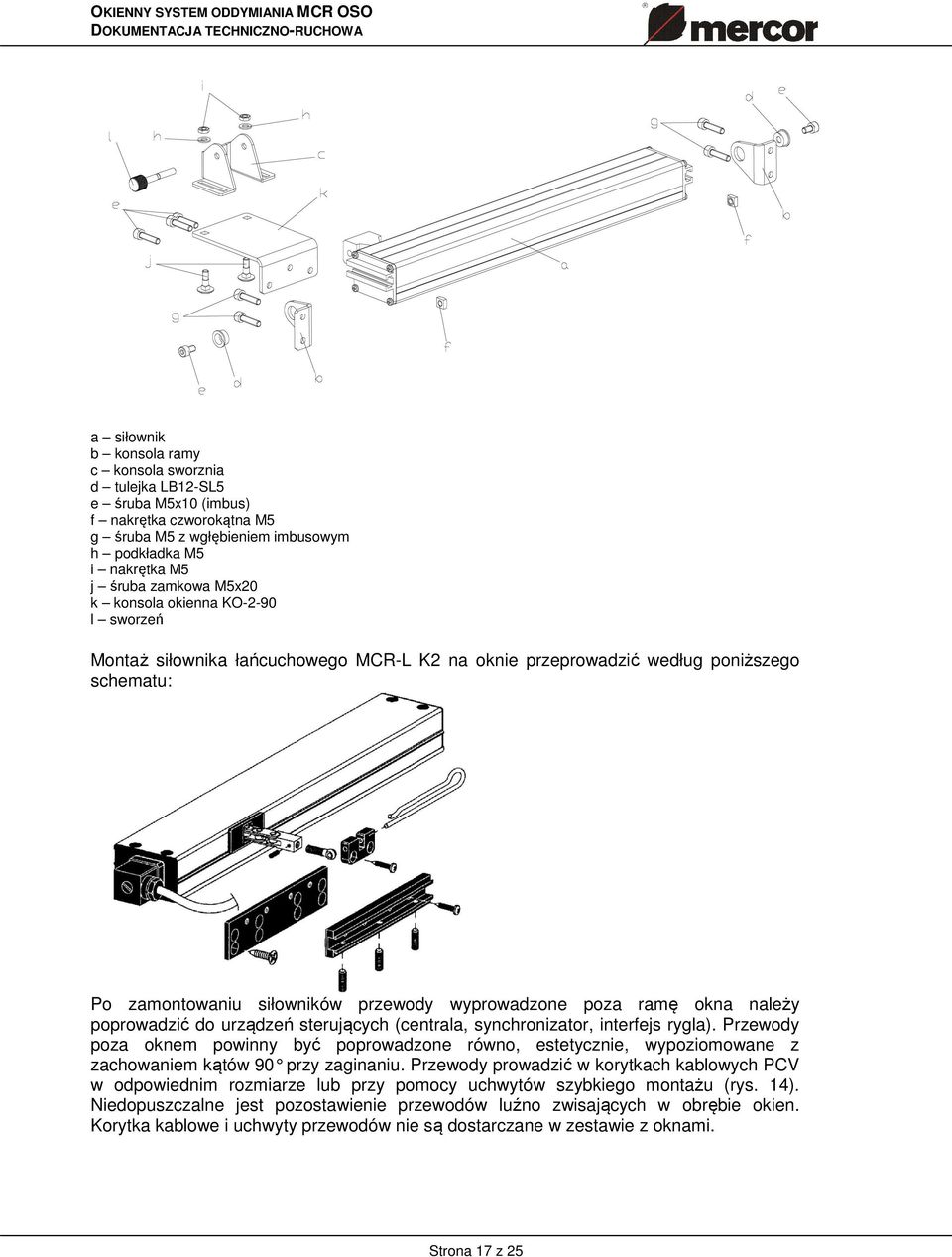

17 a siłownik b konsola ramy c konsola sworznia d tulejka LB12-SL5 e śruba M5x10 (imbus) f nakrętka czworokątna M5 g śruba M5 z wgłębieniem imbusowym h podkładka M5 i nakrętka M5 j śruba zamkowa M5x20 k konsola okienna KO-2-90 l sworzeń Montaż siłownika łańcuchowego MCR-L K2 na oknie przeprowadzić według poniższego schematu: Po zamontowaniu siłowników przewody wyprowadzone poza ramę okna należy poprowadzić do urządzeń sterujących (centrala, synchronizator, interfejs rygla). Przewody poza oknem powinny być poprowadzone równo, estetycznie, wypoziomowane z zachowaniem kątów 90 przy zaginaniu. Przewody prowadzić w korytkach kablowych PCV w odpowiednim rozmiarze lub przy pomocy uchwytów szybkiego montażu (rys. 14). Niedopuszczalne jest pozostawienie przewodów luźno zwisających w obrębie okien. Korytka kablowe i uchwyty przewodów nie są dostarczane w zestawie z oknami. Strona 17 z 25

18 OKIENNY SYSTEM ODDYMIANIA MCR OSO 5.4. MONTAŻ URZĄDZEŃ STERUJĄCYCH W KLAPACH ŚWIETLIKOWYCH Z SIŁOWNIKAMI WRZECIONOWYMI Widok i przekroje klapy świetlikowej przedstawione są na rysunku 25. a) b) Rys. 25. Widok i przekroje klapy świetlikowej - a) klapa zamknięta, b) klapa otwarta Strona 18 z 25

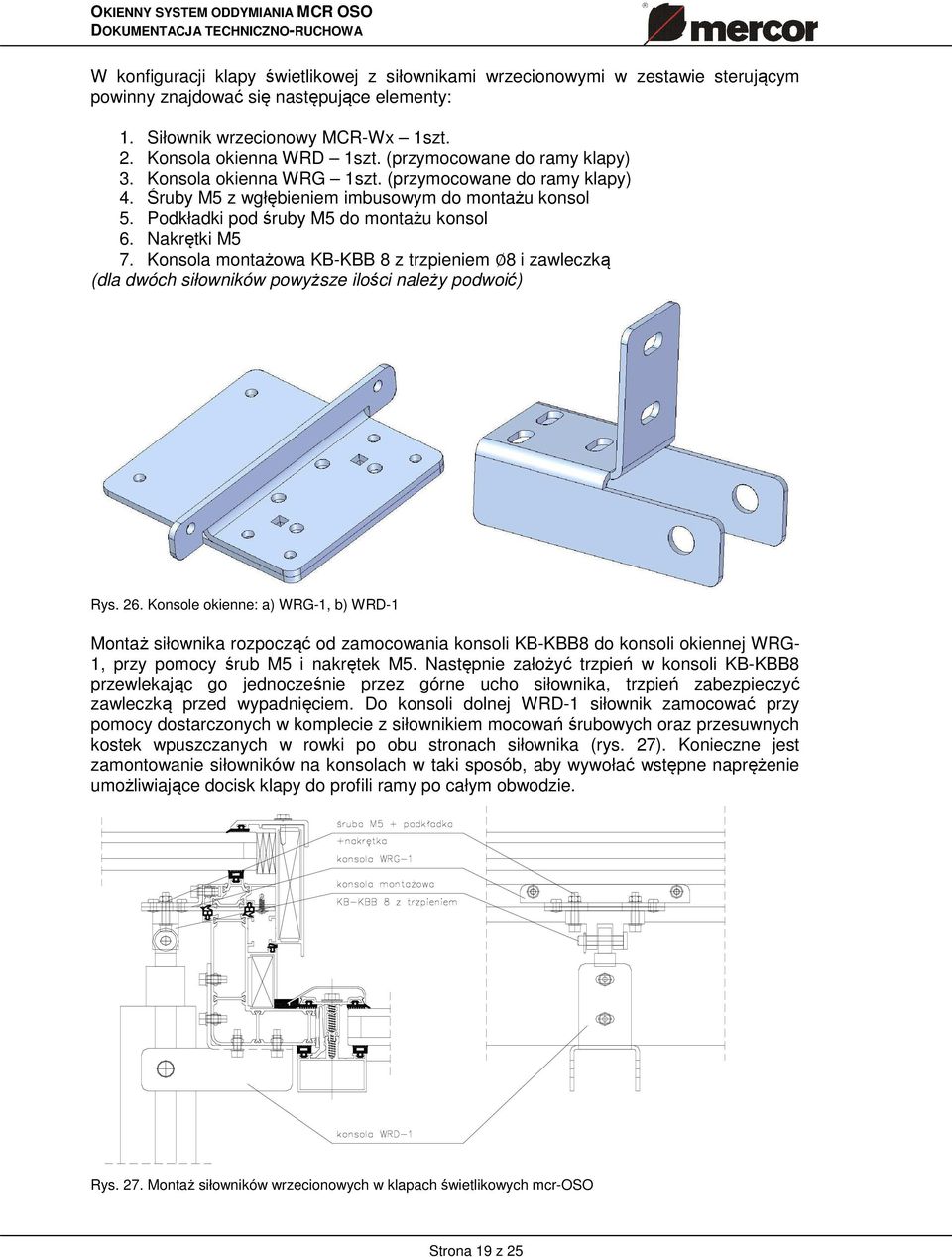

19 W konfiguracji klapy świetlikowej z siłownikami wrzecionowymi w zestawie sterującym powinny znajdować się następujące elementy: 1. Siłownik wrzecionowy MCR-Wx 1szt. 2. Konsola okienna WRD 1szt. (przymocowane do ramy klapy) 3. Konsola okienna WRG 1szt. (przymocowane do ramy klapy) 4. Śruby M5 z wgłębieniem imbusowym do montażu konsol 5. Podkładki pod śruby M5 do montażu konsol 6. Nakrętki M5 7. Konsola montażowa KB-KBB 8 z trzpieniem 8 i zawleczką (dla dwóch siłowników powyższe ilości należy podwoić) Rys. 26. Konsole okienne: a) WRG-1, b) WRD-1 Montaż siłownika rozpocząć od zamocowania konsoli KB-KBB8 do konsoli okiennej WRG- 1, przy pomocy śrub M5 i nakrętek M5. Następnie założyć trzpień w konsoli KB-KBB8 przewlekając go jednocześnie przez górne ucho siłownika, trzpień zabezpieczyć zawleczką przed wypadnięciem. Do konsoli dolnej WRD-1 siłownik zamocować przy pomocy dostarczonych w komplecie z siłownikiem mocowań śrubowych oraz przesuwnych kostek wpuszczanych w rowki po obu stronach siłownika (rys. 27). Konieczne jest zamontowanie siłowników na konsolach w taki sposób, aby wywołać wstępne naprężenie umożliwiające docisk klapy do profili ramy po całym obwodzie. Rys. 27. Montaż siłowników wrzecionowych w klapach świetlikowych mcr-oso Strona 19 z 25

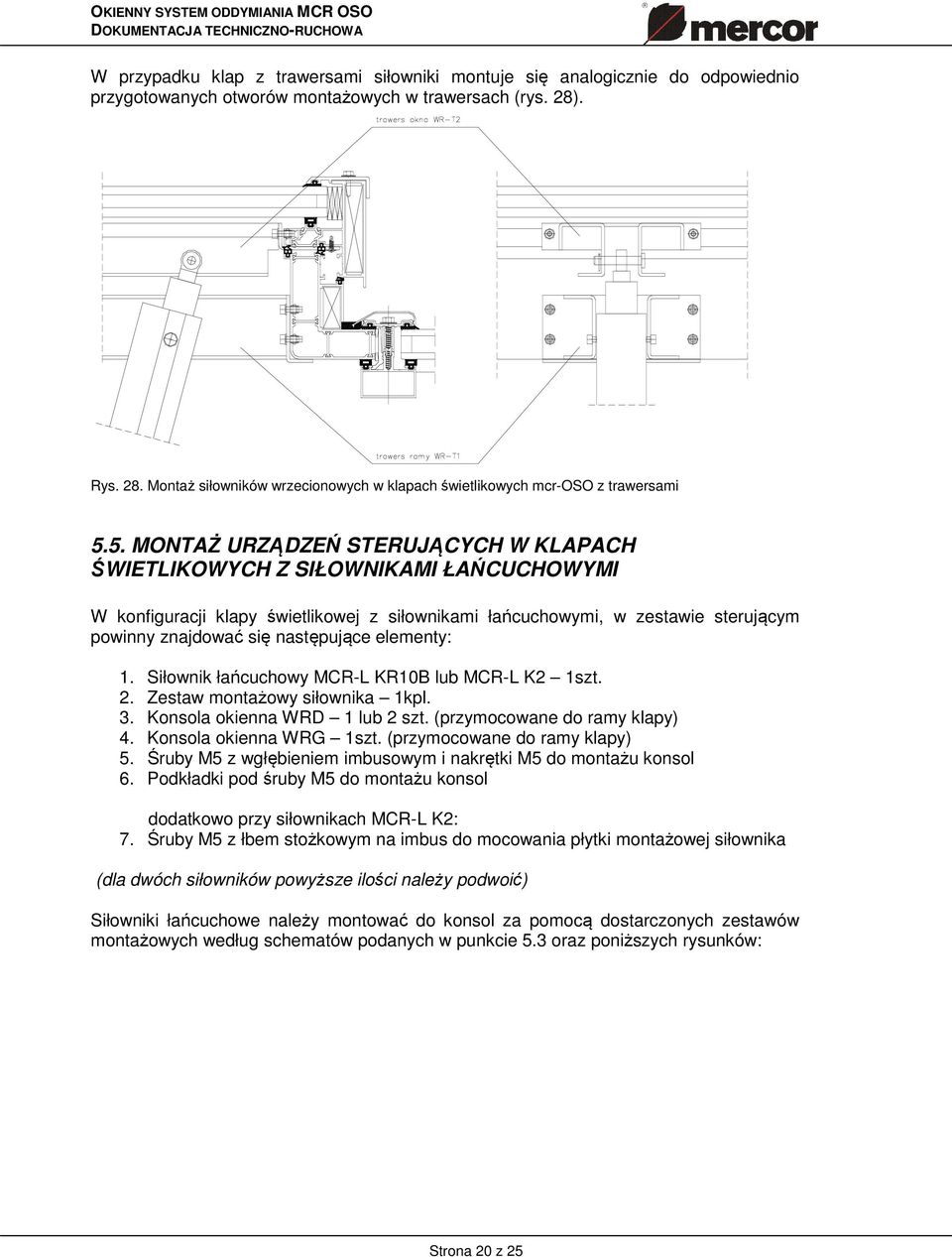

20 W przypadku klap z trawersami siłowniki montuje się analogicznie do odpowiednio przygotowanych otworów montażowych w trawersach (rys. 28). Rys. 28. Montaż siłowników wrzecionowych w klapach świetlikowych mcr-oso z trawersami 5.5. MONTAŻ URZĄDZEŃ STERUJĄCYCH W KLAPACH ŚWIETLIKOWYCH Z SIŁOWNIKAMI ŁAŃCUCHOWYMI W konfiguracji klapy świetlikowej z siłownikami łańcuchowymi, w zestawie sterującym powinny znajdować się następujące elementy: 1. Siłownik łańcuchowy MCR-L KR10B lub MCR-L K2 1szt. 2. Zestaw montażowy siłownika 1kpl. 3. Konsola okienna WRD 1 lub 2 szt. (przymocowane do ramy klapy) 4. Konsola okienna WRG 1szt. (przymocowane do ramy klapy) 5. Śruby M5 z wgłębieniem imbusowym i nakrętki M5 do montażu konsol 6. Podkładki pod śruby M5 do montażu konsol dodatkowo przy siłownikach MCR-L K2: 7. Śruby M5 z łbem stożkowym na imbus do mocowania płytki montażowej siłownika (dla dwóch siłowników powyższe ilości należy podwoić) Siłowniki łańcuchowe należy montować do konsol za pomocą dostarczonych zestawów montażowych według schematów podanych w punkcie 5.3 oraz poniższych rysunków: Strona 20 z 25

21 Rys. 29. Montaż siłowników łańcuchowych MCR-L KR10B w klapach świetlikowych mcr-oso Rys. 30. Montaż siłowników łańcuchowych MCR-L K2 w klapach świetlikowych mcr-oso 6. STEROWANIE ELEKTRYCZNE Sposób podłączenia siłowników mcr-wx, mcr-sx (polaryzacja przewodów): przewód brązowy + przewód brązowy wrzeciono wsuwa się wrzeciono wysuwa sie przewód niebieski przewód niebieski + Do sterowania i zasilania siłowników elektrycznych okien i klap świetlikowych mcr-oso należy stosować centrale sterowania oddymianiem i wentylacją MCR9705 lub MCR0204, firmy MERCOR, wraz z modułami rozszerzającymi MCRR04xx. W przypadku okien wyposażonych w zestaw rygla VLD 51/038, wyłącznika krańcowego i interfejsu rygla mcr-ir1 należy zastosować poniższy schemat połączeniowy: Strona 21 z 25

22 Strona 22 z 25

23 7. KONSERWACJA OKIEN I KLAP ŚWIETLIKOWYCH Konserwację urządzeń wykonywać z zachowaniem wszystkich niezbędnych zasad BHP, w szczególności związanych z pracą na wysokości, używając odpowiednich środków ochrony osobistej. Podczas eksploatacji konieczne są okresowe konserwacje i przeglądy serwisowe zainstalowanych urządzeń. Czynności serwisowe i konserwacyjne wykonuje autoryzowany serwis MERCOR SA. Czas pomiędzy przeglądami serwisowymi wynosi 6 miesięcy. Pomiędzy przeglądami zalecane są następujące czynności wykonywane przez użytkownika: 1. Sprawdzenie stanu połączeń elektrycznych zwracając szczególnie uwagę na uszkodzenia mechaniczne. 2. Sprawdzenie ramy okiennej lub klapy (czy jest całkowicie zamknięta, dolega na całym obwodzie do ościeżnicy) 3. Okresowe czyszczenie profili/przeszklenia: do czyszczenia należy używać gąbki lub miękkiej tkaniny oraz letniej wody z dodatkiem łagodnych środków czyszczących stosowanych powszechnie w gospodarstwie domowym. Profili i przeszklenia nie można szorować szczotkami i ostrymi przedmiotami. Nie można stosować środków ściernych, silnie alkalicznych, rozpuszczalników itp. W wątpliwych przypadkach przeprowadzić próbę środka czyszczącego na próbce lub małej powierzchni. 8. WARUNKI GWARANCJI i SERWISU 1. MERCOR SA udziela 12-miesięcznej gwarancji jakości na urządzenia, licząc od daty zakupu, o ile umowa nie stanowi inaczej. 2. Jeżeli w okresie obowiązywania gwarancji ujawnią się wady fizyczne urządzeń, MERCOR SA zobowiązuje się do ich usunięcia w terminie nie dłuższym niż 21 dni licząc od daty otrzymania pisemnego zgłoszenia, z zastrzeżeniem pkt W przypadku wad powstałych na skutek niewłaściwej eksploatacji urządzeń lub z innych przyczyn wskazanych w pkt. 6, Kupujący /uprawniony z gwarancji zostanie obciążony kosztami ich usunięcia. 4. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w sprzedanych urządzeniach. 5. MERCOR SA zastrzega sobie prawo przedłużenia czasu naprawy w przypadku napraw skomplikowanych albo wymagających zakupu niestandardowych podzespołów [elementów] lub części zamiennych. 6. Gwarancja nie obejmuje: uszkodzeń i awarii urządzeń spowodowanych nieprawidłową eksploatacją, ingerencją użytkownika, brakiem okresowych przeglądów technicznych i niewykonaniem czynności konserwacyjnych; uszkodzeń urządzeń powstałych z przyczyn innych niż leżące po stronie MERCOR SA, w szczególności: zdarzeń losowych, w postaci: deszczu nawalnego, powodzi, huraganu, zalania, uderzenia piorunu, przepięć w sieci elektrycznej, eksplozji, gradu, upadku pojazdu powietrznego, ognia, lawiny, obsuwania się ziemi oraz wtórnych uszkodzeń wynikłych z w/w przyczyn. Za deszcz nawalny uważa się deszcz o współczynniku wydajności o wartości co najmniej 4, ustalonym przez IMiGW. W przypadku braku możliwości ustalenia współczynnika, o którym mowa w zdaniu poprzedzającym, pod uwagę brany będzie stan faktyczny oraz rozmiar szkód w miejscu ich powstania, które świadczyć będą o działaniu deszczu nawalnego. Za huragan uważa się wiatr o prędkości nie mniejszej niż 17,5 m/s (uszkodzenia uważa się za spowodowanie przez huragan, jeżeli w najbliższym sąsiedztwie stwierdzono działanie huraganu); uszkodzeń powstałych w wyniku zaniechania obowiązku niezwłocznego zgłoszenia ujawnionej wady; pogorszenia jakości powłok spowodowanych procesami naturalnego ich starzenia (blaknięcie, utlenianie); wad spowodowanych użyciem ściernych lub agresywnych środków czyszczących; części podlegających naturalnemu zużyciu podczas eksploatacji (np. uszczelki), chyba że wystąpiła w nich wada fabryczna; uszkodzeń powstałych w wyniku działania agresywnych czynników zewnętrznych, w szczególności chemicznych i biologicznych. Strona 23 z 25

24 7. Każda wada objęta gwarancją winna być zgłoszona do MERCOR SA niezwłocznie, to jest w ciągu 7 dni od momentu ujawnienia. 8. Kupujący/uprawniony z gwarancji jest zobowiązany do właściwej eksploatacji, przeprowadzania okresowych (min. 2 razy w roku) przeglądów technicznych i czynności konserwacyjnych 9. Gwarancja wygasa ze skutkiem natychmiastowym w przypadku: gdy Kupujący/uprawniony z gwarancji wprowadzi zmiany konstrukcyjne we własnym zakresie bez uprzedniego uzgodnienia tego faktu z MERCOR SA, gdy okresowe przeglądy techniczne i czynności konserwacyjne nie były wykonywane w terminie lub były wykonywane przez osoby nieuprawnione lub serwis nie posiadający autoryzacji MERCOR SA albo gdy urządzenia były nieprawidłowo eksploatowane, jakiejkolwiek ingerencji osób nieupoważnionych poza czynnościami wchodzącymi w zakres normalnej eksploatacji urządzeń. 10. W przypadkach określonych w pkt. 9 wyłączona jest ponadto odpowiedzialność MERCOR SA z tytułu rękojmi. W sprawach nie uregulowanych niniejszymi warunkami gwarancji zastosowanie mają odpowiednie przepisy Kodeksu Cywilnego. Serwis 1. Urządzenia powinny być poddawane okresowych przeglądom technicznym i czynnościom konserwacyjnym co 6 miesięcy w ciągu całego okresu ich eksploatacji ( 3 ust. 3 Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 2006 roku w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów Dz. U. z 2006 r. Nr 80, poz. 563). 2. Okresowe przeglądy techniczne i czynności konserwacyjne powinny być przeprowadzane przez firmy posiadające stosowną autoryzację MERCOR SA ( 3 ust. 3 Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 2006 roku w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów Dz. U. z 2006 r. Nr 80, poz. 563). 3. W sprawach związanych z przeglądami technicznymi i konserwacją, serwisem urządzeń prosimy kontaktować się z Działem Serwisu pod tel. 58/ w. 174, 127, 173, 175, 176, 177, 180 lub nr faxu 58/ w godz (pon-pt). Strona 24 z 25
