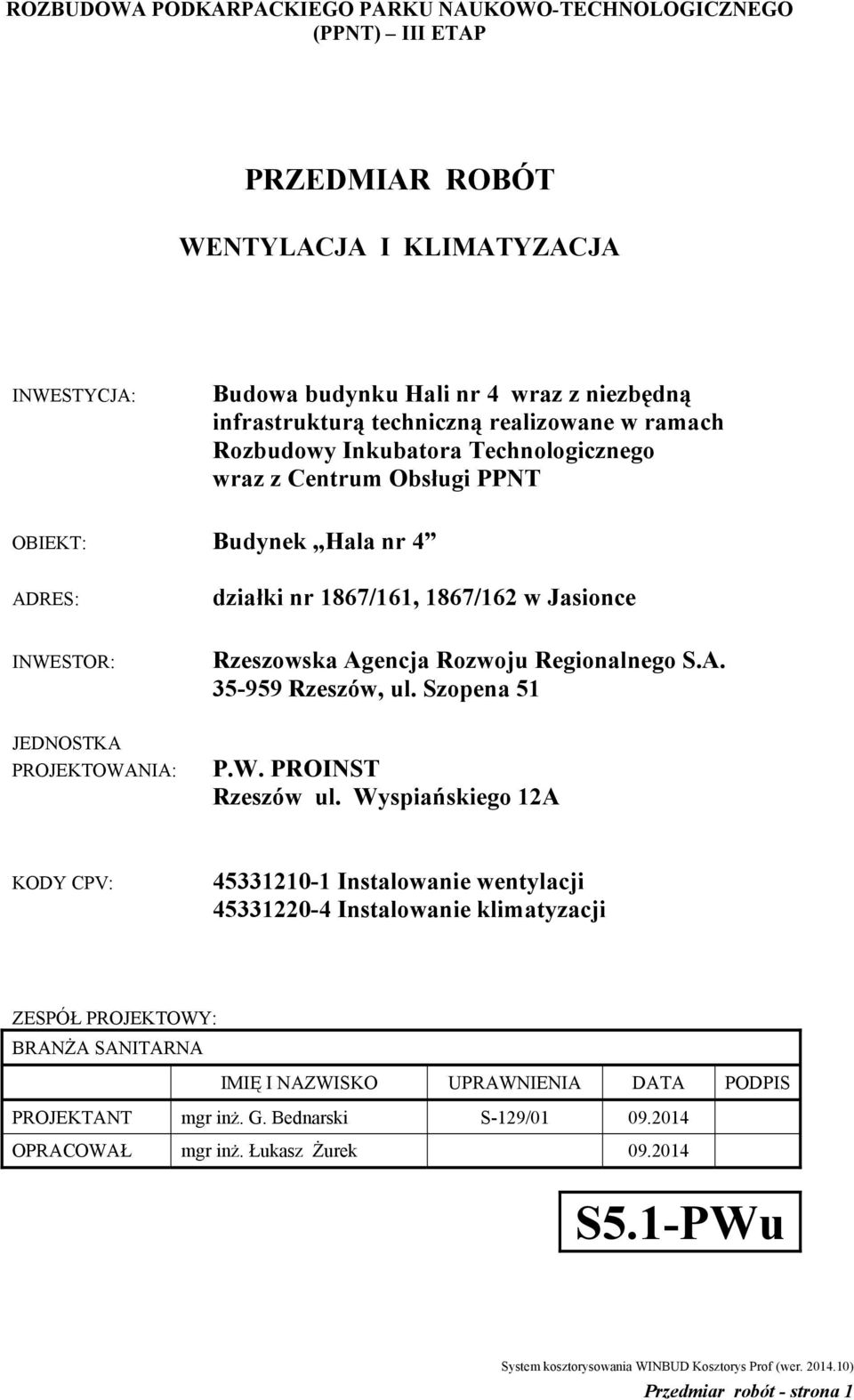

1 ROZBUDOWA PODKARPACKIEGO PARKU NAUKOWO-TECHNOLOGICZNEGO (PPNT) III ETAP PRZEDMIAR ROBÓT WENTYLACJA I KLIMATYZACJA INWESTYCJA: Budowa budynku Hali nr 4 wraz z niezbędną infrastrukturą techniczną realizowane w ramach Rozbudowy Inkubatora Technologicznego wraz z Centrum Obsługi PPNT OBIEKT: Budynek Hala nr 4 ADRES: działki nr 1867/161, 1867/162 w Jasionce INWESTOR: Rzeszowska Agencja Rozwoju Regionalnego S.A Rzeszów, ul. Szopena 51 JEDNOSTKA PROJEKTOWANIA: P.W. PROINST Rzeszów ul. Wyspiańskiego 12A KODY CPV: Instalowanie wentylacji Instalowanie klimatyzacji ZESPÓŁ PROJEKTOWY: BRANŻA SANITARNA IMIĘ I NAZWISKO UPRAWNIENIA DATA PODPIS PROJEKTANT mgr inż. G. Bednarski S-129/ OPRACOWAŁ mgr inż. Łukasz Żurek S5.1-PWu Przedmiar robót - strona 1

2 Przedmiar Robót 1. Wentylacja i klimatyzacja 1.1 AW-090 Kalkulacja indywidualna - centrala wentylacyjna - układ NW1.1 wraz z automatyka 1.2 AW-090 Kalkulacja indywidualna - centrala wentylacyjna - układ NW1.2 wraz z automatyka 1.3 AW-090 Kalkulacja indywidualna - centrala wentylacyjna - układ NW1.3 wraz z automatyka 1.4 AW-090 Kalkulacja indywidualna - centrala wentylacyjna - układ NW1.4 wraz z automatyka 1.5 AW-090 Kalkulacja indywidualna - centrala wentylacyjna - układ NW1.5 wraz z automatyka 1.6 AW-090 Kalkulacja indywidualna - centrala wentylacyjna - układ NW1.6 wraz z automatyka 1.7 AW-090 Kalkulacja indywidualna - centrala wentylacyjna - układ N2.1 wraz z automatyka 1.8 AW-090 Kalkulacja indywidualna - centrala wentylacyjna - układ N2.2 wraz z automatyka 1.9 AW-090 Kalkulacja indywidualna - centrala wentylacyjna - układ N2.3 wraz z automatyka 1.10 AW-090 Kalkulacja indywidualna - agregat do centrali wentylacyjnej NW AW-090 Kalkulacja indywidualna - agregat do centrali wentylacyjnej NW AW-090 Kalkulacja indywidualna - agregat do centrali wentylacyjnej NW AW-090 Kalkulacja indywidualna - agregat do centrali wentylacyjnej NW AW-090 Kalkulacja indywidualna - agregat do centrali wentylacyjnej NW AW-090 Kalkulacja indywidualna - agregat do centrali wentylacyjnej NW AW-090 Kalkulacja indywidualna - agregat do centrali wentylacyjnej NW AW-090 Kalkulacja indywidualna - agregat do centrali wentylacyjnej NW KNR 2-17W Czerpnie ścienne prostokątne 350x400 mm 1.19 KNR 2-17W Analogia - nawiewniki 300x8 ze skrzynką przyłączeniową ,00 73,00 szt Przedmiar robót - strona 2

3 1.20 KNR 2-17W Analogia - wywiewniki 300x8 ze skrzynką przyłączeniową , KNR 2-17W Analogia - nawiewniki 400x16 ze skrzynką przyłączeniową , KNR 2-17W Analogia - wywiewniki 400x16 ze skrzynką przyłączeniową , KNR 2-17W Analogia - nawiewniki 500x24 ze skrzynką przyłączeniową 1.24 KNR 2-17W Analogia - wywiewniki 500x24 ze skrzynką przyłączeniową 1.25 KNR 2-17W Analogia - wywiewniki 600x24 ze skrzynką przyłączeniową 1.26 KNR 2-17W Analogia - nawiewniki VDL 800 lub równoważne 1.27 KNR 2-17W Analogia - nawiewniki VDL 400 lub równoważne 1.28 KNR Analogia - zawory powietrzne nawiewne , KNR Analogia - zawory powietrzne wywiewne , KNR 2-17W Tłumiki akustyczne płytowe prostokątne o wymiarach 520x250x1000 mm 1.31 KNR 2-17W Tłumiki akustyczne płytowe prostokątne o wymiarach 1245x940x2000 mm 1.32 KNR 2-17W Tłumiki akustyczne płytowe prostokątne o wymiarach 1225x920x2000 mm 1.33 KNR 2-17W Tłumiki akustyczne płytowe prostokątne o wymiarach 940x940x2000 mm 1.34 KNR 2-17W Tłumiki akustyczne płytowe prostokątne o wymiarach 920x920x2000 mm 1.35 KNR 2-17W Tłumiki akustyczne płytowe prostokątne o wymiarach 940x940x2500 mm 1.36 KNR 2-17W Tłumiki akustyczne płytowe prostokątne o wymiarach 940x640x2500 mm 1.37 KNR 2-17W Tłumiki akustyczne płytowe prostokątne o wymiarach 920x620x2000 mm 1.38 KNR 2-17W Tłumiki akustyczne płytowe prostokątne o wymiarach 920x620x2500 mm 6 1 5,00 szt 14,00 szt 3,00 szt 4 2,00 szt 15,00 szt 2 2,00 szt 3,00 szt 3,00 szt 2,00 szt 2,00 szt Przedmiar robót - strona 3

4 1.39 KNR 2-17W Tłumiki akustyczne płytowe prostokątne o wymiarach 940x500x2500 mm 1.40 KNR 2-17W Tłumiki akustyczne płytowe prostokątne o wymiarach 920x500x2250 mm 1.41 KNR Tłumiki akustyczne rurowe z grubością izolacji 100 mm o średnicy 100 mm o długości L=500 mm 1.42 KNR Tłumiki akustyczne rurowe z grubością izolacji 100 mm o średnicy 200 mm o długości L=500 mm 1.43 KNR Tłumiki akustyczne rurowe z grubością izolacji 100 mm o średnicy 200 mm o długości L=1000 mm 1.44 KNR Tłumiki akustyczne rurowe z grubością izolacji 100 mm o średnicy 250 mm o długości L=1000 mm 1.45 KNR Tłumiki akustyczne rurowe z grubością izolacji 100 mm o średnicy 315 mm o długości L=500 mm 1.46 KNR Tłumiki akustyczne rurowe z grubością izolacji 100 mm o średnicy 315 mm o długości L=1000 mm 1.47 KNR 2-17W Klapa p.poż dn250 mm z siłownikiem ze sprężyną powrotną 1.48 KNR 2-17W Klapa p.poż dn100 mm z siłownikiem ze sprężyną powrotną 1.49 KNR Analogia - regulator TVRK o średnicy dn125 mm 1.50 KNR Analogia - regulator TVLK o średnicy dn250 mm 1.51 KNR Analogia - regulator TVR o średnicy dn200 mm 1.52 KNR Analogia - regulator TVR o średnicy dn250 mm z kontrolerem 1.53 KNR Analogia regulator stałego wydatku o średnicy 100 mm 1.54 KNR Analogia regulator stałego wydatku o średnicy 125 mm 1.55 KNR Analogia regulator stałego wydatku o średnicy 160 mm 1.56 KNR Analogia regulator stałego wydatku o średnicy 200 mm 1.57 KNR Analogia regulator stałego wydatku o średnicy 250 mm 1.58 KNR Analogia regulator stałego wydatku o średnicy 315 mm 19,00 szt 2,00 szt 14,00 szt 10,00 szt 19,00 szt 0,00 szt 0,00 szt 3,00 szt 25,00 szt Przedmiar robót - strona 4

5 1.59 KNR Przewody wentylacyjne kołowe typ B/I z blachy stalowej ocynkowane o średnicy do 200 mm przy udziale kształtek do 55% - cz. produkcyjna 1. dn ,14*0,1*25*2 15, ,14*0,1*11 3,45 4. dn ,463 4,46 6. dn ,59+13,372 79,96 8. dn ,67 11, Suma 115, Przeniesienie pomnożone 13. 1,05 121, KNR Przewody wentylacyjne kołowe typ B/I z blachy stalowej ocynkowanej o średnicy do 315 mm przy udziale kształtek do 55% - cz. produkcyjna 1. dn ,902 11,90 3. dn ,225 4, ,14*0,315*25 24, Suma 40,85 8. Przeniesienie pomnożone 9. 1,05 42, KNR Przewody wentylacyjne kołowe typ B/I z blachy stalowej ocynkowanej o średnicy do 400 mm przy udziale kształtek do 55% - cz. produkcyjna 1. 13,057 13, Suma 13,06 4. Przeniesienie pomnożone 5. 1,05 13, KNR Przewody wentylacyjne kołowe typ B/I z blachy stalowej ocynkowanej o średnicy do 630 mm przy udziale kształtek do 55% - cz. produkcyjna 1. dn , , Suma 542,75 5. Przeniesienie pomnożone 6. 1,05 569, KNR Przewody wentylacyjne z blachy stalowej ocynkowanej prostokątne typ A/I o obwodzie do 4400 mm przy udziale kształtek do 65% - produkcyjna , , Suma 665,33 4. Przeniesienie pomnożone 5. 1,05 698,59 121,01 m2 42,90 m2 13,71 m2 569,89 m2 698,59 m KNR Przewody wentylacyjne z blachy stalowej ocynkowanej prostokątne typ A/I o obwodzie do 4400 mm przy udziale kształtek do 65% - produkcyjna dach 1. 95,347 95, Suma 95,35 100,11 m2 Przedmiar robót - strona 5

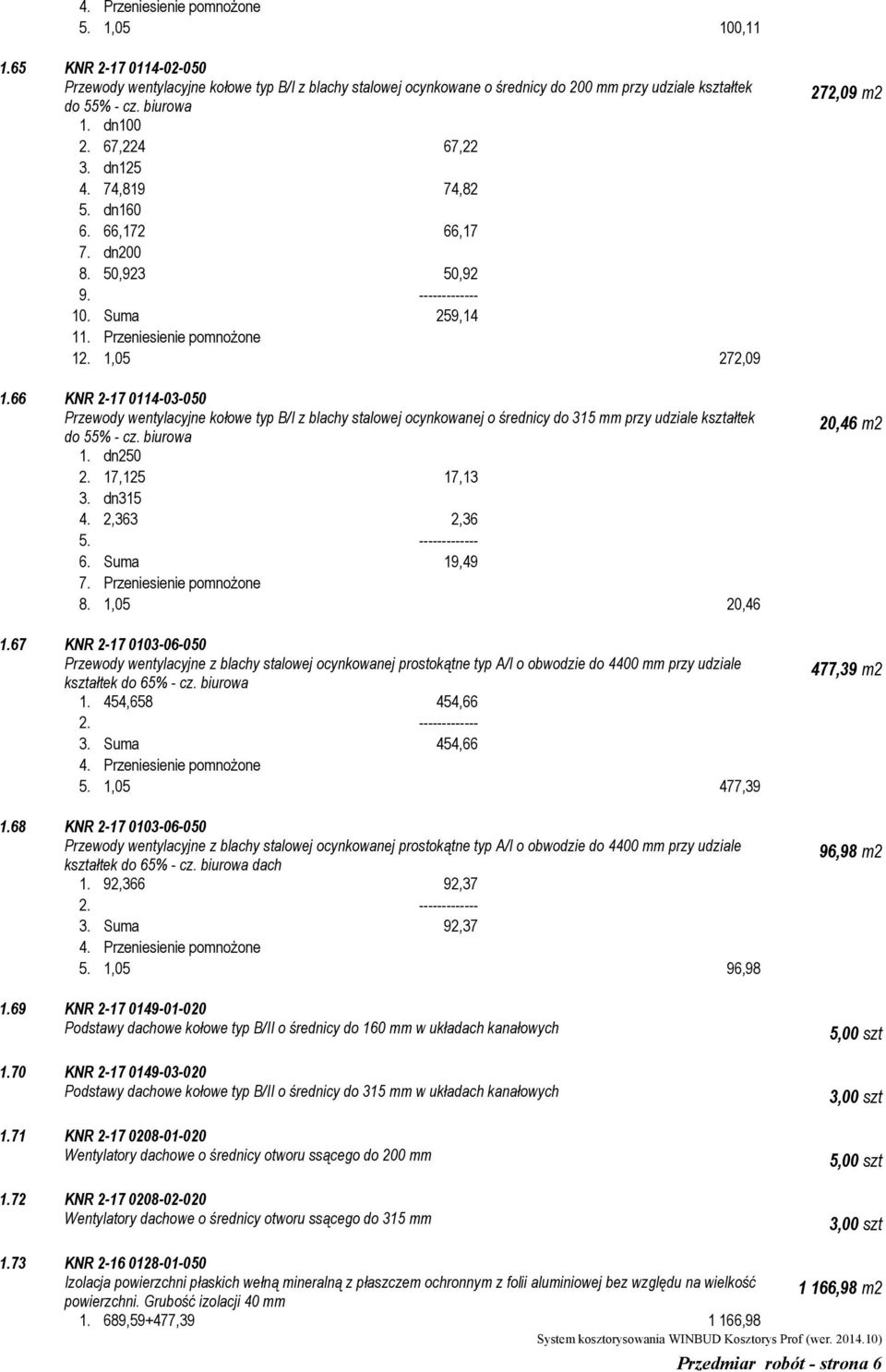

6 4. Przeniesienie pomnożone 5. 1,05 100, KNR Przewody wentylacyjne kołowe typ B/I z blachy stalowej ocynkowane o średnicy do 200 mm przy udziale kształtek do 55% - cz. biurowa 1. dn ,224 67,22 3. dn ,819 74,82 5. dn ,172 66,17 7. dn ,923 50, Suma 259, Przeniesienie pomnożone 12. 1,05 272, KNR Przewody wentylacyjne kołowe typ B/I z blachy stalowej ocynkowanej o średnicy do 315 mm przy udziale kształtek do 55% - cz. biurowa 1. dn ,125 17,13 3. dn ,363 2, Suma 19,49 7. Przeniesienie pomnożone 8. 1,05 20, KNR Przewody wentylacyjne z blachy stalowej ocynkowanej prostokątne typ A/I o obwodzie do 4400 mm przy udziale kształtek do 65% - cz. biurowa , , Suma 454,66 4. Przeniesienie pomnożone 5. 1,05 477, KNR Przewody wentylacyjne z blachy stalowej ocynkowanej prostokątne typ A/I o obwodzie do 4400 mm przy udziale kształtek do 65% - cz. biurowa dach 1. 92,366 92, Suma 92,37 4. Przeniesienie pomnożone 5. 1,05 96, KNR Podstawy dachowe kołowe typ B/II o średnicy do 160 mm w układach kanałowych 1.70 KNR Podstawy dachowe kołowe typ B/II o średnicy do 315 mm w układach kanałowych 1.71 KNR Wentylatory dachowe o średnicy otworu ssącego do 200 mm 1.72 KNR Wentylatory dachowe o średnicy otworu ssącego do 315 mm 272,09 m2 20,46 m2 477,39 m2 96,98 m2 5,00 szt 3,00 szt 5,00 szt 3,00 szt 1.73 KNR Izolacja powierzchni płaskich wełną mineralną z płaszczem ochronnym z folii aluminiowej bez względu na wielkość powierzchni. Grubość izolacji 40 mm 1 166,98 m ,59+477, ,98 Przedmiar robót - strona 6

7 1.74 KNR Izolacja powierzchni płaskich wełną mineralną pod blachą aluminiową bez względu na wielkość powierzchni. Grubość izolacji 80 mm ,09+96,98 369,07 369,07 m2 2. Klimatyzacja 2.1 KNR Rurociągi z rur miedzianych,instalacja obiegu freonu.średnica rurociągu 6,35 mm wraz z kształtkami 1. 0,12*(3,5+3,0+3,5+3,0+2,5+1,8+2,0+5,5+5,0+ 5,5+1,5+5,5+1,5+4,0+4,5+1,2+3,8+7,0+2,0+1 2,0) 2.2 KNR Rurociągi z rur miedzianych,instalacja obiegu freonu.średnica rurociągu 9,52 mm wraz z kształtkami 1. 0,20*(5,5+3,5+4,7+2,3+6*2,5+5,5+1,5+3,5+11,5+7*2,5+5,0+5,0+4,0+2,0+4,5+1,2+11,5+7,0 +0,5+6*2,5+4,5+5,0+1,5+11,5+8,5) 2.3 KNR Rurociągi z rur miedzianych,instalacja obiegu freonu.średnica rurociągu 12,70 mm wraz z kształtkami 1. 0,27*(3,5+3,0+3,5+3,0+12,5+5,5+4,0+2,5+3,0 +2,5+1,8+3,5+2,0+5,5+5,0+5,5+14,5+6,0+8,5 +1,5+5,5+3,0+5,5+5,0+15,0+4,5+2,5+11,5+1, 5+4,0+4,5+1,2+3,8+7,0+9,5+10,5+12,5+2,0+ 1,5+6,0+12,0+12,0+3,5+3,5+3,5+3,5+3,5+3,5 +6,5) 2.4 KNR Rurociągi z rur miedzianych,instalacja obiegu freonu.średnica rurociągu 15,88 mm wraz z kształtkami 1. 0,42*(5,5+4,7+2,3+6*2,5+5,5+10,5+1,5+3,5+1 1,5+7*2,5+5,0+5,0+3,0+4,0+10,5+2,0+4,5+11,5+7,0+0,5+6*2,5+20,0+2,5+5,0+11,5+8,0+10,0+12,0+7,0+8,5) 9,40 31,44 71,50 96,60 9,40 kg 31,44 kg 71,50 kg 96,60 kg 2.5 KNR Rurociągi z rur miedzianych,instalacja obiegu freonu.średnica rurociągu 19,05 mm wraz z kształtkami 1. 0,51*(3,5+1,2+4,5+1,5) 5,46 5,46 kg 2.6 KNR Rurociągi z rur miedzianych,instalacja obiegu freonu.średnica rurociągu 22,2 mm wraz z kształtkami 1. 0,59*(12,5+5,5+4,0+2,5+3,5+14,5+5,5+5,0+4, 5+11,5+9,5+6,0+3,5+3,5) 2.7 KNR Rurociągi z rur miedzianych,instalacja obiegu freonu.średnica rurociągu 28,58 mm wraz z kształtkami 1. 1,17*(3,0+6,0+8,5+3,0+15,0+3,0+2,5+10,5+2, 5+12,5+1,5+12,0+3,5+3,5+3,5+3,5+6,5) 53,99 117,59 53,99 kg 117,59 kg 2.8 KNR Rurociągi z rur miedzianych,instalacja obiegu freonu.średnica rurociągu 34,92 mm wraz z kształtkami 1. 1,41*(10,5+10,5+20,0+8,0+10,0+12,0+7,0) 109, KNR Izolacja rurociągów o średnicy zewnętrznej 6,5 mm otulinami Thermaflex A/C. Grubość izolacji 13 mm wraz z 1. 9,40/0,12 78,33 109,98 kg 78,33 m Przedmiar robót - strona 7

8 2.10 KNR Izolacja rurociągów o średnicy zewnętrznej 9,5 mm otulinami Thermaflex A/C. Grubość izolacji 13 mm wraz z 1. 31,44/0,20 157, KNR Izolacja rurociągów o średnicy zewnętrznej 12,7 mm, otulinami Thermaflex A/C. Grubość izolacji 20 mm wraz z 1. 71,50/0,27 264, KNR Izolacja rurociągów o średnicy zewnętrznej 15,9 mm, otulinami Thermaflex A/C. Grubość izolacji 20 mm wraz z 1. 96,60/0,42 230, KNR Izolacja rurociągów o średnicy zewnętrznej 19,1 mm, otulinami Thermaflex A/C. Grubość izolacji 20 mm wraz z 1. 5,46/0,51 10, KNR Izolacja rurociągów o średnicy zewnętrznej 22,2 mm, otulinami Thermaflex A/C. Grubość izolacji 20 mm wraz z 1. 53,98/0,59 91, KNR Izolacja rurociągów o średnicy zewnętrznej 28,6 mm, otulinami Thermaflex A/C. Grubość izolacji 20 mm wraz z ,59/1,17 100, KNR Izolacja rurociągów o średnicy zewnętrznej 34,9 mm, otulinami Thermaflex A/C. Grubość izolacji 20 mm wraz z ,98/1,41 78, KNR Analogia - montaż klimatyzatora kasetonowego o mocy chłodniczej 2,8 kw z elementem sterującym 2.18 KNR Analogia - montaż klimatyzatora kasetonowego o mocy chłodniczej 3,6 kw z elementem sterującym 2.19 KNR Analogia - montaż klimatyzatora kasetonowego o mocy chłodniczej 4,5 kw z elementem sterującym 2.20 KNR Analogia - montaż klimatyzatora kasetonowego o mocy chłodniczej 5,6 kw z elementem sterującym 2.21 KNR Analogia - montaż klimatyzatora kasetonowego o mocy chłodniczej 7,1 kw z elementem sterującym 2.22 KNR Analogia - montaż klimatyzatora kasetonowego o mocy chłodniczej 9,0 kw z elementem sterującym 2.23 KNR Analogia - montaż klimatyzatora kasetonowego o mocy chłodniczej 11,2 kw z elementem sterującym 2.24 KNR Analogia - montaż klimatyzatora ściennego 2.25 KNR Jednostki zewnętrzne do klimatyzacji pomieszczeń 2.26 KNR Kalkulacja indywidualna - montaż pompek do odprowadzenia skroplin 157,20 m 264,81 m 230,00 m 10,71 m 91,49 m 100,50 m 78,00 m 6,00 szt 6,00 szt 7,00 szt 27,00 szt 8,00 szt 2,00 szt 16,00 szt 58,00 szt Przedmiar robót - strona 8

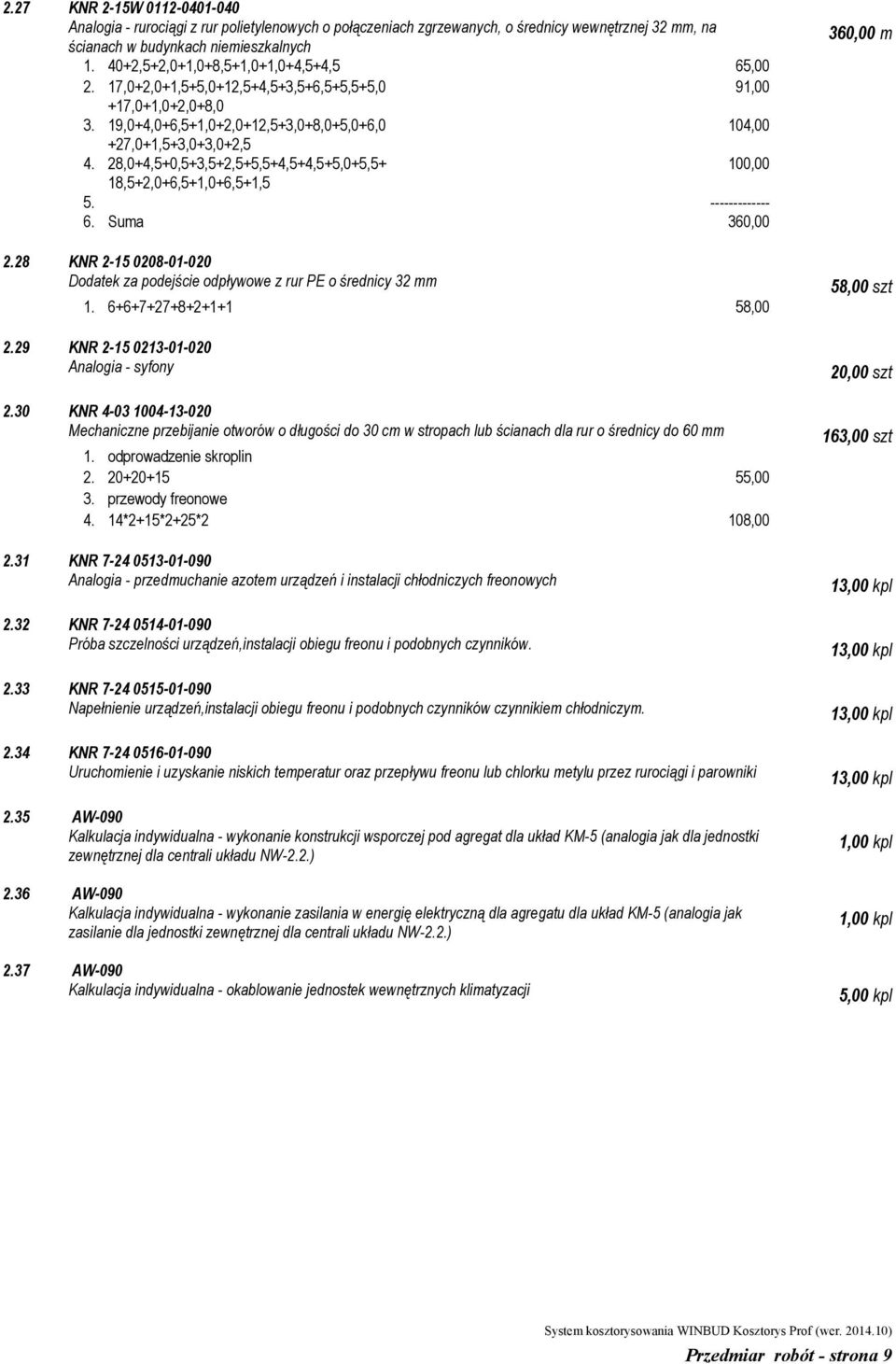

9 2.27 KNR 2-15W Analogia - rurociągi z rur polietylenowych o połączeniach zgrzewanych, o średnicy wewnętrznej 32 mm, na ścianach w budynkach niemieszkalnych ,5+2,0+1,0+8,5+1,0+1,0+4,5+4,5 65, ,0+2,0+1,5+5,0+12,5+4,5+3,5+6,5+5,5+5,0 91,00 +17,0+1,0+2,0+8, ,0+4,0+6,5+1,0+2,0+12,5+3,0+8,0+5,0+6,0 104,00 +27,0+1,5+3,0+3,0+2, ,0+4,5+0,5+3,5+2,5+5,5+4,5+4,5+5,0+5,5+ 100,00 18,5+2,0+6,5+1,0+6,5+1, Suma 360, KNR Dodatek za podejście odpływowe z rur PE o średnicy 32 mm , KNR Analogia - syfony 2.30 KNR Mechaniczne przebijanie otworów o długości do 30 cm w stropach lub ścianach dla rur o średnicy do 60 mm 1. odprowadzenie skroplin ,00 3. przewody freonowe 4. 14*2+15*2+25*2 108, KNR Analogia - przedmuchanie azotem urządzeń i instalacji chłodniczych freonowych 2.32 KNR Próba szczelności urządzeń,instalacji obiegu freonu i podobnych czynników KNR Napełnienie urządzeń,instalacji obiegu freonu i podobnych czynników czynnikiem chłodniczym KNR Uruchomienie i uzyskanie niskich temperatur oraz przepływu freonu lub chlorku metylu przez rurociągi i parowniki 2.35 AW-090 Kalkulacja indywidualna - wykonanie konstrukcji wsporczej pod agregat dla układ KM-5 (analogia jak dla jednostki zewnętrznej dla centrali układu NW-2.2.) 2.36 AW-090 Kalkulacja indywidualna - wykonanie zasilania w energię elektryczną dla agregatu dla układ KM-5 (analogia jak zasilanie dla jednostki zewnętrznej dla centrali układu NW-2.2.) 2.37 AW-090 Kalkulacja indywidualna - okablowanie jednostek wewnętrznych klimatyzacji 360,00 m 58,00 szt 20,00 szt 163,00 szt 13,00 kpl 13,00 kpl 13,00 kpl 13,00 kpl 5,00 kpl Przedmiar robót - strona 9

10 Zestawienie RMS Zestawienie robocizny: Lp. W Kod Nazwa Jedn. Ilość Monter instalacji sanit.i ogrzew.ii r-g 3, Monter instalac.sanit.i ogrzew.iii r-g 13, Monter urządzeń i konst.metalow.ii r-g 1 335, , Monter urządzeń i konst.metalow.iii r-g 552, , Monter urządzeń i konst.metalow.iv r-g 147, , Monter urządzeń i inst.powietrzn.ii r-g 2 730, Monter urządzeń i inst.powietrz.iii r-g 56, Robotnik budowlany I r-g 1 213, , Elektromonter linii i urz.elektr. r-g 222, Izolarz II r-g 758, , Robocizna r-g 464, Robocizna r-g 120,9600 Robocizna pomocnicza Razem: 8 324,9090 Zestawienie materiałów: Lp. W Kod Nazwa Jedn. Ilość Drut stalowy okrągły ocynkowany śr.1,2 mm kg 36, Blacha aluminiowa walcowana grub.1,0 mm kg 1 136, Śruby fundamentowe M 16x200 mm szt 79, Śruby fundamentowe kotwowe do wmurowania kg 32, Wyroby stalowe różne kg 128, Mydło maziste szare 65% kg 1, Acetylen techniczny rozpuszczony kg 10, Tlen techniczny sprężony gat.i/ii m3 18, Podkładki amortyzacyjne gumowe grub.5 mm szt 594, Cement murarski "15" kg 1, Beton zwykły B-20 m3 0, Rury stal.przewodowe b/szwu,cz. 30,0x2,6mm m 31, Rury stal.przewodowe b/szwu,cz. 44,5x2,9mm m 18, Rury miedziane o średnicy 12,7 mm kg 78, Rury miedziane o średnicy 15,88 mm kg 106, Rury miedziane o srednicy 19,05 mm kg 6, Rury miedziane o srednicy 22,2 mm kg 59, Rury miedziane o srednicy 28,58 mm kg 129, Rury miedziane o średnicy 34,92 mm kg 120, Rury miedziane o średnicy 6,35 mm kg 10, Rury miedziane o średnicy 9,52 mm kg 34, Rury z polietylenu PE, PEHD m 388, Kształtki z polietylenu szt 169, Kształtki kanalizacyjne z PCW,różne, 32 mm szt 174, Uchwyty do rur PCW do śred. 32 mm szt 58, Syfony z tworzywa sztucznego szt 20, Przewody went.prostokąt. A/I z bl.stal.oc. m2 727, Kształtki wentylacyjne z blachy st.oc.a/i m2 700, Przewody wentylacyjne kołowe z bl.oc.b/i m2 634, Kształtki wentylacyjne kołowe B/I stal.oc. m2 426, Regulator stałego wydatku dn100 mm szt 19, Regulator stałego wydatku dn125 mm szt 0, Regulator stałego wydatku dn160 mm szt 0,0000 Zestawienie R, M, S - strona 10

11 Regulator stałego wydatku dn200 mm szt 3, Regulator stałego wydatku dn250 mm szt 1, Regulator stałego wydatku dn315 mm szt 25, Regulator zmiennego wydatku o średnicy dn200 mm szt 1, Regulator zmiennego wydatku o średnicy dn250 mm szt 1, Regulator zmiennego wydatku o średnicy dn125 mm na czynnik agresywny szt 1, Regulator zmiennego wydatku o średnicy dn250 mm na czynnik agresywny szt 1, Klapa p.poz o srednicy dn100 mm z siłownikiem ze sprężyną zwrotną szt 1, Tłumik akuststyczny prostokatny 1225x920x2000 mm szt 3, Klapa p.poz o srednicy dn250 mm z siłownikiem ze sprężyną zwrotną szt 1, Tłumik akuststyczny prostokatny 1245x940x2000 mm szt 3, Zawór powietrzny nawiewny szt 15, Zawór powietrzny wywiewny szt 21, Nawiewnik wirowy 300x8 ze skrzynką przyłączeniową szt 73, Nawiewnik wirowy 400x16 ze skrzynką przyłączeniową szt 11, Nawiewnik wirowy 500x24 ze skrzynką przyłączeniową szt 14, Czerpnia ścienna AWK 350x400 szt 1, Wywiewnik wirowy 300x8 ze skrzynką przyłaczeniową szt 61, Wywiewnik wirowy 400x16 ze skrzynką przyłączeniową szt 5, Wywiewnik wirowy 600x24 ze skrzynką przyłączeniową szt 3, Podstawy dachowe stalowe kołowe typ B/II szt 8, Tłumik akustyczny okrągły o średnicy dn100 mm o długości L=500 mm szt 19, Tłumik akustyczny okrągły o średnicy dn200 mm o długości L=1000 mm szt 1, Tłumik akustyczny okrągły o średnicy dn200 mm o długości L=500 mm szt 2, Tłumik akustyczny okrągły o średnicy dn250 mm o długości L=1000 mm szt 1, Tłumik akustyczny okrągły o średnicy dn315 mm o długości L=1000 mm szt 10, Tłumik akustyczny okrągły o średnicy dn315 mm o długości L=500 mm szt 14, Nawiewnik wirowy VDL 400 (lub równoważny) ze skrzynką przyłaczeniową szt 2, Nawiewnik wirowy VDL 800 (lub równoważny) ze skrzynką przyłaczeniową szt 41, Wywiewnik wirowy 500x24 ze skrzynką przyłączeniową szt 1, Tłumik akuststyczny prostokatny 520x250x1000 mm szt 2, Podpory kanałów wentylacyjnych typ A szt 214, Podpory kanałów wentylacyjnych typ C szt 422, Uszczelki gumowe do przewodów wentyl.koł. szt 1 647, Uszczelki gumowe D/przewodów went.prostok. szt 746, Tłumik akuststyczny prostokatny 920x500x2250 mm szt 1, Tłumik akuststyczny prostokatny 920x620x2000 mm szt 2, Tłumik akuststyczny prostokatny 920x920x2000 mm szt 1, Tłumik akuststyczny prostokatny 920x620x2500 mm szt 1, Tłumik akuststyczny prostokatny 940x500x2500 mm szt 1, Tłumik akuststyczny prostokatny 940x640x2500 mm szt 1, Tłumik akuststyczny prostokatny 940x940x2000 mm szt 1, Tłumik akuststyczny prostokatny 940x940x2500 mm szt 2, Uchwyty do rurociągów z tworzyw sztucznych szt 360, Konstrukcja wsporcza ze stali kształtowej kg 210, Wełna mineralna kg , Otuliny Thermaflex A/C grubości 13 mm na rurociągi o średnicy zewnętrznej 6,5 mm m 86, Otuliny Thermaflex A/C grubości 13 mm na rurociągi o średnicy zewnętrznej 9,5 mm m 172, Otuliny Thermaflex A/C grubości 20 mm na rurociągi o średnicy zewnętrznej 12,7 mm m 291, Otuliny Thermaflex A/C grubości 20 mm na rurociągi o średnicy zewnętrznej 15,9 mm m 253, Otuliny Thermaflex A/C grubości 20 mm na rurociągi o średnicy zewnętrznej 19,1 mm m 11, Otuliny Thermaflex A/C grubości 20 mm na rurociągi o średnicy zewnętrznej 22,2 mm m 100, Otuliny Thermaflex A/C grubości 20 mm na rurociągi o średnicy zewnętrznej 28,6 mm m 110, Otuliny Thermaflex A/C grubości 20 mm na rurociągi o średnicy zewnętrznej 34,9 mm m 85, Taśma Thermatape A/C 3x50 mm m 122, Klej Thermaflex 474 A/C dm3 20, Śruby stalowe M 8 dług.do 50 mm kg 453, Śruby stalowe M 10 dług.do 60 mm kg 370, Śruby st.zgrubne z nakrętk.i podkład.m- 8 kg 86, Wkręty stalowe z łbem kulistym,śr.4,2x18mm kg 7, Uszczelki gumowe pierścien.do rur PCW,32mm szt 232, Płyty gumowe grub.5 mm (uszczelki) szt 8, Płyty gumowe bez przekładek grub. 5 mm kg 1, Sznur konopny surowy kg 0,4000 Zestawienie R, M, S - strona 11

12 Sznur konopny smołowany kg 0, Czyściwo bawełniane kg 4, Azot gazowy sprężony techniczny,osuszany m3 1, Wentylatory dachowe o średnicy do 160 mm kpl 5, Wentylatory dachowe o średnicy do 315 mm kpl 3, Pompki do odprowadzenia skroplin kpl 58, Spirytus dm3 3, Centrala wentylacyjna układ NW1.1 kpl 1, Centrala wentylacyjna układ NW1.2 kpl 1, Centrala wentylacyjna układ NW1.3 kpl 1, Centrala wentylacyjna układ NW1.4 kpl 1, Centrala wentylacyjna układ NW1.5 kpl 1, Centrala wentylacyjna układ NW1.6 kpl 1, Centrala wentylacyjna układ N2.1 kpl 1, Centrala wentylacyjna układ NW2.2 kpl 1, Centrala wentylacyjna układ NW2.3 kpl 1, Agregat skraplajacy do centrali NW1.1 kpl 1, Agregat skraplajacy do centrali NW1.2 kpl 1, Agregat skraplajacy do centrali NW1.3 kpl 1, Agregat skraplajacy do centrali NW1.4 kpl 1, Agregat skraplajacy do centrali NW1.5 kpl 1, Agregat skraplajacy do centrali NW1.6 kpl 1, Agregat skraplajacy do centrali NW2.2 kpl 1, Agregat skraplajacy do centrali NW2.3 kpl 1, Konstrukcja wsporcza pod agregat układu KM-5 (analogia jak dla jednostki zewnętrznej kpl 1,0000 dla centrali NW-2.2) Zasilanie w energię elektryczną dla agregatu układu KM-5 (analogia jak zasilanie w enegię kpl 1,0000 dla jednostki zewnętrznej dla centrali NW-2.2) Okablowanie jednostek wewnętrznych klimatyzacji kpl 5, Klimatyzator ścienny kpl 1, Klimatyzator o mocy chłodniczej 4,5 kw kpl 7, Klimatyzator o mocy chłodniczej 5,6 kw kpl 27, Klimatyzator o mocy chłodniczej 7,1 kw kpl 8, Klimatyzator o mocy chłodniczej 3,6 kw kpl 6, Klimatyzator o mocy chłodniczej 9,0 kw kpl 2, Klimatyzator o mocy chłodniczej 11,2 kw kpl 1, Klimatyzator o mocy chłodniczej 2,8 kw kpl 6,0000 Materiały pomocnicze Razem: Zestawienie sprzętu: Lp. W Kod Nazwa Jedn. Ilość Żuraw samochodowy do 4,0 t m-g 190, , Środek transportowy (1) m-g 1,2240 3, Ciągnik kołowy 29-37kW 37-50KM m-g 103, Ciągnik kołowy 55-63kW 75-85KM m-g 38, , Samochód dostawczy m-g 17, Samochód dostawczy do 0,9 t m-g 0, , Przyczepa skrzyniowa 3,5 t m-g 38, , Przyczepa skrzyniowa 4,5 t m-g 103, Rusztowania stoj.h=6-10m/300kg m-g 382, Nożyce gilotynowe mech.do 13mm m-g 15, Spawarka elektr.wirująca 300 A m-g 196, ,6200 Sprzęt pomocniczy Razem: Zestawienie R, M, S - strona 12

13 Zestawienie R, M, S - strona 13
