Minimalne wymagania dla lekkiego samochodu ratownictwa technicznego

Transkrypt

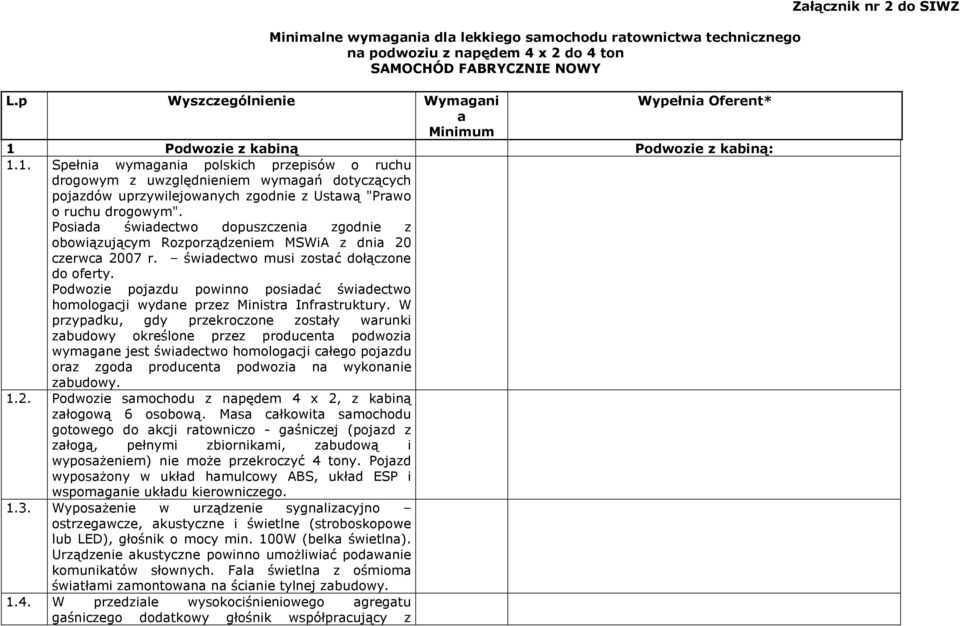

1 Minimalne wymagania dla lekkiego samochodu ratownictwa technicznego na podwoziu z napędem 4 x 2 do 4 ton SAMOCHÓD FABRYCZNIE NOWY L.p Wyszczególnienie Wymagani Wypełnia Oferent* a Minimum 1 Podwozie z kabiną Podwozie z kabiną: 1.1. Spełnia wymagania polskich przepisów o ruchu drogowym z uwzględnieniem wymagań dotyczących pojazdów uprzywilejowanych zgodnie z Ustawą "Prawo o ruchu drogowym". Posiada świadectwo dopuszczenia zgodnie z obowiązującym Rozporządzeniem MSWiA z dnia 20 czerwca 2007 r. świadectwo musi zostać dołączone do oferty. Podwozie pojazdu powinno posiadać świadectwo homologacji wydane przez Ministra Infrastruktury. W przypadku, gdy przekroczone zostały warunki zabudowy określone przez producenta podwozia wymagane jest świadectwo homologacji całego pojazdu oraz zgoda producenta podwozia na wykonanie zabudowy Podwozie samochodu z napędem 4 x 2, z kabiną załogową 6 osobową. Masa całkowita samochodu gotowego do akcji ratowniczo - gaśniczej (pojazd z załogą, pełnymi zbiornikami, zabudową i wyposaŝeniem) nie moŝe przekroczyć 4 tony. Pojazd wyposaŝony w układ hamulcowy ABS, układ ESP i wspomaganie układu kierowniczego WyposaŜenie w urządzenie sygnalizacyjno ostrzegawcze, akustyczne i świetlne (stroboskopowe lub LED), głośnik o mocy min. 100W (belka świetlna). Urządzenie akustyczne powinno umoŝliwiać podawanie komunikatów słownych. Fala świetlna z ośmioma światłami zamontowana na ścianie tylnej zabudowy W przedziale wysokociśnieniowego agregatu gaśniczego dodatkowy głośnik współpracujący z Załącznik nr 2 do SIWZ

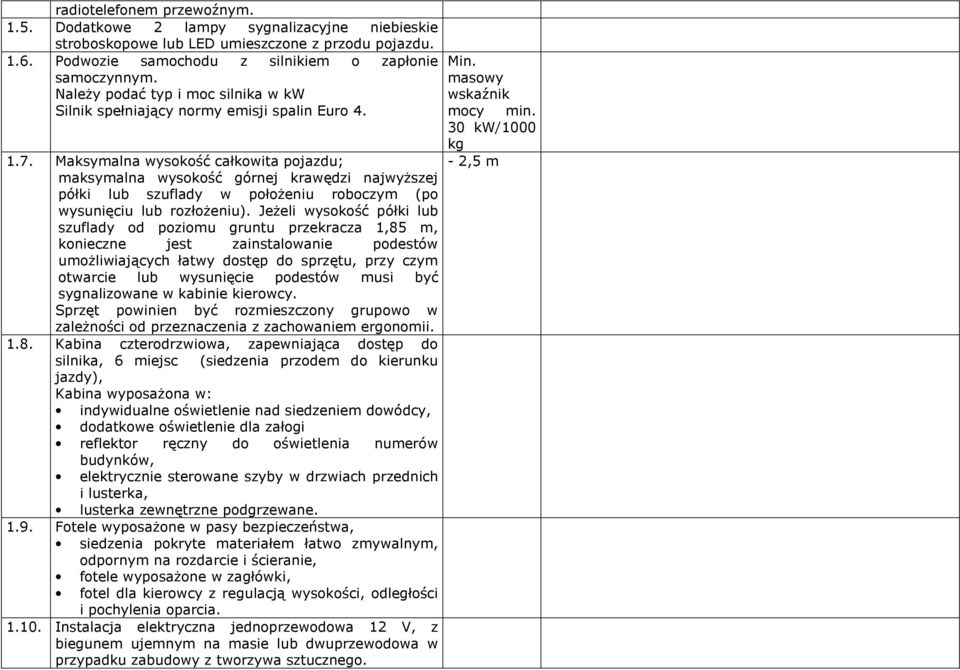

2 radiotelefonem przewoźnym Dodatkowe 2 lampy sygnalizacyjne niebieskie stroboskopowe lub LED umieszczone z przodu pojazdu Podwozie samochodu z silnikiem o zapłonie samoczynnym. NaleŜy podać typ i moc silnika w kw Silnik spełniający normy emisji spalin Euro Maksymalna wysokość całkowita pojazdu; maksymalna wysokość górnej krawędzi najwyŝszej półki lub szuflady w połoŝeniu roboczym (po wysunięciu lub rozłoŝeniu). JeŜeli wysokość półki lub szuflady od poziomu gruntu przekracza 1,85 m, konieczne jest zainstalowanie podestów umoŝliwiających łatwy dostęp do sprzętu, przy czym otwarcie lub wysunięcie podestów musi być sygnalizowane w kabinie kierowcy. Sprzęt powinien być rozmieszczony grupowo w zaleŝności od przeznaczenia z zachowaniem ergonomii Kabina czterodrzwiowa, zapewniająca dostęp do silnika, 6 miejsc (siedzenia przodem do kierunku jazdy), Kabina wyposaŝona w: indywidualne oświetlenie nad siedzeniem dowódcy, dodatkowe oświetlenie dla załogi reflektor ręczny do oświetlenia numerów budynków, elektrycznie sterowane szyby w drzwiach przednich i lusterka, lusterka zewnętrzne podgrzewane Fotele wyposaŝone w pasy bezpieczeństwa, siedzenia pokryte materiałem łatwo zmywalnym, odpornym na rozdarcie i ścieranie, fotele wyposaŝone w zagłówki, fotel dla kierowcy z regulacją wysokości, odległości i pochylenia oparcia Instalacja elektryczna jednoprzewodowa 12 V, z biegunem ujemnym na masie lub dwuprzewodowa w przypadku zabudowy z tworzywa sztucznego. Min. masowy wskaźnik mocy min. 30 kw/1000 kg - 2,5 m

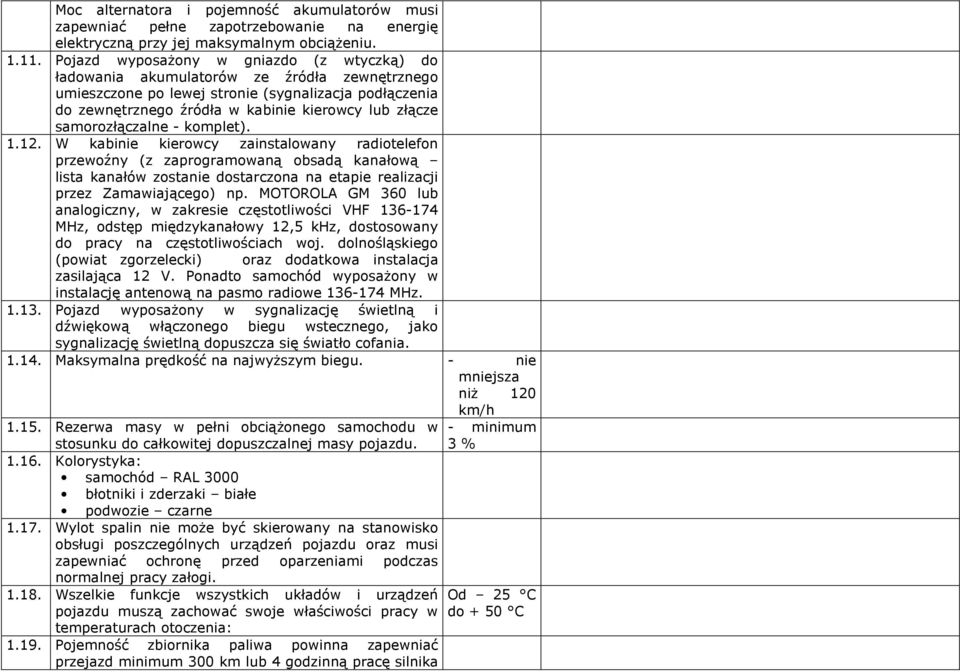

3 Moc alternatora i pojemność akumulatorów musi zapewniać pełne zapotrzebowanie na energię elektryczną przy jej maksymalnym obciąŝeniu Pojazd wyposaŝony w gniazdo (z wtyczką) do ładowania akumulatorów ze źródła zewnętrznego umieszczone po lewej stronie (sygnalizacja podłączenia do zewnętrznego źródła w kabinie kierowcy lub złącze samorozłączalne - komplet) W kabinie kierowcy zainstalowany radiotelefon przewoźny (z zaprogramowaną obsadą kanałową lista kanałów zostanie dostarczona na etapie realizacji przez Zamawiającego) np. MOTOROLA GM 360 lub analogiczny, w zakresie częstotliwości VHF MHz, odstęp międzykanałowy 12,5 khz, dostosowany do pracy na częstotliwościach woj. dolnośląskiego (powiat zgorzelecki) oraz dodatkowa instalacja zasilająca 12 V. Ponadto samochód wyposaŝony w instalację antenową na pasmo radiowe MHz Pojazd wyposaŝony w sygnalizację świetlną i dźwiękową włączonego biegu wstecznego, jako sygnalizację świetlną dopuszcza się światło cofania Maksymalna prędkość na najwyŝszym biegu. - nie mniejsza niŝ 120 km/h Rezerwa masy w pełni obciąŝonego samochodu w - minimum stosunku do całkowitej dopuszczalnej masy pojazdu. 3 % Kolorystyka: samochód RAL 3000 błotniki i zderzaki białe podwozie czarne Wylot spalin nie moŝe być skierowany na stanowisko obsługi poszczególnych urządzeń pojazdu oraz musi zapewniać ochronę przed oparzeniami podczas normalnej pracy załogi Wszelkie funkcje wszystkich układów i urządzeń pojazdu muszą zachować swoje właściwości pracy w temperaturach otoczenia: Pojemność zbiornika paliwa powinna zapewniać przejazd minimum 300 km lub 4 godzinną pracę silnika Od 25 C do + 50 C

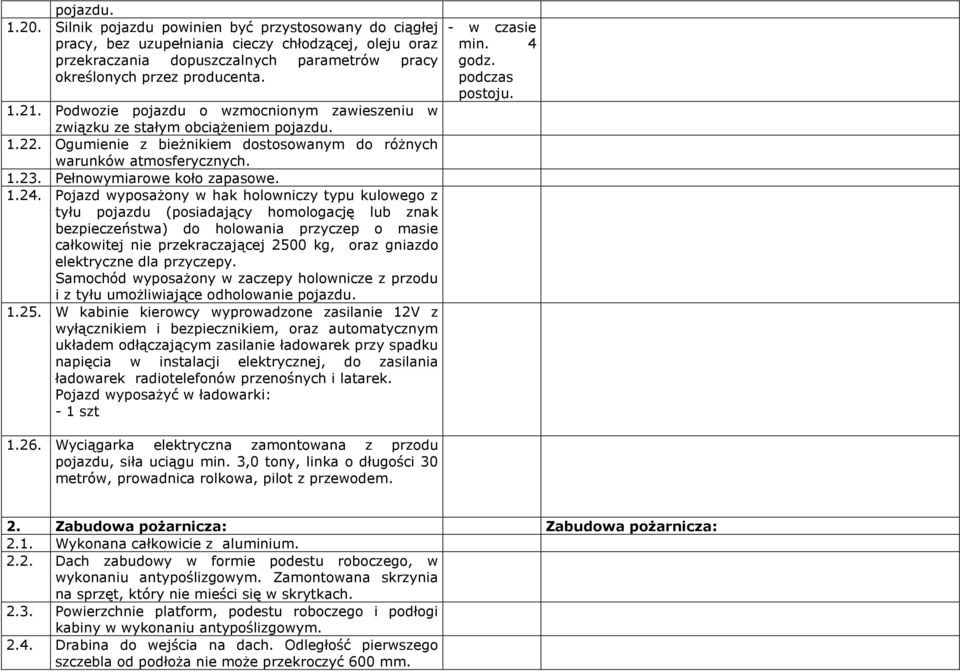

4 pojazdu Silnik pojazdu powinien być przystosowany do ciągłej pracy, bez uzupełniania cieczy chłodzącej, oleju oraz przekraczania dopuszczalnych parametrów pracy określonych przez producenta Podwozie pojazdu o wzmocnionym zawieszeniu w związku ze stałym obciąŝeniem pojazdu Ogumienie z bieŝnikiem dostosowanym do róŝnych warunków atmosferycznych Pełnowymiarowe koło zapasowe Pojazd wyposaŝony w hak holowniczy typu kulowego z tyłu pojazdu (posiadający homologację lub znak bezpieczeństwa) do holowania przyczep o masie całkowitej nie przekraczającej 2500 kg, oraz gniazdo elektryczne dla przyczepy. Samochód wyposaŝony w zaczepy holownicze z przodu i z tyłu umoŝliwiające odholowanie pojazdu W kabinie kierowcy wyprowadzone zasilanie 12V z wyłącznikiem i bezpiecznikiem, oraz automatycznym układem odłączającym zasilanie ładowarek przy spadku napięcia w instalacji elektrycznej, do zasilania ładowarek radiotelefonów przenośnych i latarek. Pojazd wyposaŝyć w ładowarki: - 1 szt - w czasie min. 4 godz. podczas postoju Wyciągarka elektryczna zamontowana z przodu pojazdu, siła uciągu min. 3,0 tony, linka o długości 30 metrów, prowadnica rolkowa, pilot z przewodem. 2. Zabudowa poŝarnicza: Zabudowa poŝarnicza: 2.1. Wykonana całkowicie z aluminium Dach zabudowy w formie podestu roboczego, w wykonaniu antypoślizgowym. Zamontowana skrzynia na sprzęt, który nie mieści się w skrytkach Powierzchnie platform, podestu roboczego i podłogi kabiny w wykonaniu antypoślizgowym Drabina do wejścia na dach. Odległość pierwszego szczebla od podłoŝa nie moŝe przekroczyć 600 mm.

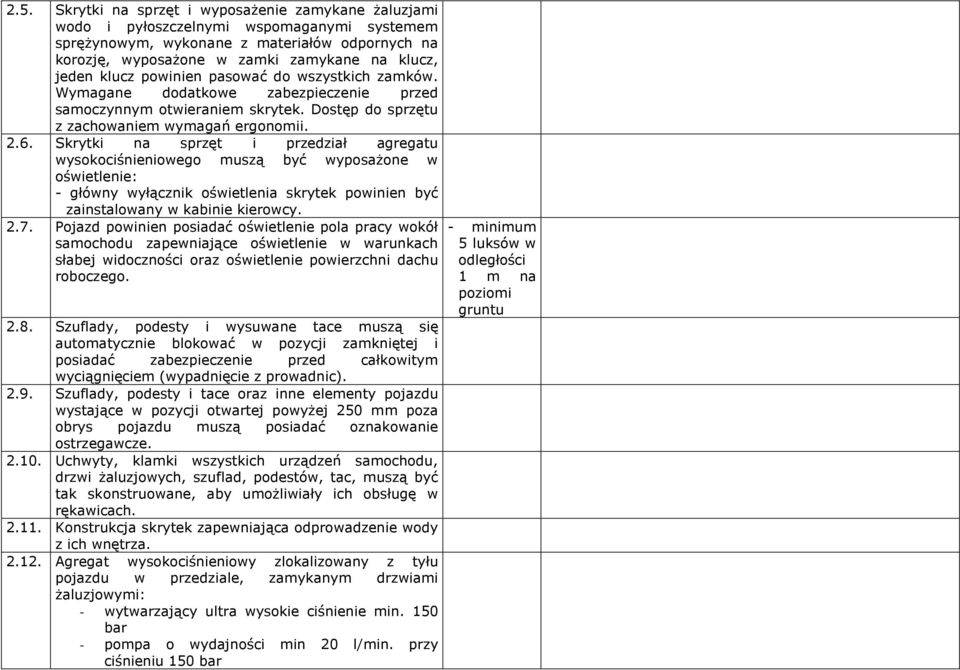

5 2.5. Skrytki na sprzęt i wyposaŝenie zamykane Ŝaluzjami wodo i pyłoszczelnymi wspomaganymi systemem spręŝynowym, wykonane z materiałów odpornych na korozję, wyposaŝone w zamki zamykane na klucz, jeden klucz powinien pasować do wszystkich zamków. Wymagane dodatkowe zabezpieczenie przed samoczynnym otwieraniem skrytek. Dostęp do sprzętu z zachowaniem wymagań ergonomii Skrytki na sprzęt i przedział agregatu wysokociśnieniowego muszą być wyposaŝone w oświetlenie: - główny wyłącznik oświetlenia skrytek powinien być zainstalowany w kabinie kierowcy Pojazd powinien posiadać oświetlenie pola pracy wokół samochodu zapewniające oświetlenie w warunkach słabej widoczności oraz oświetlenie powierzchni dachu roboczego Szuflady, podesty i wysuwane tace muszą się automatycznie blokować w pozycji zamkniętej i posiadać zabezpieczenie przed całkowitym wyciągnięciem (wypadnięcie z prowadnic) Szuflady, podesty i tace oraz inne elementy pojazdu wystające w pozycji otwartej powyŝej 250 mm poza obrys pojazdu muszą posiadać oznakowanie ostrzegawcze Uchwyty, klamki wszystkich urządzeń samochodu, drzwi Ŝaluzjowych, szuflad, podestów, tac, muszą być tak skonstruowane, aby umoŝliwiały ich obsługę w rękawicach Konstrukcja skrytek zapewniająca odprowadzenie wody z ich wnętrza Agregat wysokociśnieniowy zlokalizowany z tyłu pojazdu w przedziale, zamykanym drzwiami Ŝaluzjowymi: - wytwarzający ultra wysokie ciśnienie min. 150 bar - pompa o wydajności min 20 l/min. przy ciśnieniu 150 bar - minimum 5 luksów w odległości 1 m na poziomi gruntu

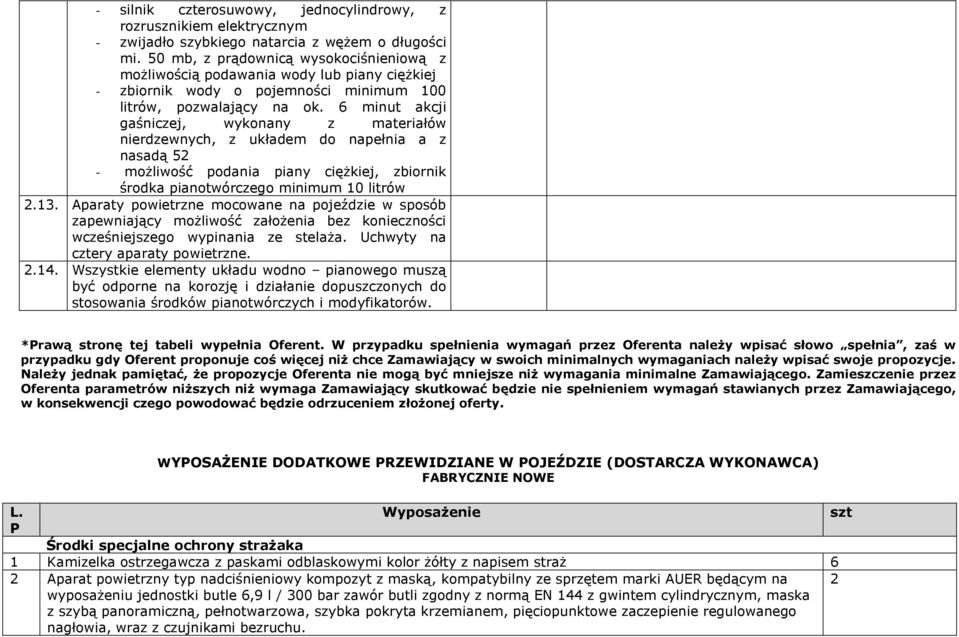

6 - silnik czterosuwowy, jednocylindrowy, z rozrusznikiem elektrycznym - zwijadło szybkiego natarcia z węŝem o długości mi. 50 mb, z prądownicą wysokociśnieniową z moŝliwością podawania wody lub piany cięŝkiej - zbiornik wody o pojemności minimum 100 litrów, pozwalający na ok. 6 minut akcji gaśniczej, wykonany z materiałów nierdzewnych, z układem do napełnia a z nasadą 52 - moŝliwość podania piany cięŝkiej, zbiornik środka pianotwórczego minimum 10 litrów Aparaty powietrzne mocowane na pojeździe w sposób zapewniający moŝliwość załoŝenia bez konieczności wcześniejszego wypinania ze stelaŝa. Uchwyty na cztery aparaty powietrzne Wszystkie elementy układu wodno pianowego muszą być odporne na korozję i działanie dopuszczonych do stosowania środków pianotwórczych i modyfikatorów. *Prawą stronę tej tabeli wypełnia Oferent. W przypadku spełnienia wymagań przez Oferenta naleŝy wpisać słowo spełnia, zaś w przypadku gdy Oferent proponuje coś więcej niŝ chce Zamawiający w swoich minimalnych wymaganiach naleŝy wpisać swoje propozycje. NaleŜy jednak pamiętać, Ŝe propozycje Oferenta nie mogą być mniejsze niŝ wymagania minimalne Zamawiającego. Zamieszczenie przez Oferenta parametrów niŝszych niŝ wymaga Zamawiający skutkować będzie nie spełnieniem wymagań stawianych przez Zamawiającego, w konsekwencji czego powodować będzie odrzuceniem złoŝonej oferty. WYPOSAśENIE DODATKOWE PRZEWIDZIANE W POJEŹDZIE (DOSTARCZA WYKONAWCA) FABRYCZNIE NOWE L. P WyposaŜenie szt Środki specjalne ochrony straŝaka 1 Kamizelka ostrzegawcza z paskami odblaskowymi kolor Ŝółty z napisem straŝ 6 2 Aparat powietrzny typ nadciśnieniowy kompozyt z maską, kompatybilny ze sprzętem marki AUER będącym na wyposaŝeniu jednostki butle 6,9 l / 300 bar zawór butli zgodny z normą EN 144 z gwintem cylindrycznym, maska z szybą panoramiczną, pełnotwarzowa, szybka pokryta krzemianem, pięciopunktowe zaczepienie regulowanego nagłowia, wraz z czujnikami bezruchu. 2

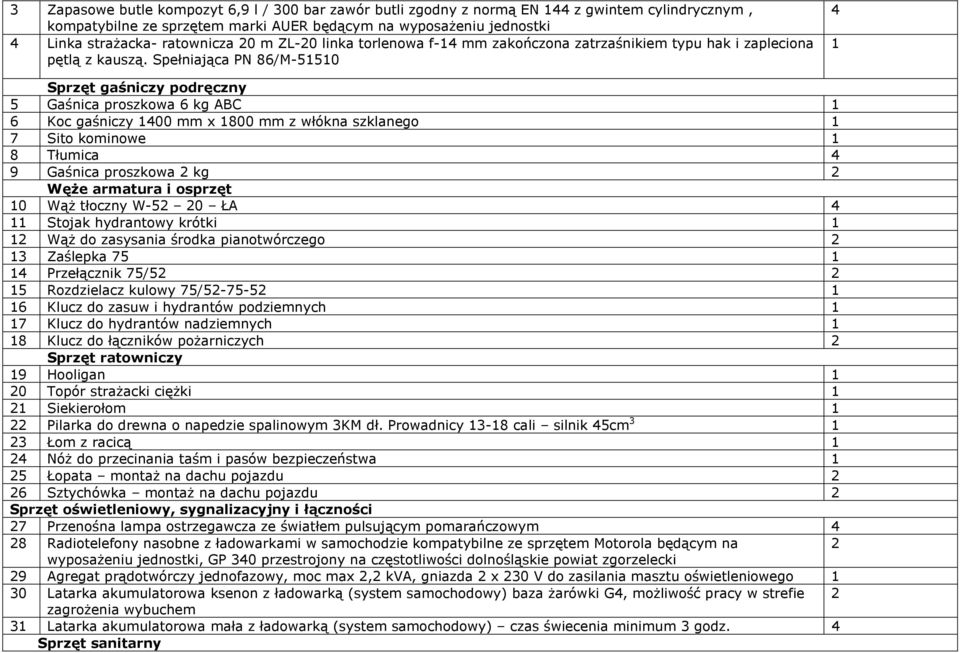

7 3 Zapasowe butle kompozyt 6,9 l / 300 bar zawór butli zgodny z normą EN 144 z gwintem cylindrycznym, kompatybilne ze sprzętem marki AUER będącym na wyposaŝeniu jednostki 4 Linka straŝacka- ratownicza 20 m ZL-20 linka torlenowa f-14 mm zakończona zatrzaśnikiem typu hak i zapleciona pętlą z kauszą. Spełniająca PN 86/M Sprzęt gaśniczy podręczny 5 Gaśnica proszkowa 6 kg ABC 1 6 Koc gaśniczy 1400 mm x 1800 mm z włókna szklanego 1 7 Sito kominowe 1 8 Tłumica 4 9 Gaśnica proszkowa 2 kg 2 WęŜe armatura i osprzęt 10 WąŜ tłoczny W ŁA 4 11 Stojak hydrantowy krótki 1 12 WąŜ do zasysania środka pianotwórczego 2 13 Zaślepka Przełącznik 75/ Rozdzielacz kulowy 75/ Klucz do zasuw i hydrantów podziemnych 1 17 Klucz do hydrantów nadziemnych 1 18 Klucz do łączników poŝarniczych 2 Sprzęt ratowniczy 19 Hooligan 1 20 Topór straŝacki cięŝki 1 21 Siekierołom 1 22 Pilarka do drewna o napedzie spalinowym 3KM dł. Prowadnicy cali silnik 45cm Łom z racicą 1 24 NóŜ do przecinania taśm i pasów bezpieczeństwa 1 25 Łopata montaŝ na dachu pojazdu 2 26 Sztychówka montaŝ na dachu pojazdu 2 Sprzęt oświetleniowy, sygnalizacyjny i łączności 27 Przenośna lampa ostrzegawcza ze światłem pulsującym pomarańczowym 4 28 Radiotelefony nasobne z ładowarkami w samochodzie kompatybilne ze sprzętem Motorola będącym na 2 wyposaŝeniu jednostki, GP 340 przestrojony na częstotliwości dolnośląskie powiat zgorzelecki 29 Agregat prądotwórczy jednofazowy, moc max 2,2 kva, gniazda 2 x 230 V do zasilania masztu oświetleniowego 1 30 Latarka akumulatorowa ksenon z ładowarką (system samochodowy) baza Ŝarówki G4, moŝliwość pracy w strefie 2 zagroŝenia wybuchem 31 Latarka akumulatorowa mała z ładowarką (system samochodowy) czas świecenia minimum 3 godz. 4 Sprzęt sanitarny

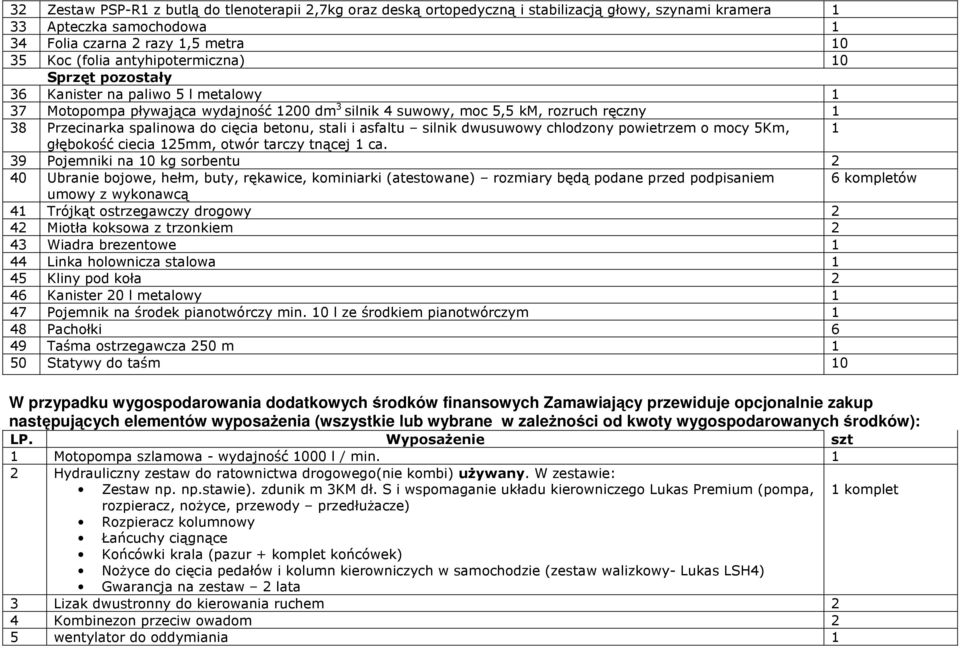

8 32 Zestaw PSP-R1 z butlą do tlenoterapii 2,7kg oraz deską ortopedyczną i stabilizacją głowy, szynami kramera 1 33 Apteczka samochodowa 1 34 Folia czarna 2 razy 1,5 metra Koc (folia antyhipotermiczna) 10 Sprzęt pozostały 36 Kanister na paliwo 5 l metalowy 1 37 Motopompa pływająca wydajność 1200 dm 3 silnik 4 suwowy, moc 5,5 km, rozruch ręczny 1 38 Przecinarka spalinowa do cięcia betonu, stali i asfaltu silnik dwusuwowy chlodzony powietrzem o mocy 5Km, 1 głębokość ciecia 125mm, otwór tarczy tnącej 1 ca. 39 Pojemniki na 10 kg sorbentu 2 40 Ubranie bojowe, hełm, buty, rękawice, kominiarki (atestowane) rozmiary będą podane przed podpisaniem 6 kompletów umowy z wykonawcą 41 Trójkąt ostrzegawczy drogowy 2 42 Miotła koksowa z trzonkiem 2 43 Wiadra brezentowe 1 44 Linka holownicza stalowa 1 45 Kliny pod koła 2 46 Kanister 20 l metalowy 1 47 Pojemnik na środek pianotwórczy min. 10 l ze środkiem pianotwórczym 1 48 Pachołki 6 49 Taśma ostrzegawcza 250 m 1 50 Statywy do taśm 10 W przypadku wygospodarowania dodatkowych środków finansowych Zamawiający przewiduje opcjonalnie zakup następujących elementów wyposaŝenia (wszystkie lub wybrane w zaleŝności od kwoty wygospodarowanych środków): LP. WyposaŜenie szt 1 Motopompa szlamowa - wydajność 1000 l / min. 1 2 Hydrauliczny zestaw do ratownictwa drogowego(nie kombi) uŝywany. W zestawie: Zestaw np. np.stawie). zdunik m 3KM dł. S i wspomaganie układu kierowniczego Lukas Premium (pompa, 1 komplet rozpieracz, noŝyce, przewody przedłuŝacze) Rozpieracz kolumnowy Łańcuchy ciągnące Końcówki krala (pazur + komplet końcówek) NoŜyce do cięcia pedałów i kolumn kierowniczych w samochodzie (zestaw walizkowy- Lukas LSH4) Gwarancja na zestaw 2 lata 3 Lizak dwustronny do kierowania ruchem 2 4 Kombinezon przeciw owadom 2 5 wentylator do oddymiania 1
