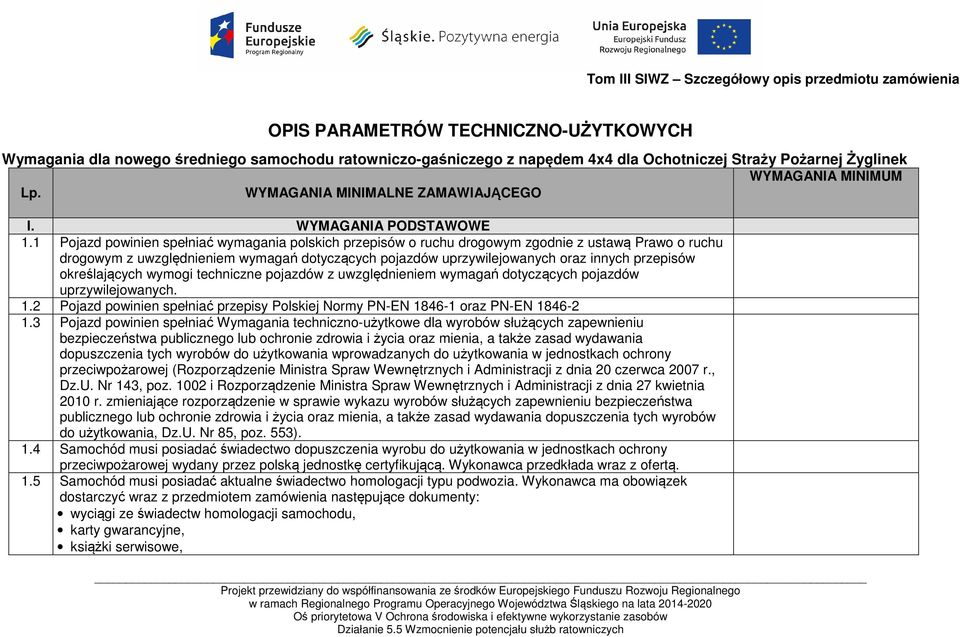

1 Tom III SIWZ Szczegółowy opis przedmiotu zamówienia OPIS PARAMETRÓW TECHNICZNO-UŻYTKOWYCH Wymagania dla nowego średniego samochodu ratowniczo-gaśniczego z napędem 4x4 dla Ochotniczej Straży Pożarnej Żyglinek Lp. I. WYMAGANIA PODSTAWOWE 1.1 Pojazd powinien spełniać wymagania polskich przepisów o ruchu drogowym zgodnie z ustawą Prawo o ruchu drogowym z uwzględnieniem wymagań dotyczących pojazdów uprzywilejowanych oraz innych przepisów określających wymogi techniczne pojazdów z uwzględnieniem wymagań dotyczących pojazdów uprzywilejowanych. 1.2 Pojazd powinien spełniać przepisy Polskiej Normy PN-EN oraz PN-EN Pojazd powinien spełniać Wymagania techniczno-użytkowe dla wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania wprowadzanych do użytkowania w jednostkach ochrony przeciwpożarowej (Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 20 czerwca 2007 r., Dz.U. Nr 143, poz i Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 27 kwietnia 2010 r. zmieniające rozporządzenie w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania, Dz.U. Nr 85, poz. 553). 1.4 Samochód musi posiadać świadectwo dopuszczenia wyrobu do użytkowania w jednostkach ochrony przeciwpożarowej wydany przez polską jednostkę certyfikującą. Wykonawca przedkłada wraz z ofertą. 1.5 Samochód musi posiadać aktualne świadectwo homologacji typu podwozia. Wykonawca ma obowiązek dostarczyć wraz z przedmiotem zamówienia następujące dokumenty: wyciągi ze świadectw homologacji samochodu, karty gwarancyjne, książki serwisowe,

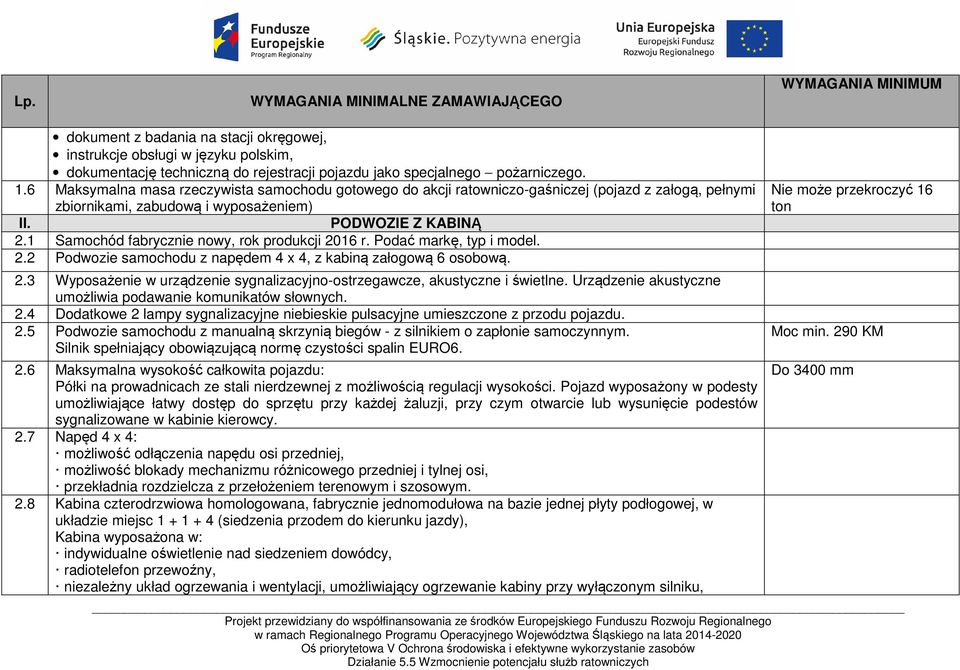

2 dokument z badania na stacji okręgowej, instrukcje obsługi w języku polskim, dokumentację techniczną do rejestracji pojazdu jako specjalnego pożarniczego. 1.6 Maksymalna masa rzeczywista samochodu gotowego do akcji ratowniczo-gaśniczej (pojazd z załogą, pełnymi zbiornikami, zabudową i wyposażeniem) II. PODWOZIE Z KABINĄ 2.1 Samochód fabrycznie nowy, rok produkcji 2016 r. Podać markę, typ i model. 2.2 Podwozie samochodu z napędem 4 x 4, z kabiną załogową 6 osobową. 2.3 Wyposażenie w urządzenie sygnalizacyjno-ostrzegawcze, akustyczne i świetlne. Urządzenie akustyczne umożliwia podawanie komunikatów słownych. 2.4 Dodatkowe 2 lampy sygnalizacyjne niebieskie pulsacyjne umieszczone z przodu pojazdu. 2.5 Podwozie samochodu z manualną skrzynią biegów - z silnikiem o zapłonie samoczynnym. Silnik spełniający obowiązującą normę czystości spalin EURO Maksymalna wysokość całkowita pojazdu: Półki na prowadnicach ze stali nierdzewnej z możliwością regulacji wysokości. Pojazd wyposażony w podesty umożliwiające łatwy dostęp do sprzętu przy każdej żaluzji, przy czym otwarcie lub wysunięcie podestów sygnalizowane w kabinie kierowcy. 2.7 Napęd 4 x 4: możliwość odłączenia napędu osi przedniej, możliwość blokady mechanizmu różnicowego przedniej i tylnej osi, przekładnia rozdzielcza z przełożeniem terenowym i szosowym. 2.8 Kabina czterodrzwiowa homologowana, fabrycznie jednomodułowa na bazie jednej płyty podłogowej, w układzie miejsc (siedzenia przodem do kierunku jazdy), Kabina wyposażona w: indywidualne oświetlenie nad siedzeniem dowódcy, radiotelefon przewoźny, niezależny układ ogrzewania i wentylacji, umożliwiający ogrzewanie kabiny przy wyłączonym silniku, Nie może przekroczyć 16 ton Moc min. 290 KM Do 3400 mm

3 szyberdach, przysłona przeciwsłoneczna zewnętrzna, rolety wewnętrzne, elektryczne szyby przednie, elektryczne lusterka, zawieszenie kabiny na poduszkach pneumatycznych z systemem samopoziomującym, 4 uchwyty na aparaty powietrzne zamontowane w kabinie za plecami załogi, klimatyzację. 2.9 Fotele wyposażone w pasy bezpieczeństwa: siedzenia pokryte materiałem łatwo zmywalnym, odpornym na rozdarcie i ścieranie, fotel kierowcy z zawieszeniem pneumatycznym, fotele wyposażone w zagłówki, fotel dla kierowcy z regulacją wysokości, odległości i pochylenia oparcia Instalacja elektryczna jednoprzewodowa 24V, z biegunem ujemnym na masie lub dwuprzewodowa w przypadku zabudowy z tworzywa sztucznego. Moc alternatora i pojemność akumulatorów zapewnia pełne zapotrzebowanie na energię elektryczną przy jej maksymalnym obciążeniu Instalacja elektryczna wyposażona w główny wyłącznik prądu Pojazd wyposażony w gniazdo (z wtyczką) do ładowania akumulatorów ze źródła zewnętrznego umieszczone po lewej stronie (sygnalizacja podłączenia do zewnętrznego źródła w kabinie kierowcy) Samochód wyposażony w instalację antenową na pasmo radiowe 148 MHz Pojazd wyposażony w sygnalizację świetlną i dźwiękową włączonego biegu wstecznego, jako sygnalizację świetlną dopuszcza się światło cofania Rezerwa masy w pełni obciążonego samochodu w stosunku do całkowitej dopuszczalnej masy pojazdu podanej w homologacji typu zgodnie z Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 20 czerwca 2007 r. w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania, Dz.U. Nr 143, poz z późn. zm.

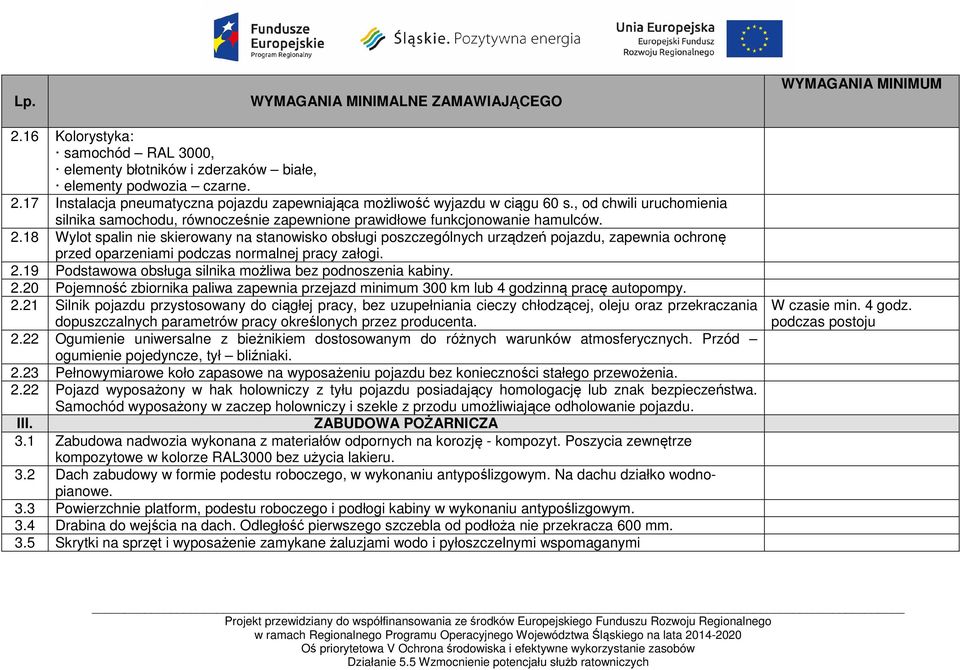

4 2.16 Kolorystyka: samochód RAL 3000, elementy błotników i zderzaków białe, elementy podwozia czarne Instalacja pneumatyczna pojazdu zapewniająca możliwość wyjazdu w ciągu 60 s., od chwili uruchomienia silnika samochodu, równocześnie zapewnione prawidłowe funkcjonowanie hamulców Wylot spalin nie skierowany na stanowisko obsługi poszczególnych urządzeń pojazdu, zapewnia ochronę przed oparzeniami podczas normalnej pracy załogi Podstawowa obsługa silnika możliwa bez podnoszenia kabiny Pojemność zbiornika paliwa zapewnia przejazd minimum 300 km lub 4 godzinną pracę autopompy Silnik pojazdu przystosowany do ciągłej pracy, bez uzupełniania cieczy chłodzącej, oleju oraz przekraczania dopuszczalnych parametrów pracy określonych przez producenta Ogumienie uniwersalne z bieżnikiem dostosowanym do różnych warunków atmosferycznych. Przód ogumienie pojedyncze, tył bliźniaki Pełnowymiarowe koło zapasowe na wyposażeniu pojazdu bez konieczności stałego przewożenia Pojazd wyposażony w hak holowniczy z tyłu pojazdu posiadający homologację lub znak bezpieczeństwa. Samochód wyposażony w zaczep holowniczy i szekle z przodu umożliwiające odholowanie pojazdu. III. ZABUDOWA POŻARNICZA 3.1 Zabudowa nadwozia wykonana z materiałów odpornych na korozję - kompozyt. Poszycia zewnętrze kompozytowe w kolorze RAL3000 bez użycia lakieru. 3.2 Dach zabudowy w formie podestu roboczego, w wykonaniu antypoślizgowym. Na dachu działko wodnopianowe. 3.3 Powierzchnie platform, podestu roboczego i podłogi kabiny w wykonaniu antypoślizgowym. 3.4 Drabina do wejścia na dach. Odległość pierwszego szczebla od podłoża nie przekracza 600 mm. 3.5 Skrytki na sprzęt i wyposażenie zamykane żaluzjami wodo i pyłoszczelnymi wspomaganymi W czasie min. 4 godz. podczas postoju

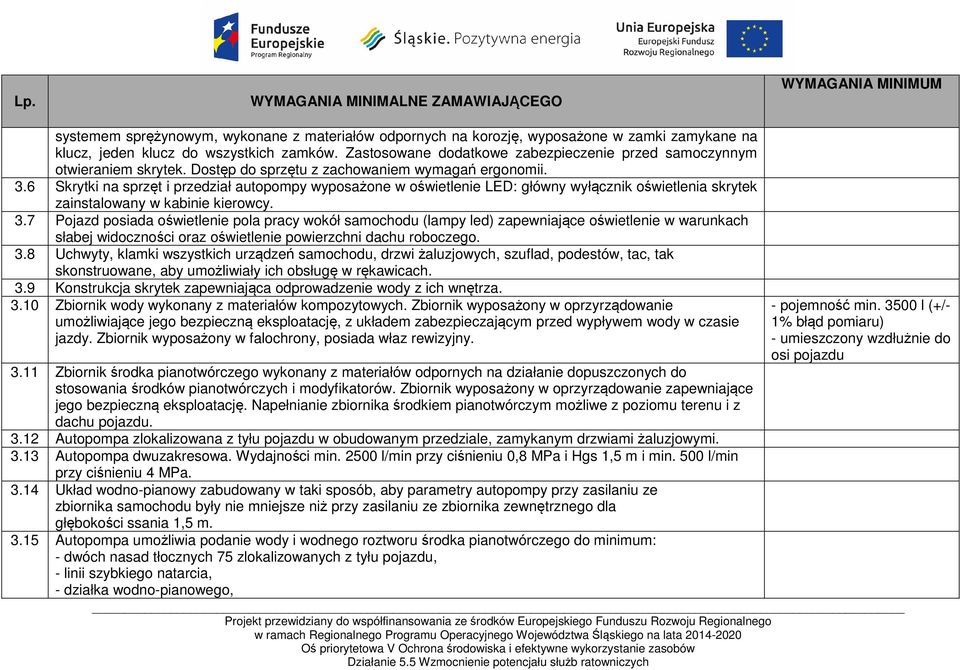

5 systemem sprężynowym, wykonane z materiałów odpornych na korozję, wyposażone w zamki zamykane na klucz, jeden klucz do wszystkich zamków. Zastosowane dodatkowe zabezpieczenie przed samoczynnym otwieraniem skrytek. Dostęp do sprzętu z zachowaniem wymagań ergonomii. 3.6 Skrytki na sprzęt i przedział autopompy wyposażone w oświetlenie LED: główny wyłącznik oświetlenia skrytek zainstalowany w kabinie kierowcy. 3.7 Pojazd posiada oświetlenie pola pracy wokół samochodu (lampy led) zapewniające oświetlenie w warunkach słabej widoczności oraz oświetlenie powierzchni dachu roboczego. 3.8 Uchwyty, klamki wszystkich urządzeń samochodu, drzwi żaluzjowych, szuflad, podestów, tac, tak skonstruowane, aby umożliwiały ich obsługę w rękawicach. 3.9 Konstrukcja skrytek zapewniająca odprowadzenie wody z ich wnętrza Zbiornik wody wykonany z materiałów kompozytowych. Zbiornik wyposażony w oprzyrządowanie umożliwiające jego bezpieczną eksploatację, z układem zabezpieczającym przed wypływem wody w czasie jazdy. Zbiornik wyposażony w falochrony, posiada właz rewizyjny Zbiornik środka pianotwórczego wykonany z materiałów odpornych na działanie dopuszczonych do stosowania środków pianotwórczych i modyfikatorów. Zbiornik wyposażony w oprzyrządowanie zapewniające jego bezpieczną eksploatację. Napełnianie zbiornika środkiem pianotwórczym możliwe z poziomu terenu i z dachu pojazdu Autopompa zlokalizowana z tyłu pojazdu w obudowanym przedziale, zamykanym drzwiami żaluzjowymi Autopompa dwuzakresowa. Wydajności min l/min przy ciśnieniu 0,8 MPa i Hgs 1,5 m i min. 500 l/min przy ciśnieniu 4 MPa Układ wodno-pianowy zabudowany w taki sposób, aby parametry autopompy przy zasilaniu ze zbiornika samochodu były nie mniejsze niż przy zasilaniu ze zbiornika zewnętrznego dla głębokości ssania 1,5 m Autopompa umożliwia podanie wody i wodnego roztworu środka pianotwórczego do minimum: - dwóch nasad tłocznych 75 zlokalizowanych z tyłu pojazdu, - linii szybkiego natarcia, - działka wodno-pianowego, - pojemność min l (+/- 1% błąd pomiaru) - umieszczony wzdłużnie do osi pojazdu

6 - zraszaczy Autopompa umożliwia podanie wody do zbiornika samochodu Autopompa wyposażona w urządzenie odpowietrzające umożliwiające zassanie wody: z głębokości 1,5 m w czasie do 30 sekund, z głębokości 7,5 m w czasie do 60 sekund W przedziale autopompy znajdują się co najmniej następujące urządzenia kontrolno-sterownicze pracy pompy: manowakuometr, manometr, wskaźnik poziomu wody w zbiorniku samochodu, wskaźnik poziomu środka pianotwórczego w zbiorniku, regulator prędkości obrotowej silnika pojazdu, wyłącznik silnika pojazdu, kontrolka pracy silnika, kontrolka włączenia pompy, schemat układu wodno-pianowego oraz oznaczenie zaworów. W kabinie kierowcy znajdują się następujące urządzenia kontrolno-pomiarowe: manometr, wskaźnik poziomu wody w zbiorniku, wskaźnik poziomu środka pianotwórczego Zbiornik wody wyposażony w nasadę 75, zawór kulowy do napełniania z hydrantu. Instalacja napełniania posiada konstrukcję zabezpieczającą przed swobodnym wypływem wody ze zbiornika oraz zawór zabezpieczający przed przepełnieniem zbiornika z możliwością przełączenia na pracę ręczną + instalacja odwadniająca zbiornik Autopompa wyposażona w dozownik środka pianotwórczego zapewniający uzyskiwanie minimum stężeń 3% i 6% (tolerancja ± 0,5%) w pełnym zakresie wydajności pompy Wszystkie elementy układu wodno-pianowego odporne na korozję i działanie dopuszczonych do

7 stosowania środków pianotwórczych i modyfikatorów Konstrukcja układu wodno-pianowego umożliwia jego całkowite odwodnienie przy użyciu co najwyżej dwóch zaworów Przedział autopompy wyposażony w system ogrzewania, skutecznie zabezpieczający układ wodno-pianowy przed zamarzaniem w temperaturze do - 25 o C Na wlocie ssawnym pompy zamontowany element zabezpieczający przed przedostaniem się do pompy zanieczyszczeń stałych zarówno przy ssaniu ze zbiornika zewnętrznego jak i dla zbiornika własnego pojazdu, gwarantujący bezpieczną eksploatację pompy Pojazd wyposażony w elektropneumatyczny maszt oświetleniowy sterowany z pilota przewodowego - halogen lub led Pojazd posiada miejsce do indywidualnego montażu sprzętu. Standardowo wyposażony w uchwyty na węże ssawne, tłoczne, prądownicę, drabinę miejsce montażu do ustalenia na etapie produkcji pojazdu Pojazd wyposażony w wyciągarkę zamontowaną z przodu pojazdu. IV. OZNACZENIE 4.1 Wykonanie napisów na drzwiach kabiny kierowcy: OSP + nazwa + loga projektów oraz oznakowania numerami operacyjnymi zgodnie z obowiązującymi wymogami KG PSP oraz informacją o dofinansowaniu zakupu pojazdu z Wojewódzkiego Funduszu Ochrony Środowiska i Gospodarki Wodnej w Katowice wraz z logo i logotypem Funduszu do uzgodnienia z Zamawiającym. V. OGÓLNE 5.1 Dostawa samochodu do siedziby Zamawiającego. 5.2 Gwarancja na pojazd min. 24 miesiące bez limitu kilometrów. 5.3 Wykonawca przed podpisaniem umowy przedkłada Zamawiającemu wykaz ASO producenta podwozia. 5.4 Wykonawca przed podpisaniem umowy przedkłada Zamawiającemu wykaz punktów serwisowych producenta nadwozia.
