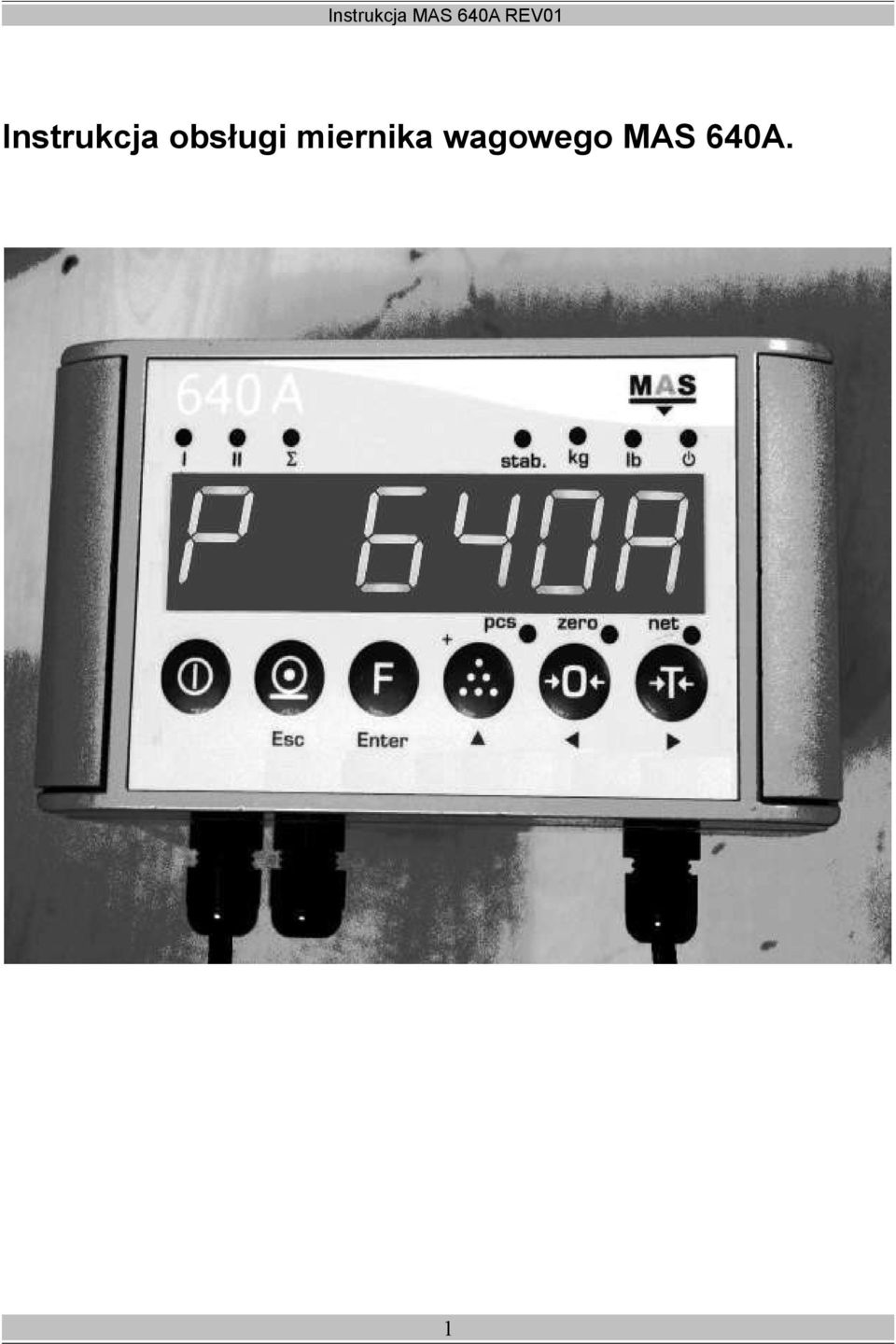

1 Instrukcja obsługi miernika wagowego MAS 640A. 1

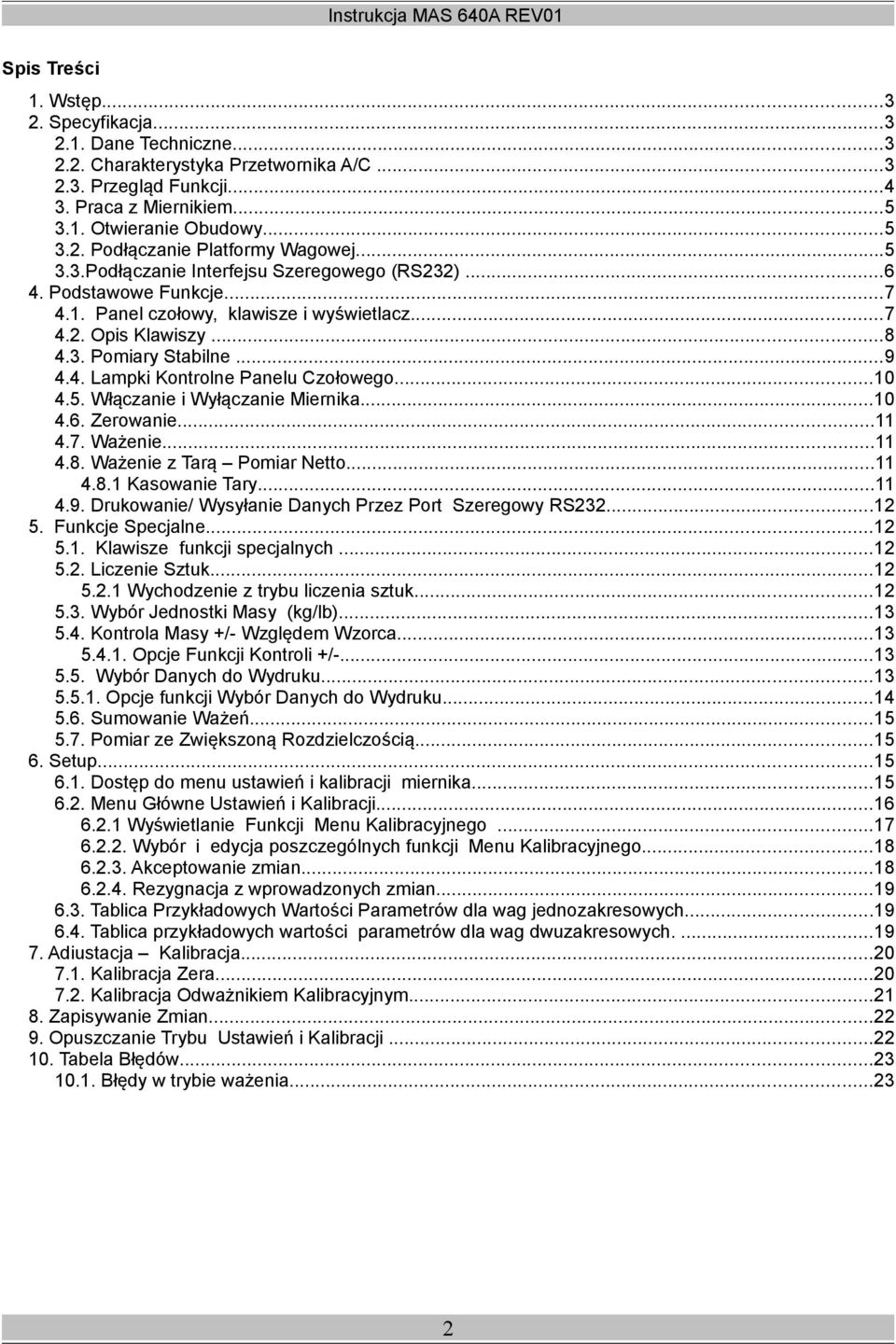

2 Spis Treści 1. Wstęp Specyfikacja Dane Techniczne Charakterystyka Przetwornika A/C Przegląd Funkcji Praca z Miernikiem Otwieranie Obudowy Podłączanie Platformy Wagowej Podłączanie Interfejsu Szeregowego (RS232) Podstawowe Funkcje Panel czołowy, klawisze i wyświetlacz Opis Klawiszy Pomiary Stabilne Lampki Kontrolne Panelu Czołowego Włączanie i Wyłączanie Miernika Zerowanie Ważenie Ważenie z Tarą Pomiar Netto Kasowanie Tary Drukowanie/ Wysyłanie Danych Przez Port Szeregowy RS Funkcje Specjalne Klawisze funkcji specjalnych Liczenie Sztuk Wychodzenie z trybu liczenia sztuk Wybór Jednostki Masy (kg/lb) Kontrola Masy +/- Względem Wzorca Opcje Funkcji Kontroli +/ Wybór Danych do Wydruku Opcje funkcji Wybór Danych do Wydruku Sumowanie Ważeń Pomiar ze Zwiększoną Rozdzielczością Setup Dostęp do menu ustawień i kalibracji miernika Menu Główne Ustawień i Kalibracji Wyświetlanie Funkcji Menu Kalibracyjnego Wybór i edycja poszczególnych funkcji Menu Kalibracyjnego Akceptowanie zmian Rezygnacja z wprowadzonych zmian Tablica Przykładowych Wartości Parametrów dla wag jednozakresowych Tablica przykładowych wartości parametrów dla wag dwuzakresowych Adiustacja Kalibracja Kalibracja Zera Kalibracja Odważnikiem Kalibracyjnym Zapisywanie Zmian Opuszczanie Trybu Ustawień i Kalibracji Tabela Błędów Błędy w trybie ważenia

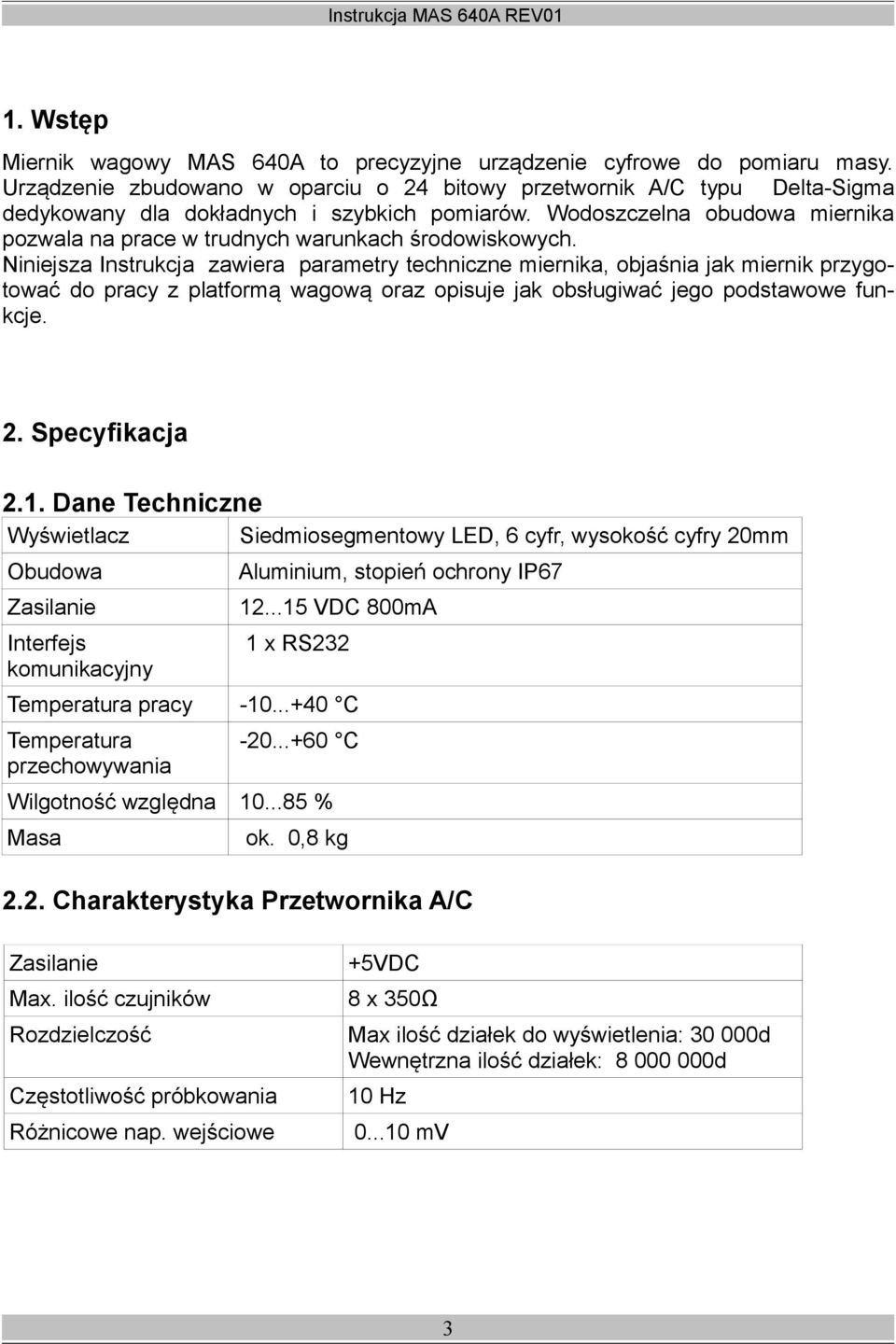

3 1. Wstęp Miernik wagowy MAS 640A to precyzyjne urządzenie cyfrowe do pomiaru masy. Urządzenie zbudowano w oparciu o 24 bitowy przetwornik A/C typu Delta-Sigma dedykowany dla dokładnych i szybkich pomiarów. Wodoszczelna obudowa miernika pozwala na prace w trudnych warunkach środowiskowych. Niniejsza Instrukcja zawiera parametry techniczne miernika, objaśnia jak miernik przygotować do pracy z platformą wagową oraz opisuje jak obsługiwać jego podstawowe funkcje. 2. Specyfikacja 2.1. Dane Techniczne Wyświetlacz Siedmiosegmentowy LED, 6 cyfr, wysokość cyfry 20mm Obudowa Aluminium, stopień ochrony IP67 Zasilanie VDC 800mA Interfejs komunikacyjny 1 x RS232 Temperatura pracy C Temperatura przechowywania C Wilgotność względna % Masa ok. 0,8 kg 2.2. Charakterystyka Przetwornika A/C Zasilanie Max. ilość czujników Rozdzielczość Częstotliwość próbkowania +5VDC 8 x 350Ω Max ilość działek do wyświetlenia: d Wewnętrzna ilość działek: d 10 Hz Różnicowe nap. wejściowe mv 3

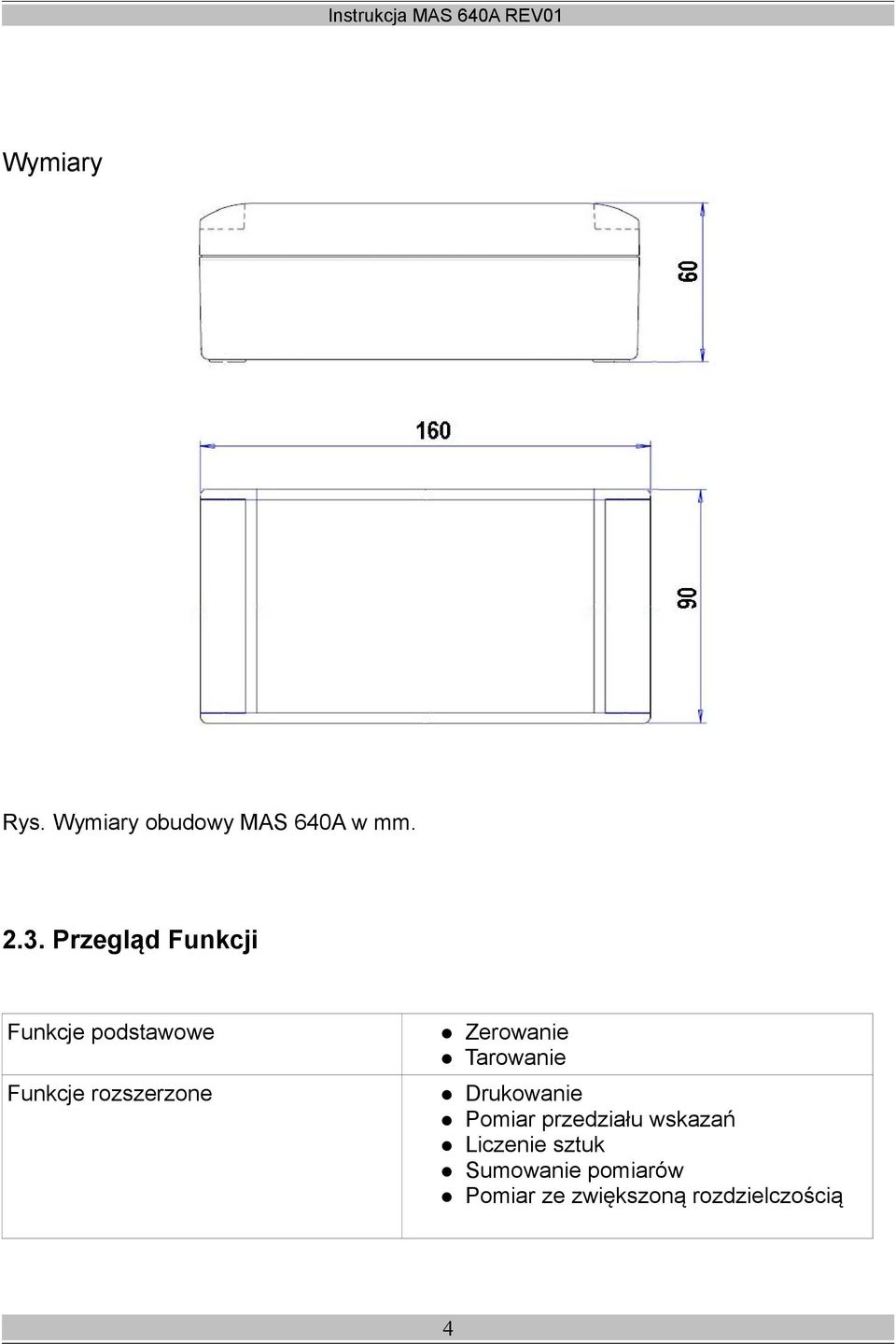

4 Wymiary Rys. Wymiary obudowy MAS 640A w mm Przegląd Funkcji Funkcje podstawowe Funkcje rozszerzone Zerowanie Tarowanie Drukowanie Pomiar przedziału wskazań Liczenie sztuk Sumowanie pomiarów Pomiar ze zwiększoną rozdzielczością 4

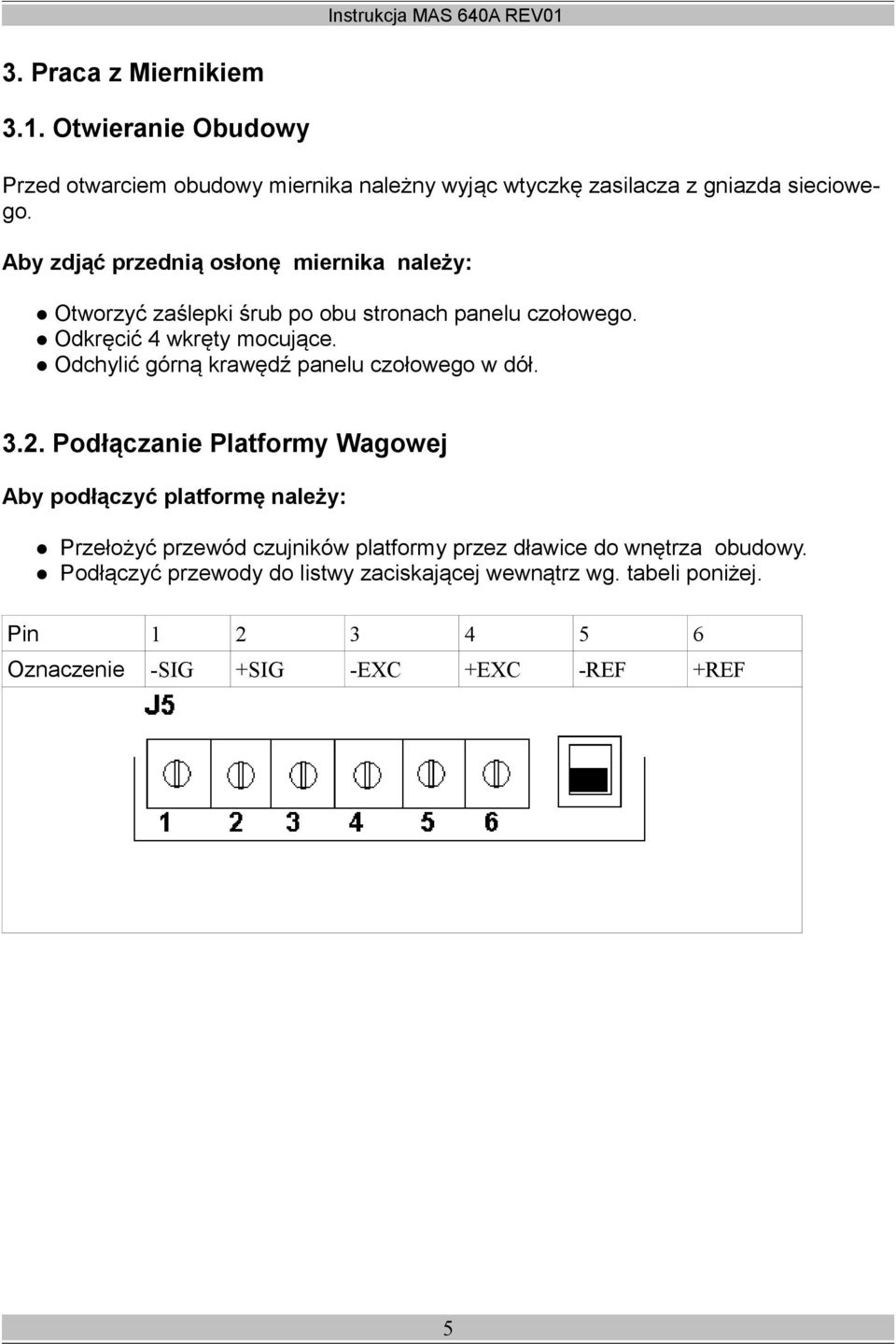

5 3. Praca z Miernikiem 3.1. Otwieranie Obudowy Przed otwarciem obudowy miernika należny wyjąc wtyczkę zasilacza z gniazda sieciowego. Aby zdjąć przednią osłonę miernika należy: Otworzyć zaślepki śrub po obu stronach panelu czołowego. Odkręcić 4 wkręty mocujące. Odchylić górną krawędź panelu czołowego w dół Podłączanie Platformy Wagowej Aby podłączyć platformę należy: Przełożyć przewód czujników platformy przez dławice do wnętrza obudowy. Podłączyć przewody do listwy zaciskającej wewnątrz wg. tabeli poniżej. Pin Oznaczenie -SIG +SIG -EXC +EXC -REF +REF 5

6 3.3.Podłączanie Interfejsu Szeregowego (RS232) Aby podłączyć przewód portu szeregowego należy: Przełożyć przewód transmisji szeregowej przez dławicę do wnętrza obudowy Podłączyć przewód transmisji szeregowej do listwy zaciskającej wewnątrz, wg. tabeli poniżej. Pin Oznaczenie Rxd Gnd Txd 6

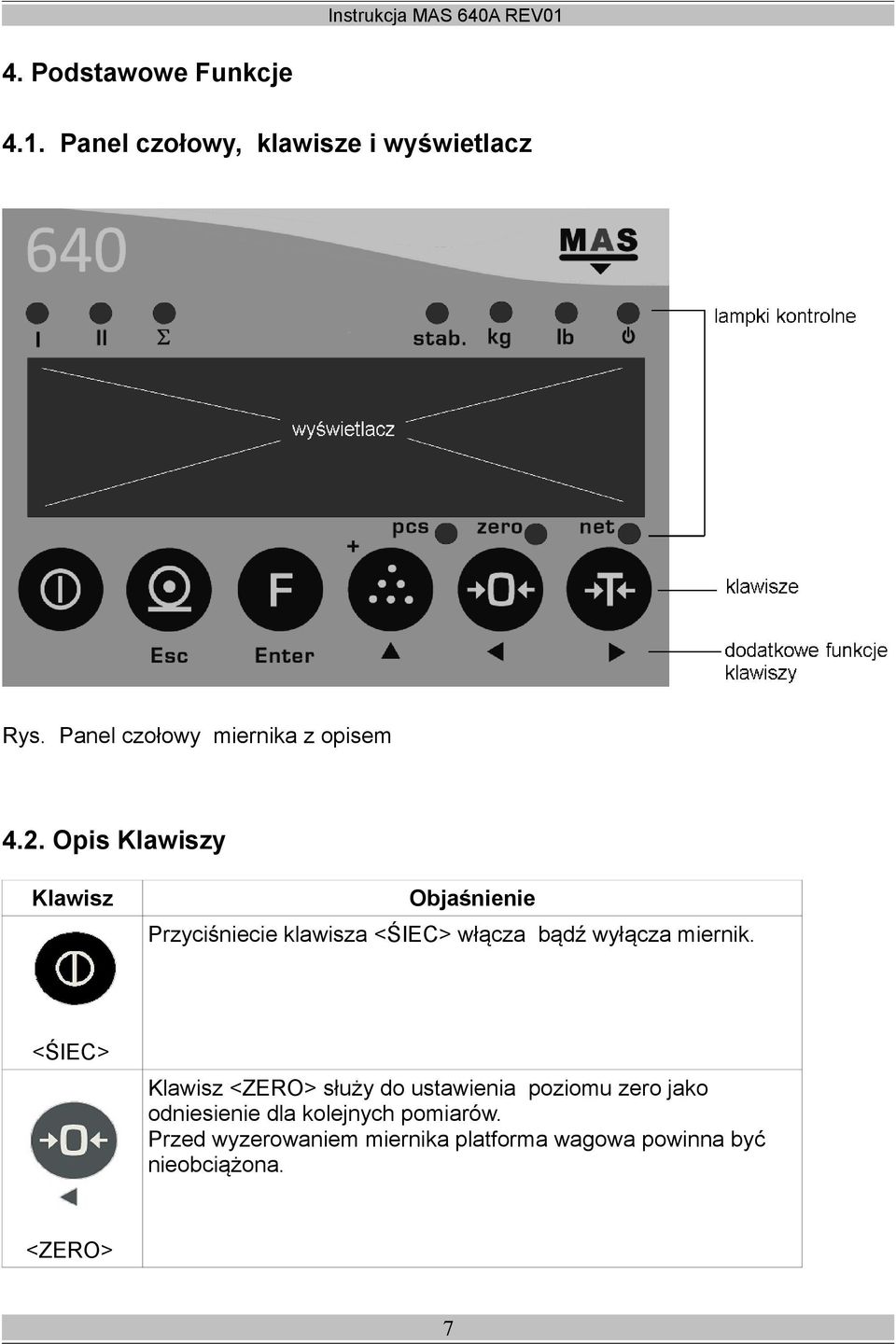

7 4. Podstawowe Funkcje 4.1. Panel czołowy, klawisze i wyświetlacz Rys. Panel czołowy miernika z opisem 4.2. Opis Klawiszy Klawisz Objaśnienie Przyciśniecie klawisza <ŚIEC> włącza bądź wyłącza miernik. <ŚIEC> Klawisz <ZERO> służy do ustawienia poziomu zero jako odniesienie dla kolejnych pomiarów. Przed wyzerowaniem miernika platforma wagowa powinna być nieobciążona. <ZERO> 7

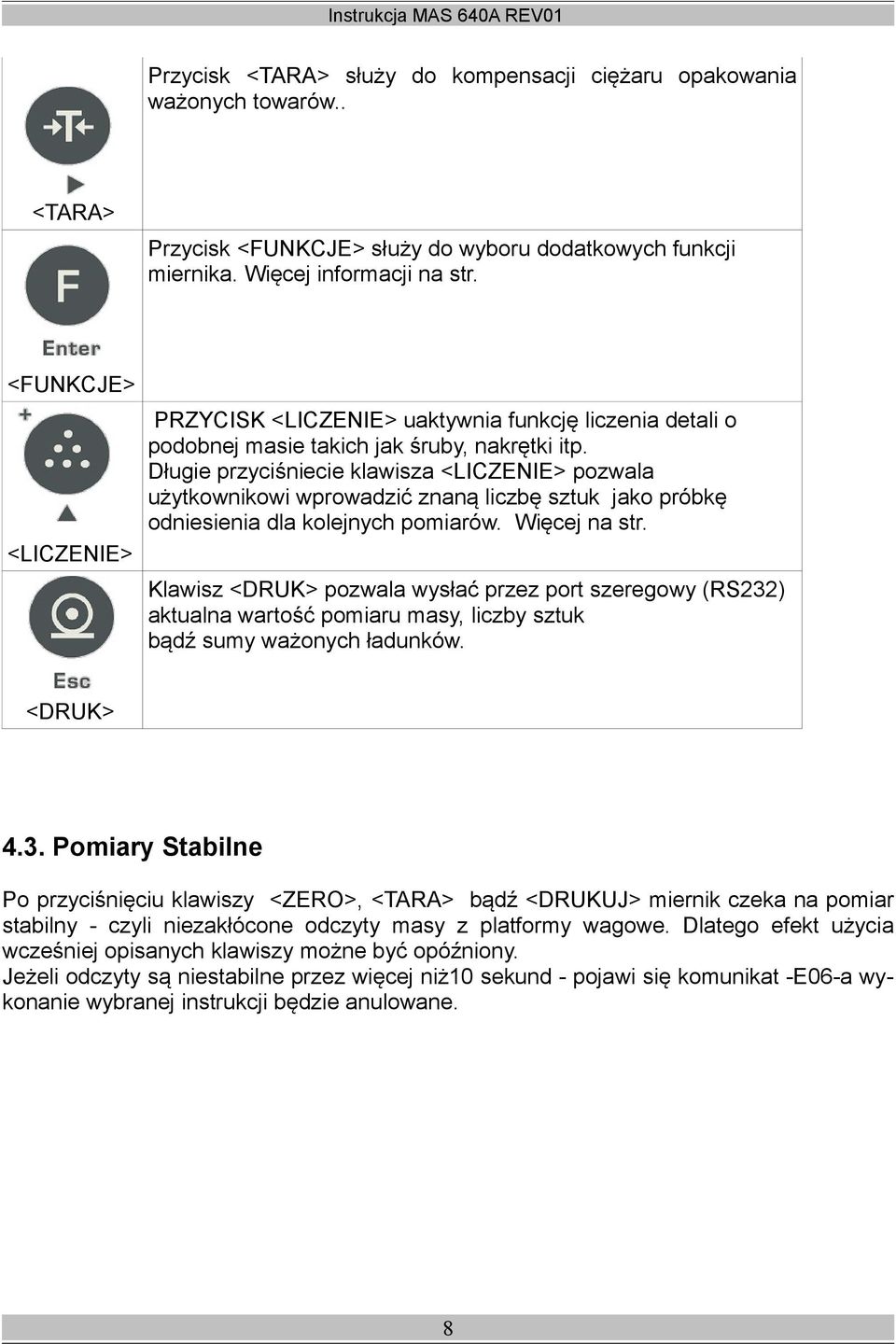

8 Przycisk <TARA> służy do kompensacji ciężaru opakowania ważonych towarów.. <TARA> Przycisk <FUNKCJE> służy do wyboru dodatkowych funkcji miernika. Więcej informacji na str. <FUNKCJE> <LICZENIE> PRZYCISK <LICZENIE> uaktywnia funkcję liczenia detali o podobnej masie takich jak śruby, nakrętki itp. Długie przyciśniecie klawisza <LICZENIE> pozwala użytkownikowi wprowadzić znaną liczbę sztuk jako próbkę odniesienia dla kolejnych pomiarów. Więcej na str. Klawisz <DRUK> pozwala wysłać przez port szeregowy (RS232) aktualna wartość pomiaru masy, liczby sztuk bądź sumy ważonych ładunków. <DRUK> 4.3. Pomiary Stabilne Po przyciśnięciu klawiszy <ZERO>, <TARA> bądź <DRUKUJ> miernik czeka na pomiar stabilny - czyli niezakłócone odczyty masy z platformy wagowe. Dlatego efekt użycia wcześniej opisanych klawiszy możne być opóźniony. Jeżeli odczyty są niestabilne przez więcej niż10 sekund - pojawi się komunikat -E06-a wykonanie wybranej instrukcji będzie anulowane. 8

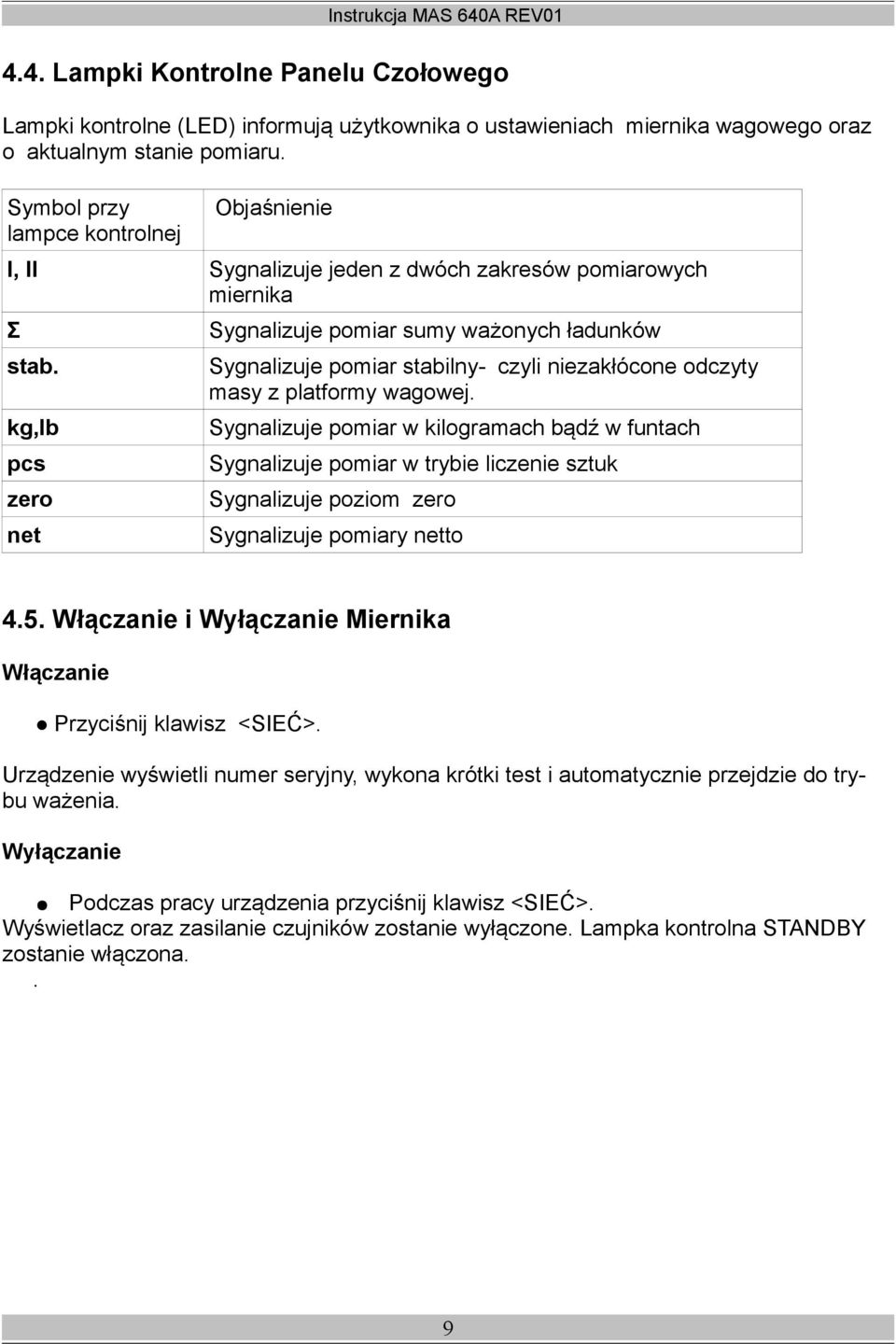

9 4.4. Lampki Kontrolne Panelu Czołowego Lampki kontrolne (LED) informują użytkownika o ustawieniach miernika wagowego oraz o aktualnym stanie pomiaru. Symbol przy lampce kontrolnej Objaśnienie I, II Sygnalizuje jeden z dwóch zakresów pomiarowych miernika Ʃ stab. kg,lb pcs zero net Sygnalizuje pomiar sumy ważonych ładunków Sygnalizuje pomiar stabilny- czyli niezakłócone odczyty masy z platformy wagowej. Sygnalizuje pomiar w kilogramach bądź w funtach Sygnalizuje pomiar w trybie liczenie sztuk Sygnalizuje poziom zero Sygnalizuje pomiary netto 4.5. Włączanie i Wyłączanie Miernika Włączanie Przyciśnij klawisz <SIEĆ>. Urządzenie wyświetli numer seryjny, wykona krótki test i automatycznie przejdzie do trybu ważenia. Wyłączanie Podczas pracy urządzenia przyciśnij klawisz <SIEĆ>. Wyświetlacz oraz zasilanie czujników zostanie wyłączone. Lampka kontrolna STANDBY zostanie włączona.. 9

10 4.6. Zerowanie Dla poprawnych odczytów masy ważonych ładunków przed ważeniem należy upewnić się, że wskazania miernika dla nieobciążonej platformy wagowej są równe zero. Aby wyzerować wagę należy: Zdjąć ładunek z platformy wagowej Przycisnąć klawisz <ZERO>. Poziom zero sygnalizowany jest lampką kontrolną zero umiejscowioną nad klawiszem <ZERO> Ważenie Dla nieobciążonej platformy naciśnij klawisz <ZERO> aby włączyć lampkę kontrolną zero. Ustaw ładunek na platformie wagowej. Poczekaj na stabilizacje pomiaru sygnalizowana przez lampkę kontrolną stab. Odczytaj wynik pomiaru Ważenie z Tarą Pomiar Netto Ustaw pusty pojemnik na platformie wagowej Poczekaj na stabilizacje pomiaru sygnalizowaną przez lampkę kontrolna stab. Naciśnij przycisk <TARA>.Odczyty wyświetlacza zostaną wyzerowane. Ustaw pojemnik z ładunkiem na platformie wagowej. Poczekaj na stabilizacje pomiaru sygnalizowana przez lampkę kontrolna stab. Odczytaj wynik pomiaru. Ważenie z tarą (pomiar netto) sygnalizowane jest lampka kontrolna net. umiejscowioną nad klawiszem <TARA> Kasowanie Tary Przyciśnij długo kawalisz <TARA>.Masa pojemnika zostanie skasowana z pamięci miernika. Kontrolka net. Nad klawiszem <TARA> zostanie wyłączona. 10

11 4.9. Drukowanie/ Wysyłanie Danych Przez Port Szeregowy RS232 Naciśnij klawisz <DRUK>. Aktualny pomiar zostanie wydrukowany bądź wysłany przez port szeregowy. Uwaga: Pomiary niestabilne nie będą drukowane bądź wysyłane przez port szeregowy. 5. Funkcje Specjalne 5.1. Klawisze funkcji specjalnych Klawisze funkcji specjalnych wymagają użycia klawiszy, które obsługują funkcje podstawowe miernika. Dodatkowe funkcje klawiszy opisane są symbolami pod klawiaturą Liczenie Sztuk Ustaw na platformie wagowej pusty pojemnik, w którym będą liczone sztuki. Naciśnij przycisk <TARA>. Umieść w pojemniku znaną liczbę sztuk. Przyciśnij długo klawisz <LICZENIE> oraz wpisz ilość sztuk znajdujących się w pojemniku używając klawiszy <TARA>, <ZERO>, <LICZENIE>. Zaakceptuj zmiany klawiszem <FUNKCJE>. Na wyświetlaczu pojawi się liczba sztuk w pojemnik. Umieść w pojemniku sztuki do policzenia. Poczekaj na stabilizacje pomiaru sygnalizowana przez lampkę kontrolną stab. Odczytaj wynik pomiaru Wychodzenie z trybu liczenia sztuk Naciśnij krotko klawisz <LCZENIE>. Miernik powróci do trybu ważenia. Uwagi do trybu liczenia sztuk Po wprowadzeniu próbki ilości sztuk, próbka zostanie zapisana w pamięci nieulotnej miernika. Dlatego też nie ma potrzeby deklarowania nowej próbki przed liczeniem sztuk tego samego detalu. Krótkie przyciśniecie klawisza <LICZENIE> pozwala przełączać miernik pomiędzy liczeniem, a ważeniem. Jeżeli zdeklarowana próbka nie spełnia kryterium masy dla pojedynczego detalu,która powinna mieć wartość co najmniej ¼ działki odczytowej, na wyświetlaczu pojawi się komunikat o błędzie E

12 5.3. Wybór Jednostki Masy (kg/lb) Instrukcja MAS 640A REV01 Naciśnij klawisz <FUNKCJE>. Powtarzaj przyciśnięcia klawisza<liczenie> do czasu wyświetlenia komunikatu Unit Naciśnij klawisz <FUNKCJE> aby edytować funkcje Unit. Ostatnia cyfra wyświetlacza zacznie migać. Wybierz 1 albo 2 odpowiednio dla pomiaru w kg bądź lb klawiszem <LICZENIE>. Zaakceptuj zmiany klawiszem <FUNKCJE> Kontrola Masy +/- Względem Wzorca Naciśnij klawisz <FUNKCJE> Powtarzaj przyciśnięcia klawisza <LICZENIE> do czasu wyświetlenia komunikatu ChE. Naciśnij klawisz <FUNKCJE> aby edytować funkcje ChE. Ostatnia cyfra wyświetlacza zacznie migać Wybierz 0, 1 albo 2 zgodnie z tabelą w punkcie klawiszem <LICZENIE>. Dla opcji nr 2 należy wpisać tolerancje przy pomocy klawiszy <TARA>, <ZERO> i <LICZENIE>. Przy czym komunikat HI na wyświetlaczu oznacz górny próg tolerancji, a komunikat LO oznacza dolny próg tolerancji. Zaakceptuj zmiany klawiszem <FUNKCJE> Opcje Funkcji Kontroli +/-. Numer. Objaśnienie 0 Wyłączenie funkcji kontroli +/-. 1 Start kontroli +/- ze starą tolerancją. 2 Start kontroli +/- z nową tolerancją Wybór Danych do Wydruku. Naciśnij klawisz <FUNKCJE>. Powtarzaj przyciśnięcia klawisza<liczenie> do czasu wyświetlenia komunikatu Prout Naciśnij klawisz <FUNKCJE> aby edytować funkcję Prout. Ostatnia cyfra wyświetla- cza zacznie migać. Wybierz klawiszem <LICZENIE> numer 1,2,3 albo 4 zgodnie z tabelą w punkcie Zaakceptuj zmiany klawiszem <FUNKCJE>. 12

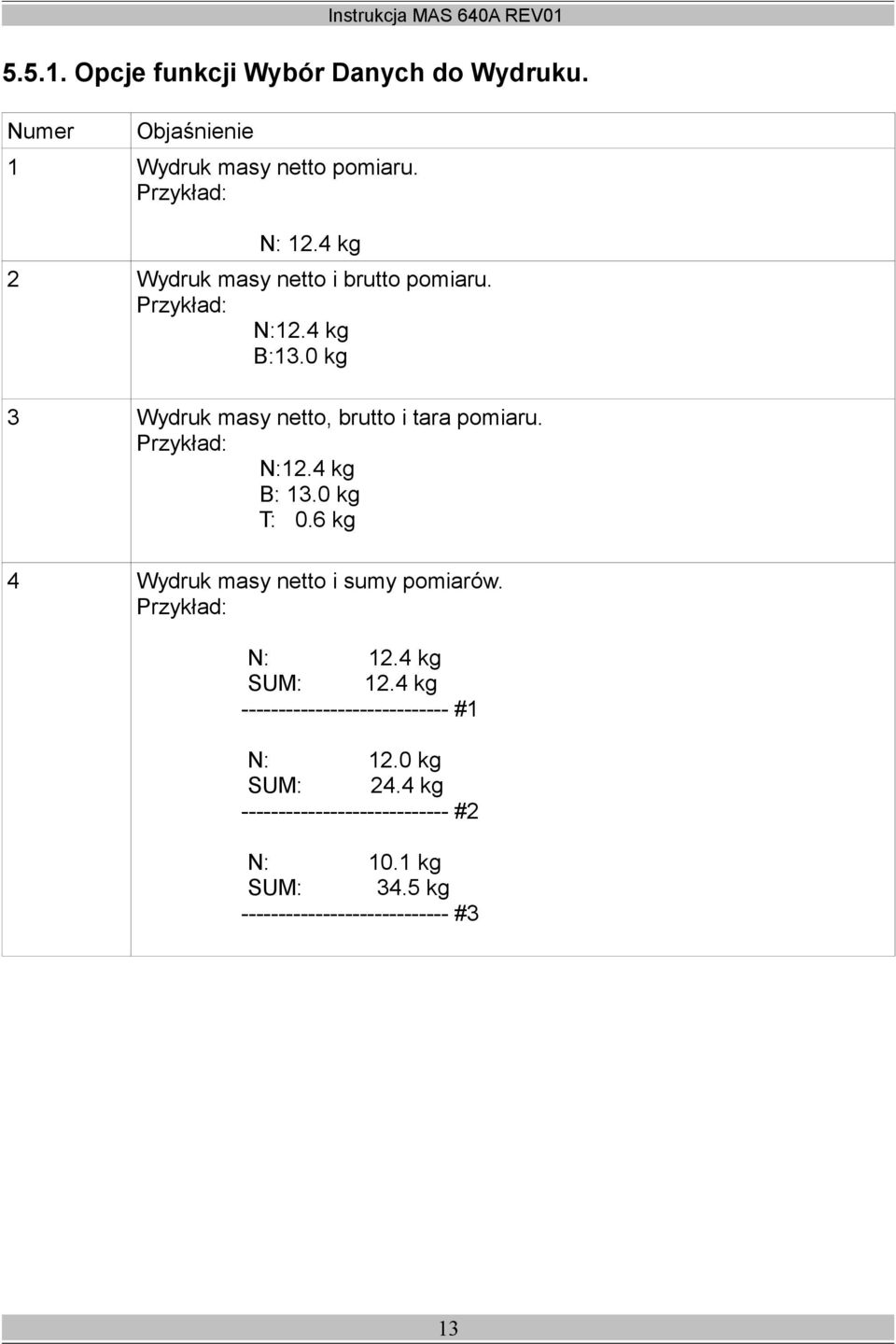

13 Opcje funkcji Wybór Danych do Wydruku. Numer Objaśnienie 1 Wydruk masy netto pomiaru. Przykład: N: 12.4 kg 2 Wydruk masy netto i brutto pomiaru. Przykład: N:12.4 kg B:13.0 kg 3 Wydruk masy netto, brutto i tara pomiaru. Przykład: N:12.4 kg B: 13.0 kg T: 0.6 kg 4 Wydruk masy netto i sumy pomiarów. Przykład: N: 12.4 kg SUM: 12.4 kg #1 N: 12.0 kg SUM: 24.4 kg #2 N: 10.1 kg SUM: 34.5 kg #3 13

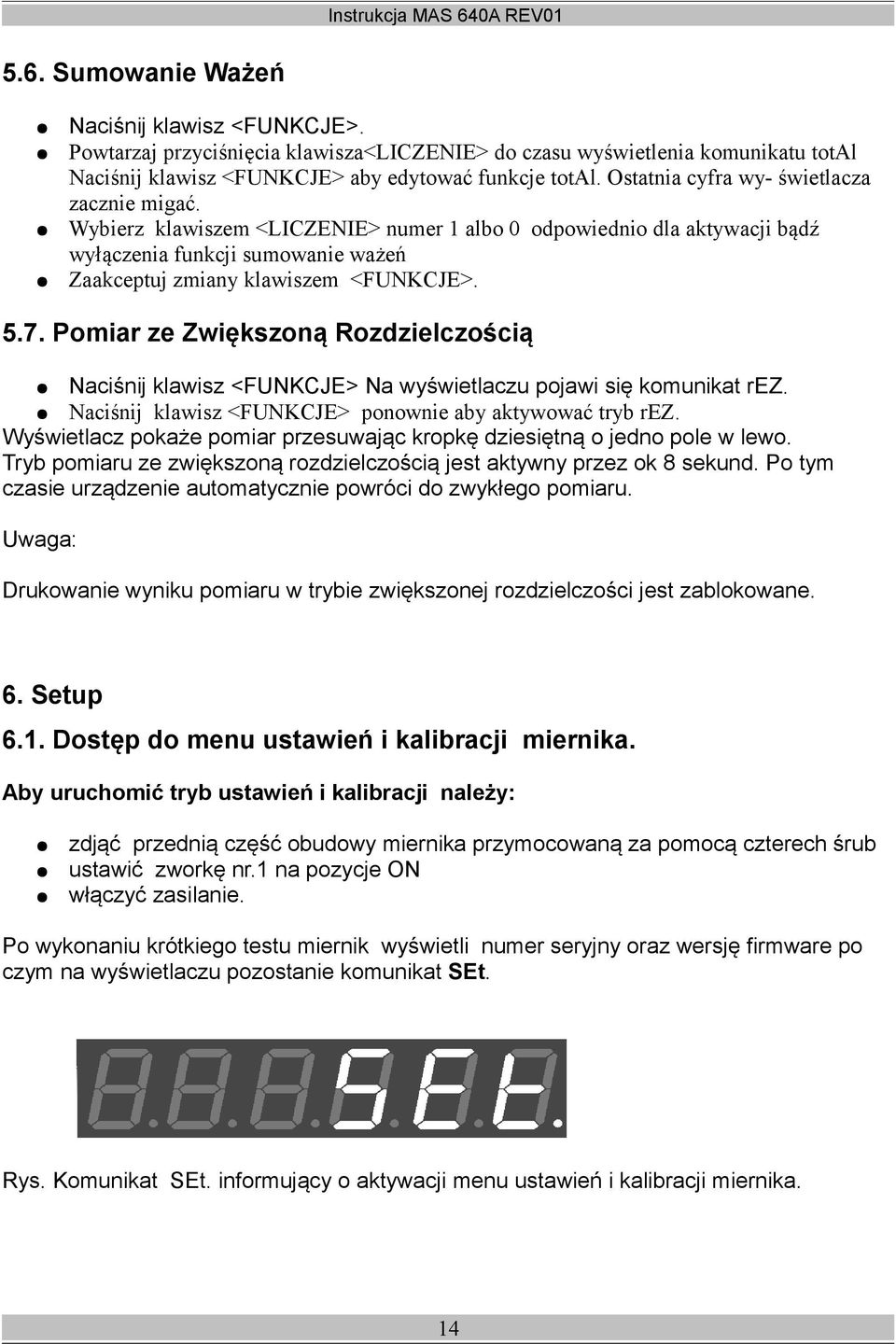

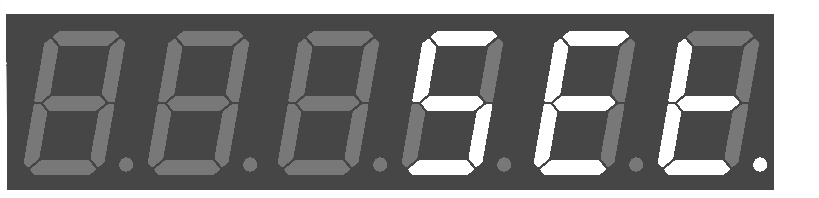

14 5.6. Sumowanie Ważeń Naciśnij klawisz <FUNKCJE>. Powtarzaj przyciśnięcia klawisza<liczenie> do czasu wyświetlenia komunikatu total Naciśnij klawisz <FUNKCJE> aby edytować funkcje total. Ostatnia cyfra wy- świetlacza zacznie migać. Wybierz klawiszem <LICZENIE> numer 1 albo 0 odpowiednio dla aktywacji bądź wyłączenia funkcji sumowanie ważeń Zaakceptuj zmiany klawiszem <FUNKCJE> Pomiar ze Zwiększoną Rozdzielczością Naciśnij klawisz <FUNKCJE> Na wyświetlaczu pojawi się komunikat rez. Naciśnij klawisz <FUNKCJE> ponownie aby aktywować tryb rez. Wyświetlacz pokaże pomiar przesuwając kropkę dziesiętną o jedno pole w lewo. Tryb pomiaru ze zwiększoną rozdzielczością jest aktywny przez ok 8 sekund. Po tym czasie urządzenie automatycznie powróci do zwykłego pomiaru. Uwaga: Drukowanie wyniku pomiaru w trybie zwiększonej rozdzielczości jest zablokowane. 6. Setup 6.1. Dostęp do menu ustawień i kalibracji miernika. Aby uruchomić tryb ustawień i kalibracji należy: zdjąć przednią część obudowy miernika przymocowaną za pomocą czterech śrub ustawić zworkę nr.1 na pozycje ON włączyć zasilanie. Po wykonaniu krótkiego testu miernik wyświetli numer seryjny oraz wersję firmware po czym na wyświetlaczu pozostanie komunikat SEt. Rys. Komunikat SEt. informujący o aktywacji menu ustawień i kalibracji miernika. 14

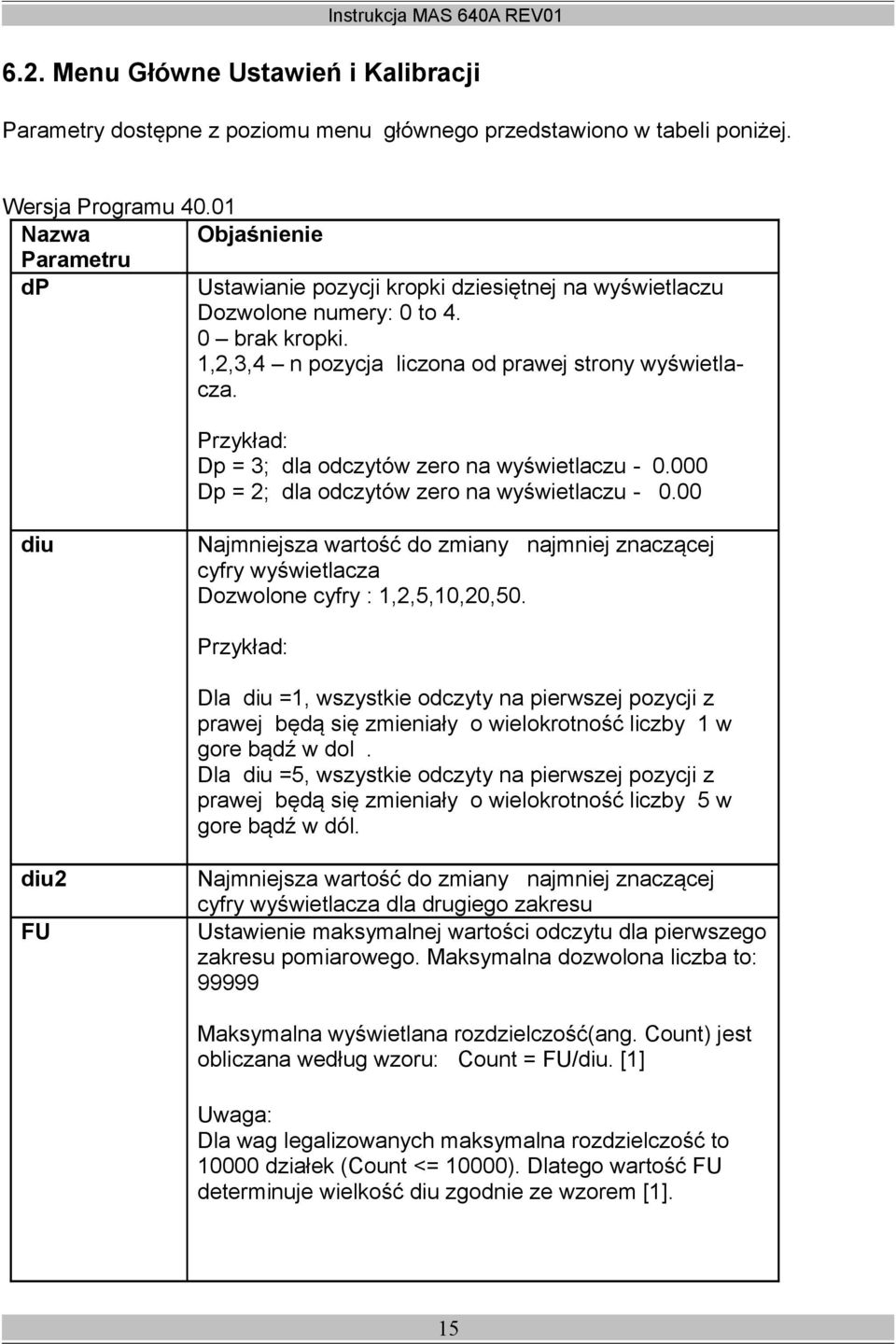

15 6.2. Menu Główne Ustawień i Kalibracji Parametry dostępne z poziomu menu głównego przedstawiono w tabeli poniżej. Wersja Programu Nazwa Objaśnienie Parametru dp Ustawianie pozycji kropki dziesiętnej na wyświetlaczu Dozwolone numery: 0 to 4. 0 brak kropki. 1,2,3,4 n pozycja liczona od prawej strony wyświetlacza. Przykład: Dp = 3; dla odczytów zero na wyświetlaczu Dp = 2; dla odczytów zero na wyświetlaczu diu Najmniejsza wartość do zmiany najmniej znaczącej cyfry wyświetlacza Dozwolone cyfry : 1,2,5,10,20,50. Przykład: Dla diu =1, wszystkie odczyty na pierwszej pozycji z prawej będą się zmieniały o wielokrotność liczby 1 w gore bądź w dol. Dla diu =5, wszystkie odczyty na pierwszej pozycji z prawej będą się zmieniały o wielokrotność liczby 5 w gore bądź w dól. diu2 FU Najmniejsza wartość do zmiany najmniej znaczącej cyfry wyświetlacza dla drugiego zakresu Ustawienie maksymalnej wartości odczytu dla pierwszego zakresu pomiarowego. Maksymalna dozwolona liczba to: Maksymalna wyświetlana rozdzielczość(ang. Count) jest obliczana według wzoru: Count = FU/diu. [1] Uwaga: Dla wag legalizowanych maksymalna rozdzielczość to działek (Count <= 10000). Dlatego wartość FU determinuje wielkość diu zgodnie ze wzorem [1]. 15

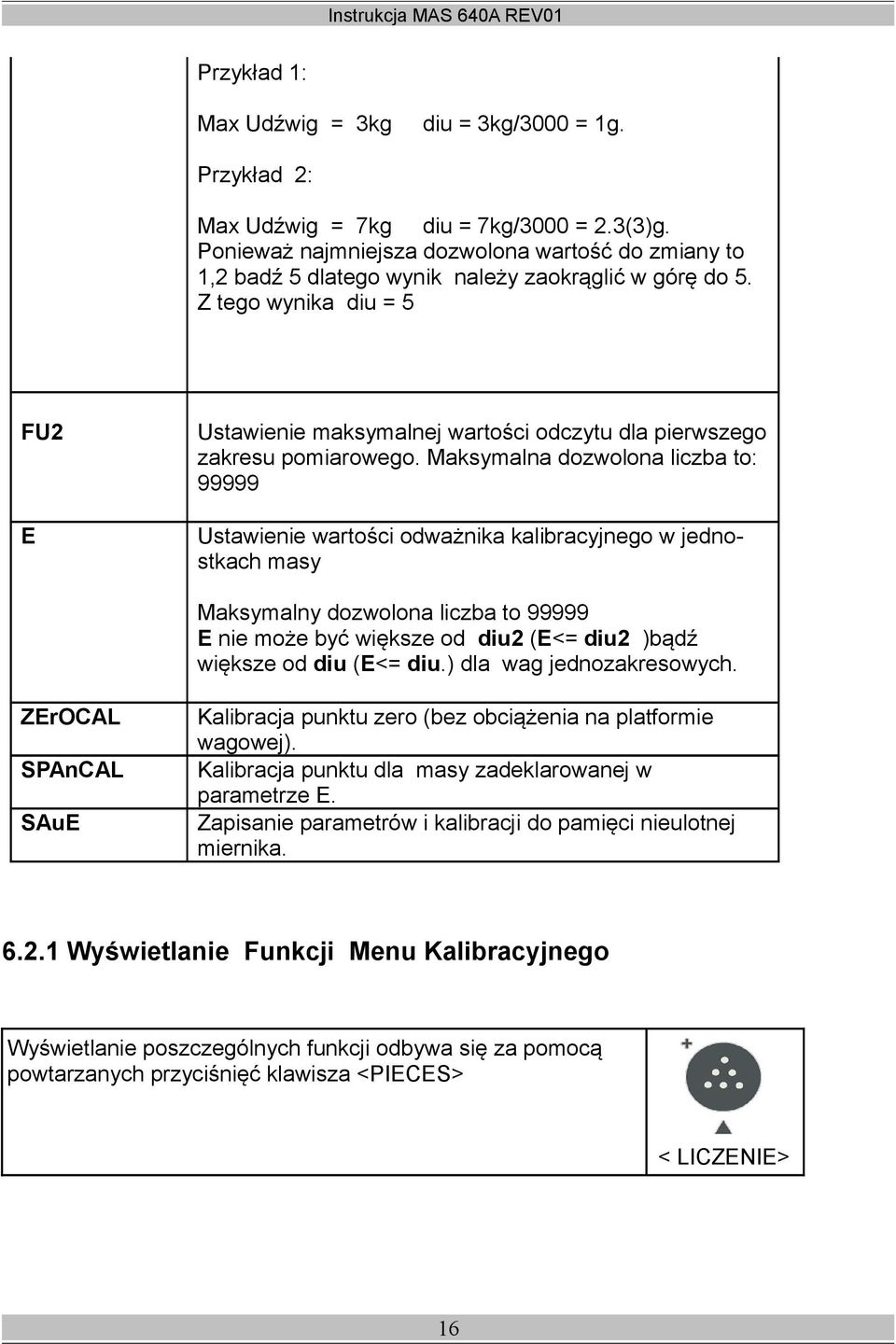

16 Przykład 1: Max Udźwig = 3kg diu = 3kg/3000 = 1g. Przykład 2: Max Udźwig = 7kg diu = 7kg/3000 = 2.3(3)g. Ponieważ najmniejsza dozwolona wartość do zmiany to 1,2 badź 5 dlatego wynik należy zaokrąglić w górę do 5. Z tego wynika diu = 5 FU2 E Ustawienie maksymalnej wartości odczytu dla pierwszego zakresu pomiarowego. Maksymalna dozwolona liczba to: Ustawienie wartości odważnika kalibracyjnego w jednostkach masy Maksymalny dozwolona liczba to E nie może być większe od diu2 (E<= diu2 )bądź większe od diu (E<= diu.) dla wag jednozakresowych. ZErOCAL SPAnCAL SAuE Kalibracja punktu zero (bez obciążenia na platformie wagowej). Kalibracja punktu dla masy zadeklarowanej w parametrze E. Zapisanie parametrów i kalibracji do pamięci nieulotnej miernika Wyświetlanie Funkcji Menu Kalibracyjnego Wyświetlanie poszczególnych funkcji odbywa się za pomocą powtarzanych przyciśnięć klawisza <PIECES> < LICZENIE> 16

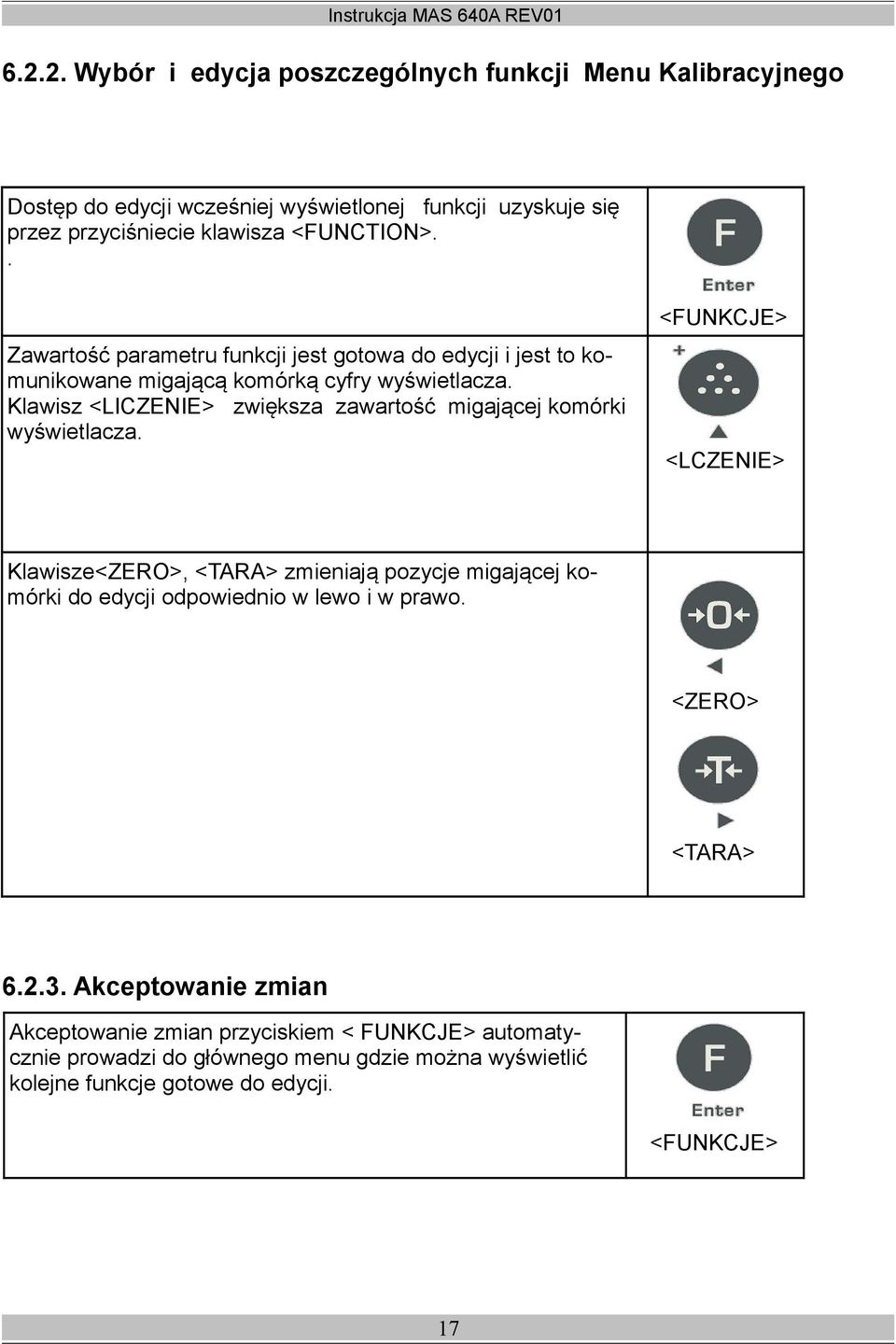

17 Wybór i edycja poszczególnych funkcji Menu Kalibracyjnego Dostęp do edycji wcześniej wyświetlonej funkcji uzyskuje się przez przyciśniecie klawisza <FUNCTION>.. Zawartość parametru funkcji jest gotowa do edycji i jest to komunikowane migającą komórką cyfry wyświetlacza. Klawisz <LICZENIE> zwiększa zawartość migającej komórki wyświetlacza. <FUNKCJE> <LCZENIE> Klawisze<ZERO>, <TARA> zmieniają pozycje migającej komórki do edycji odpowiednio w lewo i w prawo. <ZERO> <TARA> Akceptowanie zmian Akceptowanie zmian przyciskiem < FUNKCJE> automatycznie prowadzi do głównego menu gdzie można wyświetlić kolejne funkcje gotowe do edycji. <FUNKCJE> 17

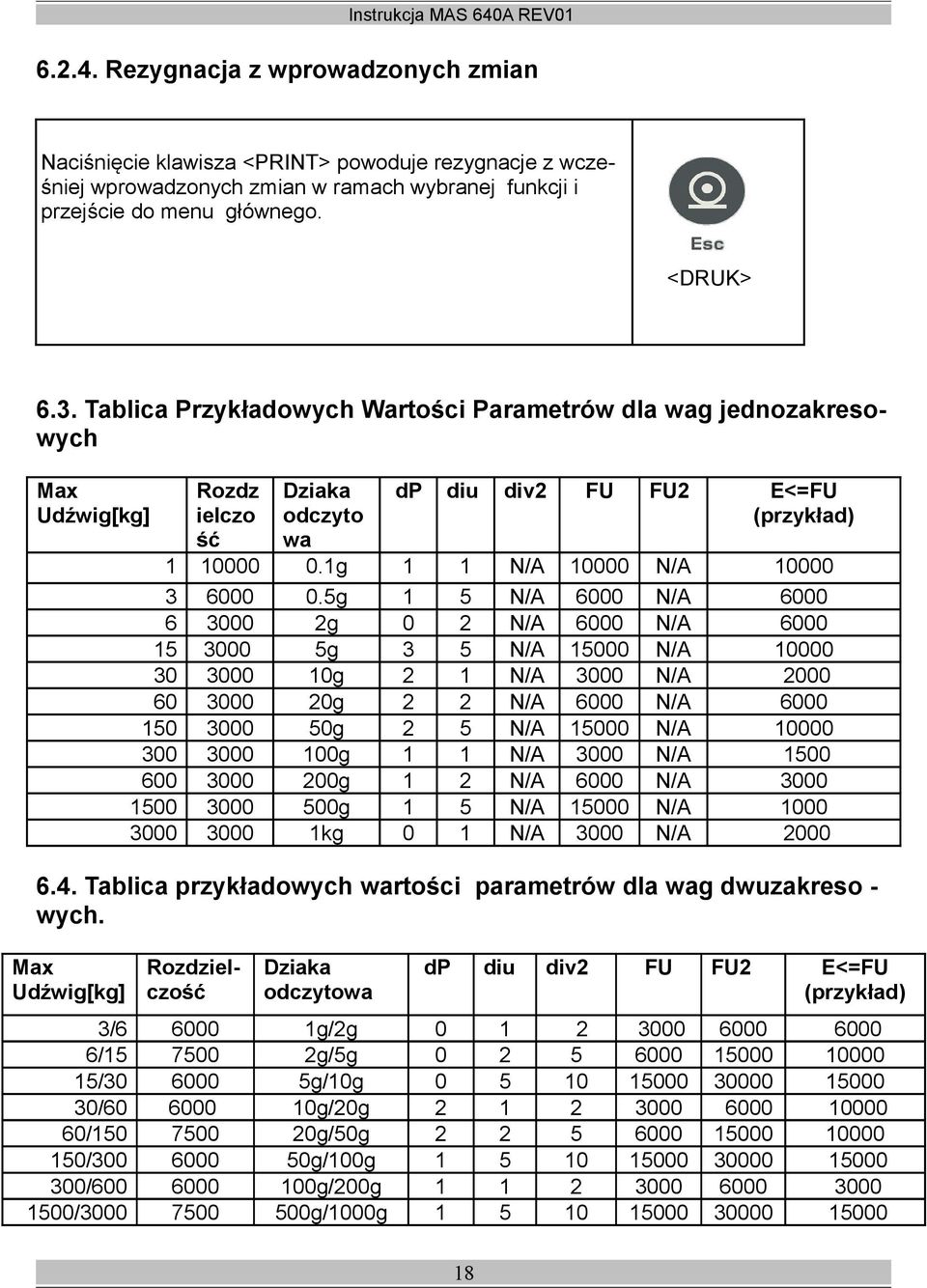

18 Rezygnacja z wprowadzonych zmian Naciśnięcie klawisza <PRINT> powoduje rezygnacje z wcześniej wprowadzonych zmian w ramach wybranej funkcji i przejście do menu głównego. <DRUK> Max Udźwig[kg] Rozdz ielczo ść Dziaka odczyto wa dp diu div2 FU FU2 E<=FU (przykład) g 1 1 N/A N/A g 1 5 N/A 6000 N/A g 0 2 N/A 6000 N/A g 3 5 N/A N/A g 2 1 N/A 3000 N/A g 2 2 N/A 6000 N/A g 2 5 N/A N/A g 1 1 N/A 3000 N/A g 1 2 N/A 6000 N/A g 1 5 N/A N/A kg 0 1 N/A 3000 N/A Tablica przykładowych wartości parametrów dla wag dwuzakreso - wych. Max Udźwig[kg] 6.3. Tablica Przykładowych Wartości Parametrów dla wag jednozakresowych Rozdzielczość Dziaka odczytowa dp diu div2 FU FU2 E<=FU (przykład) 3/ g/2g / g/5g / g/10g / g/20g / g/50g / g/100g / g/200g / g/1000g

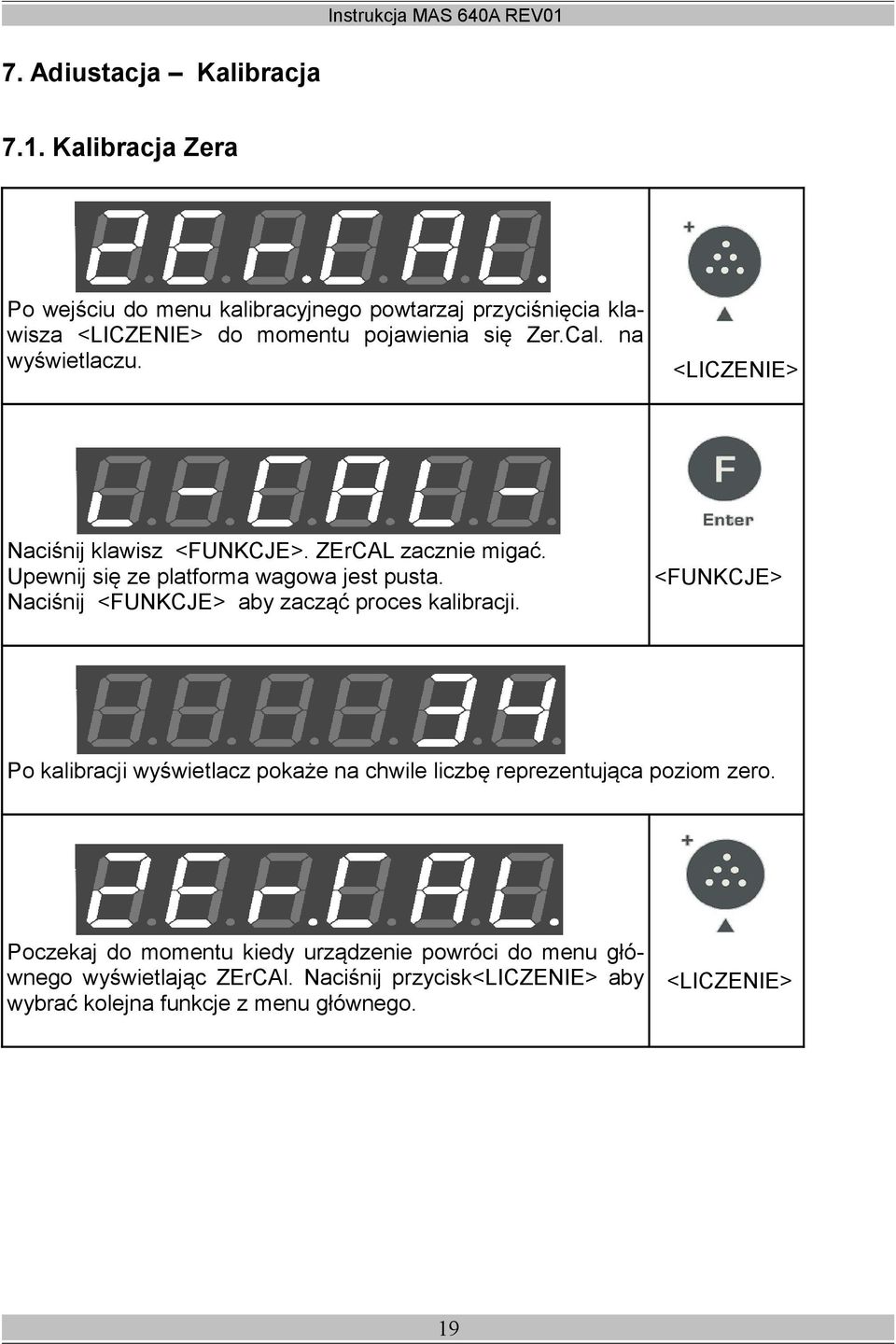

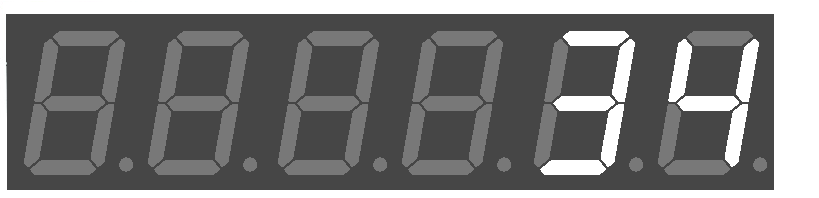

19 7. Adiustacja Kalibracja 7.1. Kalibracja Zera Po wejściu do menu kalibracyjnego powtarzaj przyciśnięcia klawisza <LICZENIE> do momentu pojawienia się Zer.Cal. na wyświetlaczu. <LICZENIE> Naciśnij klawisz <FUNKCJE>. ZErCAL zacznie migać. Upewnij się ze platforma wagowa jest pusta. Naciśnij <FUNKCJE> aby zacząć proces kalibracji. <FUNKCJE> Po kalibracji wyświetlacz pokaże na chwile liczbę reprezentująca poziom zero. Poczekaj do momentu kiedy urządzenie powróci do menu głównego wyświetlając ZErCAl. Naciśnij przycisk<liczenie> aby wybrać kolejna funkcje z menu głównego. <LICZENIE> 19

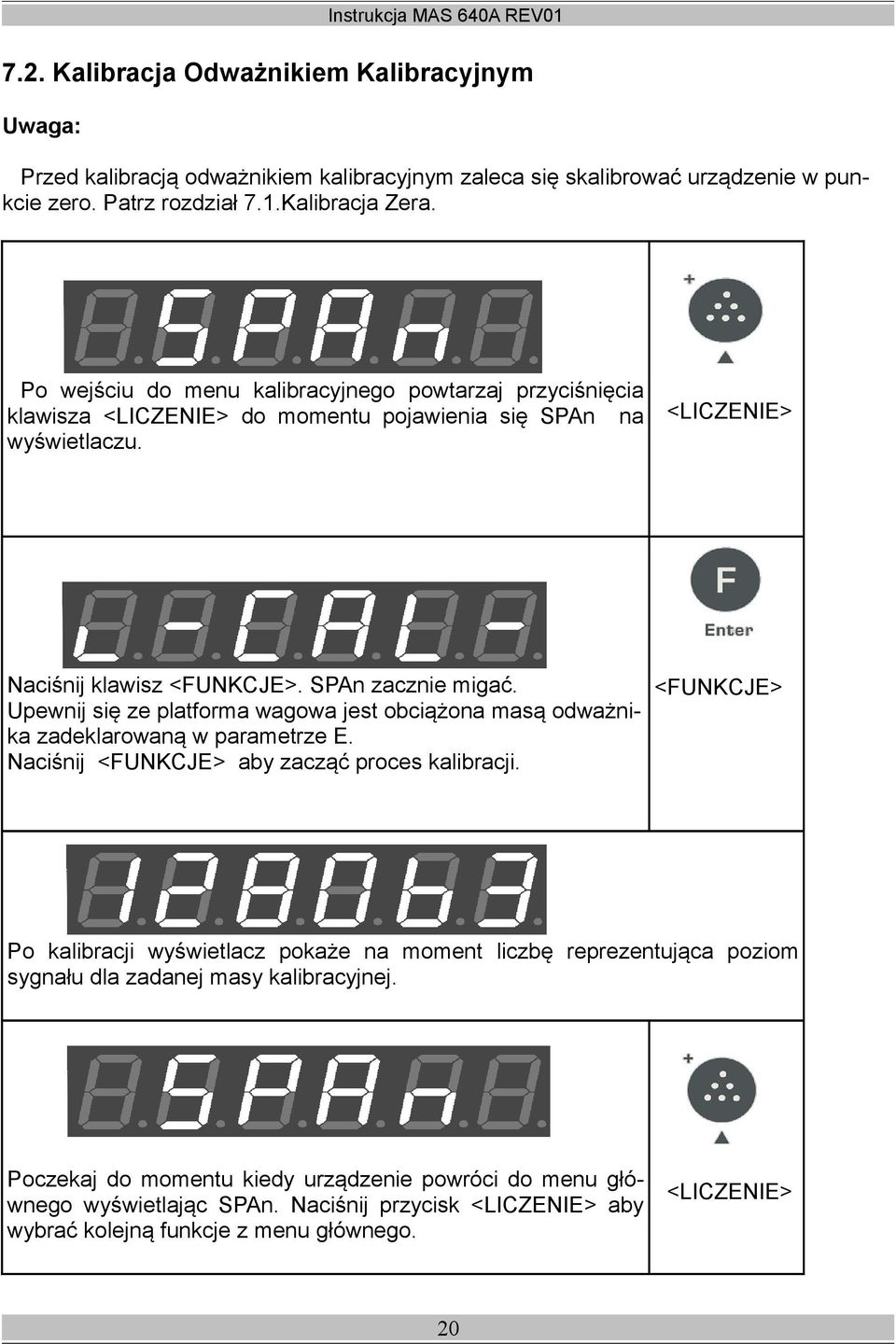

20 7.2. Kalibracja Odważnikiem Kalibracyjnym Uwaga: Przed kalibracją odważnikiem kalibracyjnym zaleca się skalibrować urządzenie w punkcie zero. Patrz rozdział 7.1.Kalibracja Zera. Po wejściu do menu kalibracyjnego powtarzaj przyciśnięcia klawisza <LICZENIE> do momentu pojawienia się SPAn na wyświetlaczu. <LICZENIE> Naciśnij klawisz <FUNKCJE>. SPAn zacznie migać. Upewnij się ze platforma wagowa jest obciążona masą odważnika zadeklarowaną w parametrze E. Naciśnij <FUNKCJE> aby zacząć proces kalibracji. <FUNKCJE> Po kalibracji wyświetlacz pokaże na moment liczbę reprezentująca poziom sygnału dla zadanej masy kalibracyjnej. Poczekaj do momentu kiedy urządzenie powróci do menu głównego wyświetlając SPAn. Naciśnij przycisk <LICZENIE> aby wybrać kolejną funkcje z menu głównego. <LICZENIE> 20

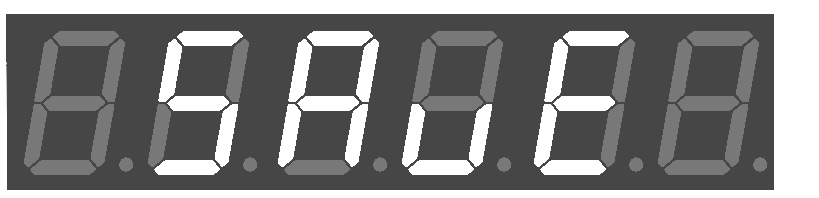

21 8. Zapisywanie Zmian W menu kalibracyjnym powtarzaj przyciśnięcia klawisza <LICZENIE> do momentu pojawienia się SAuE. na wyświetlaczu. Zaakceptuj zmiany przyciskając klawisz <FUNKCJE>. <LICZENIE> <FUNKCJE> 9. Opuszczanie Trybu Ustawień i Kalibracji Upewnij się że przełącznik kalibracyjny jest w pozycji OFF. Po dokonaniu zmian parametrów I kalibracji wybierz funkcje SauE powtarzanymi przyciśnięciami klawisza <LICZENIE>. Zaakceptuj wybór przyciskając klawisz <FUNCTION> key. Po zapisaniu parametrów I kalibracji do pamięci nieulotnej, urządzenie przejdzie automatycznie do trybu ważenia. Uwaga: Jest możliwość opuszczenia menu kalibracyjnego bez zapisu nowych parametrów do pamięci urządzenia. Aby to zrobić, należny z poziomu menu głównego wcisnąć klawisz <ESC> (zworka kalibracyjna musi być w pozycji OFF), a miernik przejdzie do trybu ważenia. W ten sposób można sprawdzić nowe ustawienia bez utraty starych ustawień. Aby powrócić do menu setup w celu zaakceptowania nowych zmian, należy przy włączonym urządzeniu przesunąć zworkę kalibracyjna na pozycje ON i wybrać funkcje SauE z menu głównego. Uwaga: Kiedy menu setup zostało opuszczone bez zapisania zmian nowe parametry przechowywane są w pamięci ulotnej miernika i zostaną utracone po wyłączeniu zasilania. 21

22 10. Tabela Błędów Błędy w trybie ważenia Error Opis Rozwiązanie -E06- Pomiar niestabilny Ponów operacje kiedy pomiar jest stabilny. -E07- -E08- Inicjujący odczyt zera powyżej 10% wartości maksymalnej Zbyt mała masa pojedynczej próbki dla trybu liczenia sztuk. Zdejmij obciążenie z platformy wagowej. Masa pojedynczej próbki powinna mieć wartość przynajmniej ¼ działki odczytowej miernika. Notatki: 22
