1 ekey home pl INSTRUKCJA OBSŁUGI 01

2 Polski Tłumaczenie oryginalnej instrukcji obsługi ID132/340/0/282 Spis treści Informacje ogólne...2 Wskazówka dotycząca zapoznawania się z instrukcją... 2 Odpowiedzialność za produkt oraz ograniczenie odpowiedziałności... 2 Rękojmia i gwarancja producenta... 2 Wskazówki, symbole i skróty...2 Wskazówki bezpieczeństwa...3 Zagrożenie życia w wyniku porażenia prądem... 3 Zabezpieczenie przed manipulacją... 3 Opis produktu...4 Przegląd systemu... 4 Zakres dostawy... 4 Użytkowanie zgodne z przeznaczeniem i miejsce zastosowania... 4 Czytnik linii papilarnych... 5 Jednostki sterujące... 7 Dane techniczne...8 Instalacja...9 Uruchomienie...10 Uruchamianie urządzeń Parowanie smartfona lub tabletu i uruchamianie w trybie normalnym 11 Zapisywanie palcówadministratorów i uruchamianie w trybie normalnym Zapisywanie palca użytkownika Zastosowanie...16 Otwieranie drzwi Usuwanie palca użytkownika Usuwanie wszystkich palców użytkowników Ochrona systemu przed utratą smartfona lub tabletu Przywracanie ustawień fabrycznych systemu Aktualizacja oprogramowania Wskazania błędów i sposoby ich usuwania...22 Konserwacja...22 Demontaż i utylizacja...22 Deklaracja zgodności...22 Ochrona praw autorskich...23 pl 1

3 Informacje ogólne ekey biometric systems GmbH posiada system zarządzania jakością zgodny z wymogami normy EN ISO 9001:2008 oraz dysponuje odpowiednim certyfikatem. Wskazówka dotycząca zapoznawania się z instrukcją Niniejsza instrukcja stanowi część produktu. Należy ją starannie przechowywać. W celu uzyskania bliższych informacji na temat produktu należy skontaktować się ze sprzedawcą. Odpowiedzialność za produkt oraz ograniczenie odpowiedziałności Rękojmia i gwarancja producenta W poniższych przypadkach może nastąpić zakłócenie bezpiecznej eksploatacji oraz działania urządzeń. Odpowiedzialność z tytułu nieprawidłowego funkcjonowania przechodzi w następujących przypadkach na operatora/użytkownika: instalacja, użytkowanie, konserwacja i czyszczenie urządzeń nie odbywały się w sposób zgodny z zaleceniami instrukcji; przekroczono zakres zgodnego z przeznaczeniem użytkowania urządzeń; użytkownik dokonał nieautoryzowanych modyfikacji urządzeń. Niniejsza instrukcja obsługi nie podlega aktualizacji. Zastrzeżone pozostają zmiany wizualne i techniczne, pomyłki oraz błędy w składzie i druku. Zasadniczo obowiązują nasze ogólne warunki świadczenia usług i dostawy w wersji z dnia zakupu. Patrz ekey biometric systems GmbH udziela 24 miesięcy gwarancji od daty zakupu na wady materiałowe i wady wykonania. Dochodzenie roszczenia z tytułu gwarancji jest możliwe wyłącznie w tym państwie, w którym dokonano zakupu. Produkt wymaga stosowania wyłącznie części zamiennych i akcesoriów produkowanych przez ekey. Wskazówki, symbole i skróty WSKAZÓWKA Oznacza dodatkowe informacje oraz przydatne wskazówki. NIEBEZPIECZEŃSTWO Oznacza ryzyko wystąpienia bezpośredniego zagrożenia, które może prowadzić do śmierci lub poważnych obrażeń. UWAGA Oznacza możliwe szkody rzeczowe, których skutkiem nie może być uszczerbek na zdrowiu. 2 pl

4 Symbole: 1. Instrukcje postępowania krok po kroku Odesłania do fragmentów niniejszej instrukcji Odesłania do instrukcji montażu Odesłania do schematu połączeń kablowych Listy bez określonej kolejności, poziom 1 ekey home CZLP PT Nazwy produktów Skróty i określenia: NT FAR FRR CZLP IN JS PT Natynkowy False Acceptance Rate False Rejection Rate Czytnik linii papilarnych integra Jednostka sterująca Podtynkowy Odcisk linii papilarnych Dane biometryczne uzyskane z odcisku linii papilarnych Wskazówki bezpieczeństwa NIEBEZPIECZEŃSTWO Wszystkie urządzenia ekey home należy eksploatować przy bardzo niskim napięciu bezpiecznym (SELV). Należy stosować w nich wyłącznie zasilacze sieciowe o klasie ochrony 2 wg VDE Rezultatem braku przestrzegania tego zalecenia może być zagrożenie życia w wyniku porażenia prądem. Podłączaniem do sieci elektrycznej może zajmować się wyłącznie odpowiednio przeszkolony personel! Zagrożenie życia w wyniku porażenia prądem Jednostkę sterującą należy montować wyłącznie w zabezpieczonym pomieszczeniu wewnętrznym. Ma to na celu uniknięcie prób manipulacji dokonywanych z zewnątrz. Zabezpieczenie przed manipulacją pl 3

5 Opis produktu Przegląd systemu Rys. 1: Przegląd systemu 1 Czytnik linii papilarnych 2 Zasilacz sieciowy 3 Jednostka sterująca 4 Rozgałęźnik 5 Zamek z napędem 6 Przejście kabla 7 Przewód łączący Zakres dostawy Użytkowanie zgodne z przeznaczeniem i miejsce zastosowania Czytnik linii papilarnych; Jednostka sterująca; Instrukcja obsługi, instrukcja montażu, schemat połączeń kablowych; Opcjonalnie: odpowiednie akcesoria (przejście kabla, zasilacz sieciowy, przewód łączący, osłony itd.). Produkt ten to system kontroli dostępu wykorzystujący skanowanie palca. Składa się on z czytnika linii papilarnych i jednostki sterującej. Jest dostępny w różnych typach konstrukcji i kombinacjach komponentów. Ujmuje on cechy charakterystyczne (minucje) linii papilarnych, porównuje je z zapisanym odciskiem linii papilarnych i po stwierdzeniu zgodności otwiera drzwi. System służy głównie do otwierania drzwi do domów, mieszkań, bram garażowych przeznaczonych do użytku domowego, handlowego i (w ograniczonym stopniu) przemysłowego. 4 pl

6 Funkcja czytnika Czytnik linii papilarnych 1 Przedni kłykieć palca 2 Odcisk linii papilarnych Rys. 2: Odcisk linii papilarnych Czytnik rejestruje odcisk linii papilarnych za pośrednictwem czujnika liniowego i dokonuje jego analizy. Porównuje on rezultat z zapisanym odciskiem linii papilarnych. Prawidłowe i niezawodne funkcjonowanie czytnika linii papilarnych jest możliwe tylko w przypadku linii papilarnych przedniego kłykcia palca. Palec należy przesuwać nad czujnikiem spokojnym i równomiernym ruchem w odpowiedniej pozycji. Elementy obsługowe czytnika linii papilarnych Element obsługowy Obszar przesunięcia palca Czujnik Funkcja Wczytywanie palca w wyniku przesuwania, czyli równomiernego przemieszczania palca w dół nad czujnikiem. Programowanie systemu poprzez Finger Touch, czyli krótkie, szybkie dotknięcie czujnika palcem. Tabela 1: Elementy obsługowe czytnika linii papilarnych 1 Prawa krawędź wiodąca 2 Czujnik 3 Lewa krawędź wiodąca Rys. 3: Obszar przesunięcia palca Prawidłowa obsługa czytnika linii papilarnych Nieprawidłowa obsługa powoduje ograniczenie funkcjonalności czytnika linii papilarnych. pl 5

7 Przesuwanie palca : Krok Rysunek Opis 1. Trzymając palec prosto umieścić go na środku pomiędzy krawędziami wiodącymi. Nie przemieszczać palca. 2. Umieścić staw przedniego kłykcia palca bezpośrednio na czujniku. Umieścić palec płasko na obszarze przesunięcia. 3. Odchylić sąsiednie palce. 4. Równomiernie przemieścić palec w dół nad czujnikiem. Jednocześnie należy przesuwać całą dłoń. W celu uzyskania optymalnych rezultatów należy przesunąć nad czujnikiem cały przedni kłykieć palca. Czas trwania ruchu wynosi ok. 1 s. Finger Touch : Krok Rysunek Opis 1. Krótko i szybko dotknąć czujnika palcem. Ogólne wskazówki umożliwiające uzyskanie wysokiej jakości odcisku linii papilarnych Najlepszy efekt zapewnia palec wskazujący, środkowy i serdeczny. Kciuki i małe palce są nieprzydatne, lub nadają się tylko w niewielkim stopniu. Jeżeli do obsługi czytnika często mają być używane wilgotne palce, wówczas także podczas zapisywania powinny one znajdować się w takim stanie. Odciski linii papilarnych mogą być zapisywane w przypadku dzieci powyżej piątego roku życia. Sygnalizacja optyczna czytnika linii papilarnych Dostępne są 2 rodzaje diod LED: dioda LED statusu, która sygnalizuje stan roboczy; dioda LED funkcji informująca o funkcjonowaniu całego systemu. 6 pl

8 1 statusu 2 Diody LED funkcji Rys. 4: Sygnalizacja optyczna czytnika linii papilarnych Jednostki sterujące są dostępne w dwóch typach konstrukcji. Można stosować tylko jeden czytnik linii papilarnych na jednostkę sterującą. Każdy czytnik linii papilarnych pracuje tylko z jedną jednostką sterującą. Jednostki sterujące Nazwa produktu ekey home JS mini 1 ekey home JS micro 1 Rysunek Sposób montażu Tabela 2: Instalacja na szynach montażowych 1 przekaźnik, 1 wejście Typy konstrukcji jednostki sterującej Integracja w drzwiach 1 przekaźnik, 1 wejście Funkcja jednostki sterującej Jednostka sterująca pełni rolę aktuatora systemu. Przełącza ona jeden lub kilka przekaźników. Elementy obsługowe i sygnalizacja optyczna jednostki sterującej 1 statusu 2 Przycisk Rys. 5: Przegląd ekey home JS mini 1 i ekey home JS micro 1 ekey home jednostka sterująca mini 1: Górna dioda LED statusu pokazuje, czy jednostka sterująca sparowana jest z czytnikiem linii papilarnych. Dolna dioda LED statusu pokazuje przełączanie przekaźnika. ekey home jednostka sterująca micro 1: pokazuje, czy jednostka sterująca sparowana jest z czytnikiem linii papilarnych oraz przełączanie przekaźnika. pl 7

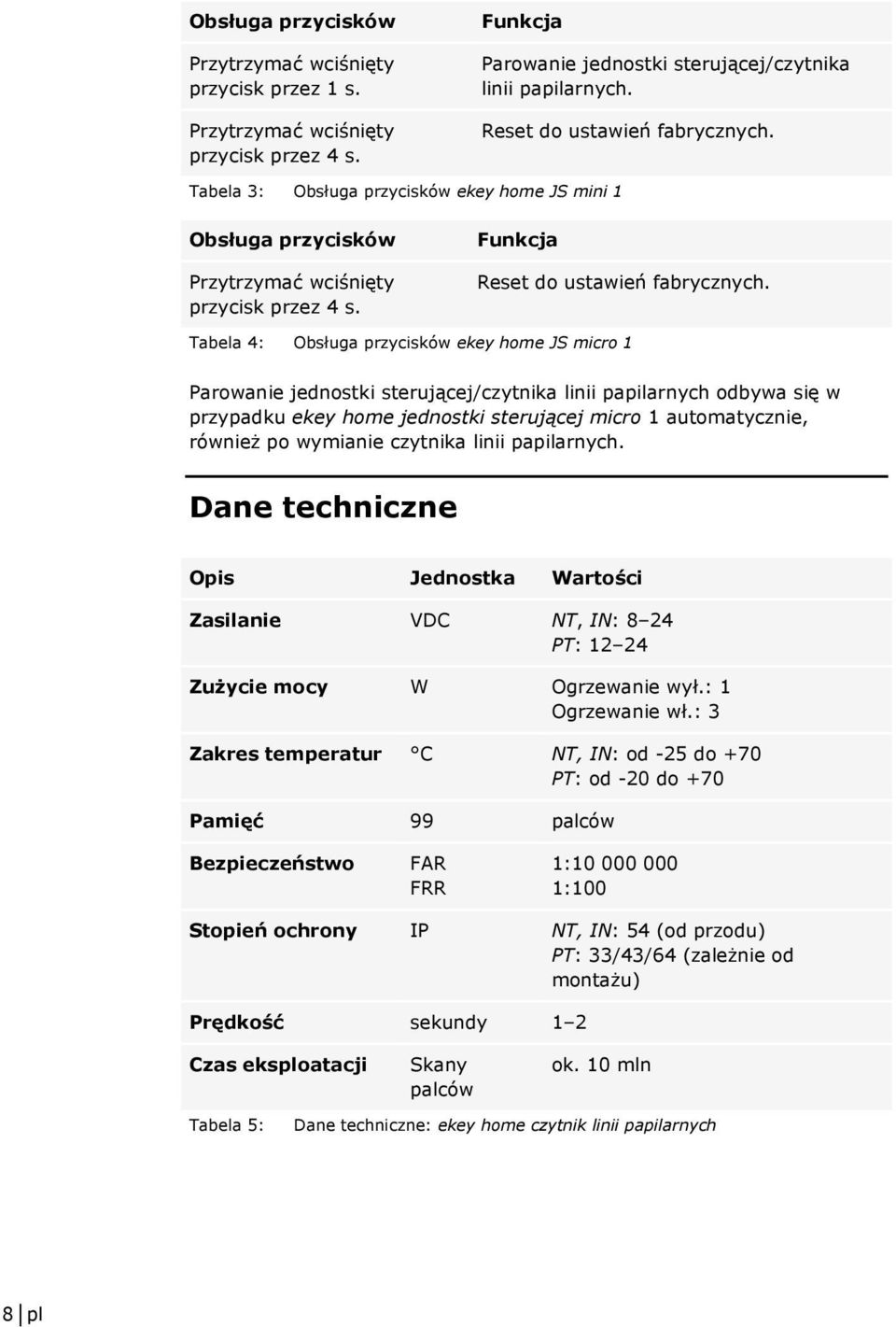

9 Obsługa przycisków Przytrzymać wciśnięty przycisk przez 1 s. Przytrzymać wciśnięty przycisk przez 4 s. Funkcja Parowanie jednostki sterującej/czytnika linii papilarnych. Reset do ustawień fabrycznych. Tabela 3: Obsługa przycisków ekey home JS mini 1 Obsługa przycisków Przytrzymać wciśnięty przycisk przez 4 s. Funkcja Reset do ustawień fabrycznych. Tabela 4: Obsługa przycisków ekey home JS micro 1 Parowanie jednostki sterującej/czytnika linii papilarnych odbywa się w przypadku ekey home jednostki sterującej micro 1 automatycznie, również po wymianie czytnika linii papilarnych. Dane techniczne Opis Jednostka Wartości Zasilanie VDC NT, IN: 8 24 PT: Zużycie mocy W Ogrzewanie wył.: 1 Ogrzewanie wł.: 3 Zakres temperatur C NT, IN: od -25 do +70 PT: od -20 do +70 Pamięć 99 palców Bezpieczeństwo FAR FRR 1: :100 Stopień ochrony IP NT, IN: 54 (od przodu) PT: 33/43/64 (zależnie od montażu) Prędkość sekundy 1 2 Czas eksploatacji Skany palców ok. 10 mln Tabela 5: Dane techniczne: ekey home czytnik linii papilarnych 8 pl

10 Opis Jednostka Wartości ekey home JS mini 1 ekey home JS micro 1 Zasilanie VDC Zużycie mocy W ok. 1 ok. 1 Przekaźnik Liczba 1 1 Moc przełączeniowa przekaźnika VAC/A VDC/A 42/2 42/2 Zakres temperatur C od -20 do +70 od -25 do +60 Stopień ochrony IP Wejścia cyfrowe (możliwe podłączenie tylko styku bezpotencjałowego) Liczba 1 1 Tabela 6: Dane techniczne: ekey home jednostka sterująca mini 1 i ekey home jednostka sterująca micro 1 Instalacja UWAGA Przed podłączeniem produktu do źródła zasilania należy go prawidłowo zamontować i oprzewodować. Możliwość wystąpienia szkód rzeczowych! Nie należy jeszcze podłączać do źródła zasilania! Zamontować system zgodnie z dostarczoną instrukcją montażu. Oprzewodować zgodnie z dostarczonym schematem połączeń kablowych. pl 9

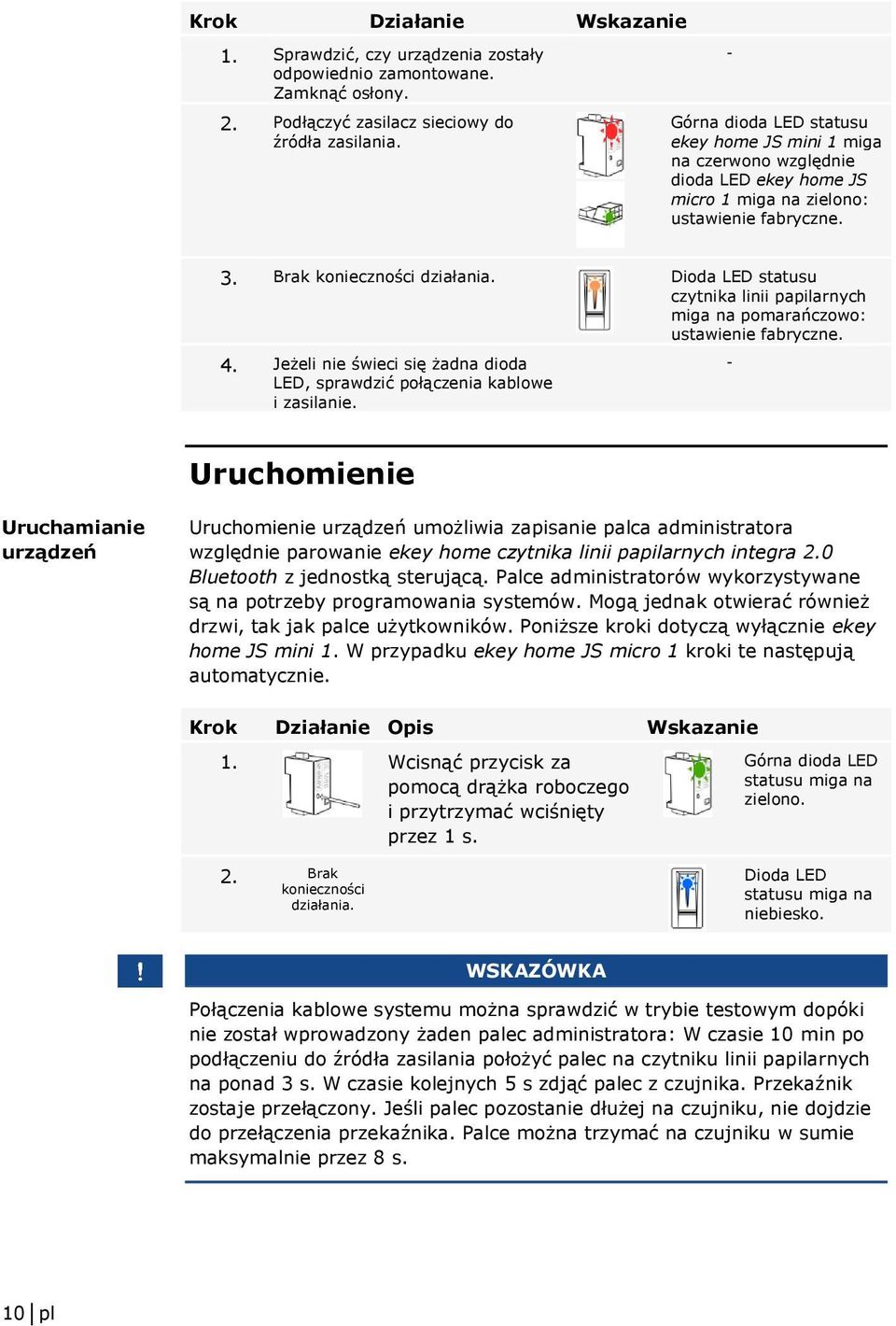

11 Krok Działanie Wskazanie 1. Sprawdzić, czy urządzenia zostały odpowiednio zamontowane. Zamknąć osłony. 2. Podłączyć zasilacz sieciowy do źródła zasilania. - Górna dioda LED statusu ekey home JS mini 1 miga na czerwono względnie dioda LED ekey home JS micro 1 miga na zielono: ustawienie fabryczne. 3. Brak konieczności działania. statusu czytnika linii papilarnych miga na pomarańczowo: ustawienie fabryczne. 4. Jeżeli nie świeci się żadna dioda LED, sprawdzić połączenia kablowe i zasilanie. - Uruchomienie Uruchamianie urządzeń Uruchomienie urządzeń umożliwia zapisanie palca administratora względnie parowanie ekey home czytnika linii papilarnych integra 2.0 Bluetooth z jednostką sterującą. Palce administratorów wykorzystywane są na potrzeby programowania systemów. Mogą jednak otwierać również drzwi, tak jak palce użytkowników. Poniższe kroki dotyczą wyłącznie ekey home JS mini 1. W przypadku ekey home JS micro 1 kroki te następują automatycznie. Krok Działanie Opis Wskazanie 1. Wcisnąć przycisk za pomocą drążka roboczego i przytrzymać wciśnięty przez 1 s. 2. Brak konieczności działania. Górna dioda LED statusu miga na zielono. statusu miga na niebiesko. WSKAZÓWKA Połączenia kablowe systemu można sprawdzić w trybie testowym dopóki nie został wprowadzony żaden palec administratora: W czasie 10 min po podłączeniu do źródła zasilania położyć palec na czytniku linii papilarnych na ponad 3 s. W czasie kolejnych 5 s zdjąć palec z czujnika. Przekaźnik zostaje przełączony. Jeśli palec pozostanie dłużej na czujniku, nie dojdzie do przełączenia przekaźnika. Palce można trzymać na czujniku w sumie maksymalnie przez 8 s. 10 pl

12 Czytnik linii papilarnych jest gotowy do zapisu palców administratorów względnie do parowania czytnika ze smartfonem lub tabletem jeśli używany jest ekey home czytnik linii papilarnych integra 2.0 Bluetooth. ekey home czytnik linii papilarnych integra 2.0 Bluetooth może zostać skonfigurowany ze smartfonem lub tabletem za pomocą ekey home app bez zastosowania palca administratora. Zapis palców administratora nie zostanie przerwany jeśli w ciągu 30 s przez czytnik przesunięty zostanie pierwszy palec. Patrz Zapisywanie palcówadministratorów i uruchamianie w trybie normalnym, strona 12. Poprzez parowanie ekey home czytnika linii papilarnych integra 2.0 Bluetooth z jednostką sterującą system przygotowywany jest do programowania i zarządzania systemem. Do parowania konieczne są kody zabezpieczające. Fabryczny kod zabezpieczający lub kod zabezpieczający aplikacji to Ten sam kod zabezpieczający może zostać użyty do parowania więcej niż jednego smartfona lub tabletu z czytnikiem linii papilarnych. Parowanie smartfona lub tabletu i uruchamianie w trybie normalnym Pobieranie aplikacji Aplikacja dostępna jest w Google Play i App Store. Do wyszukiwania należy użyć hasła ekey home app, najlepiej stosując cudzysłów. WSKAZÓWKA Ze względów bezpieczeństwa kod parowania musi zostać zmieniony po pierwszym parowaniu na 6-cyfrowy kod parowania. Krok Działanie Opis Wskazanie 1. Uruchomić ekey home app Zgodnie z instrukcjami na wyświetlaczu Sparować smartfon lub tablet z czytnikiem linii papilarnych. statusu niebiesko. Parowanie czytnika linii papilarnych ze smartfonem lub tabletem zostało przeprowadzone. System pracuje w trybie normalnym. Można teraz rozpocząć programowanie i zarządzanie systemem kontroli dostępu poprzez skanowanie palca za pomocą smartfona lub tabletu. Administrowanie większą liczbą czytników linii papilarnych przez Bluetooth ekey home app umożliwia administrowanie większą liczbą ekey czytników linii papilarnych integra 2.0 Bluetooth. Aby przejść do innego czytnika linii pl 11

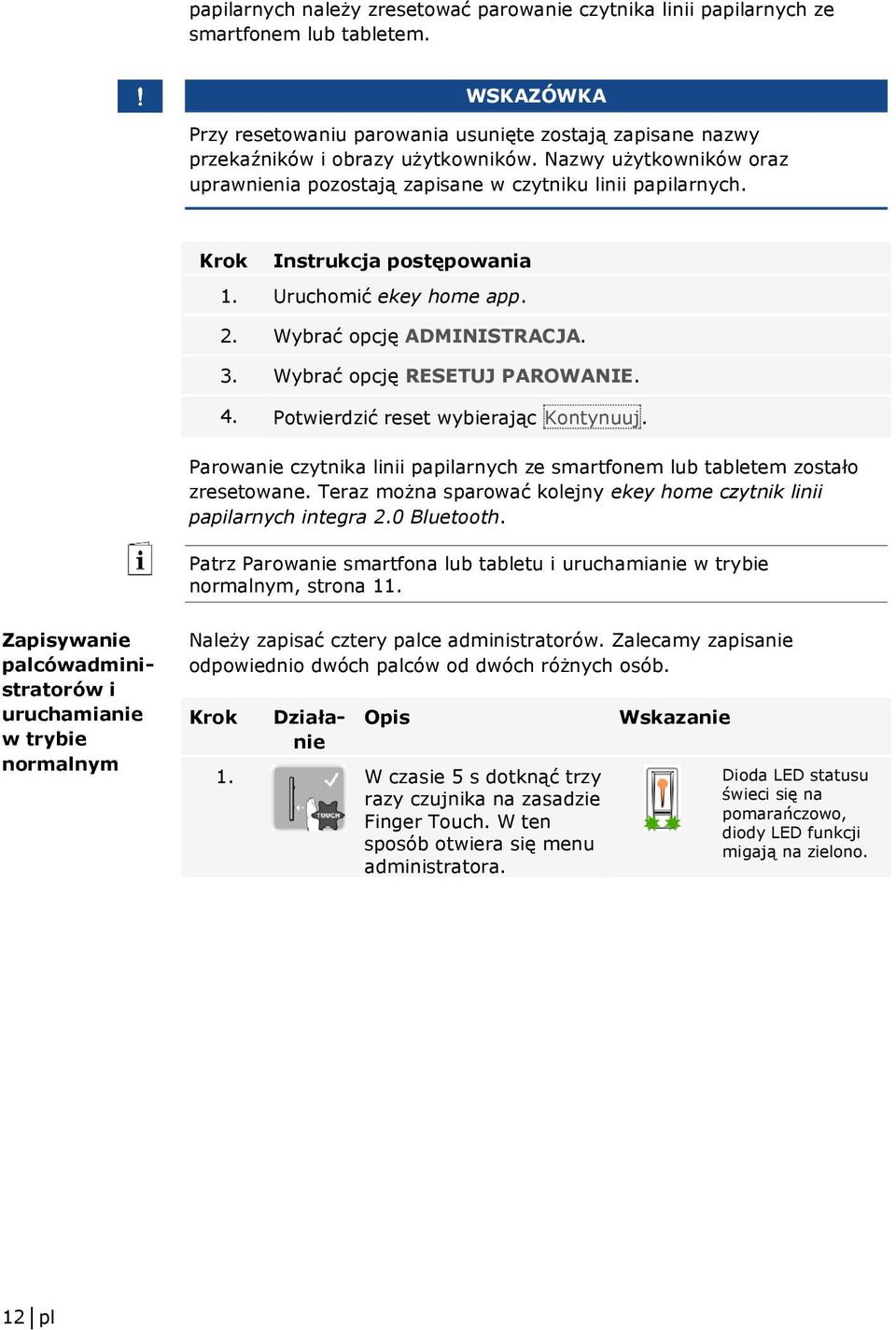

13 papilarnych należy zresetować parowanie czytnika linii papilarnych ze smartfonem lub tabletem. WSKAZÓWKA Przy resetowaniu parowania usunięte zostają zapisane nazwy przekaźników i obrazy użytkowników. Nazwy użytkowników oraz uprawnienia pozostają zapisane w czytniku linii papilarnych. Krok Instrukcja postępowania 1. Uruchomić ekey home app. 2. Wybrać opcję ADMINISTRACJA. 3. Wybrać opcję RESETUJ PAROWANIE. 4. Potwierdzić reset wybierając Kontynuuj. Parowanie czytnika linii papilarnych ze smartfonem lub tabletem zostało zresetowane. Teraz można sparować kolejny ekey home czytnik linii papilarnych integra 2.0 Bluetooth. Patrz Parowanie smartfona lub tabletu i uruchamianie w trybie normalnym, strona 11. Zapisywanie palcówadministratorów i uruchamianie w trybie normalnym Należy zapisać cztery palce administratorów. Zalecamy zapisanie odpowiednio dwóch palców od dwóch różnych osób. Krok Działanie Opis 1. W czasie 5 s dotknąć trzy razy czujnika na zasadzie Finger Touch. W ten sposób otwiera się menu administratora. Wskazanie statusu pomarańczowo, diody LED funkcji migają na zielono. 12 pl

14 Krok Działanie Opis 2. Przesunąć palec administratora 1 nad czujnikiem, aby go wczytać. Powtórzyć tę czynność co najmniej 2 razy. Pomiędzy poszczególnymi przesunięciami palca czytnik linii papilarnych pomarańczowo do momentu zakończenia zapisu odcisku palca. W trakcje zapisu odcisku palca (pierwszy palec został już przesunięty nad czujnikiem) odstęp między poszczególnymi zapisami odcisków palca może wynosić maksymalnie 10 s. W innym przypadku wczytywanie palca zostanie przerwane. Jakość odcisku linii papilarnych jest wystarczająca. W razie potrzeby można ją jednak poprawić, ponownie przesuwając palec. Jeśli wykonanie sześciu obrazów palca nie pozwoli osiągnąć bardzo Wskazanie / / statusu zielono/wszystkie diody LED świecą się na zielono. statusu i dioda LED funkcji świecą się na zielono. statusu czerwono/wszystkie diody LED świecą się na czerwono. statusu zielono, diody funkcji świecą się na czerwono. 3. Brak koniecznośc i działania. dobrej jakości ( ), palec zostanie zaakceptowany również z dobrą jakością. Palec administratora 1 nie został zapisany. Ponownie przesunąć palec nad czujnikiem statusu pomarańczowo, diody LED funkcji migają na zielono. 4. Wykonać kroki 2 i 3 również z palcami administratorów 2, 3 i 4, by wczytać palce administratorów 2, 3 i 4. statusu niebiesko. pl 13

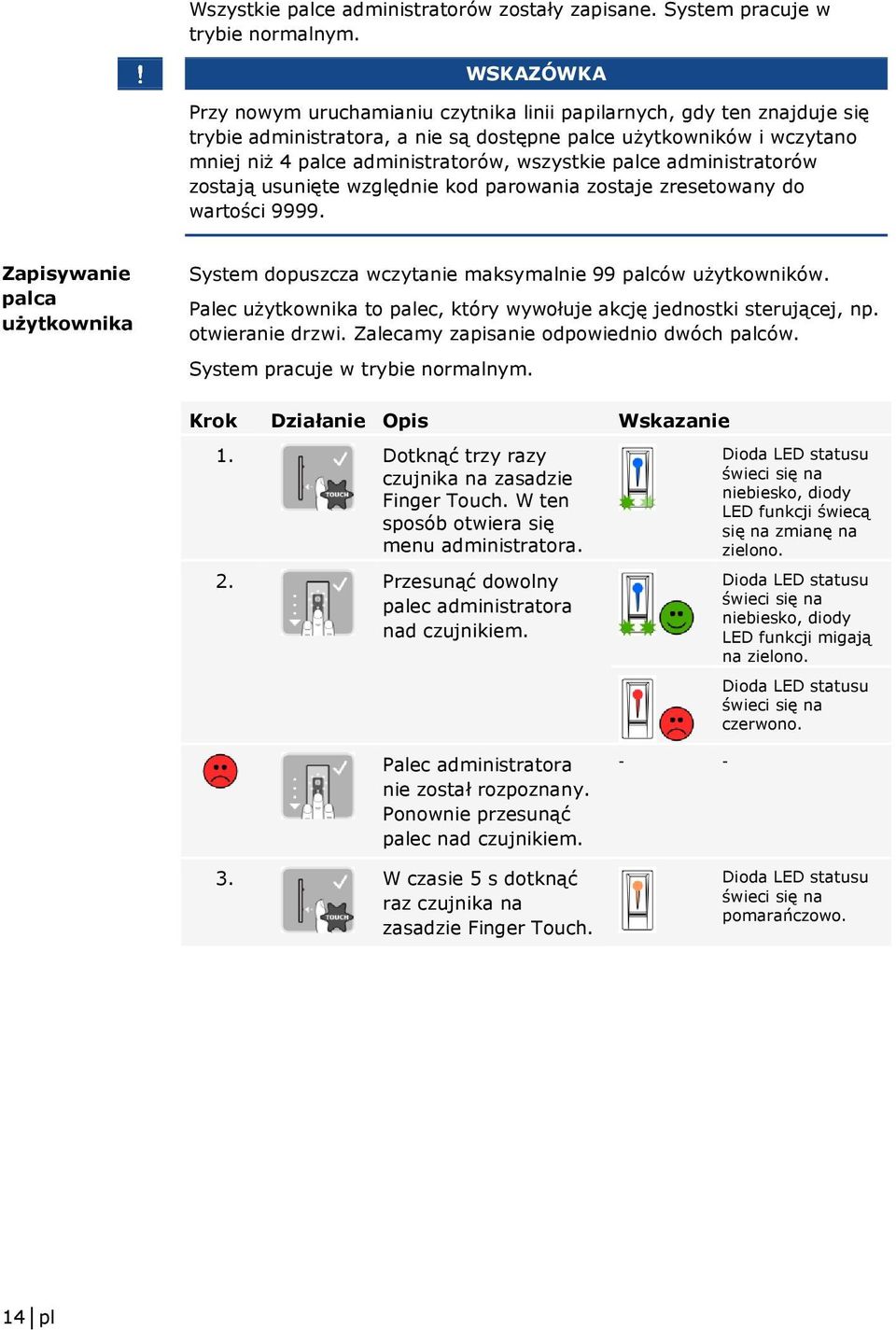

15 Wszystkie palce administratorów zostały zapisane. System pracuje w trybie normalnym. WSKAZÓWKA Przy nowym uruchamianiu czytnika linii papilarnych, gdy ten znajduje się trybie administratora, a nie są dostępne palce użytkowników i wczytano mniej niż 4 palce administratorów, wszystkie palce administratorów zostają usunięte względnie kod parowania zostaje zresetowany do wartości Zapisywanie palca użytkownika System dopuszcza wczytanie maksymalnie 99 palców użytkowników. Palec użytkownika to palec, który wywołuje akcję jednostki sterującej, np. otwieranie drzwi. Zalecamy zapisanie odpowiednio dwóch palców. System pracuje w trybie normalnym. Krok Działanie Opis Wskazanie 1. Dotknąć trzy razy czujnika na zasadzie Finger Touch. W ten sposób otwiera się menu administratora. 2. Przesunąć dowolny palec administratora nad czujnikiem. Palec administratora nie został rozpoznany. Ponownie przesunąć palec nad czujnikiem. 3. W czasie 5 s dotknąć raz czujnika na zasadzie Finger Touch. - - statusu niebiesko, diody LED funkcji świecą się na zmianę na zielono. statusu niebiesko, diody LED funkcji migają na zielono. statusu czerwono. statusu pomarańczowo. 14 pl

16 Krok Działanie Opis Wskazanie 4. Przesunąć palec użytkownika nad czujnikiem, aby go wczytać. Powtórzyć tę czynność co najmniej 2 razy. Pomiędzy poszczególnymi przesunięciami palca czytnik linii papilarnych pomarańczowo do momentu zakończenia zapisu odcisku palca. W trakcje zapisu odcisku palca (pierwszy palec został już przesunięty nad czujnikiem) odstęp między poszczególnymi zapisami odcisków palca może wynosić maksymalnie 10 s. W innym przypadku wczytywanie palca zostanie przerwane. / / statusu zielono/wszystkie diody LED świecą się na zielono. statusu i dioda LED funkcji świecą się na zielono. statusu czerwono/wszystkie diody LED świecą się na czerwono. statusu zielono, diody funkcji świecą się na czerwono. Jakość odcisku linii papilarnych jest wystarczająca. W razie potrzeby można ją jednak poprawić, ponownie przesuwając palec. Palec użytkownika nie został wprowadzony. Powtórzyć procedurę od kroku 1. Po 10 skanowaniach zapis odcisku palca zostaje przerwany Brak konieczności działania. - statusu niebiesko. Palec użytkownika został zapisany. System pracuje w trybie normalnym. pl 15

17 Zastosowanie Otwieranie drzwi Głównym zadaniem produktu jest otwieranie drzwi. Może ono następować za pomocą czytnika linii papilarnych lub poprzez wejście cyfrowe. System pracuje w trybie normalnym. Za pomocą czytnika linii papilarnych Krok Działanie Opis Wskazanie 1. Przesunąć wczytany palec użytkownika nad czujnikiem. Palec użytkownika nie został rozpoznany. Powtórzyć krok na zielono. na czerwono. 2. Brak konieczności działania. Drzwi otwierają się. na niebiesko. System pracuje w trybie normalnym. Za pomocą wejścia cyfrowego (Funkcja przycisku na drzwiach) Drzwi mogą zostać otwarte również za pomocą cyfrowego wejścia (PIN 7, 8) ekey home JS mini 1 lub ekey home JS micro 1. Przekaźnik przełącza się na przynajmniej 3 s. Jeśli cyfrowe wejście aktywowane jest dłużej niż 3 s, wówczas przekaźnik przełącza się na stałe, dopóki wejście jest aktywne. WSKAZÓWKA Zdalne otwieranie nie jest możliwe, gdy zwarcie pinów po przywracaniu ustawień fabrycznych nie zostanie usunięte w ciągu 20 s lub doszło do usterki elektronicznej. sygnalizuje taki status w następujący sposób: 3 s wł., 1 s wył., 1 s wł., 1 s wył., 3 s wł. Patrz Z poziomu wejścia cyfrowego (tylko ekey home jednostka sterująca micro 1), strona 21. Usuwanie palca użytkownika Pojedyncze palce użytkownika mogą być usunięte tylko wówczas, gdy dana osoba jest jeszcze obecna. System pracuje w trybie normalnym. 16 pl

18 Krok Działanie Opis Wskazanie 1. Dotknąć trzy razy czujnika na zasadzie Finger Touch. W ten sposób otwiera się menu administratora. 2. Przesunąć dowolny palec administratora nad czujnikiem. Palec administratora nie został rozpoznany. Powtórzyć krok na niebiesko, diody LED funkcji świecą się na zmianę na zielono. na niebiesko, diody LED funkcji migają na zielono. na czerwono. 3. Odczekać 5 s. na niebiesko, diody LED funkcji migają na czerwono/zielono. 4. Dotknąć raz czujnika na zasadzie Finger Touch. 5. Przesunąć nad czujnikiem palec, który ma być usunięty. 6. Brak konieczności działania. na niebiesko, diody LED funkcji świecą się po lewej na czerwono, po prawej na zielono. statusu miga na czerwono, diody LED funkcji świecą się po lewej na czerwono, po prawej na zielono. - na niebiesko. Palec użytkownika został usunięty. System pracuje w trybie normalnym. Wszystkie palce użytkowników zapisane w systemie zostają usunięte. Palce administratorów pozostają zapisane. System pracuje w trybie normalnym. Usuwanie wszystkich palców użytkowników pl 17

19 Krok Działanie Opis Wskazanie 1. Dotknąć trzy razy czujnika na zasadzie Finger Touch. W ten sposób otwiera się menu administratora. 2. Przesunąć dowolny palec administratora nad czujnikiem. statusu świeci się na niebiesko, diody LED funkcji świecą się na zmianę na zielono. statusu świeci się na niebiesko, diody LED funkcji migają na zielono. statusu świeci się na czerwono. Palec administratora nie został rozpoznany. Powtórzyć krok Odczekać 5 s. statusu świeci się na niebiesko, diody LED funkcji migają na czerwono/zielono. 4. Dotknąć raz czujnika na zasadzie Finger Touch. 5. Przesunąć ten sam palec administratora co w kroku 1 nad czujnikiem. statusu świeci się na niebiesko, diody LED funkcji świecą się po lewej na czerwono, po prawej na zielono. statusu miga na czerwono/pomarańczowo, diody LED funkcji migają na zielono. 6. Brak konieczności działania. - statusu świeci się na niebiesko. 7. Przesunąć w celu sprawdzenia dowolny palec użytkownika nad czujnikiem. Żaden palec nie może już zostać zaakceptowany. statusu świeci się na czerwono. 8. Brak konieczności działania. - statusu świeci się na niebiesko. Wszystkie palce użytkowników zostały usunięte. System pracuje w trybie normalnym. 18 pl

20 W przypadku utraty smartfona lub tabletu istnieje możliwość zmiany kodu parowania za pomocą innego smartfona lub tabletu. Poprzez wprowadzenie nowego kodu parowania wstrzymane zostaje połączenie z utraconym smartfonem lub tabletem. Krok Instrukcja postępowania 1. Uruchomić ekey home app na nowym smartfonie lub tablecie. Ochrona systemu przed utratą smartfona lub tabletu 2. Sparować nowy smartfon lub tablet z czytnikiem linii papilarnych. 3. Wybrać opcję ADMINISTRACJA. 4. Wybrać opcję ZMIEŃ KOD ZABEZPIECZAJĄCY. 5. Wprowadź nowy 6-cyfrowy kod parowania. 6. Potwierdzić nowy kod wybierając Zmień. Kod parowania w systemie został zmieniony. Utracony smartfon lub tablet nie może od tej chwili uzyskać połączenia z ekey home czytnikiem linii papilarnych integra 2.0 Bluetooth. System jest ponownie zabezpieczony przed dostępem nieupoważnionych osób. Ustawienia fabryczne systemu mogą zostać przywrócone z poziomu czytnika linii papilarnych, jednostki sterującej lub wejścia cyfrowego (tylko w przypadku ekey home jednostki sterującej micro 1). Wybrać urządzenie, które jest najłatwiej dostępne. Przywracanie ustawień fabrycznych systemu Z poziomu czytnika linii papilarnych Następuje przywrócenie ustawień fabrycznych czytnika linii papilarnych. Wszystkie palce użytkowników i administratorów zostają nieodwracalnie usunięte. System pracuje w trybie normalnym. Krok Działanie Opis Wskazanie 1. Dotknąć trzy razy czujnika na zasadzie Finger Touch. W ten sposób otwiera się menu administratora. 2. Przesunąć dowolny palec administratora nad czujnikiem. Palec administratora nie został rozpoznany. Powtórzyć krok na niebiesko, diody LED funkcji świecą się na zmianę na zielono. na niebiesko, diody LED funkcji migają na zielono. na czerwono. pl 19

21 Krok Działanie Opis Wskazanie 3. Odczekać 5 s. na niebiesko, diody LED funkcji migają na czerwono/zielono. 4. Dotknąć raz czujnika na zasadzie Finger Touch. 5. Przesunąć inny palec administratora niż kroku 2 nad czujnikiem. na niebiesko, diody LED funkcji świecą się po lewej na czerwono, po prawej na zielono. statusu miga na zielono, diody LED funkcji migają na czerwono. 6. Odczekać 5 s. statusu miga na niebiesko. 7. Brak konieczności działania. - Górna dioda LED statusu ekey home JS mini 1 miga na czerwono względnie dioda LED ekey home JS micro 1 miga na zielono. Nastąpiło przywrócenie ustawień fabrycznych czytnika linii papilarnych. Teraz można ponownie uruchomić system. Z poziomu jednostki sterującej Przywracanie ustawień fabrycznych odbywa się z poziomu jednostki sterującej. 20 pl

22 Krok Działanie Opis Wskazanie 1. Wcisnąć przycisk za pomocą drążka roboczego (ekey home JS mini 1) lub za pomocą małego śrubokrętu (ekey home JS micro 1) na przynajmniej 4 s. statusu miga na pomarańczowo. 2. Brak konieczności działania. - Górna dioda LED statusu ekey home JS mini 1 miga na czerwono względnie dioda LED ekey home JS micro 1 miga na zielono. Nastąpiło przywrócenie ustawień fabrycznych jednostki sterującej. Teraz można ponownie uruchomić system. Z poziomu wejścia cyfrowego (tylko ekey home jednostka sterująca micro 1) Przywracanie ustawień fabrycznych odbywa się z poziomu wejścia cyfrowego. Krok Opis 1. Odłączyć ekey home JS micro 1 od źródła zasilania. 2. Wcisnąć przełącznik drzwi i trzymać go wciśniętym lub zewrzeć piny wejścia cyfrowego i utrzymywać je w zwarciu. 3. Podłączyć ekey home JS micro 1 do źródła zasilania. 4. Trzymać wciśnięty przełącznik drzwi lub piny wejścia cyfrowego w zwarciu przez przynajmniej 5 s. 5. Puścić przełącznik drzwi lub usunąć zwarcie. Wcisnąć przełącznik drzwi lub zewrzeć piny wejścia cyfrowego w ciągu 5 s na przynajmniej 500 ms. Nastąpiło przywrócenie ustawień fabrycznych czytnika linii papilarnych i jednostki sterującej. Teraz można ponownie uruchomić system. Patrz Uruchamianie urządzeń, strona 10. Stale udoskonalamy nasze produkty, wyposażając je w nowe funkcje. Użytkownik może dokonać odpowiedniej aktualizacji oprogramowania czytnika linii papilarnych lub jednostki sterującej. Bliższych informacji na ten temat udziela sprzedawca. Aktualizacja oprogramowania pl 21

23 Wskazania błędów i sposoby ich usuwania Wskazanie Znaczenie Rozwiązanie statusu świeci się na czerwono. Palec nie został rozpoznany Czytnik linii papilarnych zaświeca się od razu na czerwono. Brak zapisanych palców. Ponownie przesunąć palec nad czujnikiem. Należy zapisać co najmniej jeden palec. Jeżeli te środki zaradcze nie rozwiążą problemu, należy skontaktować się ze sprzedawcą. Jeżeli konieczne będzie przesłanie systemu do ekey biometric systems GmbH, należy zwrócić uwagę na właściwe opakowanie. Nieprawidłowe opakowanie może utrudnić uznanie roszczeń gwarancyjnych. Konserwacja System nie wymaga konserwacji. W wyniku powtarzającego się użytkowania (przesuwanie palca) powierzchnia czujnika jest praktycznie samoczyszcząca. Jeżeli mimo tego czytnik linii papilarnych ulegnie zabrudzeniu, wówczas należy go oczyścić wilgotną (a nie mokrą), niepowodującą zarysowań ściereczką. Używać czystej wody bez dodatku środków czyszczących. Z powierzchnią czujnika należy obchodzić się w ostrożny sposób. Demontaż i utylizacja Zgodnie z dyrektywą Parlamentu Europejskiego i Rady 2002/96/WE z dnia 27 stycznia 2003 r. dotyczącą wprowadzania do obrotu, odbioru i przyjaznej dla środowiska utylizacji urządzeń elektrycznych i elektronicznych (WEEE), dostarczony po zużyty sprzęt tego rodzaju należy przekazywać do recyklingu i nie wolno go usuwać wraz z odpadami domowymi. Z uwagi na fakt, że przepisy dotyczące utylizacji poszczególnych krajów mogą różnić się w obrębie UE, w razie potrzeby należy skontaktować się ze sprzedawcą. Deklaracja zgodności ekey biometric systems GmbH niniejszym oświadcza, że produkt ten spełnia odnośne przepisy dyrektywy Unii Europejskiej 2004/108/WE w sprawie kompatybilności elektromagnetycznej. Pełne teksty deklaracji zgodności znajdują się na stronie 22 pl

24 Ochrona praw autorskich Copyright 2015 ekey biometric systems GmbH. Treści, szata graficzna oraz wszelkie koncepcje zawarte w niniejszej instrukcji obsługi podlegają obowiązującym przepisom o ochronie praw autorskich. Przekazywanie lub udostępnianie jej zawartości lub części osobom trzecim wymaga wcześniejszej pisemnej zgody ekey biometric systems GmbH. Tłumaczenie oryginalnej dokumentacji. pl 23
