Nazwa zamówienia: Wykonanie instalacji agregatu zasilania awaryjnego serwerownii systemu ZST oraz węzła WAN PP w Krakowie, ul.

Transkrypt

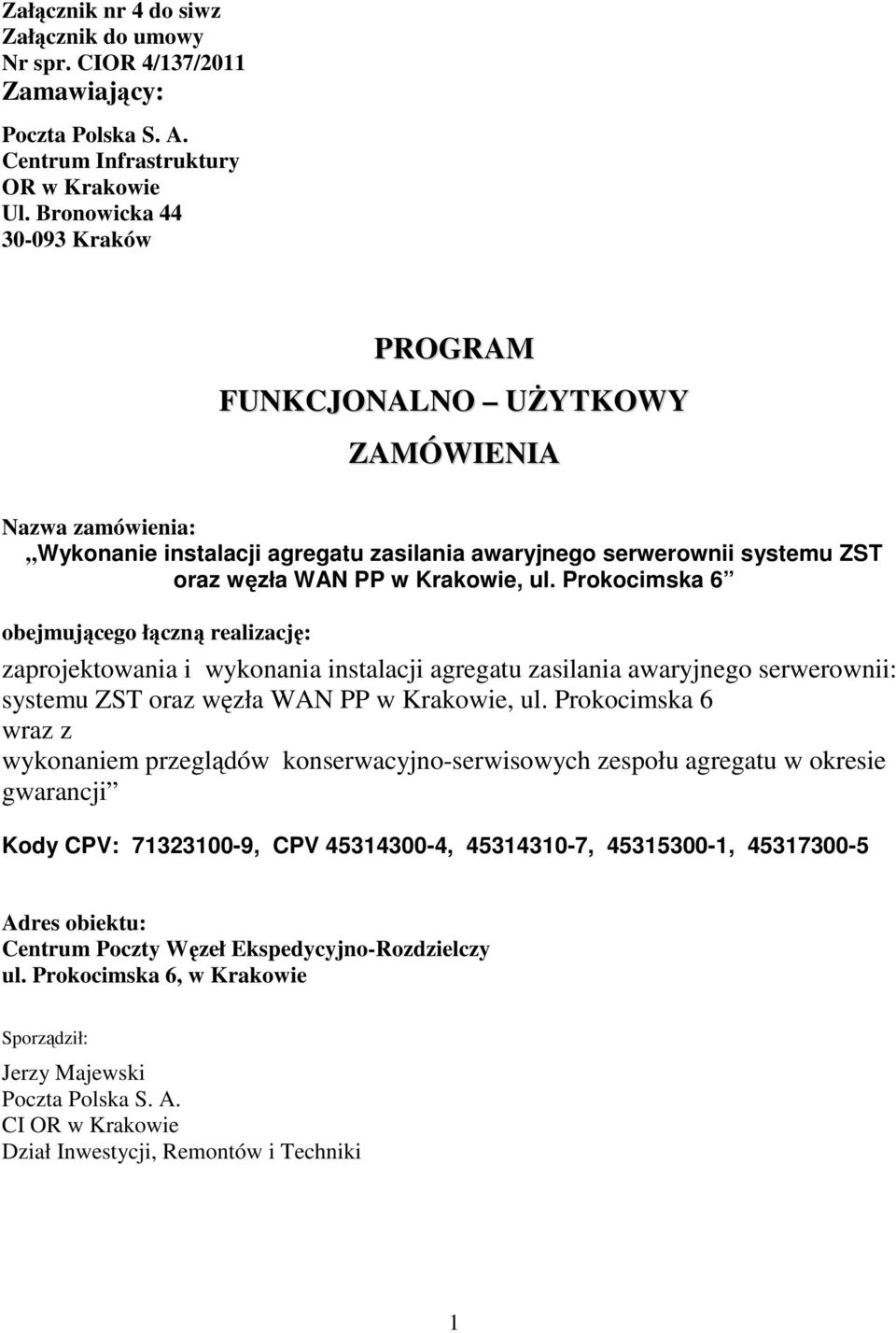

1 Załącznik nr 4 do siwz Załącznik do umowy Nr spr. CIOR 4/137/2011 Zamawiający: Poczta Polska S. A. Centrum Infrastruktury OR w Krakowie Ul. Bronowicka Kraków PROGRAM FUNKCJONALNO UśYTKOWY ZAMÓWIENIA Nazwa zamówienia: Wykonanie instalacji agregatu zasilania awaryjnego serwerownii systemu ZST oraz węzła WAN PP w Krakowie, ul. Prokocimska 6 obejmującego łączną realizację: zaprojektowania i wykonania instalacji agregatu zasilania awaryjnego serwerownii: systemu ZST oraz węzła WAN PP w Krakowie, ul. Prokocimska 6 wraz z wykonaniem przeglądów konserwacyjno-serwisowych zespołu agregatu w okresie gwarancji Kody CPV: , CPV , , , Adres obiektu: Centrum Poczty Węzeł Ekspedycyjno-Rozdzielczy ul. Prokocimska 6, w Krakowie Sporządził: Jerzy Majewski Poczta Polska S. A. CI OR w Krakowie Dział Inwestycji, Remontów i Techniki 1

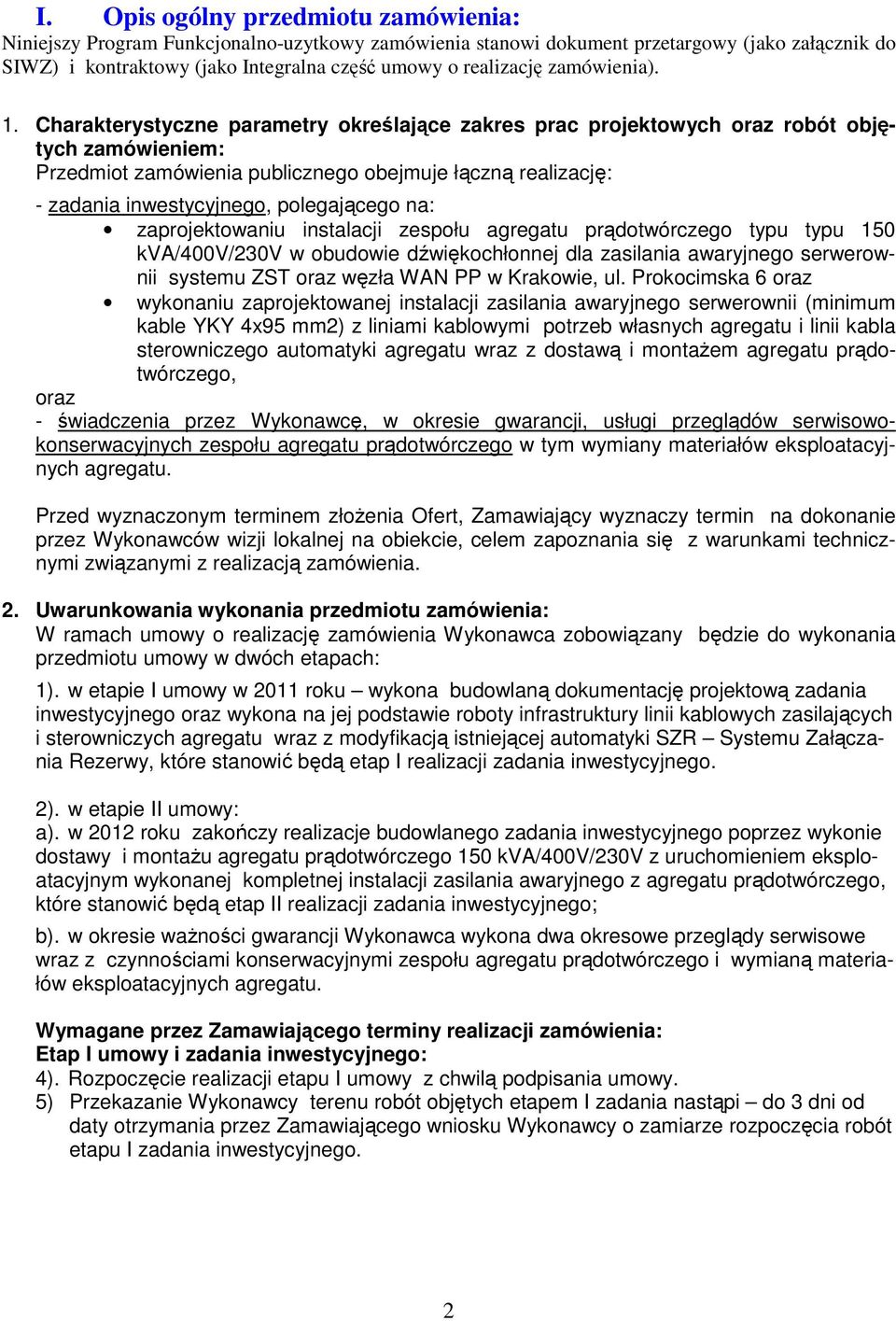

2 I. Opis ogólny przedmiotu zamówienia: Niniejszy Program Funkcjonalno-uzytkowy zamówienia stanowi dokument przetargowy (jako załącznik do SIWZ) i kontraktowy (jako Integralna część umowy o realizację zamówienia). 1. Charakterystyczne parametry określające zakres prac projektowych oraz robót objętych zamówieniem: Przedmiot zamówienia publicznego obejmuje łączną realizację: - zadania inwestycyjnego, polegającego na: zaprojektowaniu instalacji zespołu agregatu prądotwórczego typu typu 150 kva/400v/230v w obudowie dźwiękochłonnej dla zasilania awaryjnego serwerownii systemu ZST oraz węzła WAN PP w Krakowie, ul. Prokocimska 6 oraz wykonaniu zaprojektowanej instalacji zasilania awaryjnego serwerownii (minimum kable YKY 4x95 mm2) z liniami kablowymi potrzeb własnych agregatu i linii kabla sterowniczego automatyki agregatu wraz z dostawą i montaŝem agregatu prądotwórczego, oraz - świadczenia przez Wykonawcę, w okresie gwarancji, usługi przeglądów serwisowokonserwacyjnych zespołu agregatu prądotwórczego w tym wymiany materiałów eksploatacyjnych agregatu. Przed wyznaczonym terminem złoŝenia Ofert, Zamawiający wyznaczy termin na dokonanie przez Wykonawców wizji lokalnej na obiekcie, celem zapoznania się z warunkami technicznymi związanymi z realizacją zamówienia. 2. Uwarunkowania wykonania przedmiotu zamówienia: W ramach umowy o realizację zamówienia Wykonawca zobowiązany będzie do wykonania przedmiotu umowy w dwóch etapach: 1). w etapie I umowy w 2011 roku wykona budowlaną dokumentację projektową zadania inwestycyjnego oraz wykona na jej podstawie roboty infrastruktury linii kablowych zasilających i sterowniczych agregatu wraz z modyfikacją istniejącej automatyki SZR Systemu Załączania Rezerwy, które stanowić będą etap I realizacji zadania inwestycyjnego. 2). w etapie II umowy: a). w 2012 roku zakończy realizacje budowlanego zadania inwestycyjnego poprzez wykonie dostawy i montaŝu agregatu prądotwórczego 150 kva/400v/230v z uruchomieniem eksploatacyjnym wykonanej kompletnej instalacji zasilania awaryjnego z agregatu prądotwórczego, które stanowić będą etap II realizacji zadania inwestycyjnego; b). w okresie waŝności gwarancji Wykonawca wykona dwa okresowe przeglądy serwisowe wraz z czynnościami konserwacyjnymi zespołu agregatu prądotwórczego i wymianą materiałów eksploatacyjnych agregatu. Wymagane przez Zamawiającego terminy realizacji zamówienia: Etap I umowy i zadania inwestycyjnego: 4). Rozpoczęcie realizacji etapu I umowy z chwilą podpisania umowy. 5) Przekazanie Wykonawcy terenu robót objętych etapem I zadania nastąpi do 3 dni od daty otrzymania przez Zamawiającego wniosku Wykonawcy o zamiarze rozpoczęcia robót etapu I zadania inwestycyjnego. 2

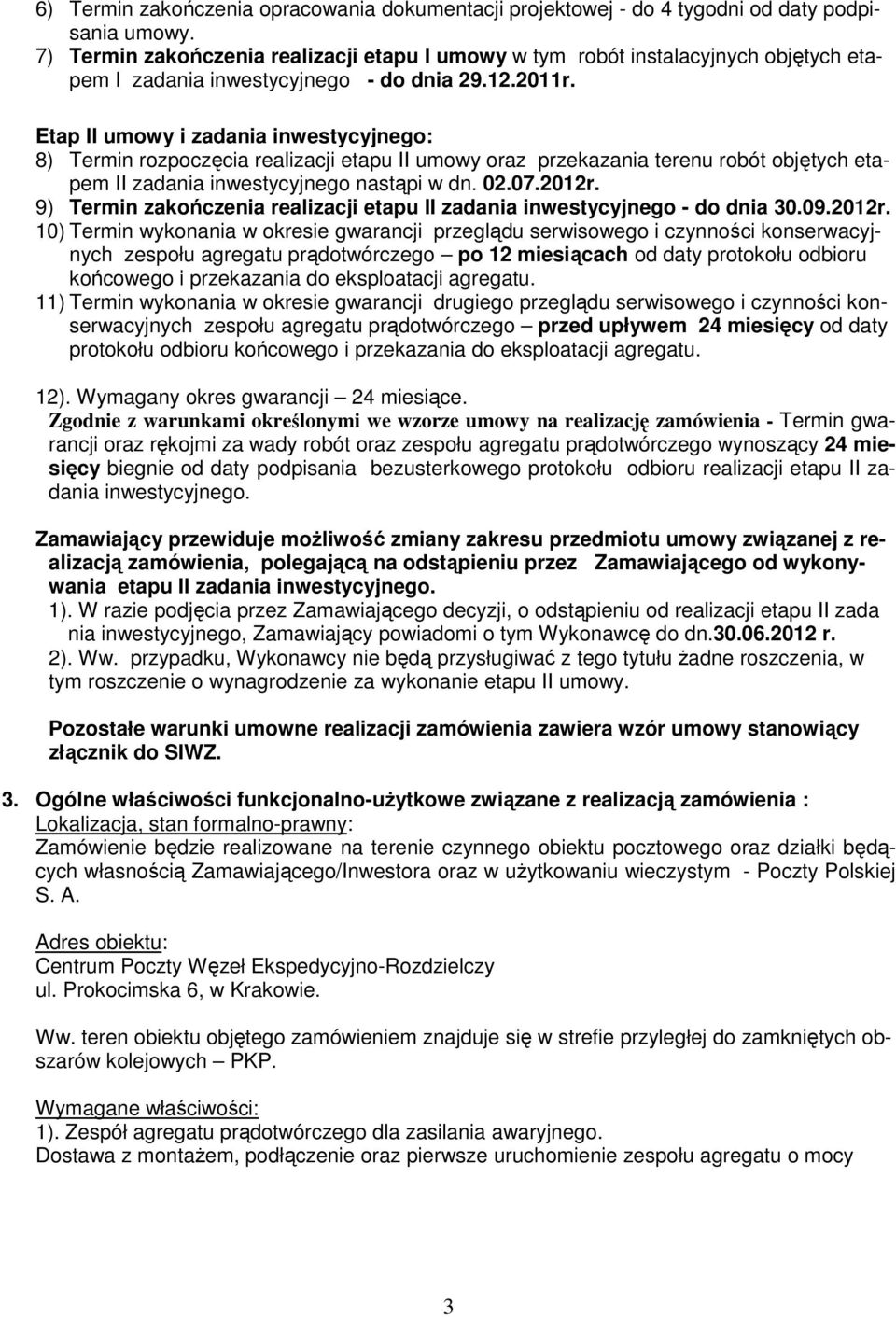

3 6) Termin zakończenia opracowania dokumentacji projektowej - do 4 tygodni od daty podpisania umowy. 7) Termin zakończenia realizacji etapu I umowy w tym robót instalacyjnych objętych etapem I zadania inwestycyjnego - do dnia r. Etap II umowy i zadania inwestycyjnego: 8) Termin rozpoczęcia realizacji etapu II umowy oraz przekazania terenu robót objętych etapem II zadania inwestycyjnego nastąpi w dn r. 9) Termin zakończenia realizacji etapu II zadania inwestycyjnego - do dnia r. 10) Termin wykonania w okresie gwarancji przeglądu serwisowego i czynności konserwacyjnych zespołu agregatu prądotwórczego po 12 miesiącach od daty protokołu odbioru końcowego i przekazania do eksploatacji agregatu. 11) Termin wykonania w okresie gwarancji drugiego przeglądu serwisowego i czynności konserwacyjnych zespołu agregatu prądotwórczego przed upływem 24 miesięcy od daty protokołu odbioru końcowego i przekazania do eksploatacji agregatu. 12). Wymagany okres gwarancji 24 miesiące. Zgodnie z warunkami określonymi we wzorze umowy na realizację zamówienia - Termin gwarancji oraz rękojmi za wady robót oraz zespołu agregatu prądotwórczego wynoszący 24 miesięcy biegnie od daty podpisania bezusterkowego protokołu odbioru realizacji etapu II zadania inwestycyjnego. Zamawiający przewiduje moŝliwość zmiany zakresu przedmiotu umowy związanej z realizacją zamówienia, polegającą na odstąpieniu przez Zamawiającego od wykonywania etapu II zadania inwestycyjnego. 1). W razie podjęcia przez Zamawiającego decyzji, o odstąpieniu od realizacji etapu II zada nia inwestycyjnego, Zamawiający powiadomi o tym Wykonawcę do dn r. 2). Ww. przypadku, Wykonawcy nie będą przysługiwać z tego tytułu Ŝadne roszczenia, w tym roszczenie o wynagrodzenie za wykonanie etapu II umowy. Pozostałe warunki umowne realizacji zamówienia zawiera wzór umowy stanowiący złącznik do SIWZ. 3. Ogólne właściwości funkcjonalno-uŝytkowe związane z realizacją zamówienia : Lokalizacja, stan formalno-prawny: Zamówienie będzie realizowane na terenie czynnego obiektu pocztowego oraz działki będących własnością Zamawiającego/Inwestora oraz w uŝytkowaniu wieczystym - Poczty Polskiej S. A. Adres obiektu: Centrum Poczty Węzeł Ekspedycyjno-Rozdzielczy ul. Prokocimska 6, w Krakowie. Ww. teren obiektu objętego zamówieniem znajduje się w strefie przyległej do zamkniętych obszarów kolejowych PKP. Wymagane właściwości: 1). Zespół agregatu prądotwórczego dla zasilania awaryjnego. Dostawa z montaŝem, podłączenie oraz pierwsze uruchomienie zespołu agregatu o mocy 3

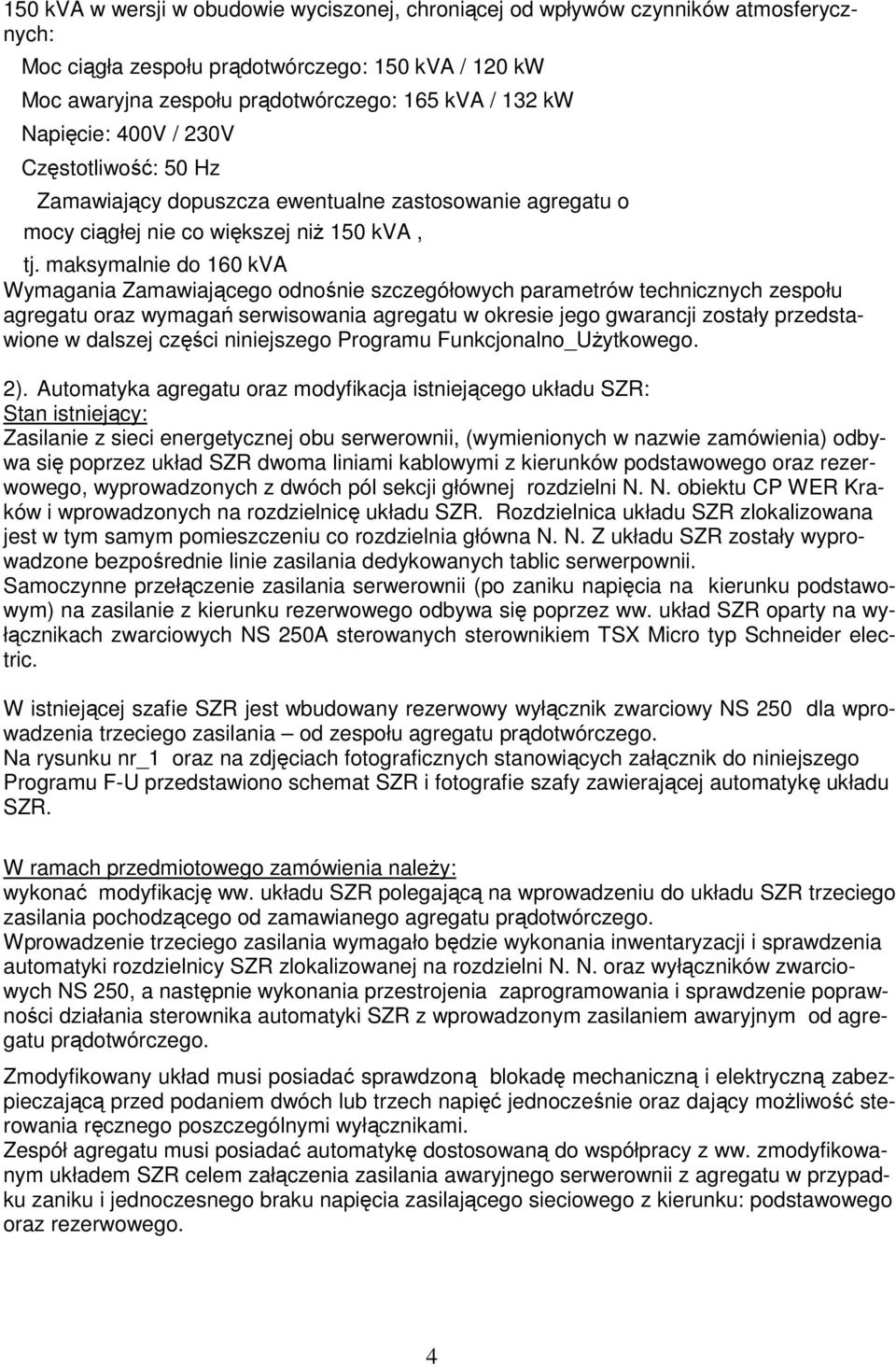

4 150 kva w wersji w obudowie wyciszonej, chroniącej od wpływów czynników atmosferycznych: Moc ciągła zespołu prądotwórczego: 150 kva / 120 kw Moc awaryjna zespołu prądotwórczego: 165 kva / 132 kw Napięcie: 400V / 230V Częstotliwość: 50 Hz Zamawiający dopuszcza ewentualne zastosowanie agregatu o mocy ciągłej nie co większej niŝ 150 kva, tj. maksymalnie do 160 kva Wymagania Zamawiającego odnośnie szczegółowych parametrów technicznych zespołu agregatu oraz wymagań serwisowania agregatu w okresie jego gwarancji zostały przedstawione w dalszej części niniejszego Programu Funkcjonalno_UŜytkowego. 2). Automatyka agregatu oraz modyfikacja istniejącego układu SZR: Stan istniejący: Zasilanie z sieci energetycznej obu serwerownii, (wymienionych w nazwie zamówienia) odbywa się poprzez układ SZR dwoma liniami kablowymi z kierunków podstawowego oraz rezerwowego, wyprowadzonych z dwóch pól sekcji głównej rozdzielni N. N. obiektu CP WER Kraków i wprowadzonych na rozdzielnicę układu SZR. Rozdzielnica układu SZR zlokalizowana jest w tym samym pomieszczeniu co rozdzielnia główna N. N. Z układu SZR zostały wyprowadzone bezpośrednie linie zasilania dedykowanych tablic serwerpownii. Samoczynne przełączenie zasilania serwerownii (po zaniku napięcia na kierunku podstawowym) na zasilanie z kierunku rezerwowego odbywa się poprzez ww. układ SZR oparty na wyłącznikach zwarciowych NS 250A sterowanych sterownikiem TSX Micro typ Schneider electric. W istniejącej szafie SZR jest wbudowany rezerwowy wyłącznik zwarciowy NS 250 dla wprowadzenia trzeciego zasilania od zespołu agregatu prądotwórczego. Na rysunku nr_1 oraz na zdjęciach fotograficznych stanowiących załącznik do niniejszego Programu F-U przedstawiono schemat SZR i fotografie szafy zawierającej automatykę układu SZR. W ramach przedmiotowego zamówienia naleŝy: wykonać modyfikację ww. układu SZR polegającą na wprowadzeniu do układu SZR trzeciego zasilania pochodzącego od zamawianego agregatu prądotwórczego. Wprowadzenie trzeciego zasilania wymagało będzie wykonania inwentaryzacji i sprawdzenia automatyki rozdzielnicy SZR zlokalizowanej na rozdzielni N. N. oraz wyłączników zwarciowych NS 250, a następnie wykonania przestrojenia zaprogramowania i sprawdzenie poprawności działania sterownika automatyki SZR z wprowadzonym zasilaniem awaryjnym od agregatu prądotwórczego. Zmodyfikowany układ musi posiadać sprawdzoną blokadę mechaniczną i elektryczną zabezpieczającą przed podaniem dwóch lub trzech napięć jednocześnie oraz dający moŝliwość sterowania ręcznego poszczególnymi wyłącznikami. Zespół agregatu musi posiadać automatykę dostosowaną do współpracy z ww. zmodyfikowanym układem SZR celem załączenia zasilania awaryjnego serwerownii z agregatu w przypadku zaniku i jednoczesnego braku napięcia zasilającego sieciowego z kierunku: podstawowego oraz rezerwowego. 4

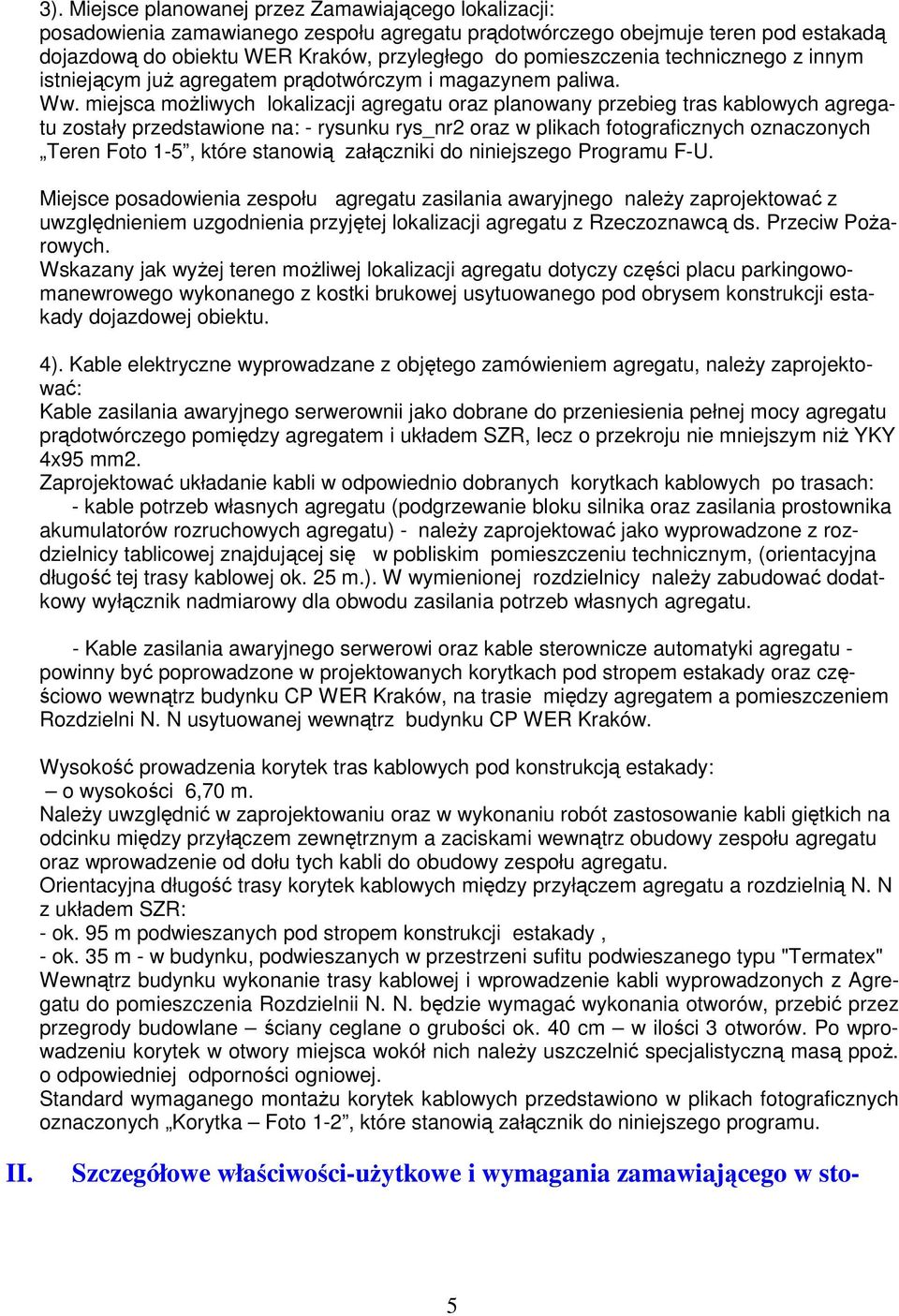

5 3). Miejsce planowanej przez Zamawiającego lokalizacji: posadowienia zamawianego zespołu agregatu prądotwórczego obejmuje teren pod estakadą dojazdową do obiektu WER Kraków, przyległego do pomieszczenia technicznego z innym istniejącym juŝ agregatem prądotwórczym i magazynem paliwa. Ww. miejsca moŝliwych lokalizacji agregatu oraz planowany przebieg tras kablowych agregatu zostały przedstawione na: - rysunku rys_nr2 oraz w plikach fotograficznych oznaczonych Teren Foto 1-5, które stanowią załączniki do niniejszego Programu F-U. Miejsce posadowienia zespołu agregatu zasilania awaryjnego naleŝy zaprojektować z uwzględnieniem uzgodnienia przyjętej lokalizacji agregatu z Rzeczoznawcą ds. Przeciw PoŜarowych. Wskazany jak wyŝej teren moŝliwej lokalizacji agregatu dotyczy części placu parkingowomanewrowego wykonanego z kostki brukowej usytuowanego pod obrysem konstrukcji estakady dojazdowej obiektu. 4). Kable elektryczne wyprowadzane z objętego zamówieniem agregatu, naleŝy zaprojektować: Kable zasilania awaryjnego serwerownii jako dobrane do przeniesienia pełnej mocy agregatu prądotwórczego pomiędzy agregatem i układem SZR, lecz o przekroju nie mniejszym niŝ YKY 4x95 mm2. Zaprojektować układanie kabli w odpowiednio dobranych korytkach kablowych po trasach: - kable potrzeb własnych agregatu (podgrzewanie bloku silnika oraz zasilania prostownika akumulatorów rozruchowych agregatu) - naleŝy zaprojektować jako wyprowadzone z rozdzielnicy tablicowej znajdującej się w pobliskim pomieszczeniu technicznym, (orientacyjna długość tej trasy kablowej ok. 25 m.). W wymienionej rozdzielnicy naleŝy zabudować dodatkowy wyłącznik nadmiarowy dla obwodu zasilania potrzeb własnych agregatu. - Kable zasilania awaryjnego serwerowi oraz kable sterownicze automatyki agregatu - powinny być poprowadzone w projektowanych korytkach pod stropem estakady oraz częściowo wewnątrz budynku CP WER Kraków, na trasie między agregatem a pomieszczeniem Rozdzielni N. N usytuowanej wewnątrz budynku CP WER Kraków. Wysokość prowadzenia korytek tras kablowych pod konstrukcją estakady: o wysokości 6,70 m. NaleŜy uwzględnić w zaprojektowaniu oraz w wykonaniu robót zastosowanie kabli giętkich na odcinku między przyłączem zewnętrznym a zaciskami wewnątrz obudowy zespołu agregatu oraz wprowadzenie od dołu tych kabli do obudowy zespołu agregatu. Orientacyjna długość trasy korytek kablowych między przyłączem agregatu a rozdzielnią N. N z układem SZR: - ok. 95 m podwieszanych pod stropem konstrukcji estakady, - ok. 35 m - w budynku, podwieszanych w przestrzeni sufitu podwieszanego typu "Termatex" Wewnątrz budynku wykonanie trasy kablowej i wprowadzenie kabli wyprowadzonych z Agregatu do pomieszczenia Rozdzielnii N. N. będzie wymagać wykonania otworów, przebić przez przegrody budowlane ściany ceglane o grubości ok. 40 cm w ilości 3 otworów. Po wprowadzeniu korytek w otwory miejsca wokół nich naleŝy uszczelnić specjalistyczną masą ppoŝ. o odpowiedniej odporności ogniowej. Standard wymaganego montaŝu korytek kablowych przedstawiono w plikach fotograficznych oznaczonych Korytka Foto 1-2, które stanowią załącznik do niniejszego programu. II. Szczegółowe właściwości-uŝytkowe i wymagania zamawiającego w sto- 5

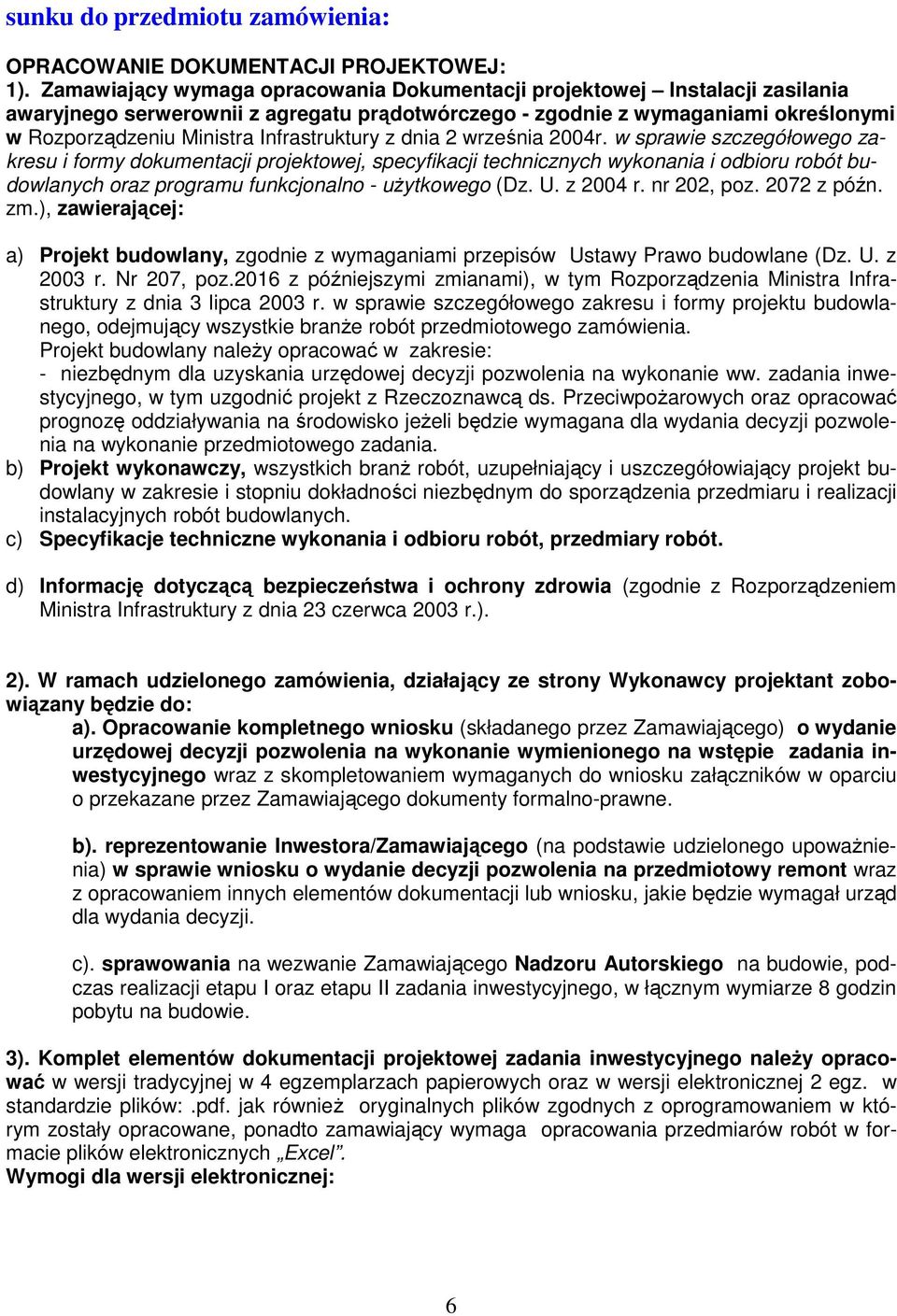

6 sunku do przedmiotu zamówienia: OPRACOWANIE DOKUMENTACJI PROJEKTOWEJ: 1). Zamawiający wymaga opracowania Dokumentacji projektowej Instalacji zasilania awaryjnego serwerownii z agregatu prądotwórczego - zgodnie z wymaganiami określonymi w Rozporządzeniu Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno - uŝytkowego (Dz. U. z 2004 r. nr 202, poz z późn. zm.), zawierającej: a) Projekt budowlany, zgodnie z wymaganiami przepisów Ustawy Prawo budowlane (Dz. U. z 2003 r. Nr 207, poz.2016 z późniejszymi zmianami), w tym Rozporządzenia Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego, odejmujący wszystkie branŝe robót przedmiotowego zamówienia. Projekt budowlany naleŝy opracować w zakresie: - niezbędnym dla uzyskania urzędowej decyzji pozwolenia na wykonanie ww. zadania inwestycyjnego, w tym uzgodnić projekt z Rzeczoznawcą ds. PrzeciwpoŜarowych oraz opracować prognozę oddziaływania na środowisko jeŝeli będzie wymagana dla wydania decyzji pozwolenia na wykonanie przedmiotowego zadania. b) Projekt wykonawczy, wszystkich branŝ robót, uzupełniający i uszczegółowiający projekt budowlany w zakresie i stopniu dokładności niezbędnym do sporządzenia przedmiaru i realizacji instalacyjnych robót budowlanych. c) Specyfikacje techniczne wykonania i odbioru robót, przedmiary robót. d) Informację dotyczącą bezpieczeństwa i ochrony zdrowia (zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 r.). 2). W ramach udzielonego zamówienia, działający ze strony Wykonawcy projektant zobowiązany będzie do: a). Opracowanie kompletnego wniosku (składanego przez Zamawiającego) o wydanie urzędowej decyzji pozwolenia na wykonanie wymienionego na wstępie zadania inwestycyjnego wraz z skompletowaniem wymaganych do wniosku załączników w oparciu o przekazane przez Zamawiającego dokumenty formalno-prawne. b). reprezentowanie Inwestora/Zamawiającego (na podstawie udzielonego upowaŝnienia) w sprawie wniosku o wydanie decyzji pozwolenia na przedmiotowy remont wraz z opracowaniem innych elementów dokumentacji lub wniosku, jakie będzie wymagał urząd dla wydania decyzji. c). sprawowania na wezwanie Zamawiającego Nadzoru Autorskiego na budowie, podczas realizacji etapu I oraz etapu II zadania inwestycyjnego, w łącznym wymiarze 8 godzin pobytu na budowie. 3). Komplet elementów dokumentacji projektowej zadania inwestycyjnego naleŝy opracować w wersji tradycyjnej w 4 egzemplarzach papierowych oraz w wersji elektronicznej 2 egz. w standardzie plików:.pdf. jak równieŝ oryginalnych plików zgodnych z oprogramowaniem w którym zostały opracowane, ponadto zamawiający wymaga opracowania przedmiarów robót w formacie plików elektronicznych Excel. Wymogi dla wersji elektronicznej: 6

7 KaŜdy tom dokumentacji projektowej powinien być zapisany do pojedynczego pliku - nazwa pliku powinna odzwierciedlać temat opracowania. Pliki muszą być wgrane do katalogu o nazwie określającej lokalizacje projektu. W tym samym katalogu musi być umieszczony plik w formacie tekstowym o nazwie SPIS.TXT, zawierający listę plików wraz z pełnymi tytułami opracowań w nich zawartych. Przedmiary robót powinny być zapisane w podkatalogu o nazwie Przedmiary. 4). Ponadto do obowiązków jednostki opracowującej ww. dokumentację naleŝy: - sprawdzenie w terenie warunków wykonania zamówienia, - przeprowadzenie aktualnej oceny modyfikacji istniejącego układu SZR na rozdzielni N. N. obiektu, - uzyskanie uzgodnień, jeŝeli będą wymagane, - opisywanie proponowanych materiałów i urządzeń za pomocą normatywnych parametrów technicznych, tzn. bez podawania ich nazw producenckich. JeŜeli nie będzie to moŝliwe i jedyną moŝliwością będzie podanie nazwy producenckiej materiału lub urządzenia, - wskazaniu temu muszą towarzyszyć wyrazy lub równowaŝny, - konsultacja z Zamawiającym istotnych rozwiązań projektowych, funkcjonalnych i materiałowych. 5). Ochrona środowiska Dokumentacja projektowa powinna zawierać wymagania dla Wykonawcy robót odnośnie ich wykonania zgodnie z wymaganiami przepisów dotyczących ochrony środowiska naturalnego. 6). Bezpieczeństwo i higiena pracy Dokumentacja projektowa powinna zawierać wymagania dla Wykonawcy robót odnośnie ich prowadzenia zgodnie z wymaganiami przepisów dotyczących Bezpieczeństwa i higieny pracy - rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z dn r. Nr 47, póz. 401). 7). MATERIAŁY i WYROBY W opracowaniu dokumentacji projektowej naleŝy uwzględnić zastosowanie dla realizacji robót tylko tych wyrobów i materiałów, które: - posiadają certyfikat na znak bezpieczeństwa wykazujący, Ŝe zapewniono zgodność z kryteriami technicznymi określonymi na podstawie Polskich Norm, aprobat technicznych oraz właściwych przepisów : - posiadają deklarację zgodności lub certyfikat zgodności z-polską Normą lub -aprobatą techniczną, 8). ZASADY OCHRONY TAJEMNICY PRZEDSIĘBIORSTWA POCZTA POLSKA S. A. Wymagania Zamawiającego w zakresie ochrony informacji niejawnych zawiera wzór umowy. 9). REALIZACJA PRAC PROJEKTOWYCH Jednostka Projektowa przedłoŝy dokumenty potwierdzające kwalifikacje niezbędne do wykonania przedmiotu umowy określone ustawą Prawo budowlane i spełnia wymogi ustawy o samorządach zawodowych architektów i inŝynierów budownictwa oraz urbanistów (art.6.1) z 15 grudnia 2000r. 10). Przekazanie i odbiór dokumentacji projektowej: Zgodnie z postanowieniami określonymi we wzorze umowy: Przekazanie przedmiotu umowy nastąpi w siedzibie Zamawiającego. 7

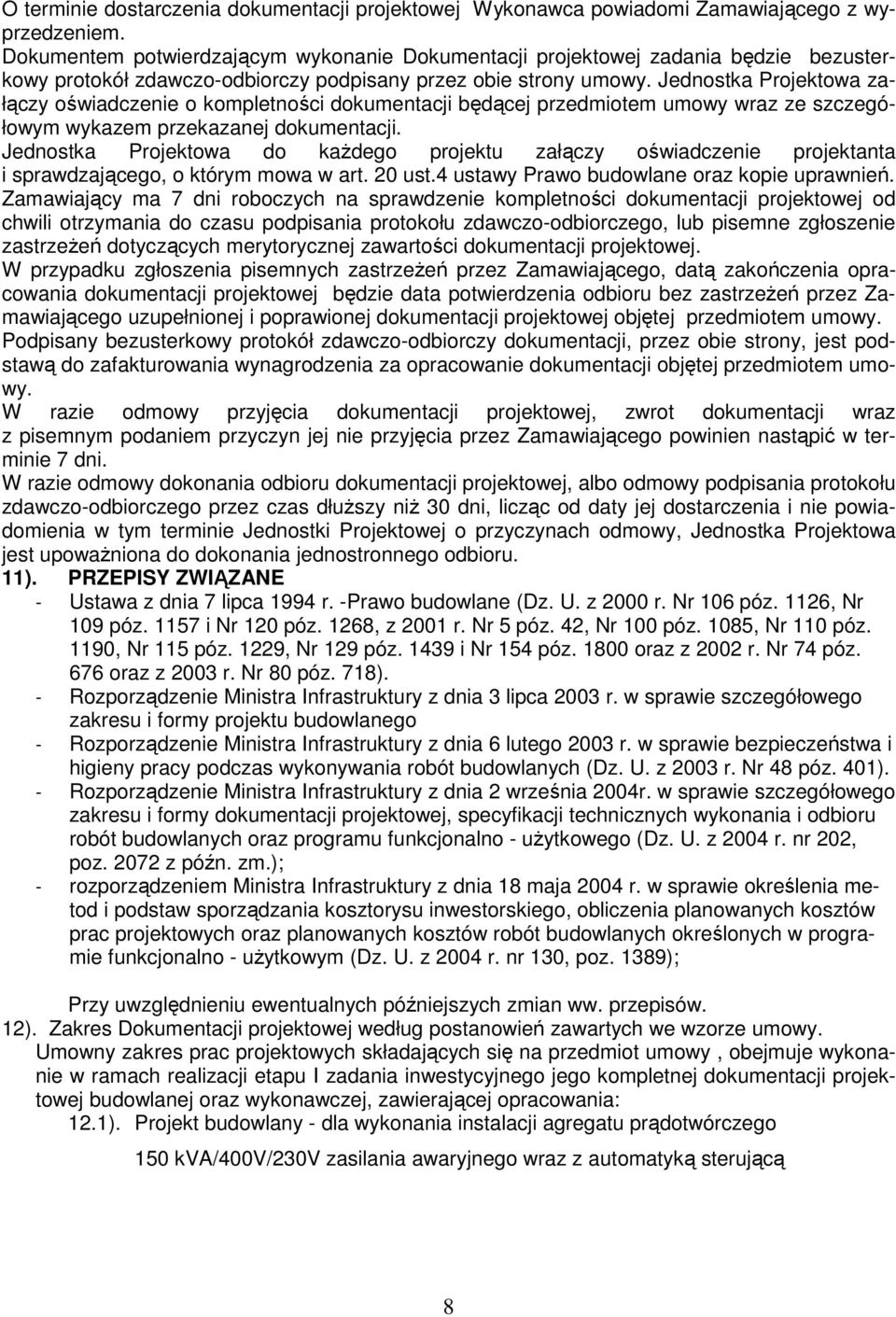

8 O terminie dostarczenia dokumentacji projektowej Wykonawca powiadomi Zamawiającego z wyprzedzeniem. Dokumentem potwierdzającym wykonanie Dokumentacji projektowej zadania będzie bezusterkowy protokół zdawczo-odbiorczy podpisany przez obie strony umowy. Jednostka Projektowa załączy oświadczenie o kompletności dokumentacji będącej przedmiotem umowy wraz ze szczegółowym wykazem przekazanej dokumentacji. Jednostka Projektowa do kaŝdego projektu załączy oświadczenie projektanta i sprawdzającego, o którym mowa w art. 20 ust.4 ustawy Prawo budowlane oraz kopie uprawnień. Zamawiający ma 7 dni roboczych na sprawdzenie kompletności dokumentacji projektowej od chwili otrzymania do czasu podpisania protokołu zdawczo-odbiorczego, lub pisemne zgłoszenie zastrzeŝeń dotyczących merytorycznej zawartości dokumentacji projektowej. W przypadku zgłoszenia pisemnych zastrzeŝeń przez Zamawiającego, datą zakończenia opracowania dokumentacji projektowej będzie data potwierdzenia odbioru bez zastrzeŝeń przez Zamawiającego uzupełnionej i poprawionej dokumentacji projektowej objętej przedmiotem umowy. Podpisany bezusterkowy protokół zdawczo-odbiorczy dokumentacji, przez obie strony, jest podstawą do zafakturowania wynagrodzenia za opracowanie dokumentacji objętej przedmiotem umowy. W razie odmowy przyjęcia dokumentacji projektowej, zwrot dokumentacji wraz z pisemnym podaniem przyczyn jej nie przyjęcia przez Zamawiającego powinien nastąpić w terminie 7 dni. W razie odmowy dokonania odbioru dokumentacji projektowej, albo odmowy podpisania protokołu zdawczo-odbiorczego przez czas dłuŝszy niŝ 30 dni, licząc od daty jej dostarczenia i nie powiadomienia w tym terminie Jednostki Projektowej o przyczynach odmowy, Jednostka Projektowa jest upowaŝniona do dokonania jednostronnego odbioru. 11). PRZEPISY ZWIĄZANE - Ustawa z dnia 7 lipca 1994 r. -Prawo budowlane (Dz. U. z 2000 r. Nr 106 póz. 1126, Nr 109 póz i Nr 120 póz. 1268, z 2001 r. Nr 5 póz. 42, Nr 100 póz. 1085, Nr 110 póz. 1190, Nr 115 póz. 1229, Nr 129 póz i Nr 154 póz oraz z 2002 r. Nr 74 póz. 676 oraz z 2003 r. Nr 80 póz. 718). - Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego - Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z 2003 r. Nr 48 póz. 401). - Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno - uŝytkowego (Dz. U. z 2004 r. nr 202, poz z późn. zm.); - rozporządzeniem Ministra Infrastruktury z dnia 18 maja 2004 r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczenia planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno - uŝytkowym (Dz. U. z 2004 r. nr 130, poz. 1389); Przy uwzględnieniu ewentualnych późniejszych zmian ww. przepisów. 12). Zakres Dokumentacji projektowej według postanowień zawartych we wzorze umowy. Umowny zakres prac projektowych składających się na przedmiot umowy, obejmuje wykonanie w ramach realizacji etapu I zadania inwestycyjnego jego kompletnej dokumentacji projektowej budowlanej oraz wykonawczej, zawierającej opracowania: 12.1). Projekt budowlany - dla wykonania instalacji agregatu prądotwórczego 150 kva/400v/230v zasilania awaryjnego wraz z automatyką sterującą 8

9 agregatu i modyfikacją istniejącego układu SZR umoŝliwiający uzyskanie właściwego zezwolenia budowlanego na realizację robót. 12.2). Projekt wykonawczy. 12.3). Uzgodnienia i przygotowanie oraz skompletowanie dokumentów formalno- Prawnych. 12.4). Informację dotyczącą bezpieczeństwa i ochrony zdrowia. 12.5). Specyfikację Techniczną Wykonania i Odbioru Robót. 12.6). Przedmiar robót całości zadania w tym dostawy wraz z montaŝem i uruchomieniem eksploatacyjnym instalacji zasilania awaryjnego z agregatu prądotwórczego. 12.7). W zakresie czynności projektanta przedmiot umowy obejmuje równieŝ: a). reprezentowanie Zamawiającego/Inwestora w postępowaniu przed właściwym organem ds. architektury celem uzyskania przez Inwestora/Zamawiającego wymaganego pozwolenia na budowę instalacji agregatu prądotwórczego. b). sprawowanie na wezwanie Zamawiającego Nadzoru Autorskiego na budowie, podczas realizacji etapu I oraz etapu II zadania inwestycyjnego, w łącznym wymiarze 8 godzin pobytu na budowie. 12.8). Opracowana dokumentacja projektowa pozwoli, bez konieczności dokonania jej uzupełnień bądź wykonania dodatkowych opracowań projektowych lub uzgodnień, wykonać całość zadania inwestycyjnego podczas realizacji etap I oraz etap II umowy. WYKONANIE ROBÓT INSTALACYJNYCH I DOSTAWY Z MONTAśEM ORAZ PODŁĄCZE- NIEM AGREGATU. Etap I Umowny zakres robót instalacyjnych zadania inwestycyjnego wykonywanych w ramach etapu I umowy, obejmuje: 1). MontaŜ kablowych korytek stalowych dla ułoŝenia kabli zasilających z agregatu oraz kabli sterowniczego i potrzeb własnych agregatu. 2). Układanie w korytkach kabli zasilających i sterowniczych agregatu. 3). UłoŜenie w korytkach wraz z podłączeniem kabla zasilania potrzeb własnych agregatu. 4). Sprawdzenie, w rozdzielnicy SZR zlokalizowanej na rozdzielni N. N. dodatkowego wyłącznika zwarciowego NS 250 dla wprowadzenia do modyfikowanego układu SZR trzeciego zasilania pochodzącego od agregatu prądotwórczego. 5). Podłączenie kabli zasilania awaryjnego z agregatu prądotwórczego oraz kabla sterowniczego agregatu do rozdzielnicy SZR zlokalizowanej na rozdzielni N. N.. 6). Zaprogramowanie sterowników microprocesorowych typu TSX sprawdzenie i przestrojenie automatyki, testy - układu SZR (Samoczynnego Załączenia Rezerwy) do pracy z agregatem zasilania awaryjnego. 9

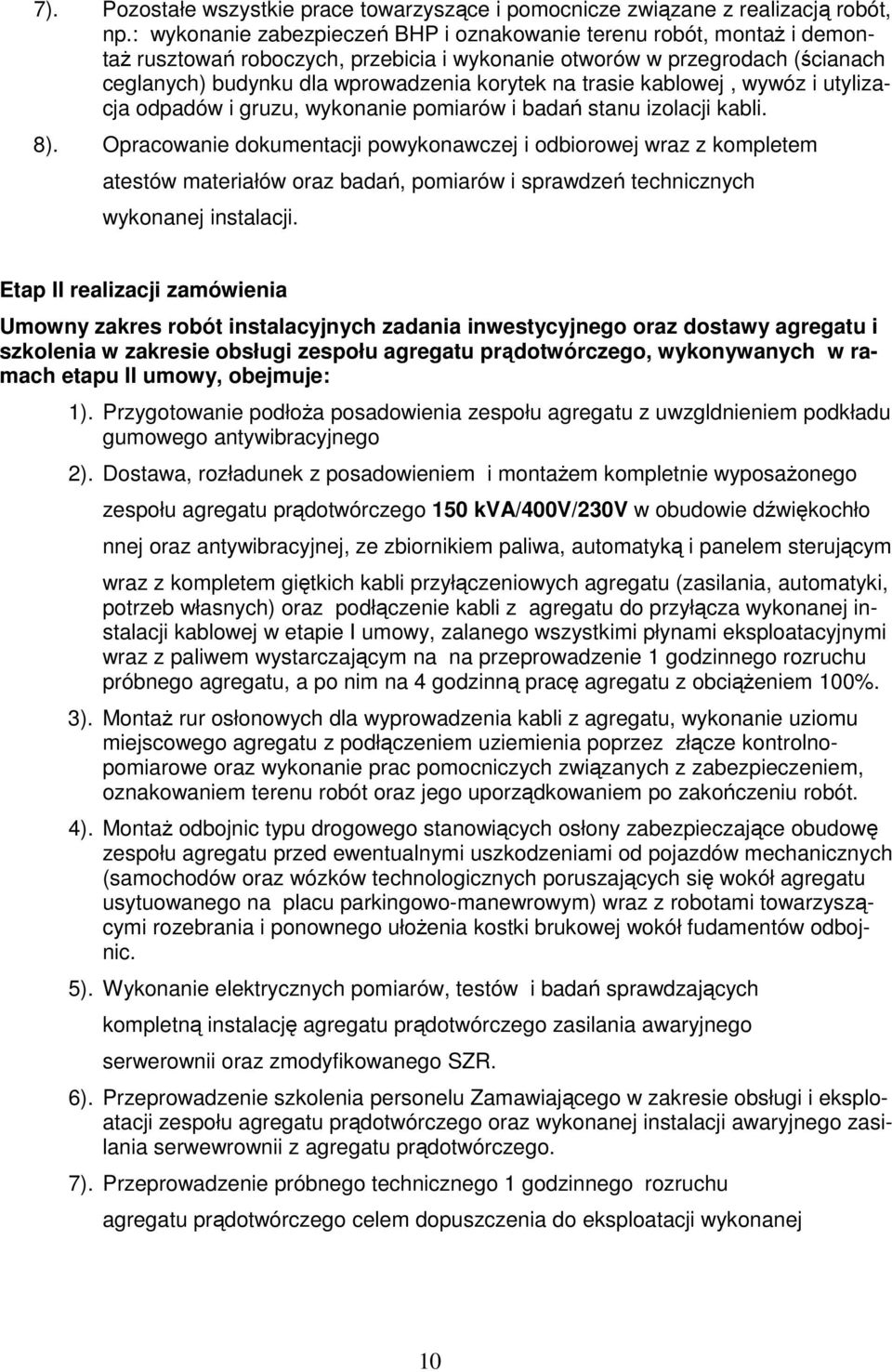

10 7). Pozostałe wszystkie prace towarzyszące i pomocnicze związane z realizacją robót, np.: wykonanie zabezpieczeń BHP i oznakowanie terenu robót, montaŝ i demontaŝ rusztowań roboczych, przebicia i wykonanie otworów w przegrodach (ścianach ceglanych) budynku dla wprowadzenia korytek na trasie kablowej, wywóz i utylizacja odpadów i gruzu, wykonanie pomiarów i badań stanu izolacji kabli. 8). Opracowanie dokumentacji powykonawczej i odbiorowej wraz z kompletem atestów materiałów oraz badań, pomiarów i sprawdzeń technicznych wykonanej instalacji. Etap II realizacji zamówienia Umowny zakres robót instalacyjnych zadania inwestycyjnego oraz dostawy agregatu i szkolenia w zakresie obsługi zespołu agregatu prądotwórczego, wykonywanych w ramach etapu II umowy, obejmuje: 1). Przygotowanie podłoŝa posadowienia zespołu agregatu z uwzgldnieniem podkładu gumowego antywibracyjnego 2). Dostawa, rozładunek z posadowieniem i montaŝem kompletnie wyposaŝonego zespołu agregatu prądotwórczego 150 kva/400v/230v w obudowie dźwiękochło nnej oraz antywibracyjnej, ze zbiornikiem paliwa, automatyką i panelem sterującym wraz z kompletem giętkich kabli przyłączeniowych agregatu (zasilania, automatyki, potrzeb własnych) oraz podłączenie kabli z agregatu do przyłącza wykonanej instalacji kablowej w etapie I umowy, zalanego wszystkimi płynami eksploatacyjnymi wraz z paliwem wystarczającym na na przeprowadzenie 1 godzinnego rozruchu próbnego agregatu, a po nim na 4 godzinną pracę agregatu z obciąŝeniem 100%. 3). MontaŜ rur osłonowych dla wyprowadzenia kabli z agregatu, wykonanie uziomu miejscowego agregatu z podłączeniem uziemienia poprzez złącze kontrolnopomiarowe oraz wykonanie prac pomocniczych związanych z zabezpieczeniem, oznakowaniem terenu robót oraz jego uporządkowaniem po zakończeniu robót. 4). MontaŜ odbojnic typu drogowego stanowiących osłony zabezpieczające obudowę zespołu agregatu przed ewentualnymi uszkodzeniami od pojazdów mechanicznych (samochodów oraz wózków technologicznych poruszających się wokół agregatu usytuowanego na placu parkingowo-manewrowym) wraz z robotami towarzyszącymi rozebrania i ponownego ułoŝenia kostki brukowej wokół fudamentów odbojnic. 5). Wykonanie elektrycznych pomiarów, testów i badań sprawdzających kompletną instalację agregatu prądotwórczego zasilania awaryjnego serwerownii oraz zmodyfikowanego SZR. 6). Przeprowadzenie szkolenia personelu Zamawiającego w zakresie obsługi i eksploatacji zespołu agregatu prądotwórczego oraz wykonanej instalacji awaryjnego zasilania serwewrownii z agregatu prądotwórczego. 7). Przeprowadzenie próbnego technicznego 1 godzinnego rozruchu agregatu prądotwórczego celem dopuszczenia do eksploatacji wykonanej 10

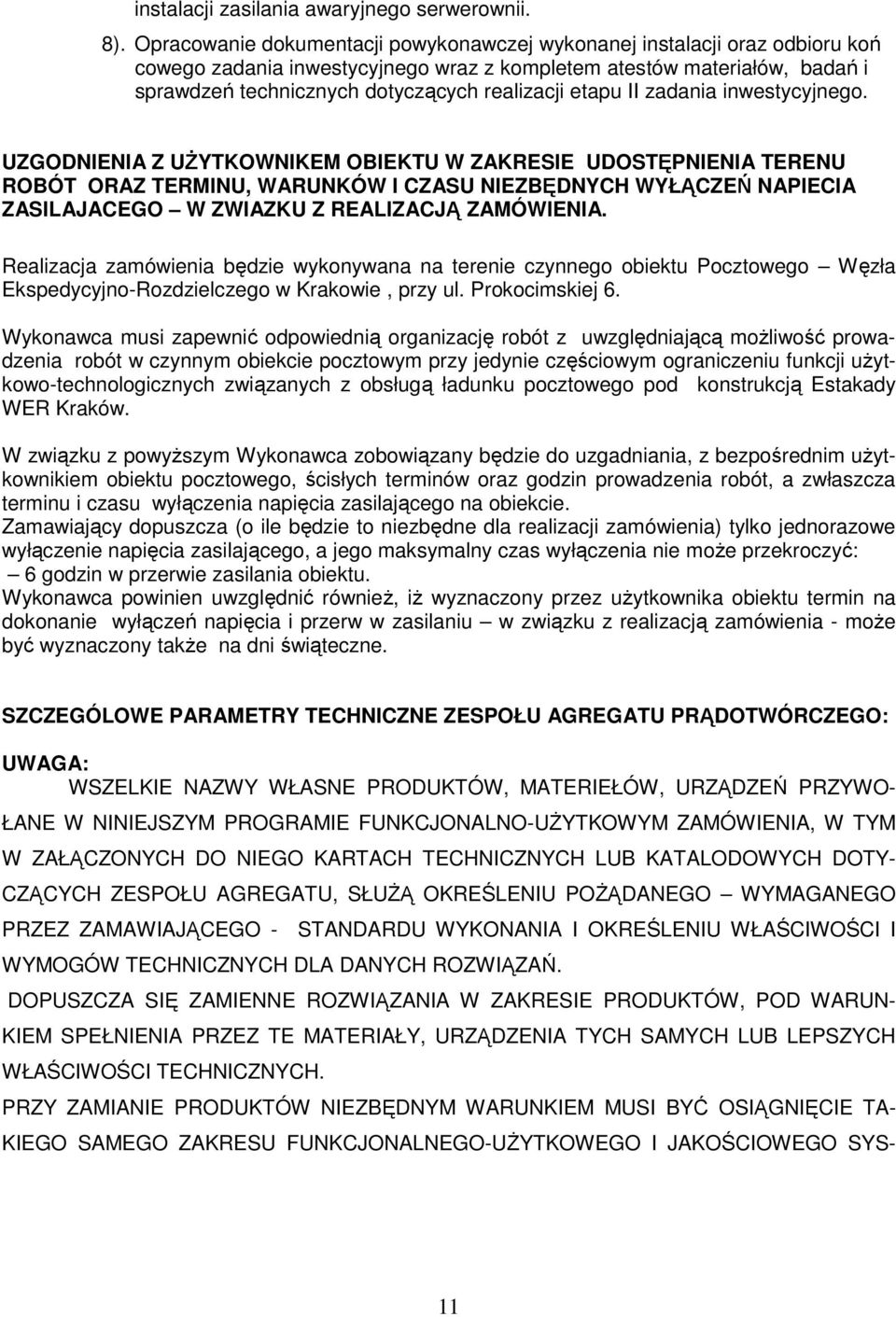

11 instalacji zasilania awaryjnego serwerownii. 8). Opracowanie dokumentacji powykonawczej wykonanej instalacji oraz odbioru koń cowego zadania inwestycyjnego wraz z kompletem atestów materiałów, badań i sprawdzeń technicznych dotyczących realizacji etapu II zadania inwestycyjnego. UZGODNIENIA Z UśYTKOWNIKEM OBIEKTU W ZAKRESIE UDOSTĘPNIENIA TERENU ROBÓT ORAZ TERMINU, WARUNKÓW I CZASU NIEZBĘDNYCH WYŁĄCZEŃ NAPIECIA ZASILAJACEGO W ZWIAZKU Z REALIZACJĄ ZAMÓWIENIA. Realizacja zamówienia będzie wykonywana na terenie czynnego obiektu Pocztowego Węzła Ekspedycyjno-Rozdzielczego w Krakowie, przy ul. Prokocimskiej 6. Wykonawca musi zapewnić odpowiednią organizację robót z uwzględniającą moŝliwość prowadzenia robót w czynnym obiekcie pocztowym przy jedynie częściowym ograniczeniu funkcji uŝytkowo-technologicznych związanych z obsługą ładunku pocztowego pod konstrukcją Estakady WER Kraków. W związku z powyŝszym Wykonawca zobowiązany będzie do uzgadniania, z bezpośrednim uŝytkownikiem obiektu pocztowego, ścisłych terminów oraz godzin prowadzenia robót, a zwłaszcza terminu i czasu wyłączenia napięcia zasilającego na obiekcie. Zamawiający dopuszcza (o ile będzie to niezbędne dla realizacji zamówienia) tylko jednorazowe wyłączenie napięcia zasilającego, a jego maksymalny czas wyłączenia nie moŝe przekroczyć: 6 godzin w przerwie zasilania obiektu. Wykonawca powinien uwzględnić równieŝ, iŝ wyznaczony przez uŝytkownika obiektu termin na dokonanie wyłączeń napięcia i przerw w zasilaniu w związku z realizacją zamówienia - moŝe być wyznaczony takŝe na dni świąteczne. SZCZEGÓLOWE PARAMETRY TECHNICZNE ZESPOŁU AGREGATU PRĄDOTWÓRCZEGO: UWAGA: WSZELKIE NAZWY WŁASNE PRODUKTÓW, MATERIEŁÓW, URZĄDZEŃ PRZYWO- ŁANE W NINIEJSZYM PROGRAMIE FUNKCJONALNO-UśYTKOWYM ZAMÓWIENIA, W TYM W ZAŁĄCZONYCH DO NIEGO KARTACH TECHNICZNYCH LUB KATALODOWYCH DOTY- CZĄCYCH ZESPOŁU AGREGATU, SŁUśĄ OKREŚLENIU POśĄDANEGO WYMAGANEGO PRZEZ ZAMAWIAJĄCEGO - STANDARDU WYKONANIA I OKREŚLENIU WŁAŚCIWOŚCI I WYMOGÓW TECHNICZNYCH DLA DANYCH ROZWIĄZAŃ. DOPUSZCZA SIĘ ZAMIENNE ROZWIĄZANIA W ZAKRESIE PRODUKTÓW, POD WARUN- KIEM SPEŁNIENIA PRZEZ TE MATERIAŁY, URZĄDZENIA TYCH SAMYCH LUB LEPSZYCH WŁAŚCIWOŚCI TECHNICZNYCH. PRZY ZAMIANIE PRODUKTÓW NIEZBĘDNYM WARUNKIEM MUSI BYĆ OSIĄGNIĘCIE TA- KIEGO SAMEGO ZAKRESU FUNKCJONALNEGO-UśYTKOWEGO I JAKOŚCIOWEGO SYS- 11

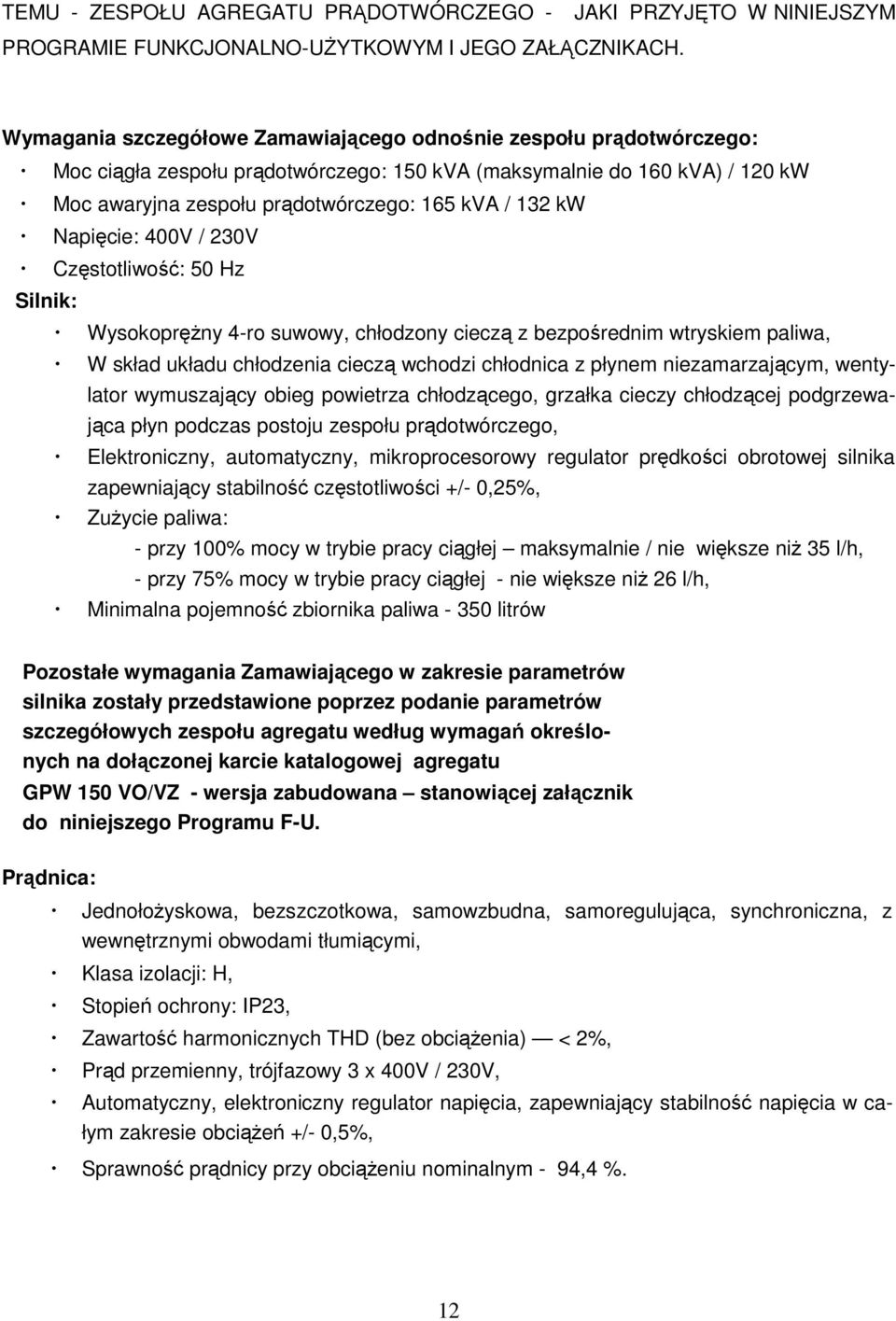

12 TEMU - ZESPOŁU AGREGATU PRĄDOTWÓRCZEGO - JAKI PRZYJĘTO W NINIEJSZYM PROGRAMIE FUNKCJONALNO-UśYTKOWYM I JEGO ZAŁĄCZNIKACH. Wymagania szczegółowe Zamawiającego odnośnie zespołu prądotwórczego: Moc ciągła zespołu prądotwórczego: 150 kva (maksymalnie do 160 kva) / 120 kw Moc awaryjna zespołu prądotwórczego: 165 kva / 132 kw Napięcie: 400V / 230V Częstotliwość: 50 Hz Silnik: WysokopręŜny 4-ro suwowy, chłodzony cieczą z bezpośrednim wtryskiem paliwa, W skład układu chłodzenia cieczą wchodzi chłodnica z płynem niezamarzającym, wentylator wymuszający obieg powietrza chłodzącego, grzałka cieczy chłodzącej podgrzewająca płyn podczas postoju zespołu prądotwórczego, Elektroniczny, automatyczny, mikroprocesorowy regulator prędkości obrotowej silnika zapewniający stabilność częstotliwości +/- 0,25%, ZuŜycie paliwa: - przy 100% mocy w trybie pracy ciągłej maksymalnie / nie większe niŝ 35 l/h, - przy 75% mocy w trybie pracy ciągłej - nie większe niŝ 26 l/h, Minimalna pojemność zbiornika paliwa litrów Pozostałe wymagania Zamawiającego w zakresie parametrów silnika zostały przedstawione poprzez podanie parametrów szczegółowych zespołu agregatu według wymagań określonych na dołączonej karcie katalogowej agregatu GPW 150 VO/VZ - wersja zabudowana stanowiącej załącznik do niniejszego Programu F-U. Prądnica: JednołoŜyskowa, bezszczotkowa, samowzbudna, samoregulująca, synchroniczna, z wewnętrznymi obwodami tłumiącymi, Klasa izolacji: H, Stopień ochrony: IP23, Zawartość harmonicznych THD (bez obciąŝenia) < 2%, Prąd przemienny, trójfazowy 3 x 400V / 230V, Automatyczny, elektroniczny regulator napięcia, zapewniający stabilność napięcia w całym zakresie obciąŝeń +/- 0,5%, Sprawność prądnicy przy obciąŝeniu nominalnym - 94,4 %. 12

13 Pozostałe wymagania Zamawiającego w zakresie parametrów szczegółowych prądnicy według wymagań określonych na dołączonej karcie katalogowej prądnicy MARELLI - MJB250MA4 stanowiącej załącznik do niniejszego Programu F-U. Wymagany Panel sterujący agregatu. Zespół agregatu powinien być wyposaŝony w mikroprocesorowy panel sterujący zespołem prądotwórczym umieszczony przy agregacie prądotwórczym wyposaŝony w wyświetlacz LCD, z pełnym menu w języku polskim oraz odpowiednie mierniki zabezpieczenia i wyjścia jak w opisie poniŝej: Woltomierz do pomiaru napięcia wytwarzanego przez generator, Przełącznik woltomierza do odczytu wartości napięcia fazowego na kaŝdej z faz oraz napięcia między przewodowego, Amperomierz prądu przemiennego na kaŝdej fazie umoŝliwiający kontrole obcią- Ŝenia faz, Miernik częstotliwości napięcia wyjściowego, Licznik motogodzin, Woltomierz napięcia stałego akumulatorów, Wskaźnik ciśnienia oleju, Wskaźnik poziomu paliwa, Miernik temperatury cieczy chłodzącej, Przycisk Reset, Przycisk Pomoc - sprawiąjący, Ŝe dostępna jest pomoc informacyjna w języku polskim. Po naciśnięcie przycisku wyświetla się informacja dotycząca bieŝącej operacji i podpowiedzi do rozwiązywania problemów Wyłącznik awaryjny zespołu prądotwórczego, Przełącznik rodzaju pracy umoŝliwiający pracę w układzie sterowania ręcznego, automatycznego i stop zespołu prądotwórczego, Zabezpieczenie przed zbyt wysoką temperatura silnika, Zabezpieczenie przed zbyt niskim ciśnieniem oleju, Zabezpieczenie przed przekroczeniem prędkości obrotowej, Zabezpieczenie przed wysoką temperaturą oleju, Zabezpieczenie przed niskim poziomem płynu chłodzącego, Zabezpieczenie przed zbyt małą prędkością obrotową, Zabezpieczenie przed zbyt wysokim napięciem wyjściowym, Zabezpieczenie przed zbyt niskim napięciem wyjściowym. WyposaŜenie 13

14 Akumulatory rozruchowe, Prostownik buforowy akumulatorów rozruchowych, zapewniający odpowiedni do rozruchu poziom naładowania akumulatorów w czasie postoju zespołu prądotwórczego, Tłumik układu wydechowego o skuteczności tłumienia nie mniejszej niŝ 25 db(a), Amortyzatory antywibracyjne miedzy ramą agregatu a silnikiem i prądnicą. Wymagana obudowa zespołu agregatu: Obudowa zapewniająca ochronę zespołu agregatu od szkodliwego wpływu czynników atmosferyczno-pogodowych, wyciszona oraz antywibracyjna z drzwiczkami i przykrywami umoŝliwiającymi łatwe dokonanie niezbędnych czynności serwisowych i konserwacyjnych elementów zespołu (oraz wymiany okresowej materiałów eksploatacyjnych agregatu, zabezpieczona antykorozyjnie wraz z kompletem antywibracyjnych gum dla posadowienia na nich obudowy agregatu. Obudowę zespołu agregatu naleŝy dodatkowo zabezpieczyć specjalistycznymi odbojnicami typu drogowego stanowiącymi osłony zabezpieczające obudowę zespołu agregatu przed ewentualnymi uszkodzeniami od pojazdów mechanicznych (samochodów oraz wózków technologicznych poruszających się wokół agregatu usytuowanego na placu parkingowo-manewrowym) wraz z robotami towarzyszącymi: rozebrania i ponownego ułoŝenia kostki brukowej wokół fundamentów odbojnic. Przykładową wizualizację wymaganej obudowy agregatu przedstawiono na zdjęciach fotograficznych stanowiących załączniki do niniejszego Programu F-U. Zgodnie z podanymi jw. wymaganiami w niniejszym Programie F-U, dostawa zespołu agregatu obejmuje takŝe: rozładunek i posadowienie zespołu agregatu. Podłączenie zespołu prądotwórczego do doprowadzonego okablowania Próby i uruchomienie - 1 godziny rozruch próbny agregatu, Materiały eksploatacyjne agregatu: Wykonawca dostarczy zespół prądotwórczy zalany wszystkim płynami eksploatacyjnymi wraz z paliwem wystarczającym na przeprowadzenie 1 godzinnego rozruchu próbnego agregatu, a po nim na 4 godzinną pracę agregatu z obciąŝeniem 100%. 14

15 Odbiory techniczne i końcowy instalacji agregatu, zgodnie z warunkami określonymi we wzorze umowy stanowiącym załącznik do SIWZ: na postawie protokółu odbioru końcowego, Wykonawca przekaŝe dokumentację powykonawczą w języku polskim, w tym instrukcji obsługi silnika, prądnicy, panelu sterującego, ksiąŝkę gwarancyjną, ksiąŝkę eksploatacji zespołu Wykonawca przekaŝe deklarację CE agregatu, Wykonawca przekaŝe protokół pomiarów prądnicy i instalacji elektrycznych. WYMAGANE PRZEGLADY SERWISOWO-KONSERWACYJNE AGREGATU (Etap II realizacji zamówienia) W okresie waŝności 24 miesięcznej gwarancji na instalację i zespół agregatu prądotwórczego Wykonawca wykona dwa okresowe przeglądy serwisowe wraz z czynnościami konserwacyjnymi zespołu agregatu prądotwórczego i wymianą materiałów eksploatacyjnych agregatu. w terminach: po 12 miesiącach od daty protokołu odbioru końcowego i przekazania do eksploatacji agregatu. przed upływem 24 miesięcy od daty protokołu odbioru końcowego i przekazania do eksploatacji agregatu. Umowny zakres wykonania dwóch przeglądów serwisowych wraz z czynnościami konserwacyjnymi zespołu agregatu prądotwórczego i wymiany materiałów eksploatacyjnych agregatu, realizowanych w ramach etapu II umowy, obejmuje: 1). Odnośnie silnika: - wymianę oleju, - wymianę filtrów oleju, - kontrolę stanu zanieczyszczenia chłodziwa, - kontrolę stanu paska napędowego, - wymianę filtrów paliwa, - wymianę filtra powietrza (wg wskazań wskaźnika zanieczyszczenia), - kontrolę szczelności i działania systemu zasilania paliwem, - kontrolę prędkości biegu jałowego, - kontrolę parametrów pracy alternatora, - kontrolę stanu akumulatorów rozruchowych, - kontrolę poprawności działania czujników silnika współpracujących, z panelem kontrolno pomiarowym, - czyszczenie i niezbędne regulacje. 2). Odnośnie prądnicy: - kontrolę stanu połączeń wewnętrznych, - kontrolę stanu izolacji przewodów, - kontrolę nominalnego napięcia prądnicy, - kontrolę stanu wewnętrznych zabezpieczeń prądnicy, - kontrolę układu wzbudzenia, 15

16 - czyszczenie i niezbędne regulacje. 3). Odnośnie zespołu agregatu prądotwórczego ogółem i jego automatyki - kontrolę działania zespołu pod obciąŝeniem i bez obciąŝenia, - kontrolę działania automatyki i układów przełączających, panelu sterującego - kontrolę parametrów prądu wyjściowego (częstotliwość, napięcie), - kontrolę szczelności układu wydechowego, - kontrolę poprawności działania układów do czerpania i wyrzutu powietrza, - czyszczenie i niezbędne regulacje, 4). Sporządzenie protokołów z wykonanych czynności przeglądu serwisowego i czynności konserwacyjnych. ZAŁĄCZNIKI: Rys_nr1 zał. nr 1 Rys_nr2 zał. nr 2 Teren_foto 1 5 zał. nr 3 SZR_foto zał. nr 4 Karta_Silnik zał. nr 5 Karta_Prądnica zał. nr 6 Obudowa_foto zał. nr 7 Korytka foto 1-2 zał. nr 8 16
