LATO. Automatyka do bram segmentowych przemysłowych do 35m². Do użytku osiedlowego i przemysłowego. Dostępne w wersji 230V / 400V

Transkrypt

1 LATO Automatyka do bram segmentowych przemysłowych do 35m² Do użytku osiedlowego i przemysłowego Dostępne w wersji 230V / 400V 1

2 LATO Szybki montaż, z możliwością bezpośredniego mocowania na osi uchwytu sprężyny lub z 2:1 redukcją łańcucha w celu zwiększenia wydajności Dostępne ze sterownikiem i bez. Wersja z zintegrowanym sterownikiem zapewnia kompaktową instalację. Dostępne z łańcuchem i bez. Wersja łańcuchowa umożliwia ręczne otwieranie w przypadku braku zasilania. Technologia enkoderów z mikrowyłącznikami krańcowymi zapewniająca maksymalną precyzję i bezpieczeństwo podczas otwierania i zamykania Dostępne w wersji jednofazowej 230 V i trójfazowej 400 V Uniwersalne centrale DE@NET sprawiają, że ten silnik jest kompatybilny z systemem NETLINK. NETCOM Obudowa naściennego pulpitu sterowania (art. 100GP) ułatwia programowanie i jest wyposażona w przycisk Otwórz/ Zamknij/ Zatrzymaj Kompatybilny z NETCOM, urządzeniem do konserwacji instalacji i zdalnego zarządzania! 2

3 Modele Motoreduktory 230V ~ z centralą sterującą, wyłącznikami krańcowymi i enkoderem KOD. POZOSTAŁE DANE LATO220NET ** NET230N Wał Ø 25,4mm z Wyłącznik krańcowy Czujnik antyzmiażdżeniowy Enkoder magnetyczny z przewodem o dł. 6m Wbudowany odbiornik radiowy oraz oświetlenie Odblokowanie ręczne LATO220NET/C* ** NET230N Wał Ø 25,4mm z Wyłącznik krańcowy Czujnik antyzmiażdżeniowy Enkoder magnetyczny z przewodem o dł. 6m Wbudowany odbiornik radiowy oraz oświetlenie Odblokowanie ręczne Łańcuch awaryjnego otwierania obsługiwany ręcznie (L=3,5m) Dla wszystkich modeli: wspornik do mocowania bocznego Dla LATO220NET: centrala NET230N w zestawie Bez centrali sterującej KOD. POZOSTAŁE DANE LATO220EN ** z Wał Ø 25,4mm Wyłącznik krańcowy Enkoder magnetyczny z przewodem o dł. 6m Odblokowanie ręczne LATO220CEN* ** z Wał Ø 25,4mm Wyłącznik krańcowy Enkoder magnetyczny z przewodem o dł. 6m Odblokowanie ręczne Łańcuch awaryjnego otwierania obsługiwany ręcznie (L=3,5m) Centrale sterujące niezbędne do skompletowania instalacji: centrale sterujące kod art. NET230N/C (w obudowie) Dla wszystkich modeli: wspornik do mocowania bocznego Motoreduktor 400V ~ bez centrali sterującej, z wyłącznikiem krańcowym i encoderem KOD. POZOSTAŁE DANE LATO400EN *** z LATO400CEN* *** z Wał Ø 25,4mm Wał Ø 25,4mm UWAGA: NIE JEST ZGODNY Z NETLINK Odblokowanie ręczne Enkoder magnetyczny z przewodem o dł. 6m Wyłącznik krańcowy UWAGA: NIE JEST ZGODNY Z NETLINK Łańcuch awaryjnego otwierania obsługiwany ręcznie (L=3,5m) Enkoder magnetyczny z przewodem o dł. 6m Wyłącznik krańcowy Odblokowanie ręczne Centrale sterujące niezbędne do skompletowania instalacji: centrale sterujące kod art. 400RR/C (w obudowie) Dla wszystkich modeli: wspornik do mocowania bocznego 3

4 Przykład standardowej automatyzacji q r q w e e q COD Art. LATO220/CEN Automatyka do przemysłowych bram segmentowych z łańcuchem do ręcznego otwierania w COD Art. NET230N/C Uniwersalna centrala sterująca programowana z wykorzystaniem wyświetlacza, możliwość sterowania 1 lub 2 silnikami, na 230V, wyposażonymi lub nie w enkoder magnetyczny (w obudowie). w COD Art. 100GP Pokrywa obudowy centrali okablowana z przyciskami e COD Art. LINEAR Komplet fotokomórek natynkowych z regulacją ustawienia (180 ) z możliwością działania zsynchronizowanego. Zasięg 20m r COD Art. AURA N Lampa ostrzegawcza LED, wielonapięciowe 24V AC-DC/120V AC/230V AC, ze zintegrowaną anteną 433 MHz / 868 MHz COD Art. 127 Tabliczka ostrzegawcza Akcesoria dodatkowe COD Art. LAC19 Koło łańcuchowe Z=19 z przedłużeniem COD Art. 800C/CZ38 Zębatka 1/2 "Z = 38 COD Art. 800C/ACC łańcuch 2 m (przedłużka) COD Art. L19 Koło łańcuchowe Z=19 + kluczyk COD Art. LBA25 Łącznik na wał Ø=25,4mm COD Art. LBA40 Adapter dla wału o średnicy = 40mm COD Art. 800C/TEN Napinacz łańcucha COD Art. 800C/F Wsporniki łańcucha COD Art. LE wspornik do montażu bocznego w komplecie COD Art. CG Koło łańcuchowe 1/2 Z=19 COD Art. LATO/SF Zestaw do odblokowania (art. LATO/M) COD Art. BLINDOS Aluminiowy pojemnik bezpieczństwa z cylindrem europejskim,przeznaczony do rozblokowania na linkę 4

5 Dane techniczne DANE TECHNICZNE 220NET - 220/EN - 220/CEN - 220NET/C 400EN - 400CEN Napięcie zasilania silnika (V) 230V ~ ± 10 % (50/60 Hz) 400V AC ± 10 % (50/60 Hz) Moc pobierana (W) Maksymalny moment obrotowy (Nm) Cykl pracy (ilość manewrów/h) Maksymalna ilość manewrów na dobę (24 h) Wbudowany kondensator (μf) 18 / Zakres temperatur pracy ( C) Zabezpieczenie termiczne silnika ( C) Prędkość obrotowa wału (rpm) 22,4 Waga produktu z opakowaniem (Kg) Ciśnienie akustyczne (dba) < 70 Stopień ochrony IP40 (IP10 wers. 220/CEN - 220NET/C) IP40 (IP10 wers. 400/CEN) Schemat okablowania

6 Schemat rozmieszczenia okablowania Z oddzielną jednostką sterującą A C E D B B Wąż ochronny do kabli zasilających Wąż ochronny Ø20 lub korytko PVC zewnętrzne do połączenia pomiędzy centralą sterującą i urządzeniami kontrolnymi i zabezpieczającymi poz. opis 1 Motoreduktor 2 Fotokomórki 3 Migająca lampa ostrzegawcza 4 Przełącznik kluczykowy / Digicode 5 Centrala sterująca Zintegrowana centrala A C D B B Wąż ochronny do kabli zasilających Wąż ochronny Ø20 lub korytko PVC zewnętrzne do połączenia pomiędzy centralą sterującą i urządzeniami kontrolnymi i zabezpieczającymi poz. opis 1 Motoreduktor 2 Fotokomórki 3 Migająca lampa ostrzegawcza 4 Przełącznik kluczykowy / Digicode 6

7 A produkty? To my je produkujemy! Zachowujemy kontrolę nad całym łańcuchem produkcyjnym. Projektujemy, produkujemy i montujemy zarówno mechanikę jak i elektronikę naszych produktów. Ma to fundamentalne znaczenie dla zagwarantowania jakości każdego pojedynczego elementu, zwłaszcza gdy mówimy o technologii związanej z bezpieczeństwem ludzi. Elektronika? Całkowicie nasza. Każdy produkt DEA jest zaprojektowany i całkowicie opracowany w naszym zakładzie. DEA HT, firma należąca do naszej grupy, projektuje i produkuje elektronikę zarządzającą naszą automatyką. Wszystkie nasze produkty wykonane są z wysokiej jakości materiałów, takich jak stal i brąz, co gwarantuje trwałą niezawodność. 7

8 DEAuser DEAuser to aplikacja dedykowana dla użytkownika końcowego która pozwala kontrolować automatykę DEA w pobliżu. Instalując NET-NODE na wszystkich urządzeniach z technologią NETLINK, możesz sterować bramą za pomocą smartfona. Do używania z: Art.NET-NODE 2.0 Cod

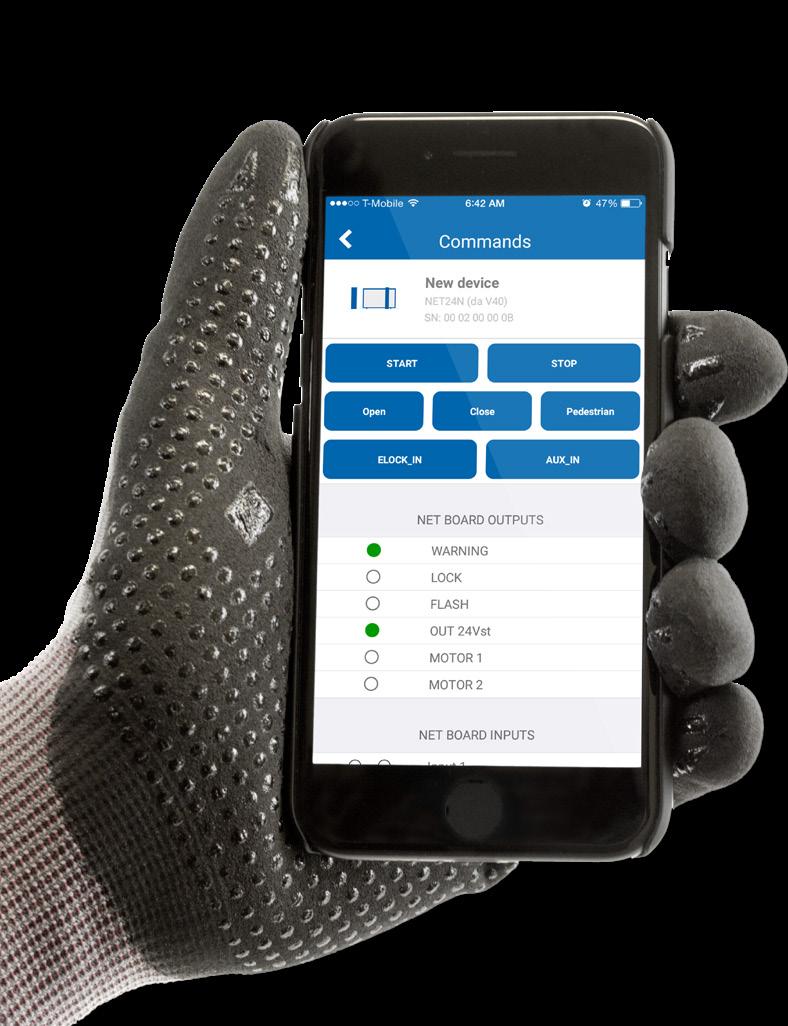

9 DEAinstaller DEAinstaller to aplikacja przeznaczona dla profesjonalnego instalatora, która umożliwia programowanie i zarządzanie automatyką DEA w prosty i intuicyjny sposób z poziomu smartfona. Przy użyciu jej z węzłem NET-NODE możesz: O robić kopie zapasowe danych swoich instalacji O dokonywać uproszczonej regulacji parametrów O aktualizować firmware O programować konserwacje O zarządzać i personalizować lista sterowaniami radiowymi O konsultować instrukcje i schematy połączenia elektryczne O monitorować wejścia i wyjścia centralek O sterować automatyką z aplikacji Do używania z: Art.NET-NODE 2.0 Cod

10 Akcesoria ogólne AURA N cod LINEAR XS cod LINEAR cod COVER/2 cod LINEAR SHIELD cod PILLY cod DIGIPRO cod DIGISLIM cod GT-KEY cod DIGIRAD cod BAT cod GTI2-GTI4 cod GTI2M-GTI4M cod #safeasyoulike! Pilot sterowania radiowego nie do kopiowania! Piloty sterowania radiowego GTI są wielofunkcyjne. Mają trzy możliwości kodyfikacji: DIP SWITCH, Rolling Code i D.A.R.T. nowa zaawansowana kodyfikacja DEA. #colourasyoulike! Wybierz swój preferowany kolor! Piloty sterowania radiowego GTI są personalizowane z zestawem przycisków w siedmiu kolorach: zielonym, jasnozielonym, niebieskim, różowym, żółtym, pomarańczowym i fioletowym. Możesz spersonalizować kod pilota sterowania radiowego, aby zapewnić maksymalne bezpieczeństwo Twojemu klientowi. GREEN LIGHT GREEN YELLOW ORANGE D. DEA A. Advanced R. Rolling Code T. Transmission BLUE PINK PURPLE Chcesz całkowitego bezpieczeństwa? Za pomocą NET-BOX każdy instalator może spersonalizować kod twojego pilota sterowania radiowego GTI. Zauważ: Zestawy przycisków są dostarczane w opakowaniach po 5 szt. Pilot sterowania radiowego powinien być zamawiany oddzielnie. 10

11 NETLINK To technologia stosowana w urządzeniach DEA do inteligentnego, lokalnego lub zdalnego zarządzania Twoimi instalacjami. NET-COM Zaawansowany odbiornik do zdalnego zarządzania instalacjami. DE@NET NET-NODE 2.0 Jedna karta dla wszystkich naszych silników, w wersji 230V i 24V. NET-BOX Urządzenie do zarządzania pilotami z twojego biura. Urządzenie do zarządzania sterowaniem radiowym ze stanowiska. DEA User & DEA Installer DEAinstaller: aplikacja, która pozwala utworzyć i zarządzać każdą instalacją bezpośrednio ze swojego smartfonu. DEAuser: aplikacja umożliwiająca lokalne otwieranie i zamykanie bramy DEA jednym dotknięciem. 11
