TESTER REZYSTANCJI IZOLACJI MS5205 #04087 INSTRUKCJA OBSŁUGI

Transkrypt

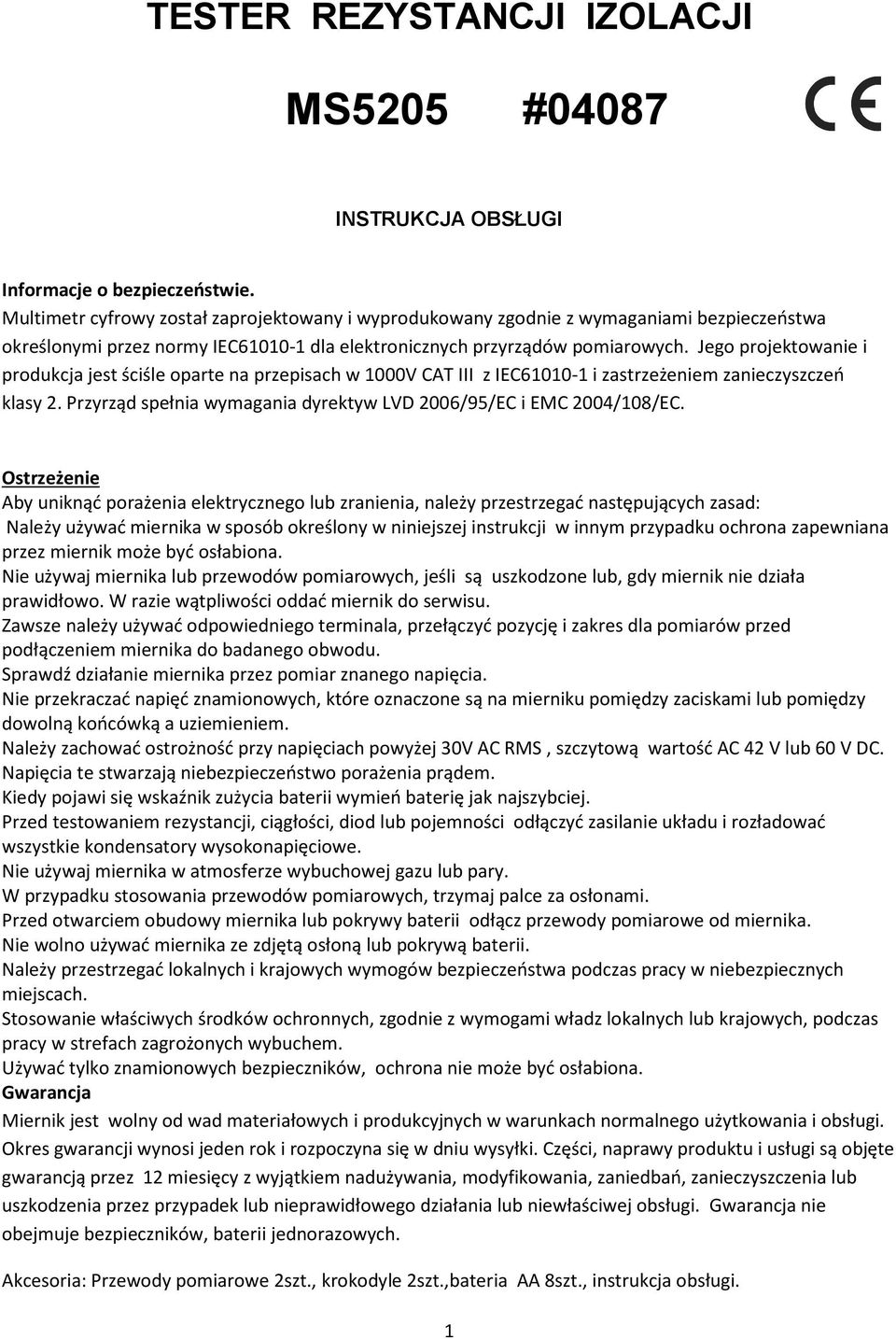

1 TESTER REZYSTANCJI IZOLACJI MS5205 #04087 INSTRUKCJA OBSŁUGI Informacje o bezpieczeństwie. Multimetr cyfrowy został zaprojektowany i wyprodukowany zgodnie z wymaganiami bezpieczeństwa określonymi przez normy IEC dla elektronicznych przyrządów pomiarowych. Jego projektowanie i produkcja jest ściśle oparte na przepisach w 1000V CAT III z IEC i zastrzeżeniem zanieczyszczeń klasy 2. Przyrząd spełnia wymagania dyrektyw LVD 2006/95/EC i EMC 2004/108/EC. Ostrzeżenie Aby uniknąć porażenia elektrycznego lub zranienia, należy przestrzegać następujących zasad: Należy używać miernika w sposób określony w niniejszej instrukcji w innym przypadku ochrona zapewniana przez miernik może być osłabiona. Nie używaj miernika lub przewodów pomiarowych, jeśli są uszkodzone lub, gdy miernik nie działa prawidłowo. W razie wątpliwości oddać miernik do serwisu. Zawsze należy używać odpowiedniego terminala, przełączyć pozycję i zakres dla pomiarów przed podłączeniem miernika do badanego obwodu. Sprawdź działanie miernika przez pomiar znanego napięcia. Nie przekraczać napięć znamionowych, które oznaczone są na mierniku pomiędzy zaciskami lub pomiędzy dowolną końcówką a uziemieniem. Należy zachować ostrożność przy napięciach powyżej 30V AC RMS, szczytową wartość AC 42 V lub 60 V DC. Napięcia te stwarzają niebezpieczeństwo porażenia prądem. Kiedy pojawi się wskaźnik zużycia baterii wymień baterię jak najszybciej. Przed testowaniem rezystancji, ciągłości, diod lub pojemności odłączyć zasilanie układu i rozładować wszystkie kondensatory wysokonapięciowe. Nie używaj miernika w atmosferze wybuchowej gazu lub pary. W przypadku stosowania przewodów pomiarowych, trzymaj palce za osłonami. Przed otwarciem obudowy miernika lub pokrywy baterii odłącz przewody pomiarowe od miernika. Nie wolno używać miernika ze zdjętą osłoną lub pokrywą baterii. Należy przestrzegać lokalnych i krajowych wymogów bezpieczeństwa podczas pracy w niebezpiecznych miejscach. Stosowanie właściwych środków ochronnych, zgodnie z wymogami władz lokalnych lub krajowych, podczas pracy w strefach zagrożonych wybuchem. Używać tylko znamionowych bezpieczników, ochrona nie może być osłabiona. Gwarancja Miernik jest wolny od wad materiałowych i produkcyjnych w warunkach normalnego użytkowania i obsługi. Okres gwarancji wynosi jeden rok i rozpoczyna się w dniu wysyłki. Części, naprawy produktu i usługi są objęte gwarancją przez 12 miesięcy z wyjątkiem nadużywania, modyfikowania, zaniedbań, zanieczyszczenia lub uszkodzenia przez przypadek lub nieprawidłowego działania lub niewłaściwej obsługi. Gwarancja nie obejmuje bezpieczników, baterii jednorazowych. Akcesoria: Przewody pomiarowe 2szt., krokodyle 2szt.,bateria AA 8szt., instrukcja obsługi. 1

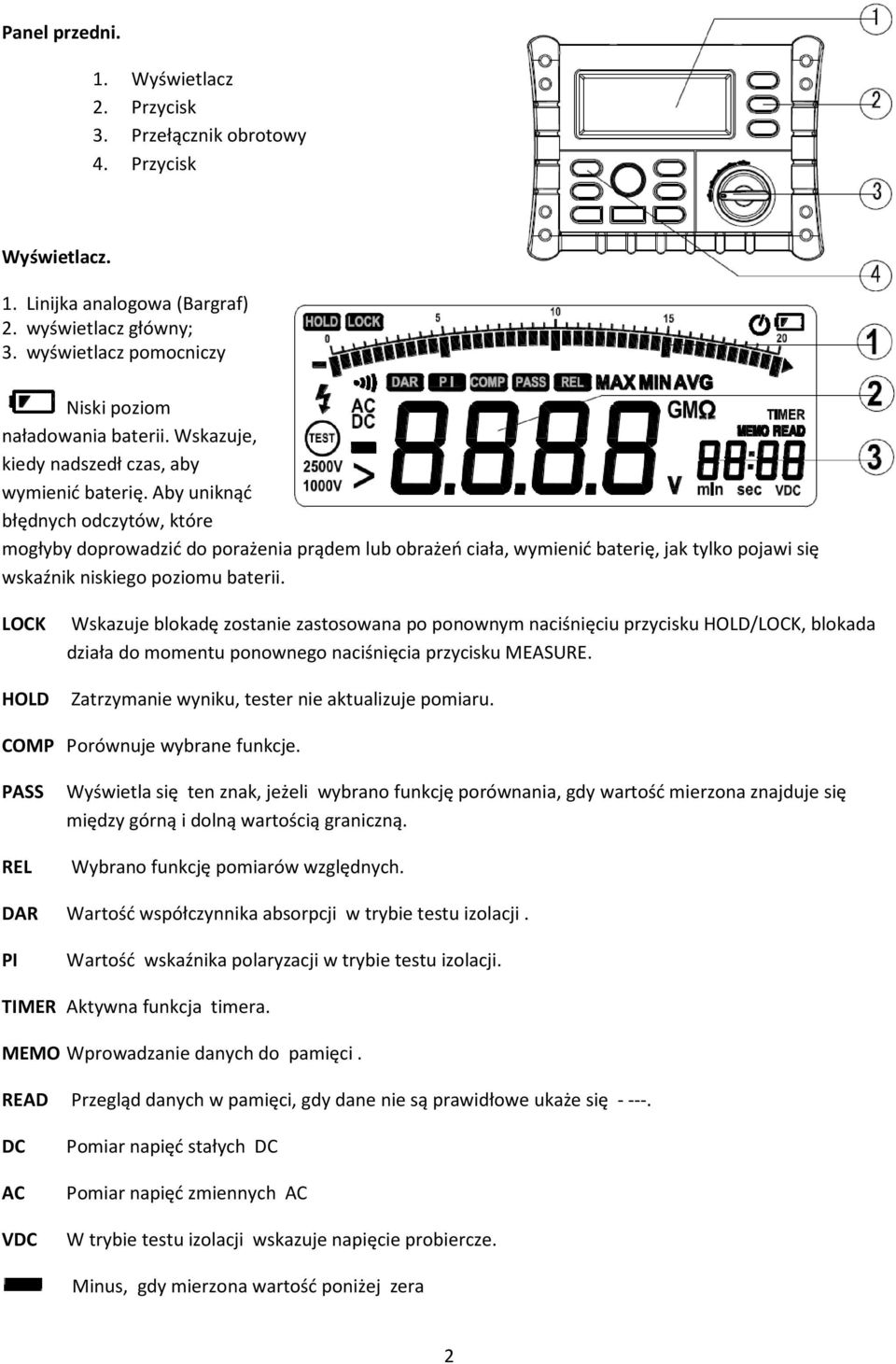

2 Panel przedni. 1. Wyświetlacz 2. Przycisk 3. Przełącznik obrotowy 4. Przycisk Wyświetlacz. 1. Linijka analogowa (Bargraf) 2. wyświetlacz główny; 3. wyświetlacz pomocniczy Niski poziom naładowania baterii. Wskazuje, kiedy nadszedł czas, aby wymienić baterię. Aby uniknąć błędnych odczytów, które mogłyby doprowadzić do porażenia prądem lub obrażeń ciała, wymienić baterię, jak tylko pojawi się wskaźnik niskiego poziomu baterii. LOCK Wskazuje blokadę zostanie zastosowana po ponownym naciśnięciu przycisku HOLD/LOCK, blokada działa do momentu ponownego naciśnięcia przycisku MEASURE. HOLD Zatrzymanie wyniku, tester nie aktualizuje pomiaru. COMP Porównuje wybrane funkcje. PASS Wyświetla się ten znak, jeżeli wybrano funkcję porównania, gdy wartość mierzona znajduje się między górną i dolną wartością graniczną. REL Wybrano funkcję pomiarów względnych. DAR Wartość współczynnika absorpcji w trybie testu izolacji. PI Wartość wskaźnika polaryzacji w trybie testu izolacji. TIMER Aktywna funkcja timera. MEMO Wprowadzanie danych do pamięci. READ Przegląd danych w pamięci, gdy dane nie są prawidłowe ukaże się DC AC Pomiar napięć stałych DC Pomiar napięć zmiennych AC VDC W trybie testu izolacji wskazuje napięcie probiercze. Minus, gdy mierzona wartość poniżej zera 2

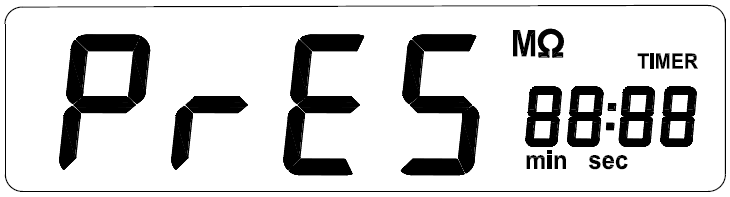

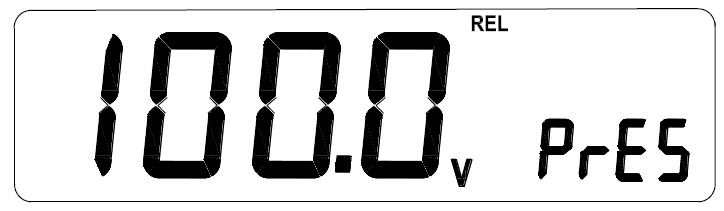

3 W trybie testu izolacji wskazuje przepełnienie. Ostrzeżenie Niebezpieczne Napięcie. W trybie testu izolacji, wykryto na zaciskach wejściowych przekraczające 20V. Test ciągłości obwodu Wybrano funkcję automatycznego wyłączenia testera Obecność napięcia probierczego Wartość napięcia probierczego. Wskazanie timera. Wskazania multimetru. Wartość max, min, średnia batt Pojawia się na wyświetlaczu głównym, wskazuje, że bateria jest rozładowana. bat Pojawia się na wyświetlacz pomocniczym, zbyt niski poziom baterii aby wykonać test izolacji. PrES Ustawienie wartości (np. czasu) POFF Funkcja Auto Power Off jest wyłączona. LIVE W trybie testu izolacji wykryto napięcie na zaciskach wejściowych. DISC W trybie testu izolacji, miernik wykonuje funkcję auto rozładowania DISC, Nie dotykać żadnych zacisków wejściowych w tym trybie. SAVE Zapamiętanie danych. del n: Kasowanie danych w pamięci. COMP Hi COMP Lo ----COMP Przekroczona górna wartość graniczna. Poniżej dolnej wartości granicznej. Nieprawidłowa wartość graniczna. Funkcja beep wyłączona. Przyciski 3

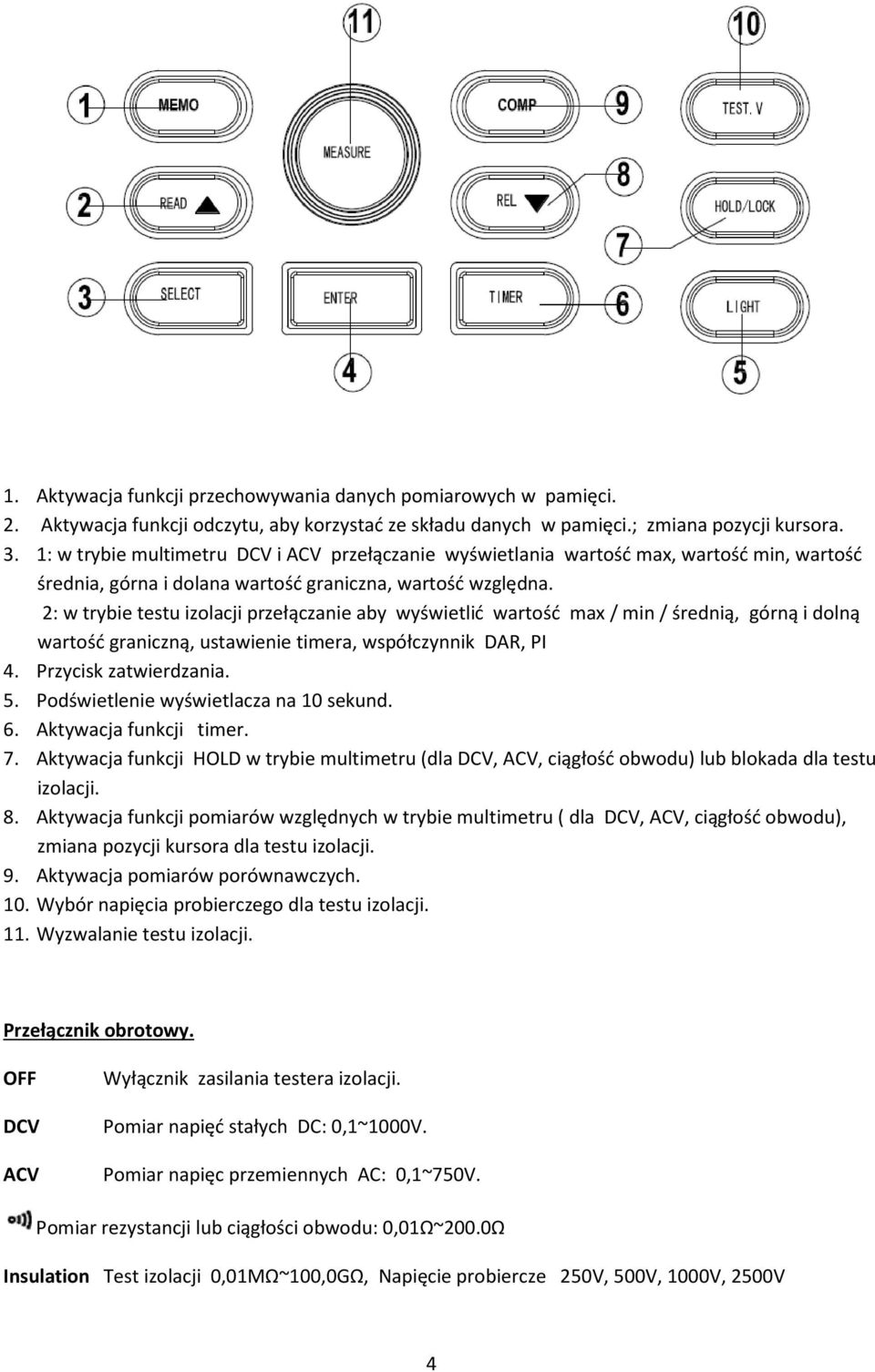

4 1. Aktywacja funkcji przechowywania danych pomiarowych w pamięci. 2. Aktywacja funkcji odczytu, aby korzystać ze składu danych w pamięci.; zmiana pozycji kursora. 3. 1: w trybie multimetru DCV i ACV przełączanie wyświetlania wartość max, wartość min, wartość średnia, górna i dolana wartość graniczna, wartość względna. 2: w trybie testu izolacji przełączanie aby wyświetlić wartość max / min / średnią, górną i dolną wartość graniczną, ustawienie timera, współczynnik DAR, PI 4. Przycisk zatwierdzania. 5. Podświetlenie wyświetlacza na 10 sekund. 6. Aktywacja funkcji timer. 7. Aktywacja funkcji HOLD w trybie multimetru (dla DCV, ACV, ciągłość obwodu) lub blokada dla testu izolacji. 8. Aktywacja funkcji pomiarów względnych w trybie multimetru ( dla DCV, ACV, ciągłość obwodu), zmiana pozycji kursora dla testu izolacji. 9. Aktywacja pomiarów porównawczych. 10. Wybór napięcia probierczego dla testu izolacji. 11. Wyzwalanie testu izolacji. Przełącznik obrotowy. OFF DCV ACV Wyłącznik zasilania testera izolacji. Pomiar napięć stałych DC: 0,1~1000V. Pomiar napięc przemiennych AC: 0,1~750V. Pomiar rezystancji lub ciągłości obwodu: 0,01Ω~200.0Ω Insulation Test izolacji 0,01MΩ~100,0GΩ, Napięcie probiercze 250V, 500V, 1000V, 2500V 4

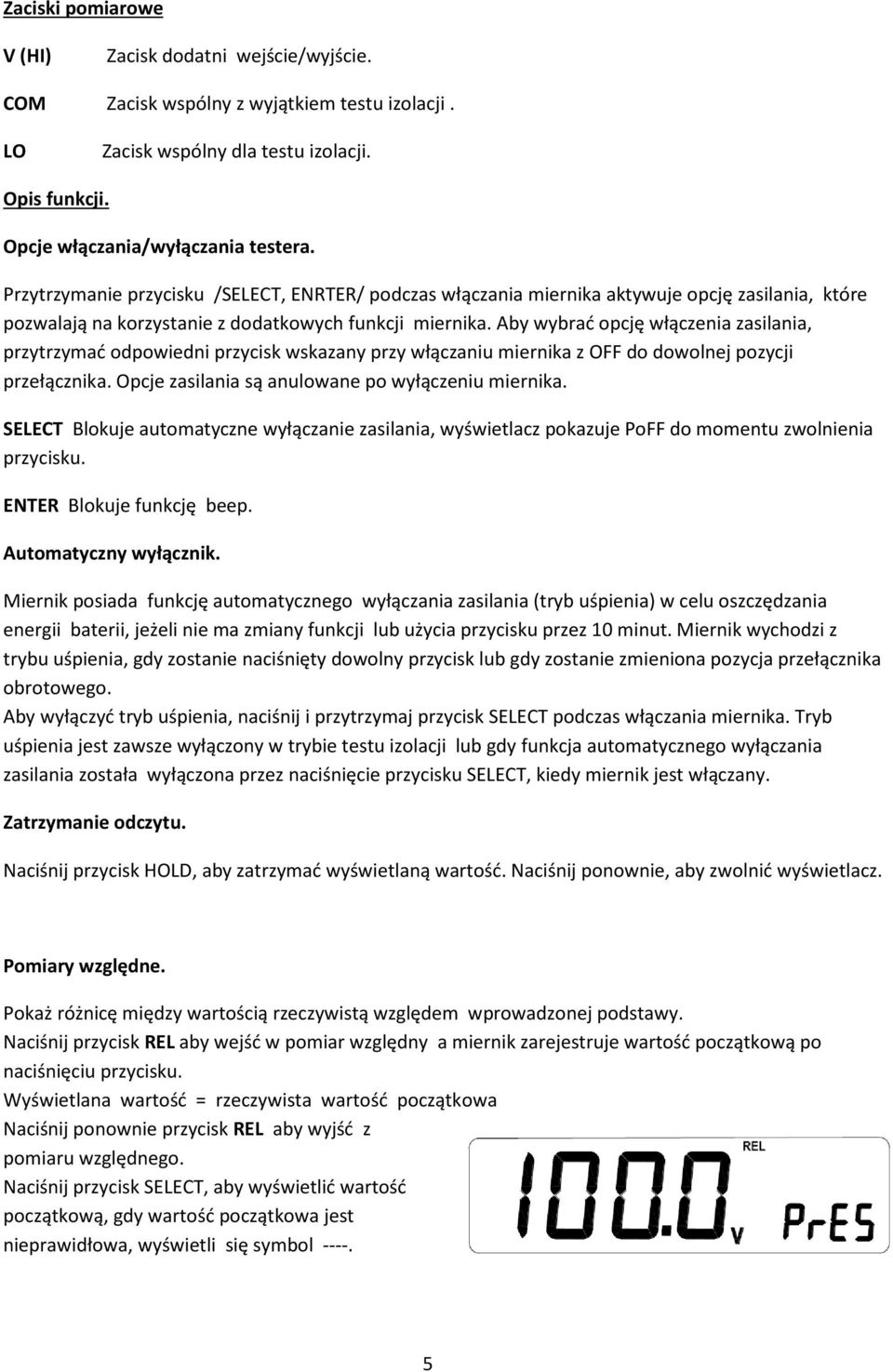

5 Zaciski pomiarowe V (HI) Zacisk dodatni wejście/wyjście. COM Zacisk wspólny z wyjątkiem testu izolacji. LO Zacisk wspólny dla testu izolacji. Opis funkcji. Opcje włączania/wyłączania testera. Przytrzymanie przycisku /SELECT, ENRTER/ podczas włączania miernika aktywuje opcję zasilania, które pozwalają na korzystanie z dodatkowych funkcji miernika. Aby wybrać opcję włączenia zasilania, przytrzymać odpowiedni przycisk wskazany przy włączaniu miernika z OFF do dowolnej pozycji przełącznika. Opcje zasilania są anulowane po wyłączeniu miernika. SELECT Blokuje automatyczne wyłączanie zasilania, wyświetlacz pokazuje PoFF do momentu zwolnienia przycisku. ENTER Blokuje funkcję beep. Automatyczny wyłącznik. Miernik posiada funkcję automatycznego wyłączania zasilania (tryb uśpienia) w celu oszczędzania energii baterii, jeżeli nie ma zmiany funkcji lub użycia przycisku przez 10 minut. Miernik wychodzi z trybu uśpienia, gdy zostanie naciśnięty dowolny przycisk lub gdy zostanie zmieniona pozycja przełącznika obrotowego. Aby wyłączyć tryb uśpienia, naciśnij i przytrzymaj przycisk SELECT podczas włączania miernika. Tryb uśpienia jest zawsze wyłączony w trybie testu izolacji lub gdy funkcja automatycznego wyłączania zasilania została wyłączona przez naciśnięcie przycisku SELECT, kiedy miernik jest włączany. Zatrzymanie odczytu. Naciśnij przycisk HOLD, aby zatrzymać wyświetlaną wartość. Naciśnij ponownie, aby zwolnić wyświetlacz. Pomiary względne. Pokaż różnicę między wartością rzeczywistą względem wprowadzonej podstawy. Naciśnij przycisk REL aby wejść w pomiar względny a miernik zarejestruje wartość początkową po naciśnięciu przycisku. Wyświetlana wartość = rzeczywista wartość początkowa Naciśnij ponownie przycisk REL aby wyjść z pomiaru względnego. Naciśnij przycisk SELECT, aby wyświetlić wartość początkową, gdy wartość początkowa jest nieprawidłowa, wyświetli się symbol

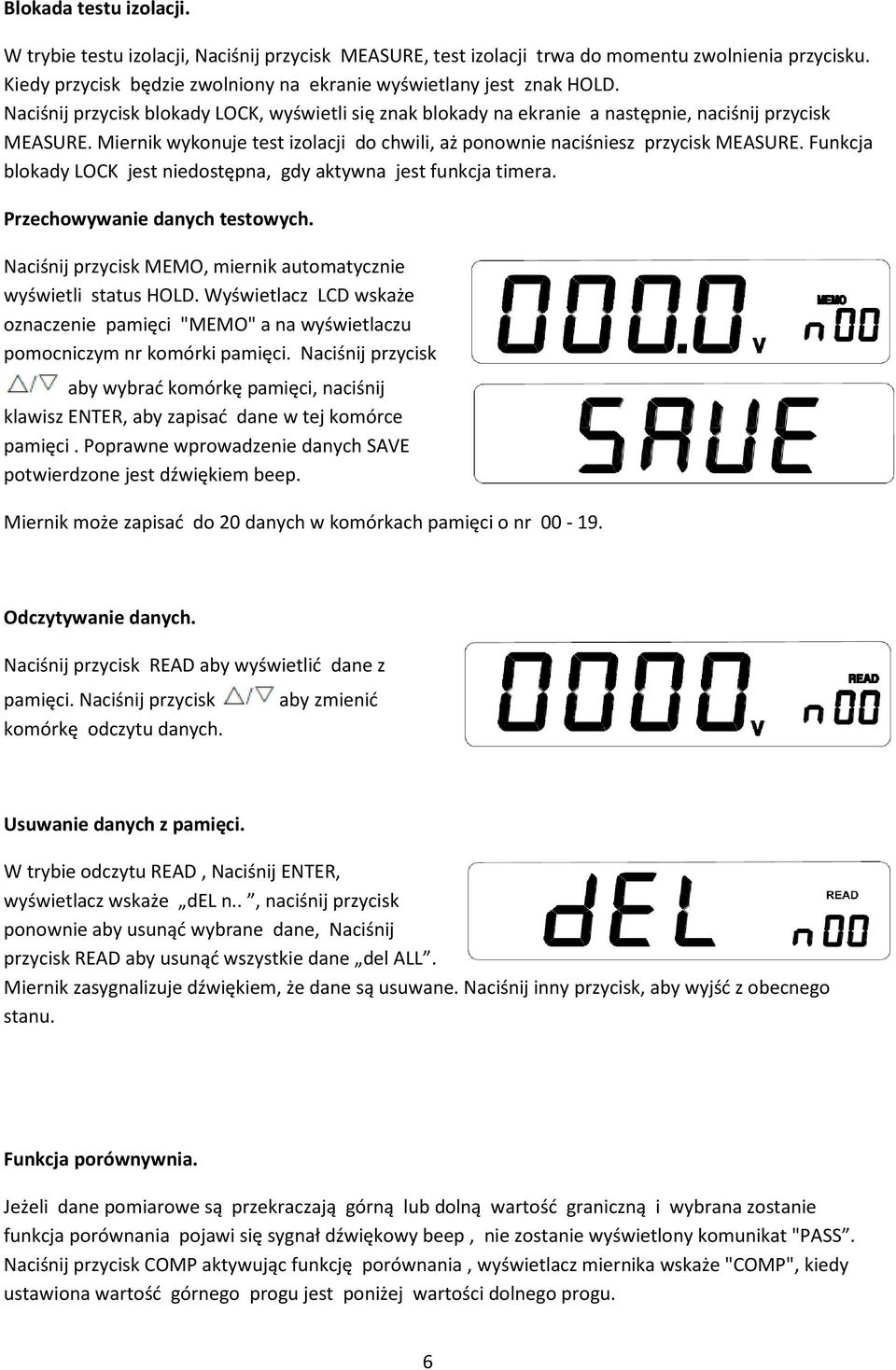

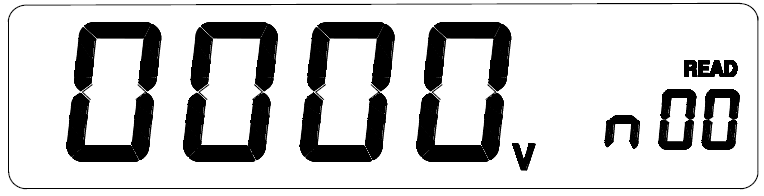

6 Blokada testu izolacji. W trybie testu izolacji, Naciśnij przycisk MEASURE, test izolacji trwa do momentu zwolnienia przycisku. Kiedy przycisk będzie zwolniony na ekranie wyświetlany jest znak HOLD. Naciśnij przycisk blokady LOCK, wyświetli się znak blokady na ekranie a następnie, naciśnij przycisk MEASURE. Miernik wykonuje test izolacji do chwili, aż ponownie naciśniesz przycisk MEASURE. Funkcja blokady LOCK jest niedostępna, gdy aktywna jest funkcja timera. Przechowywanie danych testowych. Naciśnij przycisk MEMO, miernik automatycznie wyświetli status HOLD. Wyświetlacz LCD wskaże oznaczenie pamięci "MEMO" a na wyświetlaczu pomocniczym nr komórki pamięci. Naciśnij przycisk aby wybrać komórkę pamięci, naciśnij klawisz ENTER, aby zapisać dane w tej komórce pamięci. Poprawne wprowadzenie danych SAVE potwierdzone jest dźwiękiem beep. Miernik może zapisać do 20 danych w komórkach pamięci o nr Odczytywanie danych. Naciśnij przycisk READ aby wyświetlić dane z pamięci. Naciśnij przycisk komórkę odczytu danych. aby zmienić Usuwanie danych z pamięci. W trybie odczytu READ, Naciśnij ENTER, wyświetlacz wskaże del n.., naciśnij przycisk ponownie aby usunąć wybrane dane, Naciśnij przycisk READ aby usunąć wszystkie dane del ALL. Miernik zasygnalizuje dźwiękiem, że dane są usuwane. Naciśnij inny przycisk, aby wyjść z obecnego stanu. Funkcja porównywnia. Jeżeli dane pomiarowe są przekraczają górną lub dolną wartość graniczną i wybrana zostanie funkcja porównania pojawi się sygnał dźwiękowy beep, nie zostanie wyświetlony komunikat "PASS. Naciśnij przycisk COMP aktywując funkcję porównania, wyświetlacz miernika wskaże "COMP", kiedy ustawiona wartość górnego progu jest poniżej wartości dolnego progu. 6

7 Jeżeli funkcja COMP nie działa prawidłowo, na wyświetlaczu miernika pojawi się symbol Naciśnij przycisk COMP, aby zobaczyć górną i dolną wartość graniczną. Wyświetlacz miernika wskaże COMP i wyświetli HI lub LO na ekranie pomocniczym, jak poniżej: Gdy miernik wyświetla górną lub dolną graniczną wartość, Naciśnij ENTER, aby ustawić tę wartość. Miernik będzie migać pokazując górną i dolną wartość graniczną. Przełącz się na właściwy zakres lub polaryzację sygnału naciskając SELECT, Naciśnij aby zmienić wartość i naciśnij ENTER, aby zapisać tę wartość. Funkcja timer. Funkcja timera może być aktywowana tylko w teście izolacji. Włącz funkcję timera, naciskając przycisk TIMER (ukaże się TIMER na wyświetlaczu pomocniczym miernika), funkcje blokad będą nieważne, a miernik zaczyna test izolacji po naciśnięciu przycisku pomiarowego MEASURE. Gdy upłynie ustawiony czas, test zostaje zatrzymany. Miernik w trybie pracy timera wskazuje napięcie i czas testu na ekranie pomocniczym. Miernik wyświetla napięcie testu izolacji w trakcie pomiaru, aby sprawdzić ustawienie czasu należy nacisnąć przycisk. Naciśnij SELECT aby sprawdzić ustawiony czas. ekran Wyświetlacz LCD pokazuje TIMER, PrES jest wyświetlane na wyświetlaczu głównym, wyświetlacz pomocniczy pokazuje zaprogramowany czas. Naciśnij ENTER, wyświetlacza pokazuje Set. Czas można regulować za pomocą przycisku a dla zatwierdzenia naciśnij ENTER. MAX/MIN/AVG W trybie testowym, Naciśnij przycisk SELECT aby wyświetlić max/ min/ wartość średnia. W trybie zatrzymania HOLD naciśnij przycisk SELECT wyboru max/ min/ wartość średnia. Miernik automatycznie zapisuje max/ min/ wartość średnią. Czas zapisu ok. 5s. 7

8 Naciśnij SELECT aby odczytać żądaną wartość. Wskaźnik DAR & PI. Zdarza się, iż część izolacji jest z oczywistymi wadami (np. część izolacji jest popękana pod wpływem wysokiego napięcia), jednak wskazuje dobry stosunek absorpcji (lub indeksu polaryzacji). W związku z tym, współczynnik absorpcji (wskaźnik polaryzacji) nie mogą być używane do wykrywania lokalnych wad izolacji od wilgoci i innych zanieczyszczeń. DAR (absorbing ratio) współczynnik absorpcji dielektryka = PI (polarization index) wskaźnik polaryzacji = R10min = rezystancja mierzona 10 minut po podaniu napięcia testowego R1min = R60sec = rezystancja mierzona 1 minutę po podaniu napięcia testowego; R15sec wartość = rezystancja mierzona 15 sekund po podaniu napięcia testowego. Po wykonaniu kontroli izolacji, naciśnij przycisk SELECT, aby wyświetlić DAR lub PI. Jeśli DAR lub PI mają wartość niewłaściwe, wyświetlacz wskaże Przy zanieczyszczonej izolacji, zjawiska absorpcji są maskowane przez wysokie prądy upływności i wyniki pomiarów są z tego powodu całkowicie płaskie. Wartość wskaźnika polaryzacji PI jest stosunkiem wartości rezystancji izolacji po 10 i 1 minucie. Wskaźnik PI ma tę zaletę, że nie wymaga temperaturowej korekcji. Wartość wskaźnika PI może dać zgrubną informację co do stanu izolacji, chociaż krzywa powinna zawsze być interpretowana w kontekście historii sprzętu oraz własnego doświadczenia. Wysoka absorpcja dielektryka jest sygnalizowana przez wysoką wartość PI. Wynik pomiaru PI Stan izolacji < 1,0 nie satysfakcjonujący 1,0 2,0 wątpliwy 2,0 4,0 dobry > 4,0 bardzo dobry Istnieją dwa charakterystyczne stany których znajomość jest przydatna, przy interpretowaniu wyników pomiarów PI, szczególnie wtedy, gdy dostępna jest historia danego sprzętu. 1. Sucha, skruszała izolacja (np. na uzwojeniach) może dawać wysoki PI ale przebijać w stanach narażeń. 2. Uszkodzona jedna z warstw w izolacji wielowarstwowej, w sytuacji gdy pozostałe utrzymują wysoką rezystancję. W efekcie mierzony prąd będzie dążył do zwiększenia wartości PI, mogąc maskować problemy upływności powierzchniowej powodowane przez zabrudzenia i zanieczyszczenia. Nie zaleca się stosować pomiarów wskaźnika PI dla transformatorów olejowych. Zjawiska fizyczne wykorzystywane przy pomiarze PI odnoszę się wyłącznie do dielektryków będących ciałami stałymi, gdzie wymagana jest energia absorpcji do odpowiedniego ustawienia molekuł w stosunku do pola elektrycznego. 8

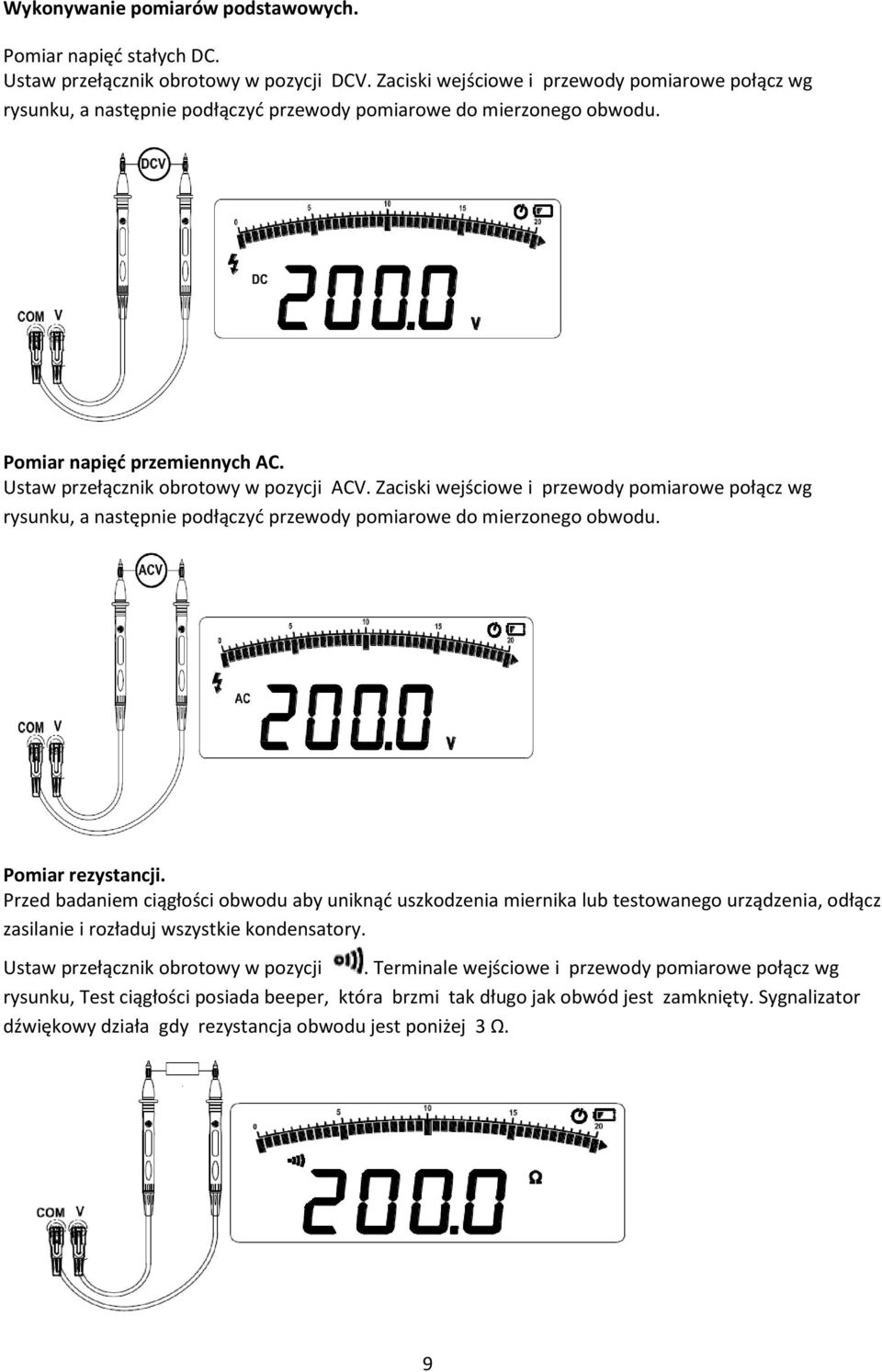

9 Wykonywanie pomiarów podstawowych. Pomiar napięć stałych DC. Ustaw przełącznik obrotowy w pozycji DCV. Zaciski wejściowe i przewody pomiarowe połącz wg rysunku, a następnie podłączyć przewody pomiarowe do mierzonego obwodu. Pomiar napięć przemiennych AC. Ustaw przełącznik obrotowy w pozycji ACV. Zaciski wejściowe i przewody pomiarowe połącz wg rysunku, a następnie podłączyć przewody pomiarowe do mierzonego obwodu. Pomiar rezystancji. Przed badaniem ciągłości obwodu aby uniknąć uszkodzenia miernika lub testowanego urządzenia, odłącz zasilanie i rozładuj wszystkie kondensatory. Ustaw przełącznik obrotowy w pozycji. Terminale wejściowe i przewody pomiarowe połącz wg rysunku, Test ciągłości posiada beeper, która brzmi tak długo jak obwód jest zamknięty. Sygnalizator dźwiękowy działa gdy rezystancja obwodu jest poniżej 3 Ω. 9

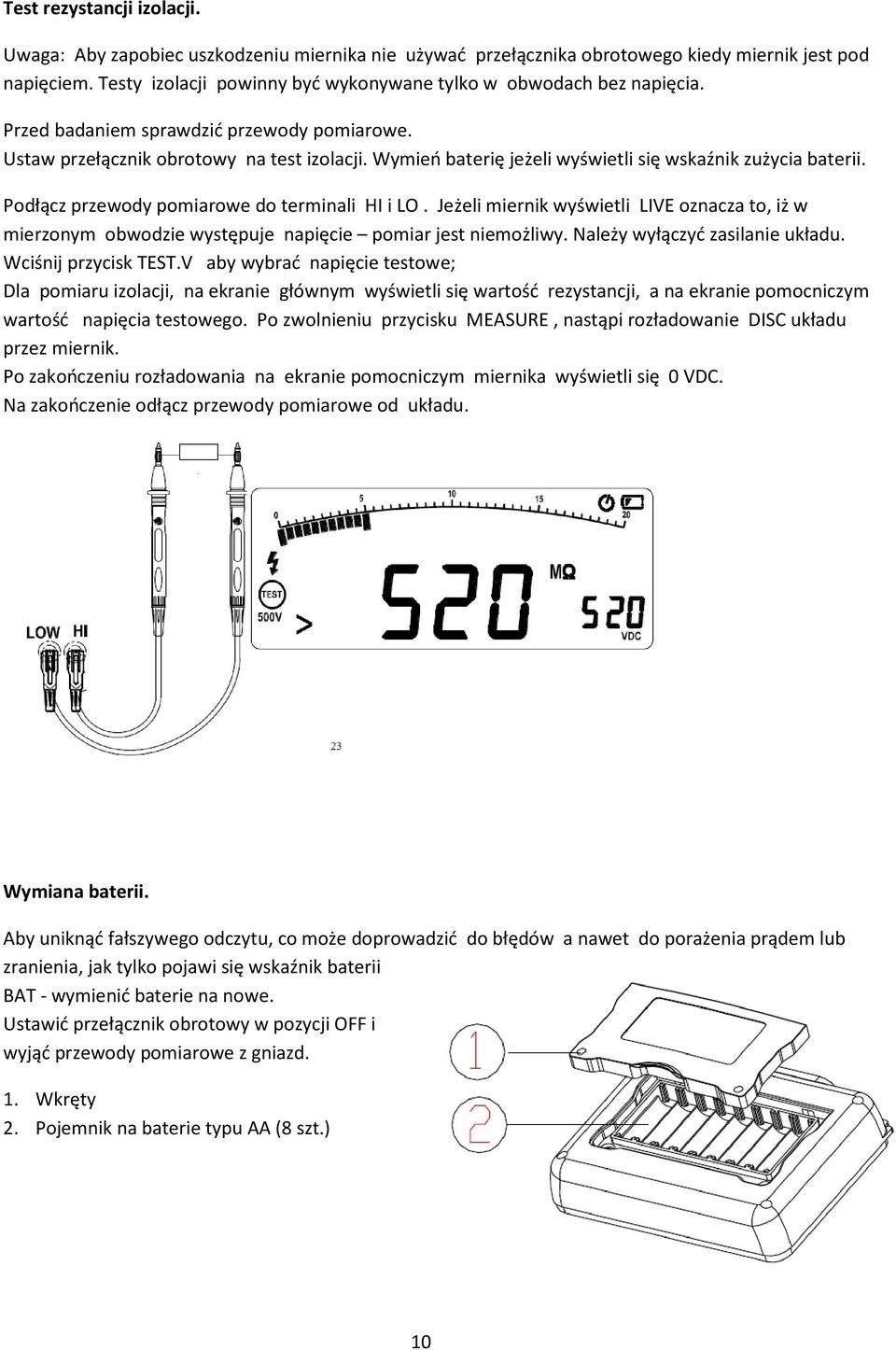

10 Test rezystancji izolacji. Uwaga: Aby zapobiec uszkodzeniu miernika nie używać przełącznika obrotowego kiedy miernik jest pod napięciem. Testy izolacji powinny być wykonywane tylko w obwodach bez napięcia. Przed badaniem sprawdzić przewody pomiarowe. Ustaw przełącznik obrotowy na test izolacji. Wymień baterię jeżeli wyświetli się wskaźnik zużycia baterii. Podłącz przewody pomiarowe do terminali HI i LO. Jeżeli miernik wyświetli LIVE oznacza to, iż w mierzonym obwodzie występuje napięcie pomiar jest niemożliwy. Należy wyłączyć zasilanie układu. Wciśnij przycisk TEST.V aby wybrać napięcie testowe; Dla pomiaru izolacji, na ekranie głównym wyświetli się wartość rezystancji, a na ekranie pomocniczym wartość napięcia testowego. Po zwolnieniu przycisku MEASURE, nastąpi rozładowanie DISC układu przez miernik. Po zakończeniu rozładowania na ekranie pomocniczym miernika wyświetli się 0 VDC. Na zakończenie odłącz przewody pomiarowe od układu. Wymiana baterii. Aby uniknąć fałszywego odczytu, co może doprowadzić do błędów a nawet do porażenia prądem lub zranienia, jak tylko pojawi się wskaźnik baterii BAT - wymienić baterie na nowe. Ustawić przełącznik obrotowy w pozycji OFF i wyjąć przewody pomiarowe z gniazd. 1. Wkręty 2. Pojemnik na baterie typu AA (8 szt.) 10

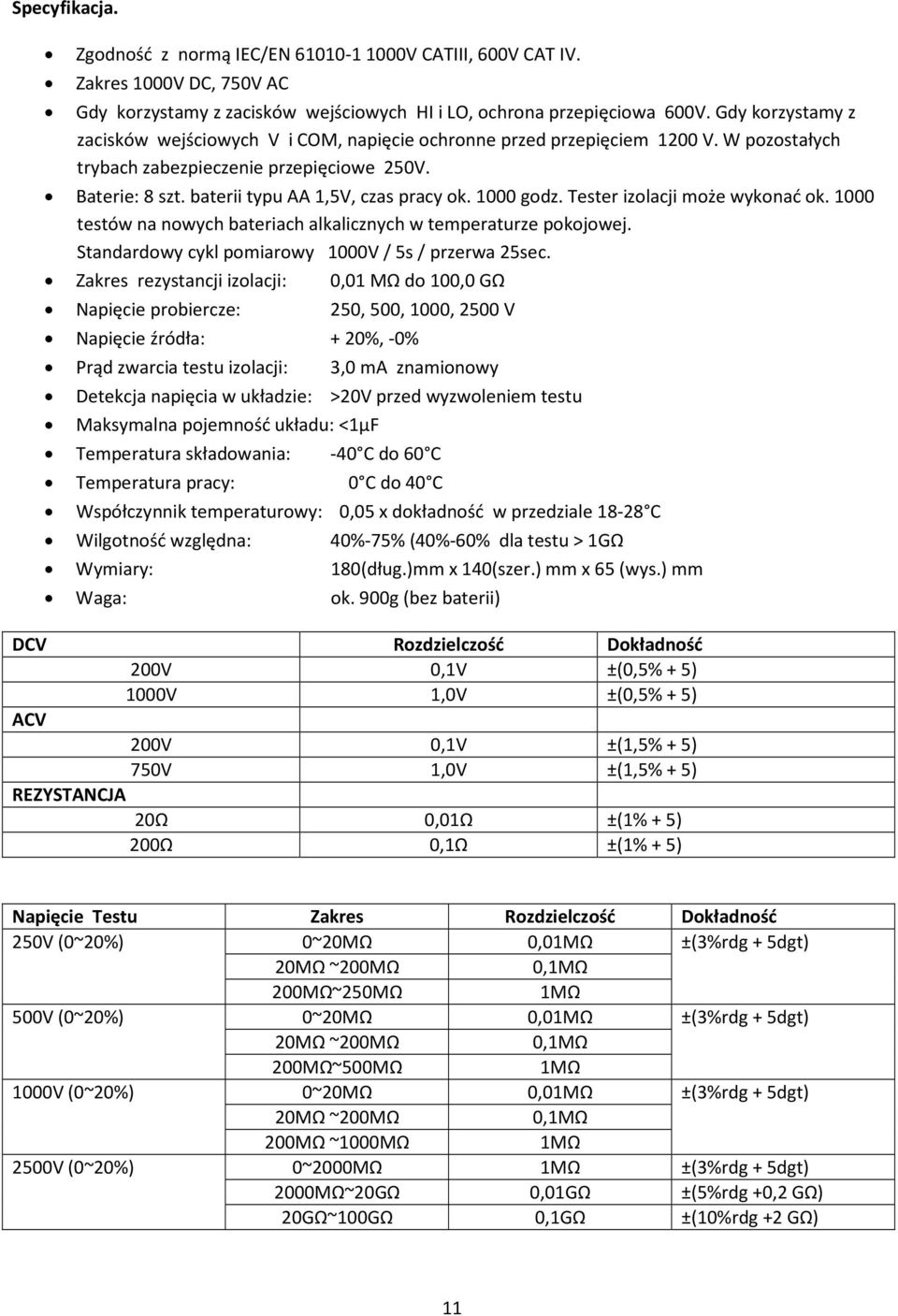

11 Specyfikacja. Zgodność z normą IEC/EN V CATIII, 600V CAT IV. Zakres 1000V DC, 750V AC Gdy korzystamy z zacisków wejściowych HI i LO, ochrona przepięciowa 600V. Gdy korzystamy z zacisków wejściowych V i COM, napięcie ochronne przed przepięciem 1200 V. W pozostałych trybach zabezpieczenie przepięciowe 250V. Baterie: 8 szt. baterii typu AA 1,5V, czas pracy ok godz. Tester izolacji może wykonać ok testów na nowych bateriach alkalicznych w temperaturze pokojowej. Standardowy cykl pomiarowy 1000V / 5s / przerwa 25sec. Zakres rezystancji izolacji: Napięcie probiercze: 0,01 MΩ do 100,0 GΩ Napięcie źródła: + 20%, -0% Prąd zwarcia testu izolacji: 250, 500, 1000, 2500 V 3,0 ma znamionowy Detekcja napięcia w układzie: >20V przed wyzwoleniem testu Maksymalna pojemność układu: <1µF Temperatura składowania: -40 C do 60 C Temperatura pracy: 0 C do 40 C Współczynnik temperaturowy: 0,05 x dokładność w przedziale C Wilgotność względna: Wymiary: Waga: 40%-75% (40%-60% dla testu > 1GΩ 180(dług.)mm x 140(szer.) mm x 65 (wys.) mm ok. 900g (bez baterii) DCV Rozdzielczość Dokładność 200V 0,1V ±(0,5% + 5) 1000V 1,0V ±(0,5% + 5) ACV 200V 0,1V ±(1,5% + 5) 750V 1,0V ±(1,5% + 5) REZYSTANCJA 20Ω 0,01Ω ±(1% + 5) 200Ω 0,1Ω ±(1% + 5) Napięcie Testu Zakres Rozdzielczość Dokładność 250V (0~20%) 0~20MΩ 0,01MΩ ±(3%rdg + 5dgt) 20MΩ ~200MΩ 0,1MΩ 200MΩ~250MΩ 1MΩ 500V (0~20%) 0~20MΩ 0,01MΩ ±(3%rdg + 5dgt) 20MΩ ~200MΩ 0,1MΩ 200MΩ~500MΩ 1MΩ 1000V (0~20%) 0~20MΩ 0,01MΩ ±(3%rdg + 5dgt) 20MΩ ~200MΩ 0,1MΩ 200MΩ ~1000MΩ 1MΩ 2500V (0~20%) 0~2000MΩ 1MΩ ±(3%rdg + 5dgt) 2000MΩ~20GΩ 0,01GΩ ±(5%rdg +0,2 GΩ) 20GΩ~100GΩ 0,1GΩ ±(10%rdg +2 GΩ) 11

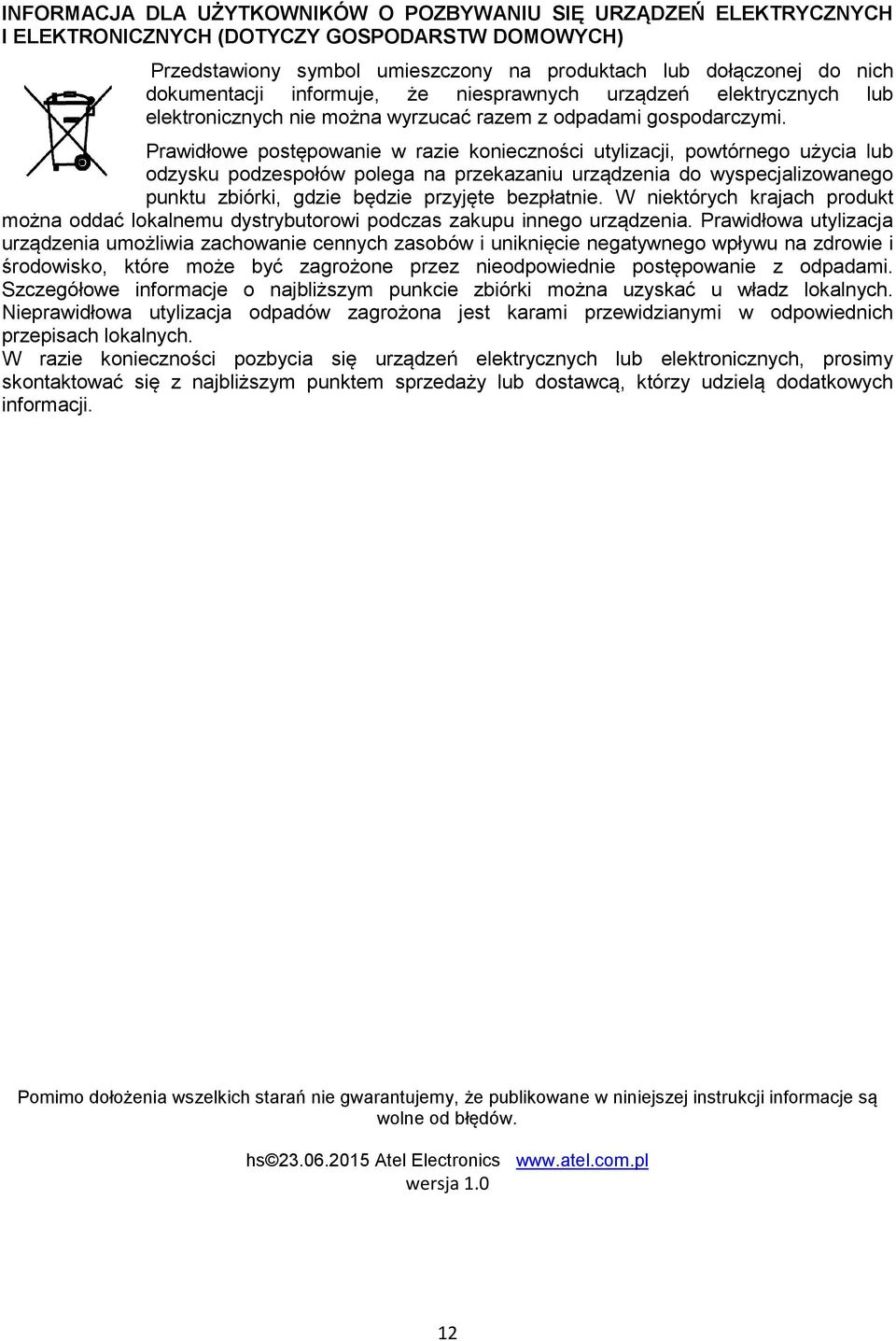

12 INFORMACJA DLA UŻYTKOWNIKÓW O POZBYWANIU SIĘ URZĄDZEŃ ELEKTRYCZNYCH I ELEKTRONICZNYCH (DOTYCZY GOSPODARSTW DOMOWYCH) Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami gospodarczymi. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. W niektórych krajach produkt można oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia. Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami. Szczegółowe informacje o najbliższym punkcie zbiórki można uzyskać u władz lokalnych. Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych. W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub dostawcą, którzy udzielą dodatkowych informacji. Pomimo dołożenia wszelkich starań nie gwarantujemy, że publikowane w niniejszej instrukcji informacje są wolne od błędów. hs Atel Electronics wersja
