EM580A #07505 Multimetr cyfrowy 2 w 1 z testerem izolacji

Transkrypt

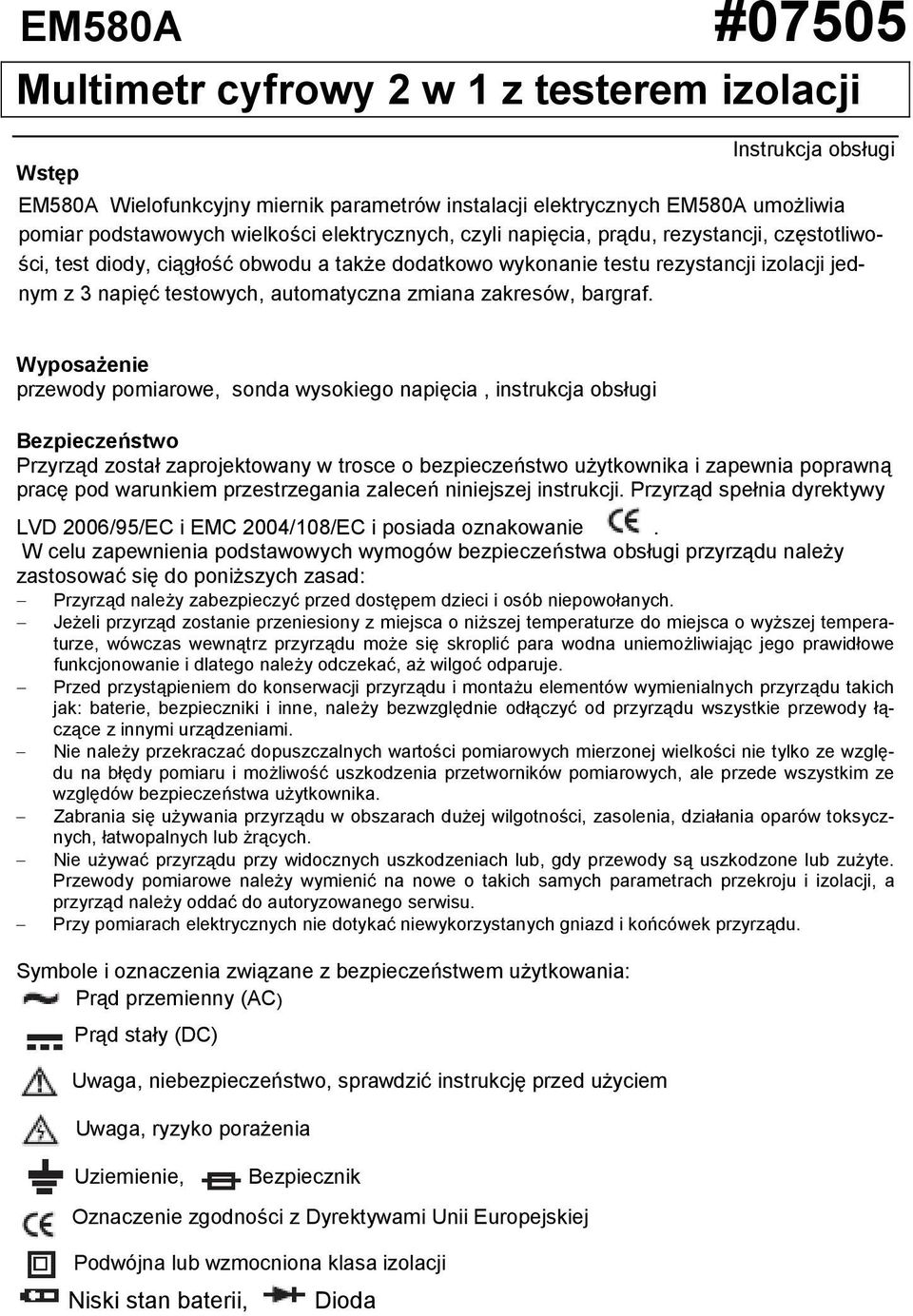

1 EM580A #07505 Multimetr cyfrowy 2 w 1 z testerem izolacji Wstęp Instrukcja obsługi EM580A Wielofunkcyjny miernik parametrów instalacji elektrycznych EM580A umoŝliwia pomiar podstawowych wielkości elektrycznych, czyli napięcia, prądu, rezystancji, częstotliwości, test diody, ciągłość obwodu a takŝe dodatkowo wykonanie testu rezystancji izolacji jednym z 3 napięć testowych, automatyczna zmiana zakresów, bargraf. WyposaŜenie przewody pomiarowe, sonda wysokiego napięcia, instrukcja obsługi Bezpieczeństwo Przyrząd został zaprojektowany w trosce o bezpieczeństwo uŝytkownika i zapewnia poprawną pracę pod warunkiem przestrzegania zaleceń niniejszej instrukcji. Przyrząd spełnia dyrektywy LVD 2006/95/EC i EMC 2004/108/EC i posiada oznakowanie. W celu zapewnienia podstawowych wymogów bezpieczeństwa obsługi przyrządu naleŝy zastosować się do poniŝszych zasad: Przyrząd naleŝy zabezpieczyć przed dostępem dzieci i osób niepowołanych. JeŜeli przyrząd zostanie przeniesiony z miejsca o niŝszej temperaturze do miejsca o wyŝszej temperaturze, wówczas wewnątrz przyrządu moŝe się skroplić para wodna uniemoŝliwiając jego prawidłowe funkcjonowanie i dlatego naleŝy odczekać, aŝ wilgoć odparuje. Przed przystąpieniem do konserwacji przyrządu i montaŝu elementów wymienialnych przyrządu takich jak: baterie, bezpieczniki i inne, naleŝy bezwzględnie odłączyć od przyrządu wszystkie przewody łączące z innymi urządzeniami. Nie naleŝy przekraczać dopuszczalnych wartości pomiarowych mierzonej wielkości nie tylko ze względu na błędy pomiaru i moŝliwość uszkodzenia przetworników pomiarowych, ale przede wszystkim ze względów bezpieczeństwa uŝytkownika. Zabrania się uŝywania przyrządu w obszarach duŝej wilgotności, zasolenia, działania oparów toksycznych, łatwopalnych lub Ŝrących. Nie uŝywać przyrządu przy widocznych uszkodzeniach lub, gdy przewody są uszkodzone lub zuŝyte. Przewody pomiarowe naleŝy wymienić na nowe o takich samych parametrach przekroju i izolacji, a przyrząd naleŝy oddać do autoryzowanego serwisu. Przy pomiarach elektrycznych nie dotykać niewykorzystanych gniazd i końcówek przyrządu. Symbole i oznaczenia związane z bezpieczeństwem uŝytkowania: Prąd przemienny (AC) Prąd stały (DC) Uwaga, niebezpieczeństwo, sprawdzić instrukcję przed uŝyciem Uwaga, ryzyko poraŝenia Uziemienie, Bezpiecznik Oznaczenie zgodności z Dyrektywami Unii Europejskiej Podwójna lub wzmocniona klasa izolacji Niski stan baterii, Dioda

2 Budowa Obrotowy przełącznik zakresów oraz wyboru funkcji (rys.1) uruchamia równieŝ przyrząd. Napięcia zmienne AC, od 0-600V Napięcia stałe DC, 0-600V Pomiar rezystancji 0-40MΩ Test diody Test ciągłości, buz zer <30Ω Pomiar częstotliwości Hz do 100kHz Pomiar prądów stałych DC, 0-400mA Pomiar prądów zmiennych AC, 0-400mA Mega Ohms0, MΩ oraz test napięciowy 250V Mega Ohms0, MΩ oraz test napięciowy 500V Mega Ohms0, MΩ oraz test napięciowy 1000V Gniazda pomiarowe (rys.2) 1. Gniazdo wyjściowe testera izolacji 2. Gniazdo wejściowe testera izolacji oraz Gniazdo dla pomiaru prądu <400mA 3. Opcjonalny ekranowany zacisk testera izolacji oraz Gniazdo COM wspólne dla wszystkich pomiarów z wyjątkiem testera izolacji. 4. Gniazdo wejściowe dla napięć, ciągłości obwodu, rezystancji, testu diody i pomiaru częstotliwości. Przyciski: Wybór ręcznej bądź automatycznej zmiany zakresów Przycisk MIN/MAX naciskanie przycisku spowoduje wyświetlenie wartości: minimalnej, maksymalnej oraz po 1 sekundzie wartości bieŝącej pomiaru. zatrzymanie aktualnego wyniku pomiaru na wyświetlaczu włączenie/wyłączenie podświetlania wyświetlacza (gaśnie po 1min.) Start lub stop pomiaru izolacji gdy przełącznik zakresów ustawiony jest na testowanie, Uwaga na wyjściu miernika Wysokie Napięcie!! 2

3 Przycisk blokady testera izolacji uŝywany po wcześniejszym teście izolacji. Naciśnij przycisk, miernik przechodzi w tryb pomiarów względnych, przechowuje niniejszy odczyt jako odniesienie dla kolejnych pomiarów, REL pojawi się na wyświetlaczu, równieŝ na wyświetlaczu pojawi się zero. Naciśnij ponownie ten przycisk, REL migocze, a na wyświetlaczu pojawi się odwołanie. Naciśnij i przytrzymaj ten przycisk przez 1 sekundę, wyjście z trybu pomiarów względnych. Wyświetlacz LCD(rys.4) 1. tryb automatycznej zmiany zakresów 2. wielkości zmienne 3. polaryzacja ujemna 4. wskaźnik stanu baterii 5. wskaźnik testera izolacji, Wysokie napięcie na gniazdach!! 6. Test izolacji z ustalonym czasem pomiaru 7. Tester izolacji zablokowany 8. Napięcie probiercze 250/ 500/ 1000V 9. pomiar diod 10. pomiar ciągłości obwodu 11. wybrana ręczna zmiana zakresów 12. aktywny automatyczny wyłącznik zasilania 13. zatrzymanie odczytu 14. aktywny tryb pomiarów wzglednych 15. wskazanie minimalne 16. wskazanie maksymalne 17. MΩ 18. Bargraf Bargraf Wykres słupkowy w dolnej części wyświetlacza LCD stanowi wskaźnik analogowy. Długość słupka jest proporcjonalna do wyniku pomiaru na LCD, analogia do wskazówki przyrządu z odczytem analogowym, w momencie przekroczenia zakresu po prawej stronie bargrafu wyświetlany jest segment, dla polaryzacji ujemnej z e strony lewej. Liczba podświetlonych segmentów wskazuje zmierzoną wartość w stosunku do wybranego zakresu. Maksymalne napięcie pomiędzy Gniazdem pomiarowym a Uziemieniem: 600V rms. Pomiary Stosowanie pomiarów względnych Pomiary względne dostępne są dla wszystkich wielkości z wyjątkiem pomiarów częstotliwości i cyklu pracy (wypełnienia).wybór trybu względnego powoduje iŝ przyrząd przechowuje bieŝący odczyt jako odniesienie dla kolejnych pomiarów. Naciśnij przycisk, przyrząd pracuje w trybie pomiarów względnych.na wyświetlaczu widnieje róŝnica pomiędzy wartością referencyjną a nowym pomiarem. Ponowne naciśnięcie przycisku powoduje opuszczenie trybu pomiarów względnych. Podczas korzystanie z trybu 3

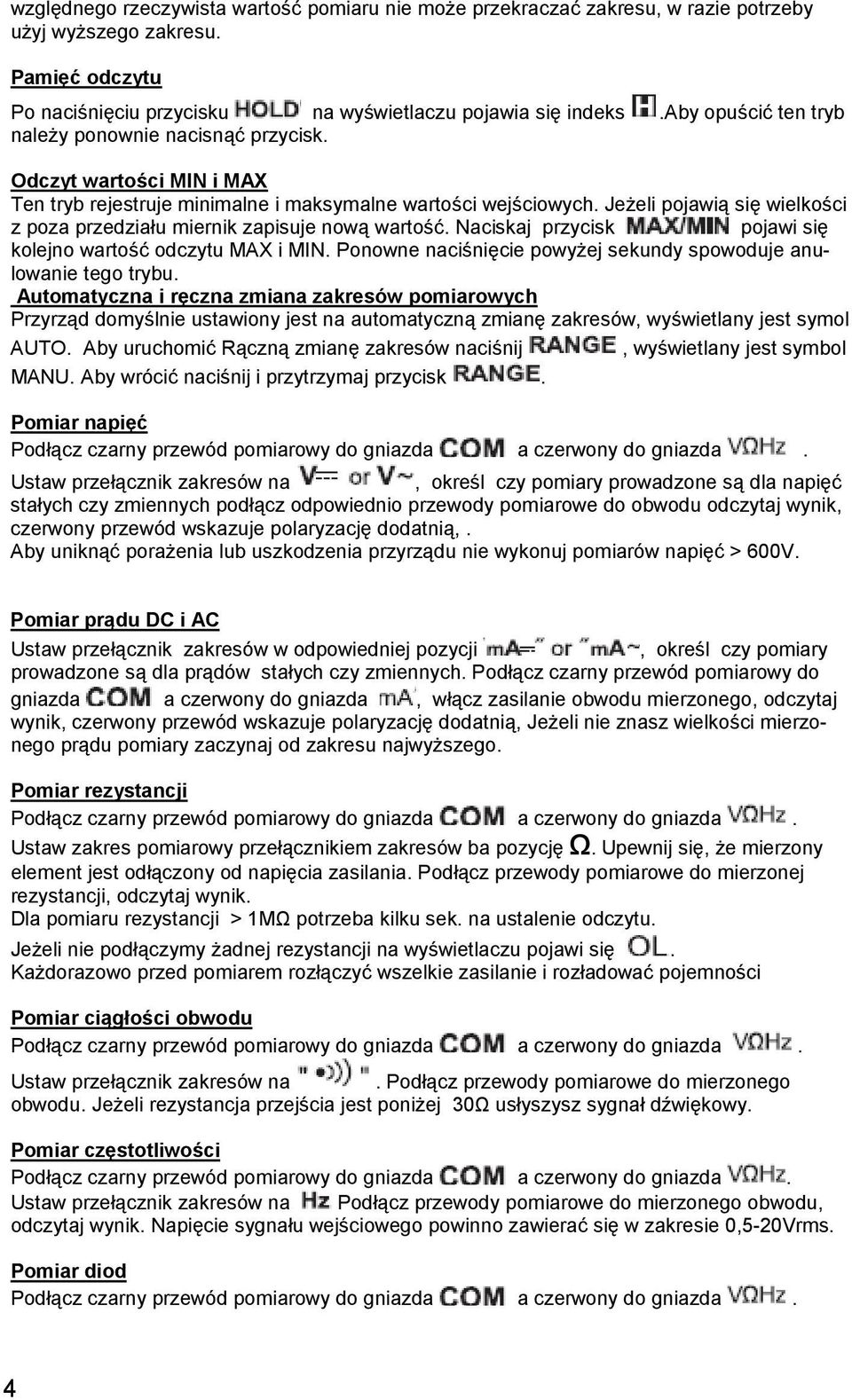

4 względnego rzeczywista wartość pomiaru nie moŝe przekraczać zakresu, w razie potrzeby uŝyj wyŝszego zakresu. Pamięć odczytu Po naciśnięciu przycisku na wyświetlaczu pojawia się indeks.aby opuścić ten tryb naleŝy ponownie nacisnąć przycisk. Odczyt wartości MIN i MAX Ten tryb rejestruje minimalne i maksymalne wartości wejściowych. JeŜeli pojawią się wielkości z poza przedziału miernik zapisuje nową wartość. Naciskaj przycisk pojawi się kolejno wartość odczytu MAX i MIN. Ponowne naciśnięcie powyŝej sekundy spowoduje anulowanie tego trybu. Automatyczna i ręczna zmiana zakresów pomiarowych Przyrząd domyślnie ustawiony jest na automatyczną zmianę zakresów, wyświetlany jest symol AUTO. Aby uruchomić Rączną zmianę zakresów naciśnij, wyświetlany jest symbol MANU. Aby wrócić naciśnij i przytrzymaj przycisk. Pomiar napięć Ustaw przełącznik zakresów na, określ czy pomiary prowadzone są dla napięć stałych czy zmiennych podłącz odpowiednio przewody pomiarowe do obwodu odczytaj wynik, czerwony przewód wskazuje polaryzację dodatnią,. Aby uniknąć poraŝenia lub uszkodzenia przyrządu nie wykonuj pomiarów napięć > 600V. Pomiar prądu DC i AC Ustaw przełącznik zakresów w odpowiedniej pozycji, określ czy pomiary prowadzone są dla prądów stałych czy zmiennych. Podłącz czarny przewód pomiarowy do gniazda a czerwony do gniazda, włącz zasilanie obwodu mierzonego, odczytaj wynik, czerwony przewód wskazuje polaryzację dodatnią, JeŜeli nie znasz wielkości mierzonego prądu pomiary zaczynaj od zakresu najwyŝszego. Pomiar rezystancji Ustaw zakres pomiarowy przełącznikiem zakresów ba pozycję Ω. Upewnij się, Ŝe mierzony element jest odłączony od napięcia zasilania. Podłącz przewody pomiarowe do mierzonej rezystancji, odczytaj wynik. Dla pomiaru rezystancji > 1MΩ potrzeba kilku sek. na ustalenie odczytu. JeŜeli nie podłączymy Ŝadnej rezystancji na wyświetlaczu pojawi się. KaŜdorazowo przed pomiarem rozłączyć wszelkie zasilanie i rozładować pojemności Pomiar ciągłości obwodu Ustaw przełącznik zakresów na. Podłącz przewody pomiarowe do mierzonego obwodu. JeŜeli rezystancja przejścia jest poniŝej 30Ω usłyszysz sygnał dźwiękowy. Pomiar częstotliwości Ustaw przełącznik zakresów na Podłącz przewody pomiarowe do mierzonego obwodu, odczytaj wynik. Napięcie sygnału wejściowego powinno zawierać się w zakresie 0,5-20Vrms. Pomiar diod 4

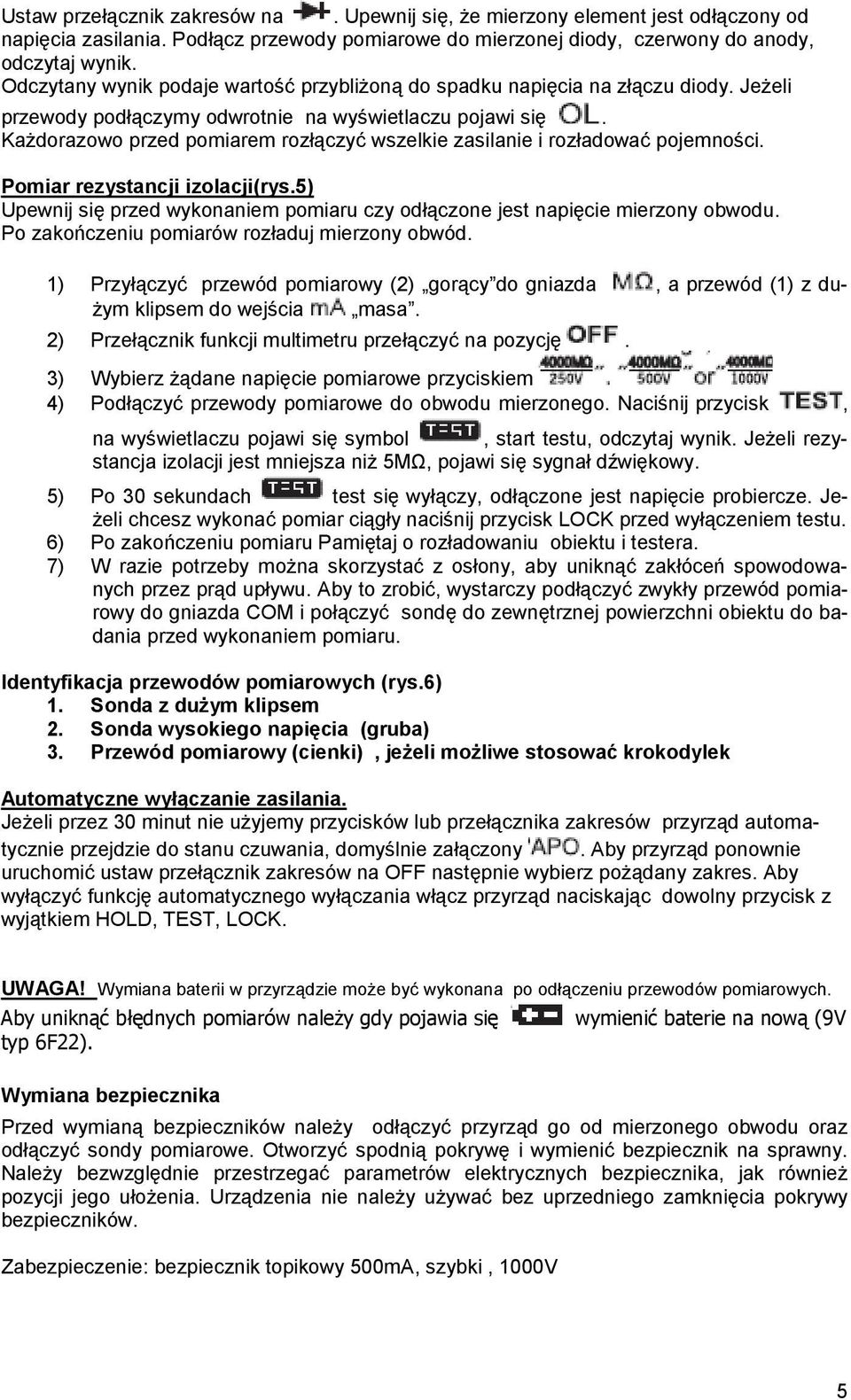

5 Ustaw przełącznik zakresów na. Upewnij się, Ŝe mierzony element jest odłączony od napięcia zasilania. Podłącz przewody pomiarowe do mierzonej diody, czerwony do anody, odczytaj wynik. Odczytany wynik podaje wartość przybliŝoną do spadku napięcia na złączu diody. JeŜeli przewody podłączymy odwrotnie na wyświetlaczu pojawi się. KaŜdorazowo przed pomiarem rozłączyć wszelkie zasilanie i rozładować pojemności. Pomiar rezystancji izolacji(rys.5) Upewnij się przed wykonaniem pomiaru czy odłączone jest napięcie mierzony obwodu. Po zakończeniu pomiarów rozładuj mierzony obwód. 1) Przyłączyć przewód pomiarowy (2) gorący do gniazda, a przewód (1) z du- Ŝym klipsem do wejścia masa. 2) Przełącznik funkcji multimetru przełączyć na pozycję. 3) Wybierz Ŝądane napięcie pomiarowe przyciskiem 4) Podłączyć przewody pomiarowe do obwodu mierzonego. Naciśnij przycisk, na wyświetlaczu pojawi się symbol, start testu, odczytaj wynik. JeŜeli rezystancja izolacji jest mniejsza niŝ 5MΩ, pojawi się sygnał dźwiękowy. 5) Po 30 sekundach test się wyłączy, odłączone jest napięcie probiercze. Je- Ŝeli chcesz wykonać pomiar ciągły naciśnij przycisk LOCK przed wyłączeniem testu. 6) Po zakończeniu pomiaru Pamiętaj o rozładowaniu obiektu i testera. 7) W razie potrzeby moŝna skorzystać z osłony, aby uniknąć zakłóceń spowodowanych przez prąd upływu. Aby to zrobić, wystarczy podłączyć zwykły przewód pomiarowy do gniazda COM i połączyć sondę do zewnętrznej powierzchni obiektu do badania przed wykonaniem pomiaru. Identyfikacja przewodów pomiarowych (rys.6) 1. Sonda z duŝym klipsem 2. Sonda wysokiego napięcia (gruba) 3. Przewód pomiarowy (cienki), jeŝeli moŝliwe stosować krokodylek Automatyczne wyłączanie zasilania. JeŜeli przez 30 minut nie uŝyjemy przycisków lub przełącznika zakresów przyrząd automatycznie przejdzie do stanu czuwania, domyślnie załączony. Aby przyrząd ponownie uruchomić ustaw przełącznik zakresów na OFF następnie wybierz poŝądany zakres. Aby wyłączyć funkcję automatycznego wyłączania włącz przyrząd naciskając dowolny przycisk z wyjątkiem HOLD, TEST, LOCK. UWAGA! Wymiana baterii w przyrządzie moŝe być wykonana po odłączeniu przewodów pomiarowych. Aby uniknąć błędnych pomiarów naleŝy gdy pojawia się wymienić baterie na nową (9V typ 6F22). Wymiana bezpiecznika Przed wymianą bezpieczników naleŝy odłączyć przyrząd go od mierzonego obwodu oraz odłączyć sondy pomiarowe. Otworzyć spodnią pokrywę i wymienić bezpiecznik na sprawny. NaleŜy bezwzględnie przestrzegać parametrów elektrycznych bezpiecznika, jak równieŝ pozycji jego ułoŝenia. Urządzenia nie naleŝy uŝywać bez uprzedniego zamknięcia pokrywy bezpieczników. Zabezpieczenie: bezpiecznik topikowy 500mA, szybki, 1000V 5

6 Zasilanie Przyrząd zasilany jest z baterii 6x1,5V, 6xAA. Przed wymianą baterii naleŝy pamiętać o ustawieniu przełącznika zasilania w pozycji OFF (wyłączony). Kiedy na wyświetlaczu pojawi się symbol naleŝy natychmiast wymienić baterie zasilającą przyrząd. Instrukcja wymiany baterii: wyłączyć przyrząd, zdjąć osłonę gumową otworzyć pokrywę pojemnika baterii, usunąć zuŝyte baterie usunięte baterie lub akumulatory składować w wyznaczonym miejscu zbiórki zamontować nowe baterie zachowując właściwą polaryzację. Składowanie zuŝytego sprzętu elektrycznego Przedstawiony powyŝej symbol oznacza, Ŝe produkt nie moŝe być traktowany jako odpad domowy i wyrzucony do śmieci. Zapewniając jego utylizację chronisz środowisko naturalne. Informację dotyczącą zasad recyklingu tego produktu otrzymasz u sprzedawcy lub u przedstawiciela lokalnych władz Specyfikacja techniczna Wybór zakresu automatyczny / ręczny Zakres napięciowy DC 400m/4/40/400/600 V Zakres napięciowy AC 400m/4/40/400/600 V Zakres prądowy DC 40m/400 ma Zakres prądowy AC 40m/400 ma Pomiar rezystancji 400/4k/40k/400k/4M/40 MΩ Pomiar częstotliwości 5Hz 2MHz ± 4c. Pomiar rezystancji izolacji Test diody tak Sygnalizacja akustyczna tak Pamięć odczytu tak Podświetlany LCD tak 0,01MΩ 4GΩ, napięcia testowe 250/500/1000 V Zasilanie 6 x 1,5V AAA Producent E-SUN Pomimo dołoŝenia wszelkich starań nie gwarantujemy, Ŝe publikowane w niniejszej instrukcji informacje są wolne od błędów. W celu weryfikacji danych i uzyskania szczegółowych informacji dotyczących niniejszego urządzenia prosimy o odwiedzenie strony Atel Electronics hs/
