LABORATORIUM ZWIĄZKÓW BIOLOGICZNIE AKTYWNYCH WSTĘPNY OPIS PLANU ZAGOSPODAROWANIA POMIESZCZENIA ANALIZY DANYCH - A119 W PPNT

Transkrypt

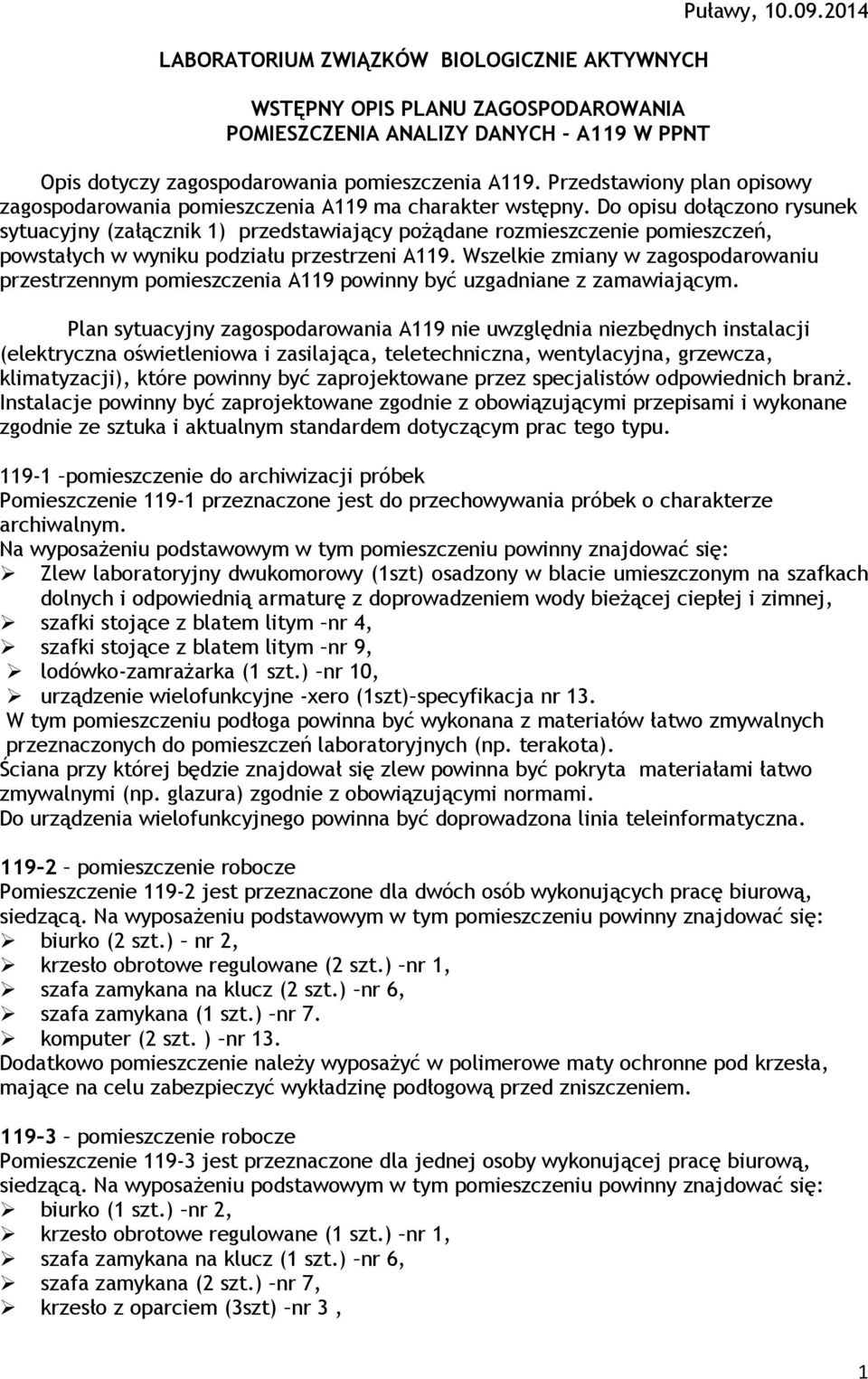

1 LABORATORIUM ZWIĄZKÓW BIOLOGICZNIE AKTYWNYCH WSTĘPNY OPIS PLANU ZAGOSPODAROWANIA POMIESZCZENIA ANALIZY DANYCH - A119 W PPNT Puławy, Opis dotyczy zagospodarowania pomieszczenia A119. Przedstawiony plan opisowy zagospodarowania pomieszczenia A119 ma charakter wstępny. Do opisu dołączono rysunek sytuacyjny (załącznik 1) przedstawiający poŝądane rozmieszczenie pomieszczeń, powstałych w wyniku podziału przestrzeni A119. Wszelkie zmiany w zagospodarowaniu przestrzennym pomieszczenia A119 powinny być uzgadniane z zamawiającym. Plan sytuacyjny zagospodarowania A119 nie uwzględnia niezbędnych instalacji (elektryczna oświetleniowa i zasilająca, teletechniczna, wentylacyjna, grzewcza, klimatyzacji), które powinny być zaprojektowane przez specjalistów odpowiednich branŝ. Instalacje powinny być zaprojektowane zgodnie z obowiązującymi przepisami i wykonane zgodnie ze sztuka i aktualnym standardem dotyczącym prac tego typu pomieszczenie do archiwizacji próbek Pomieszczenie przeznaczone jest do przechowywania próbek o charakterze archiwalnym. Na wyposaŝeniu podstawowym w tym pomieszczeniu powinny znajdować się: Zlew laboratoryjny dwukomorowy (1szt) osadzony w blacie umieszczonym na szafkach dolnych i odpowiednią armaturę z doprowadzeniem wody bieŝącej ciepłej i zimnej, szafki stojące z blatem litym nr 4, szafki stojące z blatem litym nr 9, lodówko-zamraŝarka (1 szt.) nr 10, urządzenie wielofunkcyjne -xero (1szt) specyfikacja nr 13. W tym pomieszczeniu podłoga powinna być wykonana z materiałów łatwo zmywalnych przeznaczonych do pomieszczeń laboratoryjnych (np. terakota). Ściana przy której będzie znajdował się zlew powinna być pokryta materiałami łatwo zmywalnymi (np. glazura) zgodnie z obowiązującymi normami. Do urządzenia wielofunkcyjnego powinna być doprowadzona linia teleinformatyczna pomieszczenie robocze Pomieszczenie jest przeznaczone dla dwóch osób wykonujących pracę biurową, biurko (2 szt.) nr 2, krzesło obrotowe regulowane (2 szt.) nr 1, szafa zamykana na klucz (2 szt.) nr 6, szafa zamykana (1 szt.) nr 7. komputer (2 szt. ) nr 13. Dodatkowo pomieszczenie naleŝy wyposaŝyć w polimerowe maty ochronne pod krzesła, mające na celu zabezpieczyć wykładzinę podłogową przed zniszczeniem pomieszczenie robocze Pomieszczenie jest przeznaczone dla jednej osoby wykonującej pracę biurową, biurko (1 szt.) nr 2, krzesło obrotowe regulowane (1 szt.) nr 1, szafa zamykana na klucz (1 szt.) nr 6, szafa zamykana (2 szt.) nr 7, krzesło z oparciem (3szt) nr 3, 1

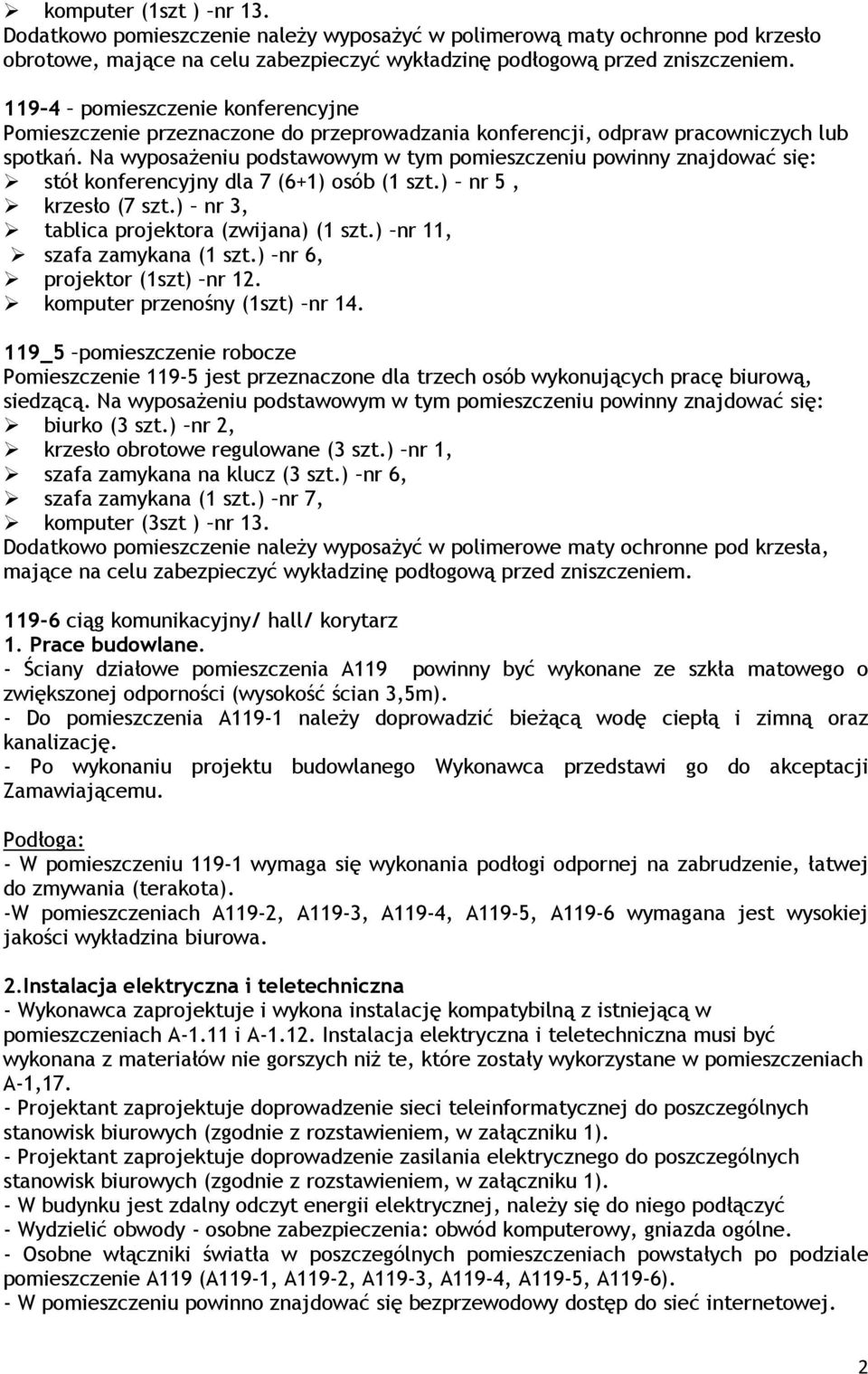

2 komputer (1szt ) nr 13. Dodatkowo pomieszczenie naleŝy wyposaŝyć w polimerową maty ochronne pod krzesło obrotowe, mające na celu zabezpieczyć wykładzinę podłogową przed zniszczeniem pomieszczenie konferencyjne Pomieszczenie przeznaczone do przeprowadzania konferencji, odpraw pracowniczych lub spotkań. Na wyposaŝeniu podstawowym w tym pomieszczeniu powinny znajdować się: stół konferencyjny dla 7 (6+1) osób (1 szt.) nr 5, krzesło (7 szt.) nr 3, tablica projektora (zwijana) (1 szt.) nr 11, szafa zamykana (1 szt.) nr 6, projektor (1szt) nr 12. komputer przenośny (1szt) nr _5 pomieszczenie robocze Pomieszczenie jest przeznaczone dla trzech osób wykonujących pracę biurową, biurko (3 szt.) nr 2, krzesło obrotowe regulowane (3 szt.) nr 1, szafa zamykana na klucz (3 szt.) nr 6, szafa zamykana (1 szt.) nr 7, komputer (3szt ) nr 13. Dodatkowo pomieszczenie naleŝy wyposaŝyć w polimerowe maty ochronne pod krzesła, mające na celu zabezpieczyć wykładzinę podłogową przed zniszczeniem ciąg komunikacyjny/ hall/ korytarz 1. Prace budowlane. - Ściany działowe pomieszczenia A119 powinny być wykonane ze szkła matowego o zwiększonej odporności (wysokość ścian 3,5m). - Do pomieszczenia A119-1 naleŝy doprowadzić bieŝącą wodę ciepłą i zimną oraz kanalizację. - Po wykonaniu projektu budowlanego Wykonawca przedstawi go do akceptacji Zamawiającemu. Podłoga: - W pomieszczeniu wymaga się wykonania podłogi odpornej na zabrudzenie, łatwej do zmywania (terakota). -W pomieszczeniach A119-2, A119-3, A119-4, A119-5, A119-6 wymagana jest wysokiej jakości wykładzina biurowa. 2.Instalacja elektryczna i teletechniczna - Wykonawca zaprojektuje i wykona instalację kompatybilną z istniejącą w pomieszczeniach A-1.11 i A Instalacja elektryczna i teletechniczna musi być wykonana z materiałów nie gorszych niŝ te, które zostały wykorzystane w pomieszczeniach A-1,17. - Projektant zaprojektuje doprowadzenie sieci teleinformatycznej do poszczególnych stanowisk biurowych (zgodnie z rozstawieniem, w załączniku 1). - Projektant zaprojektuje doprowadzenie zasilania elektrycznego do poszczególnych stanowisk biurowych (zgodnie z rozstawieniem, w załączniku 1). - W budynku jest zdalny odczyt energii elektrycznej, naleŝy się do niego podłączyć - Wydzielić obwody - osobne zabezpieczenia: obwód komputerowy, gniazda ogólne. - Osobne włączniki światła w poszczególnych pomieszczeniach powstałych po podziale pomieszczenie A119 (A119-1, A119-2, A119-3, A119-4, A119-5, A119-6). - W pomieszczeniu powinno znajdować się bezprzewodowy dostęp do sieć internetowej. 2

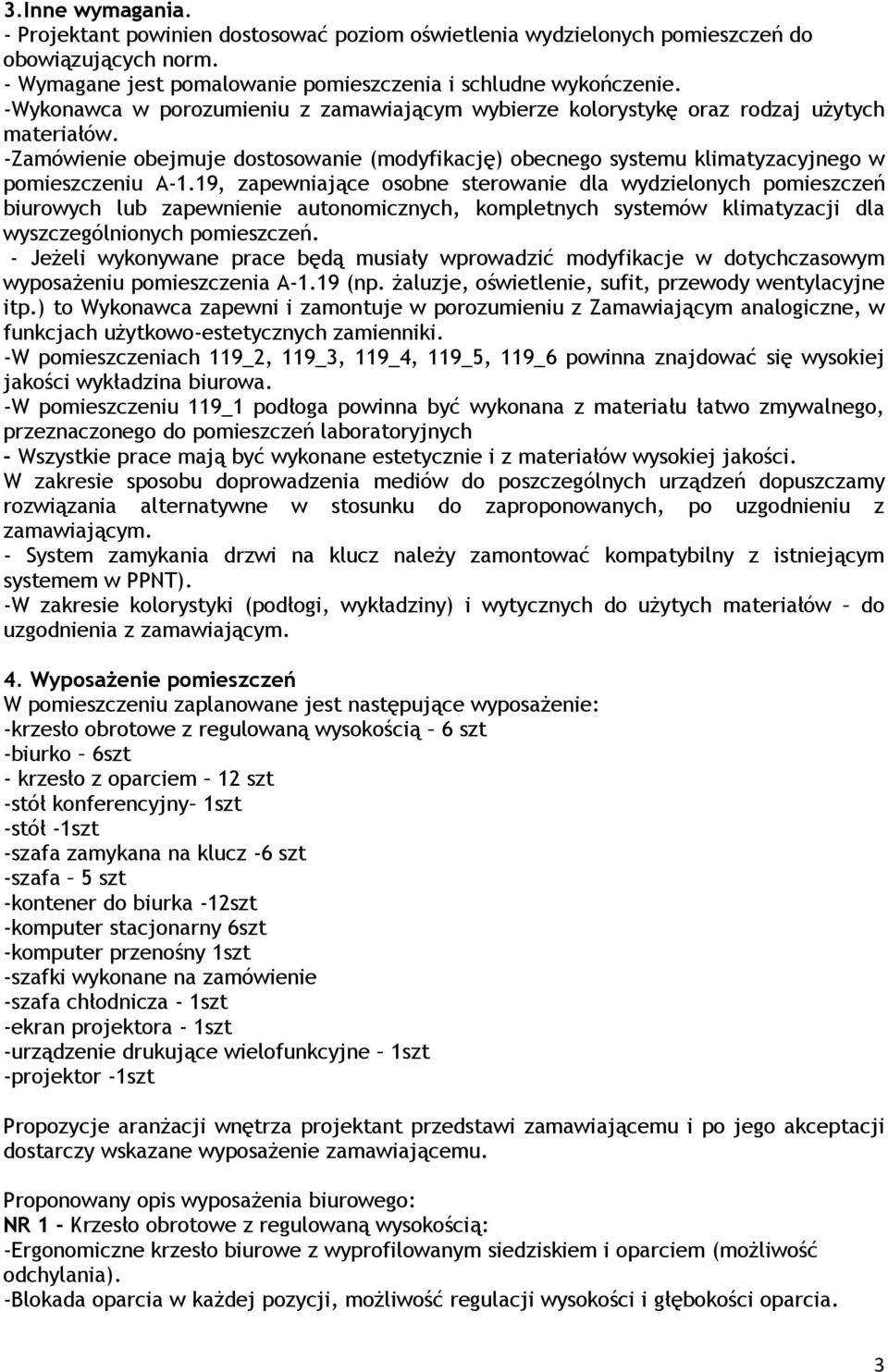

3 3.Inne wymagania. - Projektant powinien dostosować poziom oświetlenia wydzielonych pomieszczeń do obowiązujących norm. - Wymagane jest pomalowanie pomieszczenia i schludne wykończenie. -Wykonawca w porozumieniu z zamawiającym wybierze kolorystykę oraz rodzaj uŝytych materiałów. -Zamówienie obejmuje dostosowanie (modyfikację) obecnego systemu klimatyzacyjnego w pomieszczeniu A-1.19, zapewniające osobne sterowanie dla wydzielonych pomieszczeń biurowych lub zapewnienie autonomicznych, kompletnych systemów klimatyzacji dla wyszczególnionych pomieszczeń. - JeŜeli wykonywane prace będą musiały wprowadzić modyfikacje w dotychczasowym wyposaŝeniu pomieszczenia A-1.19 (np. Ŝaluzje, oświetlenie, sufit, przewody wentylacyjne itp.) to Wykonawca zapewni i zamontuje w porozumieniu z Zamawiającym analogiczne, w funkcjach uŝytkowo-estetycznych zamienniki. -W pomieszczeniach 119_2, 119_3, 119_4, 119_5, 119_6 powinna znajdować się wysokiej jakości wykładzina biurowa. -W pomieszczeniu 119_1 podłoga powinna być wykonana z materiału łatwo zmywalnego, przeznaczonego do pomieszczeń laboratoryjnych - Wszystkie prace mają być wykonane estetycznie i z materiałów wysokiej jakości. W zakresie sposobu doprowadzenia mediów do poszczególnych urządzeń dopuszczamy rozwiązania alternatywne w stosunku do zaproponowanych, po uzgodnieniu z zamawiającym. - System zamykania drzwi na klucz naleŝy zamontować kompatybilny z istniejącym systemem w PPNT). -W zakresie kolorystyki (podłogi, wykładziny) i wytycznych do uŝytych materiałów do uzgodnienia z zamawiającym. 4. WyposaŜenie pomieszczeń W pomieszczeniu zaplanowane jest następujące wyposaŝenie: -krzesło obrotowe z regulowaną wysokością 6 szt -biurko 6szt - krzesło z oparciem 12 szt -stół konferencyjny 1szt -stół -1szt -szafa zamykana na klucz -6 szt -szafa 5 szt -kontener do biurka -12szt -komputer stacjonarny 6szt -komputer przenośny 1szt -szafki wykonane na zamówienie -szafa chłodnicza - 1szt -ekran projektora - 1szt -urządzenie drukujące wielofunkcyjne 1szt -projektor -1szt Propozycje aranŝacji wnętrza projektant przedstawi zamawiającemu i po jego akceptacji dostarczy wskazane wyposaŝenie zamawiającemu. Proponowany opis wyposaŝenia biurowego: NR 1 - Krzesło obrotowe z regulowaną wysokością: -Ergonomiczne krzesło biurowe z wyprofilowanym siedziskiem i oparciem (moŝliwość odchylania). -Blokada oparcia w kaŝdej pozycji, moŝliwość regulacji wysokości i głębokości oparcia. 3

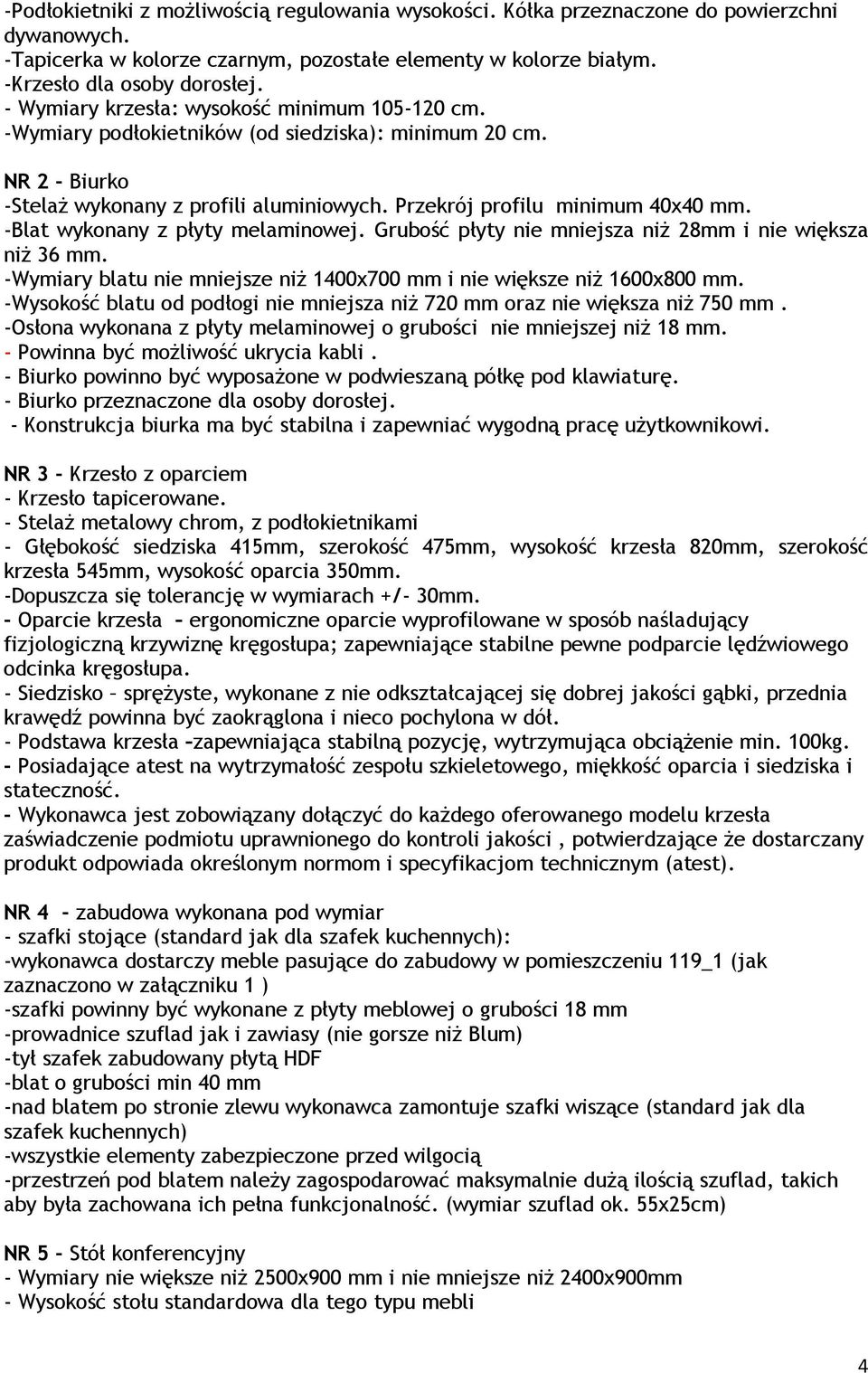

4 -Podłokietniki z moŝliwością regulowania wysokości. Kółka przeznaczone do powierzchni dywanowych. -Tapicerka w kolorze czarnym, pozostałe elementy w kolorze białym. -Krzesło dla osoby dorosłej. - Wymiary krzesła: wysokość minimum cm. -Wymiary podłokietników (od siedziska): minimum 20 cm. NR 2 - Biurko -StelaŜ wykonany z profili aluminiowych. Przekrój profilu minimum 40x40 mm. -Blat wykonany z płyty melaminowej. Grubość płyty nie mniejsza niŝ 28mm i nie większa niŝ 36 mm. -Wymiary blatu nie mniejsze niŝ 1400x700 mm i nie większe niŝ 1600x800 mm. -Wysokość blatu od podłogi nie mniejsza niŝ 720 mm oraz nie większa niŝ 750 mm. -Osłona wykonana z płyty melaminowej o grubości nie mniejszej niŝ 18 mm. - Powinna być moŝliwość ukrycia kabli. - Biurko powinno być wyposaŝone w podwieszaną półkę pod klawiaturę. - Biurko przeznaczone dla osoby dorosłej. - Konstrukcja biurka ma być stabilna i zapewniać wygodną pracę uŝytkownikowi. NR 3 - Krzesło z oparciem - Krzesło tapicerowane. - StelaŜ metalowy chrom, z podłokietnikami - Głębokość siedziska 415mm, szerokość 475mm, wysokość krzesła 820mm, szerokość krzesła 545mm, wysokość oparcia 350mm. -Dopuszcza się tolerancję w wymiarach +/- 30mm. - Oparcie krzesła ergonomiczne oparcie wyprofilowane w sposób naśladujący fizjologiczną krzywiznę kręgosłupa; zapewniające stabilne pewne podparcie lędźwiowego odcinka kręgosłupa. - Siedzisko spręŝyste, wykonane z nie odkształcającej się dobrej jakości gąbki, przednia krawędź powinna być zaokrąglona i nieco pochylona w dół. - Podstawa krzesła zapewniająca stabilną pozycję, wytrzymująca obciąŝenie min. 100kg. - Posiadające atest na wytrzymałość zespołu szkieletowego, miękkość oparcia i siedziska i stateczność. - Wykonawca jest zobowiązany dołączyć do kaŝdego oferowanego modelu krzesła zaświadczenie podmiotu uprawnionego do kontroli jakości, potwierdzające Ŝe dostarczany produkt odpowiada określonym normom i specyfikacjom technicznym (atest). NR 4 - zabudowa wykonana pod wymiar - szafki stojące (standard jak dla szafek kuchennych): -wykonawca dostarczy meble pasujące do zabudowy w pomieszczeniu 119_1 (jak zaznaczono w załączniku 1 ) -szafki powinny być wykonane z płyty meblowej o grubości 18 mm -prowadnice szuflad jak i zawiasy (nie gorsze niŝ Blum) -tył szafek zabudowany płytą HDF -blat o grubości min 40 mm -nad blatem po stronie zlewu wykonawca zamontuje szafki wiszące (standard jak dla szafek kuchennych) -wszystkie elementy zabezpieczone przed wilgocią -przestrzeń pod blatem naleŝy zagospodarować maksymalnie duŝą ilością szuflad, takich aby była zachowana ich pełna funkcjonalność. (wymiar szuflad ok. 55x25cm) NR 5 - Stół konferencyjny - Wymiary nie większe niŝ 2500x900 mm i nie mniejsze niŝ 2400x900mm - Wysokość stołu standardowa dla tego typu mebli 4

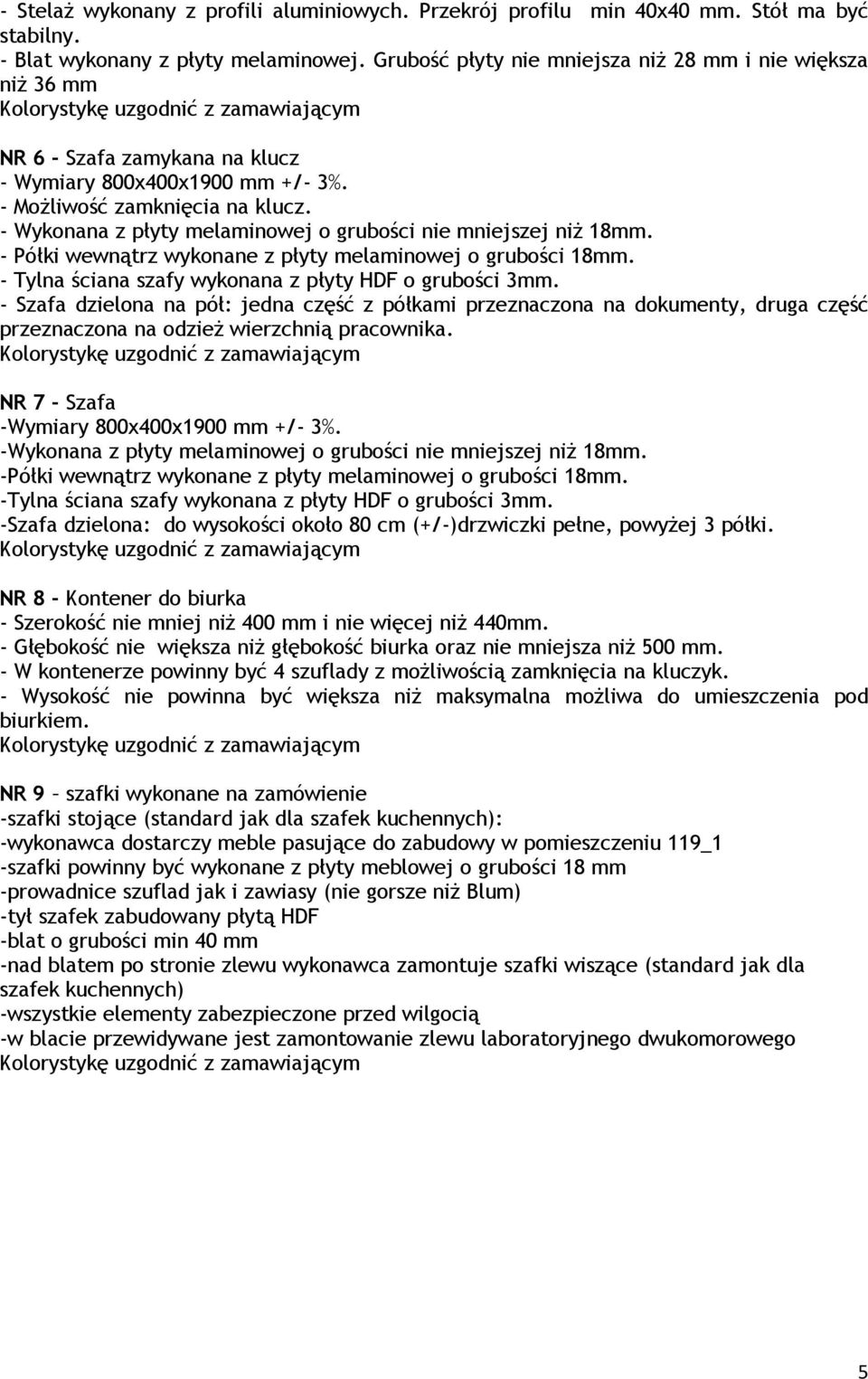

5 - StelaŜ wykonany z profili aluminiowych. Przekrój profilu min 40x40 mm. Stół ma być stabilny. - Blat wykonany z płyty melaminowej. Grubość płyty nie mniejsza niŝ 28 mm i nie większa niŝ 36 mm NR 6 - Szafa zamykana na klucz - Wymiary 800x400x1900 mm +/- 3%. - MoŜliwość zamknięcia na klucz. - Wykonana z płyty melaminowej o grubości nie mniejszej niŝ 18mm. - Półki wewnątrz wykonane z płyty melaminowej o grubości 18mm. - Tylna ściana szafy wykonana z płyty HDF o grubości 3mm. - Szafa dzielona na pół: jedna część z półkami przeznaczona na dokumenty, druga część przeznaczona na odzieŝ wierzchnią pracownika. NR 7 - Szafa -Wymiary 800x400x1900 mm +/- 3%. -Wykonana z płyty melaminowej o grubości nie mniejszej niŝ 18mm. -Półki wewnątrz wykonane z płyty melaminowej o grubości 18mm. -Tylna ściana szafy wykonana z płyty HDF o grubości 3mm. -Szafa dzielona: do wysokości około 80 cm (+/-)drzwiczki pełne, powyŝej 3 półki. NR 8 - Kontener do biurka - Szerokość nie mniej niŝ 400 mm i nie więcej niŝ 440mm. - Głębokość nie większa niŝ głębokość biurka oraz nie mniejsza niŝ 500 mm. - W kontenerze powinny być 4 szuflady z moŝliwością zamknięcia na kluczyk. - Wysokość nie powinna być większa niŝ maksymalna moŝliwa do umieszczenia pod biurkiem. NR 9 szafki wykonane na zamówienie -szafki stojące (standard jak dla szafek kuchennych): -wykonawca dostarczy meble pasujące do zabudowy w pomieszczeniu 119_1 -szafki powinny być wykonane z płyty meblowej o grubości 18 mm -prowadnice szuflad jak i zawiasy (nie gorsze niŝ Blum) -tył szafek zabudowany płytą HDF -blat o grubości min 40 mm -nad blatem po stronie zlewu wykonawca zamontuje szafki wiszące (standard jak dla szafek kuchennych) -wszystkie elementy zabezpieczone przed wilgocią -w blacie przewidywane jest zamontowanie zlewu laboratoryjnego dwukomorowego 5
