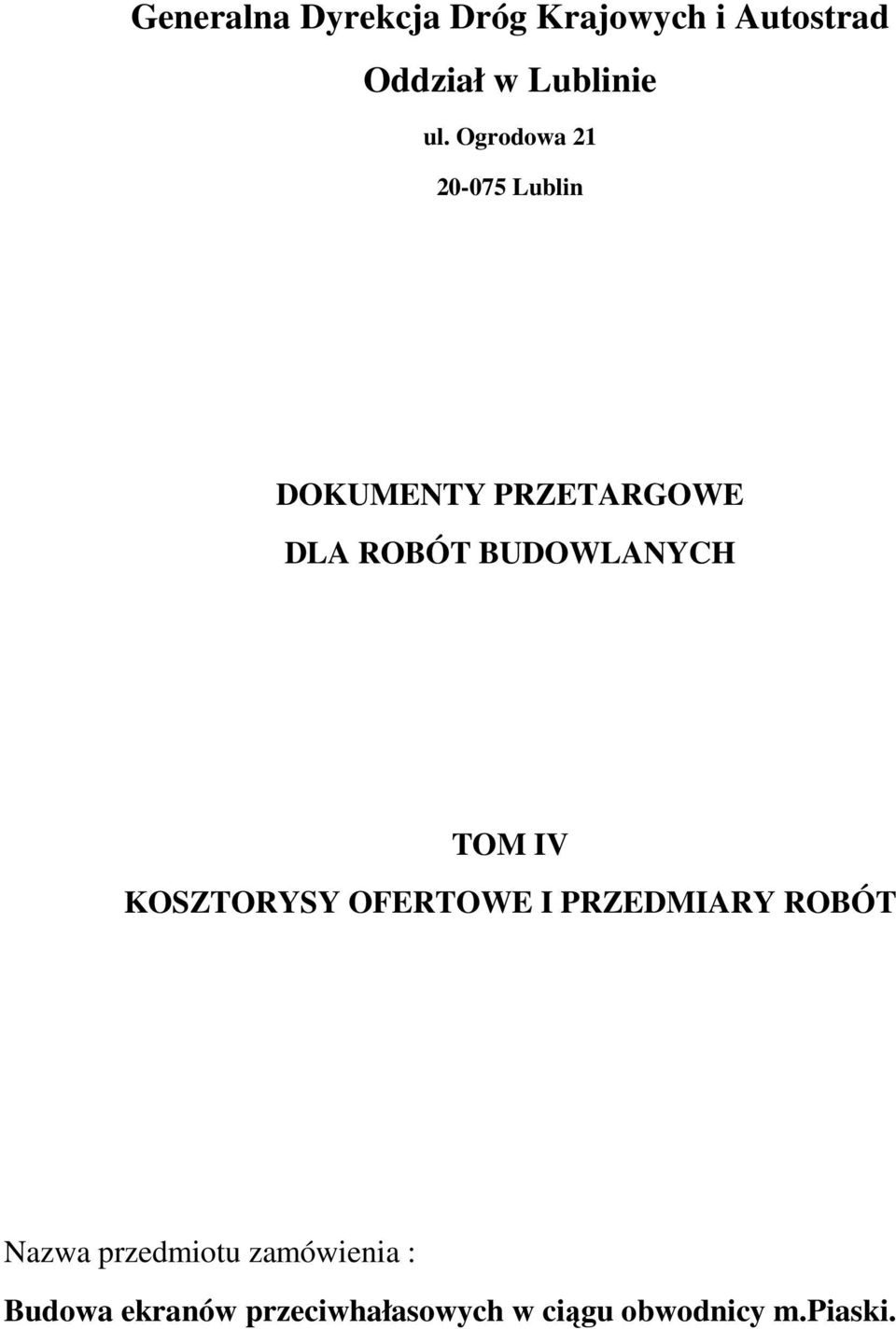

1 Generalna Dyrekcja Dróg Krajowych i Autostrad Oddział w Lublinie ul. Ogrodowa Lublin DOKUMENTY PRZETARGOWE DLA ROBÓT BUDOWLANYCH TOM IV KOSZTORYSY OFERTOWE I PRZEDMIARY ROBÓT Nazwa przedmiotu zamówienia : Budowa ekranów przeciwhałasowych w ciągu obwodnicy m.piaski.

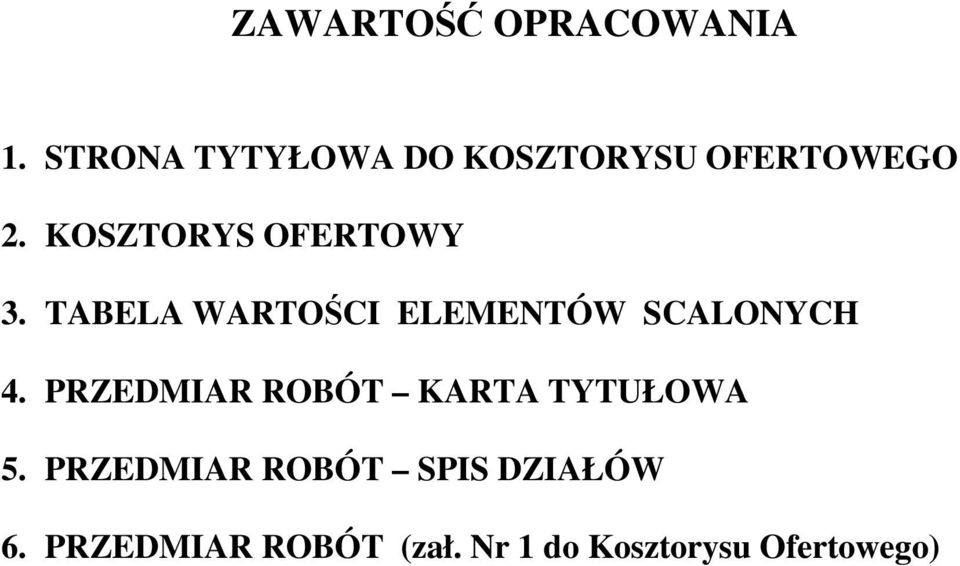

2 ZAWARTOŚĆ OPRACOWANIA 1. STRONA TYTYŁOWA DO KOSZTORYSU OFERTOWEGO 2. KOSZTORYS OFERTOWY 3. TABELA WARTOŚCI ELEMENTÓW SCALONYCH 4. PRZEDMIAR ROBÓT KARTA TYTUŁOWA 5. PRZEDMIAR ROBÓT SPIS DZIAŁÓW 6. PRZEDMIAR ROBÓT (zał. Nr 1 do Kosztorysu Ofertowego)

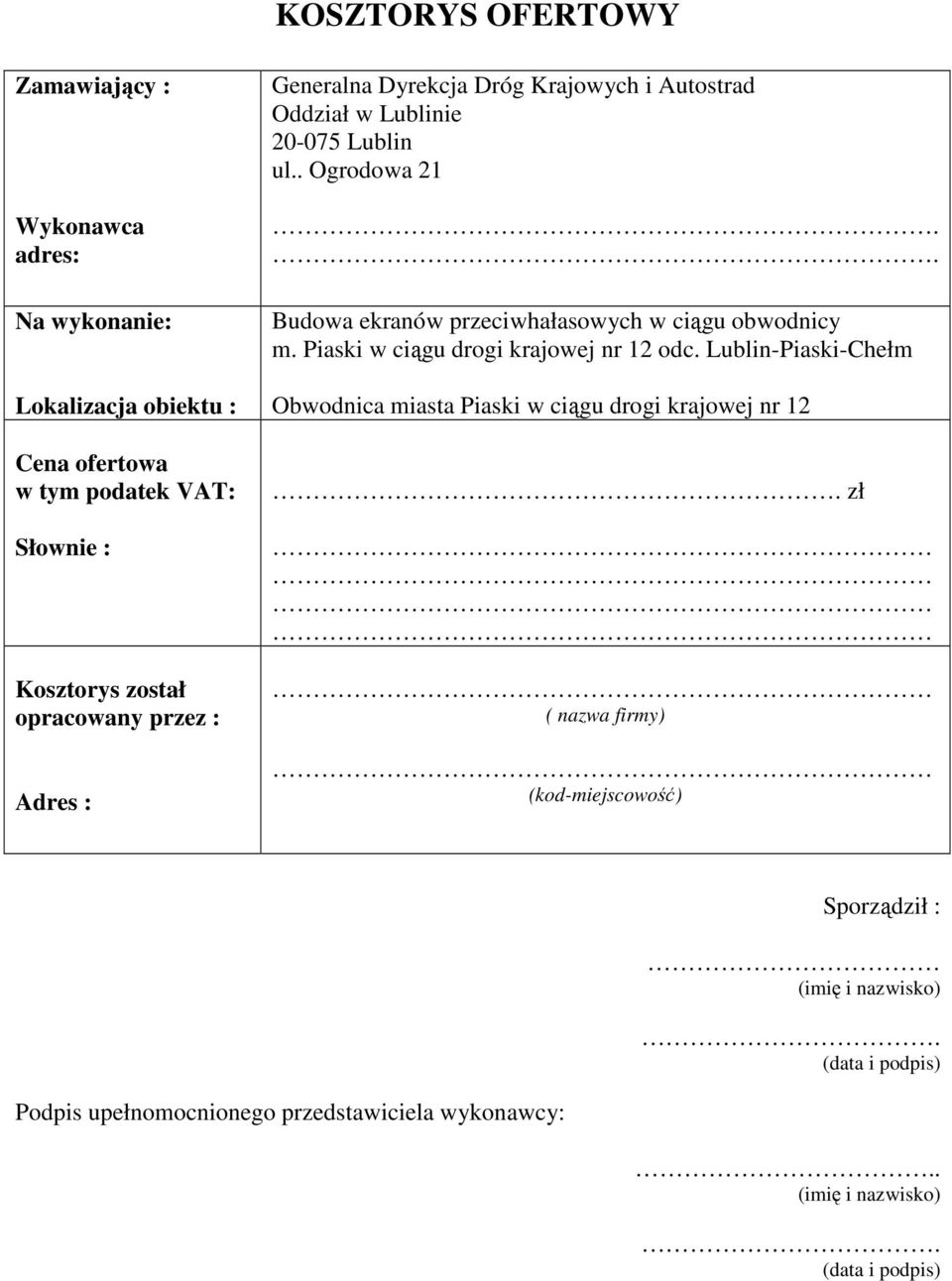

3 KOSZTORYS OFERTOWY Zamawiający : Wykonawca adres: Na wykonanie: Lokalizacja obiektu : Cena ofertowa w tym podatek VAT: Słownie : Kosztorys został opracowany przez : Adres : Generalna Dyrekcja Dróg Krajowych i Autostrad Oddział w Lublinie Lublin ul.. Ogrodowa 21.. Budowa ekranów przeciwhałasowych w ciągu obwodnicy m. Piaski w ciągu drogi krajowej nr 12 odc. Lublin-Piaski-Chełm Obwodnica miasta Piaski w ciągu drogi krajowej nr 12. zł ( nazwa firmy) (kod-miejscowość) Sporządził : (imię i nazwisko). (data i podpis) Podpis upełnomocnionego przedstawiciela wykonawcy:.. (imię i nazwisko). (data i podpis)

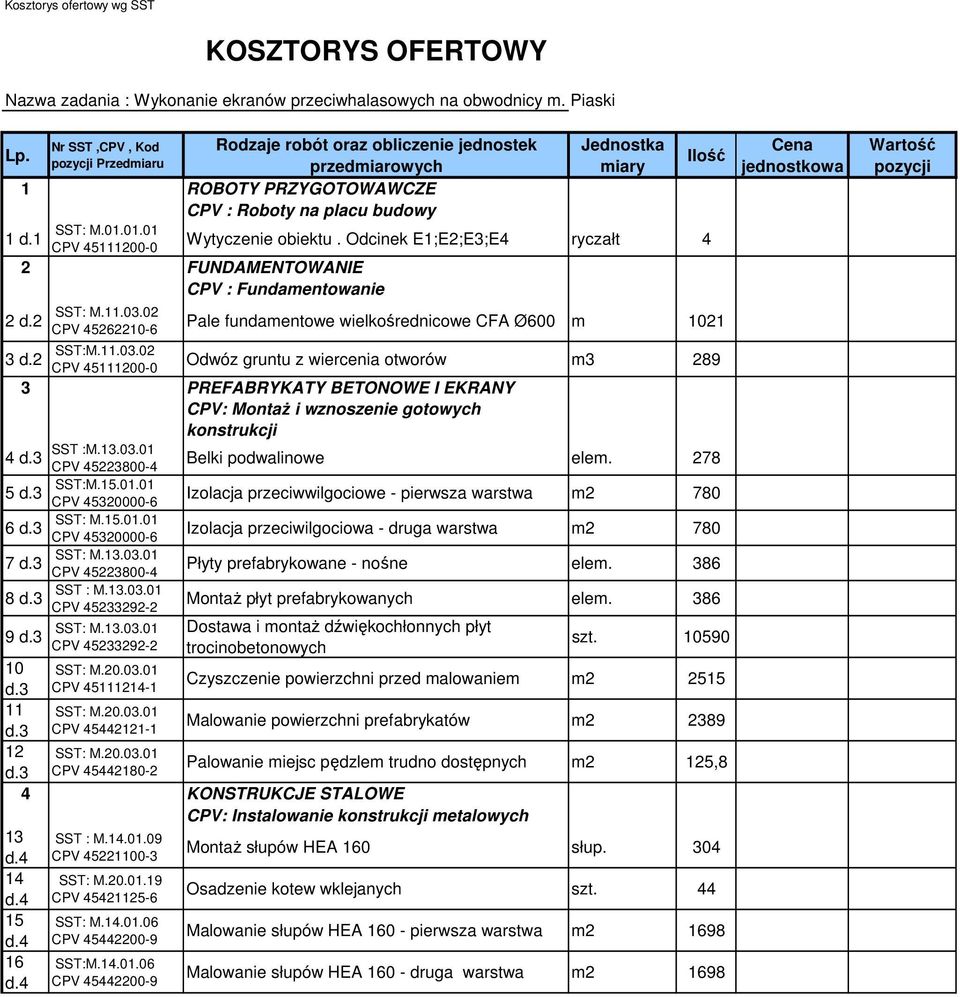

4 Kosztorys ofertowy wg SST KOSZTORYS OFERTOWY Nazwa zadania : Wykonanie ekranów przeciwhalasowych na obwodnicy m. Piaski Lp. Nr SST,CPV, Kod Rodzaje robót oraz obliczenie jednostek Jednostka pozycji Przedmiaru przedmiarowych miary Ilość 1 ROBOTY PRZYGOTOWAWCZE CPV : Roboty na placu budowy SST: M d.1 CPV Wytyczenie obiektu. Odcinek E1;E2;E3;E4 ryczałt 4 2 FUNDAMENTOWANIE CPV : Fundamentowanie 2 d.2 SST: M CPV Pale fundamentowe wielkośrednicowe CFA Ø600 m d.2 SST:M CPV Odwóz gruntu z wiercenia otworów m PREFABRYKATY BETONOWE I EKRANY CPV: MontaŜ i wznoszenie gotowych konstrukcji SST :M d.3 CPV Belki podwalinowe elem d.3 SST:M CPV Izolacja przeciwwilgociowe - pierwsza warstwa m2 780 SST: M d.3 CPV Izolacja przeciwilgociowa - druga warstwa m2 780 SST: M d.3 CPV Płyty prefabrykowane - nośne elem. 386 SST : M d.3 CPV MontaŜ płyt prefabrykowanych elem d.3 10 d.3 11 d.3 12 d.3 13 d.4 14 d.4 15 d.4 16 d.4 SST: M CPV CPV CPV CPV Dostawa i montaŝ dźwiękochłonnych płyt trocinobetonowych szt Czyszczenie powierzchni przed malowaniem m Malowanie powierzchni prefabrykatów m Palowanie miejsc pędzlem trudno dostępnych m2 125,8 4 KONSTRUKCJE STALOWE CPV: Instalowanie konstrukcji metalowych SST : M CPV SST: M SST: M CPV SST:M CPV MontaŜ słupów HEA 160 słup. 304 Osadzenie kotew wklejanych szt. 44 Malowanie słupów HEA pierwsza warstwa m Malowanie słupów HEA druga warstwa m Cena jednostkowa Wartość pozycji

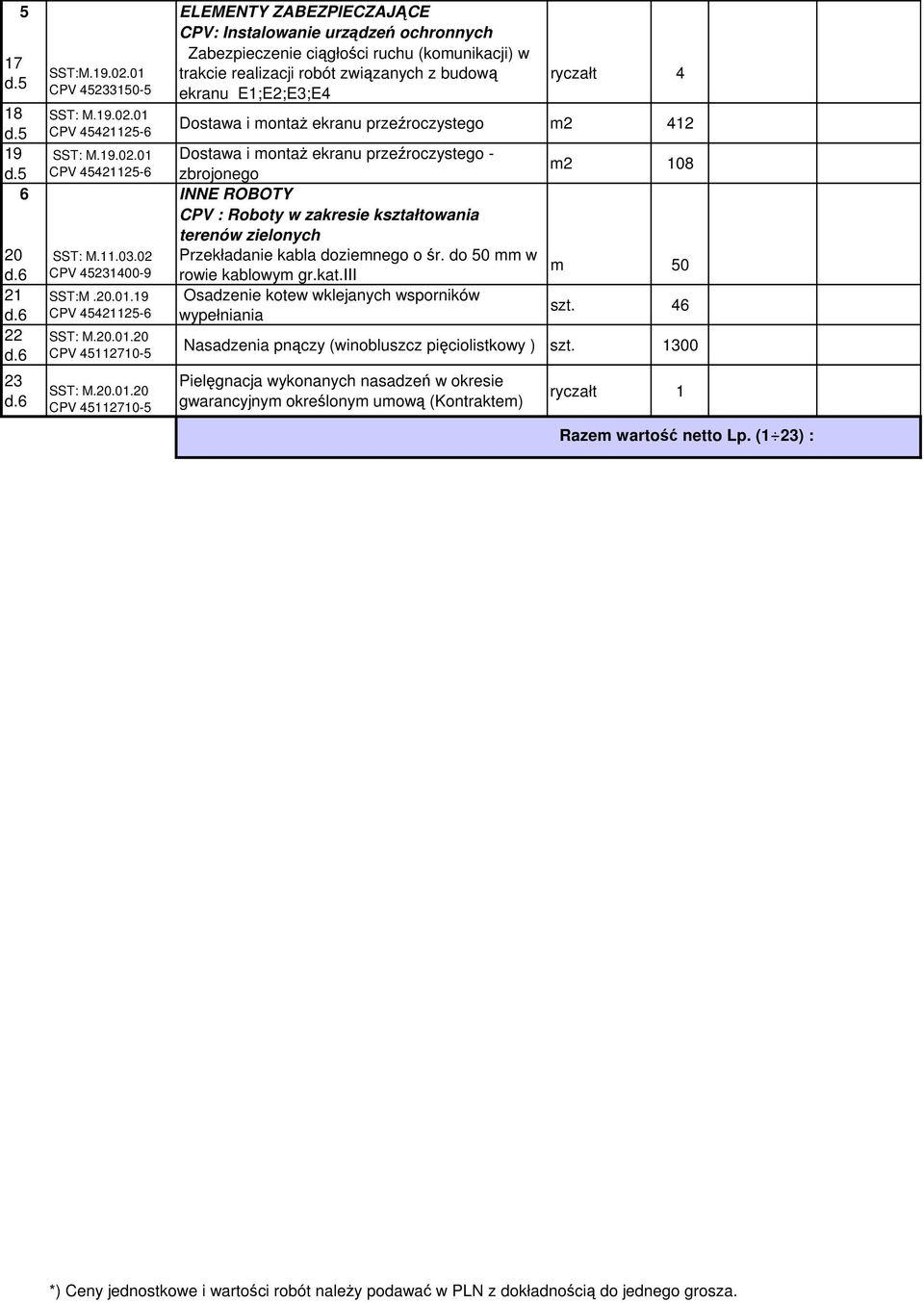

5 5 ELEMENTY ZABEZPIECZAJĄCE CPV: Instalowanie urządzeń ochronnych Zabezpieczenie ciągłości ruchu (komunikacji) w 17 SST:M trakcie realizacji robót związanych z budową d.5 CPV ekranu E1;E2;E3;E4 18 d.5 19 d.5 20 d.6 21 d.6 22 d.6 23 d.6 SST: M ryczałt 4 Dostawa i montaŝ ekranu przeźroczystego m2 412 SST: M Dostawa i montaŝ ekranu przeźroczystego - zbrojonego 6 INNE ROBOTY CPV : Roboty w zakresie kształtowania terenów zielonych SST: M CPV SST:M SST: M CPV SST: M CPV Przekładanie kabla doziemnego o śr. do 50 mm w rowie kablowym gr.kat.iii Osadzenie kotew wklejanych wsporników wypełniania m2 108 m 50 szt. 46 Nasadzenia pnączy (winobluszcz pięciolistkowy ) szt Pielęgnacja wykonanych nasadzeń w okresie gwarancyjnym określonym umową (Kontraktem) ryczałt 1 Razem wartość netto Lp. (1 23) : *) Ceny jednostkowe i wartości robót naleŝy podawać w PLN z dokładnością do jednego grosza.

6 Kosztorys ofertowy TABELA WARTOŚCI ELEMENTÓW SCALONYCH WIELOBRANśOWA Nazwa zadania : Ekrany przeciwhałasowe w ciągu obwodnicy m. Piaski Oznaczenie elementu Wyszczególnienie elementów Wartość w zł *) 2 3 Roboty przygotowawcze Fundamentowanie Prefabrykaty betonowe i ekrany Konstrukcje stalowe Izolacje i nawierzchnie na obiektach Elementy zabezpieczające Inne roboty RAZEM (1 7) VAT.%: ŁĄCZNIE CENA OFERTOWA (8+9).. (Pieczęć firmowa Wykonawcy) Słownie cena ofertowa (z VAT) :. Data :. (podpis upowaŝnionego przedstawiciela) *) Wartość elementu naleŝy podać w złotych z dokładnością do jednego grosza (bez VAT).

7 Przedmiar Robót wg. SST (załącznik do Kosztorysu Ofertowego) PRZEDMIAR ROBÓT Nazwa zadania : Wykonanie ekranów przeciwhalasowych na obwodnicy m. Piaski Rodzaje robót oraz obliczenie jednostek Lp. Podst przedmiarowych 1 ROBOTY PRZYGOTOWAWCZE CPV : Roboty na placu budowy SST: M Roboty pomiarowe przy liniowych robotach ziemnych - trasa drogi w terenie równinnym. Wytyczenie ekranu E1,E2,E3,E4 w terenie : wyznaczenie SST: M d.1 wszystkich niezbędnych osi, punktów CPV wysokościowych i reperów roboczych - zgodnie z dokumentacją projektową i specyfikacją techniczną. Rys. 2;6;3,7;4,8;5,9 (L= ) = 1294 m 2 d.2 3 d.2 2 FUNDAMENTOWANIE CPV : Fundamentowanie SST: M CPV SST:M CPV Jednostka miary ryczałt 4 ryczałt SST: M Wykonanie pali duŝych średnic ( 600 mm ) w gruncie kat.iii w technologii CFA. Fundamenty palowe z betonu B25, zbrojenie m stalą A-IIIN (BSt500S) Rys : 2, 6, 10, 13 Ilość ,5+268,5 = 1021 m SST:M Nakłady uzupełn.za kaŝde dalsze rozp. 0.5 km transportu ponad 1 km samochodami samowyładowczymi po drogach utwardzonych ziemi kat.iii-iv. Odwóz gruntu z wiercenia otworów dla pali, na dalsze 4km m3 (Przyjęto odwóz na odległość 5km - do rozliczenia wg wskazań InŜyniera (zgodnie ze Specyfikacją Techniczną ) 3,14*0,3*0,3*1021=288,53 Krotność = m3 3 PREFABRYKATY BETONOWE I EKRANY CPV: MontaŜ i wznoszenie gotowych konstrukcji 4 d.3 SST : M SST : M Belki podwalinowe, masa do CPV t. elem. 278 elem. 5 d.3 SST:M CPV SST:M Izolacje przeciwwilgoc.powlokowe bitumiczne pionowe - wyk.na zimno z roztworu asfalt.- pierwsza m2 warstwa. Izolacja dolnej części płyt podwalinowych - przed montaŝm Rys. 6, 12 (płyty P1a i P3a) 780 m2 Ilość

8 6 d.3 SST: M CPV SST: M Izolacje przeciwwilgoc.powlokowe bitumiczne pionowe - wyk.na zimno z roztworu asfalt.- druga i nast.warstwa. Druga warstwa izolacji jak wyŝej. m2 7 d.3 8 d.3 9 d.3 SST: M CPV SST : M CPV SST: M CPV m2 SST: M Płyty prefabrykowane, masa do 1.6t. MontaŜ prefabrykownych Ŝelbetowych elem. płyt 386 elem. SST : M MontaŜ elementów prefabrykowanych o masie do 2 t Ŝurawiem z lądu. MontaŜ prefabrykowanych Ŝelbetowych szt. płyt nośnych P1 i P3, łączonych ze słupkami za pomocą śrub rozpierających. 386 szt. SST: M Konstrukcje wsporcze przykręcane o masie do 18 kg - 2 mocowania. Analogia : MontaŜ płyt prefabrykowanych płyt dźwiękochłonnych trocinobetonowych (przykręcanie do ścian z Ŝelbetowych płyt szt. nośnych ) Płyty TECHBUD CS-100-OT 95x25x13cm o masie 25 kg/szt, przykręcanie do płyt nośnych kołkami rozporowymi (atestowanymi) d=10x120mm Rys 6, szt d.3 CPV Czyszczenie ręczne z uŝyciem urządzeń z napędem mechanicznym powierzchni pionowych, skośnych i cylindrycznych. Przygotowanie betonowych powierzchni ekranu przed malowaniem. Przygotowanie podłoŝa zgodnie z wymaganiami specyfikacji, przyjąto m2 10% powierzchni całkowitej malowania - do rozliczenia wg stanu rzeczywistego w trakcie wykonania robót. Rys. 6, 10 Płyty trocinobetonowe (pow. czołowa oraz krawędzie) - z uwzględnieniem "rozwinięcia" 11 d.3 12 d.3 KNR CPV CPV m2 Malowanie natryskiem bezpowietrznym konstrukcji pełnościennych wyrobami jednoskładnikowymi. Nanoszenie m2 powłoki akrylowej, zgodnie z wymaganiami ST (z uwzględnieniem kolorystyki wg projektu) (2515,12/0,10)*95% m2 Malowanie pędzlem lub wałkiem konstrukcji pełnościennych wyrobami jednoskładnikowymi. Nanoszenie powłoki m2 akrylowej jak wyŝej - miejsca trudnodostępne. (2515,12)*5% m

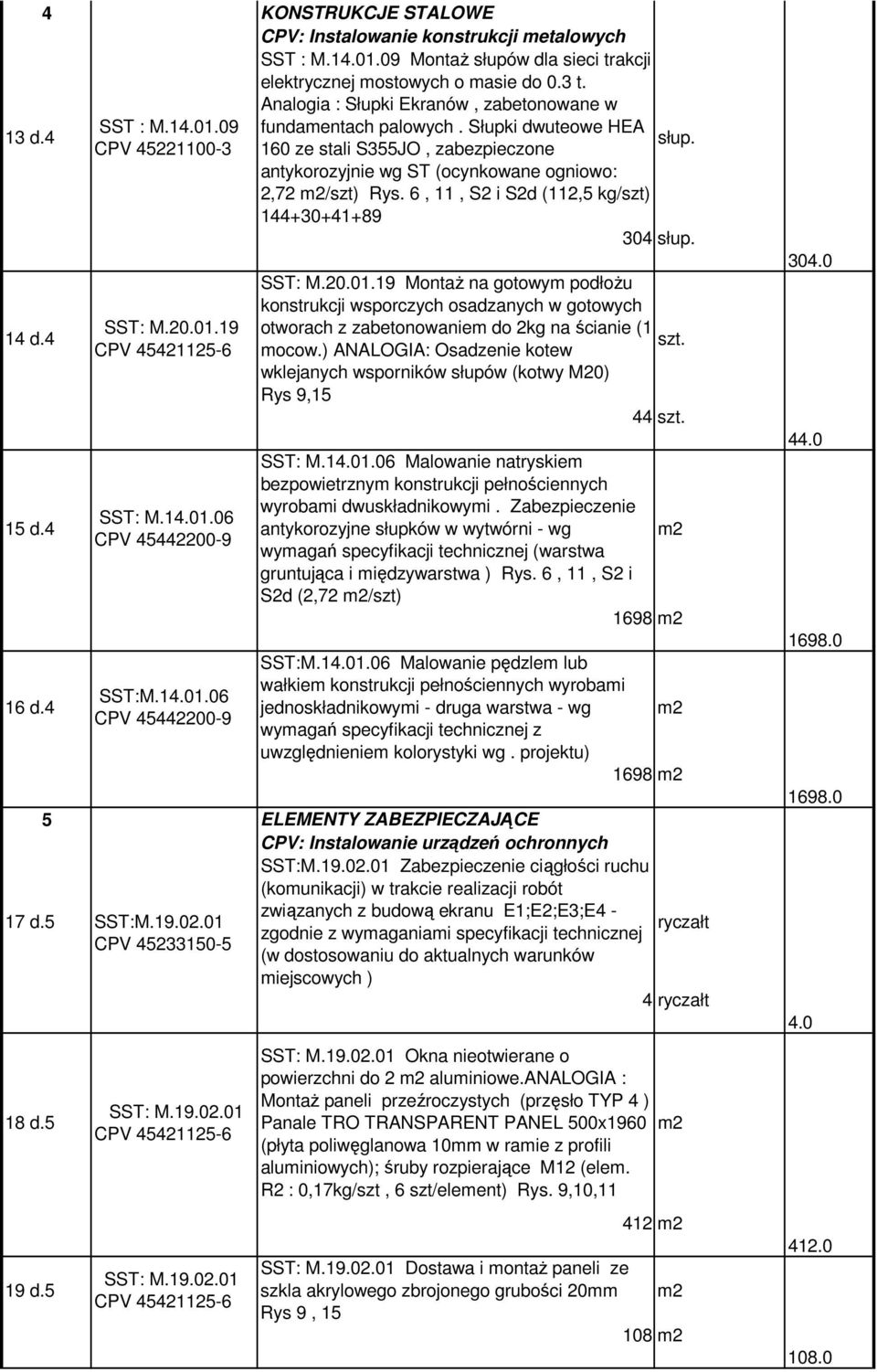

9 4 KONSTRUKCJE STALOWE CPV: Instalowanie konstrukcji metalowych SST : M MontaŜ słupów dla sieci trakcji elektrycznej mostowych o masie do 0.3 t. Analogia : Słupki Ekranów, zabetonowane w SST : M fundamentach palowych. Słupki dwuteowe HEA 13 d.4 słup. CPV ze stali S355JO, zabezpieczone antykorozyjnie wg ST (ocynkowane ogniowo: 2,72 m2/szt) Rys. 6, 11, S2 i S2d (112,5 kg/szt) słup. 14 d.4 15 d.4 16 d.4 SST: M SST: M CPV SST:M CPV SST: M MontaŜ na gotowym podłoŝu konstrukcji wsporczych osadzanych w gotowych otworach z zabetonowaniem do 2kg na ścianie (1 szt. mocow.) ANALOGIA: Osadzenie kotew wklejanych wsporników słupów (kotwy M20) Rys 9,15 44 szt. SST: M Malowanie natryskiem bezpowietrznym konstrukcji pełnościennych wyrobami dwuskładnikowymi. Zabezpieczenie antykorozyjne słupków w wytwórni - wg m2 wymagań specyfikacji technicznej (warstwa gruntująca i międzywarstwa ) Rys. 6, 11, S2 i S2d (2,72 m2/szt) 1698 m2 SST:M Malowanie pędzlem lub wałkiem konstrukcji pełnościennych wyrobami jednoskładnikowymi - druga warstwa - wg m2 wymagań specyfikacji technicznej z uwzględnieniem kolorystyki wg. projektu) 1698 m2 5 ELEMENTY ZABEZPIECZAJĄCE CPV: Instalowanie urządzeń ochronnych SST:M Zabezpieczenie ciągłości ruchu (komunikacji) w trakcie realizacji robót związanych z budową ekranu E1;E2;E3;E4-17 d.5 SST:M ryczałt zgodnie z wymaganiami specyfikacji technicznej CPV (w dostosowaniu do aktualnych warunków miejscowych ) 4 ryczałt 18 d.5 19 d.5 SST: M SST: M SST: M Okna nieotwierane o powierzchni do 2 m2 aluminiowe.analogia : MontaŜ paneli przeźroczystych (przęsło TYP 4 ) Panale TRO TRANSPARENT PANEL 500x1960 m2 (płyta poliwęglanowa 10mm w ramie z profili aluminiowych); śruby rozpierające M12 (elem. R2 : 0,17kg/szt, 6 szt/element) Rys. 9,10, m2 SST: M Dostawa i montaŝ paneli ze szkla akrylowego zbrojonego grubości 20mm m2 Rys 9, m

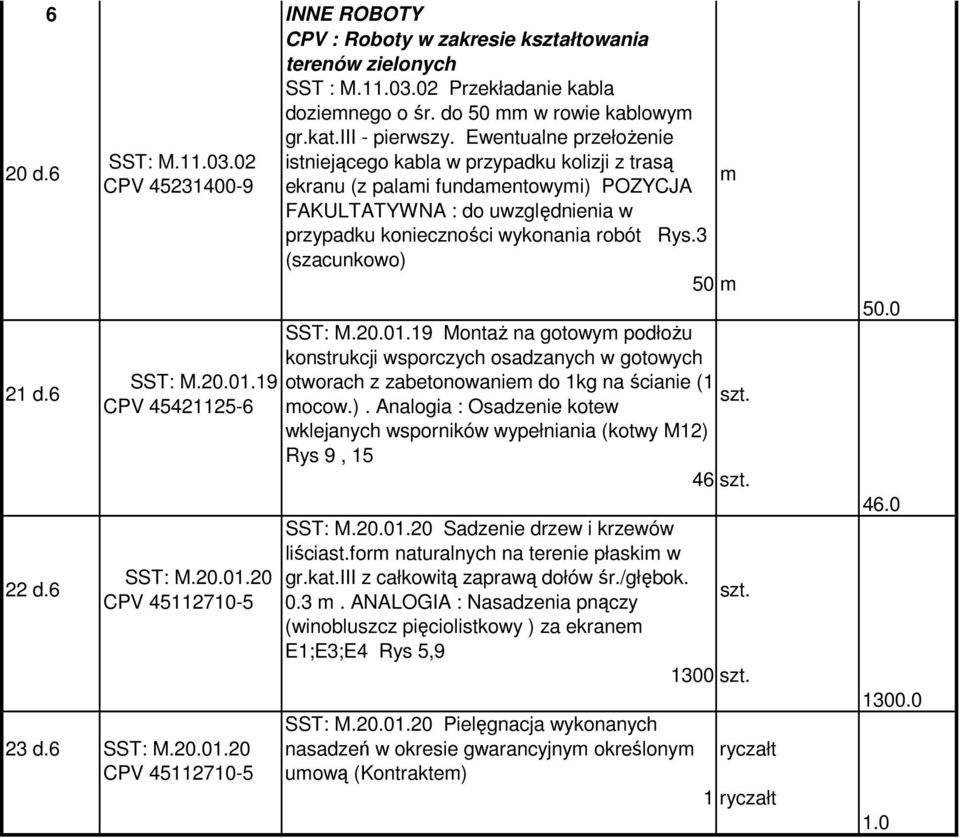

10 20 d.6 21 d.6 22 d.6 6 INNE ROBOTY CPV : Roboty w zakresie kształtowania terenów zielonych SST: M CPV SST: M SST: M CPV d.6 SST: M CPV SST : M Przekładanie kabla doziemnego o śr. do 50 mm w rowie kablowym gr.kat.iii - pierwszy. Ewentualne przełoŝenie istniejącego kabla w przypadku kolizji z trasą ekranu (z palami fundamentowymi) POZYCJA FAKULTATYWNA : do uwzględnienia w przypadku konieczności wykonania robót Rys.3 (szacunkowo) m 50 m SST: M MontaŜ na gotowym podłoŝu konstrukcji wsporczych osadzanych w gotowych otworach z zabetonowaniem do 1kg na ścianie (1 mocow.). Analogia : Osadzenie kotew wklejanych wsporników wypełniania (kotwy M12) Rys 9, 15 szt. 46 szt. SST: M Sadzenie drzew i krzewów liściast.form naturalnych na terenie płaskim w gr.kat.iii z całkowitą zaprawą dołów śr./głębok. szt. 0.3 m. ANALOGIA : Nasadzenia pnączy (winobluszcz pięciolistkowy ) za ekranem E1;E3;E4 Rys 5, szt. SST: M Pielęgnacja wykonanych nasadzeń w okresie gwarancyjnym określonym umową (Kontraktem) ryczałt 1 ryczałt
