GRUNDFOS KATALOG. Unilift CC, KP, AP. Zatapialne pompy do wody drenażowej, brudnej i ścieków 50 Hz

Transkrypt

1 GRUNDFOS KATALOG Unilift CC, KP, AP Zatapialne pompy do wody drenażowej, brudnej i ścieków 50 Hz

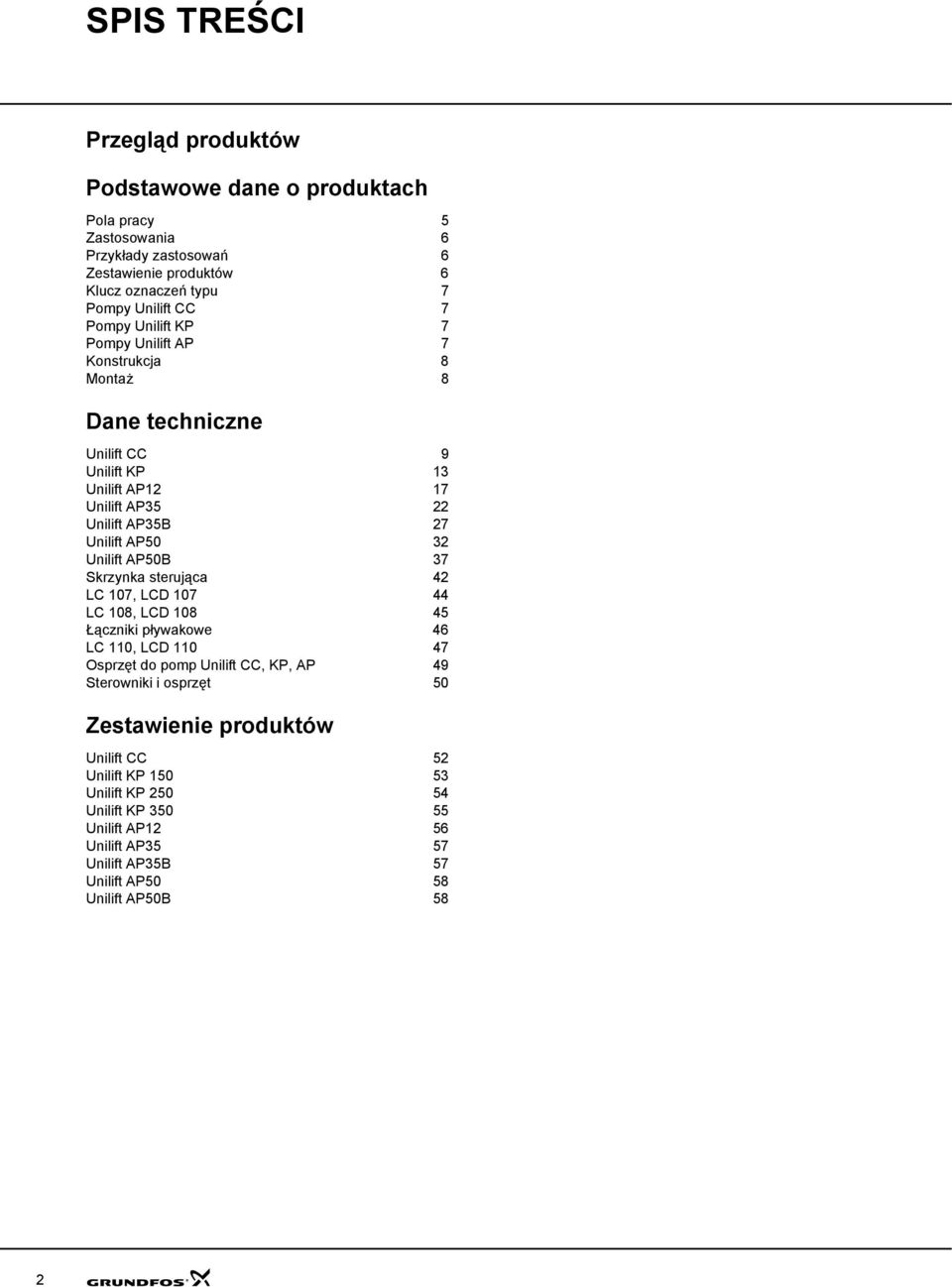

2 SPIS TREŚCI Przegląd produktów Podstawowe dane o produktach Pola pracy 5 Zastosowania 6 Przykłady zastosowań 6 Zestawienie produktów 6 Klucz oznaczeń typu 7 Pompy Unilift CC 7 Pompy Unilift KP 7 Pompy Unilift AP 7 Konstrukcja 8 Montaż 8 Dane techniczne Unilift CC 9 Unilift KP 13 Unilift AP12 17 Unilift AP35 22 Unilift AP35B 27 Unilift AP50 32 Unilift AP50B 37 Skrzynka sterująca 42 LC 107, LCD LC 108, LCD Łączniki pływakowe 46 LC 110, LCD Osprzęt do pomp Unilift CC, KP, AP 49 Sterowniki i osprzęt 50 Zestawienie produktów Unilift CC 52 Unilift KP Unilift KP Unilift KP Unilift AP12 56 Unilift AP35 57 Unilift AP35B 57 Unilift AP50 58 Unilift AP50B 58 2

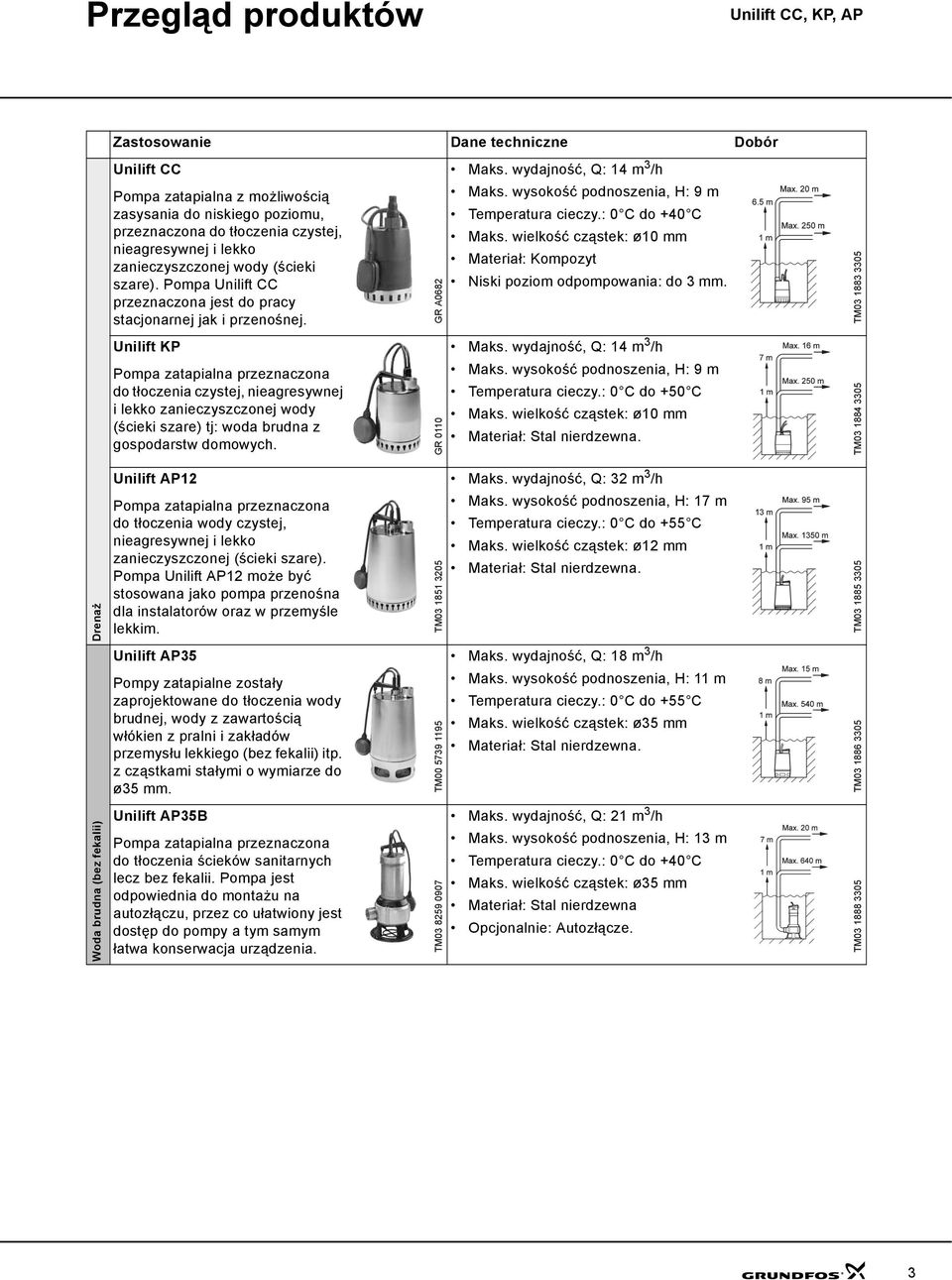

3 Przegląd produktów Unilift CC, KP, AP Zastosowanie Dane techniczne Dobór Unilift CC Pompa zatapialna z możliwością zasysania do niskiego poziomu, przeznaczona do tłoczenia czystej, nieagresywnej i lekko zanieczyszczonej wody (ścieki szare). Pompa Unilift CC przeznaczona jest do pracy stacjonarnej jak i przenośnej. Unilift KP Pompa zatapialna przeznaczona do tłoczenia czystej, nieagresywnej i lekko zanieczyszczonej wody (ścieki szare) tj: woda brudna z gospodarstw domowych. GR 0110 GR A0682 Maks. wydajność, Q: 14 m 3 /h Maks. wysokość podnoszenia, H: 9 m Temperatura cieczy.: 0 C do +40 C Maks. wielkość cząstek: ø10 mm Materiał: Kompozyt Niski poziom odpompowania: do 3 mm. Maks. wydajność, Q: 14 m 3 /h Maks. wysokość podnoszenia, H: 9 m Temperatura cieczy.: 0 C do +50 C Maks. wielkość cząstek: ø10 mm Materiał: Stal nierdzewna. TM TM Drenaż Woda brudna (bez fekalii) Unilift AP12 Pompa zatapialna przeznaczona do tłoczenia wody czystej, nieagresywnej i lekko zanieczyszczonej (ścieki szare). Pompa Unilift AP12 może być stosowana jako pompa przenośna dla instalatorów oraz w przemyśle lekkim. Unilift AP35 Pompy zatapialne zostały zaprojektowane do tłoczenia wody brudnej, wody z zawartością włókien z pralni i zakładów przemysłu lekkiego (bez fekalii) itp. z cząstkami stałymi o wymiarze do ø35 mm. Unilift AP35B Pompa zatapialna przeznaczona do tłoczenia ścieków sanitarnych lecz bez fekalii. Pompa jest odpowiednia do montażu na autozłączu, przez co ułatwiony jest dostęp do pompy a tym samym łatwa konserwacja urządzenia. TM TM TM Maks. wydajność, Q: 32 m 3 /h Maks. wysokość podnoszenia, H: 17 m Temperatura cieczy.: 0 C do +55 C Maks. wielkość cząstek: ø12 mm Materiał: Stal nierdzewna. Maks. wydajność, Q: 18 m 3 /h Maks. wysokość podnoszenia, H: 11 m Temperatura cieczy.: 0 C do +55 C Maks. wielkość cząstek: ø35 mm Materiał: Stal nierdzewna. Maks. wydajność, Q: 21 m 3 /h Maks. wysokość podnoszenia, H: 13 m Temperatura cieczy.: 0 C do +40 C Maks. wielkość cząstek: ø35 mm Materiał: Stal nierdzewna Opcjonalnie: Autozłącze. TM TM TM

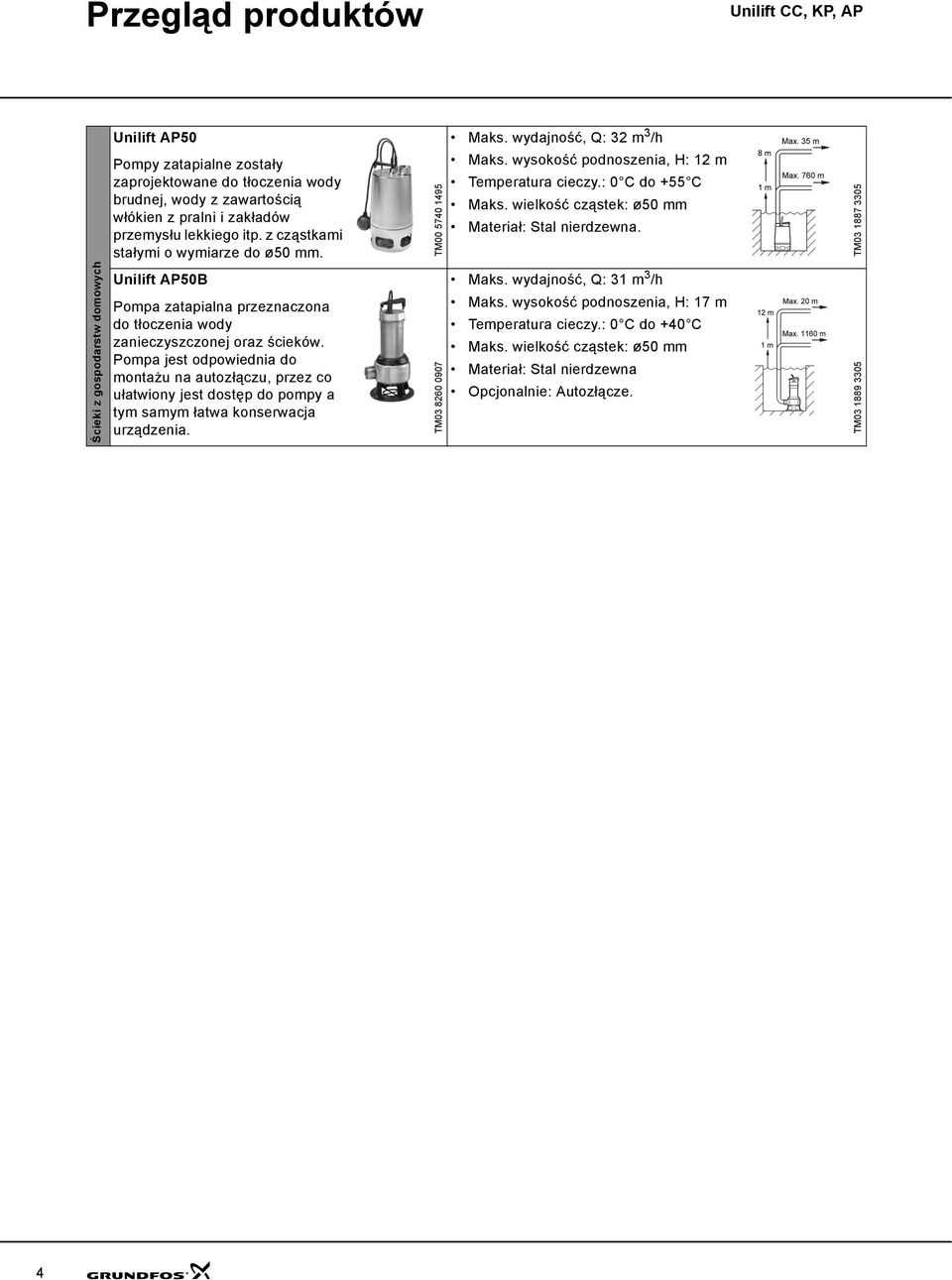

4 Przegląd produktów Unilift CC, KP, AP Ścieki z gospodarstw domowych Unilift AP50 Pompy zatapialne zostały zaprojektowane do tłoczenia wody brudnej, wody z zawartością włókien z pralni i zakładów przemysłu lekkiego itp. z cząstkami stałymi o wymiarze do ø50 mm. Unilift AP50B Pompa zatapialna przeznaczona do tłoczenia wody zanieczyszczonej oraz ścieków. Pompa jest odpowiednia do montażu na autozłączu, przez co ułatwiony jest dostęp do pompy a tym samym łatwa konserwacja urządzenia. TM TM Maks. wydajność, Q: 32 m 3 /h Maks. wysokość podnoszenia, H: 12 m Temperatura cieczy.: 0 C do +55 C Maks. wielkość cząstek: ø50 mm Materiał: Stal nierdzewna. Maks. wydajność, Q: 31 m 3 /h Maks. wysokość podnoszenia, H: 17 m Temperatura cieczy.: 0 C do +40 C Maks. wielkość cząstek: ø50 mm Materiał: Stal nierdzewna Opcjonalnie: Autozłącze. TM TM

5 Podstawowe dane o produktach Unilift CC, KP, AP Pola pracy H [m] Unilift CC Unilift CC Pompy do wody Drainage drenażowej pumps H [m] Unilift KP Unilift KP Pompy do wody Drainage drenażowej pumps Q [l/s] Q [m³/h] TM Q [l/s] Q [m³/h] TM H [m] Unilift AP12 Unilift AP12 Pompy do wody Drainage drenażowej pumps Q [l/s] Q [m³/h] TM H [m] AP50 AP35 Unilift AP35/50 Unilift Pompy AP35/50 do wody brudnej Wastewater i ścieków and sewage pumps Q [l/s] Q [m³/h] TM H [m] Unilift AP35B/50B Pompy do wody brudnej Wastewater i ścieków and sewage pumps Unilift AP35B/50B AP50B AP35B Q [l/s] Q [m³/h] TM

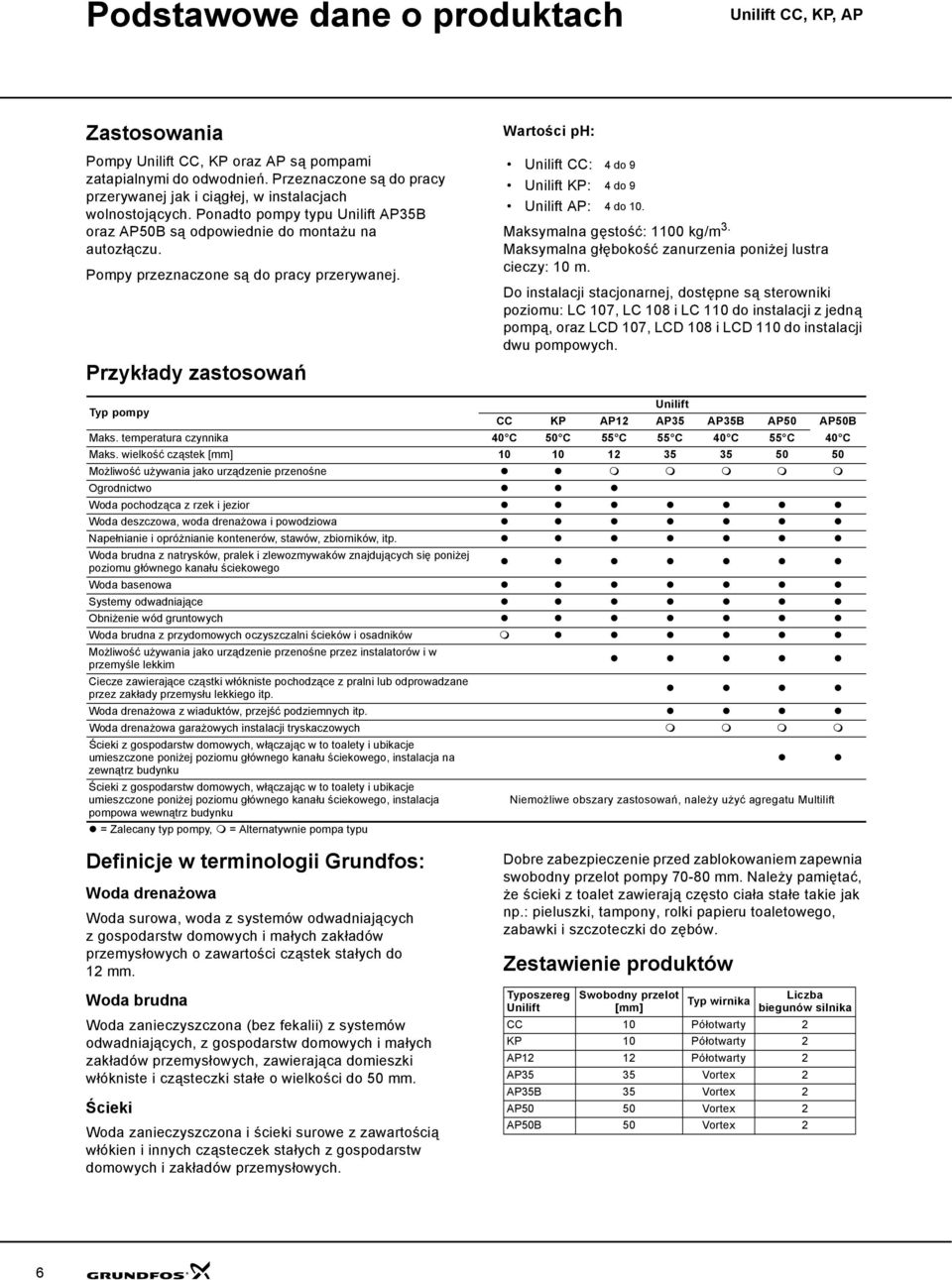

6 Podstawowe dane o produktach Unilift CC, KP, AP Zastosowania Pompy Unilift CC, KP oraz AP są pompami zatapialnymi do odwodnień. Przeznaczone są do pracy przerywanej jak i ciągłej, w instalacjach wolnostojących. Ponadto pompy typu Unilift AP35B oraz AP50B są odpowiednie do montażu na autozłączu. Pompy przeznaczone są do pracy przerywanej. Przykłady zastosowań Wartości ph: Unilift CC: 4 do 9 Unilift KP: 4 do 9 Unilift AP: 4 do 10. Maksymalna gęstość: 1100 kg/m 3. Maksymalna głębokość zanurzenia poniżej lustra cieczy: 10 m. Do instalacji stacjonarnej, dostępne są sterowniki poziomu: LC 107, LC 108 i LC 110 do instalacji z jedną pompą, oraz LCD 107, LCD 108 i LCD 110 do instalacji dwu pompowych. Typ pompy Unilift CC KP AP12 AP35 AP35B AP50 AP50B Maks. temperatura czynnika 40 C 50 C 55 C 55 C 40 C 55 C 40 C Maks. wielkość cząstek [mm] Możliwość używania jako urządzenie przenośne Ogrodnictwo Woda pochodząca z rzek i jezior Woda deszczowa, woda drenażowa i powodziowa Napełnianie i opróżnianie kontenerów, stawów, zbiorników, itp. Woda brudna z natrysków, pralek i zlewozmywaków znajdujących się poniżej poziomu głównego kanału ściekowego Woda basenowa Systemy odwadniające Obniżenie wód gruntowych Woda brudna z przydomowych oczyszczalni ścieków i osadników Możliwość używania jako urządzenie przenośne przez instalatorów i w przemyśle lekkim Ciecze zawierające cząstki włókniste pochodzące z pralni lub odprowadzane przez zakłady przemysłu lekkiego itp. Woda drenażowa z wiaduktów, przejść podziemnych itp. Woda drenażowa garażowych instalacji tryskaczowych Ścieki z gospodarstw domowych, włączając w to toalety i ubikacje umieszczone poniżej poziomu głównego kanału ściekowego, instalacja na zewnątrz budynku Ścieki z gospodarstw domowych, włączając w to toalety i ubikacje umieszczone poniżej poziomu głównego kanału ściekowego, instalacja Niemożliwe obszary zastosowań, należy użyć agregatu Multilift pompowa wewnątrz budynku = Zalecany typ pompy, = Alternatywnie pompa typu Definicje w terminologii Grundfos: Woda drenażowa Woda surowa, woda z systemów odwadniających z gospodarstw domowych i małych zakładów przemysłowych o zawartości cząstek stałych do 12 mm. Woda brudna Woda zanieczyszczona (bez fekalii) z systemów odwadniających, z gospodarstw domowych i małych zakładów przemysłowych, zawierająca domieszki włókniste i cząsteczki stałe o wielkości do 50 mm. Ścieki Woda zanieczyszczona i ścieki surowe z zawartością włókien i innych cząsteczek stałych z gospodarstw domowych i zakładów przemysłowych. Dobre zabezpieczenie przed zablokowaniem zapewnia swobodny przelot pompy mm. Należy pamiętać, że ścieki z toalet zawierają często ciała stałe takie jak np.: pieluszki, tampony, rolki papieru toaletowego, zabawki i szczoteczki do zębów. Zestawienie produktów Typoszereg Unilift Swobodny przelot [mm] Typ wirnika Liczba biegunów silnika CC 10 Półotwarty 2 KP 10 Półotwarty 2 AP12 12 Półotwarty 2 AP35 35 Vortex 2 AP35B 35 Vortex 2 AP50 50 Vortex 2 AP50B 50 Vortex 2 6

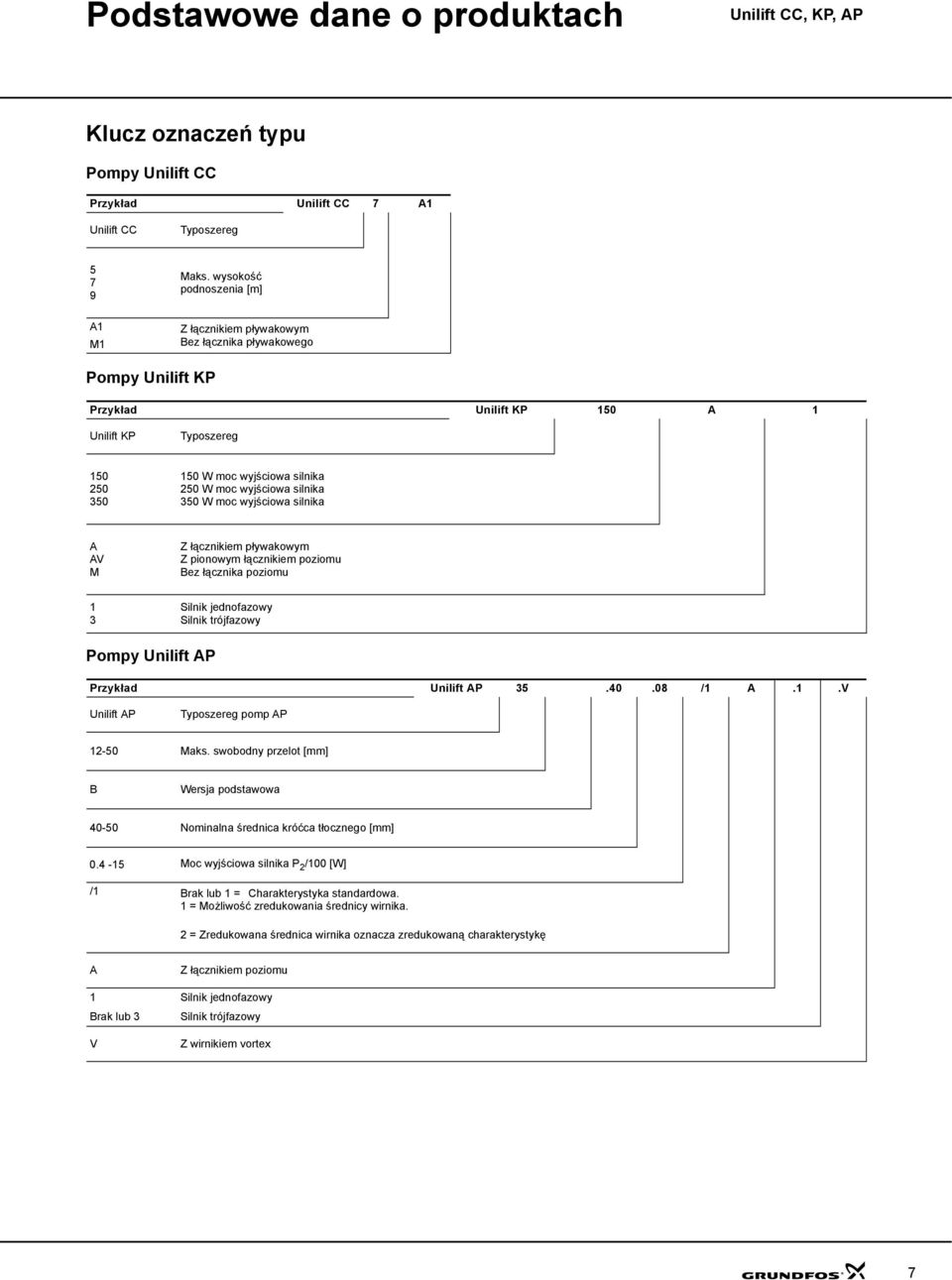

7 Podstawowe dane o produktach Unilift CC, KP, AP Klucz oznaczeń typu Pompy Unilift CC Przykład Unilift CC 7 A1 Unilift CC Typoszereg Maks. wysokość podnoszenia [m] A1 M1 Z łącznikiem pływakowym Bez łącznika pływakowego Pompy Unilift KP Przykład Unilift KP 150 A 1 Unilift KP Typoszereg W moc wyjściowa silnika 250 W moc wyjściowa silnika 350 W moc wyjściowa silnika A AV M Z łącznikiem pływakowym Z pionowym łącznikiem poziomu Bez łącznika poziomu 1 3 Silnik jednofazowy Silnik trójfazowy Pompy Unilift AP Przykład Unilift AP /1 A.1.V Unilift AP Typoszereg pomp AP Maks. swobodny przelot [mm] B Wersja podstawowa Nominalna średnica króćca tłocznego [mm] Moc wyjściowa silnika P 2 /100 [W] /1 Brak lub 1 = Charakterystyka standardowa. 1 = Możliwość zredukowania średnicy wirnika. 2 = Zredukowana średnica wirnika oznacza zredukowaną charakterystykę A Z łącznikiem poziomu 1 Silnik jednofazowy Brak lub 3 Silnik trójfazowy V Z wirnikiem vortex 7

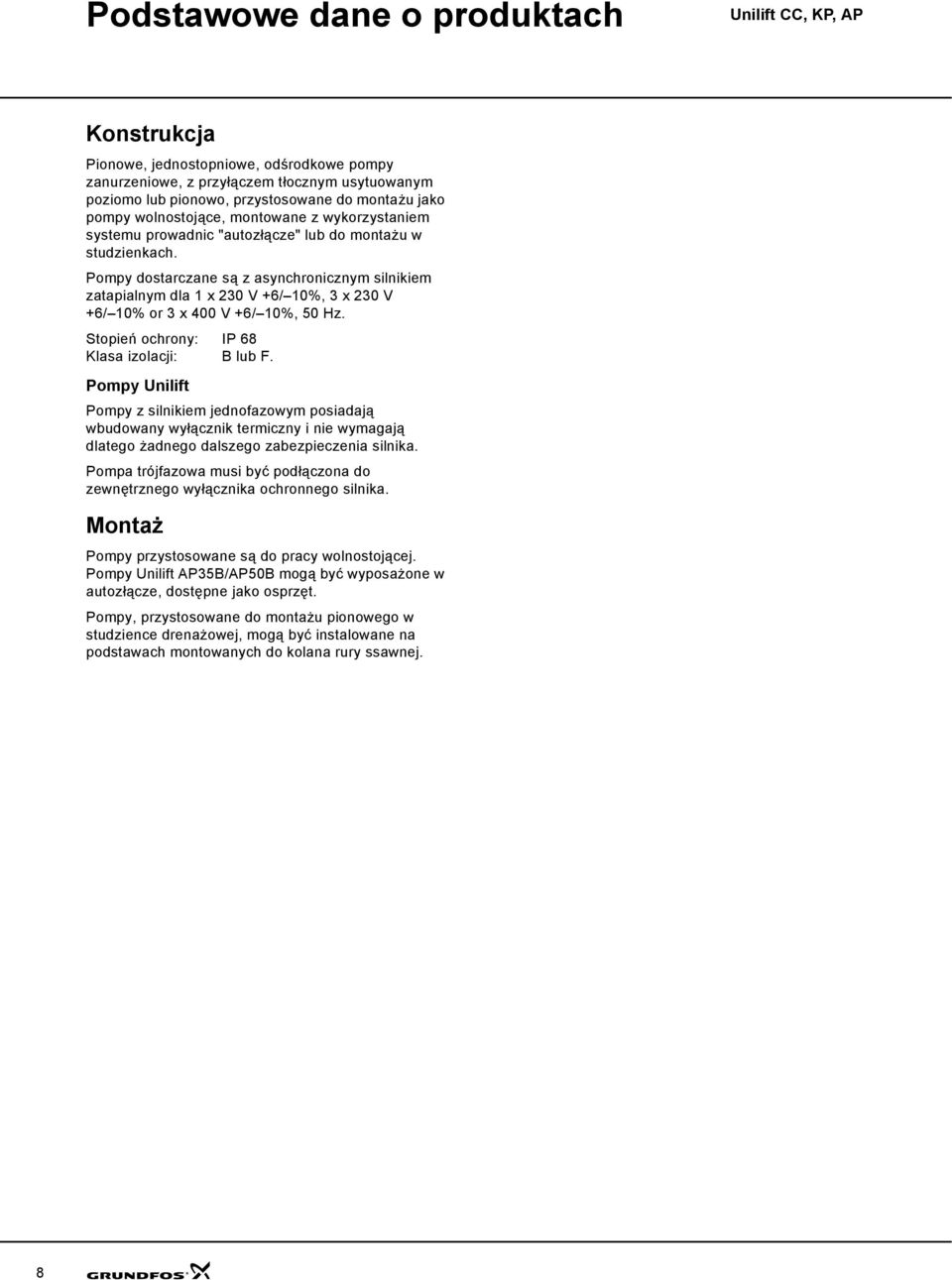

8 Podstawowe dane o produktach Unilift CC, KP, AP Konstrukcja Pionowe, jednostopniowe, odśrodkowe pompy zanurzeniowe, z przyłączem tłocznym usytuowanym poziomo lub pionowo, przystosowane do montażu jako pompy wolnostojące, montowane z wykorzystaniem systemu prowadnic "autozłącze" lub do montażu w studzienkach. Pompy dostarczane są z asynchronicznym silnikiem zatapialnym dla 1 x 230 V +6/ 10%, 3 x 230 V +6/ 10% or 3 x 400 V +6/ 10%, 50 Hz. Stopień ochrony: IP 68 Klasa izolacji: B lub F. Pompy Unilift Pompy z silnikiem jednofazowym posiadają wbudowany wyłącznik termiczny i nie wymagają dlatego żadnego dalszego zabezpieczenia silnika. Pompa trójfazowa musi być podłączona do zewnętrznego wyłącznika ochronnego silnika. Montaż Pompy przystosowane są do pracy wolnostojącej. Pompy Unilift AP35B/AP50B mogą być wyposażone w autozłącze, dostępne jako osprzęt. Pompy, przystosowane do montażu pionowego w studzience drenażowej, mogą być instalowane na podstawach montowanych do kolana rury ssawnej. 8

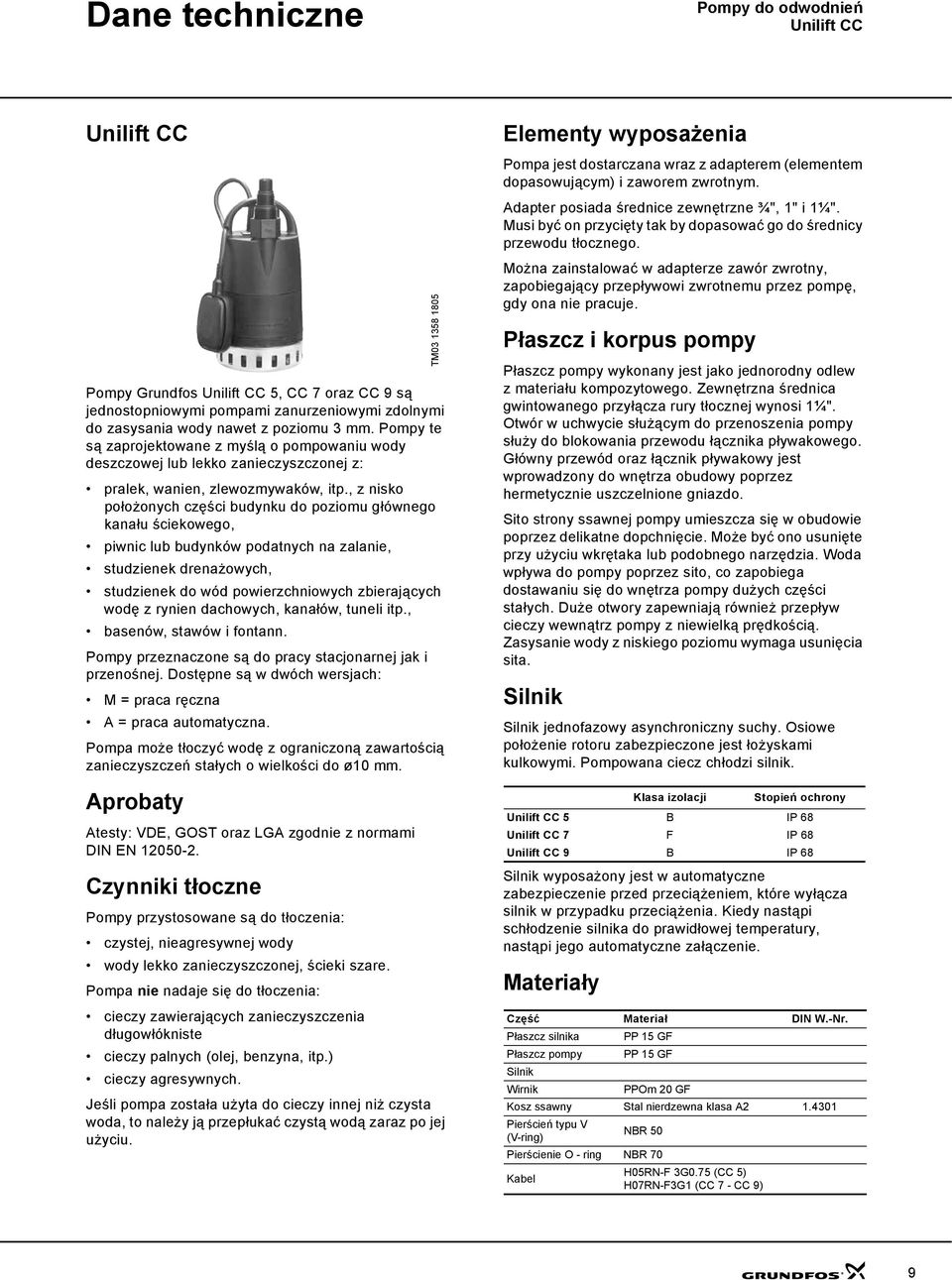

9 Dane techniczne Pompy do odwodnień Unilift CC Unilift CC Pompy Grundfos Unilift CC 5, CC 7 oraz CC 9 są jednostopniowymi pompami zanurzeniowymi zdolnymi do zasysania wody nawet z poziomu 3 mm. Pompy te są zaprojektowane z myślą o pompowaniu wody deszczowej lub lekko zanieczyszczonej z: pralek, wanien, zlewozmywaków, itp., z nisko położonych części budynku do poziomu głównego kanału ściekowego, piwnic lub budynków podatnych na zalanie, studzienek drenażowych, studzienek do wód powierzchniowych zbierających wodę z rynien dachowych, kanałów, tuneli itp., basenów, stawów i fontann. Pompy przeznaczone są do pracy stacjonarnej jak i przenośnej. Dostępne są w dwóch wersjach: M = praca ręczna A = praca automatyczna. Pompa może tłoczyć wodę z ograniczoną zawartością zanieczyszczeń stałych o wielkości do ø10 mm. Aprobaty Atesty: VDE, GOST oraz LGA zgodnie z normami DIN EN Czynniki tłoczne Pompy przystosowane są do tłoczenia: czystej, nieagresywnej wody wody lekko zanieczyszczonej, ścieki szare. Pompa nie nadaje się do tłoczenia: cieczy zawierających zanieczyszczenia długowłókniste cieczy palnych (olej, benzyna, itp.) cieczy agresywnych. Jeśli pompa została użyta do cieczy innej niż czysta woda, to należy ją przepłukać czystą wodą zaraz po jej użyciu. TM Elementy wyposażenia Pompa jest dostarczana wraz z adapterem (elementem dopasowującym) i zaworem zwrotnym. Adapter posiada średnice zewnętrzne ¾", 1" i 1¼". Musi być on przycięty tak by dopasować go do średnicy przewodu tłocznego. Można zainstalować w adapterze zawór zwrotny, zapobiegający przepływowi zwrotnemu przez pompę, gdy ona nie pracuje. Płaszcz i korpus pompy Płaszcz pompy wykonany jest jako jednorodny odlew z materiału kompozytowego. Zewnętrzna średnica gwintowanego przyłącza rury tłocznej wynosi 1¼". Otwór w uchwycie służącym do przenoszenia pompy służy do blokowania przewodu łącznika pływakowego. Główny przewód oraz łącznik pływakowy jest wprowadzony do wnętrza obudowy poprzez hermetycznie uszczelnione gniazdo. Sito strony ssawnej pompy umieszcza się w obudowie poprzez delikatne dopchnięcie. Może być ono usunięte przy użyciu wkrętaka lub podobnego narzędzia. Woda wpływa do pompy poprzez sito, co zapobiega dostawaniu się do wnętrza pompy dużych części stałych. Duże otwory zapewniają również przepływ cieczy wewnątrz pompy z niewielką prędkością. Zasysanie wody z niskiego poziomu wymaga usunięcia sita. Silnik Silnik jednofazowy asynchroniczny suchy. Osiowe położenie rotoru zabezpieczone jest łożyskami kulkowymi. Pompowana ciecz chłodzi silnik. Klasa izolacji Stopień ochrony Unilift CC 5 B IP 68 Unilift CC 7 F IP 68 Unilift CC 9 B IP 68 Silnik wyposażony jest w automatyczne zabezpieczenie przed przeciążeniem, które wyłącza silnik w przypadku przeciążenia. Kiedy nastąpi schłodzenie silnika do prawidłowej temperatury, nastąpi jego automatyczne załączenie. Materiały Część Materiał DIN W.-Nr. Płaszcz silnika PP 15 GF Płaszcz pompy PP 15 GF Silnik Wirnik PPOm 20 GF Kosz ssawny Stal nierdzewna klasa A Pierścień typu V (V-ring) NBR 50 Pierścienie O - ring NBR 70 Kabel H05RN-F 3G0.75 (CC 5) H07RN-F3G1 (CC 7 - CC 9) 9

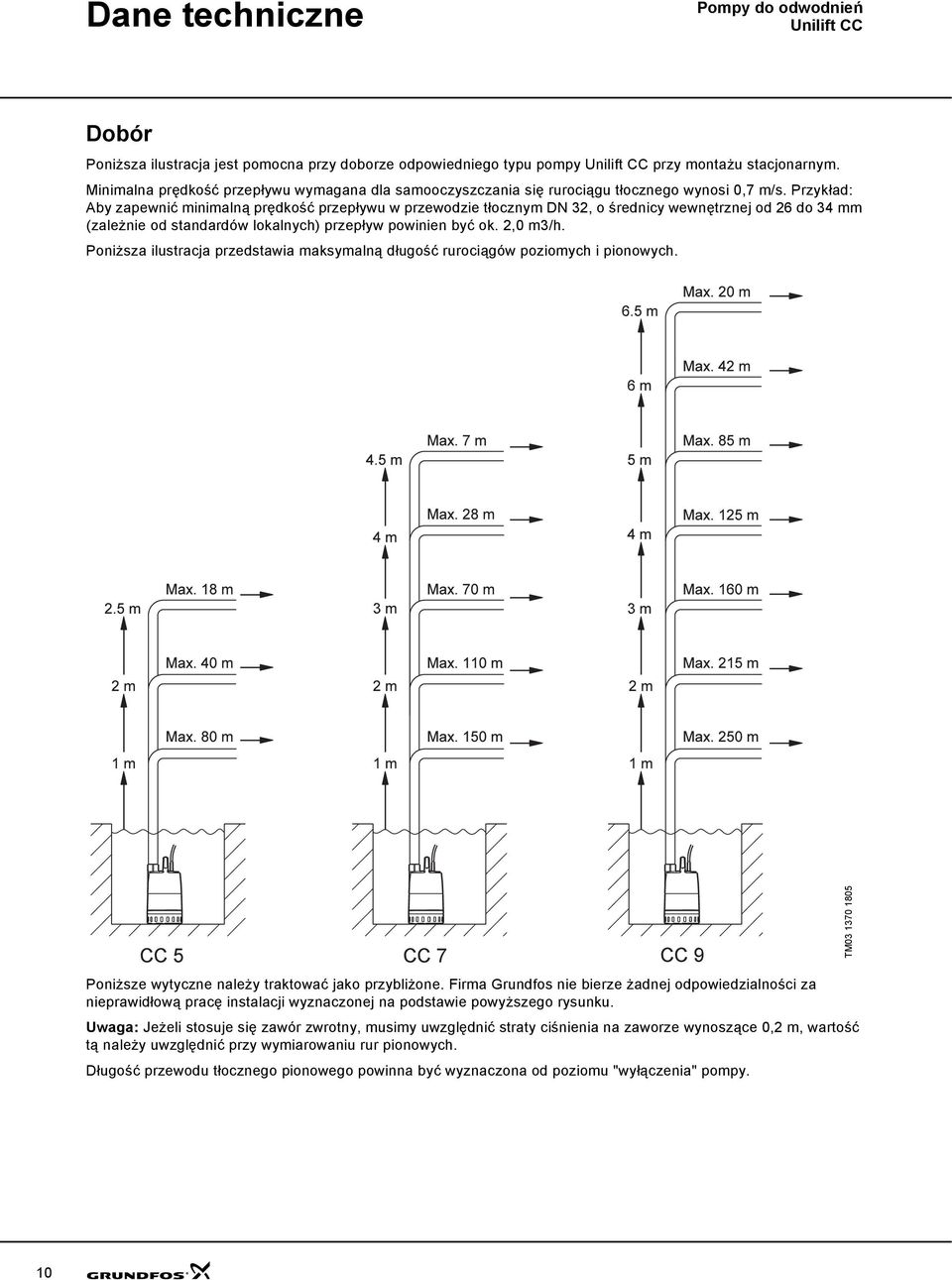

10 Dane techniczne Pompy do odwodnień Unilift CC Dobór Poniższa ilustracja jest pomocna przy doborze odpowiedniego typu pompy Unilift CC przy montażu stacjonarnym. Minimalna prędkość przepływu wymagana dla samooczyszczania się rurociągu tłocznego wynosi 0,7 m/s. Przykład: Aby zapewnić minimalną prędkość przepływu w przewodzie tłocznym DN 32, o średnicy wewnętrznej od 26 do 34 mm (zależnie od standardów lokalnych) przepływ powinien być ok. 2,0 m3/h. Poniższa ilustracja przedstawia maksymalną długość rurociągów poziomych i pionowych. TM Poniższe wytyczne należy traktować jako przybliżone. Firma Grundfos nie bierze żadnej odpowiedzialności za nieprawidłową pracę instalacji wyznaczonej na podstawie powyższego rysunku. Uwaga: Jeżeli stosuje się zawór zwrotny, musimy uwzględnić straty ciśnienia na zaworze wynoszące 0,2 m, wartość tą należy uwzględnić przy wymiarowaniu rur pionowych. Długość przewodu tłocznego pionowego powinna być wyznaczona od poziomu "wyłączenia" pompy. 10

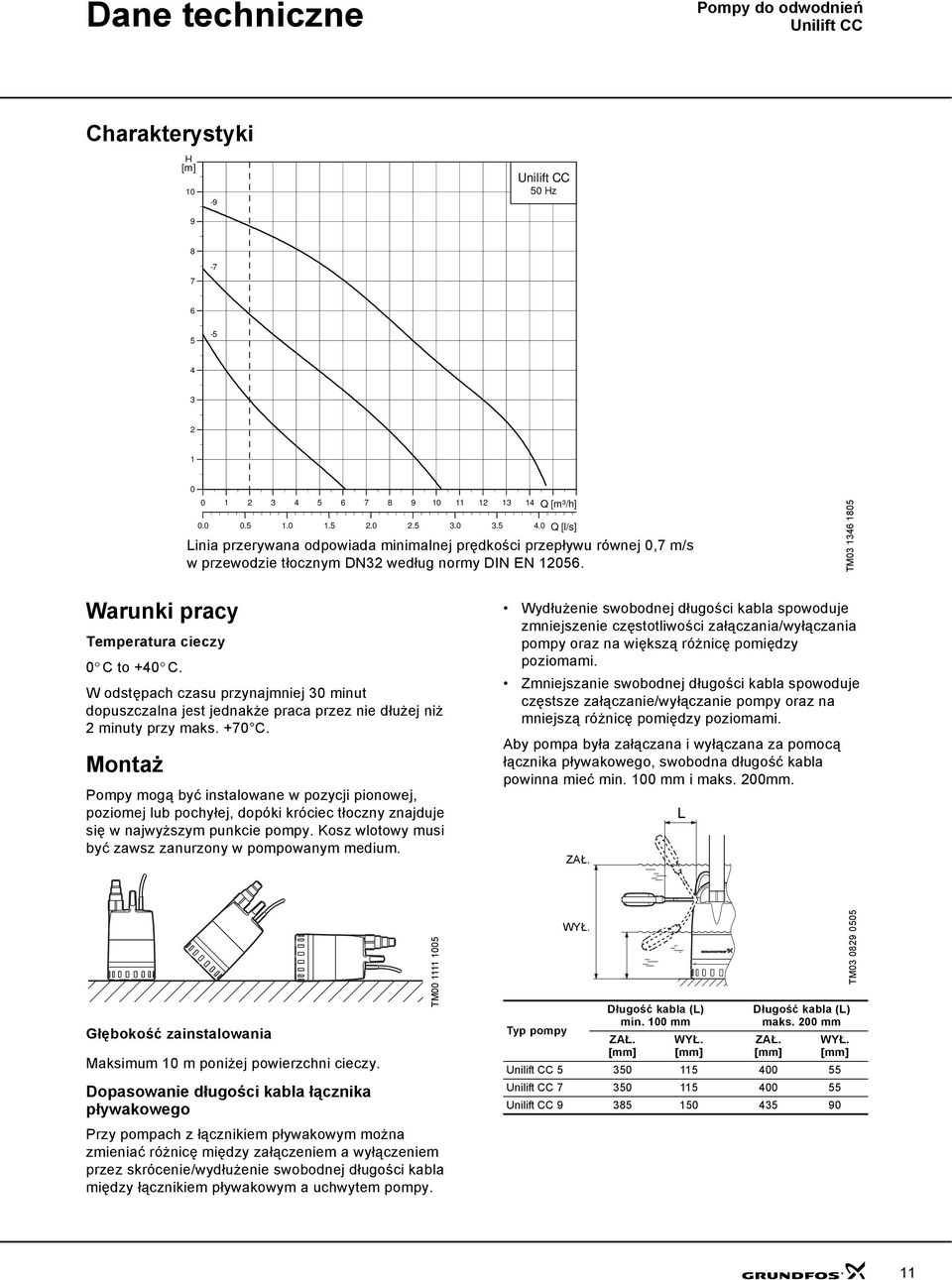

11 Dane techniczne Pompy do odwodnień Unilift CC Charakterystyki H [m] Unilift CC 50 Hz Q [m³/h] Q [l/s] Linia przerywana odpowiada minimalnej prędkości przepływu równej 0,7 m/s w przewodzie tłocznym DN32 według normy DIN EN TM Warunki pracy Temperatura cieczy 0 C to +40 C. W odstępach czasu przynajmniej 30 minut dopuszczalna jest jednakże praca przez nie dłużej niż 2 minuty przy maks. +70 C. Montaż Pompy mogą być instalowane w pozycji pionowej, poziomej lub pochyłej, dopóki króciec tłoczny znajduje się w najwyższym punkcie pompy. Kosz wlotowy musi być zawsz zanurzony w pompowanym medium. Wydłużenie swobodnej długości kabla spowoduje zmniejszenie częstotliwości załączania/wyłączania pompy oraz na większą różnicę pomiędzy poziomami. Zmniejszanie swobodnej długości kabla spowoduje częstsze załączanie/wyłączanie pompy oraz na mniejszą różnicę pomiędzy poziomami. Aby pompa była załączana i wyłączana za pomocą łącznika pływakowego, swobodna długość kabla powinna mieć min. 100 mm i maks. 200mm. ZAŁ. L Głębokość zainstalowania Maksimum 10 m poniżej powierzchni cieczy. Dopasowanie długości kabla łącznika pływakowego Przy pompach z łącznikiem pływakowym można zmieniać różnicę między załączeniem a wyłączeniem przez skrócenie/wydłużenie swobodnej długości kabla między łącznikiem pływakowym a uchwytem pompy. TM Typ pompy WYŁ. Długość kabla (L) min. 100 mm ZAŁ. [mm] WYŁ. [mm] Długość kabla (L) maks. 200 mm ZAŁ. [mm] TM WYŁ. [mm] Unilift CC Unilift CC Unilift CC

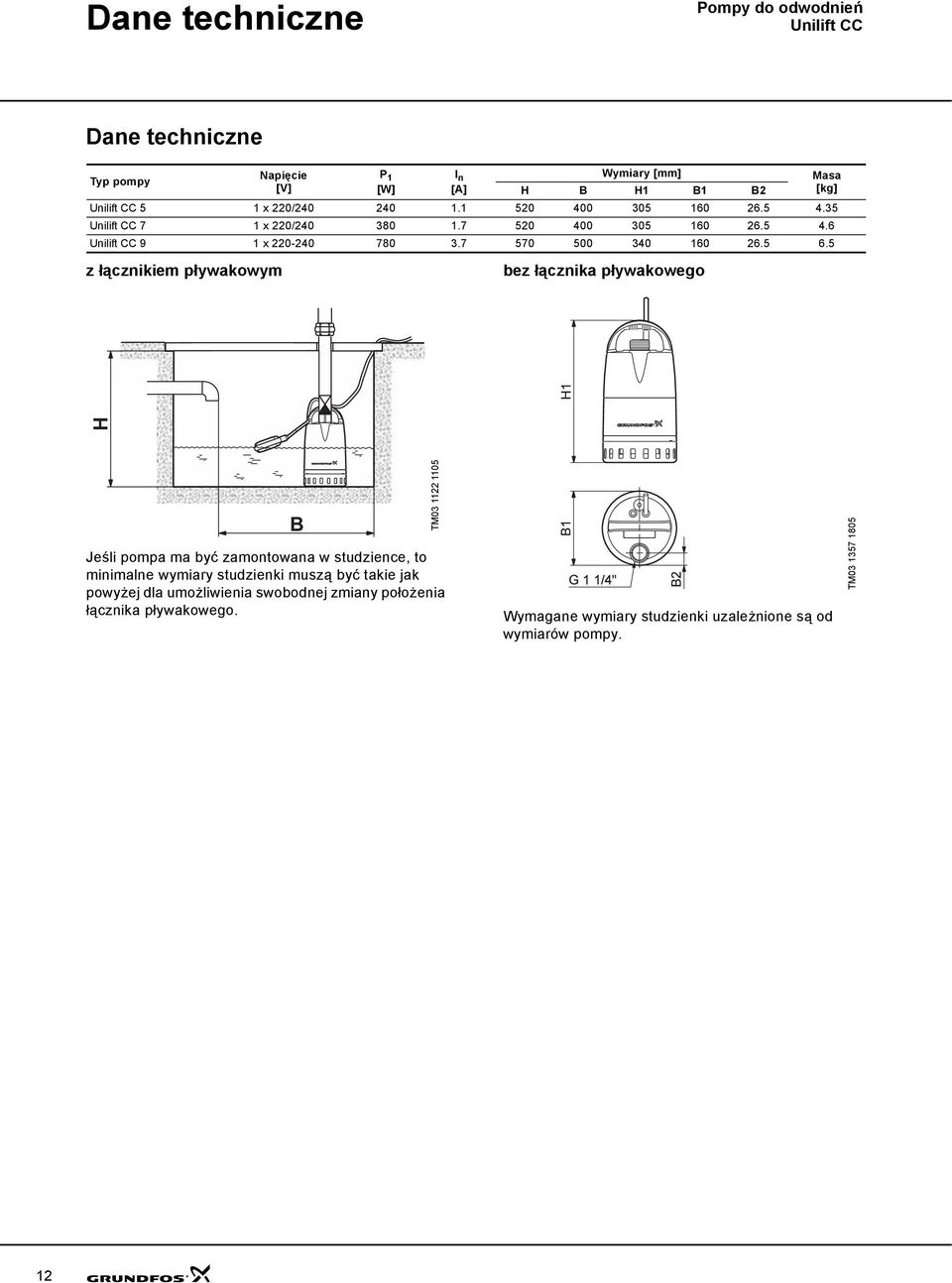

12 Dane techniczne Pompy do odwodnień Unilift CC Dane techniczne Typ pompy Napięcie P 1 I n Wymiary [mm] Masa [V] [W] [A] H B H1 B1 B2 [kg] Unilift CC 5 1 x 220/ Unilift CC 7 1 x 220/ Unilift CC 9 1 x z łącznikiem pływakowym bez łącznika pływakowego H Jeśli pompa ma być zamontowana w studzience, to minimalne wymiary studzienki muszą być takie jak powyżej dla umożliwienia swobodnej zmiany położenia łącznika pływakowego. B TM Wymagane wymiary studzienki uzależnione są od wymiarów pompy. TM

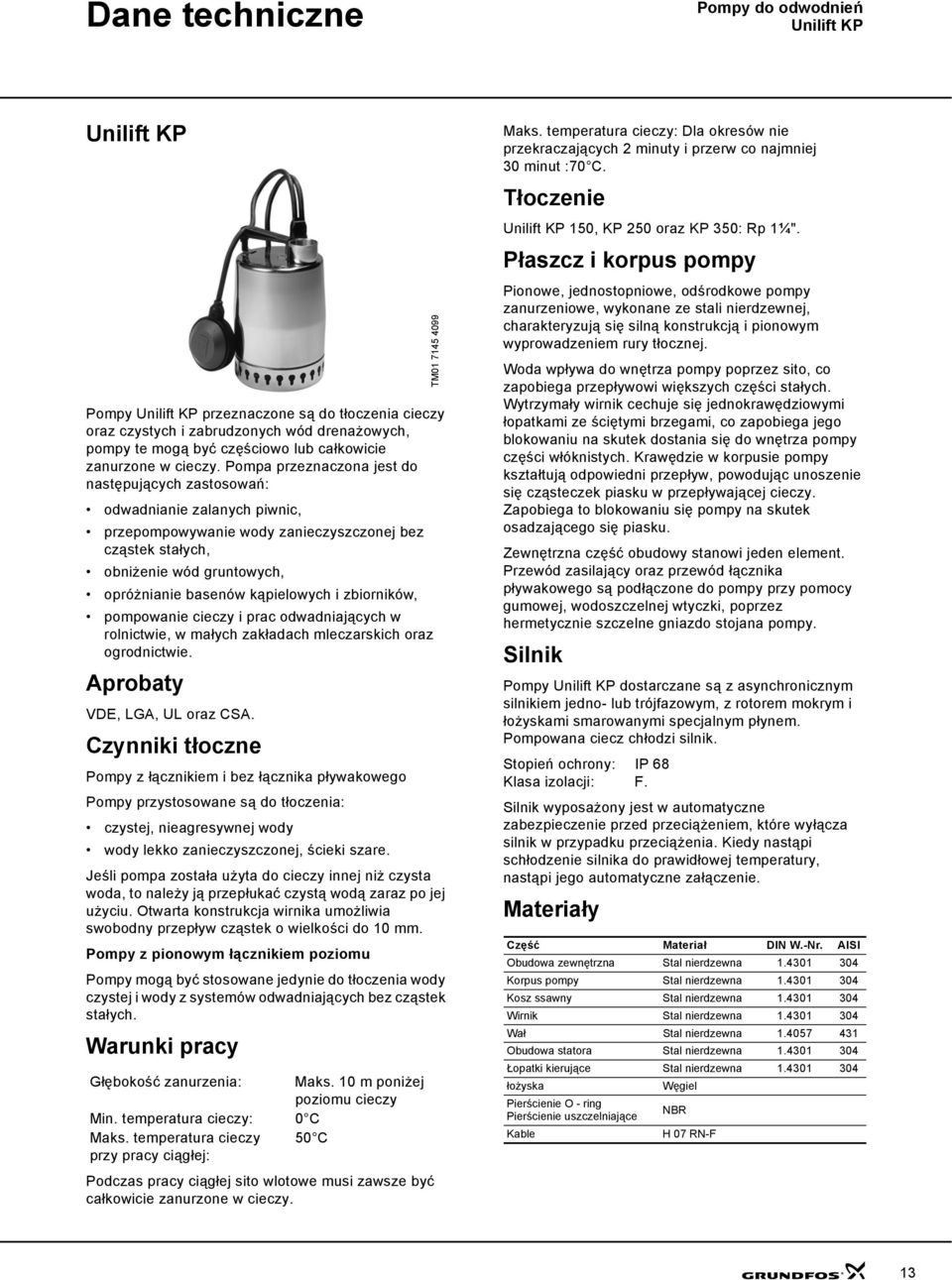

13 Dane techniczne Pompy do odwodnień Unilift KP Unilift KP Pompy Unilift KP przeznaczone są do tłoczenia cieczy oraz czystych i zabrudzonych wód drenażowych, pompy te mogą być częściowo lub całkowicie zanurzone w cieczy. Pompa przeznaczona jest do następujących zastosowań: odwadnianie zalanych piwnic, przepompowywanie wody zanieczyszczonej bez cząstek stałych, obniżenie wód gruntowych, opróżnianie basenów kąpielowych i zbiorników, pompowanie cieczy i prac odwadniających w rolnictwie, w małych zakładach mleczarskich oraz ogrodnictwie. Aprobaty VDE, LGA, UL oraz CSA. Czynniki tłoczne Pompy z łącznikiem i bez łącznika pływakowego Pompy przystosowane są do tłoczenia: czystej, nieagresywnej wody wody lekko zanieczyszczonej, ścieki szare. Jeśli pompa została użyta do cieczy innej niż czysta woda, to należy ją przepłukać czystą wodą zaraz po jej użyciu. Otwarta konstrukcja wirnika umożliwia swobodny przepływ cząstek o wielkości do 10 mm. Pompy z pionowym łącznikiem poziomu Pompy mogą być stosowane jedynie do tłoczenia wody czystej i wody z systemów odwadniających bez cząstek stałych. Warunki pracy Głębokość zanurzenia: Maks. 10 m poniżej poziomu cieczy Min. temperatura cieczy: 0 C Maks. temperatura cieczy 50 C przy pracy ciągłej: Podczas pracy ciągłej sito wlotowe musi zawsze być całkowicie zanurzone w cieczy. TM Maks. temperatura cieczy: Dla okresów nie przekraczających 2 minuty i przerw co najmniej 30 minut :70 C. Tłoczenie Unilift KP 150, KP 250 oraz KP 350: Rp 1¼". Płaszcz i korpus pompy Pionowe, jednostopniowe, odśrodkowe pompy zanurzeniowe, wykonane ze stali nierdzewnej, charakteryzują się silną konstrukcją i pionowym wyprowadzeniem rury tłocznej. Woda wpływa do wnętrza pompy poprzez sito, co zapobiega przepływowi większych części stałych. Wytrzymały wirnik cechuje się jednokrawędziowymi łopatkami ze ściętymi brzegami, co zapobiega jego blokowaniu na skutek dostania się do wnętrza pompy części włóknistych. Krawędzie w korpusie pompy kształtują odpowiedni przepływ, powodując unoszenie się cząsteczek piasku w przepływającej cieczy. Zapobiega to blokowaniu się pompy na skutek osadzającego się piasku. Zewnętrzna część obudowy stanowi jeden element. Przewód zasilający oraz przewód łącznika pływakowego są podłączone do pompy przy pomocy gumowej, wodoszczelnej wtyczki, poprzez hermetycznie szczelne gniazdo stojana pompy. Silnik Pompy Unilift KP dostarczane są z asynchronicznym silnikiem jedno- lub trójfazowym, z rotorem mokrym i łożyskami smarowanymi specjalnym płynem. Pompowana ciecz chłodzi silnik. Stopień ochrony: IP 68 Klasa izolacji: F. Silnik wyposażony jest w automatyczne zabezpieczenie przed przeciążeniem, które wyłącza silnik w przypadku przeciążenia. Kiedy nastąpi schłodzenie silnika do prawidłowej temperatury, nastąpi jego automatyczne załączenie. Materiały Część Materiał DIN W.-Nr. AISI Obudowa zewnętrzna Stal nierdzewna Korpus pompy Stal nierdzewna Kosz ssawny Stal nierdzewna Wirnik Stal nierdzewna Wał Stal nierdzewna Obudowa statora Stal nierdzewna Łopatki kierujące Stal nierdzewna łożyska Węgiel Pierścienie O - ring Pierścienie uszczelniające NBR Kable H 07 RN-F 13

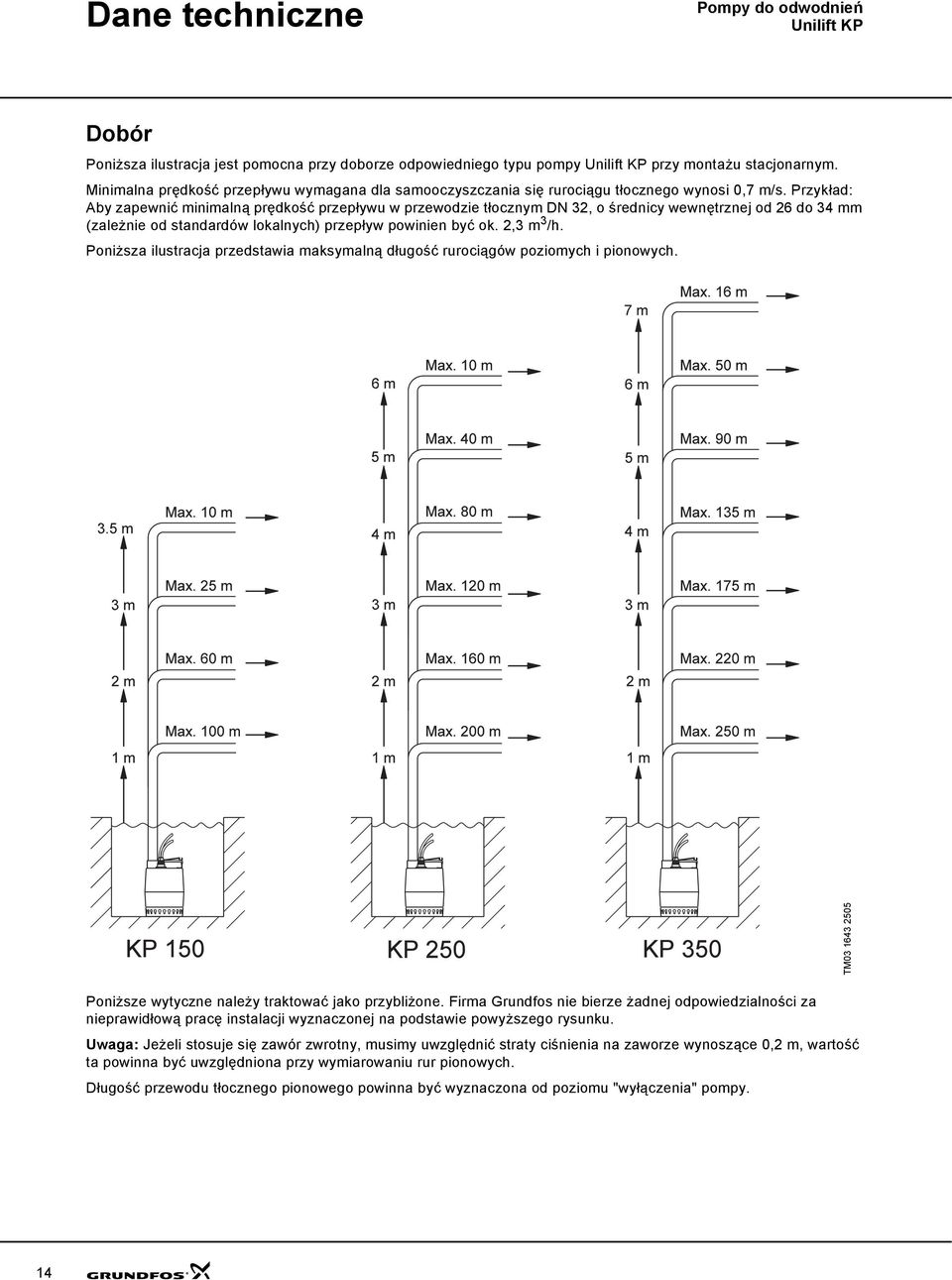

14 Dane techniczne Pompy do odwodnień Unilift KP Dobór Poniższa ilustracja jest pomocna przy doborze odpowiedniego typu pompy Unilift KP przy montażu stacjonarnym. Minimalna prędkość przepływu wymagana dla samooczyszczania się rurociągu tłocznego wynosi 0,7 m/s. Przykład: Aby zapewnić minimalną prędkość przepływu w przewodzie tłocznym DN 32, o średnicy wewnętrznej od 26 do 34 mm (zależnie od standardów lokalnych) przepływ powinien być ok. 2,3 m 3 /h. Poniższa ilustracja przedstawia maksymalną długość rurociągów poziomych i pionowych. TM Poniższe wytyczne należy traktować jako przybliżone. Firma Grundfos nie bierze żadnej odpowiedzialności za nieprawidłową pracę instalacji wyznaczonej na podstawie powyższego rysunku. Uwaga: Jeżeli stosuje się zawór zwrotny, musimy uwzględnić straty ciśnienia na zaworze wynoszące 0,2 m, wartość ta powinna być uwzględniona przy wymiarowaniu rur pionowych. Długość przewodu tłocznego pionowego powinna być wyznaczona od poziomu "wyłączenia" pompy. 14

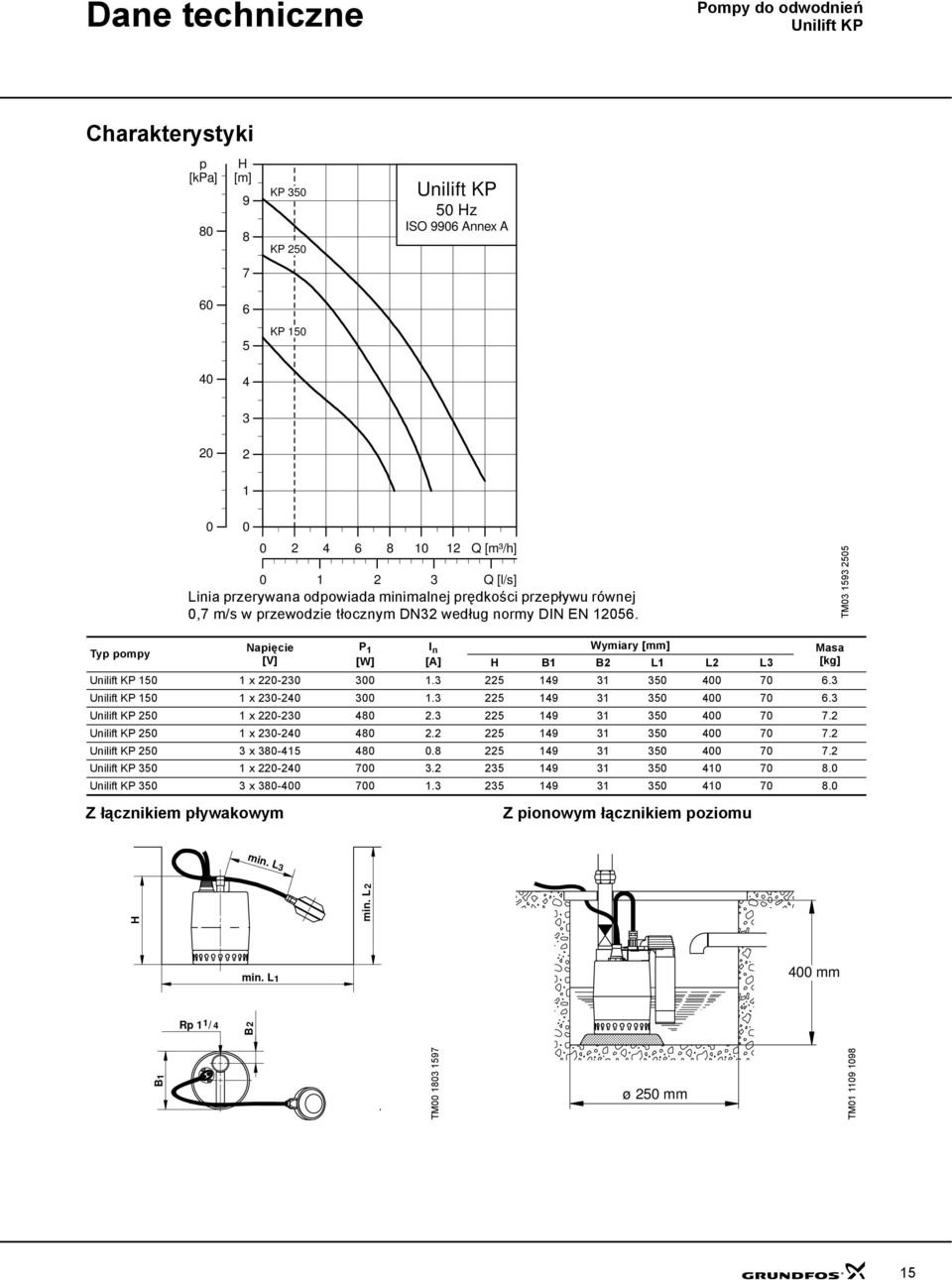

15 15 Dane techniczne Pompy do odwodnień Unilift KP Charakterystyki Z łącznikiem pływakowym Z pionowym łącznikiem poziomu TM Q [m³/h] H [m] Q [l/s] p [kpa] Unilift KP 50 Hz ISO 9906 Annex A KP 350 KP 150 KP 250 Linia przerywana odpowiada minimalnej prędkości przepływu równej 0,7 m/s w przewodzie tłocznym DN32 według normy DIN EN Typ pompy Napięcie [V] P 1 [W] I n [A] Wymiary [mm] Masa [kg] H B1 B2 L1 L2 L3 Unilift KP x Unilift KP x Unilift KP x Unilift KP x Unilift KP x Unilift KP x Unilift KP x TM H min. L min. L min. L B B Rp 1 / TM ø 250 mm 400 mm

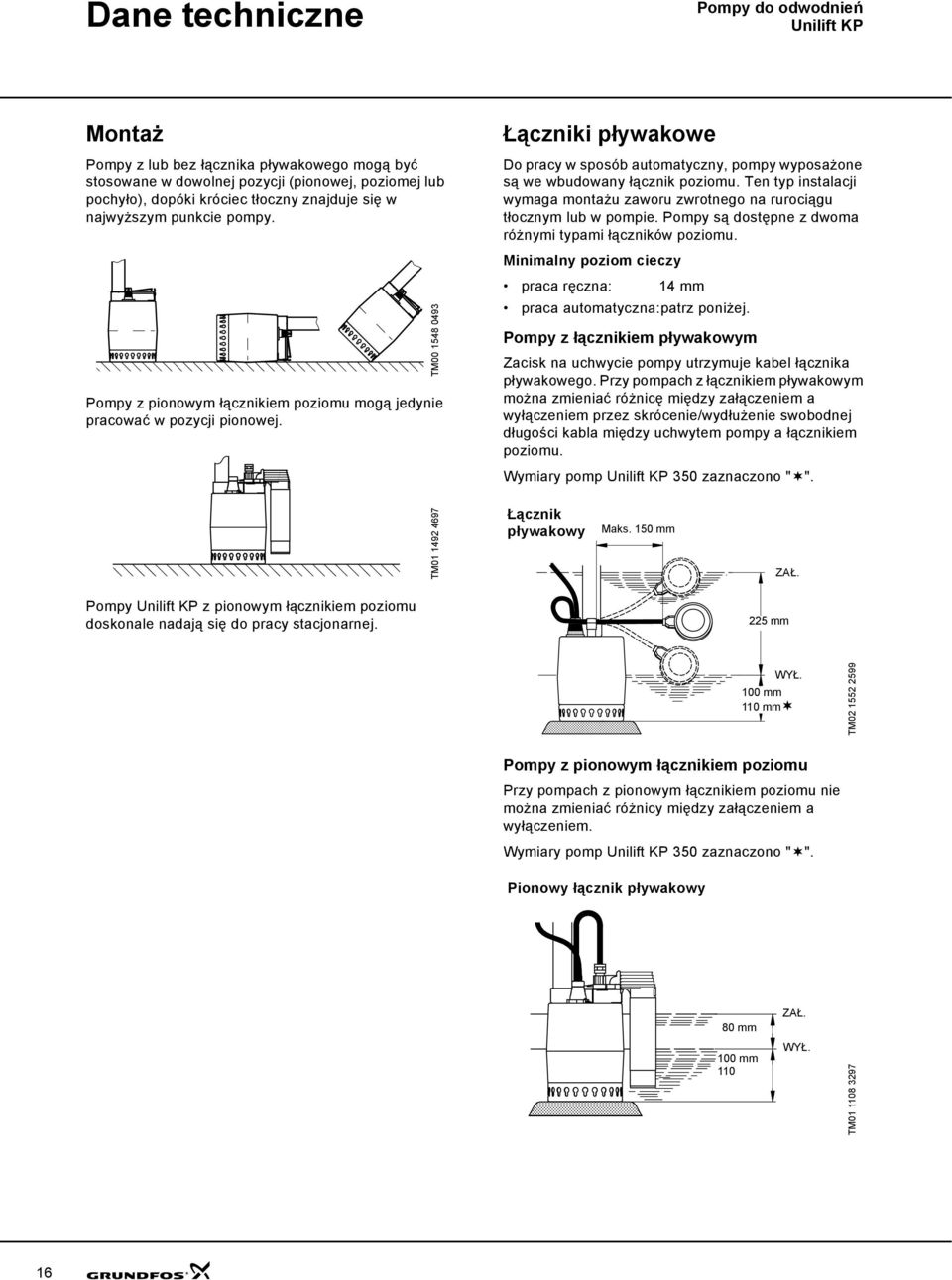

16 Dane techniczne Pompy do odwodnień Unilift KP Montaż Pompy z lub bez łącznika pływakowego mogą być stosowane w dowolnej pozycji (pionowej, poziomej lub pochyło), dopóki króciec tłoczny znajduje się w najwyższym punkcie pompy. Pompy z pionowym łącznikiem poziomu mogą jedynie pracować w pozycji pionowej. TM Łączniki pływakowe Do pracy w sposób automatyczny, pompy wyposażone są we wbudowany łącznik poziomu. Ten typ instalacji wymaga montażu zaworu zwrotnego na rurociągu tłocznym lub w pompie. Pompy są dostępne z dwoma różnymi typami łączników poziomu. Minimalny poziom cieczy praca ręczna: 14 mm praca automatyczna:patrz poniżej. Pompy z łącznikiem pływakowym Zacisk na uchwycie pompy utrzymuje kabel łącznika pływakowego. Przy pompach z łącznikiem pływakowym można zmieniać różnicę między załączeniem a wyłączeniem przez skrócenie/wydłużenie swobodnej długości kabla między uchwytem pompy a łącznikiem poziomu. Wymiary pomp Unilift KP 350 zaznaczono " ". TM Łącznik pływakowy Max. Maks. 150 mm 150mm Start ZAŁ. Pompy Unilift KP z pionowym łącznikiem poziomu doskonale nadają się do pracy stacjonarnej. 225mm Stop WYŁ. 100 mm 100mm 110 mm TM Pompy z pionowym łącznikiem poziomu Przy pompach z pionowym łącznikiem poziomu nie można zmieniać różnicy między załączeniem a wyłączeniem. Wymiary pomp Unilift KP 350 zaznaczono " ". Pionowy łącznik pływakowy 80 mm 80 mm 100 mm mm Start ZAŁ. Stop WYŁ. TM

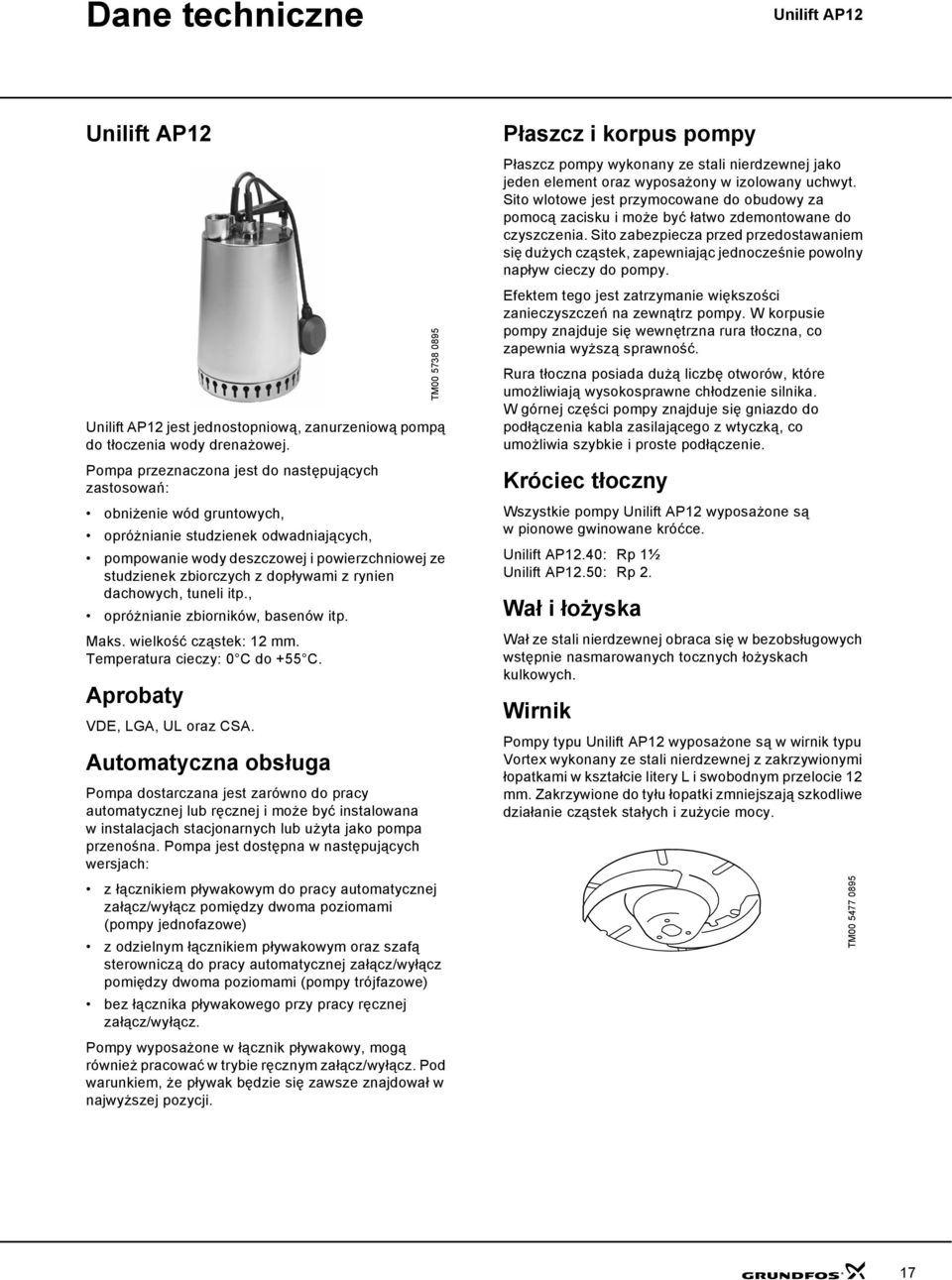

17 Dane techniczne Unilift AP12 Unilift AP12 Unilift AP12 jest jednostopniową, zanurzeniową pompą do tłoczenia wody drenażowej. Pompa przeznaczona jest do następujących zastosowań: obniżenie wód gruntowych, opróżnianie studzienek odwadniających, pompowanie wody deszczowej i powierzchniowej ze studzienek zbiorczych z dopływami z rynien dachowych, tuneli itp., opróżnianie zbiorników, basenów itp. Maks. wielkość cząstek: 12 mm. Temperatura cieczy: 0 C do +55 C. Aprobaty VDE, LGA, UL oraz CSA. Automatyczna obsługa Pompa dostarczana jest zarówno do pracy automatycznej lub ręcznej i może być instalowana w instalacjach stacjonarnych lub użyta jako pompa przenośna. Pompa jest dostępna w następujących wersjach: z łącznikiem pływakowym do pracy automatycznej załącz/wyłącz pomiędzy dwoma poziomami (pompy jednofazowe) z odzielnym łącznikiem pływakowym oraz szafą sterowniczą do pracy automatycznej załącz/wyłącz pomiędzy dwoma poziomami (pompy trójfazowe) bez łącznika pływakowego przy pracy ręcznej załącz/wyłącz. Pompy wyposażone w łącznik pływakowy, mogą również pracować w trybie ręcznym załącz/wyłącz. Pod warunkiem, że pływak będzie się zawsze znajdował w najwyższej pozycji. TM Płaszcz i korpus pompy Płaszcz pompy wykonany ze stali nierdzewnej jako jeden element oraz wyposażony w izolowany uchwyt. Sito wlotowe jest przymocowane do obudowy za pomocą zacisku i może być łatwo zdemontowane do czyszczenia. Sito zabezpiecza przed przedostawaniem się dużych cząstek, zapewniając jednocześnie powolny napływ cieczy do pompy. Efektem tego jest zatrzymanie większości zanieczyszczeń na zewnątrz pompy. W korpusie pompy znajduje się wewnętrzna rura tłoczna, co zapewnia wyższą sprawność. Rura tłoczna posiada dużą liczbę otworów, które umożliwiają wysokosprawne chłodzenie silnika. W górnej części pompy znajduje się gniazdo do podłączenia kabla zasilającego z wtyczką, co umożliwia szybkie i proste podłączenie. Króciec tłoczny Wszystkie pompy Unilift AP12 wyposażone są w pionowe gwinowane króćce. Unilift AP12.40: Rp 1½ Unilift AP12.50: Rp 2. Wał i łożyska Wał ze stali nierdzewnej obraca się w bezobsługowych wstępnie nasmarowanych tocznych łożyskach kulkowych. Wirnik Pompy typu Unilift AP12 wyposażone są w wirnik typu Vortex wykonany ze stali nierdzewnej z zakrzywionymi łopatkami w kształcie litery L i swobodnym przelocie 12 mm. Zakrzywione do tyłu łopatki zmniejszają szkodliwe działanie cząstek stałych i zużycie mocy. TM

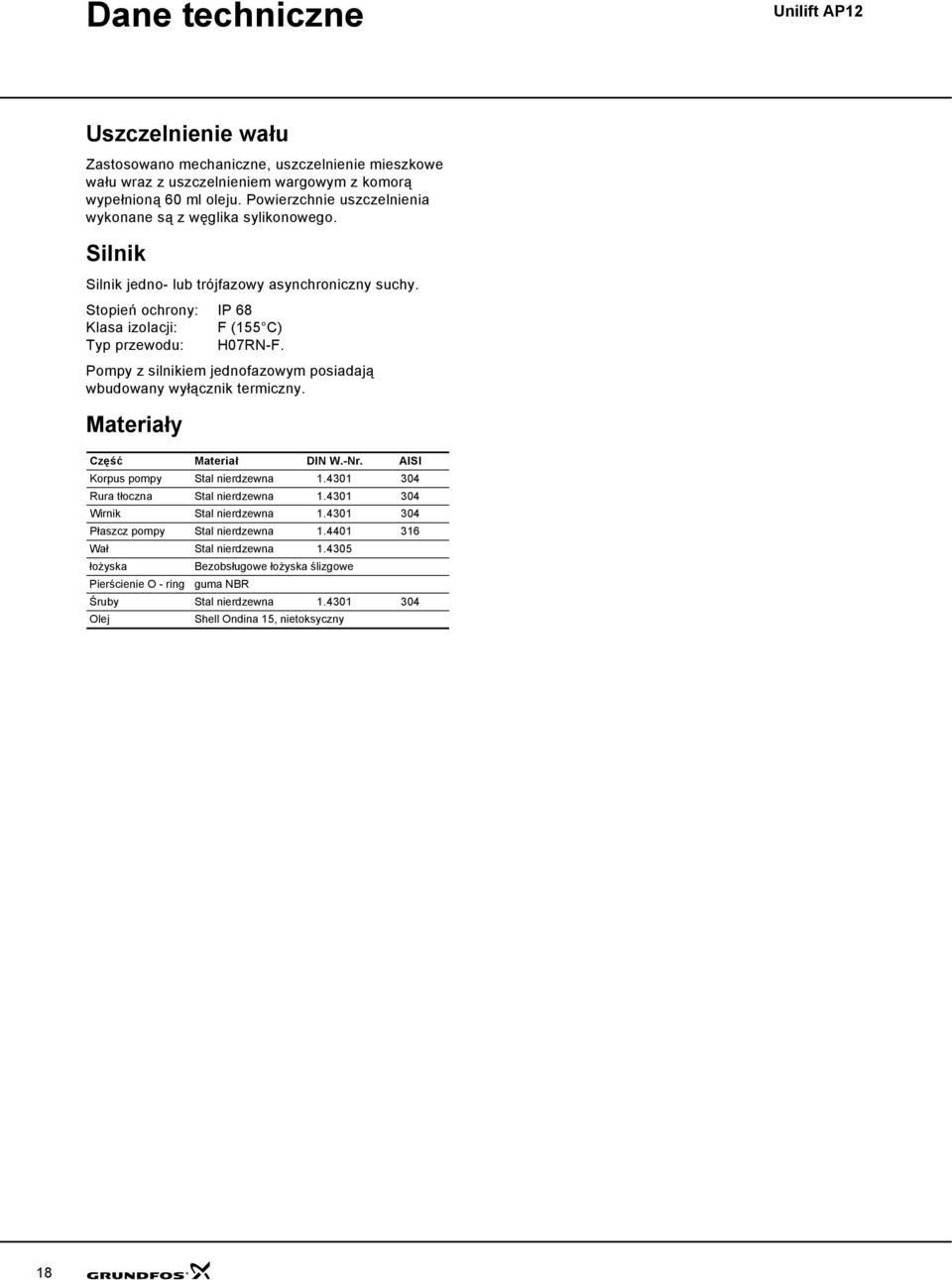

18 Dane techniczne Unilift AP12 Uszczelnienie wału Zastosowano mechaniczne, uszczelnienie mieszkowe wału wraz z uszczelnieniem wargowym z komorą wypełnioną 60 ml oleju. Powierzchnie uszczelnienia wykonane są z węglika sylikonowego. Silnik Silnik jedno- lub trójfazowy asynchroniczny suchy. Stopień ochrony: IP 68 Klasa izolacji: F (155 C) Typ przewodu: H07RN-F. Pompy z silnikiem jednofazowym posiadają wbudowany wyłącznik termiczny. Materiały Część Materiał DIN W.-Nr. AISI Korpus pompy Stal nierdzewna Rura tłoczna Stal nierdzewna Wirnik Stal nierdzewna Płaszcz pompy Stal nierdzewna Wał Stal nierdzewna łożyska Bezobsługowe łożyska ślizgowe Pierścienie O - ring guma NBR Śruby Stal nierdzewna Olej Shell Ondina 15, nietoksyczny 18

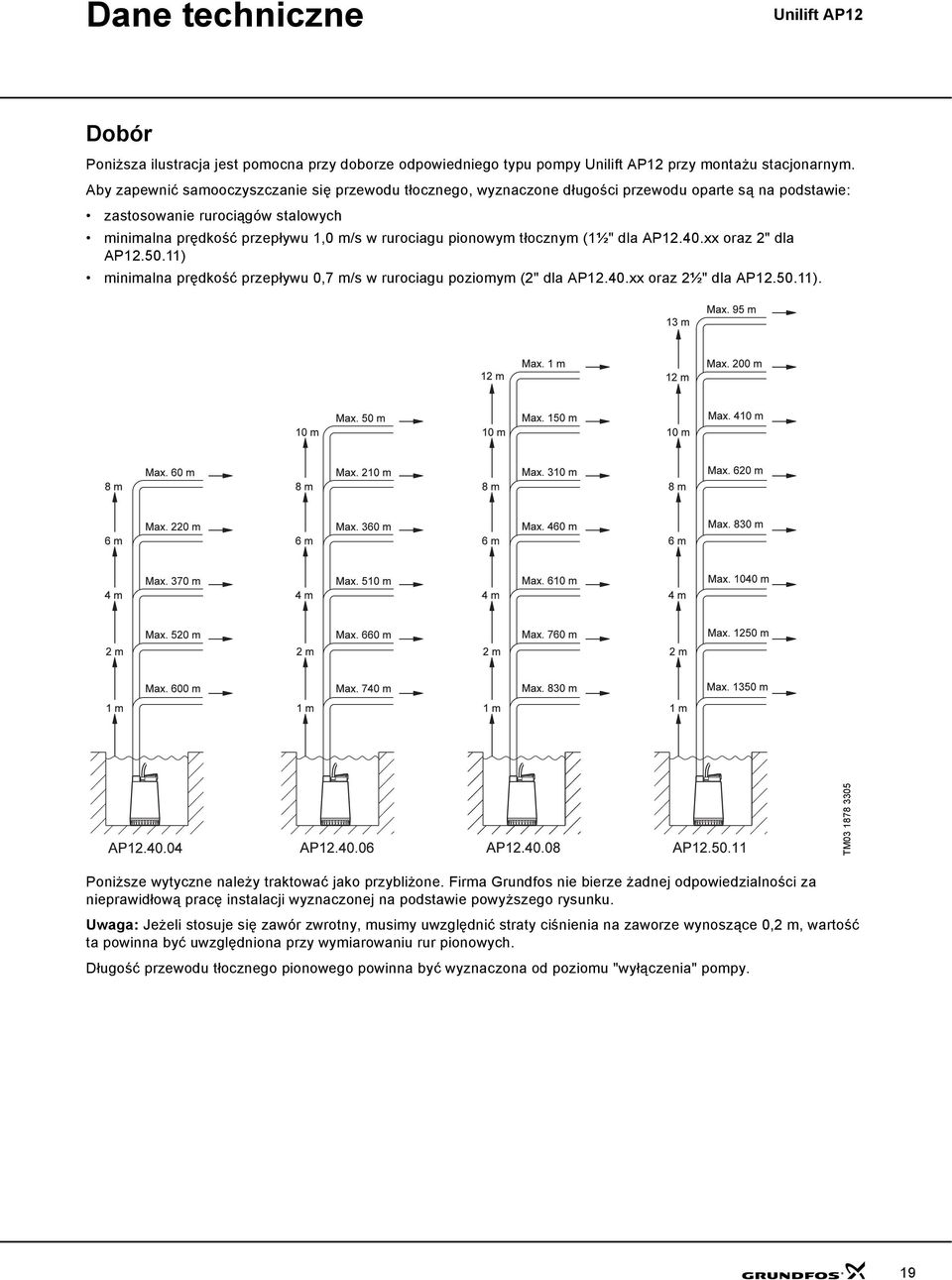

19 Dane techniczne Unilift AP12 Dobór Poniższa ilustracja jest pomocna przy doborze odpowiedniego typu pompy Unilift AP12 przy montażu stacjonarnym. Aby zapewnić samooczyszczanie się przewodu tłocznego, wyznaczone długości przewodu oparte są na podstawie: zastosowanie rurociągów stalowych minimalna prędkość przepływu 1,0 m/s w rurociagu pionowym tłocznym (1½" dla AP12.40.xx oraz 2" dla AP ) minimalna prędkość przepływu 0,7 m/s w rurociagu poziomym (2" dla AP12.40.xx oraz 2½" dla AP ). TM Poniższe wytyczne należy traktować jako przybliżone. Firma Grundfos nie bierze żadnej odpowiedzialności za nieprawidłową pracę instalacji wyznaczonej na podstawie powyższego rysunku. Uwaga: Jeżeli stosuje się zawór zwrotny, musimy uwzględnić straty ciśnienia na zaworze wynoszące 0,2 m, wartość ta powinna być uwzględniona przy wymiarowaniu rur pionowych. Długość przewodu tłocznego pionowego powinna być wyznaczona od poziomu "wyłączenia" pompy. 19

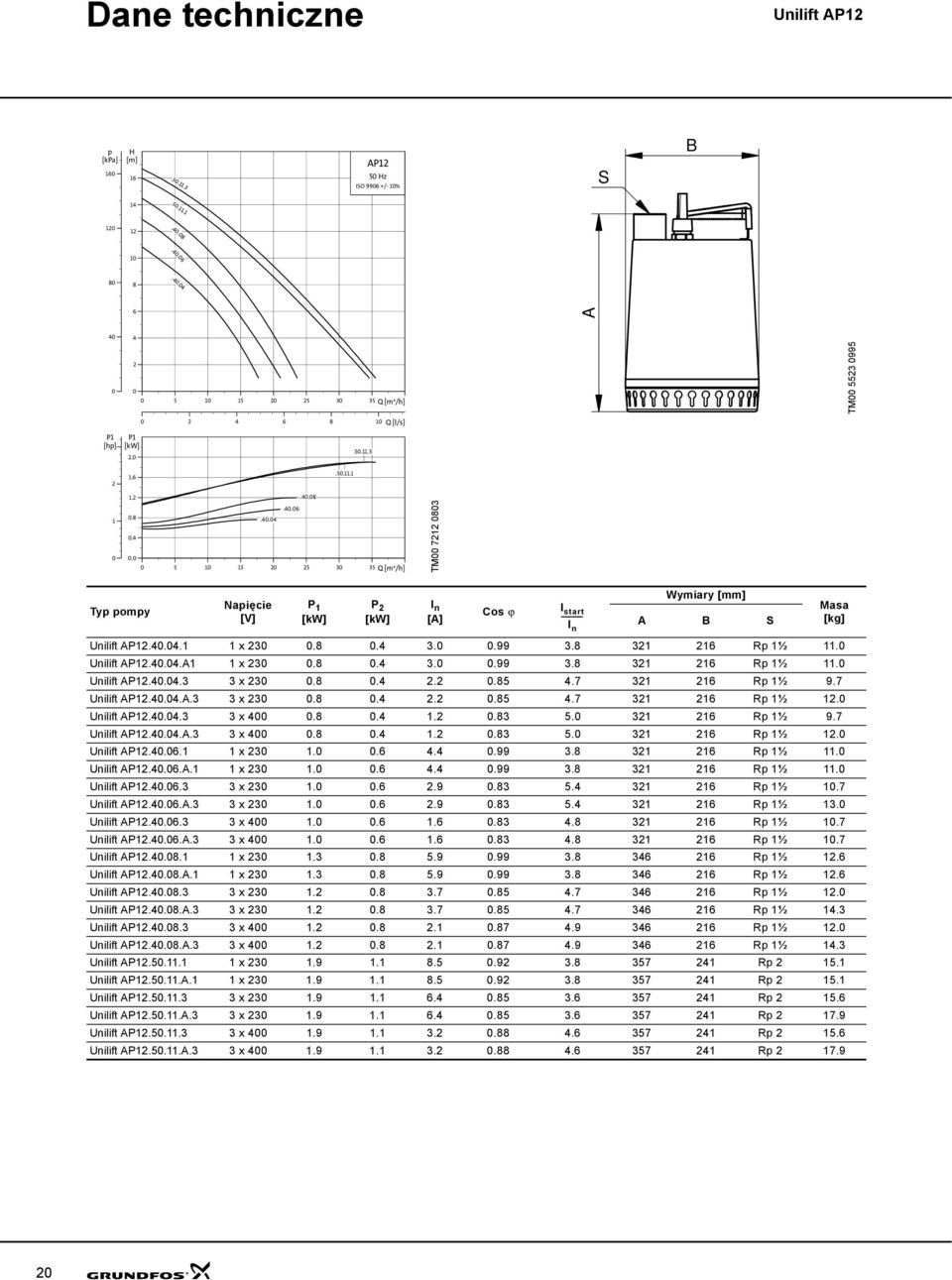

20 Dane techniczne Unilift AP12 p [kpa] 160 H [m] AP12 50 Hz ISO /- 10% S B A Q [m³/h] Q [l/s] TM P1 [hp] P1 [kw] Q [m³/h] TM Typ pompy Napięcie [V] P 1 [kw] P 2 [kw] I n [A] Cos ϕ I start I n Wymiary [mm] A B S Masa [kg] Unilift AP x Rp 1½ 11.0 Unilift AP A1 1 x Rp 1½ 11.0 Unilift AP x Rp 1½ 9.7 Unilift AP A.3 3 x Rp 1½ 12.0 Unilift AP x Rp 1½ 9.7 Unilift AP A.3 3 x Rp 1½ 12.0 Unilift AP x Rp 1½ 11.0 Unilift AP A.1 1 x Rp 1½ 11.0 Unilift AP x Rp 1½ 10.7 Unilift AP A.3 3 x Rp 1½ 13.0 Unilift AP x Rp 1½ 10.7 Unilift AP A.3 3 x Rp 1½ 10.7 Unilift AP x Rp 1½ 12.6 Unilift AP A.1 1 x Rp 1½ 12.6 Unilift AP x Rp 1½ 12.0 Unilift AP A.3 3 x Rp 1½ 14.3 Unilift AP x Rp 1½ 12.0 Unilift AP A.3 3 x Rp 1½ 14.3 Unilift AP x Rp Unilift AP A.1 1 x Rp Unilift AP x Rp Unilift AP A.3 3 x Rp Unilift AP x Rp Unilift AP A.3 3 x Rp

21 Dane techniczne Unilift AP12 Montaż Unilift AP12 min. 600 start ZAŁ. stop WYŁ. min. ø550 TM min. ø800 TM Dopasowanie długości kabla łącznika pływakowego Przy pompach z łącznikiem pływakowym można zmieniać różnicę między załączeniem a wyłączeniem przez skrócenie/wydłużenie swobodnej długości kabla między łącznikiem pływakowym a uchwytem pompy. Wydłużenie swobodnej długości kabla spowoduje zmniejszenie częstotliwości załączania/wyłączania pompy oraz na większą różnicę pomiędzy poziomami. Zmniejszanie swobodnej długości kabla spowoduje częstsze załączanie/wyłączanie pompy oraz na mniejszą różnicę pomiędzy poziomami. Aby pompa była załączana i wyłączana za pomocą łącznika pływakowego, swobodna długość kabla powinna mieć min. 100 mm i maks. 350 mm. Typ pompy Długość kabla min. 100 mm ZAŁ. [mm] WYŁ. [mm] Długość kabla maks. 350 mm ZAŁ. [mm] WYŁ. [mm] Unilift AP

22 Dane techniczne Unilift AP35 Unilift AP35 Unilift AP35 jest jednostopniową, zanurzeniową pompą do tłoczenia wody drenażowej i brudnej. Pompa przeznaczona jest do następujących zastosowań: obniżenie wód gruntowych, opróżnianie studzienek odwadniających, pompowanie wody deszczowej i powierzchniowej ze studzienek zbiorczych z dopływami z rynien dachowych, tuneli itp., opróżnianie zbiorników, basenów, stawów itp., odpompowanie ścieków z pralni i przemysłu z częściami długowłóknistymi, usuwanie ścieków sanitarnych lecz bez fekalii. Temperatura cieczy 0 C do +55 C. Aprobaty VDE, LGA, UL oraz CSA. Automatyczna obsługa Pompa dostarczana jest zarówno do pracy automatycznej lub ręcznej i może być instalowana w instalacjach stacjonarnych lub użyta jako pompa przenośna. Pompa dostępna jest w wersjach: z łącznikiem pływakowym do pracy automatycznej załącz/wyłącz pomiędzy dwoma poziomami (pompy jednofazowe) z odzielnym łącznikiem pływakowym oraz szafą sterowniczą do pracy automatycznej załącz/wyłącz pomiędzy dwoma poziomami (pompy trójfazowe) bez łącznika pływakowego przy pracy ręcznej załącz/wyłącz. Pompy wyposażone w łącznik pływakowy, mogą również pracować w trybie ręcznym załącz/wyłącz. Pod warunkiem, że pływak będzie się zawsze znajdował w najwyższej pozycji. TM Płaszcz i korpus pompy Płaszcz pompy wykonany ze stali nierdzewnej jako jeden element oraz wyposażony w izolowany uchwyt. Sito wlotowe jest przymocowane do obudowy za pomocą zacisku i może być łatwo zdemontowane do czyszczenia. Sito zabezpiecza przed przedostawaniem się dużych cząstek, zapewniając jednocześnie powolny napływ cieczy do pompy. Rura tłoczna posiada dużą liczbę otworów, które umożliwiają wysokosprawne chłodzenie silnika. Rura tłoczna posiada dużą liczbę otworów, które umożliwiają wysokosprawne chłodzenie silnika. W górnej części pompy znajduje się gniazdo do podłączenia kabla zasilającego z wtyczką, co umożliwia szybkie i proste podłączenie. Króciec tłoczny Wszystkie pompy Unilift AP35B wyposażone są w poziome króćce z gwintem zewnętrznym Rp 1½". Wał i łożyska Wał ze stali nierdzewnej obraca się w bezobsługowych wstępnie nasmarowanych tocznych łożyskach kulkowych. Wirnik Pompy typu AP35B wyposażone są w wirnik typu Vortex wykonany ze stali nierdzewnej z zakrzywionymi łopatkami w kształcie litery L i swobodnym przelocie 35 mm. Zakrzywione do tyłu łopatki zmniejszają szkodliwe działanie cząstek stałych i zużycie mocy. Po środku wirnika umieszczona jest nasadka ochronna zabezpieczająca przed osadzaniem się długich elementów włóknistych. TM

23 Dane techniczne Unilift AP35 Uszczelnienie wału Zastosowano mechaniczne, uszczelnienie mieszkowe wału wraz z uszczelnieniem wargowym z komorą wypełnioną 60 ml oleju. Powierzchnie uszczelnienia wykonane są z węglika sylikonowego. Kabel silnika Silnik jedno lub trójfazowy asynchroniczny suchy. Stopień ochrony: IP 68 Klasa izolacji: F (155 C) Typ przewodu: H07RN-F. Pompy z silnikiem jednofazowym posiadają wbudowany wyłącznik termiczny. Materiały Część Materiały DIN W.-Nr. AISI Korpus pompy Stal nierdzewna Rura tłoczna Stal nierdzewna Wirnik Stal nierdzewna Płaszcz pompy Stal nierdzewna Wał Stal nierdzewna łożyska Wytrzymałe, wstępnie nasmarowane łożyska kulkowe Pierścienie O - ring guma NBR Śruby Stal nierdzewna Kable Neopren Olej Shell Ondina 15, nietoksyczny 23

24 Dane techniczne Unilift AP35 Dobór Poniższa ilustracja jest pomocna przy doborze odpowiedniego typu pompy Unilift AP35 przy montażu stacjonarnym. Aby zapewnić samooczyszczanie się przewodu tłocznego, wyznaczone długości przewodu oparte są na podstawie: zastosowanie rurociągów stalowych minimalna prędkość przepływu 1 m/s w rurociągu pionowym (1½") minimalna prędkość przepływu 0,7 m/s w rurociagu poziomym (2"). TM Poniższe wytyczne należy traktować jako przybliżone. Firma Grundfos nie bierze żadnej odpowiedzialności za nieprawidłową pracę instalacji wyznaczonej na podstawie powyższego rysunku. Uwaga: Jeżeli stosuje się zawór zwrotny, musimy uwzględnić straty ciśnienia na zaworze wynoszące 0,2 m, wartość ta powinna być uwzględniona przy wymiarowaniu rur pionowych. Długość przewodu tłocznego pionowego powinna być wyznaczona od poziomu "wyłączenia" pompy. 24

25 Dane techniczne Unilift AP35 p [kpa] 100 H [m] AP V AP35 50 Hz ISO 9906 Annex A S B 9 AP V A Q [m³/h] Q [l/s] TM P1 P1 [hp] [kw] AP V AP V Q [m³/h] TM Typ pompy Napięcie [V] P 1 [kw] P 2 [kw] I n [A] Cos ϕ I start I n Wymiary [mm] A B S Masa [kg] Unilift AP V 1 x Rp 1½ 11.4 Unilift AP A.1.V 1 x Rp 1½ 11.4 Unilift AP V 3 x Rp 1½ 11.1 Unilift AP A.3.V 3 x Rp 1½ 13.4 Unilift AP V 3 x Rp 1½ 11.1 Unilift AP A.3.V 3 x Rp 1½ 13.4 Unilift AP V 1 x Rp 1½ 12.7 Unilift AP A.1.V 1 x Rp 1½ 12.7 Unilift AP V 3 x Rp 1½ 12.1 Unilift AP A.3.V 3 x Rp 1½ 14.4 Unilift AP V 3 x Rp 1½ 12.1 Unilift AP A.3.V 3 x Rp 1½

26 Dane techniczne Unilift AP35 Montaż Unilift AP35 min. 600 ZAŁ. start WYŁ. stop min. ø550 TM min. ø800 TM Dopasowanie długości kabla łącznika pływakowego Przy pompach z łącznikiem pływakowym można zmieniać różnicę między załączeniem a wyłączeniem przez skrócenie/wydłużenie swobodnej długości kabla między łącznikiem pływakowym a uchwytem pompy. Wydłużenie swobodnej długości kabla spowoduje zmniejszenie częstotliwości załączania/wyłączania pompy oraz na większą różnicę pomiędzy poziomami. Zmniejszanie swobodnej długości kabla spowoduje częstsze załączanie/wyłączanie pompy oraz na mniejszą różnicę pomiędzy poziomami. Aby pompa była załączana i wyłączana za pomocą łącznika pływakowego, swobodna długość kabla powinna mieć min. 100 mm i maks. 350 mm. Typ pompy Długość kabla min. 100 mm ZAŁ. [mm] WYŁ. [mm] Długość kabla maks. 350 mm ZAŁ. [mm] WYŁ. [mm] Unilift AP

27 Dane techniczne Unilift AP35B Unilift AP35B Unilift AP35B jest jednostopniową, zanurzeniową pompą do tłoczenia wody brudnej bez fekalii. Pompa przeznaczona jest do następujących zastosowań: obniżenie wód gruntowych, opróżnianie studzienek odwadniających, pompowanie wody deszczowej i powierzchniowej ze studzienek zbiorczych z dopływami z rynien dachowych, tuneli itp., opróżnianie zbiorników, basenów, stawów itp., odpompowanie ścieków z pralni i przemysłu z częściami długowłóknistymi, usuwanie ścieków domowych z osadników i instalacji odszlamiających, usuwanie ścieków sanitarnych lecz bez fekalii. Temperatura cieczy: 0 C do +40 C. Automatyczna obsługa Pompa dostarczana jest zarówno do pracy automatycznej lub ręcznej i może być instalowana w instalacjach stacjonarnych lub użyta jako pompa przenośna. Pompa dostępna jest w wersjach: z łącznikiem pływakowym do pracy automatycznej załącz/wyłącz pomiędzy dwoma poziomami (pompy jednofazowe) bez łącznika pływakowego przy pracy ręcznej załącz/wyłącz. Pompy wyposażone w łącznik pływakowy, mogą również pracować w trybie ręcznym załącz/wyłącz. Pod warunkiem, że pływak będzie się zawsze znajdował w najwyższej pozycji. TM Korpus pompy Konstrukcja korpusu pompy wykonana jest wg unikalnego projektu charakteryzującego zatapialne pompy ściekowe, co umożliwia osiągnięcie niezwykle dużej wysokości podnoszenia. Korpus pompy wykonany jest całkowicie ze stali nierdzewnej, a jego powierzchnia jest gładka. Kształt został zoptymalizowany hydraulicznie, aby umożliwić swobodny przepływ cząsteczek. Podstawa, wlot pompy wraz z korpusem pompy zamocowane są do silnika za pomocą czterech sprężynowych zacisków umożliwiających szybki i łatwy demontaż. Króciec tłoczny Wszystkie pompy Unilift AP35B wyposażone są w poziome króćce z gwintem zewnętrznym Rp 2". Wał i łożyska Wał ze stali nierdzewnej obraca się w bezobsługowych wstępnie nasmarowanych tocznych łożyskach kulkowych. Wirnik Pompy typu AP35B wyposażone są w wirnik typu Vortex wykonany ze stali nierdzewnej z zakrzywionymi łopatkami w kształcie litery L i swobodnym przelocie 35 mm. Zakrzywione do tyłu łopatki zmniejszają szkodliwe działanie cząstek stałych i zużycie mocy. Po środku wirnika umieszczona jest nasadka ochronna zabezpieczająca przed osadzaniem się długich elementów włóknistych. TM

28 Dane techniczne Unilift AP35B Uszczelnienie wału Zastosowano mechaniczne, uszczelnienie mieszkowe wału wraz z uszczelnieniem wargowym z komorą wypełnioną 80 ml oleju. Powierzchnie uszczelnienia wykonane są z węglika sylikonowego. Kabel silnika Silnik jedno- lub trójfazowy asynchroniczny suchy. Stopień ochrony: IP 68 Klasa izolacji: F (155 C) Typ przewodu: H07RN-F. Pompy z silnikiem jednofazowym posiadają wbudowany wyłącznik termiczny. Materiały Część Materiał DIN W.-Nr. AISI Korpus pompy Stal nierdzewna Wirnik Stal nierdzewna Podkładka Stal nierdzewna Nasadka ochronna Novolen 2360 Kx Kompletny silnik Elementy mające kontakt z cieczą: Stal nierdzewna Wał z wirnikiem Stal nierdzewna/silumin Kabel silnika Neopren Pierścienie O - ring guma NBR Sprężyna Stal nierdzewna Wlot pompy Stal nierdzewna Podstawa Poliwęglan Olej Shell Ondina 15, nietoksyczny 28

29 Dane techniczne Unilift AP35B Dobór wielkości Poniższa ilustracja jest pomocna przy doborze odpowiedniego typu pompy Unilift AP35B przy montażu stacjonarnym. Maksymalne długości przewodów zostały wyznaczone, tak aby zachodził proces samooczyszczania rurociągów. Obliczenia dokonano przy następujących założeniach: zastosowanie rurociągów stalowych minimalna prędkość przepływu 1 m/s w rurociągu pionowym (2") minimalna prędkość przepływu 0,7 m/s w rurociagu poziomym (2½") TM Poniższe wytyczne należy traktować jako przybliżone. Firma Grundfos nie bierze żadnej odpowiedzialności za nieprawidłową pracę instalacji wyznaczonej na podstawie powyższego rysunku. Długość przewodu tłocznego pionowego powinna być wyznaczona od poziomu "wyłączenia" pompy. 29

30 Dane techniczne Unilift AP35B p [kpa] 120 H [m] AP35B 50 Hz ISO 9906 Annex A AP35B AP35B AP35B AP35B A S Q [m³/h] Q [l/s] C D TM P1 P1 [hp] [kw] AP35B AP35B AP35B AP35B Q [m³/h] TM Typ pompy Poziom ZAŁ./WYŁ. Napięcie [V] P 1 [kw] P 2 [kw] I n (A) Cos ϕ C [µf] Wymiary [mm] A C D S Masa [kg] Długość kabla i wtyczka Unilift AP35B A1.V 1 x R m z wtyczką typu Schuko Unilift AP35B V 1 x R m z wtyczką typu Schuko Unilift AP35B V 3 x R m bez wtyczki Unilift AP35B A1.V 1 x R m z wtyczką typu Schuko Unilift AP35B V 1 x R m z wtyczką typu Schuko Unilift AP35B V 3 x R m bez wtyczki I start I n min. 600 ZAŁ. start WYŁ. stop min. ø550 TM Typ pompy ZAŁ. [mm] WYŁ. [mm] Unilift AP35B

31 31 Montaż Unilift AP35B Montaż jednej pompy na autozłączu Montaż dwóch pomp na autozłączu TM F C A J G K L N O T E S U Z TM D I M M R P P B Typ pompy Wymiary [mm] A B C D E F G I J K L M N O P R S T U Z Unilift AP35B ø600 ø R 2 ¾" Unilift AP35B ø600 ø R 2 ¾" Typ pompy Wymiary [mm] A B C D E F G I J K L M N O P R S T U Z Unilift AP35B R 2 ¾" Unilift AP35B R 2 ¾" Unilift AP35B Dane techniczne

32 Dane techniczne Unilift AP50 Unilift AP50 Unilift AP50 jest jednostopniową zanurzeniową pompą do tłoczenia wody brudnej i ścieków. Pompa przeznaczona jest do następujących zastosowań: obniżenie wód gruntowych, opróżnianie studzienek odwadniających, pompowanie wody deszczowej i powierzchniowej ze studzienek zbiorczych z dopływami z rynien dachowych, tuneli itp., opróżnianie zbiorników, basenów, stawów itp., odpompowanie ścieków z pralni i przemysłu z częściami długowłóknistymi, usuwanie ścieków domowych z osadników i instalacji odszlamiających, usuwanie ścieków sanitarnych z fekaliami lub bez. Temperatura cieczy: 0 C do +55 C. Aprobaty VDE, LGA, UL oraz CSA. Automatyczna obsługa Pompa dostarczana jest zarówno do pracy automatycznej lub ręcznej i może być instalowana w instalacjach stacjonarnych lub użyta jako pompa przenośna. Pompa dostępna jest w wersjach: z łącznikiem pływakowym do pracy automatycznej załącz/wyłącz pomiędzy dwoma poziomami (pompy jednofazowe) z odzielnym łącznikiem pływakowym oraz szafą sterowniczą do pracy automatycznej załącz/wyłącz pomiędzy dwoma poziomami (pompy trójfazowe) bez łącznika pływakowego przy pracy ręcznej załącz/wyłącz. Pompy wyposażone w łącznik pływakowy, mogą również pracować w trybie ręcznym załącz/wyłącz. Pod warunkiem, że pływak będzie się zawsze znajdował w najwyższej pozycji. TM Płaszcz i korpus pompy Płaszcz pompy wykonany ze stali nierdzewnej jako jeden element oraz wyposażony w izolowany uchwyt. Sito wlotowe jest przymocowane do obudowy za pomocą zacisku i może być łatwo zdemontowane do czyszczenia. Sito zabezpiecza przed przedostawaniem się dużych cząstek, zapewniając jednocześnie powolny napływ cieczy do pompy. W korpusie pompy znajduje się wewnętrzna rura tłoczna, co zapewnia wyższą sprawność. Rura tłoczna posiada dużą liczbę otworów, które umożliwiają wysokosprawne chłodzenie silnika. W górnej części pompy znajduje się gniazdo do podłączenia kabla zasilającego z wtyczką, co umożliwia szybkie i proste podłączenie. Króciec tłoczny Wszystkie pompy Unilift AP50 wyposażone są w pionowe króćce z gwintem zewnętrznym Rp 2". Wał i łożyska Wał ze stali nierdzewnej obraca się w bezobsługowych wstępnie nasmarowanych tocznych łożyskach kulkowych. Wirnik Pompy typu Unilift AP50 wyposażone są w wirnik typu Vortex wykonany ze stali nierdzewnej z zakrzywionymi łopatkami w kształcie litery L i swobodnym przelocie 50 mm. Zakrzywione do tyłu łopatki zmniejszają szkodliwe działanie cząstek stałych i zużycie mocy. Po środku wirnika umieszczona jest nasadka ochronna zabezpieczająca przed osadzaniem się długich elementów włóknistych. TM

33 Dane techniczne Unilift AP50 Uszczelnienie wału Zastosowano mechaniczne, uszczelnienie mieszkowe wału wraz z uszczelnieniem wargowym z komorą wypełnioną 60 ml oleju. Powierzchnie uszczelnienia wykonane są z węglika sylikonowego. Silnik Silnik jedno- lub trójfazowy asynchroniczny suchy. Stopień ochrony: IP 68 Klasa izolacji: F (155 C) Typ przewodu: H07RN-F. Pompy z silnikiem jednofazowym posiadają wbudowany wyłącznik termiczny. Materiały Część Materiał DIN W.-Nr. AISI Korpus pompy Stal nierdzewna Rura tłoczna Stal nierdzewna Wirnik Stal nierdzewna Płaszcz pompy Stal nierdzewna Wał Stal nierdzewna łożyska Wytrzymałe, wstępnie nasmarowane łożyska kulkowe Pierścienie O - ring guma NBR Śruby Stal nierdzewna Kable Neopren Olej Shell Ondina 15, nietoksyczny 33

34 Dane techniczne Unilift AP50 Dobór Poniższa ilustracja jest pomocna przy doborze odpowiedniego typu pompy Unilift AP50 przy montażu stacjonarnym. Aby zapewnić samooczyszczanie się przewodu tłocznego, wyznaczone długości przewodu oparte są na podstawie: zastosowanie rurociągów stalowych minimalna prędkość przepływu 1 m/s w rurociągu pionowym (2") minimalna prędkość przepływu 0,7 m/s w rurociagu poziomym (2½"). TM Poniższe wytyczne należy traktować jako przybliżone. Firma Grundfos nie bierze żadnej odpowiedzialności za nieprawidłową pracę instalacji wyznaczonej na podstawie powyższego rysunku. Uwaga: Jeżeli stosuje się zawór zwrotny, musimy uwzględnić straty ciśnienia na zaworze wynoszące 0,2 m, wartość ta powinna być uwzględniona przy wymiarowaniu rur pionowych. Długość przewodu tłocznego pionowego powinna być wyznaczona od poziomu "wyłączenia" pompy. 34

35 Dane techniczne Unilift AP50 p [kpa] 100 H [m] AP V AP V AP50 50 Hz ISO 9906 Annex A S B 9 AP V A Q [m³/h] Q [l/s] TM P1 [hp] P1 [kw] AP V 1.2 AP V AP V Q [m³/h] TM Typ pompy Napięcie [V] P 1 [kw] P 2 [kw] I n [A] Cos φ I start I n Wymiary [mm] A B S Masa [kg] Unilift AP V 1 x Rp Unilift AP A.1.V 1 x Rp Unilift AP V 3 x Rp Unilift AP A.3.V 3 x Rp Unilift AP V 3 x Rp Unilift AP A.3.V 3 x Rp Unilift AP V 1 x Rp Unilift AP A.1.V 1 x Rp Unilift AP V 3 x Rp Unilift AP A.3.V 3 x Rp Unilift AP V 3 x Rp Unilift AP A.3.V 3 x Rp

36 Dane techniczne Unilift AP50 Montaż Unilift AP50 min. 600 ZAŁ. start WYŁ. stop min. ø550 TM min. ø800 TM Dopasowanie długości kabla łącznika pływakowego Przy pompach z łącznikiem pływakowym można zmieniać różnicę między załączeniem a wyłączeniem przez skrócenie/wydłużenie swobodnej długości kabla między łącznikiem pływakowym a uchwytem pompy. Wydłużenie swobodnej długości kabla spowoduje zmniejszenie częstotliwości załączania/wyłączania pompy oraz na większą różnicę pomiędzy poziomami. Zmniejszanie swobodnej długości kabla spowoduje częstsze załączanie/wyłączanie pompy oraz na mniejszą różnicę pomiędzy poziomami. Aby pompa była załączana i wyłączana za pomocą łącznika pływakowego, swobodna długość kabla powinna mieć min. 100 mm i maks. 350 mm. Typ pompy Długość kabla min. 100 mm ZAŁ. [mm] WYŁ. [mm] Długość kabla maks. 350 mm ZAŁ. [mm] WYŁ. [mm] Unilift AP

37 Dane techniczne Unilift AP50B Unilift AP50B Unilift AP50B jest jednostopniową, zanurzeniową pompą do tłoczenia wody brudnej i ścieków. Pompa przeznaczona jest do następujących zastosowań: obniżenie wód gruntowych, opróżnianie studzienek odwadniających, pompowanie wody deszczowej i powierzchniowej ze studzienek zbiorczych z dopływami z rynien dachowych, tuneli itp., opróżnianie zbiorników, basenów, stawów itp., odpompowanie ścieków z pralni i przemysłu z częściami długowłóknistymi, usuwanie ścieków domowych z osadników i instalacji odszlamiających, usuwanie ścieków sanitarnych lecz bez fekalii. Temperatura cieczy: 0 C do +40 C. Automatyczna obsługa Pompa dostarczana jest zarówno do pracy automatycznej lub ręcznej i może być instalowana w instalacjach stacjonarnych lub użyta jako pompa przenośna. Pompa dostępna jest w wersjach: z łącznikiem pływakowym do pracy automatycznej załącz/wyłącz pomiędzy dwoma poziomami (pompy jednofazowe) bez łącznika pływakowego przy pracy ręcznej załącz/wyłącz. Pompy wyposażone w łącznik pływakowy, mogą również pracować w trybie ręcznym załącz/wyłącz. Pod warunkiem, że pływak będzie się zawsze znajdował w najwyższej pozycji. TM Korpus pompy Konstrukcja korpusu pompy umożliwia tłoczenie ścieków nawet przy dużych wysokościach podnoszenia. Korpus pompy wykonany jest całkowicie ze stali nierdzewnej, a jego powierzchnia jest gładka. Kształt został zoptymalizowany hydraulicznie, aby umożliwić swobodny przepływ cząsteczek. Podstawa, wlot pompy wraz z korpusem pompy zamocowane są do silnika za pomocą czterech sprężynowych zacisków umożliwiających szybki i łatwy demontaż. Króciec tłoczny Wszystkie pompy Unilift AP50B wyposażone są w poziome króćce z gwintem zewnętrznym Rp 2". Wał i łożyska Wał ze stali nierdzewnej obraca się w bezobsługowych wstępnie nasmarowanych tocznych łożyskach kulkowych. Wirnik Pompy typu AP35B wyposażone są w wirnik typu Vortex wykonany ze stali nierdzewnej z zakrzywionymi łopatkami w kształcie litery L i swobodnym przelocie 50 mm. Zakrzywione do tyłu łopatki zmniejszają szkodliwe działanie cząstek stałych i zużycie mocy. Po środku wirnika umieszczona jest nasadka ochronna zabezpieczająca przed osadzaniem się długich elementów włóknistych. TM
