MODUŁOWE URZĄDZENIE PRÓśNIOWE DO BADAŃ PROCESÓW PVD I CVD ORAZ PILOTOWYCH WDROśEŃ TECHNOLOGII PRZEMYSŁOWYCH

Transkrypt

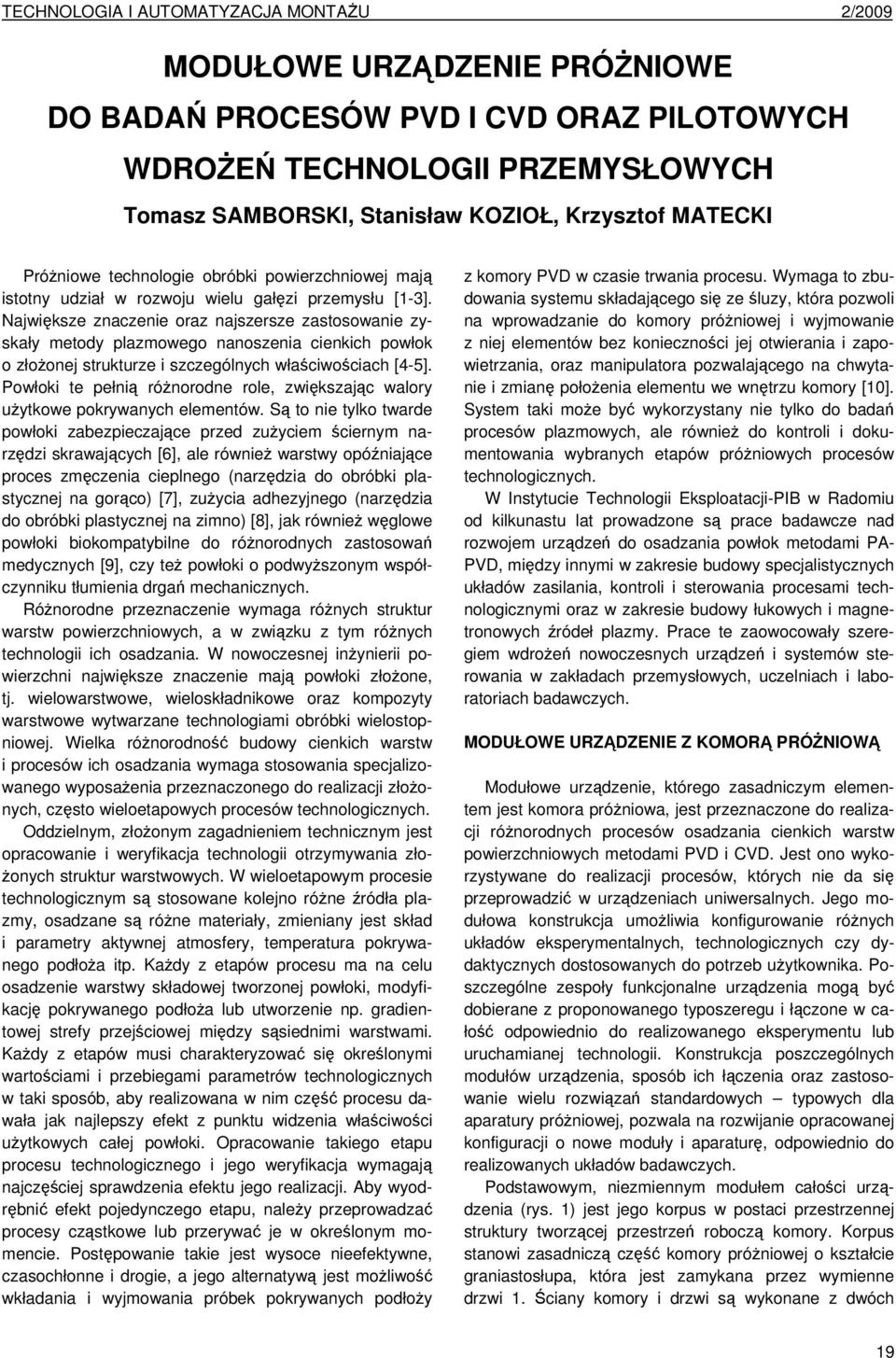

1 MODUŁOWE URZĄDZENIE PRÓśNIOWE DO BADAŃ PROCESÓW PVD I CVD ORAZ PILOTOWYCH WDROśEŃ TECHNOLOGII PRZEMYSŁOWYCH Tomasz SAMBORSKI, Stanisław KOZIOŁ, Krzysztof MATECKI PróŜniowe technologie obróbki powierzchniowej mają istotny udział w rozwoju wielu gałęzi przemysłu [1-3]. Największe znaczenie oraz najszersze zastosowanie zyskały metody plazmowego nanoszenia cienkich powłok o złoŝonej strukturze i szczególnych właściwościach [4-5]. Powłoki te pełnią róŝnorodne role, zwiększając walory uŝytkowe pokrywanych elementów. Są to nie tylko twarde powłoki zabezpieczające przed zuŝyciem ściernym narzędzi skrawających [6], ale równieŝ warstwy opóźniające proces zmęczenia cieplnego (narzędzia do obróbki plastycznej na gorąco) [7], zuŝycia adhezyjnego (narzędzia do obróbki plastycznej na zimno) [8], jak równieŝ węglowe powłoki biokompatybilne do róŝnorodnych zastosowań medycznych [9], czy teŝ powłoki o podwyŝszonym współczynniku tłumienia drgań mechanicznych. RóŜnorodne przeznaczenie wymaga róŝnych struktur warstw powierzchniowych, a w związku z tym róŝnych technologii ich osadzania. W nowoczesnej inŝynierii powierzchni największe znaczenie mają powłoki złoŝone, tj. wielowarstwowe, wieloskładnikowe oraz kompozyty warstwowe wytwarzane technologiami obróbki wielostopniowej. Wielka róŝnorodność budowy cienkich warstw i procesów ich osadzania wymaga stosowania specjalizowanego wyposaŝenia przeznaczonego do realizacji złoŝonych, często wieloetapowych procesów technologicznych. Oddzielnym, złoŝonym zagadnieniem technicznym jest opracowanie i weryfikacja technologii otrzymywania zło- Ŝonych struktur warstwowych. W wieloetapowym procesie technologicznym są stosowane kolejno róŝne źródła plazmy, osadzane są róŝne materiały, zmieniany jest skład i parametry aktywnej atmosfery, temperatura pokrywanego podłoŝa itp. KaŜdy z etapów procesu ma na celu osadzenie warstwy składowej tworzonej powłoki, modyfikację pokrywanego podłoŝa lub utworzenie np. gradientowej strefy przejściowej między sąsiednimi warstwami. KaŜdy z etapów musi charakteryzować się określonymi wartościami i przebiegami parametrów technologicznych w taki sposób, aby realizowana w nim część procesu dawała jak najlepszy efekt z punktu widzenia właściwości uŝytkowych całej powłoki. Opracowanie takiego etapu procesu technologicznego i jego weryfikacja wymagają najczęściej sprawdzenia efektu jego realizacji. Aby wyodrębnić efekt pojedynczego etapu, naleŝy przeprowadzać procesy cząstkowe lub przerywać je w określonym momencie. Postępowanie takie jest wysoce nieefektywne, czasochłonne i drogie, a jego alternatywą jest moŝliwość wkładania i wyjmowania próbek pokrywanych podłoŝy z komory PVD w czasie trwania procesu. Wymaga to zbudowania systemu składającego się ze śluzy, która pozwoli na wprowadzanie do komory próŝniowej i wyjmowanie z niej elementów bez konieczności jej otwierania i zapowietrzania, oraz manipulatora pozwalającego na chwytanie i zmianę połoŝenia elementu we wnętrzu komory [10]. System taki moŝe być wykorzystany nie tylko do badań procesów plazmowych, ale równieŝ do kontroli i dokumentowania wybranych etapów próŝniowych procesów technologicznych. W Instytucie Technologii Eksploatacji-PIB w Radomiu od kilkunastu lat prowadzone są prace badawcze nad rozwojem urządzeń do osadzania powłok metodami PA- PVD, między innymi w zakresie budowy specjalistycznych układów zasilania, kontroli i sterowania procesami technologicznymi oraz w zakresie budowy łukowych i magnetronowych źródeł plazmy. Prace te zaowocowały szeregiem wdroŝeń nowoczesnych urządzeń i systemów sterowania w zakładach przemysłowych, uczelniach i laboratoriach badawczych. MODUŁOWE URZĄDZENIE Z KOMORĄ PRÓśNIOWĄ Modułowe urządzenie, którego zasadniczym elementem jest komora próŝniowa, jest przeznaczone do realizacji róŝnorodnych procesów osadzania cienkich warstw powierzchniowych metodami PVD i CVD. Jest ono wykorzystywane do realizacji procesów, których nie da się przeprowadzić w urządzeniach uniwersalnych. Jego modułowa konstrukcja umoŝliwia konfigurowanie róŝnych układów eksperymentalnych, technologicznych czy dydaktycznych dostosowanych do potrzeb uŝytkownika. Poszczególne zespoły funkcjonalne urządzenia mogą być dobierane z proponowanego typoszeregu i łączone w całość odpowiednio do realizowanego eksperymentu lub uruchamianej technologii. Konstrukcja poszczególnych modułów urządzenia, sposób ich łączenia oraz zastosowanie wielu rozwiązań standardowych typowych dla aparatury próŝniowej, pozwala na rozwijanie opracowanej konfiguracji o nowe moduły i aparaturę, odpowiednio do realizowanych układów badawczych. Podstawowym, niezmiennym modułem całości urządzenia (rys. 1) jest jego korpus w postaci przestrzennej struktury tworzącej przestrzeń roboczą komory. Korpus stanowi zasadniczą część komory próŝniowej o kształcie graniastosłupa, która jest zamykana przez wymienne drzwi 1. Ściany komory i drzwi są wykonane z dwóch 19

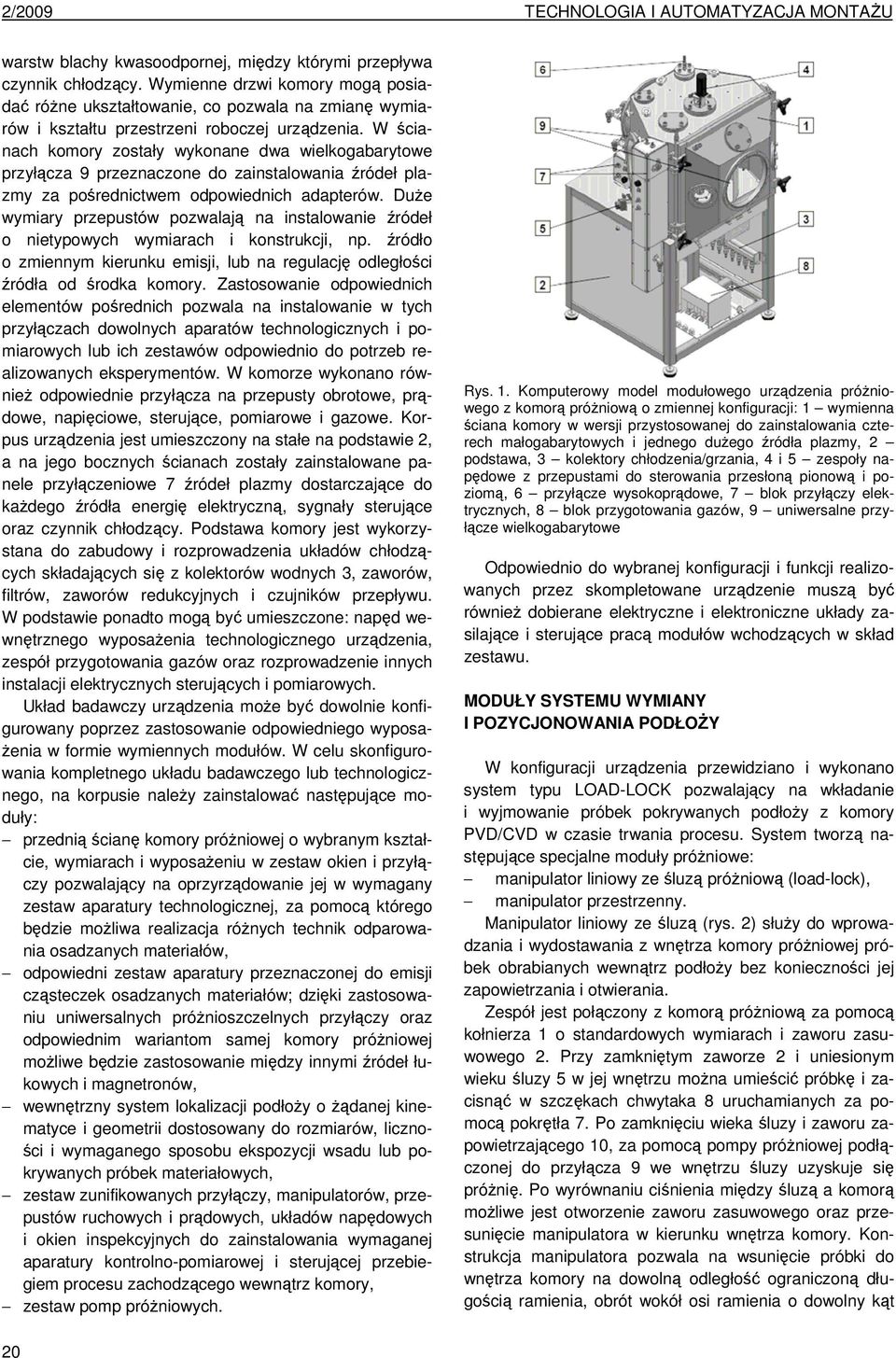

2 2/2009 TECHNOLOGIA I AUTOMATYZACJA MONTAśU warstw blachy kwasoodpornej, między którymi przepływa czynnik chłodzący. Wymienne drzwi komory mogą posiadać róŝne ukształtowanie, co pozwala na zmianę wymiarów i kształtu przestrzeni roboczej urządzenia. W ścianach komory zostały wykonane dwa wielkogabarytowe przyłącza 9 przeznaczone do zainstalowania źródeł plazmy za pośrednictwem odpowiednich adapterów. DuŜe wymiary przepustów pozwalają na instalowanie źródeł o nietypowych wymiarach i konstrukcji, np. źródło o zmiennym kierunku emisji, lub na regulację odległości źródła od środka komory. Zastosowanie odpowiednich elementów pośrednich pozwala na instalowanie w tych przyłączach dowolnych aparatów technologicznych i pomiarowych lub ich zestawów odpowiednio do potrzeb realizowanych eksperymentów. W komorze wykonano równieŝ odpowiednie przyłącza na przepusty obrotowe, prądowe, napięciowe, sterujące, pomiarowe i gazowe. Korpus urządzenia jest umieszczony na stałe na podstawie 2, a na jego bocznych ścianach zostały zainstalowane panele przyłączeniowe 7 źródeł plazmy dostarczające do kaŝdego źródła energię elektryczną, sygnały sterujące oraz czynnik chłodzący. Podstawa komory jest wykorzystana do zabudowy i rozprowadzenia układów chłodzących składających się z kolektorów wodnych 3, zaworów, filtrów, zaworów redukcyjnych i czujników przepływu. W podstawie ponadto mogą być umieszczone: napęd wewnętrznego wyposaŝenia technologicznego urządzenia, zespół przygotowania gazów oraz rozprowadzenie innych instalacji elektrycznych sterujących i pomiarowych. Układ badawczy urządzenia moŝe być dowolnie konfigurowany poprzez zastosowanie odpowiedniego wyposa- Ŝenia w formie wymiennych modułów. W celu skonfigurowania kompletnego układu badawczego lub technologicznego, na korpusie naleŝy zainstalować następujące moduły: przednią ścianę komory próŝniowej o wybranym kształcie, wymiarach i wyposaŝeniu w zestaw okien i przyłączy pozwalający na oprzyrządowanie jej w wymagany zestaw aparatury technologicznej, za pomocą którego będzie moŝliwa realizacja róŝnych technik odparowania osadzanych materiałów, odpowiedni zestaw aparatury przeznaczonej do emisji cząsteczek osadzanych materiałów; dzięki zastosowaniu uniwersalnych próŝnioszczelnych przyłączy oraz odpowiednim wariantom samej komory próŝniowej moŝliwe będzie zastosowanie między innymi źródeł łukowych i magnetronów, wewnętrzny system lokalizacji podłoŝy o Ŝądanej kinematyce i geometrii dostosowany do rozmiarów, liczności i wymaganego sposobu ekspozycji wsadu lub pokrywanych próbek materiałowych, zestaw zunifikowanych przyłączy, manipulatorów, przepustów ruchowych i prądowych, układów napędowych i okien inspekcyjnych do zainstalowania wymaganej aparatury kontrolno-pomiarowej i sterującej przebiegiem procesu zachodzącego wewnątrz komory, zestaw pomp próŝniowych. Rys. 1. Komputerowy model modułowego urządzenia próŝniowego z komorą próŝniową o zmiennej konfiguracji: 1 wymienna ściana komory w wersji przystosowanej do zainstalowania czterech małogabarytowych i jednego duŝego źródła plazmy, 2 podstawa, 3 kolektory chłodzenia/grzania, 4 i 5 zespoły napędowe z przepustami do sterowania przesłoną pionową i poziomą, 6 przyłącze wysokoprądowe, 7 blok przyłączy elektrycznych, 8 blok przygotowania gazów, 9 uniwersalne przyłącze wielkogabarytowe Odpowiednio do wybranej konfiguracji i funkcji realizowanych przez skompletowane urządzenie muszą być równieŝ dobierane elektryczne i elektroniczne układy zasilające i sterujące pracą modułów wchodzących w skład zestawu. MODUŁY SYSTEMU WYMIANY I POZYCJONOWANIA PODŁOśY W konfiguracji urządzenia przewidziano i wykonano system typu LOAD-LOCK pozwalający na wkładanie i wyjmowanie próbek pokrywanych podłoŝy z komory PVD/CVD w czasie trwania procesu. System tworzą następujące specjalne moduły próŝniowe: manipulator liniowy ze śluzą próŝniową (load-lock), manipulator przestrzenny. Manipulator liniowy ze śluzą (rys. 2) słuŝy do wprowadzania i wydostawania z wnętrza komory próŝniowej próbek obrabianych wewnątrz podłoŝy bez konieczności jej zapowietrzania i otwierania. Zespół jest połączony z komorą próŝniową za pomocą kołnierza 1 o standardowych wymiarach i zaworu zasuwowego 2. Przy zamkniętym zaworze 2 i uniesionym wieku śluzy 5 w jej wnętrzu moŝna umieścić próbkę i zacisnąć w szczękach chwytaka 8 uruchamianych za pomocą pokrętła 7. Po zamknięciu wieka śluzy i zaworu zapowietrzającego 10, za pomocą pompy próŝniowej podłączonej do przyłącza 9 we wnętrzu śluzy uzyskuje się próŝnię. Po wyrównaniu ciśnienia między śluzą a komorą moŝliwe jest otworzenie zaworu zasuwowego oraz przesunięcie manipulatora w kierunku wnętrza komory. Konstrukcja manipulatora pozwala na wsunięcie próbki do wnętrza komory na dowolną odległość ograniczoną długością ramienia, obrót wokół osi ramienia o dowolny kąt 20

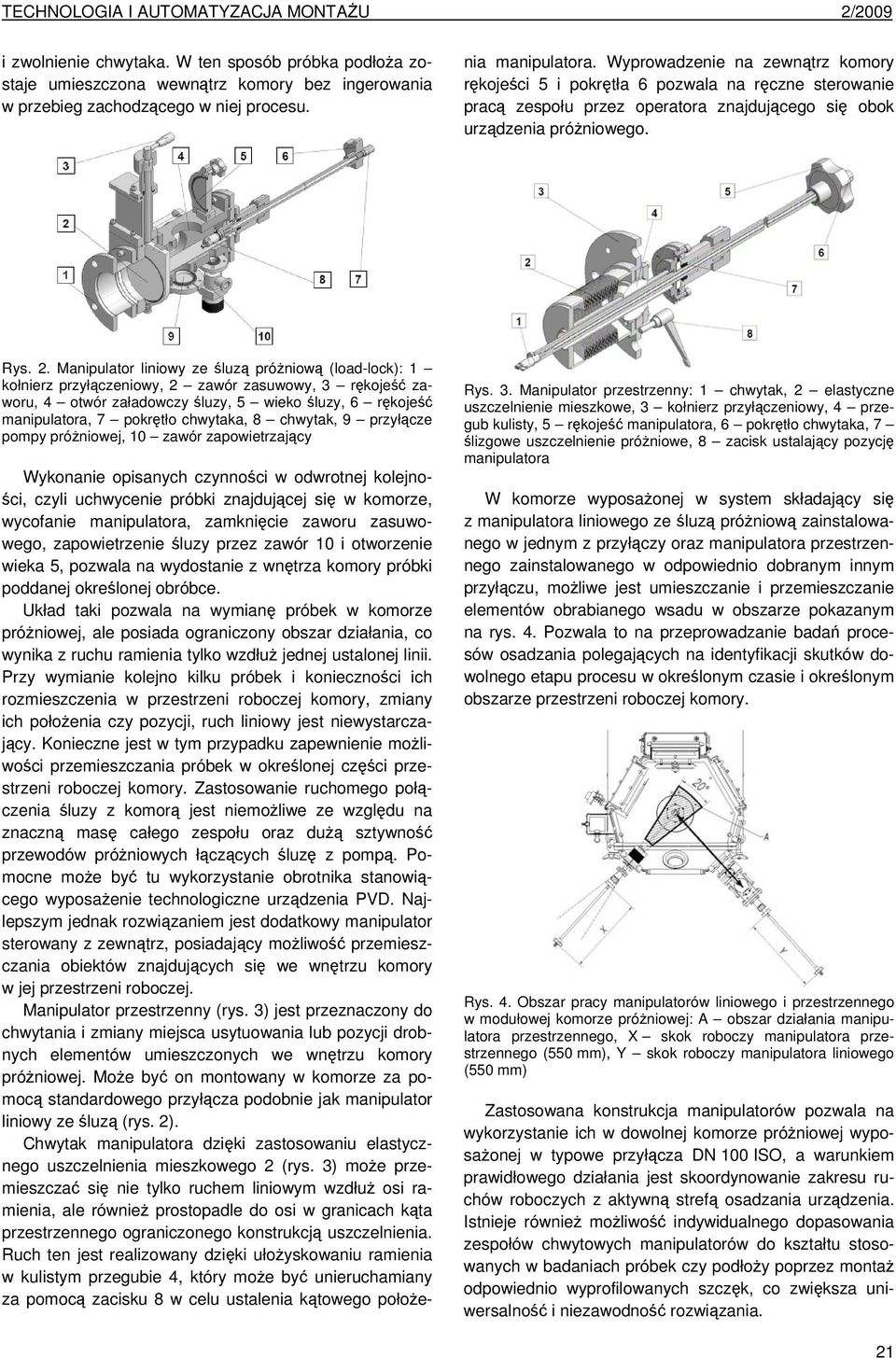

3 i zwolnienie chwytaka. W ten sposób próbka podłoŝa zostaje umieszczona wewnątrz komory bez ingerowania w przebieg zachodzącego w niej procesu. Wykonanie opisanych czynności w odwrotnej kolejności, czyli uchwycenie próbki znajdującej się w komorze, wycofanie manipulatora, zamknięcie zaworu zasuwowego, zapowietrzenie śluzy przez zawór 10 i otworzenie wieka 5, pozwala na wydostanie z wnętrza komory próbki poddanej określonej obróbce. Układ taki pozwala na wymianę próbek w komorze próŝniowej, ale posiada ograniczony obszar działania, co wynika z ruchu ramienia tylko wzdłuŝ jednej ustalonej linii. Przy wymianie kolejno kilku próbek i konieczności ich rozmieszczenia w przestrzeni roboczej komory, zmiany ich połoŝenia czy pozycji, ruch liniowy jest niewystarczający. Konieczne jest w tym przypadku zapewnienie moŝliwości przemieszczania próbek w określonej części przestrzeni roboczej komory. Zastosowanie ruchomego połączenia śluzy z komorą jest niemoŝliwe ze względu na znaczną masę całego zespołu oraz duŝą sztywność przewodów próŝniowych łączących śluzę z pompą. Pomocne moŝe być tu wykorzystanie obrotnika stanowiącego wyposaŝenie technologiczne urządzenia PVD. Najlepszym jednak rozwiązaniem jest dodatkowy manipulator sterowany z zewnątrz, posiadający moŝliwość przemieszczania obiektów znajdujących się we wnętrzu komory w jej przestrzeni roboczej. Manipulator przestrzenny (rys. 3) jest przeznaczony do chwytania i zmiany miejsca usytuowania lub pozycji drobnych elementów umieszczonych we wnętrzu komory próŝniowej. MoŜe być on montowany w komorze za pomocą standardowego przyłącza podobnie jak manipulator liniowy ze śluzą (rys. 2). Chwytak manipulatora dzięki zastosowaniu elastycznego uszczelnienia mieszkowego 2 (rys. 3) moŝe przemieszczać się nie tylko ruchem liniowym wzdłuŝ osi ramienia, ale równieŝ prostopadle do osi w granicach kąta przestrzennego ograniczonego konstrukcją uszczelnienia. Ruch ten jest realizowany dzięki ułoŝyskowaniu ramienia w kulistym przegubie 4, który moŝe być unieruchamiany za pomocą zacisku 8 w celu ustalenia kątowego połoŝenia manipulatora. Wyprowadzenie na zewnątrz komory rękojeści 5 i pokrętła 6 pozwala na ręczne sterowanie pracą zespołu przez operatora znajdującego się obok urządzenia próŝniowego. Rys. 2. Manipulator liniowy ze śluzą próŝniową (load-lock): 1 kołnierz przyłączeniowy, 2 zawór zasuwowy, 3 rękojeść zaworu, 4 otwór załadowczy śluzy, 5 wieko śluzy, 6 rękojeść manipulatora, 7 pokrętło chwytaka, 8 chwytak, 9 przyłącze pompy próŝniowej, 10 zawór zapowietrzający Rys. 3. Manipulator przestrzenny: 1 chwytak, 2 elastyczne uszczelnienie mieszkowe, 3 kołnierz przyłączeniowy, 4 przegub kulisty, 5 rękojeść manipulatora, 6 pokrętło chwytaka, 7 ślizgowe uszczelnienie próŝniowe, 8 zacisk ustalający pozycję manipulatora W komorze wyposaŝonej w system składający się z manipulatora liniowego ze śluzą próŝniową zainstalowanego w jednym z przyłączy oraz manipulatora przestrzennego zainstalowanego w odpowiednio dobranym innym przyłączu, moŝliwe jest umieszczanie i przemieszczanie elementów obrabianego wsadu w obszarze pokazanym na rys. 4. Pozwala to na przeprowadzanie badań procesów osadzania polegających na identyfikacji skutków dowolnego etapu procesu w określonym czasie i określonym obszarze przestrzeni roboczej komory. Rys. 4. Obszar pracy manipulatorów liniowego i przestrzennego w modułowej komorze próŝniowej: A obszar działania manipulatora przestrzennego, X skok roboczy manipulatora przestrzennego (550 mm), Y skok roboczy manipulatora liniowego (550 mm) Zastosowana konstrukcja manipulatorów pozwala na wykorzystanie ich w dowolnej komorze próŝniowej wyposaŝonej w typowe przyłącza DN 100 ISO, a warunkiem prawidłowego działania jest skoordynowanie zakresu ruchów roboczych z aktywną strefą osadzania urządzenia. Istnieje równieŝ moŝliwość indywidualnego dopasowania zespołów chwytowych manipulatorów do kształtu stosowanych w badaniach próbek czy podłoŝy poprzez montaŝ odpowiednio wyprofilowanych szczęk, co zwiększa uniwersalność i niezawodność rozwiązania. 21

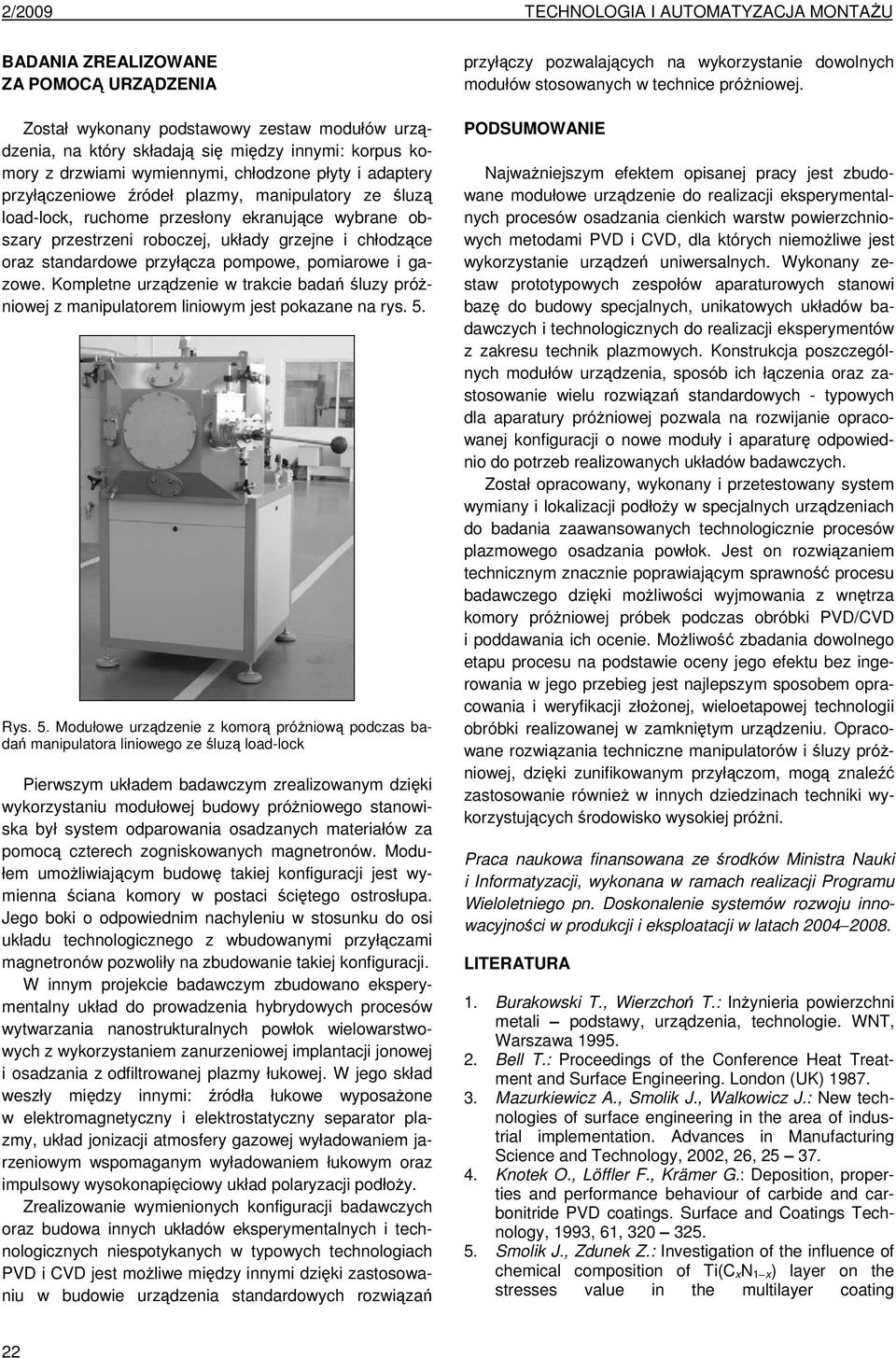

4 2/2009 TECHNOLOGIA I AUTOMATYZACJA MONTAśU BADANIA ZREALIZOWANE ZA POMOCĄ URZĄDZENIA Został wykonany podstawowy zestaw modułów urządzenia, na który składają się między innymi: korpus komory z drzwiami wymiennymi, chłodzone płyty i adaptery przyłączeniowe źródeł plazmy, manipulatory ze śluzą load-lock, ruchome przesłony ekranujące wybrane obszary przestrzeni roboczej, układy grzejne i chłodzące oraz standardowe przyłącza pompowe, pomiarowe i gazowe. Kompletne urządzenie w trakcie badań śluzy próŝniowej z manipulatorem liniowym jest pokazane na rys. 5. Rys. 5. Modułowe urządzenie z komorą próŝniową podczas badań manipulatora liniowego ze śluzą load-lock Pierwszym układem badawczym zrealizowanym dzięki wykorzystaniu modułowej budowy próŝniowego stanowiska był system odparowania osadzanych materiałów za pomocą czterech zogniskowanych magnetronów. Modułem umoŝliwiającym budowę takiej konfiguracji jest wymienna ściana komory w postaci ściętego ostrosłupa. Jego boki o odpowiednim nachyleniu w stosunku do osi układu technologicznego z wbudowanymi przyłączami magnetronów pozwoliły na zbudowanie takiej konfiguracji. W innym projekcie badawczym zbudowano eksperymentalny układ do prowadzenia hybrydowych procesów wytwarzania nanostrukturalnych powłok wielowarstwowych z wykorzystaniem zanurzeniowej implantacji jonowej i osadzania z odfiltrowanej plazmy łukowej. W jego skład weszły między innymi: źródła łukowe wyposaŝone w elektromagnetyczny i elektrostatyczny separator plazmy, układ jonizacji atmosfery gazowej wyładowaniem jarzeniowym wspomaganym wyładowaniem łukowym oraz impulsowy wysokonapięciowy układ polaryzacji podłoŝy. Zrealizowanie wymienionych konfiguracji badawczych oraz budowa innych układów eksperymentalnych i technologicznych niespotykanych w typowych technologiach PVD i CVD jest moŝliwe między innymi dzięki zastosowaniu w budowie urządzenia standardowych rozwiązań przyłączy pozwalających na wykorzystanie dowolnych modułów stosowanych w technice próŝniowej. PODSUMOWANIE NajwaŜniejszym efektem opisanej pracy jest zbudowane modułowe urządzenie do realizacji eksperymentalnych procesów osadzania cienkich warstw powierzchniowych metodami PVD i CVD, dla których niemoŝliwe jest wykorzystanie urządzeń uniwersalnych. Wykonany zestaw prototypowych zespołów aparaturowych stanowi bazę do budowy specjalnych, unikatowych układów badawczych i technologicznych do realizacji eksperymentów z zakresu technik plazmowych. Konstrukcja poszczególnych modułów urządzenia, sposób ich łączenia oraz zastosowanie wielu rozwiązań standardowych - typowych dla aparatury próŝniowej pozwala na rozwijanie opracowanej konfiguracji o nowe moduły i aparaturę odpowiednio do potrzeb realizowanych układów badawczych. Został opracowany, wykonany i przetestowany system wymiany i lokalizacji podłoŝy w specjalnych urządzeniach do badania zaawansowanych technologicznie procesów plazmowego osadzania powłok. Jest on rozwiązaniem technicznym znacznie poprawiającym sprawność procesu badawczego dzięki moŝliwości wyjmowania z wnętrza komory próŝniowej próbek podczas obróbki PVD/CVD i poddawania ich ocenie. MoŜliwość zbadania dowolnego etapu procesu na podstawie oceny jego efektu bez ingerowania w jego przebieg jest najlepszym sposobem opracowania i weryfikacji złoŝonej, wieloetapowej technologii obróbki realizowanej w zamkniętym urządzeniu. Opracowane rozwiązania techniczne manipulatorów i śluzy próŝniowej, dzięki zunifikowanym przyłączom, mogą znaleźć zastosowanie równieŝ w innych dziedzinach techniki wykorzystujących środowisko wysokiej próŝni. Praca naukowa finansowana ze środków Ministra Nauki i Informatyzacji, wykonana w ramach realizacji Programu Wieloletniego pn. Doskonalenie systemów rozwoju innowacyjności w produkcji i eksploatacji w latach LITERATURA 1. Burakowski T., Wierzchoń T.: InŜynieria powierzchni metali podstawy, urządzenia, technologie. WNT, Warszawa Bell T.: Proceedings of the Conference Heat Treatment and Surface Engineering. London (UK) Mazurkiewicz A., Smolik J., Walkowicz J.: New technologies of surface engineering in the area of industrial implementation. Advances in Manufacturing Science and Technology, 2002, 26, Knotek O., Löffler F., Krämer G.: Deposition, properties and performance behaviour of carbide and carbonitride PVD coatings. Surface and Coatings Technology, 1993, 61, Smolik J., Zdunek Z.: Investigation of the influence of chemical composition of Ti(C x N 1 x ) layer on the stresses value in the multilayer coating 22
