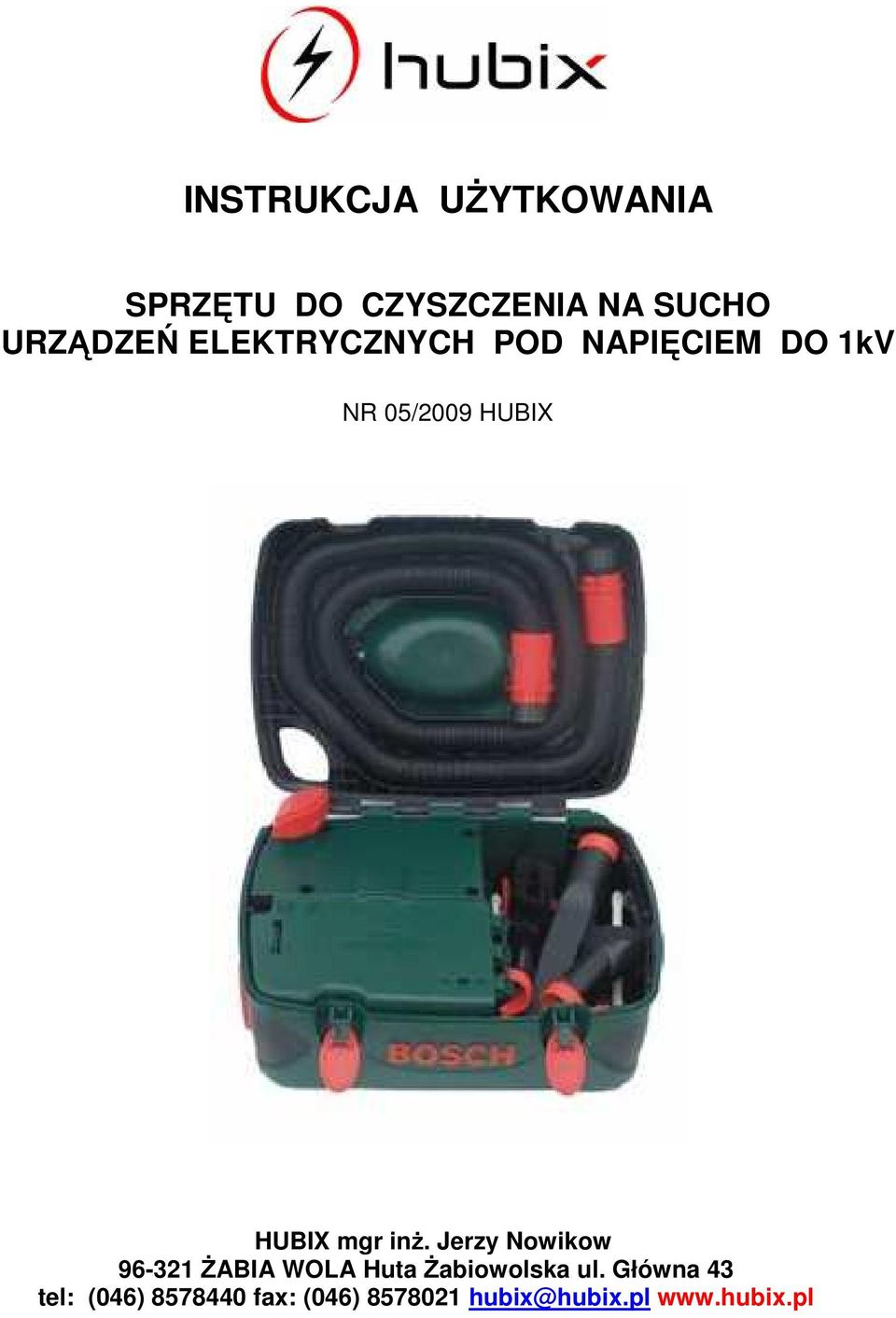

1 INSTRUKCJA UśYTKOWANIA SPRZĘTU DO CZYSZCZENIA NA SUCHO URZĄDZEŃ ELEKTRYCZNYCH POD NAPIĘCIEM DO 1kV NR 05/2009 HUBIX HUBIX mgr inŝ. Jerzy Nowikow śabia WOLA Huta śabiowolska ul. Główna 43 tel: (046) fax: (046)

inŝ. Jerzy Nowikow 96-321 śabia WOLA Huta śabiowolska ul.

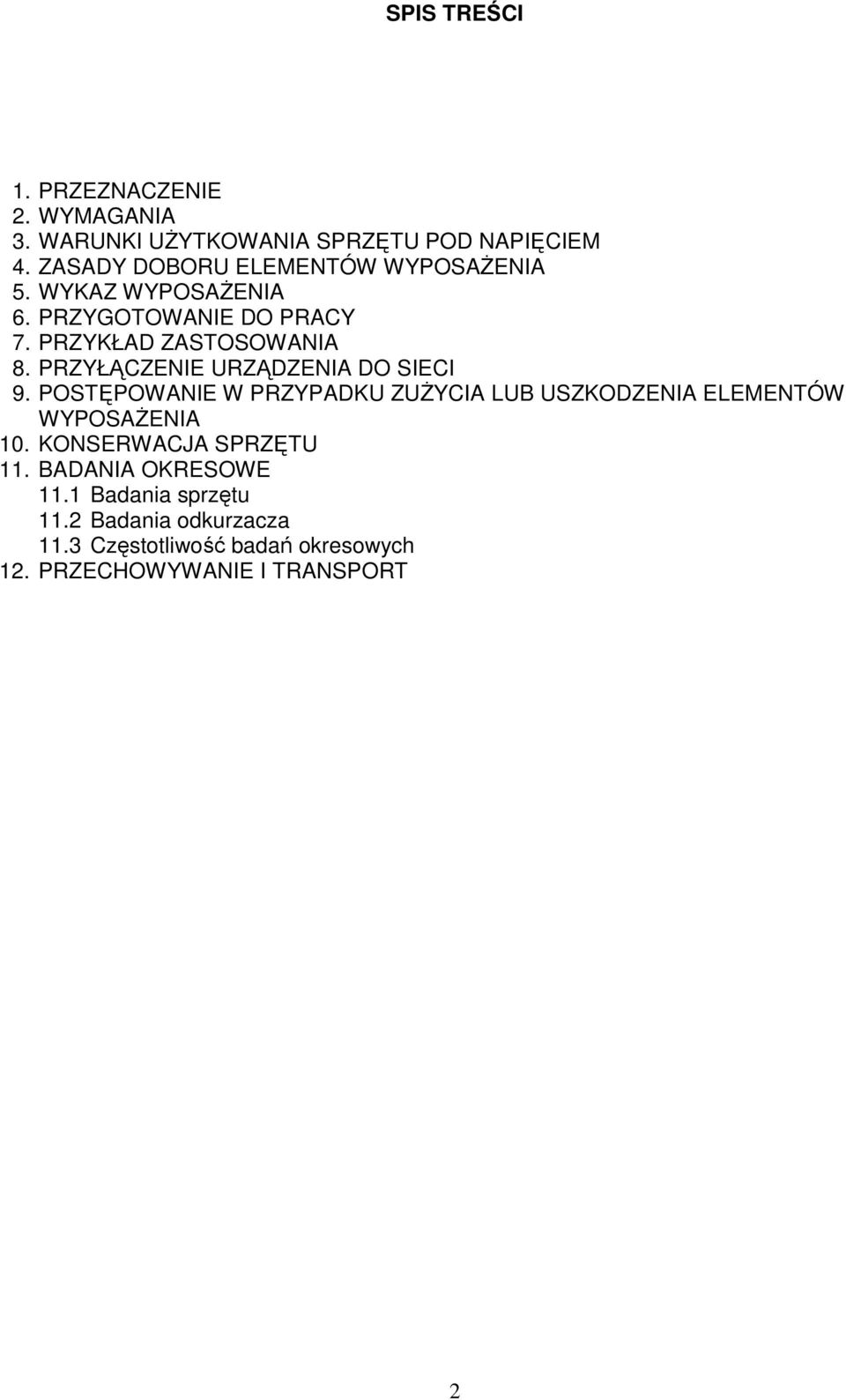

2 SPIS TREŚCI 1. PRZEZNACZENIE 2. WYMAGANIA 3. WARUNKI UśYTKOWANIA SPRZĘTU POD NAPIĘCIEM 4. ZASADY DOBORU ELEMENTÓW WYPOSAśENIA 5. WYKAZ WYPOSAśENIA 6. PRZYGOTOWANIE DO PRACY 7. PRZYKŁAD ZASTOSOWANIA 8. PRZYŁĄCZENIE URZĄDZENIA DO SIECI 9. POSTĘPOWANIE W PRZYPADKU ZUśYCIA LUB USZKODZENIA ELEMENTÓW WYPOSAśENIA 10. KONSERWACJA SPRZĘTU 11. BADANIA OKRESOWE 11.1 Badania sprzętu 11.2 Badania odkurzacza 11.3 Częstotliwość badań okresowych 12. PRZECHOWYWANIE I TRANSPORT 2

PRZYŁĄCZENIE URZĄDZENIA DO SIECI 9. POSTĘPOWANIE W PRZYPADKU ZUśYCIA LUB USZKODZENIA ELEMENTÓW WYPOSAśENIA 10.

3 1. PRZEZNACZENIE Sprzęt przeznaczony jest do czyszczenia urządzeń elektrycznych pod napięciem do 1kV metodą na sucho za pomocą odkurzacza. 2. WYMAGANIA Wymagania dla sprzętu do czyszczenia urządzeń elektrycznych zostały opracowane na podstawie poniŝszych norm. PN-EN 60900:2007 Prace pod napięciem. Narzędzia ręczne do stosowania przy napięciu przemiennym do 1 000V i napięciu stałym do 1 500V PN-EN :2005 (U) Eksploatacja urządzeń elektrycznych PN88/E Narzędzia ręczne o napędzie elektrycznym. Badania kontrolne w czasie eksploatacji KaŜdy element wyposaŝenia specjalistycznego musi posiadać oznaczenie przydatności do prac pod napięciem. symbol wyrobu oznaczenie napięcia producent numer seryjny symbol IEC odpowiedni do ppn H091-04/1 nr: 21/ V HUBIX 10/07 EN 60900:2004 data produkcji numer normy Rys.1 Objaśnienie oznaczeń na etykietach. 3. WARUNKI UśYTKOWANIA SPRZĘTU DO PRAC POD NAPIĘCIEM UŜytkować sprzęt do prac pod napięciem mogą wyłącznie osoby upowaŝnione przez prowadzącego eksploatację oczyszczanych urządzeń elektrycznych, na warunkach określonych w szczegółowej instrukcji prac pod napięciem zatwierdzonej przez prowadzącego eksploatacje 4. ZASADY DOBORU ELEMENTÓW WYPOSAśENIA Podstawowe wyposaŝenie specjalistyczne stanowią izolacyjna rura przedłuŝająca, z dołączanymi elementami oczyszczającymi takimi jak ssawy i szczotki, które dołączane są do rury przedłuŝającej za pośrednictwem izolacyjnych, gwintowanych złączek. Uzupełniającym elementem sprzętu czyszczącego jest odkurzacz BOSCH VENTARO 1400 z izolacyjnym węŝem ssącym. Dodatkowo zestaw czyszczący wyposaŝono w pędzle izolacyjne do nanoszenia środków konserwacyjnych na połączenia śrubowe i inne elementy. Standardowe wyposaŝenie zestawu umoŝliwia zbudowanie układu o konfiguracji przestrzennej pozwalającego na pracę przy urządzeniach rozdzielczych do 1 kv. 3

Narzędzia ręczne do stosowania przy napięciu przemiennym do 1 000V i napięciu stałym do 1 500V PN-EN 50110-1:2005 (U) Eksploatacja urządzeń elektrycznych PN88/E-08400.

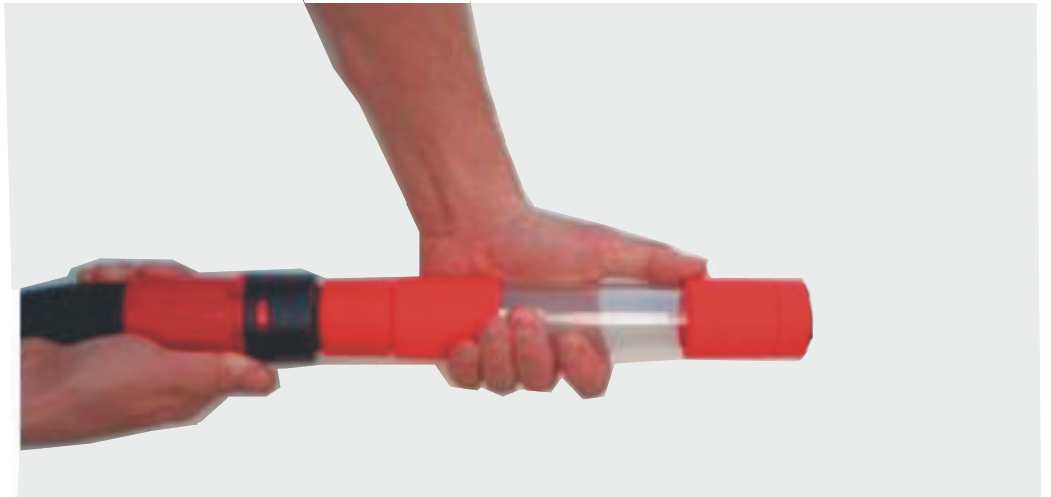

Rys.4 dokręcenie do złączki H091-21/1 rury przedłuŝającej

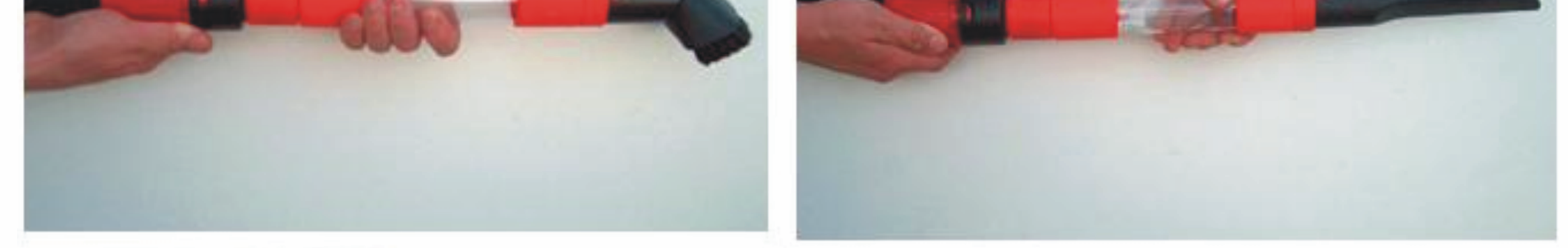

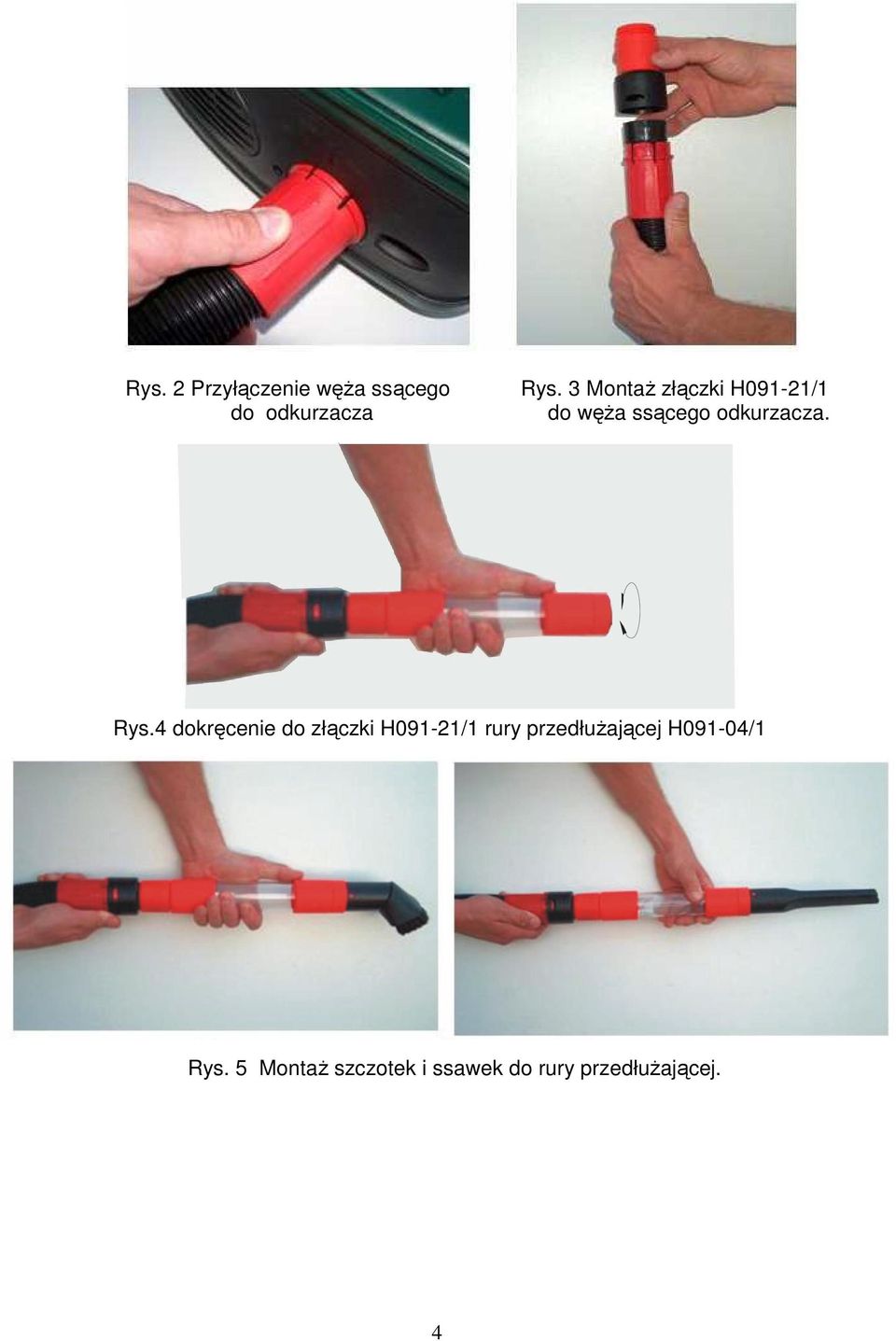

4 Rys. 2 Przyłączenie węŝa ssącego do odkurzacza Rys. 3 MontaŜ złączki H091-21/1 do węŝa ssącego odkurzacza. Rys.4 dokręcenie do złączki H091-21/1 rury przedłuŝającej H091-04/1 Rys. 5 MontaŜ szczotek i ssawek do rury przedłuŝającej. 4

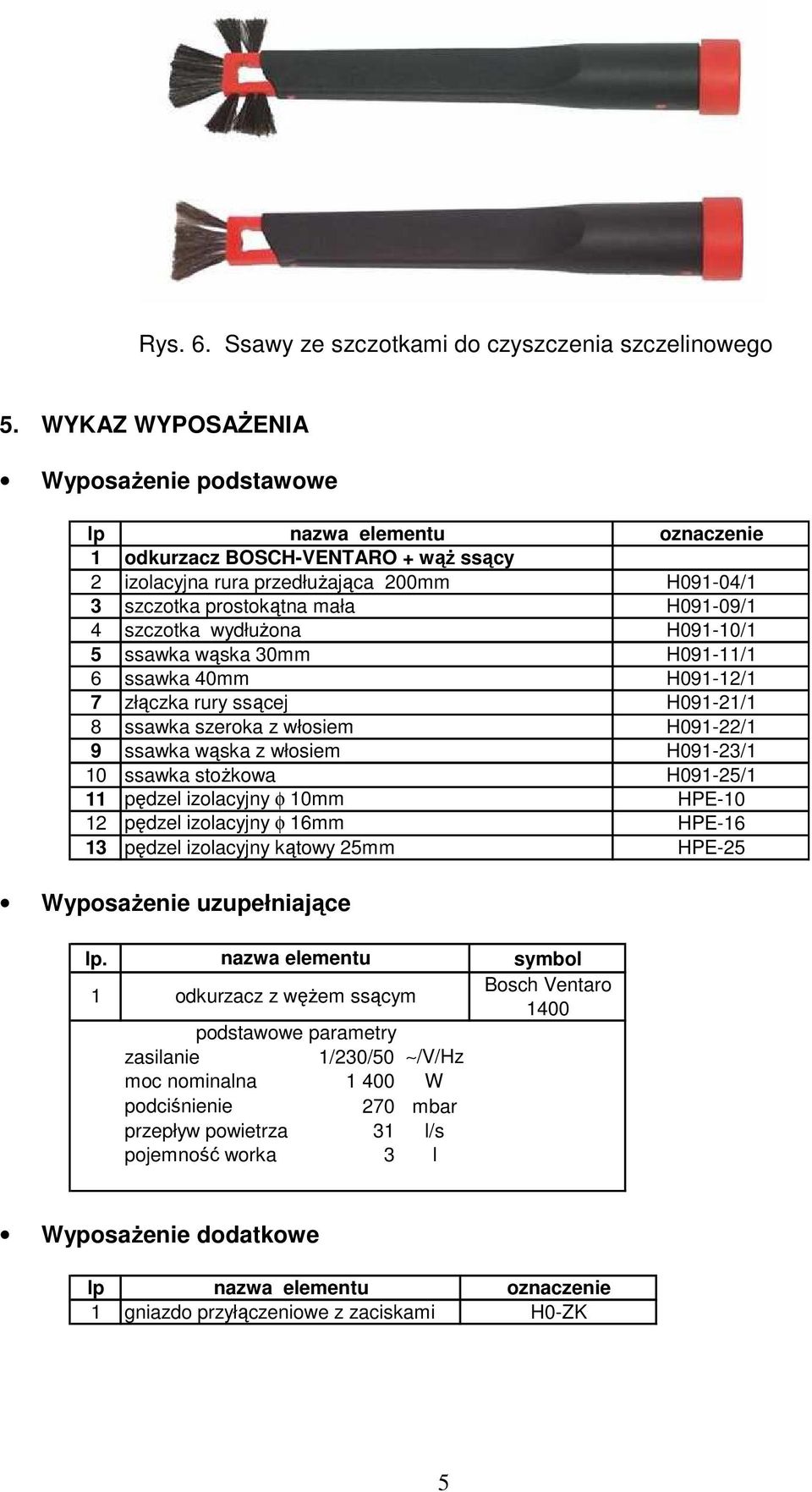

5 Rys. 6. Ssawy ze szczotkami do czyszczenia szczelinowego 5. WYKAZ WYPOSAśENIA WyposaŜenie podstawowe lp nazwa elementu oznaczenie 1 odkurzacz BOSCH-VENTARO + wąŝ ssący 2 izolacyjna rura przedłuŝająca 200mm H091-04/1 3 szczotka prostokątna mała H091-09/1 4 szczotka wydłuŝona H091-10/1 5 ssawka wąska 30mm H091-11/1 6 ssawka 40mm H091-12/1 7 złączka rury ssącej H091-21/1 8 ssawka szeroka z włosiem H091-22/1 9 ssawka wąska z włosiem H091-23/1 10 ssawka stoŝkowa H091-25/1 11 pędzel izolacyjny φ 10mm HPE pędzel izolacyjny φ 16mm HPE pędzel izolacyjny kątowy 25mm HPE-25 WyposaŜenie uzupełniające lp. nazwa elementu 1 odkurzacz z węŝem ssącym podstawowe parametry zasilanie 1/230/50 /V/Hz moc nominalna W podciśnienie 270 mbar przepływ powietrza 31 l/s pojemność worka 3 l symbol Bosch Ventaro 1400 WyposaŜenie dodatkowe lp nazwa elementu oznaczenie 1 gniazdo przyłączeniowe z zaciskami H0-ZK 5

szczotka wydłuŝona H091-10/1 5 ssawka wąska 30mm H091-11/1 6 ssawka 40mm H091-12/1 7 złączka rury ssącej H091-21/1 8 ssawka szeroka z włosiem H091-22/1 9 ssawka wąska z włosiem H091-23/1 10 ssawka

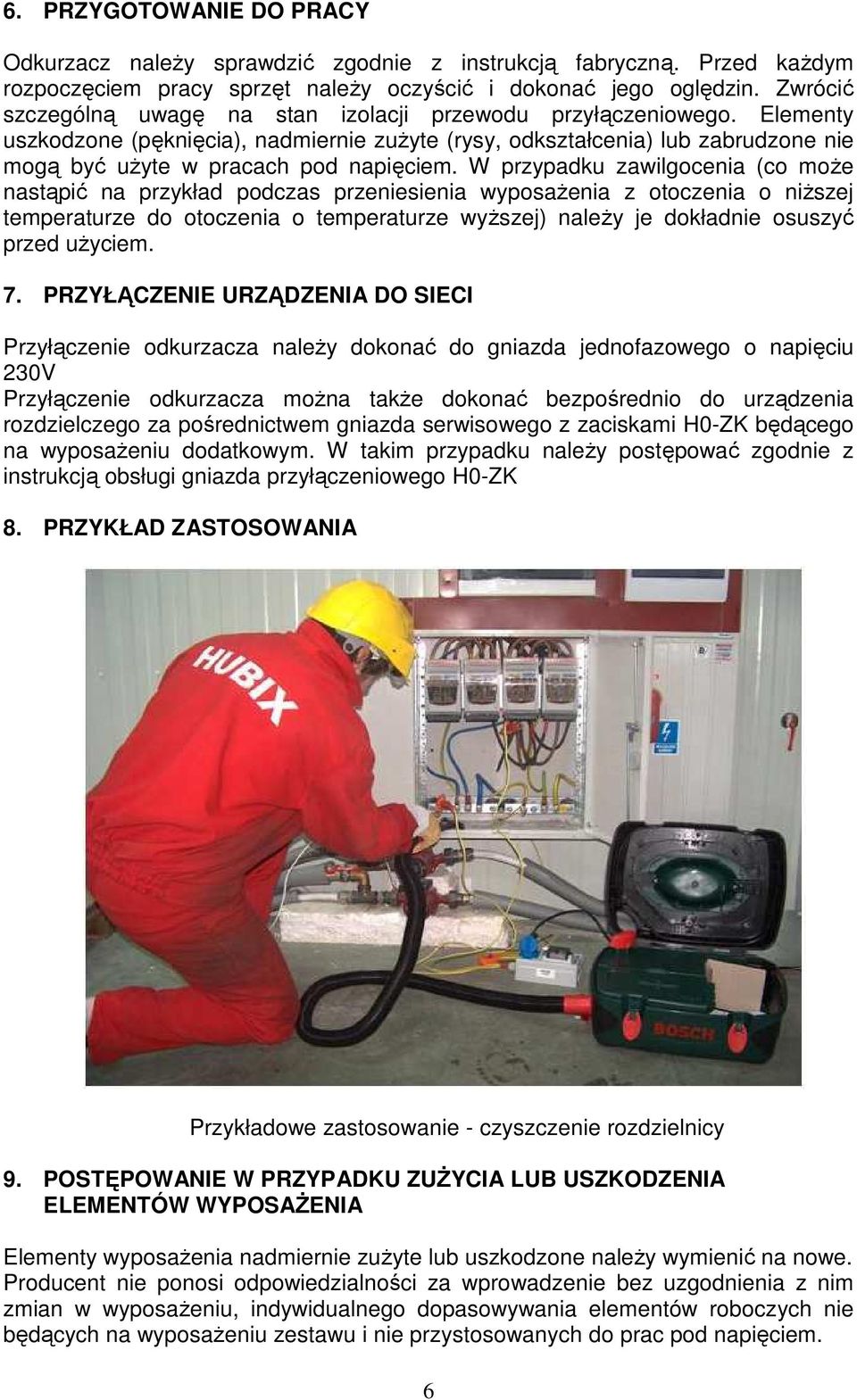

6 6. PRZYGOTOWANIE DO PRACY Odkurzacz naleŝy sprawdzić zgodnie z instrukcją fabryczną. Przed kaŝdym rozpoczęciem pracy sprzęt naleŝy oczyścić i dokonać jego oględzin. Zwrócić szczególną uwagę na stan izolacji przewodu przyłączeniowego. Elementy uszkodzone (pęknięcia), nadmiernie zuŝyte (rysy, odkształcenia) lub zabrudzone nie mogą być uŝyte w pracach pod napięciem. W przypadku zawilgocenia (co moŝe nastąpić na przykład podczas przeniesienia wyposaŝenia z otoczenia o niŝszej temperaturze do otoczenia o temperaturze wyŝszej) naleŝy je dokładnie osuszyć przed uŝyciem. 7. PRZYŁĄCZENIE URZĄDZENIA DO SIECI Przyłączenie odkurzacza naleŝy dokonać do gniazda jednofazowego o napięciu 230V Przyłączenie odkurzacza moŝna takŝe dokonać bezpośrednio do urządzenia rozdzielczego za pośrednictwem gniazda serwisowego z zaciskami H0-ZK będącego na wyposaŝeniu dodatkowym. W takim przypadku naleŝy postępować zgodnie z instrukcją obsługi gniazda przyłączeniowego H0-ZK 8. PRZYKŁAD ZASTOSOWANIA Przykładowe zastosowanie - czyszczenie rozdzielnicy 9. POSTĘPOWANIE W PRZYPADKU ZUśYCIA LUB USZKODZENIA ELEMENTÓW WYPOSAśENIA Elementy wyposaŝenia nadmiernie zuŝyte lub uszkodzone naleŝy wymienić na nowe. Producent nie ponosi odpowiedzialności za wprowadzenie bez uzgodnienia z nim zmian w wyposaŝeniu, indywidualnego dopasowywania elementów roboczych nie będących na wyposaŝeniu zestawu i nie przystosowanych do prac pod napięciem. 6

W przypadku zawilgocenia (co moŝe nastąpić na przykład podczas przeniesienia wyposaŝenia z otoczenia o niŝszej temperaturze do otoczenia o temperaturze wyŝszej) naleŝy je dokładnie osuszyć przed

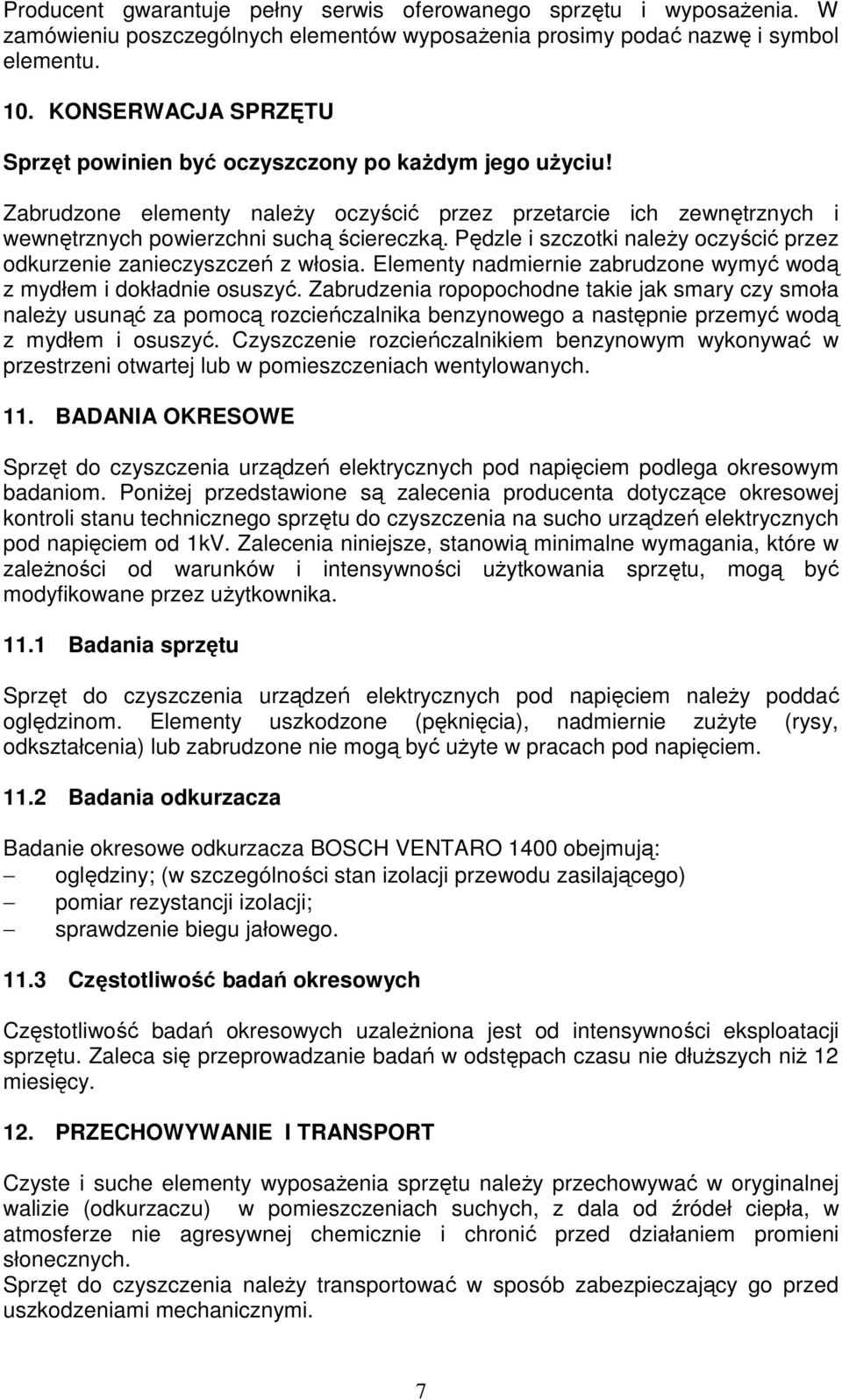

7 Producent gwarantuje pełny serwis oferowanego sprzętu i wyposaŝenia. W zamówieniu poszczególnych elementów wyposaŝenia prosimy podać nazwę i symbol elementu. 10. KONSERWACJA SPRZĘTU Sprzęt powinien być oczyszczony po kaŝdym jego uŝyciu! Zabrudzone elementy naleŝy oczyścić przez przetarcie ich zewnętrznych i wewnętrznych powierzchni suchą ściereczką. Pędzle i szczotki naleŝy oczyścić przez odkurzenie zanieczyszczeń z włosia. Elementy nadmiernie zabrudzone wymyć wodą z mydłem i dokładnie osuszyć. Zabrudzenia ropopochodne takie jak smary czy smoła naleŝy usunąć za pomocą rozcieńczalnika benzynowego a następnie przemyć wodą z mydłem i osuszyć. Czyszczenie rozcieńczalnikiem benzynowym wykonywać w przestrzeni otwartej lub w pomieszczeniach wentylowanych. 11. BADANIA OKRESOWE Sprzęt do czyszczenia urządzeń elektrycznych pod napięciem podlega okresowym badaniom. PoniŜej przedstawione są zalecenia producenta dotyczące okresowej kontroli stanu technicznego sprzętu do czyszczenia na sucho urządzeń elektrycznych pod napięciem od 1kV. Zalecenia niniejsze, stanowią minimalne wymagania, które w zaleŝności od warunków i intensywności uŝytkowania sprzętu, mogą być modyfikowane przez uŝytkownika Badania sprzętu Sprzęt do czyszczenia urządzeń elektrycznych pod napięciem naleŝy poddać oględzinom. Elementy uszkodzone (pęknięcia), nadmiernie zuŝyte (rysy, odkształcenia) lub zabrudzone nie mogą być uŝyte w pracach pod napięciem Badania odkurzacza Badanie okresowe odkurzacza BOSCH VENTARO 1400 obejmują: oględziny; (w szczególności stan izolacji przewodu zasilającego) pomiar rezystancji izolacji; sprawdzenie biegu jałowego Częstotliwość badań okresowych Częstotliwość badań okresowych uzaleŝniona jest od intensywności eksploatacji sprzętu. Zaleca się przeprowadzanie badań w odstępach czasu nie dłuŝszych niŝ 12 miesięcy. 12. PRZECHOWYWANIE I TRANSPORT Czyste i suche elementy wyposaŝenia sprzętu naleŝy przechowywać w oryginalnej walizie (odkurzaczu) w pomieszczeniach suchych, z dala od źródeł ciepła, w atmosferze nie agresywnej chemicznie i chronić przed działaniem promieni słonecznych. Sprzęt do czyszczenia naleŝy transportować w sposób zabezpieczający go przed uszkodzeniami mechanicznymi. 7

Pędzle i szczotki naleŝy oczyścić przez odkurzenie zanieczyszczeń z włosia. Elementy nadmiernie zabrudzone wymyć wodą z mydłem i dokładnie osuszyć.
