1 Zarządzanie danymi i transfer danych RS-232

2 Zarządzanie pamięcią, plikami, przeglądanie, wpisywanie, edytowanie, kasowanie danych. Transfer danych, parametry komunikacji, parametry transmisji, standardy. Transfer danych: format danych, szablony danych.

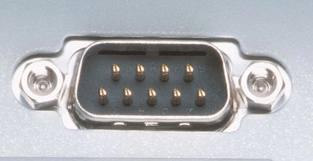

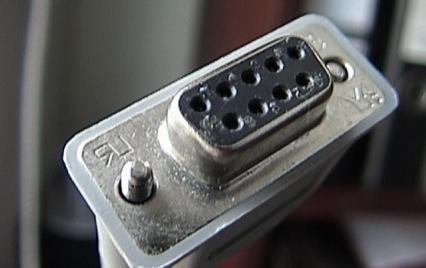

3 Standard RS-232 Standard RS Baud Rate, Data Bits, Parity Standard RS-232 opisuje sposób połączenia urządzeń DTE (ang. Data Terminal Equipment) tj. urządzeń końcowych danych (np. komputer) oraz urządzeń DCE (ang. Data Communication Equipment), czyli urządzeń komunikacji danych (np. modem). Standard określa nazwy styków złącza oraz przypisane im sygnały a także specyfikację elektryczną obwodów wewnętrznych. Standard ten definiuje normy wtyczek i kabli portów szeregowych typu COM.

4 Standard RS-232 (ang. Recommended Standard) opracowano w 1962 roku na zlecenie amerykańskiego stowarzyszenia producentów urządzeń elektronicznych w celu ujednolicenia parametrów sygnałów i konstrukcji urządzeń zdolnych do wymiany danych cyfrowych za pomocą sieci telefonicznej. RS-232 jest magistralą komunikacyjną przeznaczoną do szeregowej transmisji danych. Najbardziej popularna wersja tego standardu, RS-232C pozwala na transfer na odległość nie przekraczającą 15 m z szybkością maksymalną 20 kbit/s.

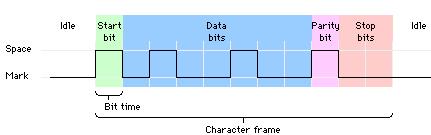

5 Serial communication using RS-232 requires that you specify four parameters: the baud rate of the transmission, the number of data bits encoding a character, the sense of the optional parity bit, and the number of stop bits. RS-232 uses only two voltage states, called MARK and SPACE.

6 Niektóre podstawowe ustawienia parametry transmisji Protocol Protokół ACK/NAK (Acknowledged/Not Acknowledged - przesyłanie danych wymagające potwierdzenia) lub ONE WAY (transmisja jednokierunkowa) Baud rate prędkość transmisji Topcon GTS 226 Określa prędkość transmisji (termin określający ilość bitów przypadających na jedną sekundę transmisji. 1 baud (pol.: bod) jest jednostką wynoszącą 1 bit na 1 s. Jednostka nie posiada skrótu, oznacza się ją jako: baud. Możliwe jest również spotkanie się z wielkościami z mnożnikiem: KBaud, MBaud. Wówczas Baud rozpoczyna się od wielkiej litery.

7 Character/Parity ilość znaków / kontrola parzystości Dane komputerowe przesyłane są zazwyczaj jako ciągi znaków (bajtów) o długości 8 bitów. Bardzo często, dla sprawdzenia poprawności przesyłanych (przechowywanych) danych uzupełnia się informację o tak zwany bit parzystości. Informacja przechowywana na n bitach uzupełniana jest o n+1 bit, którego wartość wyznaczana jest w ten sposób, aby sumaryczna liczba jedynek w ciągu n+1 bitów była: parzysta (ang. even), nieparzysta (ang. odd) lub brak kontroli bitów (ang. none) Stop bits ilość bitów stopu zwykle 1 lub 2 Ustawienie portu komunikacyjnego urządzenia/urządzeń musi być takie same jak tachimetru.

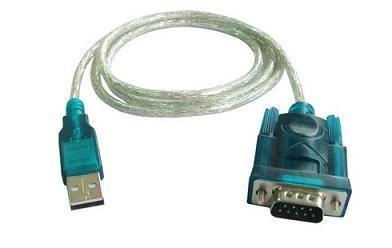

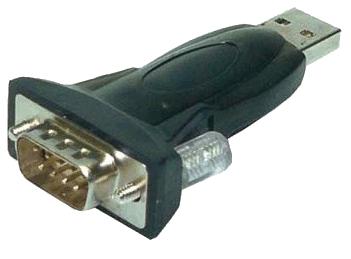

8 Adaptery USB RS232 DB9

9 LITERATURA (dostęp dn ) (dostęp dn ) (dostęp dn ) (dostęp dn ) (dostęp dn ) (dostęp dn ) Topcon, Instrukcja obsługi Tachimetr elektroniczny Serii GTS-220 (Oprogramowanie GTS-220: ver.1.32, pl 1.02, Instrukcja: ver 1.02)
