1 WENTYLATORY ODDYMIAJĄCE 400ºC/2h - 300ºC/1h - 200ºC/2h EN Powered smoke and heat exhaust ventilators for use in Construction Works

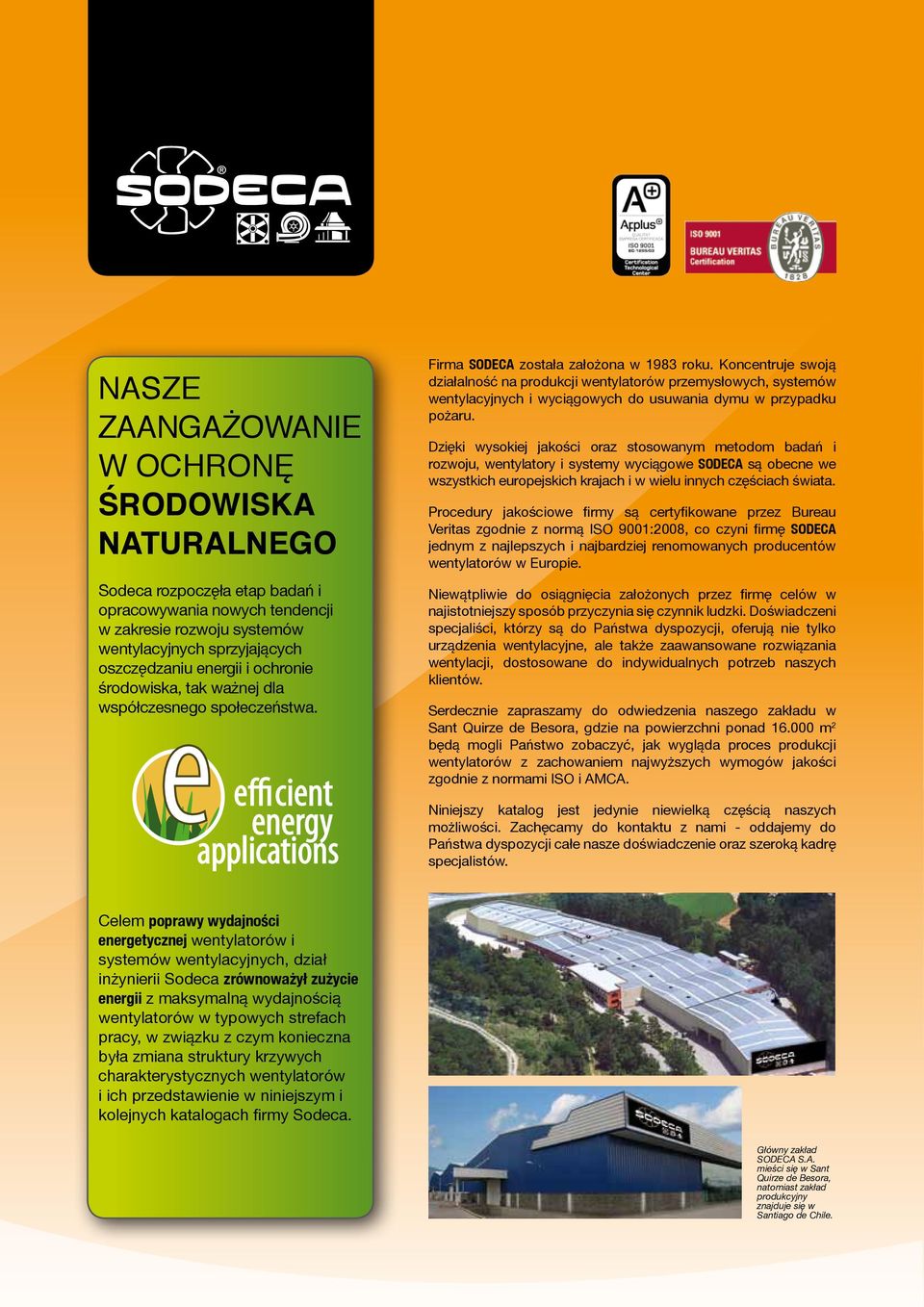

2 NASZE ZAANGAŻOWANIE W OCHRONĘ ŚRODOWISKA NATURALNEGO Sodeca rozpoczęła etap badań i opracowywania nowych tendencji w zakresie rozwoju systemów wentylacyjnych sprzyjających oszczędzaniu energii i ochronie środowiska, tak ważnej dla współczesnego społeczeństwa. Firma SODECA została założona w 1983 roku. Koncentruje swoją działalność na produkcji wentylatorów przemysłowych, systemów wentylacyjnych i wyciągowych do usuwania dymu w przypadku pożaru. Dzięki wysokiej jakości oraz stosowanym metodom badań i rozwoju, wentylatory i systemy wyciągowe SODECA są obecne we wszystkich europejskich krajach i w wielu innych częściach świata. Procedury jakościowe firmy są certyfikowane przez Bureau Veritas zgodnie z normą ISO 9001:2008, co czyni firmę SODECA jednym z najlepszych i najbardziej renomowanych producentów wentylatorów w Europie. Niewątpliwie do osiągnięcia założonych przez firmę celów w najistotniejszy sposób przyczynia się czynnik ludzki. Doświadczeni specjaliści, którzy są do Państwa dyspozycji, oferują nie tylko urządzenia wentylacyjne, ale także zaawansowane rozwiązania wentylacji, dostosowane do indywidualnych potrzeb naszych klientów. Serdecznie zapraszamy do odwiedzenia naszego zakładu w Sant Quirze de Besora, gdzie na powierzchni ponad m 2 będą mogli Państwo zobaczyć, jak wygląda proces produkcji wentylatorów z zachowaniem najwyższych wymogów jakości zgodnie z normami ISO i AMCA. Niniejszy katalog jest jedynie niewielką częścią naszych możliwości. Zachęcamy do kontaktu z nami - oddajemy do Państwa dyspozycji całe nasze doświadczenie oraz szeroką kadrę specjalistów. Celem poprawy wydajności energetycznej wentylatorów i systemów wentylacyjnych, dział inżynierii Sodeca zrównoważył zużycie energii z maksymalną wydajnością wentylatorów w typowych strefach pracy, w związku z czym konieczna była zmiana struktury krzywych charakterystycznych wentylatorów i ich przedstawienie w niniejszym i kolejnych katalogach firmy Sodeca. Główny zakład SODECA S.A. mieści się w Sant Quirze de Besora, natomiast zakład produkcyjny znajduje się w Santiago de Chile.

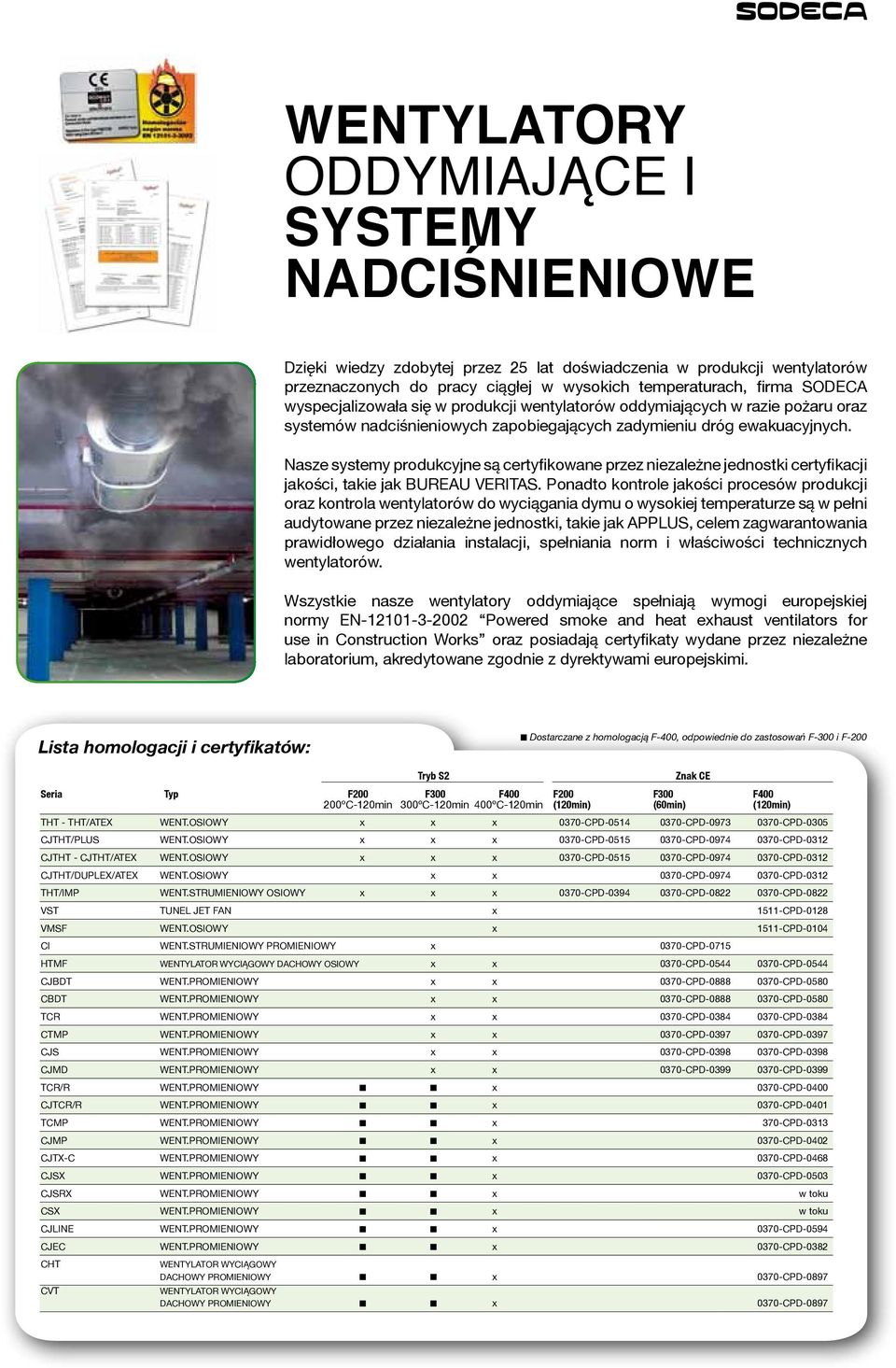

3 WENTYLATORY ODDYMIAJĄCE I SYSTEMY NADCIŚNIENIOWE Dzięki wiedzy zdobytej przez 25 lat doświadczenia w produkcji wentylatorów przeznaczonych do pracy ciągłej w wysokich temperaturach, firma SODECA wyspecjalizowała się w produkcji wentylatorów oddymiających w razie pożaru oraz systemów nadciśnieniowych zapobiegających zadymieniu dróg ewakuacyjnych. Nasze systemy produkcyjne są certyfikowane przez niezależne jednostki certyfikacji jakości, takie jak BUREAU VERITAS. Ponadto kontrole jakości procesów produkcji oraz kontrola wentylatorów do wyciągania dymu o wysokiej temperaturze są w pełni audytowane przez niezależne jednostki, takie jak APPLUS, celem zagwarantowania prawidłowego działania instalacji, spełniania norm i właściwości technicznych wentylatorów. Wszystkie nasze wentylatory oddymiające spełniają wymogi europejskiej normy EN Powered smoke and heat exhaust ventilators for use in Construction Works oraz posiadają certyfikaty wydane przez niezależne laboratorium, akredytowane zgodnie z dyrektywami europejskimi. Lista homologacji i certyfikatów: Dostarczane z homologacją F-400, odpowiednie do zastosowań F-300 i F-200 Seria Typ F ºC-120min Tryb S2 F ºC-120min F ºC-120min F200 (120min) Znak CE F300 (60min) F400 (120min) THT - THT/ATEX WENT.OSIOWY x x x 0370-CPD CPD CPD-0305 CJTHT/PLUS WENT.OSIOWY x x x 0370-CPD CPD CPD-0312 CJTHT - CJTHT/ATEX WENT.OSIOWY x x x 0370-CPD CPD CPD-0312 CJTHT/DUPLEX/ATEX WENT.OSIOWY x x 0370-CPD CPD-0312 THT/IMP WENT.STRUMIENIOWY OSIOWY x x x 0370-CPD CPD CPD-0822 VST TUNEL JET FAN x 1511-CPD-0128 VMSF WENT.OSIOWY x 1511-CPD-0104 CI WENT.STRUMIENIOWY PROMIENIOWY x 0370-CPD-0715 HTMF WENTYLATOR WYCIĄGOWY DACHOWY OSIOWY x x 0370-CPD CPD-0544 CJBDT WENT.PROMIENIOWY x x 0370-CPD CPD-0580 CBDT WENT.PROMIENIOWY x x 0370-CPD CPD-0580 TCR WENT.PROMIENIOWY x x 0370-CPD CPD-0384 CTMP WENT.PROMIENIOWY x x 0370-CPD CPD-0397 CJS WENT.PROMIENIOWY x x 0370-CPD CPD-0398 CJMD WENT.PROMIENIOWY x x 0370-CPD CPD-0399 TCR/R WENT.PROMIENIOWY x 0370-CPD-0400 CJTCR/R WENT.PROMIENIOWY x 0370-CPD-0401 TCMP WENT.PROMIENIOWY x 370-CPD-0313 CJMP WENT.PROMIENIOWY x 0370-CPD-0402 CJTX-C WENT.PROMIENIOWY x 0370-CPD-0468 CJSX WENT.PROMIENIOWY x 0370-CPD-0503 CJSRX WENT.PROMIENIOWY x w toku CSX WENT.PROMIENIOWY x w toku CJLINE WENT.PROMIENIOWY x 0370-CPD-0594 CJEC WENT.PROMIENIOWY x 0370-CPD-0382 CHT WENTYLATOR WYCIĄGOWY DACHOWY PROMIENIOWY x 0370-CPD-0897 CVT WENTYLATOR WYCIĄGOWY DACHOWY PROMIENIOWY x 0370-CPD-0897

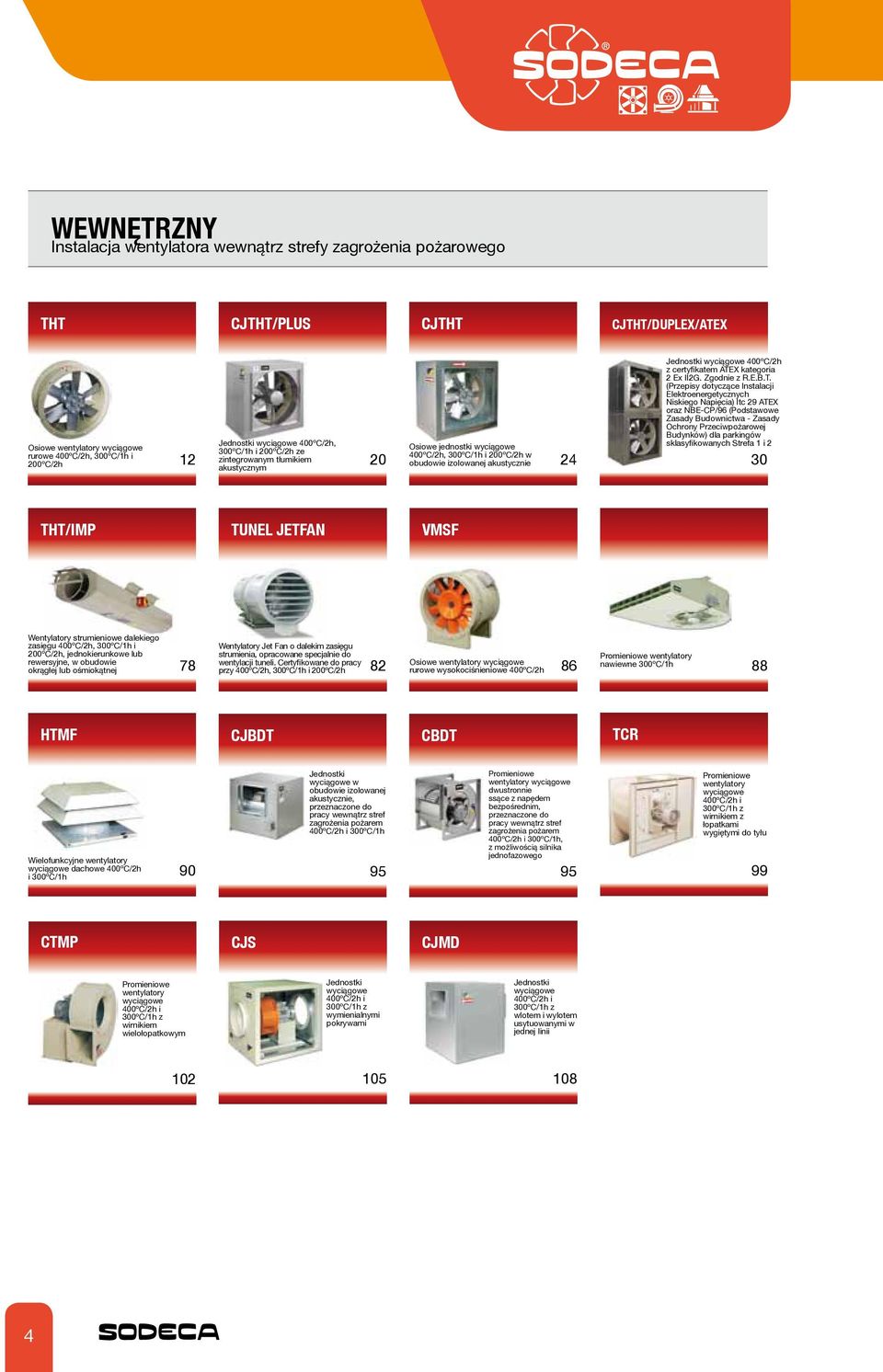

4 WEWNĘTRZNY Instalacja wentylatora wewnątrz strefy zagrożenia pożarowego THT CJTHT/PLUS CJTHT CJTHT/DUPLEX/ATEX Osiowe wentylatory wyciągowe rurowe 400ºC/2h, 300ºC/1h i 200ºC/2h 12 Jednostki wyciągowe 400ºC/2h, 300ºC/1h i 200ºC/2h ze zintegrowanym tłumikiem akustycznym 20 Osiowe jednostki wyciągowe 400ºC/2h, 300ºC/1h i 200ºC/2h w obudowie izolowanej akustycznie 24 Jednostki wyciągowe 400ºC/2h z certyfikatem ATEX kategoria 2 Ex II2G. Zgodnie z R.E.B.T. (Przepisy dotyczące Instalacji Elektroenergetycznych Niskiego Napięcia) Itc 29 ATEX oraz NBE-CP/96 (Podstawowe Zasady Budownictwa - Zasady Ochrony Przeciwpożarowej Budynków) dla parkingów sklasyfikowanych Strefa 1 i 2 30 THT/IMP TUNEL JETFAN VMSF Wentylatory strumieniowe dalekiego zasięgu 400ºC/2h, 300ºC/1h i 200ºC/2h, jednokierunkowe lub rewersyjne, w obudowie okrągłej lub ośmiokątnej 78 Wentylatory Jet Fan o dalekim zasięgu strumienia, opracowane specjalnie do wentylacji tuneli. Certyfikowane do pracy przy 400ºC/2h, 300ºC/1h i 200ºC/2h 82 Promieniowe wentylatory Osiowe wentylatory wyciągowe rurowe wysokociśnieniowe 400ºC/2h 86 nawiewne 300ºC/1h 88 HTMF CJBDT CBDT TCR Wielofunkcyjne wentylatory wyciągowe dachowe 400ºC/2h i 300ºC/1h 90 Jednostki wyciągowe w obudowie izolowanej akustycznie, przeznaczone do pracy wewnątrz stref zagrożenia pożarem 400ºC/2h i 300ºC/1h 95 Promieniowe wentylatory wyciągowe dwustronnie ssące z napędem bezpośrednim, przeznaczone do pracy wewnątrz stref zagrożenia pożarem 400ºC/2h i 300ºC/1h, z możliwością silnika jednofazowego 95 Promieniowe wentylatory wyciągowe 400ºC/2h i 300ºC/1h z wirnikiem z łopatkami wygiętymi do tyłu 99 CTMP CJS CJMD Promieniowe wentylatory wyciągowe 400ºC/2h i 300ºC/1h z wirnikiem wielołopatkowym Jednostki wyciągowe 400ºC/2h i 300ºC/1h z wymienialnymi pokrywami Jednostki wyciągowe 400ºC/2h i 300ºC/1h z wlotem i wylotem usytuowanymi w jednej linii

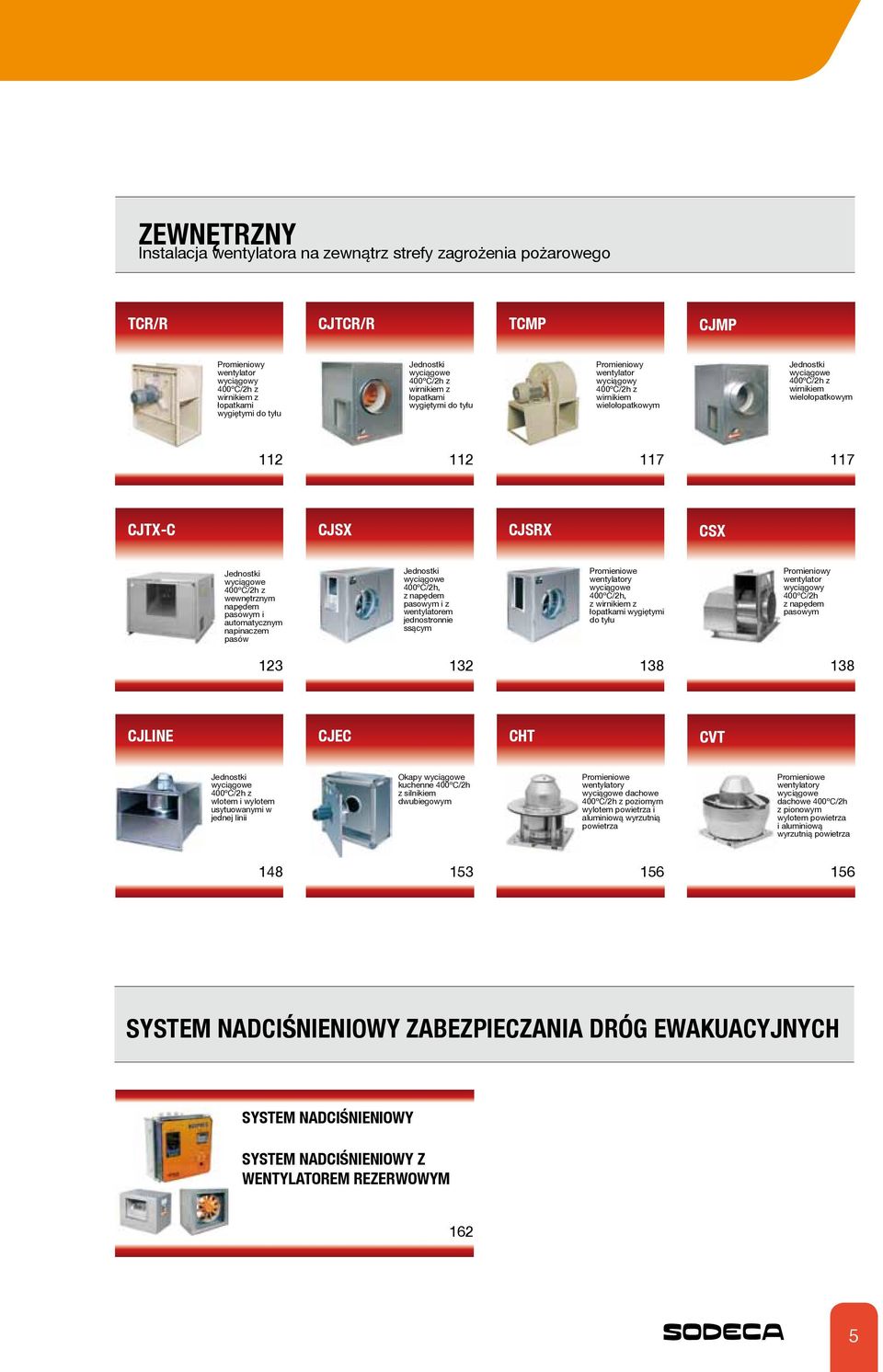

5 ZEWNĘTRZNY Instalacja wentylatora na zewnątrz strefy zagrożenia pożarowego TCR/R CJTCR/R TCMP CJMP Promieniowy wentylator wyciągowy 400ºC/2h z wirnikiem z łopatkami wygiętymi do tyłu Jednostki wyciągowe 400ºC/2h z wirnikiem z łopatkami wygiętymi do tyłu Promieniowy wentylator wyciągowy 400ºC/2h z wirnikiem wielołopatkowym Jednostki wyciągowe 400ºC/2h z wirnikiem wielołopatkowym CJTX-C CJSX CJSRX CSX Jednostki wyciągowe 400ºC/2h z wewnętrznym napędem pasowym i automatycznym napinaczem pasów Jednostki wyciągowe 400ºC/2h, z napędem pasowym i z wentylatorem jednostronnie ssącym Promieniowe wentylatory wyciągowe 400ºC/2h, z wirnikiem z łopatkami wygiętymi do tyłu Promieniowy wentylator wyciągowy 400ºC/2h z napędem pasowym CJLINE CJEC CHT CVT Jednostki wyciągowe 400ºC/2h z wlotem i wylotem usytuowanymi w jednej linii Okapy wyciągowe kuchenne 400ºC/2h z silnikiem dwubiegowym Promieniowe wentylatory wyciągowe dachowe 400ºC/2h z poziomym wylotem powietrza i aluminiową wyrzutnią powietrza Promieniowe wentylatory wyciągowe dachowe 400ºC/2h z pionowym wylotem powietrza i aluminiową wyrzutnią powietrza SYSTEM NADCIŚNIENIOWY ZABEZPIECZANIA DRÓG EWAKUACYJNYCH SYSTEM NADCIŚNIENIOWY SYSTEM NADCIŚNIENIOWY Z WENTYLATOREM REZERWOWYM 162 5

6 WENTYLATORY OSIOWE I WENTYLATORY WYCIĄGOWE DACHOWE WENTYLATORY PROMIENIOWE I WENTYLATORY WYCIĄGOWE KANAŁOWE WENTYLATORY ODDYMIAJĄCE WENTYLATORY WYCIĄGOWE DO PRACY W ATMOSFERACH WYBUCHOWYCH ATEX I INNYCH ZASTOSOWAŃ NOWE SERIE - NOWE PRODUKTY NOWE KATALOGI NOWE MOŻLIWOŚCI HANDLOWE WENTYLATORY PROMIENIOWE NISKOCIŚNIENIOWE ODZYSKIWACZE CIEPŁA I JEDNOSTKI FILTRACYJNE KURTYNY POWIETRZNE DO ZASTOSOWAŃ W SEKTORZE HANDLOWYM I PRZEMYSŁOWYM SYSTEMY WENTYLACJI MIESZKAŃ Poproś o informację Crta. de Berga, km 0.7 E St. Quirze de Besora BARCELONA (Spain) Tel Fax comercial@sodeca.com Export sales: ventilation@sodeca.com

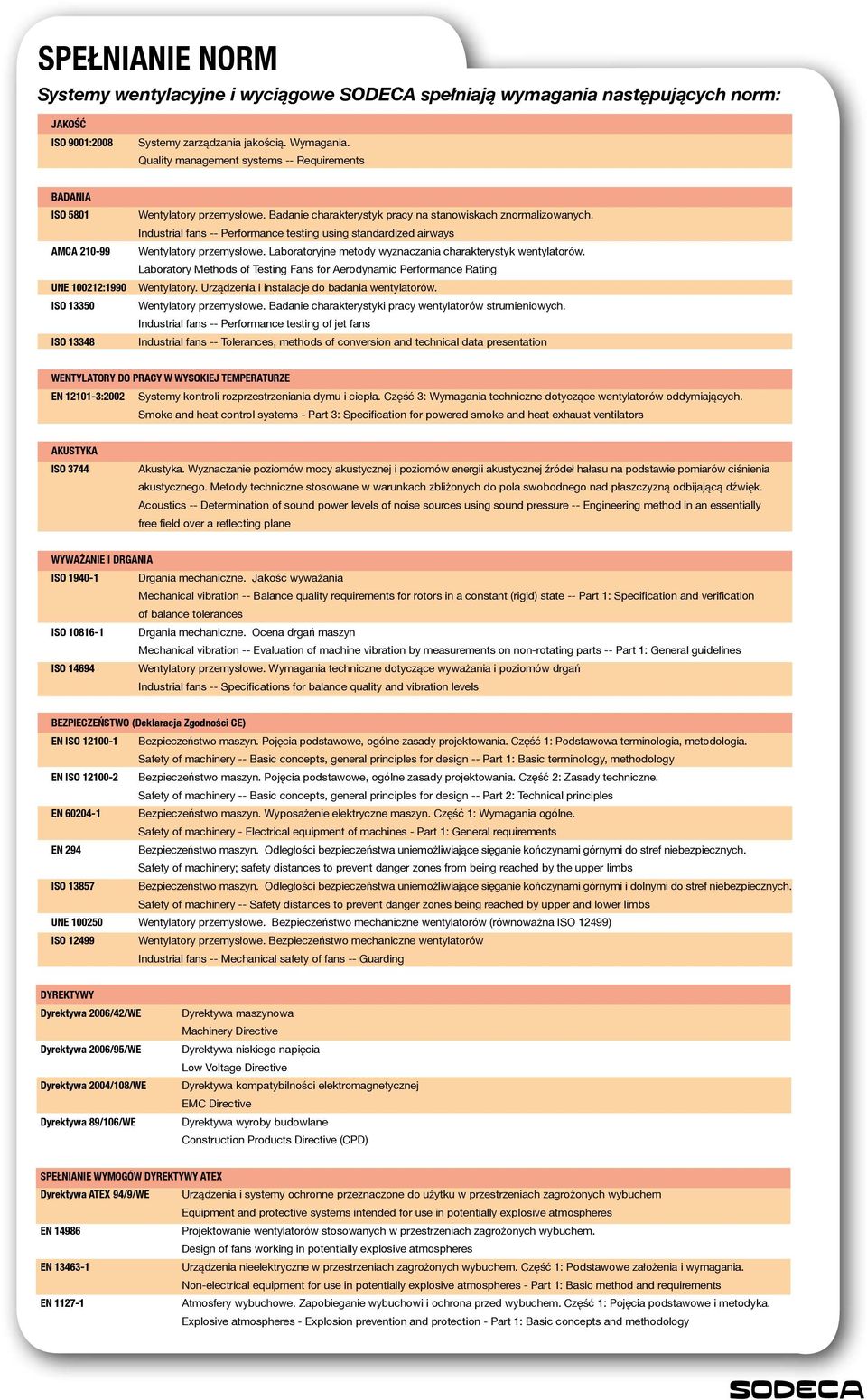

7 SPEŁNIANIE NORM Systemy wentylacyjne i wyciągowe SODECA spełniają wymagania następujących norm: JAKOŚĆ ISO 9001:2008 Systemy zarządzania jakością. Wymagania. Quality management systems -- Requirements BADANIA ISO 5801 AMCA UNE :1990 ISO ISO Wentylatory przemysłowe. Badanie charakterystyk pracy na stanowiskach znormalizowanych. Industrial fans -- Performance testing using standardized airways Wentylatory przemysłowe. Laboratoryjne metody wyznaczania charakterystyk wentylatorów. Laboratory Methods of Testing Fans for Aerodynamic Performance Rating Wentylatory. Urządzenia i instalacje do badania wentylatorów. Wentylatory przemysłowe. Badanie charakterystyki pracy wentylatorów strumieniowych. Industrial fans -- Performance testing of jet fans Industrial fans -- Tolerances, methods of conversion and technical data presentation WENTYLATORY DO PRACY W WYSOKIEJ TEMPERATURZE EN :2002 Systemy kontroli rozprzestrzeniania dymu i ciepła. Część 3: Wymagania techniczne dotyczące wentylatorów oddymiających. Smoke and heat control systems - Part 3: Specification for powered smoke and heat exhaust ventilators AKUSTYKA ISO 3744 Akustyka. Wyznaczanie poziomów mocy akustycznej i poziomów energii akustycznej źródeł hałasu na podstawie pomiarów ciśnienia akustycznego. Metody techniczne stosowane w warunkach zbliżonych do pola swobodnego nad płaszczyzną odbijającą dźwięk. Acoustics -- Determination of sound power levels of noise sources using sound pressure -- Engineering method in an essentially free field over a reflecting plane WYWAŻANIE I DRGANIA ISO Drgania mechaniczne. Jakość wyważania Mechanical vibration -- Balance quality requirements for rotors in a constant (rigid) state -- Part 1: Specification and verification of balance tolerances ISO Drgania mechaniczne. Ocena drgań maszyn Mechanical vibration -- Evaluation of machine vibration by measurements on non-rotating parts -- Part 1: General guidelines ISO Wentylatory przemysłowe. Wymagania techniczne dotyczące wyważania i poziomów drgań Industrial fans -- Specifications for balance quality and vibration levels BEZPIECZEŃSTWO (Deklaracja Zgodności CE) EN ISO Bezpieczeństwo maszyn. Pojęcia podstawowe, ogólne zasady projektowania. Część 1: Podstawowa terminologia, metodologia. Safety of machinery -- Basic concepts, general principles for design -- Part 1: Basic terminology, methodology EN ISO Bezpieczeństwo maszyn. Pojęcia podstawowe, ogólne zasady projektowania. Część 2: Zasady techniczne. Safety of machinery -- Basic concepts, general principles for design -- Part 2: Technical principles EN Bezpieczeństwo maszyn. Wyposażenie elektryczne maszyn. Część 1: Wymagania ogólne. Safety of machinery - Electrical equipment of machines - Part 1: General requirements EN 294 Bezpieczeństwo maszyn. Odległości bezpieczeństwa uniemożliwiające sięganie kończynami górnymi do stref niebezpiecznych. Safety of machinery; safety distances to prevent danger zones from being reached by the upper limbs ISO Bezpieczeństwo maszyn. Odległości bezpieczeństwa uniemożliwiające sięganie kończynami górnymi i dolnymi do stref niebezpiecznych. Safety of machinery -- Safety distances to prevent danger zones being reached by upper and lower limbs UNE Wentylatory przemysłowe. Bezpieczeństwo mechaniczne wentylatorów (równoważna ISO 12499) ISO Wentylatory przemysłowe. Bezpieczeństwo mechaniczne wentylatorów Industrial fans -- Mechanical safety of fans -- Guarding DYREKTYWY Dyrektywa 2006/42/WE Dyrektywa 2006/95/WE Dyrektywa 2004/108/WE Dyrektywa 89/106/WE Dyrektywa maszynowa Machinery Directive Dyrektywa niskiego napięcia Low Voltage Directive Dyrektywa kompatybilności elektromagnetycznej EMC Directive Dyrektywa wyroby budowlane Construction Products Directive (CPD) SPEŁNIANIE WYMOGÓW DYREKTYWY ATEX Dyrektywa ATEX 94/9/WE Urządzenia i systemy ochronne przeznaczone do użytku w przestrzeniach zagrożonych wybuchem Equipment and protective systems intended for use in potentially explosive atmospheres EN Projektowanie wentylatorów stosowanych w przestrzeniach zagrożonych wybuchem. Design of fans working in potentially explosive atmospheres EN Urządzenia nieelektryczne w przestrzeniach zagrożonych wybuchem. Część 1: Podstawowe założenia i wymagania. Non-electrical equipment for use in potentially explosive atmospheres - Part 1: Basic method and requirements EN Atmosfery wybuchowe. Zapobieganie wybuchowi i ochrona przed wybuchem. Część 1: Pojęcia podstawowe i metodyka. Explosive atmospheres - Explosion prevention and protection - Part 1: Basic concepts and methodology

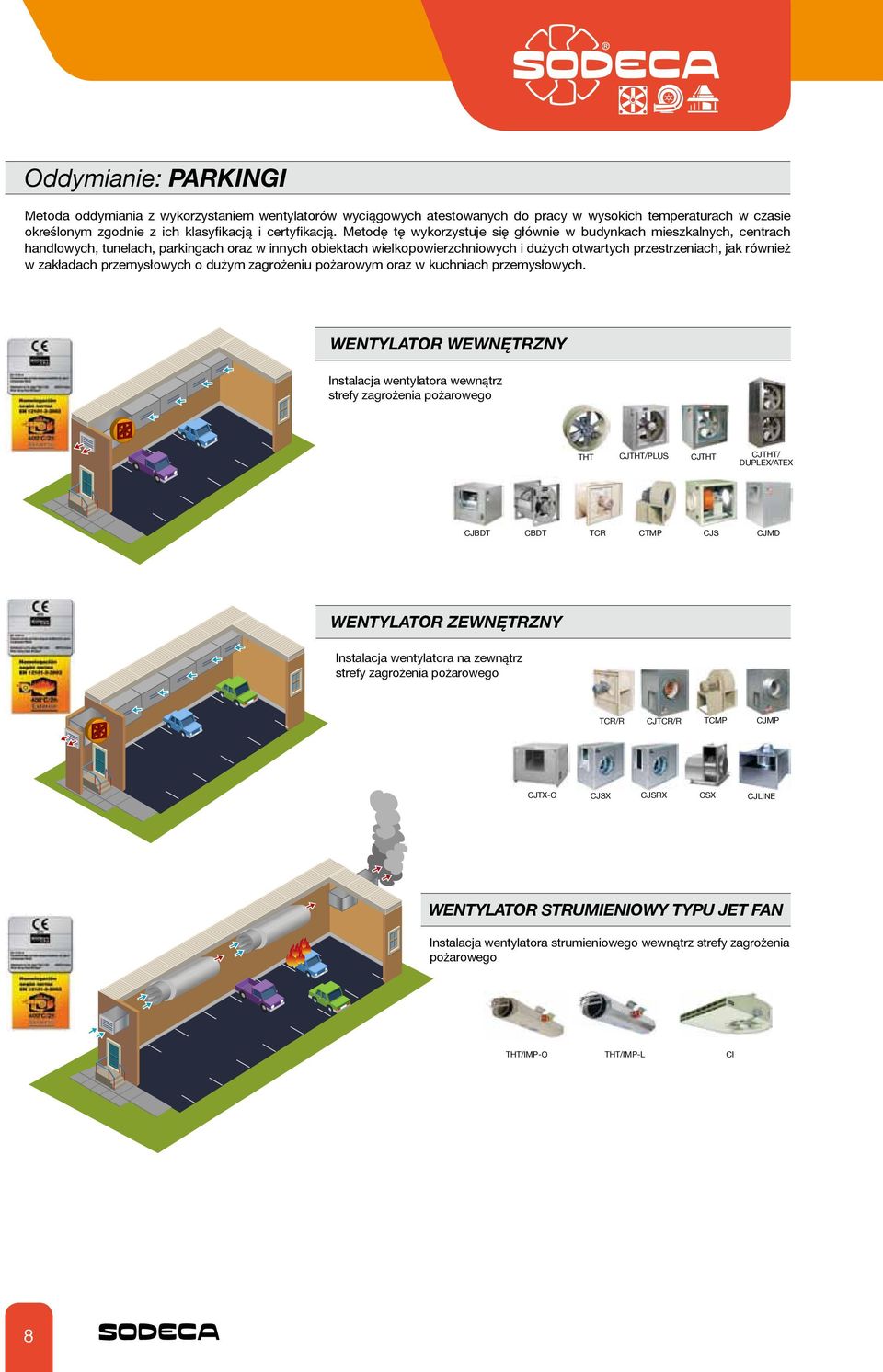

8 Oddymianie: PARKINGI Metoda oddymiania z wykorzystaniem wentylatorów wyciągowych atestowanych do pracy w wysokich temperaturach w czasie określonym zgodnie z ich klasyfikacją i certyfikacją. Metodę tę wykorzystuje się głównie w budynkach mieszkalnych, centrach handlowych, tunelach, parkingach oraz w innych obiektach wielkopowierzchniowych i dużych otwartych przestrzeniach, jak również w zakładach przemysłowych o dużym zagrożeniu pożarowym oraz w kuchniach przemysłowych. WENTYLATOR WEWNĘTRZNY Instalacja wentylatora wewnątrz strefy zagrożenia pożarowego THT CJTHT/PLUS CJTHT CJTHT/ DUPLEX/ATEX CJBDT CBDT TCR CTMP CJS CJMD WENTYLATOR ZEWNĘTRZNY Instalacja wentylatora na zewnątrz strefy zagrożenia pożarowego TCR/R CJTCR/R TCMP CJMP CJTX-C CJSX CJSRX CSX CJLINE WENTYLATOR STRUMIENIOWY TYPU JET FAN Instalacja wentylatora strumieniowego wewnątrz strefy zagrożenia pożarowego THT/IMP-O THT/IMP-L CI 8

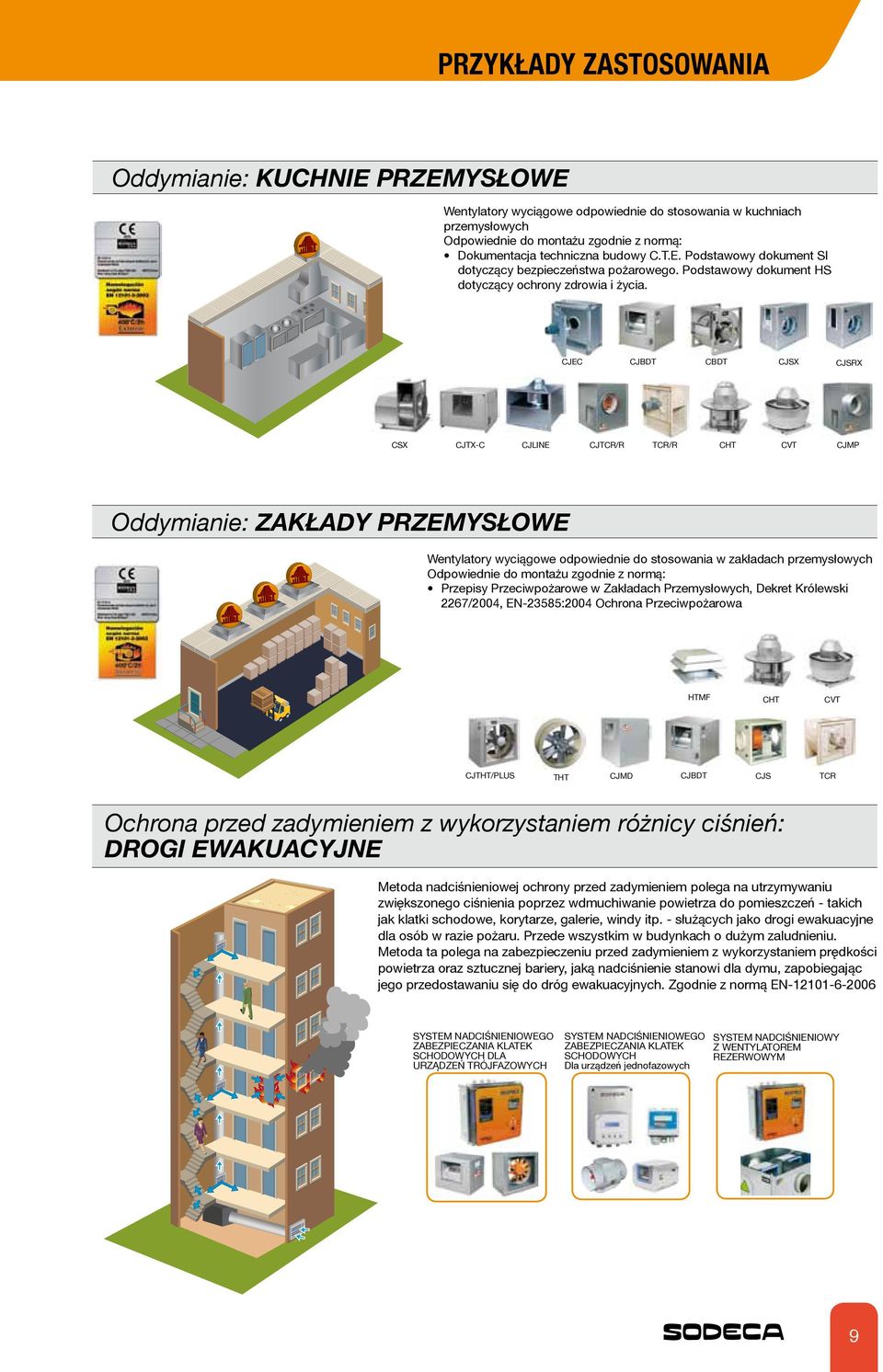

9 PRZYKŁADY ZASTOSOWANIA Oddymianie: KUCHNIE PRZEMYSŁOWE Wentylatory wyciągowe odpowiednie do stosowania w kuchniach przemysłowych Odpowiednie do montażu zgodnie z normą: Dokumentacja techniczna budowy C.T.E. Podstawowy dokument SI dotyczący bezpieczeństwa pożarowego. Podstawowy dokument HS dotyczący ochrony zdrowia i życia. CJEC CJBDT CBDT CJSX CJSRX CSX CJTX-C CJLINE CJTCR/R TCR/R CHT CVT CJMP Oddymianie: ZAKŁADY PRZEMYSŁOWE Wentylatory wyciągowe odpowiednie do stosowania w zakładach przemysłowych Odpowiednie do montażu zgodnie z normą: Przepisy Przeciwpożarowe w Zakładach Przemysłowych, Dekret Królewski 2267/2004, EN-23585:2004 Ochrona Przeciwpożarowa HTMF CHT CVT CJTHT/PLUS THT CJMD CJBDT CJS TCR Ochrona przed zadymieniem z wykorzystaniem różnicy ciśnień: DROGI EWAKUACYJNE Metoda nadciśnieniowej ochrony przed zadymieniem polega na utrzymywaniu zwiększonego ciśnienia poprzez wdmuchiwanie powietrza do pomieszczeń - takich jak klatki schodowe, korytarze, galerie, windy itp. - służących jako drogi ewakuacyjne dla osób w razie pożaru. Przede wszystkim w budynkach o dużym zaludnieniu. Metoda ta polega na zabezpieczeniu przed zadymieniem z wykorzystaniem prędkości powietrza oraz sztucznej bariery, jaką nadciśnienie stanowi dla dymu, zapobiegając jego przedostawaniu się do dróg ewakuacyjnych. Zgodnie z normą EN SYSTEM NADCIŚNIENIOWEGO ZABEZPIECZANIA KLATEK SCHODOWYCH Dla urządzeń trójfazowych SYSTEM NADCIŚNIENIOWEGO ZABEZPIECZANIA KLATEK SCHODOWYCH Dla urządzeń jednofazowych SYSTEM NADCIŚNIENIOWY Z WENTYLATOREM REZERWOWYM 9

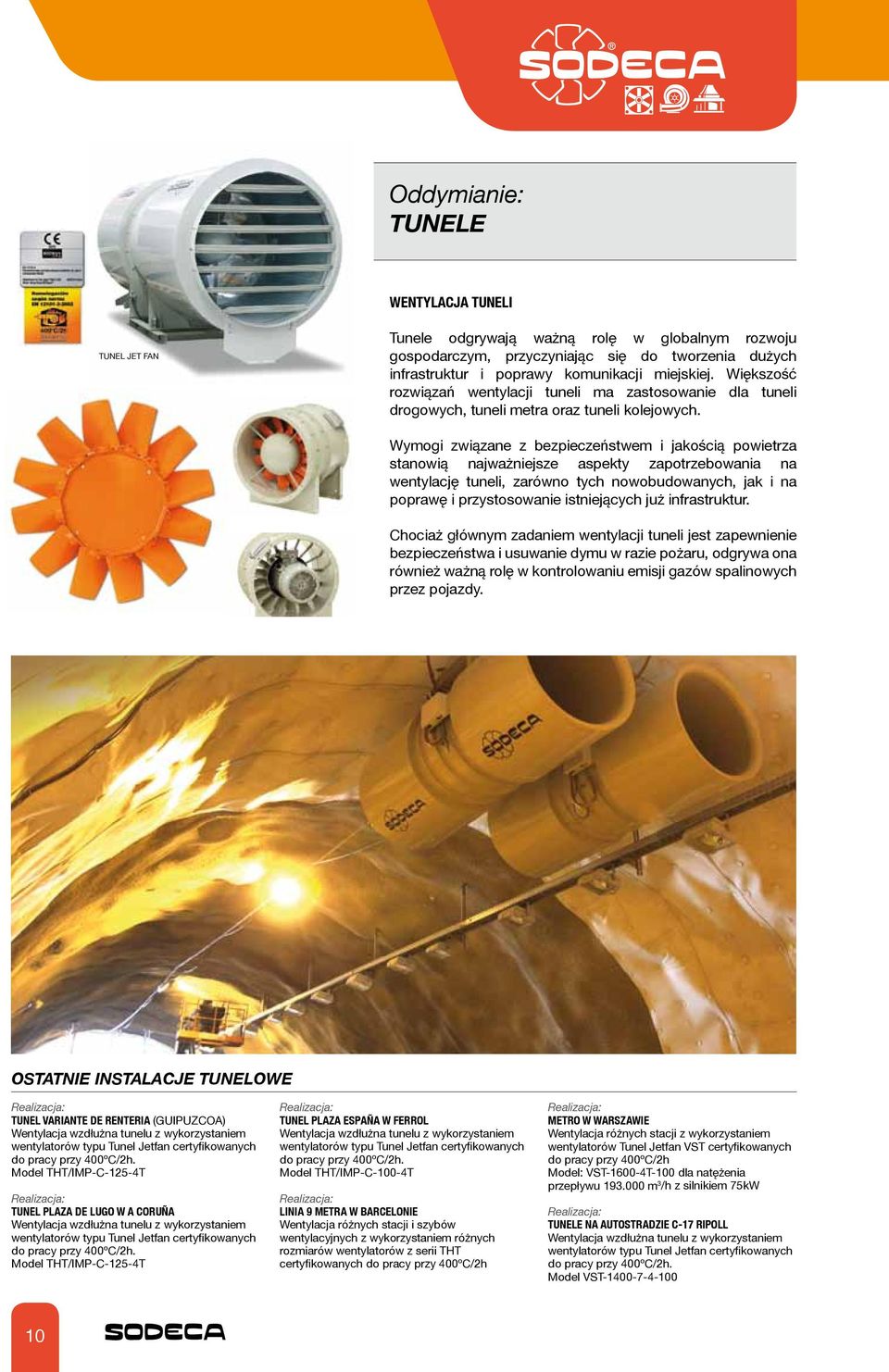

10 Oddymianie: TUNELE WENTYLACJA TUNELI TUNEL JET FAN Tunele odgrywają ważną rolę w globalnym rozwoju gospodarczym, przyczyniając się do tworzenia dużych infrastruktur i poprawy komunikacji miejskiej. Większość rozwiązań wentylacji tuneli ma zastosowanie dla tuneli drogowych, tuneli metra oraz tuneli kolejowych. Wymogi związane z bezpieczeństwem i jakością powietrza stanowią najważniejsze aspekty zapotrzebowania na wentylację tuneli, zarówno tych nowobudowanych, jak i na poprawę i przystosowanie istniejących już infrastruktur. Chociaż głównym zadaniem wentylacji tuneli jest zapewnienie bezpieczeństwa i usuwanie dymu w razie pożaru, odgrywa ona również ważną rolę w kontrolowaniu emisji gazów spalinowych przez pojazdy. OSTATNIE INSTALACJE TUNELOWE Realizacja: TUNEL VARIANTE DE RENTERIA (GUIPUZCOA) Wentylacja wzdłużna tunelu z wykorzystaniem wentylatorów typu Tunel Jetfan certyfikowanych do pracy przy 400ºC/2h. Model THT/IMP-C-125-4T Realizacja: TUNEL PLAZA DE LUGO W A CORUÑA Wentylacja wzdłużna tunelu z wykorzystaniem wentylatorów typu Tunel Jetfan certyfikowanych do pracy przy 400ºC/2h. Model THT/IMP-C-125-4T Realizacja: TUNEL PLAZA ESPAÑA W FERROL Wentylacja wzdłużna tunelu z wykorzystaniem wentylatorów typu Tunel Jetfan certyfikowanych do pracy przy 400ºC/2h. Model THT/IMP-C-100-4T Realizacja: LINIA 9 METRA W BARCELONIE Wentylacja różnych stacji i szybów wentylacyjnych z wykorzystaniem różnych rozmiarów wentylatorów z serii THT certyfikowanych do pracy przy 400ºC/2h Realizacja: METRO W WARSZAWIE Wentylacja różnych stacji z wykorzystaniem wentylatorów Tunel Jetfan VST certyfikowanych do pracy przy 400ºC/2h Model: VST T-100 dla natężenia przepływu m 3 /h z silnikiem 75kW Realizacja: TUNELE NA AUTOSTRADZIE C-17 RIPOLL Wentylacja wzdłużna tunelu z wykorzystaniem wentylatorów typu Tunel Jetfan certyfikowanych do pracy przy 400ºC/2h. Model VST

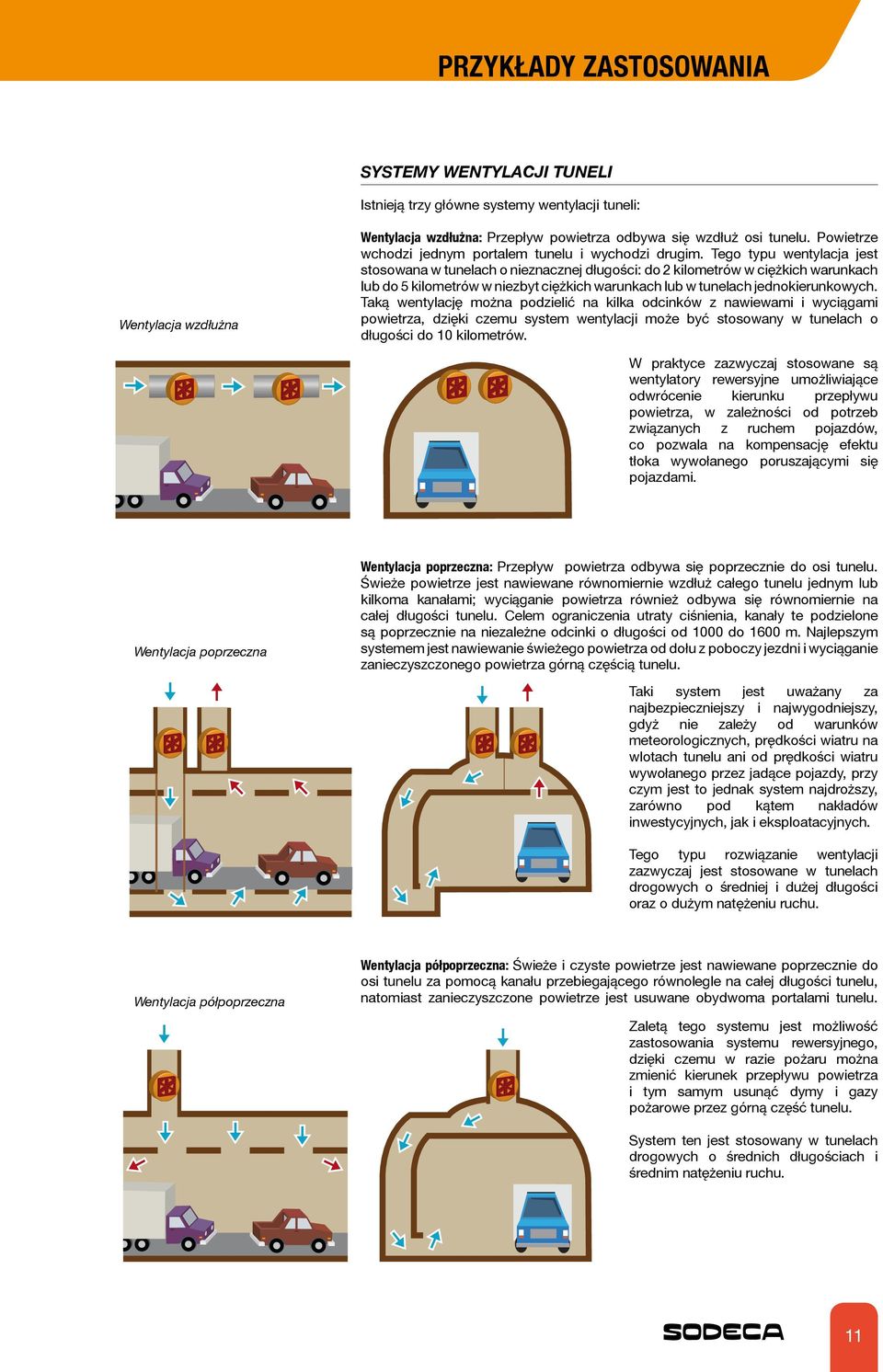

11 PRZYKŁADY ZASTOSOWANIA SYSTEMY WENTYLACJI TUNELI Istnieją trzy główne systemy wentylacji tuneli: Wentylacja wzdłużna Wentylacja wzdłużna: Przepływ powietrza odbywa się wzdłuż osi tunelu. Powietrze wchodzi jednym portalem tunelu i wychodzi drugim. Tego typu wentylacja jest stosowana w tunelach o nieznacznej długości: do 2 kilometrów w ciężkich warunkach lub do 5 kilometrów w niezbyt ciężkich warunkach lub w tunelach jednokierunkowych. Taką wentylację można podzielić na kilka odcinków z nawiewami i wyciągami powietrza, dzięki czemu system wentylacji może być stosowany w tunelach o długości do 10 kilometrów. W praktyce zazwyczaj stosowane są wentylatory rewersyjne umożliwiające odwrócenie kierunku przepływu powietrza, w zależności od potrzeb związanych z ruchem pojazdów, co pozwala na kompensację efektu tłoka wywołanego poruszającymi się pojazdami. Wentylacja poprzeczna Wentylacja poprzeczna: Przepływ powietrza odbywa się poprzecznie do osi tunelu. Świeże powietrze jest nawiewane równomiernie wzdłuż całego tunelu jednym lub kilkoma kanałami; wyciąganie powietrza również odbywa się równomiernie na całej długości tunelu. Celem ograniczenia utraty ciśnienia, kanały te podzielone są poprzecznie na niezależne odcinki o długości od 1000 do 1600 m. Najlepszym systemem jest nawiewanie świeżego powietrza od dołu z poboczy jezdni i wyciąganie zanieczyszczonego powietrza górną częścią tunelu. Taki system jest uważany za najbezpieczniejszy i najwygodniejszy, gdyż nie zależy od warunków meteorologicznych, prędkości wiatru na wlotach tunelu ani od prędkości wiatru wywołanego przez jadące pojazdy, przy czym jest to jednak system najdroższy, zarówno pod kątem nakładów inwestycyjnych, jak i eksploatacyjnych. Tego typu rozwiązanie wentylacji zazwyczaj jest stosowane w tunelach drogowych o średniej i dużej długości oraz o dużym natężeniu ruchu. Wentylacja półpoprzeczna Wentylacja półpoprzeczna: Świeże i czyste powietrze jest nawiewane poprzecznie do osi tunelu za pomocą kanału przebiegającego równolegle na całej długości tunelu, natomiast zanieczyszczone powietrze jest usuwane obydwoma portalami tunelu. Zaletą tego systemu jest możliwość zastosowania systemu rewersyjnego, dzięki czemu w razie pożaru można zmienić kierunek przepływu powietrza i tym samym usunąć dymy i gazy pożarowe przez górną część tunelu. System ten jest stosowany w tunelach drogowych o średnich długościach i średnim natężeniu ruchu. 11

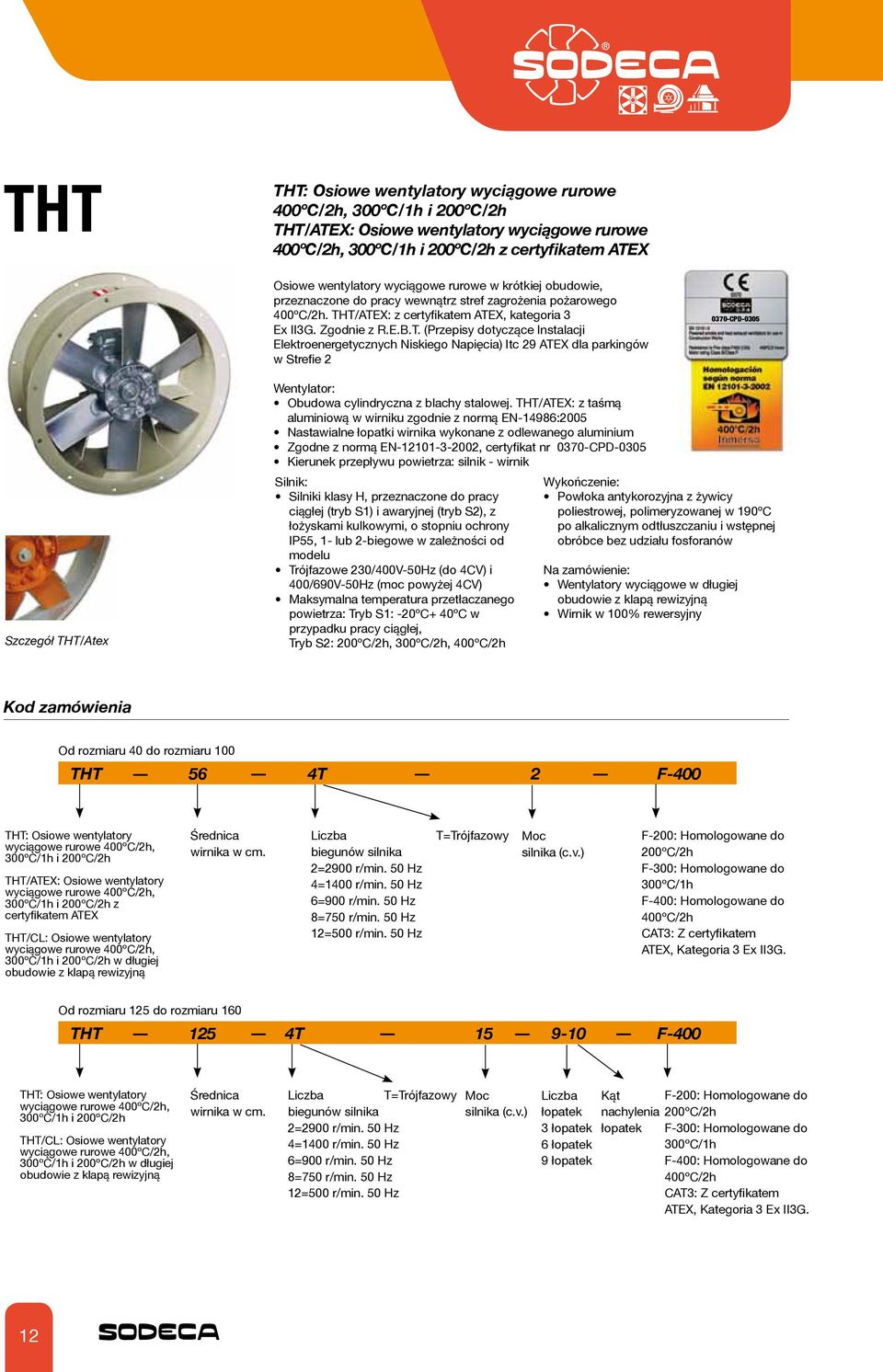

12 THT THT: Osiowe wentylatory wyciągowe rurowe 400ºC/2h, 300ºC/1h i 200ºC/2h THT/ATEX: Osiowe wentylatory wyciągowe rurowe 400ºC/2h, 300ºC/1h i 200ºC/2h z certyfikatem ATEX Osiowe wentylatory wyciągowe rurowe w krótkiej obudowie, przeznaczone do pracy wewnątrz stref zagrożenia pożarowego 400ºC/2h. THT/ATEX: z certyfikatem ATEX, kategoria 3 Ex II3G. Zgodnie z R.E.B.T. (Przepisy dotyczące Instalacji Elektroenergetycznych Niskiego Napięcia) Itc 29 ATEX dla parkingów w Strefie CPD-0305 Szczegół THT/Atex Wentylator: Obudowa cylindryczna z blachy stalowej. THT/ATEX: z taśmą aluminiową w wirniku zgodnie z normą EN-14986:2005 Nastawialne łopatki wirnika wykonane z odlewanego aluminium Zgodne z normą EN , certyfikat nr 0370-CPD-0305 Kierunek przepływu powietrza: silnik - wirnik Silnik: Silniki klasy H, przeznaczone do pracy ciągłej (tryb S1) i awaryjnej (tryb S2), z łożyskami kulkowymi, o stopniu ochrony IP55, 1- lub 2-biegowe w zależności od modelu Trójfazowe 230/400V-50Hz (do 4CV) i 400/690V-50Hz (moc powyżej 4CV) Maksymalna temperatura przetłaczanego powietrza: Tryb S1: -20ºC+ 40ºC w przypadku pracy ciągłej, Tryb S2: 200ºC/2h, 300ºC/2h, 400ºC/2h Wykończenie: Powłoka antykorozyjna z żywicy poliestrowej, polimeryzowanej w 190ºC po alkalicznym odtłuszczaniu i wstępnej obróbce bez udziału fosforanów Na zamówienie: Wentylatory wyciągowe w długiej obudowie z klapą rewizyjną Wirnik w 100% rewersyjny Kod zamówienia Od rozmiaru 40 do rozmiaru 100 THT 56 4T 2 F-400 THT: Osiowe wentylatory wyciągowe rurowe 400ºC/2h, 300ºC/1h i 200ºC/2h THT/ATEX: Osiowe wentylatory wyciągowe rurowe 400ºC/2h, 300ºC/1h i 200ºC/2h z certyfikatem ATEX THT/CL: Osiowe wentylatory wyciągowe rurowe 400ºC/2h, 300ºC/1h i 200ºC/2h w długiej obudowie z klapą rewizyjną Średnica wirnika w cm. Liczba biegunów silnika 2=2900 r/min. 50 Hz 4=1400 r/min. 50 Hz 6=900 r/min. 50 Hz 8=750 r/min. 50 Hz 12=500 r/min. 50 Hz T=Trójfazowy Moc silnika (c.v.) F-200: Homologowane do 200ºC/2h F-300: Homologowane do 300ºC/1h F-400: Homologowane do 400ºC/2h CAT3: Z certyfikatem ATEX, Kategoria 3 Ex II3G. Od rozmiaru 125 do rozmiaru 160 THT 125 4T F-400 THT: Osiowe wentylatory wyciągowe rurowe 400ºC/2h, 300ºC/1h i 200ºC/2h THT/CL: Osiowe wentylatory wyciągowe rurowe 400ºC/2h, 300ºC/1h i 200ºC/2h w długiej obudowie z klapą rewizyjną Średnica wirnika w cm. Liczba T=Trójfazowy biegunów silnika 2=2900 r/min. 50 Hz 4=1400 r/min. 50 Hz 6=900 r/min. 50 Hz 8=750 r/min. 50 Hz 12=500 r/min. 50 Hz Moc silnika (c.v.) Liczba łopatek 3 łopatek 6 łopatek 9 łopatek Kąt nachylenia łopatek F-200: Homologowane do 200ºC/2h F-300: Homologowane do 300ºC/1h F-400: Homologowane do 400ºC/2h CAT3: Z certyfikatem ATEX, Kategoria 3 Ex II3G. 12

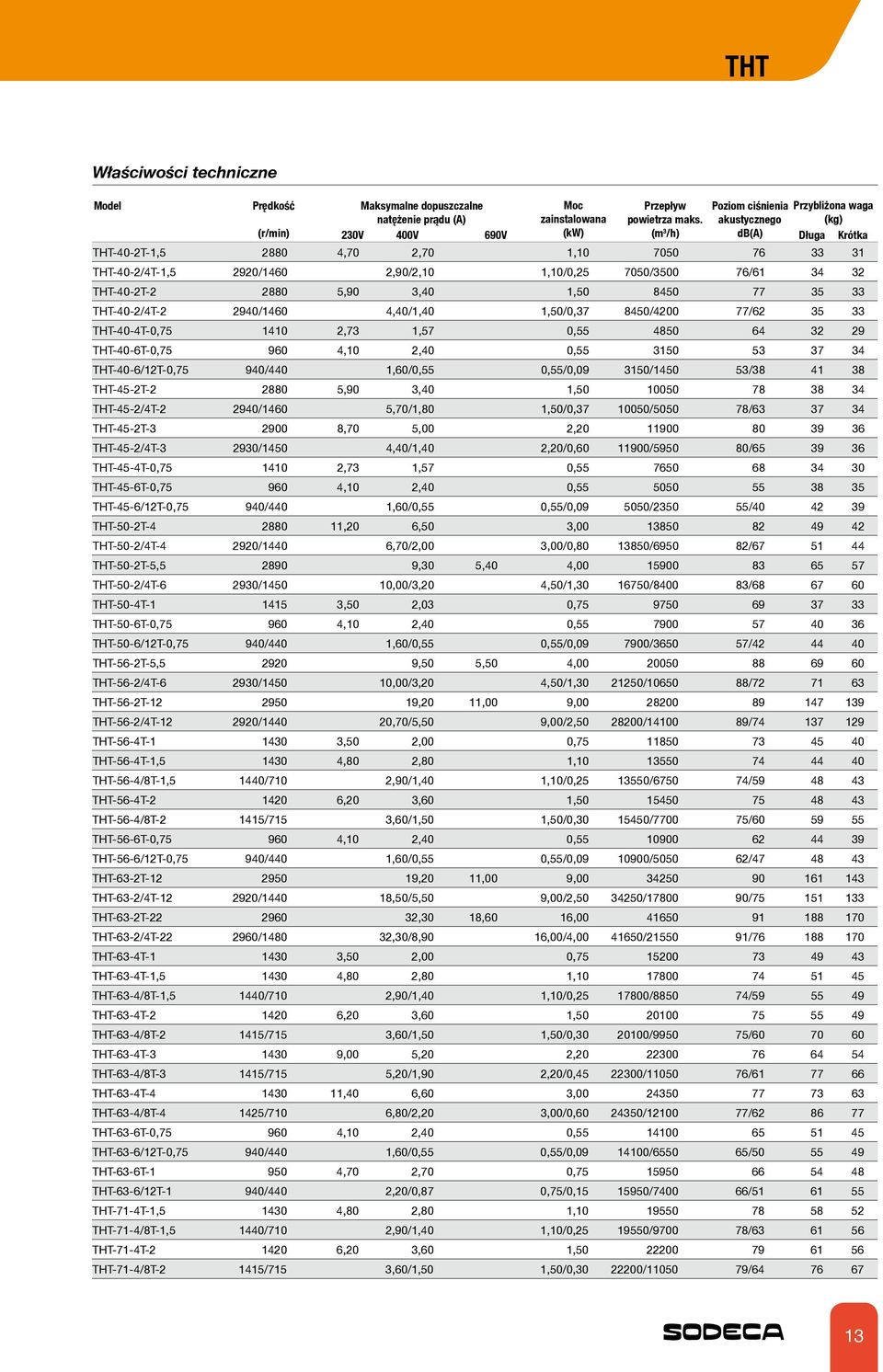

13 THT Właściwości techniczne Model Prędkość (r/min) Maksymalne dopuszczalne natężenie prądu (A) 230V 400V 690V Moc zainstalowana (kw) Przepływ powietrza maks. (m 3 /h) Poziom ciśnienia akustycznego db(a) Przybliżona waga (kg) Długa Krótka THT-40-2T-1, ,70 2,70 1, THT-40-2/4T-1,5 2920/1460 2,90/2,10 1,10/0, / / THT-40-2T ,90 3,40 1, THT-40-2/4T /1460 4,40/1,40 1,50/0, / / THT-40-4T-0, ,73 1,57 0, THT-40-6T-0, ,10 2,40 0, THT-40-6/12T-0,75 940/440 1,60/0,55 0,55/0, / / THT-45-2T ,90 3,40 1, THT-45-2/4T /1460 5,70/1,80 1,50/0, / / THT-45-2T ,70 5,00 2, THT-45-2/4T /1450 4,40/1,40 2,20/0, / / THT-45-4T-0, ,73 1,57 0, THT-45-6T-0, ,10 2,40 0, THT-45-6/12T-0,75 940/440 1,60/0,55 0,55/0, / / THT-50-2T ,20 6,50 3, THT-50-2/4T /1440 6,70/2,00 3,00/0, / / THT-50-2T-5, ,30 5,40 4, THT-50-2/4T / ,00/3,20 4,50/1, / / THT-50-4T ,50 2,03 0, THT-50-6T-0, ,10 2,40 0, THT-50-6/12T-0,75 940/440 1,60/0,55 0,55/0, / / THT-56-2T-5, ,50 5,50 4, THT-56-2/4T / ,00/3,20 4,50/1, / / THT-56-2T ,20 11,00 9, THT-56-2/4T / ,70/5,50 9,00/2, / / THT-56-4T ,50 2,00 0, THT-56-4T-1, ,80 2,80 1, THT-56-4/8T-1,5 1440/710 2,90/1,40 1,10/0, / / THT-56-4T ,20 3,60 1, THT-56-4/8T /715 3,60/1,50 1,50/0, / / THT-56-6T-0, ,10 2,40 0, THT-56-6/12T-0,75 940/440 1,60/0,55 0,55/0, / / THT-63-2T ,20 11,00 9, THT-63-2/4T / ,50/5,50 9,00/2, / / THT-63-2T ,30 18,60 16, THT-63-2/4T / ,30/8,90 16,00/4, / / THT-63-4T ,50 2,00 0, THT-63-4T-1, ,80 2,80 1, THT-63-4/8T-1,5 1440/710 2,90/1,40 1,10/0, / / THT-63-4T ,20 3,60 1, THT-63-4/8T /715 3,60/1,50 1,50/0, / / THT-63-4T ,00 5,20 2, THT-63-4/8T /715 5,20/1,90 2,20/0, / / THT-63-4T ,40 6,60 3, THT-63-4/8T /710 6,80/2,20 3,00/0, / / THT-63-6T-0, ,10 2,40 0, THT-63-6/12T-0,75 940/440 1,60/0,55 0,55/0, / / THT-63-6T ,70 2,70 0, THT-63-6/12T-1 940/440 2,20/0,87 0,75/0, / / THT-71-4T-1, ,80 2,80 1, THT-71-4/8T-1,5 1440/710 2,90/1,40 1,10/0, / / THT-71-4T ,20 3,60 1, THT-71-4/8T /715 3,60/1,50 1,50/0, / /

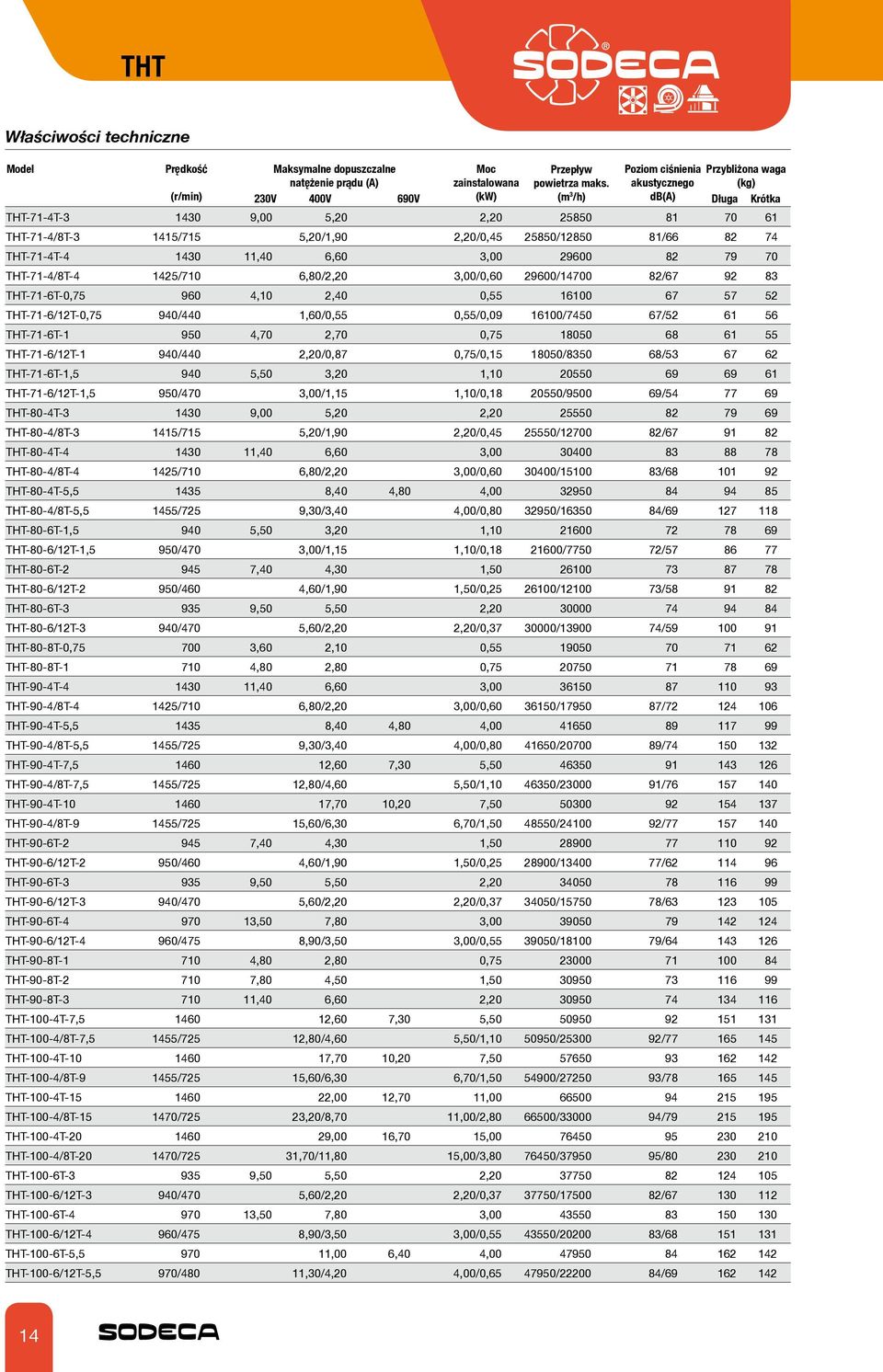

14 THT Właściwości techniczne Model Prędkość (r/min) Maksymalne dopuszczalne natężenie prądu (A) 230V 400V 690V Moc zainstalowana (kw) Przepływ powietrza maks. (m 3 /h) Poziom ciśnienia akustycznego db(a) Przybliżona waga (kg) Długa Krótka THT-71-4T ,00 5,20 2, THT-71-4/8T /715 5,20/1,90 2,20/0, / / THT-71-4T ,40 6,60 3, THT-71-4/8T /710 6,80/2,20 3,00/0, / / THT-71-6T-0, ,10 2,40 0, THT-71-6/12T-0,75 940/440 1,60/0,55 0,55/0, / / THT-71-6T ,70 2,70 0, THT-71-6/12T-1 940/440 2,20/0,87 0,75/0, / / THT-71-6T-1, ,50 3,20 1, THT-71-6/12T-1,5 950/470 3,00/1,15 1,10/0, / / THT-80-4T ,00 5,20 2, THT-80-4/8T /715 5,20/1,90 2,20/0, / / THT-80-4T ,40 6,60 3, THT-80-4/8T /710 6,80/2,20 3,00/0, / / THT-80-4T-5, ,40 4,80 4, THT-80-4/8T-5,5 1455/725 9,30/3,40 4,00/0, / / THT-80-6T-1, ,50 3,20 1, THT-80-6/12T-1,5 950/470 3,00/1,15 1,10/0, / / THT-80-6T ,40 4,30 1, THT-80-6/12T-2 950/460 4,60/1,90 1,50/0, / / THT-80-6T ,50 5,50 2, THT-80-6/12T-3 940/470 5,60/2,20 2,20/0, / / THT-80-8T-0, ,60 2,10 0, THT-80-8T ,80 2,80 0, THT-90-4T ,40 6,60 3, THT-90-4/8T /710 6,80/2,20 3,00/0, / / THT-90-4T-5, ,40 4,80 4, THT-90-4/8T-5,5 1455/725 9,30/3,40 4,00/0, / / THT-90-4T-7, ,60 7,30 5, THT-90-4/8T-7,5 1455/725 12,80/4,60 5,50/1, / / THT-90-4T ,70 10,20 7, THT-90-4/8T /725 15,60/6,30 6,70/1, / / THT-90-6T ,40 4,30 1, THT-90-6/12T-2 950/460 4,60/1,90 1,50/0, / / THT-90-6T ,50 5,50 2, THT-90-6/12T-3 940/470 5,60/2,20 2,20/0, / / THT-90-6T ,50 7,80 3, THT-90-6/12T-4 960/475 8,90/3,50 3,00/0, / / THT-90-8T ,80 2,80 0, THT-90-8T ,80 4,50 1, THT-90-8T ,40 6,60 2, THT-100-4T-7, ,60 7,30 5, THT-100-4/8T-7,5 1455/725 12,80/4,60 5,50/1, / / THT-100-4T ,70 10,20 7, THT-100-4/8T /725 15,60/6,30 6,70/1, / / THT-100-4T ,00 12,70 11, THT-100-4/8T /725 23,20/8,70 11,00/2, / / THT-100-4T ,00 16,70 15, THT-100-4/8T /725 31,70/11,80 15,00/3, / / THT-100-6T ,50 5,50 2, THT-100-6/12T-3 940/470 5,60/2,20 2,20/0, / / THT-100-6T ,50 7,80 3, THT-100-6/12T-4 960/475 8,90/3,50 3,00/0, / / THT-100-6T-5, ,00 6,40 4, THT-100-6/12T-5,5 970/480 11,30/4,20 4,00/0, / /

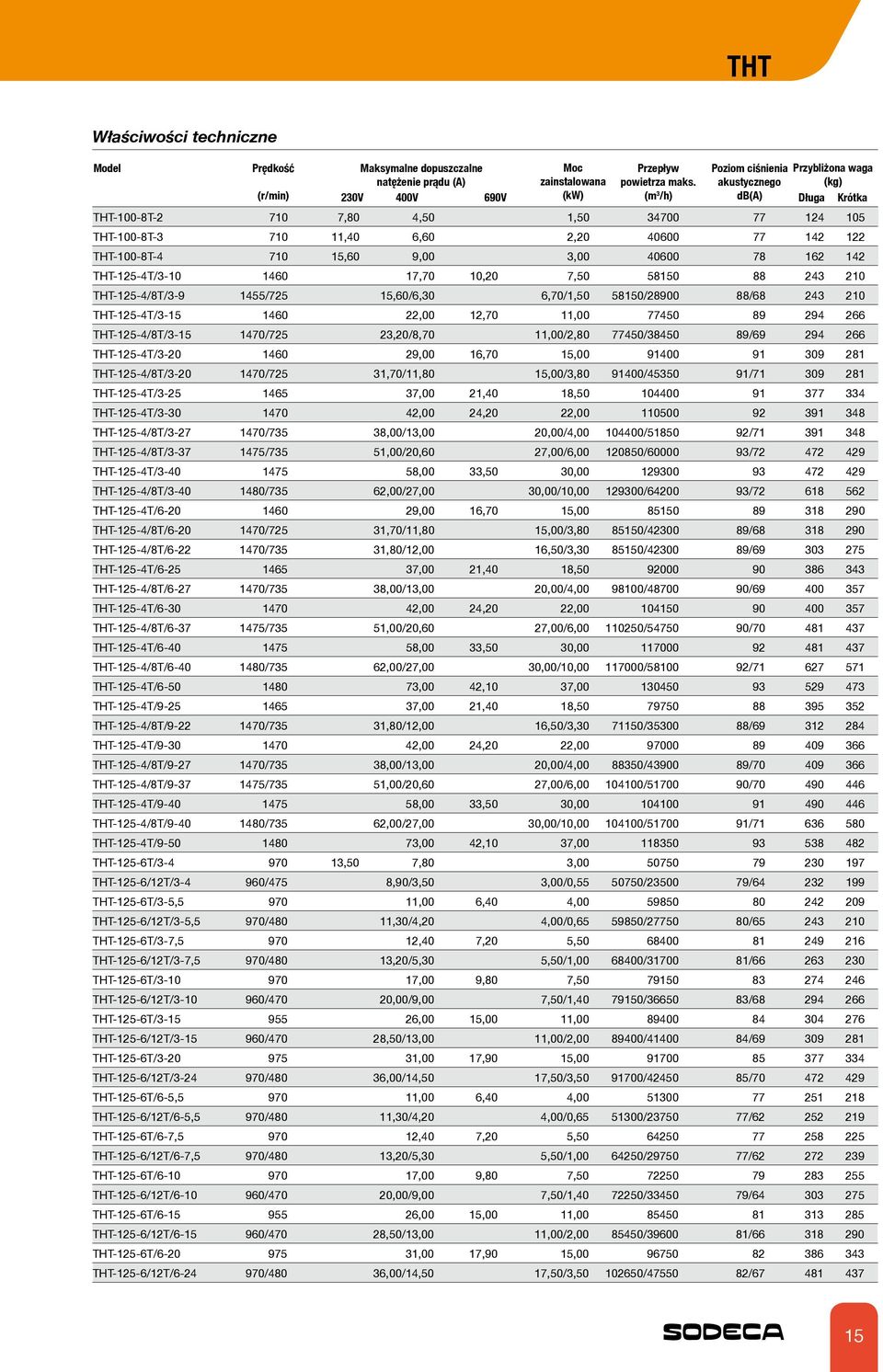

15 THT Właściwości techniczne Model Prędkość (r/min) Maksymalne dopuszczalne natężenie prądu (A) 230V 400V 690V Moc zainstalowana (kw) Przepływ powietrza maks. (m 3 /h) Poziom ciśnienia akustycznego db(a) Przybliżona waga (kg) Długa Krótka THT-100-8T ,80 4,50 1, THT-100-8T ,40 6,60 2, THT-100-8T ,60 9,00 3, THT-125-4T/ ,70 10,20 7, THT-125-4/8T/ /725 15,60/6,30 6,70/1, / / THT-125-4T/ ,00 12,70 11, THT-125-4/8T/ /725 23,20/8,70 11,00/2, / / THT-125-4T/ ,00 16,70 15, THT-125-4/8T/ /725 31,70/11,80 15,00/3, / / THT-125-4T/ ,00 21,40 18, THT-125-4T/ ,00 24,20 22, THT-125-4/8T/ /735 38,00/13,00 20,00/4, / / THT-125-4/8T/ /735 51,00/20,60 27,00/6, / / THT-125-4T/ ,00 33,50 30, THT-125-4/8T/ /735 62,00/27,00 30,00/10, / / THT-125-4T/ ,00 16,70 15, THT-125-4/8T/ /725 31,70/11,80 15,00/3, / / THT-125-4/8T/ /735 31,80/12,00 16,50/3, / / THT-125-4T/ ,00 21,40 18, THT-125-4/8T/ /735 38,00/13,00 20,00/4, / / THT-125-4T/ ,00 24,20 22, THT-125-4/8T/ /735 51,00/20,60 27,00/6, / / THT-125-4T/ ,00 33,50 30, THT-125-4/8T/ /735 62,00/27,00 30,00/10, / / THT-125-4T/ ,00 42,10 37, THT-125-4T/ ,00 21,40 18, THT-125-4/8T/ /735 31,80/12,00 16,50/3, / / THT-125-4T/ ,00 24,20 22, THT-125-4/8T/ /735 38,00/13,00 20,00/4, / / THT-125-4/8T/ /735 51,00/20,60 27,00/6, / / THT-125-4T/ ,00 33,50 30, THT-125-4/8T/ /735 62,00/27,00 30,00/10, / / THT-125-4T/ ,00 42,10 37, THT-125-6T/ ,50 7,80 3, THT-125-6/12T/ /475 8,90/3,50 3,00/0, / / THT-125-6T/3-5, ,00 6,40 4, THT-125-6/12T/3-5,5 970/480 11,30/4,20 4,00/0, / / THT-125-6T/3-7, ,40 7,20 5, THT-125-6/12T/3-7,5 970/480 13,20/5,30 5,50/1, / / THT-125-6T/ ,00 9,80 7, THT-125-6/12T/ /470 20,00/9,00 7,50/1, / / THT-125-6T/ ,00 15,00 11, THT-125-6/12T/ /470 28,50/13,00 11,00/2, / / THT-125-6T/ ,00 17,90 15, THT-125-6/12T/ /480 36,00/14,50 17,50/3, / / THT-125-6T/6-5, ,00 6,40 4, THT-125-6/12T/6-5,5 970/480 11,30/4,20 4,00/0, / / THT-125-6T/6-7, ,40 7,20 5, THT-125-6/12T/6-7,5 970/480 13,20/5,30 5,50/1, / / THT-125-6T/ ,00 9,80 7, THT-125-6/12T/ /470 20,00/9,00 7,50/1, / / THT-125-6T/ ,00 15,00 11, THT-125-6/12T/ /470 28,50/13,00 11,00/2, / / THT-125-6T/ ,00 17,90 15, THT-125-6/12T/ /480 36,00/14,50 17,50/3, / /

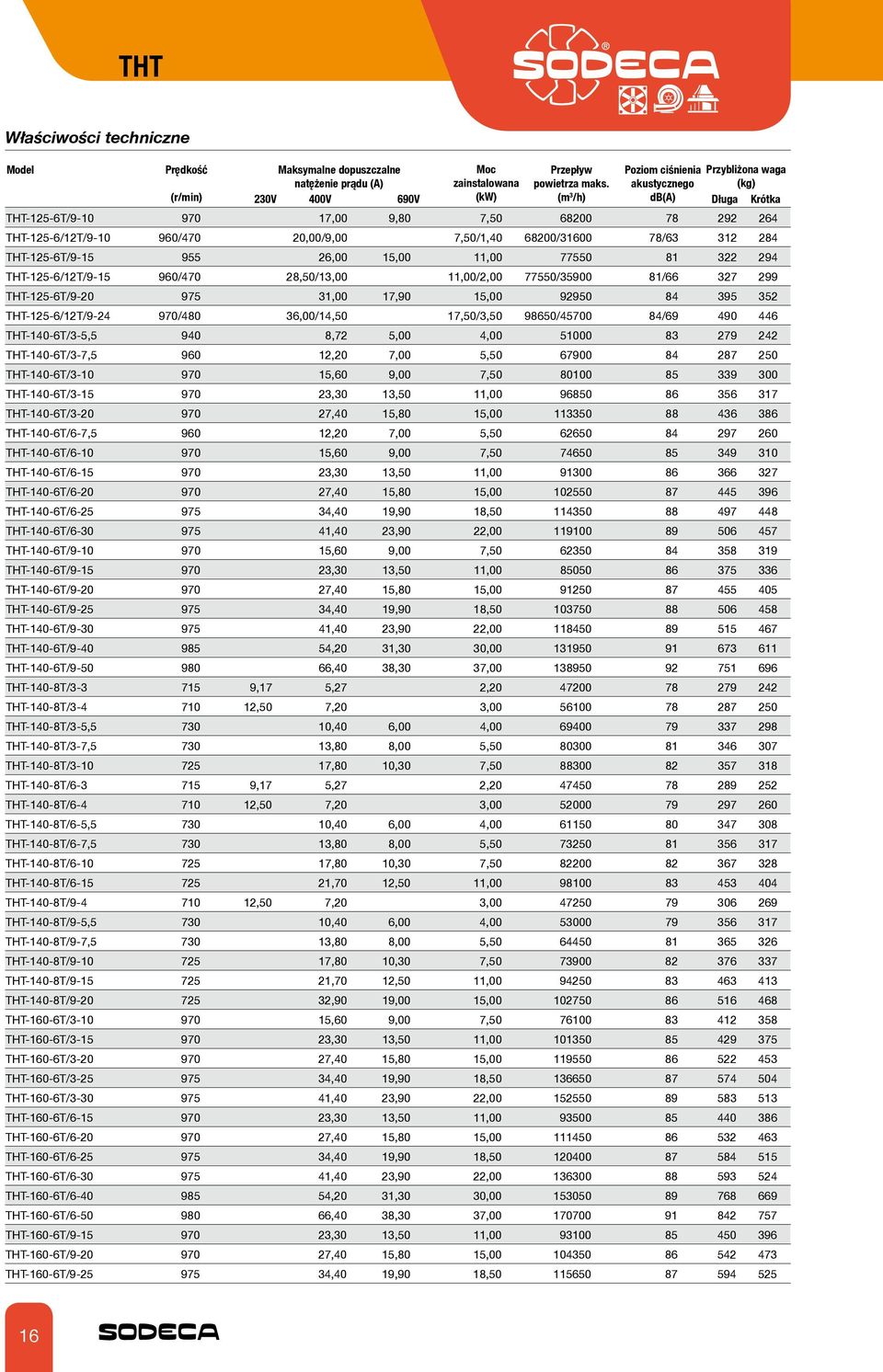

16 THT Właściwości techniczne Model Prędkość (r/min) Maksymalne dopuszczalne natężenie prądu (A) 230V 400V 690V Moc zainstalowana (kw) Przepływ powietrza maks. (m 3 /h) Poziom ciśnienia akustycznego db(a) Przybliżona waga (kg) Długa Krótka THT-125-6T/ ,00 9,80 7, THT-125-6/12T/ /470 20,00/9,00 7,50/1, / / THT-125-6T/ ,00 15,00 11, THT-125-6/12T/ /470 28,50/13,00 11,00/2, / / THT-125-6T/ ,00 17,90 15, THT-125-6/12T/ /480 36,00/14,50 17,50/3, / / THT-140-6T/3-5, ,72 5,00 4, THT-140-6T/3-7, ,20 7,00 5, THT-140-6T/ ,60 9,00 7, THT-140-6T/ ,30 13,50 11, THT-140-6T/ ,40 15,80 15, THT-140-6T/6-7, ,20 7,00 5, THT-140-6T/ ,60 9,00 7, THT-140-6T/ ,30 13,50 11, THT-140-6T/ ,40 15,80 15, THT-140-6T/ ,40 19,90 18, THT-140-6T/ ,40 23,90 22, THT-140-6T/ ,60 9,00 7, THT-140-6T/ ,30 13,50 11, THT-140-6T/ ,40 15,80 15, THT-140-6T/ ,40 19,90 18, THT-140-6T/ ,40 23,90 22, THT-140-6T/ ,20 31,30 30, THT-140-6T/ ,40 38,30 37, THT-140-8T/ ,17 5,27 2, THT-140-8T/ ,50 7,20 3, THT-140-8T/3-5, ,40 6,00 4, THT-140-8T/3-7, ,80 8,00 5, THT-140-8T/ ,80 10,30 7, THT-140-8T/ ,17 5,27 2, THT-140-8T/ ,50 7,20 3, THT-140-8T/6-5, ,40 6,00 4, THT-140-8T/6-7, ,80 8,00 5, THT-140-8T/ ,80 10,30 7, THT-140-8T/ ,70 12,50 11, THT-140-8T/ ,50 7,20 3, THT-140-8T/9-5, ,40 6,00 4, THT-140-8T/9-7, ,80 8,00 5, THT-140-8T/ ,80 10,30 7, THT-140-8T/ ,70 12,50 11, THT-140-8T/ ,90 19,00 15, THT-160-6T/ ,60 9,00 7, THT-160-6T/ ,30 13,50 11, THT-160-6T/ ,40 15,80 15, THT-160-6T/ ,40 19,90 18, THT-160-6T/ ,40 23,90 22, THT-160-6T/ ,30 13,50 11, THT-160-6T/ ,40 15,80 15, THT-160-6T/ ,40 19,90 18, THT-160-6T/ ,40 23,90 22, THT-160-6T/ ,20 31,30 30, THT-160-6T/ ,40 38,30 37, THT-160-6T/ ,30 13,50 11, THT-160-6T/ ,40 15,80 15, THT-160-6T/ ,40 19,90 18,

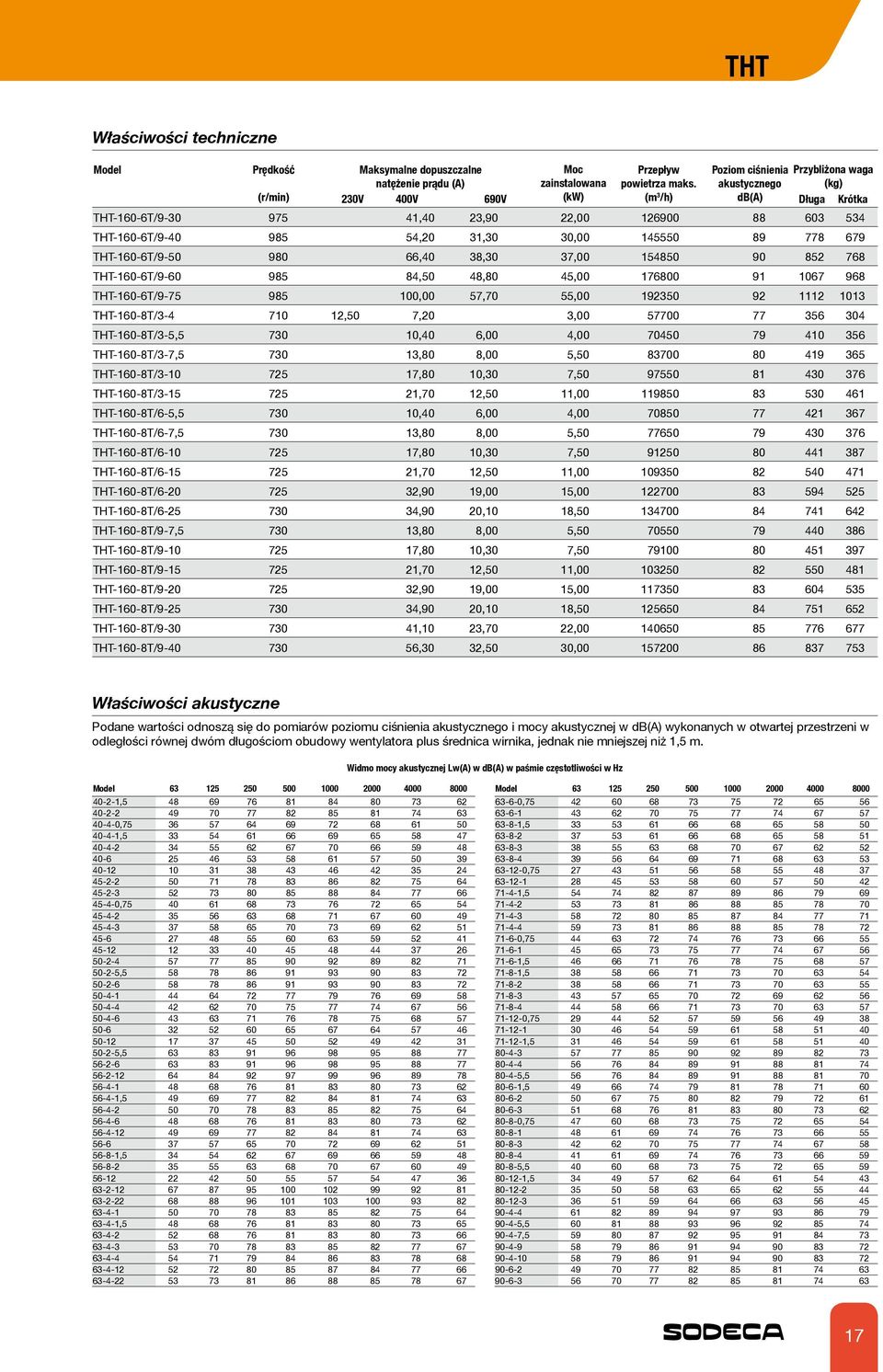

17 THT Właściwości techniczne Model Prędkość (r/min) Maksymalne dopuszczalne natężenie prądu (A) 230V 400V 690V Moc zainstalowana (kw) Przepływ powietrza maks. (m 3 /h) Poziom ciśnienia akustycznego db(a) Przybliżona waga (kg) Długa Krótka THT-160-6T/ ,40 23,90 22, THT-160-6T/ ,20 31,30 30, THT-160-6T/ ,40 38,30 37, THT-160-6T/ ,50 48,80 45, THT-160-6T/ ,00 57,70 55, THT-160-8T/ ,50 7,20 3, THT-160-8T/3-5, ,40 6,00 4, THT-160-8T/3-7, ,80 8,00 5, THT-160-8T/ ,80 10,30 7, THT-160-8T/ ,70 12,50 11, THT-160-8T/6-5, ,40 6,00 4, THT-160-8T/6-7, ,80 8,00 5, THT-160-8T/ ,80 10,30 7, THT-160-8T/ ,70 12,50 11, THT-160-8T/ ,90 19,00 15, THT-160-8T/ ,90 20,10 18, THT-160-8T/9-7, ,80 8,00 5, THT-160-8T/ ,80 10,30 7, THT-160-8T/ ,70 12,50 11, THT-160-8T/ ,90 19,00 15, THT-160-8T/ ,90 20,10 18, THT-160-8T/ ,10 23,70 22, THT-160-8T/ ,30 32,50 30, Właściwości akustyczne Podane wartości odnoszą się do pomiarów poziomu ciśnienia akustycznego i mocy akustycznej w db(a) wykonanych w otwartej przestrzeni w odległości równej dwóm długościom obudowy wentylatora plus średnica wirnika, jednak nie mniejszej niż 1,5 m. Widmo mocy akustycznej Lw(A) w db(a) w paśmie częstotliwości w Hz Model Model , , , , , , , , , , , , , , , , , , , , , , , , ,

18 THT Właściwości akustyczne Widmo mocy akustycznej Lw(A) w db(a) w paśmie częstotliwości w Hz , , , , , , / / / / / / / / / /3-5, /3-7, / / / / / / / / / / / / /3-5, /3-7, / / / / / / / / / / / /6-5, /6-7, / / / / / / / / / /6-5, /6-7, / / / / / / / / Akcesoria Patrz rozdział dotyczący akcesoriów 125-4/ / / / / / / / / / / / / /3-5, /3-7, / / / /6-7, / / / / / / / / / / / / / / /3-5, /3-7, / / / /6-5, /6-7, / / / /9-5, /9-7, / / / / / / / / / / / / / / / / / / / / / / / /3-5, /3-7, / / /6-5, /6-7, / / / / /9-7, / / / / / / INT IAT CABLE BOX C2V AET AR CENTRAL CO RFT P-400 R RI 18

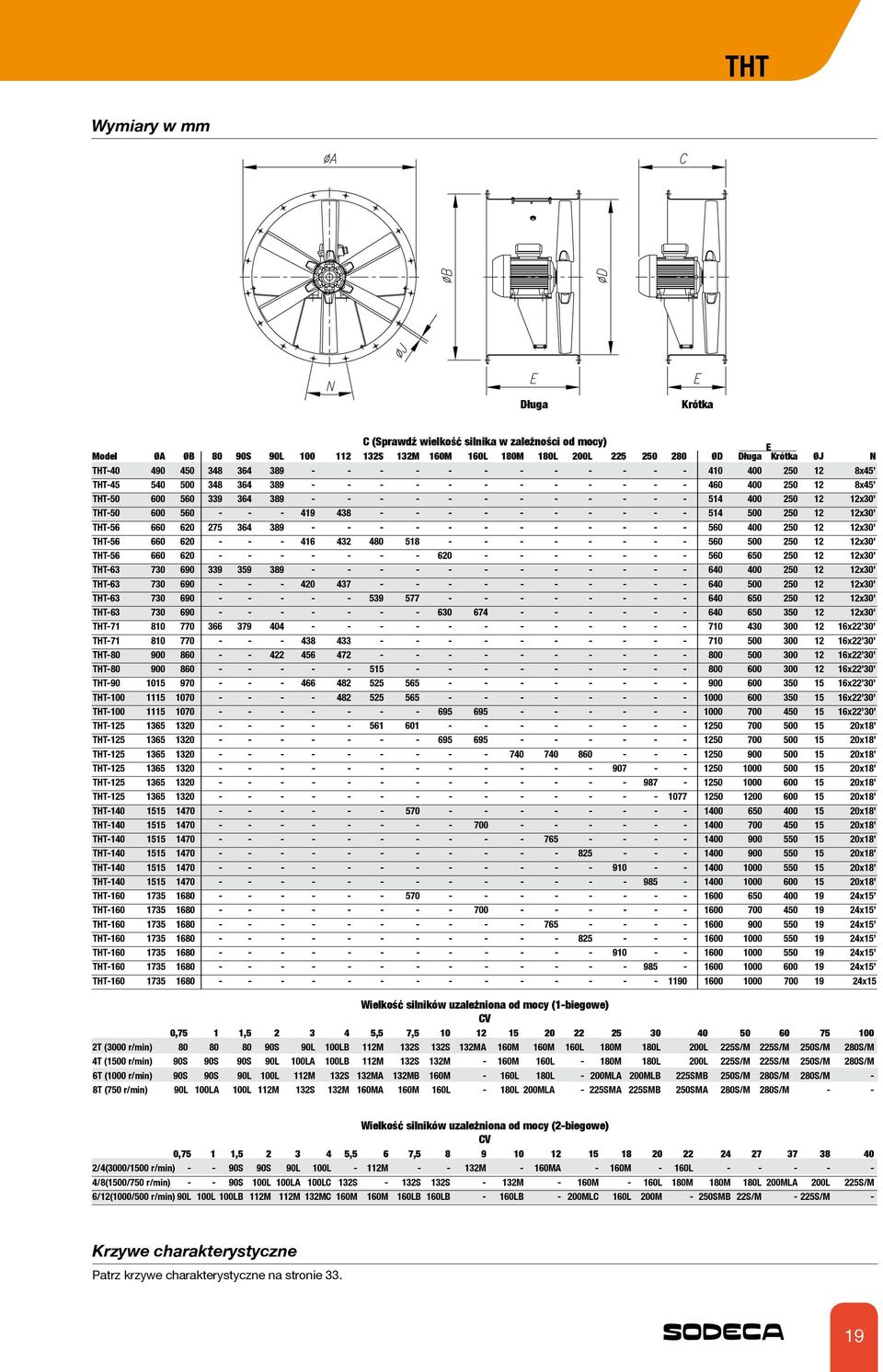

19 THT Wymiary w mm Długa Krótka C (Sprawdź wielkość silnika w zależności od mocy) E Model ØA ØB 80 90S 90L S 132M 160M 160L 180M 180L 200L ØD Długa Krótka ØJ N THT x45 THT x45 THT x30 THT x30 THT x30 THT x30 THT x30 THT x30 THT x30 THT x30 THT x30 THT x22 30 THT x22 30 THT x22 30 THT x22 30 THT x22 30 THT x22 30 THT x22 30 THT x18 THT x18 THT x18 THT x18 THT x18 THT x18 THT x18 THT x18 THT x18 THT x18 THT x18 THT x18 THT x15 THT x15 THT x15 THT x15 THT x15 THT x15 THT x15 Wielkość silników uzależniona od mocy (1-biegowe) CV 0,75 1 1, ,5 7, T (3000 r/min) S 90L 100LB 112M 132S 132S 132MA 160M 160M 160L 180M 180L 200L 225S/M 225S/M 250S/M 280S/M 4T (1500 r/min) 90S 90S 90S 90L 100LA 100LB 112M 132S 132M - 160M 160L - 180M 180L 200L 225S/M 225S/M 250S/M 280S/M 6T (1000 r/min) 90S 90S 90L 100L 112M 132S 132MA 132MB 160M - 160L 180L - 200MLA 200MLB 225SMB 250S/M 280S/M 280S/M - 8T (750 r/min) 90L 100LA 100L 112M 132S 132M 160MA 160M 160L - 180L 200MLA - 225SMA 225SMB 250SMA 280S/M 280S/M - - Wielkość silników uzależniona od mocy (2-biegowe) CV 0,75 1 1, ,5 6 7, /4(3000/1500 r/min) S 90S 90L 100L - 112M M - 160MA - 160M - 160L /8(1500/750 r/min) S 100L 100LA 100LC 132S - 132S 132S - 132M - 160M - 160L 180M 180M 180L 200MLA 200L 225S/M 6/12(1000/500 r/min) 90L 100L 100LB 112M 112M 132MC 160M 160M 160LB 160LB - 160LB - 200MLC 160L 200M - 250SMB 22S/M - 225S/M - Krzywe charakterystyczne Patrz krzywe charakterystyczne na stronie

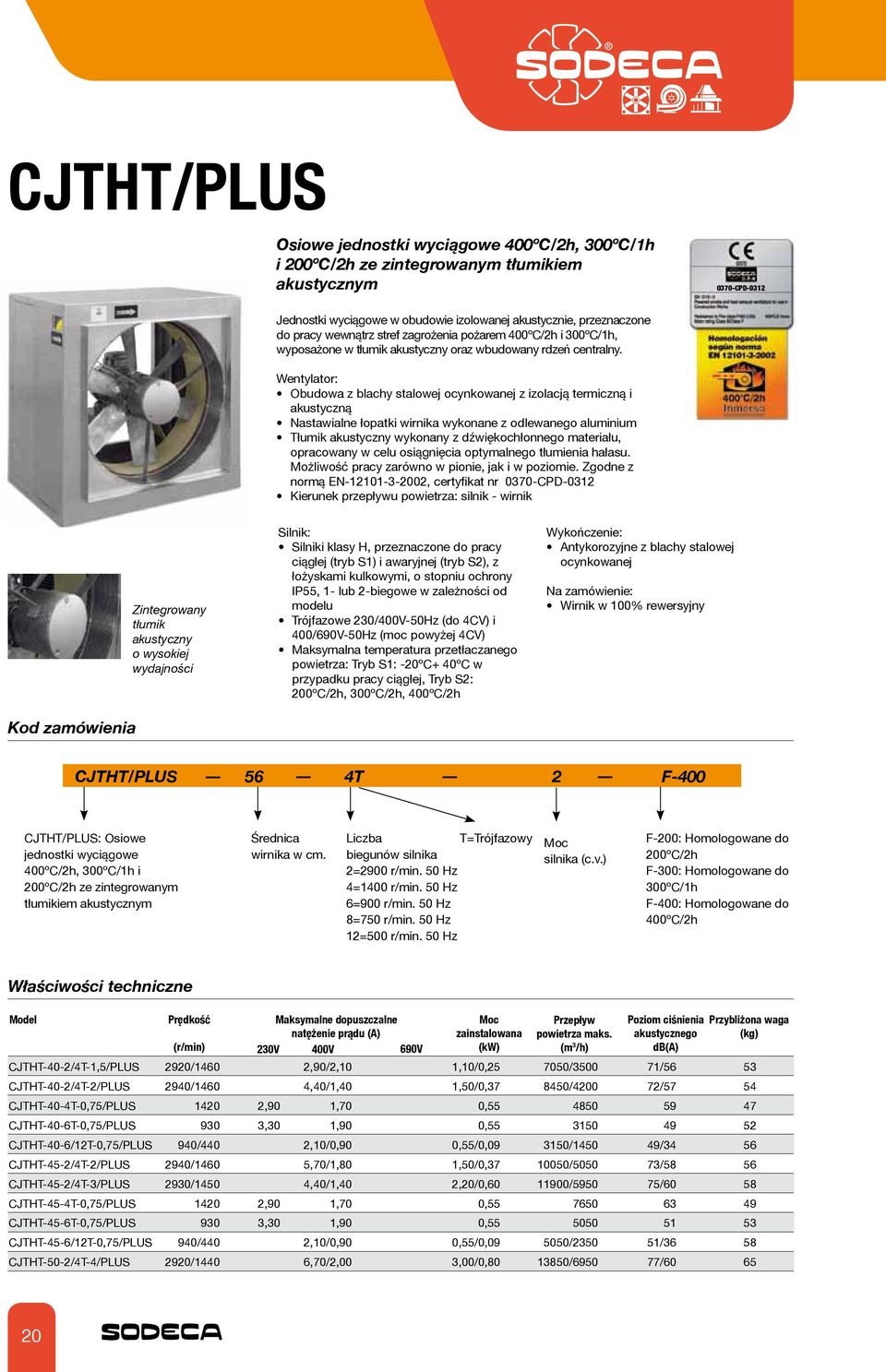

20 CJTHT/PLUS Osiowe jednostki wyciągowe 400ºC/2h, 300ºC/1h i 200ºC/2h ze zintegrowanym tłumikiem akustycznym 0370-CPD-0312 Jednostki wyciągowe w obudowie izolowanej akustycznie, przeznaczone do pracy wewnątrz stref zagrożenia pożarem 400ºC/2h i 300ºC/1h, wyposażone w tłumik akustyczny oraz wbudowany rdzeń centralny. Wentylator: Obudowa z blachy stalowej ocynkowanej z izolacją termiczną i akustyczną Nastawialne łopatki wirnika wykonane z odlewanego aluminium Tłumik akustyczny wykonany z dźwiękochłonnego materiału, opracowany w celu osiągnięcia optymalnego tłumienia hałasu. Możliwość pracy zarówno w pionie, jak i w poziomie. Zgodne z normą EN , certyfikat nr 0370-CPD-0312 Kierunek przepływu powietrza: silnik - wirnik Kod zamówienia Zintegrowany tłumik akustyczny o wysokiej wydajności Silnik: Silniki klasy H, przeznaczone do pracy ciągłej (tryb S1) i awaryjnej (tryb S2), z łożyskami kulkowymi, o stopniu ochrony IP55, 1- lub 2-biegowe w zależności od modelu Trójfazowe 230/400V-50Hz (do 4CV) i 400/690V-50Hz (moc powyżej 4CV) Maksymalna temperatura przetłaczanego powietrza: Tryb S1: -20ºC+ 40ºC w przypadku pracy ciągłej, Tryb S2: 200ºC/2h, 300ºC/2h, 400ºC/2h Wykończenie: Antykorozyjne z blachy stalowej ocynkowanej Na zamówienie: Wirnik w 100% rewersyjny CJTHT/PLUS 56 4T 2 F-400 CJTHT/PLUS: Osiowe jednostki wyciągowe 400ºC/2h, 300ºC/1h i 200ºC/2h ze zintegrowanym tłumikiem akustycznym Średnica wirnika w cm. Liczba T=Trójfazowy biegunów silnika 2=2900 r/min. 50 Hz 4=1400 r/min. 50 Hz 6=900 r/min. 50 Hz 8=750 r/min. 50 Hz 12=500 r/min. 50 Hz Moc silnika (c.v.) F-200: Homologowane do 200ºC/2h F-300: Homologowane do 300ºC/1h F-400: Homologowane do 400ºC/2h Właściwości techniczne Model Prędkość Maksymalne dopuszczalne Moc Przepływ Poziom ciśnienia Przybliżona waga natężenie prądu (A) zainstalowana powietrza maks. akustycznego (kg) (r/min) 230V 400V 690V (kw) (m 3 /h) db(a) CJTHT-40-2/4T-1,5/PLUS 2920/1460 2,90/2,10 1,10/0, / /56 53 CJTHT-40-2/4T-2/PLUS 2940/1460 4,40/1,40 1,50/0, / /57 54 CJTHT-40-4T-0,75/PLUS ,90 1,70 0, CJTHT-40-6T-0,75/PLUS 930 3,30 1,90 0, CJTHT-40-6/12T-0,75/PLUS 940/440 2,10/0,90 0,55/0, / /34 56 CJTHT-45-2/4T-2/PLUS 2940/1460 5,70/1,80 1,50/0, / /58 56 CJTHT-45-2/4T-3/PLUS 2930/1450 4,40/1,40 2,20/0, / /60 58 CJTHT-45-4T-0,75/PLUS ,90 1,70 0, CJTHT-45-6T-0,75/PLUS 930 3,30 1,90 0, CJTHT-45-6/12T-0,75/PLUS 940/440 2,10/0,90 0,55/0, / /36 58 CJTHT-50-2/4T-4/PLUS 2920/1440 6,70/2,00 3,00/0, / /
