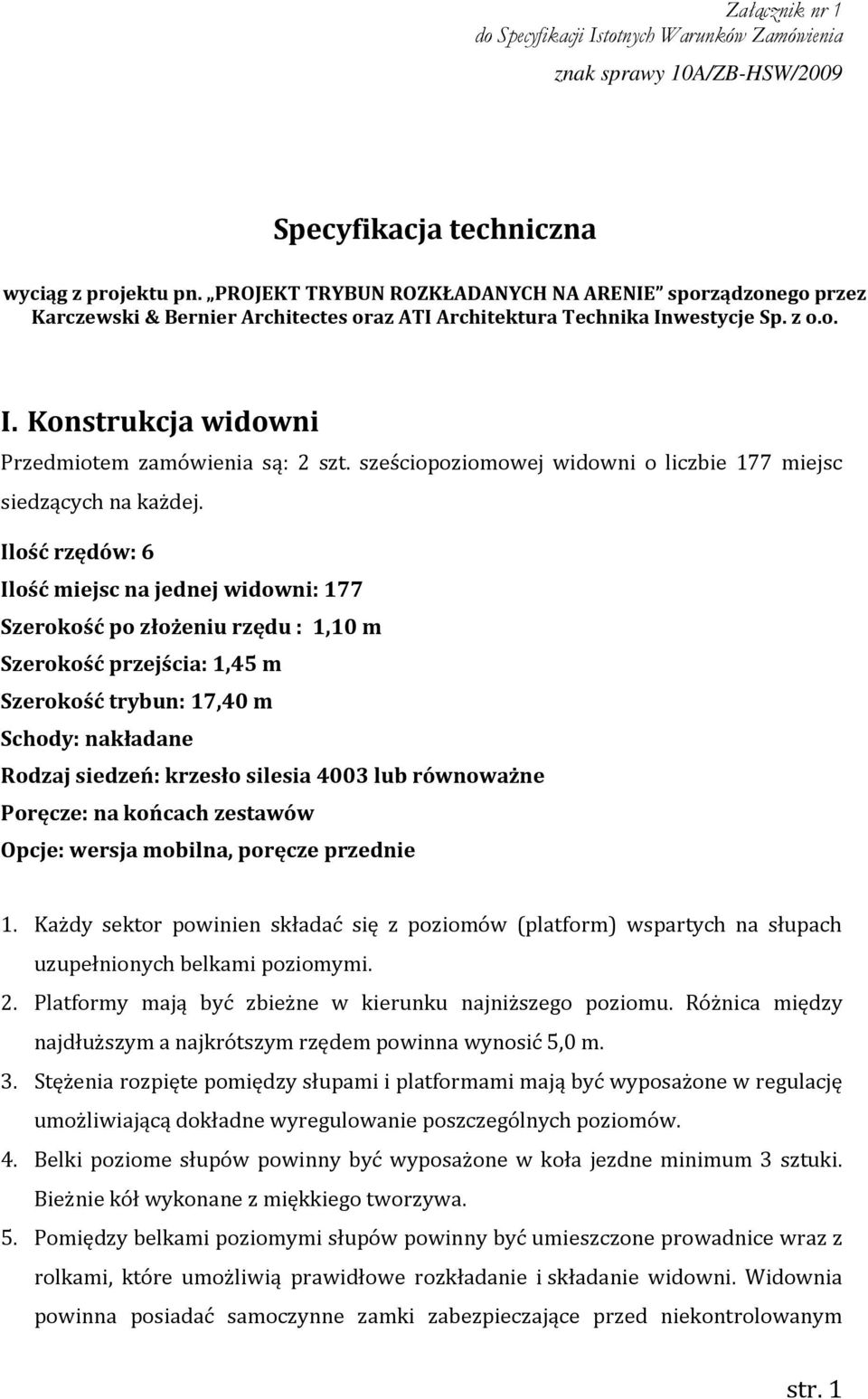

1 Specyfikacja techniczna wyciąg z projektu pn. PROJEKT TRYBUN ROZKŁADANYCH NA ARENIE sporządzonego przez Karczewski & Bernier Architectes oraz ATI Architektura Technika Inwestycje Sp. z o.o. I. Konstrukcja widowni Przedmiotem zamówienia są: 2 szt. sześciopoziomowej widowni o liczbie 177 miejsc siedzących na każdej. Ilość rzędów: 6 Ilość miejsc na jednej widowni: 177 Szerokość po złożeniu rzędu : 1,10 m Szerokość przejścia: 1,45 m Szerokość trybun: 17,40 m Schody: nakładane Rodzaj siedzeń: krzesło silesia 4003 lub równoważne Poręcze: na końcach zestawów Opcje: wersja mobilna, poręcze przednie 1. Każdy sektor powinien składać się z poziomów (platform) wspartych na słupach uzupełnionych belkami poziomymi. 2. Platformy mają być zbieżne w kierunku najniższego poziomu. Różnica między najdłuższym a najkrótszym rzędem powinna wynosić 5,0 m. 3. Stężenia rozpięte pomiędzy słupami i platformami mają być wyposażone w regulację umożliwiającą dokładne wyregulowanie poszczególnych poziomów. 4. Belki poziome słupów powinny być wyposażone w koła jezdne minimum 3 sztuki. Bieżnie kół wykonane z miękkiego tworzywa. 5. Pomiędzy belkami poziomymi słupów powinny być umieszczone prowadnice wraz z rolkami, które umożliwią prawidłowe rozkładanie i składanie widowni. Widownia powinna posiadać samoczynne zamki zabezpieczające przed niekontrolowanym str. 1

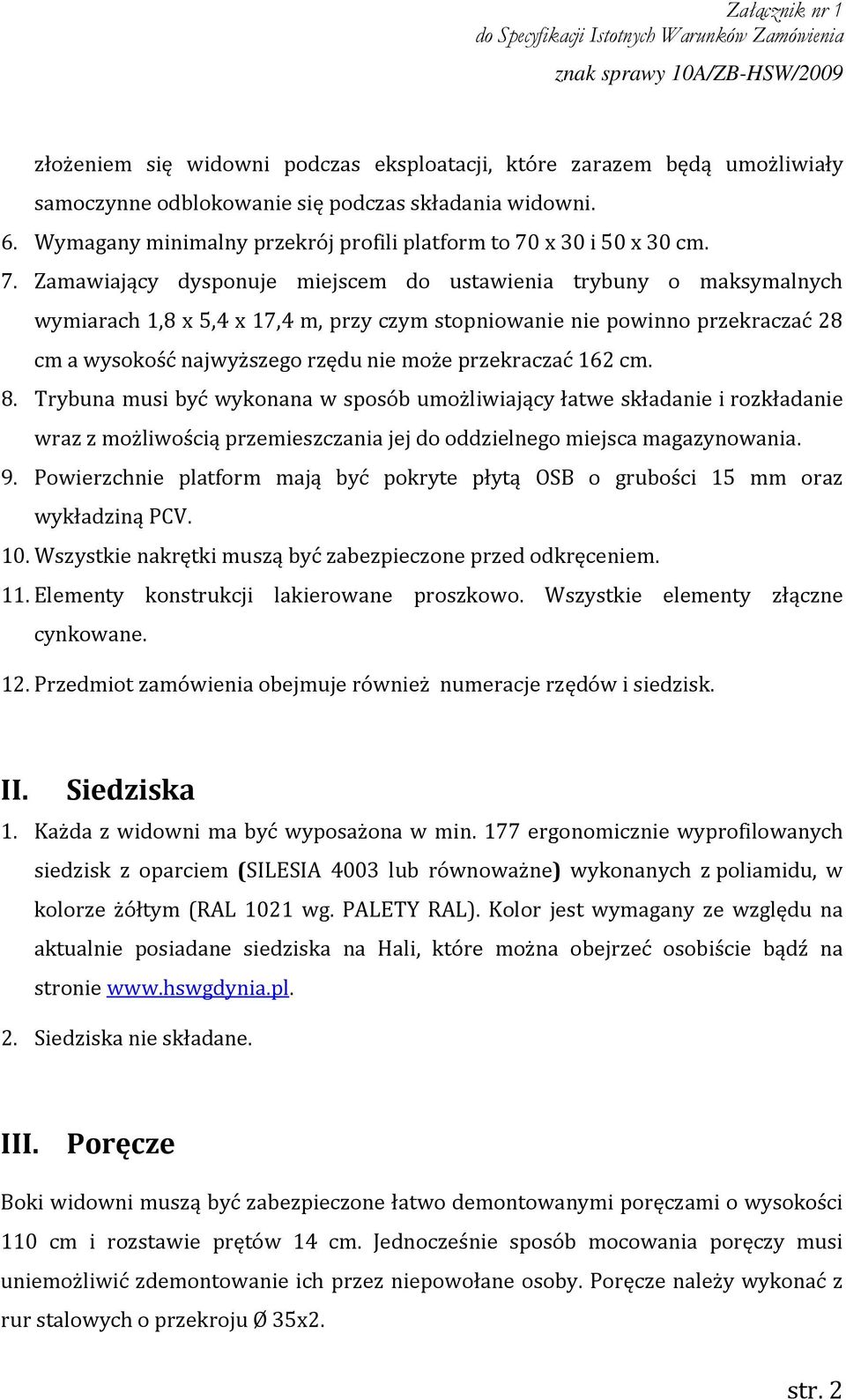

2 złożeniem się widowni podczas eksploatacji, które zarazem będą umożliwiały samoczynne odblokowanie się podczas składania widowni. 6. Wymagany minimalny przekrój profili platform to 70 x 30 i 50 x 30 cm. 7. Zamawiający dysponuje miejscem do ustawienia trybuny o maksymalnych wymiarach 1,8 x 5,4 x 17,4 m, przy czym stopniowanie nie powinno przekraczać 28 cm a wysokość najwyższego rzędu nie może przekraczać 162 cm. 8. Trybuna musi być wykonana w sposób umożliwiający łatwe składanie i rozkładanie wraz z możliwością przemieszczania jej do oddzielnego miejsca magazynowania. 9. Powierzchnie platform mają być pokryte płytą OSB o grubości 15 mm oraz wykładziną PCV. 10. Wszystkie nakrętki muszą być zabezpieczone przed odkręceniem. 11. Elementy konstrukcji lakierowane proszkowo. Wszystkie elementy złączne cynkowane. 12. Przedmiot zamówienia obejmuje również numeracje rzędów i siedzisk. II. Siedziska 1. Każda z widowni ma być wyposażona w min. 177 ergonomicznie wyprofilowanych siedzisk z oparciem (SILESIA 4003 lub równoważne) wykonanych z poliamidu, w kolorze żółtym (RAL 1021 wg. PALETY RAL). Kolor jest wymagany ze względu na aktualnie posiadane siedziska na Hali, które można obejrzeć osobiście bądź na stronie 2. Siedziska nie składane. III. Poręcze Boki widowni muszą być zabezpieczone łatwo demontowanymi poręczami o wysokości 110 cm i rozstawie prętów 14 cm. Jednocześnie sposób mocowania poręczy musi uniemożliwić zdemontowanie ich przez niepowołane osoby. Poręcze należy wykonać z rur stalowych o przekroju Ø 35x2. str. 2

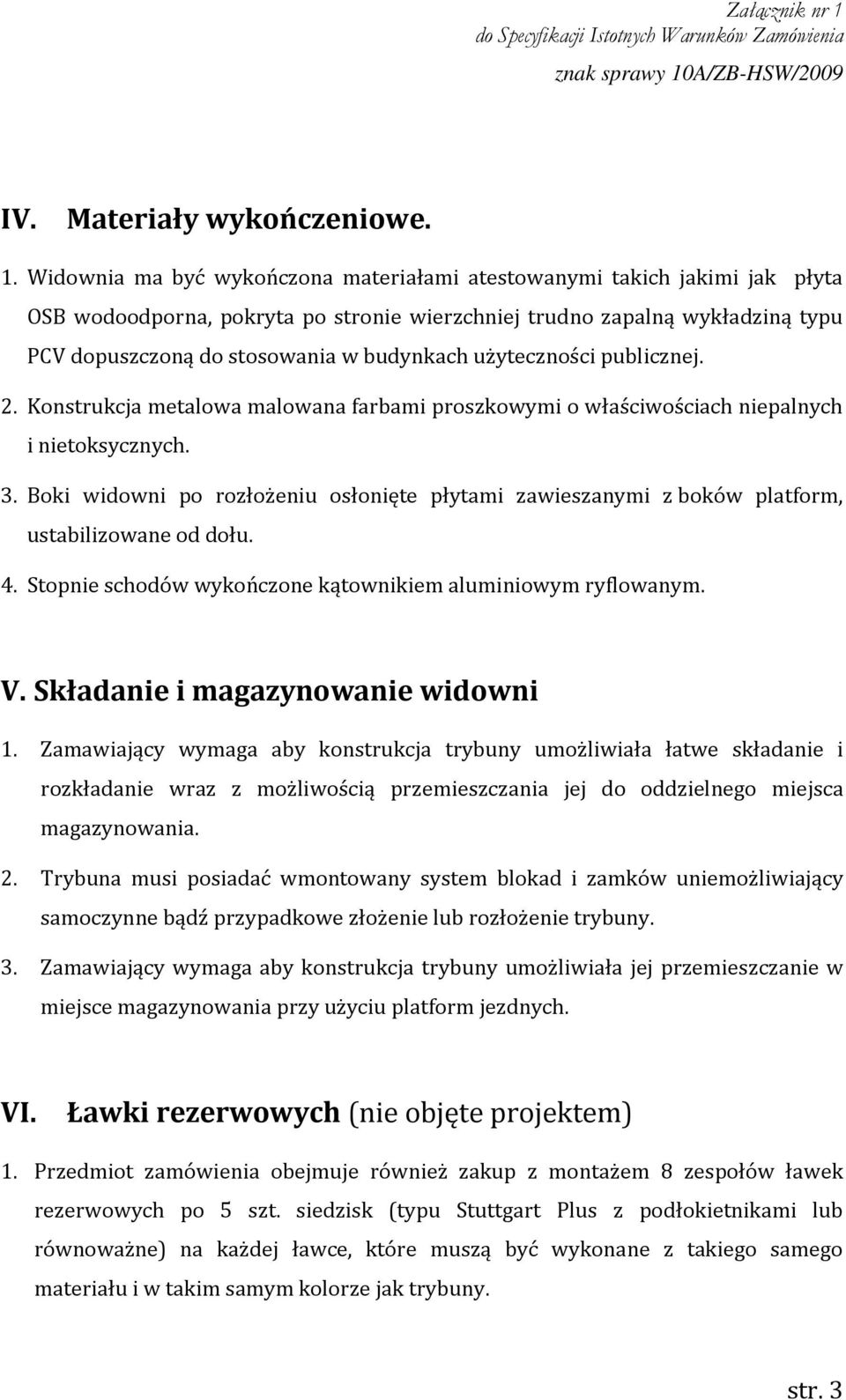

3 IV. Materiały wykończeniowe. 1. Widownia ma być wykończona materiałami atestowanymi takich jakimi jak płyta OSB wodoodporna, pokryta po stronie wierzchniej trudno zapalną wykładziną typu PCV dopuszczoną do stosowania w budynkach użyteczności publicznej. 2. Konstrukcja metalowa malowana farbami proszkowymi o właściwościach niepalnych i nietoksycznych. 3. Boki widowni po rozłożeniu osłonięte płytami zawieszanymi z boków platform, ustabilizowane od dołu. 4. Stopnie schodów wykończone kątownikiem aluminiowym ryflowanym. V. Składanie i magazynowanie widowni 1. Zamawiający wymaga aby konstrukcja trybuny umożliwiała łatwe składanie i rozkładanie wraz z możliwością przemieszczania jej do oddzielnego miejsca magazynowania. 2. Trybuna musi posiadać wmontowany system blokad i zamków uniemożliwiający samoczynne bądź przypadkowe złożenie lub rozłożenie trybuny. 3. Zamawiający wymaga aby konstrukcja trybuny umożliwiała jej przemieszczanie w miejsce magazynowania przy użyciu platform jezdnych. VI. Ławki rezerwowych (nie objęte projektem) 1. Przedmiot zamówienia obejmuje również zakup z montażem 8 zespołów ławek rezerwowych po 5 szt. siedzisk (typu Stuttgart Plus z podłokietnikami lub równoważne) na każdej ławce, które muszą być wykonane z takiego samego materiału i w takim samym kolorze jak trybuny. str. 3

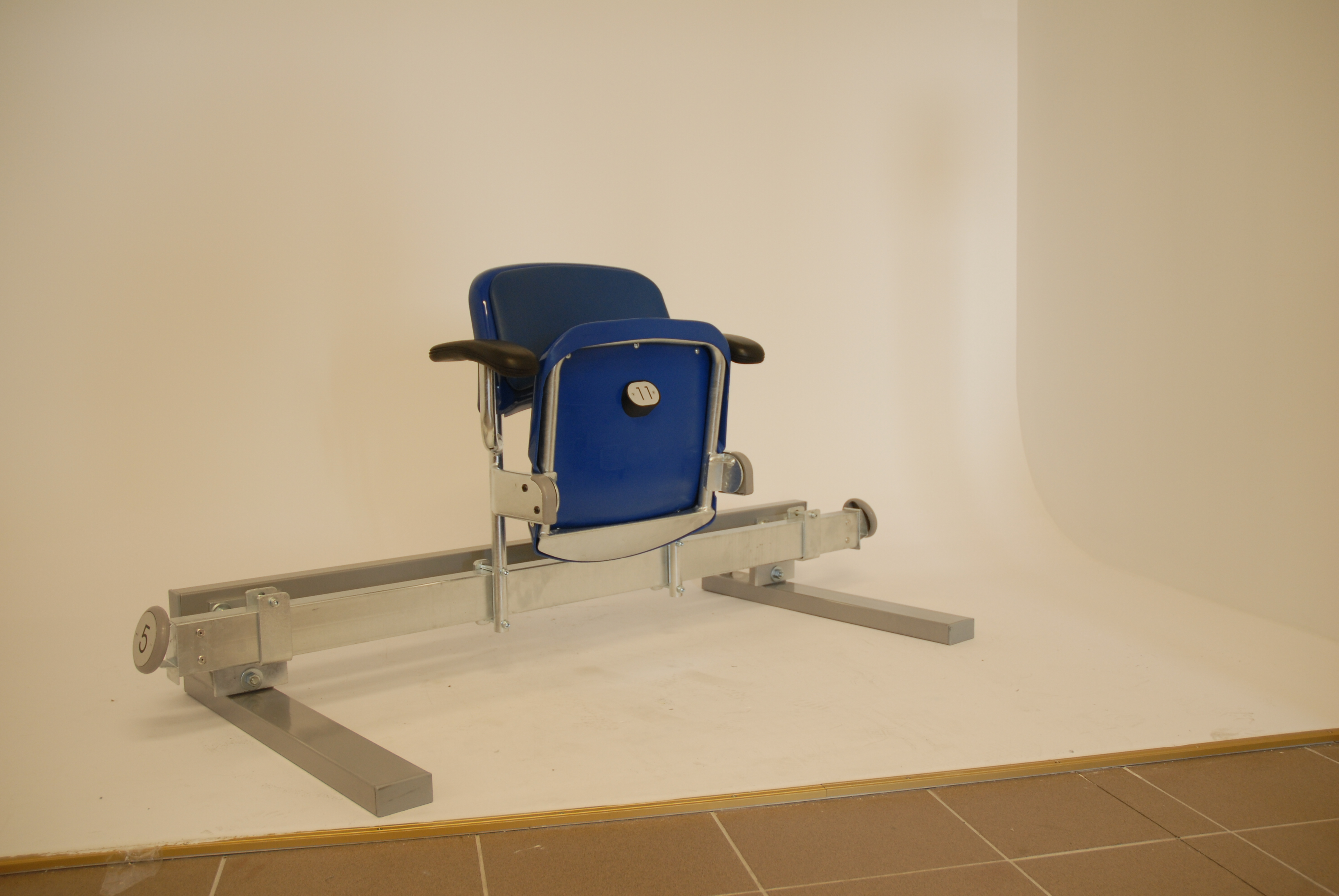

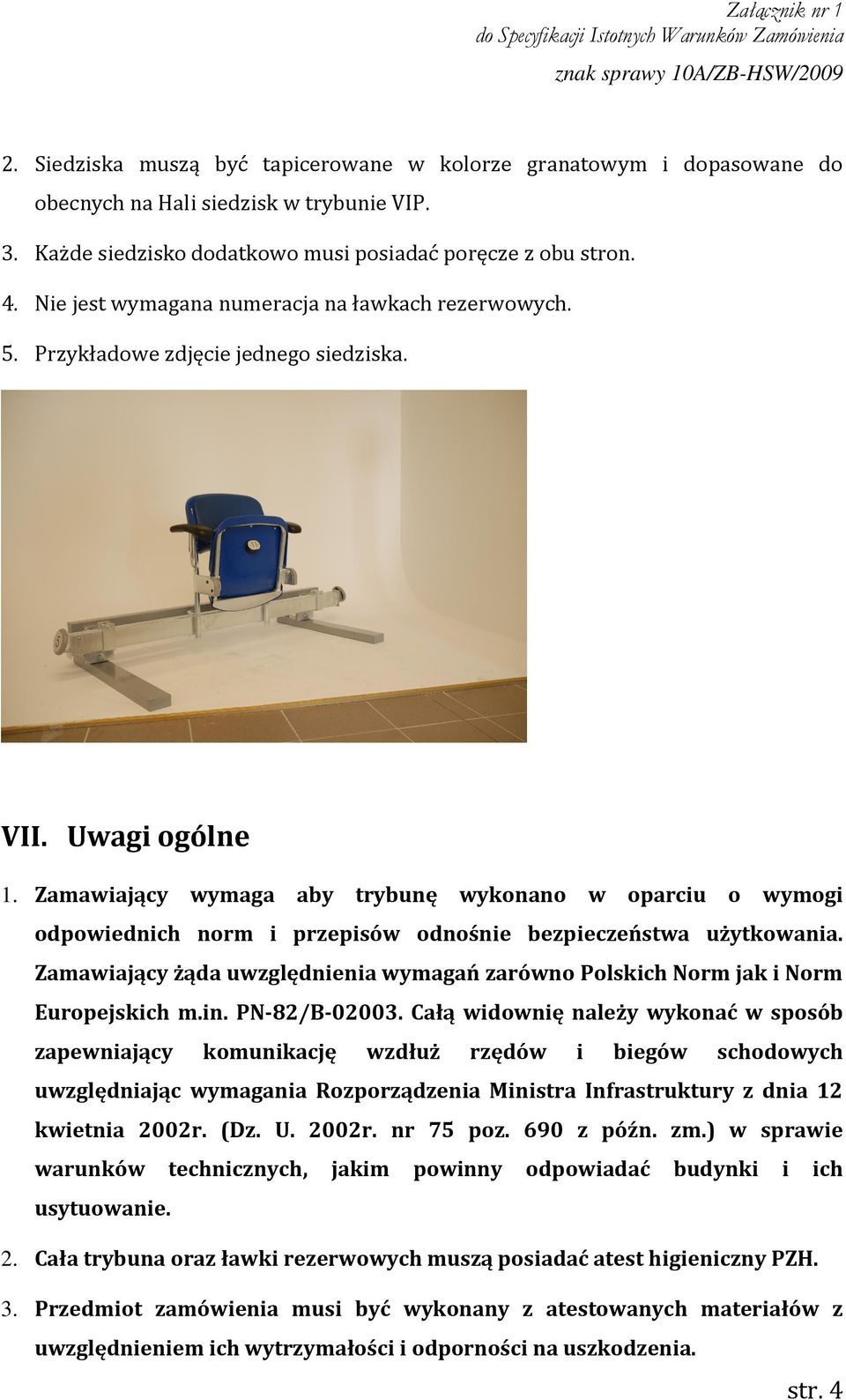

4 Załącznik nr 1 2. Siedziska muszą być tapicerowane w kolorze granatowym i dopasowane do obecnych na Hali siedzisk w trybunie VIP. 3. Każde siedzisko dodatkowo musi posiadać poręcze z obu stron. 4. Nie jest wymagana numeracja na ławkach rezerwowych. 5. Przykładowe zdjęcie jednego siedziska. VII. Uwagi ogólne 1. Zamawiający wymaga aby trybunę wykonano w oparciu o wymogi odpowiednich norm i przepisów odnośnie bezpieczeństwa użytkowania. Zamawiający żąda uwzględnienia wymagań zarówno Polskich Norm jak i Norm Europejskich m.in. PN-82/B Całą widownię należy wykonać w sposób zapewniający komunikację wzdłuż rzędów i biegów schodowych uwzględniając wymagania Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002r. (Dz. U. 2002r. nr 75 poz. 690 z późn. zm.) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. 2. Cała trybuna oraz ławki rezerwowych muszą posiadać atest higieniczny PZH. 3. Przedmiot zamówienia musi być wykonany z atestowanych materiałów z uwzględnieniem ich wytrzymałości i odporności na uszkodzenia. str. 4

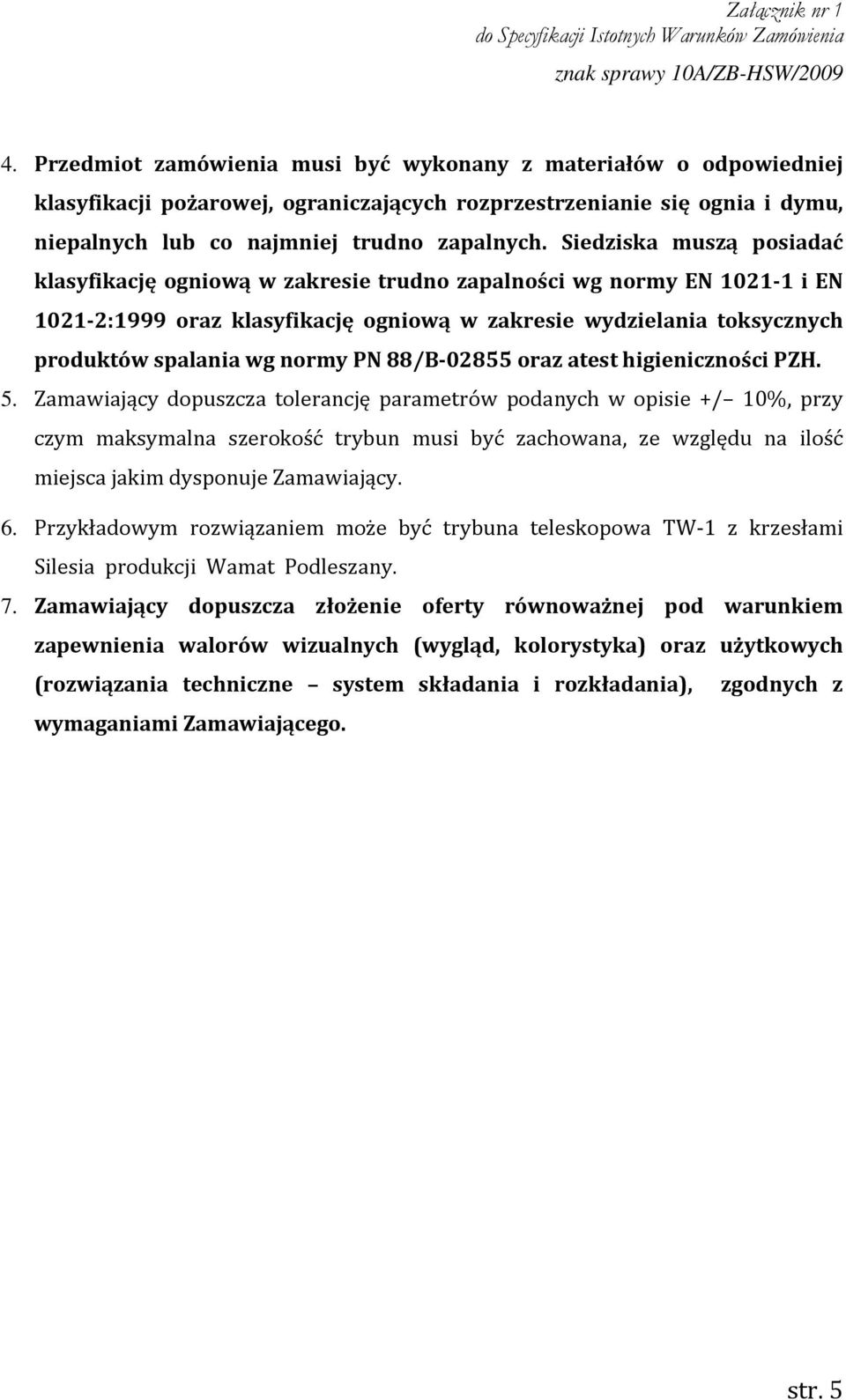

5 4. Przedmiot zamówienia musi być wykonany z materiałów o odpowiedniej klasyfikacji pożarowej, ograniczających rozprzestrzenianie się ognia i dymu, niepalnych lub co najmniej trudno zapalnych. Siedziska muszą posiadać klasyfikację ogniową w zakresie trudno zapalności wg normy EN i EN :1999 oraz klasyfikację ogniową w zakresie wydzielania toksycznych produktów spalania wg normy PN 88/B oraz atest higieniczności PZH. 5. Zamawiający dopuszcza tolerancję parametrów podanych w opisie +/ 10%, przy czym maksymalna szerokość trybun musi być zachowana, ze względu na ilość miejsca jakim dysponuje Zamawiający. 6. Przykładowym rozwiązaniem może być trybuna teleskopowa TW-1 z krzesłami Silesia produkcji Wamat Podleszany. 7. Zamawiający dopuszcza złożenie oferty równoważnej pod warunkiem zapewnienia walorów wizualnych (wygląd, kolorystyka) oraz użytkowych (rozwiązania techniczne system składania i rozkładania), zgodnych z wymaganiami Zamawiającego. str. 5
