Promocja budownictwa energooszczędnego - system oceny budynków - przykład MCBE. Dr inż. Małgorzata Fedorczak-Cisak

Transkrypt

1 Promocja budownictwa energooszczędnego - system oceny budynków - przykład MCBE Dr inż. Małgorzata Fedorczak-Cisak

2 Tytuł, autor, prelegent itp PLAN WYSTĄPIENIA 1. Polityka Unii Europejskiej w aspekcie energooszczędności i ochrony środowiska 2. Polskie uregulowani prawne 3. Działania Politechniki Krakowskiej Małopolskie Laboratorium Budownictwa Energooszczędnego Małopolskie Centrum Budownictwa Energooszczędnego 4. Małopolski Certyfikat Budownictwa Energooszczędnego

3 UNIA EUROPEJSKA POLIYTYKA, WYTYCZNE, DZIAŁANIA 1969 XXIV Sesja Generalna ONZ na temat aktualnego stanu środowiska na świecie, Raport U. Thanta raport ostrzegający przed postępującą degradacją środowiska. W raporcie Sekretarz ONZ postulował konieczność ochrony środowiska naturalnego i racjonalne korzystanie z jego bogactw 1987 Raport Nasza wspólna przyszłość. W Raporcie zdefiniowano ZRÓWNOWAŻONY ROZWÓJ jako trwały i zrównoważony rozwój gospodarczy, który mając na względzie zaspokajanie potrzeb obecnej generacji, nie ograniczy przyszłym pokoleniom możliwości zaspokajania ich własnych potrzeb ONZ Szczyt Ziemi, w Rio de Janeiro Agenda Szczyt Klimatyczny w Kyoto 2002 Szczyt Ziemi w Johannesburgu 2014 Szczyt Klimatyczny Nowy Jork

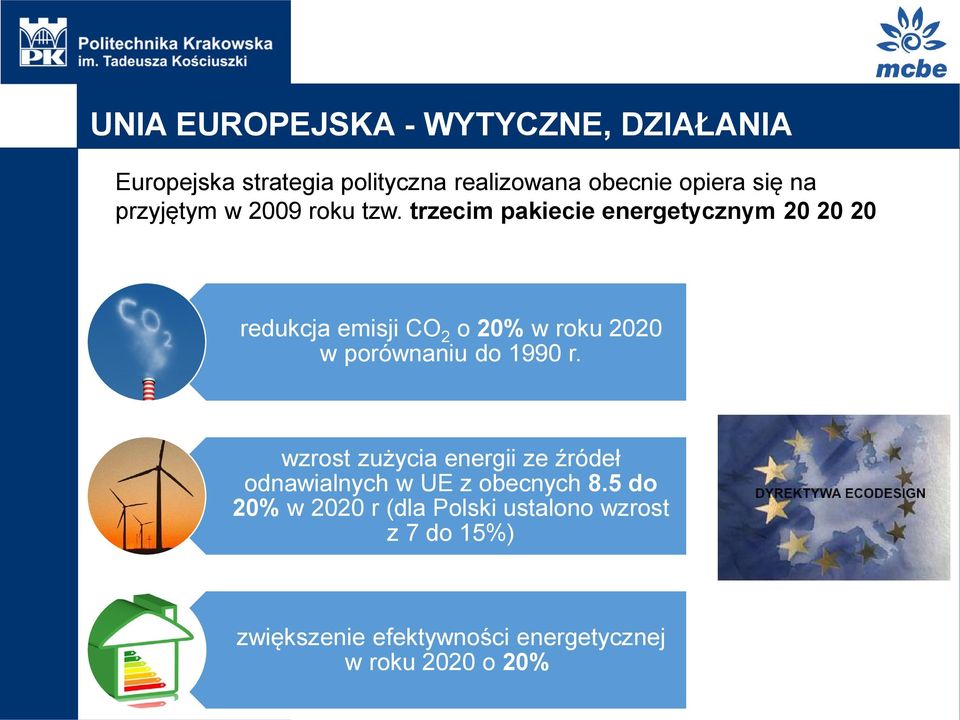

4 UNIA EUROPEJSKA - WYTYCZNE, DZIAŁANIA Europejska strategia polityczna realizowana obecnie opiera się na przyjętym w 2009 roku tzw. trzecim pakiecie energetycznym redukcja emisji CO 2 o 20% w roku 2020 w porównaniu do 1990 r. wzrost zużycia energii ze źródeł odnawialnych w UE z obecnych 8.5 do 20% w 2020 r (dla Polski ustalono wzrost z 7 do 15%) zwiększenie efektywności energetycznej w roku 2020 o 20%

5 REWOLUCJA W BUDOWNICTWIE 13 kwietnia 2010 roku Opublikowano Dyrektywę Parlamentu Europejskiego i Rady Europy w sprawie charakterystyki energetycznej budynków (wersja przekształcona tzw. Recast) Artykuł 9 Dyrektywy: Państwa członkowskie zapewniają, aby: od dnia 31 grudnia 2020 r. wszystkie nowe budynki były budynkami o niemal zerowym zużyciu energii; oraz po dniu 31 grudnia 2018 r. nowe budynki zajmowane przez władze publiczne oraz będące ich własnością były budynkami o niemal zerowym zużyciu energii. BUDYNEK O NIEMAL ZEROWYM ZUŻYCIU ENERGII oznacza budynek o bardzo wysokiej charakterystyce energetycznej określonej zgodnie z załącznikiem I. Niemal zerowa lub bardzo niska ilość wymaganej energii powinna pochodzić w bardzo wysokim stopniu z energii ze źródeł odnawialnych, w tym energii ze źródeł odnawialnych wytwarzanej na miejscu lub w pobliżu;

6 POLSKA DEFINICJA BUDYNKÓW O NIEMAL ZEROWYM ZUŻYCIU ENERGII Podstawowe wymagania ochrony cieplnej dotyczące współczynnika przenikania ciepła UC dla budynków obowiązujące od 2013, 2017 oraz 2021 roku. Wymagania ochrony cieplnej dotyczące Energii Pierwotnej dla budynków obowiązujące od 2013, 2017 oraz 2021 roku. Lp. Rodzaj przegrody i temperatura w pomieszczeniu Współczynnik przenikania ciepła U C(max) [W/(m 2 K)] od od od Ściany zewnętrzne: a) przy t i 16 C 0,25 0,23 0,20 b) przy 8 C t i < 16 C 0,45 c) przy t i < 8 C 0,90 2 Dachy, stropodachy i stropy pod nieogrzewanymi poddaszami lub nad przejazdami: a) przy t i 16 C 0,20 0,18 0,15 b) przy 8 C t i < 16 C 0,30 c) przy t i < 8 C 0,70 3 Podłogi na gruncie: a) przy t i 16 C 0,30 b) przy 8 C t i < 16 C 1,20 c) przy t i < 8 C 1,50 4 Okna (z wyjątkiem połaciowych), drzwi balkonowe i powierzchnie przezroczyste nieotwieralne: a) przy t i 16 C 1,3 1,1 0,9 b) przy t i < 16 C 1,8 1,6 1,4 5 Okna połaciowe: a) przy t i 16 C 1,5 1,3 1,1 b) przy t i < 16 C 1,8 1,6 1,4 6 Drzwi w przegrodach zewnętrznych lub w przegrodach między pomieszczeniami ogrzewanymi i nieogrzewanymi: 1,7 1,5 1,3

7 POLITECHNIKA KRAKOWSKA W DZIAŁANIACH ENERGOOSZCZĘDNYCH

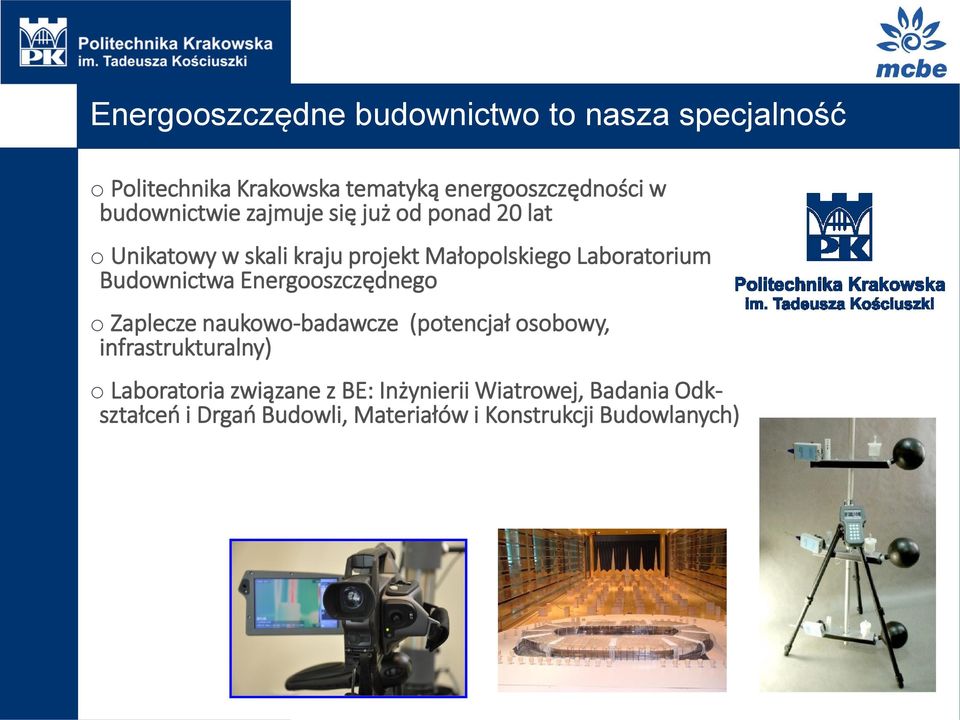

8 Energooszczędne budownictwo to nasza specjalność o Politechnika Krakowska tematyką energooszczędności w budownictwie zajmuje się już od ponad 20 lat o Unikatowy w skali kraju projekt Małopolskiego Laboratorium Budownictwa Energooszczędnego o Zaplecze naukowo-badawcze (potencjał osobowy, infrastrukturalny) o Laboratoria związane z BE: Inżynierii Wiatrowej, Badania Odkształceń i Drgań Budowli, Materiałów i Konstrukcji Budowlanych)

9 MAŁOPOLSKIE LABORATORIUM BUDOWNICTWA ENERGOOSZCZĘDNEGO Opublikowano Dyrektywę Parlamentu Europejskiego i Rady Europy w sprawie charakterystyki energetycznej budynków (wersja przekształcona tzw. Recast) Wprowadzenie zagadnienia budownictwa energetycznego do tematyki laboratoriów - FORESIGHT i praca zespołowa pracowników PK zakończona publikacją Wpisanie budownictwa energetycznego do strategii rozwoju województwa Pozytywna weryfikacja złożonego wniosku przez Urząd Marszałkowski Województwa Małopolskiego Prace nad projektem MLBE Rozpoczęcie budowy MLBE Zakończenie budowy MLBE. Oddanie budynku MLBE do użytkowania Uroczyste otwarcie MLBE

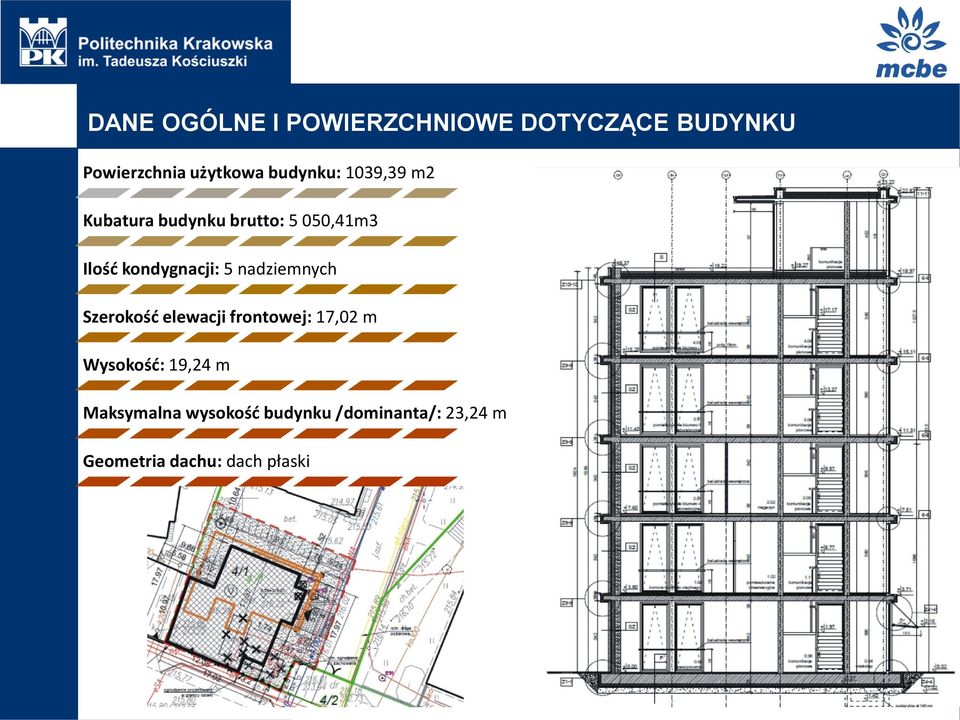

10 DANE OGÓLNE I POWIERZCHNIOWE DOTYCZĄCE BUDYNKU Powierzchnia użytkowa budynku: 1039,39 m2 Kubatura budynku brutto: 5 050,41m3 Ilość kondygnacji: 5 nadziemnych Szerokość elewacji frontowej: 17,02 m Wysokość: 19,24 m Maksymalna wysokość budynku /dominanta/: 23,24 m Geometria dachu: dach płaski

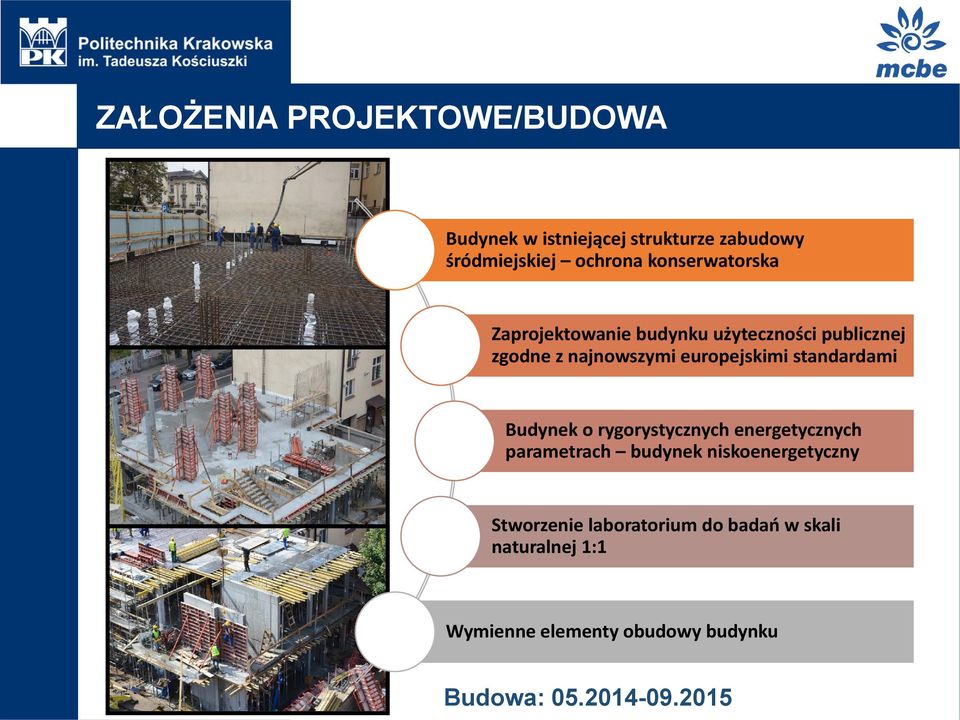

11 ZAŁOŻENIA PROJEKTOWE/BUDOWA Budynek w istniejącej strukturze zabudowy śródmiejskiej ochrona konserwatorska Zaprojektowanie budynku użyteczności publicznej zgodne z najnowszymi europejskimi standardami Budynek o rygorystycznych energetycznych parametrach budynek niskoenergetyczny Stworzenie laboratorium do badań w skali naturalnej 1:1 Wymienne elementy obudowy budynku Budowa:

12

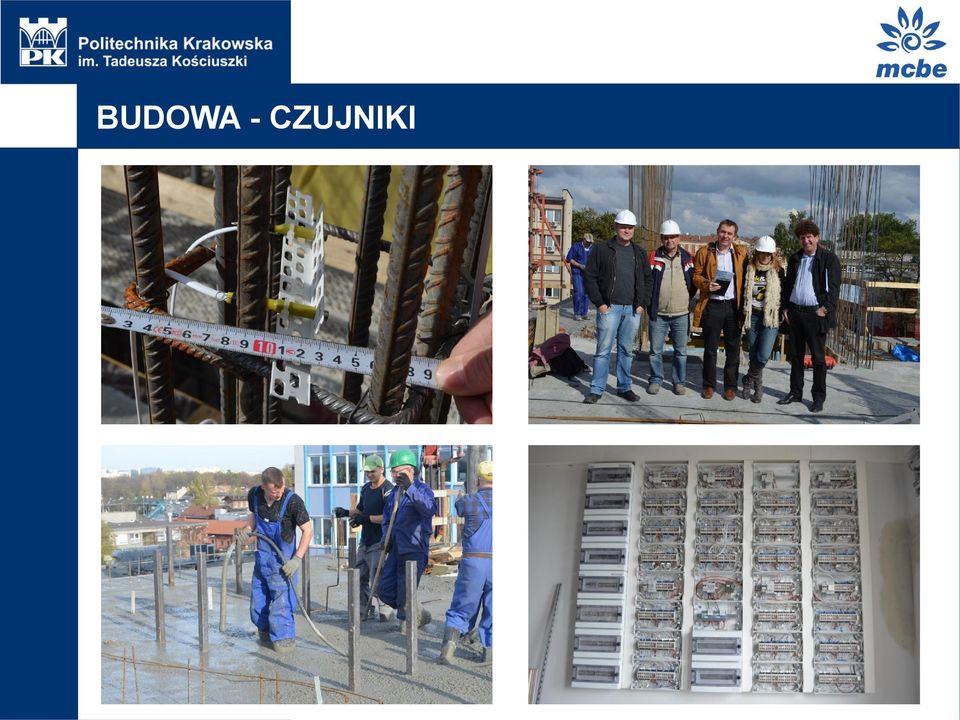

13 BUDOWA - CZUJNIKI

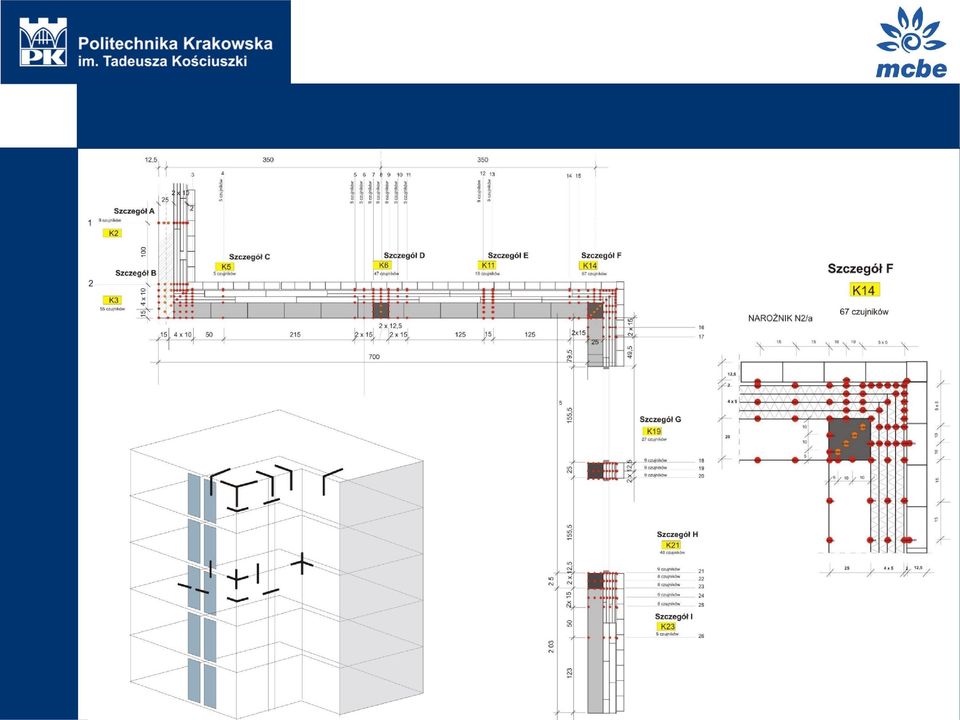

14 BUDOWA - CZUJNIKI C 178, ,5 7 x 50 D x C Przekładka ze styropianu w celu rozdzielenia płaszczyzn pomiarowych 10 cm szerokości 7,5 m. długości 1,2 m. głębokości B x A

15 ZESTAWIENIE WARTOŚCI WSP.U PRZEGRÓD BUDOWLANYCH Przegroda Warstwy d [m] U [W/(m 2 K)] ściany zewnętrzne - pustka powietrzna dobrze wentylowana stropodach odwrócony tynk cem.- wap. 0,015 beton komórkowy Termalica 0,30 EPS 0,38 fasada super 0,20 pustka powietrzna 0,02 cegła klinkierowa 0,12 płyty chodnikowe 0,04 żwir 0,05 geowłóknina polipropylenowa 0,003 polistyren URSA XPS N-W-I 0,25 warstwa spadkowa 0,08 żelbet 0,3 tynk cem.- wap. 0,015 0,12 0,13 podłoga na gruncie płytki ceramiczne 0,02 wylewka betonowa 0,05 płyta żelbetowa 0,6 XPS autrotherm TOP 30 +keramzyt 0,15 chudy beton 0,15 folia hydroizolacyjna - keramzyt Optiroc 0,3 0,096 okna - - 0,7 drzwi zewnętrzne - - 0,8

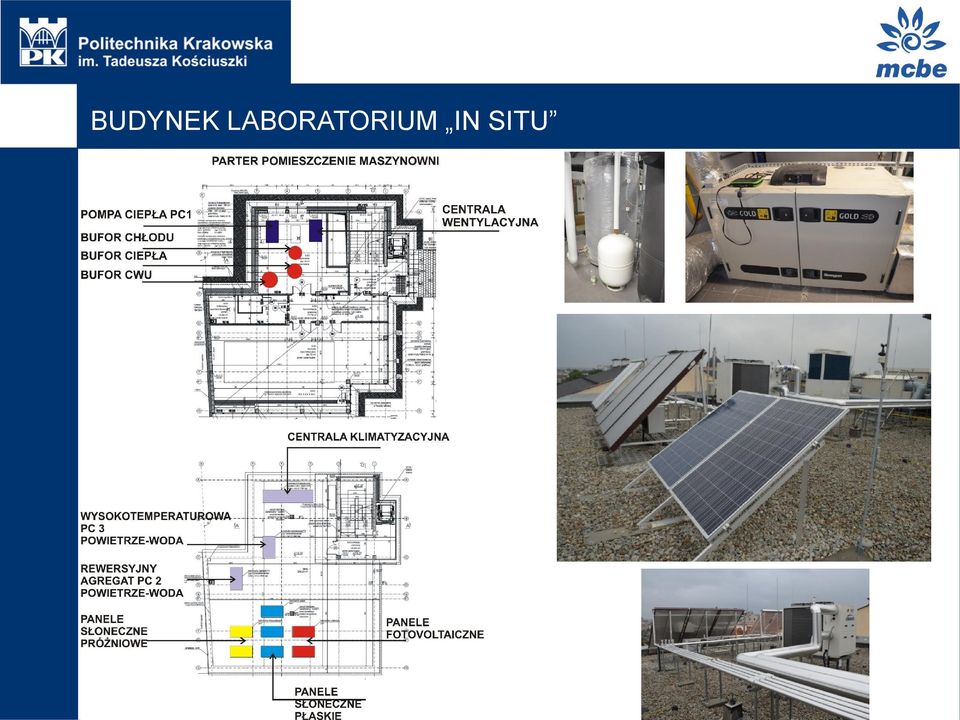

16 BUDYNEK LABORATORIUM IN SITU

17 WYPOSAŻENIE LABORATORYJNO-BADAWCZE Komora kalorymetryczna Komora starzeniowa do badań paneli fotowoltaicznych

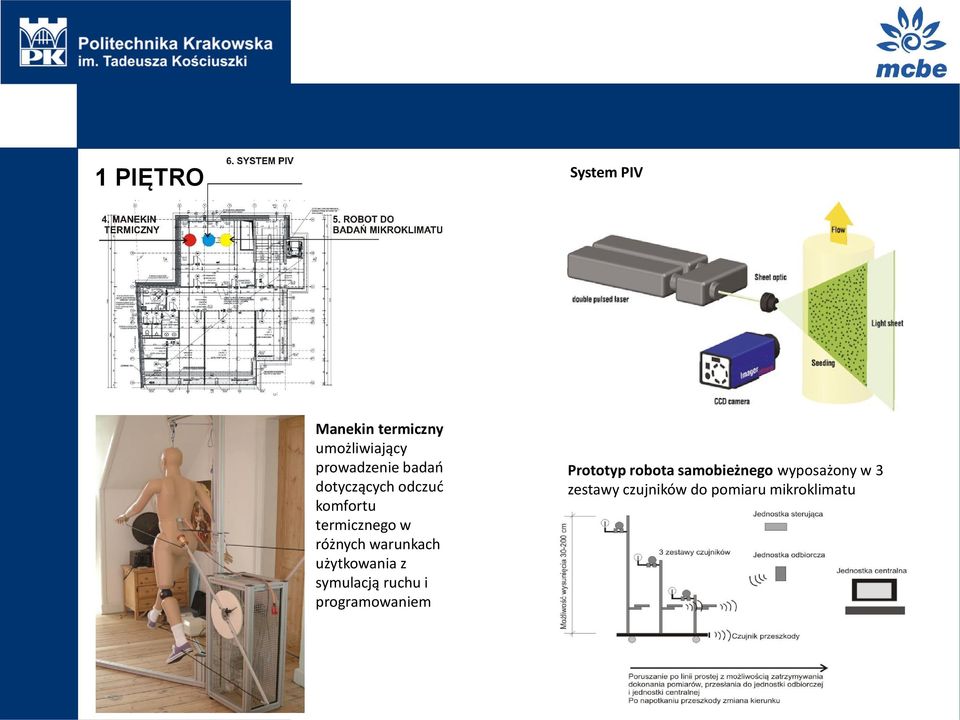

18 1 PIĘTRO System PIV Manekin termiczny umożliwiający prowadzenie badań dotyczących odczuć komfortu termicznego w różnych warunkach użytkowania z symulacją ruchu i programowaniem Prototyp robota samobieżnego wyposażony w 3 zestawy czujników do pomiaru mikroklimatu

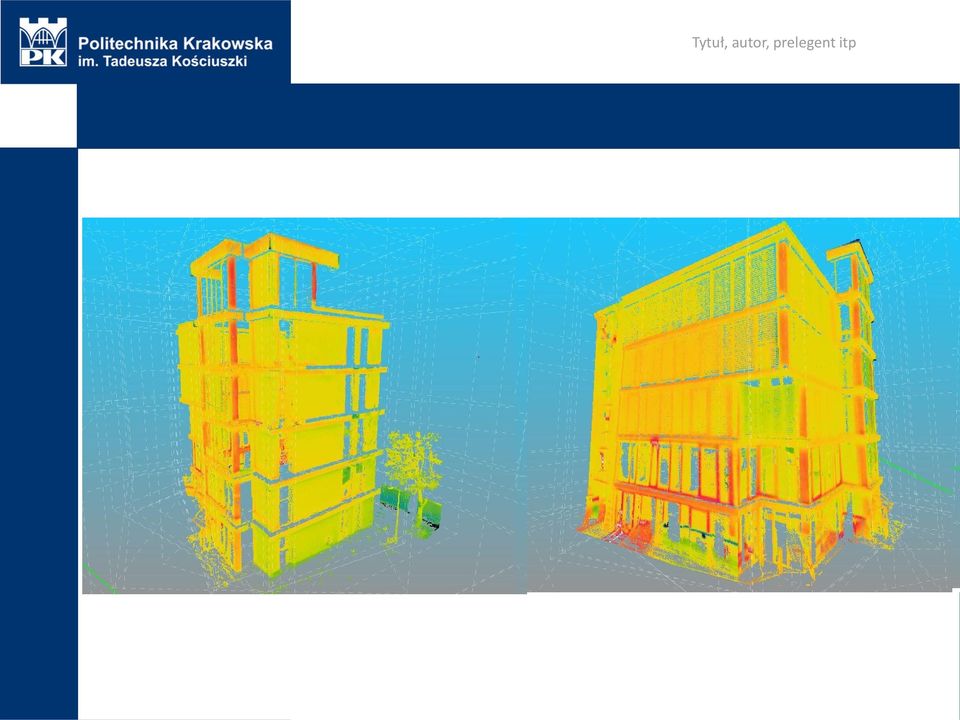

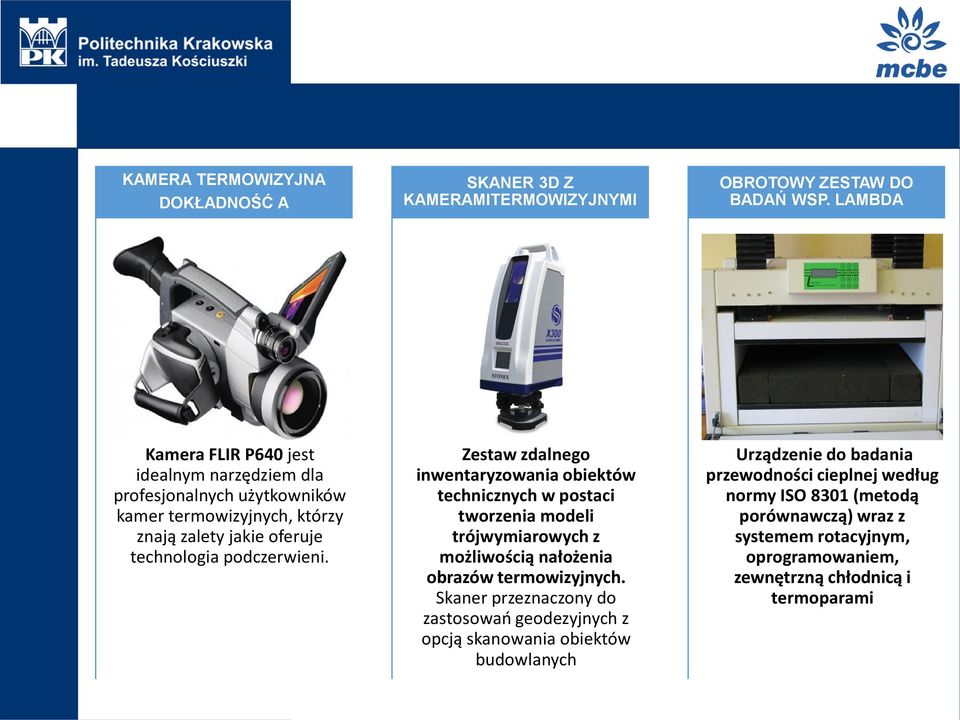

19 KAMERA TERMOWIZYJNA DOKŁADNOŚĆ A SKANER 3D Z KAMERAMITERMOWIZYJNYMI OBROTOWY ZESTAW DO BADAŃ WSP. LAMBDA Kamera FLIR P640 jest idealnym narzędziem dla profesjonalnych użytkowników kamer termowizyjnych, którzy znają zalety jakie oferuje technologia podczerwieni. Zestaw zdalnego inwentaryzowania obiektów technicznych w postaci tworzenia modeli trójwymiarowych z możliwością nałożenia obrazów termowizyjnych. Skaner przeznaczony do zastosowań geodezyjnych z opcją skanowania obiektów budowlanych Urządzenie do badania przewodności cieplnej według normy ISO 8301 (metodą porównawczą) wraz z systemem rotacyjnym, oprogramowaniem, zewnętrzną chłodnicą i termoparami

20 Tytuł, autor, prelegent itp

21 PARTNER W PROJEKCIE -POLIGON ENERGOOSZCZĘDNOŚCI ZESPÓŁ SZKÓŁ BUDOWLANYCH W TARNOWIE

22 MAŁOPOLSKIE CENTRUM BUDOWNICTWA ENERGOOSZCZĘDNEGO MCBE - Innowacyjna jednostka Politechniki Krakowskiej, która prowadzi działalność usługową, doradczą, szkoleniową i promocyjną w obszarze niskoenergetycznego budownictwa. Łączymy naukę z biznesem Certyfikacja budynków Konsultacje projektowe Wykonywanie ekspertyz, analiz Szkolenia Pomoc w pozyskiwaniu finansowania na inwestycje związane z budownictwem energooszczędnym Koordynacja badań laboratoryjnych z wykorzystaniem sprzętu badawczego PK

23 Dokument jest pierwszym opracowanym w Polsce certyfikatem budynków energooszczędnych, spełniającym założenia obiektów o niemal zerowym zapotrzebowaniu na energię, których wdrożenie nakładają na Polskę dyrektywy unijne. Małopolskie Centrum Budownictwa Energooszczędnego Małopolskie Laboratorium Budownictwa Energooszczędnego Narodowa Agencja Poszanowania Energii Instytut Gospodarki Surowcami Mineralnymi i Energią Polskiej Akademii Nauk

24 MAŁOPOLSKI CERTYFIKAT BUDOWNICTWA ENERGOOSZCZĘDNEGO PROCES Weryfikacja dokumentacji technicznej Obliczenie śladu węglowego Próba szczelności Badanie jakości powietrza Badanie mikroklimatu Badanie termowizyjne

25 IDEA: o Wprowadzenie na rynek polski narzędzia pozwalającego w obiektywny sposób weryfikować jakość analizowanych budynków w kontekście zużycia energii, parametrów komfortu użytkowania, ekologii przyjętych rozwiązań materiałowych o Uwzględnienie krajowych stref klimatycznych i zanieczyszczenia środowiska i krajowych przepisów budowlanych o Wykorzystanie potencjału lokalnych projektantów, wykonawców i użytkowników o o o o ZALETY: Obiektywność pomiarów (budynek istniejący) Szybkość wykonania certyfikatu Cena Potwierdzenie wartości nieruchomości

26 WARTOŚCI PARAMETRÓW Małopolskiego Certyfikatu Budownictwa Energooszczędnego PARAMETR U ścian U stropów U okien EP EU Szczelność PODSTAWOWE PARAMETRY POZIOM 0,15 [W/m2K] 0,15 [W/m2K] 0,9 [W/m2K] 70 kwh/m2a 60 (Standard)/40 (Premium) 1 [1/h] PMV [-0,5 do +0,5] Szczegółowe parametry >>
