1 STRONA TYTUŁOWA PRZEDMIARU ROBÓT P R Z E D M I A R R O B Ó T Budowa : Budowa sieci elektroenergetycznej Obiekt : Zasilanie elektroenergetyczne Kościan, ul. Składowa: zakład - przyłączenie do sieci elektroenergetycznej Inwestor : ENEA Operator Sp. z o.o. Poznań, ul. Strzeszyńska 58 Jednostka autorska : projektant: Wiesław Janura Opracował : Danuta Piątek Sprawdził : Tadeusz Piątek

2 PRZEDMIAR ROBÓT Budowa : Budowa sieci elektroenergetycznej Obiekt : Zasilanie elektroenergetyczne 1 LINIA KABLOWA 15 kv 1.1 Roboty ziemne 1 KNNR WACETOB Warszawa 3,000 cyfra [ Wydanie - Warszawa 2000 r. ] Odłączenie kabli w rozdzielnicach i rozdzielniach, przy przekroju Ŝył: ponad 50 do 120 mm2 2 ZAŁ.1 - KNNR MRRiB 184,000 m3 Ręczne kopanie rowów dla kabli, w gruncie : kat. III 460 * 1 * 0.4 = 184,000 Razem = 184,000 m3 3 ZAŁ.1 - KNNR MRRiB 147,200 m3 Ręczne zasypywanie rowów dla kabli, w gruncie : kat. III 460 * 0.8 * 0.4 = 147,200 Razem = 147,200 m3 4 ZAŁ.1 - KNNR MRRiB 920,000 m Nasypanie warstwy piasku na dnie rowu kablowego o szerokości: ponad 0,4 do 0,6 m 460 * 2 = 920,000 Razem = 920,000 m 5 KNNR ,200 m3 [ Załącznik do Rozporządzenia MRRiB z ] Zagęszczanie nasypów zagęszczarkami, w gruncie: sypkim kat. I-II = 147,200 Razem = 147,200 m3 6 ZAŁ.1 - KNNR MRRiB 111,000 m UłoŜenie rur osłonowych: rury AROTA = 111,000 Razem = 111,000 m 7 ZAŁ.1 - KNNR MRRiB 6,750 m3 Wykopy pionowe ręczne dla urządzenia przeciskowego wraz z jego zasypaniem, w gruncie: nienawodnionym kat. III-IV 1.5 * 1.5 * 1.5 * 2 = 6,750 Razem = 6,750 m3 8 ZAŁ.1 - KNNR MRRiB 47,000 m Przewierty mechaniczne pod obiektami - za pierwszą rurę SRS = 47,000 Razem = 47,000 m 9 KNR ,800 m3 [ WARCENT+CBRGP Wyd.I W-wa 1988 z uwzgl.bi do 9/96 ] Wywóz ziemi samochodami samowyładowczymi na odległość do 1 km, z załadowaniem i wyładowaniem gruntu kategorii: IV = 36,800 Razem = 36,800 m3 10 KNR ,800 m3 [ WARCENT+CBRGP Wyd.I W-wa 1988 z uwzgl.bi do 9/96 ] Dodatek do wywozu ziemi samochodami samowyładowczymi, za kaŝdy 1 km powyŝej pierwszego 36.8 = 36,800 Razem = 36,800 m3 Str: 1

3 PRZEDMIAR ROBÓT 1. LINIA KABLOWA 15 kv 1.2. Układanie kabli 1.2 Układanie kabli 11 KNR IZOiEPB ORGBUD W-wa 1 125,000 m [ Wydanie - Warszawa 1985 r.z uwzgl.bi do 6/92 ] Ręczne układanie w rowach kablowych, kabli jednoŝyłowych o masie: ponad 2.0 do 3.0 kg/m, z przykryciem folią ( ) * 3 = 1 125,000 Razem = 1 125,000 m 12 KNR IZOiEPB ORGBUD W-wa 474,000 m [ Wydanie - Warszawa 1985 r.z uwzgl.bi do 6/92 ] Układanie w rurach, pustakach lub kanałach zamkniętych, kabli jednoŝyłowych o masie: ponad 1.0 do 3.0 kg/m ( ) * 3 = 474,000 Razem = 474,000 m 13 zakup kabla 1 599,000 m Dostawa materiałów kabel YHAKXS 1x Pomiary 1599 = 1 599,000 Razem = 1 599,000 m 14 KNP IZOiEPB ORGBUD W-wa 3,000 odc [ Wydanie - Warszawa 1998 r. ] Badania linii kablowych o napięciu do 15 kv i długości do 100 m 2 KOSZTY ZWIĄZANE 2.4 Obsługa geodezyjna 3 = 3,000 Razem = 3,000 odc 15 wg geodety 460,000 m Koszt prac geodezyjnych 2.5 Zajęcie pasa drogowego 460 = 460,000 Razem = 460,000 m 16 opłaty lokalne 460,000 m2 Koszt zajęcia pasa drogowego (1,00 zł/m2 x 3 dni =3 zł) 2.6 Naprawa szkód 460 = 460,000 Razem = 460,000 m2 17 szacunkowo 1,000 kpl Naprawa nawierzchni, trawników, terenów zielonych oraz innych elementów uszkodzonych w trakcie realizacji robót (np. ogrodzeń) 1 = 1,000 Razem = 1,000 kpl Str: Koniec wydruku - - -

4 KOSZTORYS NAKŁADCZY Budowa : Budowa sieci elektroenergetycznej Obiekt : Zasilanie elektroenergetyczne KOSZTORYS NAKŁADCZY 1 LINIA KABLOWA 15 kv 1.1 Roboty ziemne 1 KNNR WACETOB Warszawa 3,000 cyfra Odłączenie kabli w rozdzielnicach i rozdzielniach, przy przekroju Ŝył: ponad 50 do 120 mm2 Str: 1 Robocizna 9, ,16800 r-g 27, KNNR MRRiB 184,000 m3 Ręczne kopanie rowów dla kabli, w gruncie : kat. III 460 * 1 * 0.4 = 184,000 Razem = 184,000 m3 Robocizna 2, ,24000 r-g 412, KNNR MRRiB 147,200 m3 Ręczne zasypywanie rowów dla kabli, w gruncie : kat. III 460 * 0.8 * 0.4 = 147,200 Razem = 147,200 m3 Robocizna 1, ,21000 r-g 178, KNNR MRRiB 920,000 m Nasypanie warstwy piasku na dnie rowu kablowego o szerokości: ponad 0,4 do 0,6 m 460 * 2 = 920,000 Razem = 920,000 m Robocizna 0, ,01790 r-g 16,46800 Piaski do nawierzchni drogowych 0,07600* 0,07600 m3 69,92000 Materiały pomocnicze (liczone od wartości M *) 2,50 2,50 % Samochód samowyładowczy (1) 0, ,01140 m-g 10, KNNR ,200 m3 Zagęszczanie nasypów zagęszczarkami, w gruncie: sypkim kat. I-II = 147,200 Razem = 147,200 m3 Robocizna 0, ,09000 r-g 13,24800 Zagęszczarka wibr.spalinowa 100 m3/h 0, ,02500 m-g 3, KNNR MRRiB 111,000 m UłoŜenie rur osłonowych: rury AROTA = 111,000 Razem = 111,000 m

5 KOSZTORYS NAKŁADCZY 1. LINIA KABLOWA 15 kv 1.1. Roboty ziemne Str: 2 Robocizna 0, ,12800 r-g 14,20800 Osłona rurowa do kabli, typ SRS 160 0,10811* nakł. ustalony 0,10811 m 12,00000 Osłona rurowa do kabli, typ DVK 160 0,89189* nakł. ustalony 0,89189 m 99,00000 Materiały pomocnicze (liczone od wartości M *) 2,50 2,50 % śuraw samochodowy (1) 0, ,00700 m-g 0,77700 Środek transportowy (1) 0, ,01400 m-g 1, KNNR MRRiB 6,750 m3 Wykopy pionowe ręczne dla urządzenia przeciskowego wraz z jego zasypaniem, w gruncie: nienawodnionym kat. III-IV 1.5 * 1.5 * 1.5 * 2 = 6,750 Razem = 6,750 m3 Robocizna 4, ,73000 r-g 31, KNNR MRRiB 47,000 m Przewierty mechaniczne pod obiektami - za pierwszą rurę SRS = 47,000 Razem = 47,000 m Robocizna 2, ,10000 r-g 98,70000 Bale iglaste obrzynane grubości mm 0,00210* 0,00210 m3 0,09870 Krawędziaki iglaste 0,00420* 0,00420 m3 0,19740 Osłona rurowa do kabli, typ SRS 160 1,04000* 1,04000 m 48,88000 Materiały pomocnicze (liczone od wartości M *) 2,50 2,50 % Pompa wysokociśn.hydr.elektr.250 at 0, ,62500 m-g 29,37500 Dźwignik hydr.przenośny spalinowy 250 t 0, ,62500 m-g 29,37500 Środek transportowy (1) 0, ,02630 m-g 1,23610 Zespół prądotwórczy 3-fazowy 0, ,62500 m-g 29, KNR ,800 m3 Wywóz ziemi samochodami samowyładowczymi na odległość do 1 km, z załadowaniem i wyładowaniem gruntu kategorii: IV = 36,800 Razem = 36,800 m3 Robocizna 1, ,35000 r-g 49,68000 Samochód samowyładowczy do 5 t (1) 0, ,86000 m-g 31, KNR ,800 m3 Dodatek do wywozu ziemi samochodami samowyładowczymi, za kaŝdy 1 km powyŝej pierwszego 36.8 = 36,800 Razem = 36,800 m3 Samochód samowyładowczy do 5 t (1) 0, ,000 0,57000 m-g 20,97600

6 KOSZTORYS NAKŁADCZY 1. LINIA KABLOWA 15 kv 1.2. Układanie kabli Str: Układanie kabli 11 KNR IZOiEPB ORGBUD W-wa 1 125,000 m Ręczne układanie w rowach kablowych, kabli jednoŝyłowych o masie: ponad 2.0 do 3.0 kg/m, z przykryciem folią ( ) * 3 = 1 125,000 Razem = 1 125,000 m Robocizna 0, ,17500 r-g 196,87500 Wazeliny techniczne 0,01700* 0,01700 kg 19,12500 Benzyny do ekstrakcji 0,00610* 0,00610 dm3 6,86250 Spoiwa cynowo-ołowiane 0,00080* 0,00080 kg 0,90000 Lakier nitrocelulozowy caponowy-bezbarwny 0,00120* 0,00120 dm3 1,35000 Folie PVC izol.wodoodporne grub.0,5-0,8 mm 0,14000* 0,14000 m2 157,50000 Taśma izolacyjna Denso 0,00060* 0,00060 m2 0,67500 Opaski kablowe instalacyjne (OKI) 0,10000* 0,10000 szt 112,50000 Słupki oznaczeniowe SO 0,00500* 0,00500 szt 5,62500 Materiały pomocnicze (liczone od wartości M *) 2,00 2,00 % śuraw samochodowy do 4 t (1) 0, ,00450 m-g 5,06250 Ciągnik kołowy kw [ KM] (1) 0, ,00450 m-g 5,06250 Samochód dostawczy do 0,9 t (1) 0, ,00670 m-g 7,53750 Samochód skrzyniowy do 5 t (1) 0, ,00720 m-g 8,10000 Przyczepa do przewoŝenia kabli, do 4 t 0, ,00450 m-g 5, KNR IZOiEPB ORGBUD W-wa 474,000 m Układanie w rurach, pustakach lub kanałach zamkniętych, kabli jednoŝyłowych o masie: ponad 1.0 do 3.0 kg/m ( ) * 3 = 474,000 Razem = 474,000 m Robocizna 0, ,20290 r-g 96,17460 Wazeliny techniczne 0,05310* 0,05310 kg 25,16940 Benzyny do ekstrakcji 0,00500* 0,00500 dm3 2,37000 Spoiwa cynowo-ołowiane 0,00050* 0,00050 kg 0,23700 Opaski kablowe instalacyjne (OKI) 0,08000* 0,08000 szt 37,92000 Materiały pomocnicze (liczone od wartości M *) 2,00 2,00 % śuraw samochodowy do 4 t (1) 0, ,00450 m-g 2,13300 Ciągnik kołowy kw [ KM] (1) 0, ,00450 m-g 2,13300 Samochód dostawczy do 0,9 t (1) 0, ,00670 m-g 3,17580 Przyczepa do przewoŝenia kabli, do 4 t 0, ,00450 m-g 2, zakup kabla 1 599,000 m Dostawa materiałów kabel YHAKXS 1x = 1 599,000 Razem = 1 599,000 m Kabel YHAKXS 1x240 1,04000* 1,04000 m 1 662,96000 Materiały pomocnicze (liczone od wartości M *) 1,50 1,50 % 1.3 Pomiary 14 KNP IZOiEPB ORGBUD W-wa 3,000 odc Badania linii kablowych o napięciu do 15 kv i długości do 100 m 3 = 3,000 Razem = 3,000 odc

7 KOSZTORYS NAKŁADCZY 1. LINIA KABLOWA 15 kv 1.3. Pomiary Str: 4 Robocizna 12, ,90000 r-g 38, KOSZTY ZWIĄZANE 2.4 Obsługa geodezyjna 15 wg geodety 460,000 m Koszt prac geodezyjnych 460 = 460,000 Razem = 460,000 m 2.5 Zajęcie pasa drogowego 16 opłaty lokalne 460,000 m2 Koszt zajęcia pasa drogowego (1,00 zł/m2 x 3 dni =3 zł) 460 = 460,000 Razem = 460,000 m2 2.6 Naprawa szkód 17 szacunkowo 1,000 kpl Naprawa nawierzchni, trawników, terenów zielonych oraz innych elementów uszkodzonych w trakcie realizacji robót (np. ogrodzeń) 1 = 1,000 Razem = 1,000 kpl Koniec wydruku - - -

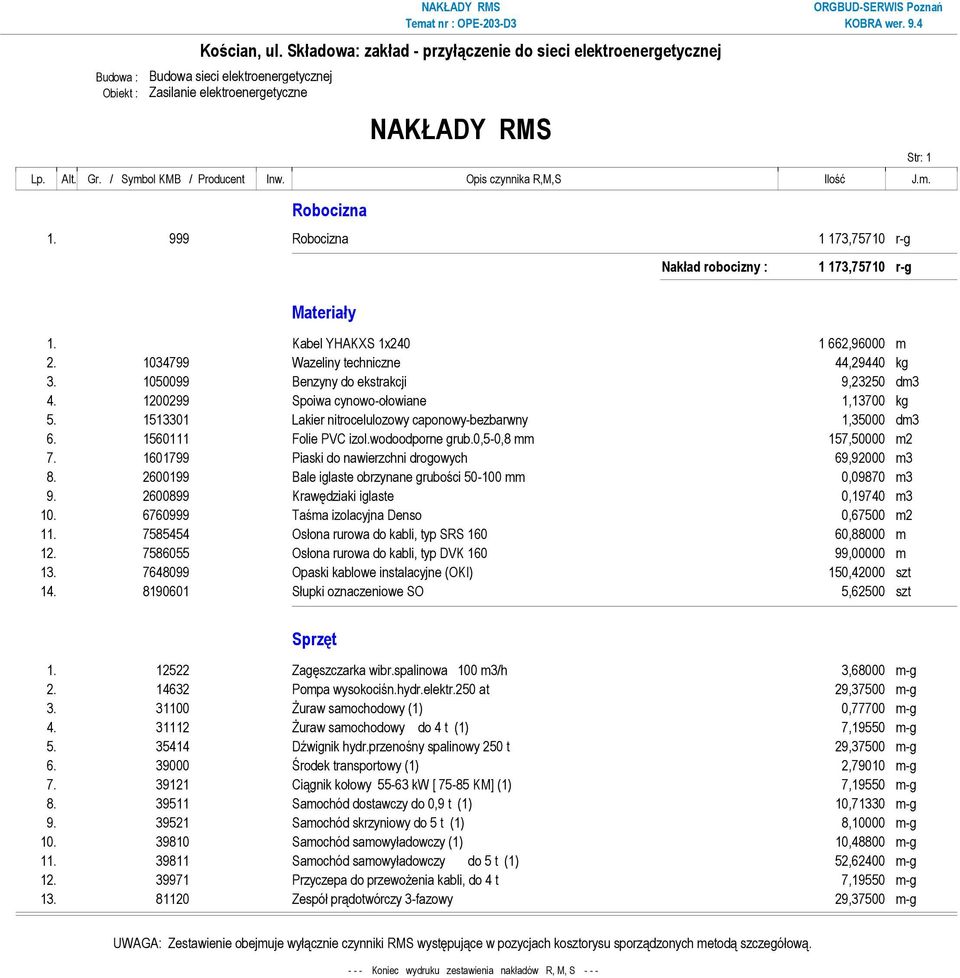

8 NAKŁADY RMS Budowa : Budowa sieci elektroenergetycznej Obiekt : Zasilanie elektroenergetyczne NAKŁADY RMS Lp. Alt. Gr. / Symbol KMB / Producent Inw. Opis czynnika R,M,S Ilość J.m. Robocizna Robocizna 1 173,75710 r-g Materiały Nakład robocizny : 1 173,75710 r-g 1. Kabel YHAKXS 1x ,96000 m Wazeliny techniczne 44,29440 kg Benzyny do ekstrakcji 9,23250 dm Spoiwa cynowo-ołowiane 1,13700 kg Lakier nitrocelulozowy caponowy-bezbarwny 1,35000 dm Folie PVC izol.wodoodporne grub.0,5-0,8 mm 157,50000 m Piaski do nawierzchni drogowych 69,92000 m Bale iglaste obrzynane grubości mm 0,09870 m Krawędziaki iglaste 0,19740 m Taśma izolacyjna Denso 0,67500 m Osłona rurowa do kabli, typ SRS ,88000 m Osłona rurowa do kabli, typ DVK ,00000 m Opaski kablowe instalacyjne (OKI) 150,42000 szt Słupki oznaczeniowe SO 5,62500 szt Str: 1 Sprzęt Zagęszczarka wibr.spalinowa 100 m3/h 3,68000 m-g Pompa wysokociśn.hydr.elektr.250 at 29,37500 m-g śuraw samochodowy (1) 0,77700 m-g śuraw samochodowy do 4 t (1) 7,19550 m-g Dźwignik hydr.przenośny spalinowy 250 t 29,37500 m-g Środek transportowy (1) 2,79010 m-g Ciągnik kołowy kw [ KM] (1) 7,19550 m-g Samochód dostawczy do 0,9 t (1) 10,71330 m-g Samochód skrzyniowy do 5 t (1) 8,10000 m-g Samochód samowyładowczy (1) 10,48800 m-g Samochód samowyładowczy do 5 t (1) 52,62400 m-g Przyczepa do przewoŝenia kabli, do 4 t 7,19550 m-g Zespół prądotwórczy 3-fazowy 29,37500 m-g UWAGA: Zestawienie obejmuje wyłącznie czynniki RMS występujące w pozycjach kosztorysu sporządzonych metodą szczegółową Koniec wydruku zestawienia nakładów R, M, S - - -
