3 1. Ogólna charakterystyka obiektu Przedmiotem opracowania jest projekt budowy Ścieżki zdrowia przy Gimnazjum nr 5 w Płocku, przy ul. Królowej Jadwigi 5. Zakresem opracowania objęto część powierzchnia działki o nr 387/1, obręb 4 Łukasiewicza. Zakres inwestycji obejmuje: Budowę ścieżki zdrowia o nawierzchni bezpiecznej m 2 Budowę bieżni z nawierzchni bezpiecznej m 2 Budowę dojścia do ścieżki zdrowia z nawierzchni z kostki brukowej - 10 m 2 Wysiew trawy na pozostałej części opracowania 693m 2 Montaż urządzeń ścieżki zdrowia oraz małej architektury Oświetlenie ścieżki zdrowia Wyposażenie ścieżki zdrowia stanowić będą: Równoważnia pojedyncza Pomost ruchomy Zestaw do przeskoków Drabinka pozioma Zestaw do przewrotów Poręcz gimnastyczna Zestaw do pompek Zestaw do ćwiczeń brzucha Ławki Kosze na śmieci Tablice informacyjne a3 Wieszaki na ubrania Lampy 3

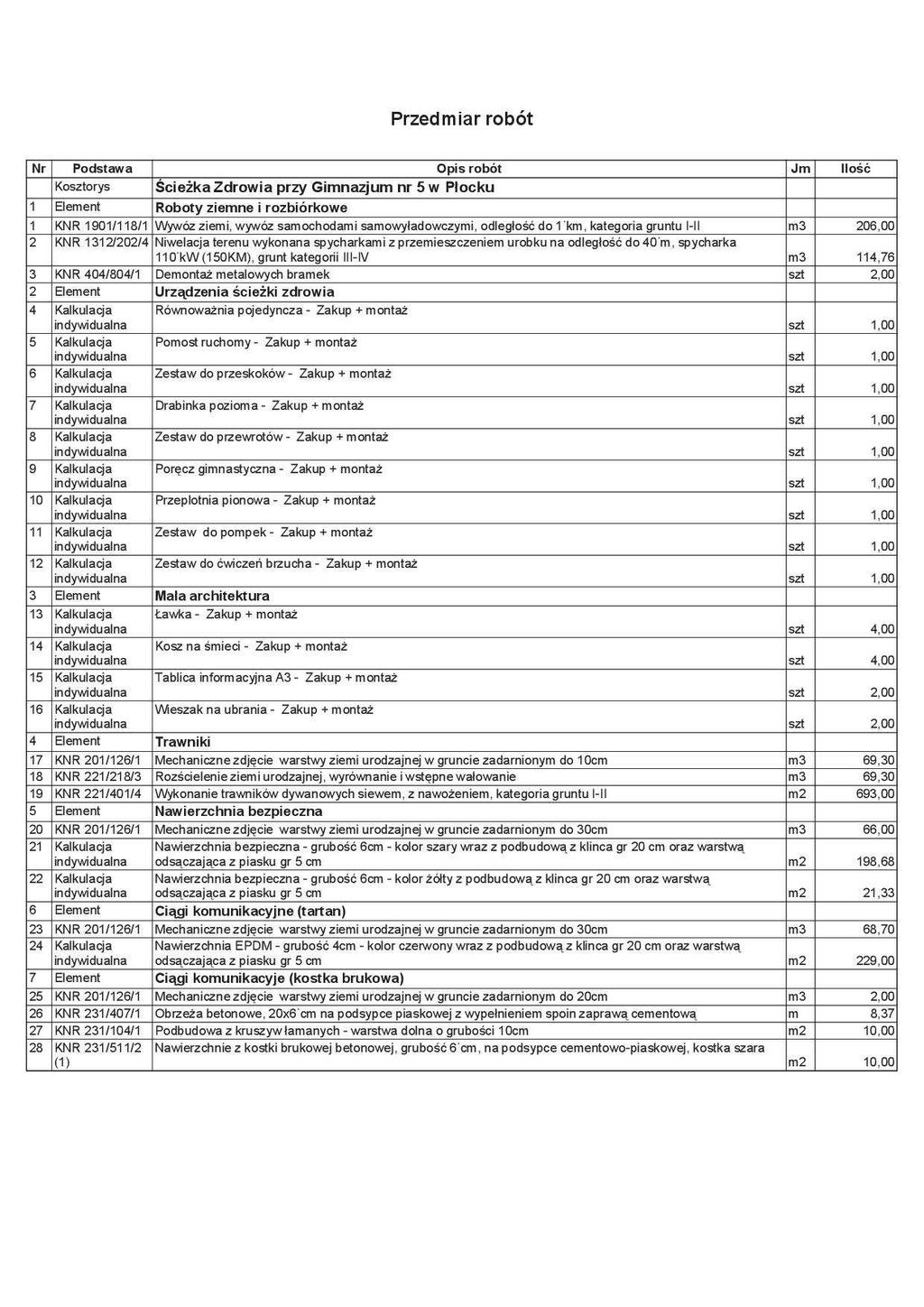

4 2. Przedmiar robót Ścieżka zdrowia 4

5 5

6 3. Przedmiar robót oświetlenie 1. Budowa linii zasilającej oświetlenie terenu 1 KNNR Listwy elektroinstalacyjne z PCW (naścienne, przypodłogowe i ścienne) przykręcane do podłoża ceglanego 25,00 m 2 KNR Mechaniczne kopanie rowów, o głębokości do 0,8 m i szerokości dna rowu do 0,4 m, dla kabli, koparkami podsiębiernymi o pojemności łyżki 0,15 m3. Grunt kat. III-IV 145,00 m 3 KNNR Nasypanie warstwy piasku na dnie rowu kablowego o szerokości do 0,4 m krotność= 2,00 129,00 m 4 KNNR Ułożenie rur osłonowych z PCW o średnicy do 140 mm 16,00 m 5 KNNR Układanie kabli o masie do 0,5 kg/m w korytach i kanałach elektroinstalcyjnych 25,00 m 6 KNNR Układanie ręczne kabli wielożyłowych o masie do 0,5 kg/m w rowie kablowym z przykryciem folią kalandrowaną z PCW uplastycznionego grub.pow.0,4-0,6 mm 129,00 m 7 KNNR Układanie kabli o masie do 0,5 kg/m w rurach 16,00 m 6

7 8 KNR Mechaniczne zasypywanie spycharkami rowów dla kabli. Głębokość rowów do 0,6 m i szerokość dna wykopu do 0,4 m. Grunt kategorii III-IV. 145,00 m 9 KNNR Montaż i stawianie słupów oświetleniowych stalowych o masie do 100 kg 4,00 szt 10 KNNR Montaż przewodów kabelkowych do opraw oświetleniowych, wciągane w słupy, rury osłonowe i wysięgniki. Wysokość latarń do 7 m 4,00 kpl 11 KNNR Montaż opraw oświetlenia zewnętrznego na słupach 4,00 szt 12 KNNR Osprzęt modułowy w rozdzielnicach. Wyłącznik nadprądowy 1-biegunowy 1,00 szt 13 KNNR Osprzęt modułowy w rozdzielnicach. Wyłącznik nadprądowy 1-biegunowy 1,00 szt 14 KNNR Osprzęt modułowy w rozdzielnicach. Stycznik 1,00 szt 15 KNNR Osprzęt modułowy w rozdzielnicach. Zegar sterujący 1,00 szt 16 KNNR Badanie linii kablowej niskiego napięcia. Kabel N.N. o ilości żył - 3 4,00 odcinek 17 KNR Badanie ochrony przeciwporażeniowej - zerowanie odbiornika za pomocą miernika 4,00 szt 7

8 Skrócone zestawienie RMS Zestawienie robocizny: Lp. W Kod Nazwa Jedn. Limit Cena Wartość KB Robotnik budowlany I r-g 4, Elektromonter aparat.kontr-pomiar.i r-g 0, Elektromonter aparat.kontr-pomiar.i r-g 1, Robocizna r-g 60,6409 Robocizna pomocnicza Razem: 67,8124 Zestawienie materiałów: Lp. W Kod Nazwa Jedn. Limit Cena Wartość KB Folia kalandrowana PCW grub.0,4-0,6 mm m2 54, Piasek m3 14, Stycznik SM-320/230 szt 1, Zegar sterujący astronomiczny AstroRex szt 1,0000 D Wyłącznik nadprądowy S301 B6 szt 1, Wyłącznik nadprądowy S301 C10 szt 1, Oprawa ELGO NEW EP-WO szt 4, Lampa metalohalogenkowa 70 W, E27 szt 4, Korytko kablowe 40x40 m 26, Osłona rurowa DVK 50 m 16, Tabliczka TB-11 szt 4, Opaski kablowe typu OKi szt 14, Przewód YDY-750 V, 3x2,5 mm2 m 24, Kabel YKXS-0,6/1kV 3x4 mm2 m 176, Maszt stalowy C5/3/60 F190 szt 4, Fundament żelb. F100 do słupów szt 4, Kołki rozporowe plastikowe szt 67,5000 Materiały pomocnicze Razem: Zestawienie sprzętu: Lp. W Kod Nazwa Jedn. Limit Cena Wartość KB Koparko-spycharka 0,15 m3 m-g 13, Żuraw samochodowy do 4,0 t m-g 0, Samochód dostawczy do 0,9 t m-g 0, Samochód skrzyniowy do 5,0 t m-g 2, Samochód samowyładowczy do 5 t m-g 2, Podnośnik montaż.phmsamochod. m-g 2,6400 Sprzęt pomocniczy Razem: 8
