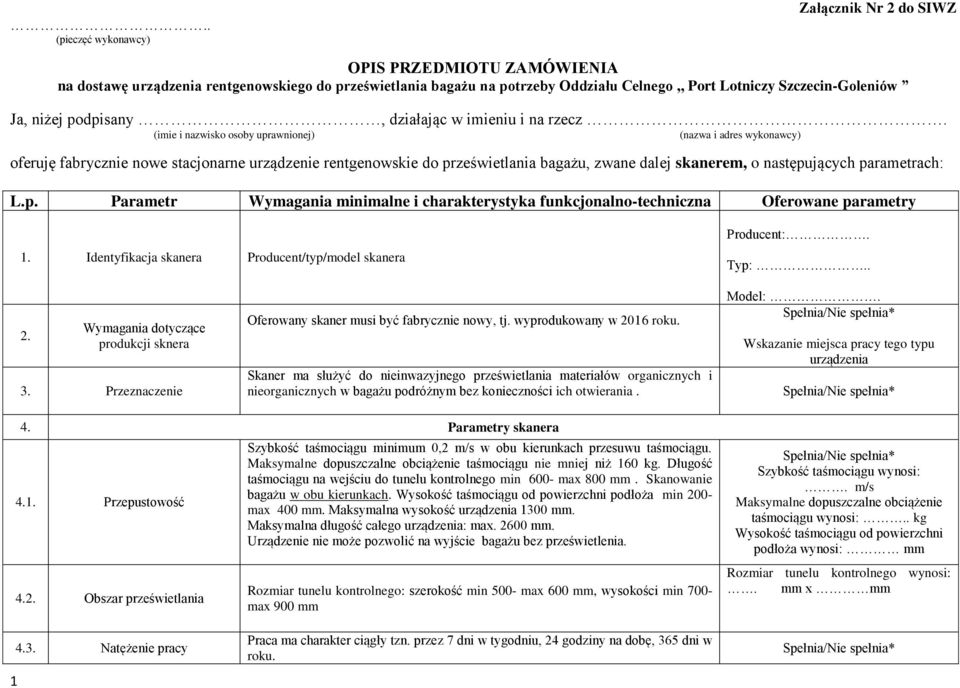

1 .. (pieczęć wykonawcy) Załącznik Nr 2 do SIWZ OPIS PRZEDMIOTU ZAMÓWIENIA na dostawę urządzenia rentgenowskiego do prześwietlania bagażu na potrzeby Oddziału Celnego,, Port Lotniczy Szczecin-Goleniów Ja, niżej podpisany, działając w imieniu i na rzecz. (imie i nazwisko osoby uprawnionej) (nazwa i adres wykonawcy) oferuję fabrycznie nowe stacjonarne urządzenie rentgenowskie do prześwietlania bagażu, zwane dalej skanerem, o następujących parametrach: L.p. Parametr Wymagania minimalne i charakterystyka funkcjonalno-techniczna Oferowane parametry 1. Identyfikacja skanera Producent/typ/model skanera Producent:. Typ:.. 2. Wymagania dotyczące produkcji sknera 3. Przeznaczenie Oferowany skaner musi być fabrycznie nowy, tj. wyprodukowany w 2016 roku. Skaner ma służyć do nieinwazyjnego prześwietlania materiałów organicznych i nieorganicznych w bagażu podróżnym bez konieczności ich otwierania. Model:. Wskazanie miejsca pracy tego typu urządzenia 4. Parametry skanera 4.1. Przepustowość 4.2. Obszar prześwietlania Szybkość taśmociągu minimum 0,2 m/s w obu kierunkach przesuwu taśmociągu. Maksymalne dopuszczalne obciążenie taśmociągu nie mniej niż 160 kg. Długość taśmociągu na wejściu do tunelu kontrolnego min 600- max 800 mm. Skanowanie bagażu w obu kierunkach. Wysokość taśmociągu od powierzchni podłoża min 200- max 400 mm. Maksymalna wysokość urządzenia 1300 mm. Maksymalna długość całego urządzenia: max mm. Urządzenie nie może pozwolić na wyjście bagażu bez prześwietlenia. Rozmiar tunelu kontrolnego: szerokość min 500- max 600 mm, wysokości min 700- max 900 mm Szybkość taśmociągu wynosi:. m/s Maksymalne dopuszczalne obciążenie taśmociągu wynosi:.. kg Wysokość taśmociągu od powierzchni podłoża wynosi: mm Rozmiar tunelu kontrolnego wynosi:. mm x mm Natężenie pracy Praca ma charakter ciągły tzn. przez 7 dni w tygodniu, 24 godziny na dobę, 365 dni w roku.

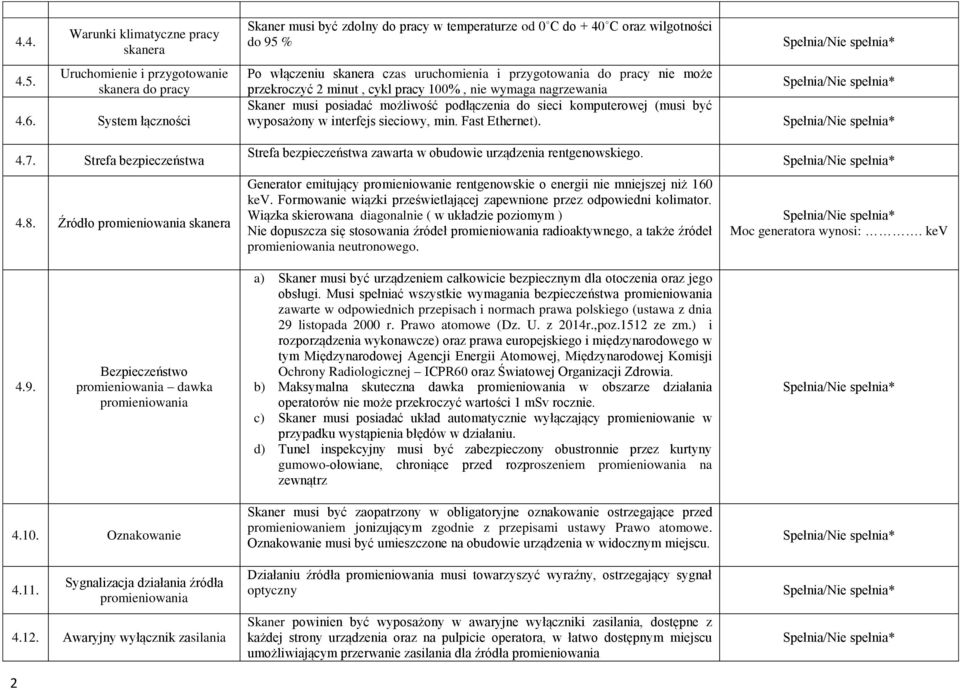

2 Warunki klimatyczne pracy skanera Uruchomienie i przygotowanie skanera do pracy 4.6. System łączności 4.7. Strefa bezpieczeństwa 4.8. Źródło promieniowania skanera Skaner musi być zdolny do pracy w temperaturze od 0 C do + 40 C oraz wilgotności do 95 % Po włączeniu skanera czas uruchomienia i przygotowania do pracy nie może przekroczyć 2 minut, cykl pracy 100%, nie wymaga nagrzewania Skaner musi posiadać możliwość podłączenia do sieci komputerowej (musi być wyposażony w interfejs sieciowy, min. Fast Ethernet). Strefa bezpieczeństwa zawarta w obudowie urządzenia rentgenowskiego. Generator emitujący promieniowanie rentgenowskie o energii nie mniejszej niż 160 kev. Formowanie wiązki prześwietlającej zapewnione przez odpowiedni kolimator. Wiązka skierowana diagonalnie ( w układzie poziomym ) Nie dopuszcza się stosowania źródeł promieniowania radioaktywnego, a także źródeł promieniowania neutronowego. Moc generatora wynosi:. kev 4.9. Bezpieczeństwo promieniowania dawka promieniowania a) Skaner musi być urządzeniem całkowicie bezpiecznym dla otoczenia oraz jego obsługi. Musi spełniać wszystkie wymagania bezpieczeństwa promieniowania zawarte w odpowiednich przepisach i normach prawa polskiego (ustawa z dnia 29 listopada 2000 r. Prawo atomowe (Dz. U. z 2014r.,poz.1512 ze zm.) i rozporządzenia wykonawcze) oraz prawa europejskiego i międzynarodowego w tym Międzynarodowej Agencji Energii Atomowej, Międzynarodowej Komisji Ochrony Radiologicznej ICPR60 oraz Światowej Organizacji Zdrowia. b) Maksymalna skuteczna dawka promieniowania w obszarze działania operatorów nie może przekroczyć wartości 1 msv rocznie. c) Skaner musi posiadać układ automatycznie wyłączający promieniowanie w przypadku wystąpienia błędów w działaniu. d) Tunel inspekcyjny musi być zabezpieczony obustronnie przez kurtyny gumowo-ołowiane, chroniące przed rozproszeniem promieniowania na zewnątrz Oznakowanie Sygnalizacja działania źródła promieniowania Awaryjny wyłącznik zasilania Skaner musi być zaopatrzony w obligatoryjne oznakowanie ostrzegające przed promieniowaniem jonizującym zgodnie z przepisami ustawy Prawo atomowe. Oznakowanie musi być umieszczone na obudowie urządzenia w widocznym miejscu. Działaniu źródła promieniowania musi towarzyszyć wyraźny, ostrzegający sygnał optyczny Skaner powinien być wyposażony w awaryjne wyłączniki zasilania, dostępne z każdej strony urządzenia oraz na pulpicie operatora, w łatwo dostępnym miejscu umożliwiającym przerwanie zasilania dla źródła promieniowania

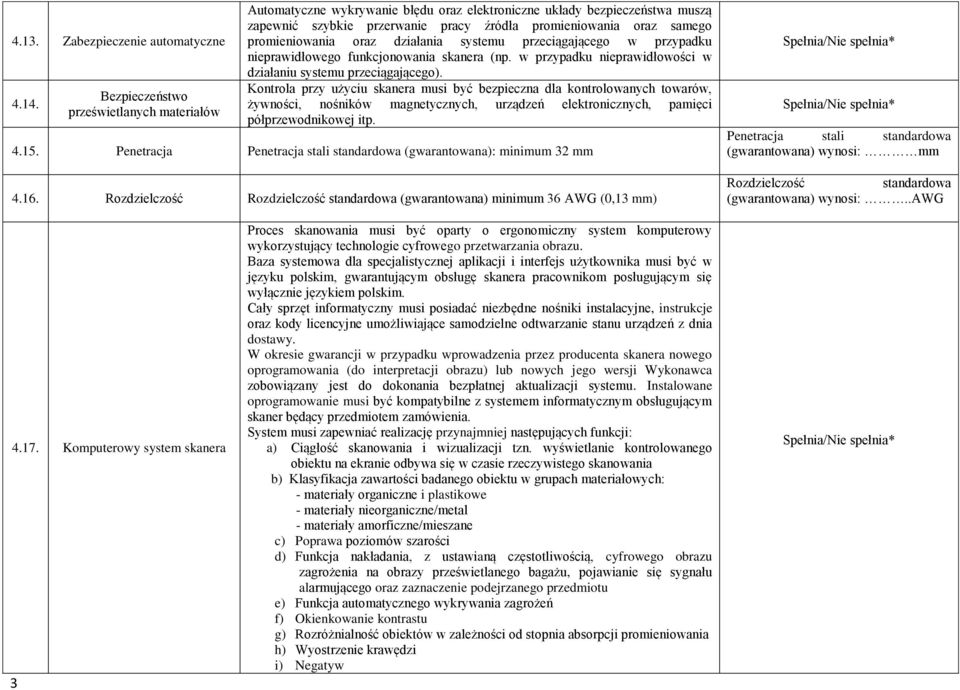

3 4.13. Zabezpieczenie automatyczne Bezpieczeństwo prześwietlanych materiałów Automatyczne wykrywanie błędu oraz elektroniczne układy bezpieczeństwa muszą zapewnić szybkie przerwanie pracy źródła promieniowania oraz samego promieniowania oraz działania systemu przeciągającego w przypadku nieprawidłowego funkcjonowania skanera (np. w przypadku nieprawidłowości w działaniu systemu przeciągającego). Kontrola przy użyciu skanera musi być bezpieczna dla kontrolowanych towarów, żywności, nośników magnetycznych, urządzeń elektronicznych, pamięci półprzewodnikowej itp Penetracja Penetracja stali standardowa (gwarantowana): minimum 32 mm Rozdzielczość Rozdzielczość standardowa (gwarantowana) minimum 36 AWG (0,13 mm) Penetracja stali standardowa (gwarantowana) wynosi: mm Rozdzielczość standardowa (gwarantowana) wynosi:..awg Komputerowy system skanera 3 Proces skanowania musi być oparty o ergonomiczny system komputerowy wykorzystujący technologie cyfrowego przetwarzania obrazu. Baza systemowa dla specjalistycznej aplikacji i interfejs użytkownika musi być w języku polskim, gwarantującym obsługę skanera pracownikom posługującym się wyłącznie językiem polskim. Cały sprzęt informatyczny musi posiadać niezbędne nośniki instalacyjne, instrukcje oraz kody licencyjne umożliwiające samodzielne odtwarzanie stanu urządzeń z dnia dostawy. W okresie gwarancji w przypadku wprowadzenia przez producenta skanera nowego oprogramowania (do interpretacji obrazu) lub nowych jego wersji Wykonawca zobowiązany jest do dokonania bezpłatnej aktualizacji systemu. Instalowane oprogramowanie musi być kompatybilne z systemem informatycznym obsługującym skaner będący przedmiotem zamówienia. System musi zapewniać realizację przynajmniej następujących funkcji: a) Ciągłość skanowania i wizualizacji tzn. wyświetlanie kontrolowanego obiektu na ekranie odbywa się w czasie rzeczywistego skanowania b) Klasyfikacja zawartości badanego obiektu w grupach materiałowych: - materiały organiczne i plastikowe - materiały nieorganiczne/metal - materiały amorficzne/mieszane c) Poprawa poziomów szarości d) Funkcja nakładania, z ustawianą częstotliwością, cyfrowego obrazu zagrożenia na obrazy prześwietlanego bagażu, pojawianie się sygnału alarmującego oraz zaznaczenie podejrzanego przedmiotu e) Funkcja automatycznego wykrywania zagrożeń f) Okienkowanie kontrastu g) Rozróżnialność obiektów w zależności od stopnia absorpcji promieniowania h) Wyostrzenie krawędzi i) Negatyw

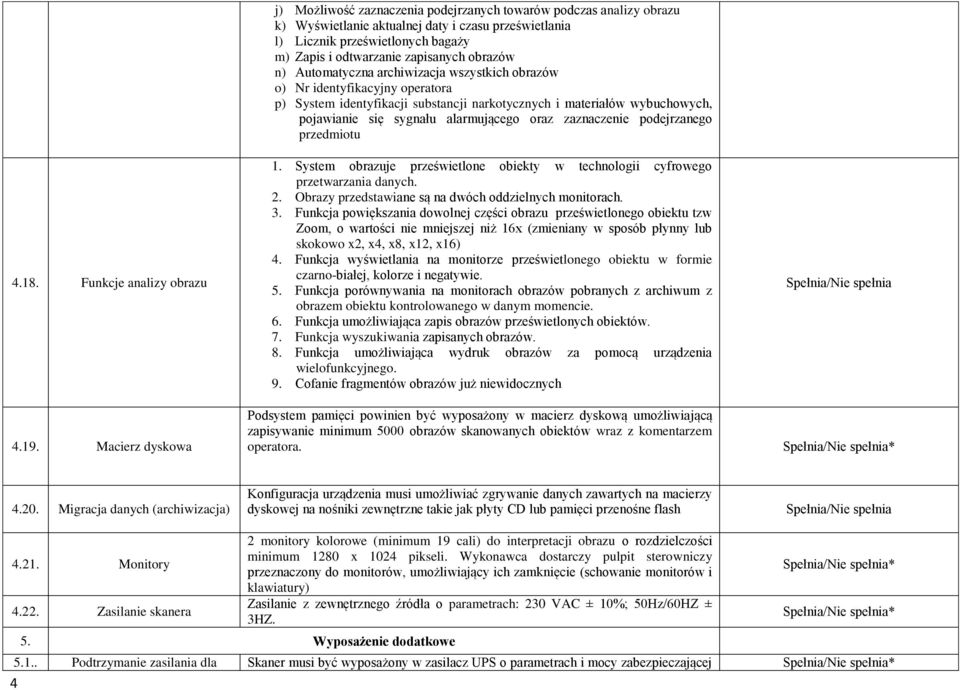

4 4.18. Funkcje analizy obrazu Macierz dyskowa j) Możliwość zaznaczenia podejrzanych towarów podczas analizy obrazu k) Wyświetlanie aktualnej daty i czasu prześwietlania l) Licznik prześwietlonych bagaży m) Zapis i odtwarzanie zapisanych obrazów n) Automatyczna archiwizacja wszystkich obrazów o) Nr identyfikacyjny operatora p) System identyfikacji substancji narkotycznych i materiałów wybuchowych, pojawianie się sygnału alarmującego oraz zaznaczenie podejrzanego przedmiotu 1. System obrazuje prześwietlone obiekty w technologii cyfrowego przetwarzania danych. 2. Obrazy przedstawiane są na dwóch oddzielnych monitorach. 3. Funkcja powiększania dowolnej części obrazu prześwietlonego obiektu tzw Zoom, o wartości nie mniejszej niż 16x (zmieniany w sposób płynny lub skokowo x2, x4, x8, x12, x16) 4. Funkcja wyświetlania na monitorze prześwietlonego obiektu w formie czarno-białej, kolorze i negatywie. 5. Funkcja porównywania na monitorach obrazów pobranych z archiwum z obrazem obiektu kontrolowanego w danym momencie. 6. Funkcja umożliwiająca zapis obrazów prześwietlonych obiektów. 7. Funkcja wyszukiwania zapisanych obrazów. 8. Funkcja umożliwiająca wydruk obrazów za pomocą urządzenia wielofunkcyjnego. 9. Cofanie fragmentów obrazów już niewidocznych Podsystem pamięci powinien być wyposażony w macierz dyskową umożliwiającą zapisywanie minimum 5000 obrazów skanowanych obiektów wraz z komentarzem operatora. Spełnia/Nie spełnia Migracja danych (archiwizacja) Konfiguracja urządzenia musi umożliwiać zgrywanie danych zawartych na macierzy dyskowej na nośniki zewnętrzne takie jak płyty CD lub pamięci przenośne flash Spełnia/Nie spełnia Monitory Zasilanie skanera 5. Wyposażenie dodatkowe 2 monitory kolorowe (minimum 19 cali) do interpretacji obrazu o rozdzielczości minimum 1280 x 1024 pikseli. Wykonawca dostarczy pulpit sterowniczy przeznaczony do monitorów, umożliwiający ich zamknięcie (schowanie monitorów i klawiatury) Zasilanie z zewnętrznego źródła o parametrach: 230 VAC ± 10%; 50Hz/60HZ ± 3HZ Podtrzymanie zasilania dla Skaner musi być wyposażony w zasilacz UPS o parametrach i mocy zabezpieczającej 4

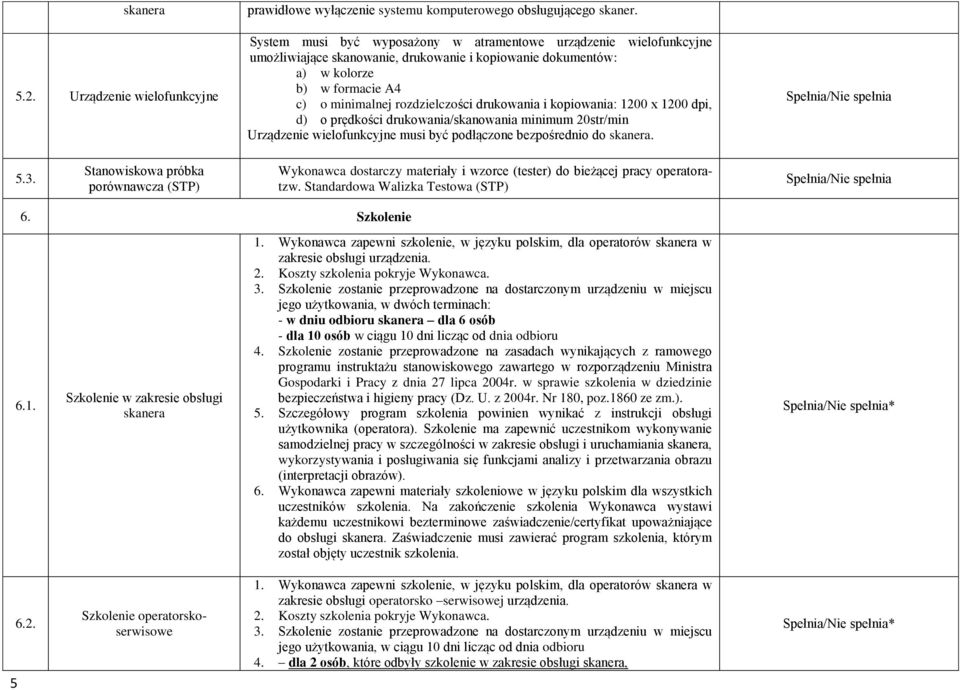

5 skanera 5.2. Urządzenie wielofunkcyjne prawidłowe wyłączenie systemu komputerowego obsługującego skaner. System musi być wyposażony w atramentowe urządzenie wielofunkcyjne umożliwiające skanowanie, drukowanie i kopiowanie dokumentów: a) w kolorze b) w formacie A4 c) o minimalnej rozdzielczości drukowania i kopiowania: 1200 x 1200 dpi, d) o prędkości drukowania/skanowania minimum 20str/min Urządzenie wielofunkcyjne musi być podłączone bezpośrednio do skanera. Spełnia/Nie spełnia 5.3. Stanowiskowa próbka porównawcza (STP) Wykonawca dostarczy materiały i wzorce (tester) do bieżącej pracy operatoratzw. Standardowa Walizka Testowa (STP) Spełnia/Nie spełnia 6. Szkolenie 6.1. Szkolenie w zakresie obsługi skanera 1. Wykonawca zapewni szkolenie, w języku polskim, dla operatorów skanera w zakresie obsługi urządzenia. 2. Koszty szkolenia pokryje Wykonawca. 3. Szkolenie zostanie przeprowadzone na dostarczonym urządzeniu w miejscu jego użytkowania, w dwóch terminach: - w dniu odbioru skanera dla 6 osób - dla 10 osób w ciągu 10 dni licząc od dnia odbioru 4. Szkolenie zostanie przeprowadzone na zasadach wynikających z ramowego programu instruktażu stanowiskowego zawartego w rozporządzeniu Ministra Gospodarki i Pracy z dnia 27 lipca 2004r. w sprawie szkolenia w dziedzinie bezpieczeństwa i higieny pracy (Dz. U. z 2004r. Nr 180, poz.1860 ze zm.). 5. Szczegółowy program szkolenia powinien wynikać z instrukcji obsługi użytkownika (operatora). Szkolenie ma zapewnić uczestnikom wykonywanie samodzielnej pracy w szczególności w zakresie obsługi i uruchamiania skanera, wykorzystywania i posługiwania się funkcjami analizy i przetwarzania obrazu (interpretacji obrazów). 6. Wykonawca zapewni materiały szkoleniowe w języku polskim dla wszystkich uczestników szkolenia. Na zakończenie szkolenia Wykonawca wystawi każdemu uczestnikowi bezterminowe zaświadczenie/certyfikat upoważniające do obsługi skanera. Zaświadczenie musi zawierać program szkolenia, którym został objęty uczestnik szkolenia Szkolenie operatorskoserwisowe 1. Wykonawca zapewni szkolenie, w języku polskim, dla operatorów skanera w zakresie obsługi operatorsko serwisowej urządzenia. 2. Koszty szkolenia pokryje Wykonawca. 3. Szkolenie zostanie przeprowadzone na dostarczonym urządzeniu w miejscu jego użytkowania, w ciągu 10 dni licząc od dnia odbioru 4. dla 2 osób, które odbyły szkolenie w zakresie obsługi skanera,

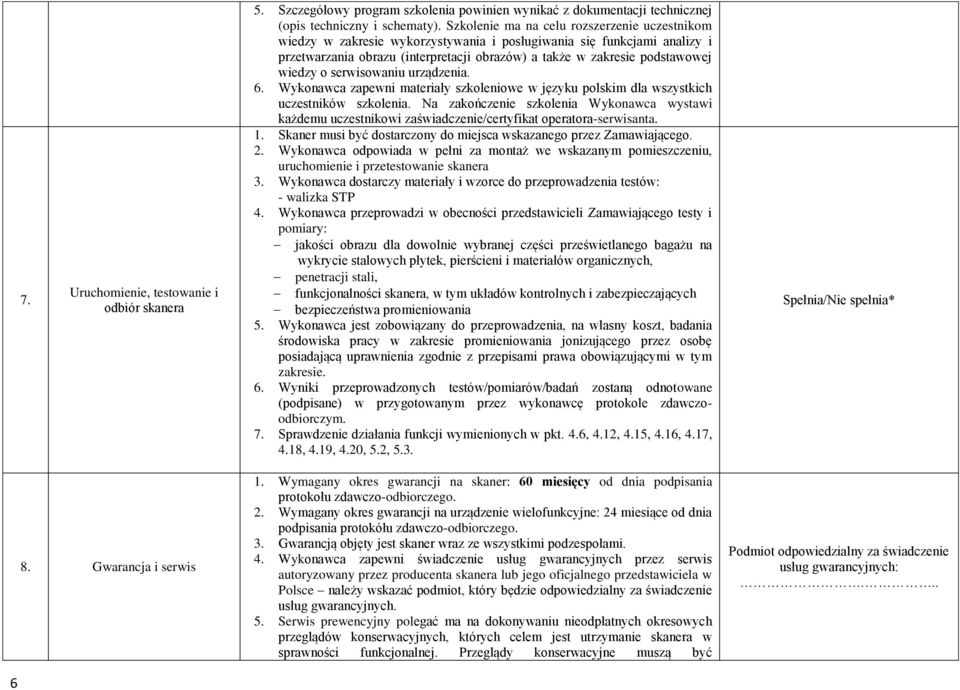

6 7. Uruchomienie, testowanie i odbiór skanera 5. Szczegółowy program szkolenia powinien wynikać z dokumentacji technicznej (opis techniczny i schematy). Szkolenie ma na celu rozszerzenie uczestnikom wiedzy w zakresie wykorzystywania i posługiwania się funkcjami analizy i przetwarzania obrazu (interpretacji obrazów) a także w zakresie podstawowej wiedzy o serwisowaniu urządzenia. 6. Wykonawca zapewni materiały szkoleniowe w języku polskim dla wszystkich uczestników szkolenia. Na zakończenie szkolenia Wykonawca wystawi każdemu uczestnikowi zaświadczenie/certyfikat operatora-serwisanta. 1. Skaner musi być dostarczony do miejsca wskazanego przez Zamawiającego. 2. Wykonawca odpowiada w pełni za montaż we wskazanym pomieszczeniu, uruchomienie i przetestowanie skanera 3. Wykonawca dostarczy materiały i wzorce do przeprowadzenia testów: - walizka STP 4. Wykonawca przeprowadzi w obecności przedstawicieli Zamawiającego testy i pomiary: jakości obrazu dla dowolnie wybranej części prześwietlanego bagażu na wykrycie stalowych płytek, pierścieni i materiałów organicznych, penetracji stali, funkcjonalności skanera, w tym układów kontrolnych i zabezpieczających bezpieczeństwa promieniowania 5. Wykonawca jest zobowiązany do przeprowadzenia, na własny koszt, badania środowiska pracy w zakresie promieniowania jonizującego przez osobę posiadającą uprawnienia zgodnie z przepisami prawa obowiązującymi w tym zakresie. 6. Wyniki przeprowadzonych testów/pomiarów/badań zostaną odnotowane (podpisane) w przygotowanym przez wykonawcę protokole zdawczoodbiorczym. 7. Sprawdzenie działania funkcji wymienionych w pkt. 4.6, 4.12, 4.15, 4.16, 4.17, 4.18, 4.19, 4.20, 5.2, Gwarancja i serwis 1. Wymagany okres gwarancji na skaner: 60 miesięcy od dnia podpisania protokołu zdawczo-odbiorczego. 2. Wymagany okres gwarancji na urządzenie wielofunkcyjne: 24 miesiące od dnia podpisania protokółu zdawczo-odbiorczego. 3. Gwarancją objęty jest skaner wraz ze wszystkimi podzespołami. 4. Wykonawca zapewni świadczenie usług gwarancyjnych przez serwis autoryzowany przez producenta skanera lub jego oficjalnego przedstawiciela w Polsce należy wskazać podmiot, który będzie odpowiedzialny za świadczenie usług gwarancyjnych. 5. Serwis prewencyjny polegać ma na dokonywaniu nieodpłatnych okresowych przeglądów konserwacyjnych, których celem jest utrzymanie skanera w sprawności funkcjonalnej. Przeglądy konserwacyjne muszą być Podmiot odpowiedzialny za świadczenie usług gwarancyjnych:... 6

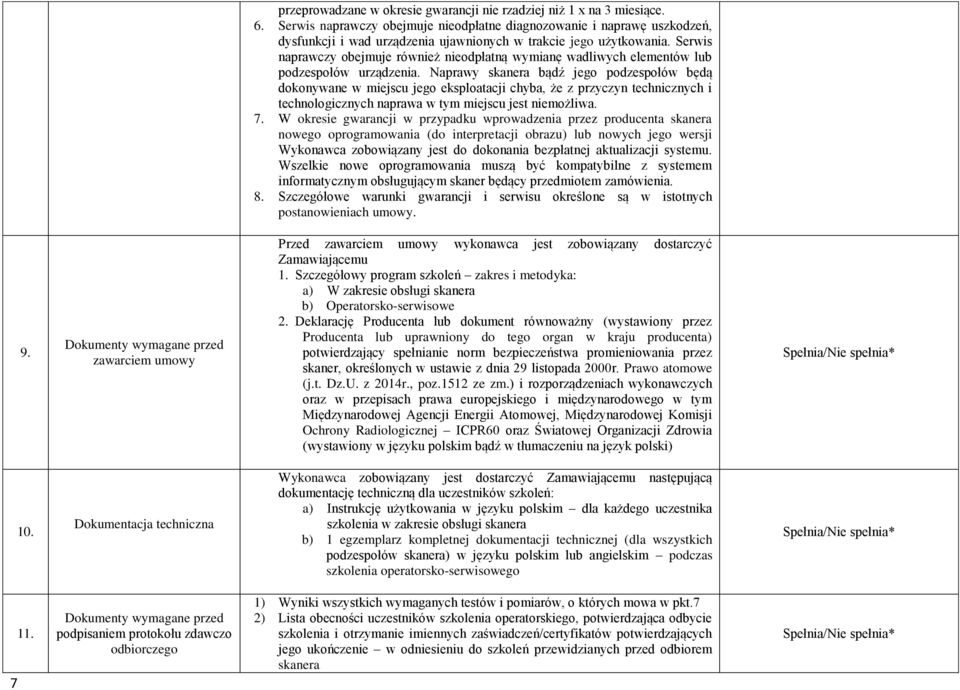

7 przeprowadzane w okresie gwarancji nie rzadziej niż 1 x na 3 miesiące. 6. Serwis naprawczy obejmuje nieodpłatne diagnozowanie i naprawę uszkodzeń, dysfunkcji i wad urządzenia ujawnionych w trakcie jego użytkowania. Serwis naprawczy obejmuje również nieodpłatną wymianę wadliwych elementów lub podzespołów urządzenia. Naprawy skanera bądź jego podzespołów będą dokonywane w miejscu jego eksploatacji chyba, że z przyczyn technicznych i technologicznych naprawa w tym miejscu jest niemożliwa. 7. W okresie gwarancji w przypadku wprowadzenia przez producenta skanera nowego oprogramowania (do interpretacji obrazu) lub nowych jego wersji Wykonawca zobowiązany jest do dokonania bezpłatnej aktualizacji systemu. Wszelkie nowe oprogramowania muszą być kompatybilne z systemem informatycznym obsługującym skaner będący przedmiotem zamówienia. 8. Szczegółowe warunki gwarancji i serwisu określone są w istotnych postanowieniach umowy. 9. Dokumenty wymagane przed zawarciem umowy Przed zawarciem umowy wykonawca jest zobowiązany dostarczyć Zamawiającemu 1. Szczegółowy program szkoleń zakres i metodyka: a) W zakresie obsługi skanera b) Operatorsko-serwisowe 2. Deklarację Producenta lub dokument równoważny (wystawiony przez Producenta lub uprawniony do tego organ w kraju producenta) potwierdzający spełnianie norm bezpieczeństwa promieniowania przez skaner, określonych w ustawie z dnia 29 listopada 2000r. Prawo atomowe (j.t. Dz.U. z 2014r., poz.1512 ze zm.) i rozporządzeniach wykonawczych oraz w przepisach prawa europejskiego i międzynarodowego w tym Międzynarodowej Agencji Energii Atomowej, Międzynarodowej Komisji Ochrony Radiologicznej ICPR60 oraz Światowej Organizacji Zdrowia (wystawiony w języku polskim bądź w tłumaczeniu na język polski) 10. Dokumentacja techniczna Wykonawca zobowiązany jest dostarczyć Zamawiającemu następującą dokumentację techniczną dla uczestników szkoleń: a) Instrukcję użytkowania w języku polskim dla każdego uczestnika szkolenia w zakresie obsługi skanera b) 1 egzemplarz kompletnej dokumentacji technicznej (dla wszystkich podzespołów skanera) w języku polskim lub angielskim podczas szkolenia operatorsko-serwisowego Dokumenty wymagane przed podpisaniem protokołu zdawczo odbiorczego 1) Wyniki wszystkich wymaganych testów i pomiarów, o których mowa w pkt.7 2) Lista obecności uczestników szkolenia operatorskiego, potwierdzająca odbycie szkolenia i otrzymanie imiennych zaświadczeń/certyfikatów potwierdzających jego ukończenie w odniesieniu do szkoleń przewidzianych przed odbiorem skanera

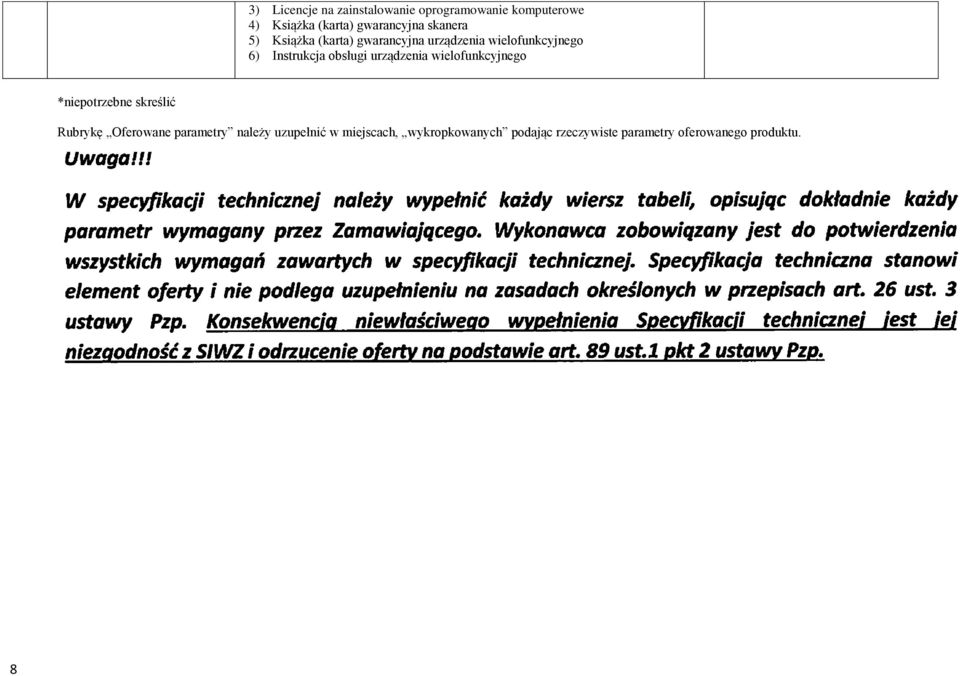

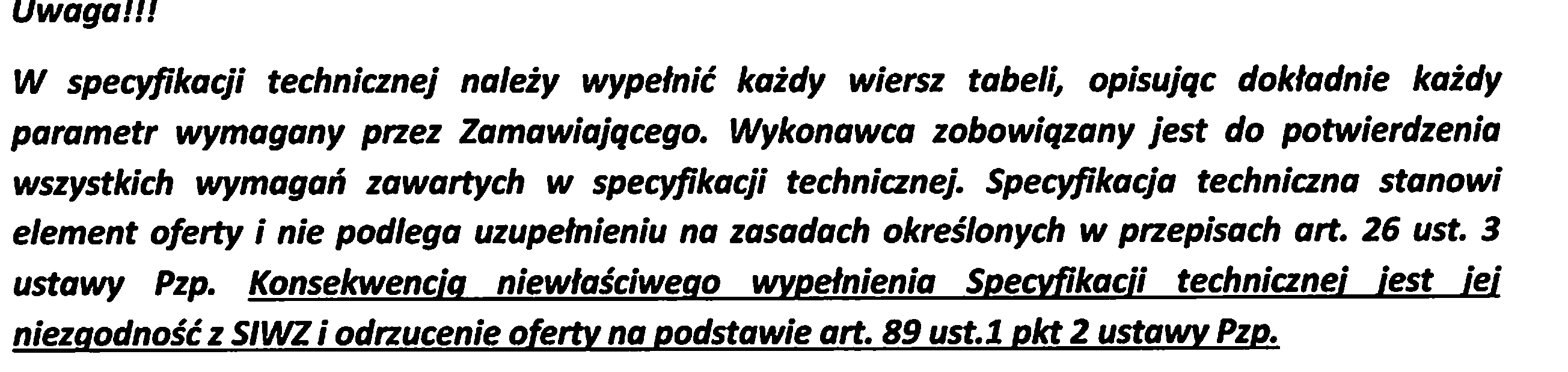

8 3) Licencje na zainstalowanie oprogramowanie komputerowe 4) Książka (karta) gwarancyjna skanera 5) Książka (karta) gwarancyjna urządzenia wielofunkcyjnego 6) Instrukcja obsługi urządzenia wielofunkcyjnego *niepotrzebne skreślić Rubrykę Oferowane parametry należy uzupełnić w miejscach, wykropkowanych podając rzeczywiste parametry oferowanego produktu. 8
