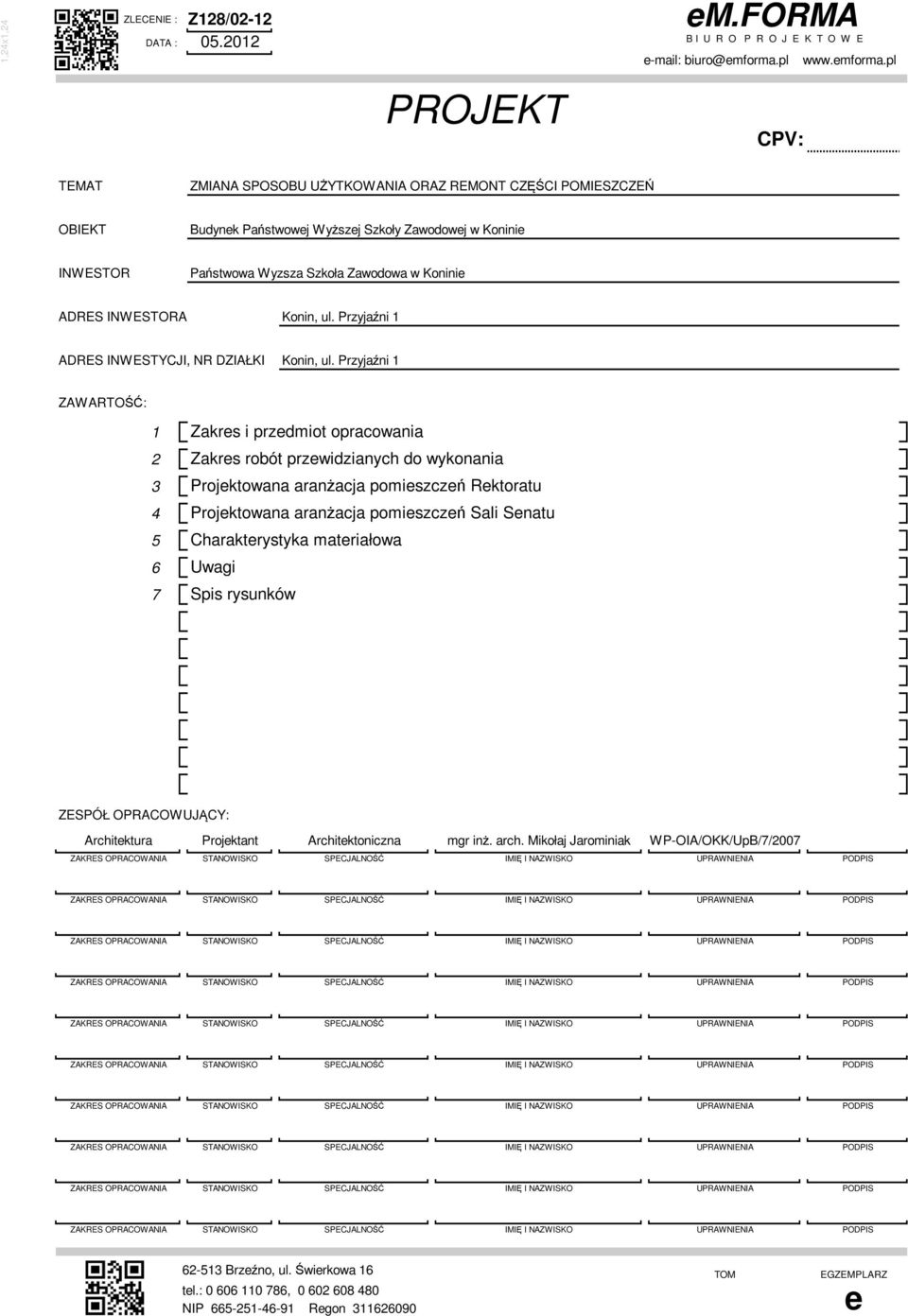

1 1,24x1,24 Z128/0212 DATA : ZLECENIE : PROJEKT em.forma B I U R O P R O J E K T O W E biuro@emforma.pl CPV: TEMAT ZMIANA SPOSOBU UŻYTKOWANIA ORAZ REMONT CZĘŚCI POMIESZCZEŃ OBIEKT Budynek Państwowej Wyższej Szkoły Zawodowej w Koninie INWESTOR Państwowa Wyzsza Szkoła Zawodowa w Koninie ADRES INWESTORA Konin, ul. Przyjaźni 1 ADRES INWESTYCJI, NR DZIAŁKI Konin, ul. Przyjaźni 1 ZAWARTOŚĆ: Zakres i przedmiot opracowania Zakres robót przewidzianych do wykonania Projektowana aranżacja pomieszczeń Rektoratu Projektowana aranżacja pomieszczeń Sali Senatu Charakterystyka materiałowa Uwagi Spis rysunków ZESPÓŁ OPRACOWUJĄCY: Architektura Projektant Architektoniczna mgr inż. arch. Mikołaj Jarominiak WPOIA/OKK/UpB/7/2007 ZAKRES OPRACOWANIA STANOWISKO SPECJALNOŚĆ IMIĘ I NAZWISKO UPRAWNIENIA PODPIS ZAKRES OPRACOWANIA STANOWISKO SPECJALNOŚĆ IMIĘ I NAZWISKO UPRAWNIENIA PODPIS ZAKRES OPRACOWANIA STANOWISKO SPECJALNOŚĆ IMIĘ I NAZWISKO UPRAWNIENIA PODPIS ZAKRES OPRACOWANIA STANOWISKO SPECJALNOŚĆ IMIĘ I NAZWISKO UPRAWNIENIA PODPIS ZAKRES OPRACOWANIA STANOWISKO SPECJALNOŚĆ IMIĘ I NAZWISKO UPRAWNIENIA PODPIS ZAKRES OPRACOWANIA STANOWISKO SPECJALNOŚĆ IMIĘ I NAZWISKO UPRAWNIENIA PODPIS ZAKRES OPRACOWANIA STANOWISKO SPECJALNOŚĆ IMIĘ I NAZWISKO UPRAWNIENIA PODPIS ZAKRES OPRACOWANIA STANOWISKO SPECJALNOŚĆ IMIĘ I NAZWISKO UPRAWNIENIA PODPIS ZAKRES OPRACOWANIA STANOWISKO SPECJALNOŚĆ IMIĘ I NAZWISKO UPRAWNIENIA PODPIS ZAKRES OPRACOWANIA STANOWISKO SPECJALNOŚĆ IMIĘ I NAZWISKO UPRAWNIENIA PODPIS Brzeźno, ul. Świerkowa 16 tel.: , NIP Regon TOM EGZEMPLARZ e

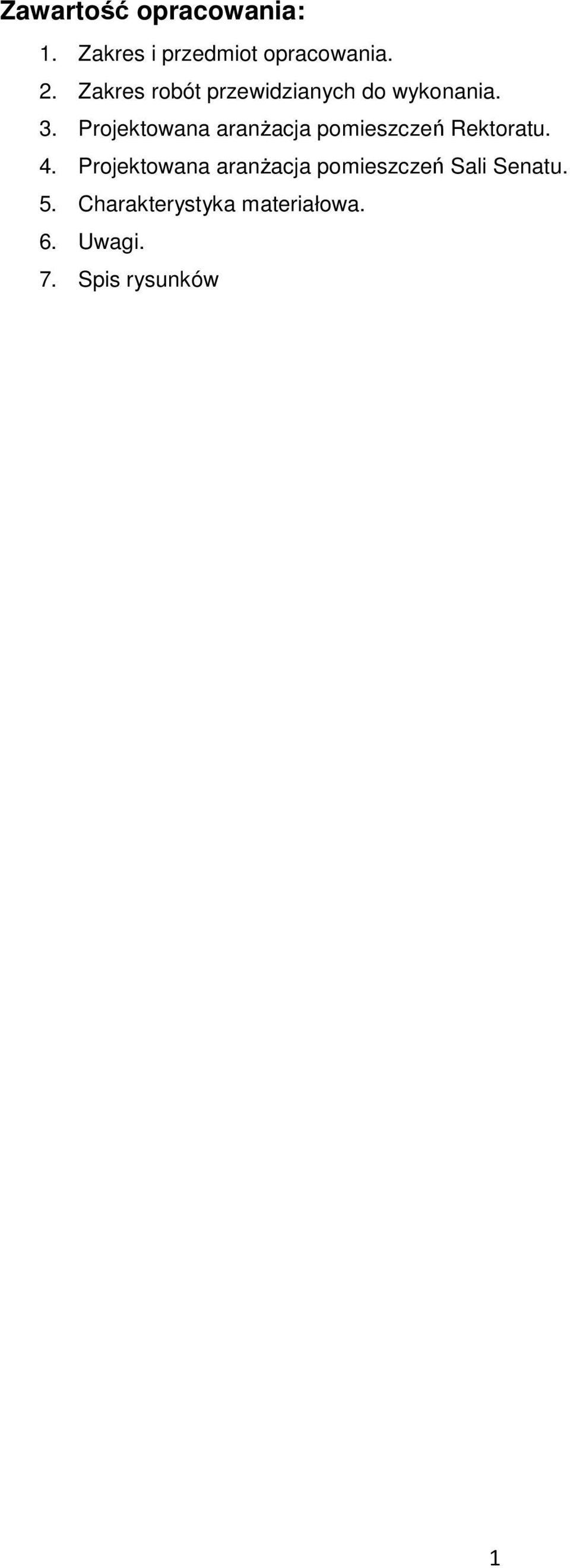

2 Zawartość opracowania: 1. Zakres i przedmiot opracowania. 2. Zakres robót przewidzianych do wykonania. 3. Projektowana aranżacja pomieszczeń Rektoratu. 4. Projektowana aranżacja pomieszczeń Sali Senatu. 5. Charakterystyka materiałowa. 6. Uwagi. 7. Spis rysunków 1

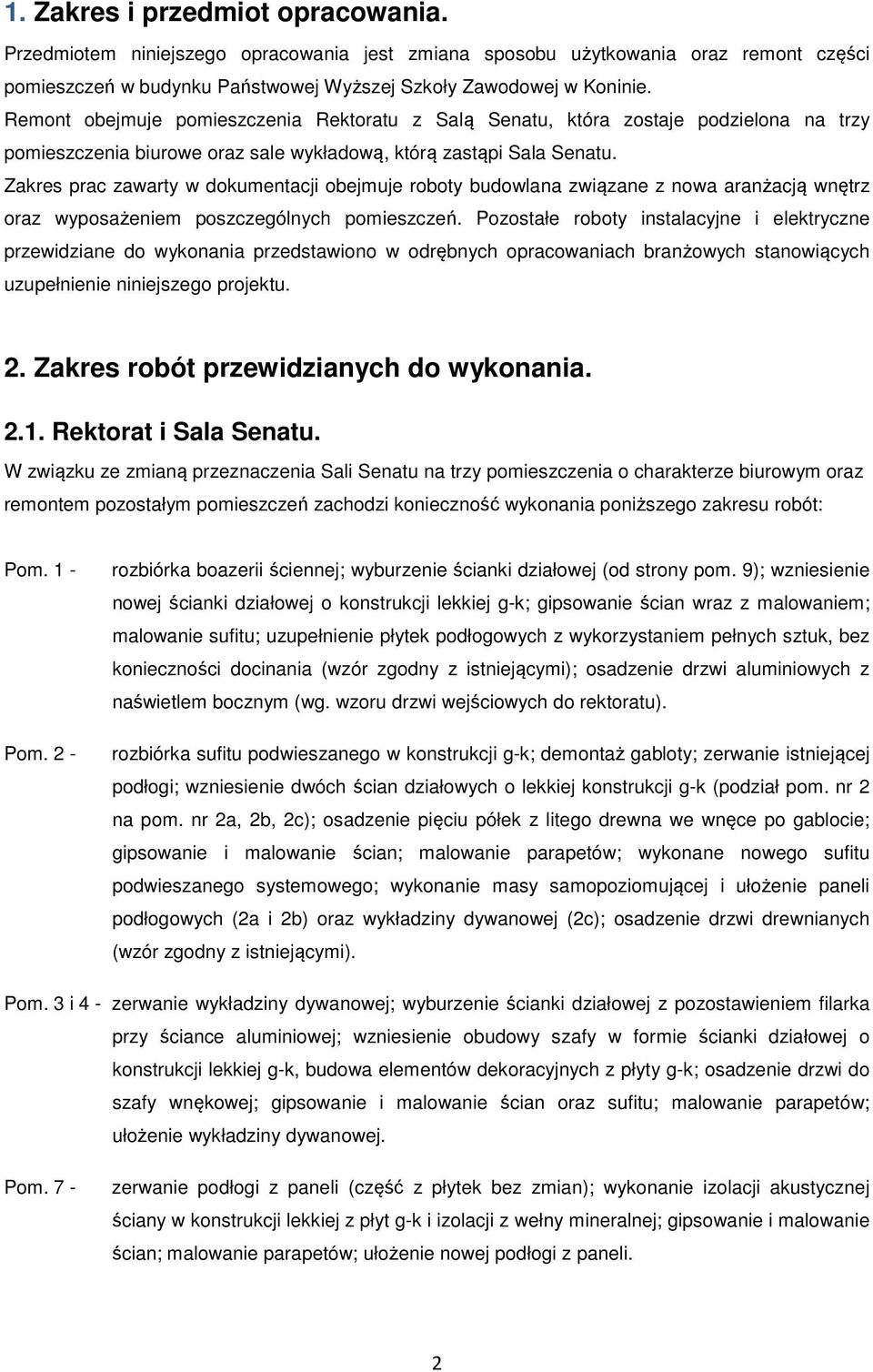

3 1. Zakres i przedmiot opracowania. Przedmiotem niniejszego opracowania jest zmiana sposobu użytkowania oraz remont części pomieszczeń w budynku Państwowej Wyższej Szkoły Zawodowej w Koninie. Remont obejmuje pomieszczenia Rektoratu z Salą Senatu, która zostaje podzielona na trzy pomieszczenia biurowe oraz sale wykładową, którą zastąpi Sala Senatu. Zakres prac zawarty w dokumentacji obejmuje roboty budowlana związane z nowa aranżacją wnętrz oraz wyposażeniem poszczególnych pomieszczeń. Pozostałe roboty instalacyjne i elektryczne przewidziane do wykonania przedstawiono w odrębnych opracowaniach branżowych stanowiących uzupełnienie niniejszego projektu. 2. Zakres robót przewidzianych do wykonania Rektorat i Sala Senatu. W związku ze zmianą przeznaczenia Sali Senatu na trzy pomieszczenia o charakterze biurowym oraz remontem pozostałym pomieszczeń zachodzi konieczność wykonania poniższego zakresu robót: Pom. 1 Pom. 2 rozbiórka boazerii ściennej; wyburzenie ścianki działowej (od strony pom. 9); wzniesienie nowej ścianki działowej o konstrukcji lekkiej gk; gipsowanie ścian wraz z malowaniem; malowanie sufitu; uzupełnienie płytek podłogowych z wykorzystaniem pełnych sztuk, bez konieczności docinania (wzór zgodny z istniejącymi); osadzenie drzwi aluminiowych z naświetlem bocznym (wg. wzoru drzwi wejściowych do rektoratu). rozbiórka sufitu podwieszanego w konstrukcji gk; demontaż gabloty; zerwanie istniejącej podłogi; wzniesienie dwóch ścian działowych o lekkiej konstrukcji gk (podział pom. nr 2 na pom. nr 2a, 2b, 2c); osadzenie pięciu półek z litego drewna we wnęce po gablocie; gipsowanie i malowanie ścian; malowanie parapetów; wykonane nowego sufitu podwieszanego systemowego; wykonanie masy samopoziomującej i ułożenie paneli podłogowych (2a i 2b) oraz wykładziny dywanowej (2c); osadzenie drzwi drewnianych (wzór zgodny z istniejącymi). Pom. 3 i 4 zerwanie wykładziny dywanowej; wyburzenie ścianki działowej z pozostawieniem filarka przy ściance aluminiowej; wzniesienie obudowy szafy w formie ścianki działowej o konstrukcji lekkiej gk, budowa elementów dekoracyjnych z płyty gk; osadzenie drzwi do szafy wnękowej; gipsowanie i malowanie ścian oraz sufitu; malowanie parapetów; ułożenie wykładziny dywanowej. Pom. 7 zerwanie podłogi z paneli (część z płytek bez zmian); wykonanie izolacji akustycznej ściany w konstrukcji lekkiej z płyt gk i izolacji z wełny mineralnej; gipsowanie i malowanie ścian; malowanie parapetów; ułożenie nowej podłogi z paneli. 2

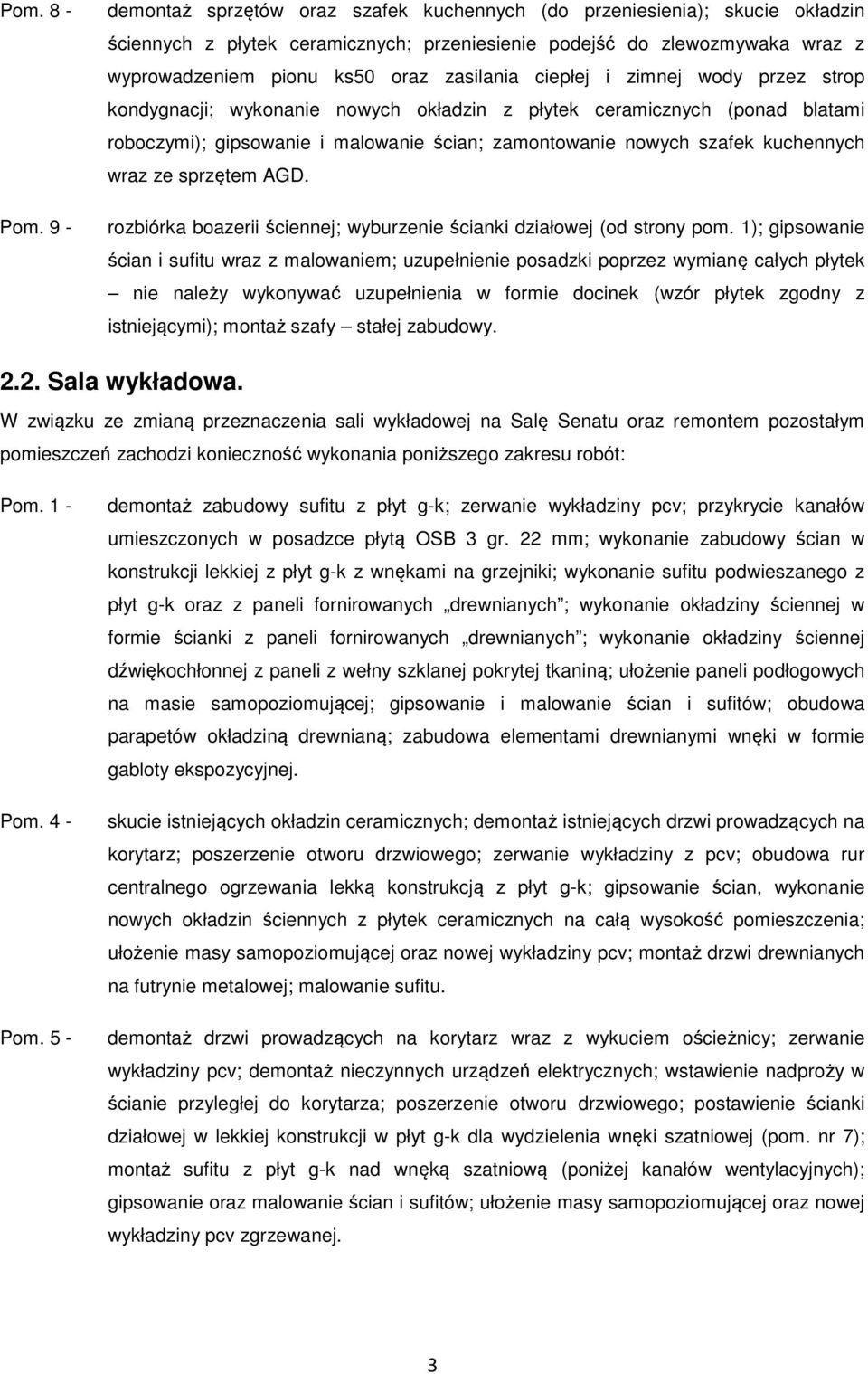

4 Pom. 8 Pom. 9 demontaż sprzętów oraz szafek kuchennych (do przeniesienia); skucie okładzin ściennych z płytek ceramicznych; przeniesienie podejść do zlewozmywaka wraz z wyprowadzeniem pionu ks50 oraz zasilania ciepłej i zimnej wody przez strop kondygnacji; wykonanie nowych okładzin z płytek ceramicznych (ponad blatami roboczymi); gipsowanie i malowanie ścian; zamontowanie nowych szafek kuchennych wraz ze sprzętem AGD. rozbiórka boazerii ściennej; wyburzenie ścianki działowej (od strony pom. 1); gipsowanie ścian i sufitu wraz z malowaniem; uzupełnienie posadzki poprzez wymianę całych płytek nie należy wykonywać uzupełnienia w formie docinek (wzór płytek zgodny z istniejącymi); montaż szafy stałej zabudowy Sala wykładowa. W związku ze zmianą przeznaczenia sali wykładowej na Salę Senatu oraz remontem pozostałym pomieszczeń zachodzi konieczność wykonania poniższego zakresu robót: Pom. 1 Pom. 4 Pom. 5 demontaż zabudowy sufitu z płyt gk; zerwanie wykładziny pcv; przykrycie kanałów umieszczonych w posadzce płytą OSB 3 gr. 22 mm; wykonanie zabudowy ścian w konstrukcji lekkiej z płyt gk z wnękami na grzejniki; wykonanie sufitu podwieszanego z płyt gk oraz z paneli fornirowanych drewnianych ; wykonanie okładziny ściennej w formie ścianki z paneli fornirowanych drewnianych ; wykonanie okładziny ściennej dźwiękochłonnej z paneli z wełny szklanej pokrytej tkaniną; ułożenie paneli podłogowych na masie samopoziomującej; gipsowanie i malowanie ścian i sufitów; obudowa parapetów okładziną drewnianą; zabudowa elementami drewnianymi wnęki w formie gabloty ekspozycyjnej. skucie istniejących okładzin ceramicznych; demontaż istniejących drzwi prowadzących na korytarz; poszerzenie otworu drzwiowego; zerwanie wykładziny z pcv; obudowa rur centralnego ogrzewania lekką konstrukcją z płyt gk; gipsowanie ścian, wykonanie nowych okładzin ściennych z płytek ceramicznych na całą wysokość pomieszczenia; ułożenie masy samopoziomującej oraz nowej wykładziny pcv; montaż drzwi drewnianych na futrynie metalowej; malowanie sufitu. demontaż drzwi prowadzących na korytarz wraz z wykuciem ościeżnicy; zerwanie wykładziny pcv; demontaż nieczynnych urządzeń elektrycznych; wstawienie nadproży w ścianie przyległej do korytarza; poszerzenie otworu drzwiowego; postawienie ścianki działowej w lekkiej konstrukcji w płyt gk dla wydzielenia wnęki szatniowej (pom. nr 7); montaż sufitu z płyt gk nad wnęką szatniową (poniżej kanałów wentylacyjnych); gipsowanie oraz malowanie ścian i sufitów; ułożenie masy samopoziomującej oraz nowej wykładziny pcv zgrzewanej. 3

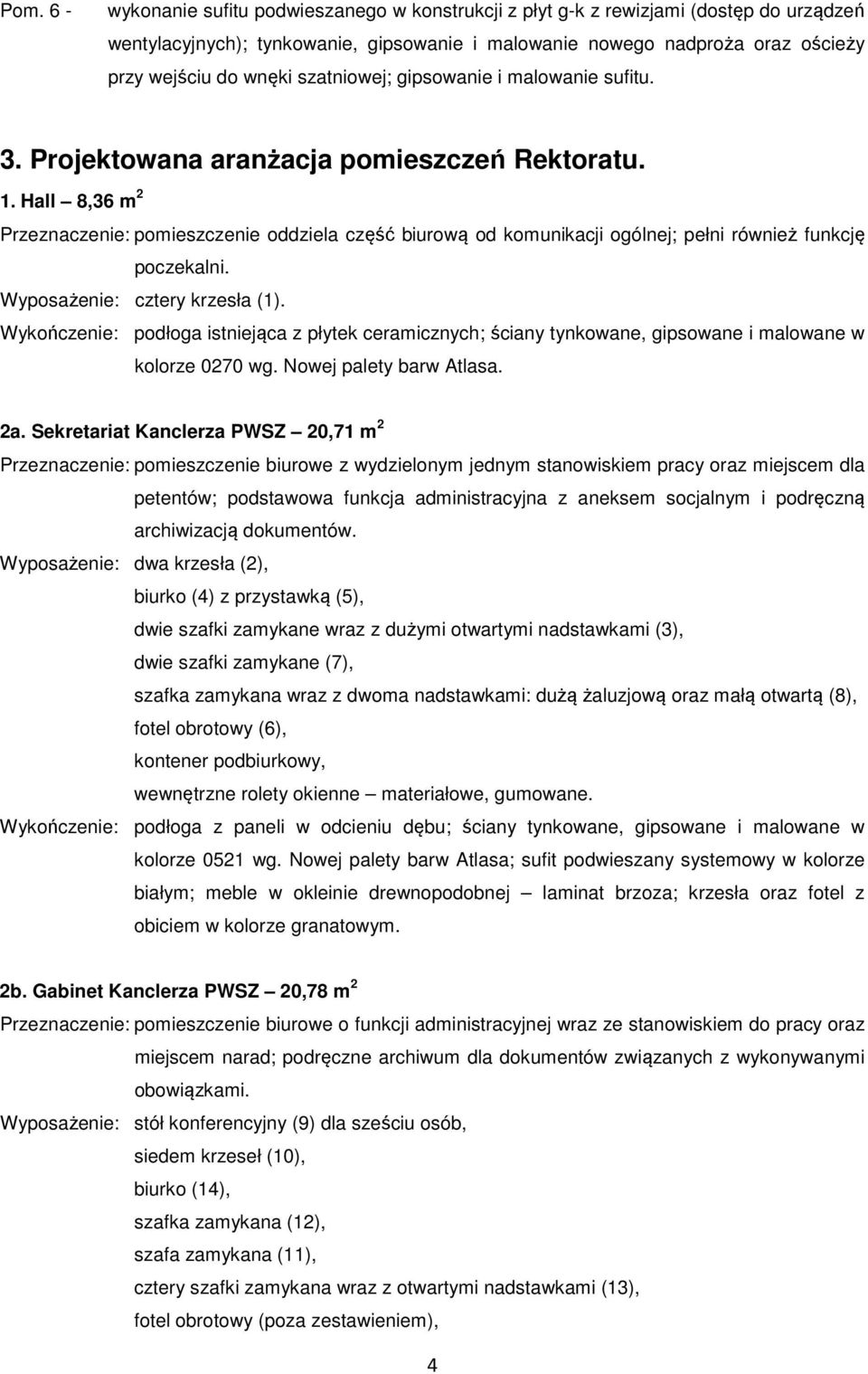

5 Pom. 6 wykonanie sufitu podwieszanego w konstrukcji z płyt gk z rewizjami (dostęp do urządzeń wentylacyjnych); tynkowanie, gipsowanie i malowanie nowego nadproża oraz ościeży przy wejściu do wnęki szatniowej; gipsowanie i malowanie sufitu. 3. Projektowana aranżacja pomieszczeń Rektoratu. 1. Hall 8,36 m 2 Przeznaczenie: pomieszczenie oddziela część biurową od komunikacji ogólnej; pełni również funkcję poczekalni. Wyposażenie: cztery krzesła (1). Wykończenie: podłoga istniejąca z płytek ceramicznych; ściany tynkowane, gipsowane i malowane w kolorze 0270 wg. Nowej palety barw Atlasa. 2a. Sekretariat Kanclerza PWSZ 20,71 m 2 Przeznaczenie: pomieszczenie biurowe z wydzielonym jednym stanowiskiem pracy oraz miejscem dla petentów; podstawowa funkcja administracyjna z aneksem socjalnym i podręczną archiwizacją dokumentów. Wyposażenie: dwa krzesła (2), biurko (4) z przystawką (5), dwie szafki zamykane wraz z dużymi otwartymi nadstawkami (3), dwie szafki zamykane (7), szafka zamykana wraz z dwoma nadstawkami: dużą żaluzjową oraz małą otwartą (8), fotel obrotowy (6), kontener podbiurkowy, wewnętrzne rolety okienne materiałowe, gumowane. Wykończenie: podłoga z paneli w odcieniu dębu; ściany tynkowane, gipsowane i malowane w kolorze 0521 wg. Nowej palety barw Atlasa; sufit podwieszany systemowy w kolorze białym; meble w okleinie drewnopodobnej laminat brzoza; krzesła oraz fotel z obiciem w kolorze granatowym. 2b. Gabinet Kanclerza PWSZ 20,78 m 2 Przeznaczenie: pomieszczenie biurowe o funkcji administracyjnej wraz ze stanowiskiem do pracy oraz miejscem narad; podręczne archiwum dla dokumentów związanych z wykonywanymi obowiązkami. Wyposażenie: stół konferencyjny (9) dla sześciu osób, siedem krzeseł (10), biurko (14), szafka zamykana (12), szafa zamykana (11), cztery szafki zamykana wraz z otwartymi nadstawkami (13), fotel obrotowy (poza zestawieniem), 4

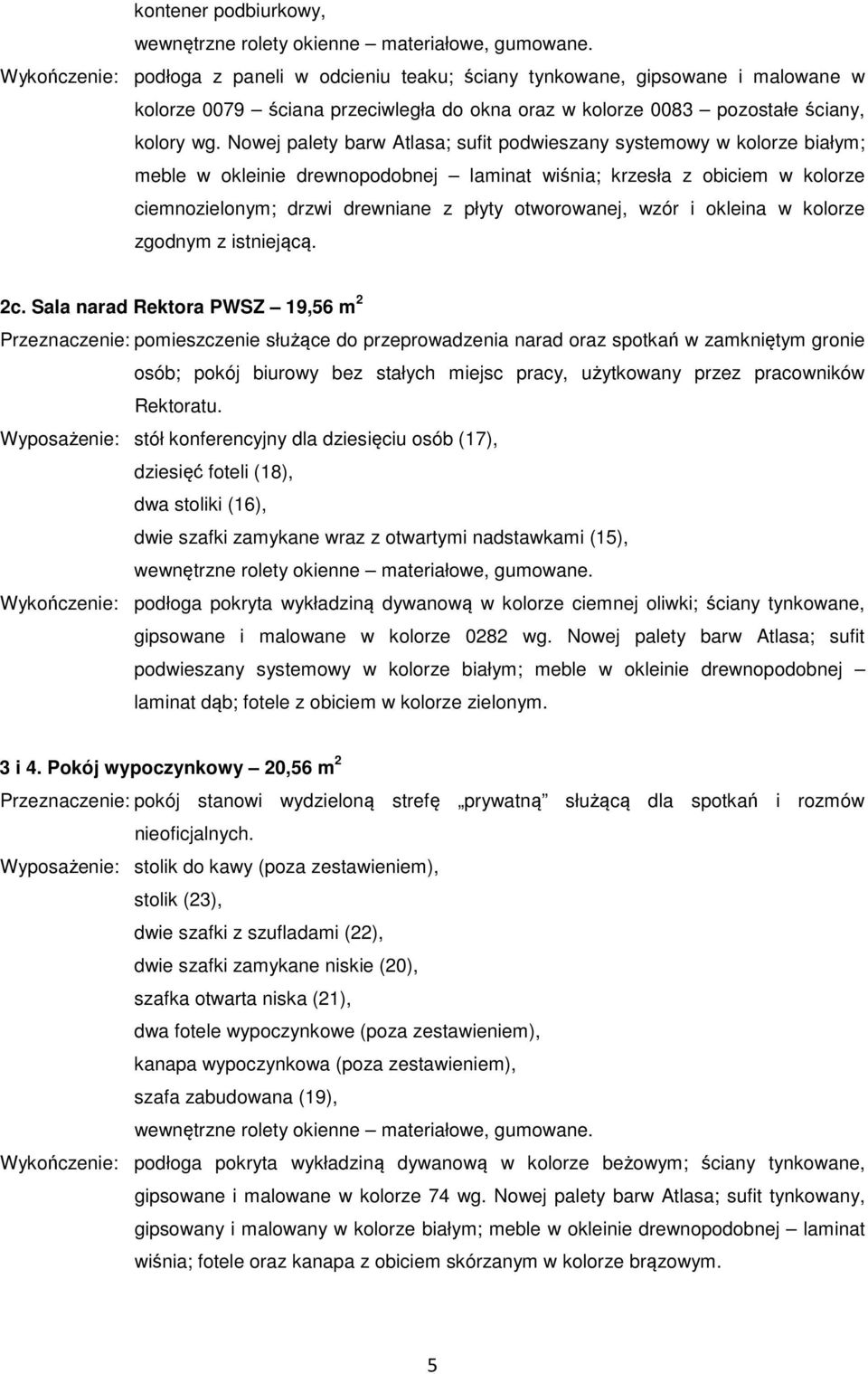

6 kontener podbiurkowy, wewnętrzne rolety okienne materiałowe, gumowane. Wykończenie: podłoga z paneli w odcieniu teaku; ściany tynkowane, gipsowane i malowane w kolorze 0079 ściana przeciwległa do okna oraz w kolorze 0083 pozostałe ściany, kolory wg. Nowej palety barw Atlasa; sufit podwieszany systemowy w kolorze białym; meble w okleinie drewnopodobnej laminat wiśnia; krzesła z obiciem w kolorze ciemnozielonym; drzwi drewniane z płyty otworowanej, wzór i okleina w kolorze zgodnym z istniejącą. 2c. Sala narad Rektora PWSZ 19,56 m 2 Przeznaczenie: pomieszczenie służące do przeprowadzenia narad oraz spotkań w zamkniętym gronie osób; pokój biurowy bez stałych miejsc pracy, użytkowany przez pracowników Rektoratu. Wyposażenie: stół konferencyjny dla dziesięciu osób (17), dziesięć foteli (18), dwa stoliki (16), dwie szafki zamykane wraz z otwartymi nadstawkami (15), wewnętrzne rolety okienne materiałowe, gumowane. Wykończenie: podłoga pokryta wykładziną dywanową w kolorze ciemnej oliwki; ściany tynkowane, gipsowane i malowane w kolorze 0282 wg. Nowej palety barw Atlasa; sufit podwieszany systemowy w kolorze białym; meble w okleinie drewnopodobnej laminat dąb; fotele z obiciem w kolorze zielonym. 3 i 4. Pokój wypoczynkowy 20,56 m 2 Przeznaczenie: pokój stanowi wydzieloną strefę prywatną służącą dla spotkań i rozmów nieoficjalnych. Wyposażenie: stolik do kawy (poza zestawieniem), stolik (23), dwie szafki z szufladami (22), dwie szafki zamykane niskie (20), szafka otwarta niska (21), dwa fotele wypoczynkowe (poza zestawieniem), kanapa wypoczynkowa (poza zestawieniem), szafa zabudowana (19), wewnętrzne rolety okienne materiałowe, gumowane. Wykończenie: podłoga pokryta wykładziną dywanową w kolorze beżowym; ściany tynkowane, gipsowane i malowane w kolorze 74 wg. Nowej palety barw Atlasa; sufit tynkowany, gipsowany i malowany w kolorze białym; meble w okleinie drewnopodobnej laminat wiśnia; fotele oraz kanapa z obiciem skórzanym w kolorze brązowym. 5

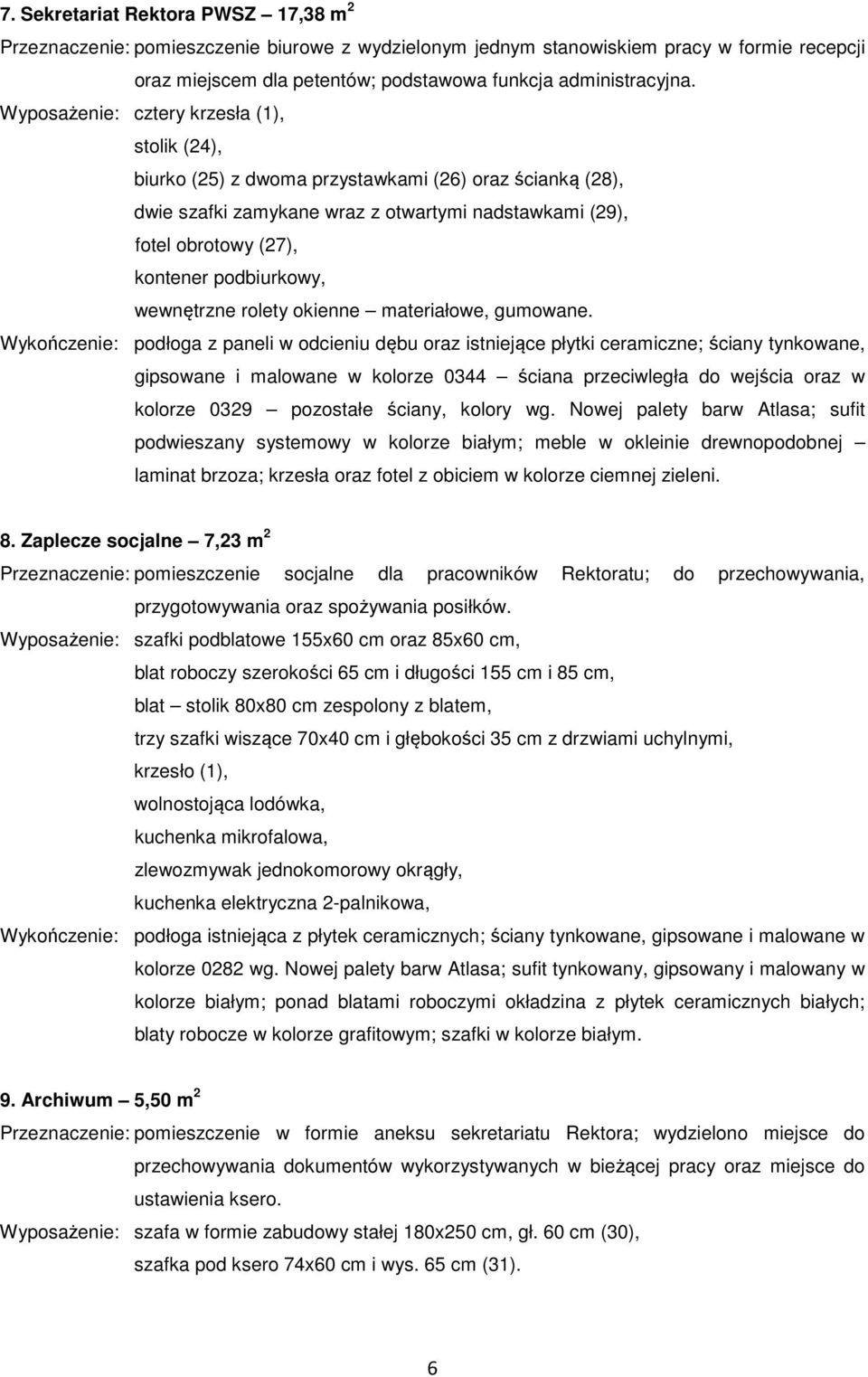

7 7. Sekretariat Rektora PWSZ 17,38 m 2 Przeznaczenie: pomieszczenie biurowe z wydzielonym jednym stanowiskiem pracy w formie recepcji oraz miejscem dla petentów; podstawowa funkcja administracyjna. Wyposażenie: cztery krzesła (1), stolik (24), biurko (25) z dwoma przystawkami (26) oraz ścianką (28), dwie szafki zamykane wraz z otwartymi nadstawkami (29), fotel obrotowy (27), kontener podbiurkowy, wewnętrzne rolety okienne materiałowe, gumowane. Wykończenie: podłoga z paneli w odcieniu dębu oraz istniejące płytki ceramiczne; ściany tynkowane, gipsowane i malowane w kolorze 0344 ściana przeciwległa do wejścia oraz w kolorze 0329 pozostałe ściany, kolory wg. Nowej palety barw Atlasa; sufit podwieszany systemowy w kolorze białym; meble w okleinie drewnopodobnej laminat brzoza; krzesła oraz fotel z obiciem w kolorze ciemnej zieleni. 8. Zaplecze socjalne 7,23 m 2 Przeznaczenie: pomieszczenie socjalne dla pracowników Rektoratu; do przechowywania, przygotowywania oraz spożywania posiłków. Wyposażenie: szafki podblatowe 155x60 cm oraz 85x60 cm, blat roboczy szerokości 65 cm i długości 155 cm i 85 cm, blat stolik 80x80 cm zespolony z blatem, trzy szafki wiszące 70x40 cm i głębokości 35 cm z drzwiami uchylnymi, krzesło (1), wolnostojąca lodówka, kuchenka mikrofalowa, zlewozmywak jednokomorowy okrągły, kuchenka elektryczna 2palnikowa, Wykończenie: podłoga istniejąca z płytek ceramicznych; ściany tynkowane, gipsowane i malowane w kolorze 0282 wg. Nowej palety barw Atlasa; sufit tynkowany, gipsowany i malowany w kolorze białym; ponad blatami roboczymi okładzina z płytek ceramicznych białych; blaty robocze w kolorze grafitowym; szafki w kolorze białym. 9. Archiwum 5,50 m 2 Przeznaczenie: pomieszczenie w formie aneksu sekretariatu Rektora; wydzielono miejsce do przechowywania dokumentów wykorzystywanych w bieżącej pracy oraz miejsce do ustawienia ksero. Wyposażenie: szafa w formie zabudowy stałej 180x250 cm, gł. 60 cm (30), szafka pod ksero 74x60 cm i wys. 65 cm (31). 6

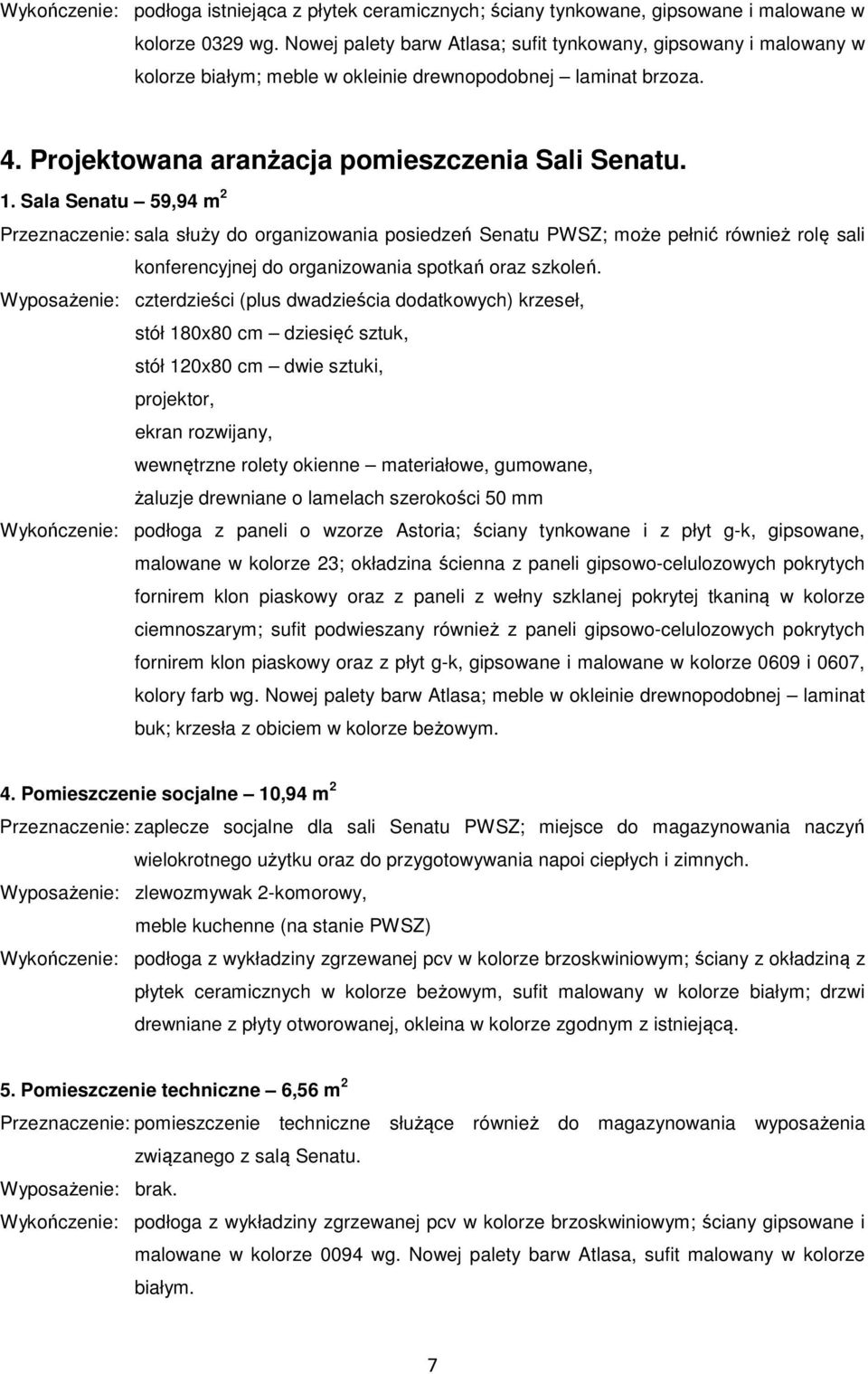

8 Wykończenie: podłoga istniejąca z płytek ceramicznych; ściany tynkowane, gipsowane i malowane w kolorze 0329 wg. Nowej palety barw Atlasa; sufit tynkowany, gipsowany i malowany w kolorze białym; meble w okleinie drewnopodobnej laminat brzoza. 4. Projektowana aranżacja pomieszczenia Sali Senatu. 1. Sala Senatu 59,94 m 2 Przeznaczenie: sala służy do organizowania posiedzeń Senatu PWSZ; może pełnić również rolę sali konferencyjnej do organizowania spotkań oraz szkoleń. Wyposażenie: czterdzieści (plus dwadzieścia dodatkowych) krzeseł, stół 180x80 cm dziesięć sztuk, stół 120x80 cm dwie sztuki, projektor, ekran rozwijany, wewnętrzne rolety okienne materiałowe, gumowane, żaluzje drewniane o lamelach szerokości 50 mm Wykończenie: podłoga z paneli o wzorze Astoria; ściany tynkowane i z płyt gk, gipsowane, malowane w kolorze 23; okładzina ścienna z paneli gipsowocelulozowych pokrytych fornirem klon piaskowy oraz z paneli z wełny szklanej pokrytej tkaniną w kolorze ciemnoszarym; sufit podwieszany również z paneli gipsowocelulozowych pokrytych fornirem klon piaskowy oraz z płyt gk, gipsowane i malowane w kolorze 0609 i 0607, kolory farb wg. Nowej palety barw Atlasa; meble w okleinie drewnopodobnej laminat buk; krzesła z obiciem w kolorze beżowym. 4. Pomieszczenie socjalne 10,94 m 2 Przeznaczenie: zaplecze socjalne dla sali Senatu PWSZ; miejsce do magazynowania naczyń wielokrotnego użytku oraz do przygotowywania napoi ciepłych i zimnych. Wyposażenie: zlewozmywak 2komorowy, meble kuchenne (na stanie PWSZ) Wykończenie: podłoga z wykładziny zgrzewanej pcv w kolorze brzoskwiniowym; ściany z okładziną z płytek ceramicznych w kolorze beżowym, sufit malowany w kolorze białym; drzwi drewniane z płyty otworowanej, okleina w kolorze zgodnym z istniejącą. 5. Pomieszczenie techniczne 6,56 m 2 Przeznaczenie: pomieszczenie techniczne służące również do magazynowania wyposażenia związanego z salą Senatu. Wyposażenie: brak. Wykończenie: podłoga z wykładziny zgrzewanej pcv w kolorze brzoskwiniowym; ściany gipsowane i malowane w kolorze 0094 wg. Nowej palety barw Atlasa, sufit malowany w kolorze białym. 7

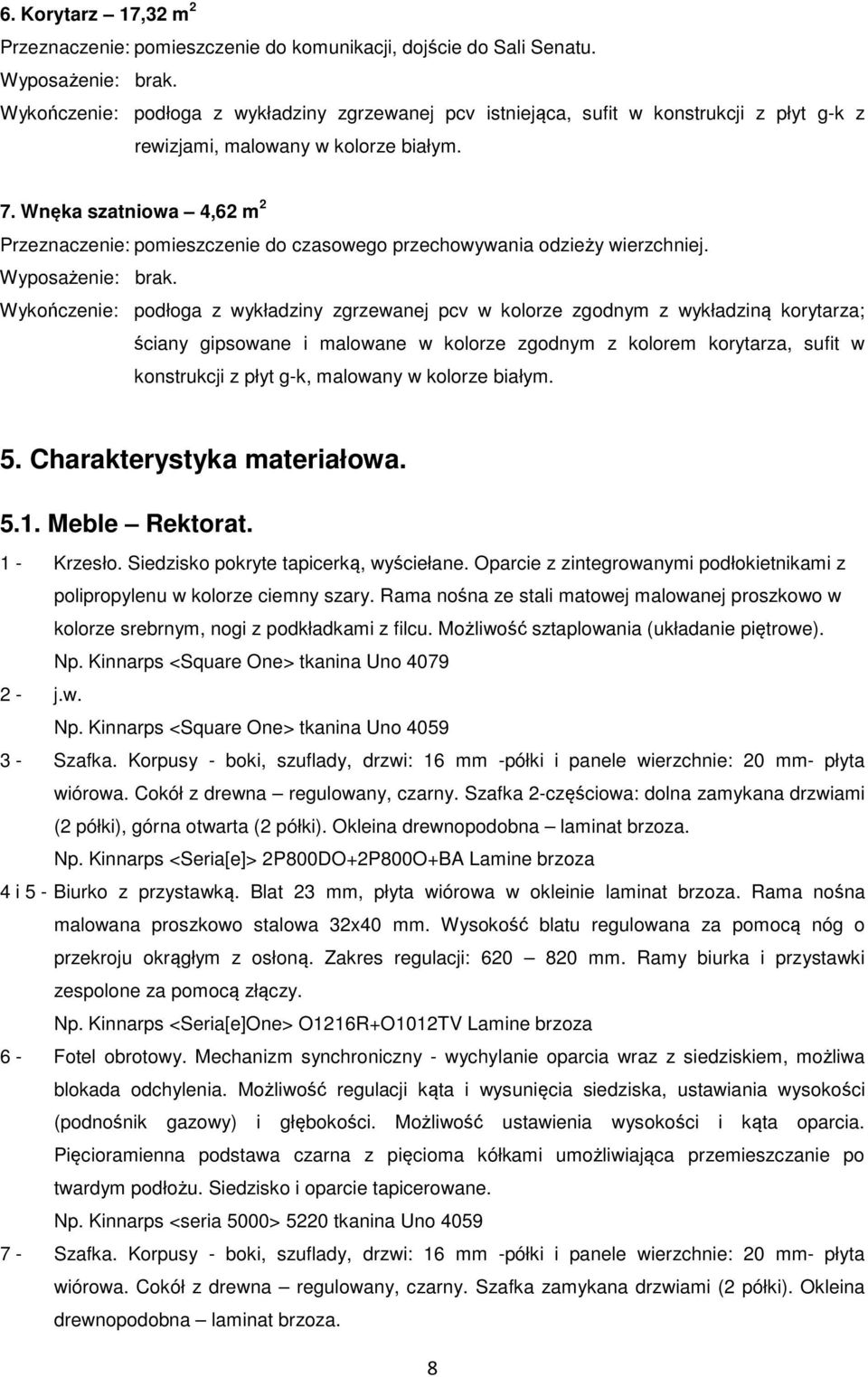

9 6. Korytarz 17,32 m 2 Przeznaczenie: pomieszczenie do komunikacji, dojście do Sali Senatu. Wyposażenie: brak. Wykończenie: podłoga z wykładziny zgrzewanej pcv istniejąca, sufit w konstrukcji z płyt gk z rewizjami, malowany w kolorze białym. 7. Wnęka szatniowa 4,62 m 2 Przeznaczenie: pomieszczenie do czasowego przechowywania odzieży wierzchniej. Wyposażenie: brak. Wykończenie: podłoga z wykładziny zgrzewanej pcv w kolorze zgodnym z wykładziną korytarza; ściany gipsowane i malowane w kolorze zgodnym z kolorem korytarza, sufit w konstrukcji z płyt gk, malowany w kolorze białym. 5. Charakterystyka materiałowa Meble Rektorat. 1 Krzesło. Siedzisko pokryte tapicerką, wyściełane. Oparcie z zintegrowanymi podłokietnikami z polipropylenu w kolorze ciemny szary. Rama nośna ze stali matowej malowanej proszkowo w kolorze srebrnym, nogi z podkładkami z filcu. Możliwość sztaplowania (układanie piętrowe). Np. Kinnarps <Square One> tkanina Uno j.w. Np. Kinnarps <Square One> tkanina Uno Szafka. Korpusy boki, szuflady, drzwi: 16 mm półki i panele wierzchnie: 20 mm płyta wiórowa. Cokół z drewna regulowany, czarny. Szafka 2częściowa: dolna zamykana drzwiami (2 półki), górna otwarta (2 półki). Okleina drewnopodobna laminat brzoza. Np. Kinnarps <Seria[e]> 2P800DO+2P800O+BA Lamine brzoza 4 i 5 Biurko z przystawką. Blat 23 mm, płyta wiórowa w okleinie laminat brzoza. Rama nośna malowana proszkowo stalowa 32x40 mm. Wysokość blatu regulowana za pomocą nóg o przekroju okrągłym z osłoną. Zakres regulacji: mm. Ramy biurka i przystawki zespolone za pomocą złączy. Np. Kinnarps <Seria[e]One> O1216R+O1012TV Lamine brzoza 6 Fotel obrotowy. Mechanizm synchroniczny wychylanie oparcia wraz z siedziskiem, możliwa blokada odchylenia. Możliwość regulacji kąta i wysunięcia siedziska, ustawiania wysokości (podnośnik gazowy) i głębokości. Możliwość ustawienia wysokości i kąta oparcia. Pięcioramienna podstawa czarna z pięcioma kółkami umożliwiająca przemieszczanie po twardym podłożu. Siedzisko i oparcie tapicerowane. Np. Kinnarps <seria 5000> 5220 tkanina Uno Szafka. Korpusy boki, szuflady, drzwi: 16 mm półki i panele wierzchnie: 20 mm płyta wiórowa. Cokół z drewna regulowany, czarny. Szafka zamykana drzwiami (2 półki). Okleina drewnopodobna laminat brzoza. 8

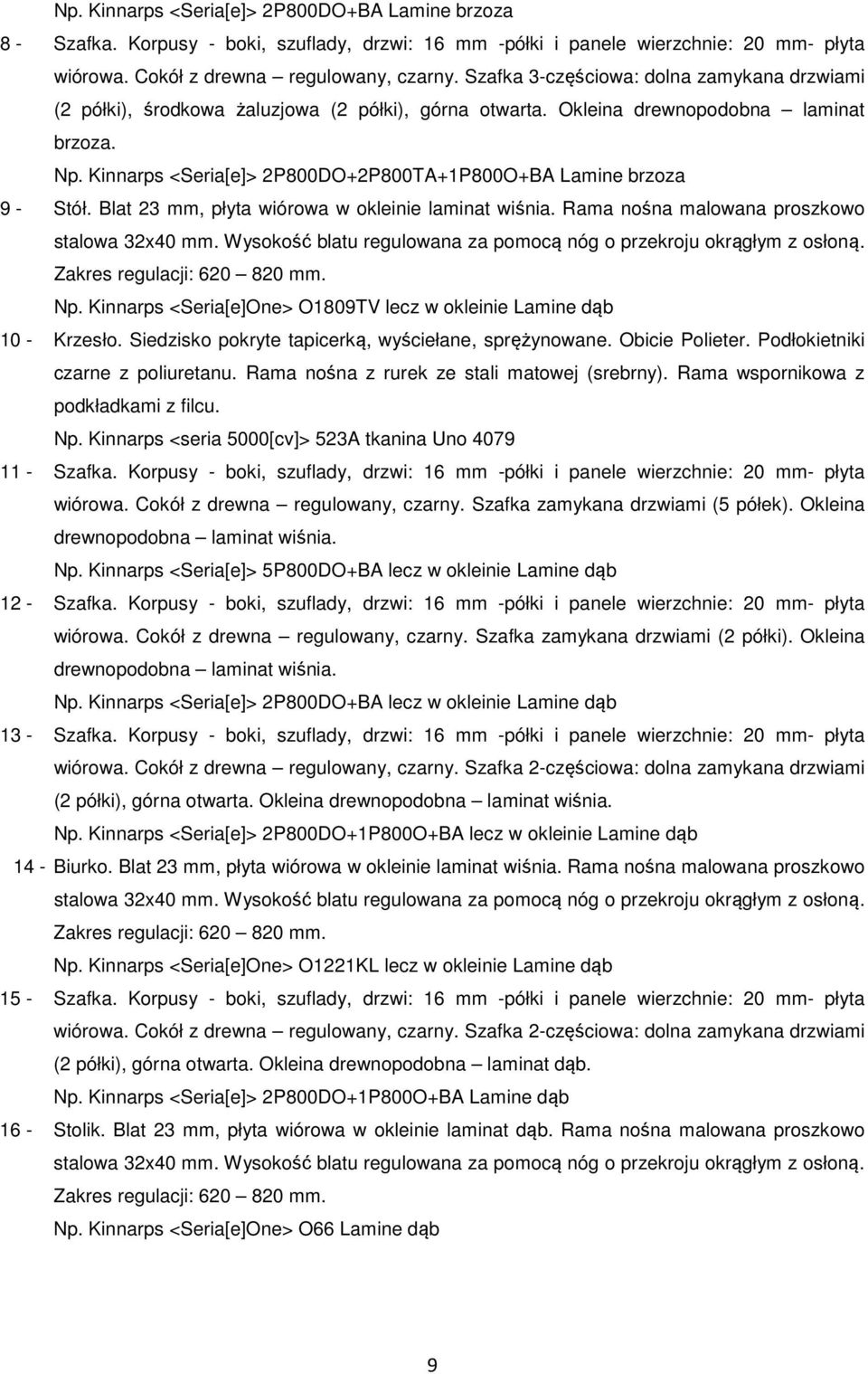

10 Np. Kinnarps <Seria[e]> 2P800DO+BA Lamine brzoza 8 Szafka. Korpusy boki, szuflady, drzwi: 16 mm półki i panele wierzchnie: 20 mm płyta wiórowa. Cokół z drewna regulowany, czarny. Szafka 3częściowa: dolna zamykana drzwiami (2 półki), środkowa żaluzjowa (2 półki), górna otwarta. Okleina drewnopodobna laminat brzoza. Np. Kinnarps <Seria[e]> 2P800DO+2P800TA+1P800O+BA Lamine brzoza 9 Stół. Blat 23 mm, płyta wiórowa w okleinie laminat wiśnia. Rama nośna malowana proszkowo stalowa 32x40 mm. Wysokość blatu regulowana za pomocą nóg o przekroju okrągłym z osłoną. Zakres regulacji: mm. Np. Kinnarps <Seria[e]One> O1809TV lecz w okleinie Lamine dąb 10 Krzesło. Siedzisko pokryte tapicerką, wyściełane, sprężynowane. Obicie Polieter. Podłokietniki czarne z poliuretanu. Rama nośna z rurek ze stali matowej (srebrny). Rama wspornikowa z podkładkami z filcu. Np. Kinnarps <seria 5000[cv]> 523A tkanina Uno Szafka. Korpusy boki, szuflady, drzwi: 16 mm półki i panele wierzchnie: 20 mm płyta wiórowa. Cokół z drewna regulowany, czarny. Szafka zamykana drzwiami (5 półek). Okleina drewnopodobna laminat wiśnia. Np. Kinnarps <Seria[e]> 5P800DO+BA lecz w okleinie Lamine dąb 12 Szafka. Korpusy boki, szuflady, drzwi: 16 mm półki i panele wierzchnie: 20 mm płyta wiórowa. Cokół z drewna regulowany, czarny. Szafka zamykana drzwiami (2 półki). Okleina drewnopodobna laminat wiśnia. Np. Kinnarps <Seria[e]> 2P800DO+BA lecz w okleinie Lamine dąb 13 Szafka. Korpusy boki, szuflady, drzwi: 16 mm półki i panele wierzchnie: 20 mm płyta wiórowa. Cokół z drewna regulowany, czarny. Szafka 2częściowa: dolna zamykana drzwiami (2 półki), górna otwarta. Okleina drewnopodobna laminat wiśnia. Np. Kinnarps <Seria[e]> 2P800DO+1P800O+BA lecz w okleinie Lamine dąb 14 Biurko. Blat 23 mm, płyta wiórowa w okleinie laminat wiśnia. Rama nośna malowana proszkowo stalowa 32x40 mm. Wysokość blatu regulowana za pomocą nóg o przekroju okrągłym z osłoną. Zakres regulacji: mm. Np. Kinnarps <Seria[e]One> O1221KL lecz w okleinie Lamine dąb 15 Szafka. Korpusy boki, szuflady, drzwi: 16 mm półki i panele wierzchnie: 20 mm płyta wiórowa. Cokół z drewna regulowany, czarny. Szafka 2częściowa: dolna zamykana drzwiami (2 półki), górna otwarta. Okleina drewnopodobna laminat dąb. Np. Kinnarps <Seria[e]> 2P800DO+1P800O+BA Lamine dąb 16 Stolik. Blat 23 mm, płyta wiórowa w okleinie laminat dąb. Rama nośna malowana proszkowo stalowa 32x40 mm. Wysokość blatu regulowana za pomocą nóg o przekroju okrągłym z osłoną. Zakres regulacji: mm. Np. Kinnarps <Seria[e]One> O66 Lamine dąb 9

11 17 Stół. Blat 23 mm, płyta wiórowa w okleinie laminat dąb. Rama nośna malowana proszkowo stopy stalowe na podstawie. Wysokość blatu regulowana za pomocą nóg. Zakres regulacji: mm. Np. Kinnarps <Seria[e]> PP280COM Lamine dąb 18 Fotel. Siedzisko i oparcie pokryte tapicerką. Podłokietniki wytłaczane z aluminium (wykończenie lakierowane na kolor srebrny). Rama nośna ze stali matowej. Rama wspornikowa z plastikowymi podkładkami. Np. Kinnarps <seria 9000[cv]> 960 A CFRAME tkanina Amaretta Active Szafa. Drzwi 16 mm, płyta wiórowa w okleinie wiśnia, dwie półki, drążek. 20 Szafka. Korpusy boki, szuflady, drzwi: 16 mm półki i panele wierzchnie: 20 mm płyta wiórowa. Cokół z drewna regulowany, czarny. Szafka zamykana drzwiami (2 półki). Okleina drewnopodobna laminat wiśnia. Np. Kinnarps <Seria[e]> 2L800DO+BA lecz w okleinie Lamine dąb 21 Szafka. Korpusy boki, szuflady, drzwi: 16 mm półki i panele wierzchnie: 20 mm płyta wiórowa. Cokół z drewna regulowany, czarny. Szafka otwarta (2 półki). Okleina drewnopodobna laminat wiśnia. Np. Kinnarps <Seria[e]> 2L800O+BA lecz w okleinie Lamine dąb 22 Szafka. Korpusy boki, szuflady, drzwi: 16 mm półki i panele wierzchnie: 20 mm płyta wiórowa. Cokół z drewna regulowany, czarny. Szafka z trzema szufladami Okleina drewnopodobna laminat wiśnia. Np. Kinnarps <Seria[e]> 2L800F+BA lecz w okleinie Lamine dąb 23 Stolik. Blat 23 mm, płyta wiórowa w okleinie laminat wiśnia. Rama nośna malowana proszkowo stalowa 32x40 mm. Wysokość blatu regulowana za pomocą nóg o przekroju okrągłym z osłoną. Zakres regulacji: mm. Np. Kinnarps <Seria[e]One> O66 lecz w okleinie Lamine dąb 24 Stolik. Blat 23 mm, płyta wiórowa w okleinie laminat brzoza. Rama nośna malowana proszkowo stalowa 32x40 mm. Wysokość blatu regulowana za pomocą nóg o przekroju okrągłym z osłoną. Zakres regulacji: mm. Np. Kinnarps <Seria[e]One> O86 Lamine brzoza 25i26 Biurko z dwiema przystawkami. Blat 23 mm, płyta wiórowa w okleinie laminat brzoza. Rama nośna malowana proszkowo stalowa 32x40 mm. Wysokość blatu regulowana za pomocą nóg o przekroju okrągłym z osłoną. Zakres regulacji: mm. Ramy biurka i przystawek zespolone za pomocą złączy. Np. Kinnarps <Seria[e]One> O1216R+O1012TV Lamine brzoza 27 Fotel obrotowy. Mechanizm synchroniczny wychylanie oparcia wraz z siedziskiem, możliwa blokada odchylenia. Możliwość regulacji kąta i wysunięcia siedziska, ustawiania wysokości (podnośnik gazowy) i głębokości. Możliwość ustawienia wysokości i kąta oparcia. Pięcioramienna podstawa czarna z pięcioma kółkami umożliwiająca przemieszczanie po twardym podłożu. Siedzisko i oparcie tapicerowane. Np. Kinnarps <seria 5000> 5220 tkanina Uno

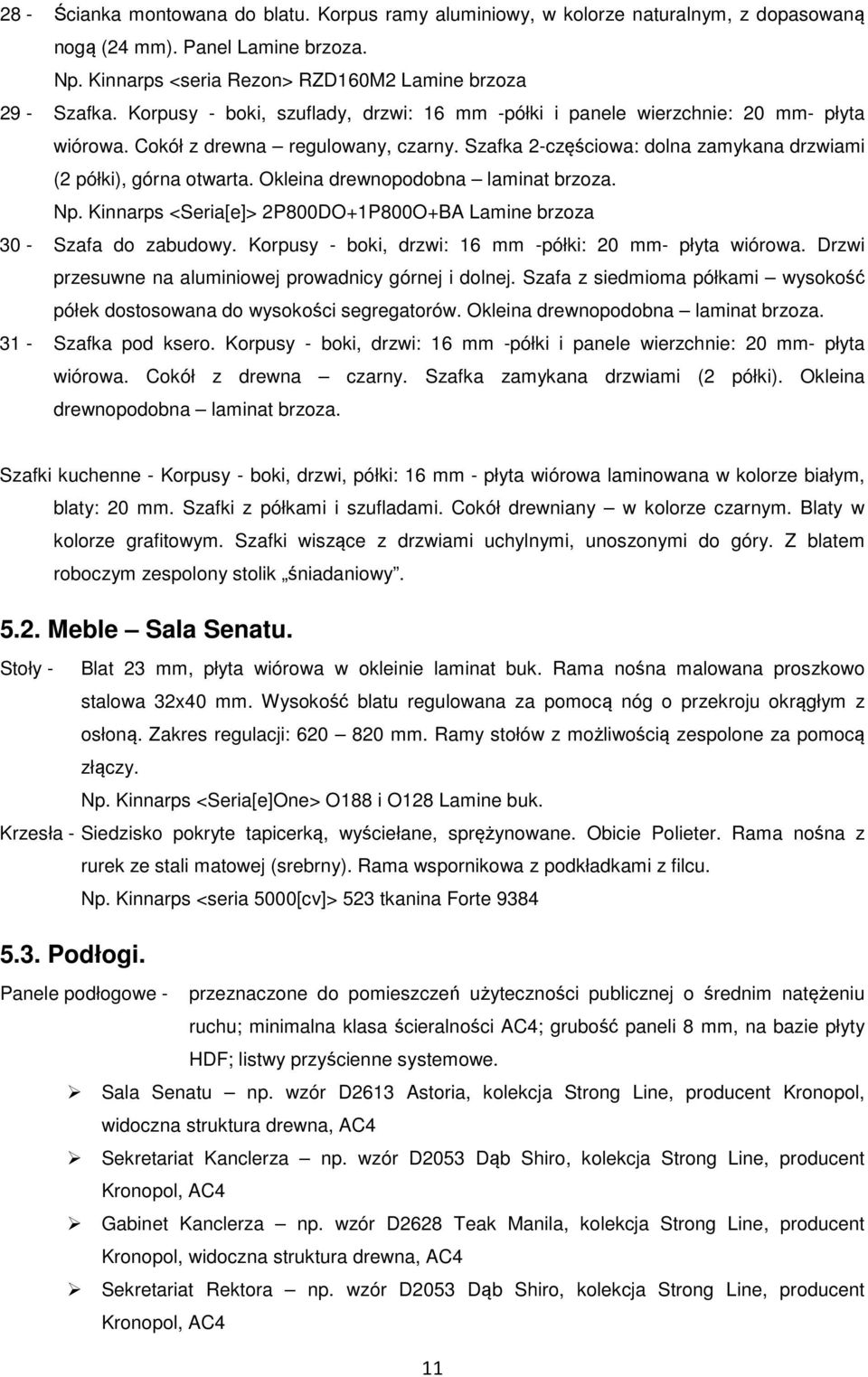

12 28 Ścianka montowana do blatu. Korpus ramy aluminiowy, w kolorze naturalnym, z dopasowaną nogą (24 mm). Panel Lamine brzoza. Np. Kinnarps <seria Rezon> RZD160M2 Lamine brzoza 29 Szafka. Korpusy boki, szuflady, drzwi: 16 mm półki i panele wierzchnie: 20 mm płyta wiórowa. Cokół z drewna regulowany, czarny. Szafka 2częściowa: dolna zamykana drzwiami (2 półki), górna otwarta. Okleina drewnopodobna laminat brzoza. Np. Kinnarps <Seria[e]> 2P800DO+1P800O+BA Lamine brzoza 30 Szafa do zabudowy. Korpusy boki, drzwi: 16 mm półki: 20 mm płyta wiórowa. Drzwi przesuwne na aluminiowej prowadnicy górnej i dolnej. Szafa z siedmioma półkami wysokość półek dostosowana do wysokości segregatorów. Okleina drewnopodobna laminat brzoza. 31 Szafka pod ksero. Korpusy boki, drzwi: 16 mm półki i panele wierzchnie: 20 mm płyta wiórowa. Cokół z drewna czarny. Szafka zamykana drzwiami (2 półki). Okleina drewnopodobna laminat brzoza. Szafki kuchenne Korpusy boki, drzwi, półki: 16 mm płyta wiórowa laminowana w kolorze białym, blaty: 20 mm. Szafki z półkami i szufladami. Cokół drewniany w kolorze czarnym. Blaty w kolorze grafitowym. Szafki wiszące z drzwiami uchylnymi, unoszonymi do góry. Z blatem roboczym zespolony stolik śniadaniowy Meble Sala Senatu. Stoły Blat 23 mm, płyta wiórowa w okleinie laminat buk. Rama nośna malowana proszkowo stalowa 32x40 mm. Wysokość blatu regulowana za pomocą nóg o przekroju okrągłym z osłoną. Zakres regulacji: mm. Ramy stołów z możliwością zespolone za pomocą złączy. Np. Kinnarps <Seria[e]One> O188 i O128 Lamine buk. Krzesła Siedzisko pokryte tapicerką, wyściełane, sprężynowane. Obicie Polieter. Rama nośna z rurek ze stali matowej (srebrny). Rama wspornikowa z podkładkami z filcu. Np. Kinnarps <seria 5000[cv]> 523 tkanina Forte Podłogi. Panele podłogowe przeznaczone do pomieszczeń użyteczności publicznej o średnim natężeniu ruchu; minimalna klasa ścieralności AC4; grubość paneli 8 mm, na bazie płyty HDF; listwy przyścienne systemowe. Sala Senatu np. wzór D2613 Astoria, kolekcja Strong Line, producent Kronopol, widoczna struktura drewna, AC4 Sekretariat Kanclerza np. wzór D2053 Dąb Shiro, kolekcja Strong Line, producent Kronopol, AC4 Gabinet Kanclerza np. wzór D2628 Teak Manila, kolekcja Strong Line, producent Kronopol, widoczna struktura drewna, AC4 Sekretariat Rektora np. wzór D2053 Dąb Shiro, kolekcja Strong Line, producent Kronopol, AC4 11

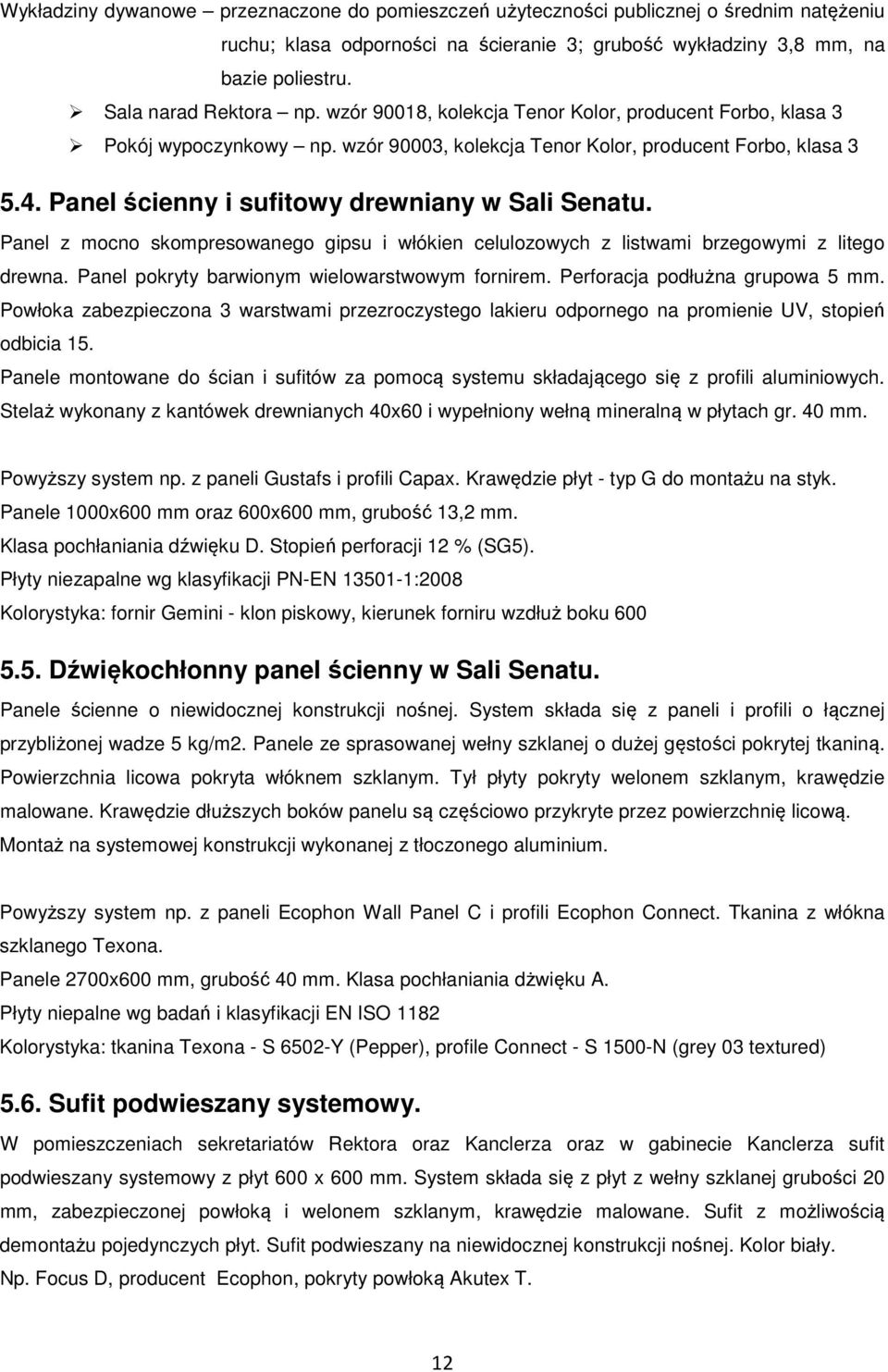

13 Wykładziny dywanowe przeznaczone do pomieszczeń użyteczności publicznej o średnim natężeniu ruchu; klasa odporności na ścieranie 3; grubość wykładziny 3,8 mm, na bazie poliestru. Sala narad Rektora np. wzór 90018, kolekcja Tenor Kolor, producent Forbo, klasa 3 Pokój wypoczynkowy np. wzór 90003, kolekcja Tenor Kolor, producent Forbo, klasa Panel ścienny i sufitowy drewniany w Sali Senatu. Panel z mocno skompresowanego gipsu i włókien celulozowych z listwami brzegowymi z litego drewna. Panel pokryty barwionym wielowarstwowym fornirem. Perforacja podłużna grupowa 5 mm. Powłoka zabezpieczona 3 warstwami przezroczystego lakieru odpornego na promienie UV, stopień odbicia 15. Panele montowane do ścian i sufitów za pomocą systemu składającego się z profili aluminiowych. Stelaż wykonany z kantówek drewnianych 40x60 i wypełniony wełną mineralną w płytach gr. 40 mm. Powyższy system np. z paneli Gustafs i profili Capax. Krawędzie płyt typ G do montażu na styk. Panele 1000x600 mm oraz 600x600 mm, grubość 13,2 mm. Klasa pochłaniania dźwięku D. Stopień perforacji 12 % (SG5). Płyty niezapalne wg klasyfikacji PNEN :2008 Kolorystyka: fornir Gemini klon piskowy, kierunek forniru wzdłuż boku Dźwiękochłonny panel ścienny w Sali Senatu. Panele ścienne o niewidocznej konstrukcji nośnej. System składa się z paneli i profili o łącznej przybliżonej wadze 5 kg/m2. Panele ze sprasowanej wełny szklanej o dużej gęstości pokrytej tkaniną. Powierzchnia licowa pokryta włóknem szklanym. Tył płyty pokryty welonem szklanym, krawędzie malowane. Krawędzie dłuższych boków panelu są częściowo przykryte przez powierzchnię licową. Montaż na systemowej konstrukcji wykonanej z tłoczonego aluminium. Powyższy system np. z paneli Ecophon Wall Panel C i profili Ecophon Connect. Tkanina z włókna szklanego Texona. Panele 2700x600 mm, grubość 40 mm. Klasa pochłaniania dżwięku A. Płyty niepalne wg badań i klasyfikacji EN ISO 1182 Kolorystyka: tkanina Texona S 6502Y (Pepper), profile Connect S 1500N (grey 03 textured) 5.6. Sufit podwieszany systemowy. W pomieszczeniach sekretariatów Rektora oraz Kanclerza oraz w gabinecie Kanclerza sufit podwieszany systemowy z płyt 600 x 600 mm. System składa się z płyt z wełny szklanej grubości 20 mm, zabezpieczonej powłoką i welonem szklanym, krawędzie malowane. Sufit z możliwością demontażu pojedynczych płyt. Sufit podwieszany na niewidocznej konstrukcji nośnej. Kolor biały. Np. Focus D, producent Ecophon, pokryty powłoką Akutex T. 12

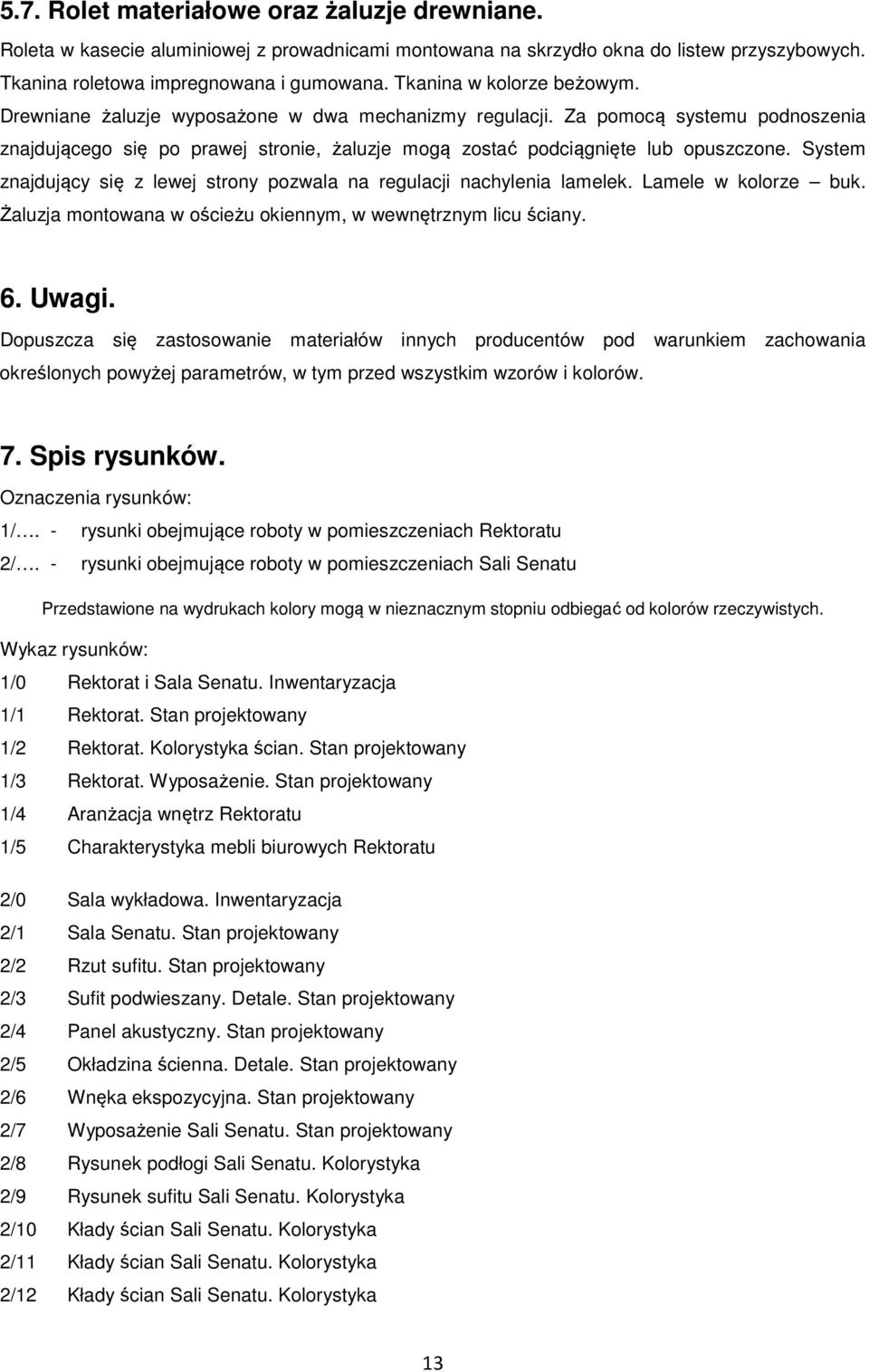

14 5.7. Rolet materiałowe oraz żaluzje drewniane. Roleta w kasecie aluminiowej z prowadnicami montowana na skrzydło okna do listew przyszybowych. Tkanina roletowa impregnowana i gumowana. Tkanina w kolorze beżowym. Drewniane żaluzje wyposażone w dwa mechanizmy regulacji. Za pomocą systemu podnoszenia znajdującego się po prawej stronie, żaluzje mogą zostać podciągnięte lub opuszczone. System znajdujący się z lewej strony pozwala na regulacji nachylenia lamelek. Lamele w kolorze buk. Żaluzja montowana w ościeżu okiennym, w wewnętrznym licu ściany. 6. Uwagi. Dopuszcza się zastosowanie materiałów innych producentów pod warunkiem zachowania określonych powyżej parametrów, w tym przed wszystkim wzorów i kolorów. 7. Spis rysunków. Oznaczenia rysunków: 1/. rysunki obejmujące roboty w pomieszczeniach Rektoratu 2/. rysunki obejmujące roboty w pomieszczeniach Sali Senatu Przedstawione na wydrukach kolory mogą w nieznacznym stopniu odbiegać od kolorów rzeczywistych. Wykaz rysunków: 1/0 Rektorat i Sala Senatu. Inwentaryzacja 1/1 Rektorat. Stan projektowany 1/2 Rektorat. Kolorystyka ścian. Stan projektowany 1/3 Rektorat. Wyposażenie. Stan projektowany 1/4 Aranżacja wnętrz Rektoratu 1/5 Charakterystyka mebli biurowych Rektoratu 2/0 Sala wykładowa. Inwentaryzacja 2/1 Sala Senatu. Stan projektowany 2/2 Rzut sufitu. Stan projektowany 2/3 Sufit podwieszany. Detale. Stan projektowany 2/4 Panel akustyczny. Stan projektowany 2/5 Okładzina ścienna. Detale. Stan projektowany 2/6 Wnęka ekspozycyjna. Stan projektowany 2/7 Wyposażenie Sali Senatu. Stan projektowany 2/8 Rysunek podłogi Sali Senatu. Kolorystyka 2/9 Rysunek sufitu Sali Senatu. Kolorystyka 2/10 Kłady ścian Sali Senatu. Kolorystyka 2/11 Kłady ścian Sali Senatu. Kolorystyka 2/12 Kłady ścian Sali Senatu. Kolorystyka 13

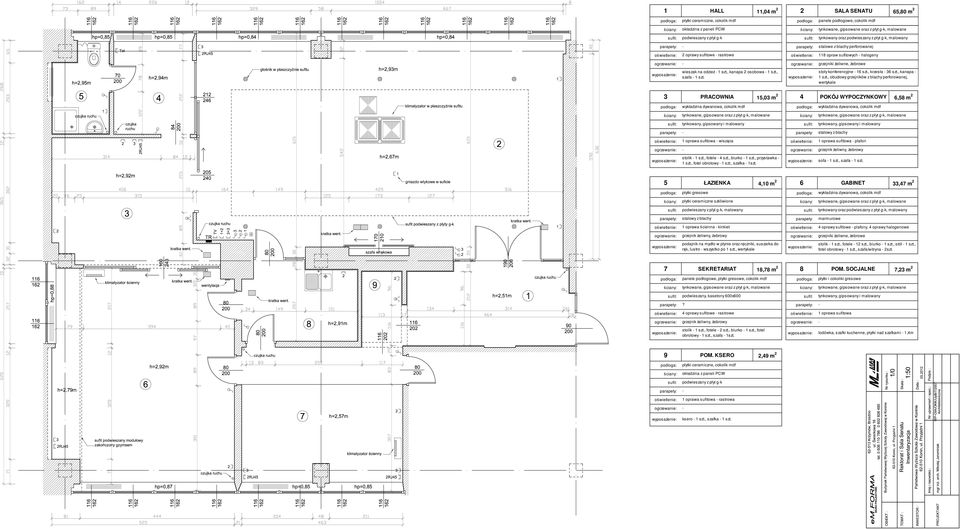

15 1 HALL 11,04 m 2 2 SALA SENATU 65,80 m 2 podłoga: płytki ceramiczne, cokolik mdf podłoga: panele podłogowe, cokolik mdf ściany: okładzina z paneli PCW ściany: tynkowane, gipsowane oraz z płyt gk, malowane sufit: podwieszany z płyt gk sufit: tynkowany oraz podwieszany z płyt gk, malowany parapety: parapety: stalowe z blachy perforowanej oświetlenie: 2 oprawy sufitowe rastrowe oświetlenie: 118 opraw sufitowych halogeny ogrzewanie: ogrzewanie: grzejniki żeliwne, żebrowe wyposażenie: wieszak na odzież 1 szt., kanapa 2 osobowa 1 szt., szafa 1 szt. wyposażenie: stoły konferencyjne 16 szt., krzesła 36 szt., kanapa 1 szt., obudowy grzejników z blachy perforowanej, wertykale 3 PRACOWNIA 15,03 m 2 4 POKÓJ WYPOCZYNKOWY 6,58 m 2 podłoga: wykładzina dywanowa, cokolik mdf podłoga: wykładzina dywanowa, cokolik mdf ściany: tynkowane, gipsowane oraz z płyt gk, malowane ściany: tynkowane, gipsowane oraz z płyt gk, malowane sufit: tynkowany, gipsowany i malowany sufit: tynkowany, gipsowany i malowany parapety: parapety: stalowy z blachy oświetlenie: 1 oprawa sufitowa wisząca oświetlenie: 1 oprawa sufitowa plafon ogrzewanie: ogrzewanie: grzejnik żeliwny, żebrowy wyposażenie: stolik 1 szt., fotele 4 szt., biurko 1 szt., przystawka 1 szt., fotel obrotowy 1 szt., szafka 1szt. wyposażenie: sofa 1 szt., szafa 1 szt. 5 ŁAZIENKA 4,10 m 2 6 GABINET 33,47 m 2 podłoga: płytki gresowe podłoga: wykładzina dywanowa, cokolik mdf ściany: płytki ceramiczne szkliwione ściany: tynkowane, gipsowane oraz z płyt gk, malowane sufit: podwieszany z płyt gk, malowany sufit: tynkowany oraz podwieszany z płyt gk, malowany parapety: stalowy z blachy parapety: marmurowe oświetlenie: 1 oprawa ścienna kinkiet oświetlenie: 4 oprawy sufitowe plafony, 4 oprawy halogenowe ogrzewanie: grzejnik żeliwny, żebrowy ogrzewanie: grzejniki żeliwne, żebrowe wyposażenie: podajnik na mydło w płynie oraz ręczniki, suszarka do rąk, lustro wszystko po 1 szt., wertykale wyposażenie: stolik 1 szt., fotele 12 szt., biurko 1 szt., stół 1 szt., fotel obrotowy 1 szt., szafa/witryna 2szt. 7 SEKRETARIAT 18,78 m 2 8 POM. SOCJALNE 7,23 m 2 podłoga: panele podłogowe, płytki gresowe, cokolik mdf podłoga: płytki i cokoliki gresowe ściany: tynkowane, gipsowane oraz z płyt gk, malowane ściany: tynkowane, gipsowane oraz z płyt gk, malowane sufit: podwieszany, kasetony 600x600 sufit: tynkowany, gipsowany i malowany parapety:? parapety: oświetlenie: 4 oprawy sufitowe rastrowe oświetlenie: 1 oprawa sufitowa ogrzewanie: grzejnik żeliwny, żebrowy ogrzewanie: wyposażenie: stolik 1 szt., fotele 2 szt., biurko 1 szt., fotel obrotowy 1 szt., szafa 1szt. wyposażenie: lodówka, szafki kuchenne, płytki nad szafkami 1,4m 9 POM. KSERO 2,49 m 2 podłoga: ściany: sufit: parapety: oświetlenie: ogrzewanie: wyposażenie: płytki ceramiczne, cokolik mdf okładzina z paneli PCW podwieszany z płyt gk 1 oprawa sufitowa rastrowa ksero 1 szt., szafka 1 szt.

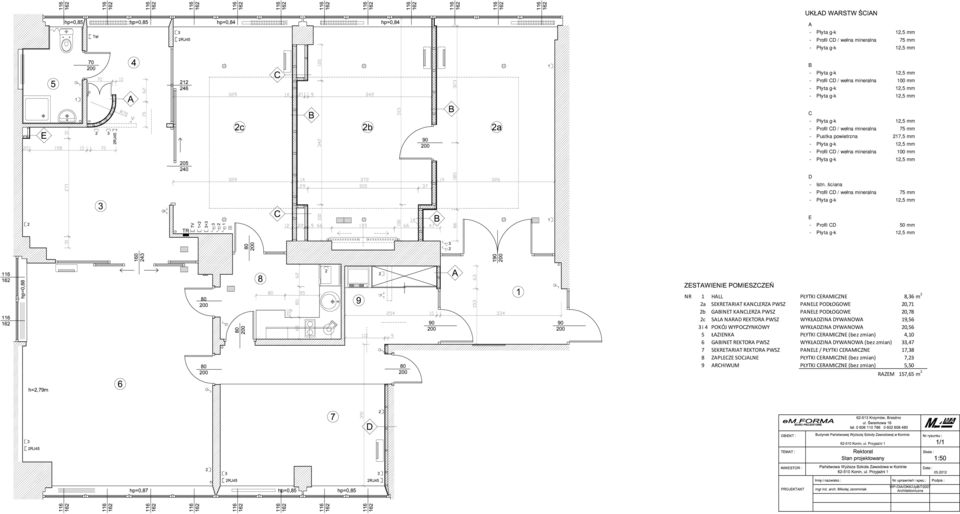

16 A Profil CD / wełna mineralna 75 mm B Profil CD / wełna mineralna 100 mm C Profil CD / wełna mineralna 75 mm Pustka powietrzna 217,5 mm Profil CD / wełna mineralna 100 mm D Istn. ściana Profil CD / wełna mineralna 75 mm E Profil CD 50 mm NR 1 HALL PŁYTKI CERAMICZNE 8,36 m 2 2a SEKRETARIAT KANCLERZA PWSZ PANELE PODŁOGOWE 20,71 2b GABINET KANCLERZA PWSZ PANELE PODŁOGOWE 20,78 2c SALA NARAD REKTORA PWSZ WYKŁADZINA DYWANOWA 19,56 3 i 4 POKÓJ WYPOCZYNKOWY WYKŁADZINA DYWANOWA 20,56 5 ŁAZIENKA PŁYTKI CERAMICZNE (bez zmian) 4,10 6 GABINET REKTORA PWSZ WYKŁADZINA DYWANOWA (bez zmian) 33,47 7 SEKRETARIAT REKTORA PWSZ PANELE / PŁYTKI CERAMICZNE 17,38 8 ZAPLECZE SOCJALNE PŁYTKI CERAMICZNE (bez zmian) 7,23 9 ARCHIWUM PŁYTKI CERAMICZNE (bez zmian) 5,50 RAZEM 157,65 m 2

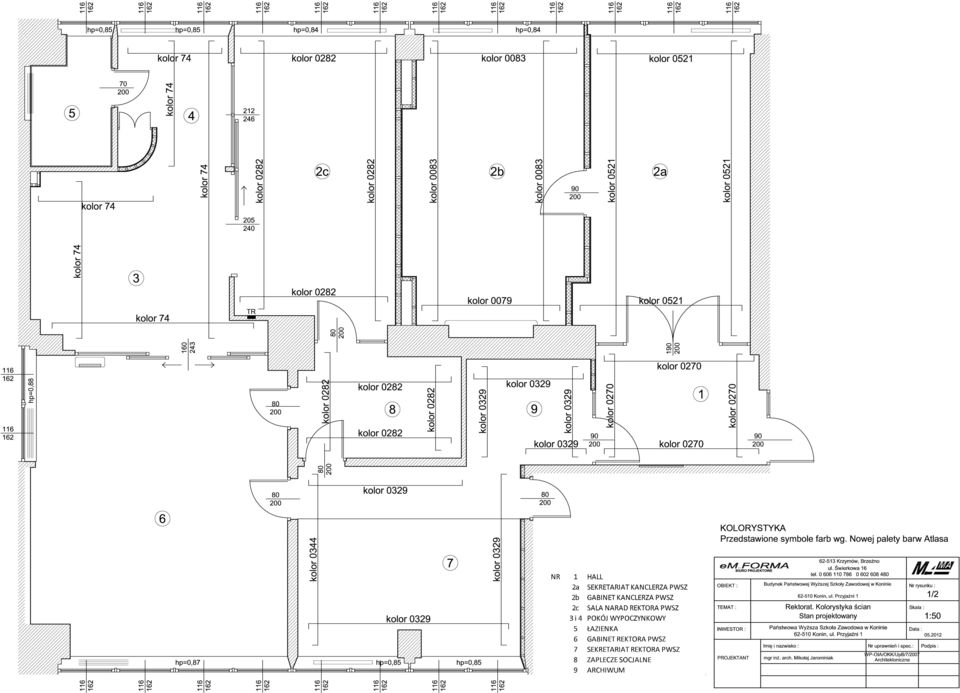

17

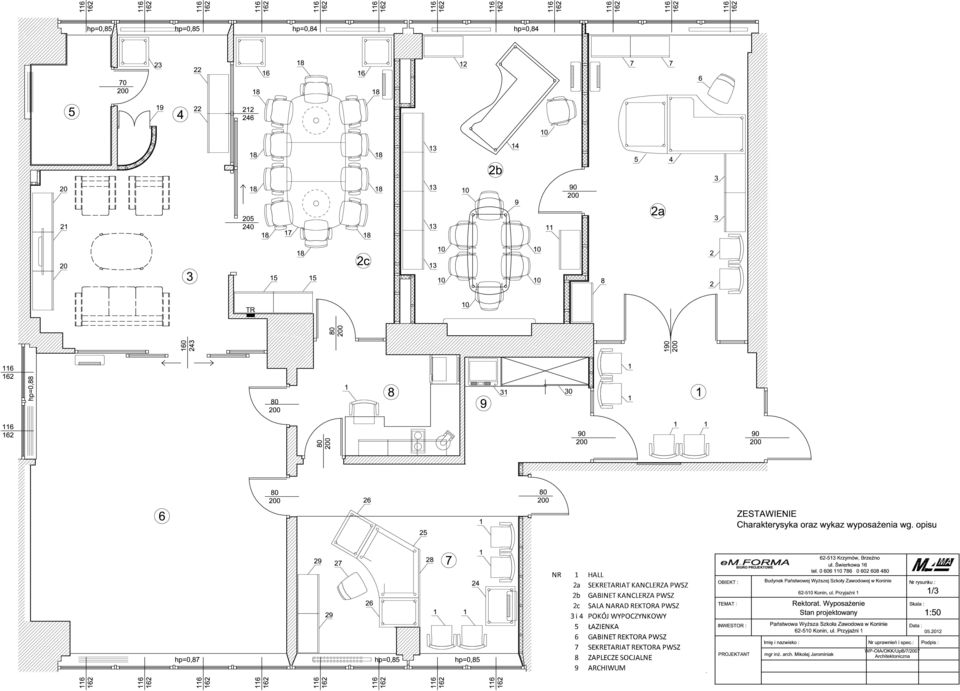

18

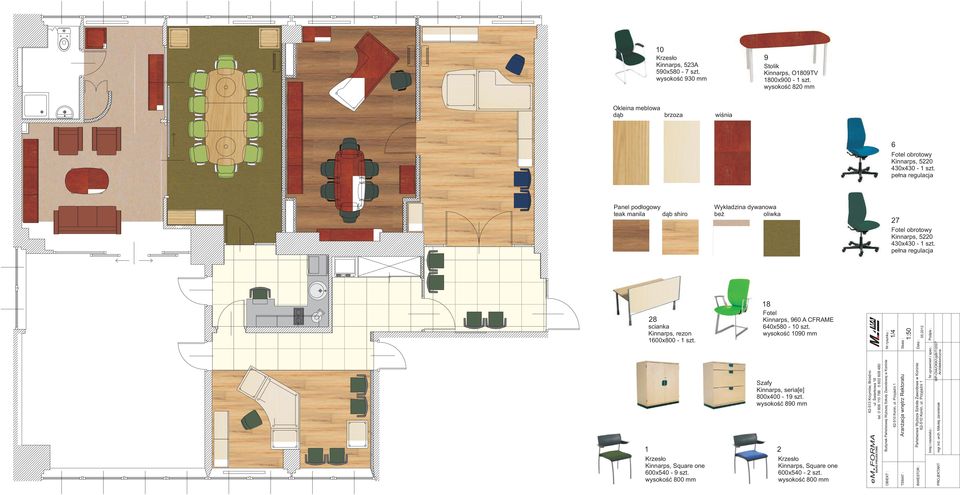

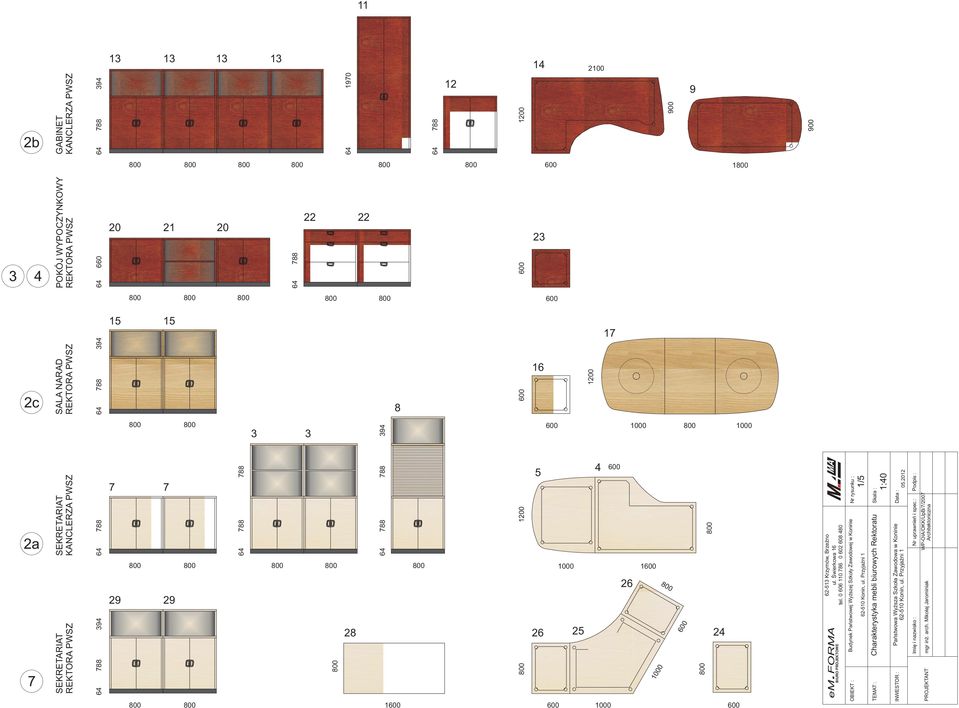

19 Krzes³o Kinnarps, 523A 590x580 7 szt. wysokoœæ 930 mm Okleina meblowa d¹b brzoza wiœnia Panel pod³ogowy teak manila d¹b shiro scianka Kinnarps, rezon 1600x800 1 szt. 9 Wyk³adzina dywanowa be oliwka Stolik Kinnarps, O1809TV 1800x900 1 szt. wysokoœæ 820 mm Krzes³o Kinnarps, Square one 600x540 9 szt. wysokoœæ 800 mm Fotel Kinnarps, 960 A CFRAME 640x szt. wysokoœæ 1090 mm Szafy Kinnarps, seria[e] 800x szt. wysokoœæ 890 mm Krzes³o Kinnarps, Square one 600x540 2 szt. wysokoœæ 800 mm 6 Fotel obrotowy Kinnarps, x430 1 szt. pe³na regulacja 27 Fotel obrotowy Kinnarps, x430 1 szt. pe³na regulacja em. FORMA OBIEKT : TEMAT : INWESTOR : PROJEKTANT BIURO PROJEKTOWE Imiê i nazwisko : Krzymów, BrzeŸno ul. Œwierkowa 16 tel Budynek Pañstwowej Wy szej Szko³y Zawodowej w Koninie Konin, ul. PrzyjaŸni 1 Aran acja wnêtrz Rektoratu Pañstwowa Wy sza Szko³a Zawodowa w Koninie Konin, ul. PrzyjaŸni 1 mgr in. arch. Miko³aj Jarominiak Nr rysunku : Skala : Data : 1/4 1: Nr uprawnieñ i spec.: Podpis : WPOIA/OKK/UpB/7/2007 Architektoniczna MA

20 em. FORMA OBIEKT : TEMAT : INWESTOR : PROJEKTANT BIURO PROJEKTOWE Krzymów, BrzeŸno ul. Œwierkowa 16 tel Budynek Pañstwowej Wy szej Szko³y Zawodowej w Koninie Imiê i nazwisko : Konin, ul. PrzyjaŸni 1 Charakterystyka mebli biurowych Rektoratu Pañstwowa Wy sza Szko³a Zawodowa w Koninie Konin, ul. PrzyjaŸni 1 mgr in. arch. Miko³aj Jarominiak Nr rysunku : Skala : Data : Nr uprawnieñ i spec.: Podpis : WPOIA/OKK/UpB/7/2007 Architektoniczna 1/5 1: MA GABINET KANCLERZA PWSZ POKÓJ WYPOCZYNKOWY REKTORA PWSZ SALA NARAD REKTORA PWSZ SEKRETARIAT KANCLERZA PWSZ SEKRETARIAT REKTORA PWSZ 3 2b 4 2c 2a

21 1 SALA WYKŁADOWA 64,05 m 2 2 WC MĘSKIE 4,15 m 2 3 WC DAMSKIE 4,05 m 2 4 POM. SOCJALNE 10,94 m 2 5 POM. TECHNICZNE 11,47 m 2 6 KORYTARZ 17,32 m 2 podłoga: wykładzina PCW zgrzewana, cokoliki PCW klejone podłoga: płytki gresowe podłoga: płytki gresowe podłoga: wykładzina PCW, cokoliki PCW klejone podłoga: wykładzina PCW, cokoliki PCW klejone podłoga: wykładzina PCW zgrzewana, cokoliki PCW klejone ściany: tynkowane, gipsowane oraz z płyt gk, malowane ściany: płytki ceramiczne szkliwione ściany: płytki ceramiczne szkliwione ściany: tynkowane, gipsowane, malowane, lamperia 2m ściany: tynkowane, gipsowane, malowane, lamperia 2m ściany: tynkowane, gipsowane, malowane, lamperia 2m sufit: tynkowany, gipsowany i malowany sufit: podwieszany, kasetony 600x600 sufit: podwieszany, kasetony 600x600 sufit: tynkowany, gipsowany i malowany sufit: tynkowany, gipsowany i malowany sufit: tynkowany, gipsowany i malowany parapety: marmurowy oraz PCW parapety: płytki ceramiczne szkliwione parapety: płytki ceramiczne szkliwione parapety: parapety: parapety: oświetlenie: 12 opraw sufitowych plafony, 3x4 szt. oświetlenie: 1 oprawa sufitowa rastrowa oświetlenie: 1 oprawa sufitowa rastrowa oświetlenie: 3 oprawy sufitowe plafony oświetlenie: 3 oprawy sufitowe plafony oświetlenie: 2 oprawy sufitowe plafony ogrzewanie: grzejniki żeliwne, żebrowe ogrzewanie: grzejnik stalowy, płytowy ogrzewanie: grzejnik stalowy, płytowy ogrzewanie: grzejnik żeliwny, żebrowy ogrzewanie: grzejnik żeliwny, żebrowy ogrzewanie: wyposażenie: stoły konferencyjne 9 szt., krzesła 38 szt., obudowy grzejników z płyty meblowej, wertykale wyposażenie: śmietnik, podajnik na mydło w płynie oraz papier toaletowy, lustro wszystko po 1 szt. wyposażenie: śmietnik, podajnik na mydło w płynie oraz papier toaletowy, lustro wszystko po 1 szt. wyposażenie: przy zlewie płytki na ścianie 0,5m, sofy 2 szt., łóżko 1 szt. wyposażenie: szafka pracownicza 4 dzielna 1 szt., fotele 2 szt., biurko 1 szt., regał 1 szt. wyposażenie:

22 NR 1 SALA SENATU PANELE PODŁOGOWE 59,92 m 2 2 WC MĘSKIE GRES (bez zmian) 4,15 3 WC DAMSKIE GRES (bez zmian) 4,05 4 POMIESZCZENIE SOCJALNE WYKŁADZINA PCV 10,94 5 POMIESZCZENIE TECHNICZNE WYKŁADZINA PCV 6,56 6 KORYTARZ WYKŁADZINA PCV (bez zmian) 17,32 7 WNĘKA SZATNIOWA WYKŁADZINA PCV 4,62 107,56 m 2 A Profil CD / wełna mineralna 75 mm B Profil CD / wełna mineralna 100 mm C Profil CD / wełna mineralna 75 mm Pustka powietrzna 217,5 mm Profil CD / wełna mineralna 100 mm D Istn. ściana Profil CD / wełna mineralna 75 mm E Profil CD 50 mm

23

24

25

26

27

28

29 Laminat Kronopol D8567 WG Jesion Sycylia Jasny Kinarps, Seria[e] stó³ 1800x szt. Panele pod³ogowe laminat buk KLF, Superior Line D 2613 Astoria AC4, gr. 8 mm Kinnarps, 5000[cv] x600 40/60 szt. obicie Forte 9384 Kinnarps, Seria[e] stó³ 1200x800 2 szt. laminat buk Ok³adzina œcienna Gustafs Panel System 600x1000, 600x600, perforacja SG5 fornir Gemini klon piaskowy em. FORMA BIURO PROJEKTOWE OBIEKT : TEMAT : INWESTOR : PROJEKTANT Imiê i nazwisko : Krzymów, BrzeŸno ul. Œwierkowa 16 tel Budynek Pañstwowej Wy szej Szko³y Zawodowej w Koninie Konin, ul. PrzyjaŸni 1 Rysunek pod³ogi Sali Senatu Kolorystyka Pañstwowa Wy sza Szko³a Zawodowa w Koninie Konin, ul. PrzyjaŸni 1 mgr in. arch. Miko³aj Jarominiak Nr rysunku : Skala : 2/8 Data : Nr uprawnieñ i spec.: Podpis : WPOIA/OKK/UpB/7/2007 Architektoniczna MA

30 Œciany malowane Farba silikatowa Atlas ARKOL S kolor 0609 Oprawa oœwietleniowa ELGO, Previa 1200x90 38 szt. dyfuzor UN klosz rozpraszaj¹cy Oprawa oœwietleniowa Brilum, Paseo x205 5 szt. wbudowana, ruchoma, kolor siwy Œciany malowane Farba silikonowa Atlas ARKOL N kolor 0607 Sufit podwieszany Gustafs Panel System 600x1200 fornir Gemini klon piaskowy em. FORMA BIURO PROJEKTOWE OBIEKT : TEMAT : INWESTOR : PROJEKTANT Imiê i nazwisko : Krzymów, BrzeŸno ul. Œwierkowa 16 tel Budynek Pañstwowej Wy szej Szko³y Zawodowej w Koninie Konin, ul. PrzyjaŸni 1 Rysunek sufitu Sali Senatu Kolorystyka Pañstwowa Wy sza Szko³a Zawodowa w Koninie Konin, ul. PrzyjaŸni 1 mgr in. arch. Miko³aj Jarominiak Nr rysunku : Skala : 2/9 Data : Nr uprawnieñ i spec.: Podpis : WPOIA/OKK/UpB/7/2007 Architektoniczna MA

31 Oprawa oœwietleniowa ELGO, Previa 1200x90 38 szt. dyfuzor UN klosz rozpraszaj¹cy Grzejmik œcienny Purmo, Ventil Compact g³adka p³yta przednia, os³ony boczne i górna kolor bia³y / siwy Panele pod³ogowe KLF, Superior Line D 2613 Astoria AC4, gr. 8 mm Ok³adzina œcienna Gustafs Panel System 600x1000, 600x600, perforacja pod³u na SG5 fornir Gemini klon piaskowy em. FORMA BIURO PROJEKTOWE Krzymów, BrzeŸno ul. Œwierkowa 16 tel MA Œciany malowane Farba silikatowa Atlas ARKOL S kolor 23 Sufit malowany Farba silikonowa Atlas ARKOL N kolor 0607 Sufit podwieszany Gustafs Panel System 600x1200 fornir Gemini klon piaskowy OBIEKT : TEMAT : INWESTOR : Budynek Pañstwowej Wy szej Szko³y Zawodowej w Koninie Konin, ul. PrzyjaŸni 1 K³ady œcian Sali Senatu Kolorystyka Pañstwowa Wy sza Szko³a Zawodowa w Koninie Konin, ul. PrzyjaŸni 1 Nr rysunku : Skala : 2/10 Data : PROJEKTANT Imiê i nazwisko : mgr in. arch. Miko³aj Jarominiak Nr uprawnieñ i spec.: Podpis : WPOIA/OKK/UpB/7/2007 Architektoniczna

32 Oprawa oœwietleniowa ELGO, Previa 1200x90 38 szt. dyfuzor UN klosz rozpraszaj¹cy Grzejmik œcienny Purmo, Ventil Compact g³adka p³yta przednia, os³ony boczne i górna kolor bia³y / siwy Panele pod³ogowe KLF, Superior Line D 2613 Astoria AC4, gr. 8 mm Ok³adzina œcienna Gustafs Panel System 600x1000, 600x600, perforacja pod³u na SG5 fornir Gemini klon piaskowy em. FORMA BIURO PROJEKTOWE Krzymów, BrzeŸno ul. Œwierkowa 16 tel MA Œciany malowane Farba silikatowa Atlas ARKOL S kolor 23 Sufit malowany Farba silikonowa Atlas ARKOL N kolor 0607 Sufit podwieszany Gustafs Panel System 600x1200 fornir Gemini klon piaskowy OBIEKT : TEMAT : INWESTOR : Budynek Pañstwowej Wy szej Szko³y Zawodowej w Koninie Konin, ul. PrzyjaŸni 1 K³ady œcian Sali Senatu Kolorystyka Pañstwowa Wy sza Szko³a Zawodowa w Koninie Konin, ul. PrzyjaŸni 1 Nr rysunku : Skala : 2/11 Data : PROJEKTANT Imiê i nazwisko : mgr in. arch. Miko³aj Jarominiak Nr uprawnieñ i spec.: Podpis : WPOIA/OKK/UpB/7/2007 Architektoniczna

33 Panele pod³ogowe KLF, Superior Line D 2613 Astoria AC4, gr. 8 mm Sufit podwieszany Gustafs Panel System 600x1200 fornir Gemini klon piaskowy Oprawa oœwietleniowa ELGO, Previa 1200x90 38 szt. dyfuzor UN klosz rozpraszaj¹cy Grzejmik œcienny Purmo, Ventil Compact g³adka p³yta przednia, os³ony boczne i górna kolor bia³y / siwy em. FORMA BIURO PROJEKTOWE Krzymów, BrzeŸno ul. Œwierkowa 16 tel MA Œciany malowane Farba silikatowa Atlas ARKOL S kolor 23 Sufit malowany Farba silikonowa Atlas ARKOL N kolor 0607 P³yta œcienna Ecophone Wall Panel C 2700x600 kolor Dark Grey 930, profil Grey OBIEKT : TEMAT : INWESTOR : Budynek Pañstwowej Wy szej Szko³y Zawodowej w Koninie Konin, ul. PrzyjaŸni 1 K³ady œcian Sali Senatu Kolorystyka Pañstwowa Wy sza Szko³a Zawodowa w Koninie Konin, ul. PrzyjaŸni 1 Nr rysunku : Skala : 2/12 Data : PROJEKTANT Imiê i nazwisko : mgr in. arch. Miko³aj Jarominiak Nr uprawnieñ i spec.: Podpis : WPOIA/OKK/UpB/7/2007 Architektoniczna
