1

2 0

3

4 2

5

6 System nieuziemiony: Podłączanie linii modułów solarnych kablem o przekroju > 16 mm² Uziemienie modułów solarnych na biegunie ujemnym: Podłączanie linii modułów solarnych Informacje ogólne Przekroje przewodów linii modułów solarnych Uziemienie modułów solarnych na biegunie ujemnym: Podłączanie linii modułów solarnych Wybór bezpieczników linii Wkładanie bezpieczników linii Uziemienie modułów solarnych na biegunie ujemnym: Podłączanie linii modułów solarnych kablem o przekroju > 16 mm² Informacje ogólne Wymagane elementy dodatkowe Uziemienie modułów solarnych na biegunie ujemnym: Podłączanie linii modułów solarnych kablem o przekroju > 16 mm² Uziemienie modułów solarnych na biegunie ujemnym w falowniku Fronius IG Plus Informacje ogólne Uziemienie modułów solarnych na biegunie ujemnym Uziemienie modułów solarnych na biegunie ujemnym w falowniku Fronius IG Plus Bezpieczeństwo Konfiguracja falownika w przypadku uziemionych modułów solarnych Uziemienie modułu solarnego: Instalowanie bezpiecznika lub opcjonalnego zestawu Grounding Kit 100 kiloomów Otwieranie falownika Fronius IG Plus do prac konserwacyjnych Uziemienie modułów solarnych na biegunie dodatnim: Podłączanie linii modułów solarnych Informacje ogólne Przekroje przewodów linii modułów solarnych Uziemienie modułów solarnych na biegunie dodatnim: Podłączanie linii modułów solarnych Wybór bezpieczników linii Wkładanie bezpieczników linii Uziemienie modułów solarnych na biegunie dodatnim: Podłączanie linii modułów solarnych kablem o przekroju > 16 mm² Informacje ogólne Wymagane elementy dodatkowe Uziemienie modułów solarnych na biegunie dodatnim: Podłączanie linii modułów solarnych kablem o przekroju > 16 mm² Uziemienie modułów solarnych na biegunie dodatnim w falowniku Fronius IG Plus Informacje ogólne Uziemienie modułów solarnych na biegunie dodatnim Uziemienie modułów solarnych na biegunie dodatnim w falowniku Fronius IG Plus Bezpieczeństwo Konfiguracja falownika w przypadku uziemionych modułów solarnych Uziemienie modułu solarnego: Instalowanie bezpiecznika lub opcjonalnego zestawu Grounding Kit 100 kiloomów Otwieranie falownika Fronius IG Plus do prac konserwacyjnych Kryteria wyboru właściwych bezpieczników linii Informacje ogólne Kryteria wyboru właściwych bezpieczników linii Skutki zastosowania bezpieczników obliczonych na zbyt małą wartość zabezpieczenia Zalecenia dotyczące bezpieczników Przykład zastosowania Bezpieczniki Zamykanie obudowy falownika Fronius IG Plus Zamykanie obudowy falownika Fronius IG Plus Instalowanie opcjonalnych kart rozszerzeń Pasujące karty opcjonalne Bezpieczeństwo Otwieranie obudowy falownika Fronius IG Plus Instalowanie opcjonalnych kart rozszerzeń w falowniku Fronius IG Plus Zamykanie obudowy falownika Fronius IG Plus Wymiana danych i Solar Net Solar Net i łącze danych Przykład Uruchamianie Konfiguracja fabryczna Uruchamianie

7

8 6 Komunikaty statusu dotyczące falowników z kilkoma modułami mocy Komunikaty statusu klasa Komunikaty statusu klasa Komunikaty statusu klasa Komunikaty statusu klasa Obsługa klienta Konserwacja Bezpieczeństwo Informacje ogólne Eksploatacja w warunkach podwyższonego zapylenia Otwieranie falownika Fronius IG Plus do prac konserwacyjnych Wymiana bezpieczników linii Bezpieczeństwo Przygotowanie Wymiana bezpiecznika Czynności końcowe Dane techniczne Fronius IG Plus 30 V Fronius IG Plus 35 V Fronius IG Plus 50 V Fronius IG Plus 55 V-1, Fronius IG Plus 55 V Fronius IG Plus 55 V Fronius IG Plus 60 V Fronius IG Plus 70 V-1, Fronius IG Plus 70 V Fronius IG Plus 80 V Fronius IG Plus 100 V-1, Fronius IG Plus 100 V Fronius IG Plus 100 V Fronius IG Plus 120 V Fronius IG Plus 150 V Objaśnienie tekstów w stopkach Uwzględnione normy i wytyczne Znak CE Równoległa eksploatacja instalacji do wytwarzania elektryczności własnej Układ zapobiegający zakłóceniom sieci Awaria sieci Warunki gwarancji i utylizacja Fabryczna gwarancja Fronius Utylizacja

9

10

11

12

13

14

15

16

17

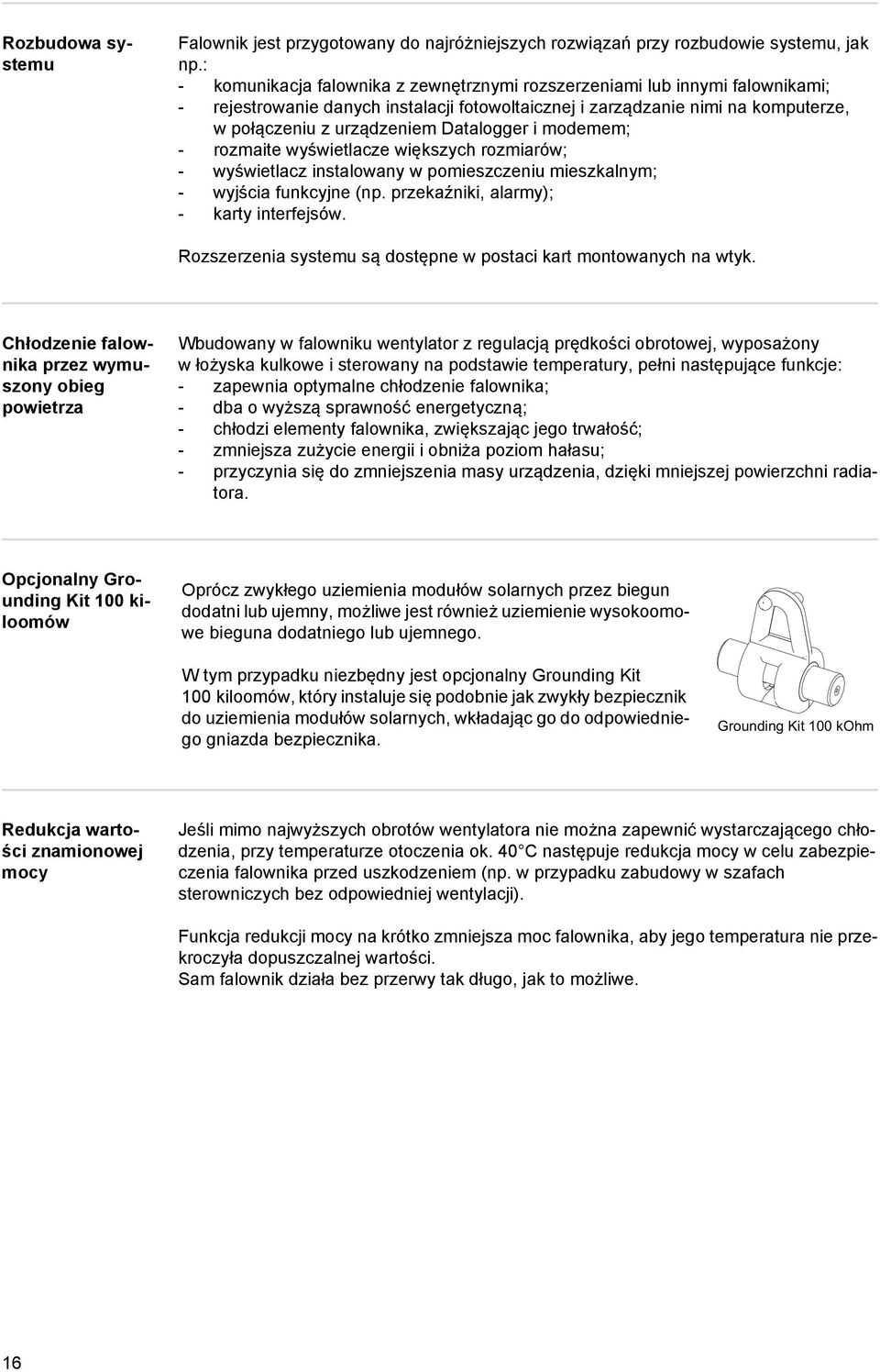

18 Rozbudowa systemu Falownik jest przygotowany do najróżniejszych rozwiązań przy rozbudowie systemu, jak np.: - komunikacja falownika z zewnętrznymi rozszerzeniami lub innymi falownikami; - rejestrowanie danych instalacji fotowoltaicznej i zarządzanie nimi na komputerze, wpołączeniu z urządzeniem Datalogger i modemem; - rozmaite wyświetlacze większych rozmiarów; - wyświetlacz instalowany w pomieszczeniu mieszkalnym; - wyjścia funkcyjne (np. przekaźniki, alarmy); - karty interfejsów. Rozszerzenia systemu są dostępne w postaci kart montowanych na wtyk. Chłodzenie falownika przez wymuszony obieg powietrza Wbudowany w falowniku wentylator z regulacją prędkości obrotowej, wyposażony w łożyska kulkowe i sterowany na podstawie temperatury, pełni następujące funkcje: - zapewnia optymalne chłodzenie falownika; - dba o wyższą sprawność energetyczną; - chłodzi elementy falownika, zwiększając jego trwałość; - zmniejsza zużycie energii i obniża poziom hałasu; - przyczynia się do zmniejszenia masy urządzenia, dzięki mniejszej powierzchni radiatora. Opcjonalny Grounding Kit 100 kiloomów Oprócz zwykłego uziemienia modułów solarnych przez biegun dodatni lub ujemny, możliwe jest również uziemienie wysokoomowe bieguna dodatniego lub ujemnego. W tym przypadku niezbędny jest opcjonalny Grounding Kit 100 kiloomów, który instaluje się podobnie jak zwykły bezpiecznik do uziemienia modułów solarnych, wkładając go do odpowiedniego gniazda bezpiecznika. Grounding Kit 100 kohm Redukcja wartości znamionowej mocy Jeśli mimo najwyższych obrotów wentylatora nie można zapewnić wystarczającego chłodzenia, przy temperaturze otoczenia ok. 40 C następuje redukcja mocy w celu zabezpieczenia falownika przed uszkodzeniem (np. w przypadku zabudowy w szafach sterowniczych bez odpowiedniej wentylacji). Funkcja redukcji mocy na krótko zmniejsza moc falownika, aby jego temperatura nie przekroczyła dopuszczalnej wartości. Sam falownik działa bez przerwy tak długo, jak to możliwe. 16

19

20

21

22

23

24 Otwory w obudowie falownika Fronius IG Plus Informacje ogólne Na obudowie falownika są przygotowane liczne miejsca do wykonania otworów różnej wielkości. Po wyłamaniu otwory te można wykorzystać do wprowadzenia rozmaitych kabli. Otwory do wprowadzenia kabli w obudowie falownika Fronius IG Plus (1) (2) (3) Poz. Opis (1) 2 wejścia na kable z dławikiem M32 (na kabel DC o przekroju > 16 mm²) (2) 12 wejść na kable dla 6 linii modułów solarnych (DC) (do kabli o przekroju 5 9,2 mm) (3) Wkładka uszczelniająca (wejście na kabel karty rozszerzeń) Wyłamywanie otworów w obudowie Otwory przygotowane w tworzywie oraz większy otwór przygotowany w metalu należy wyłamać od zewnątrz do wewnątrz. Mniejszy otwór przygotowany w metalu należy wyłamać od wewnątrz na zewnątrz. Wyłamać należy tylko tyle otworów, ile jest kabli (np. dla 3 linii modułów solarnych potrzebnych jest 6 otworów). Otwory przygotowane w tworzywie mają ponadto wytrasowane otwory centrujące, dzięki czemu można je też rozwiercić. 22

25

26 Podnoszenie falownika Fronius IG Plus Do podnoszenia części przyłączeniowej i modułu mocy Fronius poleca dostępne na rynku uchwyty próżniowe z ssawkami do gładkich powierzchni. WAŻNE! - Uchwyty próżniowe muszą być dobrane odpowiednio do ciężaru części przyłączeniowej i modułu mocy. - Przestrzegać instrukcji producenta uchwytów próżniowych. - Uchwyty próżniowe nie są objęte zakresem dostawy falownika. Masa części przyłączeniowej i modułu mocy: Falownik Część przyłączeniowa Moduł mocy Fronius IG Plus 25 V-1 9,85 kg 13,95 kg Fronius IG Plus 30 V-1 9,85 kg 13,95 kg Fronius IG Plus 35 V-1 9,85 kg 13,95 kg Fronius IG Plus 50 V-1 9,85 kg 13,95 kg Fronius IG Plus 55 V-1 9,85 kg 26,10 kg Fronius IG Plus 55 V-2 9,85 kg 26,10 kg Fronius IG Plus 55 V-3 11,05 kg 38,15 kg Fronius IG Plus 60 V-1 9,85 kg 26,10 kg Fronius IG Plus 60 V-2 9,85 kg 26,10 kg Fronius IG Plus 60 V-3 11,05 kg 38,15 kg Fronius IG Plus 70 V-1 9,85 kg 26,10 kg Fronius IG Plus 70 V-2 9,85 kg 26,10 kg Fronius IG Plus 80 V-3 11,05 kg 38,15 kg Fronius IG Plus 100 V-1 10,80 kg 26,10 kg Fronius IG Plus 100 V-2 10,85 kg 26,10 kg Fronius IG Plus 100 V-3 11,05 kg 38,15 kg Fronius IG Plus 120 V-3 11,05 kg 38,15 kg Fronius IG Plus 150 V-3 11,05 kg 38,15 kg 24

27

28

29

30

31

32 WSKAZÓWKA! Warunki lokalne, przedsiębiorstwo energetyczne lub inne okoliczności mogą wymagać zainstalowania wyłącznika różnicowo-prądowego w obwodzie prądu przemiennego. W takich przypadkach wystarcza zazwyczaj wyłącznik różnicowo-prądowy typu A. W pojedynczych przypadkach iwzależności od lokalnych warunków, wyłącznik różnicowo-prądowy typu A może okazać się jednak niewystarczający. Z tego powodu firma Fronius poleca zastosowanie wyłącznika różnicowo-prądowego do współpracy z przetwornicami częstotliwości. WSKAZÓWKA! Dotyczy tylko falowników trójfazowych: w przypadku zastosowaniu wyłącznika różnicowo-prądowego, różnica napięcia między przewodem ochronnym PE a przewodem neutralnym N nie może przekraczać 8V. 30

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70 Kryteria wyboru właściwych bezpieczników linii Informacje ogólne Dzięki zastosowaniu bezpieczników linii w falowniku, moduły solarne są dodatkowo zabezpieczone. Dla zabezpieczenia modułów solarnych decydujący jest maksymalny prąd zwarciowy I sc danego modułu solarnego. Kryteria wyboru właściwych bezpieczników linii Przy zabezpieczaniu linii modułów solarnych, dla każdej linii muszą być spełnione następujące kryteria: - I N > 1,5 x I SC - I N < 2,0 x I SC - U N >/= 600 V DC - Wymiary bezpieczników: średnica 10,3 x mm I N I SC U N Wartość znamionowa prądu bezpiecznika Prąd zwarciowy w standardowych warunkach testowych (STC) zgodnie z arkuszem danych modułów solarnych Wartość znamionowa napięcia bezpiecznika Skutki zastosowania bezpieczników obliczonych na zbyt małą wartość zabezpieczenia W przypadku zastosowania bezpieczników obliczonych na zbyt małą wartość, wartość znamionowa prądu może stać się mniejsza niż wartość prądu zwarciowego modułu solarnego. Skutek: bezpiecznik zadziała w przypadku intensywnego nasłonecznienia. Zalecenia dotyczące bezpieczników WSKAZÓWKA! Wybierać tylko bezpieczniki przystosowane do napięcia 600 V DC! Dla pełnego bezpieczeństwa używać tylko niżej wymienionych bezpieczników, które zostały przetestowane w firmie Fronius: - bezpieczniki Littelfuse KLKD, - bezpieczniki Cooper Bussmann PV. Firma Fronius nie odpowiada za szkody rzeczowe lub inne zajścia w związku z użyciem innych bezpieczników. Uznaje się to za powód do unieważnienia gwarancji. Przykład zastosowania np.: Maksymalny prąd zwarciowy (I SC ) modułu solarnego = 5,75 A Według kryteriów prawidłowego doboru bezpieczników linii, wartość znamionowa prądu bezpiecznika musi być 1,5-krotnie większa niż wartość prądu zwarciowego: 5,75 A x 1,5 = 8,625 A Bezpiecznik, jaki należy wybrać zgodnie z tabelą Bezpieczniki : KLK D 9 o parametrach 9,0 A i 600 V AC / DC 68

71

72

73

74

75

76 Wymiana danych i Solar Net Solar Net i łącze danych Aby umożliwić indywidualne rozwiązania z wykorzystaniem rozszerzeń systemu, firma Fronius opracowała system Solar Net. Solar Net to sieć wymiany danych, umożliwiająca wykorzystanie tych samych rozszerzeń systemu przez wiele falowników. Solar Net jest systemem magistrali. Do komunikacji jednego lub wielu falowników z rozszerzeniami systemu wystarcza jeden kabel. Sercem systemu Solar Net jest urządzenie Fronius Datalogger. Koordynuje ono wymianę danych i dba o to, aby duże ilości danych trafiały szybko i bezpiecznie pod właściwy adres. Aby połączyć falownik z siecią Solar Net, w jednym z gniazd wtykowych falownika musi być zainstalowana opcjonalna karta Fronius Com Card. Ważne! Opcja Fronius Com Card jest potrzebna także wtedy, gdy urządzenie Datalogger ma tylko rejestrować dane przesyłane z falownika. W takim przypadku Fronius Com Card służy za łącznik między wewnętrzną siecią falownika a interfejsem Solar Net urządzenia Fronius Datalogger. Ważne! Wkażdym falowniku może mieć zainstalowana tylko jedna karta Fronius Com Card. Sieć może obejmować tylko jeden rejestrator Fronius Datalogger. Pierwszy falownik wyposażony w kartę Fronius Com Card może być oddalony od najdalszego falownika z Fronius Com Card o maksymalnie 1000 m. Rozmaite rozszerzenia systemu są rozpoznawane automatycznie po podłączeniu do sieci Solar Net. Aby odróżnić kilka identycznych rozszerzeń systemu, każde z nich musi otrzymać własny numer identyfikacyjny. Również falowniki muszą otrzymać własny numer, aby możliwe było jednoznaczne zidentyfikowanie każdego falownika w sieci Solar Net. Sposób przypisania indywidualnego numeru został opisany w podrozdziale Menu Setup w części dotyczącej obsługi falownika w tej instrukcji. Bliższe informacje o poszczególnych rozszerzeniach systemu można znaleźć w odpowiednich instrukcjach obsługi lub w Internecie pod adresem 74

77

78

79

80

81

82

83

84

85

86 Dioda LED stanu pracy świeci w kolorze czerwonym nie świeci Objaśnienie Stan ogólny: wskazanie odpowiedniego komunikatu statusu na wyświetlaczu Brak połączenia z modułami solarnymi; brak mocy modułów solarnych spowodowany ciemnością Lista komunikatów statusu, przyczyn i rozwiązań problemów znajduje się w rozdziale Diagnostyka i rozwiązywanie problemów. 84

87

88

89

90

91

92

93

94

95

96

97

98

99

100

101

102

103

104

105

106 U OL/TRIP Min Czas tolerancji przy przekroczeniu dolnej zewnętrznej wartości granicznej napięcia sieciowego w jednostkach P** U RC Max Reconnection Górna wartość graniczna napięcia do ponownego połączenia z siecią publiczną po odłączeniu na skutek niedopuszczalnego odchylenia w zakresie parametrów U RC Min Reconnection Dolna wartość graniczna napięcia do ponownego połączenia z siecią publiczną po odłączeniu na skutek niedopuszczalnego odchylenia w zakresie parametrów U LL Longtime Limit Wartość graniczna napięcia w woltach dla obliczanej w dłuższym okresie czasu średniej wartości napięcia FREQ IL Max Górna wewnętrzna wartość graniczna częstotliwości sieci w hercach FREQ IL/TRIP Max Czas tolerancji przy przekroczeniu górnej wewnętrznej wartości granicznej częstotliwości sieci w jednostkach P** FREQ IL Min Dolna wewnętrzna wartość graniczna częstotliwości sieci w hercach FREQ IL/TRIP Min Czas tolerancji przy przekroczeniu dolnej wewnętrznej wartości granicznej częstotliwości sieci w jednostkach P** FREQ OL Max Górna zewnętrzna wartość graniczna częstotliwości sieci w hercach FREQ OL/TRIP Max Czas tolerancji przy przekroczeniu górnej zewnętrznej wartości granicznej częstotliwości sieci w jednostkach P** FREQ OL Min Dolna zewnętrzna wartość graniczna częstotliwości sieci w hercach FREQ OL/TRIP Min Czas tolerancji przy przekroczeniu dolnej zewnętrznej wartości granicznej częstotliwości sieci w jednostkach P** ** P = okresy sieci; 1 P odpowiada 20 ms przy 50 Hz i 16,66 ms przy 60 Hz FREQ RC Max Reconnection Górna wartość graniczna częstotliwości sieci do ponownego połączenia z siecią publiczną po odłączeniu na skutek niedopuszczalnego odchylenia w zakresie parametrów FREQ RC Min Reconnection Dolna wartość graniczna częstotliwości sieci do ponownego połączenia z siecią publiczną po odłączeniu na skutek niedopuszczalnego odchylenia w zakresie parametrów START TIME/INIT Czas uruchamiania falownika w sekundach 104

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124 Pojawi się aktualnie ustawiona wartość punktu załączania lub wyłączania. f) Nacisnąć przycisk Esc. Pojawi się odpowiedni limit mocy czynnej. Aby wyjść z menu serwisowego Basic, nacisnąć 3 x przycisk Esc. Wskazówki dotyczące wybierania punktów załączania i wyłączania Przy ustalaniu punktów załączania i wyłączania należy przestrzegać następujących wskazówek: Zbyt mała różnica między punktami załączania i wyłączania oraz wahania mocy czynnej mogą prowadzić do kilkakrotnego przełączania. Aby uniknąć zbyt częstego załączania i wyłączania, różnica między punktami załączania i wyłączania powinna wynosić co najmniej W. Podczas wybierania punktu wyłączania należy wziąć pod uwagę pobór mocy przez podłączony odbiornik. Podczas wybierania punktu załączania należy również uwzględnić warunki pogodowe i oczekiwane nasłonecznienie. Przykład Punkt załączania LIM EN = 2000 W Punkt wyłączania LIM DI = 1800 W Jeśli falownik dostarcza mocy powyżej 2000 W, bezpotencjałowy styk sygnałowy na Fronius Signal Card zostanie załączony. Jeśli moc falownika spadnie poniżej 1800 W, styk sygnałowy zostanie wyłączony. Możliwe zastosowania: Użytkowanie pompy ciepła lub klimatyzacji przy możliwie największym udziale prądu zwłasnej produkcji 122

125

126

127

128

129

130

131

132 Usuwanie Jeśli komunikat statusu jest stale wyświetlany: skontaktować się z technikiem serwisowym przeszkolonym przez firmę Fronius. 416 Komunikacja z jednostką IG-Brain nie jest możliwa. Zachowanie Dioda LED stanu pracy świeci w kolorze pomarańczowym, falownik podejmuje próbę ponownego rozruchu. Usuwanie Jeśli komunikat statusu jest stale wyświetlany: skontaktować się z technikiem serwisowym przeszkolonym przez firmę Fronius. 417 Dwa moduły mocy mają ten sam numer układu Zachowanie Falownik nie dostarcza prądu do sieci, wskazanie błędu krytycznego za pomocą migającej na czerwono diody LED stanu pracy. Usuwanie Jeśli komunikat statusu jest stale wyświetlany: skontaktować się z technikiem serwisowym przeszkolonym przez firmę Fronius. 419 Rozpoznano dwa lub kilka modułów mocy o tym samym numerze seryjnym oprogramowania. Zachowanie Falownik nie dostarcza prądu do sieci, wskazanie błędu krytycznego za pomocą migającej na czerwono diody LED stanu pracy. Usuwanie Jeśli komunikat statusu jest stale wyświetlany: skontaktować się z technikiem serwisowym przeszkolonym przez firmę Fronius. 421 Numer układu ustawiony nieprawidłowo Zachowanie Falownik nie dostarcza prądu do sieci, wskazanie błędu krytycznego za pomocą migającej na czerwono diody LED stanu pracy. Usuwanie Jeśli komunikat statusu jest stale wyświetlany: skontaktować się z technikiem serwisowym przeszkolonym przez firmę Fronius. 425 Komunikacja z danym modułem mocy nie jest możliwa Zachowanie Usuwanie Dioda LED stanu pracy świeci w kolorze pomarańczowym, falownik podejmuje próbę ponownego rozruchu. Jeśli komunikat statusu jest stale wyświetlany: skontaktować się z technikiem serwisowym przeszkolonym przez firmę Fronius. 130

133

134 Zachowanie Falownik nie dostarcza prądu do sieci, wskazanie błędu krytycznego za pomocą migającej na czerwono diody LED stanu pracy. Usuwanie Jeśli komunikat statusu jest stale wyświetlany: skontaktować się z technikiem serwisowym przeszkolonym przez firmę Fronius. 450 Monitorowanie głównego procesora modułu mocy, tzw. Guard jest aktywny Zachowanie Falownik nie dostarcza prądu do sieci, wskazanie błędu krytycznego za pomocą migającej na czerwono diody LED stanu pracy. Usuwanie Jeśli komunikat statusu jest stale wyświetlany: skontaktować się z technikiem serwisowym przeszkolonym przez firmę Fronius. 451 Moduł EEPROM funkcji Guard Control jest uszkodzony Zachowanie Falownik nie dostarcza prądu do sieci, wskazanie błędu krytycznego za pomocą migającej na czerwono diody LED stanu pracy. Usuwanie Jeśli komunikat statusu jest stale wyświetlany: skontaktować się z technikiem serwisowym przeszkolonym przez firmę Fronius. 452 Komunikacja między funkcją Guard a cyfrowym procesorem sygnału (DSP) została przerwana Zachowanie Falownik nie dostarcza prądu do sieci, wskazanie błędu krytycznego za pomocą migającej na czerwono diody LED stanu pracy. Usuwanie Jeśli komunikat statusu jest stale wyświetlany: skontaktować się z technikiem serwisowym przeszkolonym przez firmę Fronius. 453 Błąd pomiaru napięcia sieciowego Zachowanie Falownik nie dostarcza prądu do sieci, wskazanie błędu krytycznego za pomocą migającej na czerwono diody LED stanu pracy. Usuwanie Jeśli komunikat statusu jest stale wyświetlany: skontaktować się z technikiem serwisowym przeszkolonym przez firmę Fronius. 454 Błąd pomiaru częstotliwości sieci 132

135

136 Zachowanie Falownik nie dostarcza prądu do sieci, wskazanie błędu krytycznego za pomocą migającej na czerwono diody LED stanu pracy. Usuwanie Jeśli komunikat statusu jest stale wyświetlany: skontaktować się z technikiem serwisowym przeszkolonym przez firmę Fronius. 464 Usterka wyświetlacza Wersje oprogramowania i wersje sprzętu wyświetlacza i jednostki IG Brain nie są zgodne. Zachowanie Falownik nie dostarcza prądu do sieci, wskazanie błędu krytycznego za pomocą migającej na czerwono diody LED stanu pracy. Usuwanie Zaktualizować oprogramowanie sprzętowe za pomocą programu Bootloader lub pliku Fronius Solar.update/IG Plus. 465 Usterka wyświetlacza Wysyłany przez IG Brain rozkaz UI jest nieznany w tej wersji wyświetlacza. Zachowanie Falownik nie dostarcza prądu do sieci, wskazanie błędu krytycznego za pomocą migającej na czerwono diody LED stanu pracy. Usuwanie Jeśli komunikat statusu jest stale wyświetlany: skontaktować się z technikiem serwisowym przeszkolonym przez firmę Fronius. 466 Usterka wyświetlacza Wyświetlacz nie został rozpoznany. Zachowanie Falownik nie dostarcza prądu do sieci, wskazanie błędu krytycznego za pomocą migającej na czerwono diody LED stanu pracy. Usuwanie Sprawdzić, czy wyświetlacz nie jest uszkodzony, podłączyć wyświetlacz, sprawdzić płaski kabel taśmowy, sprawdzić jednostkę IG Brain. Jeśli komunikat statusu jest stale wyświetlany: skontaktować się z technikiem serwisowym przeszkolonym przez firmę Fronius. 467 Wyświetlacz nie otrzymał od IG Brain rozkazu uruchomienia przez ponad 6 sekund. Zachowanie W miarę możliwości falownik wznawia wysyłkę energii do sieci po ponownej próbie automatycznego załączenia. Usuwanie Jeśli komunikat statusu jest stale wyświetlany: skontaktować się z technikiem serwisowym przeszkolonym przez firmę Fronius. 469 Zamienione bieguny dławika wyjściowego 134

137

138

139

140 513 Moduł mocy w trybie rozruchu (Boot Mode) Opis Nie można uaktywnić jednego lub kilku modułów mocy, ponieważ znajdują się w trybie rozruchu (Boot Mode). Usuwanie Zaktualizować oprogramowanie sprzętowe modułu mocy. 514 Brak komunikacji z jednym z modułów mocy Opis Komunikat ostrzegawczy jednego z modułów mocy, drugi moduł działa normalnie. Usuwanie Jeśli komunikat statusu jest stale wyświetlany: skontaktować się z technikiem serwisowym przeszkolonym przez firmę Fronius. 515 Wadliwe połączenia wtykowe Opis Czujnik temperatury na radiatorze uszkodzony lub niewłaściwie podłączony. Usuwanie Jeśli komunikat statusu jest stale wyświetlany: skontaktować się z technikiem serwisowym przeszkolonym przez firmę Fronius. 516 Występują komunikaty statusu jednego z modułów mocy. Opis Nie można aktywować wszystkich modułów mocy. Usuwanie Przeprowadzić analizę. Więcej na ten temat w rozdziale Menu Setup. Jeśli komunikat statusu jest stale wyświetlany: skontaktować się z technikiem serwisowym przeszkolonym przez firmę Fronius. 517 Dokonano zmiany modułu Master. Opis Transformator niepodłączony / niewłaściwie podłączony. Zwarcie między biegunami. Uszkodzony rejestrator napięcia obwodów pośrednich. Usuwanie Sprawdzić niżej wymienione możliwe przyczyny usterki. Jeśli komunikat statusu jest stale wyświetlany: skontaktować się z technikiem serwisowym przeszkolonym przez firmę Fronius. 550 Uszkodzony bezpiecznik linii. Opis Usuwanie Jeden lub więcej bezpieczników linii uszkodzonych. Wykonać pomiary na bezpiecznikach linii i wymienić uszkodzone. 138

141

142 560 Redukcja mocy na skutek zbyt wysokich częstotliwości Opis Z powodu zbyt wysokiej częstotliwości sieci falownik redukuje moc wysyłaną, aby ustabilizować sieć. Usuwanie Usterka jest usuwana automatycznie, kiedy częstotliwość sieci wróci do normy. Jeśli komunikat statusu występuje stale, należy skontaktować się z monterem instalacji. 561 Redukcja mocy z powodu zbyt wysokiej temperatury modułu mocy Opis Usuwanie Falownik redukuje moc wysyłaną z powodu zbyt wysokiej temperatury otoczenia. Usterka znika automatycznie po schłodzeniu. Obsługa klienta Ważne! Należy skontaktować się zdostawcą sprzętu firmy Fronius lub technikiem serwisowym przeszkolonym przez firmę Fronius, jeżeli: - jakaś usterka pojawia się często lub stale, - pojawia się usterka niewymieniona w tabeli. 140

143

144 Otwieranie falownika Fronius IG Plus do prac konserwacyjnych Sposób postępowania w razie konieczności otwarcia falownika do prac konserwacyjnych: 1 Wyłączyć napięcie obwodów prądu przemiennego i prądu stałego przed falownikiem. 2 Otworzyć część przyłączeniową falownika. 3 Wyłączyć wyłącznik główny prądu stałego. 4 Odczekać, aż kondensatory rozładują się (5 minut). 5 Zdjąć blaszane osłony. 6 Jeśli jest, wyjąć bezpiecznik uziemienia modułów solarnych. 7 Jeśli są, wyjąć bezpieczniki linii. 8 Odłączyć kabel prądu stałego. 9 Odłączyć kabel prądu przemiennego. 142

145

146

147

148 Dane techniczne Fronius IG Plus 30 V-1 Dane wejściowe Zakres napięcia MPP Maks. napięcie wejściowe (przy 1000 W/m² / -10 C w trybie jałowym) Maks. prąd wejściowy Maks. prąd zwarciowy modułów solarnych V DC 600 V DC 13,8 A DC 20,7 A Dane wyjściowe Znamionowa moc wyjściowa (P nom ) Maks. moc wyjściowa Dane ogólne 3,0 kw 3,0 kw Znamionowe napięcie sieciowe 1~NPE 230 V Tolerancja napięcia sieciowego +10 / -15% 1) Znamionowy prąd wyjściowy (jednofazowy) 13,0 A AC Częstotliwość znamionowa Hz 1) Współczynnik zniekształceń nieliniowych < 3,0% Współczynnik mocy cos phi 1 0,75 1 ind./poj. 2) Maks. dopuszczalna impedancja sieci Zmax na PCC 3) brak Maks. prąd zwrotny 4) 0 A 5) Włączeniowy impuls prądu 6) 0 A 5) Maks. prąd zakłóceniowy na wyjściu w jednostce czasu 346 A / 3,24 µs Maksymalna sprawność 95,7% Europejski współczynnik sprawności 94,8% Zużycie własne w nocy Chłodzenie Zabezpieczenia 0,23 W regulowana wentylacja wymuszona Stopień ochrony IP 54 w Australii IP 44 Wymiary wys. szer. gł. Masa Dopuszczalna temperatura otoczenia (przy wilgotności względnej 95%) Klasa emisji zakłóceń elektromagnetycznych (EMC) 673 x 434 x 250 mm 23,8 kg od -20 C do +55 C B Kategoria przetężeniowa (OVC) AC 3 / DC 2 Pomiar izolacji DC Ochrona przetężeniowa DC Ochrona przed zamianą biegunów Zachowanie przy przeciążeniu DC Ostrzeżenie / odłączenie 7) przy R ISO < 600 kiloomów zintegrowana zintegrowana Przesunięcie punktu pracy 146

149

150 Fronius IG Plus 50 V-1 Dane wejściowe Zakres napięcia MPP Maks. napięcie wejściowe (przy 1000 W/m² / -10 C w trybie jałowym) Maks. prąd wejściowy Maks. prąd zwarciowy modułów solarnych V DC 600 V DC 18,6 A DC 27,9 A Dane wyjściowe Znamionowa moc wyjściowa (P nom ) Maks. moc wyjściowa Dane ogólne 4 kw 4 kw Znamionowe napięcie sieciowe 1~NPE 230 V Tolerancja napięcia sieciowego +10 / -15% 1) Znamionowy prąd wyjściowy (jednofazowy) 17,4 A AC Częstotliwość znamionowa Hz 1) Współczynnik zniekształceń nieliniowych < 3,0% Współczynnik mocy cos phi 1 0,75 1 ind./poj. 2) Maks. dopuszczalna impedancja sieci Zmax na PCC 3) 261 miliomów Maks. prąd zwrotny 4) 0 A 5) Włączeniowy impuls prądu 6) 0 A 5) Maks. prąd zakłóceniowy na wyjściu w jednostce czasu 346 A / 3,24 µs Maksymalna sprawność 95,7% Europejski współczynnik sprawności 95% Zużycie własne w nocy Chłodzenie Zabezpieczenia 0,23 W regulowana wentylacja wymuszona Stopień ochrony IP 54 w Australii IP 44 Wymiary dł. szer. wys. Masa Dopuszczalna temperatura otoczenia (przy wilgotności względnej 95%) Klasa emisji zakłóceń elektromagnetycznych (EMC) 673 x 434 x 250mm 23,8 kg od -20 C do +55 C B Kategoria przetężeniowa (OVC) AC 3 / DC 2 Pomiar izolacji DC Ochrona przetężeniowa DC Ochrona przed zamianą biegunów Zachowanie przy przeciążeniu DC Ostrzeżenie / odłączenie 7) przy R ISO < 600 kiloomów zintegrowana zintegrowana Przesunięcie punktu pracy 148

151

152 Zabezpieczenia Pomiar izolacji DC Ochrona przetężeniowa DC Ochrona przed zamianą biegunów Zachowanie przy przeciążeniu DC Ostrzeżenie / odłączenie 7) przy R ISO < 600 kiloomów zintegrowana zintegrowana Przesunięcie punktu pracy 150

153

154 Fronius IG Plus 60 V-3 Dane wejściowe Zakres napięcia MPP Maks. napięcie wejściowe (przy 1000 W/m² / -10 C w trybie jałowym) Maks. prąd wejściowy Maks. prąd zwarciowy modułów solarnych V DC 600 V DC 27,5 A DC 41,3 A Dane wyjściowe Znamionowa moc wyjściowa (P nom ) Maks. moc wyjściowa Dane ogólne 6 kw 6 kw Znamionowe napięcie sieciowe 3~NPE 400 / 230 V Tolerancja napięcia sieciowego +10 / -15% 1) Znamionowy prąd wyjściowy (trójfazowy) 8,7 A AC Częstotliwość znamionowa Hz 1) Współczynnik zniekształceń nieliniowych < 3,0% Współczynnik mocy cos phi 1 0,75 1 ind./poj. 2) Maks. dopuszczalna impedancja sieci Zmax na PCC 3) brak Maks. prąd zwrotny 4) 0 A 5) Włączeniowy impuls prądu 6) 0 A 5) Maks. prąd zakłóceniowy na wyjściu w jednostce czasu 504 A / 30,26 ms Maksymalna sprawność 95,9% Europejski współczynnik sprawności 95,0% Zużycie własne w nocy Chłodzenie Zabezpieczenia 1,72 W regulowana wentylacja wymuszona Stopień ochrony IP 54 w Australii IP 44 Wymiary wys. szer. gł. Masa Dopuszczalna temperatura otoczenia (przy wilgotności względnej 95%) Klasa emisji zakłóceń elektromagnetycznych (EMC) 1263 x 434 x 250 mm 49,2 kg od -20 C do +55 C B Kategoria przetężeniowa (OVC) AC 3 / DC 2 Pomiar izolacji DC Ochrona przetężeniowa DC Ochrona przed zamianą biegunów Zachowanie przy przeciążeniu DC Ostrzeżenie / odłączenie 7) przy R ISO < 600 kiloomów zintegrowana zintegrowana Przesunięcie punktu pracy 152

155

156 Zabezpieczenia Pomiar izolacji DC Ochrona przetężeniowa DC Ochrona przed zamianą biegunów Zachowanie przy przeciążeniu DC Ostrzeżenie / odłączenie 7) przy R ISO < 600 kiloomów zintegrowana zintegrowana Przesunięcie punktu pracy 154

157

158 Fronius IG Plus 100 V-1, Fronius IG Plus 100 V-2 Dane wejściowe Zakres napięcia MPP Maks. napięcie wejściowe (przy 1000 W/m² / -10 C w trybie jałowym) Maks. prąd wejściowy Maks. prąd zwarciowy modułów solarnych Dane wyjściowe V DC 600 V DC 37,1 A DC 55,7 A Znamionowa moc wyjściowa (P nom ) 8 kw Maks. moc wyjściowa 8 kw Znamionowe napięcie sieciowe 1~NPE 230 V 2~NPE 400 / 230 V Tolerancja napięcia sieciowego +10 / -15% 1) Znamionowy prąd wyjściowy jednofazowy dwufazowy 34,8 A AC 17,4 A AC Częstotliwość znamionowa Hz 1) Współczynnik zniekształceń nieliniowych < 3% Współczynnik mocy cos phi 1 0,75 1 ind./poj. 2) Maks. dopuszczalna impedancja sieci Zmax na PCC 3) Dane ogólne jednofazowy dwufazowy 131 miliomów 262 miliomy Maks. prąd zwrotny 4) 0 A 5) Włączeniowy impuls prądu 6) 0 A 5) Maks. prąd zakłóceniowy na wyjściu w jednostce czasu 426 A / 125 µs Maksymalna sprawność 95,7% Europejski współczynnik sprawności 95,2% Zużycie własne w nocy jednofazowy dwufazowy 0,36 W 0,50 W Chłodzenie regulowana wentylacja wymuszona Stopień ochrony IP 54 w Australii IP 44 Wymiary wys. szer. gł. 968 x 434 x 250 mm Masa 36,9 kg Dopuszczalna temperatura otoczenia od -20 C do +55 C (przy wilgotności względnej 95%) Klasa emisji zakłóceń elektromagnetycznych B (EMC) Kategoria przetężeniowa (OVC) AC 3 / DC 2 156

159

160 Fronius IG Plus 100 V-3 Dane wejściowe Zakres napięcia MPP V DC Maks. napięcie wejściowe 600 V DC (przy 1000 W/m² / -10 C w trybie jałowym) Maks. prąd wejściowy trójfazowy 36,7 A DC Maks. prąd zwarciowy modułów solarnych trójfazowy 55,1 A Dane wyjściowe Znamionowa moc wyjściowa (P nom ) 8 kw Maks. moc wyjściowa 8 kw Znamionowe napięcie sieciowe 3~NPE 400 / 230 V Tolerancja napięcia sieciowego +10 / -15% 1) Znamionowy prąd wyjściowy trójfazowy 11,6 A AC Częstotliwość znamionowa Hz 1) Współczynnik zniekształceń nieliniowych < 3% Współczynnik mocy cos phi 1 0,75 1 ind./poj. 2) Maks. dopuszczalna impedancja sieci trójfazowy brak Zmax na PCC 3) Maks. prąd zwrotny 4) 0 A 5) Włączeniowy impuls prądu 6) 0 A 5) Maks. prąd zakłóceniowy na wyjściu w jednostce czasu trójfazowy 504 A / 30,26 ms Dane ogólne Maksymalna sprawność trójfazowy 95,9% Europejski współczynnik sprawności trójfazowy 95,3% Zużycie własne w nocy trójfazowy 1,72 W Chłodzenie regulowana wentylacja wymuszona Stopień ochrony IP 54 w Australii IP 44 Wymiary wys. szer. gł. trójfazowy 1263 x 434 x 250 mm Masa trójfazowy 49,2 kg Dopuszczalna temperatura otoczenia od -20 C do +55 C (przy wilgotności względnej 95%) Klasa emisji zakłóceń elektromagnetycznych B (EMC) Kategoria przetężeniowa (OVC) AC 3 / DC 2 158

161

162 Fronius IG Plus 120 V-3 Dane wejściowe Zakres napięcia MPP Maks. napięcie wejściowe (przy 1000 W/m² / -10 C w trybie jałowym) Maks. prąd wejściowy Maks. prąd zwarciowy modułów solarnych V DC 600 V DC 46,2 A DC 69,3 A Dane wyjściowe Znamionowa moc wyjściowa (P nom ) Maks. moc wyjściowa Dane ogólne 10 kw 10 kw Znamionowe napięcie sieciowe 3~NPE 400 / 230 V Tolerancja napięcia sieciowego +10 / -15% 1) Znamionowy prąd wyjściowy (trójfazowy) 14,5 A AC Częstotliwość znamionowa Hz 1) Współczynnik zniekształceń nieliniowych < 3,0% Współczynnik mocy cos phi 1 0,75 1 ind./poj. 2) Maks. dopuszczalna impedancja sieci Zmax na PCC 3) brak Maks. prąd zwrotny 4) 0 A 5) Włączeniowy impuls prądu 6) 0 A 5) Maks. prąd zakłóceniowy na wyjściu w jednostce czasu 504 A / 30,26 ms Maksymalna sprawność 95,9% Europejski współczynnik sprawności 95,4% Zużycie własne w nocy Chłodzenie Zabezpieczenia 1,72 W regulowana wentylacja wymuszona Stopień ochrony IP 54 w Australii IP 44 Wymiary wys. szer. gł. Masa Dopuszczalna temperatura otoczenia (przy wilgotności względnej 95%) Klasa emisji zakłóceń elektromagnetycznych (EMC) 1263 x 434 x 250 mm 49,2 kg od -20 C do +55 C B Kategoria przetężeniowa (OVC) AC 3 / DC 2 Pomiar izolacji DC Ochrona przetężeniowa DC Ochrona przed zamianą biegunów Zachowanie przy przeciążeniu DC Ostrzeżenie / odłączenie 7) przy R ISO < 600 kiloomów zintegrowana zintegrowana Przesunięcie punktu pracy 160

163

164 Objaśnienie tekstów w stopkach 1) Podane wartości są wartościami standardowymi; w zależności od wymogów falownik jest kalibrowany właściwie dla danego kraju. 2) W zależności od konfiguracji krajowej lub ustawień właściwych dla danego urządzenia (ind. = indukcyjny; cap. = pojemnościowy) 3) PCC = złącze do sieci publicznej 4) Maksymalny prąd z falownika do modułu solarnego w przypadku wystąpienia usterki w falowniku lub uszkodzenia izolacji między obwodami prądu stałego i przemiennego 5) Zagwarantowany przez konstrukcję elektryczną falownika 6) Szczyt prądu przy włączaniu falownika 7) W zależności od konfiguracji krajowej 162

165

166 Warunki gwarancji i utylizacja Fabryczna gwarancja Fronius Przy dostawie falowników firmy Fronius na całym świecie obowiązuje fabryczna gwarancja Fronius, trwająca 60 miesięcy od daty instalacji, która może zostać przedłużona za dopłatą. W tym okresie gwarancyjnym Fronius gwarantuje prawidłowe działanie falownika. Szczegółowe, specyficzne dla danego kraju warunki gwarancji można otrzymać u odpowiedzialnego instalatora systemu lub znaleźć w Internecie pod następującym adresem: Aby skorzystać z fabrycznej gwarancji Fronius, należy przedstawić fakturę oraz warunki gwarancji dostarczone wraz z produktem, a w razie potrzeby certyfikat gwarancyjny dodatkowo zakupionego przedłużenia gwarancji. Z tego względu Fronius zaleca, aby po uruchomieniu falownika wydrukować aktualny egzemplarz warunków gwarancji. Utylizacja Jeżeli pewnego dnia zajdzie konieczność wymiany falownika, firma Fronius odbierze stare urządzenie i zadba o jego prawidłowe przetworzenie. 164

167

168 166

169

170 168

171

172 Fronius Worldwide - Fronius International GmbH 4600 Wels, Froniusplatz 1, Austria pv@fronius.com Fronius USA LLC Solar Electronics Division 6797 Fronius Drive, Portage, IN pv-us@fronius.com Under you will find all addresses of our sales branches and partner firms!
