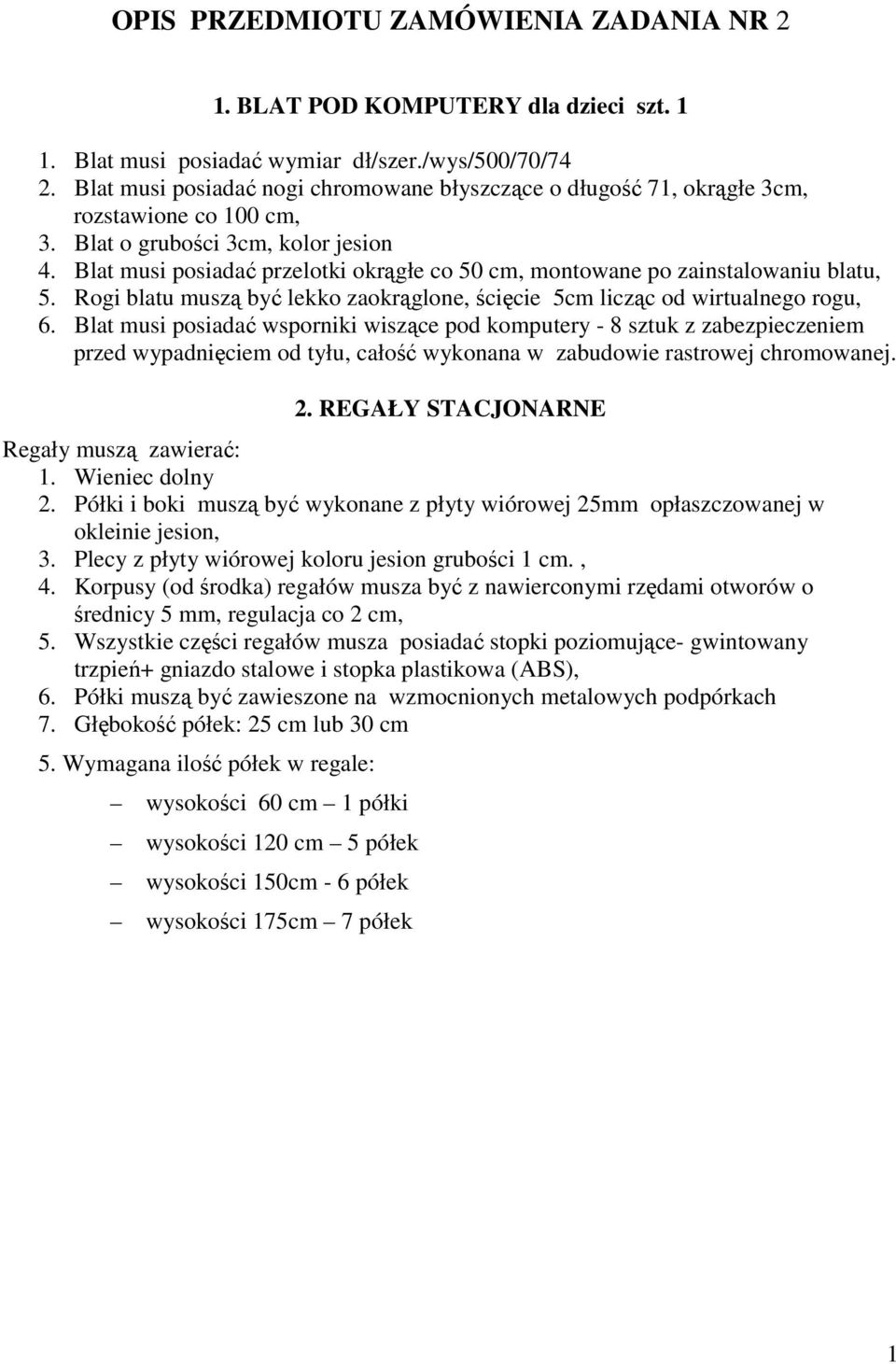

1 OPIS PRZEDMIOTU ZAMÓWIENIA ZADANIA NR 2 1. BLAT POD KOMPUTERY dla dzieci szt Blat musi posiadać wymiar dł/szer./wys/500/70/74 2. Blat musi posiadać nogi chromowane błyszczące o długość 71, okrągłe 3cm, rozstawione co 100 cm, 3. Blat o grubości 3cm, kolor jesion 4. Blat musi posiadać przelotki okrągłe co 50 cm, montowane po zainstalowaniu blatu, 5. Rogi blatu muszą być lekko zaokrąglone, ścięcie 5cm licząc od wirtualnego rogu, 6. Blat musi posiadać wsporniki wiszące pod komputery - 8 sztuk z zabezpieczeniem przed wypadnięciem od tyłu, całość wykonana w zabudowie rastrowej chromowanej. 2. REGAŁY STACJONARNE Regały muszą zawierać: 1. Wieniec dolny 2. Półki i boki muszą być wykonane z płyty wiórowej 25mm opłaszczowanej w okleinie jesion, 3. Plecy z płyty wiórowej koloru jesion grubości 1 cm., 4. Korpusy (od środka) regałów musza być z nawierconymi rzędami otworów o średnicy 5 mm, regulacja co 2 cm, 5. Wszystkie części regałów musza posiadać stopki poziomujące- gwintowany trzpień+ gniazdo stalowe i stopka plastikowa (ABS), 6. Półki muszą być zawieszone na wzmocnionych metalowych podpórkach 7. Głębokość półek: 25 cm lub 30 cm 5. Wymagana ilość półek w regale: wysokości 60 cm 1 półki wysokości 120 cm 5 półek wysokości 150cm - 6 półek wysokości 175cm 7 półek 1

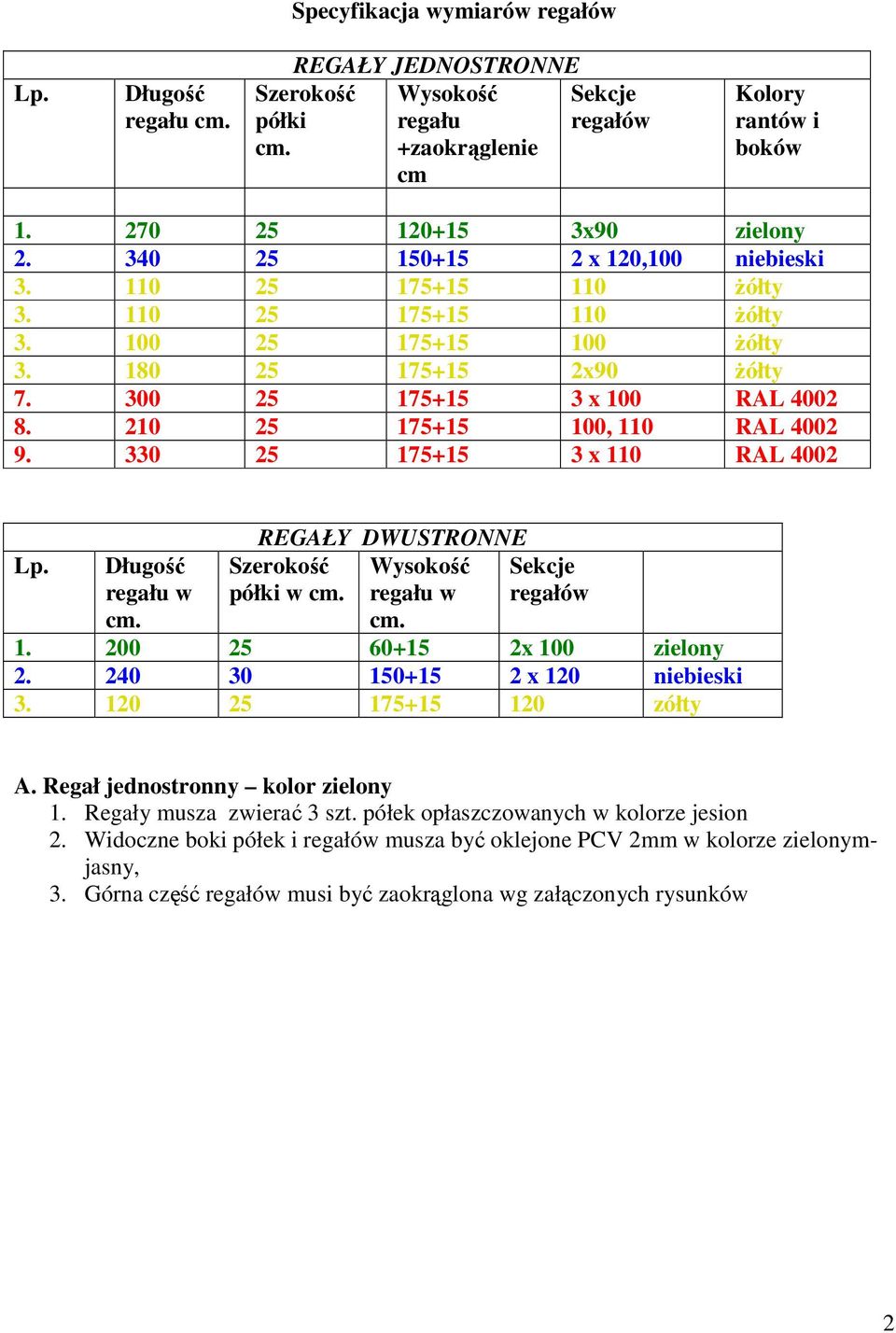

2 Specyfikacja wymiarów regałów Lp. Długość regału cm. REGAŁY JEDNOSTRONNE Wysokość regału +zaokrąglenie cm Szerokość półki cm. Sekcje regałów Kolory rantów i boków x90 zielony x 120,100 niebieski żółty żółty żółty x90 żółty x 100 RAL , 110 RAL x 110 RAL 4002 Lp. Długość regału w cm. REGAŁY DWUSTRONNE Wysokość regału w cm. Szerokość półki w cm. Sekcje regałów x 100 zielony x 120 niebieski zółty A. Regał jednostronny kolor zielony 1. Regały musza zwierać 3 szt. półek opłaszczowanych w kolorze jesion 2. Widoczne boki półek i regałów musza być oklejone PCV 2mm w kolorze zielonymjasny, 3. Górna część regałów musi być zaokrąglona wg załączonych rysunków 2

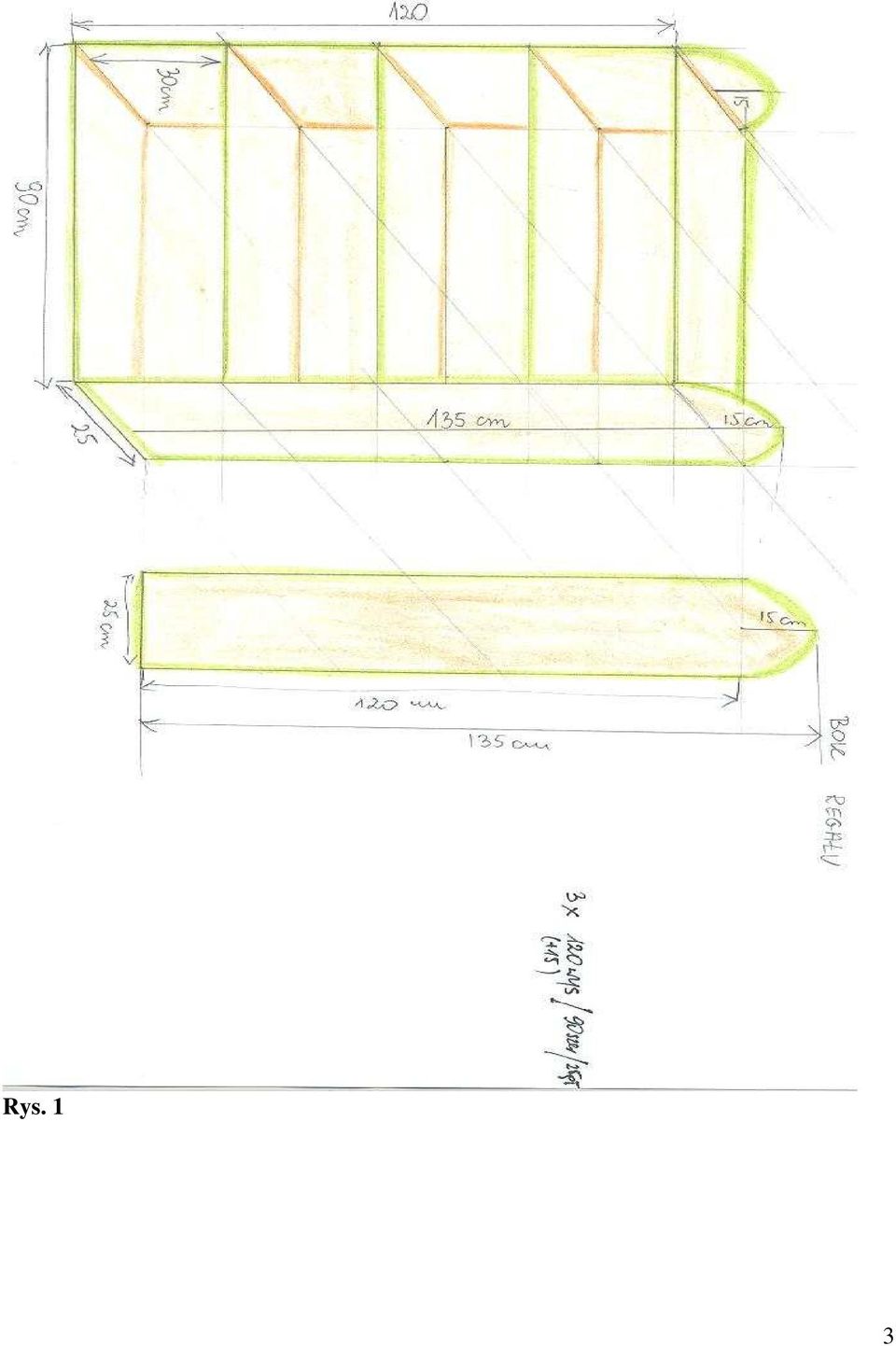

3 Rys. 1 3

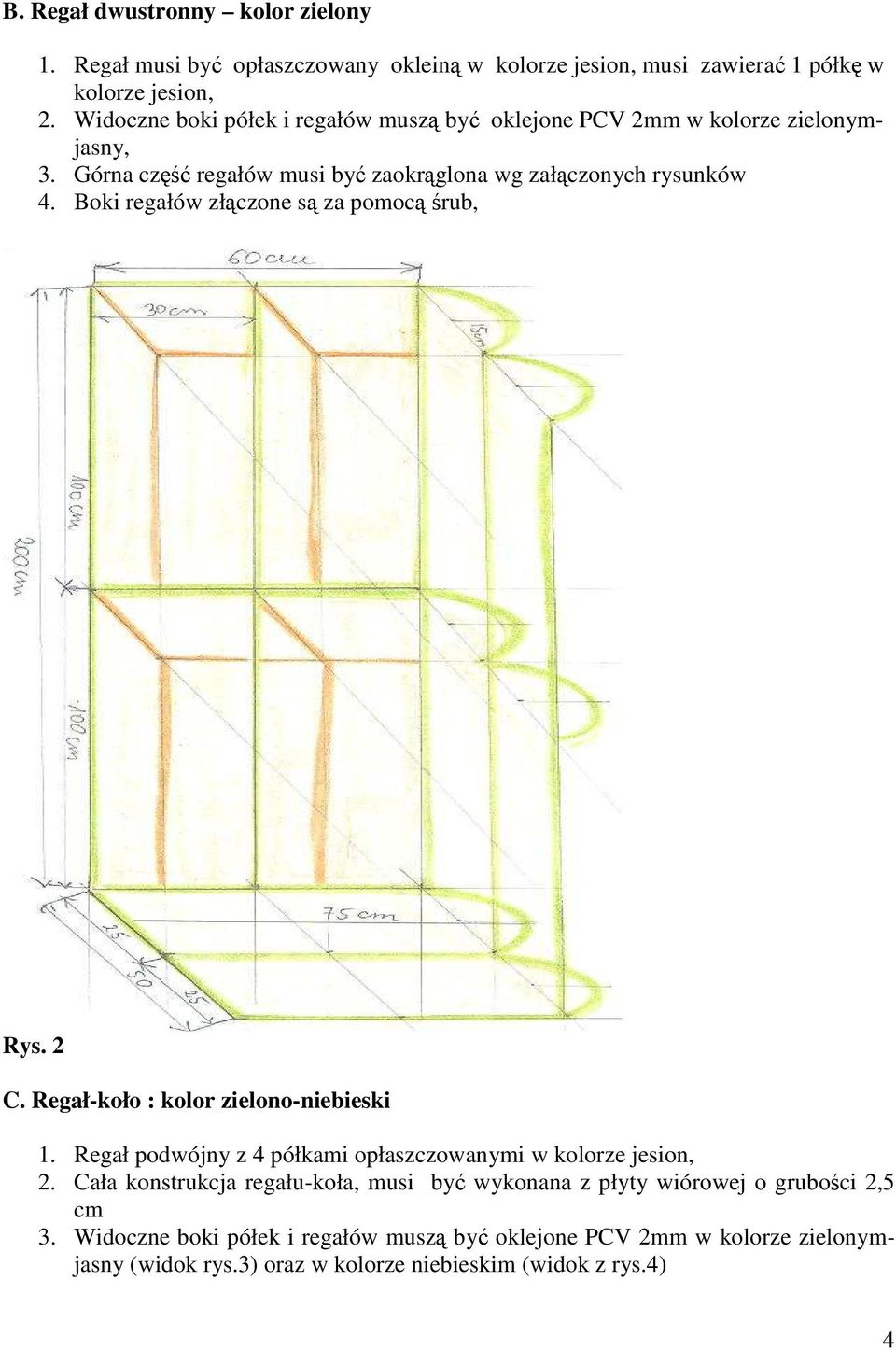

4 B. Regał dwustronny kolor zielony 1. Regał musi być opłaszczowany okleiną w kolorze jesion, musi zawierać 1 półkę w kolorze jesion, 2. Widoczne boki półek i regałów muszą być oklejone PCV 2mm w kolorze zielonymjasny, 3. Górna część regałów musi być zaokrąglona wg załączonych rysunków 4. Boki regałów złączone są za pomocą śrub, Rys. 2 C. Regał-koło : kolor zielono-niebieski 1. Regał podwójny z 4 półkami opłaszczowanymi w kolorze jesion, 2. Cała konstrukcja regału-koła, musi być wykonana z płyty wiórowej o grubości 2,5 cm 3. Widoczne boki półek i regałów muszą być oklejone PCV 2mm w kolorze zielonymjasny (widok rys.3) oraz w kolorze niebieskim (widok z rys.4) 4

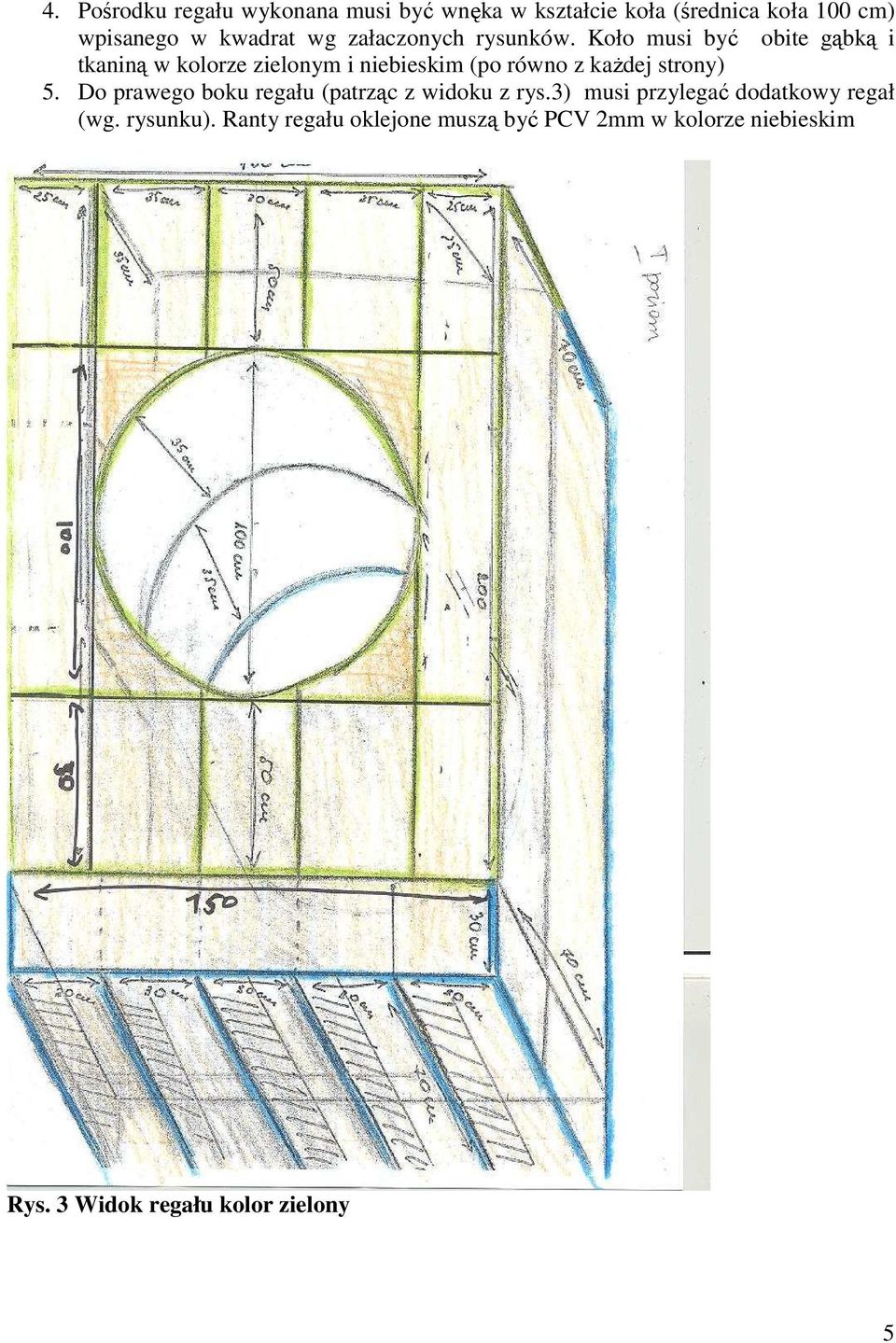

5 4. Pośrodku regału wykonana musi być wnęka w kształcie koła (średnica koła 100 cm) wpisanego w kwadrat wg załaczonych rysunków. Koło musi być obite gąbką i tkaniną w kolorze zielonym i niebieskim (po równo z każdej strony) 5. Do prawego boku regału (patrząc z widoku z rys.3) musi przylegać dodatkowy regał (wg. rysunku). Ranty regału oklejone muszą być PCV 2mm w kolorze niebieskim Rys. 3 Widok regału kolor zielony 5

6 Rys. 4 Widok regału kolor niebieski 6

7 D. REGAŁ jednostronny : kolor niebieski 1. Regały muszą zwierać 5 półek opłaszczowanych w kolorze jesion, 2. Widoczne boki półek i regałów oklejone PCV 2mm w kolorze niebieskim 3. Górna część regałów musi być zaokrąglona wg załączonych rysunków. Rys. 5 E. REGAŁ dwustronny: kolor zielono-żółty 1. Regały z bokami niebieskimi muszą zawierać 5 półek opłaszczowanych w kolorze jesion 2. Regały z bokami żółtymi muszą zwierać po 6 półek opłaszczowanych w kolorze jesion 7

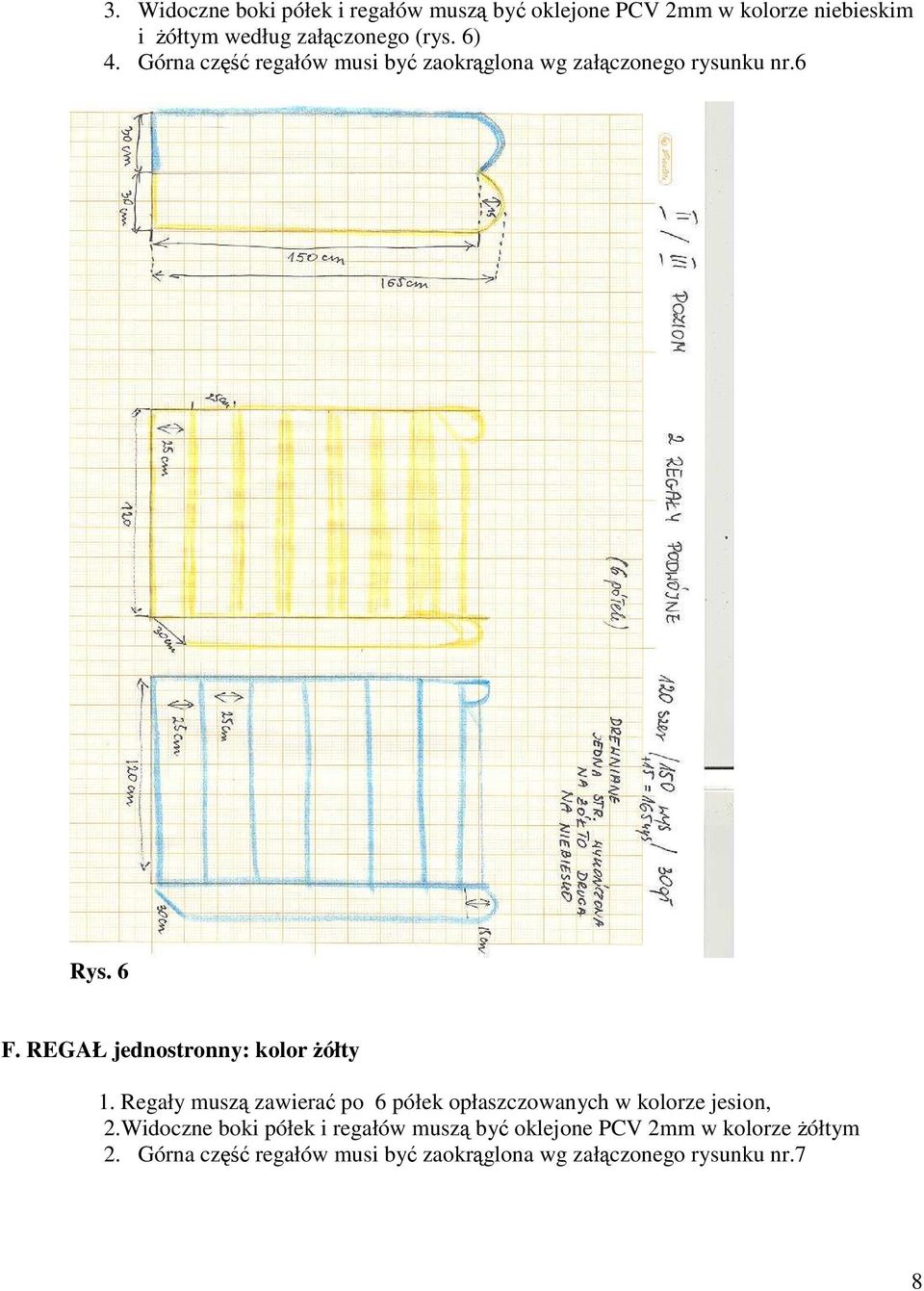

8 3. Widoczne boki półek i regałów muszą być oklejone PCV 2mm w kolorze niebieskim i żółtym według załączonego (rys. 6) 4. Górna część regałów musi być zaokrąglona wg załączonego rysunku nr.6 Rys. 6 F. REGAŁ jednostronny: kolor żółty 1. Regały muszą zawierać po 6 półek opłaszczowanych w kolorze jesion, 2.Widoczne boki półek i regałów muszą być oklejone PCV 2mm w kolorze żółtym 2. Górna część regałów musi być zaokrąglona wg załączonego rysunku nr.7 8

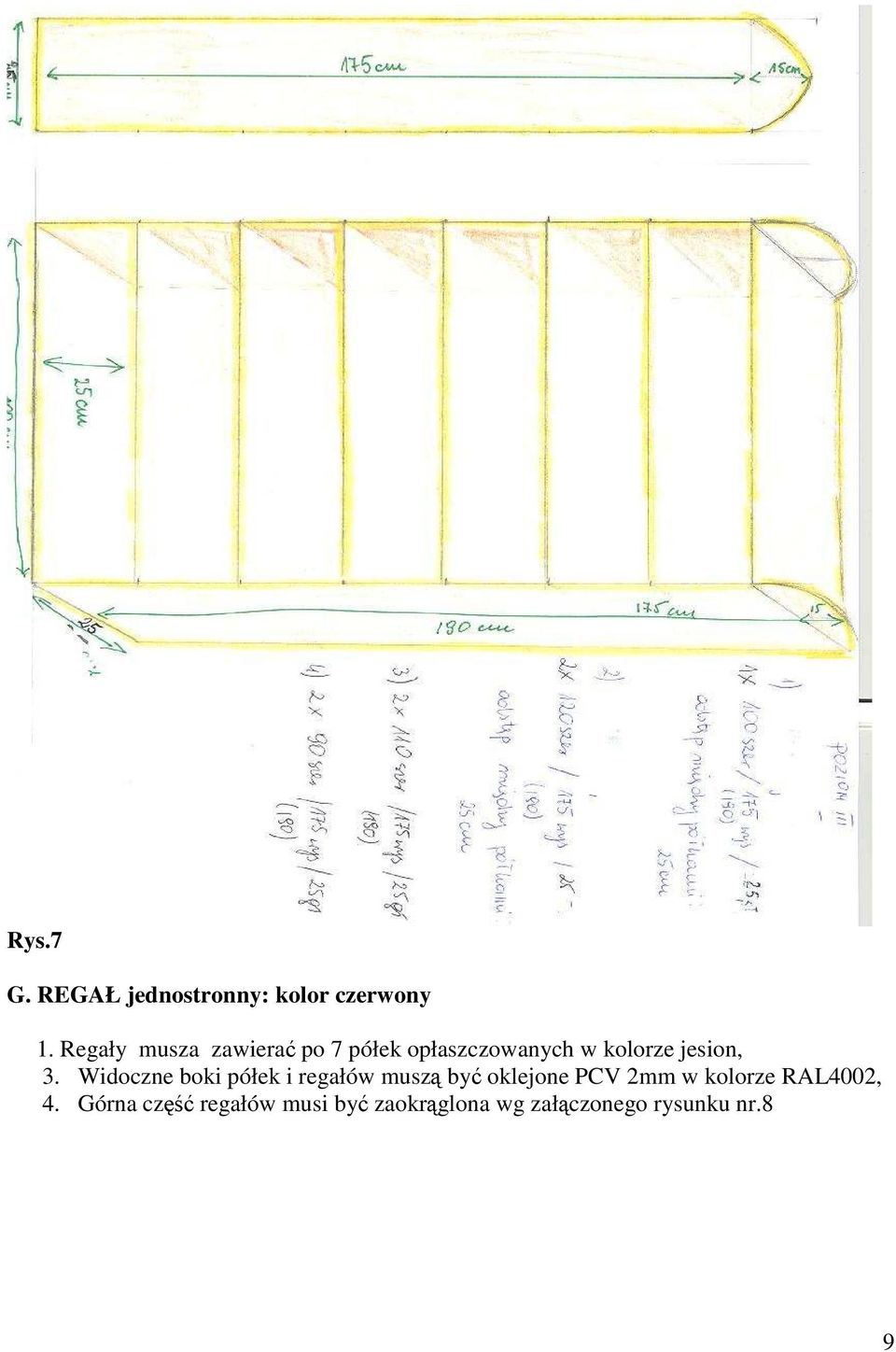

9 Rys.7 G. REGAŁ jednostronny: kolor czerwony 1. Regały musza zawierać po 7 półek opłaszczowanych w kolorze jesion, 3. Widoczne boki półek i regałów muszą być oklejone PCV 2mm w kolorze RAL4002, 4. Górna część regałów musi być zaokrąglona wg załączonego rysunku nr.8 9

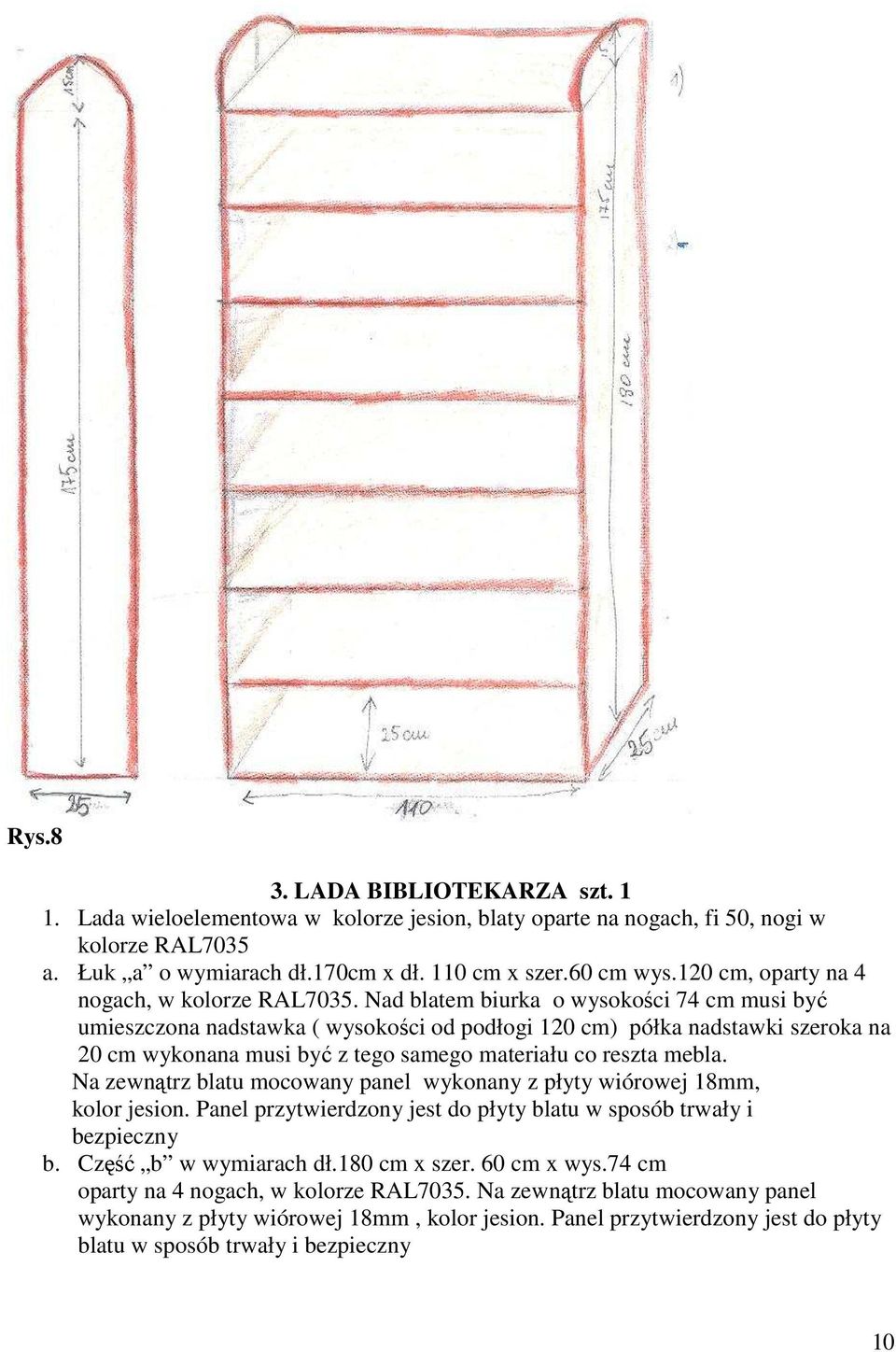

10 Rys.8 3. LADA BIBLIOTEKARZA szt Lada wieloelementowa w kolorze jesion, blaty oparte na nogach, fi 50, nogi w kolorze RAL7035 a. Łuk a o wymiarach dł.170cm x dł. 110 cm x szer.60 cm wys.120 cm, oparty na 4 nogach, w kolorze RAL7035. Nad blatem biurka o wysokości 74 cm musi być umieszczona nadstawka ( wysokości od podłogi 120 cm) półka nadstawki szeroka na 20 cm wykonana musi być z tego samego materiału co reszta mebla. Na zewnątrz blatu mocowany panel wykonany z płyty wiórowej 18mm, kolor jesion. Panel przytwierdzony jest do płyty blatu w sposób trwały i bezpieczny b. Część b w wymiarach dł.180 cm x szer. 60 cm x wys.74 cm oparty na 4 nogach, w kolorze RAL7035. Na zewnątrz blatu mocowany panel wykonany z płyty wiórowej 18mm, kolor jesion. Panel przytwierdzony jest do płyty blatu w sposób trwały i bezpieczny 10

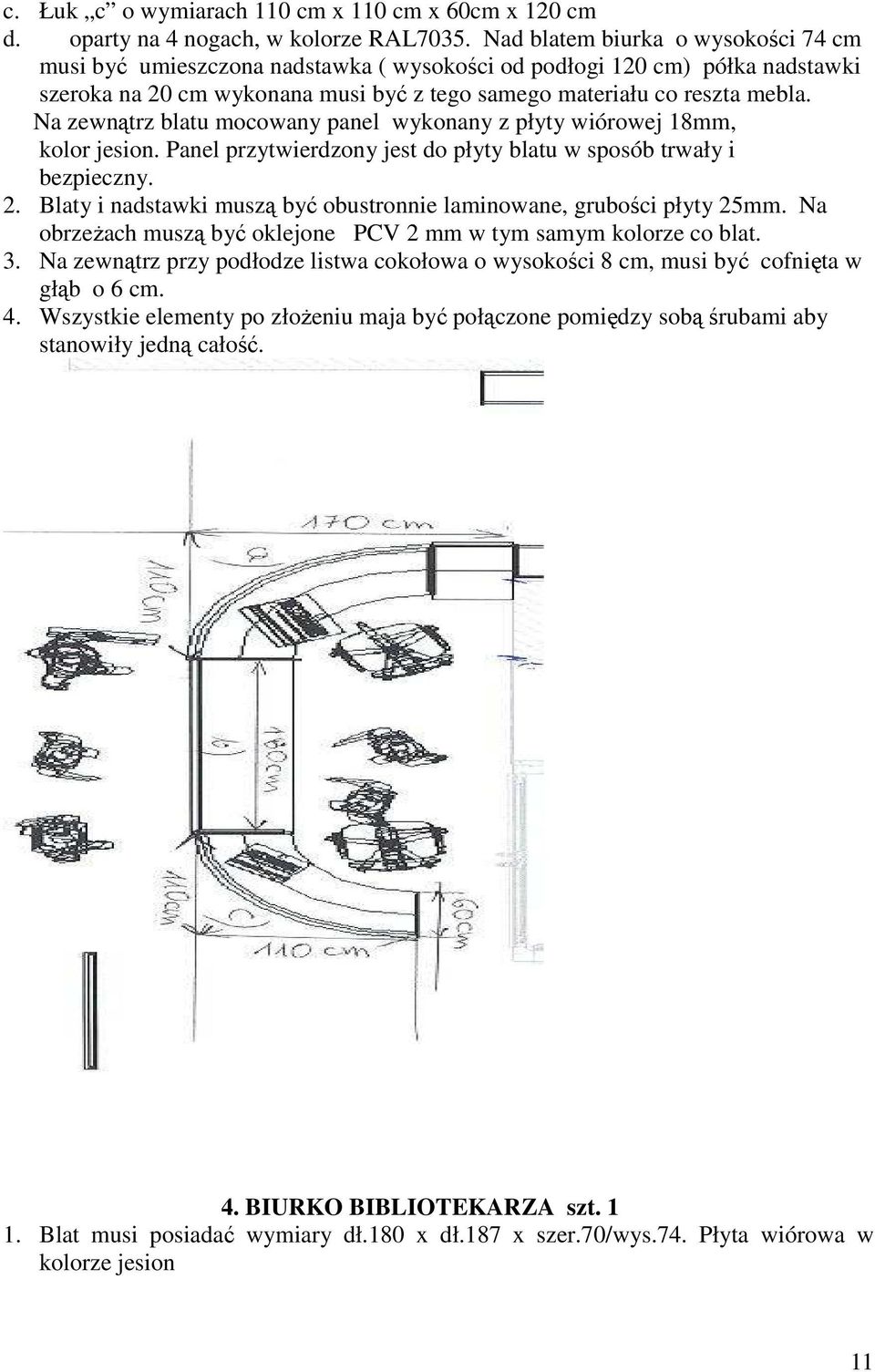

11 c. Łuk c o wymiarach 110 cm x 110 cm x 60cm x 120 cm d. oparty na 4 nogach, w kolorze RAL7035. Nad blatem biurka o wysokości 74 cm musi być umieszczona nadstawka ( wysokości od podłogi 120 cm) półka nadstawki szeroka na 20 cm wykonana musi być z tego samego materiału co reszta mebla. Na zewnątrz blatu mocowany panel wykonany z płyty wiórowej 18mm, kolor jesion. Panel przytwierdzony jest do płyty blatu w sposób trwały i bezpieczny. 2. Blaty i nadstawki muszą być obustronnie laminowane, grubości płyty 25mm. Na obrzeżach muszą być oklejone PCV 2 mm w tym samym kolorze co blat. 3. Na zewnątrz przy podłodze listwa cokołowa o wysokości 8 cm, musi być cofnięta w głąb o 6 cm. 4. Wszystkie elementy po złożeniu maja być połączone pomiędzy sobą śrubami aby stanowiły jedną całość. 4. BIURKO BIBLIOTEKARZA szt Blat musi posiadać wymiary dł.180 x dł.187 x szer.70/wys.74. Płyta wiórowa w kolorze jesion 11

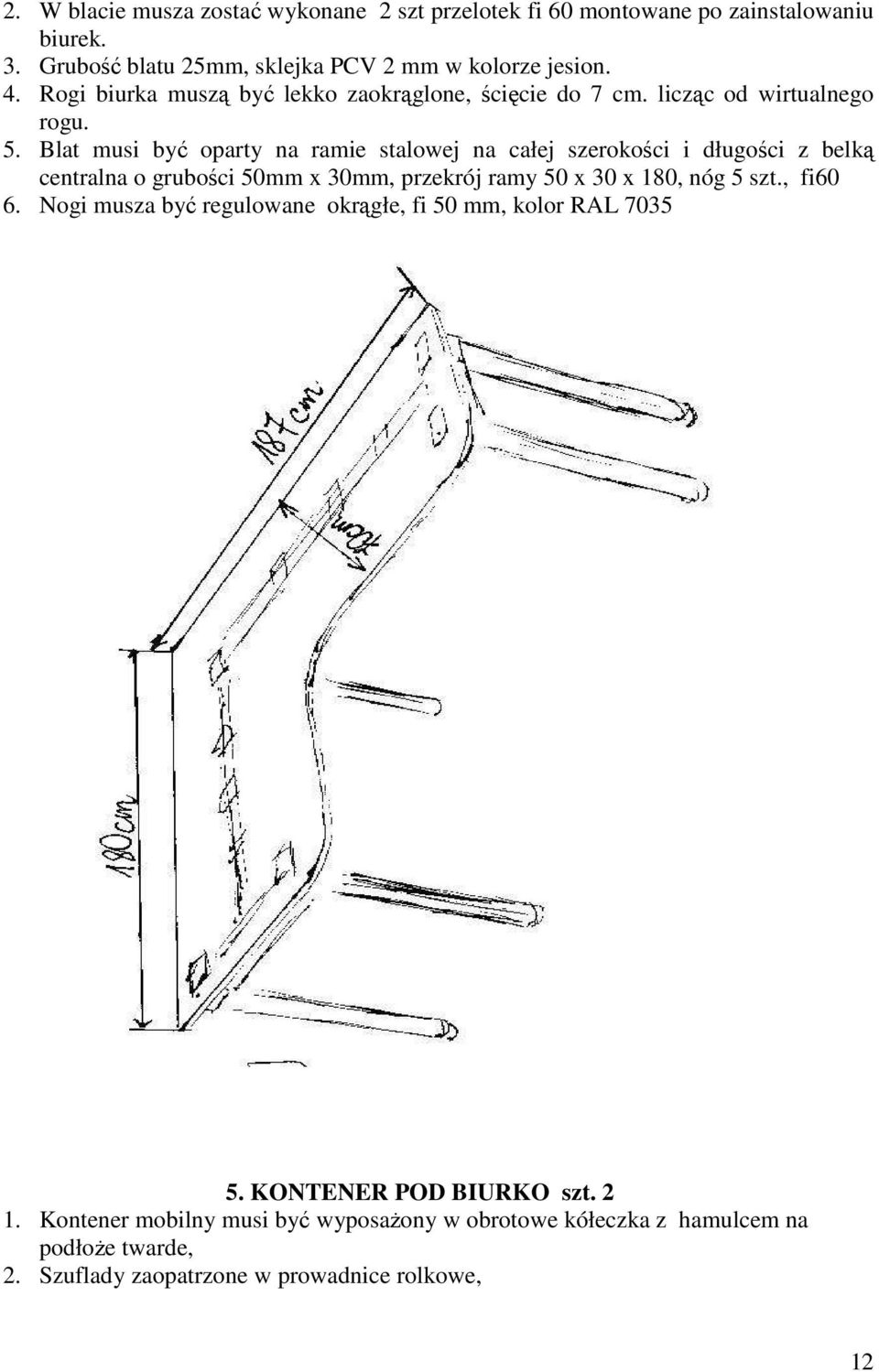

12 2. W blacie musza zostać wykonane 2 szt przelotek fi 60 montowane po zainstalowaniu biurek. 3. Grubość blatu 25mm, sklejka PCV 2 mm w kolorze jesion. 4. Rogi biurka muszą być lekko zaokrąglone, ścięcie do 7 cm. licząc od wirtualnego rogu. 5. Blat musi być oparty na ramie stalowej na całej szerokości i długości z belką centralna o grubości 50mm x 30mm, przekrój ramy 50 x 30 x 180, nóg 5 szt., fi60 6. Nogi musza być regulowane okrągłe, fi 50 mm, kolor RAL KONTENER POD BIURKO szt Kontener mobilny musi być wyposażony w obrotowe kółeczka z hamulcem na podłoże twarde, 2. Szuflady zaopatrzone w prowadnice rolkowe, 12

13 3. Szafki muszą być zabezpieczenie przed wypadaniem, 4. Kontener wyposażony w centralnie ryglowane szuflady. 5. Pierwsza szuflada musi być płytka na długopisy, środkowa wyższa na dokumenty, dolna szuflada przystosowana do teczek zawieszkowych formatu DIN A4 poziomo, 6. Płyty kontenera opłaszczowane w kolorze jesion, 7. Wymiary kontenera: szer.42 cmx gł.55cm x wys60cm 6. SZAFA ŻALUZJOWA szt Szafa ma mieć wymiary: szer.89cm x gł.69cm x wys.209 cm 2. Uchwyt i zamek w drzwiach umieszczony musi być z prawej strony (w obydwu częściach) 3. Szafa ma być podzielona na dwie równe części, w każdej musi znajdować się po trzy półki o gr.25 mm z możliwością regulacji ustawienia wysokości półek co 2 cm. 4. Plecy muszą być pełne-18mm, płyta wiórowa, kolor biały 5. Boki szafy wykonane w płyty wiórowej gr.20mm, kolor jesion 5. Drzwi żaluzjowe wykonane z wzmocnionego aluminium, kolor ALU System jezdny musi być wykonany z aluminium 7. Szafa musi posiadać zamki na klucz, 8. Kołki, podpórki pod półki muszą być wzmocnione. 7. SZAFA ŻALUZJOWA UBRANIOWA szt Wymiary szafy: szer50cm x gł.60cm x wys.209 cm 2. Uchwyt i zamek w drzwiach umieszczony musi być z lewej strony 3. U góry musi być umieszczona 1 półka (wysokość regulowana), pod nią musi byc drążek z 6 przesuwanymi haczykami z tworzywa 4. Plecy w szafie muszą być pełne-18mm, płyta wiórowa, kolor biały 5. Konstrukcja szafy musi być wykonana w płyty wiórowej gr.20mm, kolor jesion 6. Drzwi żaluzjowe wzmocnione wykonane z aluminium, kolor ALU System jezdny musi być wykonany z aluminium 8. Szafa musi posiadać zamek na klucz, szt.2 9. Kołki, podpórki pod półki muszą być wzmocnione 13

14 8. SZAFA ŻALUZJOWA WNĘKOWA 1 szt Szafa żaluzjowa wnękowa 2. Drzwi żaluzjowe musza otwierać się od środka na zewnątrz. 3. Uchwyt i zamek (2 szt w każdej części szafy) muszą być umieszczone pośrodku drzwiczek. 4. Szafka musi składać się z trzech niezależnych części a, b, c 5. Wymiary poszczególnych części szafy: a. Szer.107 cm x gł.62 cm x wys.120cm - grubość półek 2,5cm b. Szer.107 cm x gł.62 cm x wys 95cm - grubość półek 2,5cm c. Szer.107 cm x gł.62 cm x wys 85cm - grubość półek 2,5cm 6. Plecy tylnie pełne muszą być wykonane z płyty wiórowej 18mm, kolor biały 7. Korpusy-boki szaf muszą być wykonane z płyty wiórowej 2,5cm, kolor jesion 8. Drzwi żaluzjowe muszą być wzmocnione wykonane z aluminium, kolor jesion. 9. Kołki, podpórki pod półki muszą być wzmocnione. 10. System jezdny musi być wykonany z aluminium. 9. SZAFA ŻALUZJOWA WNĘKOWA 2 szt.1 1. Szafa żaluzjowa wnękowa 2. Drzwi żaluzjowe muszą się otwierać -przesuwać od środka na zewnątrz 3. Uchwyt i zamek (2 szt w każdej części szafy) umieszczony musi być pośrodku drzwiczek 4. Szafka musi się składać się z trzech niezależnych części a, b, c 5. Wymiary poszczególnych części szafy: d. 152 cm x 62 cm x 120cm - grubość półek 2,5cm e. 152 cm x 62 cm x 95cm - grubość półek 2,5cm f. 152 cm x 62 cm x 85cm 14

15 - grubość półek 2,5cm 6. Plecy tylnie pełne muszą być wykonane z płyty wiórowej 18mm, kolor biały. 7. Korpusy-boki szaf muszą być wykonane z płyty wiórowej 2,5cm, kolor jesion 8. Drzwi żaluzjowe wzmocnione muszą być wykonane z aluminium, kolor jesion 9. W części b po lewej stronie znajdować musi się wycięcie pod zlew. Po prawej stronie umieszczona będzie zmywarka o wymiarach 85x60x Cały blat pod zlewem musi być wykonany z płyty wiórowej w kolorze jesion. Blat długości 152 cm szerokości 61cm grubość 2,8 cm. Blat opłaszczowany musi być strukturą nie przepuszczającą wody. Zlew musi być zabezpieczony przed przeciekaniem wody. 11. Kołki, podpórki pod półki muszą być wzmocnione. 12. System jezdny musi być wykonany z aluminium. 10. SZAFA Z DRZWIAMI PRZESUWNYMI 1 szt Drzwi przesuwane muszą być wykonane w technologii drzwi nachodzących na siebie wzajemnie- w systemie sevroll lub równoważnym 2. Szafka składać musi się z dwóch niezależnych części oznaczonych na rysunku jako a i b 2.1. Szafka musi mieć wymiar: a szer 88cm xgł.32cm x wys.120cm - ilość półek wiszących w części a - 2 szt - półki 25mm - kołki i podpórki pod półki muszą być wzmocnione 2.2. Wymiary szafki b szer 88cm x głęb. 32cm x wys.160cm - szafka z półkami co 40 cm - otwory wentylacyjne stand. fi 20 szt 3 - szyny muszą być aluminiowe - dolne wózki drzwi muszą być umieszczone na łożyskach - plecy tylne pełne m Usza być wykonane z płyty wiórowej 3,2 mm, kolor biały - szafki musza mieć po jednym zamku na skrzydło (2 klucze) - nóżki zwykłe 3 cm (plastik) - korpusy szaf y wykonany musi być z płyty wiórowej 18 mm w kolorze jesion 3. Płyta wiórowa wiórowej 18 mm lub 3,2 mm 4. Płyta korpusu, drzwiczek, półek musi być opłaszczowana w kolorze jesion. 5. Ranty muszą być oklejone PCV 2 mm w kolorze jesion 15

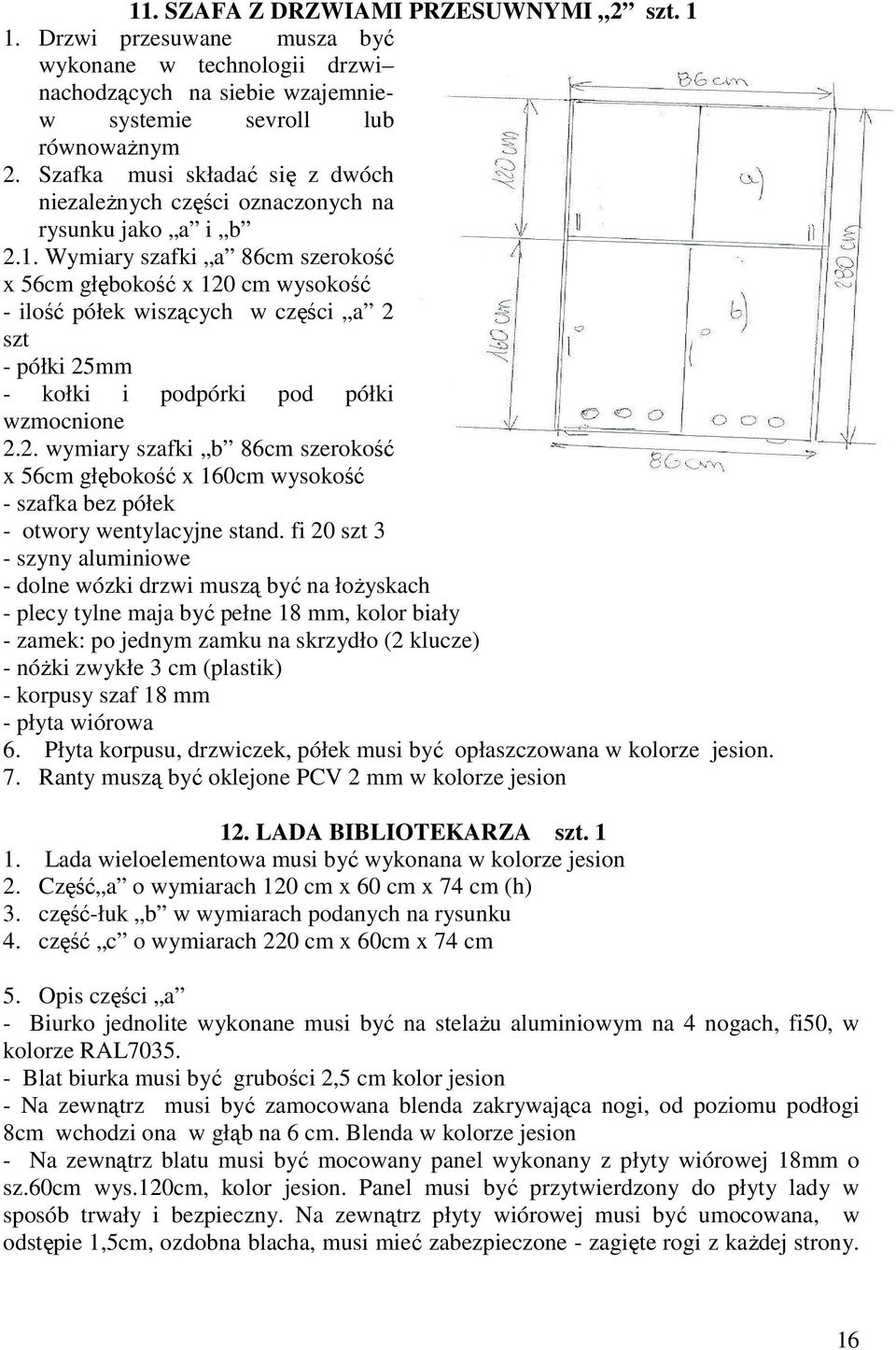

16 11. SZAFA Z DRZWIAMI PRZESUWNYMI 2 szt Drzwi przesuwane musza być wykonane w technologii drzwi nachodzących na siebie wzajemniew systemie sevroll lub równoważnym 2. Szafka musi składać się z dwóch niezależnych części oznaczonych na rysunku jako a i b 2.1. Wymiary szafki a 86cm szerokość x 56cm głębokość x 120 cm wysokość - ilość półek wiszących w części a 2 szt - półki 25mm - kołki i podpórki pod półki wzmocnione 2.2. wymiary szafki b 86cm szerokość x 56cm głębokość x 160cm wysokość - szafka bez półek - otwory wentylacyjne stand. fi 20 szt 3 - szyny aluminiowe - dolne wózki drzwi muszą być na łożyskach - plecy tylne maja być pełne 18 mm, kolor biały - zamek: po jednym zamku na skrzydło (2 klucze) - nóżki zwykłe 3 cm (plastik) - korpusy szaf 18 mm - płyta wiórowa 6. Płyta korpusu, drzwiczek, półek musi być opłaszczowana w kolorze jesion. 7. Ranty muszą być oklejone PCV 2 mm w kolorze jesion 12. LADA BIBLIOTEKARZA szt Lada wieloelementowa musi być wykonana w kolorze jesion 2. Część a o wymiarach 120 cm x 60 cm x 74 cm (h) 3. część-łuk b w wymiarach podanych na rysunku 4. część c o wymiarach 220 cm x 60cm x 74 cm 5. Opis części a - Biurko jednolite wykonane musi być na stelażu aluminiowym na 4 nogach, fi50, w kolorze RAL Blat biurka musi być grubości 2,5 cm kolor jesion - Na zewnątrz musi być zamocowana blenda zakrywająca nogi, od poziomu podłogi 8cm wchodzi ona w głąb na 6 cm. Blenda w kolorze jesion - Na zewnątrz blatu musi być mocowany panel wykonany z płyty wiórowej 18mm o sz.60cm wys.120cm, kolor jesion. Panel musi być przytwierdzony do płyty lady w sposób trwały i bezpieczny. Na zewnątrz płyty wiórowej musi być umocowana, w odstępie 1,5cm, ozdobna blacha, musi mieć zabezpieczone - zagięte rogi z każdej strony. 16

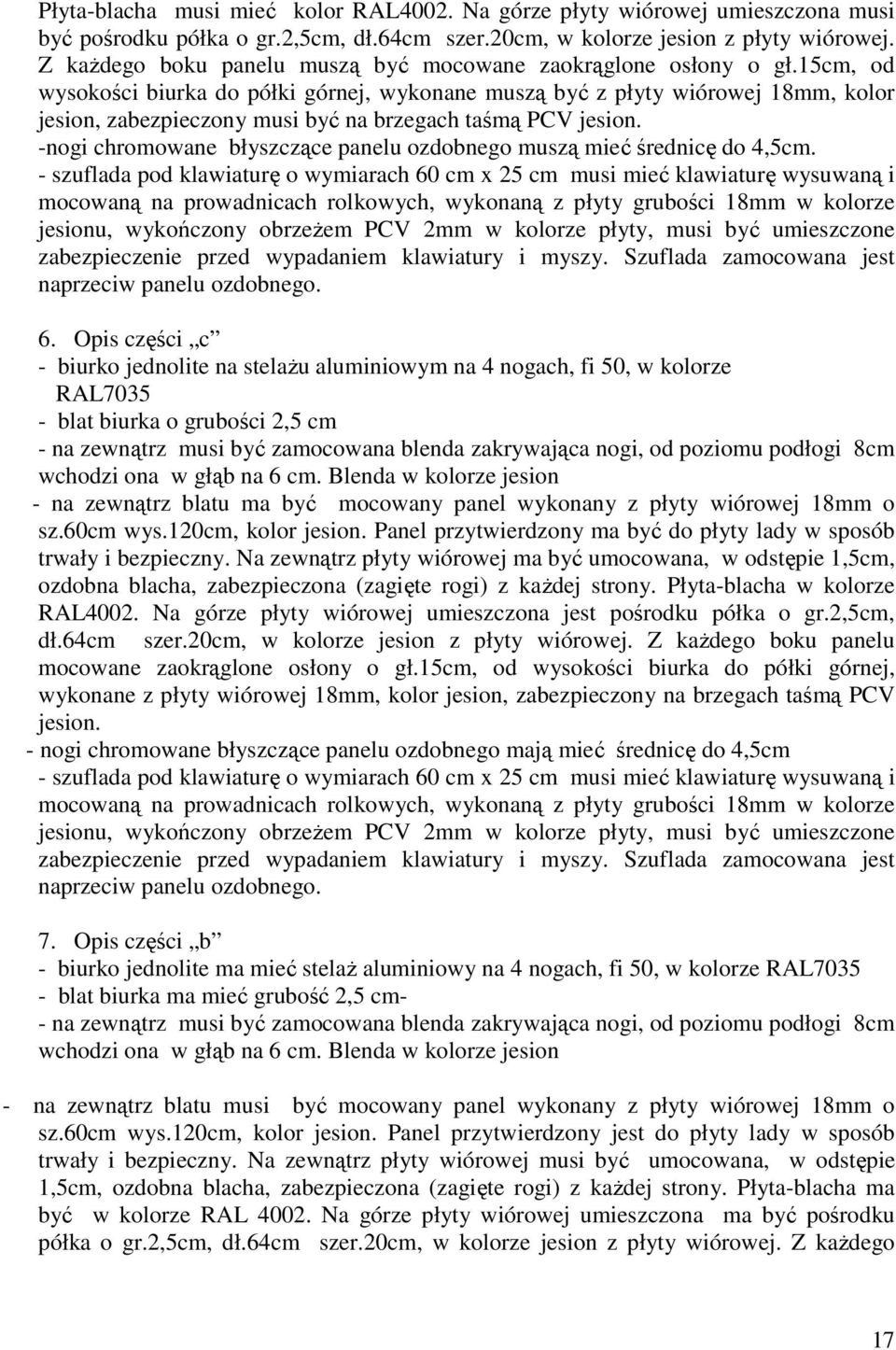

17 Płyta-blacha musi mieć kolor RAL4002. Na górze płyty wiórowej umieszczona musi być pośrodku półka o gr.2,5cm, dł.64cm szer.20cm, w kolorze jesion z płyty wiórowej. Z każdego boku panelu muszą być mocowane zaokrąglone osłony o gł.15cm, od wysokości biurka do półki górnej, wykonane muszą być z płyty wiórowej 18mm, kolor jesion, zabezpieczony musi być na brzegach taśmą PCV jesion. -nogi chromowane błyszczące panelu ozdobnego muszą mieć średnicę do 4,5cm. - szuflada pod klawiaturę o wymiarach 60 cm x 25 cm musi mieć klawiaturę wysuwaną i mocowaną na prowadnicach rolkowych, wykonaną z płyty grubości 18mm w kolorze jesionu, wykończony obrzeżem PCV 2mm w kolorze płyty, musi być umieszczone zabezpieczenie przed wypadaniem klawiatury i myszy. Szuflada zamocowana jest naprzeciw panelu ozdobnego. 6. Opis części c - biurko jednolite na stelażu aluminiowym na 4 nogach, fi 50, w kolorze RAL blat biurka o grubości 2,5 cm - na zewnątrz musi być zamocowana blenda zakrywająca nogi, od poziomu podłogi 8cm wchodzi ona w głąb na 6 cm. Blenda w kolorze jesion - na zewnątrz blatu ma być mocowany panel wykonany z płyty wiórowej 18mm o sz.60cm wys.120cm, kolor jesion. Panel przytwierdzony ma być do płyty lady w sposób trwały i bezpieczny. Na zewnątrz płyty wiórowej ma być umocowana, w odstępie 1,5cm, ozdobna blacha, zabezpieczona (zagięte rogi) z każdej strony. Płyta-blacha w kolorze RAL4002. Na górze płyty wiórowej umieszczona jest pośrodku półka o gr.2,5cm, dł.64cm szer.20cm, w kolorze jesion z płyty wiórowej. Z każdego boku panelu mocowane zaokrąglone osłony o gł.15cm, od wysokości biurka do półki górnej, wykonane z płyty wiórowej 18mm, kolor jesion, zabezpieczony na brzegach taśmą PCV jesion. - nogi chromowane błyszczące panelu ozdobnego mają mieć średnicę do 4,5cm - szuflada pod klawiaturę o wymiarach 60 cm x 25 cm musi mieć klawiaturę wysuwaną i mocowaną na prowadnicach rolkowych, wykonaną z płyty grubości 18mm w kolorze jesionu, wykończony obrzeżem PCV 2mm w kolorze płyty, musi być umieszczone zabezpieczenie przed wypadaniem klawiatury i myszy. Szuflada zamocowana jest naprzeciw panelu ozdobnego. 7. Opis części b - biurko jednolite ma mieć stelaż aluminiowy na 4 nogach, fi 50, w kolorze RAL blat biurka ma mieć grubość 2,5 cm- - na zewnątrz musi być zamocowana blenda zakrywająca nogi, od poziomu podłogi 8cm wchodzi ona w głąb na 6 cm. Blenda w kolorze jesion - na zewnątrz blatu musi być mocowany panel wykonany z płyty wiórowej 18mm o sz.60cm wys.120cm, kolor jesion. Panel przytwierdzony jest do płyty lady w sposób trwały i bezpieczny. Na zewnątrz płyty wiórowej musi być umocowana, w odstępie 1,5cm, ozdobna blacha, zabezpieczona (zagięte rogi) z każdej strony. Płyta-blacha ma być w kolorze RAL Na górze płyty wiórowej umieszczona ma być pośrodku półka o gr.2,5cm, dł.64cm szer.20cm, w kolorze jesion z płyty wiórowej. Z każdego 17

18 boku panelu mocowane mają być zaokrąglone osłony o gł.15cm, od wysokości biurka do półki górnej, wykonane z płyty wiórowej 18mm, kolor jesion, zabezpieczony na brzegach taśmą PCV 2 mm jesion. -nogi chromowane błyszczące panelu ozdobnego mają mieć średnicę do 4,5cm - szuflada pod klawiaturę o wymiarach 60 cm x 25 cm musi mieć klawiaturę wysuwaną i mocowaną na prowadnicach rolkowych, wykonaną z płyty grubości 18mm w kolorze jesionu, wykończony obrzeżem PCV 2mm w kolorze płyty, musi być umieszczone zabezpieczenie przed wypadaniem klawiatury i myszy. Szuflada zamocowana jest naprzeciw panelu ozdobnego. - elementy po złożeniu maja być połączone pomiędzy sobą śrubami ozdobnymi aby stanowiły jedną całość, 18

19 19

20 8. 20

21 Rysunek panelu ozdabiającego (RAL4002) 13. BIURKO BIBLIOTEKARZA szt Blat ma być obustronnie laminowany o wymiarach 120 cm x 60 cm x 80 cm (h) z płyty wiórowej w kolorze jesion 2. Ścięcie/zaokrąglenie wszystkich rogów ma być o maksymalnie 3 cm 3. Blat ma mieć grubość 2,5 cm 4. Okleina zabezpieczajaca brzegi ma być wykonana z PCV 2 mm kolor jesion 5. Blat ma być oparty na stelażu metalowym pod wymiar biurka 120 cm x 60 cm 6. Konstrukcja stelaża ma być (lekka) biegnąca pod blatem biurka po jego obwodzie, rama o grubości 30/18 mm 7. Stelaż m ma być dopasowany do konstrukcji (obwodu). 8. Nóżki fi 40, okrągłe, kolor RAL Stelaż ma mieć kolor RAL Szuflada pod klawiaturę o wymiarach 60 cm x 25 cm, ma mieć klawiaturę wysuwaną i mocowaną na prowadnicach rolkowych, wykonana ma być z płyty wiórowej grubości 18mm w kolorze jesionu, wykończony obrzeżem PCV 2mm w kolorze płyty, zabezpieczenie przed wypadaniem klawiatury i myszy 14. KONTENER szt Kontener mobilny musi być wyposażony w obrotowe kółeczka z hamulcem na podłoże twarde, 3. Szuflady zaopatrzone w prowadnice rolkowe, 4. Szafki muszą być zabezpieczenie przed wypadaniem, 5. Kontener wyposażony w centralnie ryglowane szuflady. 6. Pierwsza szuflada musi być płytka na długopisy, środkowa wyższa na dokumenty, dolna szuflada przystosowana do teczek zawieszkowych formatu DIN A4 poziomo, 7. Płyty kontenera opłaszczowane w kolorze jesion, 8. Wymiary kontenera: szer.42 cmx gł.55cm x wys60cm, płyta wiórowej 2cm. 21

22 15. BLAT POD KOMPUTERY NA SŁUPIE szt Wymiar wg rysunku 2. Koło wpisanemu być w kwadrat o boku 100cm 3. Nogi chromowane błyszczące mają mieć długość 100, średnica ma mieć 3cm, rozstawione maja być wg rysunku, 4. Blat ma mieć grubośc 3cm, i być w kolorze jesion 5. Przelotki okrągłe szt 4, montowane maja być po zainstalowaniu blatu, 6. Blat od strony słupa umocowany dodatkowymi wspornikami z płyty wiórowej szerokości 5 cm. od góry i dołu. 16. SZAFA GOSPODARCZA sz.1 1. Drzwi maja być przesuwane nachodzące na siebie wzajemnie- w systemie sevroll lub równoważnym 2. Szafka ma składać się z dwóch niezależnych części oznaczonych na rysunku jako a i b 3.1. Wymiary szafki a szer 96cm x gł.70cm x wys.100cm - ilość półek wiszących w części a 2 szt. - półki 25mm - kołki i podpórki pod półki maja być wzmocnione 3.2. Wymiary szafy b 96cm x gł.70cm x wys 200cm - szafa ma być oparta o stelażu aluminiowym h=10 cm, - szafa z półkami co 40 cm ma mieć możliwość regulacji wysokości - ilość półek wiszących w części b 5 szt 22

23 - kołki i podpórki pod półki maja być wzmocnione - szyny maja być aluminiowe - dolne wózki drzwi umieszczone na łożyskach - plecy tylne mają być pełne, płyta wiórowa 3,2 mm, kolor biały - Szafa ma mieć po jednym zamku na skrzydło (2 klucze) - korpusy szaf wykonane z płyty wiórowej 18 mm 4. Płyta wiórowa opłaszczowana ma być w kolorze jesionu. 16. MEBLE KUCHENNE Na zestaw składają się: Szafka szufladowa 40 szt Szafka szufladowa ma mieć wymiar w cm : 40 szerokości x 82 wysokości x ,0(gr.frontu) głębokości. Szafa składa się z 3 szuflad, przy czym ostatnia najniższa jest największa. 2. Korpus szafki ma być wykonany jest z płyty wiórowej laminowanej melaminą odporną na wilgoć, ciepło i zarysowania o gr.20 mm i łączony ma być za pomocą konfirmatów. Wszystkie widoczne wąskie płaszczyzny korpusu okleinowane są okleiną PCV w kolorze jesionu- 2mm. Front oraz boki szuflady wykonany ma być z płyty wiórowej o gr. 20 mm opłaszczowanej folią PCV w kolorze jesionu 2mm. Fronty maja nie zawierać żadnych wycięć ozdabiających. We frontach umocowane mają być uchwyty chromowane o długości 16 cm. 3. Ścianę tylną szafki ma stanowić płyta pilśniowa kolorze jesion okleinowana o gr. 3,2 mm mocowana do korpusu za pomocą gwoździ 4. Szafka ma stać na czterech nóżkach o regulowanej wysokości. W szufladach zastosowany ma zostać system METABOX lub identyczny. 5. Szuflady mają się poruszać na prowadnicach rolkowych wzmocnionych. Szafka szufladowa 60 - szt Szafka szufladowa ma mieć wymiar w cm : 60 szerokości x 82 wysokości x ,0(gr.frontu) głębokości. 2. Szafa składać się ma z 3 szuflad, przy czym ostatnia najniższa ma być największa. 3. Korpus szafki wykonany ma być z płyty wiórowej laminowanej melaminą odporną na wilgoć, ciepło i zarysowania o gr.20 mm i łączony jest za pomocą konfirmatów. Wszystkie widoczne wąskie płaszczyzny korpusu okleinowane mają być okleiną PCV w kolorze jesionu- 2mm 4.Front oraz boki szuflady wykonany ma być z płyty wiórowej o gr. 20 mm opłaszczowanej folią PCV w kolorze jesionu- 2mm. Fronty nie mają żadnych wycięć ozdabiających. We frontach umocowane uchwyty chromowane o długości 16 cm. 5.Ścianę tylną szafki ma być z płyty pilśniowej okleinowanej w kolorze jesion o gr. 3,2 mm mocowanej do korpusu za pomocą gwoździ. 6. Szafka ma stać na czterech nóżkach o regulowanej wysokości. W szufladach zastosowany jest system METABOX lub identyczny. 7.Szuflady poruszają się na prowadnicach rolkowych wzmocnionych. Szafka szufladowa 80 - szt. 1 23

24 1. Szafka szufladowa ma mieć wymiary w cm : 80 szerokości x 82 wysokości x ,0 (gr.frontu) głębokości. 2. Szafa składać się ma z 3 szuflad, przy czym ostatnia najniższa ma być największa. 3. Korpus szafki wykonany ma być z płyty wiórowej laminowanej melaminą odporną na wilgoć, ciepło i zarysowania o gr.20 mm i łączony ma być za pomocą konfirmatów. Wszystkie widoczne wąskie płaszczyzny korpusu okleinowane są okleiną PCV w kolorze jesionu- 2mm 4. Front oraz boki szuflady wykonany ma być z płyty wiórowej o gr. 20 mm opłaszczowanej folią PCV w kolorze jesionu - 2mm. Fronty nie maja zawierać żadnych wycięć ozdabiających. We frontach umocowane uchwyty chromowane o długości 16 cm. 5. Ścianę tylną szafki stanowi płyta pilśniowa okleinowana o gr. 3,2 mm mocowana do korpusu za pomocą gwoździ. 6. Szafka stoi na czterech nóżkach regulowanej wysokości. W szufladach zastosowany jest system METABOX lub identyczny. 7. Szuflady mają poruszać się na prowadnicach rolkowych wzmocnionych. Blaty: kolor jesion 1. Blat dopasowany ma być do kuchenki elektrycznej o wysokości 85cm. Po 2 bokach ( dłuższym i po lewej stronie) listwy zabezpieczające metalowe. Wymiar blatu :długość 80 x szerokość60x grubość 2,8mm 2. Blat dopasowany ma być do kuchenki elektrycznej o wysokości 85cm.. Po 2 bokach ( dłuższym i po prawej stronie) listwy zabezpieczające metalowe. Wymiar blatu :długość 123 x szerokość60x grubość 2,8mm Szafka pod zlew "60" - szt Korpus szafki wykonany ma być z płyty wiórowej laminowanej melaminą odporną na wilgoć, ciepło i zarysowania o gr.20 mm i łączony ma być za pomocą konfirmatów. Wszystkie widoczne wąskie płaszczyzny korpusu okleinowane są okleiną PCV w kolorze jesionu- 2mm. 2. Front oraz boki wykonany ma być z płyty wiórowej o gr. 20 mm opłaszczowanej folią PCV w kolorze jesionu- 2mm. Fronty nie maja zawierać żadnych wycięć ozdabiających. We frontach umocowane uchwyty chromowane o długości 16 cm. Szafka stoi na czterech stopkach PCV o regulowanej wysokości. 3. Wymiary w cm.: szerokość 60xwysokość 82 x głębokość 52+ 2(gr.frontu) Zlew będzie dostępny dla wykonawcy aby możliwe było wykonanie otworu. Blat: kolor jesion 1. Blat dopasowany ma być do zmywarki z wykonanym otworem zlewowym zabezpieczonym przed przesiąkaniem wody. Wymiary blatu mają mieć:długość122 x szerokość60x grubość 2,8mm Szafy wiszące: Szafka wisząca "40"- szt Korpus szafki wykonany ma być z płyty wiórowej laminowanej melaminą odporną na wilgoć, ciepło i zarysowania o gr.20 mm i łączony ma być za pomocą konfirmatów. 24

25 Wszystkie widoczne wąskie płaszczyzny korpusu okleinowane maja być okleiną PCV w kolorze jesionu- 2mm 2. Front oraz boki wykonany ma być z płyty wiórowej o gr. 20 mm opłaszczowanej folią PCV w kolorze jesionu- 2mm. Fronty nie maja zawierać żadnych wycięć ozdabiających. We frontach umocowane uchwyty chromowane o długości 16 cm. 3.Ścianę tylną szafki stanowić ma płyta pilśniowa okleinowana o gr. 3,2 mm mocowana do korpusu za pomocą gwoździ. 4.Szafkę umocowana ma być za pomocą regulowanych wieszaków, do specjalnych listew metalowych dołączonych w komplecie. 5. Szafka zawiera dwie półki opłaszczowane folią PCV w kolorze jesion grubości 20mm, zawieszone na wzmocnionych podpórkach metalowych Dane techniczne: Wymiary gabarytowe: -szerokość 400 mm -wysokość 600 mm -głębokość 300 mm + 20 mm (gr.frontu) Szafka wisząca "80" - szt Korpus szafki wykonany ma być z płyty wiórowej laminowanej melaminą odporną na wilgoć, ciepło i zarysowania o gr.20 mm i łączony ma być za pomocą konfirmatów. Wszystkie widoczne wąskie płaszczyzny korpusu okleinowane maja być okleiną PCV w kolorze jesionu- 2mm 2. Front oraz boki wykonany ma być z płyty wiórowej o gr. 20 mm opłaszczowanej folią PCV w kolorze jesionu- 2mm. Fronty nie maja zawierać żadnych wycięć ozdabiających. We frontach umocowane uchwyty chromowane o długości 16 cm. 3.Ścianę tylną szafki stanowić ma płyta pilśniowa okleinowana o gr. 3,2 mm mocowana do korpusu za pomocą gwoździ. 4.Szafkę umocowana ma być za pomocą regulowanych wieszaków, do specjalnych listew metalowych dołączonych w komplecie. 5. Szafka zawiera dwie półki opłaszczowane folią PCV w kolorze jesion Dane techniczne: Wymiary gabarytowe: -szerokość 800 mm -wysokość 6000 mm -głębokość 300 mm + 20 mm (gr.frontu) Szafka wisząca "60"- szt Korpus szafki wykonany ma być z płyty wiórowej laminowanej melaminą odporną na wilgoć, ciepło i zarysowania o gr.20 mm i łączony ma być za pomocą konfirmatów. Wszystkie widoczne wąskie płaszczyzny korpusu okleinowane maja być okleiną PCV w kolorze jesionu- 2mm 2. Front oraz boki wykonany ma być z płyty wiórowej o gr. 20 mm opłaszczowanej folią PCV w kolorze jesionu- 2mm. Fronty nie maja zawierać żadnych wycięć ozdabiających. We frontach umocowane uchwyty chromowane o długości 16 cm. 25

26 3.Ścianę tylną szafki stanowić ma płyta pilśniowa okleinowana o gr. 3,2 mm mocowana do korpusu za pomocą gwoździ. 4.Szafkę umocowana ma być za pomocą regulowanych wieszaków, do specjalnych listew metalowych dołączonych w komplecie. 5. Szafka zawiera dwie półki opłaszczowane folią PCV w kolorze jesion Dane techniczne: Wymiary gabarytowe: -szerokość 600 mm -wysokość 6000 mm -głębokość 300 mm + 20 mm (gr.frontu) Szafka wisząca "60" pod pochłaniacz - szt. 1 Wymiary urządzenia pochłaniającego podane zostaną w terminie uzgodnionym z wykonawcą 1.Szafka przeznaczona ma być pod pochłaniacz. Korpus szafki wykonany ma być z płyty wiórowej laminowanej melaminą odporną na wilgoć, ciepło i zarysowania o gr.20 mm i łączony jest za pomocą konfirmatów. Wszystkie widoczne wąskie płaszczyzny korpusu okleinowane maja być okleiną PCV w kolorze jesionu- 2mm 2. Front oraz boki wykonany jest z płyty wiórowej o gr. 20 mm opłaszczowanej folią PCV w kolorze jesionu- 2mm. Front nie mają zawierać żadnych wycięć ozdabiających. We frontach umocowane uchwyty chromowane o długości 16 cm. 3.Ścianę tylną szafki stanowić ma płyta pilśniowa okleinowana o gr. 3,2 mm mocowana do korpusu za pomocą gwoździ. 4.Szafkę umocuje się za pomocą regulowanych wieszaków, do specjalnych listew metalowych dołączonych w komplecie. Wymiary gabarytowe szafki : -szerokość 600 mm -wysokość 400 mm -głębokość 300 mm + 20 mm (gr.frontu) Szafka wisząca "60" witryna szt Korpus szafki wykonany ma być z płyty wiórowej laminowanej melaminą odporną na wilgoć, ciepło i zarysowania o gr.20 mm i łączony jest za pomocą konfirmatów. Wszystkie widoczne wąskie płaszczyzny korpusu mają być okleinowane okleiną PCV w kolorze jesionu- 2mm 2. Front oraz boki wykonany ma być z płyty wiórowej o gr. 20 mm opłaszczowanej folią PCV w kolorze jesionu- 2mm. 3. Front ma zawierać gładką szybę matową. Szyba mocowana ma być do frontu za pomocą metalowo-plastikowych zacisków zabezpieczających przed wypadnięciem. We frontach maja być umocowane uchwyty chromowane o długości 16 cm, po środku frontu w odległości 4 od rantu. Szyba ma zawierać się w 3/4 wielkości drzwiczek. 3.Ścianę tylną szafki stanowi płyta pilśniowa okleinowana o gr. 3,2 mm mocowana do korpusu za pomocą gwoździ. 26

27 4.Szafkę mocuje się za pomocą regulowanych wieszaków, do specjalnych listew metalowych dołączonych w komplecie. 5. Szafka zawiera jedną półkę opłaszczowaną folią PCV w kolorze jesion grubości 2mm, zawieszone maja być na wzmocnionych podpórkach metalowych Dane techniczne: Wymiary gabarytowe: -szerokość 600 mm -wysokość 400 mm -głębokość 300 mm + 20 mm (gr.frontu) Szafka wisząca "40" witryna szt Korpus szafki wykonany ma być z płyty wiórowej laminowanej melaminą odporną na wilgoć, ciepło i zarysowania o gr.20 mm i łączony jest za pomocą konfirmatów. Wszystkie widoczne wąskie płaszczyzny korpusu okleinowane maja być okleiną PCV w kolorze jesionu- 2mm 2. Front oraz boki wykonany ma być z płyty wiórowej o gr. 20 mm opłaszczowanej folią PCV w kolorze jesionu- 2mm. 3. Front zawierać ma gładką szybę matową. Szyba mocowana jest do frontu za pomocą metalowo-plastikowych zacisków zabezpieczających przed wypadnięciem. We frontach umocowane mają być uchwyty chromowane o długości 16 cm, po środku frontu w odległości 4 od rantu. Szyba ma zawierać się w 3/4 wielkości drzwiczek. 3.Ścianę tylną szafki stanowić ma płyta pilśniowa okleinowana o gr. 3,2 mm mocowana do korpusu za pomocą gwoździ. 4.Szafkę mocować się ma za pomocą regulowanych wieszaków, do specjalnych listew metalowych dołączonych w komplecie. 5. Szafka zawierać ma jedną półkę opłaszczowaną folią PCV w kolorze jesion grubości 20mm, zawieszone na wzmocnionych podpórkach metalowych Dane techniczne: Wymiary gabarytowe: -szerokość 400 mm -wysokość 4000 mm -głębokość 300 mm + 20 mm (gr.frontu) Szafka wisząca "80" witryna- szt Korpus szafki wykonany ma być z płyty wiórowej laminowanej melaminą odporną na wilgoć, ciepło i zarysowania o gr.20 mm i łączony jest za pomocą konfirmatów. Wszystkie widoczne wąskie płaszczyzny korpusu okleinowane mają być okleiną PCV w kolorze jesionu- 2mm 2. Front oraz boki wykonany ma być z płyty wiórowej o gr. 20 mm opłaszczowanej folią PCV w kolorze jesionu- 2mm. 3. Front zawiera gładką szybę matową. Szyba mocowana ma być do frontu za pomocą metalowo-plastikowych zacisków zabezpieczających przed wypadnięciem. We frontach umocowane uchwyty chromowane o długości 16 cm, po środku frontu w odległości 4 od rantu. Szyba ma zawierać się w 3/4 wielkości drzwiczek. 27

28 3.Ścianę tylną szafki stanowić ma płyta pilśniowa okleinowana o gr. 3,2 mm mocowana do korpusu za pomocą gwoździ. 4.Szafkę mocować ma się za pomocą regulowanych wieszaków, do specjalnych listew metalowych dołączonych w komplecie. 5. Szafka zawierać ma jedną półkę opłaszczowaną folią PCV w kolorze jesion grubości 20mm, zawieszone na wzmocnionych podpórkach metalowych Dane techniczne: Wymiary gabarytowe: -szerokość 800 mm -wysokość 400 mm -głębokość 300 mm + 20 mm (gr.frontu) 18. BIURKO BIBLIOTEKARZA szt 1 - Biurko prostokątne oparte ma być na 4 nogach, blat obustronnie laminowany o wymiarach z płyty wiórowej, grubość blatu 2,5 cm, okleina PCV 2 mm w kolorze jesion - Przelotka ma być zainstalowana w blacie biurka do prowadzenia kabli, - Wspornik pod komputer mają być w zabudowie rastrowej. - Nóżki fi 40, okrągłe, kolor RAL Szuflada pod klawiaturę o wymiarach 60 cm x 25 cm. Klawiatura ma być wysuwana i mocowana na prowadnicach rolkowych, szuflada ma być wykonana z płyty grubości 18mm w kolorze jesionu, wykończony obrzeżem PCV2mm w kolorze płyty, zabezpieczenie przed wypadaniem klawiatury i myszy - wymiary biurka: dł/szer/wys: 110/70/75 - kolor klon jasny lub jesion 19. KONTENER MOBILNY szt 1 - Kontener mobilny ma mieć 4 szuflady ( 1 piórnik+3szuflady- w tym 1 zawieszka na teczki wiszące) - Kontener ma mieć centralny zamek - Wymiary kontenera dł/szer/wys: 60/43/72 - Płyta wiórowa opłaszczowana w okładzinie koloru klon jasny lub jesion 20. SZAFA METALOWA ŻALUZJOWA szt 2 - Metalowa szafa aktowa z drzwiami żaluzjowymi ma mieć drzwi żaluzjowe otwierające się całkowicie, chowając się w podwójnym korpusie szafy. - Ilość półek: 4 - Pojemność szafy ma stanowić 5 rzędów segregatorów - Wymiary szafy mają być następujące dł/szer/wys: 800/43/ Kolor szafy ma mieć odcień RAL SZAFA METALOWA ŻALUZJOWA szt 1 - Metalowa szafa aktowa z drzwiami żaluzjowymi ma mieć drzwi żaluzjowe otwierające się całkowicie, chowając się w podwójnym korpusie szafy. 28

29 - Ilość półek: 4 - Pojemność szafy ma stanowić 5 rzędów segregatorów - Wymiary szafy maja być następujące dł/szer/wys: 600/43/ Kolor szafy ma mieć odcień RAL BLAT KOMPUTEROWY szt 1 Nogi chromowane błyszczące mają mieć następujące parametry długość 71cm, nogi okrągłe średnicy 7cm, Nogi w blacie maja być rozmieszczone co 160 cm, Blat z płyty wiórowej o grubości 3cm, okleina PCV 2 mm ma mieć kolor buk naturalny Przelotki maja być okrągłe i zamontowane co 80 cm ( wg pomiaru), Wsporniki pod komputer w ilości 8 sztuk maja być zabezpieczeniem komputera przed wypadnięciem od tyłu w zabudowie rastrowej chromowej Wymiary mają dł/szer/wys: 640/70/ BLAT KOMPUTEROWY szt1 Nogi chromowane błyszczące mają mieć następujące parametry długość 71cm, nogi okrągłe średnicy 7cm, Nogi w blacie maja być rozmieszczone co 140 cm, Blat z płyty wiórowej o grubości 3cm, okleina PCV 2 mm ma mieć kolor buk naturalny Przelotki maja być okrągłe i zamontowane co 70 cm ( wg pomiaru), Wsporniki pod komputer w ilości 8 sztuk maja być zabezpieczeniem komputera przed wypadnięciem od tyłu w zabudowie rastrowej chromowej Wymiary mają dł/szer/wys: 560/70/ KONTENER MOBILNY szt 1 - Kontener mobilny ma mieć 3 szuflady (piórnik+2szuflady) Kontener ma mieć centralny zamkek - Wymiary dł/szer/wys: 42/55/60 Kontener wykonany ma być z płyty wiórowej 18 mm w kolorze buk naturalny. 25. LADA BIBLIOTEKARZA szt 1 Nogi okrągłe chromowane błyszczące lady mają mieć długość 71, średnica ich ma mieć 3cm Blat z płyty wiórowej ma mieć grubość 3cm, w kolorze buk naturalny. W blacie zainstalowana ma być przelotka okrągła. Wspornik chromowany umieszczony pod blatem zabezpieczać ma komputer od tyłu przed wypadnięciem i być wykonany w zabudowie rastrowej. Na zewnątrz płyty przedniej osłaniającej z wiórowej w kolorze buk naturalny ma być umocowana, w odstępie 1,5cm, ozdobna blacha, zabezpieczona (zagięte rogi) z każdej strony. Ozdobna blacha w kolorze RAL4002. Na górze płyty wiórowej opłaszczowanej z każdej strony w kolorze buk naturalny umieszczona ma być pośrodku półka o wymiarach gr.2,5cm, dł.60cm szer.20cm, w kolorze buk naturalny z płyty wiórowej. Wymiary biurka maja mieć dł. 110cm,gł. 60, wys

30 Wymiary panelu ozdobnego i osłony płyty wiórowej mają wynieść licząc od podłogi do półki górnej 120cm ( w tym stopki 8cm). Rysunek techniczny: Rysunek panelu ozdabiającego (RAL4002) 26. BIURKO szt 2 Nogi blatu chromowane matowa okrągłe fi 50 Blat ma mieć grubość 3cm, okleina PCV 2 mm w kolorze klon jasny Przelotka kablowa w blacie biurka ma być wykonana w momencie montażu. Wsporniki chromowe matowe pod komputer z zabezpieczeniem od tyłu w zabudowie rastrowej. Osłona rastrowa na monitor oraz zabudowa rastrowa po prawej lub w wypadku 2 biurka po lewej stronie i w obydwu przypadkach po długość i szerokości biurka (montowana pod blatem). Wykonana ma być z blachy chromowanej matowej. Biurko ma mieć kolor klon jasny Wymiary dł/szer/wys: 120/80/74 30

31 27. DOSTAWKA DO BIUREK szt 1 Dostawka biurka gabinetowego ma mieć blat wycięty po łuku i zaokrąglone narożniki. Blat z płyty wiórowej grubości 3 cm. w kolorze klon jasny. Dwie nogi chromowane błyszczące okrągłe fi 50,umocowane maja być w odległości 25 cm od brzegu biurka. Wymiary dostawki mają wynosić dł/szer/wys: 160/50/74. Dostawka ma być mocowana w sposób trwały do blatu biurek przylegających. 28. KONTENER szt 2 Szuflady kontenera maja być wykonane na prowadnicach kulkowych o podwójnym wysuwie, z zabezpieczeniem przed wypadaniem. Kontener musi być wyposażony w ceentralne ryglowanie szuflad, Pierwsza szuflada ma być płytka na długopisy, środkowa wyższa na dokumenty, dolna szuflada przystosowana do teczek zawieszkowych formatu DIN A4 poziomo Wymiary mają wynosić dł/szer/wys: 42/55/62 Kontener wykonny ma być z płyty wiórowej opłaszczowanej w kolorze klon jasny. 29. SZAFA ŻALUZJOWA szt. 3 Metalowa szafa aktowa z drzwiami metalowymi ma mieć drzwi żaluzjowe otwierające się całkowicie, chowając się w podwójnym korpusie szafy. Szafa zawiera półek 4 szt, pojemność szafy to 5 rzędów segregatorów. W drzwiach ma być zamontowany zamek cylindryczny z 2 kluczykami, Wewnątrz szafy maja być przestawne metalowe półki o nośności 50 kg, Korpus szafy ma być wykonany z dwóch warstw blachy stalowej. Wymiary szafy maja mieć dł/szer/wys: 1000/420/1980. Szafa ma mieć kolor klonu. 30. SZAFA ŻALUZJOWA szt. 1 Metalowa szafa aktowa z drzwiami metalowymi ma mieć drzwi żaluzjowe otwierające się całkowicie, chowając się w podwójnym korpusie szafy. Szafa zawiera półek 4 szt, pojemność szafy to 5 rzędów segregatorów. W drzwiach ma być zamontowany zamek cylindryczny z 2 kluczykami, Wewnątrz szafy maja być przestawne metalowe półki o nośności 50 kg, Korpus szafy ma być wykonany z dwóch warstw blachy stalowej. Wymiary szafy maja mieć dł/szer/wys: 800/420/1980. Szafa ma mieć kolor klonu. Warunki dla wykonawcy Wykonawca jest odpowiedzialny, za jakość wykonania mebli oraz za ich zgodność w ramach nadzoru autorskiego i sztuki stolarskiej. W ramach nadzoru autorskiego Biblioteka Publiczna im. Jana Pawła II w dzielnicy Rembertów ma możliwość doprecyzowywania kolorystyki i detali wykonawczych kluczowych elementów zamówienia. Wykonawca ponosi odpowiedzialność za spełnienie wymagań ilościowych i jakościowych materiałów dostarczanych Zamawiającemu. W ramach przedmiotu zamówienia Wykonawca zapewni transport mebli do siedziby Zamawiającego, wniesienie 31

32 mebli do wskazanych pomieszczeń. W przypadku dostarczenia mebli wymagających montażu Wykonawca zagwarantuje ich złożenie w miejscu użytkowania. Wykonawca zapewni również dopasowanie mebli (stabilizację, wypoziomowanie) na miejscu. Pomiary Wykonawca ponosi odpowiedzialność za dokładne pobranie pomiarów w miejscu realizacji Zamówienia. Następstwa błędu spowodowanego przez Wykonawcę w wytyczeniu i wyznaczeniu pomiarów zostaną poprawione przez Wykonawcę na własny koszt. 32
