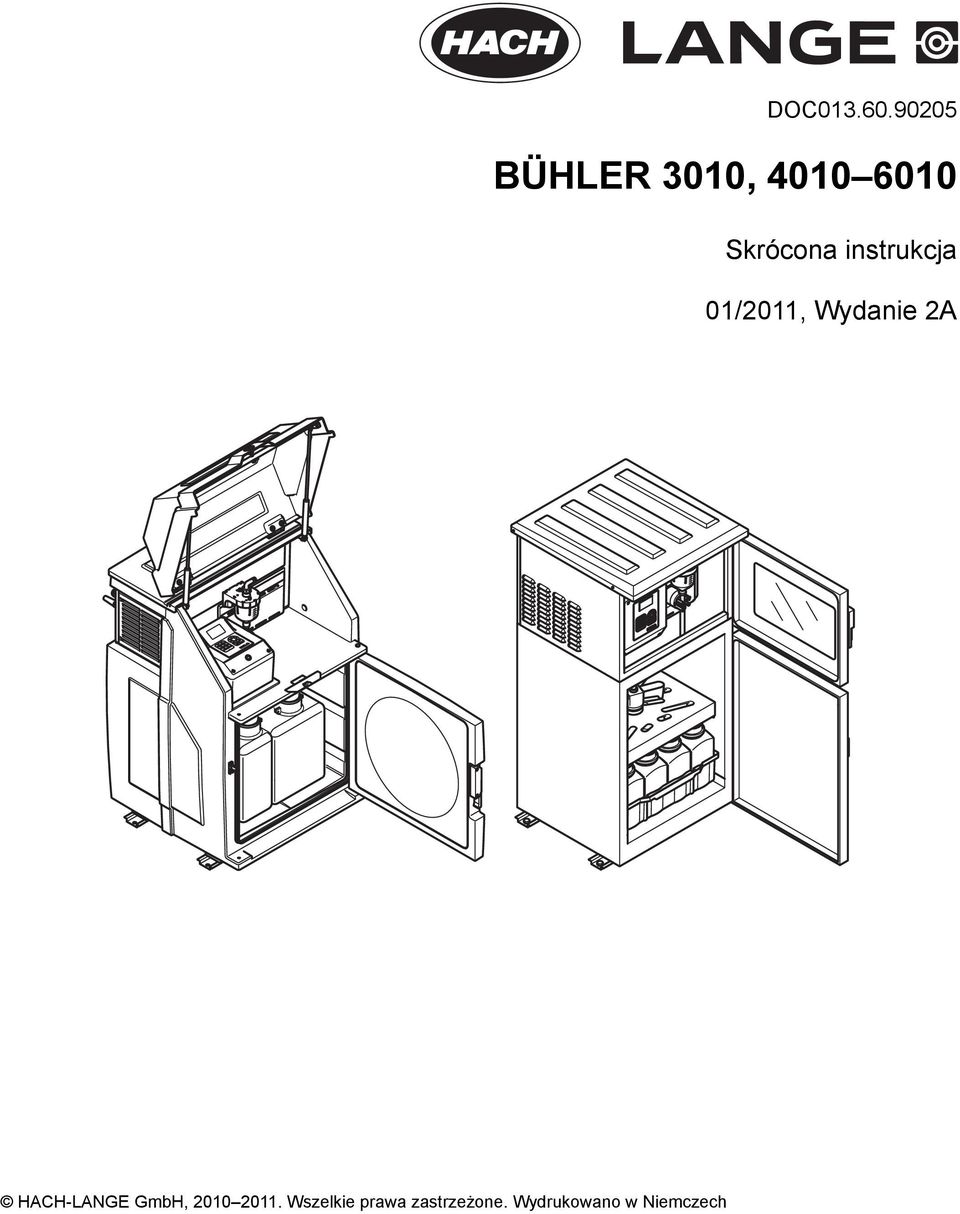

1 DOC BÜHLER 3010, Skrócona instrukcja 01/2011, Wydanie 2A HACH-LANGE GmbH, Wszelkie prawa zastrzeżone. Wydrukowano w Niemczech

2

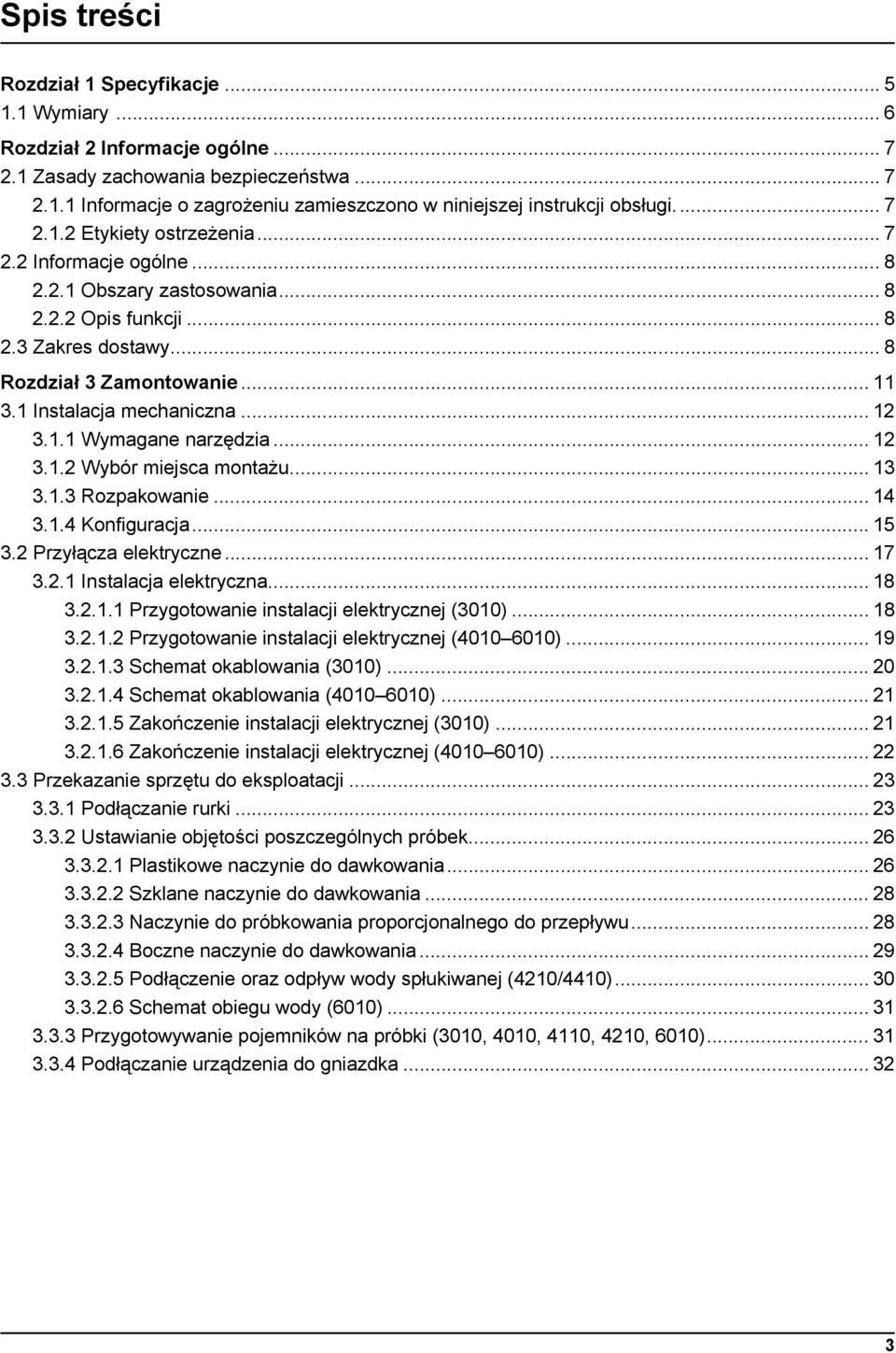

3 Spis treści Rozdział 1 Specyfikacje Wymiary... 6 Rozdział 2 Informacje ogólne Zasady zachowania bezpieczeństwa Informacje o zagrożeniu zamieszczono w niniejszej instrukcji obsługi Etykiety ostrzeżenia Informacje ogólne Obszary zastosowania Opis funkcji Zakres dostawy... 8 Rozdział 3 Zamontowanie Instalacja mechaniczna Wymagane narzędzia Wybór miejsca montażu Rozpakowanie Konfiguracja Przyłącza elektryczne Instalacja elektryczna Przygotowanie instalacji elektrycznej (3010) Przygotowanie instalacji elektrycznej ( ) Schemat okablowania (3010) Schemat okablowania ( ) Zakończenie instalacji elektrycznej (3010) Zakończenie instalacji elektrycznej ( ) Przekazanie sprzętu do eksploatacji Podłączanie rurki Ustawianie objętości poszczególnych próbek Plastikowe naczynie do dawkowania Szklane naczynie do dawkowania Naczynie do próbkowania proporcjonalnego do przepływu Boczne naczynie do dawkowania Podłączenie oraz odpływ wody spłukiwanej (4210/4410) Schemat obiegu wody (6010) Przygotowywanie pojemników na próbki (3010, 4010, 4110, 4210, 6010) Podłączanie urządzenia do gniazdka

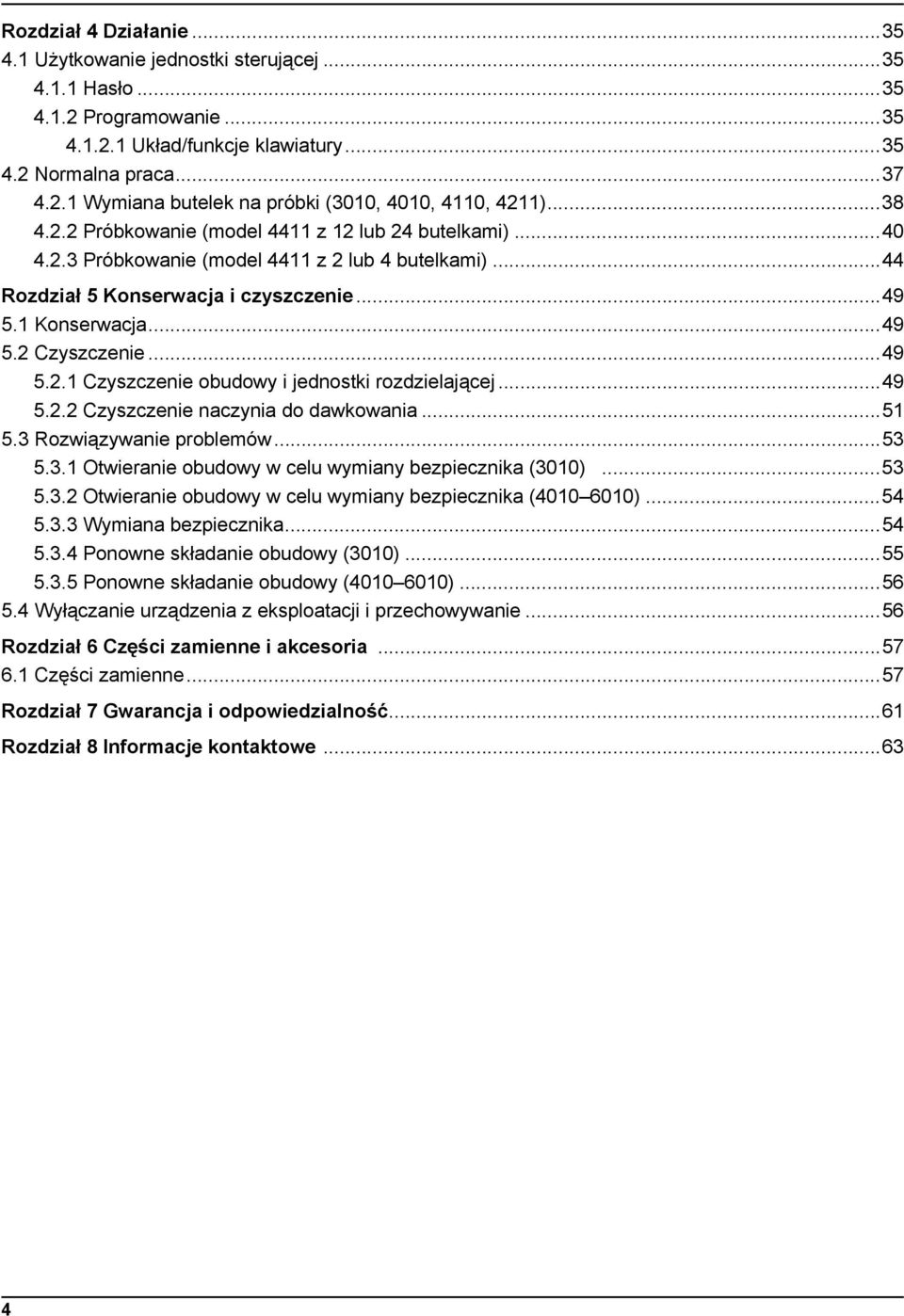

4 Rozdział 4Działanie Użytkowanie jednostki sterującej Hasło Programowanie Układ/funkcje klawiatury Normalna praca Wymiana butelek na próbki (3010, 4010, 4110, 4211) Próbkowanie (model 4411 z 12 lub 24 butelkami) Próbkowanie (model 4411 z 2 lub 4 butelkami)...44 Rozdział 5 Konserwacja i czyszczenie Konserwacja Czyszczenie Czyszczenie obudowy i jednostki rozdzielającej Czyszczenie naczynia do dawkowania Rozwiązywanie problemów Otwieranie obudowy w celu wymiany bezpiecznika (3010) Otwieranie obudowy w celu wymiany bezpiecznika ( ) Wymiana bezpiecznika Ponowne składanie obudowy (3010) Ponowne składanie obudowy ( ) Wyłączanie urządzenia z eksploatacji i przechowywanie...56 Rozdział 6Części zamienne i akcesoria Części zamienne...57 Rozdział 7 Gwarancja i odpowiedzialność...61 Rozdział 8 Informacje kontaktowe

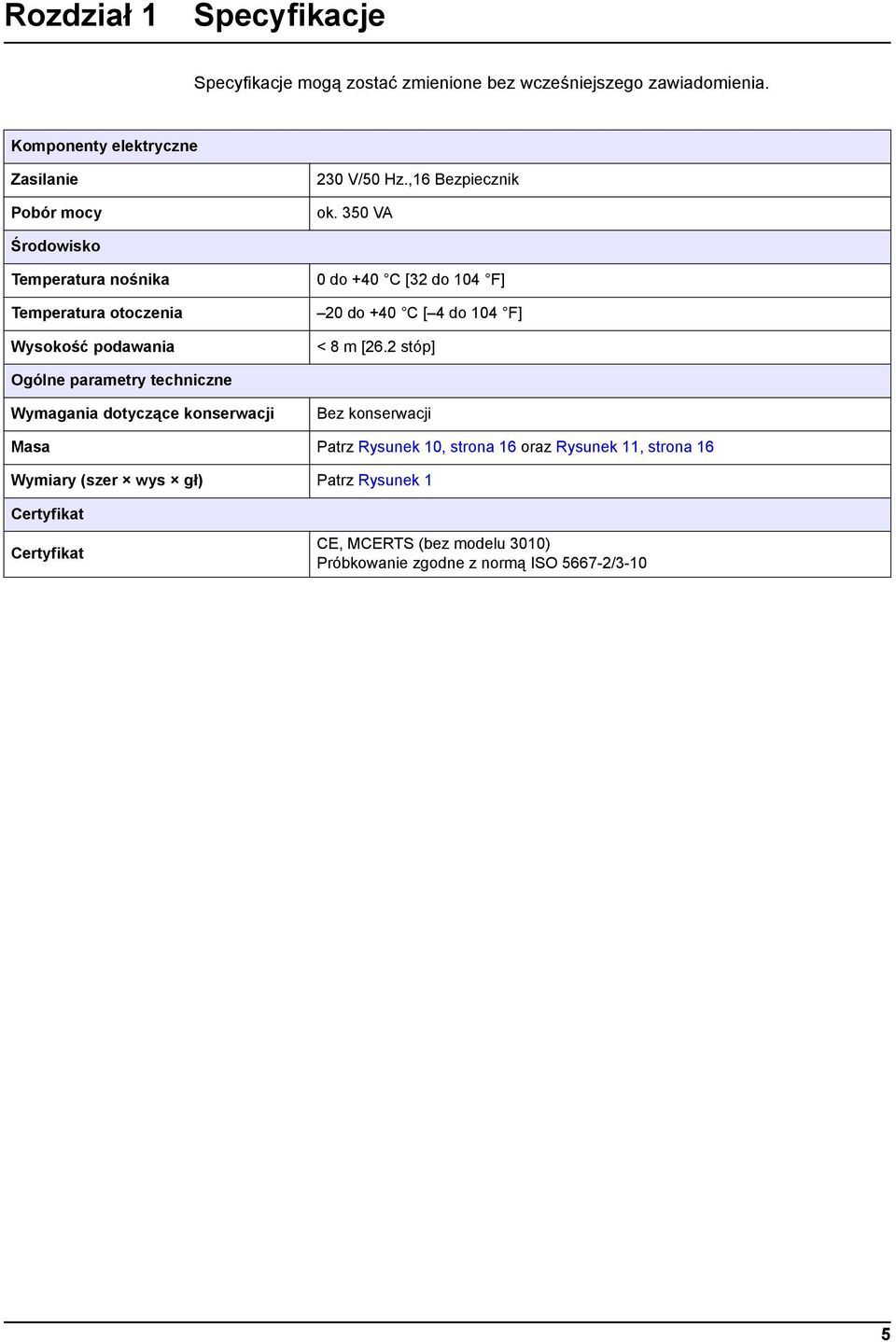

5 Rozdział 1 Specyfikacje Specyfikacje mogą zostać zmienione bez wcześniejszego zawiadomienia. Komponenty elektryczne Zasilanie Pobór mocy 230 V/50 Hz.,16 Bezpiecznik ok. 350 VA Środowisko Temperatura nośnika Temperatura otoczenia Wysokość podawania 0do+40 C [32do104 F] 20do+40 C [ 4do104 F] < 8 m [26.2 stóp] Ogólne parametry techniczne Wymagania dotyczące konserwacji Bez konserwacji Masa Patrz Rysunek 10, strona 16 oraz Rysunek 11, strona 16 Wymiary (szer wys gł) Patrz Rysunek 1 Certyfikat Certyfikat CE, MCERTS (bez modelu 3010) Próbkowanie zgodne z normą ISO /3-10 5

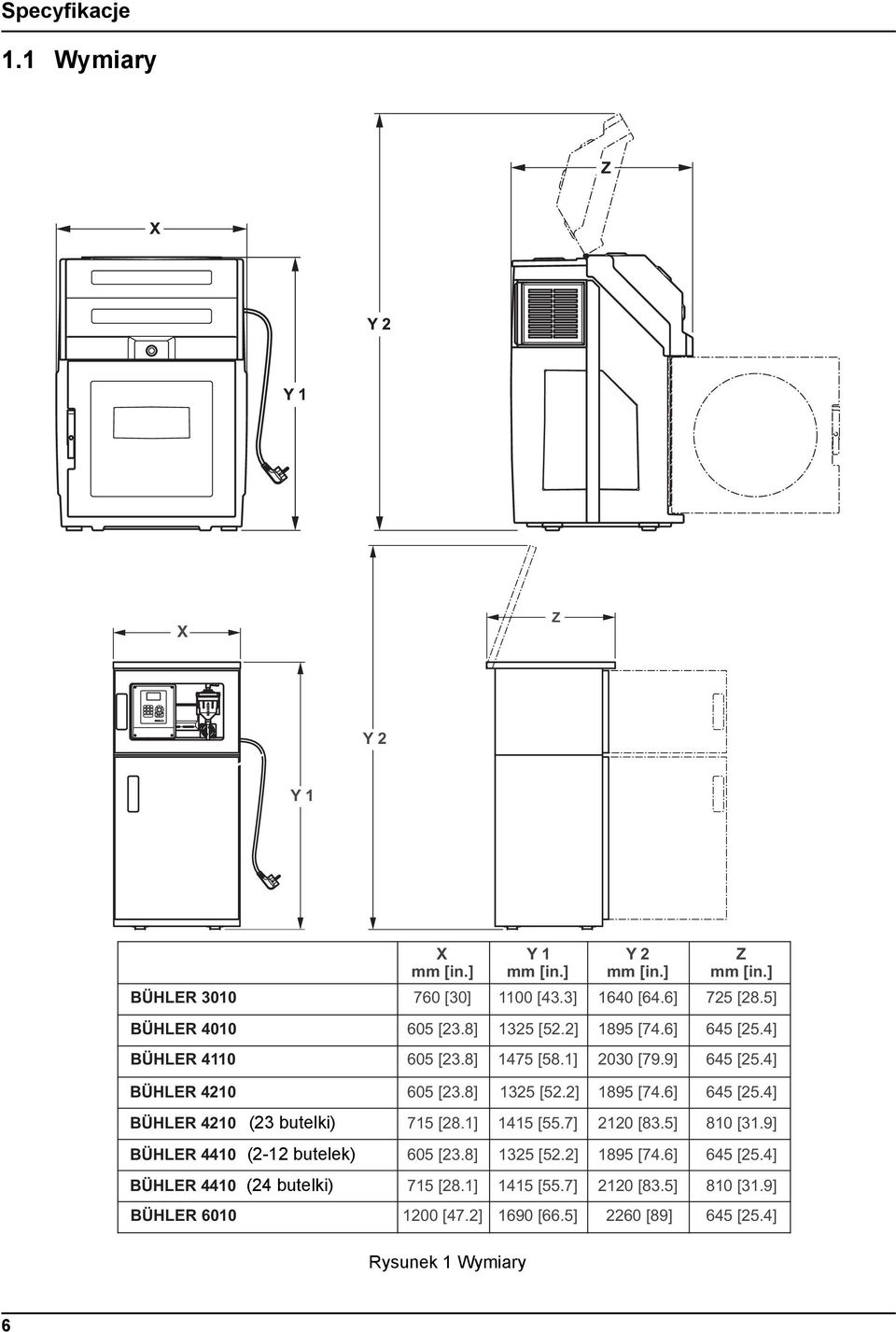

6 1 4ghi 7 pqrs 2 abc 5 jkl 6 mno 8 tuv 0 3 def 9 wxyz Specyfikacje 1.1 Wymiary X Z Y2 Y1 X mm [in.] Y1 mm [in.] Y2 mm [in.] Z mm [in.] BÜHLER [30] 1100 [43.3] 1640 [64.6] 725 [28.5] BÜHLER [23.8] 1325 [52.2] 1895 [74.6] 645 [25.4] BÜHLER [23.8] 1475 [58.1] 2030 [79.9] 645 [25.4] BÜHLER [23.8] 1325 [52.2] 1895 [74.6] 645 [25.4] BÜHLER 4210 (23 Flaschen) butelki) 715 [28.1] 1415 [55.7] 2120 [83.5] 810 [31.9] BÜHLER 4410 (2 12 (2-12 Flaschen) butelek) 605 [23.8] 1325 [52.2] 1895 [74.6] 645 [25.4] BÜHLER 4410 (24 Flaschen) butelki) 715 [28.1] 1415 [55.7] 2120 [83.5] 810 [31.9] BÜHLER [47.2] 1690 [66.5] 2260 [89] 645 [25.4] Rysunek 1 Wymiary 6

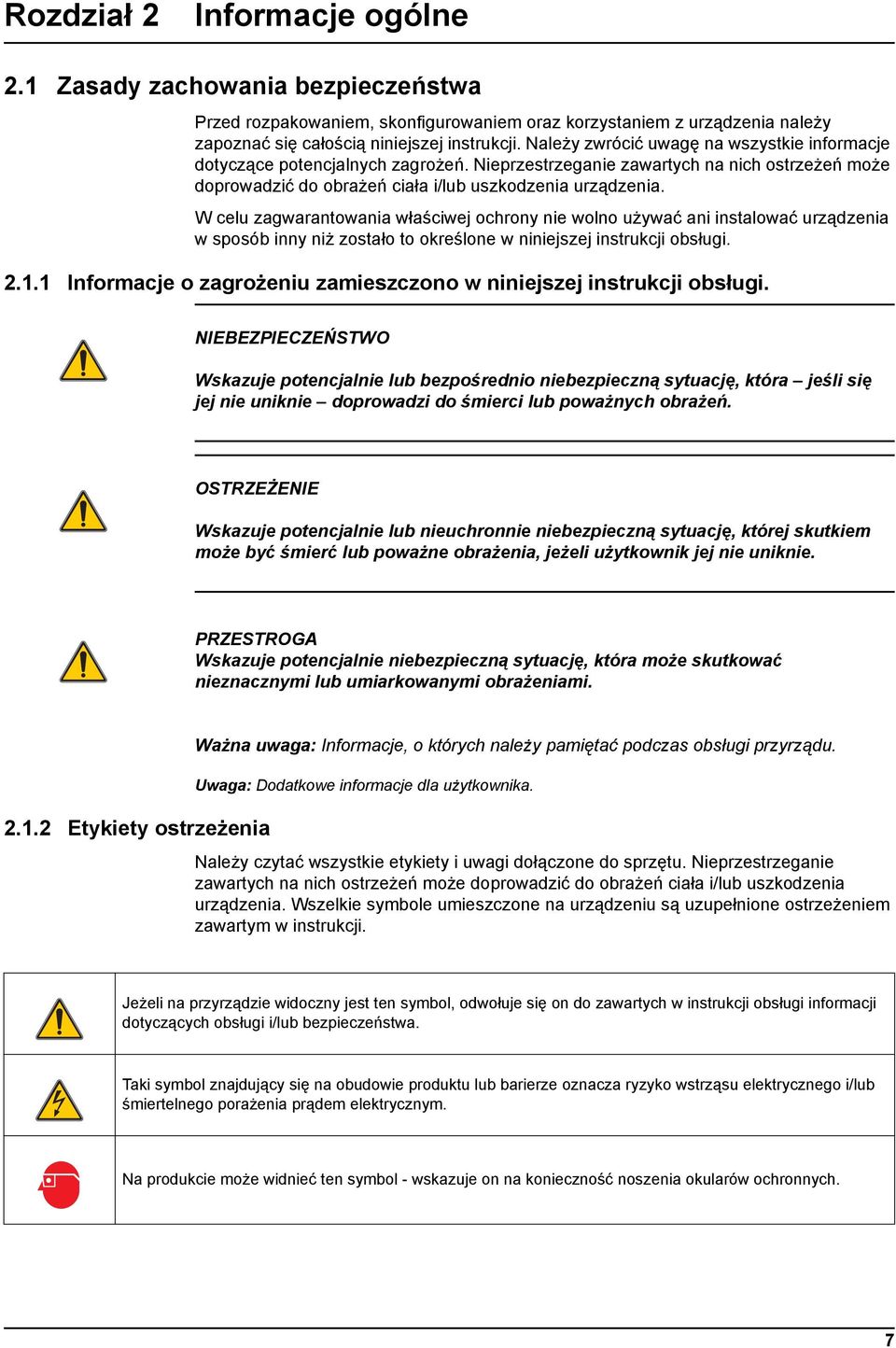

7 Rozdział 2 Informacje ogólne 2.1 Zasady zachowania bezpieczeństwa Przed rozpakowaniem, skonfigurowaniem oraz korzystaniem z urządzenia należy zapoznać się całością niniejszej instrukcji. Należy zwrócić uwagę na wszystkie informacje dotyczące potencjalnych zagrożeń. Nieprzestrzeganie zawartych na nich ostrzeżeń może doprowadzić do obrażeń ciała i/lub uszkodzenia urządzenia. W celu zagwarantowania właściwej ochrony nie wolno używać ani instalować urządzenia w sposób inny niż zostało to określone w niniejszej instrukcji obsługi Informacje o zagrożeniu zamieszczono w niniejszej instrukcji obsługi. NIEBEZPIECZEŃSTWO Wskazuje potencjalnie lub bezpośrednio niebezpieczną sytuację, która jeśli się jej nie uniknie doprowadzi do śmierci lub poważnych obrażeń. OSTRZEŻENIE Wskazuje potencjalnie lub nieuchronnie niebezpieczną sytuację, której skutkiem może być śmierć lub poważne obrażenia, jeżeli użytkownik jej nie uniknie. PRZESTROGA Wskazuje potencjalnie niebezpieczną sytuację, która może skutkować nieznacznymi lub umiarkowanymi obrażeniami Etykiety ostrzeżenia Ważna uwaga: Informacje, o których należy pamiętać podczas obsługi przyrządu. Uwaga: Dodatkowe informacje dla użytkownika. Należy czytać wszystkie etykiety i uwagi dołączone do sprzętu. Nieprzestrzeganie zawartych na nich ostrzeżeń może doprowadzić do obrażeń ciała i/lub uszkodzenia urządzenia. Wszelkie symbole umieszczone na urządzeniu są uzupełnione ostrzeżeniem zawartym w instrukcji. Jeżeli na przyrządzie widoczny jest ten symbol, odwołuje się on do zawartych w instrukcji obsługi informacji dotyczących obsługi i/lub bezpieczeństwa. Taki symbol znajdujący się na obudowie produktu lub barierze oznacza ryzyko wstrząsu elektrycznego i/lub śmiertelnego porażenia prądem elektrycznym. Na produkcie może widnieć ten symbol - wskazuje on na konieczność noszenia okularów ochronnych. 7

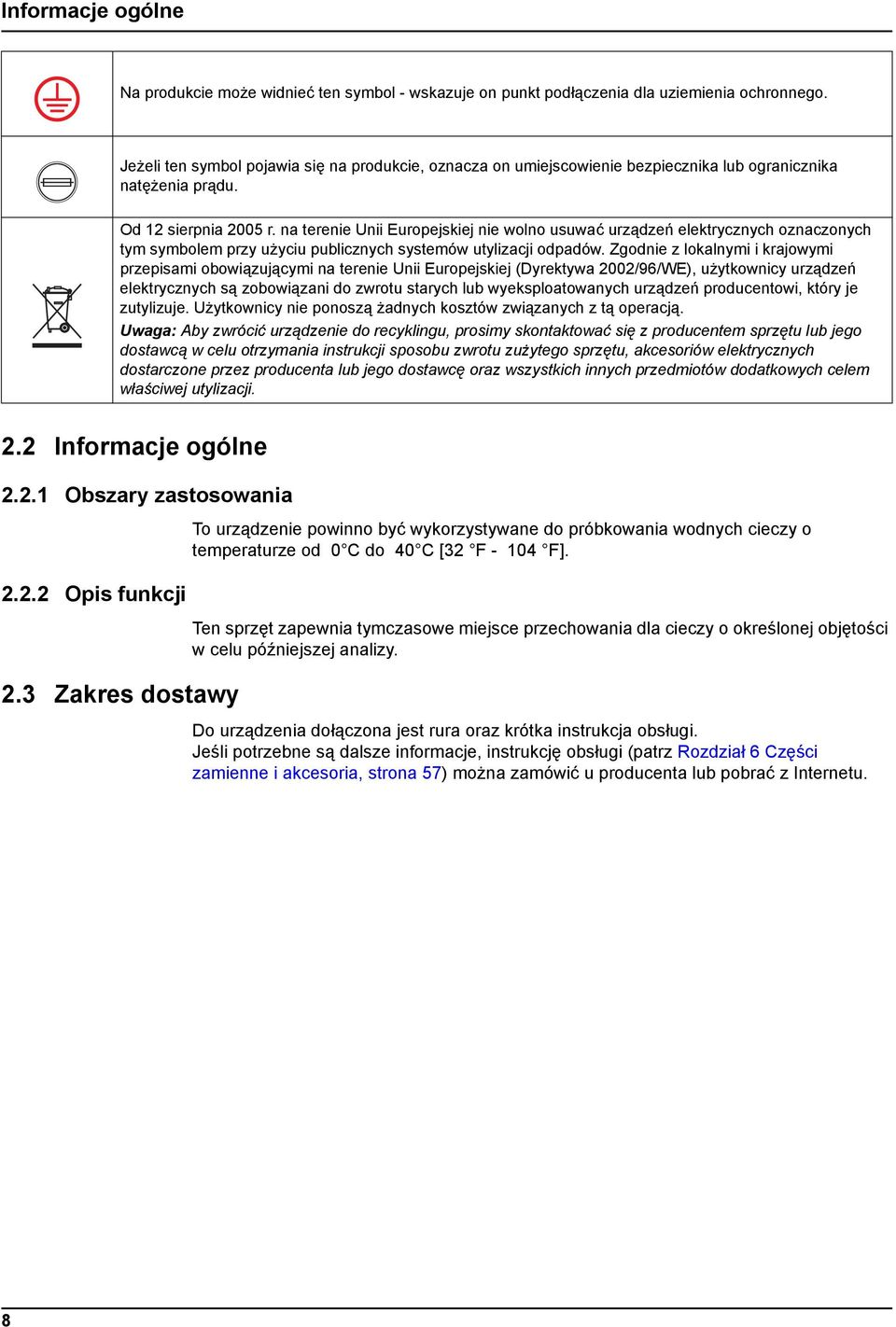

8 Informacje ogólne Na produkcie może widnieć ten symbol - wskazuje on punkt podłączenia dla uziemienia ochronnego. Jeżeli ten symbol pojawia się na produkcie, oznacza on umiejscowienie bezpiecznika lub ogranicznika natężenia prądu. Od 12 sierpnia 2005 r. na terenie Unii Europejskiej nie wolno usuwać urządzeń elektrycznych oznaczonych tym symbolem przy użyciu publicznych systemów utylizacji odpadów. Zgodnie z lokalnymi i krajowymi przepisami obowiązującymi na terenie Unii Europejskiej (Dyrektywa 2002/96/WE), użytkownicy urządzeń elektrycznych są zobowiązani do zwrotu starych lub wyeksploatowanych urządzeń producentowi, który je zutylizuje. Użytkownicy nie ponoszą żadnych kosztów związanych z tą operacją. Uwaga: Aby zwrócić urządzenie do recyklingu, prosimy skontaktować się z producentem sprzętu lub jego dostawcą w celu otrzymania instrukcji sposobu zwrotu zużytego sprzętu, akcesoriów elektrycznych dostarczone przez producenta lub jego dostawcę oraz wszystkich innych przedmiotów dodatkowych celem właściwej utylizacji. 2.2 Informacje ogólne Obszary zastosowania Opis funkcji 2.3 Zakres dostawy To urządzenie powinno być wykorzystywane do próbkowania wodnych cieczy o temperaturze od 0 C do 40 C [32 F F]. Ten sprzęt zapewnia tymczasowe miejsce przechowania dla cieczy o określonej objętości w celu późniejszej analizy. Do urządzenia dołączona jest rura oraz krótka instrukcja obsługi. Jeśli potrzebne są dalsze informacje, instrukcję obsługi (patrz Rozdział 6 Części zamienne i akcesoria, strona 57) można zamówić u producenta lub pobrać z Internetu. 8

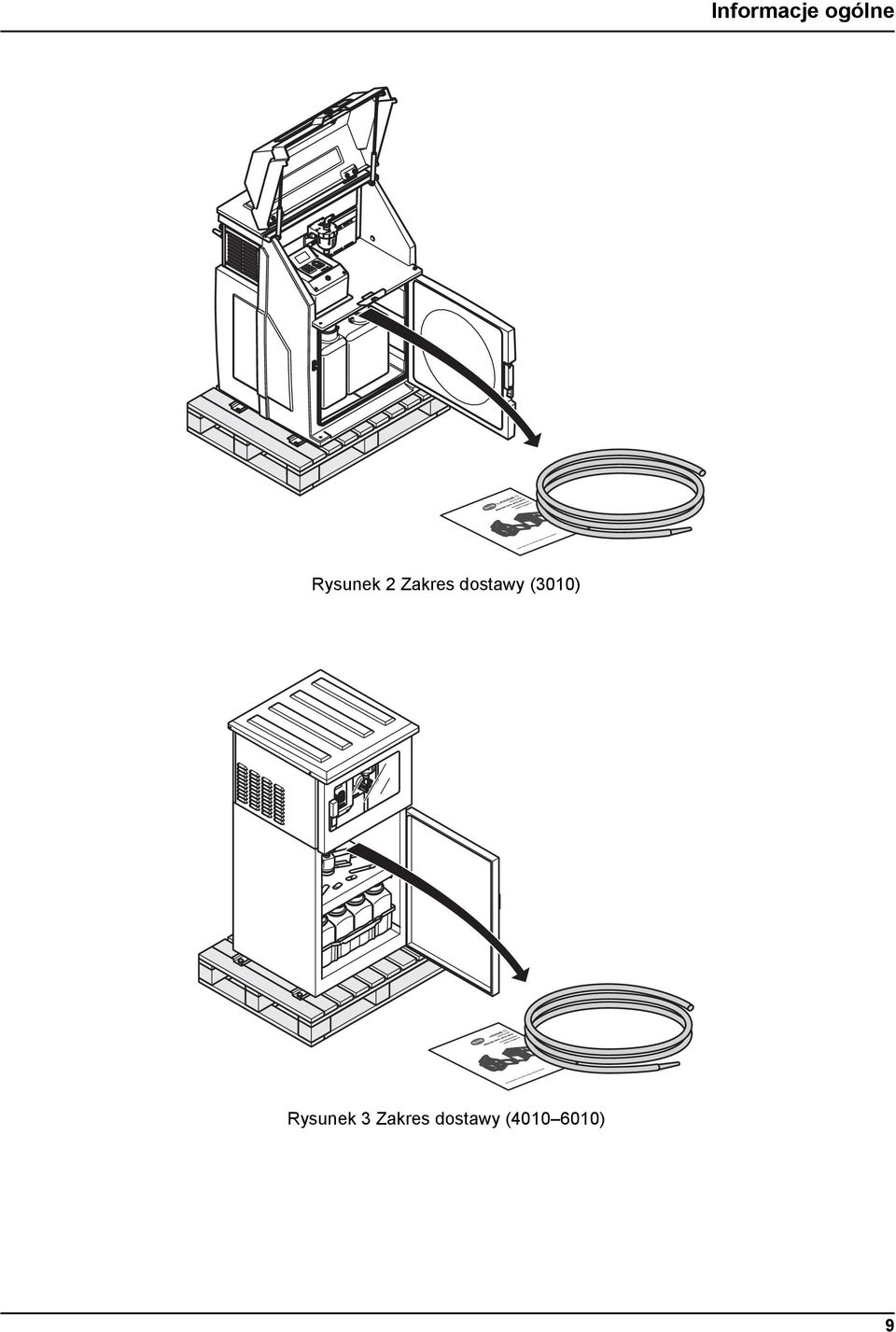

9 Informacje ogólne Rysunek 2 Zakres dostawy (3010) Rysunek 3 Zakres dostawy ( ) 9

10 Informacje ogólne 10

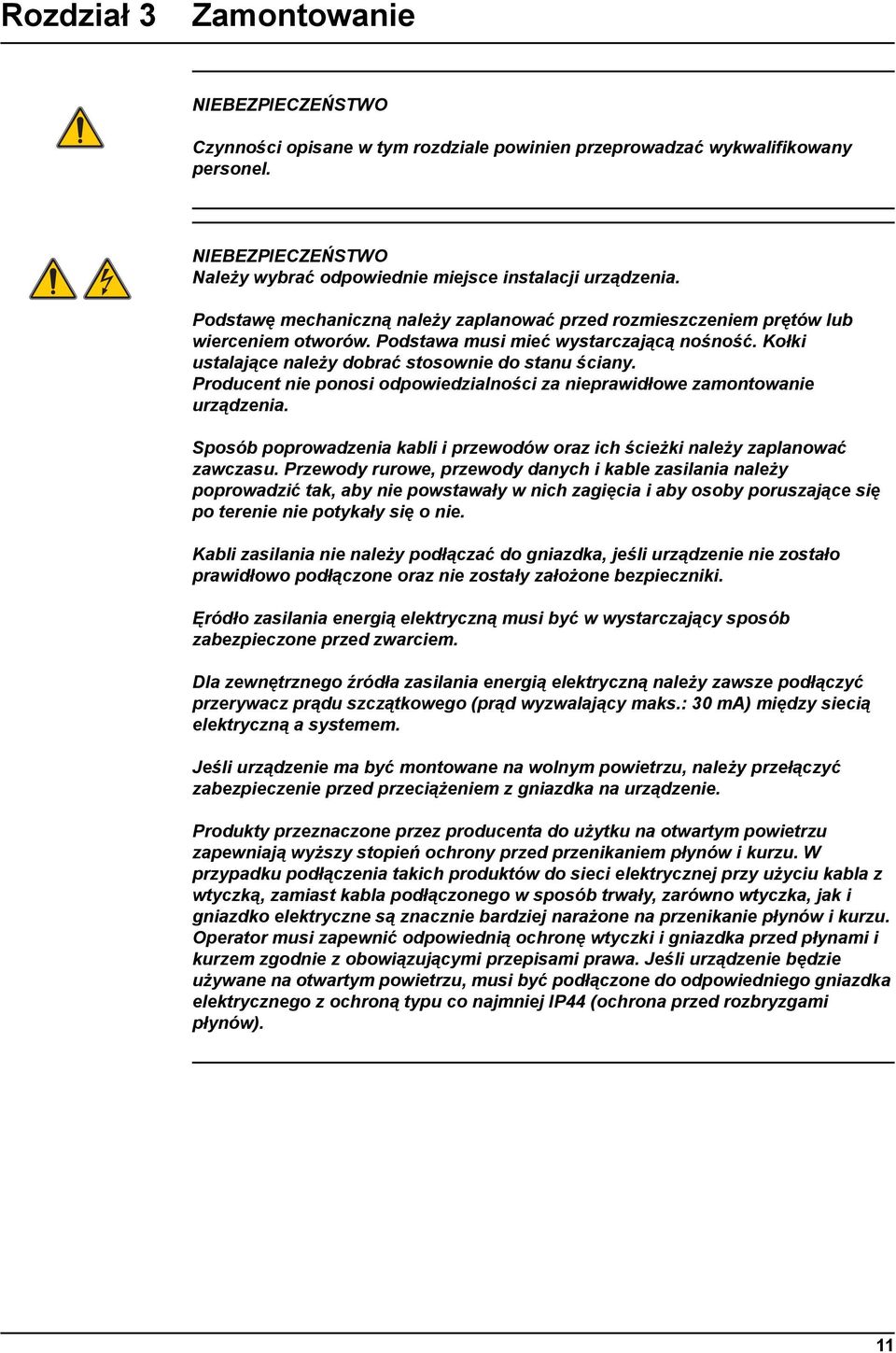

11 Rozdział 3 Zamontowanie NIEBEZPIECZEŃSTWO Czynności opisane w tym rozdziale powinien przeprowadzać wykwalifikowany personel. NIEBEZPIECZEŃSTWO Należy wybrać odpowiednie miejsce instalacji urządzenia. Podstawę mechaniczną należy zaplanować przed rozmieszczeniem prętów lub wierceniem otworów. Podstawa musi mieć wystarczającą nośność. Kołki ustalające należy dobrać stosownie do stanu ściany. Producent nie ponosi odpowiedzialności za nieprawidłowe zamontowanie urządzenia. Sposób poprowadzenia kabli i przewodów oraz ich ścieżki należy zaplanować zawczasu. Przewody rurowe, przewody danych i kable zasilania należy poprowadzić tak, aby nie powstawały w nich zagięcia i aby osoby poruszające się po terenie nie potykały się o nie. Kabli zasilania nie należy podłączać do gniazdka, jeśli urządzenie nie zostało prawidłowo podłączone oraz nie zostały założone bezpieczniki. Ęródło zasilania energią elektryczną musi być w wystarczający sposób zabezpieczone przed zwarciem. Dla zewnętrznego źródła zasilania energią elektryczną należy zawsze podłączyć przerywacz prądu szczątkowego (prąd wyzwalający maks.: 30 ma) między siecią elektryczną a systemem. Jeśli urządzenie ma być montowane na wolnym powietrzu, należy przełączyć zabezpieczenie przed przeciążeniem z gniazdka na urządzenie. Produkty przeznaczone przez producenta do użytku na otwartym powietrzu zapewniają wyższy stopień ochrony przed przenikaniem płynów i kurzu. W przypadku podłączenia takich produktów do sieci elektrycznej przy użyciu kabla z wtyczką, zamiast kabla podłączonego w sposób trwały, zarówno wtyczka, jak i gniazdko elektryczne są znacznie bardziej narażone na przenikanie płynów i kurzu. Operator musi zapewnić odpowiednią ochronę wtyczki i gniazdka przed płynami i kurzem zgodnie z obowiązującymi przepisami prawa. Jeśli urządzenie będzie używane na otwartym powietrzu, musi być podłączone do odpowiedniego gniazdka elektrycznego z ochroną typu co najmniej IP44 (ochrona przed rozbryzgami płynów). 11

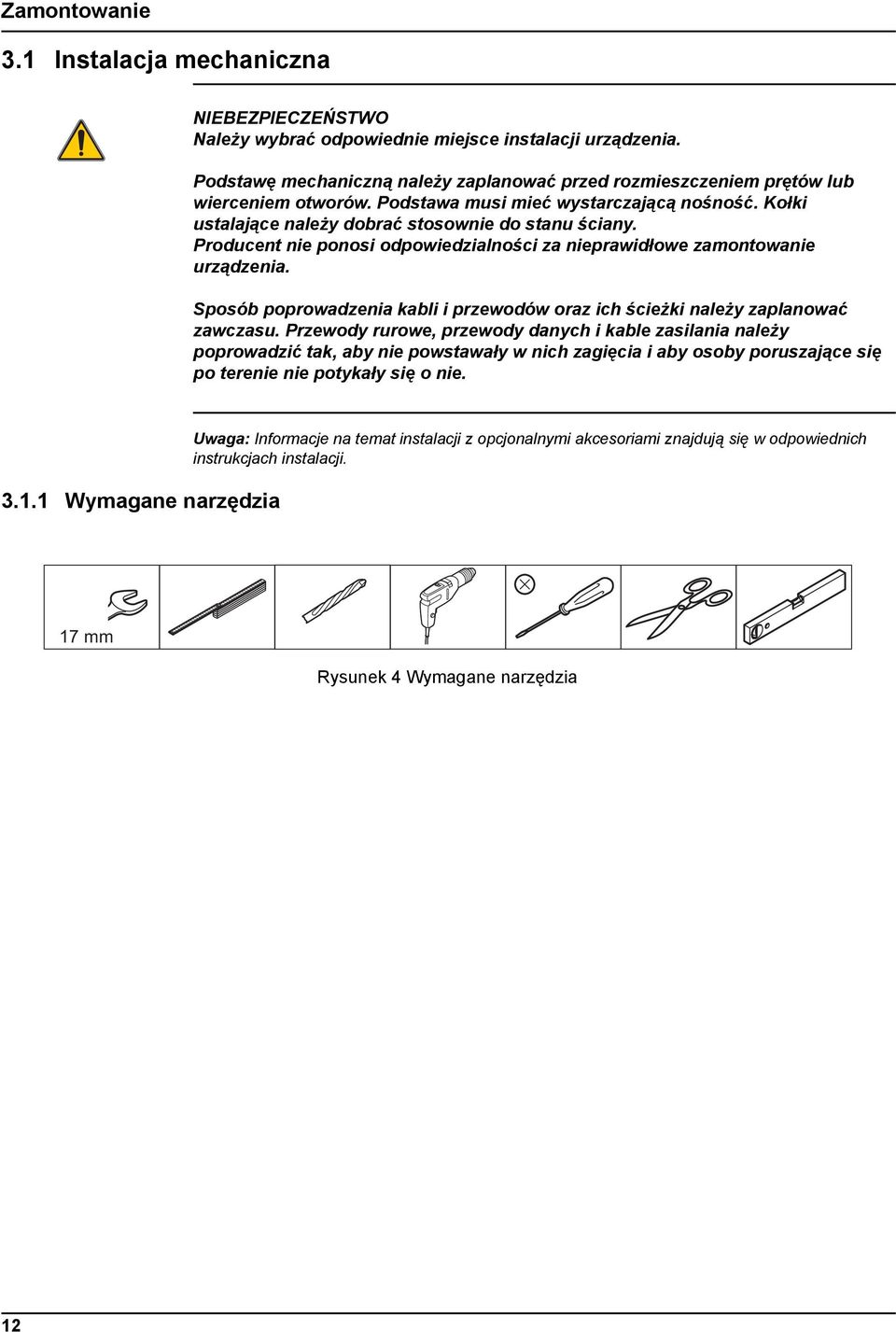

12 Zamontowanie 3.1 Instalacja mechaniczna NIEBEZPIECZEŃSTWO Należy wybrać odpowiednie miejsce instalacji urządzenia. Podstawę mechaniczną należy zaplanować przed rozmieszczeniem prętów lub wierceniem otworów. Podstawa musi mieć wystarczającą nośność. Kołki ustalające należy dobrać stosownie do stanu ściany. Producent nie ponosi odpowiedzialności za nieprawidłowe zamontowanie urządzenia. Sposób poprowadzenia kabli i przewodów oraz ich ścieżki należy zaplanować zawczasu. Przewody rurowe, przewody danych i kable zasilania należy poprowadzić tak, aby nie powstawały w nich zagięcia i aby osoby poruszające się po terenie nie potykały się o nie Wymagane narzędzia Uwaga: Informacje na temat instalacji z opcjonalnymi akcesoriami znajdują się w odpowiednich instrukcjach instalacji. 17 mm Rysunek 4 Wymagane narzędzia 12

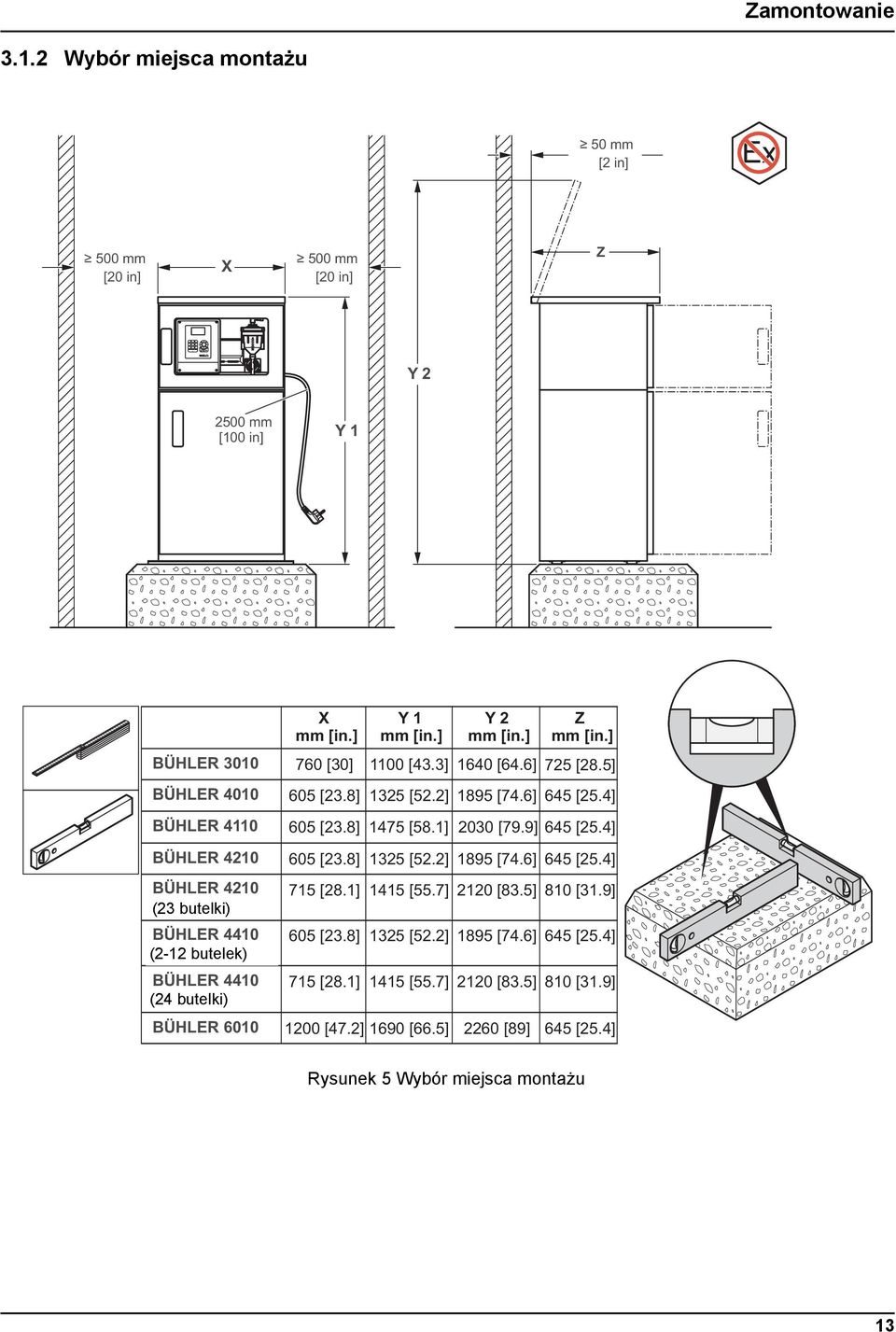

13 1 4ghi 7 pqrs 2 abc 5 jkl 6 mno 8 tuv 0 3 def 9 wxyz Zamontowanie Wybór miejsca montażu 50mm [2 in] Ex 500 mm [20 in] X 500 mm [20 in] Z Y mm [100 in] Y1 BÜHLER 3010 BÜHLER 4010 BÜHLER 4110 BÜHLER 4210 BÜHLER 4210 (23 butelki) Flaschen) BÜHLER 4410 (2 12 (2-12 butelek) Flaschen) BÜHLER 4410 (24 butelki) Flaschen) BÜHLER 6010 X mm [in.] 760 [30] 605 [23.8] 605 [23.8] 605 [23.8] 715 [28.1] 605 [23.8] 715 [28.1] Y1 mm [in.] 1100 [43.3] 1325 [52.2] 1475 [58.1] 1325 [52.2] 1415 [55.7] 1325 [52.2] 1415 [55.7] 1200 [47.2] 1690 [66.5] Y2 mm [in.] 1640 [64.6] 725 [28.5] 1895 [74.6] 645 [25.4] 2030 [79.9] 645 [25.4] 1895 [74.6] 645 [25.4] 2120 [83.5] 810 [31.9] 1895 [74.6] 645 [25.4] 2120 [83.5] 810 [31.9] 2260 [89] Z mm [in.] 645 [25.4] Rysunek 5 Wybór miejsca montażu 13

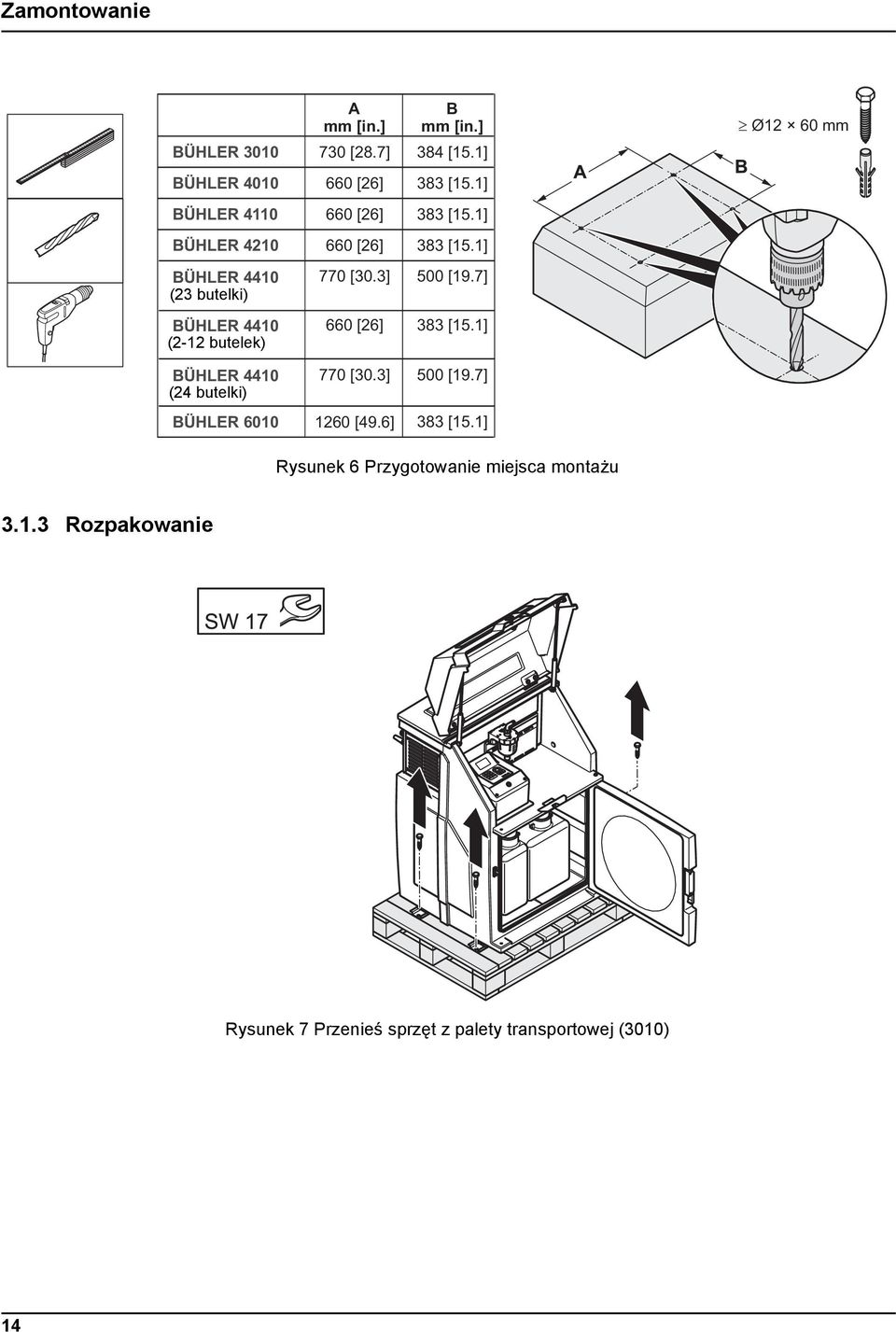

14 Zamontowanie BÜHLER 3010 BÜHLER 4010 BÜHLER 4110 BÜHLER 4210 BÜHLER 4410 (23 butelki) Flaschen) BÜHLER 4410 (2-12 (2 12butelek) Flaschen) BÜHLER 4410 (24 butelki) Flaschen) BÜHLER 6010 A mm [in.] 730 [28.7] 660 [26] 660 [26] 660 [26] 770 [30.3] 660 [26] 770 [30.3] 1260 [49.6] B mm [in.] 384 [15.1] 383 [15.1] 383 [15.1] 383 [15.1] 500 [19.7] 383 [15.1] 500 [19.7] 383 [15.1] Ø12 60mm Rysunek 6 Przygotowanie miejsca montażu Rozpakowanie Rysunek 7 Przenieś sprzęt z palety transportowej (3010) 14

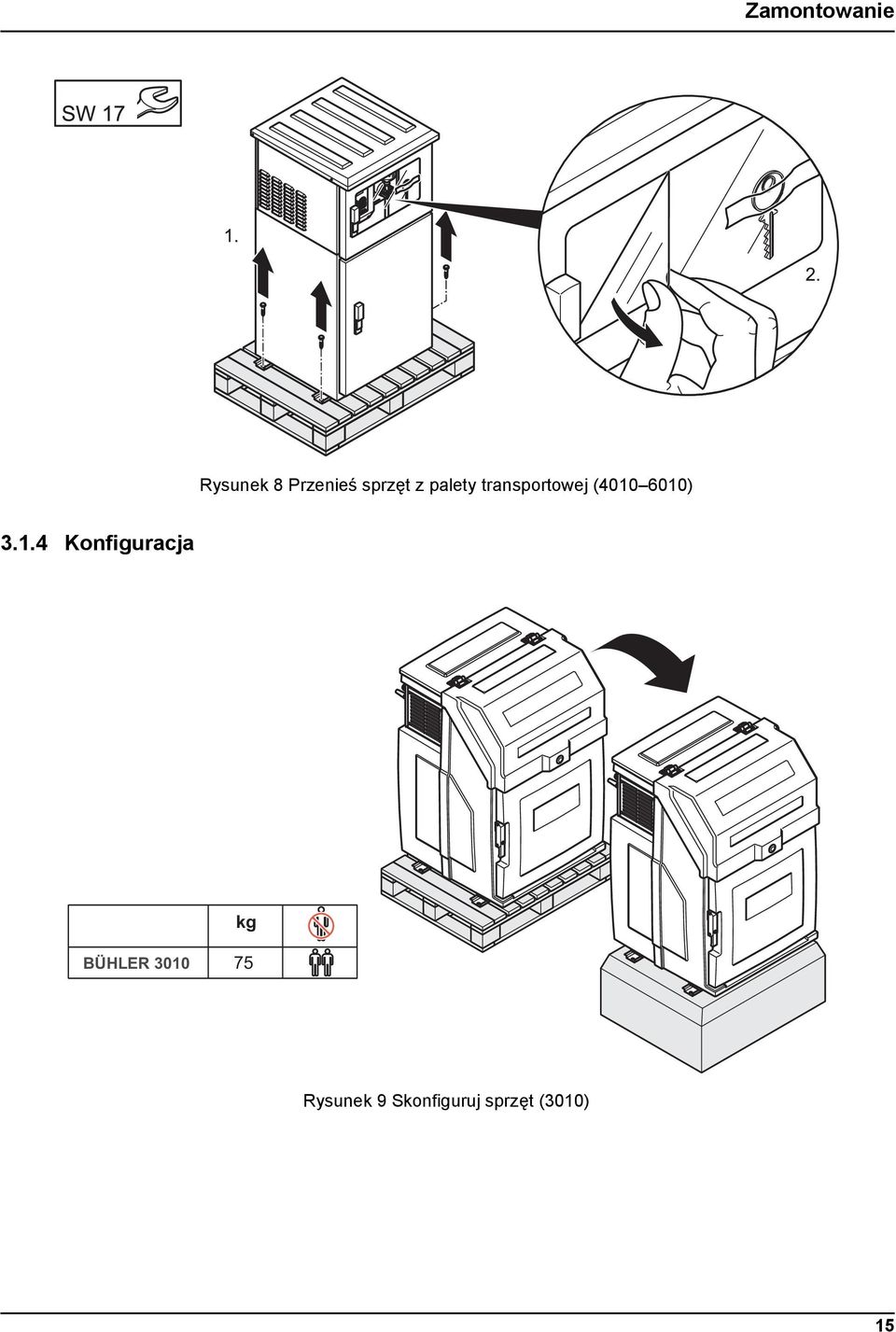

15 Zamontowanie Rysunek 8 Przenieś sprzęt z palety transportowej ( ) Konfiguracja kg BÜHLER Rysunek 9 Skonfiguruj sprzęt (3010) 15

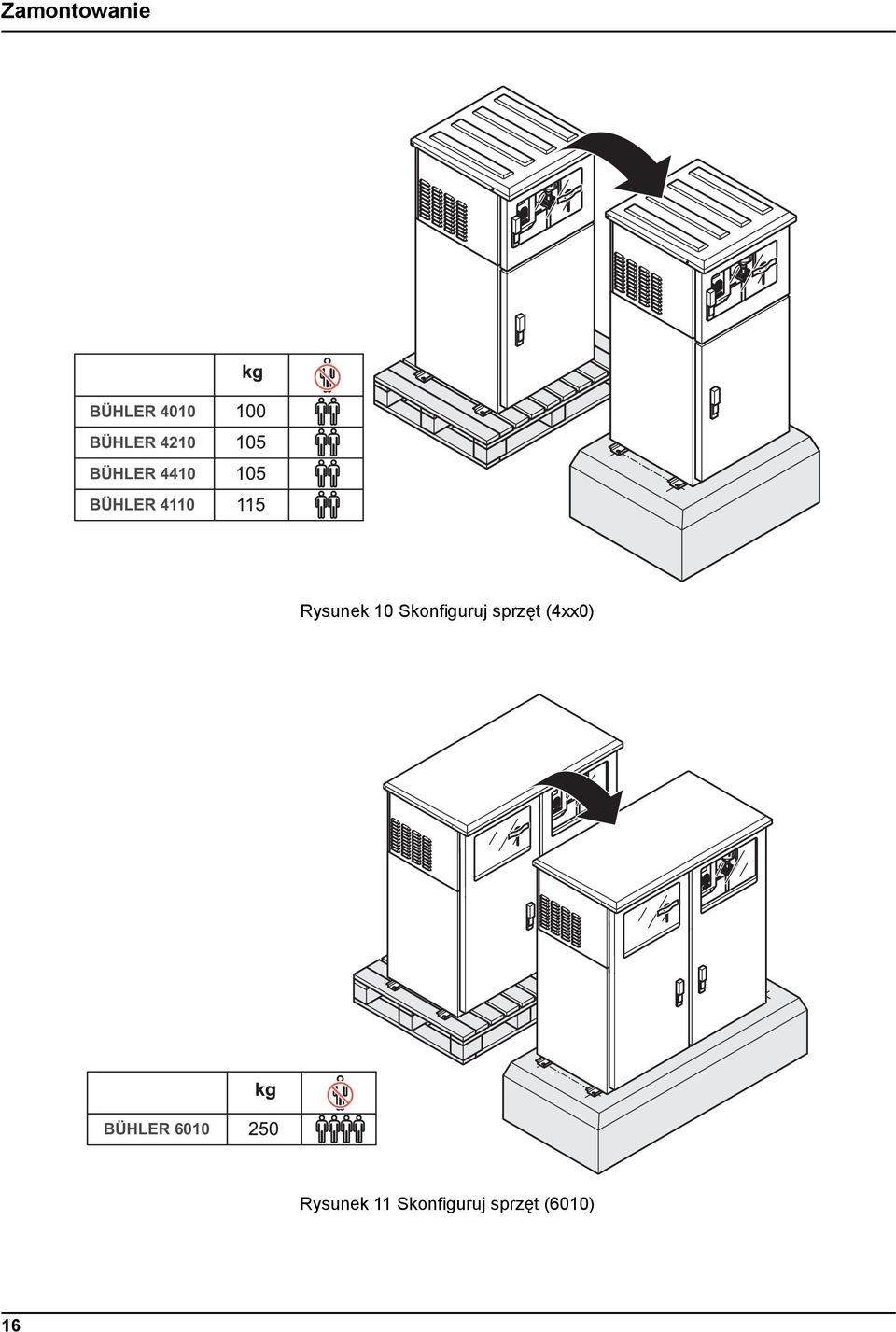

16 Zamontowanie BÜHLER 4010 BÜHLER 4210 BÜHLER 4410 BÜHLER 4110 Rysunek 10 Skonfiguruj sprzęt (4xx0) BÜHLER 6010 Rysunek 11 Skonfiguruj sprzęt (6010) 16

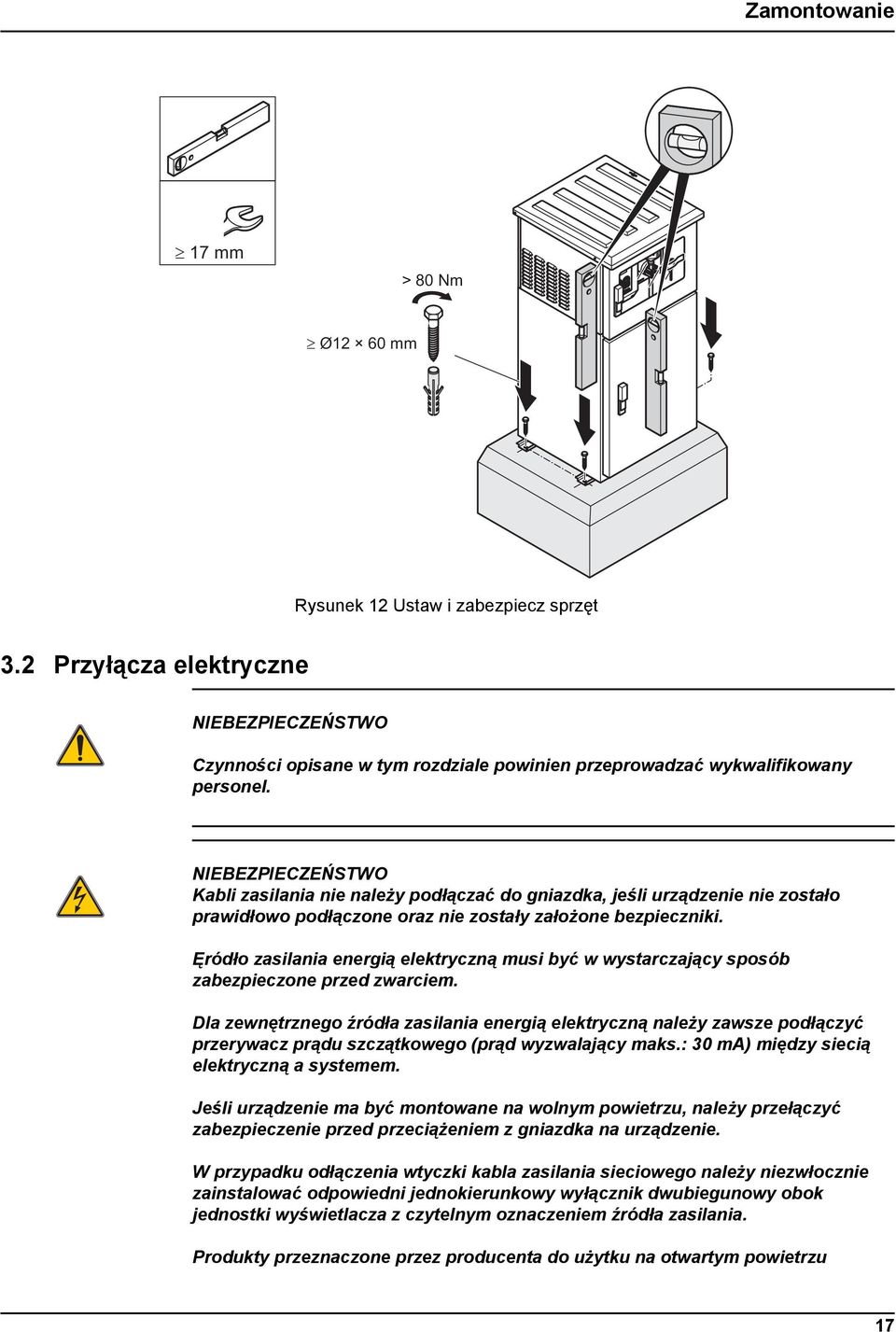

17 Zamontowanie 17 mm >80Nm Ø12 60mm Rysunek 12 Ustaw i zabezpiecz sprzęt 3.2 Przyłącza elektryczne NIEBEZPIECZEŃSTWO Czynności opisane w tym rozdziale powinien przeprowadzać wykwalifikowany personel. NIEBEZPIECZEŃSTWO Kabli zasilania nie należy podłączać do gniazdka, jeśli urządzenie nie zostało prawidłowo podłączone oraz nie zostały założone bezpieczniki. Ęródło zasilania energią elektryczną musi być w wystarczający sposób zabezpieczone przed zwarciem. Dla zewnętrznego źródła zasilania energią elektryczną należy zawsze podłączyć przerywacz prądu szczątkowego (prąd wyzwalający maks.: 30 ma) między siecią elektryczną a systemem. Jeśli urządzenie ma być montowane na wolnym powietrzu, należy przełączyć zabezpieczenie przed przeciążeniem z gniazdka na urządzenie. W przypadku odłączenia wtyczki kabla zasilania sieciowego należy niezwłocznie zainstalować odpowiedni jednokierunkowy wyłącznik dwubiegunowy obok jednostki wyświetlacza z czytelnym oznaczeniem źródła zasilania. Produkty przeznaczone przez producenta do użytku na otwartym powietrzu 17

18 Zamontowanie zapewniają wyższy stopień ochrony przed przenikaniem płynów i kurzu. W przypadku podłączenia takich produktów do gniazdka sieci elektrycznej przy użyciu kabla z wtyczką zamiast kabla podłączonego w sposób trwały zarówno wtyczka, jak i gniazdko elektryczne są znacznie bardziej narażone na przenikanie płynów i kurzu. Operator musi zapewnić odpowiednią ochronę wtyczki i gniazdka przed płynami i kurzem zgodnie z obowiązującymi przepisami prawa. Jeśli urządzenie będzie używane na otwartym powietrzu, musi być podłączone do odpowiedniego gniazdka elektrycznego z ochroną typu co najmniej IP44 (ochrona przed rozbryzgami płynów) Instalacja elektryczna Przygotowanie instalacji elektrycznej (3010) Rysunek 13 Luzowanie śrub i zdejmowanie pokrywy (3010) 18

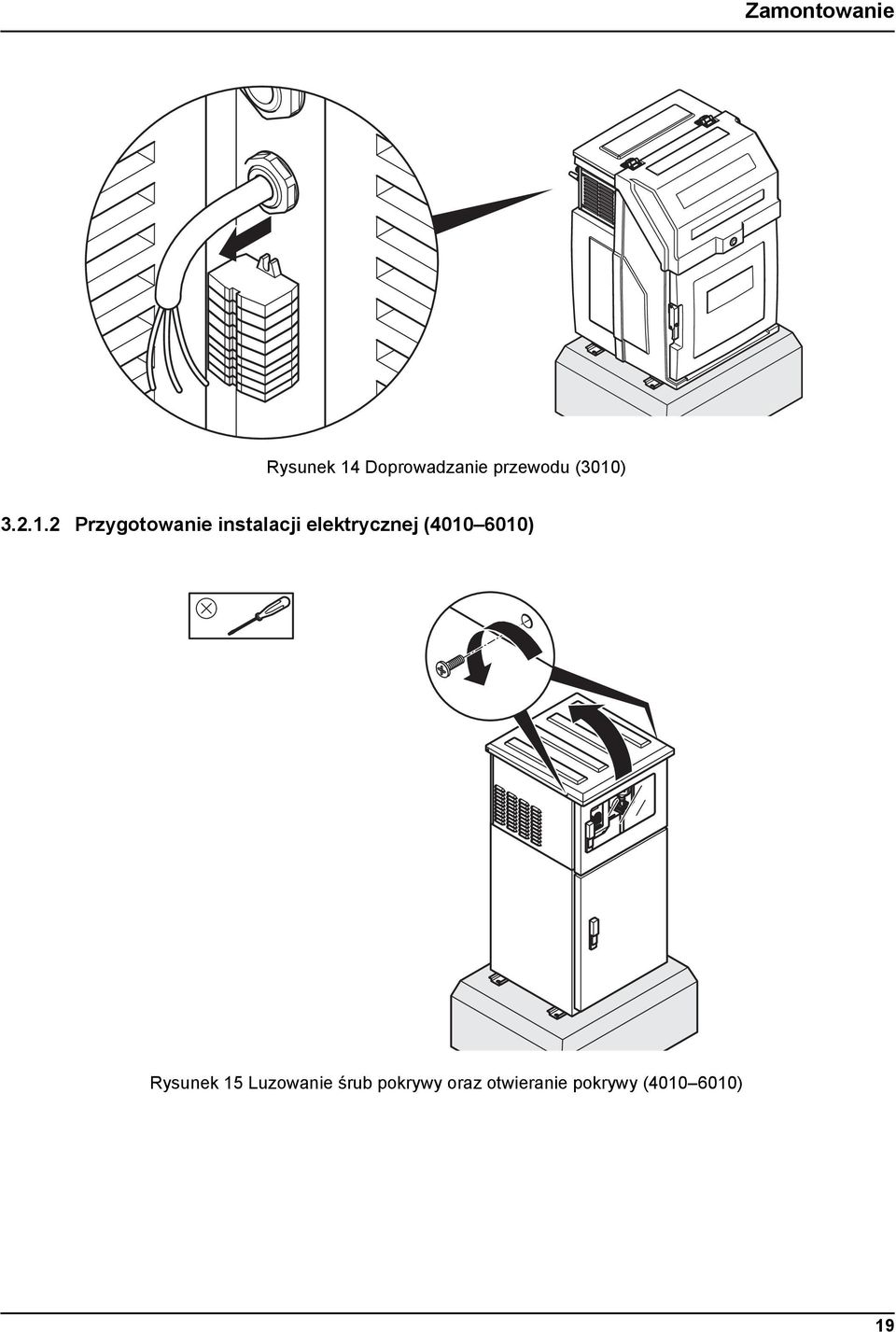

19 Zamontowanie Rysunek 14 Doprowadzanie przewodu (3010) Przygotowanie instalacji elektrycznej ( ) Rysunek 15 Luzowanie śrub pokrywy oraz otwieranie pokrywy ( ) 19

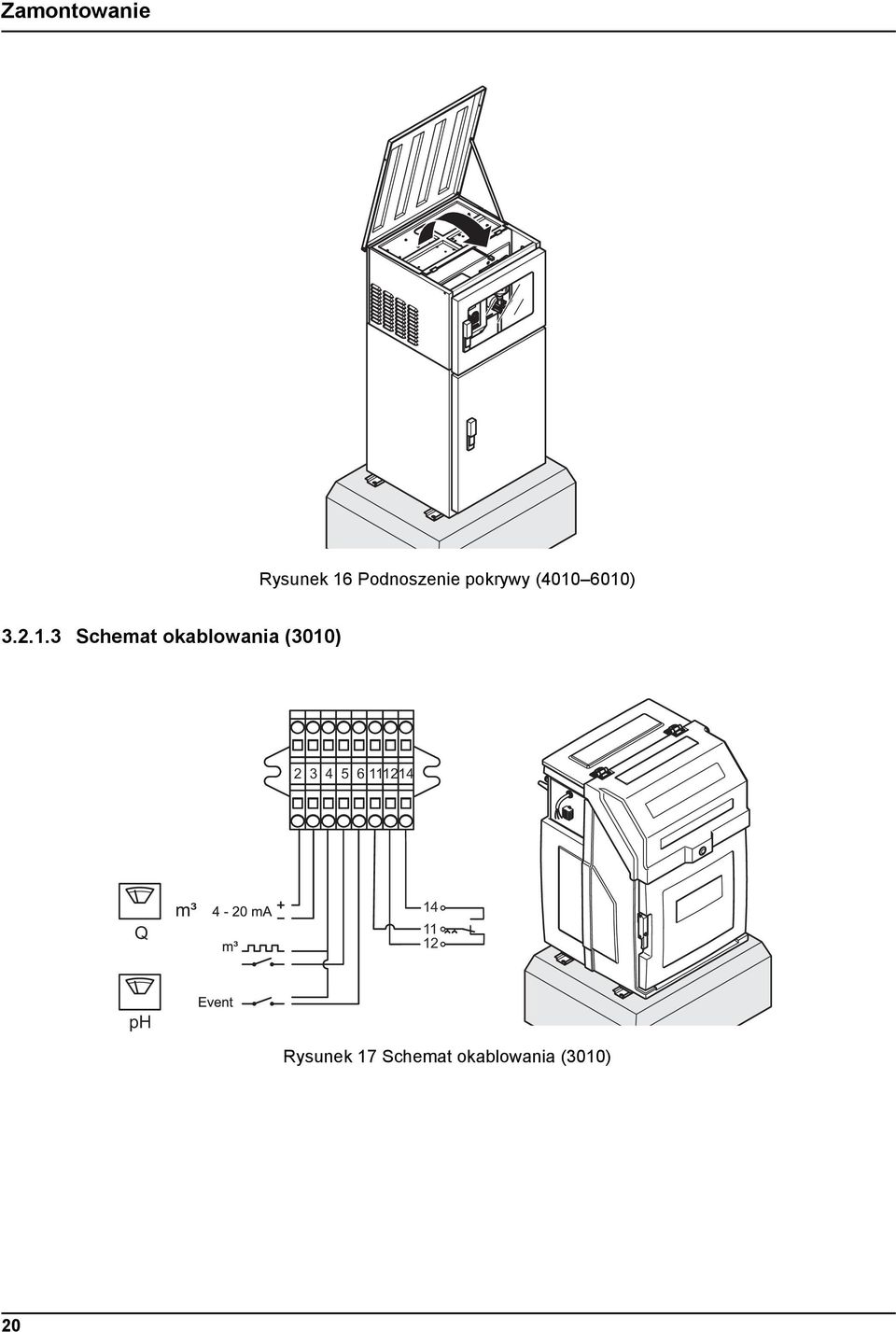

20 Zamontowanie Rysunek 16 Podnoszenie pokrywy ( ) Schemat okablowania (3010) Q ph Rysunek 17 Schemat okablowania (3010) 20

21 Zamontowanie Schemat okablowania ( ) In: DC 12 V Out: AC 250 V/ 2 8A Przypisanie Kontaktbelegung: wtyków: Relais przekaźnik Q ph Rysunek 18 Schemat okablowania ( ) Zakończenie instalacji elektrycznej (3010) Rysunek 19 Załóż pokrywę 21

22 Zamontowanie Zakończenie instalacji elektrycznej ( ) Rysunek 20 Zamknij pokrywę Jeśli rura ssąca nie zostanie podłączona natychmiastowo, pokrywę obudowy należy zamknąć w sposób przedstawiony w części Rysunek 24, strona 24 oraz Rysunek 25, strona

23 Zamontowanie 3.3 Przekazanie sprzętu do eksploatacji Rysunek 21 Miejsce przechowywania klucza Podłączanie rurki Rysunek 22 Przekładanie rurki przez otwór w obudowie 23

24 Zamontowanie Rysunek 23 Przykręcanie nakrętki łączącej Rysunek 24 Zamknąć pokrywę 24

25 Zamontowanie Rysunek 25 Dokładne dokręcanie pokrywy Rurki należy ułożyć zgodnie z poniższym schematem montażowym. H 2 S Ex C [ F] 1000 mm [40 in] 8000 mm [21.3 ft] mm [100 ft] C [ F] >50µs Rysunek 26 Diagram montażowy 25

26 Zamontowanie Ustawianie objętości poszczególnych próbek Plastikowe naczynie do dawkowania Rysunek 27 Zwalnianie plastikowego naczynia do dawkowania Rysunek 28 Wyjmowanie plastikowego naczynia do dawkowania 26

27 Zamontowanie V-Probe [ml] = 150 ml Rysunek 29 Docinanie rurki dawkującej w celu ustawienia objętości próbki Rysunek 30 Ponowne wkładanie plastikowego naczynia do dawkowania 27

28 Zamontowanie Szklane naczynie do dawkowania 100 ml = 100 ml Rysunek 31 Regulowanie rurki dawkującej w celu ustawienia objętości próbki Naczynie do próbkowania proporcjonalnego do przepływu 100 ml = 100 ml Rysunek 32 Kalibracja naczynia do próbkowania proporcjonalnego do przepływu za pomocą menu serwisowego 28

29 Zamontowanie P = 0 [hpa, bar] Rysunek 33 Naczynie do próbkowania proporcjonalnego do przepływu może być używane, tylko jeśli nie ma ŻADNEGO przeciwciśnienia Boczne naczynie do dawkowania Notüberlauf Zabezpieczenie przed przelewem 4 20 L/Min. +ml ml P = 0 [hpa, bar] Rysunek 34 Ustawianie objętości próbki bocznego naczynia do dawkowania 29

30 Zamontowanie Podłączenie oraz odpływ wody spłukiwanej (4210/4410) Dysza Schlauchtülle: węża: ¾" ¾ Schlauch Wąż: 25 Ø mm (innen) Ø (wewnątrz) 25 mm Rysunek 35 Podłączenie oraz odpływ wody spłukiwanej (4210) Wąż: Schlauch 25 mm IDØ 25(wewnątrz) mm Dysza Schlauchtülle węża: ¾" ¾ Rysunek 36 Podłączenie oraz odpływ wody spłukiwanej (4410) 30

31 Zamontowanie Schemat obiegu wody (6010) Schlauchtülle: ½ Dysza rury: ½" Schlauch: Ø (innen) 12 mm Przewód rurowy: Ř 12 mm (wewnątrz) Dysza rury: Schlauchtülle: Ø 40 mm (wewnątrz) Ø (innen) 40 mm P = 0 [hpa, bar] Rysunek 37 Schemat obwodu wody (6010) Przygotowywanie pojemników na próbki (3010, 4010, 4110, 4210, 6010) Rysunek 38 Umieszczanie pustych butelek w obudowie 31

32 Zamontowanie Rysunek 39 Zamykanie drzwiczek Podłączanie urządzenia do gniazdka Należy upewnić się, że: Sprzęt jest w pełni przygotowany do oddania w eksploatację Wartości podane na tabliczce znamionowej odpowiadają wartościom źródła zasilania Podłączona została odpowiednia wtyczka lub przewód bezpośredni został prawidłowo zamontowany Sprzęt może być użytkowany bez żadnego ryzyka Rysunek 40 Tabliczka znamionowa 32

33 Zamontowanie 3m [10 ft] 3m [10 ft] Rysunek 41 Możliwe konfiguracje połączeń 33

34 Zamontowanie 34

35 Rozdział 4 Działanie 4.1 Użytkowanie jednostki sterującej Wszystkie funkcje są kontrolowane przez oprogramowanie Hasło Hasło żeby zmieniać programy i ustawienia samplera to: Programowanie Układ/funkcje klawiatury Struktura menu przypomina strukturę katalogów na dysku komputerowych i jest podzielona na menu główne oraz podrzędne. Sprzęt jest programowany przez operatora. Rysunek 42 Panel sterowania Funkcje klawiszy umożliwiają wysoce intuicyjna obsługę i są skonfigurowane w następujący sposób: Tabela 1 Funkcje klawiszy Wyświetlenie tekstu pomocy (w przypadku pól zaznaczenia kursor należy umieścić po lewej stornie) Klawisz strzałki Przechodzenie z jednego elementu menu do drugiego Klawisze strzałek Wybór żądanego menu Klawisz zatwierdzenia Poruszanie się po menu Klawisze strzałek 35

36 Działanie Tabela 1 Funkcje klawiszy (Ciąg dalszy) Wybór w menu Klawisze strzałek Potwierdzenie wyboru (automatyczne zaznaczenie ) Klawisz zatwierdzenia Wprowadzanie/zmiana wartości Klawisze strzałek Potwierdzenie wprowadzonych wartości Klawisz zatwierdzenia Powrót do następnego wyższego poziomu menu Klawisz powrotu Wprowadzenie wartości Klawiatura numeryczna RESET (przywrócenie ustawień fabrycznych) Naciśnij i przytrzymaj klawisz powrotu przez co najmniej 10 sekund Klawisz powrotu Przykład: Należy zmienić ustawienie. 1. Naciśnij klawisz zatwierdzenia. Spowoduje to miganie kursora. 2. Następnie za pomocą strzałek należy przesunąć kursor na wybraną pozycję. 3. Naciśnij klawisz zatwierdzenia. Wybór zostanie potwierdzony, co umożliwi uruchomienie programu. 36

37 Działanie Rysunek 43 Uruchamianie programu 4.2 Normalna praca W zależności od zakresu programu, rozpoczynane jest działanie lub automatycznie wybierany jest następny element menu. Uwaga: Ogólna zasada: Jeśli naciśniesz klawisz powrotu, czynność zostaje anulowana lub następuje przejście o jeden krok wstecz w menu. Opisana normalna praca odnosi się do kilku modeli (w tym 3010, 4010, 4011, 4110, 4210, 4411). Modele 3010, 4011 oraz 4411 są pokazane na ilustracjach jako przykłady. 37

38 Działanie Wymiana butelek na próbki (3010, 4010, 4110, 4211) Rysunek 44 Otwórz drzwiczki Rysunek 45 Wyjmij pełne butelki 38

39 Działanie Rysunek 46 Włóż na ich miejsce puste butelki Rysunek 47 Zamykanie drzwiczek 39

40 Działanie Próbkowanie (model 4411 z 12 lub 24 butelkami) Rysunek 48 Naciśnij przycisk PAUSE (Pauza), aby zawiesić bieżący program (model 4411 z 12 lub 24 butelkami) Rysunek 49 Wybierz, aby wyjąć próbkę (model 4411 z 12 lub 24 butelkami) 40

41 Działanie Rysunek 50 Wybierz numery butelek (model 4411 z 12 lub 24 butelkami) Rysunek 51 Wykręć kurek próbki (model 4411 z 12 lub 24 butelkami) 41

42 Działanie Rysunek 52 Naciśnij dźwignię, aby otworzyć kurek próbki (model 4411 z 12 lub 24 butelkami) Rysunek 53 Przekręć dźwignię z powrotem, aby zamknąć kurek próbki (model 4411 z 12 lub 24 butelkami) 42

43 Działanie Rysunek 54 Wkręć kurek próbki (model 4411 z 12 lub 24 butelkami) Rysunek 55 Wybierz kontynuowanie programu (model 4411 z 12 lub 24 butelkami) 43

44 Działanie Próbkowanie (model 4411 z 2 lub 4 butelkami) Rysunek 56 Wstrzymaj program (model 4411 z 2 lub 4 butelkami) Rysunek 57 Odblokuj uchwyt na butelki (model 4411 z 2 lub 4 butelkami) 44

45 Działanie Rysunek 58 Wyciągnij uchwyt i pobierz próbkę (model 4411 z 2 lub 4 butelkami) Rysunek 59 Wybierz usunięcie próbki (model 4411 z 2 lub 4 butelkami) 45

46 Działanie Rysunek 60 Wybierz numer butelki (model 4411 z 2 lub 4 butelkami) Rysunek 61 Włóż uchwyt z powrotem od urządzenia i zablokuj go (model 4411 z 2 lub 4 butelkami) 46

47 Działanie Rysunek 62 Wybierz kontynuowanie programu (model 4411 z 2 lub 4 butelkami) 47

48 Działanie 48

49 Rozdział 5 Konserwacja i czyszczenie NIEBEZPIECZEŃSTWO Czynności opisane w tym rozdziale powinien przeprowadzać wykwalifikowany personel. OSTRZEŻENIE W przypadku korzystania z chemikaliów oraz wody ściekowej, należy przestrzegać następujących zaleceń: Założyć ubranie ochronne: Płaszcz laboratoryjny Okulary ochronne Gumowe rękawice 5.1 Konserwacja Urządzenie nie wymaga konserwacji, więc operator nie musi wykonywać tego typu pracy. 5.2 Czyszczenie Czyszczenie obudowy i jednostki rozdzielającej OSTRZEŻENIE! Ręczne obracanie jednostki rozdzielającej może uszkodzić napęd. Jednostki nigdy nie należy obracać ręcznie. Część wewnętrzną i zewnętrzną obudowy należy czyścić za pomocą wilgotnej, niekłaczącej szmatki. W razie potrzeby do wody można dodać ogólnodostępnego środka czyszczącego. 49

50 Konserwacja i czyszczenie Rysunek 63 Jednostki rozdzielającej NIGDY nie należy obracać ręcznie Rysunek 64 Czyszczenie jednostki rozdzielającej 50

51 Konserwacja i czyszczenie Czyszczenie naczynia do dawkowania Rysunek 65 Zwalnianie naczynia do dawkowania Rysunek 66 Wyjmowanie naczynia do dawkowania 51

52 Konserwacja i czyszczenie Rysunek 67 Czyszczenie naczynia do dawkowania Rysunek 68 Wykładanie naczynia do dawkowania 52

53 5.3 Rozwiązywanie problemów Konserwacja i czyszczenie Jeśli urządzenie nie działa w oczekiwany sposób, należy sprawdzić bezpiecznik i wymienić go w razie potrzeby Otwieranie obudowy w celu wymiany bezpiecznika (3010) Rysunek 69 Otwieranie pokrywy i odczepianie osłony (3010) Rysunek 70 Zdejmowanie osłony zabezpieczającej (3010) 53

54 Konserwacja i czyszczenie Otwieranie obudowy w celu wymiany bezpiecznika ( ) Wymiana bezpiecznika Otwórz pokrywę obudowy w sposób pokazany na Rysunek 15, strona 19 oraz Rysunek 16, strona mm 8 A (träge) (nieaktywny) Rysunek 71 Podstawa bezpiecznika Jeśli błąd nie zniknie, należy skontaktować się z działem obsługi klienta producenta (patrz Informacje kontaktowe, strona 63). 54

55 Konserwacja i czyszczenie Ponowne składanie obudowy (3010) Rysunek 72 Zakładanie osłony zabezpieczającej (3010) Rysunek 73 Zamykanie obudowy (3010) 55

56 Konserwacja i czyszczenie Ponowne składanie obudowy ( ) Pokrywę obudowy należy zamknąć w sposób pokazany na Rysunek 20, strona 22, Rysunek 24, strona 24 oraz Rysunek 25, strona Wyłączanie urządzenia z eksploatacji i przechowywanie 1. Należy usunąć wszelkie płyny oraz, w razie konieczności, cząstki stałe z pasa podającego i wyjściowego, a także pojemników na próbki, i wyczyścić je w razie konieczności. 2. Należy zamknąć wszystkie aktywne programy. 3. Wyłączyć urządzenie. 56

57 Rozdział 6 Części zamienne i akcesoria 6.1 Części zamienne Opis Skrócona instrukcja (xx = numer języka) Pełna instrukcja obsługi (xx = numer języka) Nr kat. Doc013.xx Doc023.xx BM80070 BM69452 BM ml Plastikowe naczynie Kunststoff do dawkowania - Dosiereinheit BM BM BM ,5 Rysunek 74 Plastikowe naczynie do dawkowania 57

58 Części zamienne i akcesoria BM BM69401 BM69402 BM ml Szklane naczynie do dawkowania Glas - Dosiereinheit (350 ml) (350 ml) BM BM BM ,5 Rysunek 75 Szklane naczynie do dawkowania (350 ml) 58

59 Części zamienne i akcesoria BM BM69401 BM69402 BM ml Szklane naczynie do dawkowania Glas - Dosiereinheit (500 ml) (500 ml) BM BM BM ,5 Rysunek 76 Szklane naczynie do dawkowania (500 ml) 59

60 Części zamienne i akcesoria BM69402 BM ml Boczne naczynie do dawkowania Bypass - Dosiereinheit (szklane) (Glas) BM BM BM Rysunek 77 Szklane naczynie do dawkowania (przepływowe) 60

61 Rozdział 7 Gwarancja i odpowiedzialność Producent gwarantuje, że ten produkt jest wolny od wad materiałowych oraz produkcyjnych i zobowiązuje się do naprawy lub wymiany wszelkich wadliwych części na własny koszt. Gwarancja na urządzenia jest udzielana na okres 24 miesięcy. Jeśli w ciągu 6 miesięcy od daty zakupu zostanie zawarta umowa serwisowa, okres gwarancji ulega przedłużeniu do 60 miesięcy. Z wyłączeniem dalszych roszczeń dostawca jest odpowiedzialny za wszelkie wady, w tym za brak zapewnianych właściwości urządzenia, wobec czego wszystkie części, co do których w okresie gwarancji liczonym od dnia przeniesienia ryzyka można stwierdzić, że przestały być użyteczne lub mogą być używane wyłącznie ze znacznymi ograniczeniami na skutek czynników zaistniałych przed przeniesieniem ryzyka, a w szczególności na skutek wad projektu, niskiej jakości materiałów lub wadliwego wykończenia, zostaną naprawione lub wymienione na koszt dostawcy. Stwierdzenie tych wad musi zostać bezzwłocznie zgłoszone do dostawcy na piśmie, jednakże najpóźniej po 7 dniach od stwierdzenia wady. Jeżeli klient nie powiadomi dostawcy w terminie, przyjmuje się, że produkt został przyjęty przez klienta, niezależnie od istniejącej wady. Producent ani dostawca nie ponoszą żadnej dalszej odpowiedzialności za jakiekolwiek szkody bezpośrednie lub pośrednie. Jeżeli w trakcie trwania okresu gwarancji wymagane jest przeprowadzenie przez klienta (konserwacja) lub przez dostawcę (serwis) specyficznej dla sprzętu konserwacji i prac serwisowych określonych przez dostawcę, a te wymogi nie zostaną spełnione, wtedy wygasają wszelkie roszczenia w stosunku do szkód powstałych w wyniku niespełnienia tych wymagań. Nie będą uznawane jakiekolwiek dalsze roszczenia, w szczególności roszczenia za szkody wynikowe. Niniejsza gwarancja nie obejmuje zużycia i szkód spowodowanych niewłaściwym transportem, wadliwym montażem lub nieprawidłowym użytkowaniem. Urządzenia procesowe producenta udowodniły swoją niezawodność w wielu aplikacjach i wykorzystywane są z tego powodu w automatycznych układach regulacyjnych tak aby umożliwić jak najbardziej ekonomiczny sposób pracy dla danego procesu. Aby uniknąć lub ograniczyć możliwość powstania szkód wynikowych, zaleca się w związku z tym projektowanie obwodów sterowania w sposób, który w przypadku awarii przyrządu zapewni automatyczne przełączenie na zapasowy system sterowania, co zapewnia najbezpieczniejsze warunki użytkowania dla środowiska i procesu. 61

62 Gwarancja i odpowiedzialność 62

63 Rozdział 8 Informacje kontaktowe HACH Company World Headquarters P.O. Box 389 Loveland, Colorado U.S.A. Tel (800) 227-HACH (800) (U.S.A. only) Fax (970) orders@hach.com Repair Service in the United States: HACH Company Ames Service 100 Dayton Avenue Ames, Iowa Tel (800) (U.S.A. only) Fax (515) Repair Service in Canada: Hach Sales & Service Canada Ltd Border Street, Unit 34 Winnipeg, Manitoba R3H 0X4 Tel (800) (Canada only) Tel (204) Fax (204) canada@hach.com Repair Service in Latin America, the Caribbean, the Far East, Indian Subcontinent, Africa, Europe, or the Middle East: Hach Company World Headquarters, P.O. Box 389 Loveland, Colorado, U.S.A. Tel +001 (970) Fax +001 (970) intl@hach.com HACH LANGE GMBH Willstätterstraße 11 D Düsseldorf Tel. +49 (0) Fax +49 (0) info@hach-lange.de HACH LANGE LTD Pacific Way Salford GB-Manchester, M50 1DL Tel. +44 (0) Fax +44 (0) info@hach-lange.co.uk HACH LANGE LTD Unit 1, Chestnut Road Western Industrial Estate IRL-Dublin 12 Tel. +353(0) Fax +353(0) info@hach-lange.ie HACH LANGE GMBH Hütteldorfer Str. 299/Top 6 A-1140 Wien Tel. +43 (0) Fax +43 (0) info@hach-lange.at HACH LANGE GMBH Rorschacherstrasse 30a CH-9424 Rheineck Tel. +41 (0) Fax +41 (0) info@hach-lange.ch HACH LANGE FRANCE S.A.S. 8, mail Barthélémy Thimonnier Lognes F Marne-La-Vallée cedex 2 Tél. +33 (0) Fax +33 (0) info@hach-lange.fr HACH LANGE NV/SA Motstraat 54 B-2800 Mechelen Tel. +32 (0) Fax +32 (0) info@hach-lange.be DR. LANGE NEDERLAND B.V. Laan van Westroijen 2a NL-4003 AZ Tiel Tel. +31(0) Fax +31(0) info@hach-lange.nl HACH LANGE APS Åkandevej 21 DK-2700 Brønshøj Tel Fax info@hach-lange.dk HACH LANGE AB Vinthundsvägen 159A SE Sköndal Tel. +46 (0) Fax +46 (0) info@hach-lange.se HACH LANGE S.R.L. Via Riccione, 14 I Milano Tel Fax info@hach-lange.it HACH LANGE S.L.U. Edif. Arteaga Centrum C/Larrauri, 1C- 2ª Pl. E Derio/Vizcaya Tel Fax info@hach-lange.es HACH LANGE LDA Av. do Forte nº8 Fracção M P Carnaxide Tel Fax info@hach-lange.pt HACH LANGE SP. ZO.O. ul. Krakowska 119 PL Wrocław Tel Fax info@hach-lange.pl HACH LANGE S.R.O. Zastrčená 1278/8 CZ Praha 4 - Chodov Tel Fax info@hach-lange.cz HACH LANGE S.R.O. Roľnícka 21 SK Bratislava Vajnory Tel (0) Fax +421 (0) info@hach-lange.sk HACH LANGE KFT. Vöröskereszt utca H-1222 Budapest XXII. ker. Tel Fax info@hach-lange.hu HACH LANGE S.R.L. Str. Căminului nr. 3, et. 1, ap. 1, Sector 2 RO Bucureşti Tel. +40 (0) Fax +40 (0) info@hach-lange.ro HACH LANGE 8, Kr. Sarafov str. BG-1164 Sofia Tel (0) Fax +359 (0) info@hach-lange.bg HACH LANGE SU ANALİZ SİSTEMLERİ LTD.ŞTİ. Ilkbahar mah. Galip Erdem Cad. 616 Sok. No:9 TR-Oran-Çankaya/ANKARA Tel Ext. 140 Fax bilgi@hach-lange.com.tr 63

64 Informacje kontaktowe HACH LANGE D.O.O. Fajfarjeva 15 SI-1230 Domžale Tel (0) Fax +386 (0) ΗΑCH LANGE E.Π.Ε. Αυλίδος 27 GR Αθήνα Τηλ Fax HACH LANGE D.O.O. Ivana Severa bb HR Varaždin Tel (0) Fax +385 (0) HACH LANGE MAROC SARLAU Villa 14 Rue 2 Casa Plaisance Quartier Racine Extension MA-Casablanca Tél (0) Fax +212 (0) info-maroc@hach-lange.com 64
