1 DOC Przenośne urządzenie próbkujące BÜHLER 027, 029, 2000 Skrócona instrukcja 08/20, Wydanie 3A HACH-LANGE GmbH, 200, 20. Wszelkie prawa zastrzeżone. Wydrukowano w Niemczech

2

3 Spis treści Rozdział Dane techniczne Wymiary... 6 Rozdział 2 Informacje ogólne Zasady zachowania bezpieczeństwa Sposoby podawania informacji o zagrożeniach Naklejki ostrzegawcze Informacje ogólne Obszary zastosowania Opis funkcji Zawartość opakowania... 8 Rozdział 3 Zamontowanie Instalacja mechaniczna Wymagane narzędzia Wybór miejsca montażu (027) Umiejscowienie (029 i 2000) Dołączanie pojemnika urządzenia próbkującego do pojemnika na butelki (029) Przyłącza elektryczne Instalacja elektryczna Przygotowanie instalacji elektrycznej Schemat okablowania Montaż opcjonalnego pojemnika na butelki z aktywnym chłodzeniem (029/2000) Przekazanie urządzenia do eksploatacji Podłączanie rurki Ustawianie objętości poszczególnych próbek Plastikowe naczynie do dawkowania Szklane naczynie do dawkowania Naczynie do próbkowania proporcjonalnego do przepływu Zdejmowanie górnej części obudowy (029) Zdejmowanie górnej części obudowy (2000) Przygotowanie pojemników na butelki Montaż górnej części obudowy Podłączanie urządzenia do gniazdka Włączenie urządzenia Dostosowanie ustawień chłodzenia dla opcjonalnego pojemnika na butelki z aktywnym chłodzeniem (029 i 2000)...33 Rozdział 4Działanie Użytkowanie jednostki sterującej Hasło Programowanie Układ/funkcje klawiatury Normalna praca Wymiana butelek na próbki

4 Rozdział 5 Konserwacja i czyszczenie Konserwacja Czyszczenie Czyszczenie obudowy i jednostki rozdzielającej ( ) Czyszczenie naczynia do dawkowania Rozwiązywanie problemów Wymiana bezpiecznika Wyłączanie urządzenia z eksploatacji i przechowywanie...45 Rozdział 6Części zamienne i akcesoria Części zamienne Akcesoria...50 Rozdział 7 Gwarancja i odpowiedzialność...53 Rozdział 8 Informacje kontaktowe

5 Rozdział Dane techniczne Dane techniczne mogą ulec zmianie bez powiadomienia. BÜHLER 027 BÜHLER 029 BÜHLER 2000 BÜHLER 029 BÜHLER 2000 Bez aktywnego chłodzenia Z aktywnym chłodzeniem Komponenty elektryczne Zasilanie, pojemnik urządzenia próbkującego Z wbudowanym akumulatorem 2 V (DC) 2 V (DC) Z wbudowanym zasilaczem V/ Hz Z opcjonalnym zasilaczem V/50 60 Hz Zasilanie, pojemnik na butelki Z wbudowanym zasilaczem 2 V (DC) 0V/60Hz 230 V/50 Hz lub (opcjonalny) lub (opcjonalny) Parametry znamionowe 6 A Pobór mocy ok. 30 VA ok. 50 VA Środowisko Temperatura nośnika 0do40 C (32do04 F) Temperatura otoczenia 0do50 C (32do22 F) 0do43 C (32do0 F) Wysokość podawania < 6 m (20 stóp), opcjonalny < 8 m (26 stóp) Ogólne parametry techniczne Chłodziwo R34a Wymagania dotyczące konserwacji Bez konserwacji Masa Część górna ok. 6,6 kg ok. 0 kg ok. 4,3 kg ok. 0 kg ok. 4,3 kg Pojemnik na butelki ok. kg ok. 25 kg Program został zakończony ok. 22 kg ok. 25 kg ok. 35 kg ok. 40 kg Wymiary (szer wys gł) Część górna [8,7 4,3 8,7] Pojemnik na butelki Program został zakończony Z otwartą nasadką (55 ) Certyfikat [7,5 7,4 8,7] [ ,9] [20 2 6,9] [20 5,4 8,4] [20 3 8,4] [20 38,2 8,4] [7,5 7,4 8,7] [20 38,2 8,4] [20 5,4 8,4] [2,7 30,5 8,4] [2,7 40,5 8,4] [20 47,6 8,4] Certyfikat CE, próbkowanie zgodne z normą ISO /3-0 5

6 7pqrs 4 ghi 7pqrs 2abc 8tuv 2abc wxyz 5 jkl 6 mno Dane techniczne. Wymiary BW TD ghi 3 def 5 jkl 6 mno 9 H 0 BW DT 3 def 8 tuv wxyz 9 0 H 029 H WB DT H H B H T: Szer. Wys. siehe Gł.: Tabelle patrz Technische tabela ze specyfikacją Daten Rysunek Wymiary 6

7 Rozdział 2 Informacje ogólne 2. Zasady zachowania bezpieczeństwa Proszę przeczytać w całości niniejszy podręcznik przed przystąpieniem do rozpakowania, ustawiania lub obsługi urządzenia. Należy zwrócić uwagę na wszystkie informacje dotyczące potencjalnych zagrożeń. Niezapoznanie się z nimi może skutkować obrażeniami ciała lub uszkodzeniem urządzenia. W celu zagwarantowania właściwej ochrony nie wolno używać ani instalować urządzenia w sposób inny niż zostało to określone w niniejszej instrukcji obsługi. 2.. Sposoby podawania informacji o zagrożeniach NIEBEZPIECZEŃSTWO Wskazuje potencjalnie lub bezpośrednio niebezpieczną sytuację, która jeśli się jej nie uniknie doprowadzi do śmierci lub poważnych obrażeń. OSTRZEŻENIE Wskazuje potencjalnie lub nieuchronnie niebezpieczną sytuację, której skutkiem może być śmierć lub poważne obrażenia, jeżeli użytkownik jej nie uniknie. PRZESTROGA Wskazuje potencjalnie niebezpieczną sytuację, która może skutkować nieznacznymi lub umiarkowanymi obrażeniami Naklejki ostrzegawcze Ważna uwaga: Informacje, o których należy pamiętać podczas obsługi przyrządu. Uwaga: Dodatkowe informacje dla użytkownika. Przeczytać wszystkie naklejki i etykiety dołączone do urządzenia. Niezapoznanie się z nimi może skutkować obrażeniami ciała lub uszkodzeniem urządzenia. Taki symbol znajdujący się na przyrządzie, stanowi odwołanie do informacji zawartych w instrukcji obsługi, i/lub instrukcji bezpieczeństwa. Jeżeli na przyrządzie widoczny jest ten symbol, odwołuje się on do zawartych w instrukcji obsługi informacji dotyczących obsługi i/lub bezpieczeństwa. Taki symbol znajdujący się na obudowie produktu lub barierze oznacza ryzyko wstrząsu elektrycznego i/lub śmiertelnego porażenia prądem elektrycznym. Na produkcie może widnieć ten symbol - wskazuje on na konieczność noszenia okularów ochronnych. 7

8 Informacje ogólne Na produkcie może widnieć ten symbol - wskazuje on punkt podłączenia dla uziemienia ochronnego. Jeżeli ten symbol pojawia się na produkcie, oznacza on umiejscowienie bezpiecznika lub ogranicznika natężenia prądu. Od 2 sierpnia 2005 r. na terenie Unii Europejskiej nie wolno usuwać urządzeń elektrycznych oznaczonych tym symbolem przy użyciu publicznych systemów utylizacji odpadów. Zgodnie z lokalnymi i krajowymi przepisami, obowiązującymi na terenie Unii Europejskiej (Dyrektywa 2002/96/WE), użytkownicy urządzeń elektrycznych są zobowiązani do zwrotu starych lub wyeksploatowanych urządzeń producentowi, który je zutylizuje. Użytkownicy nie ponoszą żadnych kosztów związanych z tą operacją. Uwaga: Aby zwrócić urządzenie do recyklingu, prosimy skontaktować się z producentem sprzętu lub jego dostawcą w celu otrzymania instrukcji sposobu zwrotu zużytego sprzętu, akcesoriów elektrycznych dostarczonych przez producenta lub jego dostawcę oraz wszystkich innych przedmiotów dodatkowych celem właściwej utylizacji. 2.2 Informacje ogólne 2.2. Obszary zastosowania Opis funkcji 2.3 Zawartość opakowania To urządzenie powinno być wykorzystywane do próbkowania wodnych cieczy o temperaturze od 0 C do 50 C (patrz Rozdział Dane techniczne, strona 5). Ten sprzęt zapewnia tymczasowe miejsce przechowania dla cieczy o określonej objętości w celu późniejszej analizy. Do urządzenia dołączona jest rura oraz krótka instrukcja obsługi. Niektóre modele urządzenia są wyposażone także we wtyczkę (027/pojemnik na butelki z aktywnym chłodzeniem), przewód elektryczny (029) lub opcjonalny zasilacz (029/2000). Jeśli potrzebne są dalsze informacje, instrukcję obsługi (patrz Rozdział 6 Części zamienne i akcesoria, strona 47) można zamówić u producenta lub pobrać z Internetu. INPUT-Stecker Wtyczka WEJŚCIOWA,7 m [5.6 ft] Rysunek 2 Zakres dostawy (027) 8

9 Informacje ogólne Rysunek 3 Zakres dostawy (029) Rysunek 4 Zakres dostawy (2000) 9

10 Informacje ogólne 0

11 Rozdział 3 Zamontowanie NIEBEZPIECZEŃSTWO Czynności opisane w tym rozdziale powinien przeprowadzać wykwalifikowany personel. NIEBEZPIECZEŃSTWO Należy wybrać odpowiednie miejsce instalacji urządzenia. Podstawę mechaniczną należy zaplanować przed rozmieszczeniem prętów lub wierceniem otworów. Podstawa musi mieć wystarczającą nośność. Kołki ustalające należy dobrać stosownie do stanu ściany. Producent nie ponosi odpowiedzialności za nieprawidłowe zamontowanie urządzenia. Sposób poprowadzenia kabli i przewodów oraz ich ścieżki należy zaplanować zawczasu. Przewody rurowe, przewody danych i kable zasilania należy poprowadzić tak, aby nie powstawały w nich zagięcia i aby osoby poruszające się po terenie nie potykały się o nie. Kabli zasilania nie należy podłączać do gniazdka, jeśli urządzenie nie zostało prawidłowo podłączone oraz nie zostały założone bezpieczniki. Źródło zasilania energią elektryczną musi być w wystarczający sposób zabezpieczone przed zwarciem. Dla zewnętrznego źródła zasilania energią elektryczną należy zawsze podłączyć przerywacz prądu szczątkowego (prąd wyzwalający maks.: 30 ma) między siecią elektryczną a systemem. Jeśli urządzenie ma być montowane na wolnym powietrzu, należy przełączyć zabezpieczenie przed przeciążeniem z gniazdka na urządzenie. Produkty przeznaczone przez producenta do użytku na otwartym powietrzu zapewniają wyższy stopień ochrony przed przenikaniem płynów i kurzu. W przypadku podłączenia takich produktów do sieci elektrycznej przy użyciu kabla z wtyczką, zamiast kabla podłączonego w sposób trwały, zarówno wtyczka, jak i gniazdko elektryczne są znacznie bardziej narażone na przenikanie płynów i kurzu. Operator musi zapewnić odpowiednią ochronę wtyczki i gniazdka przed płynami i kurzem zgodnie z obowiązującymi przepisami prawa. Jeśli urządzenie będzie używane na otwartym powietrzu, musi być podłączone do odpowiedniego gniazdka elektrycznego z ochroną typu co najmniej IP44 (ochrona przed rozbryzgami płynów).

12 Zamontowanie 3. Instalacja mechaniczna NIEBEZPIECZEŃSTWO Należy wybrać odpowiednie miejsce instalacji urządzenia. Podstawę mechaniczną należy zaplanować przed rozmieszczeniem prętów lub wierceniem otworów. Podstawa musi mieć wystarczającą nośność. Kołki ustalające należy dobrać stosownie do stanu ściany. Producent nie ponosi odpowiedzialności za nieprawidłowe zamontowanie urządzenia. Sposób poprowadzenia kabli i przewodów oraz ich ścieżki należy zaplanować zawczasu. Przewody rurowe, przewody danych i kable zasilania należy poprowadzić tak, aby nie powstawały w nich zagięcia i aby osoby poruszające się po terenie nie potykały się o nie. 3.. Wymagane narzędzia Uwaga: Informacje na temat instalacji z opcjonalnymi akcesoriami znajdują się w odpowiednich instrukcjach instalacji. Rysunek 5 Wymagane narzędzia (027) Rysunek 6 Wymagane narzędzia (029 i 2000) 2

13 3..2 Wybór miejsca montażu (027) Zamontowanie Przygotuj odpowiednie elementy mocujące (np. wkręty 6 40 mm i odpowiedniej wielkości kołki) oraz zapoznaj się ze wszystkimi informacjami dotyczącymi bezpieczeństwa instalacji i montażu. Rysunek 7 Wybór miejsca montażu (027) 20 mm [8.30 in] 20 mm [8.3 in] Rysunek 8 Przymocowanie urządzenia (027) 3

14 Zamontowanie 3..3 Umiejscowienie (029 i 2000) <5 <5 Rysunek 9 Wybór miejsca (029 i 2000) <5 <5 <5 <5 <5 <5 Rysunek 0 Umiejscowienie urządzenia (029 i 2000) 4

15 Zamontowanie 3..4 Dołączanie pojemnika urządzenia próbkującego do pojemnika na butelki (029) 2 Rysunek Dołączanie pojemnika urządzenia próbkującego do pojemnika na butelki (029) 3.2 Przyłącza elektryczne NIEBEZPIECZEŃSTWO Czynności opisane w tym rozdziale powinien przeprowadzać wykwalifikowany personel. NIEBEZPIECZEŃSTWO Kabli zasilania nie należy podłączać do gniazdka, jeśli urządzenie nie zostało prawidłowo podłączone oraz nie zostały założone bezpieczniki. Źródło zasilania energią elektryczną musi być w wystarczający sposób zabezpieczone przed zwarciem. Dla zewnętrznego źródła zasilania energią elektryczną należy zawsze podłączyć przerywacz prądu szczątkowego (prąd wyzwalający maks.: 30 ma) między siecią elektryczną a systemem. Jeśli urządzenie ma być montowane na wolnym powietrzu, należy przełączyć zabezpieczenie przed przeciążeniem z gniazdka na urządzenie. W przypadku odłączenia wtyczki kabla zasilania sieciowego należy niezwłocznie zainstalować odpowiedni jednokierunkowy wyłącznik dwubiegunowy obok jednostki wyświetlacza z czytelnym oznaczeniem źródła zasilania. Produkty przeznaczone przez producenta do użytku na otwartym powietrzu zapewniają wyższy stopień ochrony przed przenikaniem płynów i kurzu. W 5

16 Zamontowanie przypadku podłączenia takich produktów do gniazdka sieci elektrycznej przy użyciu kabla z wtyczką zamiast kabla podłączonego w sposób trwały zarówno wtyczka, jak i gniazdko elektryczne są znacznie bardziej narażone na przenikanie płynów i kurzu. Operator musi zapewnić odpowiednią ochronę wtyczki i gniazdka przed płynami i kurzem zgodnie z obowiązującymi przepisami prawa. Jeśli urządzenie będzie używane na otwartym powietrzu, musi być podłączone do odpowiedniego gniazdka elektrycznego z ochroną typu co najmniej IP44 (ochrona przed rozbryzgami płynów) Instalacja elektryczna Przygotowanie instalacji elektrycznej W trybie zasilania akumulatorowego W trybie zasilania sieciowego 027 Nie wymaga przygotowania 029 Nie wymaga przygotowania Podłączyć opcjonalny zasilacz do gniazda zasilania na lewym boku Nie wymaga przygotowania Podłączyć przewód Y, tak jak pokazuje to Rysunek Rysunek 2 Podłączenie przewodu Y (2000) Aby podłączyć urządzenie do zasilania sieciowego, patrz Rysunek 36 Model 2000 z przewodem Y i zasilaczem na stronie 3. 6

17 Zamontowanie Schemat okablowania Na co należy zwrócić uwagę: Podział połączeń przedstawiony na poniższej ilustracji Kolor przewodu i etykiety na przewodzie optionales Opcjonalny Datenkabel przewód sygnałowy BM69644 (0 m) Q m³ 4 20 ma m³ Na przykład: ph Event Rysunek 3 Schemat połączeniowy dla opcjonalnego przewodu sygnałowego (BM69644) 7

18 Zamontowanie Montaż opcjonalnego pojemnika na butelki z aktywnym chłodzeniem (029/2000) 5 V/60 Hz 230 V/50 Hz 2 V Rysunek 4 Wybór przewodu dla opcjonalnego pojemnika na butelki z aktywnym chłodzeniem (029/2000) V/50 Hz 5 V/60 Hz 2 V Rysunek 5 Podłączenie opcjonalnego pojemnika na butelki z aktywnym chłodzeniem 8

19 Zamontowanie Ważna uwaga: Zatkane wyloty powietrza oraz płyny w jednostce chłodzącej lub wewnątrz opcjonalnego pojemnika na butelki z aktywnym chłodzeniem mogą spowodować uszkodzenie urządzenia. Należy zawsze upewnić się, że wyloty powietrza są drożne oraz że płyny nie mają możliwości przedostania się do wewnątrz urządzenia przez te wyloty Rysunek 6 Płyta pojemnika i wyloty powietrza opcjonalnego pojemnika na butelki z aktywnym chłodzeniem Uwaga: Podstawa obudowy pojemnika na butelki nosi numery, co umożliwia przypisanie do nich poszczególnych butelek. 9

20 Zamontowanie 3.3 Przekazanie urządzenia do eksploatacji 3.3. Podłączanie rurki Rysunek 7 Podłączenie przyłącza rurki do pobierania próbek 20

21 4ghi 7pqrs 2abc 5jkl 8tuv 6mno wxyz Zamontowanie Ułożenie rurek zgodnie z poniższym schematem montażowym. H 2 S Ex 0 3 def C [32 04 F] 000 mm [40 in] 6500 mm [2.3 ft] mm [00 ft] 0 40 C [32 04 F] > 50 µs Rysunek 8 Diagram montażowy Ustawianie objętości poszczególnych próbek Plastikowe naczynie do dawkowania 2 Rysunek 9 Odblokowanie nasadki bagnetowej na plastikowym naczyniu do dawkowania 2

22 Zamontowanie Rysunek 20 Wyjmowanie plastikowego naczynia do dawkowania V-Probe [ml] = 50 ml Rysunek 2 Docinanie rurki dawkującej w celu ustawienia objętości próbki 22

23 Zamontowanie 2 Rysunek 22 Montaż plastikowego naczynia do dawkowania Szklane naczynie do dawkowania Rysunek 23 Poluzowanie nakrętki szklanego naczynia do dawkowania 23

24 Zamontowanie Rysunek 24 Wyjmowanie szklanego naczynia do dawkowania V-Probe [ml] = 50 ml Rysunek 25 Docinanie rurki dawkującej w celu ustawienia objętości próbki 24

25 Zamontowanie Rysunek 26 Montaż szklanego naczynia do dawkowania Naczynie do próbkowania proporcjonalnego do przepływu 00 ml = 00 ml Rysunek 27 Kalibracja naczynia do próbkowania proporcjonalnego do przepływu za pomocą menu serwisowego 25

26 Zamontowanie P = 0 [hpa, bar] Rysunek 28 Naczynie do próbkowania proporcjonalnego do przepływu może być używane, tylko jeśli nie ma ŻADNEGO nadciwciśnienia 26

27 Zamontowanie Zdejmowanie górnej części obudowy (029) Rysunek 29 Zdejmowanie górnej części obudowy (029) 27

28 Zamontowanie Zdejmowanie górnej części obudowy (2000) 2 Rysunek 30 Zdejmowanie górnej części obudowy (2000) Przygotowanie pojemników na butelki 2 3 Rysunek 3 Umieszczanie pustych butelek w pojemniku Uwaga: Płytę pojemnika można ustawić we wszystkich czterech możliwych pozycjach. Uwaga: Podstawa obudowy pojemnika na butelki nosi numery, co umożliwia przypisanie do nich poszczególnych butelek. 28

29 Zamontowanie Montaż górnej części obudowy 2 3 Rysunek 32 Montaż górnej części obudowy (029) 2 Rysunek 33 Montaż górnej części obudowy (2000) 29

30 Zamontowanie Podłączanie urządzenia do gniazdka Należy upewnić się, że: Sprzęt jest w pełni przygotowany do oddania w eksploatację Informacje na tabliczce znamionowej odpowiadają informacjom dotyczącym zasilania sieciowego (dotyczy to modelu od 027 do 029 oraz modelu 2000 odnośnie zasilacza i wtyczki Y BM69742). Podłączona została odpowiednia wtyczka lub przewód bezpośredni został prawidłowo zamontowany Sprzęt może być użytkowany bez żadnego ryzyka NIEBEZPIECZEŃSTWO Upewnij się, że źródło zasilania, przewód (patrz też Rysunek 4, strona 8) i urządzenie mogą być używane łącznie. V? Hz? VA? Rysunek 34 Tabliczka znamionowa 30

31 Zamontowanie D UK CH,7 m [5.6 ft] Rysunek 35 Możliwe konfiguracje połączeń (027) Rysunek 36 Model 2000 z przewodem Y i zasilaczem 3

32 Zamontowanie V/50 Hz 5 V/60 Hz 2 V Rysunek 37 Możliwości połączeń (opcjonalnego pojemnika na butelki z aktywnym chłodzeniem) Włączenie urządzenia I/O I/O I/O Rysunek 38 Włączenie urządzenia 32

33 Zamontowanie Dostosowanie ustawień chłodzenia dla opcjonalnego pojemnika na butelki z aktywnym chłodzeniem (029 i 2000) Producent zaleca ustawienie w zakresie od +4 do +5 C Rysunek 39 Dostosowanie ustawień chłodzenia dla opcjonalnego pojemnika na butelki z aktywnym chłodzeniem 33

34 Zamontowanie 34

35 Rozdział 4 Działanie 4. Użytkowanie jednostki sterującej Wszystkie funkcje są kontrolowane przez oprogramowanie. 4.. Hasło Hasło żeby zmieniać programy i ustawienia samplera to: Programowanie 4..3 Układ/funkcje klawiatury Struktura menu przypomina strukturę katalogów na dysku komputerowych i jest podzielona na menu główne oraz podrzędne. Urządzenie może być programowane przez operatora. Rysunek 40 Panel sterowania Funkcje klawiszy umożliwiają wysoce intuicyjna obsługę i są skonfigurowane w następujący sposób: Tabela Funkcje klawiszy Wyświetlenie tekstu pomocy (w przypadku pól zaznaczenia kursor należy umieścić po lewej stornie) Klawisz strzałki Przechodzenie z jednego elementu menu do drugiego Klawisze strzałek Wybór żądanego menu Klawisz zatwierdzenia Poruszanie się po menu Klawisze strzałek 35

36 Działanie Tabela Funkcje klawiszy Wybór w menu Klawisze strzałek Potwierdzenie wyboru (automatyczne zaznaczenie ) Klawisz zatwierdzenia Wprowadzanie/zmiana wartości Klawisze strzałek Potwierdzenie wprowadzonych wartości Klawisz zatwierdzenia Powrót do następnego wyższego poziomu menu Klawisz powrotu Wprowadzenie wartości Klawiatura numeryczna RESET (przywrócenie ustawień fabrycznych) Naciśnij i przytrzymaj klawisz powrotu przez co najmniej 0 sekund Klawisz powrotu Przykład: Należy zmienić ustawienie.. Naciśnij klawisz zatwierdzenia. Spowoduje to miganie kursora. 2. Następnie za pomocą strzałek należy przesunąć kursor na wybraną pozycję. 3. Naciśnij klawisz zatwierdzenia. Wybór zostanie potwierdzony, co umożliwi uruchomienie programu. 36

37 Działanie Rysunek 4 Uruchamianie programu 4.2 Normalna praca 4.2. Wymiana butelek na próbki W zależności od zakresu programu, rozpoczynane jest działanie lub automatycznie wybierany jest następny element menu. Uwaga: Ogólna zasada: Jeśli naciśniesz klawisz powrotu, czynność zostaje anulowana lub następuje przejście o jeden krok wstecz w menu Rysunek 42 Wymiana pełnych butelek 37

38 Działanie 38

39 Rozdział 5 Konserwacja i czyszczenie NIEBEZPIECZEŃSTWO Czynności opisane w tym rozdziale powinien przeprowadzać wykwalifikowany personel. OSTRZEŻENIE W przypadku korzystania z chemikaliów oraz wody ściekowej, należy przestrzegać następujących zaleceń: Założyć ubranie ochronne: Płaszcz laboratoryjny Okulary ochronne Gumowe rękawice 5. Konserwacja 5.2 Czyszczenie Urządzenie nie wymaga konserwacji, więc operator nie musi wykonywać tego typu pracy Czyszczenie obudowy i jednostki rozdzielającej ( ) OSTRZEŻENIE! Ręczne obracanie jednostki rozdzielającej może uszkodzić napęd. Jednostki nigdy nie należy obracać ręcznie. Część wewnętrzną i zewnętrzną obudowy należy czyścić za pomocą wilgotnej, niekłaczącej szmatki. W razie potrzeby do wody można dodać ogólnodostępnego środka czyszczącego.. Wyczyść zewnętrzną część obudowy. 2. Zdejmij górną część, tak jak pokazuje to Rysunek 29, strona 27 i Rysunek 30, strona Poluzuj środkową nakrętkę i zdejmij miskę dystrybucyjną. 39

40 Konserwacja i czyszczenie 2 Rysunek 43 Zdejmij miskę rozdzielającą (029 i 2000). 4. Wyczyść miskę rozdzielającą. 5. Zamontuj z powrotem miskę rozdzielającą, dopilnowując, aby kołek prowadzący trafił do wywierconego otworu. 2 Rysunek 44 Montaż miski dystrybucyjnej (029 i 2000) 6. Z powrotem dokręć ręcznie środkową nakrętkę. 40

41 Konserwacja i czyszczenie 7. Wyczyść płytę pojemnika pustych butelek. Rysunek 45 Czyszczenie płyty pojemnika pustych butelek 8. Ustaw górną część z powrotem na pojemniku na butelki, tak jak pokazuje to Rysunek 32, strona 29, i Rysunek 33, strona Czyszczenie naczynia do dawkowania 2 Rysunek 46 Zwalnianie naczynia do dawkowania 4

42 Konserwacja i czyszczenie Rysunek 47 Wyjmowanie naczynia do dawkowania Rysunek 48 Czyszczenie naczynia do dawkowania 42

43 Konserwacja i czyszczenie 2 Rysunek 49 Wykładanie naczynia do dawkowania 5.3 Rozwiązywanie problemów 5.3. Wymiana bezpiecznika Jeśli urządzenie nie działa w oczekiwany sposób, należy sprawdzić bezpiecznik i wymienić go w razie potrzeby. Otwórz uchwyt bezpiecznikowy, tak jak pokazuje to Rysunek 50, i wymień wadliwy bezpiecznik. 43

44 Konserwacja i czyszczenie Rysunek 50 Umiejscowienie bezpiecznika w przenośnym urządzeniu próbkującym Rysunek 5 Umiejscowienie bezpiecznika w opcjonalnym pojemniku na butelki z aktywnym chłodzeniem Jeśli błąd nie zniknie, należy skontaktować się z działem obsługi klienta producenta (patrz Informacje kontaktowe, strona 55). 44

45 5.4 Wyłączanie urządzenia z eksploatacji i przechowywanie Konserwacja i czyszczenie. Należy usunąć wszelkie płyny oraz, w razie konieczności, cząstki stałe z pasa podającego i wyjściowego, a także pojemników na butelki, i wyczyścić je w razie konieczności. 2. Należy zamknąć wszystkie aktywne programy. 3. Wyłączyć urządzenie. 45

46 Konserwacja i czyszczenie 46

47 Rozdział 6 Części zamienne i akcesoria 6. Części zamienne Opis Skrócona instrukcja obsługi modelu 027, 029 i 2000 (xx = numer języka) Instrukcja obsługi modelu 027 (xx = numer języka) Instrukcja obsługi modelu 029 i 2000 (xx = numer języka) Butelka zamienna, szklana, l Nakrętka do szklanej butelki l Butelka zamienna, szklana, 20 l Butelka zamienna, plastikowa, l Nakrętka do plastikowej butelki l Butelka zamienna, plastikowa, 25 l (z nakrętką) Butelka zamienna, plastikowa, 5 l (z nakrętką) Butelka zamienna, plastikowa, 3 l (z nakrętką) Akumulator zapasowy 029 Akumulator zapasowy 2000 Nr kat. DOC03.xx DOC023.xx.9052 DOC023.xx.9053 BM30030 BM60533 BM30045 BM60486 BM60488 BM60046 BM60038 BM60045 BM002 BM

48 Części zamienne i akcesoria BM80070 BM69452 BM ml Plastikowe naczynie do dawkowania Kunststoff - Dosiereinheit BM90075 BM BM ,5 BM Rysunek 52 Plastikowe naczynie do dawkowania 48

49 Części zamienne i akcesoria BM80070 BM69402 BM ml Szklane naczynie Glas - Dosiereinheit do dawkowania (350 (350 ml) ml) BM BM BM ,5 BM Rysunek 53 Szklane naczynie do dawkowania (350 ml) 49

50 Części zamienne i akcesoria 6.2 Akcesoria Opis Przewód Y, zasilanie Zasilacz IP20 do modelu 029 i 2000 Zasilacz IP65 do modelu 029 i 2000 Przewód sygnałowy, 0 m (32,8 st) Przewód transmisji danych RS232 Oprogramowanie komputerowe READ DATA Przyłącze rurki ze złączem gwintowym Akumulator do pojemnika na butelki z aktywnym chłodzeniem (90 Ah) Pudło do transportu próbek (bez butelek) Zapasowy akumulator chłodzenia Wózek transportowy Nr kat. BM69742 BM BM BM69644 BM90002 BM BM BM02 BM BM6025 BM Rysunek 54 Zasilacz IP20 Rysunek 55 Zasilacz IP65 50

51 Części zamienne i akcesoria Rysunek 56 Wózek transportowy (029/2000) 5

52 Części zamienne i akcesoria 52

53 Rozdział 7 Gwarancja i odpowiedzialność Producent gwarantuje, że ten produkt jest wolny od wad materiałowych oraz produkcyjnych i zobowiązuje się do naprawy lub wymiany wszelkich wadliwych części na własny koszt. Gwarancja na urządzenia jest udzielana na okres 24 miesięcy. Jeśli w ciągu 6 miesięcy od daty zakupu zostanie zawarta umowa serwisowa, okres gwarancji ulega przedłużeniu do 60 miesięcy. Z wyłączeniem dalszych roszczeń dostawca jest odpowiedzialny za wszelkie wady, w tym za brak zapewnianych właściwości urządzenia, wobec czego wszystkie części, co do których w okresie gwarancji liczonym od dnia przeniesienia ryzyka można stwierdzić, że przestały być użyteczne lub mogą być używane wyłącznie ze znacznymi ograniczeniami na skutek czynników zaistniałych przed przeniesieniem ryzyka, a w szczególności na skutek wad projektu, niskiej jakości materiałów lub wadliwego wykończenia, zostaną naprawione lub wymienione na koszt dostawcy. Stwierdzenie tych wad musi zostać bezzwłocznie zgłoszone dostawcy na piśmie, jednakże najpóźniej po 7 dniach od stwierdzenia wady. Jeżeli klient nie powiadomi dostawcy w terminie, przyjmuje się, że produkt został przyjęty przez klienta, niezależnie od istniejącej wady. Producent ani dostawca nie ponoszą żadnej dalszej odpowiedzialności za jakiekolwiek straty bezpośrednie lub pośrednie. Jeżeli w trakcie trwania okresu gwarancji wymagane jest przeprowadzenie przez klienta (konserwacja) lub przez dostawcę (serwis) specyficznej dla urządzenia konserwacji i prac serwisowych określonych przez dostawcę, a te wymogi nie zostaną spełnione, wtedy wygasają wszelkie roszczenia w stosunku do szkód powstałych w wyniku niespełnienia tych wymagań. Nie będą uznawane jakiekolwiek dalsze roszczenia, w szczególności roszczenia za szkody wynikowe. Niniejsza gwarancja nie obejmuje zużycia i szkód spowodowanych niewłaściwym transportem, wadliwym montażem lub nieprawidłowym użytkowaniem. Urządzenia procesowe producenta udowodniły swoją niezawodność w wielu aplikacjach i wykorzystywane są z tego powodu w automatycznych układach regulacyjnych tak aby umożliwić jak najbardziej ekonomiczny sposób pracy dla danego procesu. Aby uniknąć lub ograniczyć możliwość powstania szkód wynikowych, zaleca się w związku z tym projektowanie obwodów sterowania w sposób, który w przypadku awarii przyrządu zapewni automatyczne przełączenie na zapasowy system sterowania, co zapewnia najbezpieczniejsze warunki użytkowania dla środowiska i procesu. 53

54 Gwarancja i odpowiedzialność 54

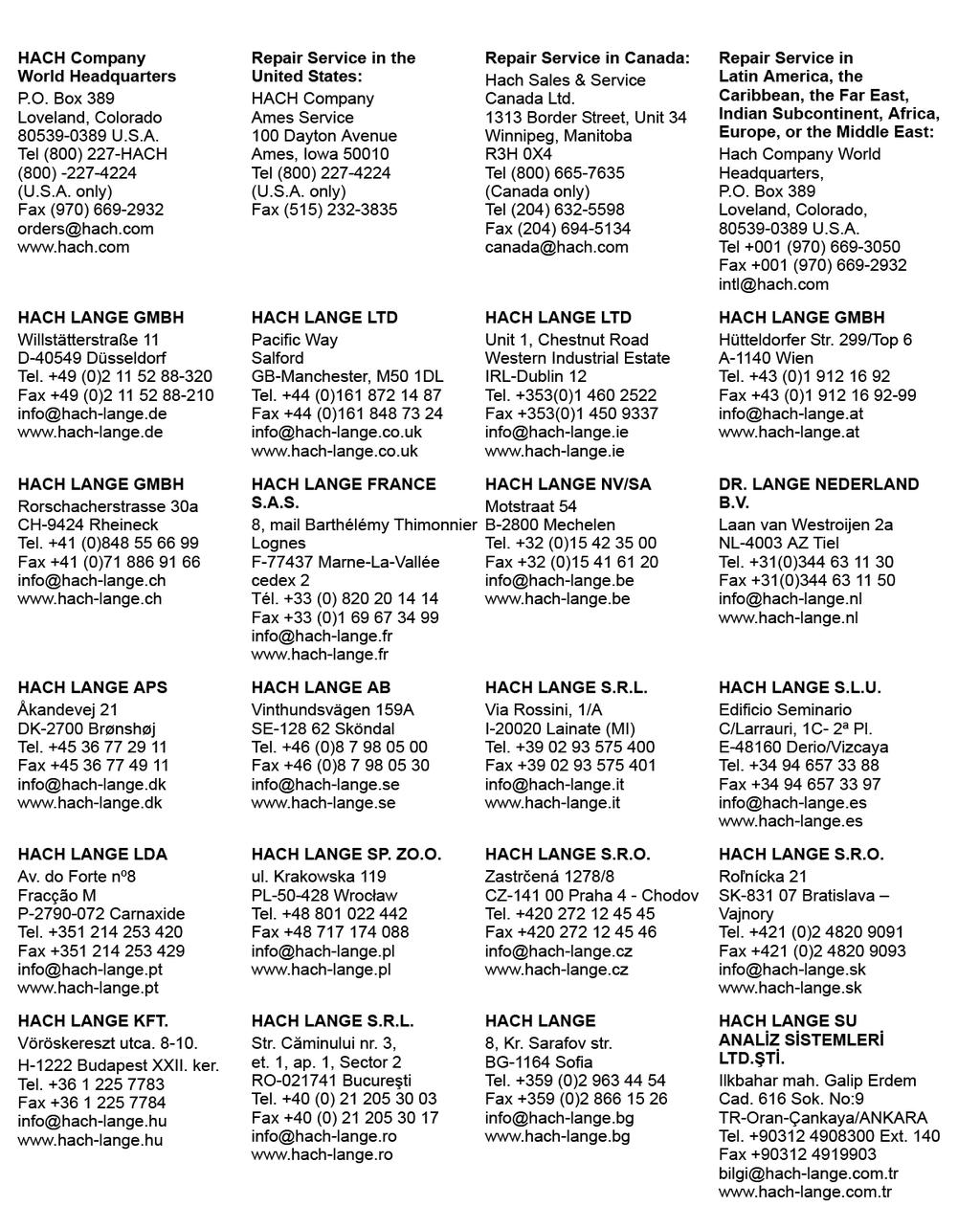

55 Rozdział 8 Informacje kontaktowe 55

56 Informacje kontaktowe 56
