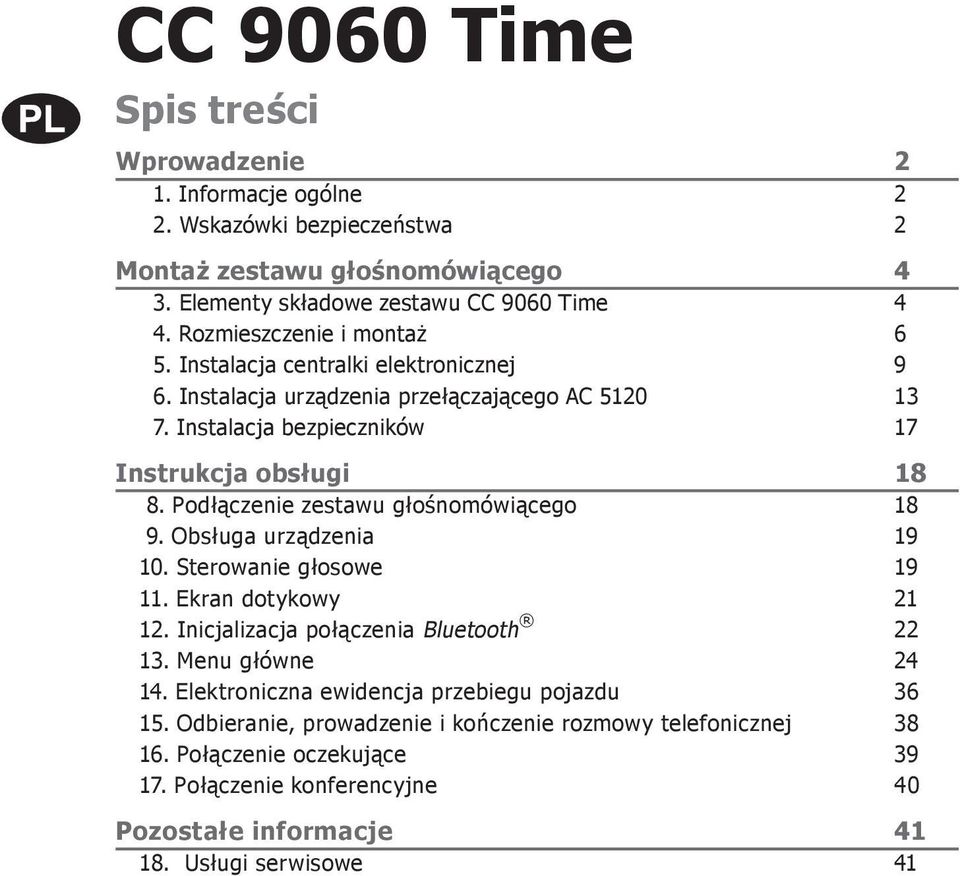

1 CC 9060 Time Spis treści Wprowadzenie 2 1. Informacje ogólne 2 2. Wskazówki bezpieczeństwa 2 Montaż zestawu głośnomówiącego 4 3. Elementy składowe zestawu CC 9060 Time 4 4. Rozmieszczenie i montaż 6 5. Instalacja centralki elektronicznej 9 6. Instalacja urządzenia przełączającego AC Instalacja bezpieczników 17 Instrukcja obsługi Podłączenie zestawu głośnomówiącego Obsługa urządzenia Sterowanie głosowe Ekran dotykowy Inicjalizacja połączenia Bluetooth Menu główne Elektroniczna ewidencja przebiegu pojazdu Odbieranie, prowadzenie i kończenie rozmowy telefonicznej Połączenie oczekujące Połączenie konferencyjne 40 Pozostałe informacje Usługi serwisowe 41

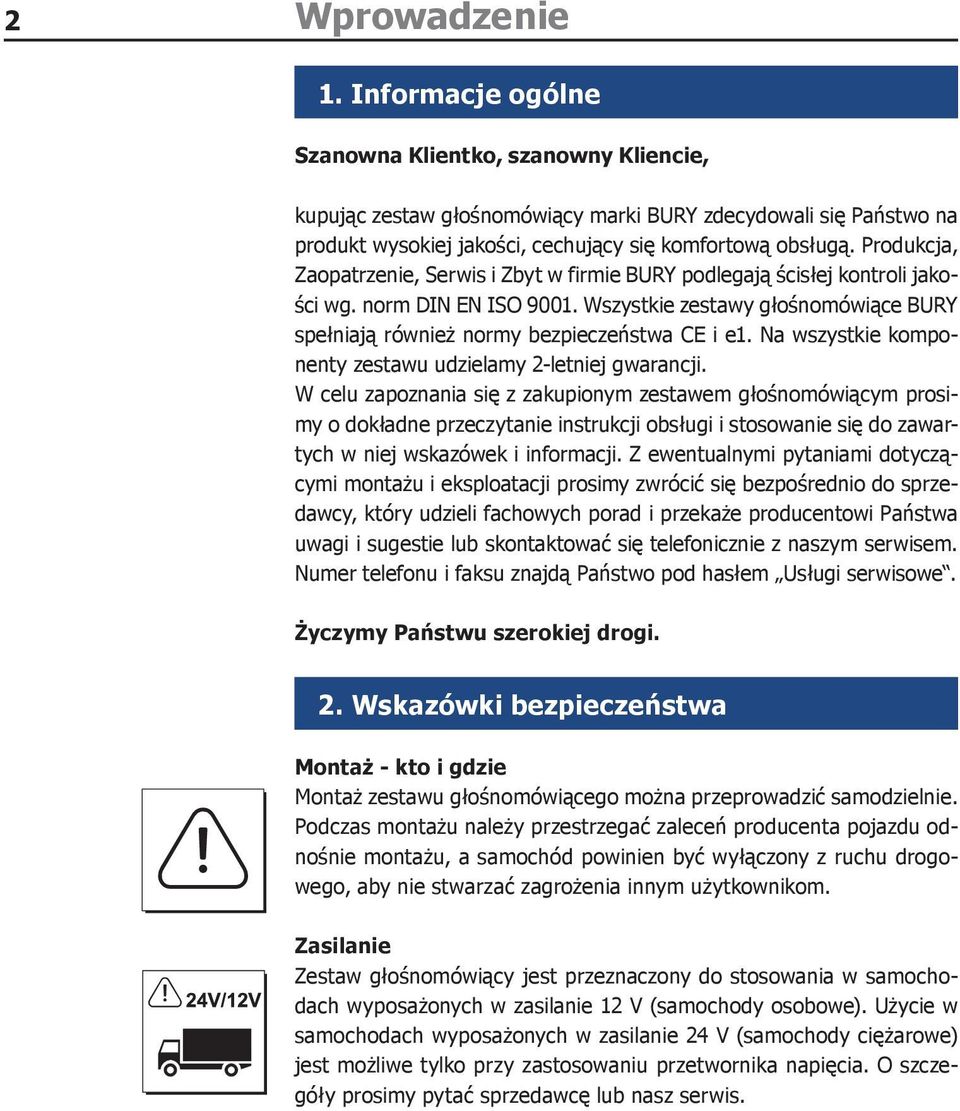

2 2 Wprowadzenie 1. Informacje ogólne Szanowna Klientko, szanowny Kliencie, kupując zestaw głośnomówiący marki BURY zdecydowali się Państwo na produkt wysokiej jakości, cechujący się komfortową obsługą. Produkcja, Zaopatrzenie, Serwis i Zbyt w firmie BURY podlegają ścisłej kontroli jakości wg. norm DIN EN ISO Wszystkie zestawy głośnomówiące BURY spełniają również normy bezpieczeństwa CE i e1. Na wszystkie komponenty zestawu udzielamy 2-letniej gwarancji. W celu zapoznania się z zakupionym zestawem głośnomówiącym prosimy o dokładne przeczytanie instrukcji obsługi i stosowanie się do zawartych w niej wskazówek i informacji. Z ewentualnymi pytaniami dotyczącymi montażu i eksploatacji prosimy zwrócić się bezpośrednio do sprzedawcy, który udzieli fachowych porad i przekaże producentowi Państwa uwagi i sugestie lub skontaktować się telefonicznie z naszym serwisem. Numer telefonu i faksu znajdą Państwo pod hasłem Usługi serwisowe. Życzymy Państwu szerokiej drogi. 2. Wskazówki bezpieczeństwa Montaż - kto i gdzie Montaż zestawu głośnomówiącego można przeprowadzić samodzielnie. Podczas montażu należy przestrzegać zaleceń producenta pojazdu odnośnie montażu, a samochód powinien być wyłączony z ruchu drogowego, aby nie stwarzać zagrożenia innym użytkownikom. Zasilanie Zestaw głośnomówiący jest przeznaczony do stosowania w samochodach wyposażonych w zasilanie 12 V (samochody osobowe). Użycie w samochodach wyposażonych w zasilanie 24 V (samochody ciężarowe) jest możliwe tylko przy zastosowaniu przetwornika napięcia. O szczegóły prosimy pytać sprzedawcę lub nasz serwis.

3 3 Rozmieszczenie i głośność Poszczególne elementy urządzenia należy zamontować w samochodzie w taki sposób i w takim miejscu, aby nie ograniczały widoczności, ani nie znajdowały się w strefie uderzenia osób w kabinie pasażerskiej lub w obszarze otwierania się poduszek powietrznych. Podczas demontażu osłon (bez poduszek powietrznych i z poduszkami) lub elementów tablicy przyrządów, mogą w niektórych przypadkach okazać się konieczne specjalistyczne narzędzia oraz umiejętności fachowe. Poziom natężenia głośności urządzenia powinien być tak ustawiony, aby nie zagłuszać dźwięków z zewnątrz. Głośność urządzenia należy ustawić na takim poziomie, aby były słyszalne odgłosy dobiegające z zewnątrz pojazdu. Prawidłowa obsługa Nie ponosimy odpowiedzialności za uszkodzenia i usterki powstałe w wyniku nieprawidłowej instalacji i obsługi systemu. Z tego względu urządzenie należy chronić przed wilgocią, działaniem ekstremalnych temperatur i wstrząsami oraz dokładnie zastosować się do kroków opisanych w instrukcji montażu i obsługi. Obsługa w trakcie jazdy Zestaw głośnomówiący należy obsługiwać wyłącznie wtedy, gdy pozwala na to sytuacja na drodze oraz wówczas, gdy nie spowoduje to powstania zagrożenia, szkody, utrudnienia lub uciążliwości dla innych uczestników ruchu drogowego. Postępowanie w przypadku usterki Nie należy posługiwać się urządzeniem w przypadku stwierdzenia usterki, bądź przypuszczenia, że urządzenie może być uszkodzone. W takim przypadku należy skontaktować się z naszym serwisem. Podejmowanie niefachowych prób naprawy może być niebezpieczne dla użytkownika. Z tego względu kontroli urządzenia może dokonać wyłącznie wykwalifikowany personel. Uwaga: Kierowca odpowiada w każdym przypadku za bezpieczeństwo XX podczas jazdy oraz kontrolę nad pojazdem. Podczas jazdy nie należy posługiwać się telefonem komórkowym, a w szczególności nie korzystać z funkcji umożliwiających pisanie i czytanie wiadomości SMS/MMS. Badania wykazały, że rozproszenie uwagi kierowcy stanowi XX zagrożenie jego bezpieczeństwa. Przyczyną rozproszenia uwagi może być m.in. korzystanie z telefonu komórkowego podczas jazdy. Producent informuje niniejszym, iż podczas jazdy należy ko- XX rzystać z zestawu głośnomówiącego.

4 4 Montaż zestawu głośnomówiącego 3. Elementy składowe zestawu CC 9060 Time 150 cm cm 9

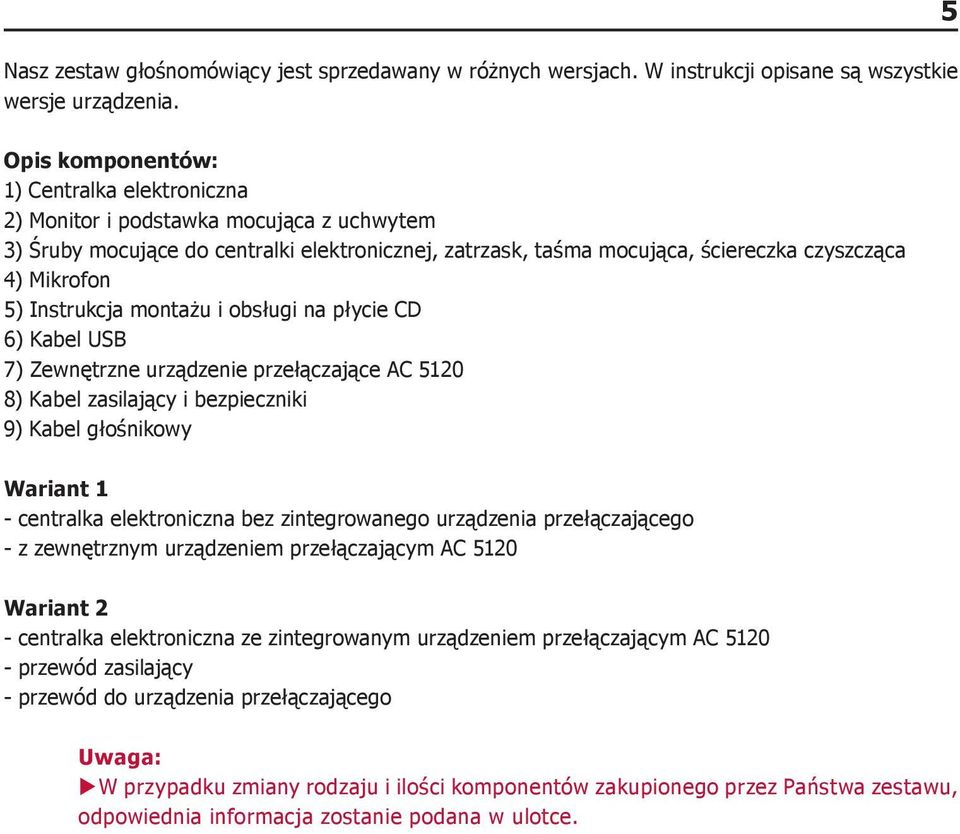

5 Nasz zestaw głośnomówiący jest sprzedawany w różnych wersjach. W instrukcji opisane są wszystkie wersje urządzenia. 5 Opis komponentów: 1) Centralka elektroniczna 2) Monitor i podstawka mocująca z uchwytem 3) Śruby mocujące do centralki elektronicznej, zatrzask, taśma mocująca, ściereczka czyszcząca 4) Mikrofon 5) Instrukcja montażu i obsługi na płycie CD 6) Kabel USB 7) Zewnętrzne urządzenie przełączające AC ) Kabel zasilający i bezpieczniki 9) Kabel głośnikowy Wariant 1 - centralka elektroniczna bez zintegrowanego urządzenia przełączającego - z zewnętrznym urządzeniem przełączającym AC 5120 Wariant 2 - centralka elektroniczna ze zintegrowanym urządzeniem przełączającym AC przewód zasilający - przewód do urządzenia przełączającego Uwaga: W przypadku zmiany rodzaju i ilości komponentów zakupionego przez Państwa zestawu, XX odpowiednia informacja zostanie podana w ulotce.

6 6 Montaż zestawu głośnomówiącego 4. Rozmieszczenie i montaż Krok 1: Proszę wybrać optymalne miejsce w samochodzie do umieszczenia podstawki mocującej z uchwytem pod monitor. Na rysunku obok przedstawiamy propozycję usytuowania; z przodu, w zasięgu kierowcy. Podstawka mocująca z uchwytem umożliwia łatwe i szybkie mocowanie monitora, jak i jego zdejmowanie. Przy wyborze miejsca pod monitor należy mieć również na uwadze to, że do ewidencjonowania przebiegu Państwa samochodu urządzenie będzie wykorzystywać dane do określania pozycji samochodu, które są przekazywane przez globalny system nawigacji satelitarnej NAVSTAR GPS i odbierane przez odbiornik GPS w Państwa monitorze. Tego rodzaju dane są najlepiej odbierane w pobliżu szyby przedniej. Gdy odbiór sygnałów GPS jest wystarczający, na ekranie głównego menu w prawym górnym rogu pojawi się symbol widoczny obok. Symbol będzie migał, gdy odbiór sygnału będzie chwilowo zakłócony, np. podczas przejazdu przez tunel. Ważne: XXPodczas wyboru miejsca pod monitor należy mieć na uwadze, że niektóre szyby wyposażone w podgrzewanie nie przepuszczają sygnałów GPS na zewnątrz i do wewnątrz i nie umieszczać w ich pobliżu monitora. Prosimy sprawdzić w instrukcji obsługi samochodu informację o rodzaju szyb, w które jest wyposażony samochód. XXZanim zamocują Państwo monitor na stałe prosimy sprawdzić, czy w wybranym miejscu będzie dostateczny odbiór sygnałów GPS. XX Odbiór sygnałów GPS w podziemnych garażach oraz na zadaszonych parkingach jest ograniczony. Po wybraniu odpowiedniego miejsca pod monitor należy oczyścić powierzchnię na której będzie mocowana podstawka z uchwytem chusteczką czyszczącą załączoną do zestawu. Urządzenie można zamontować tak, aby kable były jak najmniej widoczne. Pomocny będzie tutaj przewód z małą wtyczką typu Molex, który można przeprowadzić przez otwory w okolicach deski rozdziel-

7 czej. Należy pamiętać o sprawdzeniu długości przewodu, czy jest wystarczający do montażu centralki elektronicznej. 7 Uwaga: XXPodczas wyboru miejsca pod zestaw głośnomówiący proszę umieścić monitor tak, aby nie ograniczał widoczności, nie znajdował się w obszarze działania poduszek powietrznych, był łatwo dostępny do obsługi przez kierowcę. W przypadku, gdy sytuacja na drodze będzie wymagała wzmożonej koncentracji, należy bezwzględnie przerwać obsługę i skupić się na kierowaniu pojazdem. XXPodstawka mocująca może być przyklejona tylko jeden raz, ponieważ po oderwaniu od powierzchni może dojść do uszkodzenia przyczepności podstawki. Ponadto, jeśli odkleją Państwo taśmę mocującą, po pewnym czasie użytkowania niektóre powierzchnie kokpitu mogą ulec np. odbarwieniu, wskutek dużych wahań temperatur wewnątrz pojazdu. Zależne jest to od rodzaju i struktury powierzchni kokpitu. XXNależy unikać narażenia monitora na bezpośrednie działanie promieni słonecznych oraz wysokiej temperatury wewnątrz pojazdu, co może się zdarzyć podczas zostawienia samochodu na parkingu w upalny dzień. W takim przypadku należy monitor zdjąć z podstawki i przechować w innym miejscu, np. w schowku. Przykładowa instalacja 1:

8 8 Montaż zestawu głośnomówiącego Przykładowa instalacja 2: Krok 2: W zależności od rodzaju pojazdu i jego wyposażenia (np. poduszki powietrzne) zaleca się umieszczenie mikrofonu na osłonie przeciwsłonecznej lub na słupku przednim A. Informacje odnośnie wyposażenia pojazdu znajdują się w instrukcji Państwa samochodu. Krok 3: Przewody należy umiejscowić w taki sposób, aby w miarę możliwości były przymocowane, nie wisiały luźno i nie przeszkadzały podczas prowadzenia pojazdu. Należy unikać zgniatania i miażdżenia kabli, co może spowodować otarcia i uszkodzenie izolacji.

9 Krok 4: Proszę zainstalować centralkę elektroniczą w samochodzie, np. za radioodbiornikiem, w schowku lub w okolicy konsoli środkowej. Pamiętać należy, aby był łatwy dostęp do gniazd centralki. Przed podłączeniem pozostałych komponetów zestawu głosnomówiącego do centralki zalecamy, ze względów bezpieczeństwa, odpięcie akumulatora. Należy mieć na uwadze ewentualne kodowanie radia (patrz instrukcja radia). Ważna wskazówka: XXCentralkę elektroniczną zalecamy instalować w miejscu zabezpieczonym, do którego można się dostać dopiero po zdjęciu zabezpieczenia/pokrywy etc. Centralka, ze względów bezpieczeństwa nie może znajdować się w miejscu dostępnym dla wszystkich użytkowników pojazdu, ani wisieć luźno w pojeździe. 5. Instalacja centralki elektronicznej Nasz zestaw jest dostarczany w różnych wariantach. Centralka elektroniczna występuje w dwóch wersjach, które różnią się ilością i rozmieszczeniem gniazd oraz wymiarami. W przyszłości centralka nr 1 zostanie całkowicie zastąpiona centralką nr 2. Centralka elektroniczna jest wyposażona w gniazda do podłączenia pozostałych komponentów zestawu głośnomówiącego: Centralka elektroniczna nr 1 Centralka elektroniczna nr Opis gniazd: 1 zasilanie 2 AUX-Out 3 dodatkowe akcesoria 4 zewnętrzny głośnik 5 mikrofon 6 monitor 7 wieszak baseplate System 9 dla CC wbudowane urządzenie przełączające (występuje w niektórych wariantach urządzenia)

10 10 Montaż zestawu głośnomówiącego Wariant 1: patrz osobny rozdział: Instalacja urządzenia przełączającego AC 5120 Ważne: XXJeśli wtyczki ISO od urządzenia AC 5120 nie pasują do Państwa samochodu należy zakupić odpowiedni adapter. Wariant 2: Zasilanie jest dostarczane do zestawu głośnomówiącego przez 4-żyłowy kabel. Proszę podłączyć kable: czarny (klema 31 minus), czerwony (klema 30, plus) i niebieski (klema 15, zapłon) do zasilania w Państwa radioodbiorniku (ewentualnie do gniazda zapalniczki lub skrzynki bezpieczników). Kabel żółty służy do wyciszenia radia podczas rozmowy telefonicznej. Drugi koniec kabla z białą wtyczką typu Molex należy umieścić w gnieździe zasilania 1. Uwaga: XXW przypadku, gdy niebieski kabel zostanie podłączony również do klemy 30, zestaw głośnomówiący będzie zasilany w sposób ciągły. Może to powodować szybkie rozładowanie akumulatora podczas długiego postoju samochodu. 2- Gniazdo wyjścia AUX-Out Za pomocą dodatkowego adaptera można podłączyć do tego gniazda radioodbiornik (gniazdo AUX -In, nr 2). Możliwe będzie wtedy słuchanie muzyki w jakości stereo. Adapter musi być wyposażony w 3,5 mm gniazdo do połączenia z zestawem głośnomówiącym. Jeśli Państwa radioodbiornik nie jest wyposażony w gniazdo AUX-In można zakupić adapter Car CD/MP3 naszej firmy do odbioru muzyki za pomocą radia. 3 - Gniazdo do podłączenia dodatkowych akcesoriów Tutaj można podłączyć np. pilota z trzema przyciskami naszej firmy. Proszę skontaktować się ze sprzedawcą lub naszym serwisem, aby otrzymać więcej informacji na ten temat.

11 Gniazdo do podłączenia głośników samochodowych Wariant 1: patrz osobny rozdział: Instalacja urządzenia przełączającego AC Wariant 2: gniazdo niewykorzystane, patrz opis gniazda Gniazdo mikrofonu Do gniazda należy wpiąć wtyczkę kątową mikrofonu. Należy ją zabezpieczyć przed wypadnięciem, podczas wibracji powstających w czasie jazdy, umieszczając zatrzask (jeśli do gniazda 4 jest również podłączona wtyczka) 6 - Gniazdo monitora Do tego gniazda należy wetknąć małą wtyczkę typu Molex od monitora. Wtyczka jest wyposażona w zabezpieczenie chroniące przed wypadnięciem z gniazda. 7 - gniazdo do podłączenia wieszaka baseplate System 9 dla CC 9060 Do gniazda można podłączyć wieszak baseplate System 9 i umieścić na nim telefon, który będzie ładowany prądem z centralki elektronicznej.

12 wbudowane urządzenie przełączające: Kabel przedstawiony obok służy do odbioru audio przez głośnik samochodowy, umiejscowiony najlepiej po stronie pasażera, co zapewni odpowiedni odstęp od mikrofonu i uniknięcie efektu pogłosu. Gdy korzystają Państwo z wbudowanego urządzenia przełączającego nie jest używane gniazdo do podłączenia wtyczki kątowej (gniazdo 4) FL FR RL RR FL FR RL RR

13 13 6. Instalacja urządzenia przełączającego AC 5120 Urządzenie przełączające AC 5120 umożliwia automatyczne odcięcie (wyciszenie) głośnika radioodbiornika/odtwarzacza CD etc., na czas telefono wania i odtwarzanie tej rozmowy z głośników samochodowych. Dlatego też niepotrzebna jest instalacja dodatkowego głośnika w samochodzie, gdyż urządzenie to współpracuje z głośnikiem lub głośnikami radioodbiornika samochodowego, nawet wtedy, gdy nie jest włączony radioodbiornik. Radioodbiornik z funkcją wyciszania sam odcina sygnał do/z głośników samochodowych. Jeśli natomiast radioodbiornik nie posiada tej funkcji to można zastosować urządzenie przełączające. Urządzenie AC 5120 można użytkować z zestawami głośnomówiącymi BURY. Zestawy te są wyposażone w odpowiednie gniazda do podłączenia urządzenia AC Podczas prowadzenia rozmowy w trybie głośnomówiącym radioodbiornik zostanie automatycznie wyciszony. Urządzenie przełączające korzysta z głośników samochodowych również wtedy, gdy nie jest włączony radioodbiornik, gdyż funkcja ta uaktywnia się automatycznie i nie wymaga dodatkowej obsługi. Niektóre telefony komórkowe nie wspomagają funkcji automatycznego wyciszania radioodbiornika. Proszę zapoznać się z instrukcją obsługi Państwa telefonu. Szczegółowe informacje otrzymają Państwo u sprzedawcy, w internecie pod adresem lub dzwoniąc do naszego serwisu. Urządzenie przełączające prosimy umieścić w takim miejscu, aby długość kabli była wystarczająca. Urządzenie powinno być umieszczone w bezpiecznym miejscu, aby nie zwisało luźno i nie obijało się o inne części w samochodzie. Białą wtyczkę urządzenia przełączającego (1) prosimy podłączyć do gniazda zasilania centralki elektronicznej, a wtyczkę kątową 3,5 mm (4) do gniazda głośnika centralki (mniejsze gniazdo jest przeznaczone do podłączenia mikrofonu). 1 4

14 14 Montaż zestawu głośnomówiącego Wyciągnąć wtyczkę głośnikową (a) lub obie wtyczki (b) z gniazda głośnikowego radioodbiornika. Podłączyć wtyczkę (a) lub wtyczki (b) do urządzenia przełączającego AC 5120 (3). Wtyczkę (4) podłączyć do radioodbiornika. W zależności od pozycji przełącznika (5) rozmowa telefoniczna może być przełączana na prawy przed ni głośnik, lewy przedni lub na obydwa przednie głośniki. Należy wybrać pozycję OFF jeśli urządzenie przełączające będzie połączone z radioodbiornikiem za pomocą kabla Phone IN (6). Obydwa przewody wejścia audio (Phone IN) są odpowiednio oznaczone i muszą być połączone z radioodbiornikiem (przewody niebieski, zielony lub żółty). W tym celu prosimy zapoznać się z instrukcją obsługi samochodu, aby znaleźć właściwe połączenia. W wielu radioodbiornikach głośność rozmówcy można regulować za pomocą wejścia Phone-In i po wybraniu głośnika.

15 Podłączanie kostki połączeniowej ISO Układ pinów w kostce ISO zależy od typu samochodu. Aby nie uszkodzić urządzenia należy sprawdzić, czy połączenia są odpowiednie. 15 Układ I Jeśli pin 7 kostki połączeniowej ISO pojazdu jest podłączony do źródła stałego zasilania, a pin 4 jest podłączony do zapłonu, to należy sprawdzić, czy podłączenie wygląda tak jak na rysunku poniżej. czerwony 7 (czerwony) Urządzenie przełączające niebieski 4 (niebieski) Pojazd Układ II Jeśli pin 7 kostki połączeniowej ISO pojazdu jest połączony z zapłonem, a pin 4 jest podłączony do źródła zasilania zmiennego, to połączenie kabli powinno wyglądać tak jak na rysunku poniżej. czerwony 7 (czerwony) Urządzenie przełączające niebieski 4 (niebieski) Pojazd czerwony 7 (czerwony) Urządzenie przełączające niebieski 4 (niebieski) Pojazd

16 16 Montaż zestawu głośnomówiącego Proszę sprawdzić w instrukcji obsługi radioodbiornika na którym pinie występuje sygnał mute. Sygnał ten może występować na jednym z trzech kabli oznaczonych mute 1, mute 2, mute 3. mute 1 Radioodbiornik mute 2 mute 3 mute (żółty) Urządzenie przełączające Proszę połączyć żółty kabel mute urządzenia przełączającego z odpowiednim kablem radioodbiornika: mute 1, mute 2 lub mute 3. Uwaga: XXLinia zasilająca urządzenie oraz linia zapłonu są zabezpieczone wewnątrz urządzenia przełączającego bezpiecznikami 3A, nie jest wymagane dodatkowe zabezpieczenie.

17 17 7. Instalacja bezpieczników W przypadku, gdy instalują Państwo zestaw głośnomówiący bez urządzenia przełączającego AC 5120 należy zastosować bezpieczniki w sposób przedstawiony na poniższych rysunkach. Proszę przeciąć czerwony, czarny i niebieski kabel. Obydwie końcówki kabla czerwonego należy umieścić w klemie, a następnie ją zatrzasnąć. Następnie proszę umieścić bezpiecznik w sposób pokazany na ostatnim rysunku. Powyższe czynności powtórzyć dla pozostałych kabli.

18 18 Instrukcja obsługi 8. Podłączenie zestawu głośnomówiącego Jeśli zasilanie elektryczne zestawu głośnomówiącego jest podłączone prawidłowo, urządzenie aktywuje się po uruchomieniu zapłonu. Następnie należy wybrać język. Jeśli jest tylko jeden język do wyboru, aktywuje się automatycznie. Język można zmienić w każdej chwili. W tym celu należy uaktywnić pole Więcej, następnie w Menu głównym wybrać Ustawienia, następnie przejść na pozycję Urządzenie i wybrać Język. Następnie należy wybrać rodzaj podróży. Mają Państwo do wyboru 3 możliwości. Dokładny opis znajduje się w rozdziale Elektroniczna ewidencja przebiegu pojazdu. Przed lub po podłączeniu (sparowaniu) telefonu mogą pojawić się następujące symbole w głównym menu na górnej listwie: Stan naładowania baterii telefonu Nieodebrane telefony/nowe SMS-y Profil Bluetooth Aktywne połączenie Bluetooth Telefon w trybie A2DP Wskaźnik głośności Zasięg sieci Odbiór sygnałów GPS Menu główne - telefon nie jest sparowany Menu główne - telefon jest sparowany

19 19 9. Obsługa urządzenia System można obsługiwać dwoma sposobami: 1. Obsługa za pomocą sterowania głosowego Etykieta głosowa ETYKIETY GŁOSOWE są oznaczane w ten sposób w dalszej części instrukcji. 2. Obsługa za pomocą ekranu dotykowego Ekran dotykowy 10. Sterowanie głosowe Urządzenie można obsługiwać za pomocą komend głosowych (etykiet głosowych), które wystarczy raz uaktywnić w urządzeniu. Komendy te są przyporządkowane do menu, niektóre z nich są dostępne tylko dla wybranych funkcji menu, np. podczas aktywnej rozmowy nie można korzystać z etykiet głosowych, lecz z ekranu dotykowego. Sterowanie głosowe można aktywować wciskając krótko symbol z głową w głównym menu. W niektórych sytuacjach aktywuje się jednak automatycznie, np. podczas przychodzącej rozmowy i aktywnej funkcji głosowej. Urządzenie sygnalizuje gotowość do przyjmowania Państwa komend głosowych sygnałem dźwiękowym. Jeśli będą potrzebować Państwo pomocy w wyborze właściwej komendy to można skorzystać z funkcji POMOC. Jeśli urządzenie nie rozpozna Państwa komendy głosowej (etykiety głosowej) uruchomi się automatycznie funkcja pomocy i urządzenie będzie wyliczać wszystkie dostępne komendy głosowe. Niektóre komendy są dostępne tylko wtedy, gdy telefon jest połączony z urządzeniem głośnomówiącym. Komendy należy wypowiadać wyraźnie i w równym tempie.

20 20 Instrukcja obsługi Ważne: XXPodczas korzystania z funkcji sterowania głosowego zalecamy przyciszenie lub wyłączenie komunikatów z systemu nawigacyjnego, aby urządzenie nie odczytywało ich jako komend głosowych. Oprócz poleceń system rozpoznaje cyfry od 1 do 9. Liczby większe od 9 muszą być wymawiane pojedynczo (np. liczna 10 = jeden, zero). System rozpoznaje litery od A do Z podczas wyszukiwania nazw, oraz rozpoznaje alfabet NATO. Przy wprowadzaniu do systemu zagranicznych numerów telefonów jest dostępne polecenie PLUS. Funkcja sterowania głosowego oferuje w każdym poziomie menu opisane poniżej cztery polecenia: Anuluj Zakończenie bieżącego działania Menu główne Powrót do głównego menu Cofnij Powrót do poprzedniej pozycji Pomoc Wylicza wszystkie dostępne komendy

21 Ekran dotykowy Wszystkie dotychczas omówione polecenia można przeprowa dzać także za pomocą ekranu dotykowego. Każda komenda ukazuje się również na ekranie (częściowo z graficznymi symbolami). Poruszanie po ekranie możliwe jest za pomocą odpowiednich symboli. Czynność można przerwać symbolem czerwonym lub też cofnąć się wstecz, jeśli dotkną Państwo na dłużej danego pola nastąpi przekiero wanie do głównego menu. Za pomocą symbolu zielonego można za twierdzać daną czynność. Tutaj można wybierać numer telefonu Tutaj można wejść do książki telefonicznej Tutaj można aktywować sterowanie głosowe Tutaj można przejść do innych funkcji Menu główne - telefon jest sparowany Ekran dotykowy może się zabrudzić po dłuższym czasie użytkowania i być mało czytelny, dlatego zalecamy czyszczenie ekranu wilgotną ściereczką. Nie należy używać żadnych detergentów.

22 22 Instrukcja obsługi 12. Inicjalizacja połączenia Bluetooth Jeżeli połączenie Bluetooth ma być ustanowione po raz pierwszy, należy uaktywnić funkcję Bluetooth w telefonie komórkowym i włączyć funkcję wyszukiwania urządzeń typu Bluetooth. Trzeba odnaleźć urządzenie oznaczone symbolem CC W razie wykrycia kilku urządzeń należy wybrać poszukiwane i wprowadzić nr PIN Telefon komórkowy połączy się wówczas (sparuje), wykorzystując połączenie Bluetooth, z urządzeniem głośnomówiącym. W razie potrzeby należy wyszukać w telefonie funkcji Połącz lub Sparuj, aby sparować urządzenie z telefonem. Jeśli połączenie zostało nawiązane, na ekranie pojawi się nazwa telefonu i operatora, dane z książki telefonicznej (zapisane na karcie SIM) i adresowej (zapisane w pamięci telefonu) zostaną przesłane do urzą dzenia głośnomówiącego. Przesył może trwać kilka sekund w zależności od ilości danych, które są przesyłane. Jeśli w momencie przesyłu np. zadzwoni telefon, to może się zdarzyć, że nie wszystkie dane zostaną przesłane. W takim wypadku należy powtórzyć przesyłanie danych. Ważna wskazówka: XXSynchronizacja książki telefonicznej telefonu z urządzeniem głośnomówiącym odbywa się co pewien czas automatycznie. W tym czasie nie można korzystać z funkcji sterowania głosowego o czym poinformuje system. W przypadku, gdy połączenie nie udało się, należy sprawdzić i aktualizować stan oprogramowania na telefonie lub zestawie głośnomówiącym. Szczegóły znajdują się na naszej stronie internetowej Wskazówka: Na naszej stronie internetowej znajduje się lista różnorodnych modeli telefonów, które XX były testowane z tym modelem zestawu głośnomówiącego. Proszę mieć na uwadze, że użycie oprogramowania, którego nie ma na liście, może spowodować ograniczenie działania wszystkich dostępnych funkcji.

23 Może się zdarzyć, że muszą Państwo skasować w telefonie listę skonfigurowanych urządzeń, aby zestaw głośnomówiący skonfigurował prawidłowo połączenie. Proszę zapoznać się z instrukcją Państwa telefonu, jeśli mają Państwo pytania odnośnie menu, funkcji i obsługi, gdyż są one różne dla każdego telefonu. 23 Wskazówka: XXJeśli stan baterii w telefonie jest bardzo niski, przeprowadzenie konfiguracji połączenia może zakończyć się niepowodzeniem. Proszę naładować baterię. Zestaw głośnomówiący może zapisać w pamięci konfigurację z 10 telefonami. W przypadku, gdy zechcą Państwo skonfigurować połączenie z 11 telefonem, proszę mieć na uwadze, że najstarszy zapis zostanie skasowany i zastąpiony nowym. Połączenie Bluetooth mogą Państwo przerwać w każdej chwili wyłączając tę funkcję w telefonie lub zestawie głośnomówiącym. Połączenie może zostać przerwane, jeśli oddalą się Państwo od samochodu i telefon straci zasięg z urządzeniem głośnomówiącym. Należy pamiętać, że podczas włączonej funkcji Bluetooth bateria telefonu szybko się wyczerpuje. Zalecamy wyłączenie funkcji Bluetooth jeśli opuszczają Państwo samochód na dłuższy czas.

24 24 Instrukcja obsługi 13. Menu główne Poszczególne opcje menu głównego służą do obsługi i konfiguracji systemu. Menu można obsługiwać za pomocą ekranu dotykowego, wybierając odpowiednie pola lub funkcji sterowania głosem. Dodatkowo urządzenie wyposażone jest w następujące oddzielne komendy głosowe: ZADZWOŃ JAN KOWALSKI ODCZYTAJ NOWE WIADOMOŚCI TEKSTOWE ODCZYTAJ NOWE MAILE Objaśnienia menu głównego znajdują się w dalszej części instrukcji. Zadzwoń Jan Kowalski Zadzwoń Jan Kowalski Za pomocą tej komendy (nie jest wyświetlana na ekranie) można wywołać głosem kontakt z Państwa książki telefonicznej (musi być ak tywna funkcja Sterowanie głosowe). Wskazówka: XXWypowiadane nazwisko musi być takie samo jak jest zapisane w książce telefonicznej. Kontakty, które są zapisane dużymi literami muszą być przeliterowane. Jeśli kolejność nazwisk została zmieniona, komenda brzmi: JAN KOWALSKI ZADZWOŃ Wybierz numer Wybierz numer Podczas wybierania numeru telefonicznego głosem najlepiej podzielić go na mniejsze bloki 3-4 cyfrowe i dyktować wolno systemowi. Po wypowiedzeniu jednego bloku cyfrowego najlepiej zrobić krótką przerwę, aby system mógł powtórzyć cyfry. Następnie system da sy gnał do dalszego dyktowania pozostałych cyfr. Po wprowadzeniu całego numeru telefonu do pamięci systemu można sprawdzić, czy został poprawnie wprowadzony podając polecenie systemowi POWTÓRZ. Na ekranie zostaną wyświetlone wszystkie możliwe polecenia:

25 25 Kasuj wszystkie Cały wpis jest kasowany Kasuj ostatnie Ostatnia liczba jest kasowana Wybierz Kasuj grupę Wybieranie abonenta Ostatnio wprowadzona grupa liczb jest kasowana Książka telefoniczna Ponieważ przy pierwszym parowaniu telefonu z urządzeniem głośnomówiącym została pobrana książka telefoniczna, będzie można z niej od razu korzystać i będzie dostępna tak długo, dopóki nie skasują Państwo telefonu z listy. Wgląd do danych z książki telefonicznej i możliwość zmian mają tylko Państwo. Książka telefoniczna Za pomocą tej komendy urządzenie będzie odczytywać całą listę. Za pomocą komendy STOP można zatrzymać ten proces i wybrać wpis, którego Państwo potrzebują. Istnieje możliwość bezpośredniego przejścia do jednego z wyświetlanych wpisów poprzez wywołanie zapisanego numeru np.: WYBIERZ TRZY. Można podać również komendy: NASTĘPNY, NASTĘPNA STRO- NA i POPRZEDNI, POPRZEDNIA STRONA. Za pomocą polecenia WYBIERZ można się połączyć te lefonicznie z wybraną osobą. Odczytaj listę Jan Kowalski to operator wpisów w Państwa książce telefonicznej. Jeśli wybiorą Państwo jakieś nazwisko to nastąpi natychmiastowe przekierowanie do tego wpisu. Zadzwoń Jan Kowalski Wskazówka: XXW zależności od rodzaju telefonu może się zdarzyć, że po przeprowadzeniu transmisji danych z książki telefonicznej telefonu do urządzenia głośnomówiącego kolejność nazwisk, czy też imion może ulec zmianie.

26 26 Instrukcja obsługi Szybkie wyszukiwanie Szczegóły Wybierz prywatny Wybierz komórkowy Wybierz praca Wybierz ogólny Wybierz z karty SIM Numer Istnieje możliwość wyszukiwania wpisów według liter alfabetu. Po wybraniu głosem określonej litery alfabetu urządzenie wyświetli wszystkie wpisy rozpoczynające się od tej litery. Natomiast za pomocą komendy SZCZEGÓŁY zostaną wyświetlone wszystkie numery telefonów do danego nazwiska. W zależności od ustawień w Państwa telefonie na urządzeniu głośnomówiącym wyświetlą się kontakty zapisane na karcie SIM lub w pamięci telefonu lub zapisane na karcie i w telefonie. Jeśli w telefonie wybrano kontakty zapisane w pamięci telefonu to może wyświetlić się lista z 4 lub więcej rodza jami numerów do jednego kontaktu. Podane poniżej przykładowe nazwy mogą brzmieć różnie w różnych telefonach lub można tworzyć je indywidualnie*: PRYWATNY, TEL. KOM., PRACA, OGÓLNE. * Ta funkcja zależy od rodzaju telefonu. Jeśli wypowiedzą Państwo NUMER urządzenie odczyta wszystkie wpisy pod tym nazwiskiem. Jeśli pod nazwiskiem zapisano kilka numerów, można wybrać określony numer według kategorii, np. ZADZWOŃ JAN KOWALSKI PRY- WATNY. Istnieje także możliwość utworzenia własnej etykiety głosowej do jakiegoś kontaktu z książki telefonicznej. Dotyczy to np. nazwisk trudnych do wymówienia. Etykieta głosowa Odbierz Etykietę głosową należy wymówić wyraźnie do mikrofonu, a urządze nie głośnomówiące powtórzy ją i zapamięta. Następnie z tą osobą moż na się skontaktować wypowiadając np. KLIENT 1 WYBIERZ. Skasuj

27 27 Państwa urządzenie głośnomówiące może zapisać łącznie 150 etykiet głosowych. Ta sama etykieta głosowa jest przypisana do wszystkich numerów zapisanych pod jednym nazwiskiem. Wskazówka: XXW celu ułatwienia urządzeniu identyfikacji poleceń głosowych prosimy przy tworzeniu własnych nie używać takich samych jak są standardowo zapisane w urządzeniu głośnomówiącym. Ponowne wybieranie numeru Umożliwia ponowne wybieranie numeru ostatnio wybranego Wybierz ponownie Spis połączeń Tutaj znajduje się spis wszystkich połączeń wybieranych, nieodebranych i odebranych w chronologicznej kolejności. Można wywołać numer głosem lub oddzwonić. Obsługa listy jest analogiczna jak w przypadku listy z książki telefonicznej. Wybierane Odebrane Nieodebrane Muzyka Jeśli Państwa telefon jest wyposażony w profil Bluetooth A2DP, możliwe będzie odtwarzanie muzyki (np. plików MP3) w jakości stereo za pomocą zestawu głośnomówiącego. Aby odsłuchać wybrany utwór należy wybrać funkcję Odtwórz za pomocą....pozycja...bluetooth - Stereo-Headset może być różna w zależności od modelu telefonu. Po wybraniu tej pozycji muzyka będzie odtwarzana przez system audio podłączony do zestawu głośnomówiącego. Muzyka Odtwarzanie muzyki zostanie zatrzymane w momencie, gdy ktoś zadzwoni. Ekran z odtwarzaczem muzyki zniknie i wyświetli się numer osoby dzwoniącej.

28 28 Instrukcja obsługi Po włączeniu funkcji muzyki pojawi się okno, w którym można zmieniać głośność, wybierać utwory do słuchania, zatrzymywać je oraz przeszukiwać pamięć w celu wybrania utworu. Jeśli telefon jest włączony w trybie głośnomówiącym (symbol z funkcją automatyczną) i jest odtwarzana muzyka z tego telefonu, albo innego, to wyświetli się symbol nuty. Do wyboru są następujące funkcje: Cofnij (tytuł) Do przodu (tytuł) Pauza X Play Stop Za pomocą symbolu głośnika można regulować poziom głośności (przyciski plus i minus) Uwaga: XXNie każdy telefon wspiera transmisję nazwy tytułowej. Wiadomości tekstowe Wszystkie wiadomości SMS Nowe wiadomości SMS Wiadomości tekstowe Nowe wiadomości SMS lub maile są wyświetlane na ekranie i odczytywane przez urządzenie. W pamięci urządzenia można zapisać max. 100 wia domości i 30 maili. Urządzenie odczytuje wiadomości zapisane zarówno na karcie SIM, jak i w pamięci telefonu. Zalecamy regularne kasowanie starych wiadomości, aby mieć pewność, że na ekranie wyświetlają się nowe wiadomości. Jeśli otrzymają Państwo nowy SMS lub mail to najstarszy wpis zostanie skasowany. Jeśli nie wszystkie wiadomości zostaną odczytane (odpo wiednia informacja pojawi się na wyświetlaczu), można je odczytać później. Wszystkie maile Nowa wiadomość SMS lub mail znajdują się w menu Nowe wiadomości lub Nowe maile. Nowe maile Istnieje również możliwość przejścia bezpośrednio do wiado mości. Wystarczy wywołać głosem numer, pod którym jest zapisana wiadomość, np. Odczytaj nowe wiadomości lub Odczytaj nowe maile. Zadzwoń do nadawcy W razie potrzeby można oddzwonić do nadawcy. Jeśli wiadomości SMS są odczytywane za pomocą ekranu dotykowego nie będą automatycznie odczytywane. Należy otworzyć wiadomość i nacisnąć na tekst, aby odsłuchać wiadomość.

29 29 Ustawienia Za pomocą tego menu możliwe jest przejście do 6 pozycji podmenu i dalsze konfigurowanie urządzenia głośnomówiącego. Ustawienia Bluetooth To podmenu umożliwia wybranie automatycznego połączenia urządzenia głośnomówiącego z telefonem za pomocą Bluetooth. Możliwe jest tu kasowanie pojedynczych telefonów lub całej listy sparowanych telefonów (polecenie Skasuj listę oraz zmiana kodu PIN w następnej pozycji. Możliwe jest również wybranie jednego telefonu jako głównego, co oznacza, że urządzenie głośnomówiące po włączeniu będzie wyszukiwać w pierwszej kolejności tego telefonu, a w dalszej innych. Bluetooth Lista telefonów Usuń listę Za pomocą menu Bluetooth można wyświetlić listę telefonów sparowanych z zestawem głośnomówiącym i połączyć się z nimi w trybie głośnomówiącym lub trybie odtwarzania muzyki (A2DP). Możliwe jest również skasowanie tych telefonów. Jeśli zostanie ustawione połączenie automatyczne to zestaw będzie próbował się łączyć tylko ze znanymi mu telefonami. Aby sparować nowy telefon z zestawem należy zatrzymać funkcję automatycznego wyszukiwania. W tym celu należy nacisnąć symbol automatycznego połączenia. Kod PIN Połączenie automat. włączone Sterowanie głosowe W tym podmenu możliwa jest zmiana następujących ustawień: Sterowanie głosowe Aktywacja lub dezaktywacja funkcji Pomoc rozszerzona: Jeśli jest włączona ta funkcja oraz sterowanie głosowe, otrzymają Państwo dodatkowe informacje odnośnie etykiet głosowych lub w innych sytuacjach urządzenie będzie Państwa pytać o potwierdzenie wykonania danej czynności na urządzeniu. Aktywacja lub dezaktywacja funkcji Informacje głosowe: jeśli jest aktywna ta funkcja to podczas obsługi urządzenia za pomocą ekra nu dotykowego będą słyszalne dodatkowo wskazówki głosowe (np. od czyt wpisów z książki telefonicznej). Odpowiednie informacje odnośnie aktywacji lub dezaktywacji tej funkcji pokażą się na ekranie. Pomoc rozszerzona Informacje głosowe

30 30 Instrukcja obsługi Trening użytkownika Urządzenie głośnomówiące rozpoznaje każdy rodzaj głosu, nie ma potrzeby uczenia urządzenia rozpoznawania głosu użytkownika. Trening użytkownika jest zalecany tylko w przypadku, gdy mówią Państwo dialektem. Polega to na tym, że urządzenie zaoferuje 20 pojęć, które muszą Państwo powtórzyć, aby urządzenie nauczyło się Państwa gło su. Opis Poniżej opisane są krótko najistotniejsze funkcje urządzenia głośnomówiącego. Audio Audio Za pomocą tej pozycji mają Państwo możliwość dokonywania zmian w ustawieniach audio. DSP aktywne DSP telefonu DSP urządzenia Urządzenie głośnomówiące jest wyposażone w funkcję DSP do rozpoznawania i syntezy głosu, która jest włączona fabrycznie. Razem z funkcją eliminacji pogłosu, DSP gwarantuje uzyskanie optymalnej jakości dźwięku podczas rozmowy telefonicznej dla więk szości telefonów. Wskazówka: X XZalecamy pozostawienie tego ustawienia bez zmian. Eliminacja pogłosu Jeśli natomiast dojdzie do pogorszenia jakości dźwięku można wyłączyć Eliminację pogłosu i pozostawić włączone DSP urządzenia. DSP można również całkowicie wyłączyć ( DSP wyłączone ). Jeśli jakość nadal się nie polepszy można włączyć DSP telefonu. Dzwonki Odtwórz Zatwierdź Urządzenie jest fabrycznie wyposażone w 4 rodzaje dzwonków do wy boru. Za pomocą poleceń NASTĘPNY, POPRZEDNI można po ruszać się po liście. Za pomocą polecenia Wybierz zostanie wybrany dany rodzaj dzwonka. Jeśli chcą Państwo wybrać dzwonek z telefonu należy wybrać pierwszą pozycję w menu. Jednak nie w każdym telefonie można przenieść dźwięk dzwonka do zestawu głośnomówiącego.

31 31 Poziom głośności informacji słownych i dźwięku dzwonka można zmieniać w kolejnym podmenu Głośność. Głośność Można tu również ustawić poziom głośności dla sygnalizowania prędkości i ostrzegania o limitach prędkości. Do wyboru są następujące komendy: GŁOŚNIEJ, CISZEJ, MAKSIMUM, MINIMUM lub ZATWIERDŹ. Mowa Dzwonek Sygnalizacja Wyświetlacz W tym podmenu możliwe jest ustawianie właściwości wyświetlacza. Tryb uśpienia przydaje się zwłaszcza podczas jazdy nocą, aby uniknąć efektu oślepienia. Można ustawić czas wyłączenia wyświetlacza, do wy boru na 15, 30 lub 60 sekund. Jeśli ktoś zadzwoni do Państwa, wyświe tlacz włączy się automatycznie. Wyświetlacz Tryb uśpienia W podmenu Jasność możliwa jest zmiana jasności wyświetlacza. Do dyspozycji są następu jące polecenia: WIĘCEJ, MNIEJ, MINIMUM, MAKSIMUM. Za pomocą polecenia WYBIERZ można wybrać daną komendę. Urządzenie głośnomówiące wyposażone jest w funkcję Dzień / Noc, która umożliwia automatyczne dostosowanie się wyświetlacza do warunków oświetleniowych. Możliwe jest wyłączenie funkcji automatycznej lub wybranie tylko jednej funkcji. W podmenu Kolory możliwe jest wybranie podświetlenia (koloru tła i tekstu). Wystarczy wypowiedzieć jeden z kolorów podświetlenia, które oferuje urządzenie i poleceniem WYBIERZ wybrać go. Państwa urządzenie głośnomówiące zostało stworzone z zachowaniem surowych kryteriów jakości. Może się zdarzyć, że z biegiem czasu, w wyniku użytkowania, ulegnie zmianie kalibracja wyświetlacza (np. w przypadku nieprawidłowej obsługi ekranu dotykowego). W takim przypadku można ponownie skalibrować wyświetlacz. Jeśli dadzą Państwo polecenie Kalibracja, na wyświetlaczu pojawi się krzyżyk, należy go do tknąć krótko cztery razy. W ten sposób zostanie przeprowadzona kali bracja urządzenia głośnomówiącego, a następnie na wyświetlaczu po jawi się menu główne. Kalibrację należy przeprowadzać po zatrzymaniu samochodu. Jasność Dzień Noc Kolory Kalibracja

32 32 Instrukcja obsługi Urządzenie Odbieranie rozmów aktywne Język Urządzenie W tym podmenu można ustawić odbieranie rozmów, rodzaj języka menu, opcje ksiązki telefonicznej, ustawienia systemu oraz gotowość do rozmów. Za pomocą pozycji Odbieranie rozmów można ustawić, czy przychodząca rozmowa ma być odebrana ręcznie za pomocą ekranu dotykowego, głosem, czy automatycznie. Jeśli wybiorą Państwo automatyczną opcję, to po dwóch dzwonkach rozmowa zostanie odebrana automatycznie i nie będzie możliwości odrzucenia rozmowy. W zależności od rodzaju oprogramowania do wyboru jest jeden lub kilka języków. Wskazówka: XXSerwis naszej firmy przeprowadza odpłatnie wymianę pakietu języków lub dodanie któregoś języka. Szczegółowe informacje mogą Państwo otrzymać w serwisie naszej firmy lub w serwisach naszych dystrybutorów, których adresy podane są na naszej stronie internetowej pod adresem Język menu musi zostać wybrany podczas pierwszego uruchomienia urządzenia, po przeprowadzeniu aktualizacji oprogramowania lub przywróceniu ustawień fabrycznych. Załaduj książkę Zmiana kolejności nazwisk Za pomocą pozycji Opcje książki telefonicznej możliwa jest zmiana kolejności nazwisk w książce przesłanej z telefonu do zestawu głośnomówiącego np. zamiast Kowalski Jan - Jan Kowalski. Pozycja ta jest dostępna tylko wtedy, gdy telefon jest sparowany z urządzeniem głośnomówiącym. Wskazówka: XXMoże się zdarzyć, że w niektórych telefonach dane teleadresowe są różnie ułożone. Niektóre zaczynają się od nazwiska, a niektóre od imienia. W takim przypadku funkcja ta nie będzie pomocna. Dlatego też potrzebna będzie ręczna korekta danych w telefonie lub w komputerze za pomocą odpowiedniego oprogramowania.

33 33 W zależności od rodzaju telefonu możliwe jest ręczne przesyłanie książki telefonicznej. Jeśli użyją Państwo tej funkcji zostanie wyłączona automatyczna synchronizacja. Na pozycji SYSTEM możliwa jest aktualizacja urządzenia głośnomówiącego lub powrót do ustawień fabrycznych. Wersja oprogramowania urządzenia głośnomówiącego jest wyświetlana na pozycji Wersja. Na naszej stronie internetowej dostępne są aktualizacje oprogramowania. Wskazówka: XXPodczas aktualizacji nie wolno przerwać dopływu prądu. XXZalecamy, aby aktualizację przeprowadził Państwa autoryzowany sprzedawca. Lista wykwalifikowanych sprzedawców znajduje się na naszej stronie internetowej: Załaduj książkę System Wersja Aktualizacja Jeśli zmienili Państwo jakieś ustawienia i zestaw głośnomówiący nie działa jak należy, można powrócić do ustawień fabrycznych za pomocą funkcji Ustawienia fabryczne. Za pomocą pozycji Gotowość do rozmów można włączyć zintegrowany wyłącznik zestawu głośnomówiącego. Ustawienie fabryczne wynoszące 5 minut można zwiększyć do 10 lub 15 minut. Ta funkcja jest potrzebna, gdy po dotarciu do celu lub podczas oczekiwania na przejeździe kolejowym wyłączą Państwo silnik i będą prowadzić rozmowę telefoniczną za pomocą urządzenia głośnomówiącego, ponieważ zestaw ten będzie tak długo aktywny, dopóki nie minie czas aktywacji, który Państwo wcześniej ustawili dla urządzenia. Po upływie ustalonego czasu (gdy rozmowa nie będzie aktywna) zestaw głośnomówiący wyłączy się automatycznie. Ustawienia fabryczne Gotowość do rozmów

34 34 Instrukcja obsługi GPS Tutaj można zmienić rodzaj podróży, włączyć kontrolę prędkości, wybrać jednostkę miary do obliczania GPS oraz (jeśli jest w oprogramowaniu) włączyć funkcję ostrzegania przed limitami prędkości. Po uruchomieniu zestawu głośnomówiącego należy określić rodzaj podróży. W celu zmiany rodzaju podróży nie jest wymagane włączenie silnika i zestawu głośnomówiącego. Jeśli np. pokonali Państwo drogę do pracy wybierając Podróż do pracy i chcą rozpocząć Państwo podróż służbową z miejsca pracy możliwe będzie przeprowadzenie zmiany na tej pozycji. W wyniku zmiany rodzaju podróży zostanie to odnotowane w ewidencji przebiegu pojazdu i nowe dane będą odpowiednio zapisywane w pamięci urządzenia. Jeśli aktywują Państwo pozycję Kontrola prędkości włączy się cyfrowy tachograf i ostrzeżenie, gdy będą Państwo jechali zbyt szybko. Tachograf cyfrowy ukazuje się w głównym menu i podczas aktywnej rozmowy telefonicznej, jeśli jadą Państwo szybciej niż 10 km/h/mph i nie dokonują żadnych wpisów w urządzeniu. Po zakończeniu rozmowy pojawi się menu główne, a po 5 sekundach wyświetli się automatycznie tachograf. Po dokonaniu aktywacji Kontroli prędkości należy wprowadzić wartość, o przekroczeniu której urządzenie będzie Państwa informować. Wartości poniżej 10 nie są akceptowane, a wartości powyżej 10 będą zaokrąglane automatycznie do wartości 20. Wartości powyżej 250 będą automatycznie zaokrąglane do tej wartości. Funkcja ta jest użyteczna na autostradach europejskich, gdzie nie chcą Państwo przekraczać określonej prędkości. Przykład: dopuszczalne jest 120 km/h, a wartość, którą Państwo ustawili to 130 km/h. Po przekroczeniu zadanej wartości otrzymają Państwo wizualne i akustyczne ostrzeżenia. Ostrzeżenie pojawi się w oknie informacyjnym w każdym menu.

35 35 Na pozycji: Jednostki miary można wybrać tradycyjne oznaczenie (mile) lub metryczne (km). Fabrycznie ustawiona jest miara metryczna. Jeśli używają Państwo urządzenia np. w USA to można zmienić to ustawienie. Pozycja Limity prędkości jest widoczna wtedy, gdy mają Państwo włączoną tę funkcję. (można ją zainstalować za pomocą programu do zarządzania elektroniczną ewidencją przebiegu pojazdu - BURY Time Suite). Istnieje możliwość aktywacji tej funkcji na stałe lub na pewien okres. Za strefy z limitami prędkości uważa się miejsca np. przed: szkołami, skrzyżowaniami, również przed źle widocznymi odcinkami dróg etc., gdzie postawione są radary. Funkcja ta ma za zadanie ostrzeganie Państwa przed takimi strefami. Dlatego też powinni Państwo ze szczególną uwagą analizować sytuację na drodze, dostosować prędkość do warunków panujących na drodze, a przez to zwiększyć swoje bezpieczeństwo i pasażerów na drodze. Ważne: XXNależy bezwzględnie stosować się do przepisów ruchu drogowego oraz uregulowań prawnych państwa, w którym używana jest ta ostrzegawcza funkcja. Tutaj jest też podmenu z ustawieniami dla sygnałów ostrzegawczych. Można wyłączać je, ustawiać rosnąco poziom sygnału, w przypadku zbliżania się do strefy z limitem prędkości etc. Dane są zamieszczone w oprogramowaniu na DVD, które Państwo zakupicie z zestawem. Aktualizację oprogramowania można przeprowadzić odpłatnie na stronie firmy Eifrig Media.

36 36 Instrukcja obsługi 14. Elektroniczna ewidencja przebiegu pojazdu Urządzenie głośnomówiące wyposażone jest w odbiornik GPS do określania pozycji pojazdu na podstawie współrzędnych GPS. Współrzędne te wraz z danymi na mapie służą do przedstawienia przebiegu trasy pojazdu, co jest potrzebne do prowadzenia elektronicznej ewidencji przebiegu pojazdu, którą można obsługiwać za pomocą oprogramowania komputerowego BURY Time Suite. To oprogramowanie otrzymują Państwo na DVD wraz z urządzeniem. Ważne: XXWiele niemieckich urzędów finansowych wykorzystuje tego rodzaju elektroniczną ewidencję przebiegu pojazdu jako dowód przy rozliczaniu skarbowym podatnika. Firma BURY GmbH&Co.KG deklaruje niniejszym, że nie ma obowiązku dostarczenia (polepszenia, czy też zmiany) niniejszego lub innego oprogramowania urzędowi skarbowemu w Niemczech lub innych krajach, w przypadku, gdy użytkownik tego oprogramowania rozlicza się przed urzędem skarbowym XXAczkolwiek mogą Państwo zwrócić się do nas w przypadku problemów z urzędami finansowymi. Istnieje możliwość wyboru 3 różnych typów podróży: Prywatna: prywatna podróż, która nie ma aspektu zawodowego Służbowa: służbowa podróż, która nie ma aspektu prywatnego Podróż do pracy: podróż do pracy, powrót z pracy może mieć charakter prywatny, ponieważ np. niemiecki ustawodawca nie uwzględnia tego. Pamięć wewnętrzna systemu wystarcza do zapisania ok 1 mln pozycji. Zapis odbywa się dynamicznie, dzięki czemu nie muszą Państwo przeprowadzać dziennego lub tygodniowego odczytu danych z systemu. Pamięć wystarczy do zapisania ok km lub 3 miesięcy. Zapisywane są następujące dane: - Data i czas - Pozycja pojazdu - Prędkość - Wysokość p.p.m. - Liczba satelit

37 Ważne: XXW zależności od ilości Państwa terminów lub odwiedzonych kontaktów zalecamy przeprowadzenie odczytu danych minimum raz w tygodniu i przeniesienia ich do oprogramowania na komputerze. 37 Proszę zainstalować oprogramowanie BURY Time Suite na komputerze lub laptopie przestrzegając wskazówek instalacyjnych. Wymagania techniczne dla oprogramowania: Procesor: Intel Pentium (lub kompatybilny) 1,5 GHz, System operacyjny: Windows XP z Service Pack 2 lub wyższą wersją,.net 3.5 Service Pack 1 (dostarczony na DVD), Baza danych: Firebird SQL 2.1 (dostarczony na DVD), Pamięć operacyjna: min. 512 MB, Dysk twardy : min. 3 GB, Rozdzielczość ekranu min. 1024x768 pixeli, Gniazdo USB Proszę zdjąć monitor z uchwytu i zanotować aktualny stan licznika, następnie podłączyć monitor do komputera za pomocą kabla USB. Oprogramowanie wykryje monitor i można przeprowadzić transmisję danych. Proszę czytać wszystkie wskazówki, które Państwo otrzymają podczas użytkowania oprogramowania. Menu i opisy są w różnych językach.

38 38 Instrukcja obsługi 15. Odbieranie, prowadzenie i kończenie rozmowy telefonicznej Podczas rozmowy przychodzącej na ekranie będzie słyszalny dzwonek oraz informacja głosowa. System audio zostanie wyciszony. Jeśli osoba dzwoniąca udostępni swój numer, wyświetli się on na ekranie. Jeśli ten numer mają już Państwo w książce telefonicznej wyświetli się zapisana nazwa. Jeśli osoba dzwoniąca ma zastrzeżony numer, to ta informacja pojawi się na ekranie. Przy ustawieniach standardowych urządzenia rozmowę można odebrać bądź odrzucić korzystając tylko z ekranu dotykowego. Aby odebrać rozmowę należy nacisnąć krótko lewą słuchawkę. Abu odrzucić rozmowę proszę nacisnąć symbol z prawej strony. Podczas rozmowy możliwe jest zwiększenie lub zmniejszenie poziomu głośności ( Minus (-) lub Plus (+) ). Po naciśnięciu żółtej strzałki można przejść do poziomu podme nu, gdzie można wybrać sygnały DTMF (np. do odczytu skrzynki pocztowej i wysyłania maili). Kolejna pozycja to Tryb dyskretny. W tym przypadku rozmowa będzie tansferowana z zestawu głośnomówiącego do telefonu i pasażerowie nie będą jej słyszeć przez głośniki samochodowe. Ważne: XXW kraju, w którym używają Państwo zestawu głośnomówią cego należy przestrzegać obowiązujących tam przepisów doty czących prowadzenia rozmów telefonicznych podczas jazdy. Pozycja Wyciszanie umożliwia wyciszenie mikrofonu, co jest przydatne, gdy komunikują się Państwo z pasażerem podczas rozmowy telefonicznej.

39 Połączenie oczekujące Połączenie oczekujące oznacza odebranie drugiej rozmowy podczas prowadzenia pierwszej i przełączanie między rozmów cami. Ważne: XXProsimy pamiętać o tym, że zakres dostępnych funk cji zależy od rodzaju telefonu. Szczegóły znajdą Państwo w instrukcji obsługi telefonu. Jeśli podczas prowadzonej rozmowy będzie dzwonił kolejny rozmówca, usłyszą Państwo sygnał akustyczny. Można odrzucić rozmowę (czerwony symbol) lub ją odebrać (zielony symbol). Jeśli odbiorą Państwo drugą rozmowę, pierwsza rozmowa będzie w oczekiwaniu. Przy nazwisku rozmówcy, z którym w danej chwili jest prowadzona rozmowa będzie symbol. Następujące funkcje są do Państwa dyspozycji: 1. Zmień - umożliwia przełączanie między rozmówcami 2. Można zakończyć aktywną rozmowę 3. Można zakończyć oczekującą rozmowę 4. Można aktywować tryb dyskretny 5. Można aktywować wyciszanie 6. Można aktywować ekran dotykowy

40 40 Instrukcja obsługi 17. Połączenie konferencyjne Zestaw głośnomówiący umożliwia połączenie konferencyjne z siedmioma rozmówcami, tzn. wszyscy rozmówcy mogą równocześnie rozmawiać. Jeśli podczas prowadzonej rozmowy odbiorą Państwo drugą rozmowę, można prowadzić rozmowę konferencyjną z tymi rozmówcami. W tym przypadku należy wybrać opcję Połącz (na ekranie wyświetli się informacja Konferencja ). Podczas prowadzonej konferencji mają Państwo następujące działania do wyboru: 1. Zakończenie rozmowy aktywnej Zakończ połączenie (konferencja zostanie zakończona) 2. Aktywacja trybu dyskretnego Tryb dyskretny (patrz rozdział 15) 3. Aktywacja funkcji wyciszania Wycisz (patrz rozdział 15) 4. Aktywacja ekranu dotykowego (patrz rozdział 11) Jeśli podczas trwania konferencji zadzwoni kolejny rozmówca można go włączyć do konferencji - polecenie Dołącz do konferencji lub bez włączenia go, można przełączać między konferencją, a tym rozmówcą - polecenie Przełączaj. Wskazówka: XXObecne sieci telefoniczne umożliwiają równoczesne korzystanie tylko z dwóch typów linii. Jeśli korzystają Państwo z obu typów linii i zadzwoni kolejny rozmówca mają Państwo do wyboru: Odrzucenie rozmowy Odebranie rozmowy Aktywne połączenie, rozmowa, która jest aktualnie prowadzona zostanie przerwana. Można teraz rozmawiać z nowym rozmówcą.
