SYSTEM DO POLEROWANIA I SZLIFOWANIA FORTE 100

Transkrypt

1 12

2 SYSTEM DO POLEROWANIA I SZLIFOWANIA FORTE 100 System pracuje z prędkością do Obr / min (!) z minimalnymi wibracjami Mikrosilnik z głowicą z wymienną tuleja zaciskową o średnicy 2, 34 i 3 mm. bardzo niski poziom hałasu doskonała stabilność wyświetlanie błędów na wyświetlaczu wybór kierunku obrotów możliwość sterowania ręcznego i nożnego Numer zamówienia M FORTE 100 FORTE 100 głowica Moc mikrosilnika Obroty Max. moment Obr. Waga 230W obr/min 7.8.N.cm 224g Wymiary w mm L L1 L2 D D Jednostka sterująca Moc Max. prąd obciążenia Waga Wymiary (mm) FORTE 100-A AC V 50/60Hz (W) 130 FORTE 100-B AC V 50/60Hz 2A 1, 9kg (D) 180 FORTE 100-C AC240V 50/60Hz (H) 121 Mikromotory serii FORTE posiadają moc 230W (!) Są bezszczotkowe, aby zapewnić cichą pracę i uzyskać taki sam moment obrotowy w całym zakresie prędkości obrotowej, której zakres wyświetlany jest cyfrowo i kierunek obrotów można zmieniać. Przełącznikiem nożnym można płynnie regulować obroty. Działanie mikrosilnika jest ciche i stabilna praca pozwala na pełne wykorzystanie w obróbce szlifowania, polerowania i gratowania powierzchni. Seria STRONG oferuje doskonały stosunek ceny do jakości, praca z tradycyjnymi węglikowymi mikrosilnikami z możliwością regulacji obrotów, zmiennym napięciu do 32V możliwość zmiany kierunku obrotów. Mikrosilniki tej serii mają minimalne rzucanie i są dostępne o mocy 80 i 65W.

3 SYSTEM DO POLEROWANIA I SZLIFOWANIA FORTE 200 Mikrosilnik z głowicą i wymienną tuleją zaciskową o średnicy 2, 34 i 3mm. Możliwość sterowania obrotów za pomocy bocznej ściany jednostki sterującej. Numer zamówienia M FORTE 200 bardzo niski poziom hałasu doskonała stabilność wyświetlanie błędów na wyświetlaczu wybór kierunku obrotów możliwość sterowania ręcznego i nożnego możliwość zapisywania do pamięci FORTE 200 głowica Moc mikrosilnika Obroty Max. moment obr. Waga 230W obr/min 7.8.N.cm 224g Wymiary w mm L L1 L2 D D Klasa Moc Max. prąd obciążenia Waga Wymiary (mm) FORTE 200-A AC V 50/60Hz (W) 183 FORTE 200-B AC V 50/60Hz 2A 3kg (D) 237 FORTE 200-C AC240V 50/60Hz (H) 51 SYSTEM DO POLEROWANIA I SZLIFOWANIA FORTE 300 Mikrosilnik z głowicą i wymienną tuleją zaciskową o średnicy 2, 34 i 3mm. Numer zamówienia M FORTE 300 bardzo niski poziom hałasu doskonała stabilność wybór kierunku obrotów możliwość sterowania ręcznego i nożnego możliwość zapisywania do pamięci FORTE 300 głowica Moc mikrosilnika Obroty Max. moment obr. Waga 150W obr/min 4.N.cm 230g Wymiary w mm L L1 L2 D D Klasa Moc Max. prąd obciążenia Waga Wymiary (mm) FORTE 300-A AC V 50/60Hz (W) 130 FORTE 300-B AC V 50/60Hz 2A 1, 9kg (D) 180 FORTE 300-C AC240V 50/60Hz (H) 121

4 SYSTEM DO POLEROWANIA I SZLIFOWANIA STRONG 206 Mikrosilnik z głowicą i wymienną tuleją zaciskową o średnicy 2,34 i 3mm. bardzo niski poziom hałasu doskonała stabilność wyświetlanie błędów na wyświetlaczu wybór kierunku obrotów ustawienie i kontrola nożae i ręczna Numer zamówienia STRONG 206 Moc silnika Max. obroty Max. moment obrotowy Waga Wymiary L L1 L2 D D1 80W gf.cm 228g Jednostka sterująca Moc Max. prąd obciążenia Napięcie wyjściowe Bezpiecznik Waga Wymiary (mm) STRONG 206-A AC V 50/60Hz (W) 130 STRONG 206-B AC V 50/60Hz 3A DC 0-32V 220V/1A 2, 19kg (D) 190 STRONG 206-C AC240V 50/60Hz (H) 107 SYSTEM DO POLEROWANIA I SZLIFOWANIA STRONG 90 Najtańszy z wymienionych typów, mikrosilnik z głowicą i wymienną tuleją zaciskową o średnicy 2,34 i 3 mm. Numer zamówienia STRONG 90 bardzo niski poziom hałasu doskonała stabilność wyświetlanie błędów na wyświetlaczu wybór kierunku obrotów ustawienie nožne lub ręczne sterowania Max. obroty Max. moment obrotowy Waga Moc silnika Wymiary L L1 L2 D D gf.cm 196g 65W Jednostka sterująca Moc Max. prąd obciążenia Napięcie wyjściowe Bezpiecznik Waga Wymiary (mm) STRONG 90-a AC V 50/60Hz (W) 95 STRONG 90-b AC V 50/60Hz 3A DC 0-32V 220V/1A 1, 3kg (D) 125 STRONG 90-c AC240V 50/60Hz (H) 62

5 SYSTEM DO POLEROWANIA I SZLIFOWANIA - M STRONG OZ/OZ100 Nowy napęd bezszczotkowy o wyjątkowo cienkiej i lekkiej konstrukcji Cyfrowy wyświetlacz Wysoka moc przy niski obrotach Lokalizacja w pionie i poziomie Obroty: OZ: max obr/min OZ-plus: MAX obr/min Moment obrotowy: OZ: 6.5 N.cm OZ-plus: 7.8 N.cm Zasilanie: 100, 110, , 240V Moc: 230 W Waga: Jednostka sterująca 2.5 Jednostka napędowa 202 g (OZ100) 254 g (FORTE100 III) Prawe/lewe obroty Sterowanie obrotów ręcznie lub przełącznikiem nożnym Autodiagnostyka, czujnik błędów zapamiętuje parametry ustawień Nr zamówienia M STRONG OZ/OZ100 SYSTEM DO POLEROWANIA I SZLIFOWANIA THUMB Duży moment obrotowy - Cicha praca - Bez wibracji Nr zam. M THUMB_komplet Obroty /30000 RPM Ponowne ładowanie Do 8 godzin żywotność baterii Ładowanie baterii 5 godzin Możliwość wyboru obrotów Bagnetowy uchwyt narzędzi Łatwa wymiana narzędzi Standartowy uchwyt 2, 35 mm Duży moment obrotowy Cicha praca Bez wibracji PEHP Wystarczy umieścić w kaburze, który mocujemy do paska i wtedy można swobodnie przemieszczać się bez kabla zasilającego PEHP POHP AT-II

6 THUMB - mały DUŻY Przenośny pomocnik do prac polerskich i szlifierskich. System znajduje zastosowanie kiedy by nam kabel do zasilania mógł przeszkadzać przy pracy i gdzie jest mały rozmiar mikrosilnika i jednostki sterującej umieszczonej na pasku dużą zalętą przy pracy w ciasnych miejscach lub w miejscach poza zasięgiem energii elektrycznej lub sprężonego powietrza. Źródło może pracować nawet po włączeniu do sieci - nie zajmuje miejsca na biurku. Urządzenie, którego właściwości są przeznaczone do precyzyjnych prac takich jak: polerowanie i szlifowanie naprawa form tworzywa sztuczne narzędzia - poprawki, szlifowania i polerowania poza stołem roboczym itp. labolatoria dentystyczne praca poza stołem roboczym, naprawy wymiennych protez dentystycznych ( domy seniorów, hospicja itp. ) W salonach kosmetycznych pedicure, manicure paznokci, usuwanie twardej skóry- łatwy w poruszaniu się w miejscu pracy i u klienta. itp. Dla przenośnego urządzenia THUMB oferujemy całą gamę narzędzi: Frezy techniczne, trzpienie diamentowe, trzpienie diamentowe do cięcia, trzpienie i tarcze gumowe, ściernice szlifierskie na trzpieniu, filce polerskie na trzpieniu, trzpienie bawełniane, szczotki i pędzle polerujące, kapturki i pierścienie ścierne.

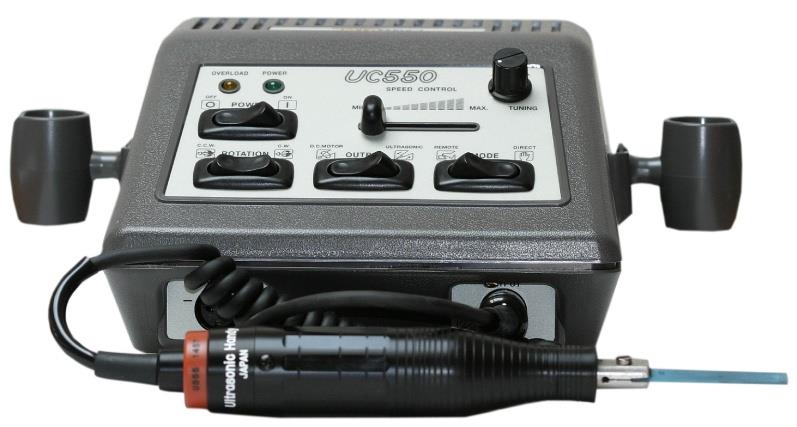

7 ULTRADZWIĘKOWY SYSTEM UC Japońskie mikrosilniki -wymienne adaptery, jednostki sterujące Te mikrosilniki z wymiennymi wkładami są przeznaczone dla systemów UC - seria 500 lub seria 550. System ma być modułowy, co pozwala klientowi dostosować się do rodzaju pracy, którą trzeba wykonać Dużą zaletą tego systemu jest możliwość modernizacji podstawowej konfiguracji systemu, a następnie zakup wszelkich typów głowic i rozszerzeń, które pozwalają na kolejną nową pracę. Klient wtedy nie musi kupować cały nowy zestaw. Mikrosilniki z głowicami umożliwiają następujące prace: głowica prosta czołowego i kątowego szlifowania i polerowania powierzchni lub wnęki rozszerzeń obrotowe lub kątowe usuwania zadziorów prostymi lub kątowymi głowicami docieranie, gładzenie lub polerowanie głowicą pilnikarki ultradźwiękowe polerowanie lub docieranie za pomocą głowicy US55 szlifowania i polerowania szlifierką taśmowa Mamy nadzieję, że docenią Państwo wysoką jakość i wszechstronności tych japońskich narzędzi, których użycie zostało już sprawdzone w ponad 50 krajach.

8 MOŻLIWOŚCI KOMBINACJI ROZSZERZEŃ UT Z MIKROSILNIKAMI UM

9 OBROTOWA GŁOWICA Z MIKROSILNIKIEM SERIA UA (TYPY UA12A, UA13A, UA14A) Nr. zamówienia UA12A UA13A UA14A Obroty 2000 do 3500 do 4500 do Max.moment obrotowy 660g.cm 550g.cm 420g.cm Dostarczany z tuleją śr.2,34mm (KP-036B) Tuleje do dokupienia śr.3,0mm (KP-032B) śr.3,175mm (KP-033B) Waga bez silnika 175 gram Akcesoria podstawka dla ułożenia mikrosilnika (KP90-101) głowice-i mikrosilniki serii UA nie mogą być łączone ze sobą, ale z drugiej strony uzyskuje się niezwykłą precyzją centrowania obrót wału obrotowego, a tym samym umocowanego narzędzia. ergonomiczna konstrukcja głowicy pozwala na szybsze, bardziej efektywne wykorzystanie dzięki korzystniejszemu trzymaniu podczas pracy część mikrosilnika z wbudowanym samo chłodzącym wentylatorem jednostki GŁOWICA DO CIĘCIA TYP HM11 Uderzenie Częstotliwość uderzenia Síła cięcia 0, 7mm 0 do 32 Hz Max 392 m/s 2 (40G) Waga bez podłączenia silnika 260 gram Głowica jest przeznaczona do pracy jubilerskiej w stylu intarsji, nitowania pierścieni i kolczyków i drobnych prac kowalskich Akcesoria Podstawka (KP90-101) Narzędzie (HM10-151) Głowica nadaje się również do obróbki precyzyjnej wybranych małych obszarów i punktów Uchwyt narzędzia typ B (HM10-154) Głowica pozwala dostosować częstotliwość lub ciśnienie w szerokim zakresie Adapter do narzędzia do polerowania * Zestaw posiada klucz do wymiany narzędzi Część mikrosilnika z wbudowanym, samo chłodzącym wentylatorem jednostki

10 PIŁUJĄCA GŁOWICA Z MIKROSILNIKIEM TYP RE35, RE55 Przykłady użycia Narzędzie i uchwyt może się zmieniać w zależności od wyboru użytkownika 140 mm skok powrotny uchwyt narzędzia do mocowania narzędzi chwytem o średnicy od 2 mm do 6, 35 mm część mikrosilnika z wbudowanym, samo chłodzącym wentylatorem jednostki Nr zamówienia RE35 RE55 Skok powrotny 0 do 6 mm 0 do 2 mm Częstotliwość 420 do 4200 uderzeń/min 700 do 7000 uderzeń / min SZLIFIERKA TAŚMOWA - TYP BS33 Przykłady użycia Pasek na ramię jest zmienny Szerokość : 140mm Waga bez silnika: 400 gramů prędkość taśmy 77,7 777 m/min Wąskie taśmowe ramię (BS ) użycie jest korzystne dla różnych zastosowań od szerokość taśmy 4-6mm polerowania do gratowania Standardowe wymiana ramienia ma na celu osiągnięcie taśmowe ramię (BS ) maksymalnego zastosowania dla wybranego zadania szerokość taśmy 6-8mm taśmowe ramię zawiera mechanizm sprężynowy, umożliwiając szybką wymianę taśmy ściernej Kątowe w części silnika jest wbudowany samochłądzący taśmowe ramię wentylator jednostki (BS ) szer. taśmy 6-8mm

11 GŁOWICA ULTRADŹWIĘKOWA TYP US55 139mm Narzędzie ręczne może być zmienione - patrz katalog narzędzi Nr zamówienia Przetwornik Suw US55 Typ LANGEVIN 45 um. kompaktowa głowica, małe wymiary, ergonomiczny kształt, w celu zwiększenia właściwości pracy, nawet po długim okresie używania w pracy nie powoduje zmęczenia Może być stosowany do prac wykończeniowych w formach wtryskowych, tłocznikach, detalach z ceramiki, metali kolorowych i szlachetnych. Idealny do gratowania, polerowania i usuwania warstwy po elektrodrążeniu na powierzchniach kształtowych Ostrze narzędzia wibruje w głowicy ultradźwiękowej Akcesoria Klucz (obj.č.hk-8) Imbusowy klucz obj.č. HS-1.5 (HS-2.5) do przodu i do tyłu o maksymalnej amplitudzie 45 mikronów, jest więc doskonała do szlifowania zadrapań i zadziorów w miejscach słabo dostępnych w inny sposób Głowica ultradźwiękowa jest przeznaczona wyłącznie do użytku z jednostką sterującą, UC550. JEDNOSTKA STERUJĄCA UC550 Numer zamówienia Wejście UC550 UC550C UC551C UC553C AC110V 50/60Hz 30VA AC120V 50/60Hz 30VA Wyjście Napięcie stałe 0-30V 0,3A AC230V 50/60 Hz 30VA Akcesoria standardowe jednostka sterująca zawiera automatyczny system zasilania do regulacji częstotliwości w zależności od używanego narzędzia czteropunktowe obwody bezpieczeństwa, aby wyeliminować możliwość przegrzania lub przeciążenia jednostki sterującej w obu głowicach Uchwyt rękojeści z mikrosilnika lub Głowicy ultradźwiękowej (2 szt.) (obj.č.pa31-748) przesuwając przełącznik można zmienić kierunek obrotów mikrosilnika elektroniczne urządzenie regulacji ma wbudowany system szybkiego zatrzymania mikrosilnika, który jest aktywowany natychmiast, gdy operator zdejmuje nogę z przełącznika nożnego (typ VC10 lub FS18) lub wyłączy wyłącznik zasilania.

12 JEDNOSTKA STERUJĄCA UC500 do mikrosilnika do mikrosilnika Numer zamówienia UC500 UC500C UC501C UC503C Wejście AC110V 50/60Hz 30VA AC120V 50/60Hz 30VA AC230V 50/60 Hz 30VA Wyjście Napięcie stałe 3-30V 0,3A x 2 Akcesoria standardowe Uchwyt rękojeści z mikrosilnika (2 szt.) (obj.č.pa31-748) Jednostka sterująca UC500 może współpracować ze wszystkimi rodzajami załączników (nie można jednocześnie uruchomić 2 mikrosilników) jednostka sterująca zawiera układ automatycznej informacji zwrotnej, która chroni stałą prędkość podczas różnych warunków pracy urządzenie jest wyposażone w następujące funkcje bezpieczeństwa 1) bezpiecznik w celu ochrony przed zwarciem zasilania lub przed nieprawidłowym prądem w obwodzie pierwotnym 2) bezpiecznik termiczny znajdujący się w transformatorze, ochrona przed przegrzaniem 3) czujnik temperatury, który ostatecznie wyłącza zasilanie 4) elektroniczny przerywacz obwodu, który tymczasowo zatrzymuje przepływ prądu w skrajnym obciążeniu na głowicę bezpyłowy system kontroli dla wszystkich regulacji jako akcesoria występuje przełącznik nożny typu VC10 (= kontroler nożny) lub FS18 (= przełącznik nożny) układ elektroniczny do szybkiego zatrzymania głowicy w momencie, kiedy operator zdejmuje nogę z przełącznika nożnego lub wyłączy wyłącznik zasilania

13 JEDNOSTKA STERUJĄCA UC250 Nr Zamów. Wejście UC250 UC250C UC251C UC253C AC110V AC230V 50/60Hz AC120V 50/60 Hz 30VA 50/60Hz 30VA 30VA Wyjście Napięcie stałe 3-30V 0,3A przedni panel Jednostka sterująca UC250 może współpracować ze wszystkimi rodzajami głowic jednostka sterująca zawiera układ automatycznej informacji zwrotnej, która chroni stałą prędkość w różnych warunkach eksploatacyjnych urządzenie jest wyposażone w następujące funkcje bezpieczeństwa 1) bezpiecznik w celu ochrony przed zwarciem zasilania lub przed nieprawidłowym prądem w obwodzie pierwotnym 2) bezpiecznik termiczny znajdujący się w transformatorze, ochrona przed przegrzaniem 3) czujnik temperatury, który ostatecznie wyłącza zasilanie 4) elektroniczny przerywacz obwodu, który tymczasowo zatrzymuje przepływ prądu w skrajnym obciążeniu na głowicę bezpyłowy system kontroli dla wszystkich regulacji jako akcesoria występuje pedał nożny typu VC10 (= kontroler nożny) lub FS18 (= przełącznik nożny) układ elektroniczny do szybkiego zatrzymania głowicy w momencie, kiedy operator zdejmuje nogę z przełącznika nożnego lub wyłączy wyłącznik zasilania VC 10 przełącznik nożny typu regulator AKCESORIA OPCJONALNE Odpowiedni do regulowania prędkości minimalnej do maksymalnej (tak jak przełącznik nożny przyspieszenia samochodu)

14 FS18 przłącznik nożny typu przełącznik Nadaje się do pracy ON / OFF.Układ szybkiego zatrzymania odpowiada zwolnieniu przycisku nożnego. KE kabel połączeniowy Kabel połączeniowy do mikrosilnika. Nie jest przeznaczony do głowicy ultradźwiękowej typu US55. KE50-114/115 kabel połączeniowy Kabel połączeniowy do większych długości między urządzeniami KE (długość 3 m). Ten typ nie jest odpowiedni do głowicy ltradźwiękowej typu US55. KP podkładka Wykonana z elastycznego tworzywa sztucznego. Podkładka zapobiega kulaniu się odłożonego urządzenia i ewentualnemu uszkodzeniu. PA adapter do montażu Kąt wstawienia do pojemnika można wybrać między 0, 45 i 90. Na życzenie można dostarczyć kabel zasilania do głowicy ultradźwiękowej.

15 TULEJE ZACISKOWE Poniżej przedstawiono kilka tuleji zaciskowych dla głowic, które mogą być łączone. Tuleje dla głowicy UT01,UT02, UT06, UT07, UT11, UT12 UA12A, UA13A a UA14A Tuleje dla głowicy UT03 Tuleje dla głowicy UT05 Rodzaj Dostarczany z tuleją Tuleja na zamówienie Tuleja na zamówienie Rodzaj Dostarczany z tuleją UT01 UT03 śr.6,0mm UT02 (KP-060) UA12A śr.2,34mm śr.3,0mm śr.3,175mm UA13A (KP-036B) (KP-032B) (KB-033B) UA14A UT06 UT07 śr.3,0mm śr.2,34mm śr.3,175mm UT05 śr.3,0mm (KP-032B) (KP-036B) (KB-033B) (KP-022) UT11 UT12 Tuleja na zamówienie śr.3,0mm (KP-062) śr.2,34mm (KP-021) Tuleja na zamówienie śr.2,34mm (KB-061) śr.3,175mm (KB-063) śr.6,35mm (KB0,64) śr.3,175mm (KB-025) Przy zmianie narzędzia jest wymagany klucz (w zestawie) Przykłady kombinacji wymiennych głowic i mikrosilników i ich zastosowań: Szlifowanie UM23/UTO1 SzlifowanieUM21/UT05 polerowanie z UM21/UT07 polerowanie z UM20/UT08 gratowanie z UA13A modyfikacje płytce drukowanej z UA12A szlifowanie z BS33 ultradźwiękowe docieranie z US55

16 MOŻLIWOŚCI KOMBINACJI SYSTEMU Zielone linie łączące wskazują jednostki sterujące, które mogą współpracować z danymi typami przełączników nożnych i narzędzi. System pozwala użytkownikowi dzięki szerokiemu zakresu akcesorii i różnorodności możliwość zakupienia tych części i narzędzi, które momentalnie potrzebuje do danej pracy. W drugim etapie, system może być rozszerzony o nowy rodzaj głowicy, w zależności od nowych wykonywanych prac. Przy wyborze składników chętnie pomożemy. Przed pierwszym użyciem należy zapoznać się z instrukcją użycia.

17 JAPOŃSKI SYSTEM DO SZLIFOWANIA I POLEROWANIA ESPERT 500 Bezszczotkowy mikrosilnik o wyższej wydajności. Ten nowy silnik z prędkością obr/min, dostarcza moc 200 wat. Zupełnie nowe sterowanie umożliwia zwiększoną wydajność. Wymienione tuleje do następujących głowice tabeli. Numer zamówienia M 4-ESP500T 2,35 3,00 6,00 EHL IH302 4-IH301 EHR IH302 4-IH301 EHG ERA EKC IC302 4-IC301 EIC IC302 4-IC301 Zestaw: jednostka sterująca NE-96, mikrosilnik ENK-500, głowica prosta EHR-500 z tuleją zaciskową 3,0 mm, kabel do mikrosilnika i podstawą do odłożenia narzędzia. Charakterystyka Prędkość obrotowa: od do obr / min Kontrola prędkości jest płynna. Do dyspozycji jest silny moment obrotowy w całym zakresie prędkości. Bardzo wysoka prędkość jest optymalna do precyzyjnego szlifowania i frezowania. NSK Smart Switch: z tym oto wygodnym przełącznikem można wprost na mikrosilniku wyłączć i włączać silnik Cicha praca i mniejsze wibracje: ten silnik bezszczotkowy ma wbudowane chłodzenie i cichą bezwibracyjną pracę. Nowoczesna ochrona przeciwpyłowa: opatentowany system NSK zapewnia, że do korpusu urządzenia, nie przeniknie pył. To znacznie wydłuża żywotność. Szeroka gama akcesoriów: kątowe głowice itp. istniejący program Espert jest kompatybilny z nowym silnikiem Jednostka sterująca z wygodnym mikroprocesorem wszystkie funkcje są sterowane przez mikroprocesor, między innymi rozpoznaje silnik, który jest podłączony. Ustawienia dla stałej liczby obrotów za pomocą tej funkcji można ustawić żądaną prędkość obrotową, eliminując żmudne korzystanie z regulatora nożnego. Regulacja prędkości z funkcją pamięci Teraz można określić prędkość silnika A i B niezależnie. Tak, więc na przykład, silnika A pracuje z większą prędkością, a silnik B może działać poprzez kontrolę stopy ze zmienną prędkością obrotową. Możesz wybrać jeden z dwóch silników:

18 Kompaktowy o mocy 140 Wat Nr zamówienia - ESP500C Silny o mocy 200 Wat Nr zamówienia - ESP500T (Niebieskie oznaczenie jest dla 140 Watowego silnika) Szybkie mocowanie EHL-401 Korzystanie z szybkiego mocowania dźwigni, tuleja 3 mm, waga 100 g. Nr zam. - 4-EHL401 Szybkie mocowanie EHR-500 Szybkie mocowanie za pomocą obrotowego pierścienia 3 mm, waga 94 g. Nr zam. - 4-EHR500 Głowica prosta EHG-400 Tuleja 6 mm, waga110 g. Nr zam. - 4-EHG400 Głowica kątowa 90 ERA-270 Tuleja 3 mm, waga 100 g. Nr zam. - 4-ERA270 Kątowe rozszerzenie może być stosowane tylko do obr./min. Redukcja ERG-01B Zmniejsza 4:1 i zwiększa 4 x moment obrotowy, waga 65 g. Nr zam. - 4-ERG01B Głowica kątowa 135 EKC-300 Tuleja 3 mm, waga 54 g. Nr zam. - 4-EKC300 Głowica kątowa 90 EIC-300 Tuleja 3 mm, waga 54 g. Nr zam. - 4-EIC300 Kątowe rozszerzenie może być stosowane do obr./min. Tysiąc razy sprawdzona firmy NSK ręczna głowica piłująca ELS-100 Do podłączenia do mikrosilnika ESPERT 500. Długość skoku: ciągły od 0 do 6 mm Ilość skoków: max /min Waga: 680 g Mocowania: 3,0 i 6,0 mm Nr zam. - 4-ELS100 Adapter ECN-01 Do podłączenia rozszerzenia Electer/Emax na silnik Espert Nr zam. - 4-ECN1 Głowica piłujåca dla NSK typu EML-8 Skok 0,8 mm Nr zam. N EML-8 Szlifierka taśmowa EBS-100 Głowica szlifująca obraca się w sposób ciągły. Dla pasów o szerokości 4, 6 i 8 mm. Nr zam. - 4-EBS100 Mikrosilnik 140 Wat Nr zam. - 4-ENK500C Mikrosilnik 200 Wat Nr zam. - 4-ENK500T

19 JAPOŃSKI ULTRADŹWIĘKOWY SYSTEM DO POLEROWANIA SHEENUS Mamy przyjemność zaprezentować Państwu ultradźwiękowy system do polerowania Sheenus, produkowany przez firmę NSK w Japonii, której produkty są sprzedawane w Republice Czeskiej i Słowackiej. System składa się z jednostki sterującej, głowicy ultradźwiękowej z wymiennymi narzędziami i ewentualnie przełącznikiem nożnym do sterowania nożnego. System jest wykorzystywany głównie w przetwarzaniu powierzchni bardzo rozczłonkowanych np. po elektrodrążeniu, na trudnych powierzchniach o skomplikowanych kształtach lub do osiągnięcia lustrzanego połysku. System jest jednym z nowej generacji, oznacza to, że operator może sprawnie kontrolować moc wyjściową, która jest podzielona na dwa etapy ( tryb wysoki = 45W i tryb niski = 20W). Dzięki temu system do polerowanie ultradźwiękowego wykazuje wyjątkową wydajność, zmienność i zdolność do pracy. Przed włączeniem do naszej oferty sprzedaży system podano długoterminowemu testowaniu. Nasza firma obecnie zapewnia serwis gwarancyjny i pogwarancyjny systemu polerowania w Czechach i na Słowacji.

20 PARAMETRY SYSTEMU - Jednostka sterująca (oscylator) NE124 częstotliwość wibracji suw ustawienie częstotliwości Tryb wysokiej wydajności (wysokiej mocy) Tryb niskiej wydajności (niskiej mocy) Zasilanie Moc Bezpiecznik sieciowy Wymiary Waga netto 23 khz 4 do 30 um automatycznie za pomocą systemu informacji zwrotnej 45 W maksymalnie 20 W maksymalnie 230 VAC, 50/60 Hz 100 VA 1.0 A, 250V (230V) 225 szerokość x 195 długość x 97 wysokość (mm) 1,7 kg - Głowica ultradźwiękowa US-24PB przetwornik typ B.L.T. (wersja piezoelektryczna) długość przewodu 2,0m (prosty przewód) gwint śrubowy M6 p0.9 wymiary śr.16/28 x 134 długość (mm) waga netto 140 gram - Standardowe akcesoria przewód zasilający U szt. 230V przełącznik nożny FC-24 1 szt. uchwyt do głowicy ultradźwiękowej FC-24 1 szt. klucze (francuskie) Z szt. 10mm klucz imbusowy Z szt. 2,5mm uchwyt zaciskowy Z szt. 1mm pilnik diamentowy Z szt. (płaski) pilnik diamentowy Z szt. (śr.3mm) pilnik z włókna szklanego Z szt. bezpiecznik sieciowy U szt. 1A (230V) narzędzie do testowania E szt. adapter 6mm - 4mm E szt. oprócz tego standardowego wyposażenia, system ma bardzo szeroki zakres narzędzi, które mogą być u niego zastosowane. Lista może być dostarczona na życzenie.

21 PODWIESZANE SILNIKI Z AKCESORIAMI Podwieszane silniki typ FORMA i obr/min Wyższy moment obrotowy dla obu typów silników podwieszanych także przy niższych obrotach. Charakterystyka - natychmiastowa moc nawet na najniższych obrotach, - niewielki spadek wydajności przy wszystkich regulowanych obrotach, - moc 800 W, 450W - głowice do wszystkich aplikacji, - elektroniczna regulacja obrotów, - opcjonalnie przełącznik nożny. - Wszechstronne zastosowanie np.: - obróbka spoiny za pomocą materiałów ściernych, - docieranie (mosiężne i z tworzywa sztucznego głowiczki wraz z pastami diamentowymi) - szlifowanie kamieniami szlifierskimi, polerowanie FORMA-II Ilość obrotów: obr/min Moc: 800 W Napięcie: 230 V Nr zamówienia ZM FII-J FORMA-II Ilość obrotów: obr/min Moc: 800 W Napięcie: 230 V Nr zamówienia ZM FII-J FORMA-IV FORMA-IV Ilość obrotów: obr/min Ilość obrotów: Obr/min Moc: 450 W Moc: 450W Napięcie: 230 V Napięcie: 230 V Nr zamówienia ZM FIV-J Nr zamówienia ZM FIV-J Zestaw zawiera: silnik podwieszany, wałek giętki TD7J i przełącznik nożny horyzontalny

22 GłOWICE DO SILNIKÓW PODWIESZANYCH Głowica prosta obrotowa GHS z klasycznym uchwytem sześciokątnym, z tuleją 3 mm (możliwość dodania tuleji 2, 35 i 6 mm). Średnia głowica kątowa WHS 90, teleskopowe wysuwanie tuleji 2, 35 mm, (możliwość dodania tuleji ø 3 mm). Nr zamówienia GHS Kątowa głowica GWHS/N 90 z tuleją 2, 35 mm, (możliwość dodania tuleji ø 3mm). Nr zamówienia WHS90 Kątowa głowica WHS 135 teleskopowe wysuwanie tuleji 2, 35 mm, (możliwość dodania tuleji ø 3mm). Nr zamówienia GWHS/N 90 Wielka kątowa głowica GWHS 90 z tuleją 3 mm (możliwość dodania tuleji 6 mm). Nr zamówienia WHS 135, Mała kątowa głowica WH-102 na trzpień 2,35 mm. Nr zamówienia GWHS 90 Nr zamówienia WH-102 Wał giętki, stabilna konstrukcja, wewnętrzna rdzenia węża 6 mm Nr zamówienia OHTD7J Przełącznik nożny (horyzontalny), elektroniczna płynna regulacja ilości obrotów, napięcie 230V Nr zam. NPe FORMA-II obr/min Nr zam. NPe FORMA-II obr/min Nr zam. NPe FORMA-IV obr/min Nr zam. NPe FORMA-IV obr/min Przełącznik nożny Topfform z bocznym sterowaniem elektroniczna płynna regulacja ilości obrotów Nr zam. NPe 1-H obr/min Nr zam. NPe 1-H obr/min

23 UNIWERSALNE JEDNOSTKI NAPĘDZAJĄCE DLA PODWIESZENIA I POŁOŻENIA NA STOLE - małe, zgrabne z dużą mocą. Dzięki kombinowanemu uchwytowi silnik ten może być mocowany na stole roboczym, można go zawiesić na stojan lub po prostu położyć na stół. - Typ ten produkowany jest w dwóch odmianach: Uniwersalny silnik podwieszany system K18 Moc: 600 W Obroty: 300 do Obr/min, z możliwością płynnej regulacji Zawartość dostarczonego systemu K18 - silnik K18 w komplecie z kombinowanym uchwytem, adapter typu J przełącznik nożny, solidny wał giętki o ø 6 mm typ 1TD7J - z mocowaniem głowic za pomocą sprężynki rozpierającej - z mocowaniem głowic za pomocą układu DUPLEX (zatrzask nosowy) Nr zamówienia 1-HK18 Uniwersalny silnik zawieszany system K24 Moc: 600 W Możliwość przełączania prędkości - 5 stopni: / / / i obr/min. Zawartość dostarczonego systemu K24 - silnik K24 w komplecie z kombinowanym uchwytem, wytrzymałym giętkim wałem z rdzeniem o średnicy 6mm z blokadą sprężynową. Nr zamówienia 1-HK24 Silnik zawieszany system K24 extra Z kombinowanym uchwytem TH, podłączony do silniejszego giętkiego wału, tuleja zaciskowa 8 mm Nr zam. 1-H501 Wał giętki, gumowa powłoka, długość mm, wkładka 7 mm Nr zamówienia 1-HBSZ4 Obrotowe głowice dla wału giętkiego 1-HBSZ4 Kątowa obrotowa głowica GSW 7 1 tuleja zaciskowa 6 mm Nr zamówienia 2-HGSW7 Głowica prosta obrotowa GSH 7Z 1 tuleja zaciskowa 6 mm Tuleje Ø 3 mm Nr zam. 2-H001 Ø 6 mm Nr zam. 2-H002 Ø 8 mm Nr zam. 2-H003 Nr zamówienia 2-HGSH-7Z

24 WAŁY ELASTYCZNE z zapinką rozpierającą z zaczepem Duplex Długość 110 cm, rdzeń Ø 6 mm, solidna i elastyczna konstrukcja Model 1: wał giętki J+K, zapinka rozpierającą Nr zamówienia 1-TD7J Zapinka rozpierającą (1 opak. = 20 szt.) Nr zamówienia 1-H001 Model 2: wał giętki KAVO, zaczep Duplex Nr zamówienia 1-TD2K Model 3: Wał giętki FORMA, zapinka rozpierającą Nr zamówienia 1-TD7WM Części zamienne do wałków giętkich Oznaczenie Nr zam J/ J/ J/ J/ J/ J/ J/ J/ J/ J/ J/ J/12 Podłączenie KAVO System DUPLEX J/ K/ K/ J/ K/ K/ J/ K/ J/16 Wały wymienne Typ J+K. Wyślij nam swój uszkodzony wał a my wyślemy naprawiony.

25 SILNIKI ZAWIESZANE TYPU BM BM25A 500 W V obr/min Nr zam. ZM BM25A BM24A 500 W V obr/min Nr zam. ZM BM24A BM25C 400 W V obr/min Nr zam. ZM BM25C BM26A 275 W V obr/min Nr zam. ZM BM26A BM głowica prosta obrotowa - głowica prosta obrotowa mały zacisk 2.35 i 3.00 mm Nr zam. N BM Przełączniki nożne BM 21A - przełącznik nożny górny 230 V, obr/min Nr zam. NPe BM21A BM 23A - przełącznik nożny boczny, 230 V, obr/min Nr zam. NPe BM23A Wał giętki - wał giętki 6 x 1100 mm Nr zam. OH BM2 Komplety BM 24A-K - zawiera silnik zawieszany, przełącznik nożny boczny, wał giętki 500 W, obr/min Nr zamówienia ZM BM24A-K BM 25A-K - zawiera silnik zawieszany, przełącznik nożny górny, wał giętki 500 W; obr/min Nr zamówienia ZM BM25A-K BM 25C-K - zawiera silnik zawieszany, przełącznik nożny górny, wał giętki 400 W, obr/min Nr zamówienia ZM BM25C-K BM26A-K - zawiera silnik zawieszany, przełącznik nożny boczny, wał giętki 275 W, obr/min Nr zamówienia ZM BM26A-K

26 SZLIFIERKA RĘCZNA PASOWA (POLERKA) DO ŁATWEGO POLEROWANIA RUR I CZĘŚCI WALCOWYCH ZASTOSOWANIE SZYBKIE OBRABIANIE 360 Położenie powierzchni obrabianych Położenie 2 dociera do 360 powierzchni obrabianych

27 SZLIFIERKA RĘCZNA PASOWA (POLERKA) Szlifierka taśmowa o bardzo wysokiej wydajności usuwania materiału. Doskonała do obróbki zgrubnej i do lustrzanego połysku, do rur o śr mm. Szlifowanie (polerowanie) tylko w dwóch etapach roboczych, ponieważ pas w jednym etapie obejmuje 270 rury. - Wysoka wydajność usuwania materiału - Szlifowania i polerowania w bardzo krótkim czasie - Skorzystaj z wykończenia od obróbki zgrubnej aż do lustrzanego połysku - Stabilny tor dzięki precyzyjnymu prowadzeniu pasu - Łatwa wymiana taśmy bez użycia narzędzi - Kontrola prędkości Dane techniczne: Moc Napięcie 1200W 220V Nr zamówienia SMF 220 Szlifierka jest w opakowaniu z akcesoriami: 1. szlifierka pasowa 1szt. 2. taśmy szlifierskie 40x675mm: - włóknina szlifierska, gruba ziarnistość - 1szt. - włóknina szlifierska, średnia ziarnistość - 2szt. - włóknina szlifierska, drobna ziarnistość 1szt. - pas szlifierski K120 2szt. - pas szlifierski K220 2szt. - pas szlifierski K320 2szt. - pas polerujący K800 1szt. - pas polerujący K400 1szt. - pas polerujący Micro K1200-1szt. - pas polerujący K1800 1szt. 3. włóknina szlifierska w arkuszu 158x170mm drobna - 4 szt. 4. włóknina szlifierska w arkuszu 158x170mm bardzo drobna 4szt. 5. guma szlifierska K60 1szt. 6. sprej do czyszczenia - 1 szt. 7. walizka metalowa - 1 szt.
