1 Badania MT Środki do badań Pfinder, urządzenia i wzorce

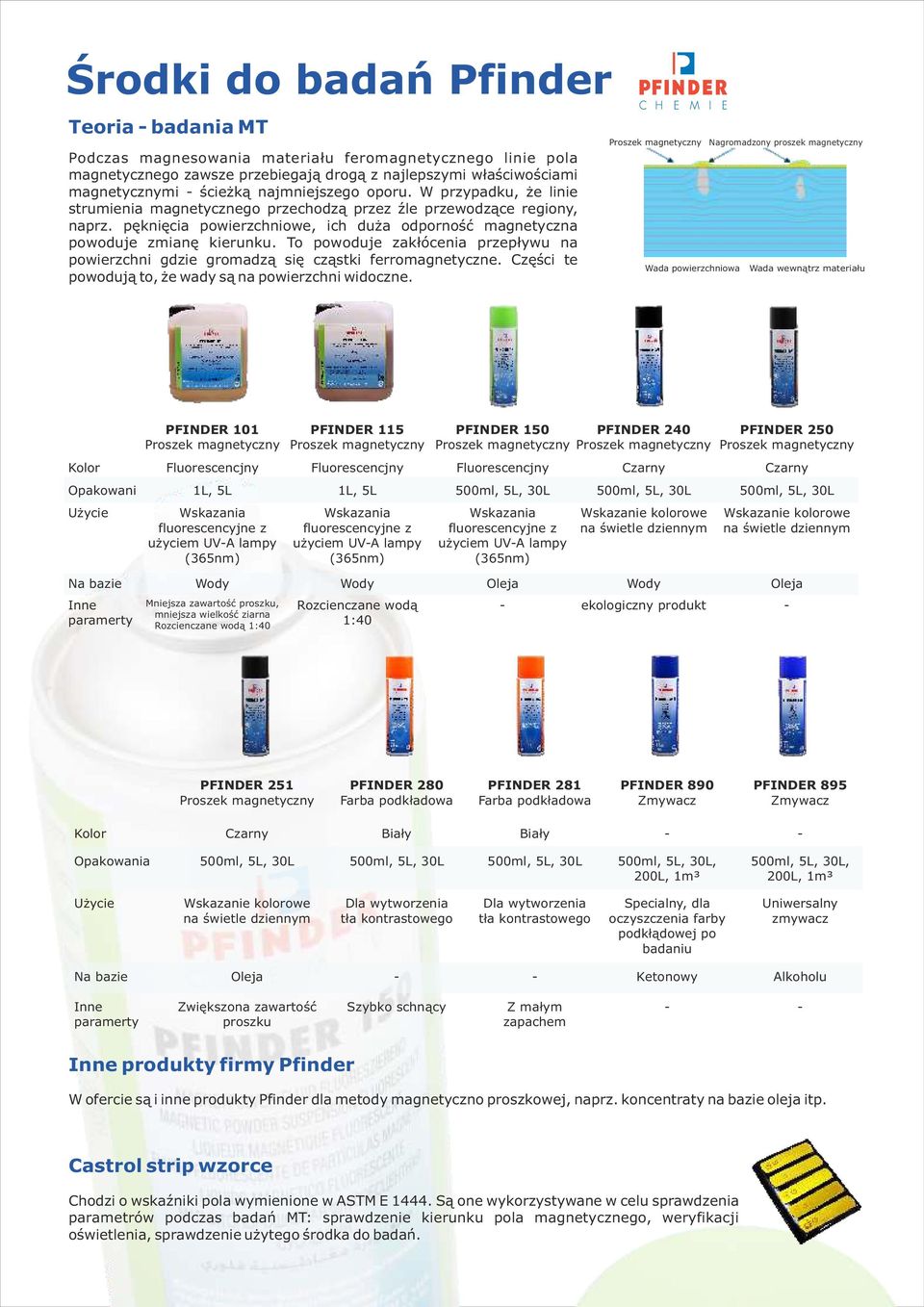

2 Środki do badań Pfinder Teoria - badania MT Podczas magnesowania materiału feromagnetycznego linie pola magnetycznego zawsze przebiegają drogą z najlepszymi właściwościami magnetycznymi - ścieżką najmniejszego oporu. W przypadku, że linie strumienia magnetycznego przechodzą przez źle przewodzące regiony, naprz. pęknięcia powierzchniowe, ich duża odporność magnetyczna powoduje zmianę kierunku. To powoduje zakłócenia przepływu na powierzchni gdzie gromadzą się cząstki ferromagnetyczne. Części te powodują to, że wady są na powierzchni widoczne. Wada powierzchniowa Nagromadzony proszek magnetyczny Wada wewnątrz materiału PFINDER 101 PFINDER 115 PFINDER 150 PFINDER 240 PFINDER 250 Kolor Fluorescencjny Fluorescencjny Fluorescencjny Czarny Czarny Opakowani 1L, 5L 1L, 5L 500ml, 5L, 30L 500ml, 5L, 30L 500ml, 5L, 30L Użycie Wskazania fluorescencyjne z użyciem UV-A lampy (365nm) Wskazania fluorescencyjne z użyciem UV-A lampy (365nm) Wskazania fluorescencyjne z użyciem UV-A lampy (365nm) Wskazanie kolorowe na świetle dziennym Wskazanie kolorowe na świetle dziennym Na bazie Wody Wody Oleja Wody Oleja Inne paramerty Mniejsza zawartość proszku, mniejsza wielkość ziarna Rozcienczane wodą 1:40 Rozcienczane wodą 1:40 - ekologiczny produkt - PFINDER 251 PFINDER 280 Farba podkładowa PFINDER 281 Farba podkładowa PFINDER 890 Zmywacz PFINDER 895 Zmywacz Kolor Czarny Biały Biały - - Opakowania 500ml, 5L, 30L 500ml, 5L, 30L 500ml, 5L, 30L 500ml, 5L, 30L, 200L, 1m³ 500ml, 5L, 30L, 200L, 1m³ Użycie Wskazanie kolorowe na świetle dziennym Dla wytworzenia tła kontrastowego Dla wytworzenia tła kontrastowego Specialny, dla oczyszczenia farby podkłądowej po badaniu Uniwersalny zmywacz Na bazie Oleja - - Ketonowy Alkoholu Inne paramerty Zwiększona zawartość proszku Szybko schnący Z małym zapachem - - Inne produkty firmy Pfinder W ofercie są i inne produkty Pfinder dla metody magnetyczno proszkowej, naprz. koncentraty na bazie oleja itp. Castrol strip wzorce Chodzi o wskaźniki pola wymienione w ASTM E Są one wykorzystywane w celu sprawdzenia parametrów podczas badań MT: sprawdzenie kierunku pola magnetycznego, weryfikacji oświetlenia, sprawdzenie użytego środka do badań.

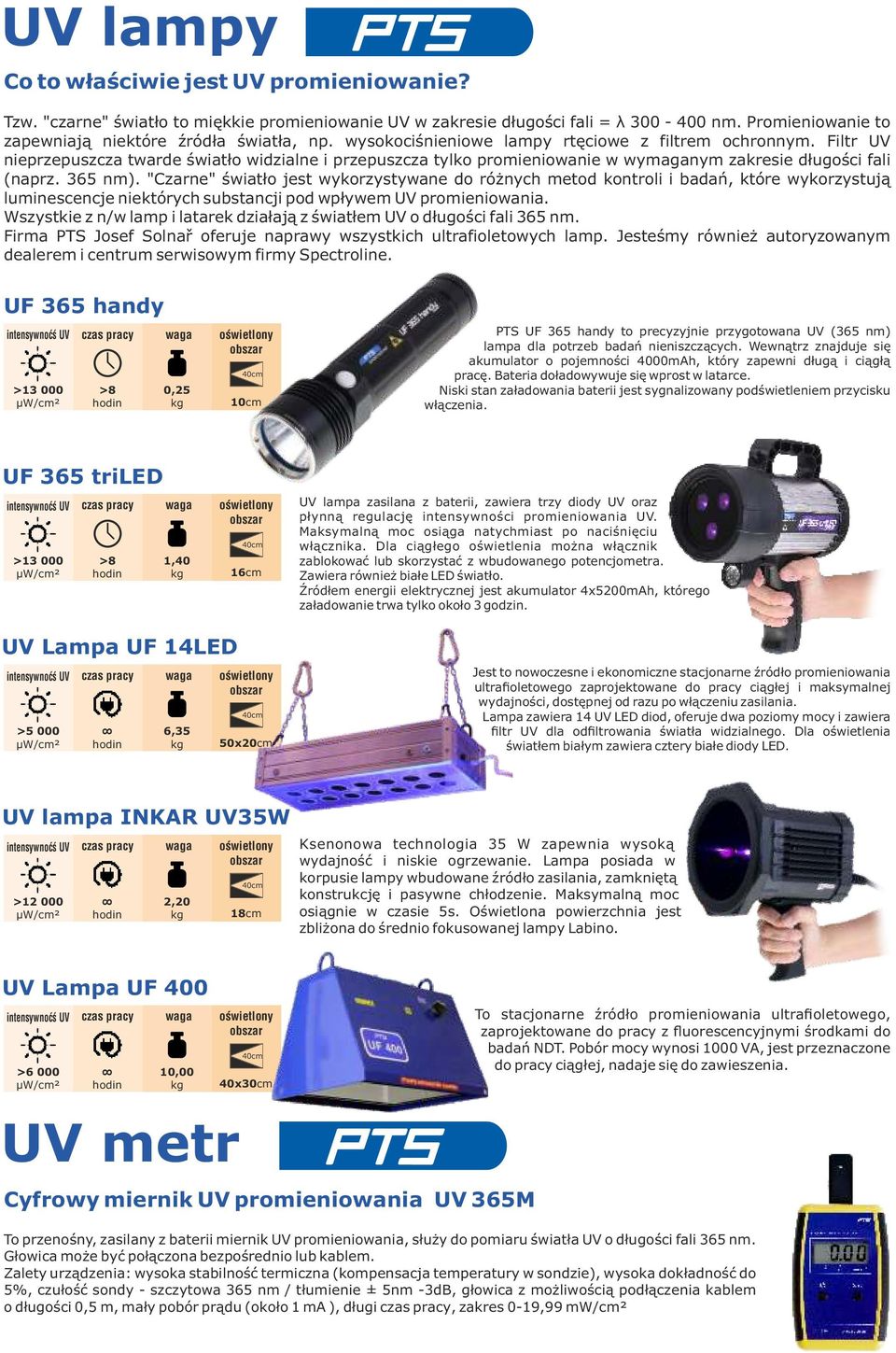

3 UV lampy Co to właściwie jest UV promieniowanie? Tzw. "czarne" światło to miękkie promieniowanie UV w zakresie długości fali = λ nm. Promieniowanie to zapewniają niektóre źródła światła, np. wysokociśnieniowe lampy rtęciowe z filtrem ochronnym. Filtr UV nieprzepuszcza twarde światło widzialne i przepuszcza tylko promieniowanie w wymaganym zakresie długości fali (naprz. 365 nm). "Czarne" światło jest wykorzystywane do różnych metod kontroli i badań, które wykorzystują luminescencje niektórych substancji pod wpływem UV promieniowania. Wszystkie z n/w lamp i latarek działają z światłem UV o długości fali 365 nm. Firma PTS Josef Solnař oferuje naprawy wszystkich ultrafioletowych lamp. Jesteśmy również autoryzowanym dealerem i centrum serwisowym firmy Spectroline. UF 365 handy > >8 0,25 10cm PTS UF 365 handy to precyzyjnie przygotowana UV (365 nm) lampa dla potrzeb badań nieniszczących. Wewnątrz znajduje się akumulator o pojemności 4000mAh, który zapewni długą i ciągłą pracę. Bateria doładowywuje się wprost w latarce. Niski stan załadowania baterii jest sygnalizowany podświetleniem przycisku włączenia. UF 365 triled > >8 1,40 16cm UV lampa zasilana z baterii, zawiera trzy diody UV oraz płynną regulację intensywności promieniowania UV. Maksymalną moc osiąga natychmiast po naciśnięciu włącznika. Dla ciągłego oświetlenia można włącznik zablokować lub skorzystać z wbudowanego potencjometra. Zawiera również białe LED światło. Źródłem energii elektrycznej jest akumulator 4x5200mAh, którego załadowanie trwa tylko około 3 godzin. UV Lampa UF 14LED > ,35 50x20cm Jest to nowoczesne i ekonomiczne stacjonarne źródło promieniowania ultrafioletowego zaprojektowane do pracy ciągłej i maksymalnej wydajności, dostępnej od razu po włączeniu zasilania. Lampa zawiera 14 UV LED diod, oferuje dwa poziomy mocy i zawiera filtr UV dla odfiltrowania światła widzialnego. Dla oświetlenia światłem białym zawiera cztery białe diody LED. UV lampa INKAR UV35W > ,20 18cm Ksenonowa technologia 35 W zapewnia wysoką wydajność i niskie ogrzewanie. Lampa posiada w korpusie lampy wbudowane źródło zasilania, zamkniętą konstrukcję i pasywne chłodzenie. Maksymalną moc osiągnie w czasie 5s. Oświetlona powierzchnia jest zbliżona do średnio fokusowanej lampy Labino. UV Lampa UF 400 > ,00 UV metr 40x30cm Cyfrowy miernik UV promieniowania UV 365M To stacjonarne źródło promieniowania ultrafioletowego, zaprojektowane do pracy z fluorescencyjnymi środkami do badań NDT. Pobór mocy wynosi 1000 VA, jest przeznaczone do pracy ciągłej, nadaje się do zawieszenia. To przenośny, zasilany z baterii miernik UV promieniowania, służy do pomiaru światła UV o długości fali 365 nm. Głowica może być połączona bezpośrednio lub kablem. Zalety urządzenia: wysoka stabilność termiczna (kompensacja temperatury w sondzie), wysoka dokładność do 5%, czułość sondy - szczytowa 365 nm / tłumienie ± 5nm -3dB, głowica z możliwością podłączenia kablem o długości 0,5 m, mały pobór prądu (około 1 ma ), długi, zakres 0-19,99 mw/cm²

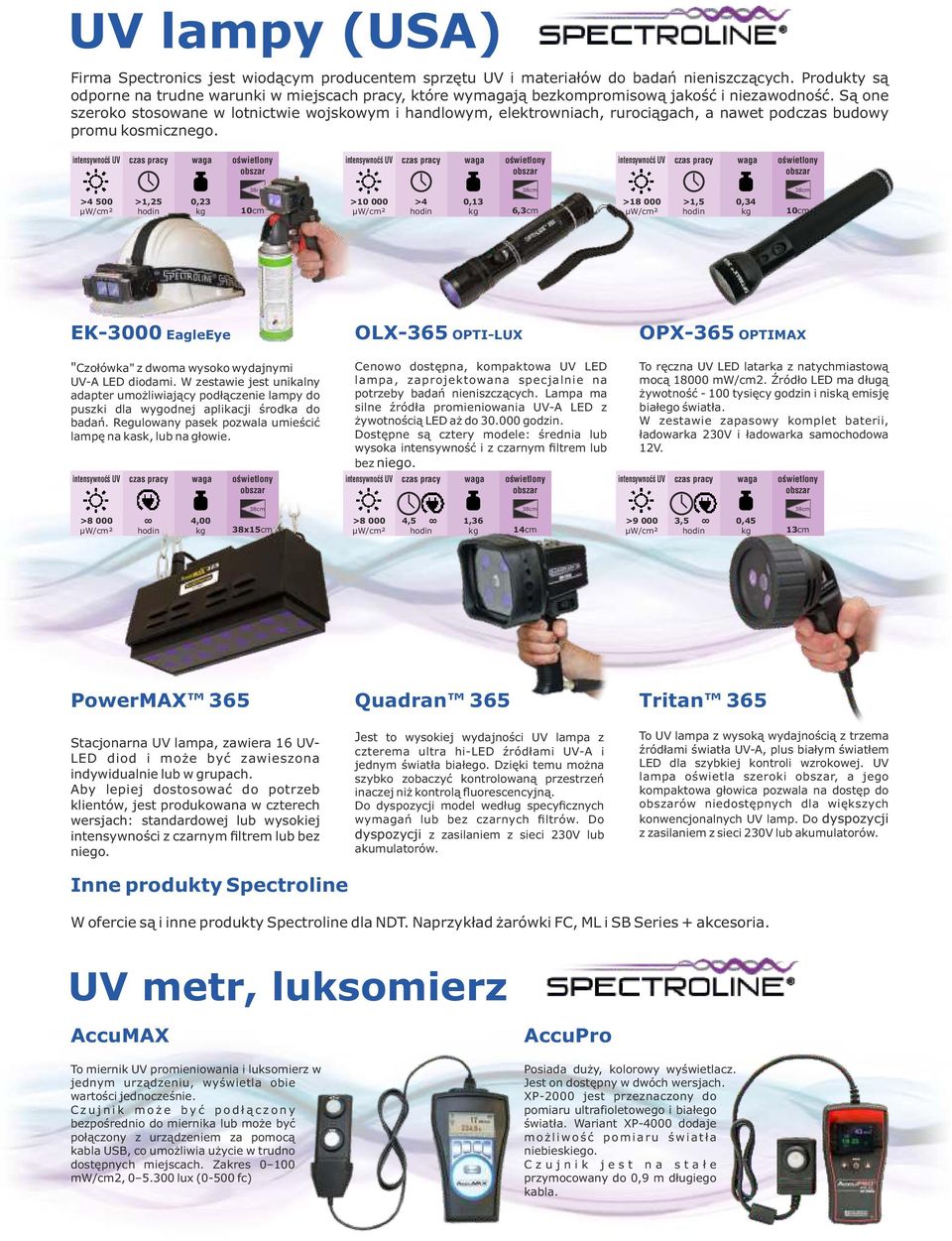

4 UV lampy (USA) Firma Spectronics jest wiodącym producentem sprzętu UV i materiałów do badań nieniszczących. Produkty są odporne na trudne warunki w miejscach pracy, które wymagają bezkompromisową jakość i niezawodność. Są one szeroko stosowane w lotnictwie wojskowym i handlowym, elektrowniach, rurociągach, a nawet podczas budowy promu kosmicznego. >4 500 >1,25 0,23 10cm > >4 0,13 6,3cm > >1,5 0,34 10cm EK-3000 EagleEye "Czołówka" z dwoma wysoko wydajnymi UV-A LED diodami. W zestawie jest unikalny adapter umożliwiający podłączenie lampy do puszki dla wygodnej aplikacji środka do badań. Regulowany pasek pozwala umieścić lampę na kask, lub na głowie. OLX-365 OPTI-LUX Cenowo dostępna, kompaktowa UV LED lampa, zaprojektowana specjalnie na potrzeby badań nieniszczących. Lampa ma silne źródła promieniowania UV-A LED z żywotnością LED aż do godzin. Dostępne są cztery modele: średnia lub wysoka intensywność i z czarnym filtrem lub bez niego. OPX-365 OPTIMAX To ręczna UV LED latarka z natychmiastową mocą mw/cm2. Źródło LED ma długą żywotność tysięcy godzin i niską emisję białego światła. W zestawie zapasowy komplet baterii, ładowarka 230V i ładowarka samochodowa 12V. > ,00 38x15cm > ,5 1,36 14cm > ,5 0,45 13cm PowerMAX 365 Stacjonarna UV lampa, zawiera 16 UV- LED diod i może być zawieszona indywidualnie lub w grupach. Aby lepiej dostosować do potrzeb klientów, jest produkowana w czterech wersjach: standardowej lub wysokiej intensywności z czarnym filtrem lub bez niego. Inne produkty Spectroline Quadran 365 Jest to wysokiej wydajności UV lampa z czterema ultra hi-led źródłami UV-A i jednym światła białego. Dzięki temu można szybko zobaczyć kontrolowaną przestrzeń inaczej niż kontrolą fluorescencyjną. Do dyspozycji model według specyficznych wymagań lub bez czarnych filtrów. Do dyspozycji z zasilaniem z sieci 230V lub akumulatorów. Tritan 365 To UV lampa z wysoką wydajnością z trzema źródłami światła UV-A, plus białym światłem LED dla szybkiej kontroli wzrokowej. UV lampa oświetla szeroki, a jego kompaktowa głowica pozwala na dostęp do ów niedostępnych dla większych konwencjonalnych UV lamp. Do dyspozycji z zasilaniem z sieci 230V lub akumulatorów. W ofercie są i inne produkty Spectroline dla NDT. Naprzykład żarówki FC, ML i SB Series + akcesoria. UV metr, luksomierz AccuMAX To miernik UV promieniowania i luksomierz w jednym urządzeniu, wyświetla obie wartości jednocześnie. C z u j n i k m o ż e b y ć p o d ł ą c z o n y bezpośrednio do miernika lub może być połączony z urządzeniem za pomocą kabla USB, co umożliwia użycie w trudno dostępnych miejscach. Zakres mw/cm2, lux (0-500 fc) AccuPro Posiada duży, kolorowy wyświetlacz. Jest on dostępny w dwóch wersjach. XP-2000 jest przeznaczony do pomiaru ultrafioletowego i białego światła. Wariant XP-4000 dodaje m o ż l i w o ś ć p o m i a r u ś w i a t ł a niebieskiego. C z u j n i k j e s t n a s t a ł e przymocowany do 0,9 m długiego kabla.

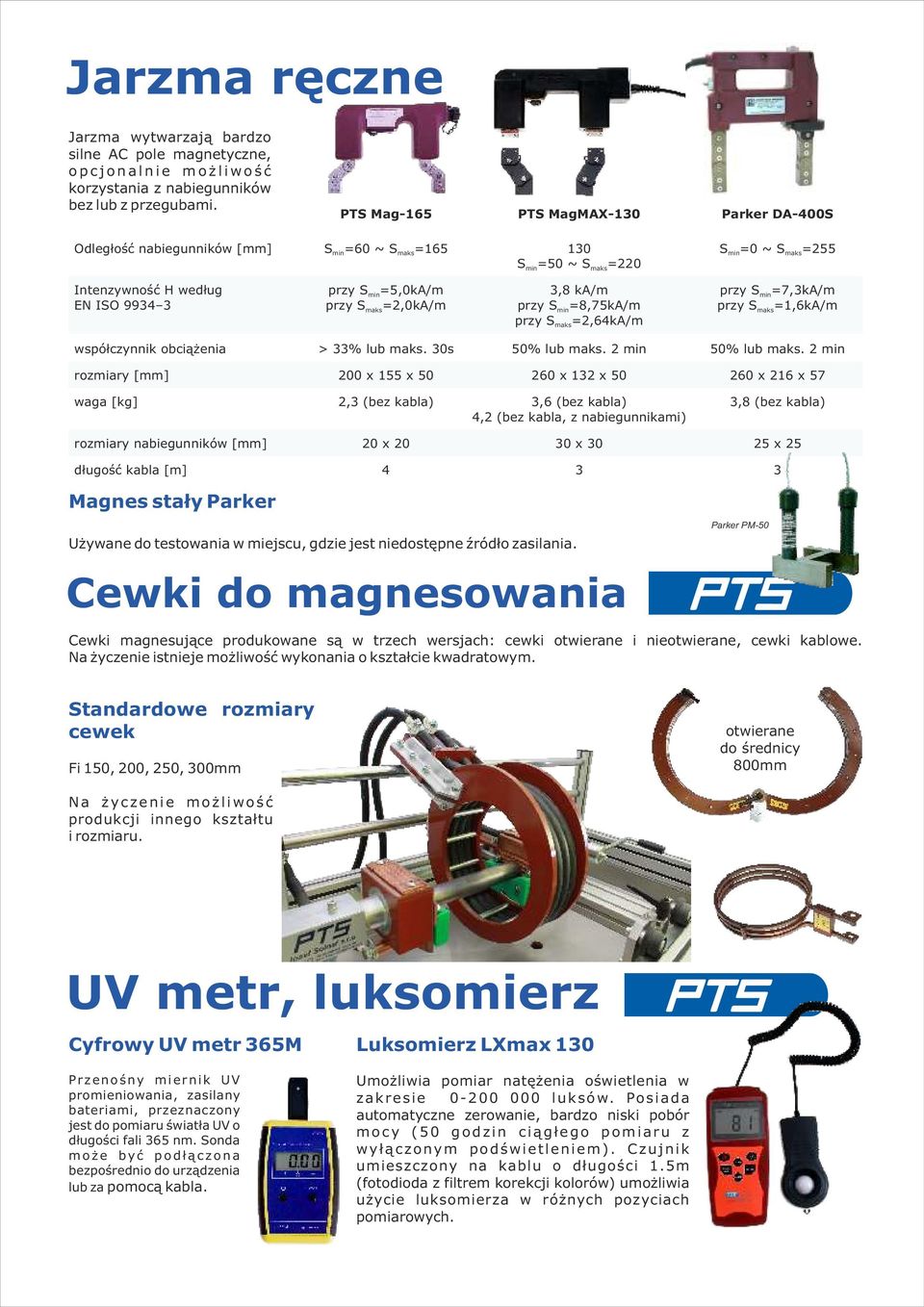

5 Jarzma ręczne Jarzma wytwarzają bardzo silne AC pole magnetyczne, o p c j o n a l n i e m o ż l i w o ś ć korzystania z nabiegunników bez lub z przegubami. PTS Mag-165 PTS MagMAX-130 Parker DA-400S Odległość nabiegunników [mm] S min=60 ~ S maks= S min=50 ~ S maks=220 S min=0 ~ S maks=255 Intenzywność H według EN ISO min maks =5,0kA/m =2,0kA/m 3,8 ka/m min=8,75ka/m =2,64kA/m maks min maks =7,3kA/m =1,6kA/m współczynnik obciążenia > 33% lub maks. 30s 50% lub maks. 2 min 50% lub maks. 2 min rozmiary [mm] 200 x 155 x x 132 x x 216 x 57 [] 2,3 (bez kabla) 3,6 (bez kabla) 4,2 (bez kabla, z nabiegunnikami) 3,8 (bez kabla) rozmiary nabiegunników [mm] 20 x x x 25 długość kabla [m] Magnes stały Parker Używane do testowania w miejscu, gdzie jest niedostępne źródło zasilania. Cewki do magnesowania Parker PM-50 Cewki magnesujące produkowane są w trzech wersjach: cewki otwierane i nieotwierane, cewki kablowe. Na życzenie istnieje możliwość wykonania o kształcie kwadratowym. Standardowe rozmiary cewek Fi 150, 200, 250, 300mm otwierane do średnicy 800mm N a ż y c z e n i e m o ż l i w o ś ć produkcji innego kształtu i rozmiaru. UV metr, luksomierz Cyfrowy UV metr 365M Luksomierz LXmax 130 Przenośny miernik UV promieniowania, zasilany bateriami, przeznaczony jest do pomiaru światła UV o długości fali 365 nm. Sonda m o ż e b y ć p o d ł ą c z o n a bezpośrednio do urządzenia lub za pomocą kabla. Umożliwia pomiar natężenia oświetlenia w zakresie luksów. Posiada automatyczne zerowanie, bardzo niski pobór m o c y ( 5 0 g o d z i n c i ą g ł e g o p o m i a r u z wyłączonym podświetleniem). Czujnik umieszczony na kablu o długości 1.5m (fotodioda z filtrem korekcji kolorów) umożliwia użycie luksomierza w różnych pozyciach pomiarowych.

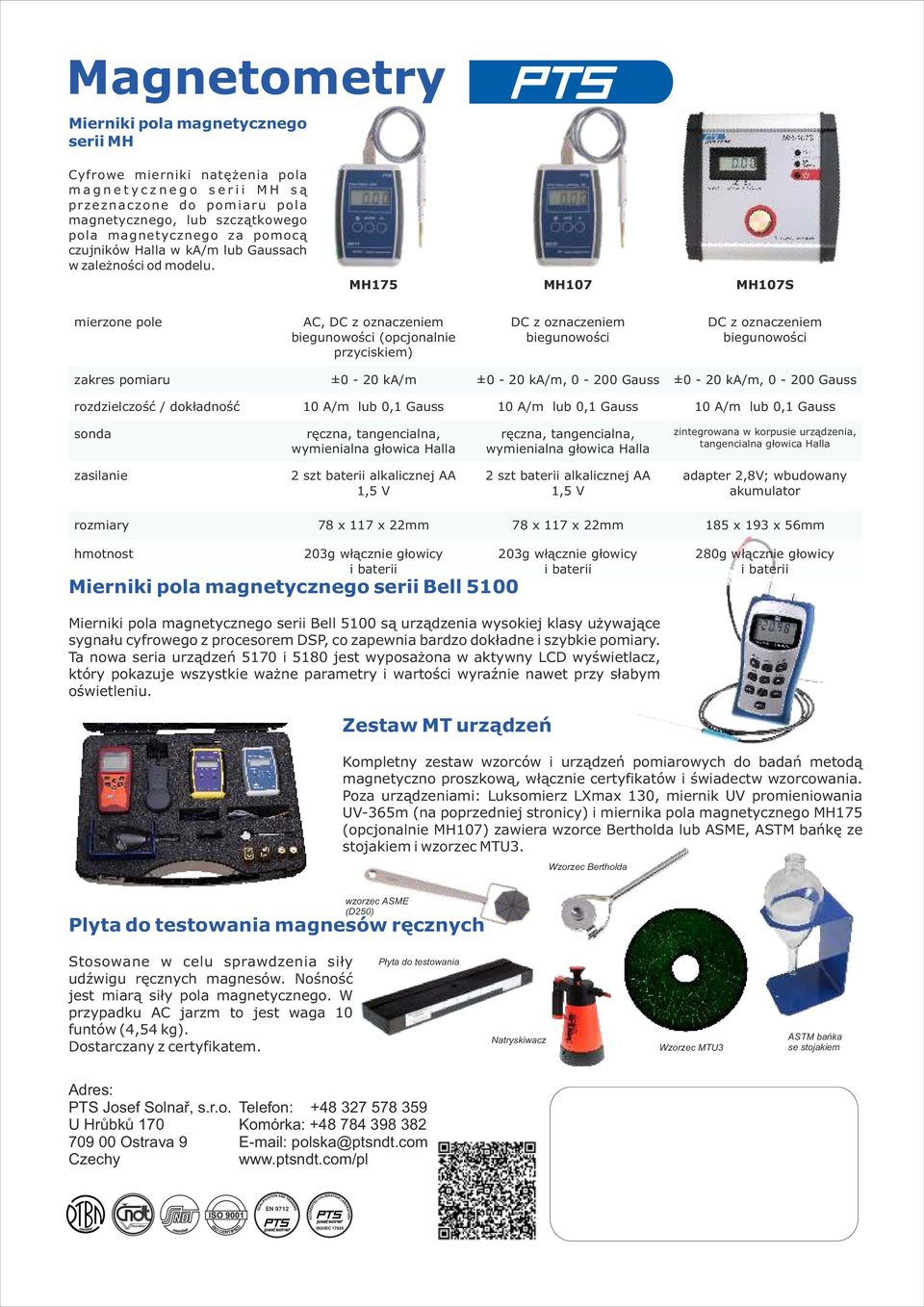

6 Magnetometry Mierniki pola magnetycznego serii MH Cyfrowe mierniki natężenia pola m a g n e t y c z n e g o s e r i i M H s ą przeznaczone do pomiaru pola magnetycznego, lub szczątkowego pola magnetycznego za pomocą czujników Halla w ka/m lub Gaussach w zależności od modelu. MH175 MH107 MH107S mierzone pole AC, DC z oznaczeniem biegunowości (opcjonalnie przyciskiem) DC z oznaczeniem biegunowości DC z oznaczeniem biegunowości zakres pomiaru ±0-20 ka/m ±0-20 ka/m, Gauss ±0-20 ka/m, Gauss rozdzielczość / dokładność 10 A/m lub 0,1 Gauss 10 A/m lub 0,1 Gauss 10 A/m lub 0,1 Gauss sonda ręczna, tangencialna, wymienialna głowica Halla ręczna, tangencialna, wymienialna głowica Halla zintegrowana w korpusie urządzenia, tangencialna głowica Halla zasilanie 2 szt baterii alkalicznej AA 1,5 V 2 szt baterii alkalicznej AA 1,5 V adapter 2,8V; wbudowany akumulator rozmiary 78 x 117 x 22mm 78 x 117 x 22mm 185 x 193 x 56mm hmotnost 203g włącznie głowicy i baterii Mierniki pola magnetycznego serii Bell g włącznie głowicy i baterii 280g włącznie głowicy i baterii Mierniki pola magnetycznego serii Bell 5100 są urządzenia wysokiej klasy używające sygnału cyfrowego z procesorem DSP, co zapewnia bardzo dokładne i szybkie pomiary. Ta nowa seria urządzeń 5170 i 5180 jest wyposażona w aktywny LCD wyświetlacz, który pokazuje wszystkie ważne parametry i wartości wyraźnie nawet przy słabym oświetleniu. Zestaw MT urządzeń Kompletny zestaw wzorców i urządzeń pomiarowych do badań metodą magnetyczno proszkową, włącznie certyfikatów i świadectw wzorcowania. Poza urządzeniami: Luksomierz LXmax 130, miernik UV promieniowania UV-365m (na poprzedniej stronicy) i miernika pola magnetycznego MH175 (opcjonalnie MH107) zawiera wzorce Bertholda lub ASME, ASTM bańkę ze stojakiem i wzorzec MTU3. Wzorzec Bertholda wzorzec ASME (D250) Plyta do testowania magnesów ręcznych Stosowane w celu sprawdzenia siły udźwigu ręcznych magnesów. Nośność jest miarą siły pola magnetycznego. W przypadku AC jarzm to jest 10 funtów (4,54 ). Dostarczany z certyfikatem. Płyta do testowania Natryskiwacz Wzorzec MTU3 ASTM bańka se stojakiem Adres: PTS Josef Solnař, s.r.o. U Hrůbků Ostrava 9 Czechy Telefon: Komórka: polska@ptsndt.com EN 9712 member
