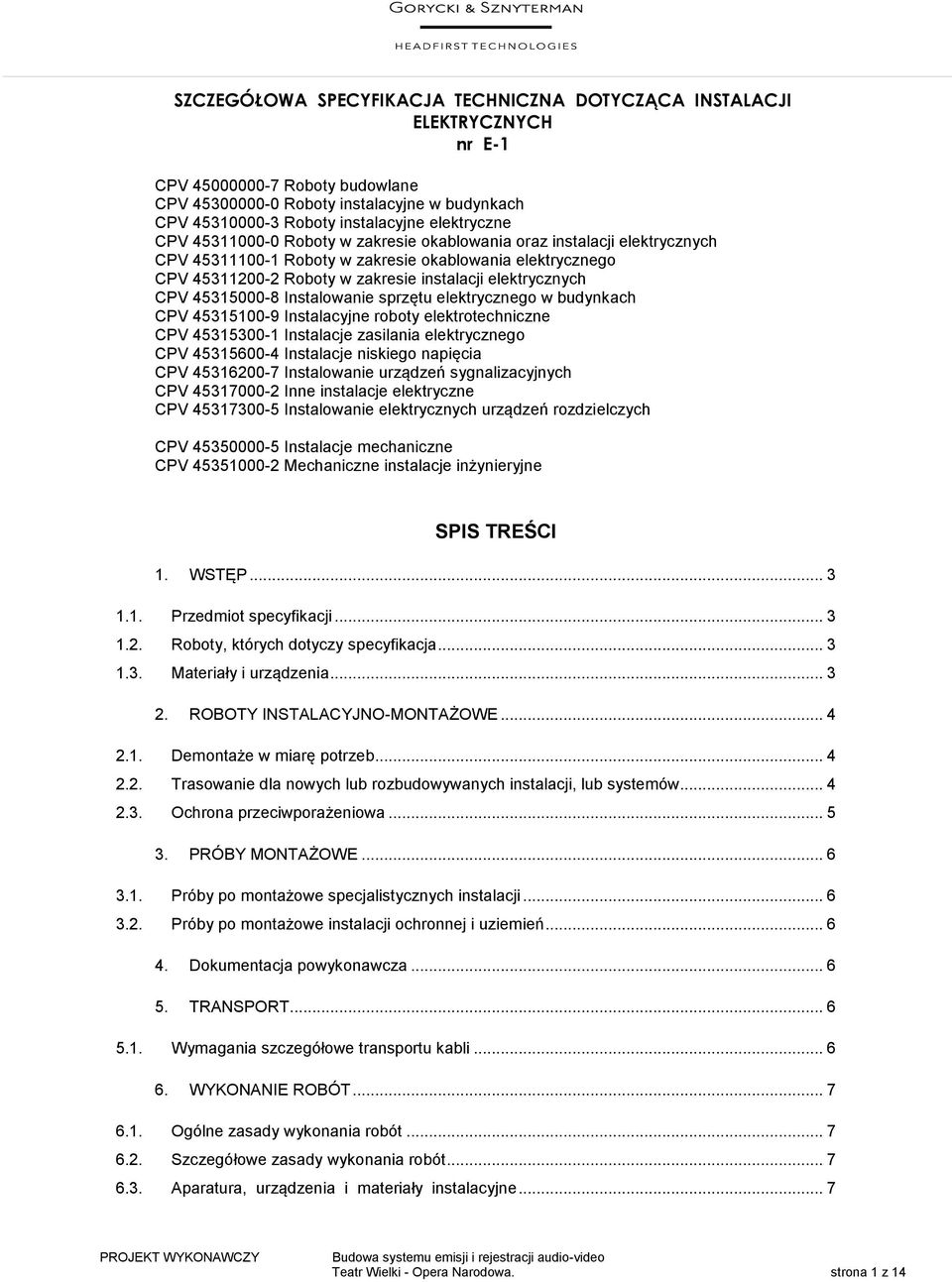

1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA DOTYCZĄCA INSTALACJI ELEKTRYCZNYCH nr E-1 CPV Roboty budowlane CPV Roboty instalacyjne w budynkach CPV Roboty instalacyjne elektryczne CPV Roboty w zakresie okablowania oraz instalacji elektrycznych CPV Roboty w zakresie okablowania elektrycznego CPV Roboty w zakresie instalacji elektrycznych CPV Instalowanie sprzętu elektrycznego w budynkach CPV Instalacyjne roboty elektrotechniczne CPV Instalacje zasilania elektrycznego CPV Instalacje niskiego napięcia CPV Instalowanie urządzeń sygnalizacyjnych CPV Inne instalacje elektryczne CPV Instalowanie elektrycznych urządzeń rozdzielczych CPV Instalacje mechaniczne CPV Mechaniczne instalacje inżynieryjne SPIS TREŚCI 1. WSTĘP Przedmiot specyfikacji Roboty, których dotyczy specyfikacja Materiały i urządzenia ROBOTY INSTALACYJNO-MONTAŻOWE Demontaże w miarę potrzeb Trasowanie dla nowych lub rozbudowywanych instalacji, lub systemów Ochrona przeciwporażeniowa PRÓBY MONTAŻOWE Próby po montażowe specjalistycznych instalacji Próby po montażowe instalacji ochronnej i uziemień Dokumentacja powykonawcza TRANSPORT Wymagania szczegółowe transportu kabli WYKONANIE ROBÓT Ogólne zasady wykonania robót Szczegółowe zasady wykonania robót Aparatura, urządzenia i materiały instalacyjne... 7 Teatr Wielki - Opera Narodowa. strona 1 z 14

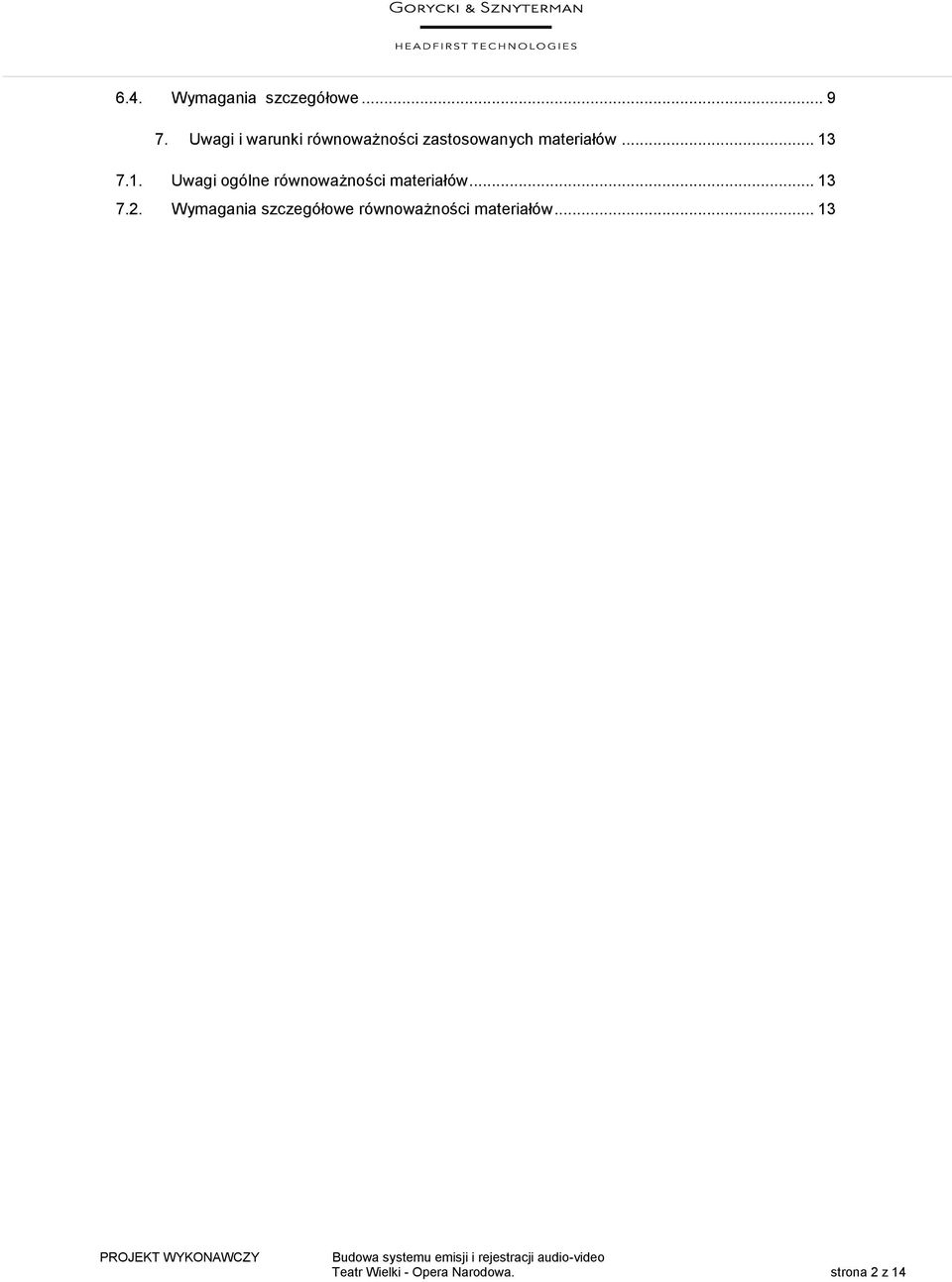

2 6.4. Wymagania szczegółowe Uwagi i warunki równoważności zastosowanych materiałów Uwagi ogólne równoważności materiałów Wymagania szczegółowe równoważności materiałów Teatr Wielki - Opera Narodowa. strona 2 z 14

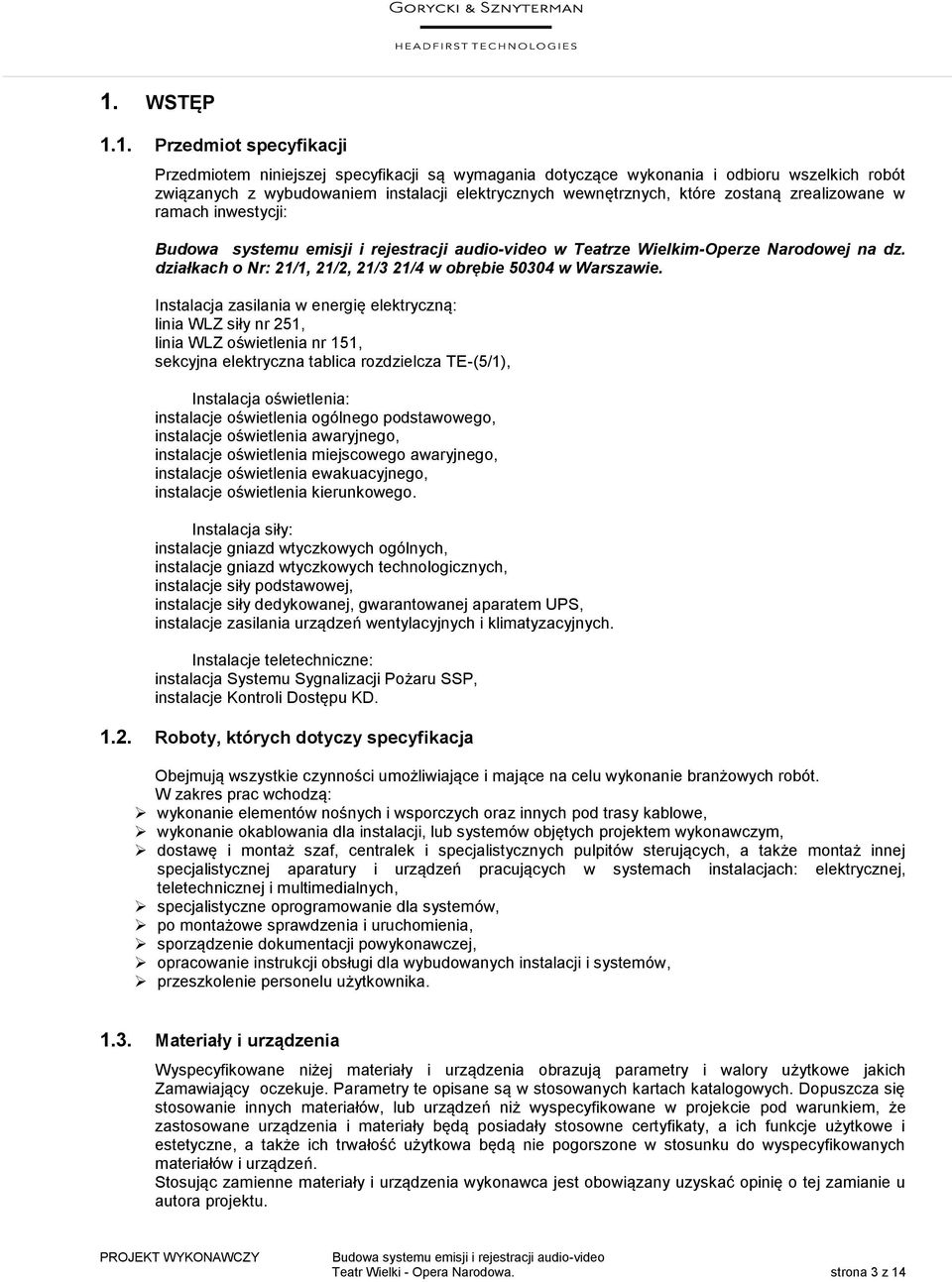

3 1. WSTĘP 1.1. Przedmiot specyfikacji Przedmiotem niniejszej specyfikacji są wymagania dotyczące wykonania i odbioru wszelkich robót związanych z wybudowaniem instalacji elektrycznych wewnętrznych, które zostaną zrealizowane w ramach inwestycji: w Teatrze Wielkim-Operze Narodowej na dz. działkach o Nr: 21/1, 21/2, 21/3 21/4 w obrębie w Warszawie. Instalacja zasilania w energię elektryczną: linia WLZ siły nr 251, linia WLZ oświetlenia nr 151, sekcyjna elektryczna tablica rozdzielcza TE-(5/1), Instalacja oświetlenia: instalacje oświetlenia ogólnego podstawowego, instalacje oświetlenia awaryjnego, instalacje oświetlenia miejscowego awaryjnego, instalacje oświetlenia ewakuacyjnego, instalacje oświetlenia kierunkowego. Instalacja siły: instalacje gniazd wtyczkowych ogólnych, instalacje gniazd wtyczkowych technologicznych, instalacje siły podstawowej, instalacje siły dedykowanej, gwarantowanej aparatem UPS, instalacje zasilania urządzeń wentylacyjnych i klimatyzacyjnych. Instalacje teletechniczne: instalacja Systemu Sygnalizacji Pożaru SSP, instalacje Kontroli Dostępu KD Roboty, których dotyczy specyfikacja Obejmują wszystkie czynności umożliwiające i mające na celu wykonanie branżowych robót. W zakres prac wchodzą: wykonanie elementów nośnych i wsporczych oraz innych pod trasy kablowe, wykonanie okablowania dla instalacji, lub systemów objętych projektem wykonawczym, dostawę i montaż szaf, centralek i specjalistycznych pulpitów sterujących, a także montaż innej specjalistycznej aparatury i urządzeń pracujących w systemach instalacjach: elektrycznej, teletechnicznej i multimedialnych, specjalistyczne oprogramowanie dla systemów, po montażowe sprawdzenia i uruchomienia, sporządzenie dokumentacji powykonawczej, opracowanie instrukcji obsługi dla wybudowanych instalacji i systemów, przeszkolenie personelu użytkownika Materiały i urządzenia Wyspecyfikowane niżej materiały i urządzenia obrazują parametry i walory użytkowe jakich Zamawiający oczekuje. Parametry te opisane są w stosowanych kartach katalogowych. Dopuszcza się stosowanie innych materiałów, lub urządzeń niż wyspecyfikowane w projekcie pod warunkiem, że zastosowane urządzenia i materiały będą posiadały stosowne certyfikaty, a ich funkcje użytkowe i estetyczne, a także ich trwałość użytkowa będą nie pogorszone w stosunku do wyspecyfikowanych materiałów i urządzeń. Stosując zamienne materiały i urządzenia wykonawca jest obowiązany uzyskać opinię o tej zamianie u autora projektu. Teatr Wielki - Opera Narodowa. strona 3 z 14

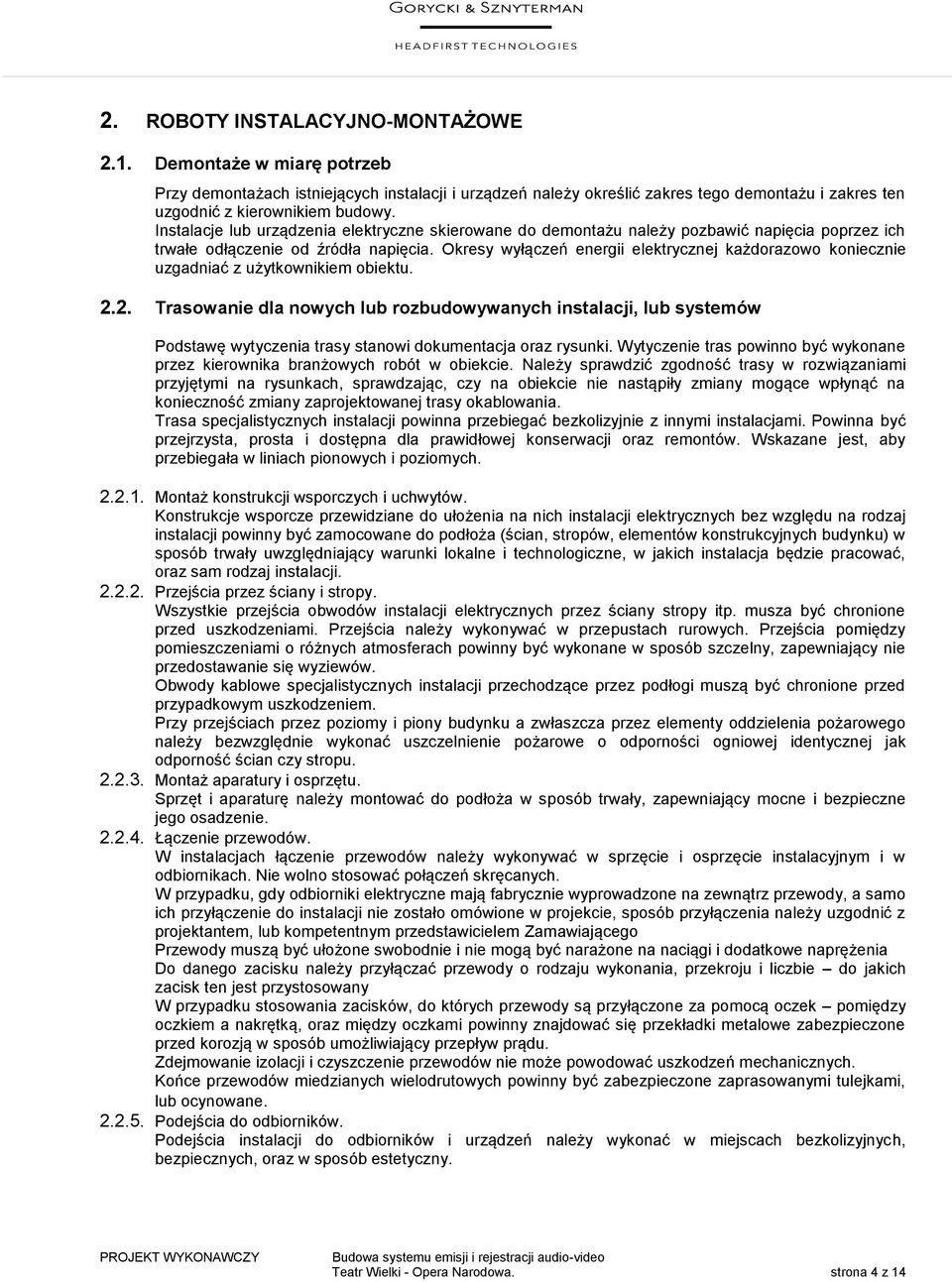

4 2. ROBOTY INSTALACYJNO-MONTAŻOWE 2.1. Demontaże w miarę potrzeb Przy demontażach istniejących instalacji i urządzeń należy określić zakres tego demontażu i zakres ten uzgodnić z kierownikiem budowy. Instalacje lub urządzenia elektryczne skierowane do demontażu należy pozbawić napięcia poprzez ich trwałe odłączenie od źródła napięcia. Okresy wyłączeń energii elektrycznej każdorazowo koniecznie uzgadniać z użytkownikiem obiektu Trasowanie dla nowych lub rozbudowywanych instalacji, lub systemów Podstawę wytyczenia trasy stanowi dokumentacja oraz rysunki. Wytyczenie tras powinno być wykonane przez kierownika branżowych robót w obiekcie. Należy sprawdzić zgodność trasy w rozwiązaniami przyjętymi na rysunkach, sprawdzając, czy na obiekcie nie nastąpiły zmiany mogące wpłynąć na konieczność zmiany zaprojektowanej trasy okablowania. Trasa specjalistycznych instalacji powinna przebiegać bezkolizyjnie z innymi instalacjami. Powinna być przejrzysta, prosta i dostępna dla prawidłowej konserwacji oraz remontów. Wskazane jest, aby przebiegała w liniach pionowych i poziomych Montaż konstrukcji wsporczych i uchwytów. Konstrukcje wsporcze przewidziane do ułożenia na nich instalacji elektrycznych bez względu na rodzaj instalacji powinny być zamocowane do podłoża (ścian, stropów, elementów konstrukcyjnych budynku) w sposób trwały uwzględniający warunki lokalne i technologiczne, w jakich instalacja będzie pracować, oraz sam rodzaj instalacji Przejścia przez ściany i stropy. Wszystkie przejścia obwodów instalacji elektrycznych przez ściany stropy itp. musza być chronione przed uszkodzeniami. Przejścia należy wykonywać w przepustach rurowych. Przejścia pomiędzy pomieszczeniami o różnych atmosferach powinny być wykonane w sposób szczelny, zapewniający nie przedostawanie się wyziewów. Obwody kablowe specjalistycznych instalacji przechodzące przez podłogi muszą być chronione przed przypadkowym uszkodzeniem. Przy przejściach przez poziomy i piony budynku a zwłaszcza przez elementy oddzielenia pożarowego należy bezwzględnie wykonać uszczelnienie pożarowe o odporności ogniowej identycznej jak odporność ścian czy stropu Montaż aparatury i osprzętu. Sprzęt i aparaturę należy montować do podłoża w sposób trwały, zapewniający mocne i bezpieczne jego osadzenie Łączenie przewodów. W instalacjach łączenie przewodów należy wykonywać w sprzęcie i osprzęcie instalacyjnym i w odbiornikach. Nie wolno stosować połączeń skręcanych. W przypadku, gdy odbiorniki elektryczne mają fabrycznie wyprowadzone na zewnątrz przewody, a samo ich przyłączenie do instalacji nie zostało omówione w projekcie, sposób przyłączenia należy uzgodnić z projektantem, lub kompetentnym przedstawicielem Zamawiającego Przewody muszą być ułożone swobodnie i nie mogą być narażone na naciągi i dodatkowe naprężenia Do danego zacisku należy przyłączać przewody o rodzaju wykonania, przekroju i liczbie do jakich zacisk ten jest przystosowany W przypadku stosowania zacisków, do których przewody są przyłączone za pomocą oczek pomiędzy oczkiem a nakrętką, oraz między oczkami powinny znajdować się przekładki metalowe zabezpieczone przed korozją w sposób umożliwiający przepływ prądu. Zdejmowanie izolacji i czyszczenie przewodów nie może powodować uszkodzeń mechanicznych. Końce przewodów miedzianych wielodrutowych powinny być zabezpieczone zaprasowanymi tulejkami, lub ocynowane Podejścia do odbiorników. Podejścia instalacji do odbiorników i urządzeń należy wykonać w miejscach bezkolizyjnych, bezpiecznych, oraz w sposób estetyczny. Teatr Wielki - Opera Narodowa. strona 4 z 14

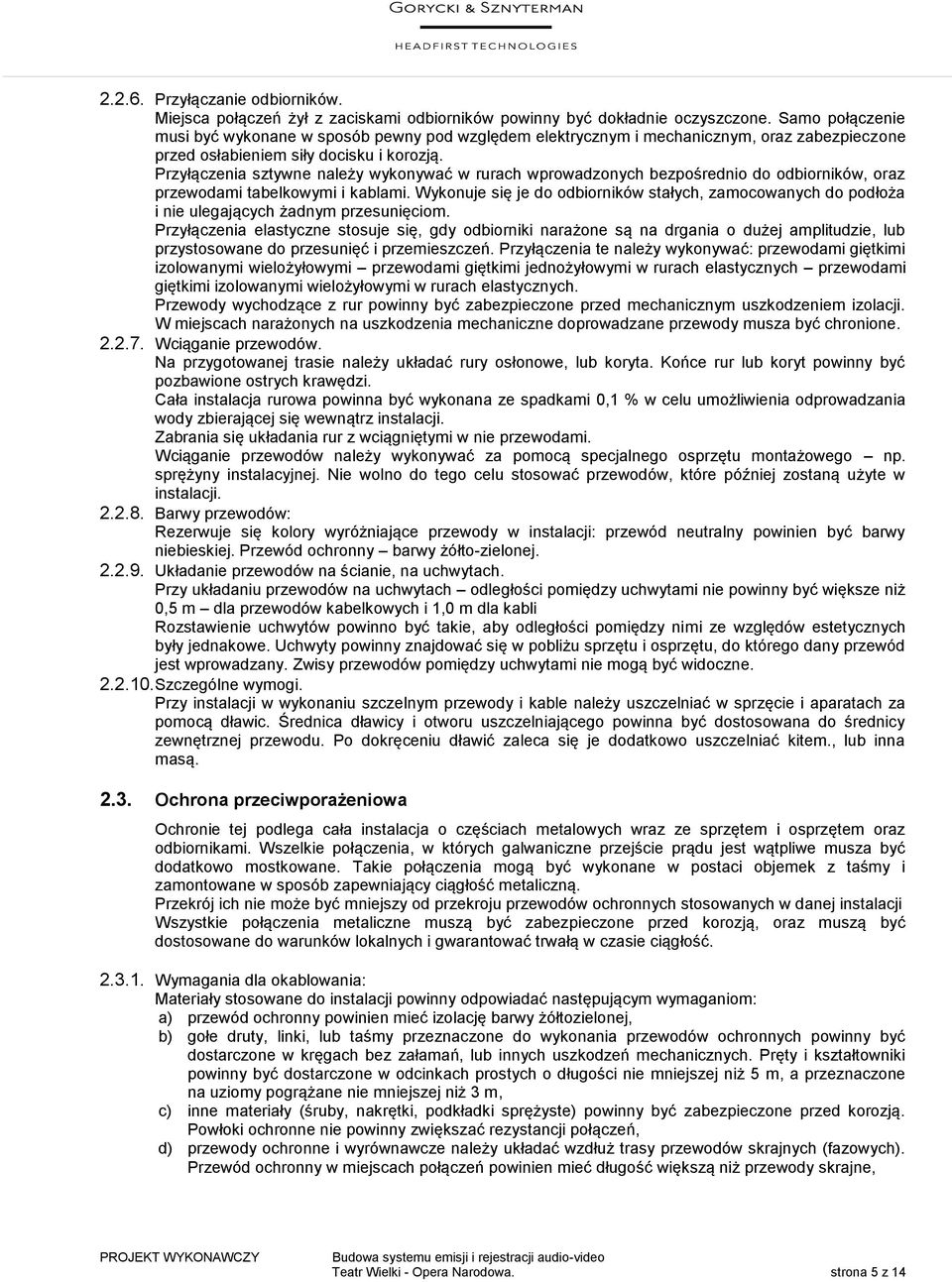

5 Przyłączanie odbiorników. Miejsca połączeń żył z zaciskami odbiorników powinny być dokładnie oczyszczone. Samo połączenie musi być wykonane w sposób pewny pod względem elektrycznym i mechanicznym, oraz zabezpieczone przed osłabieniem siły docisku i korozją. Przyłączenia sztywne należy wykonywać w rurach wprowadzonych bezpośrednio do odbiorników, oraz przewodami tabelkowymi i kablami. Wykonuje się je do odbiorników stałych, zamocowanych do podłoża i nie ulegających żadnym przesunięciom. Przyłączenia elastyczne stosuje się, gdy odbiorniki narażone są na drgania o dużej amplitudzie, lub przystosowane do przesunięć i przemieszczeń. Przyłączenia te należy wykonywać: przewodami giętkimi izolowanymi wielożyłowymi przewodami giętkimi jednożyłowymi w rurach elastycznych przewodami giętkimi izolowanymi wielożyłowymi w rurach elastycznych. Przewody wychodzące z rur powinny być zabezpieczone przed mechanicznym uszkodzeniem izolacji. W miejscach narażonych na uszkodzenia mechaniczne doprowadzane przewody musza być chronione Wciąganie przewodów. Na przygotowanej trasie należy układać rury osłonowe, lub koryta. Końce rur lub koryt powinny być pozbawione ostrych krawędzi. Cała instalacja rurowa powinna być wykonana ze spadkami 0,1 % w celu umożliwienia odprowadzania wody zbierającej się wewnątrz instalacji. Zabrania się układania rur z wciągniętymi w nie przewodami. Wciąganie przewodów należy wykonywać za pomocą specjalnego osprzętu montażowego np. sprężyny instalacyjnej. Nie wolno do tego celu stosować przewodów, które później zostaną użyte w instalacji Barwy przewodów: Rezerwuje się kolory wyróżniające przewody w instalacji: przewód neutralny powinien być barwy niebieskiej. Przewód ochronny barwy żółto-zielonej Układanie przewodów na ścianie, na uchwytach. Przy układaniu przewodów na uchwytach odległości pomiędzy uchwytami nie powinny być większe niż 0,5 m dla przewodów kabelkowych i 1,0 m dla kabli Rozstawienie uchwytów powinno być takie, aby odległości pomiędzy nimi ze względów estetycznych były jednakowe. Uchwyty powinny znajdować się w pobliżu sprzętu i osprzętu, do którego dany przewód jest wprowadzany. Zwisy przewodów pomiędzy uchwytami nie mogą być widoczne Szczególne wymogi. Przy instalacji w wykonaniu szczelnym przewody i kable należy uszczelniać w sprzęcie i aparatach za pomocą dławic. Średnica dławicy i otworu uszczelniającego powinna być dostosowana do średnicy zewnętrznej przewodu. Po dokręceniu dławić zaleca się je dodatkowo uszczelniać kitem., lub inna masą Ochrona przeciwporażeniowa Ochronie tej podlega cała instalacja o częściach metalowych wraz ze sprzętem i osprzętem oraz odbiornikami. Wszelkie połączenia, w których galwaniczne przejście prądu jest wątpliwe musza być dodatkowo mostkowane. Takie połączenia mogą być wykonane w postaci objemek z taśmy i zamontowane w sposób zapewniający ciągłość metaliczną. Przekrój ich nie może być mniejszy od przekroju przewodów ochronnych stosowanych w danej instalacji Wszystkie połączenia metaliczne muszą być zabezpieczone przed korozją, oraz muszą być dostosowane do warunków lokalnych i gwarantować trwałą w czasie ciągłość Wymagania dla okablowania: Materiały stosowane do instalacji powinny odpowiadać następującym wymaganiom: a) przewód ochronny powinien mieć izolację barwy żółtozielonej, b) gołe druty, linki, lub taśmy przeznaczone do wykonania przewodów ochronnych powinny być dostarczone w kręgach bez załamań, lub innych uszkodzeń mechanicznych. Pręty i kształtowniki powinny być dostarczone w odcinkach prostych o długości nie mniejszej niż 5 m, a przeznaczone na uziomy pogrążane nie mniejszej niż 3 m, c) inne materiały (śruby, nakrętki, podkładki sprężyste) powinny być zabezpieczone przed korozją. Powłoki ochronne nie powinny zwiększać rezystancji połączeń, d) przewody ochronne i wyrównawcze należy układać wzdłuż trasy przewodów skrajnych (fazowych). Przewód ochronny w miejscach połączeń powinien mieć długość większą niż przewody skrajne, Teatr Wielki - Opera Narodowa. strona 5 z 14

6 e) przewody gołe nie powinny stykać się z materiałami palnymi. Nie należy ich stosować w pomieszczeniach zagrożonych wybuchem, oraz w pomieszczeniach, w których znajdują się pyły łatwopalne, f) w przypadku zmiany kierunku układania promień zgięcia nie powinien być mniejszy od normatywnego, przewidzianego dla wymiaru układanego typu przewodu (średnicy, lub boku w płaszczyźnie gięcia), g) przewody uziomów roboczych i ochronnych należy izolować od siebie, j) połączenia śrubowe powinny być wykonane śrubami o średnicy co najmniej M10 i odpowiednio zabezpieczone przed korozją. Ponad nakrętkę powinny wystawać przynajmniej dwa zwoje gwintu śruby. Nakrętkę należy odpowiednio mocno dokręcić zabezpieczyć podkładką sprężystą. 3. PRÓBY MONTAŻOWE 3.1. Próby po montażowe specjalistycznych instalacji W instalacjach po zakończeniu robót należy przeprowadzić próby montażowe obejmujące badania i pomiary. Zakres podstawowych prób montażowych obejmuje: - pomiar rezystancji izolacji, który należy wykonać dla każdego obwodu oddzielnie od strony zasilania. Rezystancja izolacji mierzona między przewodami skrajnymi, a także pomiędzy przewodem skrajnym a przewodem ochronnym i neutralnym nie może być mniejsza niż 0,25 MΩ dla instalacji 1-fazowej i 0,5 MΩ dla instalacji 3-fazowej. Rezystancja izolacji odbiorników nie może być mniejsza niż 1 MΩ. Po pozytywnym zakończeniu wszystkich prac objętych próbami montażowymi należy załączyć instalację pod napięcie i sprawdzić czy punkty świetlne są załączane zgodnie z założonym programem, czy w gniazdach wtyczkowych przewody fazowe są dokładnie przyłączone do właściwych zacisków, oraz czy silniki obracają się we właściwym kierunku Próby po montażowe instalacji ochronnej i uziemień Po wykonaniu instalacji przeprowadzone powinny być próby: oględziny wykonanej instalacji wraz z urządzeniami i aparatami wchodzącymi w jej skład, pomiary i próby. Na podstawie oględzin instalacji należy stwierdzić czy została ona wykonana zgodnie z dokumentacja techniczną, a w szczególności sprawdzić umocowanie przewodów ochronnych i sygnałowych rodzaje i wymiary przewodów ochronnych prawidłowość wykonanych zabezpieczeń antykorozyjnych oznakowanie barwne przewodów ochronnych prawidłowość umocowania urządzeń i aparatury dodatkowej. Protokół sprawdzeń i pomiarów powinien zawierać dokładne określenie badanego odbiornika i pełna analizę funkcjonalną. Rezystancja izolacji mierzona między przewodami skrajnymi, a także pomiędzy przewodem skrajnym a przewodem ochronnym i neutralnym nie może być mniejsza niż 0,25 MΩ dla instalacji do 250 V i 0,5 MΩ dla instalacji do 500 V. Rezystancja izolacji odbiorników nie może być mniejsza niż 1 MΩ. Po pozytywnym zakończeniu wszystkich prac objętych próbami montażowymi należy załączyć instalację pod napięcie i sprawdzić jej funkcjonalność. 4. DOKUMENTACJA POWYKONAWCZA Przy przekazywaniu instalacji do użytkowania wykonawca jest obowiązany dostarczyć Zamawiającemu dokumentację powykonawczą, a w szczególności: a) dokumentację techniczną z naniesionymi zmianami przebiegu tras, lokalizacji urządzeń, aparatów i uziomów z ujawnieniem użytych materiałów odbiegających od projektu, b) protokoły prób i oględzin po montażowych, c) protokół z ruchowych, testowych sprawdzeń wybudowanych systemów, c) instrukcje eksploatacji zamontowanych instalacji specjalnych, oraz mechanizmów i urządzeń. 5. TRANSPORT 5.1. Wymagania szczegółowe transportu kabli - Bębny z kablami muszą być w czasie transportu zabezpieczone przed przesuwaniem się. Teatr Wielki - Opera Narodowa. strona 6 z 14

7 - W żadnym przypadku nie należy dopuścić do uderzania w zwoje kabla tarczą sąsiedniego bębna. - Bębny z kablami można transportować tylko w pozycji stojącej na tarczach. - Do zdejmowania bębnów należy używać wózków podnośnikowych, dźwigów samochodowych lub zewnętrznych. - Nie wolno zrzucać bębnów bezpośrednio na ziemię. 6. WYKONANIE ROBÓT 6.1. Ogólne zasady wykonania robót Instalację systemów należy wykonać w ostatnim etapie procesu inwestycyjnego, po zakończeniu wszelkich innych prac instalacyjnych, ale przed zamontowaniem sufitów podwieszanych. Roboty należy prowadzić zgodnie z obowiązującymi przepisami i zatwierdzoną dokumentacją projektową, w sposób nie zagrażający bezpieczeństwu ludzi i mienia, a także tak, aby nie dochodziło do pogorszenia walorów użytkowych istniejących elementów infrastruktury wskutek niewłaściwego wykonania robót. Wszelkie operacje technologiczne należy wykonywać z zachowaniem: - bezpieczeństwa uczestników procesu budowlanego i ich mienia, - bezpieczeństwa osób postronnych w strefie wykonywania robót, - zabezpieczenia mienia znajdującego się w pobliżu miejsca robót przed zniszczeniem lub uszkodzeniem w wyniku prowadzonych robót. Wykonawca ponosi odpowiedzialność za jakość wykonania wszystkich elementów i rodzajów robót oraz zobowiązany jest do stosowania w czasie prowadzenia robót wszelkich przepisów dotyczących ochrony środowiska naturalnego. Podczas realizacji robót należy przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy, a w szczególności nie wykonywać prac w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających wymagań sanitarnych Szczegółowe zasady wykonania robót Do mocowania aparatury w szafie typu Rack służą wykorzystywać otwory mocujące. Podczas instalacji należy zachować wolną przestrzeń wysokości 9 cm u góry i u dołu urządzenia w celu zapewnienia odpowiedniego chłodzenia. Nieprzestrzeganie tego zalecenia może doprowadzić do przegrzania się urządzenia i w konsekwencji do nieprawidłowej pracy, a nawet jego uszkodzenia. Montaż wszystkich modułów należy wykonać na miejscu. Jeśli istnieje potrzeba transportu obudowy z zainstalowanymi modułami, zaleca się wyjęcie modułu zasilającego w celu zapobieżenia możliwym uszkodzeniom urządzeń. Przed rozpoczęciem instalacji modułów należy ustawić w odpowiedniej pozycji przełączniki dopasowania impedancyjnego. Przed rozpoczęciem użytkowania należy usunąć materiały izolacyjne złączy. Przy układaniu kabli należy zwrócić szczególną uwagę na wymagania producenta zawarte w kartach katalogowych. Dla kabli miedzianych promień zginania kabla nie powinien być mniejszy niż 4 krotna średnica kabla Aparatura, urządzenia i materiały instalacyjne Lp. Nazwa urządzenia/materiału Przykładowy typ urządzenia Jm. 1. Aparat unifonu szt 2. Aparat UPS 400V~/400V~, szafa, baterie, czas podtrzymania 15 min. kpl 3. Centrale Logica szt 4. Certyfikowana masa uszczelniająca dostosowana klasą odporności pożarowej do wartości odporności ogniowej oddzieleń EI lub REI kpl 5. Czujka optyczna dymu i temperatury POLON DOT-4046 szt 6. Czujka optyczna dymu POLON DOR-4046 szt 7. Czujka systemu zasysającego kpl. z zasilaczem i kpl. rurek zasysających MIKRA 100 Stratos kpl 8. Czytnik z klawiaturą HID iclass szt 9. Gniazda wtyczkowe 16A p/t szt 10. Gniazdo czujki ppoż POLON G-40 szt 11. Gniazdo RJ45 szt Teatr Wielki - Opera Narodowa. strona 7 z 14

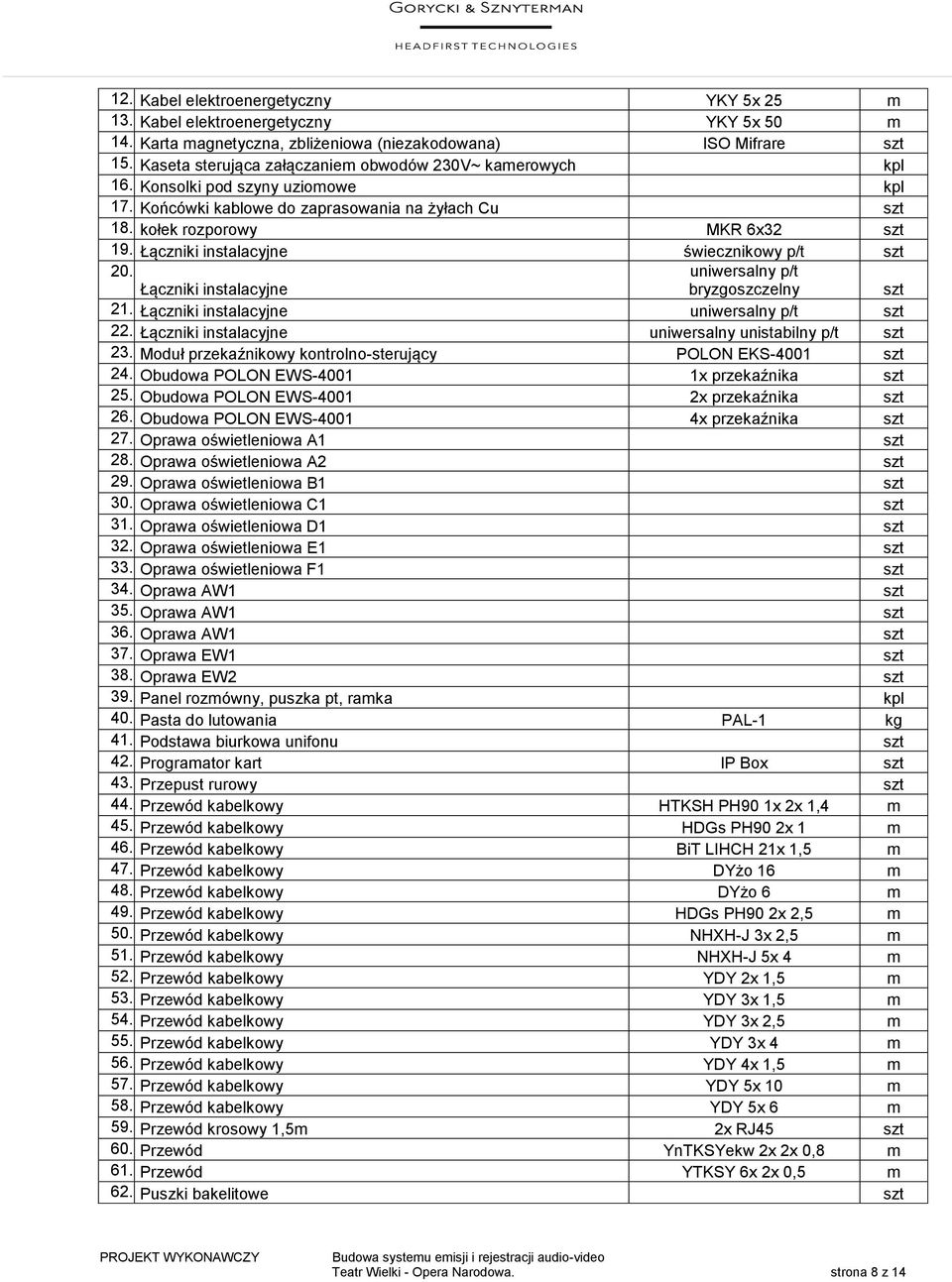

8 12. Kabel elektroenergetyczny YKY 5x 25 m 13. Kabel elektroenergetyczny YKY 5x 50 m 14. Karta magnetyczna, zbliżeniowa (niezakodowana) ISO Mifrare szt 15. Kaseta sterująca załączaniem obwodów 230V~ kamerowych kpl 16. Konsolki pod szyny uziomowe kpl 17. Końcówki kablowe do zaprasowania na żyłach Cu szt 18. kołek rozporowy MKR 6x32 szt 19. Łączniki instalacyjne świecznikowy p/t szt 20. Łączniki instalacyjne uniwersalny p/t bryzgoszczelny szt 21. Łączniki instalacyjne uniwersalny p/t szt 22. Łączniki instalacyjne uniwersalny unistabilny p/t szt 23. Moduł przekaźnikowy kontrolno-sterujący POLON EKS-4001 szt 24. Obudowa POLON EWS x przekaźnika szt 25. Obudowa POLON EWS x przekaźnika szt 26. Obudowa POLON EWS x przekaźnika szt 27. Oprawa oświetleniowa A1 szt 28. Oprawa oświetleniowa A2 szt 29. Oprawa oświetleniowa B1 szt 30. Oprawa oświetleniowa C1 szt 31. Oprawa oświetleniowa D1 szt 32. Oprawa oświetleniowa E1 szt 33. Oprawa oświetleniowa F1 szt 34. Oprawa AW1 szt 35. Oprawa AW1 szt 36. Oprawa AW1 szt 37. Oprawa EW1 szt 38. Oprawa EW2 szt 39. Panel rozmówny, puszka pt, ramka kpl 40. Pasta do lutowania PAL-1 kg 41. Podstawa biurkowa unifonu szt 42. Programator kart IP Box szt 43. Przepust rurowy szt 44. Przewód kabelkowy HTKSH PH90 1x 2x 1,4 m 45. Przewód kabelkowy HDGs PH90 2x 1 m 46. Przewód kabelkowy BiT LIHCH 21x 1,5 m 47. Przewód kabelkowy DYżo 16 m 48. Przewód kabelkowy DYżo 6 m 49. Przewód kabelkowy HDGs PH90 2x 2,5 m 50. Przewód kabelkowy NHXH-J 3x 2,5 m 51. Przewód kabelkowy NHXH-J 5x 4 m 52. Przewód kabelkowy YDY 2x 1,5 m 53. Przewód kabelkowy YDY 3x 1,5 m 54. Przewód kabelkowy YDY 3x 2,5 m 55. Przewód kabelkowy YDY 3x 4 m 56. Przewód kabelkowy YDY 4x 1,5 m 57. Przewód kabelkowy YDY 5x 10 m 58. Przewód kabelkowy YDY 5x 6 m 59. Przewód krosowy 1,5m 2x RJ45 szt 60. Przewód YnTKSYekw 2x 2x 0,8 m 61. Przewód YTKSY 6x 2x 0,5 m 62. Puszki bakelitowe szt Teatr Wielki - Opera Narodowa. strona 8 z 14

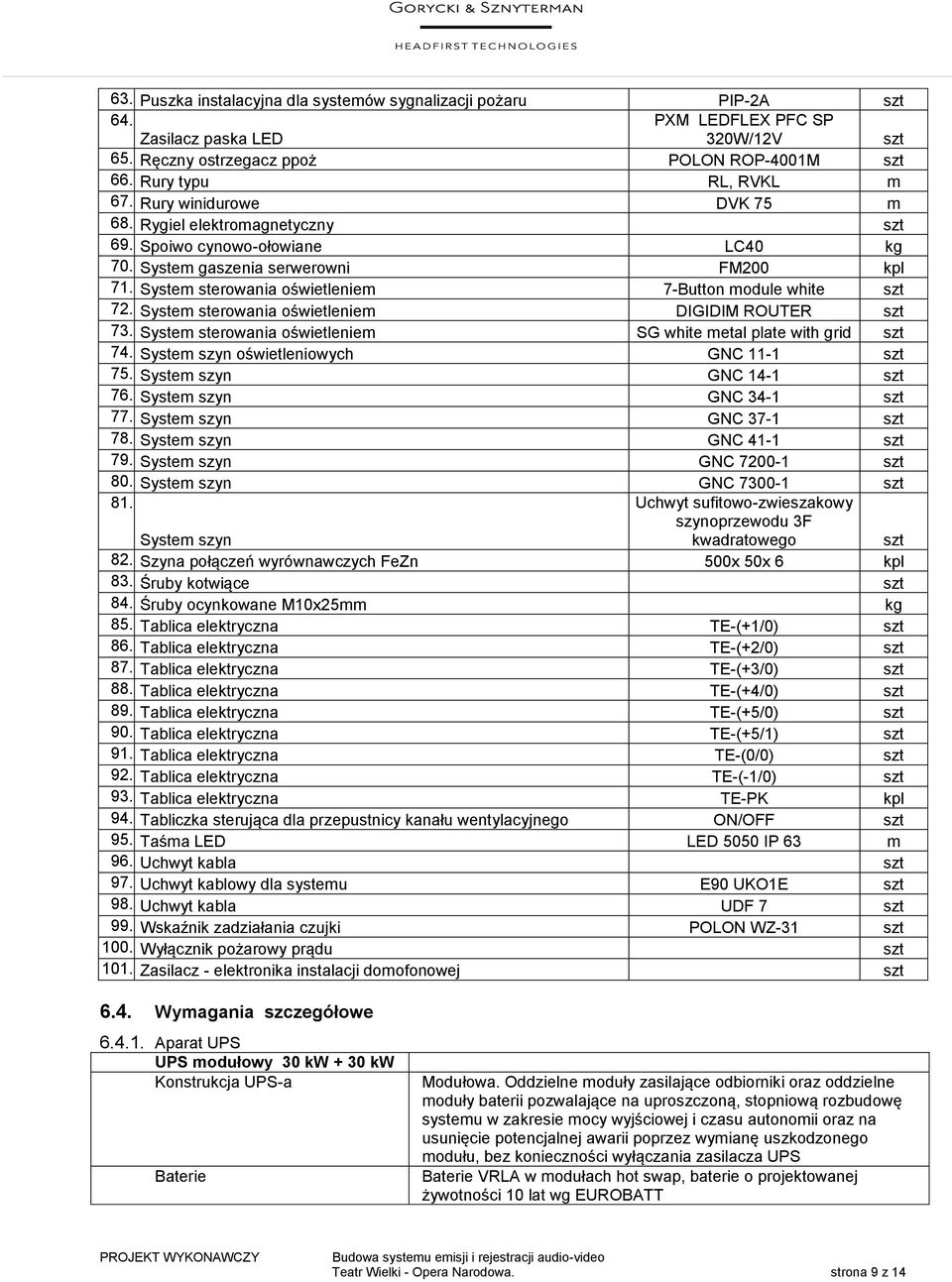

9 63. Puszka instalacyjna dla systemów sygnalizacji pożaru PIP-2A szt 64. Zasilacz paska LED PXM LEDFLEX PFC SP 320W/12V szt 65. Ręczny ostrzegacz ppoż POLON ROP-4001M szt 66. Rury typu RL, RVKL m 67. Rury winidurowe DVK 75 m 68. Rygiel elektromagnetyczny szt 69. Spoiwo cynowo-ołowiane LC40 kg 70. System gaszenia serwerowni FM200 kpl 71. System sterowania oświetleniem 7-Button module white szt 72. System sterowania oświetleniem DIGIDIM ROUTER szt 73. System sterowania oświetleniem SG white metal plate with grid szt 74. System szyn oświetleniowych GNC 11-1 szt 75. System szyn GNC 14-1 szt 76. System szyn GNC 34-1 szt 77. System szyn GNC 37-1 szt 78. System szyn GNC 41-1 szt 79. System szyn GNC szt 80. System szyn GNC szt 81. System szyn Uchwyt sufitowo-zwieszakowy szynoprzewodu 3F kwadratowego szt 82. Szyna połączeń wyrównawczych FeZn 500x 50x 6 kpl 83. Śruby kotwiące szt 84. Śruby ocynkowane M10x25mm kg 85. Tablica elektryczna TE-(+1/0) szt 86. Tablica elektryczna TE-(+2/0) szt 87. Tablica elektryczna TE-(+3/0) szt 88. Tablica elektryczna TE-(+4/0) szt 89. Tablica elektryczna TE-(+5/0) szt 90. Tablica elektryczna TE-(+5/1) szt 91. Tablica elektryczna TE-(0/0) szt 92. Tablica elektryczna TE-(-1/0) szt 93. Tablica elektryczna TE-PK kpl 94. Tabliczka sterująca dla przepustnicy kanału wentylacyjnego ON/OFF szt 95. Taśma LED LED 5050 IP 63 m 96. Uchwyt kabla szt 97. Uchwyt kablowy dla systemu E90 UKO1E szt 98. Uchwyt kabla UDF 7 szt 99. Wskaźnik zadziałania czujki POLON WZ-31 szt 100. Wyłącznik pożarowy prądu szt 101. Zasilacz - elektronika instalacji domofonowej szt 6.4. Wymagania szczegółowe Aparat UPS UPS modułowy 30 kw + 30 kw Konstrukcja UPS-a Baterie Modułowa. Oddzielne moduły zasilające odbiorniki oraz oddzielne moduły baterii pozwalające na uproszczoną, stopniową rozbudowę systemu w zakresie mocy wyjściowej i czasu autonomii oraz na usunięcie potencjalnej awarii poprzez wymianę uszkodzonego modułu, bez konieczności wyłączania zasilacza UPS Baterie VRLA w modułach hot swap, baterie o projektowanej żywotności 10 lat wg EUROBATT Teatr Wielki - Opera Narodowa. strona 9 z 14

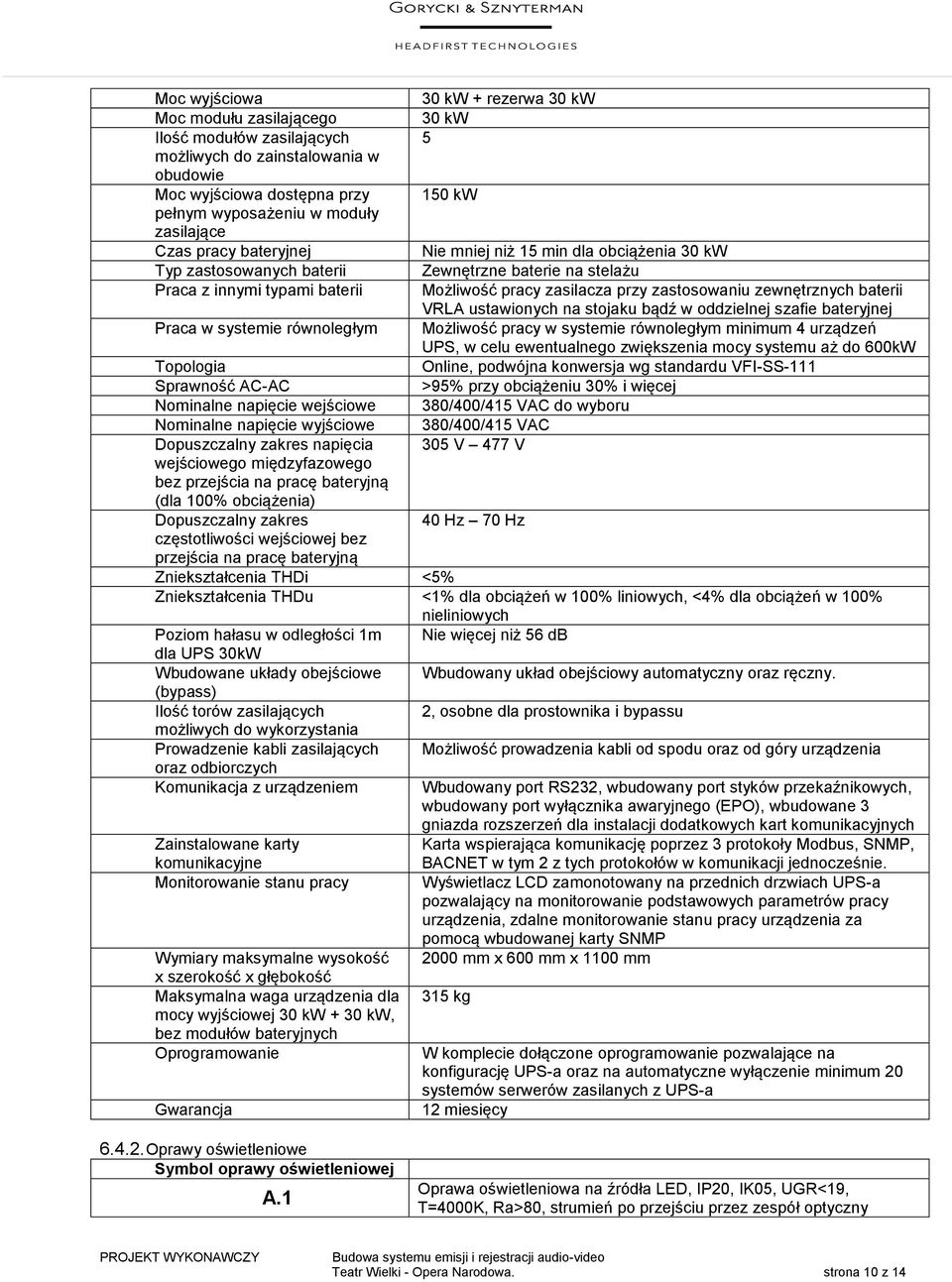

10 Moc wyjściowa Moc modułu zasilającego Ilość modułów zasilających możliwych do zainstalowania w obudowie Moc wyjściowa dostępna przy pełnym wyposażeniu w moduły zasilające Czas pracy bateryjnej Typ zastosowanych baterii Praca z innymi typami baterii Praca w systemie równoległym 30 kw + rezerwa 30 kw 30 kw kw Nie mniej niż 15 min dla obciążenia 30 kw Zewnętrzne baterie na stelażu Możliwość pracy zasilacza przy zastosowaniu zewnętrznych baterii VRLA ustawionych na stojaku bądź w oddzielnej szafie bateryjnej Możliwość pracy w systemie równoległym minimum 4 urządzeń UPS, w celu ewentualnego zwiększenia mocy systemu aż do 600kW Online, podwójna konwersja wg standardu VFI-SS-111 >95% przy obciążeniu 30% i więcej 380/400/415 VAC do wyboru 380/400/415 VAC 305 V 477 V Topologia Sprawność AC-AC Nominalne napięcie wejściowe Nominalne napięcie wyjściowe Dopuszczalny zakres napięcia wejściowego międzyfazowego bez przejścia na pracę bateryjną (dla 100% obciążenia) Dopuszczalny zakres 40 Hz 70 Hz częstotliwości wejściowej bez przejścia na pracę bateryjną Zniekształcenia THDi <5% Zniekształcenia THDu <1% dla obciążeń w 100% liniowych, <4% dla obciążeń w 100% nieliniowych Poziom hałasu w odległości 1m dla UPS 30kW Wbudowane układy obejściowe (bypass) Ilość torów zasilających możliwych do wykorzystania Prowadzenie kabli zasilających oraz odbiorczych Komunikacja z urządzeniem Zainstalowane karty komunikacyjne Monitorowanie stanu pracy Wymiary maksymalne wysokość x szerokość x głębokość Maksymalna waga urządzenia dla mocy wyjściowej 30 kw + 30 kw, bez modułów bateryjnych Oprogramowanie Gwarancja Nie więcej niż 56 db Wbudowany układ obejściowy automatyczny oraz ręczny. 2, osobne dla prostownika i bypassu Możliwość prowadzenia kabli od spodu oraz od góry urządzenia Wbudowany port RS232, wbudowany port styków przekaźnikowych, wbudowany port wyłącznika awaryjnego (EPO), wbudowane 3 gniazda rozszerzeń dla instalacji dodatkowych kart komunikacyjnych Karta wspierająca komunikację poprzez 3 protokoły Modbus, SNMP, BACNET w tym 2 z tych protokołów w komunikacji jednocześnie. Wyświetlacz LCD zamonotowany na przednich drzwiach UPS-a pozwalający na monitorowanie podstawowych parametrów pracy urządzenia, zdalne monitorowanie stanu pracy urządzenia za pomocą wbudowanej karty SNMP 2000 mm x 600 mm x 1100 mm 315 kg W komplecie dołączone oprogramowanie pozwalające na konfigurację UPS-a oraz na automatyczne wyłączenie minimum 20 systemów serwerów zasilanych z UPS-a 12 miesięcy Oprawy oświetleniowe Symbol oprawy oświetleniowej A.1 Oprawa oświetleniowa na źródła LED, IP20, IK05, UGR<19, T=4000K, Ra>80, strumień po przejściu przez zespół optyczny Teatr Wielki - Opera Narodowa. strona 10 z 14

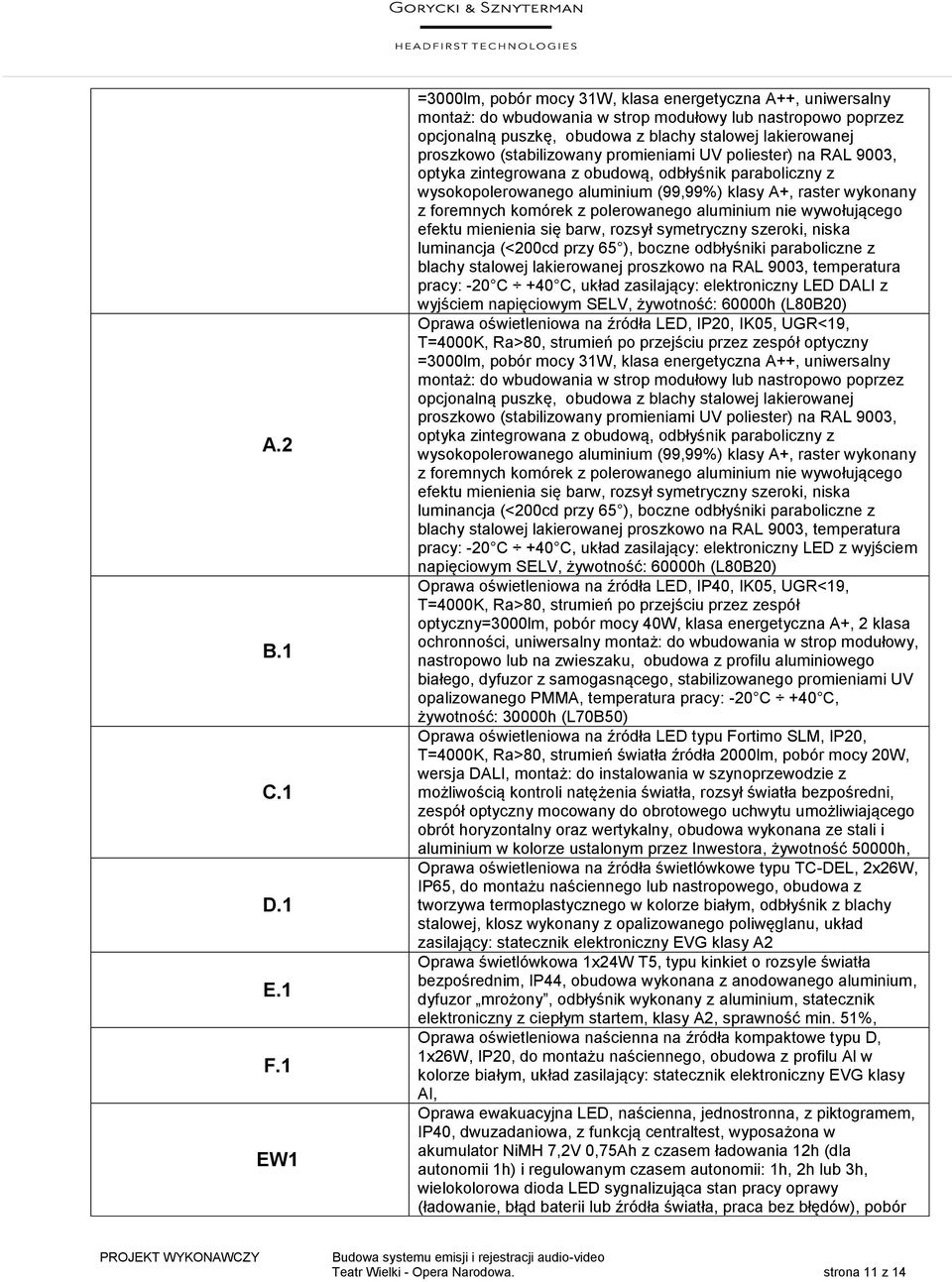

11 A.2 B.1 C.1 D.1 E.1 F.1 EW1 =3000lm, pobór mocy 31W, klasa energetyczna A++, uniwersalny montaż: do wbudowania w strop modułowy lub nastropowo poprzez opcjonalną puszkę, obudowa z blachy stalowej lakierowanej proszkowo (stabilizowany promieniami UV poliester) na RAL 9003, optyka zintegrowana z obudową, odbłyśnik paraboliczny z wysokopolerowanego aluminium (99,99%) klasy A+, raster wykonany z foremnych komórek z polerowanego aluminium nie wywołującego efektu mienienia się barw, rozsył symetryczny szeroki, niska luminancja (<200cd przy 65 ), boczne odbłyśniki paraboliczne z blachy stalowej lakierowanej proszkowo na RAL 9003, temperatura pracy: -20 C +40 C, układ zasilający: elektroniczny LED DALI z wyjściem napięciowym SELV, żywotność: 60000h (L80B20) Oprawa oświetleniowa na źródła LED, IP20, IK05, UGR<19, T=4000K, Ra>80, strumień po przejściu przez zespół optyczny =3000lm, pobór mocy 31W, klasa energetyczna A++, uniwersalny montaż: do wbudowania w strop modułowy lub nastropowo poprzez opcjonalną puszkę, obudowa z blachy stalowej lakierowanej proszkowo (stabilizowany promieniami UV poliester) na RAL 9003, optyka zintegrowana z obudową, odbłyśnik paraboliczny z wysokopolerowanego aluminium (99,99%) klasy A+, raster wykonany z foremnych komórek z polerowanego aluminium nie wywołującego efektu mienienia się barw, rozsył symetryczny szeroki, niska luminancja (<200cd przy 65 ), boczne odbłyśniki paraboliczne z blachy stalowej lakierowanej proszkowo na RAL 9003, temperatura pracy: -20 C +40 C, układ zasilający: elektroniczny LED z wyjściem napięciowym SELV, żywotność: 60000h (L80B20) Oprawa oświetleniowa na źródła LED, IP40, IK05, UGR<19, T=4000K, Ra>80, strumień po przejściu przez zespół optyczny=3000lm, pobór mocy 40W, klasa energetyczna A+, 2 klasa ochronności, uniwersalny montaż: do wbudowania w strop modułowy, nastropowo lub na zwieszaku, obudowa z profilu aluminiowego białego, dyfuzor z samogasnącego, stabilizowanego promieniami UV opalizowanego PMMA, temperatura pracy: -20 C +40 C, żywotność: 30000h (L70B50) Oprawa oświetleniowa na źródła LED typu Fortimo SLM, IP20, T=4000K, Ra>80, strumień światła źródła 2000lm, pobór mocy 20W, wersja DALI, montaż: do instalowania w szynoprzewodzie z możliwością kontroli natężenia światła, rozsył światła bezpośredni, zespół optyczny mocowany do obrotowego uchwytu umożliwiającego obrót horyzontalny oraz wertykalny, obudowa wykonana ze stali i aluminium w kolorze ustalonym przez Inwestora, żywotność 50000h, Oprawa oświetleniowa na źródła świetlówkowe typu TC-DEL, 2x26W, IP65, do montażu naściennego lub nastropowego, obudowa z tworzywa termoplastycznego w kolorze białym, odbłyśnik z blachy stalowej, klosz wykonany z opalizowanego poliwęglanu, układ zasilający: statecznik elektroniczny EVG klasy A2 Oprawa świetlówkowa 1x24W T5, typu kinkiet o rozsyle światła bezpośrednim, IP44, obudowa wykonana z anodowanego aluminium, dyfuzor mrożony, odbłyśnik wykonany z aluminium, statecznik elektroniczny z ciepłym startem, klasy A2, sprawność min. 51%, Oprawa oświetleniowa naścienna na źródła kompaktowe typu D, 1x26W, IP20, do montażu naściennego, obudowa z profilu Al w kolorze białym, układ zasilający: statecznik elektroniczny EVG klasy AI, Oprawa ewakuacyjna LED, naścienna, jednostronna, z piktogramem, IP40, dwuzadaniowa, z funkcją centraltest, wyposażona w akumulator NiMH 7,2V 0,75Ah z czasem ładowania 12h (dla autonomii 1h) i regulowanym czasem autonomii: 1h, 2h lub 3h, wielokolorowa dioda LED sygnalizująca stan pracy oprawy (ładowanie, błąd baterii lub źródła światła, praca bez błędów), pobór Teatr Wielki - Opera Narodowa. strona 11 z 14

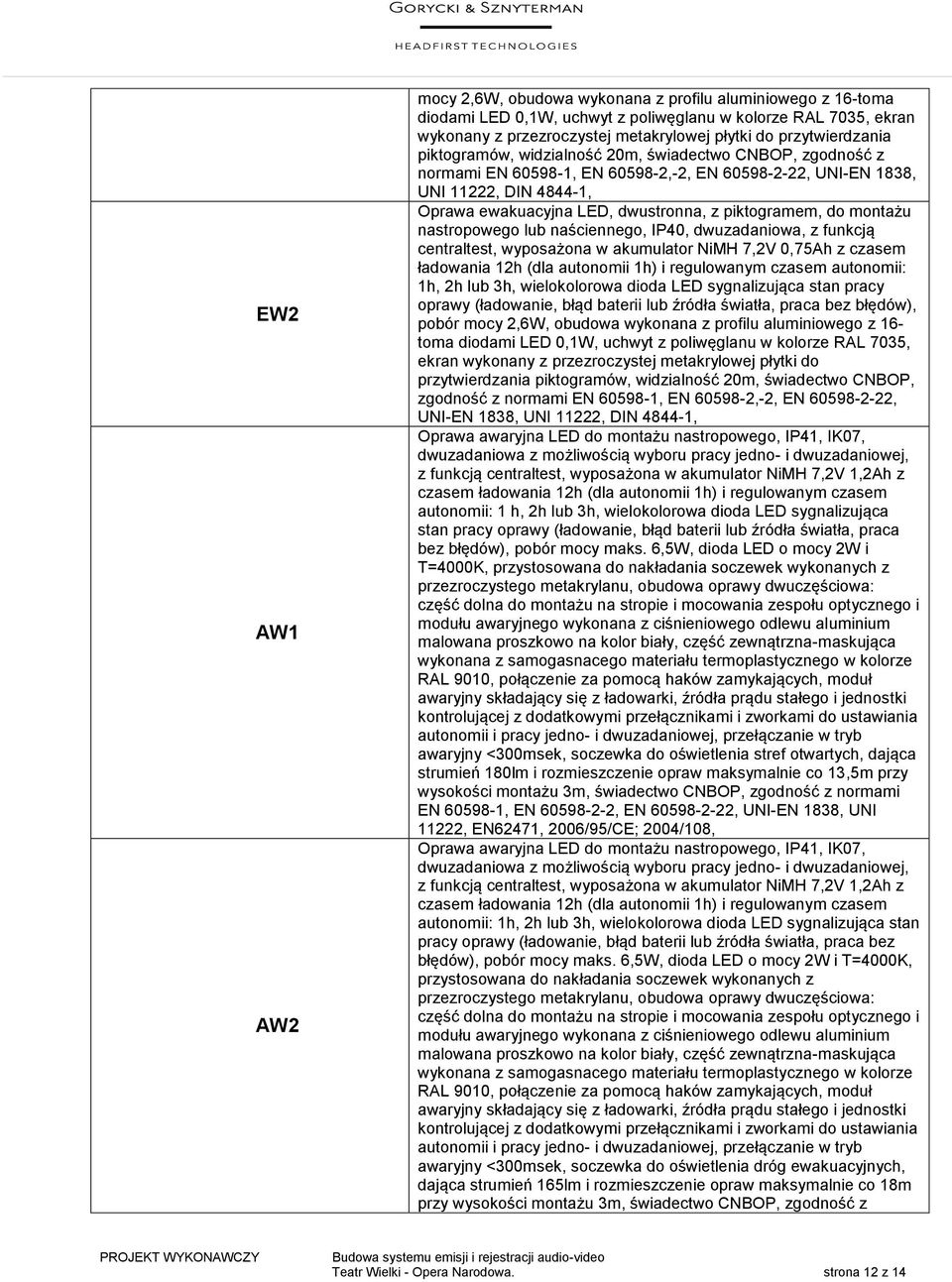

12 EW2 AW1 AW2 mocy 2,6W, obudowa wykonana z profilu aluminiowego z 16-toma diodami LED 0,1W, uchwyt z poliwęglanu w kolorze RAL 7035, ekran wykonany z przezroczystej metakrylowej płytki do przytwierdzania piktogramów, widzialność 20m, świadectwo CNBOP, zgodność z normami EN , EN ,-2, EN , UNI-EN 1838, UNI 11222, DIN , Oprawa ewakuacyjna LED, dwustronna, z piktogramem, do montażu nastropowego lub naściennego, IP40, dwuzadaniowa, z funkcją centraltest, wyposażona w akumulator NiMH 7,2V 0,75Ah z czasem ładowania 12h (dla autonomii 1h) i regulowanym czasem autonomii: 1h, 2h lub 3h, wielokolorowa dioda LED sygnalizująca stan pracy oprawy (ładowanie, błąd baterii lub źródła światła, praca bez błędów), pobór mocy 2,6W, obudowa wykonana z profilu aluminiowego z 16- toma diodami LED 0,1W, uchwyt z poliwęglanu w kolorze RAL 7035, ekran wykonany z przezroczystej metakrylowej płytki do przytwierdzania piktogramów, widzialność 20m, świadectwo CNBOP, zgodność z normami EN , EN ,-2, EN , UNI-EN 1838, UNI 11222, DIN , Oprawa awaryjna LED do montażu nastropowego, IP41, IK07, dwuzadaniowa z możliwością wyboru pracy jedno- i dwuzadaniowej, z funkcją centraltest, wyposażona w akumulator NiMH 7,2V 1,2Ah z czasem ładowania 12h (dla autonomii 1h) i regulowanym czasem autonomii: 1 h, 2h lub 3h, wielokolorowa dioda LED sygnalizująca stan pracy oprawy (ładowanie, błąd baterii lub źródła światła, praca bez błędów), pobór mocy maks. 6,5W, dioda LED o mocy 2W i T=4000K, przystosowana do nakładania soczewek wykonanych z przezroczystego metakrylanu, obudowa oprawy dwuczęściowa: część dolna do montażu na stropie i mocowania zespołu optycznego i modułu awaryjnego wykonana z ciśnieniowego odlewu aluminium malowana proszkowo na kolor biały, część zewnątrzna-maskująca wykonana z samogasnacego materiału termoplastycznego w kolorze RAL 9010, połączenie za pomocą haków zamykających, moduł awaryjny składający się z ładowarki, źródła prądu stałego i jednostki kontrolującej z dodatkowymi przełącznikami i zworkami do ustawiania autonomii i pracy jedno- i dwuzadaniowej, przełączanie w tryb awaryjny <300msek, soczewka do oświetlenia stref otwartych, dająca strumień 180lm i rozmieszczenie opraw maksymalnie co 13,5m przy wysokości montażu 3m, świadectwo CNBOP, zgodność z normami EN , EN , EN , UNI-EN 1838, UNI 11222, EN62471, 2006/95/CE; 2004/108, Oprawa awaryjna LED do montażu nastropowego, IP41, IK07, dwuzadaniowa z możliwością wyboru pracy jedno- i dwuzadaniowej, z funkcją centraltest, wyposażona w akumulator NiMH 7,2V 1,2Ah z czasem ładowania 12h (dla autonomii 1h) i regulowanym czasem autonomii: 1h, 2h lub 3h, wielokolorowa dioda LED sygnalizująca stan pracy oprawy (ładowanie, błąd baterii lub źródła światła, praca bez błędów), pobór mocy maks. 6,5W, dioda LED o mocy 2W i T=4000K, przystosowana do nakładania soczewek wykonanych z przezroczystego metakrylanu, obudowa oprawy dwuczęściowa: część dolna do montażu na stropie i mocowania zespołu optycznego i modułu awaryjnego wykonana z ciśnieniowego odlewu aluminium malowana proszkowo na kolor biały, część zewnątrzna-maskująca wykonana z samogasnacego materiału termoplastycznego w kolorze RAL 9010, połączenie za pomocą haków zamykających, moduł awaryjny składający się z ładowarki, źródła prądu stałego i jednostki kontrolującej z dodatkowymi przełącznikami i zworkami do ustawiania autonomii i pracy jedno- i dwuzadaniowej, przełączanie w tryb awaryjny <300msek, soczewka do oświetlenia dróg ewakuacyjnych, dająca strumień 165lm i rozmieszczenie opraw maksymalnie co 18m przy wysokości montażu 3m, świadectwo CNBOP, zgodność z Teatr Wielki - Opera Narodowa. strona 12 z 14

13 AW3 normami EN , EN , EN , UNI-EN 1838, UNI 11222, EN62471, 2006/95/CE; 2004/108, Oprawa awaryjna LED do montażu nastropowego, IP41, IK07, dwuzadaniowa z możliwością wyboru pracy jedno- i dwuzadaniowej, z funkcją centraltest, wyposażona w akumulator NiMH 7,2V 1,2Ah z czasem ładowania 12h (dla autonomii 1h) i regulowanym czasem autonomii: 1h, 2h lub 3h, wielokolorowa dioda LED sygnalizująca stan pracy oprawy (ładowanie, błąd baterii lub źródła światła, praca bez błędów), pobór mocy maks. 6,5W, dioda LED o mocy 2W i T=4000K, przystosowana do nakładania soczewek wykonanych z przezroczystego metakrylanu, obudowa oprawy dwuczęściowa: część dolna do montażu na stropie i mocowania zespołu optycznego i modułu awaryjnego wykonana z ciśnieniowego odlewu aluminium malowana proszkowo na kolor biały, część zewnątrzna-maskująca wykonana z samogasnacego materiału termoplastycznego w kolorze RAL 9010, połączenie za pomocą haków zamykających, moduł awaryjny składający się z ładowarki, źródła prądu stałego i jednostki kontrolującej z dodatkowymi przełącznikami i zworkami do ustawiania autonomii i pracy jedno- i dwuzadaniowej, przełączanie w tryb awaryjny <300msek, soczewka koncentryczna do oświetlenia dróg ewakuacyjnych o wysokości >3m lub w celu uzyskania średnich natężeń >5lx, dająca strumień 202lm, świadectwo CNBOP, zgodność z normami EN , EN , EN , UNI-EN 1838, UNI 11222, EN62471, 2006/95/CE; 2004/108, 7. UWAGI I WARUNKI RÓWNOWAŻNOŚCI ZASTOSOWANYCH MATERIAŁÓW 7.1. Uwagi ogólne równoważności materiałów 1. Dopuszcza się stosowanie osprzętu, aparatów, urządzeń, obudów, opraw oświetleniowych, systemów itp. innego typu i/lub innych producentów niż wskazane w projekcie, o porównywalnych parametrach technicznych. Każdorazowo zamiana musi zostać uzgodniona z autorami projektu technicznego Wymagania szczegółowe równoważności materiałów Oprócz warunków ogólnych zamienniki muszą spełniać wymagania szczegółowe. 1. Oprawy oświetleniowe - o nie gorszych parametrach oświetleniowych, a także porównywalnych wymiarach, zastosowanych materiałach, kształcie oraz innych czynnikach wpływających na walory estetyczne. Parametry oświetleniowe pomieszczeń dla opraw zamiennych nie mogą być gorsze od obliczonych w projekcie (poparte wykonaniem zamiennych obliczeń i rysunków). 2. Źródła światła - o nie gorszych parametrach fotometrycznych i trwałości. 3. System oświetlenia awaryjnego - taki sam dla całego obiektu będącego przedmiotem zamówienia, z systemem nadzoru i oprogramowaniem włączonym do systemu monitoringu. Urządzenia powinny pochodzić od jednego producenta lub dostawcy i być serwisowane przez jedną firmę. 4. Zasilacze awaryjne UPS z bateriami akumulatorów - powinny pochodzić od jednego producenta lub dostawcy i być serwisowane przez jedną firmę. 5. Rozdzielnice - obudowy wykonane z takich samych jak zastosowane w projekcie materiałów, gabaryty rozdzielnic powinny być porównywalne do ujętych w projekcie. W obiekcie powinien być zastosowany maksymalny stopień standaryzacji typów rozdzielnic i aparatury; tablice montowane w pomieszczeniach ogólnodostępnych o takim samym kształcie, kolorze i wykończeniu powierzchni oraz innych czynnikach wpływających na walory estetyczne; rozdzielnice i tablice zamykane na zamki z kluczami wspólnymi dla całego obiektu (dopuszcza się wprowadzenie kilku rodzajów kluczy nie więcej niż pięciu). 6. Aparaty ochrony przeciwprzepięciowej - pochodzące od jednego producenta dla całego obiektu będącego przedmiotem zamówienia. 7. Osprzęt - gniazda, wyłączniki, itp. - wykonane z takich samych jak zastosowane w projekcie materiałów, o porównywalnych parametrach technicznych, kształcie i wykończeniu powierzchni oraz innych czynnikach wpływających na walory estetyczne. 8. Gniazda z blokadą dla sieci dedykowanej - rodzaj blokady nie może powodować konieczności wymiany wtyczek w użytkowanym sprzęcie. Teatr Wielki - Opera Narodowa. strona 13 z 14

14 9. Listwy i kanały instalacyjne, kolumny, słupki itp. - wykonane z takich samych jak zastosowane w projekcie materiałów, o takich samych porównywalnych parametrach technicznych, kształcie i wykończeniu powierzchni oraz innych czynnikach wpływających na walory estetyczne. Teatr Wielki - Opera Narodowa. strona 14 z 14
