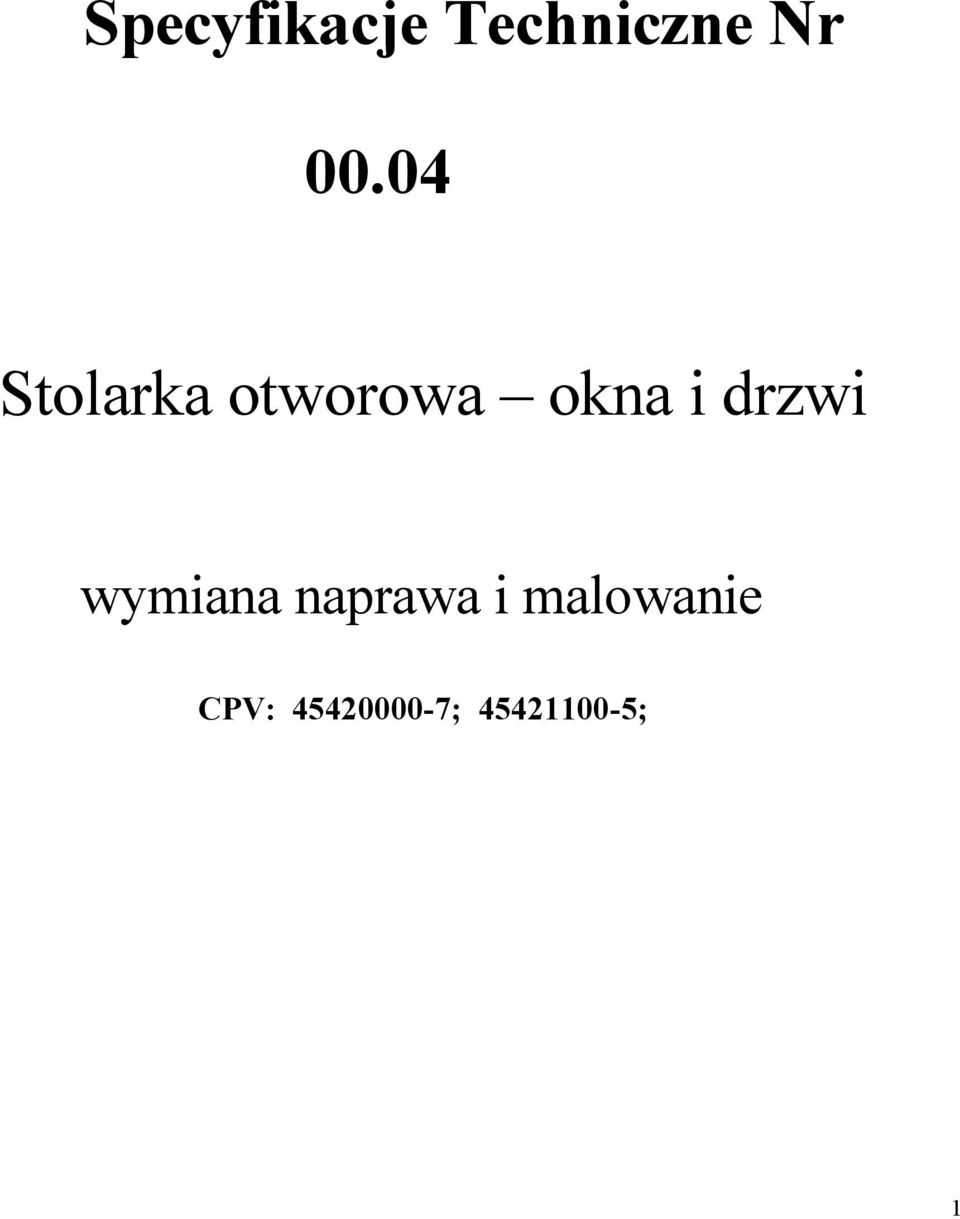

1 Specyfikacje Techniczne Nr Stolarka otworowa okna i drzwi wymiana naprawa i malowanie CPV: ; ; 1

2 1. Wstęp 1.1. Przedmiot specyfikacji technicznej Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru robót związanych z Adaptacją obiektu przy ul. Bułgarskiej19 na potrzeby Publicznej Biblioteki Pedagogicznej w Poznaniu Zlecający: Publiczna Biblioteka Pedagogiczna w Poznaniu al.niepodległości Poznań 1.2. Zakres stosowania Specyfikacji Technicznej Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych Specyfikacją Techniczną Zakres robót objętych niniejszą specyfikacją dotyczy wykonania podkładów i posadzek ma parterze budynku przy ul. Bułgarskiej 19 w Poznaniu św. zgodnie z kosztorysem : Kosztorys inwestorski Adaptacją obiektu przy ul. Bułgarskiej19 na potrzeby Publicznej Biblioteki Pedagogicznej w Poznaniu - roboty budowlane a)naprawa stolarki okiennej uzupełnienie okitowania skrzydeł zewnętrznych, b)dostawa i montaż drzwi zewnętrznych z profili PVC, c)dostawa i montaż stolarki drzwiowej wewnętrznej, 1.4. Określenia podstawowe Określenia podane w niniejszej specyfikacji są zgodne z obowiązującymi odpowiednimi normami i Specyfikacją Techniczną WO Wymagania ogólne. Określenia: a)naprawa - wykonanie wszelkich czynności związanych bezpośrednio z remontem istniejącego elementu i przywróceniu mu stanu właściwego, tak pod względem użytkowym jak i technicznym. b) Uzupełnienie - wykonanie nowych elementów w miejsce brakujących lub po uprzednio dokonanej rozbiórce lub demontażu z wykonaniem drobnych wykuć oraz rozbiórek związanych z wpasowaniem nowych elementów do już istniejących. 2

3 h) Remont - to wykonanie wszystkich czynności niezbędnych do przywrócenia elementowi lub obiektowi stanu technicznego gwarantującego prawidłową i bezpieczną eksploatację Ogólne wymagania Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, wiedzą techniczną i obowiązującymi normami. Ponadto wykonawca wykona roboty zgodnie z poleceniami Inżyniera. Ogólne wymagania dotyczące robót podano w ST WO Materiały Materiały użyte do w trakcie realizacji w/w zakresu robót powinny spełniać warunki określone w odpowiednich normach przedmiotowych, a w przypadku braku takich norm, powinny odpowiadać warunkom technicznym wytwórni. Jakość materiałów powinna być potwierdzona atestami, certyfikatami, deklaracjami zgodności z PN, lub aprobatami technicznymi w przypadku nie ustanowienia norm. Do zrealizowania robót należy użyć takich materiałów jakie zostały określone w specyfikacji, bądź innych, o ile zostaną zatwierdzone przez Inżyniera Podstawowe materiały dla elementów robót wymienionych w punkcie 1.3: a) okna drewniane: Skrzynkowe dwuskrzydłowe w dobrym stanie technicznym wymagają: w skrzydłach zewnętrznych uzupełnienia okitowania silikonem szklarskim malowania farbą olejną Okna zespolone wymagają malowania farbą olejną b) Drzwi zewnętrzne dwuskrzydłowe i jednoskrzydłowe z naświetlami lub bez wykonane z profili PVC odpowiednio dobrane kolorystycznie do elewacji z wypełnieniem firmy ADECO. Drzwi należy wyposażyć w dodatkowe wkładki zamykane na klucz,co poprawi właściwości antywłamaniowe. Ościeżnice również z profili PVC oraz próg z przekładką termiczną,która zabezpieczy przed przemarzaniem drzwi. Aby zapewnić lepszy komfort użytkowania w drzwiach należy zamontować zawiasy umożliwiające regulacje drzwi w trzech płaszczyznach c) skrzydła drzwiowe wewnętrzne i ościeżnice drewniane: Drzwi wewnętrzne jednoskrzydłowe, płycinowe. Konstrukcję skrzydeł stanowi rama drewniana wykonana z klejonego drewna sosnowego wypełniona stabilizującą konstrukcją plaster miodu oklejona dwustronnie (również brzegi skrzydeł) płytą HDF płaską lub tłoczoną Wykończenie skrzydeł: dwukrotne lakierowanie farbą akrylową w kolorach drewna naturalnego. Ościeżnica drewniana, opaskowa wykonana z klejonego drewna sosnowego, wyńczona płytą MDF dwukrotnie malowaną farbą akrylową w kolorach drewna naturalnego.. 3

4 d) materiały pomocnicze: silikon, szklarski pianka poliuretanowa, pręty stalowe średnicy 6 mm, pokost lniany, papier ścierny, pianka poliuretanowa, kołki rozporowe plastikowe, 3. Sprzęt Warunki ogólne stosowania sprzętu podano w ST WO Wymagania ogólne. Roboty remontowe i modernizacyjne będą prowadzone ręcznie przy użyciu narzędzi ręcznych oraz przy użyciu maszyn: podnośnik Do realizacji robót należy użyć w/w sprzętu, lub innego o ile zostanie zatwierdzony przez Inspektora nadzoru 4. Transport Warunki ogólne stosowania transportu podano w ST WO Wymagania ogólne. Do transportu materiałów oraz transportu technologicznego stosowane będą niżej podane środki transportowe: samochód skrzyniowy 5 t, Wyładunek materiałów musi odbywać się z zachowaniem wszelkich środków ostrożności uniemożliwiających ich uszkodzenie lub wymieszanie. Środki transportowe powinny być takie jak określono w specyfikacji. Stosowanie innych środków transportowych jest możliwe, o ile zostaną zatwierdzone przez Inspektora nadzoru. 5. Wykonanie robót Ogólne warunki wykonania podano w ST WO Wymagania ogólne. Wykonawca przedstawi Inspektorowi nadzoru do akceptacji harmonogram robót uwzględniający wszystkie warunki w jakich będą wykonywane roboty wykończeniowe. Roboty należy wykonać zgodnie z dokumentacja projektową - opisem i rysunkami zawartymi w dokumentacji oraz z obowiązującymi w tym zakresie normami i normatywami jak również zgodnie ze sztuką budowlaną Montaż stolarki otworowej - drzwi Przed ustawieniem stolarki otworowej należy odpowiednio przygotować ościeże. Powierzchnia ościeży powinna być równa, gładka i dokładnie oczyszczona. Do ościeżnic elementów stolarki przymocować kotwy zaciskane stalowe ocynkowane. Rozstaw oraz liczba kotew zależy od wymiarów i ciężaru mocowanych elementów. Odległość między punktami mocowania nie powinna być większa niż 80 cm oraz w odległości cm (mierzonej w świetle ościeżnicy) od każdego naroża ościeżnicy, słupka lub ślemienia. Ościeżnice stolarki otworowej należy ustawić w otworach tak, aby luz po bokach i na górze był taki sam. Próg ościeżnicy okiennej opierać się powinien na klockach lub belce, których szerokość powinna być mniejsza od wymiarów progów ościeżnicy tak, aby 4

5 zostało miejsce na uszczelnienie. Po ustawieniu ościeżnicy w otworze i wypoziomowaniu jej w płaszczyźnie pionowej oraz w poziomej, należy ją unieruchomić klinami w ościeżu. Aby nie zniekształcać elementów ościeżnicy, kliny można wkładać tylko przy narożach, słupkach i ślemionach. Po wstępnym unieruchomieniu ponownie należy sprawdzić ustawienie w pionie i poziomie, unieruchomić dodatkowymi klinami i przystąpić do mocowania kotew w ścianie. W miejscu mocowania kotew należy w ścianach wywiercić otwory i zamocować kotwy kołkami rozporowymi. Po zamontowaniu ościeżnic elementów stolarki otworowej luz wokół ościeżnic wypełnić pianką poliuretanową natryskiwaną pistoletem. Uszczelnienie z pianki powinno być wykonane bardzo starannie. Przed wciśnięciem pianki ościeże i ramę elementu zwilżyć wodą. Po zamocowaniu ościeżnic założyć skrzydła drzwiowe lub okienne i sprawdzić czy można je swobodnie zamykać. Ustawienie skrzydeł w oknie wyregulować okuciami. Przy montażu stolarki otworowej drewnianej należy przestrzegać zasad montażu podanych przez jej producenta. Po wykonaniu montażu styki wokół ościeżnic należy odpowiednio wykończyć. Czynności technologiczne: a)transport materiałów do miej sca wbudowania, b)rozpakowanie, przegląd i segregacja elementów stolarki otworowej, c)oczyszczenie z powłok ochronnych i zabezpieczeń, d)przygotowanie podłoża, e)montaż i regulacja elementów stolarki, f)uszczelnienie styków w otworze oraz wypełnienie wolnych przestrzeni pianką, h) osadzenie i regulacja skrzydeł, 5.2.Montaż ościeżnic i skrzydeł drzwiowych wewnętrznych Po zdjęciu zniszczonych skrzydeł drzwiowych ostrożnie wykuć z muru ościeżnice. Brzegi otworu starannie oczyścić, wyrównać i zaimpregnować preparatami biobójczymi. Ościeżnice drewniane lub metalowe drzwi wewnętrznych należy w otworach zamontować przy pomocy kotew stalowych ocynkowanych, które po prawidłowym ustawieniu i usztywnieniu ościeżnic w otworze należy przymocować kołkami rozporowymi do ścian. Po obsadzeniu ościeżnic założyć skrzydła drzwiowe dopasowując je i regulując tak aby swobodnie się otwierały i zamykały. Po otwarciu, drzwi nie powinny się same zamykać. Czynności technologiczne: a)transport materiałów do miej sca wbudowania, b)rozpakowanie, przegląd i segregacja elementów stolarki otworowej, c)oczyszczenie z powłok ochronnych i zabezpieczeń, d)przygotowanie podłoża, e)wiercenie otworów oraz osadzenie kołków rozporowych, f)montaż i regulacja elementów stolarki, g) uszczelnienie styków w otworze oraz wypełnienie wolnych przestrzeni pianką, h) osadzenie i regulacja skrzydeł, 5.3. Remont istniejącej stolarki - okien Po rozszkleniu skrzydeł okiennych zewnętrznych - ostrożnym wyjęciu szyb, oczyszczeniu wrębów, zamontować szyby i uszczelnić silikonem szklarskim.. Skrzydła zewnętrzne starannie oczyścić z nawarstwień farb i lakierów. Oczyszczenie wykonać przez opalenie lampą benzynową powierzchni. Następnie starannie elementy przeszlifować papierem ściernym drobnoziarnistym. 5

6 Następnie pomalować dwiema warstwami farbą olejną podkładową i farbą nawierzchniową. Pomalowane elementy powinny mieć powłokę malarską ściśle przylegającą do podłoża, równą bez pęcherzy oraz śladów pędzla. Powierzchnie krat oczyścić przez opalenie istniejącej farby następnie pomalować farbą miniową 60%.Tak zabezpieczone powierzchnie krat pomalować dwukrotnie farba olejną ogólnego stosowania. Czynności technologiczne: a)wyjęcie skrzydeł drzwiowych z ościeżnic, b)wykucie z muru zniszczonych ościeżnic drzwiowych, c)zamontowanie nowych ościeżnic drzwiowych i zawieszenie nowych skrzydeł. d)rozszklenie skrzydeł zewnętrznych okien skrzynkowych e)usunięcie z powierzchni skrzydeł zewnętrznych nawarstwień starych farb i lakierów, j) wymiana uszkodzonych drzwi zewnętrznych z profili PVC. k) malowanie stolarki okiennej l) malowanie stolarki drzwiowej, 6. Kontrola jakości 6.1. Ogólne zasady Ogólne zasady kontroli jakości podano w Specyfikacji Technicznej WO Wymagania ogólne. Kontrolę jakości wykonanych robót dokonać poprzez porównanie z dokumentacją przetargową, specyfikacjami oraz warunkami technicznymi jakimi powinny odpowiadać Kontrola jakości materiałów Wszystkie materiały użyte do wykonania robót muszą odpowiadać charakterystykom i wymaganiom podanymi w dokumentacji projektowej, niniejszej specyfikacji technicznej, posiadać świadectwa jakości, aprobaty oraz uzyskać akceptacją Inspektora nadzoru Kontrola jakości wykonanych robót Wykonane roboty powinny odpowiadać Warunkom technicznym wykonywania i odbioru robót budowlano - montażowych, wymaganiom podanym w specyfikacji oraz dokumentacji projektowej. Sprawdzeniu podlegają prawidłowości i jakość wykonania: 1) Dostawa i montaż stolarki otworowej: a)zgodność z opisem kosztorysowym i rodzaj zastosowanych materiałów, b)prawidłowości wykonanego montażu, c)dopasowanie i regulacja skrzydeł drzwiowych i okiennych, 6

7 d)estetyka wykończenia, 7. Obmiar robót Ogólne zasady obmiaru podano w Specyfikacji W.O Wymagania ogólne. Jednostkami obmiaru są: m 2 zamontowanej stolarki otworowej, malowanie stolarki m 2 wymiana drzwi zewnętrznych 8. Odbiory robót Ogólne zasady odbioru podano w Specyfikacji Technicznej WO Wymagania ogólne. Odbiory między operacyjne powinny być dokonane przez Inspektora nadzoru i potwierdzone spisaniem stosownego protokółu. Przy odbiorze zakończonych robót muszą być dostarczone niżej wymienione dokumenty: 1)dokumenty uzasadniające uzupełnienia i zmiany wprowadzone w trakcie realizacji robót, 2)dokumenty dotyczące jakości wbudowanych materiałów, 3)atesty, aprobaty techniczne, gwarancje wbudowanych materiałów, 4)protokoły częściowych odbiorów elementów robót oraz protokoły odbiorów między operacyjnych. 9. Podstawa płatności Ogólne wymagania dotyczące płatności podano w ST WO Wymagania ogólne Płatności: Zgodnie z dokumentacją przetargową należy wykonać pełny zakres robót wymieniony w pkt. 1.3 niniejszej specyfikacji technicznej. Wynagrodzenie za wykonany zakres robót jest wynagrodzeniem ryczałtowym. Ceny jednostkowe elementów zakresu robót objętego specyfikacją są stałe (ryczałtowe) i nie podlegają zmianie w trakcie ich wykonywania. Kwoty płatności określono w harmonogramie rzeczowo finansowym.płatność następować będzie po zatwierdzeniu wykonanych robót oraz oceny ich jakości przez Inspektora nadzoru w terminie określonym w umowie Cena wykonania robót obejmuje: Cena ryczałtowa wykonanych robót obejmuje koszty wykonanie wszystkich czynności technologicznych oraz koszty użytych wszystkich potrzebnych materiałów, sprzętu pomocniczego i ciężkiego jak również koszty: a)roboty przygotowawcze, pomiary, wytyczenie tras, b)zakup materiałów, c)transport materiałów w miej sce wbudowania i ich wyładunek, 7

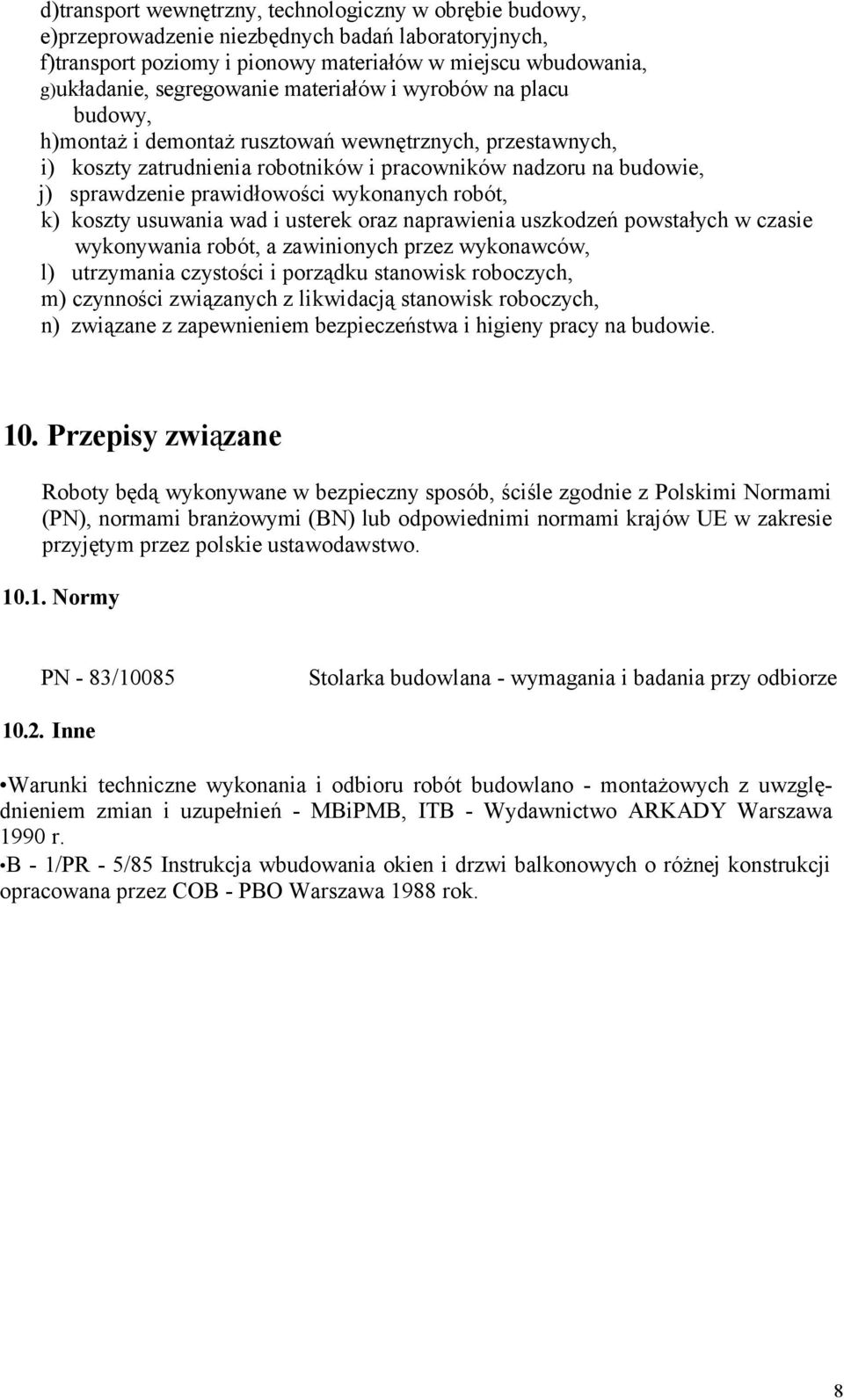

8 d)transport wewnętrzny, technologiczny w obrębie budowy, e)przeprowadzenie niezbędnych badań laboratoryjnych, f)transport poziomy i pionowy materiałów w miejscu wbudowania, g)układanie, segregowanie materiałów i wyrobów na placu budowy, h)montaż i demontaż rusztowań wewnętrznych, przestawnych, i) koszty zatrudnienia robotników i pracowników nadzoru na budowie, j) sprawdzenie prawidłowości wykonanych robót, k) koszty usuwania wad i usterek oraz naprawienia uszkodzeń powstałych w czasie wykonywania robót, a zawinionych przez wykonawców, l) utrzymania czystości i porządku stanowisk roboczych, m) czynności związanych z likwidacją stanowisk roboczych, n) związane z zapewnieniem bezpieczeństwa i higieny pracy na budowie. 10. Przepisy związane Roboty będą wykonywane w bezpieczny sposób, ściśle zgodnie z Polskimi Normami (PN), normami branżowymi (BN) lub odpowiednimi normami krajów UE w zakresie przyjętym przez polskie ustawodawstwo Normy PN - 83/10085 Stolarka budowlana - wymagania i badania przy odbiorze Inne Warunki techniczne wykonania i odbioru robót budowlano - montażowych z uwzględnieniem zmian i uzupełnień - MBiPMB, ITB - Wydawnictwo ARKADY Warszawa 1990 r. B - 1/PR - 5/85 Instrukcja wbudowania okien i drzwi balkonowych o różnej konstrukcji opracowana przez COB - PBO Warszawa 1988 rok. 8
