Załącznik nr 12 do SIWZ

Transkrypt

1 Załącznik nr 12 do SIWZ Pieczęć firmowa Wykonawcy PARAMETRY TECHNICZNE I EKSPLOATACYJNE WYPOSAŻENIE WYPOSAŻENIE NAZWA/TYP PRODUCENT KRAJ PRODUKCJI ROK PRODUKCJI KLASA WYROBU MEDYCZNEGO (JEŚLI DOTYCZY) SEGREGACJA, MYCIE, DEZYNFEKCJA Krzesło robocze Stół roboczy Wózek uniwersalny Stół roboczy zlewozmywakowy Pistolet z wymiennymi końcówkami Pistolet do mycia ręcznego STANOWISKO MYCIA ULTRADŹWIĘKOWEGO Myjnia ultradźwiękowa Pistolet z wymiennymi końcówkami Stół roboczy zlewozmywakowy Stół roboczy z umywalką Regał magazynowy MYCIE WÓZKÓW Urządzenie do ręcznego mycia i dezynfekcji MYCIE I DEZYNFEKCJA BUTÓW Wyposażenie lub urządzenia dedykowane myciu i dezynfekcji butów SUSZENIE WÓZKÓW Strona 1

2 Pistolet do mycia ręcznego MAGAZYN DETERGENTÓW Regał magazynowy Stół roboczy zlewozmywakowy Automatyczny dozownik do sporządzania roztworów PAKIETOWANIE NARZĘDZI Stół roboczy Stół do kontroli i pakowania Krzesło robocze Zgrzewarka rolkowa Dystrybutor rękawów Wózek uniwersalny Wózek do składowania i transportu arkuszy papieru Wózek do transportu i składowania koszy sterylizacyjnych Uniwersalny regał magazynowy Stół do pracy MAGAZYN CZYSTEJ BIELIZNY Stół do bielizny Krzesło robocze Wózek do składowania i transportu arkuszy papieru Uniwersalny regał magazynowy MAGAZYN TESTÓW Uniwersalny regał magazynowy MAGAZYN MATERIAŁU STERYLNEGO Stół do pracy Krzesło robocze Uniwersalny regał magazynowy Wózek uniwersalny Strona 2

3 Wózek do transportu i składowania koszy sterylizacyjnych WYDAWANIE MATERIAŁU STERYLNEGO Stół do pracy Krzesło robocze Uniwersalny regał magazynowy Wózek uniwersalny MAGAZYN MATERIAŁÓW JEDNORAZOWEGO UŻYTKU Stół do pracy Krzesło robocze Uniwersalny regał magazynowy Uniwersalny regał magazynowy INNE//UZUPEŁNIAJĄCE Wózek do transportu koszy i pojemników Wózek do transportu materiałów sterylnych Wózek transportowy, zamykany Pojemniki z pokrywą do transportu koszy sterylizacyjnych Taca narzędziowa klasy SPRI I. Taca narzędziowa klasy SPRI II. Taca narzędziowa klasy SPRI III. Taca o drobnych oczkach Kosz sterylizacyjny o wielkości 1 jednostki wsadu Kosz sterylizacyjny o wielkości ½ jednostki wsadu Okno podawcze Urządzenie czyszczące nasyconą parą wodną Zgrzewarka STACJA UZDATNIANIA WODY Stacja uzdatniania wody Strona 3

4 UWAGA wszystkie regały powinny zostać zaoferowane w wersjach mobilnych, z blokowanymi kołami. Lp. Opis parametru Liczba [szt.] Parametr wymagany/ wartość Parametr oferowany Zasady oceny (punktacji) OBSZAR: SEGREGACJA, MYCIE I DEZYNFEKCJA 1 Krzesło robocze: pneumatyczna regulacja wysokości siedziska, podstawa wyposażona w kółka, bieżnie kół wykonane z niebrudzącego materiału. podparcie dla nóg na całym obwodzie, regulowany kąt ustawienia oparcia, powierzchnie zewnętrzne krzesła odporne na działanie roztworów środków do dezynfekcji powierzchniowej. 2 Stół roboczy wykonany ze stali kwasoodpornej: blat roboczy wykonany z blachy o grubości 1,5-2 [mm], usztywniony od spodu elementami metalowymi, przednia krawędź blatu ukształtowana w sposób zapobiegający ściekaniu płynów z blatu, tylna krawędź blatu zakończona rantem wygiętym w górę z blachy stanowiącej blat roboczy (rant o wysokości ok. 5 [cm]), pełna półka pod blatem wykonana z blachy o grubości 1-1,5 [mm], spawana do szkieletu wyposażona w usztywnienie wzdłużne, przestrzeń pomiędzy posadzką a półką ok. 20 [cm], elementy nośne szkieletu wykonane z profili kwadratowych 40 x 40 x 1,25 (+/- 5 [%]). wymiary min.: długość 170 [cm], szerokość 60 [cm], wysokość 90 [cm], stopki nóg wykonane z tworzywa sztucznego z możliwością regulacji w zakresie min. 1,5 [cm], stół wyposażony w bolec ekwipotencjalny. 2 Tak 2 Tak Wózek uniwersalny z blatem roboczym i półką pod Strona 4

5 blatem: konstrukcja wykonana ze stali kwasoodpornej, 4 skrętne koła w tym min. 2 z blokadą, bieżnie kół oraz odbojniki wykonane z niebrudzącego materiału, wymiary gabarytowe (+/- 5 [%]): długość 90 [cm], szerokość 60 [cm], wysokość 85 [cm]. 4 Stół roboczy zlewozmywakowy dwukomorowy z półką pod blatem wykonany ze stali kwasoodpornej: komory położone centralnie. Minimalne wymiary komór: 600 x 400 x 250 [mm] (+/-10 [%]), maskownica komór wykonana z blachy o grubości 1-1,5 [mm], blat roboczy wykonany z blachy o grubości 1,5 2 [mm], usztywniony od spodu elementami metalowymi, przednia krawędź blatu ukształtowana w sposób zapobiegający ściekaniu płynów z blatu, tylna krawędź blatu zakończona rantem wygiętym w górę z blachy stanowiącej blat roboczy. (rant o wysokości ok. 5 [cm]), pełna półka pod blatem wykonana z blachy o grubości 1-1,5 [mm], spawana do szkieletu wyposażona w usztywnienie wzdłużne, przestrzeń pomiędzy posadzką a półką ok. 20 [cm], elementy nośne szkieletu wykonane z profili kwadratowych 40 x 40 x 1,25 (+/- 5 [%]), wymiary min.: długość 200 [cm], szerokość 65 [cm], wysokość 90 [cm], stopki nóg wykonane z tworzywa sztucznego z możliwością regulacji w zakresie min. 1,5 [cm], stół wyposażony w bolec ekwipotencjalny oraz baterię stojącą z wylewką prysznicową. 5 Pistolet z wymiennymi końcówkami (min. 8 końcówek) do mycia ręcznego lub oczyszczania sprężonym powietrzem precyzyjnych narzędzi: wykonanie z materiału odpornego na działanie korozji, możliwość montażu w blacie roboczym lub mocowany do 5 Tak Tak Strona 5

6 ściany. 6 Pistolet do mycia ręcznego lub oczyszczania sprężonym powietrzem: wykonanie z materiału odpornego na działanie korozji, możliwość montażu w blacie roboczym lub mocowany do ściany. 2 Tak STANOWISKO MYCIA ULTRADŹWIĘKOWEGO 7 Myjnia ultradźwiękowa: 1) wyświetlacz typu LED, 2) wbudowana funkcja grzania, 3) obudowa i komora ze stali kwasoodpornej, 4) wymiary komory umożliwiające umieszczenie tacy DIN 1/1, 5) pojemność komory min. 30 litrów (+/- 5 [%]), 6) wielkość komory myjącej - min. (dł. x szer. x wys.) 500 x 300 x 200 [mm], 7) funkcja automatycznej degazacji roztworu myjącego dla zapewnienia optymalnych warunków mycia, 8) moc maksymalna ultradźwięków - min [W], 9) wymiary zewnętrzne myjni maksymalne (dł. x szer. x wys.): 600 x 350 x 400 [mm], 10) zasilanie elektryczne 230 [V] / 50 [Hz], 11) urządzenie posiada deklarację zgodności oraz znak CE, 12) wyposażenie: pokrywa komory, koszyk z uchwytami. 8 Pistolet z wymiennymi końcówkami (min. 8 końcówek) do mycia ręcznego lub oczyszczania sprężonym powietrzem precyzyjnych narzędzi: wykonanie z materiału odpornego na działanie korozji, możliwość montażu w blacie roboczym lub mocowany do ściany. 9 Stół roboczy zlewozmywakowy jednokomorowy wykonany ze stali kwasoodpornej: położenie komory (lewe, prawe) do ustalenia na etapie montażu, Strona 6

7 wymiary komory min. 500 x 400 x 250 [mm] (±10%), blat roboczy wykonany z blachy o grubości 1,5 2 [mm] usztywniony od spodu elementami metalowymi (przednia krawędź blatu ukształtowana w sposób zapobiegający ściekaniu płynów z blatu, tylna krawędź blatu zakończona rantem wygiętym w górę z blachy stanowiącej blat roboczy, rant o wysokości min. 5 [cm](+/- 10 [%]), pełna półka pod blatem wykonana z blachy o grubości 1 1,5 [mm], spawana do szkieletu, wyposażona w usztywnienie wzdłużne, przestrzeń pomiędzy posadzką a półką ok. 20 [cm] (+/- 10 [%]), elementy nośne szkieletu wykonane z profili kwadratowych 40 x 40 x 1,25 (+/- 5 [%]), wymiary min.: długość 130 [cm], szerokość 60 [cm], wysokość 90 [cm], stopki nóg wykonane z tworzywa sztucznego z możliwością regulacji w zakresie min. 1,5 [cm], stół wyposażony w bolec ekwipotencjalny. 10 Stół roboczy z umywalką, z półką pod blatem wykonany ze stali kwasoodpornej: szerokość komory umywalkowej ok. 400 [mm] (+/- 10 [%]), maskownica komór wykonana z blachy o grubości 1-1,5 [mm], blat roboczy wykonany z blachy o grubości 1,5-2 [mm], usztywniony od spodu elementami metalowymi, przednia krawędź blatu ukształtowana w sposób zapobiegający ściekaniu płynów z blatu, tylna krawędź blatu zakończona rantem wygiętym w górę z blachy stanowiącej blat roboczy (rant o wysokości ok. 5 [cm]), pełna półka pod blatem wykonana z blachy o grubości 1-1,5 [mm], spawana do szkieletu wyposażona w usztywnienie wzdłużne, przestrzeń pomiędzy posadzką a półką ok. 20 [cm], elementy nośne szkieletu wykonane z profili kwadratowych 40 x 40 x 1,25 (+/- 5 [%]), wymiary min.: długość 90 [cm], szerokość 60 [cm], Strona 7

8 wysokość 90 [cm], stopki nóg wykonane z tworzywa sztucznego z możliwością regulacji w zakresie min. 1,5 [cm], stół wyposażony w bolec ekwipotencjalny oraz baterię stojącą z wylewką prysznicową. 11 Regał magazynowy wykonany ze stali kwasoodpornej: półki pełne, przymocowane na stałe 5 szt., wymiary gabarytowe (+/- 2 [cm]): długość 120 [cm], szerokość 60 [cm], wysokość 180 [cm], stopki nóg wykonane z tworzywa sztucznego z możliwością regulacji w zakresie min. 1,5 [cm] 2 Tak MYCIE WÓZKÓW 12 Urządzenie do ręcznego mycia i dezynfekcji wózków transportowych: urządzenie nie wymagające zasilnia elektrycznego, dozowanie detergentu z regulacją stężenia roztworu, wykonanie z materiału odpornego na działanie korozji, wielofunkcyjny pistolet natryskowy wraz z wężem o długości min. 5 [m], uchwyt do mocowania pojemnika z detergentem na ścianie. 2 Tak MYCIE I DEZYNFEKCJA BUTÓW 13 Wyposażenie lub urządzenie dedykowane myciu i dezynfekcji butów. Dopuszcza się następujące rozwiązania: Rozwiązanie nr 1: Wózek wsadowy do mycia i dezynfekcji butów operacyjnych oraz plastikowych podstawek pod jednorazowe baseny, wyposażony w min. 3 półki oraz w ramiona natryskowe zapewniające mycie i dezynfekcję każdego poziomu z góry oraz z dołu. Wózek kompatybilny z posiadaną przez Zamawiającego myjnią Getinge model Należy przedstawić potwierdzenie kompatybilności obu 1 Tak [opisać oferowane rozwiązanie] Strona 8

9 urządzeń wystawione przez producenta myjni. Rozwiązanie nr 2: Zaoferowanie zamiast w/w opisanego wózka dodatkowej myjni dezynfektora wyposażonego w dedykowany wózek/wsad do mycia butów. Urządzenie musi spełniać wszystkie wymagania określone w niniejszej specyfikacji dla myjni-dezynfektorów (ten sam model, wersja nieprzelotowa) oraz posiadać pojemność min. 4 kontenery sterylizacyjne o wymiarach 600x300x300 mm wraz z pokrywami SUSZENIE WÓZKÓW 14 Pistolet do mycia ręcznego lub oczyszczania sprężonym powietrzem: wykonanie z materiału odpornego na działanie korozji, możliwość montażu w blacie roboczym lub mocowany do ściany. MAGAZYN DETERGENTÓW 15 Regał magazynowy wykonany ze stali kwasoodpornej: półki pełne, mocowane na stałe min. 5 szt., minimalne wymiary (+/- 2[cm]): długość 150 [cm], szerokość 60 [cm], wysokość 180 [cm], stopki z możliwością regulacji (min. +/- 1 [cm]), wykonane z tworzywa sztucznego. 16 Stół roboczy zlewozmywakowy jednokomorowy wykonany ze stali kwasoodpornej: wymiary komory: 500 x 400 x 250 [mm] (+/- 10 [%]), blat roboczy wykonany z blachy o grubości 1,5 2 [mm] usztywniony od spodu elementami metalowymi, przednia krawędź blatu ukształtowana w sposób zapobiegający ściekaniu płynów z blatu, tylna krawędź blatu zakończona rantem wygiętym w górę z blachy stanowiącej blat roboczy (rant o wysokości ok. 5 [cm]), pełna półka pod blatem wykonana z blachy o grubości 1-1,5 [mm], spawana do szkieletu wyposażona w 1 Strona 9

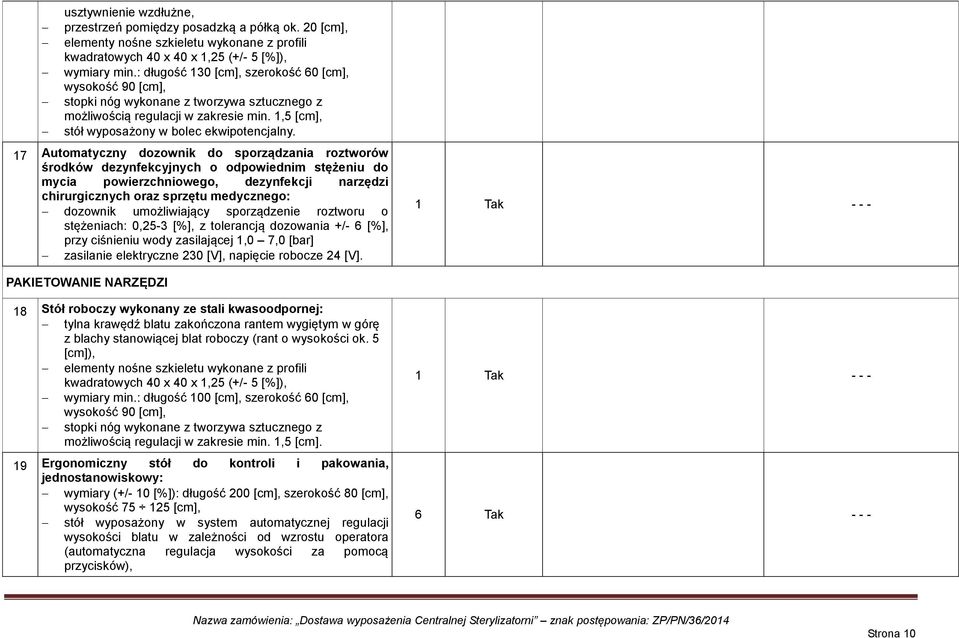

10 usztywnienie wzdłużne, przestrzeń pomiędzy posadzką a półką ok. 20 [cm], elementy nośne szkieletu wykonane z profili kwadratowych 40 x 40 x 1,25 (+/- 5 [%]), wymiary min.: długość 130 [cm], szerokość 60 [cm], wysokość 90 [cm], stopki nóg wykonane z tworzywa sztucznego z możliwością regulacji w zakresie min. 1,5 [cm], stół wyposażony w bolec ekwipotencjalny. 17 Automatyczny dozownik do sporządzania roztworów środków dezynfekcyjnych o odpowiednim stężeniu do mycia powierzchniowego, dezynfekcji narzędzi chirurgicznych oraz sprzętu medycznego: dozownik umożliwiający sporządzenie roztworu o stężeniach: 0,25-3 [%], z tolerancją dozowania +/- 6 [%], przy ciśnieniu wody zasilającej 1,0 7,0 [bar] zasilanie elektryczne 230 [V], napięcie robocze 24 [V]. PAKIETOWANIE NARZĘDZI 18 Stół roboczy wykonany ze stali kwasoodpornej: tylna krawędź blatu zakończona rantem wygiętym w górę z blachy stanowiącej blat roboczy (rant o wysokości ok. 5 [cm]), elementy nośne szkieletu wykonane z profili kwadratowych 40 x 40 x 1,25 (+/- 5 [%]), wymiary min.: długość 100 [cm], szerokość 60 [cm], wysokość 90 [cm], stopki nóg wykonane z tworzywa sztucznego z możliwością regulacji w zakresie min. 1,5 [cm]. 19 Ergonomiczny stół do kontroli i pakowania, jednostanowiskowy: wymiary (+/- 10 [%]): długość 200 [cm], szerokość 80 [cm], wysokość [cm], stół wyposażony w system automatycznej regulacji wysokości blatu w zależności od wzrostu operatora (automatyczna regulacja wysokości za pomocą przycisków), 6 Tak Strona 10

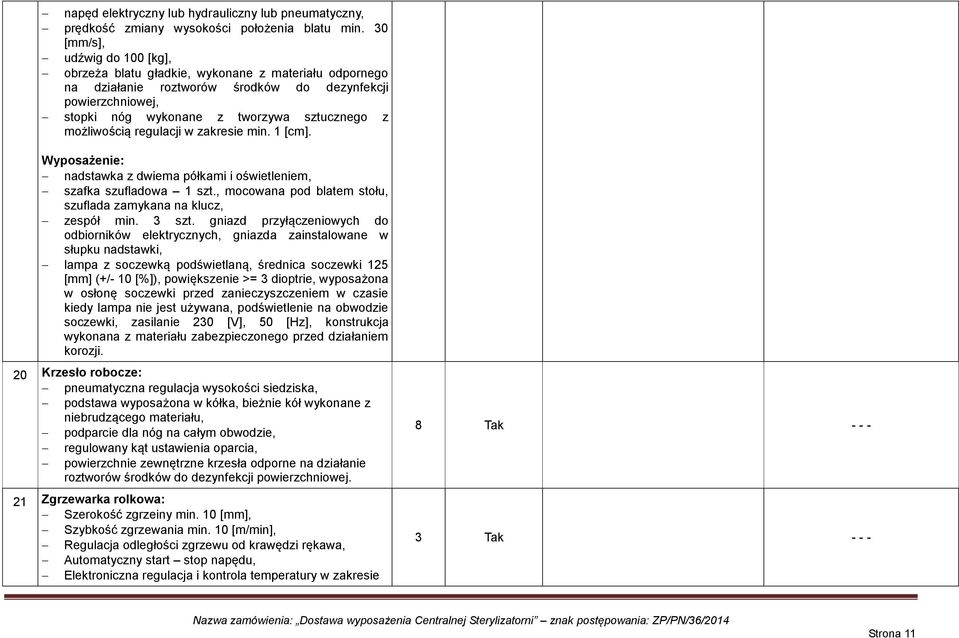

11 napęd elektryczny lub hydrauliczny lub pneumatyczny, prędkość zmiany wysokości położenia blatu min. 30 [mm/s], udźwig do 100 [kg], obrzeża blatu gładkie, wykonane z materiału odpornego na działanie roztworów środków do dezynfekcji powierzchniowej, stopki nóg wykonane z tworzywa sztucznego z możliwością regulacji w zakresie min. 1 [cm]. Wyposażenie: nadstawka z dwiema półkami i oświetleniem, szafka szufladowa 1 szt., mocowana pod blatem stołu, szuflada zamykana na klucz, zespół min. 3 szt. gniazd przyłączeniowych do odbiorników elektrycznych, gniazda zainstalowane w słupku nadstawki, lampa z soczewką podświetlaną, średnica soczewki 125 [mm] (+/- 10 [%]), powiększenie >= 3 dioptrie, wyposażona w osłonę soczewki przed zanieczyszczeniem w czasie kiedy lampa nie jest używana, podświetlenie na obwodzie soczewki, zasilanie 230 [V], 50 [Hz], konstrukcja wykonana z materiału zabezpieczonego przed działaniem korozji. 20 Krzesło robocze: pneumatyczna regulacja wysokości siedziska, podstawa wyposażona w kółka, bieżnie kół wykonane z niebrudzącego materiału, podparcie dla nóg na całym obwodzie, regulowany kąt ustawienia oparcia, powierzchnie zewnętrzne krzesła odporne na działanie roztworów środków do dezynfekcji powierzchniowej. 21 Zgrzewarka rolkowa: Szerokość zgrzeiny min. 10 [mm], Szybkość zgrzewania min. 10 [m/min], Regulacja odległości zgrzewu od krawędzi rękawa, Automatyczny start stop napędu, Elektroniczna regulacja i kontrola temperatury w zakresie 8 Tak Tak Strona 11

12 min. od 80 do 195 [ºC], Zabezpieczenie przeciw przegrzaniu, Zmniejszanie temperatury w fazie oczekiwania (funkcja stand-by), Zabezpieczenie przed uruchomieniem w przypadku odchyłki temperatury przekraczającej 5 [ºC], Zasilanie elektryczne jednofazowe. Wymagana moc zasilania nie większa niż 1 [kw], Sterowanie i kontrola pracy urządzenia za pomocą sterownika mikroprocesorowego, Sterownik wyposażony w złącze umożliwiające podłączenie urządzenia do systemu komputerowego do monitorowania procesów sterylizacji, mycia, dezynfekcji oraz ewidencji narzędzi a także wyliczania kosztów obróbki narzędzi, Wbudowana jednowierszowa drukarka igłowa, Sterownik wyposażony w wyświetlacz ciekłokrystaliczny, Drukowanie: daty, daty ważności, numeru pakietu lub numeru wsadu, identyfikatora operatora, Szybki start rozgrzewanie od momentu uruchomienia (zimny start) maksymalnie 30 sekund, Pamięć dla 3 różnych temperatur zgrzewania, Powierzchnia czołowa zgrzewarki wykonana w sposób higieniczny, łatwy do utrzymania w czystości i możliwa do dezynfekcji brak wystających śrub, klawiszy i innych elementów, których mycie jest utrudnione, Urządzenie posiadające deklarację zgodności z dyrektywami UE. Zgrzewarka wykonana z materiałów odpornych na środki dezynfekcyjne, myjące i korozję. 22 Dystrybutor rękawów foliowo-papierowych z obcinarką: możliwość ustawienia na stole lub zawieszenia na ścianie, minimalna długość cięcia 70 [cm], zabudowana krawędź tnąca zabezpieczająca personel przed skaleczeniem, skuteczne cięcie podczas przesuwania noża w obu kierunkach, maksymalna średnica rolki z rękawem foliowo-papierowym 3 Tak Strona 12

13 [mm], konstrukcja wykonana ze stali nierdzewnej kwasoodpornej. 23 Wózek uniwersalny z blatem roboczym i półką pod blatem: konstrukcja wykonana ze stali kwasoodpornej, 4 skrętne koła w tym min. 2 z blokadą, bieżnie kół oraz odbojniki wykonane z niebrudzącego materiału, wymiary gabarytowe (+/- 5 [%]): długość 90 [cm], szerokość 60 [cm], wysokość 85 [cm]. 24 Wózek do składowania i transportu arkuszy papieru do pakietowania: 4 ramy o wielkości umożliwiającej składowanie papieru o wymiarach arkusza 120 x 120 [cm], konstrukcja wykonana ze stali kwasoodpornej, 4 skrętne koła w tym min. 2 z blokadą, bieżnie kół wykonane z niebrudzącego materiału. 25 Wózek do transportu i składowania koszy sterylizacyjnych: konstrukcja wykonana ze stali kwasoodpornej, 4 skrętne koła, bieżnie kół wykonane z niebrudzącego materiału. 26 Uniwersalny regał magazynowy: wykonanie z chromowanej stali, odporny na korozję, półki ażurowe 5 szt. z możliwością ich regulacji położenia, stopki nóg wykonane z tworzywa sztucznego z możliwością regulacji w zakresie min. (+/- 1 [cm]), minimalne wymiary (+/- 2 [cm]): długość 120 [cm], głębokość 60 [cm], wysokość 180 [cm]. 27 Stół do pracy: wymiary (+/- 10 [%]): długość 160 [cm], szerokość 70 [cm], wysokość 90 [cm], obrzeża blatu gładkie, wykonane z materiału odpornego na działanie roztworów środków do dezynfekcji powierzchniowej, 2 Tak Tak Tak Tak Strona 13

14 stopki nóg wykonane z tworzywa sztucznego z możliwością regulacji w zakresie min. 1 [cm]. MAGAZYN CZYSTEJ BIELIZNY 28 Stół do bielizny z podświetlanym blatem: wymiary (+/- 10 [%]): długość 120 [cm], szerokość 80 [cm], wysokość 90 [cm], podświetlany fragment blatu o powierzchni min. 20 [%] powierzchni całego stołu. obrzeża blatu gładkie, wykonane z materiału odpornego na działanie roztworów środków do dezynfekcji powierzchniowej, stopki nóg wykonane z tworzywa sztucznego z możliwością regulacji w zakresie min. 1 [cm] 29 Krzesło robocze: pneumatyczna regulacja wysokości siedziska, podstawa wyposażona w kółka, bieżnie kół wykonane z niebrudzącego materiału. podparcie dla nóg na całym obwodzie, regulowany kąt ustawienia oparcia, powierzchnie zewnętrzne krzesła odporne na działanie roztworów środków do dezynfekcji powierzchniowej. 30 Wózek do składowania i transportu arkuszy papieru do pakietowania: 4 ramy o wielkości umożliwiającej składowanie papieru o wymiarach arkusza 120 x 120 [cm], konstrukcja wykonana ze stali kwasoodpornej, 4 skrętne koła w tym min. 2 z blokadą, bieżnie kół wykonane z niebrudzącego materiału. 31 Uniwersalny regał magazynowy: wykonany z chromowanej stali, odporny na korozję. półki ażurowe 5 szt. (możliwość regulacji położenia półek), stopki nóg wykonane z tworzywa sztucznego z możliwością regulacji w zakresie min. 1 [cm], wymiary gabarytowe (+/- 2 [cm]): długość 90 [cm], głębokość 35 [cm], wysokość 180 [cm]. 4 Tak Strona 14

15 MAGAZYN TESTÓW 32 Uniwersalny regał magazynowy: wykonany z chromowanej stali, odporny na korozję, półki ażurowe 5 szt. (możliwość regulacji położenia półek), stópki nóg wykonane z tworzywa sztucznego z możliwością regulacji w zakresie min. 1 [cm]. wymiary gabarytowe (+/- 2 [cm]): długość 90 [cm], głębokość 35 [cm], wysokość 180 [cm]. 2 Tak MAGAZYN MATERIAŁU STERYLNEGO 33 Stół do pracy: wymiary (+/- 10 [%]): długość 160 [cm], szerokość 70 [cm], wysokość 90 [cm], stopki nóg wykonane z tworzywa sztucznego z możliwością regulacji w zakresie min. 1 [cm]. 34 Krzesło robocze: pneumatyczna regulacja wysokości siedziska, podstawa wyposażona w kółka, bieżnie kół wykonane z niebrudzącego materiału. podparcie dla nóg na całym obwodzie, regulowany kąt ustawienia oparcia, powierzchnie zewnętrzne krzesła odporne na działanie roztworów środków do dezynfekcji powierzchniowej. 35 Uniwersalny regał magazynowy: wykonany z chromowanej stali, odporny na korozję, półki ażurowe 5 szt. (możliwość regulacji położenia półek), stopki nóg wykonane z tworzywa sztucznego z możliwością regulacji w zakresie min. 1 [cm], wymiary gabarytowe (+/- 2 [cm]): długość 150 [cm], głębokość 60 [cm], wysokość 180 [cm], 36 Wózek uniwersalny z blatem roboczym i półką pod blatem: konstrukcja wykonana ze stali kwasoodpornej, 12 Tak Strona 15

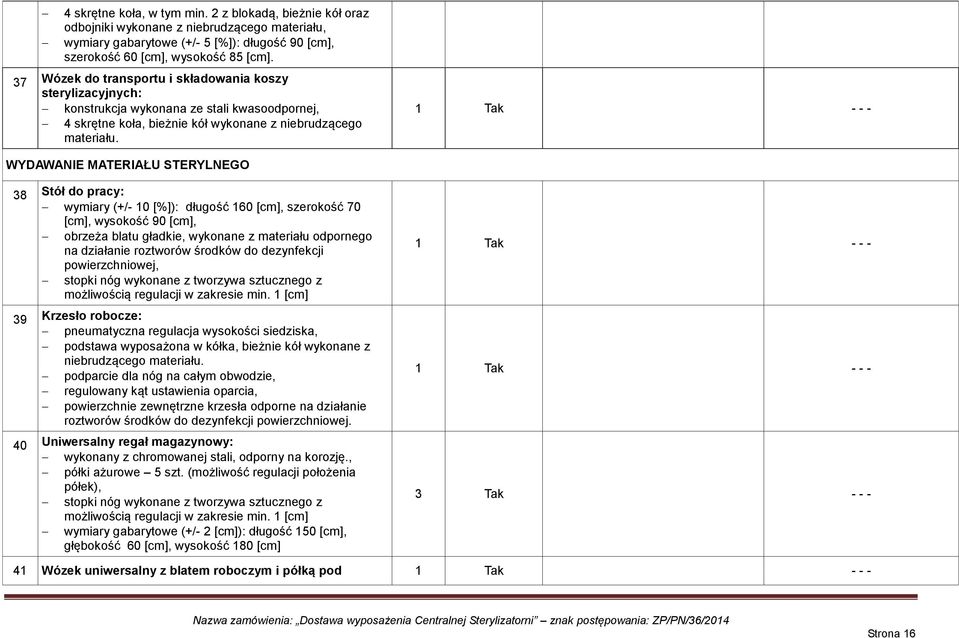

16 4 skrętne koła, w tym min. 2 z blokadą, bieżnie kół oraz odbojniki wykonane z niebrudzącego materiału, wymiary gabarytowe (+/- 5 [%]): długość 90 [cm], szerokość 60 [cm], wysokość 85 [cm]. 37 Wózek do transportu i składowania koszy sterylizacyjnych: konstrukcja wykonana ze stali kwasoodpornej, 4 skrętne koła, bieżnie kół wykonane z niebrudzącego materiału. WYDAWANIE MATERIAŁU STERYLNEGO 38 Stół do pracy: wymiary (+/- 10 [%]): długość 160 [cm], szerokość 70 [cm], wysokość 90 [cm], obrzeża blatu gładkie, wykonane z materiału odpornego na działanie roztworów środków do dezynfekcji powierzchniowej, stopki nóg wykonane z tworzywa sztucznego z możliwością regulacji w zakresie min. 1 [cm] 39 Krzesło robocze: pneumatyczna regulacja wysokości siedziska, podstawa wyposażona w kółka, bieżnie kół wykonane z niebrudzącego materiału. podparcie dla nóg na całym obwodzie, regulowany kąt ustawienia oparcia, powierzchnie zewnętrzne krzesła odporne na działanie roztworów środków do dezynfekcji powierzchniowej. 40 Uniwersalny regał magazynowy: wykonany z chromowanej stali, odporny na korozję., półki ażurowe 5 szt. (możliwość regulacji położenia półek), stopki nóg wykonane z tworzywa sztucznego z możliwością regulacji w zakresie min. 1 [cm] wymiary gabarytowe (+/- 2 [cm]): długość 150 [cm], głębokość 60 [cm], wysokość 180 [cm] 3 Tak Wózek uniwersalny z blatem roboczym i półką pod Strona 16

17 blatem: konstrukcja wykonana ze stali kwasoodpornej, 4 skrętne koła w tym min. 2 z blokadą, bieżnie kół oraz odbojniki wykonane z niebrudzącego materiału, wymiary gabarytowe (+/- 5 [%]): długość 90 [cm], szerokość 60 [cm], wysokość 85 [cm]. MAGAZYN MATERIAŁÓW JEDNORAZOWEGO UŻYTKU 42 Stół do pracy: wymiary (+/- 10 [%]): długość 160 [cm], szerokość 70 [cm], wysokość 90 [cm], rama stołu wykonana ze stali kwasoodpornej z profilu minimum 30 x 30 x 1,5 [mm], blat o grubości min. 20 [mm] wykonany z płyty laminowanej o matowej powierzchni (redukcja refleksów świetlnych na powierzchni stołu). obrzeża blatu gładkie wykonane z materiału odpornego na działanie roztworów środków do dezynfekcji powierzchniowej, stopki nóg wykonane z tworzywa sztucznego z możliwością regulacji w zakresie min. 1 [cm] 43 Krzesło robocze: pneumatyczna regulacja wysokości siedziska, podstawa wyposażona w kółka, bieżnie kół wykonane z niebrudzącego materiału. podparcie dla nóg na całym obwodzie, regulowany kąt ustawienia oparcia, powierzchnie zewnętrzne krzesła odporne na działanie roztworów środków do dezynfekcji powierzchniowej. 44 Uniwersalny regał magazynowy: wykonany z chromowanej stali, odporny na korozję, półki ażurowe 5 szt. (możliwość regulacji położenia półek), stopki nóg wykonane z tworzywa sztucznego z możliwością regulacji w zakresie min. 1 [cm], wymiary gabarytowe (+/- 2 [cm]): długość 90 [cm], głębokość 45 [cm], wysokość 180 [cm] 3 Tak Strona 17

18 45 Uniwersalny regał magazynowy: wykonany z chromowanej stali, odporny na korozję, półki ażurowe 5 szt. (możliwość regulacji położenia półek), stopki nóg wykonane z tworzywa sztucznego z możliwością regulacji w zakresie min. 1 [cm], wymiary gabarytowe (+/- 2 [cm]): długość 60 [cm], głębokość 45 [cm], wysokość 180 [cm] INNE / UZUPEŁNIAJĄCE 46 Wózek do transportu koszy i pojemników z materiałem sterylnym: pojemność 2 x 4 koszy (kontenerów), wózek do transportu oferowanych koszy oraz kontenerów transportowych, w obrębie i poza Centralną Sterylizatornią, pojemność minimum 2 x 4 kosze o wielkości 1 jednostki wsadu (lub kontenery), konstrukcja wykonana ze stali kwasoodpornej, wózek z systemem szyn i/lub półek umożliwiających wsuwanie koszy DIN lub kontenerów, wózek wyposażony w 4 skrętne koła w tym min. 2 z blokadami, bieżnie kół wykonane z niebrudzącego materiału, wózek wyposażony w uchwyt (pałąk) do prowadzenia zamocowany od strony kół z blokadami i pokrowiec (plandekę) chroniący zawartość w czasie transportu. 47 Wózek do transportu materiałów sterylnych w koszach: pojemność min. 5 koszy o wielkości 1 jednostki wsadu lub 10 koszy ½ jednostki wsadu, zabezpieczenie przewożonego materiału przed czynnikami zewnętrznymi, konstrukcja wykonana ze stali kwasoodpornej, 4 skrętne koła w tym min. 2 z blokadą, bieżnie kół wykonane z niebrudzącego materiału. 2 Tak Tak Wózek transportowy, zamykany: 4 Tak Strona 18

19 dedykowany do transportu materiałów sterylnych wewnątrz budynków, pomiędzy Centralną Sterylizatornią i oddziałami szpitala, wykonany ze stali kwasoodpornej, pojemność 4 jednostek wsadu, wózek w formie szafki, wyposażonej w min. 2 półki oraz 2 drzwi z uszczelkami i zamkiem, zawiasy umożliwiające otwarcie drzwi w celu złożenia ich na bocznych ściankach, wymiary wewnętrzne pozwalające na załadunek pojemników o wymiarach kompatybilnych z oferowanymi koszami sterylizacyjnymi (pojemność 6 koszy o wielkości 1 jednostki wsadu), wózek wyposażony w 4 koła z obrotnicami, w tym co najmniej 2 koła z blokadami (bieżnie kół wykonane z niebrudzącego materiału), inne: odbojniki z elastycznego tworzywa sztucznego, min. 2 uchwyty (pałąki) do prowadzenia wózka, zamocowane na poziomie wieka wózka. 49 Pojemniki z pokrywą do transportu koszy sterylizacyjnych: wymiary pojemnika umożliwiające umieszczenie w jego wnętrzu 1 szt. kosza o wielkości 1 jednostki wsadu lub 2 szt. koszy o wielkości 1/2 jednostki wsadu, pojemniki oraz pokrywy wykonane z tworzywa sztucznego odpornego na dezynfekcję termiczną. 50 Taca narzędziowa o wym. zgodnych ze standardem DIN 1/1 lub SPRI I. 51 Taca narzędziowa średnia o wym. zgodnych ze standardem DIN ½ lub SPRI II. 52 Taca narzędziowa mała o wym. zgodnych ze standardem DIN ½ lub SPRI III. 40 Tak Tak Tak Tak Strona 19

20 53 Taca o drobnych oczkach (1,5 [mm] +/- 10 [%]) z mocowaną zatrzaskowo pokrywą. Wymiary tacy 210 x 150 x 40 [mm] (+/- 10 [%]). 54 Kosz sterylizacyjny o wielkości 1 jednostki wsadu: wyposażony w chowane uchwyty umożliwiający podnoszenie, konstrukcja umożliwiająca składowanie pustych koszy jeden w drugi, wykonanie ze stali kwasoodpornej. 55 Kosz sterylizacyjny o wielkości ½ jednostki wsadu: kosz wyposażony w chowane uchwyty umożliwiający podnoszenie. konstrukcja umożliwiająca składowanie pustych koszy jeden w drugi, wykonanie ze stali kwasoodpornej. 4 Tak Tak Tak OKNA PODAWCZE (POMIĘDZY STRONĄ BRUDNĄ I CZYSTĄ) 56 Okno podawcze, gilotynowe, przesuwane w pionie. Wypełnienie okna w części ruchomej - przezroczyste. Napęd elektryczny. Sterowanie po jednej ze stron okna. Zabezpieczenie przed zgnieceniem w przypadku napotkania przeszkody na drodze ruchu. Rama wykonana z materiału odpornego na korozję. Otwór otwartego okna w wymiarach (około): szerokość 700 mm, wysokość 700 mm. STACJA UZDATNIANIA WODY 57 Stacja Uzdatniania Wody: Stacja zabezpieczająca prawidłowe funkcjonowanie wszystkich urządzeń Centralnej Sterylizatorni opisanej w niniejszej specyfikacji (wg wymagań producentów) oraz zapewniająca dodatkowo min [dm3] na dobę wody Strona 20

21 demineralizowanej dla pozostałych użytkowników. Wyposażenie stacji: Filtr zanieczyszczeń mechanicznych powyżej 5 [μm], Filtr odżelaziający i odmanganiający sterowany elektronicznie, Filtr węglowy sterowany elektronicznie, Zmiękczacz wody dwukolumnowy ze sterowaniem elektronicznym, Urządzenie do odwróconej osmozy z pomiarem przewodności produkowanej wody i układem płukania membran, System podnoszenia ciśnienia wody po odwróconej osmozie z pompą wykonaną ze stali kwasoodpornej oraz lampą bakteriobójczą UV, Ciśnienie rozprowadzanej wody min. 5,0 [bar], Zbiornik magazynowy wody demineralizowanej zapewniający optymalne warunki pracy osmozera oraz pokrycie szczytowych poborów wraz z pływakowym układem czujników poziomu wody w zbiorniku. Wydajność stacji zmiękczania min. 1,5 [m3/h] Wydajność stacji odwróconej osmozy min. 0,4 [m3/h] Pojemność zbiornika magazynowego wody demineralizowanej min. 1,5 [m3] Gwarantowana przewodność wody uzdatnionej nie przekraczająca 5 [μs] Urządzenia posiadają deklarację zgodności z dyrektywami UE. URZĄDZENIE CZYSZCZĄCE NASYCONĄ PARĄ WODNĄ 58 Urządzenie czyszczące nasyconą parą wodną: zbiornik wykonany ze stali nierdzewnej o pojemności min. Strona 21

22 3 litry, ciśnienie robocze minimum 4 bary, urządzenie mobilne, sygnalizacja zbyt niskiego poziomu wody, z zestawem końcówek (minimum 8), zasilane energią elektryczną 230 V / 50 Hz. ZGRZEWARKA DO OPAKOWAŃ TYPU FOLIA FOLIA, ROTACYJNA 59 Zgrzewarka do opakowań typu folia folia, rotacyjna: szerokość zgrzeiny min. 10 mm, szybkość zgrzewania min 10 m/min, regulacja odległości zgrzewu od krawędzi rękawa, automatyczny start stop napędu, elektroniczna regulacja i kontrola temperatury w zakresie do 220 C, zabezpieczenie przeciw przegrzaniu, zmniejszanie temperatury w fazie oczekiwania (funkcja stand-by), zabezpieczenie przed uruchomieniem w przypadku odchyłki temperatury przekraczającej 5 C, zasilanie elektryczne jednofazowe, wymagana moc zasilania nie większa niż 1 kw, sterowanie i kontrola pracy urządzenia za pomocą sterownika mikroprocesorowego, szybki start rozgrzewanie od momentu uruchomienia (zimny start) maksymalnie 30 sekund. pamięć dla 3 różnych temperatur zgrzewania, powierzchnia czołowa zgrzewarki wykonana w sposób higieniczny, łatwy do utrzymania w czystości i możliwa do dezynfekcji brak wystających śrub, klawiszy i innych elementów, których mycie jest utrudnione, Tak Strona 22

23 urządzenie posiadające deklarację zgodności z dyrektywami UE, Uwaga załączyć do oferty deklarację zgodności zgrzewarka wykonana z materiałów odpornych na środki dezynfekcyjne, myjące i korozję. Uprawniony przedstawiciel Wykonawcy Data:.. (pieczątka i podpis) Strona 23
