SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE

Transkrypt

1 SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE do projektu budowlanego na: Modernizacja chodnika przy drodze powiatowej nr 1352P Przybychowo Ruda -polegająca na przebudowie chodnika w miejscowości Skrzetusz. Opracował: Maćkowiak Tadeusz 2013 rok

2 Szczegółowa Specyfikacja Techniczna D WYMAGANIA OGÓLNE 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania techniczne dotyczące wykonania i odbioru robót związanych z Modernizacja chodnika przy drodze powiatowej nr 1352P Przybychowo Ruda -polegająca na przebudowie chodnika w miejscowości Skrzetusz Zakres stosowania SST Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zleceniu i realizacji robót wymienionych w punkcie Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji obejmują: wymagania ogólne wspólne dla robót objętych niżej wymienionymi specyfikacjami. D Odtworzenie trasy i punktów wysokościowych drogi. D Roboty rozbiórkowe D Roboty ziemne D Kanalizacja deszczowa D Warstwa odcinająca D Skropienie D b Podbudowa betonowa D Wyrównanie nawierzchni asfaltowej D a Chodniki, wjazdy z kostki brukowej betonowej D Pobocza D b Ustawienie krawężnika D Obrzeża betonowe D Ścieki, ławy D Ścianki oporowe Specyfikacje Techniczne zgodne są z obowiązującymi normami i przepisami Określenia podstawowe Użyte w SST wymienione poniżej określenia należy rozumieć następująco: Budowla drogowa obiekt budowlany, nie będący budynkiem, stanowiący całość techniczno-użytkową (droga) albo jego część stanowiąca odrębny element konstrukcyjny lub technologiczny (obiekt mostowy, korpus ziemny, węzeł)

3 Chodnik wyznaczony pas terenu przy jezdni lub odsunięty od jezdni, przeznaczony do ruchu pieszych i odpowiednio utwardzony Droga wydzielony pas terenu przeznaczony do ruchu lub postoju pojazdów oraz ruchu pieszych wraz z wszelkimi urządzeniami technicznymi związanymi z prowadzeniem i zabezpieczeniem ruchu Dziennik budowy opatrzony pieczęcią Zamawiającego zeszyt, z ponumerowanymi stronami służący do notowania wydarzeń zaistniałych w czasie wykonywania zadania budowlanego, rejestrowania dokonanych odbiorów robót, przekazywania poleceń innej korespondencji technicznej pomiędzy Inspektorem nadzoru, Wykonawcą i projektantem Jezdnia część korony drogi przeznaczona do ruchu pojazdów Kierownik budowy osoba wyznaczona przez Wykonawcę, upoważniona do kierowania robotami i do występowania w jego imieniu w sprawach realizacji kontraktu Korona drogi jezdnia z poboczami lub chodnikami, zatokami, pasami awaryjnymi i pasami dzielącymi jezdnie Konstrukcja nawierzchni układ warstw nawierzchni wraz ze sposobem ich połączenia Laboratorium drogowe lub inne laboratorium badawcze, zaakceptowane przez Zamawiającego, niezbędne do przeprowadzenia wszelkich badań i prób związanych z oceną jakości materiałów oraz robót Materiały wszelkie tworzywa niezbędne do wykonania robót, zgodnie z dokumentacją projektową i specyfikacjami, zaakceptowane przez Zamawiającego Nawierzchnia warstwa lub zespół warstw służących do przejmowania i rozkładania obciążeń od ruchu na podłoże gruntowe i zapewniających dogodne warunki dla ruchu. a) Warstwa ścieralna wierzchnia warstwa nawierzchni poddana bezpośrednio oddziaływaniu ruchu i czynników atmosferycznych. b) Podbudowa dolna część nawierzchni służąca do przenoszenia obciążeń od ruchu na podłoże. Podbudowa może składać się z podbudowy zasadniczej i pomocniczej. c) Podbudowa zasadnicza górna część podbudowy spełniająca funkcje nośne w konstrukcji nawierzchni. d) Podbudowa pomocnicza dolna część podbudowy spełniająca, obok funkcji nośnych, funkcję zabezpieczenia nawierzchni przed działaniem wody, mrozu i przenikaniem cząstek podłoża Niweleta wysokościowe i geometryczne rozwinięcie na płaszczyźnie pionowego przekroju w osi drogi Odpowiednia (bliska) zgodność zgodność wykonywanych robót z dopuszczonymi tolerancjami, a jeśli przedział tolerancji nie został określony z przeciętnymi tolerancjami, przyjmowanymi zwyczajowo dla danego rodzaju robót budowlanych Pas drogowy wydzielony liniami rozgraniczającymi pas terenu przeznaczony do umieszczenia w nim drogi oraz drzew i krzewów. Pas drogowy może również obejmować teren przewidziany do rozbudowy drogi i budowy urządzeń chroniących ludzi i środowisko przed uciążliwościami powodowanymi przez ruch na drodze.

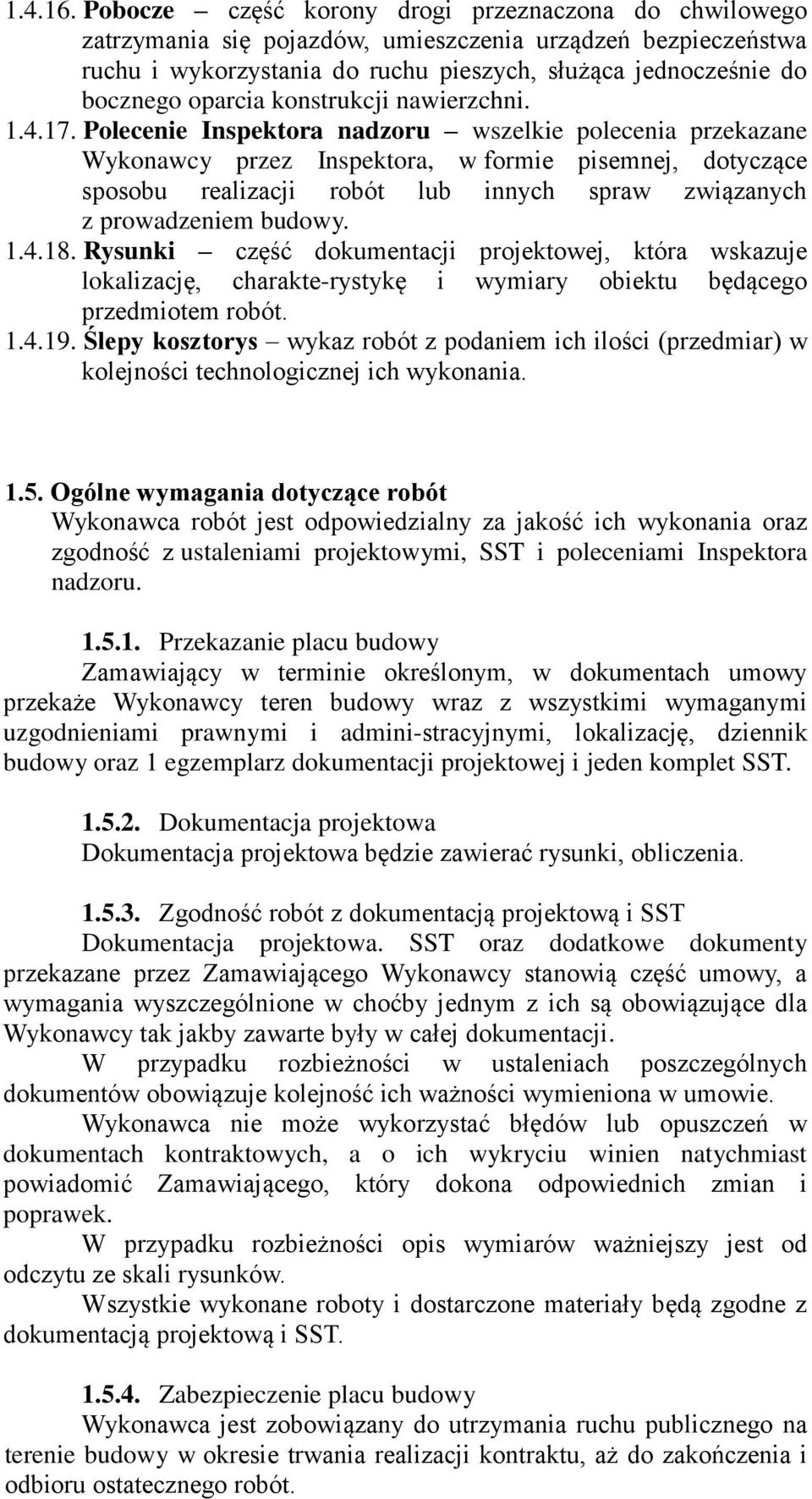

4 Pobocze część korony drogi przeznaczona do chwilowego zatrzymania się pojazdów, umieszczenia urządzeń bezpieczeństwa ruchu i wykorzystania do ruchu pieszych, służąca jednocześnie do bocznego oparcia konstrukcji nawierzchni Polecenie Inspektora nadzoru wszelkie polecenia przekazane Wykonawcy przez Inspektora, w formie pisemnej, dotyczące sposobu realizacji robót lub innych spraw związanych z prowadzeniem budowy Rysunki część dokumentacji projektowej, która wskazuje lokalizację, charakte-rystykę i wymiary obiektu będącego przedmiotem robót Ślepy kosztorys wykaz robót z podaniem ich ilości (przedmiar) w kolejności technologicznej ich wykonania Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz zgodność z ustaleniami projektowymi, SST i poleceniami Inspektora nadzoru Przekazanie placu budowy Zamawiający w terminie określonym, w dokumentach umowy przekaże Wykonawcy teren budowy wraz z wszystkimi wymaganymi uzgodnieniami prawnymi i admini-stracyjnymi, lokalizację, dziennik budowy oraz 1 egzemplarz dokumentacji projektowej i jeden komplet SST Dokumentacja projektowa Dokumentacja projektowa będzie zawierać rysunki, obliczenia Zgodność robót z dokumentacją projektową i SST Dokumentacja projektowa. SST oraz dodatkowe dokumenty przekazane przez Zamawiającego Wykonawcy stanowią część umowy, a wymagania wyszczególnione w choćby jednym z ich są obowiązujące dla Wykonawcy tak jakby zawarte były w całej dokumentacji. W przypadku rozbieżności w ustaleniach poszczególnych dokumentów obowiązuje kolejność ich ważności wymieniona w umowie. Wykonawca nie może wykorzystać błędów lub opuszczeń w dokumentach kontraktowych, a o ich wykryciu winien natychmiast powiadomić Zamawiającego, który dokona odpowiednich zmian i poprawek. W przypadku rozbieżności opis wymiarów ważniejszy jest od odczytu ze skali rysunków. Wszystkie wykonane roboty i dostarczone materiały będą zgodne z dokumentacją projektową i SST Zabezpieczenie placu budowy Wykonawca jest zobowiązany do utrzymania ruchu publicznego na terenie budowy w okresie trwania realizacji kontraktu, aż do zakończenia i odbioru ostatecznego robót.

5 Roboty należy oznakować zgodnie z projektem organizacji ruchu i zabezpieczenia robót na czas prowadzenia robót zatwierdzonym w trybie przewidzianym w Rozporządzeniu Ministra Transportu i Gospodarki Morskiej z dnia r (Dz.U nr 177 poz.1729 z dnia r.). Koszt zabezpieczenia terenu budowy nie podlega odrębnej zapłacie i przyjmuje się, że jest włączony w cenę umowną Bezpieczeństwo i higiena pracy Podczas realizacji robót Wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy. W szczególności Wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzież dla ochrony życia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczeństwa publicznego. Uznaje się, że wszelkie koszty związane z wypełnieniem wymagań określonych powyżej nie podlegają odrębnej zapłacie i są uwzględnione w cenie umownej Ochrona i utrzymanie robót Wykonawca będzie odpowiedzialny za ochronę robót i za wszelkie materiały i urządzenia używane do robót od daty rozpoczęcia do daty zakończenia robót (do wydania potwierdzenia zakończenia prac przez Zamawiającego). Wykonawca będzie utrzymywać roboty do czasu odbioru ostatecznego. Utrzymanie powinno być prowadzone w taki sposób, aby budowla drogowa lub jej elementy były w zadowalającym stanie przez cały czas, do momentu odbioru ostatecznego. Jeśli Wykonawca w jakimkolwiek czasie zaniedba utrzymanie, to na polecenie Zamawiającego powinien rozpocząć roboty utrzymaniowe nie później niż w 24 godziny po otrzymaniu tego polecenia Stosowanie się do prawa i innych przepisów Wykonawca zobowiązany jest znać wszystkie przepisy wydane przez władze centralne i miejscowe oraz inne przepisy i wytyczne, które są w jakikolwiek sposób związane z robotami i będzie w pełni odpowiedzialny za przestrzeganie tych praw, przepisów, i wytycznych podczas prowadzenia robót. 2. MATERIAŁY Materiały wykorzystywane na budowie powinny posiadać certyfikaty, potwierdzające ich przydatność do wykonywania robót, zgodnie z przewidzianą technologią, a także inne dowody jakości, takie jak: atesty, wyniki testów prowadzonych w laboratoriach Wykonawcy. Wszystkie materiały, na które nie ma polskich norm PN lub BN muszą posiadać dokument wydany przez Instytut Badawczy Dróg i Mostów pt.

6 "Świadectwo dopuszczenia do stosowania w budownictwie drogowym i mostowym". Za jakość zastosowanych materiałów odpowiedzialny jest Wykonawca robót. Materiały przeznaczone do wbudowania podlegają akceptacji przez Inspektora nadzoru. W przypadku stwierdzenia, że materiały nie odpowiadają wymogom, należy zabronić ich wbudowywania oraz usunąć z budowy. Materiały należy składować w sposób uniemożliwiający ich zanieczyszczenie i zmieszanie z materiałami innego rodzaju, klasy i gatunku, mając na uwadze zachowanie ich jakości. Materiały winny być magazynowane w miejscach pozwalających na ciągłość dostawy na budowę. 3. SPRZĘT Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Sprzęt używany do robót powinien być zgodny z ofertą Wykonawcy i powinien odpowiadać pod względem typów i ilości wskazaniom zawartym w SST. Liczba i wydajność sprzętu powinny gwarantować przeprowadzenie robót, zgodnie z zasadami określonymi w dokumentacji projektowej, SST i wskazaniach Inspektora nadzoru. Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania robót ma być utrzymywany w dobrym stanie i gotowości do pracy. Powinien być zgodny z normami ochrony środowiska i przepisami dotyczącymi jego użytkowania. Wykonawca będzie konserwować sprzęt jak również naprawiać lub wymieniać sprzęt niesprawny. Jakikolwiek sprzęt, maszyny, urządzenia i narzędzia nie gwarantujące zachowania warunków umowy, zostaną przez Zamawiającego zdyskwalifikowane i nie dopuszczone do robót. Stosowany na budowie sprzęt powinien być sprawny technicznie, zaś jego parametry zapewniać wykonawstwo robót, zgodnie reżimem technologicznym i kryteriami jakości. Sprzęt należy wyposażyć w sygnalizację świetlno-błyskową barwy żółtej, widoczną z odległości 150 m przy dobrej przejrzystości powietrza. 4. TRANSPORT Pracujące na budowie środki transportowe muszą być w pełni sprawne technicznie, zaakceptowane do przewozu danego asortymentu materiałów przez Inspektora nadzoru. Zdolność przewozowa dostosowana do wydajności maszyny wiodącej. 5. WYKONANIE ROBÓT Wykonawca powinien opracować projekt organizacji robót i harmonogram budowy uwzględniający wszystkie warunki realizacji robót (przygotowanie istniejącej nawierzchni, organizację ruchu na drodze, oznakowanie robót podczas ich wykonywania oraz w okresie pielęgnacji).

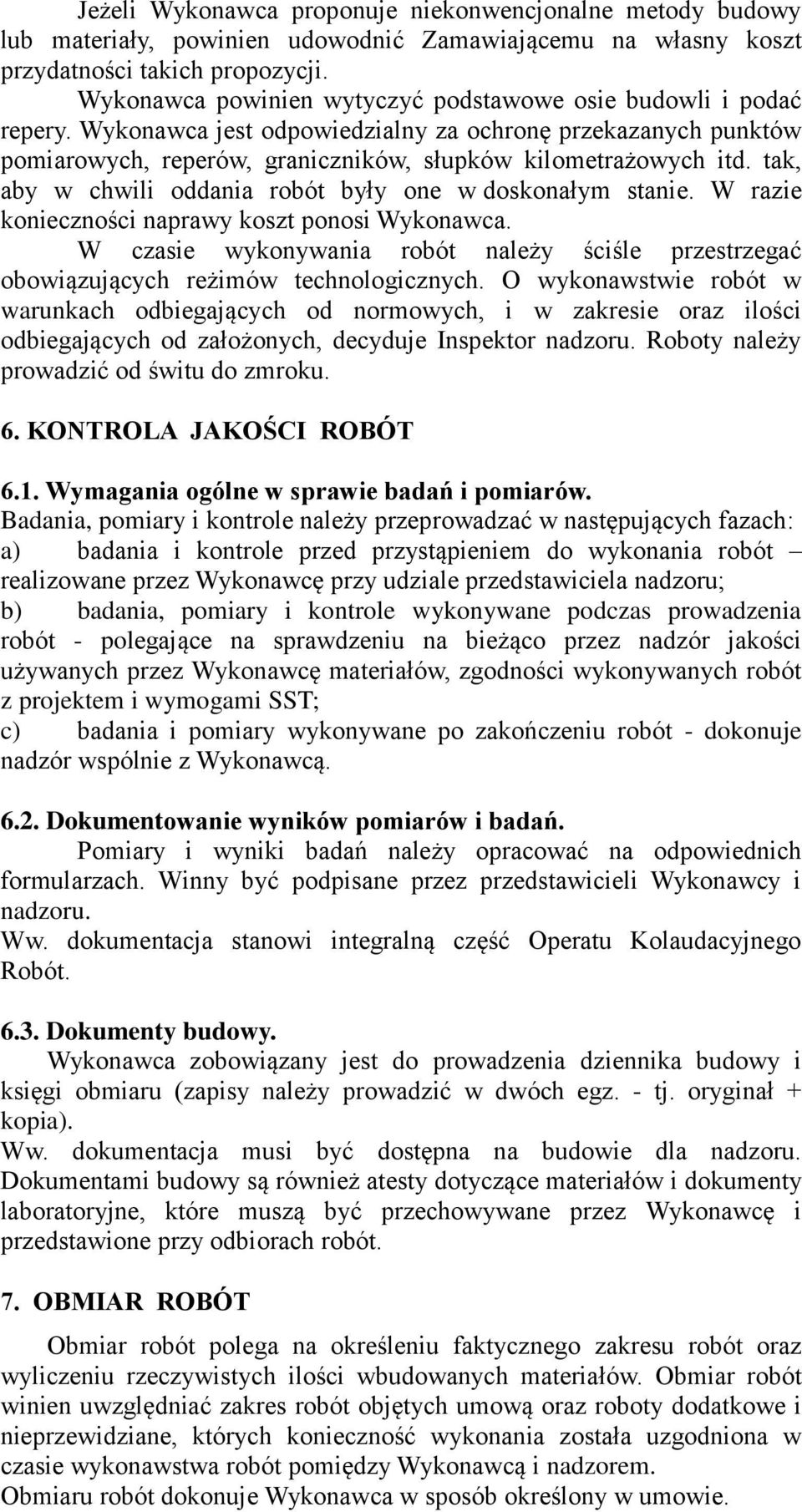

7 Jeżeli Wykonawca proponuje niekonwencjonalne metody budowy lub materiały, powinien udowodnić Zamawiającemu na własny koszt przydatności takich propozycji. Wykonawca powinien wytyczyć podstawowe osie budowli i podać repery. Wykonawca jest odpowiedzialny za ochronę przekazanych punktów pomiarowych, reperów, graniczników, słupków kilometrażowych itd. tak, aby w chwili oddania robót były one w doskonałym stanie. W razie konieczności naprawy koszt ponosi Wykonawca. W czasie wykonywania robót należy ściśle przestrzegać obowiązujących reżimów technologicznych. O wykonawstwie robót w warunkach odbiegających od normowych, i w zakresie oraz ilości odbiegających od założonych, decyduje Inspektor nadzoru. Roboty należy prowadzić od świtu do zmroku. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Wymagania ogólne w sprawie badań i pomiarów. Badania, pomiary i kontrole należy przeprowadzać w następujących fazach: a) badania i kontrole przed przystąpieniem do wykonania robót realizowane przez Wykonawcę przy udziale przedstawiciela nadzoru; b) badania, pomiary i kontrole wykonywane podczas prowadzenia robót - polegające na sprawdzeniu na bieżąco przez nadzór jakości używanych przez Wykonawcę materiałów, zgodności wykonywanych robót z projektem i wymogami SST; c) badania i pomiary wykonywane po zakończeniu robót - dokonuje nadzór wspólnie z Wykonawcą Dokumentowanie wyników pomiarów i badań. Pomiary i wyniki badań należy opracować na odpowiednich formularzach. Winny być podpisane przez przedstawicieli Wykonawcy i nadzoru. Ww. dokumentacja stanowi integralną część Operatu Kolaudacyjnego Robót Dokumenty budowy. Wykonawca zobowiązany jest do prowadzenia dziennika budowy i księgi obmiaru (zapisy należy prowadzić w dwóch egz. - tj. oryginał + kopia). Ww. dokumentacja musi być dostępna na budowie dla nadzoru. Dokumentami budowy są również atesty dotyczące materiałów i dokumenty laboratoryjne, które muszą być przechowywane przez Wykonawcę i przedstawione przy odbiorach robót. 7. OBMIAR ROBÓT Obmiar robót polega na określeniu faktycznego zakresu robót oraz wyliczeniu rzeczywistych ilości wbudowanych materiałów. Obmiar robót winien uwzględniać zakres robót objętych umową oraz roboty dodatkowe i nieprzewidziane, których konieczność wykonania została uzgodniona w czasie wykonawstwa robót pomiędzy Wykonawcą i nadzorem. Obmiaru robót dokonuje Wykonawca w sposób określony w umowie.

8 Sporządzony obmiar Wykonawca uzgadnia z nadzorem w trybie określonym w umowie. Wyniki obmiaru należy porównać z dokumentacją projektowokosztorysową w celu określenia różnic w ilości robót, materiałów. 8. ODBIÓR ROBÓT Odbiory robót należy dokonać zgodnie z Instrukcją DP-T14. Rodzaje odbioru robót: 8.1. Odbiór robót ulegających zakryciu polega na końcowej ocenie ilości i jakości wykonanych robót, które w dalszym procesie realizacji ulegają zakryciu. Ustalenia dotyczące odbioru nadzór dokumentuje wpisem do dziennika budowy Odbiór częściowy polega na ocenie ilości i jakości wykonanych części robót wraz z ustaleniem należnego wynagrodzenia. Odbioru częściowego robót dokonuje się wg zasad jak przy odbiorze ostatecznym robót Odbiór ostateczny odbywa się po zakończeniu robót, jednak nie wcześniej niż po upływie 24 dni po oddaniu nawierzchni do niekontrolowanego ruchu. Podstawę odbioru stanowią: wyniki badań materiałów, testy sprzętu, badań i pomiarów przed wykonaniem robót w czasie wykonawstwa robót i po ich wykonaniu. Ponadto podstawę odbioru robót stanowią inne dokumenty, oceny i opinie sporządzone przez nadzór, dotyczące przestrzegania SST oraz wydanych poleceń i ustaleń Odbiór pogwarancyjny powinien być dokonany po upływie rocznej eksploatacji drogi, na podstawie szczegółowej oceny wizualnej przez nadzór przy udziale Wykonawcy z uwzględnieniem zasad odbioru ostatecznego. 9. PODSTAWA PŁATNOŚCI Główną podstawę płatności stanowi wypełniony kosztorys ofertowy. Kosztorys ten został podzielony na podstawowe asortymenty robót. Ceny jednostkowe, podane w kosztorysie ofertowym, są cenami obejmującymi wszystkie koszty wykonywania robót oraz zysk i ryzyko. Cena kosztorysowa wynika z następującej formuły kalkulacyjnej: Ck = R + M + Kz + S + Kp + Z + Po Cena kosztorysowa ck jednostki obmiarowej robót obejmuje: 9.1. Koszty bezpośrednie, w skład których wchodzą: robocizna bezpośrednia R; wartość zużytych materiałów do wykonania jednostki obmiarowej danej roboty M; koszty zakupu materiałów, obejmujące również dowóz materiałów bezpośrednio lub pośrednio poprzez magazyn z miejsca zakupu do stanowiska roboczego na plac budowy Kz; wartość pracy sprzętu stosowanego przy wykonywaniu danej jednostki obmiarowej robót wraz z kosztami jednorazowymi (sprowadzenie

9 sprzętu na plac budowy i z powrotem, montaż i demontaż na miejscu pracy) S; 9.2. Koszty pośrednie (Kp), w skład których wchodzą: koszty ogólne budowy: a) płace personelu budowy nie zaliczane do płac bezpośrednich (m.in.płace kierownictwa, magazynierów, sprzątaczek, obsługi itp.); b) płace pracowników dozoru, laborantów; c) narzuty na płace (podatek, ZUS, świadczenia); d) wynagrodzenia bezosobowe; e) montaż i demontaż zaplecza tymczasowego oraz odpisy z tytułu jego zużycia; f) wyposażenie zaplecza w różne urządzenia (drogi tymczasowe, oświetlenie, agregaty grzewcze, zużycie paliwa na cele grzewcze); g) amortyzacja, remonty i konserwacja lekkiego sprzętu budowlanego, zużycie przedmiotów nietrwałych oraz narzędzi użytkowanych na budowie; h) wydatki dot. bhp: zużycie odzieży i obuwia ochronnego oraz urządzeń związanych z zabezpieczeniem miejsca pracy, środków higieniczno-sanitarnych i leczniczych; i) koszty zatrudnienia pracowników zamiejscowych, przejazdów do miejsca pracy i inne wydatki wynikające z układu zbiorowego; j) opłaty zużycia materiałów oraz energii na cele administracyjne budowy; k) zużycie barakowozów oraz innych przedmiotów nietrwałych, użytkowanych na cele ogólne; l) koszty podróży służbowych; m) usługi obce na rzecz budowy; n) opłaty na dzierżawę chodników, placów, bocznic - użytkowanych przez budowę; o) ekspertyzy dot. badań materiałów, wykonanych robót, elementów; p) ubezpieczenie majątkowe budowy. koszty zarządu jednostki gospodarczej: a) płace i narzuty na płace personelu zarządu; b) koszty delegacji i przejazdy; c) eksploatacja służbowych samochodów osobowych; d) zakup materiałów biurowych i utrzymanie obiektów ogólnego przeznaczenia; e) prace badawcze oraz wydatki związane z usprawnieniem metod wykonania robót i organizacji zarządzania; f) koszty finansowe jak: obsługa kredytów, prowizje bankowe i inne opłaty; g) utrzymanie stołówek, bufetów, domów wypoczynkowych oraz innych usług; h) inne wydatki oraz porady prawne, korzystanie z ośrodków obliczeniowych, reprezentacyjne itp Zysk kalkulacyjny (Z), który uwzględnia ewentualne ryzyko Podatek obrotowy (Po) obliczony zgodnie z obowiązującymi przepisami.

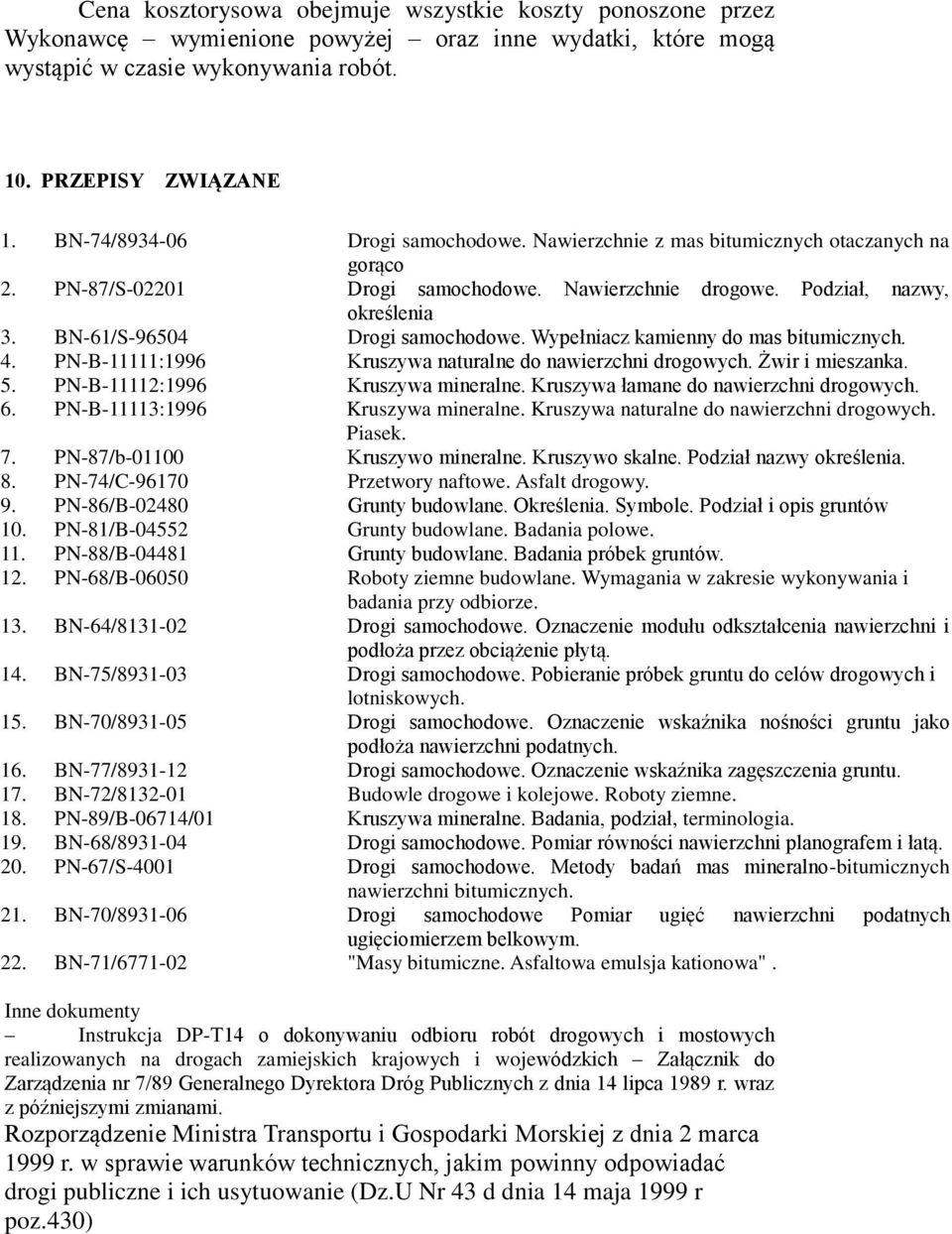

10 Cena kosztorysowa obejmuje wszystkie koszty ponoszone przez Wykonawcę wymienione powyżej oraz inne wydatki, które mogą wystąpić w czasie wykonywania robót. 10. PRZEPISY ZWIĄZANE 1. BN-74/ Drogi samochodowe. Nawierzchnie z mas bitumicznych otaczanych na gorąco 2. PN-87/S Drogi samochodowe. Nawierzchnie drogowe. Podział, nazwy, określenia 3. BN-61/S Drogi samochodowe. Wypełniacz kamienny do mas bitumicznych. 4. PN-B-11111:1996 Kruszywa naturalne do nawierzchni drogowych. Żwir i mieszanka. 5. PN-B-11112:1996 Kruszywa mineralne. Kruszywa łamane do nawierzchni drogowych. 6. PN-B-11113:1996 Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Piasek. 7. PN-87/b Kruszywo mineralne. Kruszywo skalne. Podział nazwy określenia. 8. PN-74/C Przetwory naftowe. Asfalt drogowy. 9. PN-86/B Grunty budowlane. Określenia. Symbole. Podział i opis gruntów 10. PN-81/B Grunty budowlane. Badania polowe. 11. PN-88/B Grunty budowlane. Badania próbek gruntów. 12. PN-68/B Roboty ziemne budowlane. Wymagania w zakresie wykonywania i badania przy odbiorze. 13. BN-64/ Drogi samochodowe. Oznaczenie modułu odkształcenia nawierzchni i podłoża przez obciążenie płytą. 14. BN-75/ Drogi samochodowe. Pobieranie próbek gruntu do celów drogowych i lotniskowych. 15. BN-70/ Drogi samochodowe. Oznaczenie wskaźnika nośności gruntu jako podłoża nawierzchni podatnych. 16. BN-77/ Drogi samochodowe. Oznaczenie wskaźnika zagęszczenia gruntu. 17. BN-72/ Budowle drogowe i kolejowe. Roboty ziemne. 18. PN-89/B-06714/01 Kruszywa mineralne. Badania, podział, terminologia. 19. BN-68/ Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą. 20. PN-67/S-4001 Drogi samochodowe. Metody badań mas mineralno-bitumicznych nawierzchni bitumicznych. 21. BN-70/ Drogi samochodowe Pomiar ugięć nawierzchni podatnych ugięciomierzem belkowym. 22. BN-71/ "Masy bitumiczne. Asfaltowa emulsja kationowa". Inne dokumenty Instrukcja DP-T14 o dokonywaniu odbioru robót drogowych i mostowych realizowanych na drogach zamiejskich krajowych i wojewódzkich Załącznik do Zarządzenia nr 7/89 Generalnego Dyrektora Dróg Publicznych z dnia 14 lipca 1989 r. wraz z późniejszymi zmianami. Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz.U Nr 43 d dnia 14 maja 1999 r poz.430)

11 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA 1. WSTĘP D ODTWORZENIE TRASY I PUNKTÓW WYSOKOŚCIOWYCH 1.1.Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru robót związanych z Modernizacja chodnika przy drodze powiatowej nr 1352P Przybychowo Ruda -polegająca na przebudowie chodnika w miejscowości Skrzetusz Zakres stosowania SST Niniejsza specyfikacja techniczna stanowi dokument przetargowy i kontraktowy przy zleceniu i realizacji robót wymienionych w pkt Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wszystkimi czynnościami umożliwiającymi i mającymi na celu odtworzenie w terenie przebiegu trasy chodnika i budowy 2 zatok autobusowych oraz zjazdów do posesji Odtworzenie trasy i punktów wysokościowych W zakres robót pomiarowych, związanych z odtworzeniem trasy i punktów wysokościowych wchodzą: a) sprawdzenie wyznaczenia sytuacyjnego i wysokościowego punktów głównych osi trasy i punktów wysokościowych, b) uzupełnienie osi trasy dodatkowymi punktami (wyznaczenie osi), c) wyznaczenie dodatkowych punktów wysokościowych (reperów roboczych), d) wyznaczenie przekrojów poprzecznych, e) zastabilizowanie punktów w sposób trwały, ochrona ich przed zniszczeniem oraz oznakowanie w sposób ułatwiający odszukanie i ewentualne odtworzenie Określenia podstawowe Punkty główne trasy - punkty załamania osi trasy, punkty kierunkowe oraz początkowy i końcowy punkt trasy Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w SST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w SST D-M Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano w SST D-M Wymagania ogólne pkt Rodzaje materiałów Do utrwalenia punktów głównych trasy należy stosować pale drewniane z gwoździem lub prętem stalowym, słupki betonowe albo rury metalowe o długości około 0,50 metra.

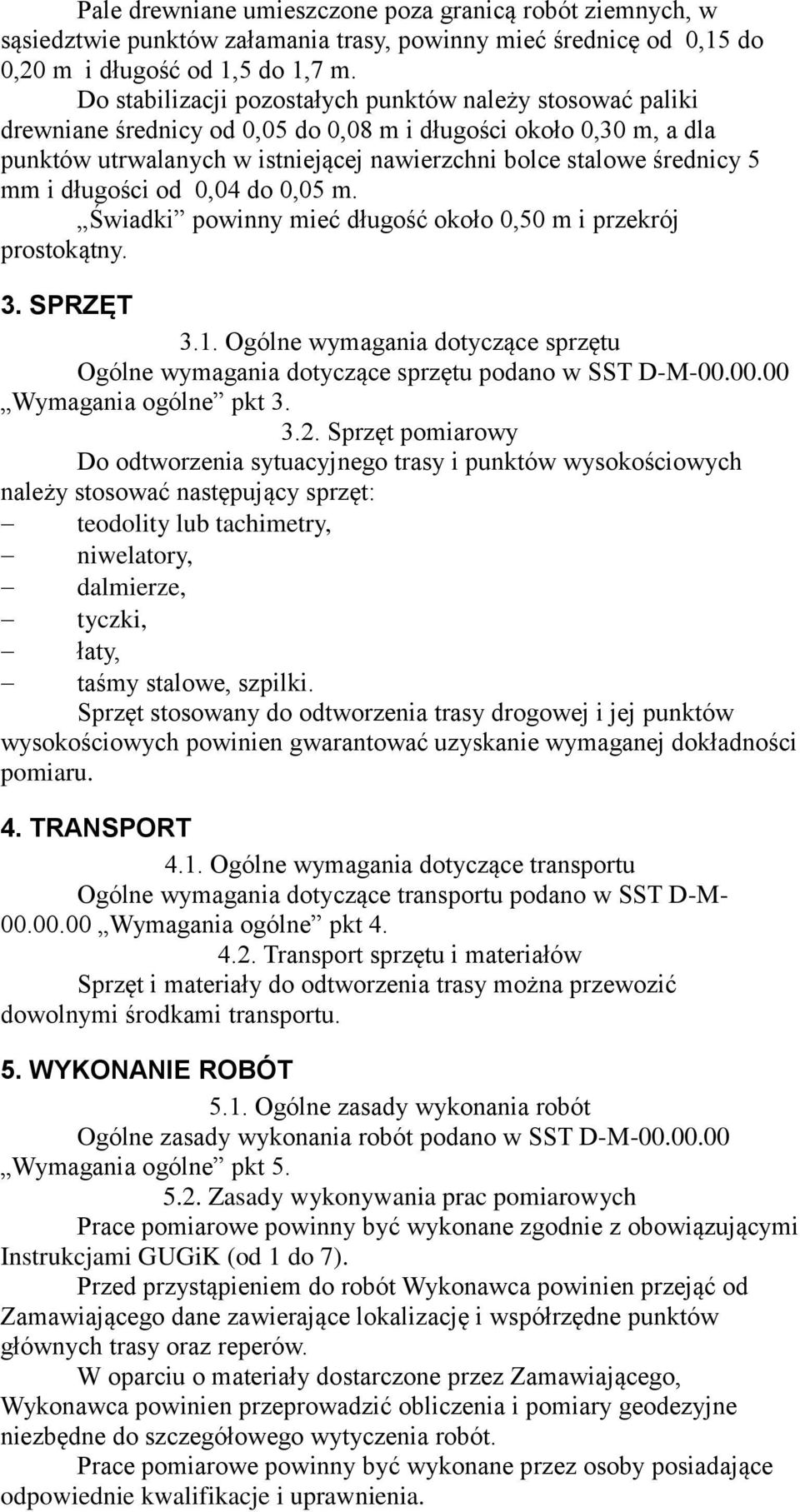

12 Pale drewniane umieszczone poza granicą robót ziemnych, w sąsiedztwie punktów załamania trasy, powinny mieć średnicę od 0,15 do 0,20 m i długość od 1,5 do 1,7 m. Do stabilizacji pozostałych punktów należy stosować paliki drewniane średnicy od 0,05 do 0,08 m i długości około 0,30 m, a dla punktów utrwalanych w istniejącej nawierzchni bolce stalowe średnicy 5 mm i długości od 0,04 do 0,05 m. Świadki powinny mieć długość około 0,50 m i przekrój prostokątny. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w SST D-M Wymagania ogólne pkt Sprzęt pomiarowy Do odtworzenia sytuacyjnego trasy i punktów wysokościowych należy stosować następujący sprzęt: teodolity lub tachimetry, niwelatory, dalmierze, tyczki, łaty, taśmy stalowe, szpilki. Sprzęt stosowany do odtworzenia trasy drogowej i jej punktów wysokościowych powinien gwarantować uzyskanie wymaganej dokładności pomiaru. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w SST D-M Wymagania ogólne pkt Transport sprzętu i materiałów Sprzęt i materiały do odtworzenia trasy można przewozić dowolnymi środkami transportu. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w SST D-M Wymagania ogólne pkt Zasady wykonywania prac pomiarowych Prace pomiarowe powinny być wykonane zgodnie z obowiązującymi Instrukcjami GUGiK (od 1 do 7). Przed przystąpieniem do robót Wykonawca powinien przejąć od Zamawiającego dane zawierające lokalizację i współrzędne punktów głównych trasy oraz reperów. W oparciu o materiały dostarczone przez Zamawiającego, Wykonawca powinien przeprowadzić obliczenia i pomiary geodezyjne niezbędne do szczegółowego wytyczenia robót. Prace pomiarowe powinny być wykonane przez osoby posiadające odpowiednie kwalifikacje i uprawnienia.

13 Wykonawca powinien natychmiast poinformować Inżyniera o wszelkich błędach wykrytych w wytyczeniu punktów głównych trasy i (lub) reperów roboczych. Błędy te powinny być usunięte na koszt Zamawiającego. Wykonawca powinien sprawdzić czy rzędne terenu określone w dokumentacji projektowej są zgodne z rzeczywistymi rzędnymi terenu. Jeżeli Wykonawca stwierdzi, że rzeczywiste rzędne terenu istotnie różnią się od rzędnych określonych w dokumentacji projektowej, to powinien powiadomić o tym Inżyniera. Ukształtowanie terenu w takim rejonie nie powinno być zmieniane przed podjęciem odpowiedniej decyzji przez Inżyniera. Wszystkie roboty dodatkowe, wynikające z różnic rzędnych terenu podanych w dokumentacji projektowej i rzędnych rzeczywistych, akceptowane przez Inżyniera, zostaną wykonane na koszt Zamawiającego. Zaniechanie powiadomienia Inżyniera oznacza, że roboty dodatkowe w takim przypadku obciążą Wykonawcę. Wszystkie roboty, które bazują na pomiarach Wykonawcy, nie mogą być rozpoczęte przed zaakceptowaniem wyników pomiarów przez Inżyniera. Punkty wierzchołkowe, punkty główne trasy i punkty pośrednie osi trasy muszą być zaopatrzone w oznaczenia określające w sposób wyraźny i jednoznaczny charakterystykę i położenie tych punktów. Forma i wzór tych oznaczeń powinny być zaakceptowane przez Inżyniera. Wykonawca jest odpowiedzialny za ochronę wszystkich punktów pomiarowych i ich oznaczeń w czasie trwania robót. Jeżeli znaki pomiarowe przekazane przez Zamawiającego zostaną zniszczone przez Wykonawcę świadomie lub wskutek zaniedbania, a ich odtworzenie jest konieczne do dalszego prowadzenia robót, to zostaną one odtworzone na koszt Wykonawcy. Wszystkie pozostałe prace pomiarowe konieczne dla prawidłowej realizacji robót należą do obowiązków Wykonawcy Sprawdzenie wyznaczenia punktów głównych osi trasy i punktów wysokościowych Punkty wierzchołkowe trasy i inne punkty główne powinny być zastabilizowane w sposób trwały, przy użyciu pali drewnianych lub słupków betonowych, a także dowiązane do punktów pomocniczych, położonych poza granicą robót ziemnych. Zamawiający powinien założyć robocze punkty wysokościowe (repery robocze) wzdłuż osi trasy drogowej, a także przy każdym obiekcie inżynierskim. Repery robocze należy założyć poza granicami robót związanych z wykonaniem trasy drogowej i obiektów towarzyszących. Jako repery robocze można wykorzystać punkty stałe na stabilnych, istniejących budowlach wzdłuż trasy drogowej. O ile brak takich punktów, repery robocze należy założyć w postaci słupków betonowych lub grubych kształtowników stalowych, osadzonych w gruncie w sposób wykluczający osiadanie, zaakceptowany przez Inżyniera. Rzędne reperów roboczych należy określać z taką dokładnością, aby średni błąd niwelacji po wyrównaniu był mniejszy od 4 mm/km, stosując niwelację podwójną w nawiązaniu do reperów państwowych. Repery robocze powinny być wyposażone w dodatkowe oznaczenia, zawierające wyraźne i jednoznaczne określenie nazwy reperu i jego rzędnej.

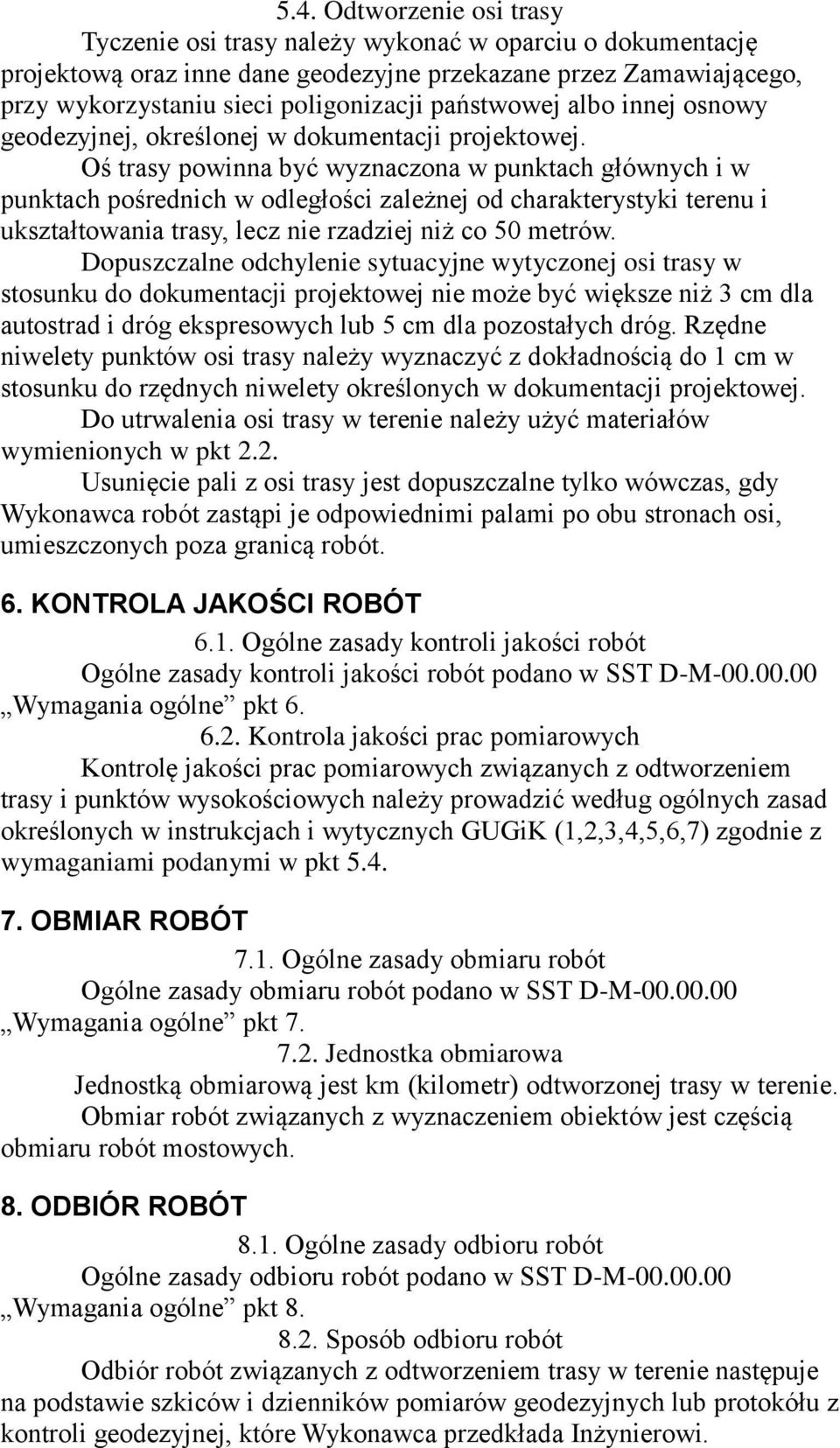

14 5.4. Odtworzenie osi trasy Tyczenie osi trasy należy wykonać w oparciu o dokumentację projektową oraz inne dane geodezyjne przekazane przez Zamawiającego, przy wykorzystaniu sieci poligonizacji państwowej albo innej osnowy geodezyjnej, określonej w dokumentacji projektowej. Oś trasy powinna być wyznaczona w punktach głównych i w punktach pośrednich w odległości zależnej od charakterystyki terenu i ukształtowania trasy, lecz nie rzadziej niż co 50 metrów. Dopuszczalne odchylenie sytuacyjne wytyczonej osi trasy w stosunku do dokumentacji projektowej nie może być większe niż 3 cm dla autostrad i dróg ekspresowych lub 5 cm dla pozostałych dróg. Rzędne niwelety punktów osi trasy należy wyznaczyć z dokładnością do 1 cm w stosunku do rzędnych niwelety określonych w dokumentacji projektowej. Do utrwalenia osi trasy w terenie należy użyć materiałów wymienionych w pkt 2.2. Usunięcie pali z osi trasy jest dopuszczalne tylko wówczas, gdy Wykonawca robót zastąpi je odpowiednimi palami po obu stronach osi, umieszczonych poza granicą robót. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w SST D-M Wymagania ogólne pkt Kontrola jakości prac pomiarowych Kontrolę jakości prac pomiarowych związanych z odtworzeniem trasy i punktów wysokościowych należy prowadzić według ogólnych zasad określonych w instrukcjach i wytycznych GUGiK (1,2,3,4,5,6,7) zgodnie z wymaganiami podanymi w pkt OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową jest km (kilometr) odtworzonej trasy w terenie. Obmiar robót związanych z wyznaczeniem obiektów jest częścią obmiaru robót mostowych. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w SST D-M Wymagania ogólne pkt Sposób odbioru robót Odbiór robót związanych z odtworzeniem trasy w terenie następuje na podstawie szkiców i dzienników pomiarów geodezyjnych lub protokółu z kontroli geodezyjnej, które Wykonawca przedkłada Inżynierowi.

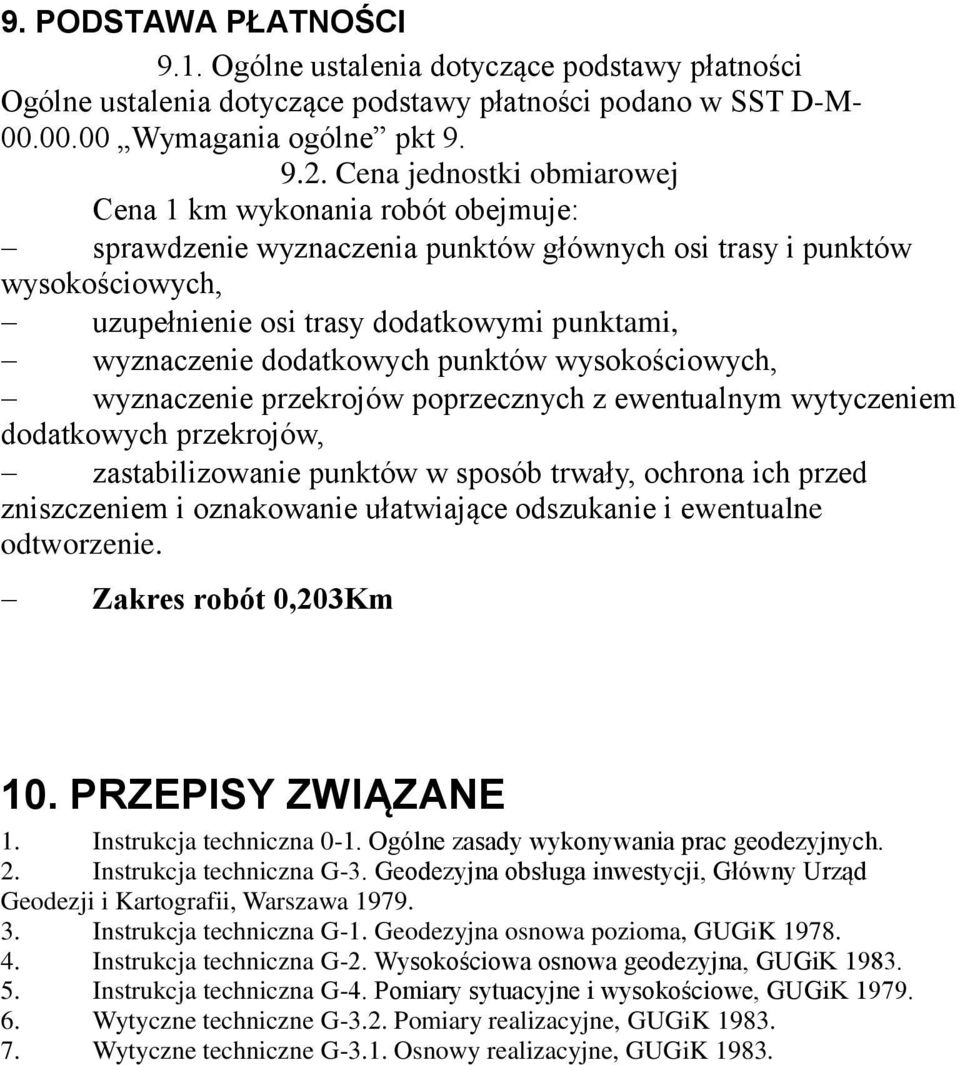

15 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w SST D-M Wymagania ogólne pkt Cena jednostki obmiarowej Cena 1 km wykonania robót obejmuje: sprawdzenie wyznaczenia punktów głównych osi trasy i punktów wysokościowych, uzupełnienie osi trasy dodatkowymi punktami, wyznaczenie dodatkowych punktów wysokościowych, wyznaczenie przekrojów poprzecznych z ewentualnym wytyczeniem dodatkowych przekrojów, zastabilizowanie punktów w sposób trwały, ochrona ich przed zniszczeniem i oznakowanie ułatwiające odszukanie i ewentualne odtworzenie. Zakres robót 0,203Km 10. PRZEPISY ZWIĄZANE 1. Instrukcja techniczna 0-1. Ogólne zasady wykonywania prac geodezyjnych. 2. Instrukcja techniczna G-3. Geodezyjna obsługa inwestycji, Główny Urząd Geodezji i Kartografii, Warszawa Instrukcja techniczna G-1. Geodezyjna osnowa pozioma, GUGiK Instrukcja techniczna G-2. Wysokościowa osnowa geodezyjna, GUGiK Instrukcja techniczna G-4. Pomiary sytuacyjne i wysokościowe, GUGiK Wytyczne techniczne G-3.2. Pomiary realizacyjne, GUGiK Wytyczne techniczne G-3.1. Osnowy realizacyjne, GUGiK 1983.

16 1. WSTĘP SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA D ROZBIÓRKA ELEMENTÓW DRÓG 1.1. Przedmiot i zakres stosowania specyfikacji Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z rozbiórką elementów ulicy Modernizacja chodnika przy drodze powiatowej nr 1352P Przybychowo Ruda -polegająca na przebudowie chodnika w miejscowości Skrzetusz Zakres stosowania SST. Niniejsza specyfikacja stanowi dokument przetargowy i kontraktowy przy realizacji robót 1.3. Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związa- nych z rozbiórką: krawężników betonowych i kamiennych, obrzeży betonowych; chodników z kostki betonowej brukowej; nawierzchni bitumicznej, podbudowy z gruntu stabilizowanego cementem; 1.4. Określenia podstawowe Określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w SST D Wymagania ogólne pkt Przepisy źródłowe i związane Niniejsza SST została opracowana na podstawie OGÓLNEJ SPECYFIKACJI TECH NICZNEJ D ROZBIÓRKA ELEMENTÓW DRÓG Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w SST D Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskania i składowania, podano w SST D Wymagania ogólne pkt. 2.

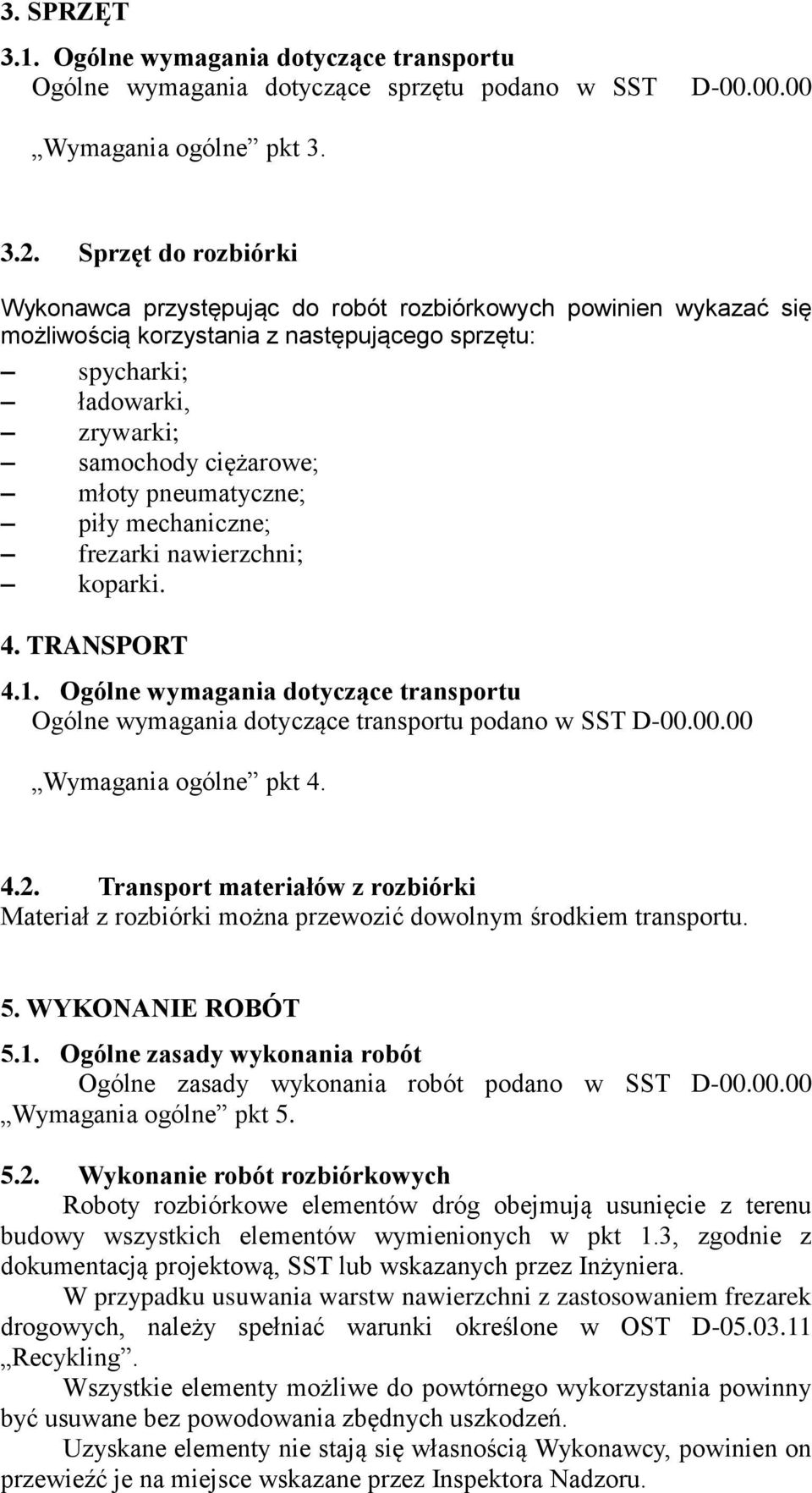

17 3. SPRZĘT 3.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące sprzętu podano w SST D Wymagania ogólne pkt Sprzęt do rozbiórki Wykonawca przystępując do robót rozbiórkowych powinien wykazać się możliwością korzystania z następującego sprzętu: spycharki; ładowarki, zrywarki; samochody ciężarowe; młoty pneumatyczne; piły mechaniczne; frezarki nawierzchni; koparki. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w SST D Wymagania ogólne pkt Transport materiałów z rozbiórki Materiał z rozbiórki można przewozić dowolnym środkiem transportu. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w SST D Wymagania ogólne pkt Wykonanie robót rozbiórkowych Roboty rozbiórkowe elementów dróg obejmują usunięcie z terenu budowy wszystkich elementów wymienionych w pkt 1.3, zgodnie z dokumentacją projektową, SST lub wskazanych przez Inżyniera. W przypadku usuwania warstw nawierzchni z zastosowaniem frezarek drogowych, należy spełniać warunki określone w OST D Recykling. Wszystkie elementy możliwe do powtórnego wykorzystania powinny być usuwane bez powodowania zbędnych uszkodzeń. Uzyskane elementy nie stają się własnością Wykonawcy, powinien on przewieźć je na miejsce wskazane przez Inspektora Nadzoru.

18 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli robót Ogólne zasady kontroli jakości robot podano w SST D Wymagania ogólne pkt Kontrola jakości robót rozbiórkowych Kontrola jakości robót polega na wizualnej ocenie kompletności wykonywanych robót rozbiórkowych oraz sprawdzeniu stopnia uszkodzenia elementów przewidzianych do powtórnego wykorzystania. 7. OBMIAR ROBÓT 7.1 Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST D Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową robót związanych z rozbiórką elementów dróg jest: dla nawierzchni i chodnika m 2 (metr kwadratowy), dla krawężnika, opornika, obrzeża m (metr) 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w SST D Wymagania ogólne pkt PODSTAWY PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstaw płatności podano w SST D Wymagania ogólne pkt Cena jednostki obmiarowej Cena wykonania robót obejmuje: a) dla rozbiórki warstw nawierzchni: wyznaczenie powierzchni przeznaczonej do rozbiórki, rozkucie i zerwanie nawierzchni, ew. przesortowanie materiału uzyskanego z rozbiórki, w celu ponownego użycia z ułożeniem na poboczu, załadunek i wywiezienie materiałów z rozbiórki, wyrównanie podłoża i uporządkowanie terenu rozbiórki; b) dla rozbiórki krawężników, obrzeży i oporników:

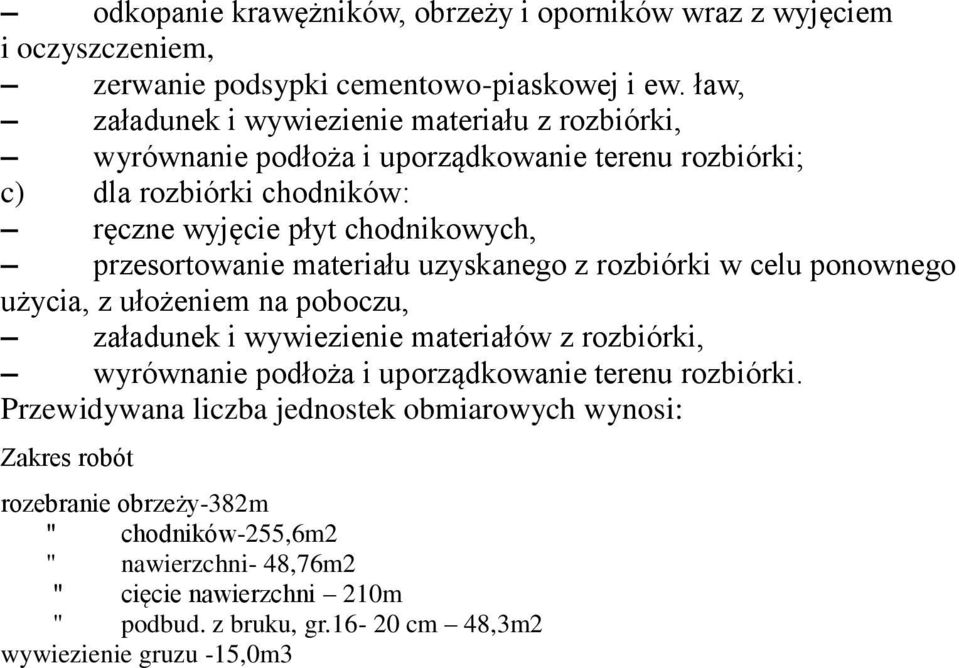

19 odkopanie krawężników, obrzeży i oporników wraz z wyjęciem i oczyszczeniem, zerwanie podsypki cementowo-piaskowej i ew. ław, załadunek i wywiezienie materiału z rozbiórki, wyrównanie podłoża i uporządkowanie terenu rozbiórki; c) dla rozbiórki chodników: ręczne wyjęcie płyt chodnikowych, przesortowanie materiału uzyskanego z rozbiórki w celu ponownego użycia, z ułożeniem na poboczu, załadunek i wywiezienie materiałów z rozbiórki, wyrównanie podłoża i uporządkowanie terenu rozbiórki. Przewidywana liczba jednostek obmiarowych wynosi: Zakres robót rozebranie obrzeży-382m '' chodników-255,6m2 '' nawierzchni- 48,76m2 '' cięcie nawierzchni 210m '' podbud. z bruku, gr cm 48,3m2 wywiezienie gruzu -15,0m3

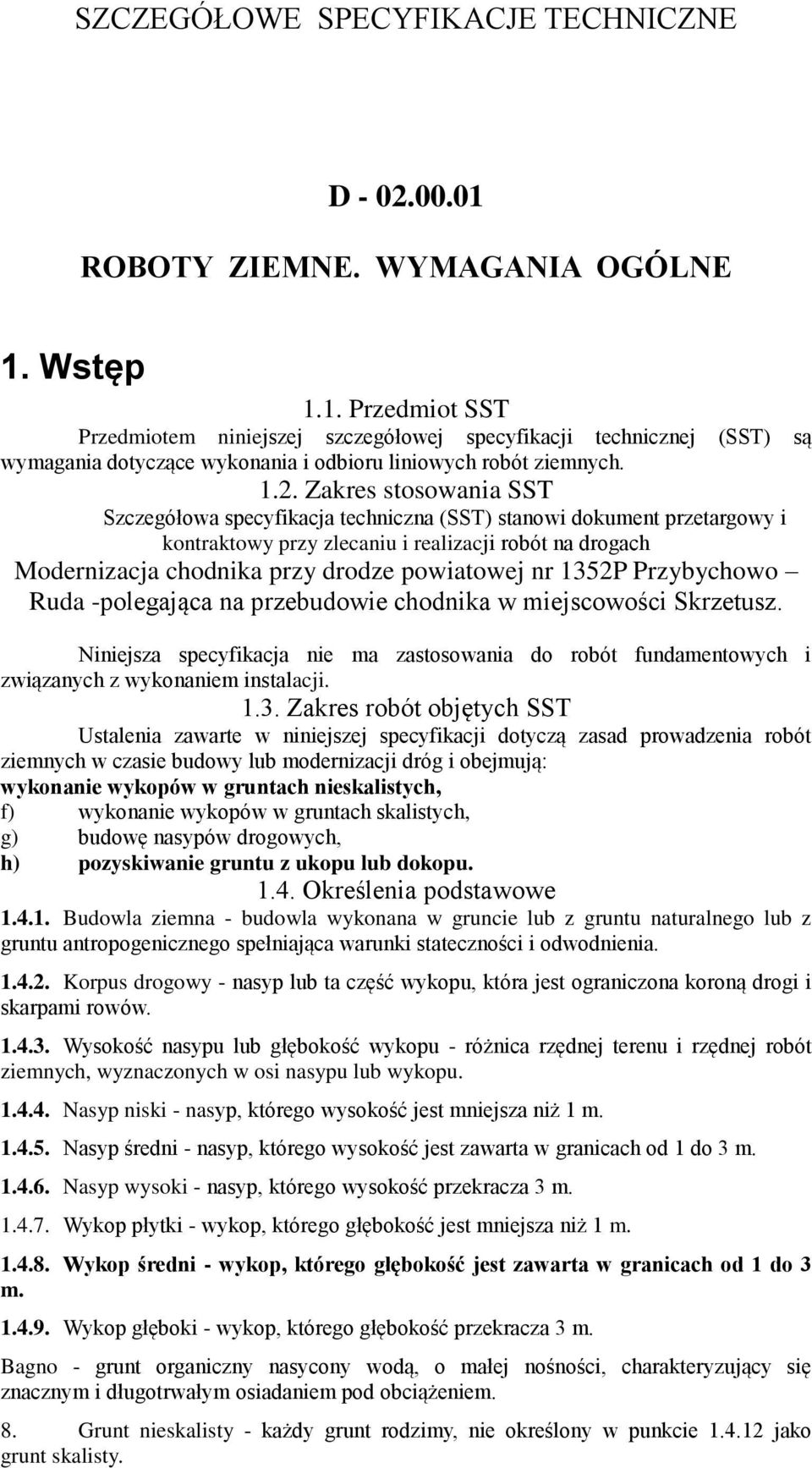

20 SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE D ROBOTY ZIEMNE. WYMAGANIA OGÓLNE 1. Wstęp 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru liniowych robót ziemnych Zakres stosowania SST Szczegółowa specyfikacja techniczna (SST) stanowi dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach Modernizacja chodnika przy drodze powiatowej nr 1352P Przybychowo Ruda -polegająca na przebudowie chodnika w miejscowości Skrzetusz. Niniejsza specyfikacja nie ma zastosowania do robót fundamentowych i związanych z wykonaniem instalacji Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót ziemnych w czasie budowy lub modernizacji dróg i obejmują: wykonanie wykopów w gruntach nieskalistych, f) wykonanie wykopów w gruntach skalistych, g) budowę nasypów drogowych, h) pozyskiwanie gruntu z ukopu lub dokopu Określenia podstawowe Budowla ziemna - budowla wykonana w gruncie lub z gruntu naturalnego lub z gruntu antropogenicznego spełniająca warunki stateczności i odwodnienia Korpus drogowy - nasyp lub ta część wykopu, która jest ograniczona koroną drogi i skarpami rowów Wysokość nasypu lub głębokość wykopu - różnica rzędnej terenu i rzędnej robót ziemnych, wyznaczonych w osi nasypu lub wykopu Nasyp niski - nasyp, którego wysokość jest mniejsza niż 1 m Nasyp średni - nasyp, którego wysokość jest zawarta w granicach od 1 do 3 m Nasyp wysoki - nasyp, którego wysokość przekracza 3 m Wykop płytki - wykop, którego głębokość jest mniejsza niż 1 m Wykop średni - wykop, którego głębokość jest zawarta w granicach od 1 do 3 m Wykop głęboki - wykop, którego głębokość przekracza 3 m. Bagno - grunt organiczny nasycony wodą, o małej nośności, charakteryzujący się znacznym i długotrwałym osiadaniem pod obciążeniem. 8. Grunt nieskalisty - każdy grunt rodzimy, nie określony w punkcie jako grunt skalisty.

21 Grunt skalisty - grunt rodzimy, lity lub spękany o nieprzesuniętych blokach, którego próbki nie wykazują zmian objętości ani nie rozpadają się pod działaniem wody destylowanej; mają wytrzymałość na ściskanie R c ponad 0,2 MPa; wymaga użycia środków wybuchowych albo narzędzi pneumatycznych lub hydraulicznych do odspojenia Ukop - miejsce pozyskania gruntu do wykonania nasypów, położone w obrębie pasa robót drogowych Dokop - miejsce pozyskania gruntu do wykonania nasypów, położone poza pasem robót drogowych Odkład - miejsce wbudowania lub składowania (odwiezienia) gruntów pozyskanych w czasie wykonywania wykopów, a nie wykorzystanych do budowy nasypów oraz innych prac związanych z trasą drogową Wskaźnik zagęszczenia gruntu - wielkość charakteryzująca stan zagęszczenia gruntu, określona wg wzoru: d I s ds gdzie: d - gęstość objętościowa szkieletu zagęszczonego gruntu, zgodnie z BN- 77/ [9], (Mg/m 3 ), ds - maksymalna gęstość objętościowa szkieletu gruntowego przy wilgotności optymalnej, zgodnie z PN-B-04481:1988 [2], służąca do oceny zagęszczenia gruntu w robotach ziemnych, (Mg/m 3 ) Wskaźnik różnoziarnistości - wielkość charakteryzująca zagęszczalność gruntów niespoistych, określona wg wzoru: d60 U d10 gdzie: d 60 - średnica oczek sita, przez które przechodzi 60% gruntu, (mm), d 10 - średnica oczek sita, przez które przechodzi 10% gruntu, (mm) Wskaźnik odkształcenia gruntu - wielkość charakteryzująca stan zagęszczenia gruntu, określona wg wzoru: E2 I0 E1 gdzie: E 1 - moduł odkształcenia gruntu oznaczony w pierwszym obciążeniu badanej warstwy zgodnie z PN-S-02205:1998 [4], E 2 - moduł odkształcenia gruntu oznaczony w powtórnym obciążeniu badanej warstwy zgodnie z PN-S-02205:1998 [4] Geosyntetyk - materiał stosowany w budownictwie drogowym, wytwarzany z wysoko polimeryzowanych włókien syntetycznych, w tym tworzyw termoplastycznych polietylenowych, polipropylenowych i poliestrowych, charakteryzujący się między innymi dużą wytrzymałością oraz wodoprzepuszczalnością, zgodny z PN-ISO10318:1993 [5], PN- EN-963:1999 [6]. Geosyntetyki obejmują: geotkaniny, geowłókniny, geodzianiny, georuszty, geosiatki, geokompozyty, geomembrany, zgodnie z wytycznymi IBDiM [13] Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w OST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w OST D-M Wymagania ogólne pkt 1.5.

22 2. materiały (grunty) 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w SST D-M Wymagania ogólne pkt Podział gruntów Podział gruntów pod względem wysadzinowości podaje tablica 1. Podział gruntów pod względem przydatności do budowy nasypów podano w SST D pkt Zasady wykorzystania gruntów Grunty uzyskane przy wykonywaniu wykopów powinny być przez Wykonawcę wykorzystane w maksymalnym stopniu do budowy nasypów. Grunty przydatne do budowy nasypów mogą być wywiezione poza teren budowy tylko wówczas, gdy stanowią nadmiar objętości robót ziemnych i za zezwoleniem Inżyniera. Jeżeli grunty przydatne, uzyskane przy wykonaniu wykopów, nie będąc nadmiarem objętości robót ziemnych, zostały za zgodą Inżyniera wywiezione przez Wykonawcę poza teren budowy z przeznaczeniem innym niż budowa nasypów lub wykonanie prac objętych kontraktem, Wykonawca jest zobowiązany do dostarczenia równoważnej objętości gruntów przydatnych ze źródeł własnych, zaakceptowanych przez Inżyniera. Grunty i materiały nieprzydatne do budowy nasypów, określone w OST D pkt 2.4, powinny być wywiezione przez Wykonawcę na odkład. Zapewnienie terenów na odkład należy do obowiązków Zamawiającego, o ile nie określono tego inaczej w kontrakcie. Inżynier może nakazać pozostawienie na terenie budowy gruntów, których czasowa nieprzydatność wynika jedynie z powodu zamarznięcia lub nadmiernej wilgotności Geosyntetyk Geosyntetyk powinien być materiałem odpornym na działanie wilgoci, środowiska agresywnego chemicznie i biologicznie oraz temperatury. Powinien być to materiał bez rozdarć, dziur i przerw ciągłości z dobrą przyczepnością do gruntu. Właściwości stosowanych geosyntetyków powinny być zgodne z PN-EN-963:1999 [6] i dokumentacją projektową. Geosyntetyk powinien posiadać aprobatę techniczna wydaną przez uprawnioną jednostkę. Tablica 1. Podział gruntów pod względem wysadzinowości wg PN-S-02205:1998 [4] Lp. Wyszczególnienie Jed- Grupy gruntów właściwości nostki niewysadzinowe wątpliwe wysadzinowe 1 Rodzaj gruntu rumosz niegliniasty żwir pospółka piasek gruby piasek średni piasek drobny żużel nierozpadowy 2 Zawartość cząstek 0,075 mm % piasek pylasty zwietrzel ina gliniasta rumosz gliniasty żwir gliniasty pospółka gliniasta mało wysadzinowe glina piasz- czysta zwięzła, glina zwięzła, glina pylasta zwięzła ił, ił piaszczys-ty, ił pylasty bardzo wysadzinowe piasek gliniasty pył, pył piasz-czysty glina piasz- czysta, glina, glina pylasta ił warwowy 15 od 15 do 30 30

23 0,02 mm 3 od 3 do Kapilarność bierna H kb m 1,0 1,0 1,0 4 Wskaźnik piaskowy WP 35 od 25 do sprzęt 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w SST D-M Wymagania ogólne pkt Sprzęt do robót ziemnych Wykonawca przystępujący do wykonania robót ziemnych powinien wykazać się możliwością korzystania z następującego sprzętu do: odspajania i wydobywania gruntów (narzędzia mechaniczne, młoty pneumatyczne, zrywarki, koparki, ładowarki, wiertarki mechaniczne itp.), jednoczesnego wydobywania i przemieszczania gruntów (spycharki, zgarniarki, równiarki, urządzenia do hydromechanizacji itp.), transportu mas ziemnych (samochody wywrotki, samochody skrzyniowe, taśmociągi itp.), sprzętu zagęszczającego (walce, ubijaki, płyty wibracyjne itp.) Sprzęt do przenoszenia i układania geosyntetyków Do przenoszenia i układania geosyntetyków Wykonawca powinien używać odpowiedniego sprzętu zalecanego przez producenta. Wykonawca nie powinien stosować sprzętu mogącego spowodować uszkodzenie układanego materiału. 4. transport 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w SST D-M Wymagania ogólne pkt Transport gruntów Wybór środków transportowych oraz metod transportu powinien być dostosowany do rodzaju gruntu (materiału), jego objętości, sposobu odspajania i załadunku oraz do odległości transportu. Wydajność środków transportowych powinna być ponadto dostosowana do wydajności sprzętu stosowanego do urabiania i wbudowania gruntu (materiału). Zwiększenie odległości transportu ponad wartości zatwierdzone nie może być podstawą roszczeń Wykonawcy, dotyczących dodatkowej zapłaty za transport, o ile zwiększone odległości nie zostały wcześniej zaakceptowane na piśmie przez Inżyniera Transport i składowanie geosyntetyków Wykonawca powinien zadbać, aby transport, przenoszenie, przechowywanie i zabezpieczanie geosyntetyków były wykonywane w sposób nie powodujący mechanicznych lub chemicznych ich uszkodzeń. Geosyntetyki wrażliwe na światło słoneczne powinny pozostawać zakryte w czasie od ich wyprodukowania do wbudowania. 5. wykonanie robót 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w SST D-M Wymagania ogólne pkt 5.

24 5.2. Dokładność wykonania wykopów i nasypów Odchylenie osi korpusu ziemnego, w wykopie lub nasypie, od osi projektowanej nie powinny być większe niż 10 cm. Różnica w stosunku do projektowanych rzędnych robót ziemnych nie może przekraczać + 1 cm i -3 cm. Szerokość górnej powierzchni korpusu nie może różnić się od szerokości projektowanej o więcej niż 10 cm, a krawędzie korony drogi nie powinny mieć wyraźnych załamań w planie. Pochylenie skarp nie powinno różnić się od projektowanego o więcej niż 10% jego wartości wyrażonej tangensem kąta. Maksymalne nierówności na powierzchni skarp nie powinny przekraczać 10 cm przy pomiarze łatą 3-metrową, albo powinny być spełnione inne wymagania dotyczące nierówności, wynikające ze sposobu umocnienia powierzchni skarpy. W gruntach skalistych wymagania, dotyczące równości powierzchni dna wykopu oraz pochylenia i równości skarp, powinny być określone w dokumentacji projektowej i SST Odwodnienia pasa robót ziemnych Niezależnie od budowy urządzeń, stanowiących elementy systemów odwadniających, ujętych w dokumentacji projektowej, Wykonawca powinien, o ile wymagają tego warunki terenowe, wykonać urządzenia, które zapewnią odprowadzenie wód gruntowych i opadowych poza obszar robót ziemnych tak, aby zabezpieczyć grunty przed przewilgoceniem i nawodnieniem. Wykonawca ma obowiązek takiego wykonywania wykopów i nasypów, aby powierzchniom gruntu nadawać w całym okresie trwania robót spadki, zapewniające prawidłowe odwodnienie. Jeżeli, wskutek zaniedbania Wykonawcy, grunty ulegną nawodnieniu, które spowoduje ich długotrwałą nieprzydatność, Wykonawca ma obowiązek usunięcia tych gruntów i zastąpienia ich gruntami przydatnymi na własny koszt bez jakichkolwiek dodatkowych opłat ze strony Zamawiającego za te czynności, jak również za dowieziony grunt. Odprowadzenie wód do istniejących zbiorników naturalnych i urządzeń odwadniających musi być poprzedzone uzgodnieniem z odpowiednimi instytucjami Odwodnienie wykopów Technologia wykonania wykopu musi umożliwiać jego prawidłowe odwodnienie w całym okresie trwania robót ziemnych. Wykonanie wykopów powinno postępować w kierunku podnoszenia się niwelety. W czasie robót ziemnych należy zachować odpowiedni spadek podłużny i nadać przekrojom poprzecznym spadki, umożliwiające szybki odpływ wód z wykopu. O ile w dokumentacji projektowej nie zawarto innego wymagania, spadek poprzeczny nie powinien być mniejszy niż 4% w przypadku gruntów spoistych i nie mniejszy niż 2% w przypadku gruntów niespoistych. Należy uwzględnić ewentualny wpływ kolejności i sposobu odspajania gruntów oraz terminów wykonywania innych robót na spełnienie wymagań dotyczących prawidłowego odwodnienia wykopu w czasie postępu robót ziemnych. Źródła wody, odsłonięte przy wykonywaniu wykopów, należy ująć w rowy i /lub dreny. Wody opadowe i gruntowe należy odprowadzić poza teren pasa robót ziemnych Rowy Rowy boczne oraz rowy stokowe powinny być wykonane zgodnie z dokumentacją projektową i SST. Szerokość dna i głębokość rowu nie mogą różnić się od wymiarów projektowanych o więcej niż 5 cm. Dokładność wykonania skarp rowów powinna być zgodna z określoną dla skarp wykopów w OST D Układanie geosyntetyków Geosyntetyki należy układać łącząc je na zakład zgodnie z dokumentacją projektową i SST. Jeżeli dokumentacja projektowa i SST nie podają inaczej, przylegające do siebie arkusze lub pasy geosyntetyków należy układać z zakładem (i kotwieniem) zgodnie z instrukcją producenta lub decyzją projektanta. W przypadku uszkodzenia geosyntetyku, należy w uzgodnieniu z Inżynierem, przykryć to uszkodzenie pasami geosyntetyku na długości i szerokości większej o 90 cm od obszaru uszkodzonego. Warstwa gruntu, na której przewiduje się ułożenie geosyntetyku powinna być równa i bez ostrych występów, mogących spowodować uszkodzenie geosyntetyku w czasie

25 układania lub pracy. Metoda układania powinna zapewnić przyleganie geosyntetyku do warstwy, na której jest układana, na całej jej powierzchni. Geosyntetyków nie należy naciągać lub powodować ich zawieszenia na wzgórkach (garbach) lub nad dołami. Nie dopuszcza się ruchu maszyn budowlanych bezpośrednio na ułożonych geosyntetykach. Należy je przykryć gruntem nasypowym niezwłocznie po ułożeniu. 6. kontrola jakości robót 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w SST D-M Wymagania ogólne pkt Badania i pomiary w czasie wykonywania robót ziemnych Sprawdzenie odwodnienia Sprawdzenie odwodnienia korpusu ziemnego polega na kontroli zgodności z wymaganiami specyfikacji określonymi w pkcie 5 oraz z dokumentacją projektową. Szczególną uwagę należy zwrócić na: - właściwe ujęcie i odprowadzenie wód opadowych, - właściwe ujęcie i odprowadzenie wysięków wodnych Sprawdzenie jakości wykonania robót Czynności wchodzące w zakres sprawdzenia jakości wykonania robót określono w pkcie 6 OST D , D oraz D Badania do odbioru korpusu ziemnego Częstotliwość oraz zakres badań i pomiarów Częstotliwość oraz zakres badań i pomiarów do odbioru korpusu ziemnego podaje tablica 2. Tablica 2. Częstotliwość oraz zakres badań i pomiarów wykonanych robót ziemnych Lp. Badana cecha Minimalna częstotliwość badań i pomiarów 1 Pomiar szerokości korpusu ziemnego Pomiar taśmą, szablonem, łatą o długości 3 m i poziomicą lub niwelatorem, w odstępach co 200 m na 2 Pomiar szerokości dna rowów prostych, w punktach głównych łuku, co 100 m na łukach o R 100 m co 50 m na łukach o R 100 m 3 Pomiar rzędnych oraz w miejscach, które budzą wątpliwości powierzchni korpusu ziemnego 4 Pomiar pochylenia skarp 5 Pomiar równości powierzchni korpusu 6 Pomiar równości skarp 7 Pomiar spadku podłużnego Pomiar niwelatorem rzędnych w odstępach co 200 m powierzchni korpusu lub dna oraz w punktach wątpliwych rowu 8 Badanie zagęszczenia gruntu Wskaźnik zagęszczenia określać dla każdej ułożonej warstwy lecz nie rzadziej niż w trzech punktach na 1000 m 2 warstwy Szerokość korpusu ziemnego Szerokość korpusu ziemnego nie może różnić się od szerokości projektowanej o więcej niż 10 cm Szerokość dna rowów Szerokość dna rowów nie może różnić się od szerokości projektowanej o więcej niż 5 cm.

26 Rzędne korony korpusu ziemnego Rzędne korony korpusu ziemnego nie mogą różnić się od rzędnych projektowanych o więcej niż -3 cm lub +1 cm Pochylenie skarp Pochylenie skarp nie może różnić się od pochylenia projektowanego o więcej niż 10% wartości pochylenia wyrażonego tangensem kąta Równość korony korpusu Nierówności powierzchni korpusu ziemnego mierzone łatą 3-metrową, nie mogą przekraczać 3 cm Równość skarp Nierówności skarp, mierzone łatą 3-metrową, nie mogą przekraczać 10 cm Spadek podłużny korony korpusu lub dna rowu Spadek podłużny powierzchni korpusu ziemnego lub dna rowu, sprawdzony przez pomiar niwelatorem rzędnych wysokościowych, nie może dawać różnic, w stosunku do rzędnych projektowanych, większych niż -3 cm lub +1 cm Zagęszczenie gruntu Wskaźnik zagęszczenia gruntu określony zgodnie z BN-77/ [9] powinien być zgodny z założonym dla odpowiedniej kategorii ruchu. W przypadku gruntów dla których nie można określić wskaźnika zagęszczenia należy określić wskaźnik odkształcenia I 0, zgodnie z normą PN-S-02205:1998 [4] Badania geosyntetyków Przed zastosowaniem geosyntetyków w robotach ziemnych, Wykonawca powinien przedstawić Inżynierowi świadectwa stwierdzające, iż zastosowany geosyntetyk odpowiada wymaganiom norm, aprobaty technicznej i zachowa swoje właściwości w kontakcie z materiałami, które będzie oddzielać lub wzmacniać przez okres czasu nie krótszy od podanego w dokumentacji projektowej i SST Zasady postępowania z wadliwie wykonanymi robotami Wszystkie materiały nie spełniające wymagań podanych w odpowiednich punktach specyfikacji, zostaną odrzucone. Jeśli materiały nie spełniające wymagań zostaną wbudowane lub zastosowane, to na polecenie Inżyniera Wykonawca wymieni je na właściwe, na własny koszt. Wszystkie roboty, które wykazują większe odchylenia cech od określonych w punktach 5 i 6 specyfikacji powinny być ponownie wykonane przez Wykonawcę na jego koszt. Na pisemne wystąpienie Wykonawcy, Inżynier może uznać wadę za nie mającą zasadniczego wpływu na cechy eksploatacyjne drogi i ustali zakres i wielkość potrąceń za obniżoną jakość. 7. obmiar robót 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST D-M Wymagania ogólne pkt Obmiar robót ziemnych Jednostka obmiarową jest m 3 (metr sześcienny) wykonanych robót ziemnych. 8. odbiór robót Ogólne zasady odbioru robót podano w SST D-M Wymagania ogólne pkt 8.

27 Roboty ziemne uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne. 9. podstawa płatności Ogólne ustalenia dotyczące podstawy płatności podano w SST D-M Wymagania ogólne pkt 9.Zakres czynności objętych ceną jednostkową podano w SST D , D oraz D pkt 9. Zakres robót koryta 15,78m3 +3,37m3 wykopy-81,9m3 zasypanie wykopów-61,9m3 odwóz ziemi zmagazynowanej-20,0m3 10. przepisy związane Normy 1. PN-B-02480:1986 Grunty budowlane. Określenia. Symbole. Podział i opis gruntów 2. PN-B-04481:1988 Grunty budowlane. Badania próbek gruntów 3. PN-B-04493:1960 Grunty budowlane. Oznaczanie kapilarności biernej 4. PN-S-02205:1998 Drogi samochodowe. Roboty ziemne. Wymagania i badania 5. PN-ISO10318:1993 Geotekstylia Terminologia 6. PN-EN-963:1999 Geotekstylia i wyroby pokrewne 7. BN-64/ Drogi samochodowe. Oznaczenie wskaźnika piaskowego 8. BN-64/ Drogi samochodowe. Oznaczenie modułu odkształcenia nawierzchni podatnych i podłoża przez obciążenie płytą 9. BN-77/ Oznaczenie wskaźnika zagęszczenia gruntu Inne dokumenty 10. Wykonanie i odbiór robót ziemnych dla dróg szybkiego ruchu, IBDiM, Warszawa Instrukcja badań podłoża gruntowego budowli drogowych i mostowych, GDDP,Warszawa Katalog typowych konstrukcji nawierzchni podatnych i półsztywnych, IBDiM, Warszawa Wytyczne wzmacniania podłoża gruntowego w budownictwie drogowym, IBDiM, Warszawa 2002.

28 SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE 1. WSTĘP D KANALIZACJA DESZCZOWA NAJWAŻNIEJSZE OZNACZENIA I SKRÓTY OST SST - ogólna specyfikacja techniczna - szczegółowa specyfikacja techniczna 1.1. Przedmiot SST Przedmiotem niniejszej ogólnej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru robót związanych z budową kanalizacji deszczowej Zakres stosowania SST Szczegółowa specyfikacja techniczna (SST) stanowi jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach Modernizacja chodnika przy drodze powiatowej nr 1352P Przybychowo Ruda -polegająca na przebudowie chodnika w miejscowości Skrzetusz Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem kanalizacji deszczowej przy budowie, modernizacji i remontach dróg Określenia podstawowe Kanalizacja deszczowa - sieć kanalizacyjna zewnętrzna przeznaczona do odprowadzania ścieków opadowych Kanały Kanał - liniowa budowla przeznaczona do grawitacyjnego odprowadzania ścieków Kanał deszczowy - kanał przeznaczony do odprowadzania ścieków opadowych Przykanalik - kanał przeznaczony do połączenia wpustu deszczowego z siecią kanalizacji deszczowej Kanał zbiorczy - kanał przeznaczony do zbierania ścieków z co najmniej dwóch kanałów bocznych Kolektor główny - kanał przeznaczony do zbierania ścieków z kanałów oraz kanałów zbiorczych i odprowadzenia ich do odbiornika Kanał nieprzełazowy - kanał zamknięty o wysokości wewnętrznej mniejszej niż 1,0 m Kanał przełazowy - kanał zamknięty o wysokości wewnętrznej równej lub większej niż 1,0 m Urządzenia (elementy) uzbrojenia sieci Studzienka kanalizacyjna - studzienka rewizyjna - na kanale nieprzełazowym przeznaczona do kontroli i prawidłowej eksploatacji kanałów Studzienka przelotowa - studzienka kanalizacyjna zlokalizowana na załamaniach osi kanału w planie, na załamaniach spadku kanału oraz na odcinkach prostych Studzienka połączeniowa - studzienka kanalizacyjna przeznaczona do łączenia co najmniej dwóch kanałów dopływowych w jeden kanał odpływowy.

29 Studzienka kaskadowa (spadowa) - studzienka kanalizacyjna mająca dodatkowy przewód pionowy umożliwiający wytrącenie nadmiaru energii ścieków, spływających z wyżej położonego kanału dopływowego do niżej położonego kanału odpływowego Studzienka bezwłazowa - ślepa - studzienka kanalizacyjna przykryta stropem bez otworu włazowego, spełniająca funkcje studzienki połączeniowej Komora kanalizacyjna - komora rewizyjna na kanale przełazowym przeznaczona do kontroli i prawidłowej eksploatacji kanałów Komora połączeniowa - komora kanalizacyjna przeznaczona do łączenia co najmniej dwóch kanałów dopływowych w jeden kanał odpływowy Komora spadowa (kaskadowa) - komora mająca pochylnię i zagłębienie dna umożliwiające wytrącenie nadmiaru energii ścieków spływających z wyżej położonego kanału dopływowego Wylot ścieków - element na końcu kanału odprowadzającego ścieki do odbiornika Przejście syfonowe - jeden lub więcej zamkniętych przewodów kanalizacyjnych z rur żeliwnych, stalowych lub żelbetowych pracujących pod ciśnieniem, przeznaczonych do przepływu ścieków pod przeszkodą na trasie kanału Zbiornik retencyjny - obiekt budowlany na sieci kanalizacyjnej przeznaczony do okresowego zatrzymania części ścieków opadowych i zredukowania maksymalnego natężenia przepływu Przepompownia ścieków - obiekt budowlany wyposażony w zespoły pompowe, instalacje i pomocnicze urządzenia techniczne, przeznaczone do przepompowywania ścieków z poziomu niższego na wyższy Wpust deszczowy - urządzenie do odbioru ścieków opadowych, spływających do kanału z utwardzonych powierzchni terenu Elementy studzienek i komór Komora robocza - zasadnicza część studzienki lub komory przeznaczona do czynności eksploatacyjnych. Wysokość komory roboczej jest to odległość pomiędzy rzędną dolnej powierzchni płyty lub innego elementu przykrycia studzienki lub komory, a rzędną spocznika Komin włazowy - szyb połączeniowy komory roboczej z powierzchnią ziemi, przeznaczony do zejścia obsługi do komory roboczej Płyta przykrycia studzienki lub komory - płyta przykrywająca komorę roboczą Właz kanałowy - element żeliwny przeznaczony do przykrycia podziemnych studzienek rewizyjnych lub komór kanalizacyjnych, umożliwiający dostęp do urządzeń kanalizacyjnych Kineta - wyprofilowany rowek w dnie studzienki, przeznaczony do przepływu w nim ścieków Spocznik - element dna studzienki lub komory kanalizacyjnej pomiędzy kinetą a ścianą komory roboczej Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w OST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w SST D-M Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano w SST D-M Wymagania ogólne pkt 2.

30 Stosować należy wyroby budowlane wprowadzone do obrotu zgodnie z ustawą o wyrobach budowlanych [26] Rury kanałowe Rury kamionkowe Rury kamionkowe średnicy 0,20 m, zgodne z PN-EN 295 [4], są stosowane głównie do budowy przykanalików Rury betonowe Rury betonowe ze stopką i bez stopki o średnicy od 0,20 m do 1,0 m, zgodne z BN-83/ [18] Rury żelbetowe kielichowe Wipro Rury o średnicy od 0,2 m do 2,0 m, zgodne z BN-86/ [17] Rury żeliwne kielichowe ciśnieniowe Rury żeliwne kielichowe ciśnieniowe o średnicy od 0,2 m do 1,0 m, zgodne z PN- H [15] Rury z żywic poliestrowych wzmacnianych włóknem szklanym CFW 1 -GRP o średnicy od 0,1 do 4,0m, zgodne z PN-EN 1115 [5], 2.3. Studzienki kanalizacyjne Komora robocza Komora robocza studzienki (powyżej wejścia kanałów) powinna być wykonana z: kręgów betonowych lub żelbetowych odpowiadających wymaganiom BN- 86/ [19], muru cegły kanalizacyjnej odpowiadającej wymaganiom PN-B [7] rur CFW-GRP jako konstrukcja zintegrowana z kanałem głównym i kanałami dolotowymi oraz drabinką złazową, zgodna z aprobatą techniczną nadaną przez jednostkę upoważnioną do ich wydawania [28]. Komora robocza poniżej wejścia kanałów powinna być wykonana jako monolit z betonu określonego w dokumentacji projektowej, np. klasy B30, wodoszczelności W-8, mrozoodporności F-100 wg PN-B [9] lub alternatywnie z cegły kanalizacyjnej Komin włazowy Komin włazowy powinien być wykonany z: kręgów betonowych lub żelbetowych o średnicy 0,80 m odpowiadających wymaganiom BN-86/ [19], rur CFW-GRP o średnicy od 0,8 1,6m zgodne z PN-EN 1115 [5] Dno studzienki Dno studzienki wykonuje się jako monolit z betonu hydrotechnicznego o właściwościach podanych w dokumentacji projektowej Włazy kanałowe Włazy kanałowe należy wykonywać jako: włazy żeliwne typu ciężkiego odpowiadające wymaganiom PN-EN 124 [1] umieszczane w korpusie drogi, włazy żeliwne typu lekkiego odpowiadające wymaganiom PN-EN 124 [1] umieszczane poza korpusem drogi Stopnie złazowe Stopnie złazowe żeliwne odpowiadające wymaganiom PN-EN [8] Materiały dla komór przelotowych połączeniowych i kaskadowych Komora robocza 1 CFW- Continuous filament winding

31 Komora robocza z płytą stropową i dnem może być wykonana jako żelbetowa wraz z domieszkami uszczelniającymi lub z cegły kanalizacyjnej wg indywidualnej dokumentacji projektowej Komin włazowy Komin włazowy wykonuje się z kręgów betonowych lub żelbetowych o średnicy 0,8 m odpowiadających wymaganiom BN-86/ [19] Właz kanałowy Według pkt Studzienki bezwłazowe - ślepe Komora połączeniowa Komorę połączeniową (ściany) wykonuje się z betonu hydrotechnicznego odpowiadającego wymaganiom PN-EN [3] w zastosowaniach przyszłościowych, a tymczasowo PN-B [9] lub z cegły kanalizacyjnej odpowiadającej wymaganiom PN- B [13] Płyta pokrywowa Jeżeli dokumentacja projektowa lub SST nie ustala inaczej, to płytę pokrywową stanowi prefabrykat wg Katalogu powtarzalnych elementów drogowych [23] Płyta denna Płytę denną wykonuje się z betonu hydrotechnicznego o właściwościach podanych w dokumentacji projektowej Studzienki ściekowe Wpusty uliczne żeliwne Wpusty uliczne żeliwne powinny odpowiadać wymaganiom PN-EN 124 [1] Kręgi betonowe prefabrykowane Na studzienki ściekowe stosowane są prefabrykowane kręgi betonowe o średnicy 50 cm, wysokości 30 cm lub 60 cm, z betonu klasy C 20/25, wg KB (6) [22] Pierścienie żelbetowe prefabrykowane Pierścienie żelbetowe prefabrykowane o średnicy 65 cm powinny być wykonane z betonu wibrowanego klasy C 16/20 zbrojonego stalą StOS Płyty żelbetowe prefabrykowane Płyty żelbetowe prefabrykowane powinny mieć grubość 11 cm i być wykonane z betonu wibrowanego klasy C 16/20 zbrojonego stalą StOS Płyty fundamentowe zbrojone Płyty fundamentowe zbrojone powinny posiadać grubość 15 cm i być wykonane z betonu klasy C 12/ Kruszywo na podsypkę Podsypka może być wykonana z tłucznia lub żwiru. Użyty materiał na podsypkę powinien odpowiadać wymaganiom stosownych norm, np. PN-B [10], PN-EN [7], PN-EN [6] Beton Cement Kruszywo Do betonu należy zastosować cement 32,5 lub 42,5 wg PN-EN [2]. Do betonu należy zastosować kruszywo zgodne z normą PN-B [10]. Marka kruszywa nie może być niższa niż klasa betonu (np. B-30 marka min. 30, B-20 marka min. 20) Beton hydrotechniczny

32 Beton hydrotechniczny C12/15 i C16/20 powinien odpowiadać wymaganiom PN- EN [3] w zastosowaniach przyszłościowych, a tymczasowo PN-B [9] Zaprawa cementowa Zaprawa cementowa powinna odpowiadać wymaganiom PN B [16] Składowanie materiałów Rury kanałowe Rury można składować na otwartej przestrzeni, układając je w pozycji leżącej jedno- lub wielowarstwowo, albo w pozycji stojącej. Powierzchnia składowania powinna być utwardzona i zabezpieczona przed gromadzeniem się wód opadowych. W przypadku składowania poziomego pierwszą warstwę rur należy ułożyć na podkładach drewnianych. Podobnie na podkładach drewnianych należy układać wyroby w pozycji stojącej i jeżeli powierzchnia składowania nie odpowiada ww. wymaganiom. Wykonawca jest zobowiązany układać rury według poszczególnych grup, wielkości i gatunków w sposób zapewniający stateczność oraz umożliwiający dostęp do poszczególnych stosów lub pojedynczych rur Kręgi Kręgi można składować na powierzchni nieutwardzonej pod warunkiem, że nacisk kręgów przekazywany na grunt nie przekracza 0,5 MPa. Przy składowaniu wyrobów w pozycji wbudowania wysokość składowania nie powinna przekraczać 1,8 m. Składowanie powinno umożliwiać dostęp do poszczególnych stosów wyrobów lub pojedynczych kręgów Cegła kanalizacyjna Cegła kanalizacyjna może być składowana na otwartej przestrzeni, na powierzchni utwardzonej z odpowiednimi spadkami umożliwiającymi odprowadzenie wód opadowych. Cegły w miejscu składowania powinny być ułożone w sposób uporządkowany, zapewniający łatwość przeliczenia. Cegły powinny być ułożone w jednostkach ładunkowych lub luzem w stosach albo pryzmach. Jednostki ładunkowe mogą być ułożone jedne na drugich maksymalnie w 3 warstwach, o łącznej wysokości nie przekraczającej 3,0 m. Przy składowaniu cegieł luzem maksymalna wysokość stosów i pryzm nie powinna przekraczać 2,2 m Włazy kanałowe i stopnie Włazy kanałowe i stopnie powinny być składowane z dala od substancji działających korodująco. Włazy powinny być posegregowane wg klas. Powierzchnia składowania powinna być utwardzona i odwodniona Wpusty żeliwne Skrzynki lub ramki wpustów mogą być składowane na otwartej przestrzeni, na paletach w stosach o wysokości maksimum 1,5 m Kruszywo Kruszywo należy składować na utwardzonym i odwodnionym podłożu w sposób zabezpieczający je przed zanieczyszczeniem i zmieszaniem z innymi rodzajami i frakcjami kruszyw. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w OST D-M Wymagania ogólne pkt Sprzęt do wykonania kanalizacji deszczowej Wykonawca przystępujący do wykonania kanalizacji deszczowej powinien wykazać się możliwością korzystania z następującego sprzętu: żurawi budowlanych samochodowych, koparek przedsiębiernych,

33 spycharek kołowych lub gąsienicowych, sprzętu do zagęszczania gruntu, wciągarek mechanicznych, beczkowozów. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w SST D-M Wymagania ogólne pkt Transport rur kanałowych Rury, zarówno kamionkowe jak i betonowe, mogą być przewożone dowolnymi środkami transportu w sposób zabezpieczający je przed uszkodzeniem lub zniszczeniem. Wykonawca zapewni przewóz rur w pozycji poziomej wzdłuż środka transportu, z wyjątkiem rur betonowych o stosunku średnicy nominalnej do długości, większej niż 1,0 m, które należy przewozić w pozycji pionowej i tylko w jednej warstwie. Wykonawca zabezpieczy wyroby przewożone w pozycji poziomej przed przesuwaniem i przetaczaniem pod wpływem sił bezwładności występujących w czasie ruchu pojazdów. Przy wielowarstwowym układaniu rur górna warstwa nie może przewyższać ścian środka transportu o więcej niż 1/3 średnicy zewnętrznej wyrobu (rury kamionkowe nie wyżej niż 2 m). Pierwszą warstwę rur kielichowych należy układać na podkładach drewnianych, zaś poszczególne warstwy w miejscach stykania się wyrobów należy przekładać materiałem wyściółkowym (o grubości warstwy od 2 do 4 cm po ugnieceniu) Transport kręgów Transport kręgów powinien odbywać się samochodami w pozycji wbudowania lub prostopadle do pozycji wbudowania. Dla zabezpieczenia przed uszkodzeniem przewożonych elementów, Wykonawca dokona ich usztywnienia przez zastosowanie przekładek, rozporów i klinów z drewna, gumy lub innych odpowiednich materiałów. Podnoszenie i opuszczanie kręgów o średnicach 1,2 m i 1,4 m należy wykonywać za pomocą minimum trzech lin zawiesia rozmieszczonych równomiernie na obwodzie prefabrykatu Transport cegły kanalizacyjnej Cegła kanalizacyjna może być przewożona dowolnymi środkami transportu w jednostkach ładunkowych lub luzem. Jednostki ładunkowe należy układać na środkach transportu samochodowego w jednej warstwie. Cegły transportowane luzem należy układać na środkach przewozowych ściśle jedne obok drugich, w jednakowej liczbie warstw na powierzchni środka transportu. Wysokość ładunku nie powinna przekraczać wysokości burt. Cegły luzem mogą być przewożone środkami transportu samochodowego pod warunkiem stosowania opinek. Załadunek i wyładunek cegły w jednostkach ładunkowych powinien się odbywać mechanicznie za pomocą urządzeń wyposażonych w osprzęt kleszczowy, widłowy lub chwytakowy. Załadunek i wyładunek wyrobów przewożonych luzem powinien odbywać się ręcznie przy użyciu przyrządów pomocniczych Transport włazów kanałowych Włazy kanałowe mogą być transportowane dowolnymi środkami transportu w sposób zabezpieczony przed przemieszczaniem i uszkodzeniem. Włazy typu ciężkiego mogą być przewożone luzem, natomiast typu lekkiego należy układać na paletach po 10 szt. i łączyć taśmą stalową Transport wpustów żeliwnych Skrzynki lub ramki wpustów mogą być przewożone dowolnymi środkami transportu w sposób zabezpieczony przed przesuwaniem się podczas transportu Transport mieszanki betonowej Do przewozu mieszanki betonowej Wykonawca zapewni takie środki transportowe, które nie spowodują segregacji składników, zmiany składu mieszanki,

34 zanieczyszczenia mieszanki i obniżenia temperatury przekraczającej granicę określoną w wymaganiach technologicznych Transport kruszyw Kruszywa mogą być przewożone dowolnymi środkami transportu, w sposób zabezpieczający je przed zanieczyszczeniem i nadmiernym zawilgoceniem Transport cementu i jego przechowywanie Transport cementu i przechowywanie powinny być zgodne z BN-88/ [20]. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w SST D-M Wymagania ogólne pkt Roboty przygotowawcze Przed przystąpieniem do robót Wykonawca dokona ich wytyczenia i trwale oznaczy je w terenie za pomocą kołków osiowych, kołków świadków i kołków krawędziowych. W przypadku niedostatecznej ilości reperów stałych, Wykonawca wbuduje repery tymczasowe (z rzędnymi sprawdzonymi przez służby geodezyjne), a szkice sytuacyjne reperów i ich rzędne przekaże Inżynierowi Roboty ziemne Wykopy należy wykonać jako wykopy otwarte obudowane. Metody wykonania robót - wykopu (ręcznie lub mechanicznie) powinny być dostosowane do głębokości wykopu, danych geotechnicznych oraz posiadanego sprzętu mechanicznego. Szerokość wykopu uwarunkowana jest zewnętrznymi wymiarami kanału, do których dodaje się obustronnie 0,4 m jako zapas potrzebny na deskowanie ścian i uszczelnienie styków. Deskowanie ścian należy prowadzić w miarę jego głębienia. Wydobyty grunt z wykopu powinien być wywieziony przez Wykonawcę na odkład. Dno wykopu powinno być równe i wykonane ze spadkiem ustalonym w dokumentacji projektowej, przy czym dno wykopu Wykonawca wykona na poziomie wyższym od rzędnej projektowanej o 0,20 m. Zdjęcie pozostawionej warstwy 0,20 m gruntu powinno być wykonane bezpośrednio przed ułożeniem przewodów rurowych. Zdjęcie tej warstwy Wykonawca wykona ręcznie lub w sposób uzgodniony z Inżynierem. W gruntach skalistych dno wykopu powinno być wykonane od 0,10 do 0,15 m głębiej od projektowanego poziomu dna Przygotowanie podłoża W gruntach suchych piaszczystych, żwirowo-piaszczystych i piaszczystogliniastych podłożem jest grunt naturalny o nienaruszonej strukturze dna wykopu. W gruntach nawodnionych (odwadnianych w trakcie robót) podłoże należy wykonać z warstwy tłucznia lub żwiru z piaskiem o grubości od 15 do 20 cm łącznie z ułożonymi sączkami odwadniającymi. Dla przewodów o średnicy powyżej 0,50 m, na warstwie odwadniającej należy wykonać fundament betonowy 2, zgodnie z dokumentacją projektową lub SST. W gruntach skalistych gliniastych lub stanowiących zbite iły należy wykonać podłoże z pospółki, żwiru lub tłucznia o grubości od 15 do 20 cm. Dla przewodów o średnicy powyżej 0,50 m należy wykonać fundament betonowy 2 zgodnie z dokumentacją projektową lub SST. Zagęszczenie podłoża powinno być zgodne z określonym w SST Roboty montażowe Jeżeli dokumentacja projektowa nie stanowi inaczej, to spadki i głębokość posadowienia rurociągu powinny spełniać poniższe warunki: najmniejsze spadki kanałów powinny zapewnić dopuszczalne minimalne prędkości przepływu, tj. od 0,6 do 0,8 m/s. Spadki te nie mogą być jednak mniejsze: dla kanałów o średnicy do 0,4 m - 3, dla kanałów i kolektorów przelotowych - 1 (wyjątkowo dopuszcza się spadek 0,5 ). 2 Nie dotyczy rur CFW GRP

35 Największe dopuszczalne spadki wynikają z ograniczenia maksymalnych prędkości przepływu (dla rur betonowych, CFW GRP i ceramicznych 3 m/s, zaś dla rur żelbetowych 5 m/s). głębokość posadowienia powinna wynosić w zależności od stref przemarzania gruntów, od 1,0 do 1,3 m (zgodnie z Dziennikiem Budownictwa nr 1 z ). Przy mniejszych zagłębieniach zachodzi konieczność odpowiedniego ocieplenia kanału. Ponadto należy dążyć do tego, aby zagłębienie kanału na końcówce sieci wynosiło minimum 2,5 m w celu zapewnienia możliwości ewentualnego skanalizowania obiektów położonych przy tym kanale Rury kanałowe Rury kanałowe typu Wipro układa się zgodnie z Tymczasową instrukcją projektowania i budowy przewodów kanalizacyjnych z rur Wipro [24]. Rury ułożone w wykopie na znacznych głębokościach (ponad 6 m) oraz znacznie obciążone, w celu zwiększenia wytrzymałości powinny być wzmocnione zgodnie z dokumentacją projektową. Poszczególne ułożone rury powinny być unieruchomione przez obsypanie piaskiem pośrodku długości rury i mocno podbite, aby rura nie zmieniła położenia do czasu wykonania uszczelnienia złączy. Uszczelnienia złączy rur kanałowych można wykonać: sznurem konopnym smołowanym i kitem bitumicznym w przypadku stosowania rur kamionkowych średnicy 0,20 m, zaprawą cementową 1:2 lub 1:3 i dodatkowo opaskami betonowymi lub żelbetowymi w przypadku uszczelniania rur betonowych o średnicy od 0,20 do 1,0 m, specjalnymi fabrycznymi pierścieniami gumowymi lub według rozwiązań indywidualnych zaakceptowanych przez Inżyniera w przypadku stosowania rur Wipro, sznurem konopnym i folią aluminiową przy stosowaniu rur żeliwnych kielichowych ciśnieniowych średnicy od 0,2 do1,0 m. Połączenia kanałów stosować należy zawsze w studzience lub w komorze (kanały o średnicy do 0,3 m można łączyć na wpust lub poprzez studzienkę krytą - ślepą). Kąt zawarty między osiami kanałów dopływowego i odpływowego - zbiorczego powinien zawierać się w granicach od 45 do 90 o. Rury należy układać w temperaturze powyżej 0 o C, a wszelkiego rodzaju betonowania wykonywać w temperaturze nie mniejszej niż +8 o C. Przed zakończeniem dnia roboczego bądź przed zejściem z budowy należy zabezpieczyć końce ułożonego kanału przed zamuleniem Przykanaliki Jeżeli dokumentacja projektowa nie stanowi inaczej to przy wykonywaniu przykanalików należy przestrzegać następujących zasad: trasa przykanalika powinna być prosta, bez załamań w planie i pionie (z wyjątkiem łuków dla podłączenia do wpustu bocznego w kanale lub do syfonu przy podłączeniach do kanału ogólnospławnego), minimalny przekrój przewodu przykanalika powinien wynosić 0,20 m (dla pojedynczych wpustów i przykanalików nie dłuższych niż 12 m można stosować średnicę 0,15 m), długość przykanalika od studzienki ściekowej (wpustu ulicznego) do kanału lub studzienki rewizyjnej połączeniowej nie powinna przekraczać 24 m, włączenie przykanalika do kanału może być wykonane za pośrednictwem studzienki rewizyjnej, studzienki krytej (tzw. ślepej) lub wpustu bocznego, spadki przykanalików powinny wynosić od min. 20 do max. 400 z tym, że przy spadkach większych od 250 należy stosować rury żeliwne, kierunek trasy przykanalika powinien być zgodny z kierunkiem spadku kanału zbiorczego, włączenie przykanalika do kanału powinno być wykonane pod kątem min. 45 o, max. 90 o (optymalnym 60 o ), włączenie przykanalika do kanału poprzez studzienkę połączeniową należy dokonywać tak, aby wysokość spadku przykanalika nad podłogą studzienki wynosiła max.

36 50,0 cm. W przypadku konieczności włączenia przykanalika na wysokości większej należy stosować przepady (kaskady) umieszczone na zewnątrz poza ścianką studzienki, włączenia przykanalików z dwóch stron do kanału zbiorczego poprzez wpusty boczne powinny być usytuowane w odległości min. 1,0 m od siebie Studzienki kanalizacyjne Jeżeli dokumentacja projektowa nie stanowi inaczej, to należy przestrzegać następujących zasad: Najmniejsze wymiary studzienek rewizyjnych kołowych powinny być zgodne ze średnicami określonymi w tablicy 1. Tablica 1. Najmniejsze wymiary studzienek rewizyjnych kołowych Średnica przewodu odprowadzającego (m) 0,20 0,25 0,30 0,40 0,50 Minimalna średnica studzienki rewizyjnej kołowej (m) spadowejkaskadowej przelotowej połączeniowej 1,20 1,40 1,40 1,40 0,60 Jeżeli dokumentacja projektowa nie stanowi inaczej, to przy wykonywaniu studzienek kanalizacyjnych należy przestrzegać następujących zasad: studzienki przelotowe powinny być lokalizowane na odcinkach prostych kanałów w odpowiednich odległościach (max. 50 m przy średnicach kanału do 0,50 m i 70 m przy średnicach powyżej 0,50 m) lub na zmianie kierunku kanału, studzienki połączeniowe powinny być lokalizowane na połączeniu jednego lub dwóch kanałów bocznych, wszystkie kanały w studzienkach należy łączyć oś w oś (w studzienkach krytych), studzienki należy wykonywać na uprzednio wzmocnionym (warstwą tłucznia lub żwiru) dnie wykopu i przygotowanym fundamencie betonowym, studzienki wykonywać należy zasadniczo w wykopie szerokoprzestrzennym. Natomiast w trudnych warunkach gruntowych (przy występowaniu wody gruntowej, kurzawki itp.) w wykopie wzmocnionym, w przypadku gdy różnica rzędnych dna kanałów w studzience przekracza 0,50 m należy stosować studzienki spadowe-kaskadowe, studzienki kaskadowe zlokalizowane na kanałach o średnicy powyżej 0,40 m powinny mieć przelew o kształcie i wymiarach uzasadnionych obliczeniami hydraulicznymi. Natomiast studzienki zlokalizowane na kanałach o średnicy do 0,40 m włącznie powinny mieć spad w postaci rury pionowej usytuowanej na zewnątrz studzienki. Różnica poziomów przy tym rozwiązaniu nie powinna przekraczać 4,0 m. Sposób wykonania studzienek (przelotowych, połączeniowych i kaskadowych) przedstawiony jest w Katalogu budownictwa oznaczonego symbolem KB (7, 6, 8) [22], a ponadto w Katalogu powtarzalnych elementów drogowych opracowanym przez Transprojekt Warszawa [23]. Studzienki rewizyjne składają się z następujących części: 1,20 1,20 komory roboczej, komina włazowego, dna studzienki, włazu kanałowego, stopni złazowych. Komora robocza powinna mieć wysokość minimum 2,0 m. W przypadku studzienek płytkich (kiedy głębokość ułożenia kanału oraz warunki ukształtowania terenu nie pozwalają zapewnić ww. wysokości) dopuszcza się wysokość komory roboczej mniejszą niż 2,0 m. Przejścia rur kanalizacyjnych przez ściany komory należy obudować i uszczelnić materiałem plastycznym lub elastomerowym ustalonym w dokumentacji projektowej. Komin włazowy powinien być wykonany z kręgów betonowych lub żelbetowych o średnicy 0,80 m wg BN-86/ [19]. Posadowienie komina należy wykonać na

37 płycie żelbetowej przejściowej (lub rzadziej na kręgu stożkowym) w takim miejscu, aby pokrywa włazu znajdowała się nad spocznikiem o największej powierzchni. Studzienki płytkie mogą być wykonane bez kominów włazowych, wówczas bezpośrednio na komorze roboczej należy umieścić płytę pokrywową, a na niej skrzynkę włazową wg PN-EN 124 [1]. Dno studzienki należy wykonać na mokro w formie płyty dennej z wyprofilowaną kinetą. Kineta w dolnej części (do wysokości równej połowie średnicy kanału) powinna mieć przekrój zgodny z przekrojem kanału, a powyżej przedłużony pionowymi ściankami do poziomu maksymalnego napełnienia kanału. Przy zmianie kierunku trasy kanału kineta powinna mieć kształt łuku stycznego do kierunku kanału, natomiast w przypadku zmiany średnicy kanału powinna ona stanowić przejście z jednego wymiaru w drugi. Dno studzienki powinno mieć spadek co najmniej 3 w kierunku kinety. Studzienki usytuowane w korpusach drogi (lub innych miejscach narażonych na obciążenia dynamiczne) powinny mieć właz typu ciężkiego wg PN-EN 124 [1]. W innych przypadkach można stosować włazy typu lekkiego wg PN-EN 124 [1]. Poziom włazu w powierzchni utwardzonej powinien być z nią równy, natomiast w trawnikach i zieleńcach górna krawędź włazu powinna znajdować się na wysokości min. 8 cm ponad poziomem terenu. W ścianie komory roboczej oraz komina włazowego należy zamontować mijankowo stopnie złazowe w dwóch rzędach, w odległościach pionowych 0,30 m i w odległości poziomej osi stopni 0,30 m Komory przelotowe i połączeniowe Dla kanałów o średnicy 0,8 m i większych należy stosować komory przelotowe i połączeniowe projektowane indywidualnie, złożone z następujących części: komory roboczej, płyty stropowej nad komorą, komina włazowego średnicy 0,8 m, płyty pod właz, włazu typu ciężkiego średnicy 0,6 m. Podstawowe wymagania dla komór roboczych: wysokość mierzona od półki-spocznika do płyty stropowej powinna wynosić od 1,80 do 2,0 m, długość mierzona wzdłuż przepływu min. 1,20 m, szerokość należy przyjmować jako równą: szerokość kanału zbiorczego plus szerokość półek po obu stronach kanału; minimalny wymiar półki po stronie włazu powinien wynosić 0,50 m, zaś po stronie przeciwnej 0,30 m, wymiary w planie dla komór połączeniowych uzależnione są ponadto od wielkości kanałów i od promieni kinet, które należy przyjmować dla kanałów bocznych o przekroju do 0,40 m równe 0,75 m, a ponad 0,40 m - równe 1,50 m. Komory przelotowe powinny być lokalizowane na odcinkach prostych kanałów w odległościach do 100 m oraz przy zmianie kierunku kanału. Komory połączeniowe powinny być zlokalizowane na połączeniu jednego lub dwóch kanałów bocznych. Wykonanie połączenia kanałów, komina włazowego i kinet podano w pkt Komory kaskadowe Komory kaskadowe stosuje się na połączeniach kanałów o średnicy od 0,60 m, przy dużych różnicach poziomów w celu uniknięcia przekroczenia dopuszczalnych spadków (i prędkości wody) oraz nieekonomicznego zagłębienia kanałów. Jeżeli dokumentacja projektowa nie stanowi inaczej, to należy przestrzegać następujących zasad: długość komory przepadowej zależy od przepływu oraz od różnicy poziomów kanału dolnego i górnego, szerokość komory zależy od szerokości kanałów dopływowego i odpływowego oraz przejścia kontrolnego z pomostu górnego do pomostu dolnego (0,80 m); wymiary pomostów powinny wynosić 0,80 x 0,70 m, pomost górny należy wykonać w odległości min. 1,80 m od płyty stropowej do osi kanału dopływowego,

38 nad pomostem górnym i dolnym należy przewidzieć oddzielny komin włazowy, pomost górny i schody należy od strony kaskady zabezpieczyć barierą wysokości min. 1,10 m. Kominy włazowe należy wykonać tak jak podano w pkt Zasady łączenia kanałów w dnie komory i wykonania kinet podano w pkt Komory kaskadowe należy wykonywać jak komory w punkcie w wykopach szerokoprzestrzennych i, w zależności od potrzeb, odpowiednio wzmocnionych Studzienki bezwłazowe - ślepe Minimalny wymiar studzienki w planie wynosi 0,80 m. Wszystkie kanały w tych studzienkach należy łączyć sklepieniami. Studzienki posadawia się na podsypce z piasku grubości 7 cm, po ułożeniu kanału. W płycie dennej należy wyprofilować kinetę zgodnie z przekrojem kanału. Przy zmianie kierunku trasy kanału kineta powinna mieć kształt łuku stycznego do kierunku kanału, natomiast w przypadku zmiany średnicy kanału powinna stanowić przejście z jednego wymiaru w drugi. Dno studzienki powinno mieć spadek co najmniej 3 % w kierunku kinety Studzienki ściekowe Studzienki ściekowe, przeznaczone do odprowadzania wód opadowych z jezdni dróg i placów, powinny być z wpustem ulicznym żeliwnym i osadnikiem. Podstawowe wymiary studzienek powinny wynosić: głębokość studzienki od wierzchu skrzynki wpustu do dna wylotu przykanalika 1,65 m (wyjątkowo - min. 1,50 m i max. 2,05 m), głębokość osadnika 0,95 m, średnica osadnika (studzienki) 0,50 m. Krata ściekowa wpustu powinna być usytuowana w ścieku jezdni, przy czym wierzch kraty powinien być usytuowany 2 cm poniżej ścieku jezdni. Lokalizacja studzienek wynika z rozwiązania drogowego. Liczba studzienek ściekowych i ich rozmieszczenie uzależnione jest przede wszystkim od wielkości odwadnianej powierzchni jezdni i jej spadku podłużnego. Należy przyjmować, że na jedną studzienkę powinno przypadać od 800 do 1000 m 2 nawierzchni szczelnej. Rozstaw wpustów przy pochyleniu podłużnym ścieku do 3 powinien wynosić od 40 do 50 m; od 3 do 5 powinien wynosić od 50 do 70 m; od 5 do 10 - od 70 do 100 m. Wpusty uliczne na skrzyżowaniach ulic należy rozmieszczać przy krawężnikach prostych w odległości minimum 2,0 m od zakończenia łuku krawężnika. Przy umieszczeniu kratek ściekowych bezpośrednio w nawierzchni, wierzch kraty powinien znajdować się 0,5 cm poniżej poziomu warstwy ścieralnej. Każdy wpust powinien być podłączony do kanału za pośrednictwem studzienki rewizyjnej połączeniowej, studzienki krytej (tzw. ślepej) lub wyjątkowo za pomocą wpustu bocznego. Wpustów deszczowych nie należy sprzęgać. Gdy zachodzi konieczność zwiększenia powierzchni spływu, dopuszcza się w wyjątkowych przypadkach stosowanie wpustów podwójnych. W przypadkach kolizyjnych, gdy zachodzi konieczność usytuowania wpustu nad istniejącymi urządzeniami podziemnymi, można studzienkę ściekową wypłycić do min. 0,60 m nie stosując osadnika. Osadnik natomiast powinien być ustawiony poza kolizyjnym urządzeniem i połączony przykanalikiem ze studzienką, jak również z kanałem zbiorczym. Odległość osadnika od krawężnika jezdni nie powinna przekraczać 3,0 m Izolacje Rury betonowe i żelbetowe użyte do budowy kanalizacji powinny być zabezpieczone przed korozją, zgodnie z zasadami zawartymi w Instrukcji zabezpieczania przed korozją konstrukcji betonowych opracowanej przez Instytut Techniki Budowlanej w 1986 r. [21]. Zabezpieczenie rur kanałowych polega na powleczeniu ich zewnętrznej i wewnętrznej powierzchni warstwą izolacyjną asfaltową, posiadającą aprobatę techniczną, wydaną przez upoważnioną jednostkę. Studzienki zabezpiecza się przez posmarowanie z zewnątrz izolacją bitumiczną.

39 Dopuszcza się stosowanie innego środka izolacyjnego uzgodnionego z Inżynierem. W środowisku słabo agresywnym, niezależnie od czynnika agresji, studzienki należy zabezpieczyć przez zagruntowanie izolacją asfaltową oraz trzykrotne posmarowanie lepikiem asfaltowym stosowanym na gorąco wg PN-C [14]. W środowisku silnie agresywnym (z uwagi na dużą różnorodność i bardzo duży przedział natężenia czynnika agresji) sposób zabezpieczenia rur przed korozją Wykonawca uzgodni z Inżynierem Zasypanie wykopów i ich zagęszczenie Zasypywanie rur w wykopie należy prowadzić warstwami grubości 20 cm. Materiał zasypkowy powinien być równomiernie układany i zagęszczany po obu stronach przewodu. Wskaźnik zagęszczenia powinien być zgodny z określonym w SST. Rodzaj gruntu do zasypywania wykopów Wykonawca uzgodni z Inżynierem. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w SST D-M Wymagania ogólne pkt Kontrola, pomiary i badania Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien: wykonać badania materiałów do betonu i zapraw i ustalić receptę, uzyskać wymagane dokumenty, dopuszczające wyroby budowlane do obrotu (aprobaty techniczne, certyfikaty zgodności, deklaracje zgodności, ew. badania materiałów wykonane przez dostawców itp.) [27], Wszystkie dokumenty oraz wyniki badań Wykonawca przedstawia Inżynierowi do akceptacji Kontrola, pomiary i badania w czasie robót Wykonawca jest zobowiązany do stałej i systematycznej kontroli prowadzonych robót w zakresie i z częstotliwością określoną w niniejszej SST i zaakceptowaną przez Inżyniera. W szczególności kontrola powinna obejmować: sprawdzenie rzędnych założonych ław celowniczych w nawiązaniu do podanych stałych punktów wysokościowych z dokładnością do 1 cm, badanie zabezpieczenia wykopów przed zalaniem wodą, badanie i pomiary szerokości, grubości i zagęszczenia wykonanej warstwy podłoża z kruszywa mineralnego lub betonu, badanie odchylenia osi kolektora, sprawdzenie zgodności z dokumentacją projektową założenia przewodów i studzienek, badanie odchylenia spadku kolektora deszczowego, sprawdzenie prawidłowości ułożenia przewodów, sprawdzenie prawidłowości uszczelniania przewodów, badanie wskaźników zagęszczenia poszczególnych warstw zasypu, sprawdzenie rzędnych posadowienia studzienek ściekowych (kratek) i pokryw włazowych, sprawdzenie zabezpieczenia przed korozją Dopuszczalne tolerancje i wymagania odchylenie odległości krawędzi wykopu w dnie od ustalonej w planie osi wykopu nie powinno wynosić więcej niż 5 cm, odchylenie wymiarów w planie nie powinno być większe niż 0,1 m, odchylenie grubości warstwy podłoża nie powinno przekraczać 3 cm, odchylenie szerokości warstwy podłoża nie powinno przekraczać 5 cm,

40 odchylenie kolektora rurowego w planie, odchylenie odległości osi ułożonego kolektora od osi przewodu ustalonej na ławach celowniczych nie powinna przekraczać 5 mm, odchylenie spadku ułożonego kolektora od przewidzianego w projekcie nie powinno przekraczać -5% projektowanego spadku (przy zmniejszonym spadku) i +10% projektowanego spadku (przy zwiększonym spadku), wskaźnik zagęszczenia zasypki wykopów określony w trzech miejscach na długości 100 m powinien być zgodny z pkt 5.5.9, rzędne kratek ściekowych i pokryw studzienek powinny być wykonane z dokładnością do 5 mm. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w OST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową jest m (metr) wykonanej i odebranej kanalizacji. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w SST D-M Wymagania ogólne pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne Odbiór robót zanikających i ulegających zakryciu Odbiorowi robót zanikających i ulegających zakryciu podlegają: roboty montażowe wykonania rur kanałowych i przykanalika, wykonane studzienki ściekowe i kanalizacyjne, wykonane komory, wykonana izolacja, zasypany zagęszczony wykop. Odbiór robót zanikających powinien być dokonany w czasie umożliwiającym wykonanie korekt i poprawek, bez hamowania ogólnego postępu robót. Długość odcinka robót ziemnych poddana odbiorowi nie powinna być mniejsza od 50 m. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w SST D-M Wymagania ogólne pkt Cena jednostki obmiarowej Cena 1 m wykonanej i odebranej kanalizacji obejmuje: oznakowanie robót, dostawę materiałów, wykonanie robót przygotowawczych, wykonanie wykopu w gruncie kat. I-IV wraz z umocnieniem ścian wykopu i jego odwodnienie, przygotowanie podłoża i fundamentu, wykonanie sączków, wykonanie wylotu kolektora, ułożenie przewodów kanalizacyjnych, przykanalików, studni, studzienek ściekowych, wykonanie izolacji rur i studzienek, zasypanie i zagęszczenie wykopu,

41 przeprowadzenie pomiarów i badań wymaganych w specyfikacji technicznej. Zakres robót kanał Ø 250 mb-91,0, PCV-SN-8 kan 2 karbowane studnie ściekowe wpusty płaskie szt. 1 studnie ściekowe wpusty krawężnikowo - jezdniowe szt. 3, oczyszczenie studni ściekowych szt.1 i przykanalika mb PRZEPISY ZWIĄZANE Normy 1. PN-EN 124:2000 Zwieńczenia wpustów i studzienek kanalizacyjnych do nawierzchni dla ruchu pieszego i kołowego. Zasady konstrukcji, badania typu, znakowanie, sterowanie jakością 2. PN-EN 197-1:2002 Cement. Część 1: Skład, wymagania i kryteria zgodności dotyczące cementu powszechnego użytku 3. PN-EN 206-1:2000 Beton. Część 1: Wymagania, właściwości, produkcja i zgodność 4. PN-EN 295:2002 Rury i kształtki kamionkowe i ich połączenia w sieci drenażowej i kanalizacyjnej 5. PN-EN 1115:2002 Systemy przewodów rurowych z tworzyw sztucznych do kanalizacji ciśnieniowej deszczowej i ściekowej. Utwardzalne tworzywa sztuczne na bazie nienasyconej żywicy poliestrowej (UP) wzmocnione włóknem szklanym (GRP) 6. PN-EN 12620:2004 Kruszywa do betonu (Norma do zastosowań przyszłościowych. Tymczasowo należy stosować normę PN-B [10]) 7. PN-EN 13043:2004 Kruszywa do mieszanek bitumicznych i powierzchniowych utrwaleń stosowanych na drogach, lotniskach i innych powierzchniach przeznaczonych do ruchu (Norma do zastosowań przyszłościowych. Tymczasowo należy stosować normy: PN-B [11] i PN-B [12]) 8. PN-EN 13101:2002 Stopnie do studzienek włazowych. Wymagania, znakowanie, badania i ocena zgodności 9. PN-B-06250:1988 Beton zwykły 10. PN-B-06712:1986 Kruszywa mineralne do betonu 11. PN-B-11111:1996 Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Żwir i mieszanka 12. PN-B-11112:1996 Kruszywa mineralne. Kruszywa łamane do nawierzchni drogowych 13. PN-B-12037:1998 Wyroby budowlane ceramiczne. Cegły kanalizacyjne 14. PN-C-96177:1958 Lepik asfaltowy bez wypełniaczy stosowany na gorąco 15. PN-H-74101:1984 Żeliwne rury ciśnieniowe do połączeń sztywnych 16. PN-B-14501:1990 Zaprawy budowlane zwykłe 17. BN-86/ Rury bezciśnieniowe. Kielichowe rury betonowe i żelbetowe Wipro 18. BN-83/ Rury bezciśnieniowe. Rury betonowe i żelbetowe 19. BN-86/ Prefabrykaty budowlane z betonu. Kręgi betonowe i żelbetowe 20. BN-88/ Cement. Transport i przechowywanie Inne dokumenty 21. Instrukcja zabezpieczania przed korozją konstrukcji betonowych opracowana przez Instytut Techniki Budowlanej - Warszawa 1986 r. 22. Katalog budownictwa KB (6) Studzienki połączeniowe (lipiec 1980) KB (7) Studzienki przelotowe (lipiec 1980) KB (8) Studzienki spadowe (lipiec 1980) KB (11) Studzienki ślepe (lipiec 1980) KB (1) Studzienki ściekowe do odwodnienia dróg (październik 1983) KB (6) Kręgi betonowe średnicy 50 cm; wysokości 30 lub 60 cm

42 23. Katalog powtarzalnych elementów drogowych. Transprojekt - Warszawa, r. 24. Tymczasowa instrukcja projektowania i budowy przewodów kanalizacyjnych z rur Wipro, Centrum Techniki Komunalnej, 1978 r. 25. Wytyczne eksploatacyjne do projektowania sieci i urządzeń sieciowych, wodociągowych i kanalizacyjnych, BPC WiK Cewok i BPBBO Miastoprojekt- Warszawa, zaakceptowane i zalecone do stosowania przez Zespół Doradczy ds. procesu inwestycyjnego powołany przez Prezydenta m.st. Warszawy -sierpień 1984 r. 26. Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych ( Dz. U. nr 92, poz. 881) 27. Rozporządzenie Ministra Infrastruktury z dn. 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. nr 198, poz. 2041) 28. Rozporządzenie Ministra Infrastruktury z dn. 08 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych upoważnionych do ich wydawania (Dz. U. nr 249, poz. 2497)

43 D WARSTWY ODSĄCZAJĄCE I ODCINAJĄCE SPIS TREŚCI D SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE WARSTWA ODCINAJĄCA 1. WSTĘP 2. materiały 3. sprzęt 4. transport 5. wykonanie robót 6. kontrola jakości robót 7. obmiar robót 8. odbiór robót 9. podstawa płatności 10. przepisy związane 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem warstw odcinającej 1.2. Zakres stosowania SST Specyfikacja techniczna (SST) stanowi dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach Modernizacja chodnika przy drodze powiatowej nr 1352P Przybychowo Ruda -polegająca na przebudowie chodnika w miejscowości Skrzetusz Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem warstw odcinająca, stanowiących część podbudowy pomocniczej, w przypadku gdy podłoże stanowi grunt

44 wysadzinowy lub wątpliwy, nieulepszony spoiwem lub lepiszczem Określenia podstawowe Określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z określeniami podanymi w SST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w SST D-M Wymagania ogólne pkt materiały 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w SST D-M Wymagania ogólne pkt Rodzaje materiałów Materiałami stosowanymi przy wykonywaniu warstw odsączających są: - piaski, 2.3. Wymagania dla kruszywa Kruszywa do wykonania warstw odcinających powinny spełniać następujące warunki: a) szczelności, określony zależnością: gdzie: D15 - wymiar sita, przez które przechodzi 15% ziarn warstwy odcinającej d85 - wymiar sita, przez które przechodzi 85% ziarn gruntu podłoża. Dla materiałów stosowanych przy wykonywaniu warstw odsączających warunek szczelności musi być spełniony, gdy warstwa ta nie jest układana na warstwie odcinającej. b) zagęszczalności, określony zależnością: gdzie: U - wskaźnik różnoziarnistości, d60 - wymiar sita, przez które przechodzi 60% kruszywa tworzącego warstwę odcinającą, d10 - wymiar sita, przez które przechodzi 10% kruszywa tworzącego warstwę odcinającą. Piasek stosowany do wykonywania warstw odsączających i odcinających

45 powinien spełniać wymagania normy PN-B [5] dla gatunku 1 i 2. Żwir i mieszanka stosowane do wykonywania warstw odsączających i odcinających powinny spełniać wymagania normy PN-B [3], dla klasy I i II Składowanie materiałów Składowanie kruszywa Jeżeli kruszywo przeznaczone do wykonania warstwy odsączającej lub odcinającej nie jest wbudowane bezpośrednio po dostarczeniu na budowę i zachodzi potrzeba jego okresowego składowania, to Wykonawca robót powinien zabezpieczyć kruszywo przed zanieczyszczeniem i zmieszaniem z innymi materiałami kamiennymi. Podłoże w miejscu składowania powinno być równe, utwardzone i dobrze odwodnione. 3. sprzęt 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w SST D-M Wymagania ogólne pkt Sprzęt do wykonania robót Wykonawca przystępujący do wykonania warstwy odcinającej lub odsączającej powinien wykazać się możliwością korzystania z następującego sprzętu: - równiarek, - walców statycznych, - płyt wibracyjnych lub ubijaków mechanicznych. 4. transport 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w SST D-M Wymagania ogólne pkt Transport kruszywa Kruszywa można przewozić dowolnymi środkami transportu w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi materiałami, nadmiernym wysuszeniem i zawilgoceniem. 5. wykonanie robót 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w SST D-M Wymagania ogólne pkt Przygotowanie podłoża

46 Podłoże gruntowe powinno spełniać wymagania określone w SST D Roboty ziemne oraz D Koryto wraz z profilowaniem i zagęszczaniem podłoża. Warstwy odcinająca powinny być wytyczone w sposób umożliwiający wykonanie ich zgodnie z dokumentacją projektową, z tolerancjami określonymi w niniejszych specyfikacjach. Paliki lub szpilki powinny być ustawione w osi drogi i w rzędach równoległych do osi drogi, lub w inny sposób zaakceptowany przez Inżyniera. Rozmieszczenie palików lub szpilek powinno umożliwiać naciągnięcie sznurków lub linek do wytyczenia robót w odstępach nie większych niż co 10 m Wbudowanie i zagęszczanie kruszywa Kruszywo powinno być rozkładane w warstwie o jednakowej grubości, przy użyciu równiarki, z zachowaniem wymaganych spadków i rzędnych wysokościowych. Grubość rozłożonej warstwy luźnego kruszywa powinna być taka, aby po jej zagęszczeniu osiągnięto grubość projektowaną. Jeżeli dokumentacja projektowa lub SST przewiduje wykonanie warstwy odcinającej o grubości powyżej 20 cm, to wbudowanie kruszywa należy wykonać dwuwarstwowo. Rozpoczęcie układania każdej następnej warstwy może nastąpić po odbiorze przez Inżyniera warstwy poprzedniej. W miejscach, w których widoczna jest segregacja kruszywa należy przed zagęszczeniem wymienić kruszywo na materiał o odpowiednich właściwościach. Natychmiast po końcowym wyprofilowaniu warstwy odsączającej lub odcinającej należy przystąpić do jej zagęszczania. Zagęszczanie warstw o przekroju daszkowym należy rozpoczynać od krawędzi i stopniowo przesuwać pasami podłużnymi częściowo nakładającymi się, w kierunku jej osi. Zagęszczanie nawierzchni o jednostronnym spadku należy rozpoczynać od dolnej krawędzi i przesuwać pasami podłużnymi częściowo nakładającymi się, w kierunku jej górnej krawędzi. Nierówności lub zagłębienia powstałe w czasie zagęszczania powinny być wyrównywane na bieżąco przez spulchnienie warstwy kruszywa i dodanie lub usunięcie materiału, aż do otrzymania równej powierzchni. W miejscach niedostępnych dla walców warstwa odsączająca powinna być zagęszczana płytami wibracyjnymi lub ubijakami mechanicznymi. Zagęszczanie należy kontynuować do osiągnięcia wskaźnika zagęszczenia nie mniejszego od 1,0 według normalnej próby Proctora, przeprowadzonej według PN-B [1]. Wskaźnik zagęszczenia należy określać zgodnie z BN-

47 77/ [8]. W przypadku, gdy gruboziarnisty materiał wbudowany w warstwę odsączającą lub odcinającą, uniemożliwia przeprowadzenie badania zagęszczenia według normalnej próby Proctora, kontrolę zagęszczenia należy oprzeć na metodzie obciążeń płytowych. Należy określić pierwotny i wtórny moduł odkształcenia warstwy według BN-64/ [6]. Stosunek wtórnego i pierwotnego modułu odkształcenia nie powinien przekraczać 2,2. Wilgotność kruszywa podczas zagęszczania powinna być równa wilgotności optymalnej z tolerancją od -20% do +10% jej wartości. W przypadku, gdy wilgotność kruszywa jest wyższa od wilgotności optymalnej, kruszywo należy osuszyć przez mieszanie i napowietrzanie. W przypadku, gdy wilgotność kruszywa jest niższa od wilgotności optymalnej, kruszywo należy zwilżyć określoną ilością wody i równomiernie wymieszać Odcinek próbny Jeżeli w SST przewidziano konieczność wykonania odcinka próbnego, to co najmniej na 3 dni przed rozpoczęciem robót Wykonawca powinien wykonać odcinek próbny w celu: - stwierdzenia, czy sprzęt budowlany do rozkładania i zagęszczania jest właściwy, - określenia grubości warstwy materiału w stanie luźnym koniecznej do uzyskania wymaganej grubości po zagęszczeniu, - ustalenia liczby przejść sprzętu zagęszczającego, potrzebnej do uzyskania wymaganego wskaźnika zagęszczenia. Na odcinku próbnym Wykonawca powinien użyć takich materiałów oraz sprzętu, jakie będą stosowane do wykonywania warstwy odcinającej i odsączającej na budowie. Odcinek próbny powinien być zlokalizowany w miejscu wskazanym przez Inżyniera Utrzymanie warstwy odcinającej Warstwa odsączająca i odcinająca po wykonaniu, a przed ułożeniem następnej warstwy powinny być utrzymywane w dobrym stanie. W przypadku warstwy z kruszywa dopuszcza się ruch pojazdów koniecznych dla wykonania wyżej leżącej warstwy nawierzchni. Koszt napraw wynikłych z niewłaściwego utrzymania warstwy obciąża Wykonawcę robót. 6. kontrola jakości robót

48 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w SST D-M Wymagania ogólne pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien wykonać badania kruszyw przeznaczonych do wykonania robót i przedstawić wyniki tych badań Inżynierowi. Badania te powinny obejmować wszystkie właściwości kruszywa określone w p Badania w czasie robót Częstotliwość oraz zakres badań i pomiarów Częstotliwość oraz zakres badań i pomiarów dotyczących cech geometrycznych i zagęszczenia warstwy odcinającej podaje tablica 1. Tablica 1. Częstotliwość oraz zakres badań i pomiarów warstwy odsączającej Lp. Wyszczególnienie badań i pomiarów Minimalna częstotliwość badań i pomiarów 1 Szerokość warstwy 5razy na 110 m 2 Równość podłużna co 20 m na każdym pasie ruchu 3 Równość poprzeczna 5 razy na 110m 4 Spadki poprzeczne *) 5 razy na 110m 5 6 Ukształtowanie osi w planie *) co 25 m w osi jezdni i na jej krawędziach dla autostrad i dróg ekspresowych, co 100 m dla pozostałych dróg 7 Grubość warstwy Podczas budowy: w 3 punktach na każdej działce roboczej, lecz nie rzadziej niż raz na 60 m2

49 Przed odbiorem: w 3 punktach, lecz nie rzadziej niż raz na 80 m2 8 Zagęszczenie, wilgotność kruszywa w 2 punktach na dziennej działce roboczej, lecz nie rzadziej niż raz na 100 m2 *) Dodatkowe pomiary spadków poprzecznych i ukształtowania osi w planie należy wykonać w punktach głównych łuków poziomych Szerokość warstwy Szerokość warstwy nie może się różnić od szerokości projektowanej o więcej niż +10 cm, -5 cm Równość warstwy Nierówności podłużne warstwy odsączającej należy mierzyć 4 metrową łatą, zgodnie z normą BN-68/ [7]. Nierówności poprzeczne warstwy odsączającej należy mierzyć 4 metrową łatą. Nierówności nie mogą przekraczać 20 mm Spadki poprzeczne Spadki poprzeczne warstwy odcinającej i odsączającej na prostych i łukach powinny być zgodne z dokumentacją projektową z tolerancją ± 0,5% Rzędne wysokościowe Różnice pomiędzy rzędnymi wysokościowymi warstwy i rzędnymi projektowanymi nie powinny przekraczać +1 cm i -2 cm Ukształtowanie osi w planie Oś w planie nie może być przesunięta w stosunku do osi projektowanej o więcej niż ± 3 cm dla autostrad i dróg ekspresowych lub o więcej niż ± 5 cm dla pozostałych dróg Grubość warstwy Grubość warstwy powinna być zgodna z określoną w dokumentacji projektowej z tolerancją +1 cm, -2 cm.

50 Jeżeli warstwa, ze względów technologicznych, została wykonana w dwóch warstwach, należy mierzyć łączną grubość tych warstw. Na wszystkich powierzchniach wadliwych pod względem grubości Wykonawca wykona naprawę warstwy przez spulchnienie warstwy na głębokość co najmniej 10 cm, uzupełnienie nowym materiałem o odpowiednich właściwościach, wyrównanie i ponowne zagęszczenie. Roboty te Wykonawca wykona na własny koszt. Po wykonaniu tych robót nastąpi ponowny pomiar i ocena grubości warstwy, według wyżej podanych zasad na koszt Wykonawcy Zagęszczenie warstwy Wskaźnik zagęszczenia warstwy odcinającej i odsączającej, określony wg BN-77/ [8] nie powinien być mniejszy od 1. Jeżeli jako kryterium dobrego zagęszczenia warstwy stosuje się porównanie wartości modułów odkształcenia, to wartość stosunku wtórnego do pierwotnego modułu odkształcenia, określonych zgodnie z normą BN- 64/ [6], nie powinna być większa od 2,2. Wilgotność kruszywa w czasie zagęszczenia należy badać według PN-B [2]. Wilgotność kruszywa powinna być równa wilgotności optymalnej z tolerancją od -20% do +10% Zasady postępowania z odcinkami wadliwie wykonanymi Wszystkie powierzchnie, które wykazują większe odchylenia cech geometrycznych od określonych w p. 6.3, powinny być naprawione przez spulchnienie do głębokości co najmniej 10 cm, wyrównane i powtórnie zagęszczone. Dodanie nowego materiału bez spulchnienia wykonanej warstwy jest niedopuszczalne. 7. obmiar robót 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową jest m2 (metr kwadratowy) warstwy odcinającej i odsączającej. 8. odbiór robót Ogólne zasady odbioru robót podano w SST D-M Wymagania ogólne pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne. 9. podstawa płatności

51 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w SST D-M Wymagania ogólne pkt Cena jednostki obmiarowej Cena wykonania 1m2 warstwy odcinającej z kruszywa obejmuje: - prace pomiarowe, - dostarczenie i rozłożenie na uprzednio przygotowanym podłożu warstwy materiału o grubości i jakości określonej w dokumentacji projektowej i specyfikacji technicznej, - wyrównanie ułożonej warstwy do wymaganego profilu, - zagęszczenie wyprofilowanej warstwy, - przeprowadzenie pomiarów i badań laboratoryjnych wymaganych w specyfikacji technicznej, - utrzymanie warstwy. Cena wykonania 1m2 warstwy odsączającej obejmuje: - prace pomiarowe, - dostarczenie i rozłożenie na uprzednio przygotowanym podłożu warstwy pomiary kontrolne wymagane w specyfikacji technicznej Zakres robót gr10 z piasku wjazd, chodnik -344,5m2 10. przepisy związane Normy 1. PN-B Grunty budowlane. Badania próbek gruntu 2. PN-B Kruszywa mineralne. Badania. Oznaczanie wilgotności 3. PN-B Kruszywa mineralne. Kruszywo naturalne do nawierzchni drogowych. Żwir i mieszanka 4. PN-B Kruszywa mineralne. Kruszywo łamane do nawierzchni drogowych

52 5. PN-B Kruszywa mineralne. Kruszywo naturalne do nawierzchni drogowych. Piasek 6. BN-64/ Drogi samochodowe. Oznaczanie modułu odkształcenia nawierzchni podatnych i podłoża przez obciążenie płytą 7. BN-68/ Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą 8. BN-77/ Oznaczanie wskaźnika zagęszczenia gruntu Inne dokumenty

53 D OCZYSZCZENIE I SKROPIENIE WARSTW KONSTRUKCYJNYCH 1. WSTĘP 1.1. Przedmiot i zakres stosowania specyfikacji Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z oczyszczeniem i skropieniem warstw konstrukcyjnych przed ułożeniem następnej warstwy nawierzchni Zakres stosowania SST. Niniejsza specyfikacja stanowi dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót związanych z Modernizacja chodnika przy drodze powiatowej nr 1352P Przybychowo Ruda -polegająca na przebudowie chodnika w miejscowości Skrzetusz. 1.3 Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z oczyszczeniem i skropieniem warstw konstrukcyjnych przed ułożeniem następnej warstwy nawierzchni 1.4. Określenia podstawowe Określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w SST D Wymagania ogólne pkt Przepisy źródłowe i związane Niniejsza SST została opracowana na podstawie OGÓLNEJ SPECYFIKACJI TECHNICZNEJ D OCZYSZCZENIE I SKROPIENIE WARSTW KONSTRUK- CYJNYCH NAWIERZCHNI 1.5. Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w SST D Wymagania ogólne pkt MATERIAŁY 1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskania i składowania, podano w SST D Wymagania ogólne pkt Rodzaje materiałów do wykonania skropienia Materiałami stosowanymi do skropienia warstw konstrukcyjnych nawierzchni są: a) do skropienia podbudowy nieasfaltowej: kationowe emulsje średniorozpadowe wg WT.EmA-1994 a) do skropienia podbudów asfaltowych i warstw z mieszanek mineralnoasfaltowych kationowe emulsje szybkorozpadowe wg WT.EmA-1994

54 3. Wymagania dla materiałów Wymagania dla kationowej emulsji asfaltowej podano w EmA-94. Wymagania dla asfaltów drogowych podano w PN-C Zużycie lepiszczy do skropienia Zakłada się zużycie lepiszczy do skropienia warstw konstrukcyjnych nawierzchni w ilości 0,30 kg/m 2. i 0,6 kg/m2 podbudowy tłuczniowej 2.5. Składowanie lepiszczy Do składowania lepiszczy Wykonawca użyje cystern, które powinny być czyste i nie zawierać resztek innych lepiszczy. Przy przechowywaniu asfaltowej emulsji Wykonawca jest zobowiązany przestrzegać następujące zasady: - czas składowania emulsji nie powinien przekraczać 3 m-cy od daty jej wyprodukowania; - temperatura przechowywania emulsji nie powinna być niższa niż +5 C. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące sprzętu podano w SST D Wymagania ogólne pkt Sprzęt do oczyszczania warstw nawierzchni Wykonawca przystępując do oczyszczenia warstw nawierzchni, powinien wykazać się możliwością korzystania z następującego sprzętu: szczotek mechanicznych, sprężarek, zbiorników z wodą, szczotek ręcznych Sprzęt do skropienia warstw nawierzchni Do skrapiania warstw nawierzchni należy używać skrapiarkę lepiszcza. Skrapiarka powinna być wyposażona w urządzenie pomiarowo-kontrolne oraz mechanizmy regulacyjne, pozwalające na sprawdzenie i regulowanie parametrów takich jak: temperatury rozkładanego lepiszcza, - ciśnienia lepiszcza w kolektorze, - obrotów pompy dozującej lepiszcze, - prędkości poruszania się skrapiarki (szczególnie dokładny pomiar i wskazanie w za-kresie zwykle od 3 do 6 km/h), - wysokość i długość kolektora do rozkładania lepiszcza. Dla zachowania niezmiennej temperatury rozkładanego lepiszcza, skrapiarka powinna posiadać zbiornik izolowany termicznie. Zależność między wydatkiem lepiszcza a nastawie-niami regulowanych parametrów takich jak: ciśnienie, obroty pompy, prędkość jazdy skrapiarki i temperatura lepiszcza powinny być zawarte w aktualnych wynikach cechowania skrapiarki. Skrapiarkę można uznać za przydatną do wykonania skropienia, jeżeli odchylenia rozkładanego lepiszcza od ilości założonych mieszczą się w przedziale 10% w kierunku podłużnym i poprzecznym. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w SST D Wymagania ogólne pkt 4.

55 4.2. Transport lepiszczy Cysterny samochodowe używane do przewozu emulsji powinny być podzielone przegrodami na komory o pojemności nie większej niż 1 m3, a każda przegroda powinna mieć wykroje przy dnie, aby możliwy był przepływ emulsji między komorami. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w SST D Wymagania ogólne pkt Oczyszczenie warstw nawierzchni Oczyszczenie warstw nawierzchni polega na usunięciu luźnego materiału, brudu, błota i kurzu przy użyciu szczotek mechanicznych, a w razie potrzeby wody pod ciśnieniem. W miejscach trudno dostępnych należy używać szczotek ręcznych. W razie potrzeby, na terenach niezabudowanych, bezpośrednio przed skropieniem warstwa powinna być oczyszczona z kurzu przy użyciu sprężonego powietrza. 1. Skropienie warstwy nawierzchni Warstwa przed skropieniem powinna być oczyszczona. Jeżeli do oczyszczenia była używana woda, to skropienie lepiszczem może nastąpić dopiero po wyschnięciu warstwy, z wyjątkiem zastosowania emulsji, przy których nawierzchnia może być wilgotna. Skropienie warstwy może rozpocząć się po akceptacji przez Inżyniera jej oczyszczenia Warstwa nawierzchni powinna być skrapiana lepiszczem przy użyciu skrapiarek, a w miejscach trudno dostępnych ręcznie (za pomocą węża z dyszą rozpryskową). Temperatury lepiszczy powinny mieścić się w przedziałach podanych w tablicy 1. Tablica 1. Temperatury lepiszczy przy skrapianiu Lp. Rodzaj lepiszcza Temperatury ( C) 1 Emulsja asfaltowa kationowa od 20 do 40 *) * ) W razie potrzeby emulsje należy ogrzać do temperatury zapewniającej wymaganą lepkość. Jeżeli do skropienia została użyta emulsja asfaltowa, to skropiona warstwa powinna być pozostawiona bez jakiegokolwiek ruchu na czas niezbędny dla umożliwienia penetracji lepiszcza w warstwę i odparowania wody z emulsji. W zależności od rodzaju użytej emulsji czas ten wynosi od 1 do 24 godzin. Przed ułożeniem warstwy z mieszanki mineralno-bitumicznej Wykonawca powinien za-bezpieczyć skropioną warstwę nawierzchni przed uszkodzeniem dopuszczając tylko nie-zbędny ruch budowlany. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli robót Ogólne zasady kontroli jakości robot podano w SST D Wymagania ogólne pkt 6.

56 6.2. Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien przeprowadzić próbne skropienie warstwy w celu określenia optymalnych parametrów pracy skrapiarki i określenia wymaganej ilości lepiszcza w zależności od rodzaju i stanu warstwy przewidzianej do skropienia Badania w czasie robót Badania lepiszcza Ocena lepiszczy powinna być oparta na atestach producenta z tym, że Wykonawca powinien kontrolować dla każdej dostawy właściwości lepiszczy podane w tablicy 2. Tablica 2. Właściwości lepiszczy kontrolowane w czasie robót Lp. Rodzaj lepiszcza Kontrolowane właściwości Badanie według normy 1 Emulsja asfaltowa kationowa lepkość EmA Sprawdzenie jednorodności skropienia i zużycia lepiszcza Należy przeprowadzić kontrolę ilości rozkładanego lepiszcza według metody podanej w opracowaniu Powierzchniowe utrwalenia. Oznaczenie ilości rozkładanego lepiszcza i kruszywa. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST D Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową jest: m2 (metr kwadratowy) oczyszczonej powierzchni, m2 (metr kwadratowy) powierzchni skropionej. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w SST D Wymagania ogólne pkt.8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami Inspektora nadzoru, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne. 9. PODSTAWY PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstaw płatności podano w SST D Wymagania ogólne pkt Cena jednostki obmiarowej Cena 1 m2 oczyszczenia warstw konstrukcyjnych obejmuje:

57 - mechaniczne oczyszczenie każdej niżej położonej warstwy konstrukcyjnej nawierzchni z ewentualnym polewaniem wodą lub użyciem sprężonego powierza, - ręczne odspojenie stwardniałych zanieczyszczeń. Cena 1 m2 skropienia warstw konstrukcyjnych obejmuje: dostarczenie lepiszcza i napełnienie nim skrapiarek, podgrzanie lepiszcza do wymaganej temperatury, skropienie powierzchni warstwy emulsją asfaltową przeprowadzenie pomiarów i badań laboratoryjnych, wymaganych w SST. Przewidywana liczba jednostek obmiarowych wynosi: skropienie warstw konstrukcyjnych przed ułożeniem ręcznym warstwy ścieralnej 0,3 kg/m m2 10. PRZEPISY ZWIĄZANE Normy 1. PN-C Przetwory naftowe. Pomiar penetracji asfaltów 2. PN-C Przetwory naftowe. Asfalty drogowe 3. BN-C Przetwory naftowe. Asfalty upłynnione AUN do nawierzchni drogowych Inne dokumenty 4. Powierzchniowe utrwalenie. Oznaczenie ilości rozkładanego lepiszcza i kruszywa. Opracowanie zalecane przez GDDP do stosowania pismem GDDP-5.3a- 551/5/92 z dnia Warunki techniczne. Drogowe kationowe emulsje asfaltowe Em-94.IBDiM, Warszawa

58 D b PODBUDOWA Z BETONU CEMENTOWEGO 1. WSTĘP NAJWAŻNIEJSZE OZNACZENIA I SKRÓTY OST SST IBDiM GDDP - ogólna specyfikacja techniczna - szczegółowa specyfikacja techniczna - Instytut Badawczy Dróg i Mostów - Generalna Dyrekcja Dróg Publicznych 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem podbudowy z betonu cementowego Zakres stosowania SST Szczegółowa specyfikacja techniczna (SST) jest materiałem jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach, ulicach i placach. Modernizacja chodnika przy drodze powiatowej nr 1352P Przybychowo Ruda -polegająca na przebudowie chodnika w miejscowości Skrzetusz Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem i odbiorem podbudowy z betonu cementowego pod nawierzchnię ulepszoną dróg i ulic o ruchu ciężkim oraz podbudów pod nawierzchnię parkingów, placów postojowych itp Określenia podstawowe Podbudowa - dolna część nawierzchni służąca do przenoszenia obciążeń od ruchu na podłoże Podbudowa z betonu cementowego - warstwa zagęszczonej mieszanki betonowej, która po osiągnięciu wytrzymałości na ściskanie odpowiadającej klasie betonu B 10 (lub wyjątkowo wyższej), stanowi fragment nośnej części nawierzchni, służący do przenoszenia obciążeń od ruchu na podłoże Klasa betonu - symbol literowo-liczbowy (np. betonu klasy B 10 przy R = 10 MPa), określający wytrzymałość gwarantowaną betonu (R ) Mieszanka betonowa - mieszanina wszystkich składników użytych do wykonania betonu przed zagęszczeniem Szczelina skurczowa pełna - szczelina dzieląca płyty betonowe na całej grubości i umożliwiająca tylko kurczenie się płyt Szczelina skurczowa pozorna - szczelina dzieląca płyty betonowe w części górnej przekroju poprzecznego Masa zalewowa na gorąco - mieszanina składająca się z asfaltu drogowego, modyfikowanego dodatkiem kauczuku lub żywic syntetycznych, wypełniaczy i innych dodatków uszlachetniających, przeznaczona do wypełniania szczelin nawierzchni na gorąco Masa zalewowa na zimno - mieszanina żywic syntetycznych jedno- lub dwuskładnikowych, zawierająca konieczne dodatki uszlachetniające i wypełniające, przeznaczona do wypełniania szczelin na zimno. Wkładki uszczelniające do szczelin - elastyczne profile zamknięte lub otwarte, zwykle wykonane z tworzywa sztucznego, wciskane w szczelinę w celu jej uszczelnienia. b) Wskaźnik różnoziarnistości - wielkość charakteryzująca grunty niespoiste, określona wg wzoru U = d 60 : d 10, gdzie d 60 - średnica oczek sita, przez które przechodzi 60% gruntu, d 10 - średnica oczek sita, przez które przechodzi 10% gruntu.

59 Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w OST D-M Wymagania ogólne [1] pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w OST D-M Wymagania ogólne [1] pkt materiały 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w OST D-M Wymagania ogólne [1] pkt Materiały do wykonania robót Zgodność materiałów z dokumentacją projektową i aprobatą techniczną Materiały do wykonania podbudowy z betonu cementowego powinny być zgodne z ustaleniami dokumentacji projektowej lub SST oraz z aprobatą techniczną IBDiM. Cement Do produkcji mieszanki betonowej należy stosować cementy odpowiadające wymaganiom PN-EN 197-1:2002 [8] klasy 32,5: cement portlandzki CEM I, mieszany CEM II, hutniczy CEM III lub inne zaakceptowane przez Inżyniera Kruszywo Do wytwarzania mieszanki betonowej należy stosować kruszywo mineralne naturalne, grys z otoczaków lub surowca skalnego, kruszywo z żużla wielkopiecowego kawałkowego oraz mieszanki tych kruszyw. Uziarnienie kruszywa wchodzącego w skład mieszanki betonowej powinno być tak dobrane, aby mieszanka ta wykazywała maksymalną szczelność i urabialność przy minimalnym zużyciu cementu i wody. Właściwości kruszywa oraz ich cechy fizyczne i chemiczne powinny odpowiadać wymaganiom określonym w PN-S-96014:1997 [10]. Woda Do wytwarzania mieszanki betonowej i pielęgnacji podbudowy należy używać wody określonej w PN-S-96014:1997 [10]. Bez badań laboratoryjnych można stosować wodociągową wodę pitną. Domieszki do betonu W celu zmiany warunków wiązania i twardnienia, poprawy właściwości betonu i mieszanki betonowej oraz ograniczenia zawartości cementu mogą być stosowane domieszki według PN-EN 934-2:1999 [9]. Przy wyborze domieszki należy uwzględnić jej zgodność z cementem. Zaleca się wykonać badanie zgodności w laboratorium oraz sprawdzić na odcinku próbnym Zalewa drogowa lub wkładki uszczelniające w szczelinach Do wypełnienia szczelin w podbudowie betonowej należy stosować specjalne masy zalewowe, wbudowywane na gorąco lub na zimno, względnie wkładki uszczelniające, posiadające aprobatę techniczną IBDiM. Stal zbrojeniowa W przypadku przewidywania zbrojenia płyt betonowych, stal zbrojeniowa powinna odpowiadać wymaganiom określonym w PN-S-96014:1997 [10] Materiały do pielęgnacji podbudowy Do pielęgnacji świeżo ułożonej podbudowy z betonu cementowego należy stosować: preparaty powłokowe, folie z tworzyw sztucznych.

60 Dopuszcza się pielęgnację warstwą piasku naturalnego, bez zanieczyszczeń organicznych lub warstwą włókniny o grubości, przy obciążeniu 2 kpa, co najmniej 5 mm, utrzymywanej w stanie wilgotnym przez zraszanie wodą. Beton Zawartość cementu w 1 m 3 zagęszczonej mieszanki betonowej nie powinna przekraczać 250 kg. Konsystencja mieszanki betonowej powinna być co najmniej gęstoplastyczna. W podbudowie należy stosować beton o wytrzymałości odpowiadającej klasie B 15. W przypadkach szczególnych dopuszcza się stosowanie betonu o klasie wyższej. Nasiąkliwość betonu nie powinna przekraczać 7% (m/m). Średnia wytrzymałość na ściskanie próbek zamrażanych, badanych zgodnie z PN- S-96014:1997 [10], nie powinna być mniejsza niż 80% wartości średniej wytrzymałości próbek niezamrażanych. 3. sprzęt 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w OST D-M Wymagania ogólne [1] pkt Sprzęt stosowany do wykonania robót Wykonawca przystępujący do wykonania podbudowy z betonu cementowego powinien wykazać się możliwością korzystania z następującego sprzętu: wytwórni stacjonarnej typu ciągłego do wytwarzania mieszanki betonowej lub odpowiedniej wielkości betoniarek, przewoźnych zbiorników na wodę, układarek albo równiarek do rozkładania mieszanki betonowej, mechanicznych listw wibracyjnych do zagęszczania mieszanki betonowej, walców wibracyjnych, zagęszczarek płytowych, małych walców wibracyjnych, m.in. do zagęszczania w miejscach trudno dostępnych. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w OST D-M Wymagania ogólne [1] pkt Transport materiałów Materiały sypkie, stal, domieszki można przewozić dowolnymi środkami transportu, w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi materiałami i nadmiernym zawilgoceniem. Cement luzem należy przewozić cementowozami, natomiast workowany można przewozić dowolnymi środkami transportu, w sposób zabezpieczony przed zawilgoceniem. Masy zalewowe, wkładki uszczelniające, materiały do pielęgnacji należy dostarczać zgodnie z warunkami podanymi w aprobatach technicznych lub ustaleniach producentów. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w OST D-M Wymagania ogólne [1] pkt Zasady wykonywania robót Konstrukcja i sposób wykonania robót powinny być zgodne z dokumentacją projektową i SST. W przypadku braku wystarczających danych można korzystać z ustaleń podanych w niniejszej specyfikacji oraz z informacji podanych w załączniku 1. Podstawowe czynności przy wykonywaniu robót obejmują: 1. roboty przygotowawcze, 2. wykonanie podbudowy, 3. pielęgnację podbudowy, 4. roboty wykończeniowe.

61 5.3. Roboty przygotowawcze Wstępne roboty przygotowawcze Przed przystąpieniem do robót należy, na podstawie dokumentacji projektowej, SST lub wskazań Inżyniera: ustalić lokalizację terenu robót, przeprowadzić obliczenia i pomiary geodezyjne niezbędne do szczegółowego wytyczenia robót oraz ustalenia danych wysokościowych, usunąć przeszkody, np. drzewa, krzaki, obiekty, elementy dróg, ogrodzeń itd.. Zaleca się korzystanie z ustaleń OST D [2] w zakresie niezbędnym do wykonania robót przygotowawczych Przygotowanie podłoża Grunty na podłoże powinny być jednorodne i zabezpieczone przed nadmiernym zawilgoceniem i ujemnymi skutkami przemarzania. Koryto pod podbudowę należy wykonać według ustaleń dokumentacji projektowej, zgodnie z wymaganiami OST D [4]. Ewentualne wykonanie robót ziemnych powinno odpowiadać wymaganiom OST D [3]. Rzędne podłoża nie powinny mieć, w stosunku do rzędnych projektowanych, odchyleń większych niż 2 cm. Wskaźnik zagęszczenia gruntu powinien wynosić (wg PN-S-96014:1997 [10]): w górnej warstwie do głębokości 20 cm - co najmniej 103% zagęszczania uzyskanego w laboratorium metodą I lub II, w warstwie niższej do głębokości 50 cm - co najmniej 100% zagęszczenia uzyskanego jak wyżej, w nasypach wyższych niż 50 cm: w warstwie dolnej poniżej 50 cm - co najmniej 95% zagęszczenia uzyskanego jak wyżej. W przypadku występowania w podłożu gruntów piaszczystych równouziarnionych (o wskaźniku różnoziarnistości nie większym niż 5) należy je doziarnić albo ulepszyć cementem lub aktywnymi popiołami lotnymi. W przypadku dróg o natężeniu powyżej 335 osi obliczeniowych (100 kn) na dobę na pas obliczeniowy, zaleca się wzmocnić górną warstwę podłoża o grubości od 10 cm do 20 cm kilkuprocentowym dodatkiem cementu, niezależnie od rodzaju gruntu i konstrukcji nawierzchni. W przypadku gruntów dobrze uziarnionych (o wskaźniku różnoziarnistości większym niż 5), oraz wskaźniku piaskowym większym niż 35 i niskiego poziomu wód gruntowych nie stwarzającego niebezpieczeństwa nadmiernego nawilgocenia gruntu bezpośrednio pod nawierzchnią, dopuszcza się układanie warstwy betonu na gruncie miejscowym po uprzednim ułożeniu na nim warstwy poślizgowej o grubości od 2 cm do 3 cm z bitumowanego piasku lub żwiru, albo po ułożeniu papy lub folii. Warstwa odsączająca Jeśli dokumentacja projektowa przewiduje wykonanie warstwy odsączającej, zapewniającej dobre odprowadzenie wody na podłożu nieprzepuszczalnym, to powinna ona odpowiadać wymaganiom OST D [5]. Jeśli dokumentacja projektowa nie ustala inaczej, to grubość warstwy odsączającej powinna wynosić co najmniej 15 cm, a materiał na warstwę odsączającą powinien być mrozoodporny o wskaźniku wodoprzepuszczalności nie mniejszym niż 8 m na dobę Układanie mieszanki betonowej Projektowanie mieszanki betonowej Ustalenie składu mieszanki betonowej powinno odpowiadać wymaganiom PN-S :1997 [10] oraz punktu niniejszej specyfikacji. Podczas projektowania składu betonu należy wykonać próbne zaroby w celu sprawdzenia właściwości mieszanki w zakresie oznaczenia konsystencji, zawartości powietrza i oznaczenia gęstości. Warunki przystąpienia do robót Podbudowę z betonu cementowego zaleca się wykonywać przy temperaturze powietrza od 5 C do 25 C. Dopuszcza się wykonywanie podbudowy w temperaturze

62 powietrza powyżej 25 C pod warunkiem nieprzekroczenia temperatury mieszanki betonowej powyżej 30 C. Wykonywanie podbudowy w temperaturze poniżej 5 C dopuszcza się pod warunkiem stosowania zabiegów specjalnych, pozwalających na utrzymanie temperatury mieszanki betonowej powyżej 5 C przez okres co najmniej 3 dni. Betonowania nie można wykonywać podczas opadów deszczu. Wytwarzanie mieszanki betonowej Mieszankę betonową o składzie zawartym w recepcie laboratoryjnej, należy wytwarzać w wytwórniach betonu, zapewniających ciągłość produkcji i gwarantujących otrzymanie jednorodnej mieszanki. Mieszanka po wyprodukowaniu powinna być od razu transportowana na miejsce wbudowania w sposób zabezpieczający przed segregacją i wysychaniem. Wbudowanie mieszanki betonowej Wbudowanie mieszanki betonowej w podbudowę należy wykonywać mechanicznie, przy zastosowaniu odpowiedniego sprzętu, zapewniającego równomierne rozłożenie masy oraz zachowanie jej jednorodności. Dopuszcza się ręczne wbudowywanie mieszanki betonowej przy wykonywaniu małych robót, w tym o nieregularnych kształtach powierzchni, po uzyskaniu zgody Inżyniera. Wbudowanie mieszanki betonowej odbywa się za pomocą maszyn poruszających się po prowadnicach. Prowadnice powinny być tak skonstruowane, aby spełniały równocześnie rolę deskowań i dlatego od strony wewnętrznej powinny być zabezpieczone przed przyczepnością betonu (np. natłuszczone olejem mineralnym). Prowadnice powinny być przytwierdzone do podłoża w sposób uniemożliwiający ich przemieszczanie i zapewniający ciągłość na złączach. Powierzchnie styku prowadnic z mieszanką betonową muszą być gładkie, czyste i pozbawione resztek stwardniałego betonu. Ustawienie prowadnic winno być takie, aby zapewniało uzyskanie przez podbudowę wymaganej niwelety, spadków podłużnych i poprzecznych. Zdjęcie prowadnic może nastąpić nie wcześniej niż po upływie 36 godzin od zakończenia betonowania płyt w temperaturze otoczenia powyżej 10 o C, a przy temperaturze otoczenia niższej - nie wcześniej niż po upływie 48 godzin. Prowadnice powinny być zdejmowane bez uszkodzenia wykonanej podbudowy. Przy stosowaniu deskowania ślizgowego (przesuwnego), wbudowywanie mieszanki betonowej dokonuje się układarką mechaniczną, która przesuwając się formuje płytę podbudowy, ograniczając ją z boku deskowaniem ślizgowym, bez stosowania prowadnic. Zbrojenie płyt Jeśli dokumentacja projektowa przewiduje zbrojenie płyt w przypadkach spodziewanych nierównomiernych osiadań podłoża (np. na nasypach przy mostach, wiaduktach, nad przepustami lub wykopami kanalizacyjnymi), to rozmieszczenie, długości, średnice i rodzaje stali powinny być zgodne z ustaleniami dokumentacji projektowej i punktu niniejszej specyfikacji Zagęszczanie mieszanki betonowej Do zagęszczania mieszanki betonowej w podbudowie należy stosować odpowiednie mechaniczne urządzenia wibracyjne, zapewniające jednolite jej zagęszczenie. Powierzchnia warstwy zagęszczonej powinna mieć jednolitą teksturę i połysk, a grube ziarna kruszywa powinny być widoczne lub powinny znajdować się bezpośrednio pod powierzchnią. Szczeliny Szczeliny powinny być wykonane zgodnie z dokumentacją projektową, dzieląc podbudowę na płyty kwadratowe lub prostokątne. Jeśli dokumentacja projektowa nie ustala inaczej, to stosunek długości płyt do ich szerokości nie powinien być większy niż 1,5 : 1. W podbudowie wykonuje się tylko szczeliny skurczowe pełne i pozorne. Jeśli dokumentacja projektowa przewiduje wypełnienie spoin zalewami na gorąco lub masami na zimno, to sposób wykonania wypełnienia powinien odpowiadać ustaleniom OST D a [7], a w przypadku stosowania wkładek uszczelniających - ustaleniom producentów lub aprobat technicznych.

63 Szczeliny skurczowe pełne należy wykonywać na całej grubości płyty w miejscach ustalonych w dokumentacji projektowej oraz dodatkowo w bezpośrednim sąsiedztwie przepustów oraz między odcinkami betonowania, jeśli przerwa w betonowaniu trwała dłużej niż 1 godzinę. Szczeliny skurczowe pozorne należy wykonywać przez nacinanie stwardniałego betonu tarczowymi piłami mechanicznymi do głębokości 1/3 1/4 grubości płyty. Szczeliny konstrukcyjne należy wykonać na całej grubości płyty w miejscach połączeń podbudowy z elementami infrastruktury drogowej (krawężniki, studzienki, korytka itp.). Jeśli dokumentacja projektowa przewiduje przykrycie podbudowy warstwami z mieszanek mineralno-asfaltowych to szczeliny, szerokości od 3 mm do 5 mm po pierwszym nacięciu betonu na głębokość około 35% grubości płyty, należy pozostawić bez poszerzania ich i wypełniania zalewą Pielęgnacja podbudowy Bezpośrednio po zagęszczeniu należy świeży beton zabezpieczyć przed wyparowaniem wody przez pokrycie jego powierzchni materiałami według punktu Należy to wykonać przed upływem 90 min od chwili zakończenia zagęszczania. W przypadku pielęgnacji podbudowy wilgotną warstwą piasku lub grubej włókniny należy utrzymywać ją w stanie wilgotnym w czasie od siedmiu do dziesięciu dni. W przypadku gdy temperatura powietrza jest powyżej 25 C pielęgnację należy przedłużyć do 14 dni. Stosowanie innych środków do pielęgnacji podbudowy wymaga każdorazowej zgody Inżyniera Roboty wykończeniowe Roboty wykończeniowe powinny być zgodne z dokumentacją projektową i SST. Do robót wykończeniowych należą prace związane z dostosowaniem wykonanych robót do istniejących warunków terenowych, takie jak: odtworzenie przeszkód czasowo usuniętych, np. parkanów, ogrodzeń, nawierzchni, chodników, krawężników itp., niezbędne uzupełnienia zniszczonej w czasie robót roślinności, tj. zatrawienia, krzewów, ew. drzew, roboty porządkujące otoczenie terenu robót Zasady układania na podbudowie z betonu cementowego następnej warstwy nawierzchni Następną warstwę nawierzchni można układać po osiągnięciu przez beton podbudowy co najmniej 60% projektowanej wytrzymałości, lecz nie wcześniej niż po siedmiu dniach twardnienia podbudowy. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w OST D-M Wymagania ogólne [1] pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien: uzyskać wymagane dokumenty, dopuszczające wyroby budowlane do obrotu i powszechnego stosowania (aprobaty techniczne, certyfikaty zgodności, deklaracje zgodności, ew. badania materiałów wykonane przez dostawców itp.), wykonać badania właściwości materiałów przeznaczonych do wykonania robót, określone w pkcie 2, sprawdzić cechy zewnętrzne gotowych materiałów z tworzyw i prefabrykowanych. Wszystkie dokumenty oraz wyniki badań Wykonawca przedstawia Inżynierowi do akceptacji Badania w czasie robót i badania odbiorcze Częstotliwość oraz zakres badań i pomiarów, które należy wykonać podaje tablica 1. Tablica 1. Częstotliwość oraz zakres badań i pomiarów

64 Lp. Wyszczególnienie badań i pomiarów Częstotliwość badań Wartości dopuszczalne Badania kwalifikacyjne: sprawdzenie materiałów, ustalenie składu mieszanki wg pktu 2 i 5 raz na etapie projektowania składu mieszanki i przy każdej zmianie materiału 2 Badania w czasie robót rzędne podłoża gruntowego na 0,1 długości zagęszczenie podłoża gruntowego odbieranego odcinka w 3 przekrojach na każdej działce roboczej wg wg konsystencja mieszanki 2 razy w czasie wg betonowej zmiany roboczej wytrzymałość betonu na ściskanie raz dziennie wg zgodność ułożenia zbrojenia 1/5 liczby płyt wg dokumentacji projektowej 3 Badania odbiorcze po wykonaniu podbudowy grubość podbudowy raz na każde 2000 m długości odbieranego odchyłka grubości 1 cm, nasiąkliwość betonu w odcinka nasiąkliwość wg podbudowie PN-S-96014:1997 [10] i pktu mrozoodporność betonu w na próbkach badanej wg PN-S podbudowie nasiąkliwości :1997 [10] szerokość podbudowy 10 razy na 1 km odchyłka szerokości 5 cm równość w przekroju 10 razy na 1 km i w prześwity między poprzecznym punktach głównych łuków poziomych łatą a powierzchnią 12 mm spadki poprzeczne jw. odchylenia 0,5% spadków zaprojektowanych rzędne wysokościowe na 0,1 długości odchylenie 10 podbudowy odbieranego odcinka podbudowy mm od rzędnych zaprojektowanych równość podbudowy w profilu w dziesięciu nierówności podłużnym (badania planografem lub łatą 4-metrową) miejscach na każde 1000 m długości 12 mm wytrzymałość betonu w podbudowie (metodą nieniszczącą lub na próbkach wyciętych) odcinka w trzech losowo wybranych miejscach na każdym kilometrze ukształtowanie osi w planie co 25 m i punktach głównych łuku dla autostrad i dróg ekspresowych i co 100 m dla pozostałych dróg wg PN-S :1997 [10] odchylenie od osi zaprojektowanej 3 cm dla autostrad i dróg ekspresowych i 5 cm dla pozostałych dróg rozmieszczenie i wypełnienie w dwóch miejscach oględziny szczelin losowo wybranych na każde 2000 m zgodności z dokumentacją

65 długości odcinka projektową 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w OST D-M Wymagania ogólne [1] pkt Jednostka obmiarowa Jednostką obmiarową jest m 2 (metr kwadratowy) wykonanej podbudowy. 8. odbiór robót 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w OST D-M Wymagania ogólne [1] pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji według pktu 6 dały wyniki pozytywne Odbiór robót zanikających i ulegających zakryciu Odbiorowi robót zanikających i ulegających zakryciu podlegają: przygotowanie podłoża, ew. wykonanie warstwy odsączającej. Odbiór tych robót powinien być zgodny z wymaganiami pktu 8.2 D-M Wymagania ogólne [1] oraz niniejszej OST. 9. podstawa płatności 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w OST D-M Wymagania ogólne [1] pkt Cena jednostki obmiarowej Cena wykonania 1 m 2 podbudowy z betonu cementowego obejmuje: prace pomiarowe i roboty przygotowawcze, oznakowanie robót, przygotowanie podłoża, dostarczenie materiałów i sprzętu, wykonanie podbudowy z betonu cementowego według wymagań specyfikacji technicznej, przeprowadzenie pomiarów i badań wymaganych w niniejszej specyfikacji technicznej, odwiezienie sprzętu. Zakres robót wjazdy- 38,5 m2 beton B-7,5 gr. 20cm 9.3. Sposób rozliczenia robót tymczasowych i prac towarzyszących Cena wykonania robót określonych niniejszą OST obejmuje: roboty tymczasowe, które są potrzebne do wykonania robót podstawowych, ale nie są przekazywane Zamawiającemu i są usuwane po wykonaniu robót podstawowych, prace towarzyszące, które są niezbędne do wykonania robót podstawowych, niezaliczane do robót tymczasowych, jak geodezyjne wytyczenie robót itd. 10. przepisy związane Ogólne specyfikacje techniczne (OST) 1. D-M Wymagania ogólne 2. D Roboty przygotowawcze 3. D Roboty ziemne

66 4. D Koryto wraz z profilowaniem i zagęszczaniem podłoża 5. D Warstwy odsączające i odcinające 6. D Nawierzchnia betonowa 7. D a Wypełnianie szczelin w nawierzchni z betonu cementowego Polskie normy 8. PN-EN 197-1: 2002 Cement. Część I: Skład, wymagania i kryteria zgodności dotyczące cementu powszechnego użytku 9. PN-EN 934-2: 1999 Domieszki do betonu, zaprawy i zaczynu. Domieszki do betonu. Definicje i wymagania 10. PN-S-96014:1997 Drogi samochodowe i lotniskowe. Podbudowa z betonu cementowego pod nawierzchnię ulepszoną. Wymagania i badania Inne dokumenty 11. Katalog typowych konstrukcji nawierzchni sztywnych. GDDP - IBDiM, Warszawa 2001 ZASADY WYKONYWANIA PODBUDOWY Z BETONU CEMENTOWEGO ZAŁĄCZNIK 1 (wg [10], [11]. W. Dębski: Mały poradnik drogowca, WKiŁ 1974 i E. Skaldawski: Podbudowy nawierzchni drogowych, WKiŁ 1979, S. Rolla: Kontrola techniczno-ekonomiczna robót drogowych, WKiŁ 1967) 1.1. Cechy podbudowy Podbudowa z betonu cementowego należy do konstrukcji sztywnych. Ziarna kruszywa po związaniu cementu i stwardnieniu betonu są tak silnie ze sobą spojone, że ich żadne wzajemne przesunięcia nie są możliwe. W związku z tym, podbudowa z betonu cementowego rozkłada ciśnienie na duże powierzchnie i może być stosowana na słabszym, o małej nośności podłożu. Podbudowę z betonu cementowego stosuje się zwykle do wykonania warstwy (lub warstw) nośnych nawierzchni o ruchu ciężkim oraz przy wykonywaniu podbudów pod nawierzchnię parkingów i placów postojowych Grubość podbudowy Orientacyjną grubość podbudowy z betonu cementowego, przyjmuje się zwykle cm, np. na podłożu niewysadzinowym, dla ruchu lekkiego 10 cm, ruchu średniego 12 cm, ruchu ciężkiego 15 cm, a na podłożu wysadzinowym, dla ruchu lekkiego 15 cm, ruchu średniego 20 cm, ruchu ciężkiego 25 cm Klasa betonu W podbudowie zaleca się stosować beton o wytrzymałości odpowiadającej klasie B 15, a w przypadkach szczególnych można stosować beton o klasie wyższej, np. B 20, B 25. Mieszankę betonową wytwarza się z kruszywa naturalnego, łamanego kamiennego i żużlowego lub mieszaniny tych rodzajów kruszyw, cementu i wody. Skład mieszanki betonowej może być różny w dość szerokich granicach, zależnie od rodzaju kruszywa, klasy cementu i żądanej konsystencji. Orientacyjny skład mieszanki betonowej klasy B 15 na podbudowę o konsystencji gęstoplastycznej Lp. Rodzaj materiału Jednostka 1 2 Cement portlandzki klasy 32,5 Kruszywo Zawartość w 1 m 3 mieszanki betonowej t m 3 0,23 0,35 0,70 1,30

67 3 Woda m 3 0,15 0, Szczeliny w podbudowie Szczeliny powinny dzielić podbudowę na płyty kwadratowe lub prostokątne. Stosunek długości płyt do ich szerokości nie powinien być większy niż 1,5 : 1. Odstęp między szczelinami może wynosić 5 6 m, z tym że między szczelinami poprzecznymi nie powinien być większy niż 6 m. W podbudowie betonowej wykonuje się tylko szczeliny skurczowe pełne i szczeliny skurczowe pozorne. Pełne szczeliny skurczowe wykonuje się na styku świeżo układanych płyt z płytami już poprzednio wykonanymi, szczeliny skurczowe pozorne - pomiędzy płytami układanymi w tym samym czasie. Mogą występować też szczeliny konstrukcyjne, wykonywane na całej wysokości przekroju płyty w miejscach połączeń podbudowy z elementami infrastruktury drogowej, takimi jak: krawężniki, studzienki kanalizacyjne, telefoniczne lub energetyczne. W osi podbudowy szerszej niż 6 m wykonuje się zwykle szczelinę podłużną. Przy przewidywanym przykryciu podbudowy asfaltową warstwą ścieralną nie zaleca się wypełniać szczelin masą zalewową, gdyż rozmiękną one w czasie rozkładania mieszanki asfaltowej jezdni i zostaną uszkodzone już w czasie wałowania warstwy. Przykłady konstrukcji szczelin przedstawiono na rysunku Układanie warstwy ścieralnej nawierzchni na podbudowie Na podbudowie z betonu cementowego najczęściej układa się warstwę ścieralną z mieszanek mineralno-asfaltowych oraz stosuje się niekiedy taką warstwę z betonu cementowego. Warstwę ścieralną można układać po osiągnięciu przez beton podbudowy co najmniej 60 % projektowanej wytrzymałości, lecz nie wcześniej niż po siedmiu dniach twardnienia podbudowy. Powierzchnia betonu podbudowy może mieć drobne nierówności, zapewniające dobrą przyczepność do asfaltowej warstwy jezdnej. W celu zabezpieczenia asfaltowej warstwy jezdnej przed pękaniem nad szczelinami podbudowy, zaleca się stosować niezbyt długie płyty betonowe (np. 5 6 m) i grubość warstwy jezdnej co najmniej 8 cm. Jeśli szczeliny w podbudowie wypełniono zalewą, to istnieje możliwość pękania później ułożonej asfaltowej warstwy ścieralnej. Można temu częściowo zapobiec np. smarując podbudowę wapnem gaszonym lub układając pasek papy na szerokości po 15 cm z każdej strony szczeliny. Rys Przykłady konstrukcji szczelin w podbudowie z betonu cementowego (wymiary w cm) Szczelina skurczowa pełna Szczelina skurczowa pozorna

68 Szczelina przy krawężniku Szczelina nacięta w podbudowie (bez wypełnienia), na której będzie ułożona warstwa ścieralna z mieszanki mineralno-asfaltowej

69 SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE D WYRÓWNANIE PODBUDOWY MIESZANKAMI MINERALNO-ASFALTOWYMI SPIS TREŚCI D WYRÓWNANIE PODBUDOWY MIESZANKAMI MINERALNO-ASFALTOWYMI

70 1. WSTĘP 1.1.Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem wyrównania poprzecznego i podłużnego podbudowy mieszankami mineralno-asfaltowymi Zakres stosowania SST Szczegółowa specyfikacja techniczna (SST) stanowi jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach miejskich i gminnych. Modernizacja chodnika przy drodze powiatowej nr 1352P Przybychowo Ruda -polegająca na przebudowie chodnika w miejscowości Skrzetusz Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem wyrównania poprzecznego i podłużnego podbudowy mieszankami mineralno-asfaltowymi Określenia podstawowe Warstwa wyrównawcza - warstwa o zmiennej grubości układana na istniejącej warstwie w celu wyrównania jej nierówności w profilu podłużnym i poprzecznym Pozostałe określenia są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w OST D-M Wymagania ogólne oraz w OST D Nawierzchnia z betonu asfaltowego pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w OST D-M Wymagania ogólne pkt materiały 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano w OST D-M Wymagania ogólne pkt Kruszywo Do mieszanek mineralno-asfaltowych na warstwy wyrównawcze, wykonywanych i wbudowywanych na gorąco, należy stosować kruszywa spełniające wymagania określone w OST D Nawierzchnia z betonu asfaltowego pkt 2.

71 2.3. Wypełniacz Do mieszanek mineralno-asfaltowych na warstwy wyrównawcze należy stosować wypełniacz wapienny spełniający wymagania podane w OST D Nawierzchnia z betonu asfaltowego pkt Lepiszcza Lepiszcza powinny spełniać wymagania określone w OST D Nawierzchnia z betonu asfaltowego pkt Składowanie materiałów Dostawy i składowanie kruszyw, wypełniaczy i lepiszcz powinny być zgodne z wymaganiami określonymi w OST D Nawierzchnia z betonu asfaltowego pkt sprzęt 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w OST D-M Wymagania ogólne pkt Sprzęt do wykonania robót Sprzęt do wykonania warstw wyrównawczych z mieszanek mineralno-asfaltowych został określony w OST D Nawierzchnia z betonu asfaltowego pkt transport 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w OST D-M Wymagania ogólne pkt Transport materiałów Transport kruszyw, wypełniacza i lepiszcz powinien spełniać wymagania określone w OST D Nawierzchnia z betonu asfaltowego pkt Transport mieszanki mineralno-asfaltowej Transport mieszanki mineralno-asfaltowej powinien spełniać wymagania określone w OST D Nawierzchnia z betonu asfaltowego pkt wykonanie robót 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w OST D-M Wymagania ogólne pkt 5.

72 5.2. Projektowanie mieszanek mineralno-asfaltowych Zasady projektowania mieszanek mineralno-asfaltowych są określone w OST D Nawierzchnia z betonu asfaltowego pkt Produkcja mieszanki mineralno-bitumicznej Zasady produkcji, dozowania składników i ich mieszania są określone w OST D Nawierzchnia z betonu asfaltowego pkt Zarób próbny Zasady wykonania i badania podano w OST D Nawierzchnia z betonu asfaltowego pkt Przygotowanie powierzchni podbudowy pod wyrównanie profilu masą mineralnoasfaltową Przed przystąpieniem do wykonywania wyrównania poprzecznego i podłużnego powierzchnia podbudowy powinna zostać oczyszczona z luźnego kruszywa, piasku oraz skropiona bitumem. Warunki wykonania oczyszczenia i skropienia podbudowy podane są w OST D Oczyszczenie i skropienie warstw konstrukcyjnych. Powierzchnię podbudowy, na której grubość warstwy wyrównawczej byłaby mniejsza od grubości minimalnej układanej warstwy wyrównawczej, należy sfrezować na głębokość pozwalającą na jej ułożenie. Frezowanie nawierzchni należy wykonać zgodnie z OST D Recykling Układanie i zagęszczanie warstwy wyrównawczej Minimalna grubość warstwy wyrównawczej uzależniona jest od grubości kruszywa w mieszance. Największy wymiar ziarn kruszywa nie powinien przekraczać 0,5 grubości układanej warstwy. Przed przystąpieniem do układania warstwy wyrównawczej Wykonawca powinien wyznaczyć niweletę układanej warstwy wzdłuż krawędzi podbudowy lub jej osi za pomocą stalowej linki, po której przesuwa się czujnik urządzenia sterującego układarką. Maksymalna grubość układanej warstwy wyrównawczej nie powinna przekraczać 8 cm. Przy grubości przekraczającej 8 cm warstwę wyrównawczą należy wykonać w dwu lub więcej warstwach nie przekraczających od 6 do 8 cm. Warstwę wyrównawczą układa się według zasad określonych w OST D Nawierzchnia z betonu asfaltowego pkt 5. Zagęszczenie warstwy wyrównawczej z mieszanki mineralnoasfaltowej wyprodukowanej i wbudowanej na gorąco odbywa się według zasad podanych w OST D Nawierzchnia z betonu asfaltowego pkt 5. Ze względu na zmienną grubość zagęszczanej warstwy wyrównawczej Wykonawca robót, na podstawie przeprowadzonych prób, przedstawi Inżynierowi do akceptacji sposób zagęszczania warstw wyrównawczych w zależności od ich grubości.

73 5.7. Utrzymanie wyrównanej podbudowy Wykonawca jest odpowiedzialny za utrzymanie wyrównanej podbudowy we właściwym stanie, aż do czasu ułożenia na niej następnych warstw nawierzchni. Wszelkie uszkodzenia podbudowy Wykonawca naprawi na koszt własny. 6. kontrola jakości robót 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w OST D-M Wymagania ogólne pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien wykonać badania zgodnie z ustaleniami zawartymi w OST D Nawierzchnia z betonu asfaltowego pkt 6, w zakresie obejmującym badania warstw leżących poniżej warstwy ścieralnej Badania w czasie robót Częstotliwość oraz zakres badań i pomiarów w czasie wykonywania podbudowy podano w OST D Nawierzchnia z betonu asfaltowego pkt Wymagania dotyczące cech geometrycznych wykonanego wyrównania podbudowy Częstotliwość oraz zakres pomiarów dotyczących cech geometrycznych wykonanego wyrównania powinny być zgodne z określonymi w OST D Nawierzchnia z betonu asfaltowego pkt obmiar robót 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w OST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową jest Mg (megagram) wbudowanej mieszanki mineralno-asfaltowej. 8. odbiór robót 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w OST D-M Wymagania ogólne pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z

74 zachowaniem tolerancji według pkt 6 dały wyniki pozytywne Odbiór robót zanikających i ulegających zakryciu Roboty związane z wykonaniem wyrównania podbudowy należą do robót ulegających zakryciu. Zasady ich odbioru są określone w OST D-M Wymagania ogólne pkt podstawa płatności 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w OST D-M Wymagania ogólne pkt Cena jednostki obmiarowej Cena wykonania 1 Mg wyrównania podbudowy mieszanką mineralno-asfaltową obejmuje: prace pomiarowe i roboty przygotowawcze, oznakowanie robót, dostarczenie materiałów, wyprodukowanie mieszanki mineralno-asfaltowej, transport mieszanki na miejsce wbudowania, posmarowanie gorącym bitumem krawędzi urządzeń obcych, rozścielenie i zagęszczenie mieszanki zgodnie z założonymi spadkami i profilem, przeprowadzenie pomiarów i badań laboratoryjnych wymaganych w specyfikacji technicznej. Zakres robót 15m2x100kg/m2=1,5t masy AC11W, KR przepisy związane Normy i przepisy związane z wykonaniem wyrównania podbudowy mieszankami mineralno-asfaltowymi wytwarzanymi i wbudowywanymi na gorąco są podane w OST D Nawierzchnia z betonu asfaltowego pkt 10.

75 SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE D a. NAWIERZCHNIA Z BETONOWEJ KOSTKI BRUKOWEJ DLA DRÓG I ULIC ORAZ PLACÓW I CHODNIKÓW OST ST IBDiM NAJWAŻNIEJSZE OZNACZENIA I SKRÓTY - ogólna specyfikacja techniczna - specyfikacja techniczna wykonania i odbioru robót budowlanych Instytut Badawczy Dróg i Mostów - 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem nawierzchni z betonowej kostki brukowej Zakres stosowania SST Szczegółowa specyfikacja techniczna (SST) jest materiałem do odbioru robót budowlanych (ST) stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach, ulicach, placach i chodnikach Modernizacja chodnika przy drodze powiatowej nr 1352P Przybychowo Ruda -polegająca na przebudowie chodnika w miejscowości Skrzetusz Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem i odbiorem nawierzchni z betonowej kostki brukowej. Betonową kostkę brukową stosuje się do nawierzchni: dróg lokalnych i dojazdowych, zwłaszcza w strefie zamieszkania, ulic osiedlowych i zbiorczych, przystanków autobusowych, peronów i ciągów pieszo-jezdnych, placów ulicznych, parkingów, wjazdów do bram i garaży, placów zabawowych, chodników, alei spacerowych, ścieżek, pasaży, ścieżek rowerowych,

76 oraz do umocnienia skarp, pasów dzielących dróg, ścieków, rowów, schodów, małej architektury drogowej, elementów miejsc obsługi podróżnych itp Określenia podstawowe Betonowa kostka brukowa - prefabrykowany element budowlany, przeznaczony do budowy warstwy ścieralnej nawierzchni, wykonany metodą wibroprasowania z betonu niezbrojonego niebarwionego lub barwionego, jedno- lub dwuwarstwowego, charakteryzujący się kształtem, który umożliwia wzajemne przystawanie elementów Krawężnik - prosty lub łukowy element budowlany oddzielający jezdnię od chodnika, charakteryzujący się stałym lub zmiennym przekrojem poprzecznym i długością nie większą niż 1,0 m Ściek - umocnione zagłębienie, poniżej krawędzi jezdni, zbierające i odprowadzające wodę Obrzeże - element budowlany, oddzielający nawierzchnie chodników i ciągów pieszych od terenów nie przeznaczonych do komunikacji Spoina - odstęp pomiędzy przylegającymi elementami (kostkami) wypełniony określonymi materiałami wypełniającymi Szczelina dylatacyjna - odstęp dzielący duży fragment nawierzchni na sekcje w celu umożliwienia odkształceń temperaturowych, wypełniony określonymi materiałami wypełniającymi Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w SST D-M Wymagania ogólne [5] pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w SST D-M Wymagania ogólne [5] pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w SST D-M Wymagania ogólne [5] pkt Betonowa kostka brukowa Klasyfikacja betonowych kostek brukowych Betonowa kostka brukowa może mieć następujące cechy charakterystyczne, określone w katalogu producenta: odmianę: kostka jednowarstwowa (z jednego rodzaju betonu), kostka dwuwarstwowa (z betonu warstwy spodniej konstrukcyjnej i warstwy ścieralnej (górnej) zwykle barwionej grubości min. 4 mm, barwę: kostka szara, z betonu niebarwionego, 2. kostka kolorowa, z betonu barwionego, wzór (kształt) kostki: zgodny z kształtami określonymi przez producenta (przykłady podano w załączniku 1), wymiary, zgodne z wymiarami określonymi przez producenta, w zasadzie: długość: od 140 mm do 280 mm, 7. szerokość: od 0,5 do 1,0 wymiaru długości, lecz nie mniej niż 100 mm, 8. grubość: od 40 mm do 140 mm, przy czym zalecanymi grubościami są: 60 mm, 80 mm i 100 mm (zalecane grubości kostek podano w załączniku 2).

77 Pożądane jest, aby wymiary kostek były dostosowane do sposobu układania i siatki spoin oraz umożliwiały wykonanie warstwy o szerokości 1,0 m lub 1,5 m bez konieczności przecinania elementów w trakcie ich wbudowywania w nawierzchnię. Kostki mogą być produkowane z wypustkami dystansowymi na powierzchniach bocznych oraz z ukosowanymi krawędziami górnymi Wymagania techniczne stawiane betonowym kostkom brukowym Wymagania techniczne stawiane betonowym kostkom brukowym stosowanym na nawierzchniach dróg, ulic, chodników itp. określa PN-EN 1338 [2] w sposób przedstawiony w tablicy 1. Tablica 1. Lp. 1 Kształt i wymiary Wymagania wobec betonowej kostki brukowej, ustalone w PN-EN 1338 [2] do stosowania na zewnętrznych nawierzchniach, mających kontakt z solą odladzającą w warunkach mrozu Cecha 1.1 Dopuszczalne odchyłki w mm od zadeklarowanych wymiarów kostki, grubości < 100 mm 100 mm 1.2 Odchyłki płaskości i pofalowania (jeśli maksymalne wymiary kostki > 300 mm), przy długości pomiarowej 300 mm 400 mm 2 Właściwości fizyczne i mechaniczne 2.1 Odporność na zamrażanie/rozmrażanie z udziałem soli odladzających (wg klasy 3, zał. D) 2.2 Wytrzymałość na rozciąganie przy rozłupywaniu 2.3 Trwałość (ze względu na wytrzymałość) Załącznik normy C C Wymaganie Długość szerokość grubość ± 2 ± 2 ± 3 ± 3 ± 3 ± 4 Różnica pomiędzy dwoma pomiarami grubości, tej samej kostki, powinna być 3 mm Maksymalna (w mm) wypukłość wklęsłość 1,5 1,0 2,0 1,5 D Ubytek masy po badaniu: wartość średnia 1,0 kg/m 2, przy czym każdy pojedynczy wynik < 1,5 kg/m 2 F Wytrzymałość charakterystyczna T 3,6 MPa. Każdy pojedynczy wynik 2,9 MPa i nie powinien wykazywać obciążenia niszczącego mniejszego niż 250 N/mm długości rozłupania F Kostki mają zadawalającą trwałość (wytrzymałość) jeśli spełnione są wymagania pktu 2.2 oraz istnieje normalna konserwacja 2.4 Odporność na ścieranie (wg klasy 3 G i H Pomiar wykonany na tarczy oznaczenia H normy) szerokiej ściernej, wg zał. G normy badanie podstawowe Böhmego, wg zał. H mormy badanie alternatywne 23 mm mm 3 /5000 mm Odporność na poślizg/poślizgnięcie I jeśli górna powierzchnia kostki nie była szlifowana lub polerowana zadawalająca odporność, 5. jeśli wyjątkowo wymaga się podania wartości odporności na poślizg/poślizgnięcie należy zadeklarować minimalną jej wartość pomierzoną wg zał. I normy (wahadłowym przyrządem do badania tarcia) 3 Aspekty wizualne 3.1 Wygląd J górna powierzchnia kostki nie powinna mieć rys i odprysków, 10. nie dopuszcza się rozwarstwień w kostkach dwuwarstwowych, 11. ewentualne wykwity nie są uważane za istotne 3.2 Tekstura J a) kostki z powierzchnią o specjalnej teksturze producent powinien opisać rodzaj tekstury,

78 3.3 Zabarwienie (barwiona może być warstwa ścieralna lub cały element) b) tekstura lub zabarwienie kostki powinny być porównane z próbką producenta, zatwierdzoną przez odbiorcę, c) ewentualne różnice w jednolitości tekstury lub zabarwienia, spowodowane nieuniknionymi zmianami we właściwościach surowców i zmianach warunków twardnienia nie są uważane za istotne W przypadku zastosowań kostki na powierzchniach innych niż przewidziano w tablicy 1 (np. na nawierzchniach wewnętrznych nie narażonych na kontakt z solą odladzającą), wymagania wobec kostki należy odpowiednio dostosować do ustaleń PN-EN [2]. Kostki kolorowe powinny być barwione substancjami odpornymi na działanie czynników atmosferycznych, światła (w tym promieniowania UV) i silnych alkaliów (m.in. cementu, który przy wypełnieniu spoin zaprawą cementowo-piaskową nie może odbarwiać kostek). Zaleca się stosowanie środków stabilnie barwiących zaczyn cementowy w kostce, np. tlenki żelaza, tlenek chromu, tlenek tytanu, tlenek kobaltowo-glinowy (nie należy stosować do barwienia: sadz i barwników organicznych). Uwaga: Naloty wapienne (wykwity w postaci białych plam) mogą pojawić się na powierzchni kostek w początkowym okresie eksploatacji. Powstają one w wyniku naturalnych procesów fizykochemicznych występujących w betonie i zanikają w trakcie użytkowania w okresie do 2-3 lat Składowanie kostek Kostkę zaleca się pakować na paletach. Palety z kostką mogą być składowane na otwartej przestrzeni, przy czym podłoże powinno być wyrównane i odwodnione Materiały na podsypkę i do wypełnienia spoin oraz szczelin w nawierzchni Jeśli dokumentacja projektowa lub ST nie ustala inaczej, to należy stosować następujące materiały: na podsypkę piaskową pod nawierzchnię piasek naturalny wg PN-EN 13242:2004 [3], piasek łamany (0,075 2) mm wg PN-EN 13242:2004 [3], na podsypkę cementowo-piaskową pod nawierzchnię mieszankę cementu i piasku w stosunku 1:4 z piasku naturalnego spełniającego wymagania PN-EN 13242:2004 [3], cementu powszechnego użytku spełniającego wymagania PN-EN 197-1:2002 [1] i wody odpowiadającej wymaganiom PN-EN 1008:2004 [4], do wypełniania spoin w nawierzchni na podsypce piaskowej piasek naturalny spełniający wymagania PN-EN 13242:2004 [3], piasek łamany (0,075 2) mm wg PN-EN 13242:2004 [3], do wypełniania spoin w nawierzchni na podsypce cementowo-piaskowej zaprawę cementowo-piaskową 1:4 spełniającą wymagania wg 2.3 b), do wypełniania szczelin dylatacyjnych w nawierzchni na podsypce cementowo-piaskowej do wypełnienia górnej części szczeliny dylatacyjnej należy stosować drogowe zalewy kauczukowo-asfaltowe lub syntetyczne masy uszczelniające (np. poliuretanowe, poliwinylowe itp.), spełniające wymagania norm lub aprobat technicznych, względnie odpowiadających wymaganiom OST D a [12], do wypełnienia dolnej części szczeliny dylatacyjnej należy stosować wilgotną mieszankę cementowo-piaskową 1:8 z materiałów spełniających wymagania wg 2.3 b) lub inny materiał zaakceptowany przez Inżyniera. Składowanie kruszywa, nie przeznaczonego do bezpośredniego wbudowania po dostarczeniu na budowę, powinno odbywać się na podłożu równym, utwardzonym i dobrze odwodnionym, przy zabezpieczeniu kruszywa przed zanieczyszczeniem i zmieszaniem z innymi materiałami kamiennymi.

79 Cement w workach, co najmniej trzywarstwowych, o masie np. 50 kg, można przechowywać do: a) 10 dni w miejscach zadaszonych na otwartym terenie o podłożu twardym i suchym, b) terminu trwałości, podanego przez producenta, w pomieszczeniach o szczelnym dachu i ścianach oraz podłogach suchych i czystych. Cement dostarczony na paletach magazynuje się razem z paletami, z dopuszczalną wysokością 3 szt. palet. Cement niespaletowany układa się w stosy płaskie o liczbie warstw 12 (dla worków trzywarstwowych). Cement dostarczany luzem przechowuje się w magazynach specjalnych (zbiornikach stalowych, betonowych), przystosowanych do pneumatycznego załadowania i wyładowania Krawężniki, obrzeża i ścieki Jeśli dokumentacja projektowa, ST lub Inżynier nie ustalą inaczej, to do obramowania nawierzchni z kostek można stosować: a) krawężniki betonowe wg OST D a [13], b) obrzeża betonowe wg OST D [15], c) krawężniki kamienne wg OST D a [14]. Przy krawężnikach mogą występować ścieki wg OST D [16]. Krawężniki, obrzeża i ścieki mogą być ustawiane na: podsypce piaskowej lub cementowo-piaskowej, spełniających wymagania wg 2.3 a i 2.3 b, ławach żwirowych, tłuczniowych lub betonowych, spełniających wymagania wg OST D a [13], a [14], D [15] i D [16]. Krawężniki i obrzeża mogą być przechowywane na składowiskach otwartych, posegregowane według typów, rodzajów, odmian i wielkości. Należy układać je z zastosowaniem podkładek i przekładek drewnianych. Kruszywo i cement powinny być składowane i przechowywane wg Materiały do podbudowy ułożonej pod nawierzchnią z betonowej kostki brukowej Materiały do podbudowy, ustalonej w dokumentacji projektowej, powinny odpowiadać wymaganiom właściwej SST lub innym dokumentom zaakceptowanym przez Inżyniera. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w SST D-M Wymagania ogólne [5] pkt Sprzęt do wykonania nawierzchni Układanie betonowej kostki brukowej może odbywać się: ręcznie, zwłaszcza na małych powierzchniach, 3. mechanicznie przy zastosowaniu urządzeń układających (układarek), składających się z wózka i chwytaka sterowanego hydraulicznie, służącego do przenoszenia z palety warstwy kostek na miejsce ich ułożenia; urządzenie to, po skończonym układaniu kostek, można wykorzystać do wmiatania piasku w szczeliny, zamocowanymi do chwytaka szczotkami. Do przycinania kostek można stosować specjalne narzędzia tnące (np. przycinarki, szlifierki z tarczą). Do zagęszczania nawierzchni z kostki należy stosować zagęszczarki wibracyjne (płytowe) z wykładziną elastomerową, chroniące kostki przed ścieraniem i wykruszaniem naroży. Sprzęt do wykonania koryta, podbudowy i podsypki powinien odpowiadać wymaganiom właściwych SST, wymienionych w pkcie 5.4 lub innym dokumentom (normom PN i BN, wytycznym IBDiM) względnie opracowanym ST zaakceptowanym przez Inżyniera.

80 Do wytwarzania podsypki cementowo-piaskowej i zapraw należy stosować betoniarki. Do wypełniania szczelin dylatacyjnych należy stosować sprzęt odpowiadający wymaganiom OST D a [12]. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w SST D-M Wymagania ogólne [5] pkt Transport materiałów do wykonania nawierzchni Betonowe kostki brukowe mogą być przewożone na paletach - dowolnymi środkami transportowymi po osiągnięciu przez beton wytrzymałości na ściskanie co najmniej 15 MPa. Kostki w trakcie transportu powinny być zabezpieczone przed przemieszczaniem się i uszkodzeniem. Jako środki transportu wewnątrzzakładowego kostek na środki transportu zewnętrznego mogą służyć wózki widłowe, którymi można dokonać załadunku palet. Do załadunku palet na środki transportu można wykorzystywać również dźwigi samochodowe. Palety transportowe powinny być spinane taśmami stalowymi lub plastikowymi, zabezpieczającymi kostki przed uszkodzeniem w czasie transportu. Na jednej palecie zaleca się układać do 10 warstw kostek (zależnie od grubości i kształtu), tak aby masa palety z kostkami wynosiła od 1200 kg do 1700 kg. Pożądane jest, aby palety z kostkami były wysyłane do odbiorcy środkiem transportu samochodowego wyposażonym w dźwig do zai rozładunku. Krawężniki i obrzeża mogą być przewożone dowolnymi środkami transportowymi. Krawężniki betonowe należy układać w pozycji pionowej z nachyleniem w kierunku jazdy. Krawężniki kamienne należy układać na podkładkach drewnianych, długością w kierunku jazdy. Krawężniki i obrzeża powinny być zabezpieczone przed przemieszczaniem się i uszkodzeniem w czasie transportu. Kruszywa można przewozić dowolnym środkiem transportu, w warunkach zabezpieczających je przed zanieczyszczeniem i zmieszaniem z innymi materiałami. Podczas transportu kruszywa powinny być zabezpieczone przed wysypaniem, a kruszywo drobne - przed rozpyleniem. Cement w workach może być przewożony samochodami krytymi, wagonami towarowymi i innymi środkami transportu, w sposób nie powodujący uszkodzeń opakowania. Worki przewożone na paletach układa się po 5 warstw worków, po 4 szt. w warstwie. Worki niespaletowane układa się na płask, przylegające do siebie, w równej wysokości do 10 warstw. Ładowanie i wyładowywanie zaleca się wykonywać za pomocą zmechanizowanych urządzeń do poziomego i pionowego przemieszczania ładunków. Cement luzem może być przewożony w zbiornikach transportowych (np. wagonach, samochodach), czystych i wolnych od pozostałości z poprzednich dostaw, oraz nie powinien ulegać zniszczeniom podczas transportu. Środki transportu powinny być wyposażone we wsypy i urządzenia do wyładowania cementu. Zalewę lub masy uszczelniające do szczelin dylatacyjnych można transportować dowolnymi środkami transportu w fabrycznie zamkniętych pojemnikach lub opakowaniach, chroniących je przed zanieczyszczeniem. Materiały do podbudowy powinny być przewożone w sposób odpowiadający wymaganiom właściwej SST. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w SST D-M Wymagania ogólne [5] pkt 5.

81 5.2. Podłoże i koryto Grunty podłoża powinny być niewysadzinowe, jednorodne i nośne oraz zabezpieczone przed nadmiernym zawilgoceniem i ujemnymi skutkami przemarzania, zgodnie z dokumentacją projektową. Koryto pod podbudowę lub nawierzchnię powinno być wyprofilowane zgodnie z projektowanymi spadkami oraz przygotowane zgodnie z wymaganiami SST D [6]. Koryto musi mieć skuteczne odwodnienie, zgodne z dokumentacją projektową Konstrukcja nawierzchni Konstrukcja nawierzchni powinna być zgodna z dokumentacją projektową lub ST (przykłady konstrukcji nawierzchni podają załączniki 3 i 4). Konstrukcja nawierzchni może obejmować ułożenie warstwy ścieralnej z betonowej kostki brukowej na: a) podsypce piaskowej lub cementowo-piaskowej oraz podbudowie, b) podsypce piaskowej rozścielonej bezpośrednio na podłożu z gruntu piaszczystego. Podstawowe czynności przy wykonywaniu nawierzchni, z występowaniem podbudowy, podsypki cementowo-piaskowej i wypełnieniem spoin zaprawą cementowopiaskową, obejmują: wykonanie podbudowy, 9. wykonanie obramowania nawierzchni (z krawężników, obrzeży i ew. ścieków), 10. przygotowanie i rozścielenie podsypki cementowo-piaskowej, 11. ułożenie kostek z ubiciem, 12. przygotowanie zaprawy cementowo-piaskowej i wypełnienie nią szczelin, 13. wypełnienie szczelin dylatacyjnych, 14. pielęgnację nawierzchni i oddanie jej do ruchu. Przy wykonywaniu nawierzchni na podsypce piaskowej, podstawowych czynności jest mniej, gdyż nie występują zwykle poz. 1, 6 i 7, a poz. 3 dotyczy podsypki piaskowej, zaś poz. 5 - wypełnienia szczelin piaskiem Podbudowa Rodzaj podbudowy przewidzianej do wykonania pod warstwą betonowej kostki brukowej powinien być zgodny z dokumentacją projektową. Wykonanie podbudowy powinno odpowiadać wymaganiom właściwej SST, np.: D Dolne warstwy podbudów oraz oczyszczenie i skropienie [6], 5. D Podbudowy z kruszywa stabilizowanego mechanicznie (z kruszywa naturalnego lub łamanego) [7], 6. D Podbudowa z tłucznia kamiennego [8], 7. D Podbudowy i ulepszone podłoże z gruntów lub kruszyw stabilizowanych spoiwami hydraulicznymi [9], 8. D Podbudowa z chudego betonu [10], 9. D b Podbudowa z betonu cementowego [11]. Inne rodzaje podbudów powinny odpowiadać wymaganiom norm, wytycznych IBDiM lub indywidualnie opracowanym ST zaakceptowanym przez Inżyniera Obramowanie nawierzchni Rodzaj obramowania nawierzchni powinien być zgodny z dokumentacją projektową lub ST. Jeśli dokumentacja projektowa lub ST nie ustala inaczej, to materiały do wykonania obramowań powinny odpowiadać wymaganiom określonym w pkcie 2.4. Ustawianie krawężników, obrzeży i ew. wykonanie ścieków przykrawężnikowych powinno być zgodne z wymaganiami zawartymi w OST D a [13], a [14], D [15] i D [16]. Krawężniki i obrzeża zaleca się ustawiać przed przystąpieniem do układania nawierzchni z kostki. Przed ich ustawieniem, pożądane jest ułożenie pojedynczego rzędu kostek w celu ustalenia szerokości nawierzchni i prawidłowej lokalizacji krawężników lub obrzeży.

82 5.6. Podsypka Rodzaj podsypki i jej grubość powinny być zgodne z dokumentacją projektową lub ST. Jeśli dokumentacja projektowa lub ST nie ustala inaczej to grubość podsypki powinna wynosić po zagęszczeniu 3 5 cm, a wymagania dla materiałów na podsypkę powinny być zgodne z pktem 2.3. Dopuszczalne odchyłki od zaprojektowanej grubości podsypki nie powinny przekraczać 1 cm. Podsypkę piaskową należy zwilżyć wodą, równomiernie rozścielić i zagęścić lekkimi walcami (np. ręcznymi) lub zagęszczarkami wibracyjnymi w stanie wilgotności optymalnej. Podsypkę cementowo-piaskową stosuje się z zasady przy występowaniu podbudowy pod nawierzchnią z kostki. Podsypkę cementowo-piaskową przygotowuje się w betoniarkach, a następnie rozściela się na uprzednio zwilżonej podbudowie, przy zachowaniu: współczynnika wodnocementowego od 0,25 do 0,35, wytrzymałości na ściskanie nie mniejszej niż R 7 = 10 MPa, R 28 = 14 MPa. W praktyce, wilgotność układanej podsypki powinna być taka, aby po ściśnięciu podsypki w dłoni podsypka nie rozsypywała się i nie było na dłoni śladów wody, a po naciśnięciu palcami podsypka rozsypywała się. Rozścielenie podsypki cementowopiaskowej powinno wyprzedzać układanie nawierzchni z kostek od 3 do 4 m. Rozścielona podsypka powinna być wyprofilowana i zagęszczona w stanie wilgotnym, lekkimi walcami (np. ręcznymi) lub zagęszczarkami wibracyjnymi. Jeśli podsypka jest wykonana z suchej zaprawy cementowo-piaskowej to po zawałowaniu nawierzchni należy ją polać wodą w takiej ilości, aby woda zwilżyła całą grubość podsypki. Rozścielenie podsypki z suchej zaprawy może wyprzedzać układanie nawierzchni z kostek o około 20 m. Całkowite ubicie nawierzchni i wypełnienie spoin zaprawą musi być zakończone przed rozpoczęciem wiązania cementu w podsypce Układanie nawierzchni z betonowych kostek brukowych Ustalenie kształtu, wymiaru i koloru kostek oraz desenia ich układania Kształt, wymiary, barwę i inne cechy charakterystyczne kostek wg pktu oraz deseń ich układania (przykłady podano w zał. 5) powinny być zgodne z dokumentacją projektową lub ST, a w przypadku braku wystarczających ustaleń Wykonawca przedkłada odpowiednie propozycje do zaakceptowania Inżynierowi. Przed ostatecznym zaakceptowaniem kształtu, koloru, sposobu układania i wytwórni kostek, Inżynier może polecić Wykonawcy ułożenie po 1 m 2 wstępnie wybranych kostek, wyłącznie na podsypce piaskowej. Warunki atmosferyczne Ułożenie nawierzchni z kostki na podsypce cementowo-piaskowej zaleca się wykonywać przy temperaturze otoczenia nie niższej niż +5 o C. Dopuszcza się wykonanie nawierzchni jeśli w ciągu dnia temperatura utrzymuje się w granicach od 0 o C do +5 o C, przy czym jeśli w nocy spodziewane są przymrozki kostkę należy zabezpieczyć materiałami o złym przewodnictwie ciepła (np. matami ze słomy, papą itp.). Nawierzchnię na podsypce piaskowej zaleca się wykonywać w dodatnich temperaturach otoczenia Ułożenie nawierzchni z kostek Warstwa nawierzchni z kostki powinna być wykonana z elementów o jednakowej grubości. Na większym fragmencie robót zaleca się stosować kostki dostarczone w tej samej partii materiału, w której niedopuszczalne są różne odcienie wybranego koloru kostki. Układanie kostki można wykonywać ręcznie lub mechanicznie. Układanie ręczne zaleca się wykonywać na mniejszych powierzchniach, zwłaszcza skomplikowanych pod względem kształtu lub wymagających kompozycji kolorystycznej

83 układanych deseni oraz różnych wymiarów i kształtów kostek. Układanie kostek powinni wykonywać przyuczeni brukarze. Układanie mechaniczne zaleca się wykonywać na dużych powierzchniach o prostym kształcie, tak aby układarka mogła przenosić z palety warstwę kształtek na miejsce ich ułożenia z wymaganą dokładnością. Kostka do układania mechanicznego nie może mieć dużych odchyłek wymiarowych i musi być odpowiednio przygotowana przez producenta, tj. ułożona na palecie w odpowiedni wzór, bez dołożenia połówek i dziewiątek, przy czym każda warstwa na palecie musi być dobrze przesypana bardzo drobnym piaskiem, by kostki nie przywierały do siebie. Układanie mechaniczne zawsze musi być wsparte pracą brukarzy, którzy uzupełniają przerwy, wyrabiają łuki, dokładają kostki w okolicach studzienek i krawężników. Kostkę układa się około 1,5 cm wyżej od projektowanej niwelety, ponieważ po procesie ubijania podsypka zagęszcza się. Powierzchnia kostek położonych obok urządzeń infrastruktury technicznej (np. studzienek, włazów itp.) powinna trwale wystawać od 3 mm do 5 mm powyżej powierzchni tych urządzeń oraz od 3 mm do 10 mm powyżej korytek ściekowych (ścieków). Do uzupełnienia przestrzeni przy krawężnikach, obrzeżach i studzienkach można używać elementy kostkowe wykończeniowe w postaci tzw. połówek i dziewiątek, mających wszystkie krawędzie równe i odpowiednio fazowane. W przypadku potrzeby kształtek o nietypowych wymiarach, wolną przestrzeń uzupełnia się kostką ciętą, przycinaną na budowie specjalnymi narzędziami tnącymi (przycinarkami, szlifierkami z tarczą itp.). Dzienną działkę roboczą nawierzchni na podsypce cementowo-piaskowej zaleca się zakończyć prowizorycznie około półmetrowym pasem nawierzchni na podsypce piaskowej w celu wytworzenia oporu dla ubicia kostki ułożonej na stałe. Przed dalszym wznowieniem robót, prowizorycznie ułożoną nawierzchnię na podsypce piaskowej należy rozebrać i usunąć wraz z podsypką Ubicie nawierzchni z kostek Ubicie nawierzchni należy przeprowadzić za pomocą zagęszczarki wibracyjnej (płytowej) z osłoną z tworzywa sztucznego. Do ubicia nawierzchni nie wolno używać walca. Ubijanie nawierzchni należy prowadzić od krawędzi powierzchni w kierunku jej środka i jednocześnie w kierunku poprzecznym kształtek. Ewentualne nierówności powierzchniowe mogą być zlikwidowane przez ubijanie w kierunku wzdłużnym kostki. Po ubiciu nawierzchni wszystkie kostki uszkodzone (np. pęknięte) należy wymienić na kostki całe Spoiny i szczeliny dylatacyjne Spoiny Szerokość spoin pomiędzy betonowymi kostkami brukowymi powinna wynosić od 3 mm do 5 mm. W przypadku stosowania prostopadłościennych kostek brukowych zaleca się aby osie spoin pomiędzy dłuższymi bokami tych kostek tworzyły z osią drogi kąt 45, a wierzchołek utworzonego kąta prostego pomiędzy spoinami miał kierunek odwrotny do kierunku spadku podłużnego nawierzchni. Po ułożeniu kostek, spoiny należy wypełnić: piaskiem, spełniającym wymagania pktu 2.3 c), jeśli nawierzchnia jest na podsypce piaskowej, zaprawą cementowo-piaskową, spełniającą wymagania pktu 2.3 d), jeśli nawierzchnia jest na podsypce cementowo-piaskowej.

84 Wypełnienie spoin piaskiem polega na rozsypaniu warstwy piasku i wmieceniu go w spoiny na sucho lub, po obfitym polaniu wodą - wmieceniu papki piaskowej szczotkami względnie rozgarniaczkami z piórami gumowymi. Zaprawę cementowo-piaskową zaleca się przygotować w betoniarce, w sposób zapewniający jej wystarczającą płynność. Spoiny można wypełnić przez rozlanie zaprawy na nawierzchnię i nagarnianie jej w szczeliny szczotkami lub rozgarniaczkami z piórami gumowymi. Przed rozpoczęciem zalewania kostka powinna być oczyszczona i dobrze zwilżona wodą. Zalewa powinna całkowicie wypełnić spoiny i tworzyć monolit z kostkami. Przy wypełnianiu spoin zaprawą cementowo-piaskową należy zabezpieczyć przed zalaniem nią szczeliny dylatacyjne, wkładając zwinięte paski papy, zwitki z worków po cemencie itp. Po wypełnianiu spoin zaprawą cementowo-piaskową nawierzchnię należy starannie oczyścić; szczególnie dotyczy to nawierzchni z kostek kolorowych i z różnymi deseniami układania. Szczeliny dylatacyjne W przypadku układania kostek na podsypce cementowo-piaskowej i wypełnianiu spoin zaprawą cementowo-piaskową, należy przewidzieć wykonanie szczelin dylatacyjnych w odległościach zgodnych z dokumentacją projektową lub ST względnie nie większych niż co 8 m. Szerokość szczelin dylatacyjnych powinna umożliwiać przejęcie przez nie przemieszczeń wywołanych wysokimi temperaturami nawierzchni w okresie letnim, lecz nie powinna być mniejsza niż 8 mm. Szczeliny te powinny być wypełnione trwale zalewami i masami określonymi w pkcie 2.3 e). Sposób wypełnienia szczelin powinien odpowiadać wymaganiom OST D a [12]. Szczeliny dylatacyjne poprzeczne należy stosować dodatkowo w miejscach, w których występuje zmiana sztywności podłoża (np. nad przepustami, przy przyczółkach mostowych, nad szczelinami dylatacyjnymi w podbudowie itp.). Zaleca się wykonywać szczeliny podłużne przy ściekach wzdłuż jezdni Pielęgnacja nawierzchni i oddanie jej dla ruchu Nawierzchnię na podsypce piaskowej ze spoinami wypełnionymi piaskiem można oddać do użytku bezpośrednio po jej wykonaniu. Nawierzchnię na podsypce cementowo-piaskowej ze spoinami wypełnionymi zaprawą cementowo-piaskową, po jej wykonaniu należy przykryć warstwą wilgotnego piasku o grubości od 3,0 do 4,0 cm i utrzymywać ją w stanie wilgotnym przez 7 do 10 dni. Po upływie od 2 tygodni (przy temperaturze średniej otoczenia nie niższej niż 15 o C) do 3 tygodni (w porze chłodniejszej) nawierzchnię należy oczyścić z piasku i można oddać do użytku. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w SST D-M Wymagania ogólne [5] pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien: uzyskać wymagane dokumenty, dopuszczające wyroby budowlane do obrotu i powszechnego stosowania (aprobaty techniczne, certyfikaty zgodności, deklaracje zgodności, ew. badania materiałów wykonane przez dostawców itp.), wykonać badania właściwości materiałów przeznaczonych do wykonania robót, określone w pkcie 2, sprawdzić cechy zewnętrzne gotowych materiałów z tworzyw i prefabrykowanych. Wszystkie dokumenty oraz wyniki badań Wykonawca przedstawia Inżynierowi do akceptacji.

85 6.3. Badania w czasie robót Częstotliwość oraz zakres badań i pomiarów w czasie robót nawierzchniowych z kostki podaje tablica 2.

86 Tablica 2. Częstotliwość oraz zakres badań i pomiarów w czasie robót Lp. Wyszczególnienie badań i pomiarów Częstotliwość badań 1 Sprawdzenie podłoża i koryta Wg OST D [6] 2 Sprawdzenie ew. podbudowy Wg OST, norm, wytycznych, wymienionych w pkcie Sprawdzenie obramowania nawierzchni wg OST D a [13]; D [14]; D [15]; D [16] 4 Sprawdzenie podsypki (przymiarem liniowym lub metodą niwelacji) Bieżąca kontrola w 10 punktach dziennej działki roboczej: grubości, spadków i cech konstrukcyjnych w porównaniu z dokumentacją projektową i specyfikacją 5 Badania wykonywania nawierzchni z kostki a) zgodność z dokumentacją Sukcesywnie na każdej działce projektową roboczej b) położenie osi w planie Co 100 m i we wszystkich punktach (sprawdzone geodezyjnie) charakterystycznych c) rzędne wysokościowe (pomierzone instrumentem pomiarowym) d) równość w profilu podłużnym łatą czterometrową) e) równość w przekroju poprzecznym (sprawdzona łatą profilową z po-ziomnicą i pomiarze prześwitu kli-nem cechowanym oraz przymiarem liniowym względnie metodą niwela-cji) f) spadki poprzeczne (sprawdzone me-todą niwelacji) g) szerokość nawierzchni (sprawdzona przymiarem liniowym) h) szerokość i głębokość wypełnienia spoin i szczelin (oględziny i pomiar przymiarem liniowym po wykrusze-niu dług. 10 cm) i) sprawdzenie koloru kostek i desenia ich ułożenia Co 25 m w osi i przy krawędziach oraz we wszystkich punktach charakterystycznych Wartości dopuszczalne Wg pktu 5.6; odchyłki od projektowanej grubości 1 cm Przesunięcie od osi projektowanej do 2 cm Odchylenia: +1 cm; -2 cm Jw. Nierówności do 8 mm Jw. Prześwity między łatą a powierzchnią do 8 mm Jw. Jw. W 20 punktach charakterystycznych dziennej działki roboczej Kontrola bieżąca - Odchyłki od dokumentacji projektowej do 0,3% Odchyłki od szerokości projektowanej do 5 cm Wg pktu Wg dokumentacji projektowej lub decyzji Inżyniera 6.4. Badania wykonanych robót Zakres badań i pomiarów wykonanej nawierzchni z betonowej kostki brukowej podano w tablicy 3. Tablica 3. Badania i pomiary po ukończeniu budowy nawierzchni Lp. Wyszczególnienie badań i pomiarów Sposób sprawdzenia 1 Sprawdzenie wyglądu zewnętrznego nawierzchni, krawężników, obrzeży, ścieków 2 Badanie położenia osi nawierzchni w planie Wizualne sprawdzenie jednorodności wyglądu, prawidłowości desenia, kolorów kostek, spękań, plam, deformacji, wy-kruszeń, spoin i szczelin Geodezyjne sprawdzenie położenia osi co 25 m i w punktach charakterystycznych

87 3 Rzędne wysokościowe, równość podłużna i poprzeczna, spadki poprzeczne i szerokość 4 Rozmieszczenie i szerokość spoin i szczelin w nawierzchni, pomiędzy krawężnikami, obrzeżami, ściekami oraz wypełnienie spoin i szczelin (dopuszczalne przesunięcia wg tab. 2, lp. 5b) Co 25 m i we wszystkich punktach charakterystycznych (wg metod i dopuszczalnych wartości podanych w tab. 2, lp. od 5c do 5g) Wg pktu 5.5 i OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST D-M Wymagania ogólne [5] pkt Jednostka obmiarowa Jednostką obmiarową jest m 2 (metr kwadratowy) wykonanej nawierzchni z betonowej kostki brukowej. Jednostki obmiarowe robót towarzyszących budowie nawierzchni z betonowej kostki brukowej (podbudowa, obramowanie itp.) są ustalone w odpowiednich OST wymienionych w pktach 5.4 i ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w SST D-M Wymagania ogólne [5] pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, ST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji według pktu 6 dały wyniki pozytywne Odbiór robót zanikających i ulegających zakryciu Odbiorowi robót zanikających i ulegających zakryciu podlegają: przygotowanie podłoża i wykonanie koryta, ewentualnie wykonanie podbudowy, ewentualnie wykonanie ław (podsypek) pod krawężniki, obrzeża, ścieki, wykonanie podsypki pod nawierzchnię, ewentualnie wypełnienie dolnej części szczelin dylatacyjnych. Odbiór tych robót powinien być zgodny z wymaganiami pktu 8.2 D-M Wymagania ogólne [5] oraz niniejszej SST. Zakres robót do wykonania Kostka brukowa betonowa - szara gr.6 cm na posypce cementowo - piaskowej- gr.3cm 190,0m2 z rozbiórki chodnik Kostka brukowa betonowa - szara gr.6 cm na posypce cementowo - piaskowej- gr.3cm 45,2m2 nowa chodnik Kostka brukowa betonowa - czerwona gr.6 cm na posypce cementowo - piaskowej- gr.3cm 70,8m2 z nowa chodnik Kostka brukowa betonowa - czerwona gr.8 cm na posypce cementowo - piaskowej- gr.3cm 38,5m2 z nowa wjazd

88 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w SST D-M Wymagania ogólne [5] pkt Cena jednostki obmiarowej Cena wykonania 1 m 2 nawierzchni z betonowej kostki brukowej obejmuje: prace pomiarowe i roboty przygotowawcze, oznakowanie robót, przygotowanie podłoża i wykonanie koryta, dostarczenie materiałów i sprzętu, wykonanie podsypki, ustalenie kształtu, koloru i desenia kostek, ułożenie i ubicie kostek, wypełnienie spoin i ew. szczelin dylatacyjnych w nawierzchni, pielęgnację nawierzchni, przeprowadzenie pomiarów i badań wymaganych w niniejszej specyfikacji technicznej, odwiezienie sprzętu. Cena wykonania 1 m 2 nawierzchni z betonowej kostki brukowej nie obejmuje robót towarzyszących (jak: podbudowa, obramowanie itp.), które powinny być ujęte w innych pozycjach kosztorysowych, a których zakres jest określony przez OST wymienione w pktach 5.4 i Sposób rozliczenia robót tymczasowych i prac towarzyszących Cena wykonania robót określonych niniejszą OST obejmuje: roboty tymczasowe, które są potrzebne do wykonania robót podstawowych, ale nie są przekazywane Zamawiającemu i są usuwane po wykonaniu robót podstawowych, prace towarzyszące, które są niezbędne do wykonania robót podstawowych, niezaliczane do robót tymczasowych, jak geodezyjne wytyczenie robót itd. 10. PRZEPISY ZWIĄZANE Normy 1. PN-EN 197-1:2002 Cement. Część 1: Skład, wymagania i kryteria zgodności dotyczące cementu powszechnego użytku 2. PN-EN 1338:2005 Betonowe kostki brukowe. Wymagania i metody badań 3. PN-EN 13242:2004 Kruszywa do niezwiązanych i związanych hydraulicznie materiałów stosowanych w obiektach budowlanych i budownictwie drogowym (W okresie przejściowym można stosować PN-B-11111:1996 Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Żwir i mieszanka, PN- B-11112:1996 Kruszywa mineralne. Kruszywo łamane do nawierzchni drogowych, PN-B-11113:1996 Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Piasek) 4. PN-EN 1008:2004 Woda zarobowa do betonu. Specyfikacja pobierania próbek, badanie i ocena przydatności wody zarobowej do betonu, w tym wody odzyskanej z procesów produkcji betonu Ogólne specyfikacje techniczne (OST) 5. D-M Wymagania ogólne 6. D Dolne warstwy podbudów oraz oczyszczenie i skropienie 7. D Podbudowy z kruszywa stabilizowanego mechanicznie 8. D Podbudowa z tłucznia kamiennego

89 9. D Podbudowy i ulepszone podłoża z gruntów lub kruszyw stabilizowanych spoiwami hydraulicznymi 10. D Podbudowa z chudego betonu 11. D b Podbudowa z betonu cementowego 12. D a Wypełnianie szczelin w nawierzchni z betonu cementowego 13. D a Ustawianie krawężników betonowych 14. D a Ustawianie krawężników kamiennych 15. D Betonowe obrzeża chodnikowe 16. D Ścieki

90 11. ZAŁĄCZNIKI ZAŁĄCZNIK 1 Przykłady kształtów betonowej kostki brukowej Najczęściej spotykane kształty kostek i sposoby ich układania (wg W. Brylicki: Kostka brukowa z betonu wibroprasowanego, 1998)

91 Podstawowe kształty kostek (wg W. Grzybowska, P. Zieliński: Nawierzchnie kostek betonowych w świetle doświadczeń zagranicznych, Drogownictwo 5/1999) Oznaczenia: (1) - typ kostki charakterystyczny dla wiązań w jodełkę, - typ kostki odpowiedni tylko dla wiązań w rzędy proste. Kształtki zacienione - typ kostki zapewniający dobry rozkład obciążenia. Kategoria A Kategoria B Kategoria C Kategoria A: Kategoria B: Kategoria C: kostki zazębiające się wzajemnie na wszystkich czterech bocznych ściankach - spoiny nie rozszerzają się pod ruchem kostki zazębiające się wzajemnie na dwóch bocznych ściankach - utrudnione rozszerzanie spoin równolegle do osi podłużnej elementów kostki nie zazębiają się wzajemnie - wymagana jest duża dokładność układania kostek o jednakowych wymiarach ZAŁĄCZNIK 2 Zalecane grubości betonowej kostki brukowej (wg: A. Becher, Z. Gustowski Jak wykonać trwałą nawierzchnię z kostki brukowej, Materiały Budowlane nr 5/2005) W zależności od rodzaju zastosowania kostek w nawierzchni, można przyjmować następującą minimalną jej grubość: a) 4 cm w przypadku ruchu pieszego (np. na przydomowych chodnikach, tarasach), b) 6 lub 7 cm w przypadku ruchu pieszego i pojazdów niemechanicznych oraz mało intensywnego ruchu samochodów o masie do 3,5 t, c) 8 cm w przypadku intensywnego ruchu samochodów osobowych, ciężarowych i innych ciężkich pojazdów, d) 10 cm w przypadku najbardziej intensywnego obciążenia, np. na placach przemysłowych, przy ciągłym ruchu ciężkich pojazdów.

92 ZAŁĄCZNIK 3 Przykładowe konstrukcje nawierzchni z betonowej kostki brukowej na ulicach (wg W. Brylicki: Zadanie dla specjalistów, Budownictwo-Technologie-Architektura, nr specjalny, 2005 r.) 1. Kategorie ruchu do ustalenia konstrukcji nawierzchni Lp. Przeznaczenie nawierzchni 1 Chodniki, ścieżki rowerowe i ciągi pieszo-jezdne tylko wyjątkowo wykorzystywane przez samochody dostawcze i samochody oczyszczania 2 Ulice osiedlowe, parkingi samochodów osobowych, na których okazjonalnie zatrzymują się samochody ciężarowe oraz rzadko użytkowane przez samochody ciężarowe ulice i place 3 Ulice osiedlowe, strefy ruchu pieszego z ruchem dostawczym, stale użytkowane parkingi samochodów osobowych z nielicznym udziałem samochodów ciężarowych i autobusów 4 Ulice zbiorcze, strefy ruchu pieszego z ciężkim ruchem dostawczym, parkingi dla samochodów ciężarowych i autobusów oraz drogi przemysłowe Kategoria ruchu (liczba pojazdów porównawczych o nacisku do 80 kn/oś/pas/24 h) Bardzo lekki R 0 /do 4 Bardzo lekki R 1 / 5 11 Lekki R 2 / Lekko-średni R 3 / Konstrukcje nawierzchni Oznaczenia: a) warstwa ścieralna z drobnowymiarowych elementów betonowych innych niż elementy sześciokątne, b) warstwa ścieralna z drobnowymiarowych elementów betonowych o kształcie sześciokątnym, c) warstwa ścieralna z drobnowymiarowych elementów betonowych może być układana bezpośrednio na warstwie mrozoodpornej odpowiedniej grubości 2.1. Konstrukcja nawierzchni dla kategorii ruchu R 0 grubość warstwy w [cm] 2.2. Konstrukcja nawierzchni dla kategorii ruchu R 1 grubość warstwy w [cm]

93 2.3. Konstrukcja nawierzchni dla kategorii ruchu R 2 grubość warstwy w [cm] 2.4. Konstrukcja nawierzchni dla kategorii ruchu R 3 grubość warstwy w [cm]

94 ZAŁĄCZNIK 4 Zalecone konstrukcje nawierzchni z betonowej kostki brukowej na drogach publicznych (wg rozporządzenia Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie, Dz.U. Nr 43, poz. 430) Nawierzchnia w rejonie przystanku autobusowego (na podłożu G1 o module sprężystości (wtórnym) 120 MPa) 1.1. Drogi o ruchu kategorii KR3 ( osi obliczeniowych 100 kn/pas/dobę)

95 1.2. Drogi o ruchu kategorii KR4 ( osi obliczeniowych 100 kn/pas/dobę) 1.3. Drogi o ruchu kategorii KR5 ( osi obliczeniowych 100 kn/pas/dobę) 2. Nawierzchnia jezdni dróg klasy L (lokalnych) i D (dojazdowych) w strefie zamieszkania (na podłożu G1 o module sprężystości (wtórnym) 100 MPa)

96 3. Nawierzchnia chodnika a) z dopuszczeniem postoju samochodów o masie całkowitej 2500 kg, na podłożu G1 o module sprężystości (wtórnym) 80 MPa b) wyłącznie dla ruchu pieszych 4. Nawierzchnia ścieżek rowerowych 5. Nawierzchnia przeznaczona do postoju pojazdów i jezdni manewrowej (m.in. na parkingu) 5.1. dla samochodów o masie całkowitej 2500 kg, na podłożu G1 o module sprężystości (wtórnym) 100 MPa

97 5.2. dla samochodów ciężarowych na podłożu G1 o module sprężystości (wtórnym) 120 MPa
