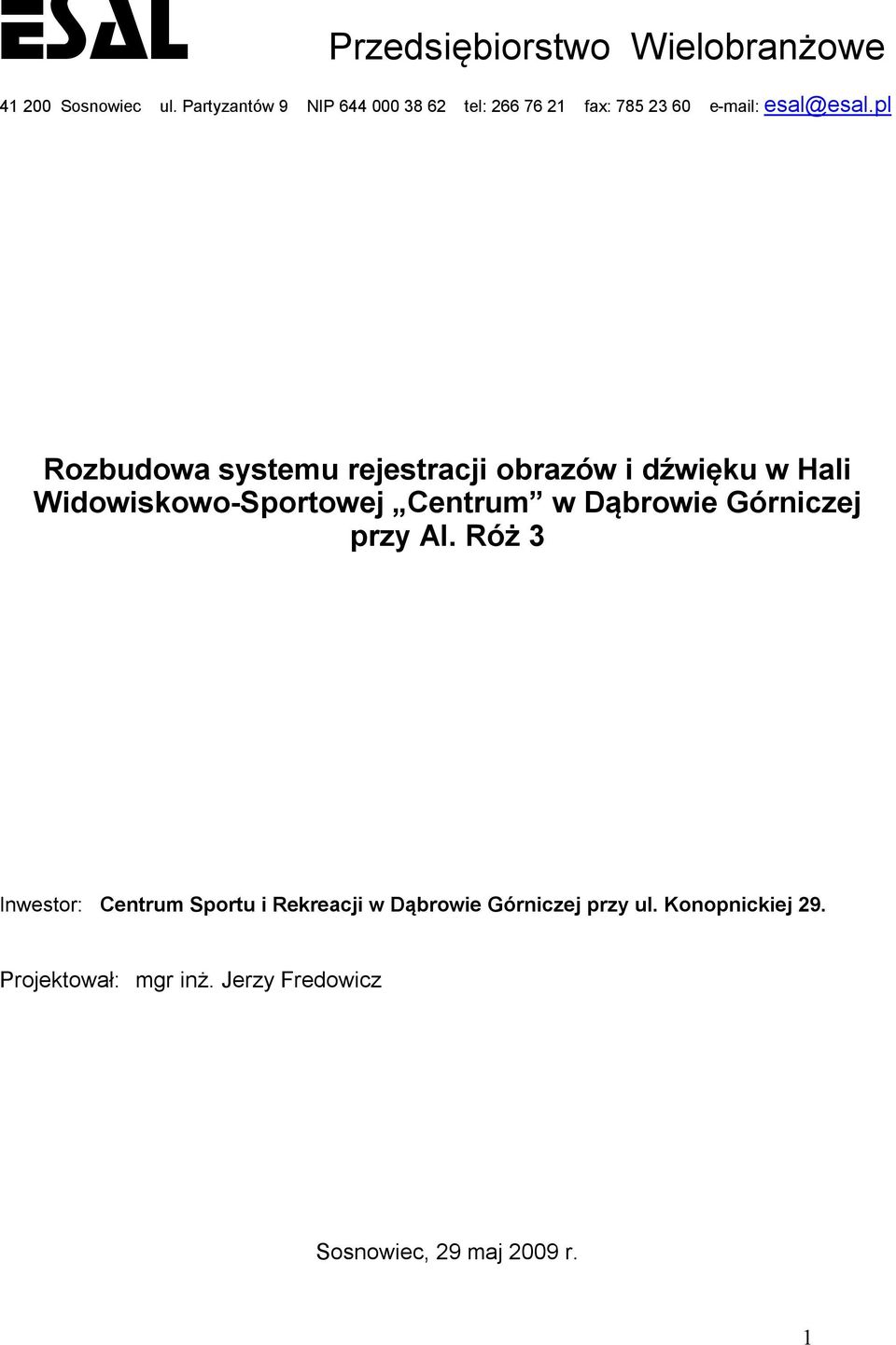

1 ESAL Przedsiębiorstwo Wielobranżowe Sosnowiec ul. Partyzantów 9 NIP tel: fax: esal@esal.pl Rozbudowa systemu rejestracji obrazów i dźwięku w Hali Widowiskowo-Sportowej Centrum w Dąbrowie Górniczej przy Al. Róż 3 Inwestor: Centrum Sportu i Rekreacji w Dąbrowie Górniczej przy ul. Konopnickiej 29. Projektował: mgr inż. Jerzy Fredowicz Sosnowiec, 29 maj 2009 r. 1

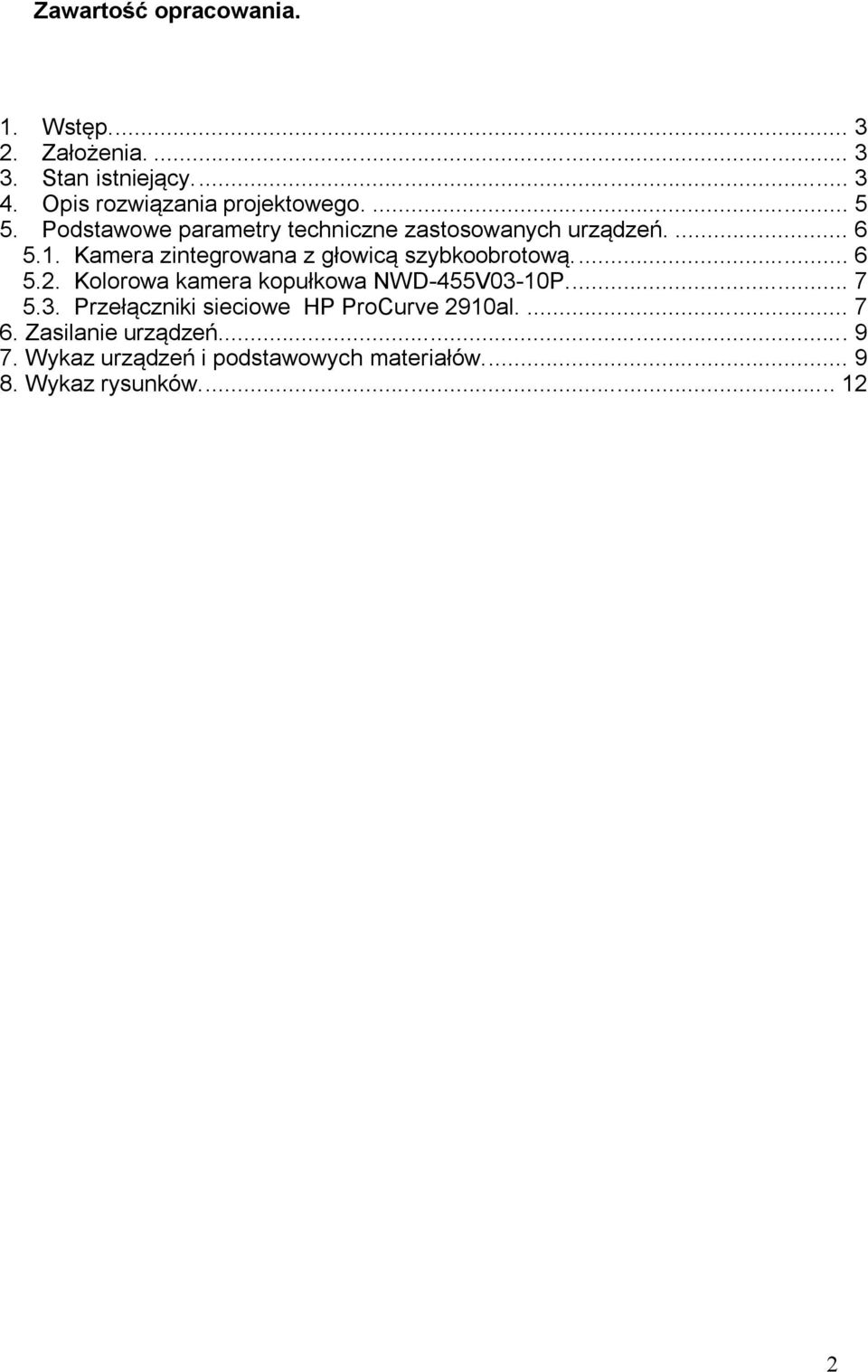

2 Zawartość opracowania. 1. Wstęp Założenia Stan istniejący Opis rozwiązania projektowego Podstawowe parametry techniczne zastosowanych urządzeń Kamera zintegrowana z głowicą szybkoobrotową Kolorowa kamera kopułkowa NWD-455V03-10P Przełączniki sieciowe HP ProCurve 2910al Zasilanie urządzeń Wykaz urządzeń i podstawowych materiałów Wykaz rysunków

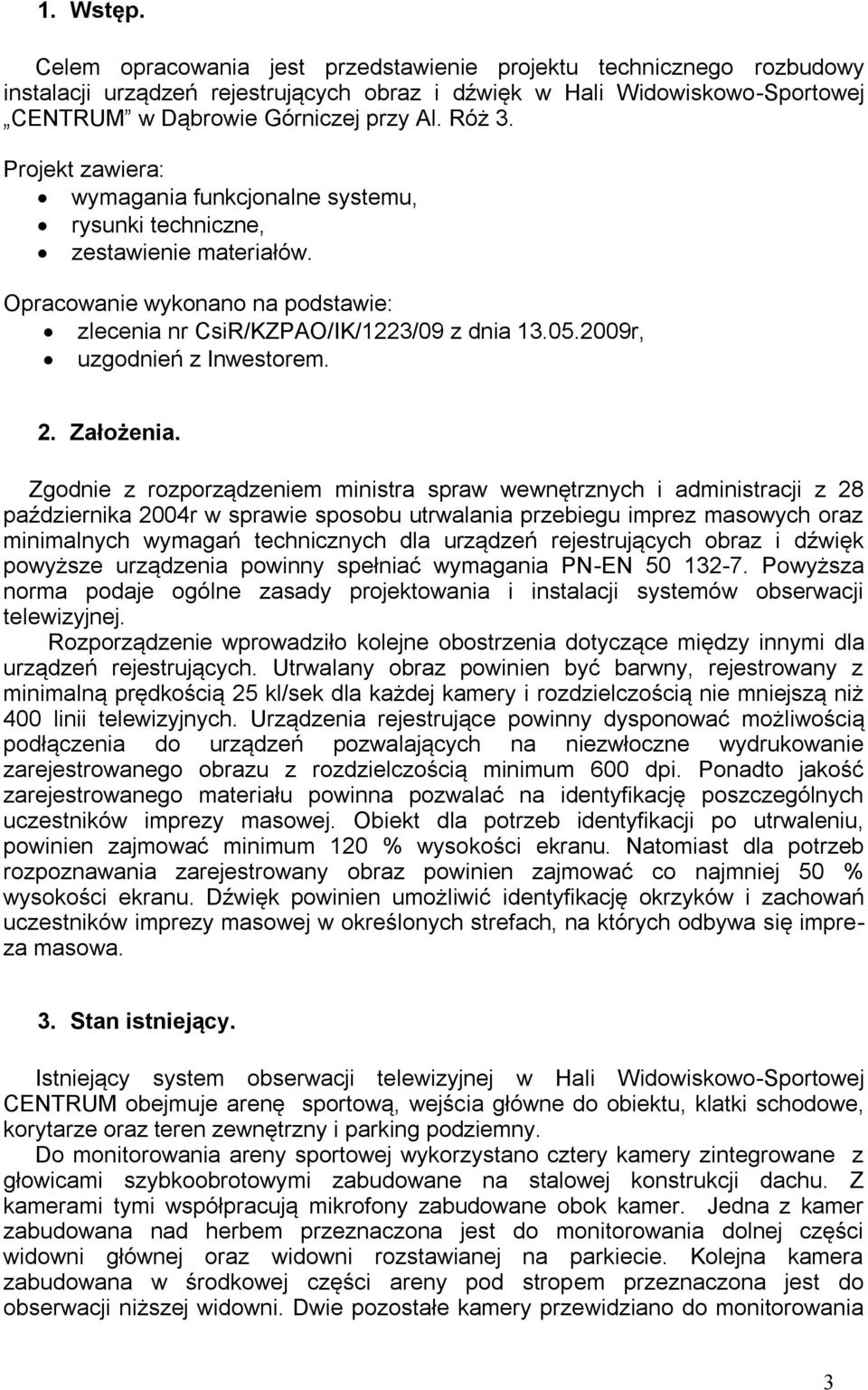

3 1. Wstęp. Celem opracowania jest przedstawienie projektu technicznego rozbudowy instalacji urządzeń rejestrujących obraz i dźwięk w Hali Widowiskowo-Sportowej CENTRUM w Dąbrowie Górniczej przy Al. Róż 3. Projekt zawiera: wymagania funkcjonalne systemu, rysunki techniczne, zestawienie materiałów. Opracowanie wykonano na podstawie: zlecenia nr CsiR/KZPAO/IK/1223/09 z dnia r, uzgodnień z Inwestorem. 2. Założenia. Zgodnie z rozporządzeniem ministra spraw wewnętrznych i administracji z 28 października 2004r w sprawie sposobu utrwalania przebiegu imprez masowych oraz minimalnych wymagań technicznych dla urządzeń rejestrujących obraz i dźwięk powyższe urządzenia powinny spełniać wymagania PN-EN Powyższa norma podaje ogólne zasady projektowania i instalacji systemów obserwacji telewizyjnej. Rozporządzenie wprowadziło kolejne obostrzenia dotyczące między innymi dla urządzeń rejestrujących. Utrwalany obraz powinien być barwny, rejestrowany z minimalną prędkością 25 kl/sek dla każdej kamery i rozdzielczością nie mniejszą niż 400 linii telewizyjnych. Urządzenia rejestrujące powinny dysponować możliwością podłączenia do urządzeń pozwalających na niezwłoczne wydrukowanie zarejestrowanego obrazu z rozdzielczością minimum 600 dpi. Ponadto jakość zarejestrowanego materiału powinna pozwalać na identyfikację poszczególnych uczestników imprezy masowej. Obiekt dla potrzeb identyfikacji po utrwaleniu, powinien zajmować minimum 120 % wysokości ekranu. Natomiast dla potrzeb rozpoznawania zarejestrowany obraz powinien zajmować co najmniej 50 % wysokości ekranu. Dźwięk powinien umożliwić identyfikację okrzyków i zachowań uczestników imprezy masowej w określonych strefach, na których odbywa się impreza masowa. 3. Stan istniejący. Istniejący system obserwacji telewizyjnej w Hali Widowiskowo-Sportowej CENTRUM obejmuje arenę sportową, wejścia główne do obiektu, klatki schodowe, korytarze oraz teren zewnętrzny i parking podziemny. Do monitorowania areny sportowej wykorzystano cztery kamery zintegrowane z głowicami szybkoobrotowymi zabudowane na stalowej konstrukcji dachu. Z kamerami tymi współpracują mikrofony zabudowane obok kamer. Jedna z kamer zabudowana nad herbem przeznaczona jest do monitorowania dolnej części widowni głównej oraz widowni rozstawianej na parkiecie. Kolejna kamera zabudowana w środkowej części areny pod stropem przeznaczona jest do obserwacji niższej widowni. Dwie pozostałe kamery przewidziano do monitorowania 3

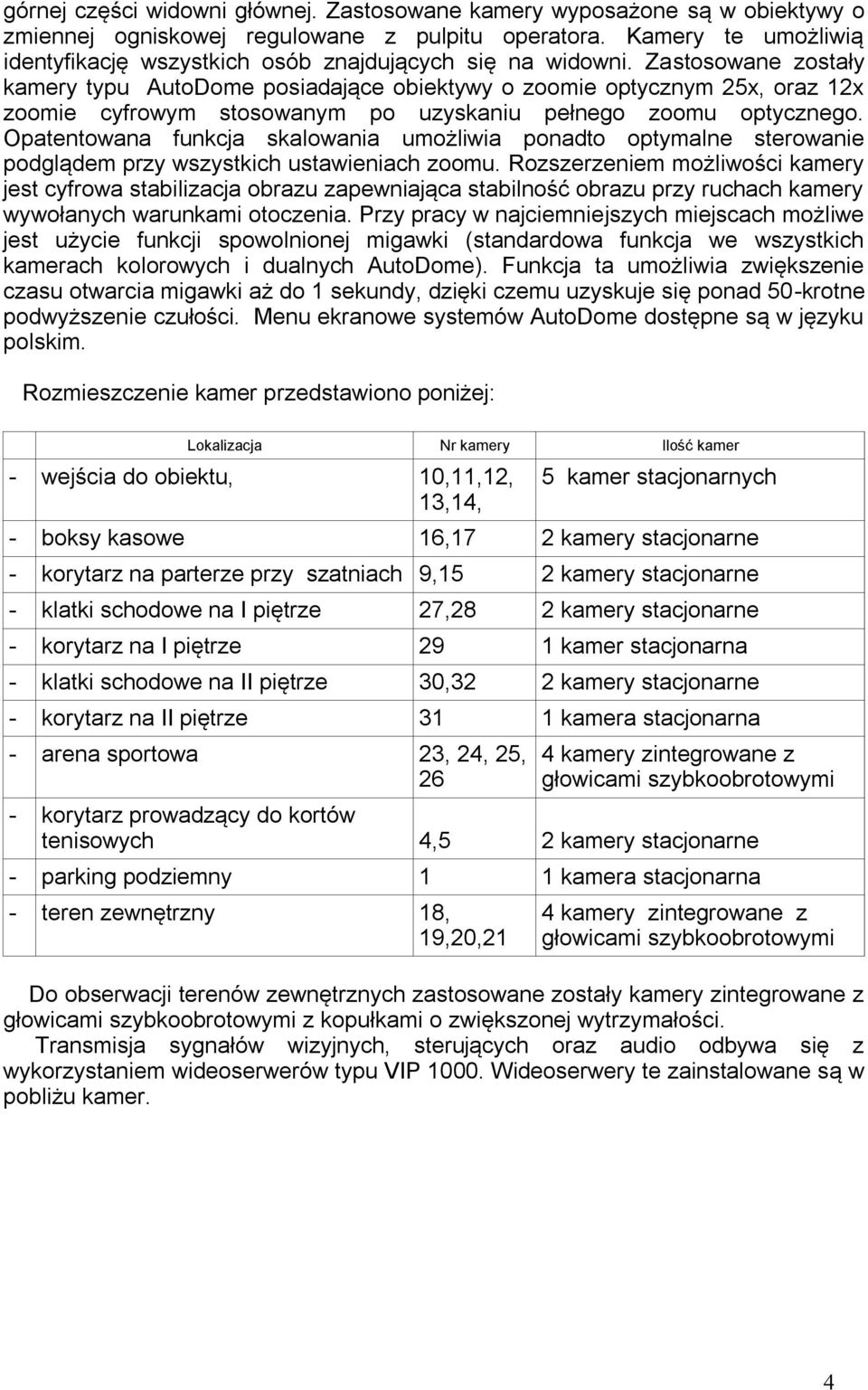

4 górnej części widowni głównej. Zastosowane kamery wyposażone są w obiektywy o zmiennej ogniskowej regulowane z pulpitu operatora. Kamery te umożliwią identyfikację wszystkich osób znajdujących się na widowni. Zastosowane zostały kamery typu AutoDome posiadające obiektywy o zoomie optycznym 25x, oraz 12x zoomie cyfrowym stosowanym po uzyskaniu pełnego zoomu optycznego. Opatentowana funkcja skalowania umożliwia ponadto optymalne sterowanie podglądem przy wszystkich ustawieniach zoomu. Rozszerzeniem możliwości kamery jest cyfrowa stabilizacja obrazu zapewniająca stabilność obrazu przy ruchach kamery wywołanych warunkami otoczenia. Przy pracy w najciemniejszych miejscach możliwe jest użycie funkcji spowolnionej migawki (standardowa funkcja we wszystkich kamerach kolorowych i dualnych AutoDome). Funkcja ta umożliwia zwiększenie czasu otwarcia migawki aż do 1 sekundy, dzięki czemu uzyskuje się ponad 50-krotne podwyższenie czułości. Menu ekranowe systemów AutoDome dostępne są w języku polskim. Rozmieszczenie kamer przedstawiono poniżej: Lokalizacja Nr kamery Ilość kamer - wejścia do obiektu, 10,11,12, 13,14, 5 kamer stacjonarnych - boksy kasowe 16,17 2 kamery stacjonarne - korytarz na parterze przy szatniach 9,15 2 kamery stacjonarne - klatki schodowe na I piętrze 27,28 2 kamery stacjonarne - korytarz na I piętrze 29 1 kamer stacjonarna - klatki schodowe na II piętrze 30,32 2 kamery stacjonarne - korytarz na II piętrze 31 1 kamera stacjonarna - arena sportowa 23, 24, 25, 26 4 kamery zintegrowane z głowicami szybkoobrotowymi - korytarz prowadzący do kortów tenisowych 4,5 2 kamery stacjonarne - parking podziemny 1 1 kamera stacjonarna - teren zewnętrzny 18, 19,20,21 4 kamery zintegrowane z głowicami szybkoobrotowymi Do obserwacji terenów zewnętrznych zastosowane zostały kamery zintegrowane z głowicami szybkoobrotowymi z kopułkami o zwiększonej wytrzymałości. Transmisja sygnałów wizyjnych, sterujących oraz audio odbywa się z wykorzystaniem wideoserwerów typu VIP Wideoserwery te zainstalowane są w pobliżu kamer. 4

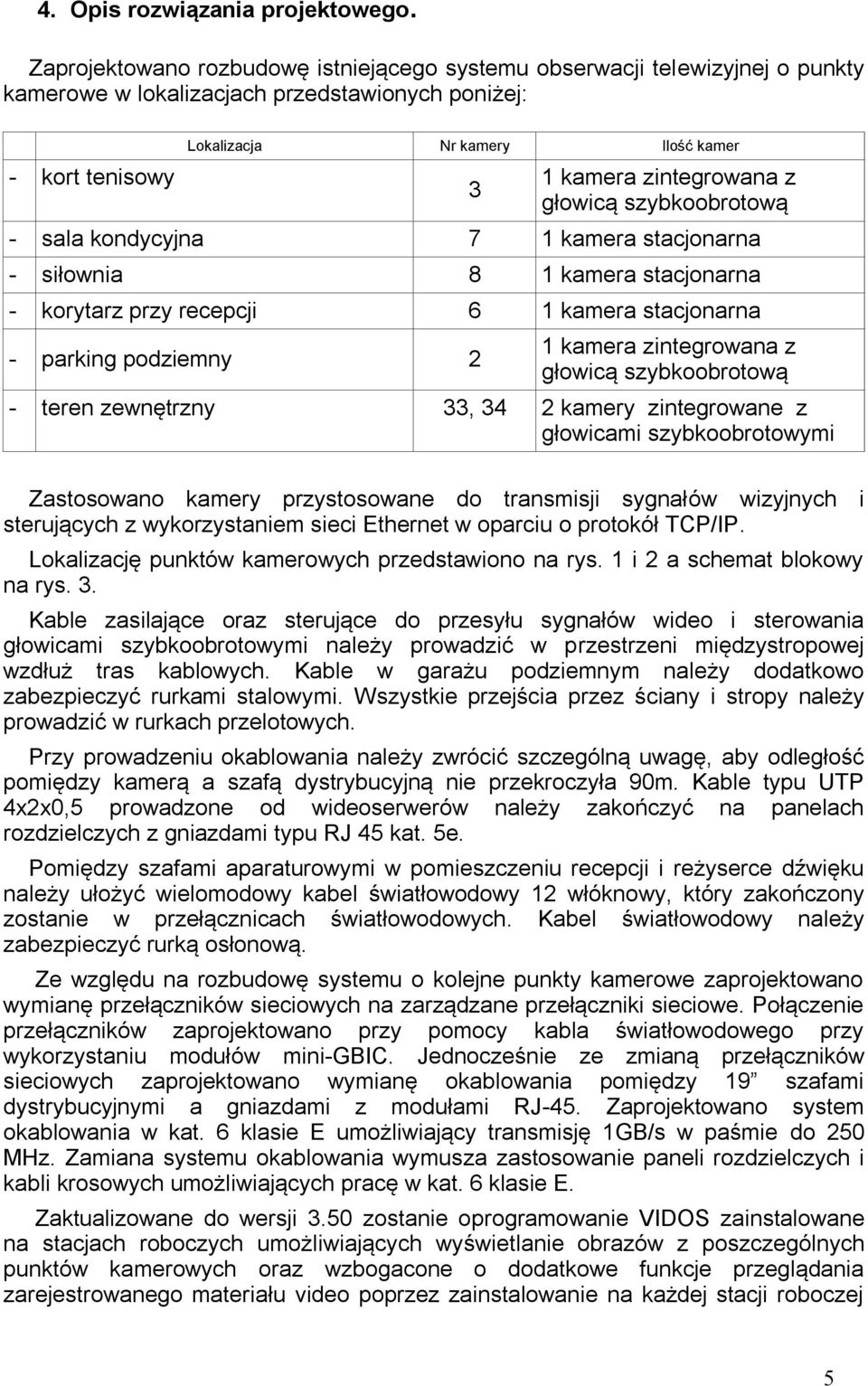

5 4. Opis rozwiązania projektowego. Zaprojektowano rozbudowę istniejącego systemu obserwacji telewizyjnej o punkty kamerowe w lokalizacjach przedstawionych poniżej: - kort tenisowy Lokalizacja Nr kamery Ilość kamer 3 1 kamera zintegrowana z głowicą szybkoobrotową - sala kondycyjna 7 1 kamera stacjonarna - siłownia 8 1 kamera stacjonarna - korytarz przy recepcji 6 1 kamera stacjonarna - parking podziemny 2 1 kamera zintegrowana z głowicą szybkoobrotową - teren zewnętrzny 33, 34 2 kamery zintegrowane z głowicami szybkoobrotowymi Zastosowano kamery przystosowane do transmisji sygnałów wizyjnych i sterujących z wykorzystaniem sieci Ethernet w oparciu o protokół TCP/IP. Lokalizację punktów kamerowych przedstawiono na rys. 1 i 2 a schemat blokowy na rys. 3. Kable zasilające oraz sterujące do przesyłu sygnałów wideo i sterowania głowicami szybkoobrotowymi należy prowadzić w przestrzeni międzystropowej wzdłuż tras kablowych. Kable w garażu podziemnym należy dodatkowo zabezpieczyć rurkami stalowymi. Wszystkie przejścia przez ściany i stropy należy prowadzić w rurkach przelotowych. Przy prowadzeniu okablowania należy zwrócić szczególną uwagę, aby odległość pomiędzy kamerą a szafą dystrybucyjną nie przekroczyła 90m. Kable typu UTP 4x2x0,5 prowadzone od wideoserwerów należy zakończyć na panelach rozdzielczych z gniazdami typu RJ 45 kat. 5e. Pomiędzy szafami aparaturowymi w pomieszczeniu recepcji i reżyserce dźwięku należy ułożyć wielomodowy kabel światłowodowy 12 włóknowy, który zakończony zostanie w przełącznicach światłowodowych. Kabel światłowodowy należy zabezpieczyć rurką osłonową. Ze względu na rozbudowę systemu o kolejne punkty kamerowe zaprojektowano wymianę przełączników sieciowych na zarządzane przełączniki sieciowe. Połączenie przełączników zaprojektowano przy pomocy kabla światłowodowego przy wykorzystaniu modułów mini-gbic. Jednocześnie ze zmianą przełączników sieciowych zaprojektowano wymianę okablowania pomiędzy 19 szafami dystrybucyjnymi a gniazdami z modułami RJ-45. Zaprojektowano system okablowania w kat. 6 klasie E umożliwiający transmisję 1GB/s w paśmie do 250 MHz. Zamiana systemu okablowania wymusza zastosowanie paneli rozdzielczych i kabli krosowych umożliwiających pracę w kat. 6 klasie E. Zaktualizowane do wersji 3.50 zostanie oprogramowanie VIDOS zainstalowane na stacjach roboczych umożliwiających wyświetlanie obrazów z poszczególnych punktów kamerowych oraz wzbogacone o dodatkowe funkcje przeglądania zarejestrowanego materiału video poprzez zainstalowanie na każdej stacji roboczej 5

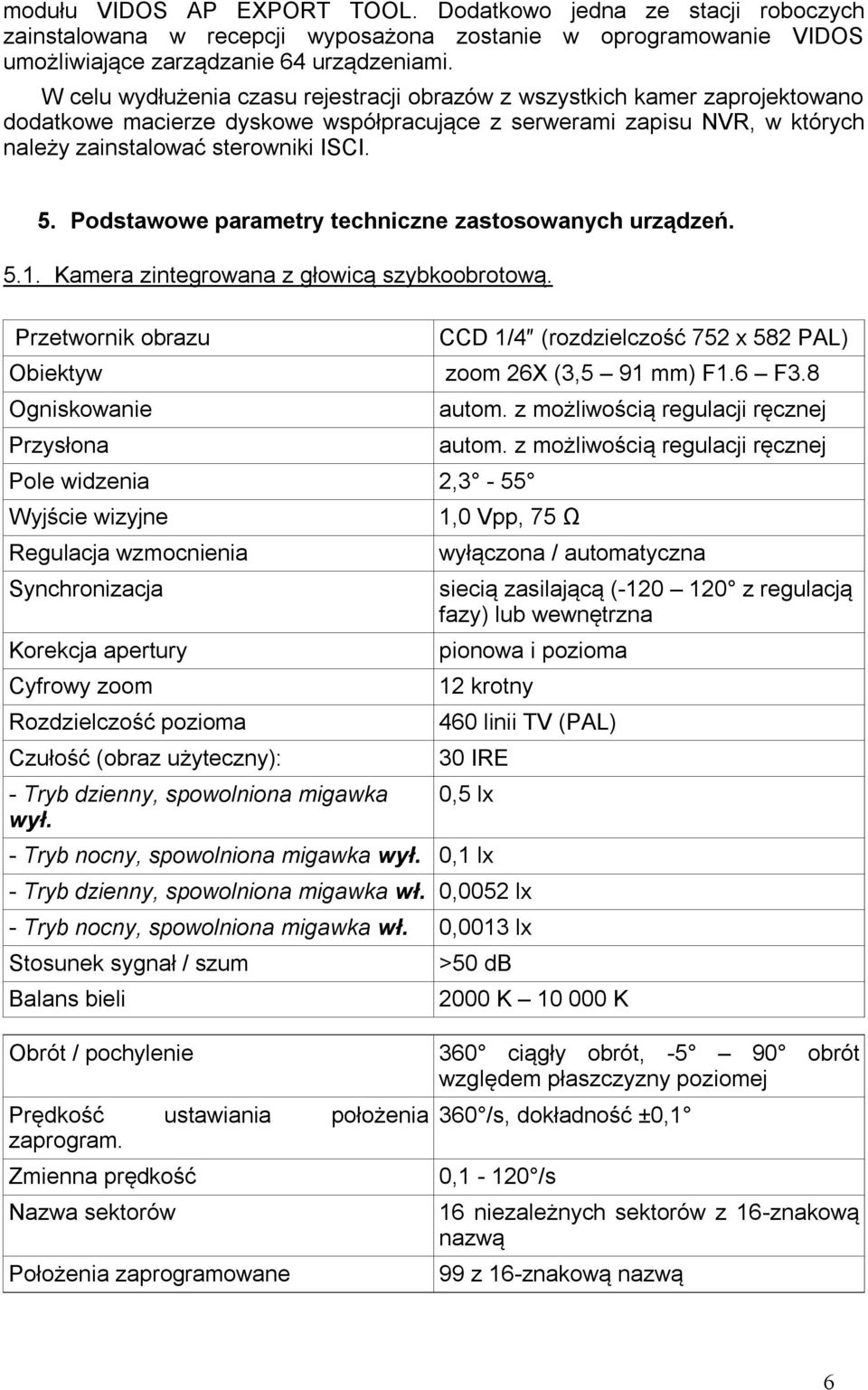

6 modułu VIDOS AP EXPORT TOOL. Dodatkowo jedna ze stacji roboczych zainstalowana w recepcji wyposażona zostanie w oprogramowanie VIDOS umożliwiające zarządzanie 64 urządzeniami. W celu wydłużenia czasu rejestracji obrazów z wszystkich kamer zaprojektowano dodatkowe macierze dyskowe współpracujące z serwerami zapisu NVR, w których należy zainstalować sterowniki ISCI. 5. Podstawowe parametry techniczne zastosowanych urządzeń Kamera zintegrowana z głowicą szybkoobrotową. Przetwornik obrazu CCD 1/4 (rozdzielczość 752 x 582 PAL) Obiektyw zoom 26X (3,5 91 mm) F1.6 F3.8 Ogniskowanie Przysłona Pole widzenia 2,3-55 Wyjście wizyjne Regulacja wzmocnienia Synchronizacja Korekcja apertury Cyfrowy zoom Rozdzielczość pozioma Czułość (obraz użyteczny): - Tryb dzienny, spowolniona migawka wył. autom. z możliwością regulacji ręcznej autom. z możliwością regulacji ręcznej 1,0 Vpp, 75 Ω wyłączona / automatyczna siecią zasilającą ( z regulacją fazy) lub wewnętrzna pionowa i pozioma 12 krotny 460 linii TV (PAL) 30 IRE 0,5 lx - Tryb nocny, spowolniona migawka wył. 0,1 lx - Tryb dzienny, spowolniona migawka wł. 0,0052 lx - Tryb nocny, spowolniona migawka wł. 0,0013 lx Stosunek sygnał / szum Balans bieli Parametry Obrót / pochylenie Prędkość ustawiania położenia zaprogram. Zmienna prędkość Nazwa sektorów Położenia zaprogramowane >50 db 2000 K K 360 ciągły obrót, obrót względem płaszczyzny poziomej 360 /s, dokładność ±0,1 0,1-120 /s 16 niezależnych sektorów z 16-znakową nazwą 99 z 16-znakową nazwą 6

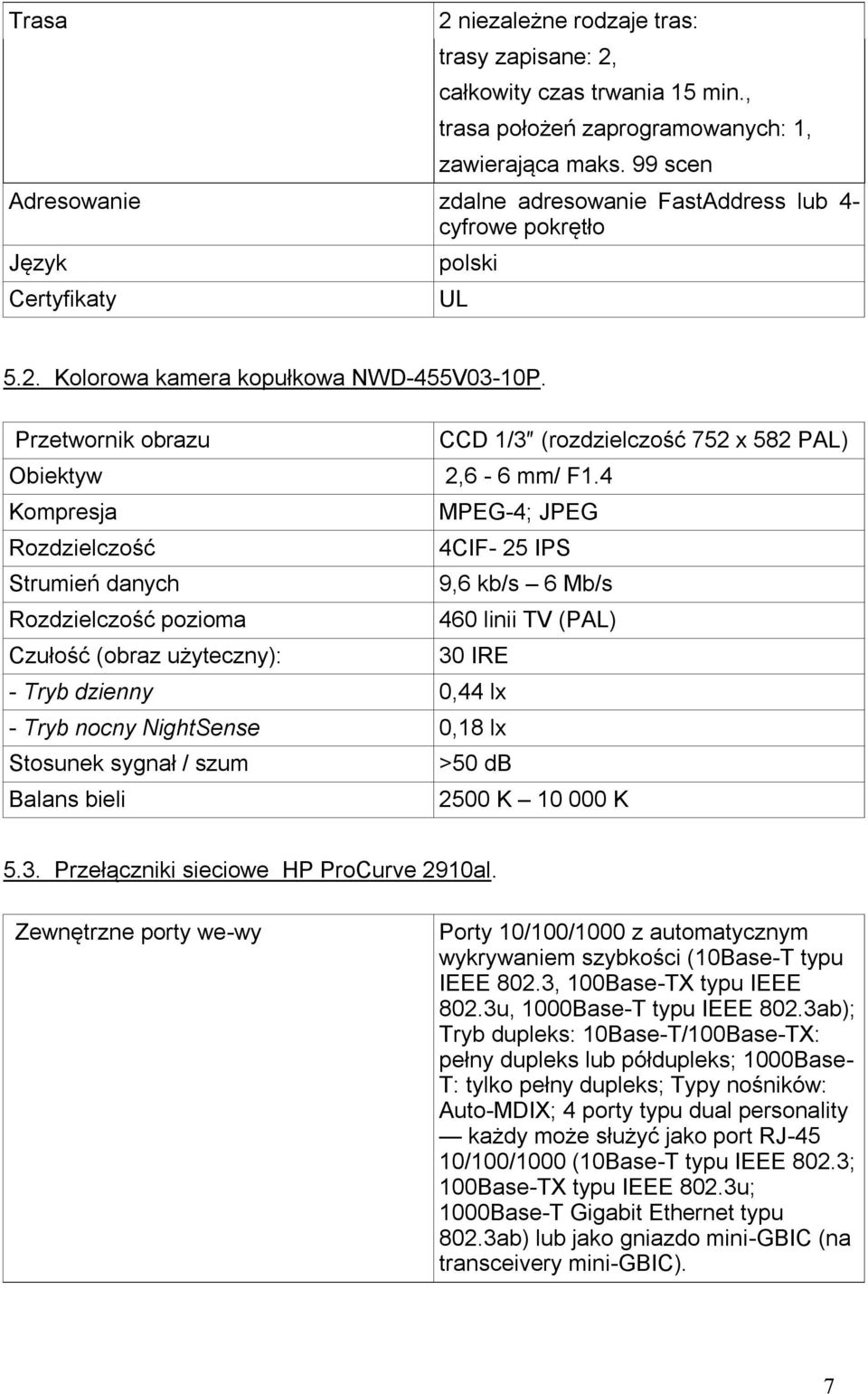

7 Trasa 2 niezależne rodzaje tras: trasy zapisane: 2, całkowity czas trwania 15 min., trasa położeń zaprogramowanych: 1, zawierająca maks. 99 scen Adresowanie zdalne adresowanie FastAddress lub 4- cyfrowe pokrętło Język Certyfikaty polski UL 5.2. Kolorowa kamera kopułkowa NWD-455V03-10P. Przetwornik obrazu CCD 1/3 (rozdzielczość 752 x 582 PAL) Obiektyw 2,6-6 mm/ F1.4 Kompresja MPEG-4; JPEG Rozdzielczość 4CIF- 25 IPS Strumień danych 9,6 kb/s 6 Mb/s Rozdzielczość pozioma 460 linii TV (PAL) Czułość (obraz użyteczny): 30 IRE - Tryb dzienny 0,44 lx - Tryb nocny NightSense 0,18 lx Stosunek sygnał / szum >50 db Balans bieli 2500 K K Parametry 5.3. Przełączniki sieciowe HP ProCurve 2910al. Zewnętrzne porty we-wy Porty 10/100/1000 z automatycznym wykrywaniem szybkości (10Base-T typu IEEE 802.3, 100Base-TX typu IEEE 802.3u, 1000Base-T typu IEEE 802.3ab); Tryb dupleks: 10Base-T/100Base-TX: pełny dupleks lub półdupleks; 1000Base- T: tylko pełny dupleks; Typy nośników: Auto-MDIX; 4 porty typu dual personality każdy może służyć jako port RJ-45 10/100/1000 (10Base-T typu IEEE 802.3; 100Base-TX typu IEEE 802.3u; 1000Base-T Gigabit Ethernet typu 802.3ab) lub jako gniazdo mini-gbic (na transceivery mini-gbic). 7

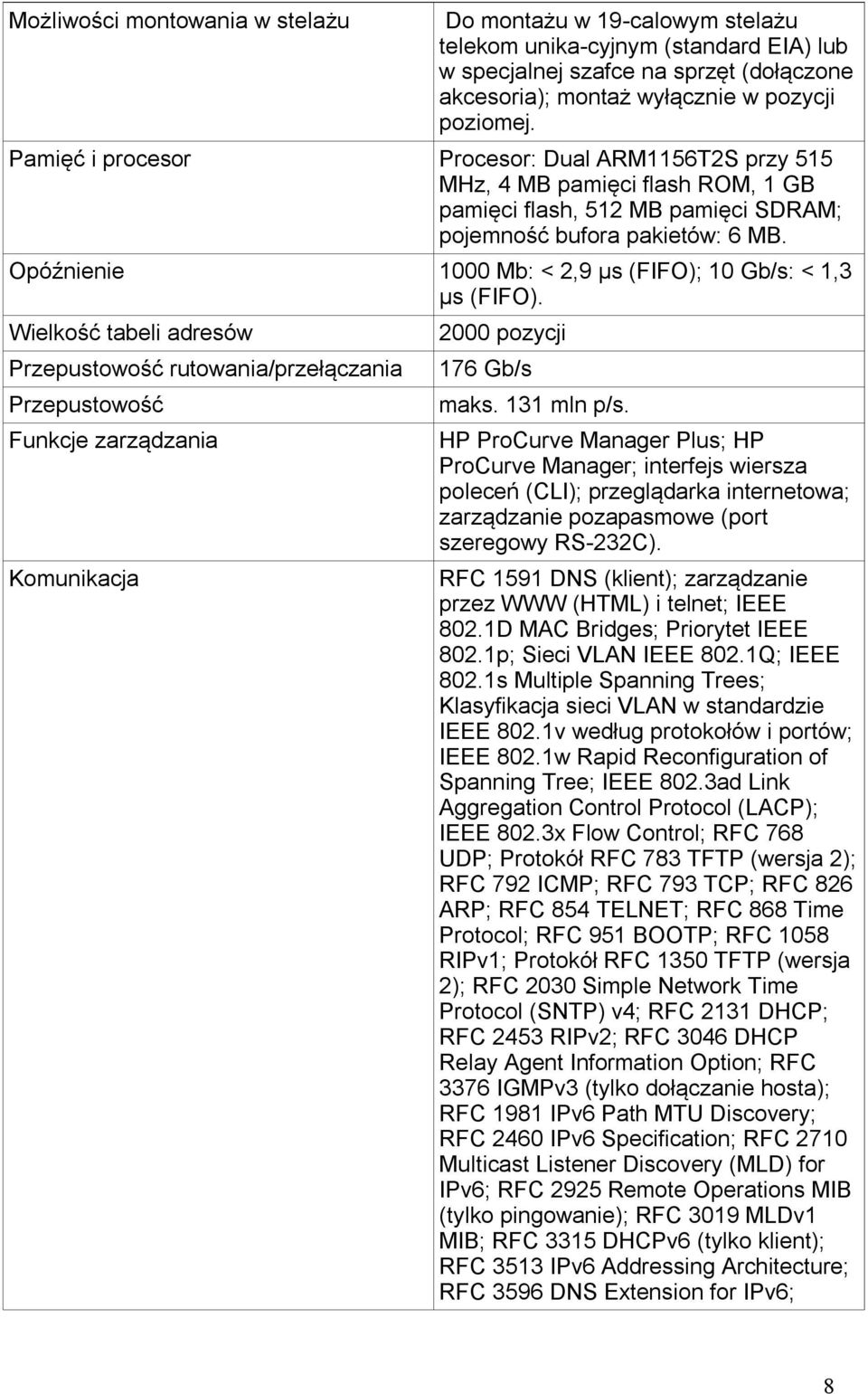

8 Możliwości montowania w stelażu Do montażu w 19-calowym stelażu telekom unika-cyjnym (standard EIA) lub w specjalnej szafce na sprzęt (dołączone akcesoria); montaż wyłącznie w pozycji poziomej. Pamięć i procesor Procesor: Dual ARM1156T2S przy 515 MHz, 4 MB pamięci flash ROM, 1 GB pamięci flash, 512 MB pamięci SDRAM; pojemność bufora pakietów: 6 MB. Opóźnienie 1000 Mb: < 2,9 µs (FIFO); 10 Gb/s: < 1,3 µs (FIFO). Wielkość tabeli adresów Przepustowość rutowania/przełączania Przepustowość Funkcje zarządzania Komunikacja 2000 pozycji 176 Gb/s maks. 131 mln p/s. HP ProCurve Manager Plus; HP ProCurve Manager; interfejs wiersza poleceń (CLI); przeglądarka internetowa; zarządzanie pozapasmowe (port szeregowy RS-232C). RFC 1591 DNS (klient); zarządzanie przez WWW (HTML) i telnet; IEEE 802.1D MAC Bridges; Priorytet IEEE 802.1p; Sieci VLAN IEEE 802.1Q; IEEE 802.1s Multiple Spanning Trees; Klasyfikacja sieci VLAN w standardzie IEEE 802.1v według protokołów i portów; IEEE 802.1w Rapid Reconfiguration of Spanning Tree; IEEE 802.3ad Link Aggregation Control Protocol (LACP); IEEE 802.3x Flow Control; RFC 768 UDP; Protokół RFC 783 TFTP (wersja 2); RFC 792 ICMP; RFC 793 TCP; RFC 826 ARP; RFC 854 TELNET; RFC 868 Time Protocol; RFC 951 BOOTP; RFC 1058 RIPv1; Protokół RFC 1350 TFTP (wersja 2); RFC 2030 Simple Network Time Protocol (SNTP) v4; RFC 2131 DHCP; RFC 2453 RIPv2; RFC 3046 DHCP Relay Agent Information Option; RFC 3376 IGMPv3 (tylko dołączanie hosta); RFC 1981 IPv6 Path MTU Discovery; RFC 2460 IPv6 Specification; RFC 2710 Multicast Listener Discovery (MLD) for IPv6; RFC 2925 Remote Operations MIB (tylko pingowanie); RFC 3019 MLDv1 MIB; RFC 3315 DHCPv6 (tylko klient); RFC 3513 IPv6 Addressing Architecture; RFC 3596 DNS Extension for IPv6; 8

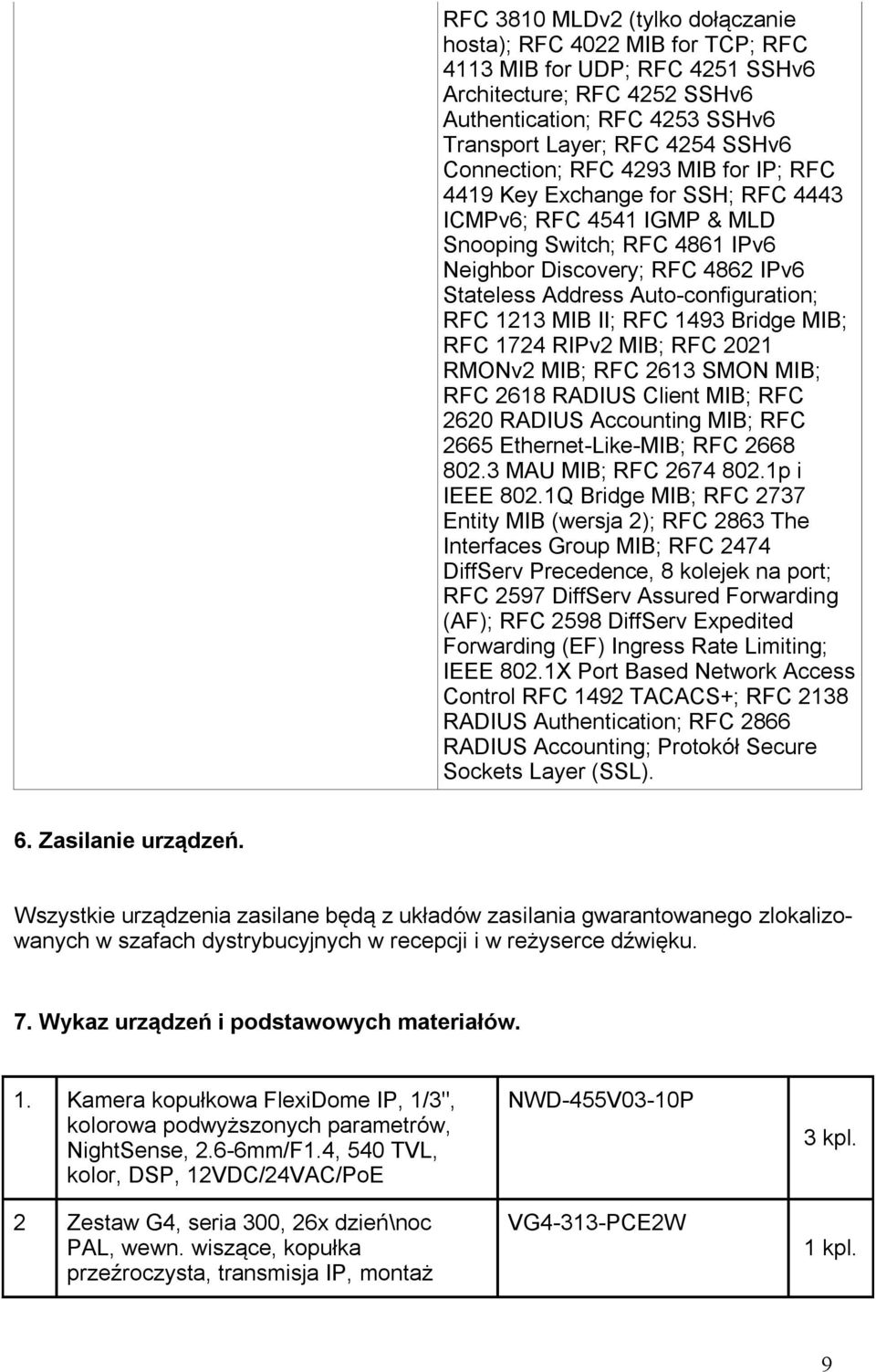

9 Parametry RFC 3810 MLDv2 (tylko dołączanie hosta); RFC 4022 MIB for TCP; RFC 4113 MIB for UDP; RFC 4251 SSHv6 Architecture; RFC 4252 SSHv6 Authentication; RFC 4253 SSHv6 Transport Layer; RFC 4254 SSHv6 Connection; RFC 4293 MIB for IP; RFC 4419 Key Exchange for SSH; RFC 4443 ICMPv6; RFC 4541 IGMP & MLD Snooping Switch; RFC 4861 IPv6 Neighbor Discovery; RFC 4862 IPv6 Stateless Address Auto-configuration; RFC 1213 MIB II; RFC 1493 Bridge MIB; RFC 1724 RIPv2 MIB; RFC 2021 RMONv2 MIB; RFC 2613 SMON MIB; RFC 2618 RADIUS Client MIB; RFC 2620 RADIUS Accounting MIB; RFC 2665 Ethernet-Like-MIB; RFC MAU MIB; RFC p i IEEE 802.1Q Bridge MIB; RFC 2737 Entity MIB (wersja 2); RFC 2863 The Interfaces Group MIB; RFC 2474 DiffServ Precedence, 8 kolejek na port; RFC 2597 DiffServ Assured Forwarding (AF); RFC 2598 DiffServ Expedited Forwarding (EF) Ingress Rate Limiting; IEEE 802.1X Port Based Network Access Control RFC 1492 TACACS+; RFC 2138 RADIUS Authentication; RFC 2866 RADIUS Accounting; Protokół Secure Sockets Layer (SSL). 6. Zasilanie urządzeń. Wszystkie urządzenia zasilane będą z układów zasilania gwarantowanego zlokalizowanych w szafach dystrybucyjnych w recepcji i w reżyserce dźwięku. 7. Wykaz urządzeń i podstawowych materiałów. 1. Kamera kopułkowa FlexiDome IP, 1/3", kolorowa podwyższonych parametrów, NightSense, 2.6-6mm/F1.4, 540 TVL, kolor, DSP, 12VDC/24VAC/PoE 2 Zestaw G4, seria 300, 26x dzień\noc PAL, wewn. wiszące, kopułka przeźroczysta, transmisja IP, montaż NWD-455V03-10P VG4-313-PCE2W 3 kpl. 1 kpl. 9

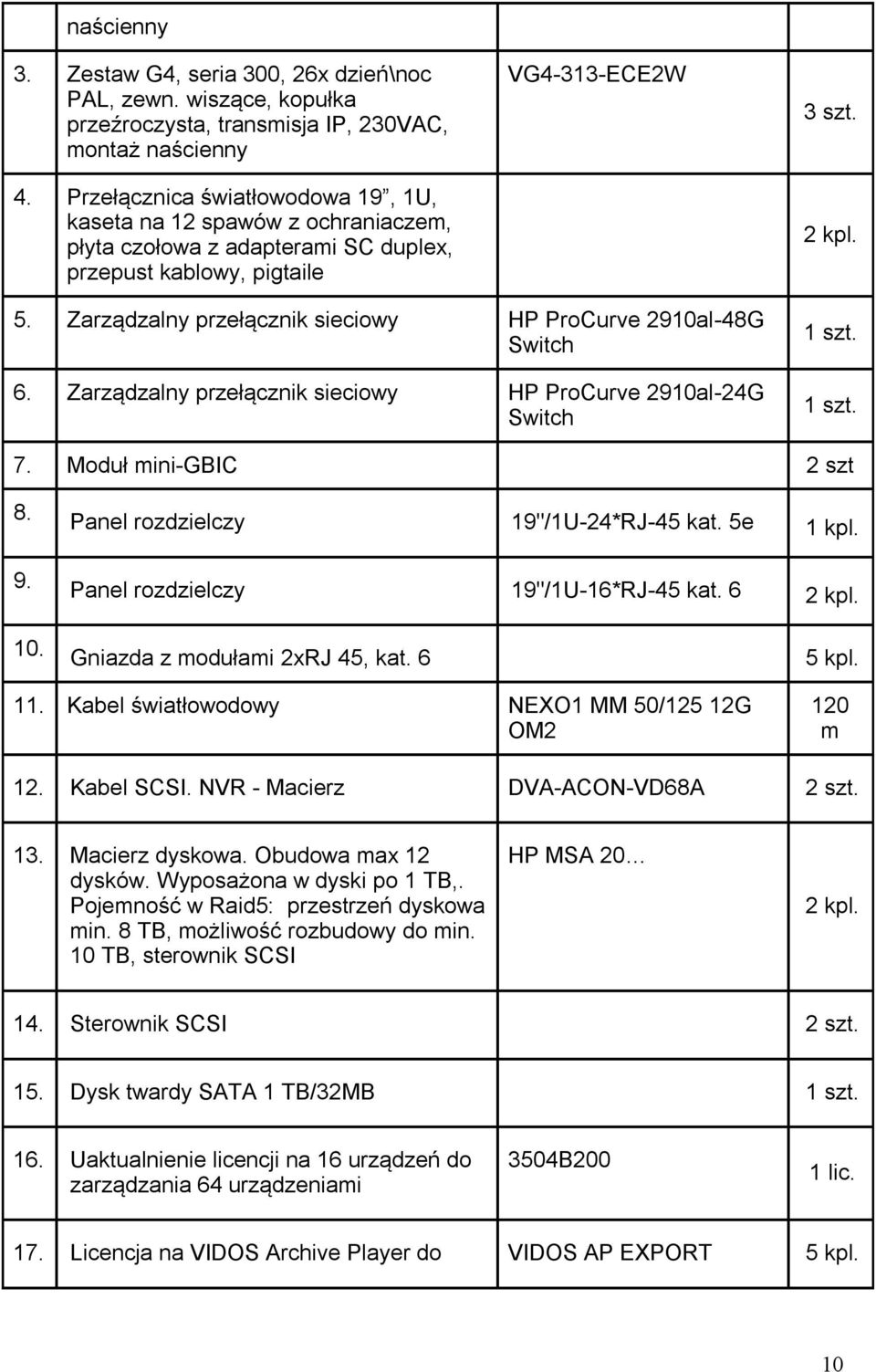

10 naścienny 3. Zestaw G4, seria 300, 26x dzień\noc PAL, zewn. wiszące, kopułka przeźroczysta, transmisja IP, 230VAC, montaż naścienny 4. Przełącznica światłowodowa 19, 1U, kaseta na 12 spawów z ochraniaczem, płyta czołowa z adapterami SC duplex, przepust kablowy, pigtaile VG4-313-ECE2W 3 szt. 2 kpl. 5. Zarządzalny przełącznik sieciowy HP ProCurve 2910al-48G Switch 6. Zarządzalny przełącznik sieciowy HP ProCurve 2910al-24G Switch 1 szt. 1 szt. 7. Moduł mini-gbic 2 szt Panel rozdzielczy 19"/1U-24*RJ-45 kat. 5e 1 kpl. Panel rozdzielczy 19"/1U-16*RJ-45 kat. 6 2 kpl. 10. Gniazda z modułami 2xRJ 45, kat. 6 5 kpl. 11. Kabel światłowodowy NEXO1 MM 50/125 12G OM2 120 m 12. Kabel SCSI. NVR - Macierz DVA-ACON-VD68A 2 szt. 13. Macierz dyskowa. Obudowa max 12 dysków. Wyposażona w dyski po 1 TB,. Pojemność w Raid5: przestrzeń dyskowa min. 8 TB, możliwość rozbudowy do min. 10 TB, sterownik SCSI HP MSA 20 2 kpl. 14. Sterownik SCSI 2 szt. 15. Dysk twardy SATA 1 TB/32MB 1 szt. 16. Uaktualnienie licencji na 16 urządzeń do zarządzania 64 urządzeniami 3504B200 1 lic. 17. Licencja na VIDOS Archive Player do VIDOS AP EXPORT 5 kpl. 10

11 programu VIDOS Lite Viewer TOOL 18. Kabel krosowy U/UTP kat. 5e RJ45-RJ45 1,0m 7 szt. 19. Kabel krosowy U/UTP kat. 6 RJ45-RJ45 3,0m 8 szt. 20. Kabel krosowy U/UTP kat. 6 RJ45-RJ45 1,0m 8 szt. 21. Puszka rozgałęźna bryzgoszczelna z tworzywa sztucznego, przykręcana 7 szt. 22. Gniazdo instalacyjne wtyczkowe ze stykiem ochronnym, nt, 2-biegunowe 10A 2,5 mm2 7 szt. 23. Rurki elektroinstalacyjne Φ16 mm RB m 24. Rurki elektroinstalacyjne Φ25 mm RB m 25. Kabel elektroenergetyczny YKY450/750V 3x1,5 mm m 26. Kabel teleinformatyczny kronet kat.5e, LSOH 500 m 27. Kabel teleinformatyczny Kabel kat. 6 U/UTP, wersja LSOH 120 m 28. Stalowe rury ocynkowane Dn m Wskazane w opracowaniu typy i symbole urządzeń zostały określone w celu sprecyzowania parametrów i warunków techniczno-użytkowych. Dopuszcza się zastosowanie urządzeń o parametrach nie gorszych od przyjętych w opracowaniu oraz spełniających wymagania norm mających zastosowanie do budowanego systemu. Wszelkie zmiany należy uzgodnić z autorem niniejszego opracowania. 11

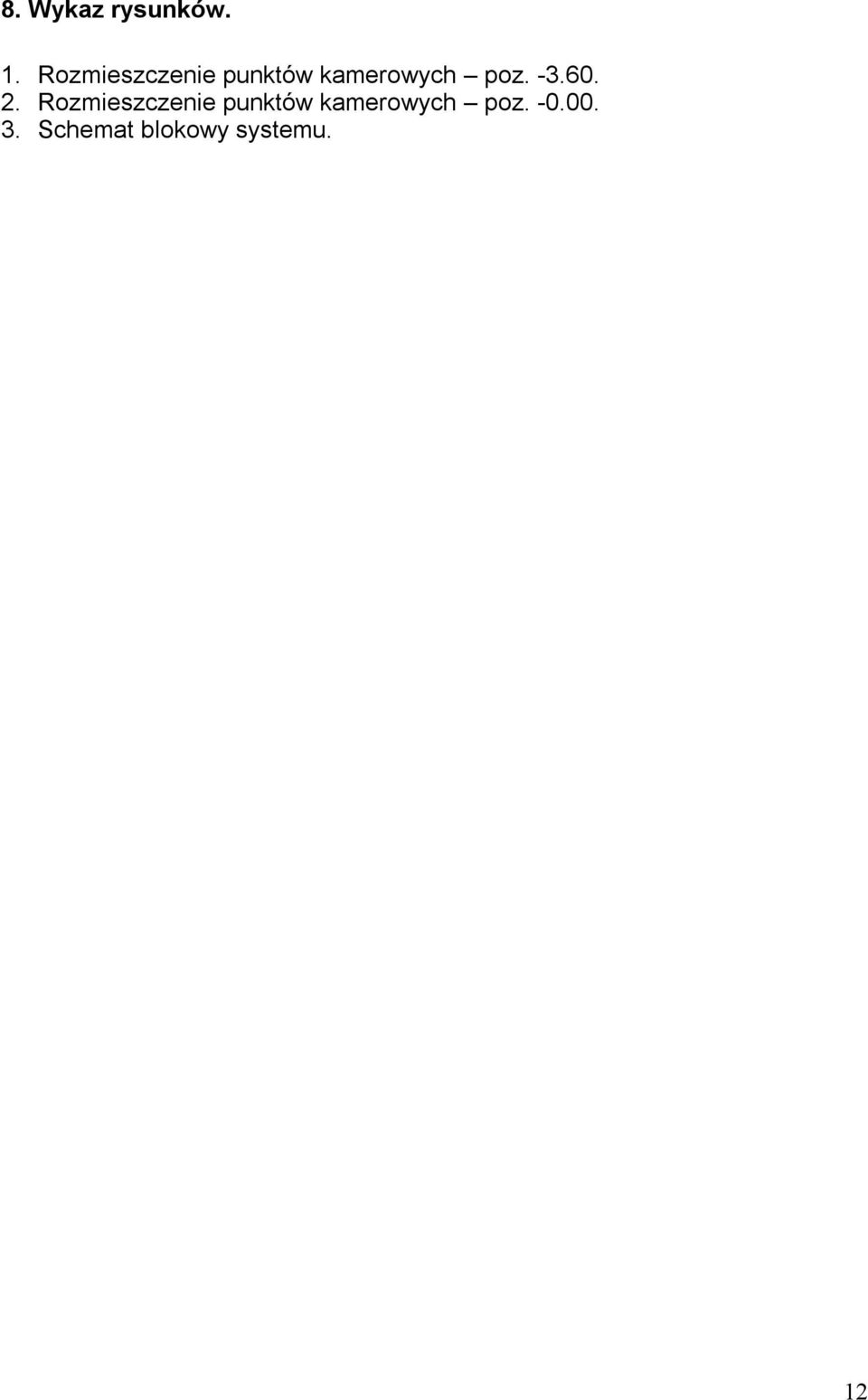

12 8. Wykaz rysunków. 1. Rozmieszczenie punktów kamerowych poz Rozmieszczenie punktów kamerowych poz Schemat blokowy systemu. 12
