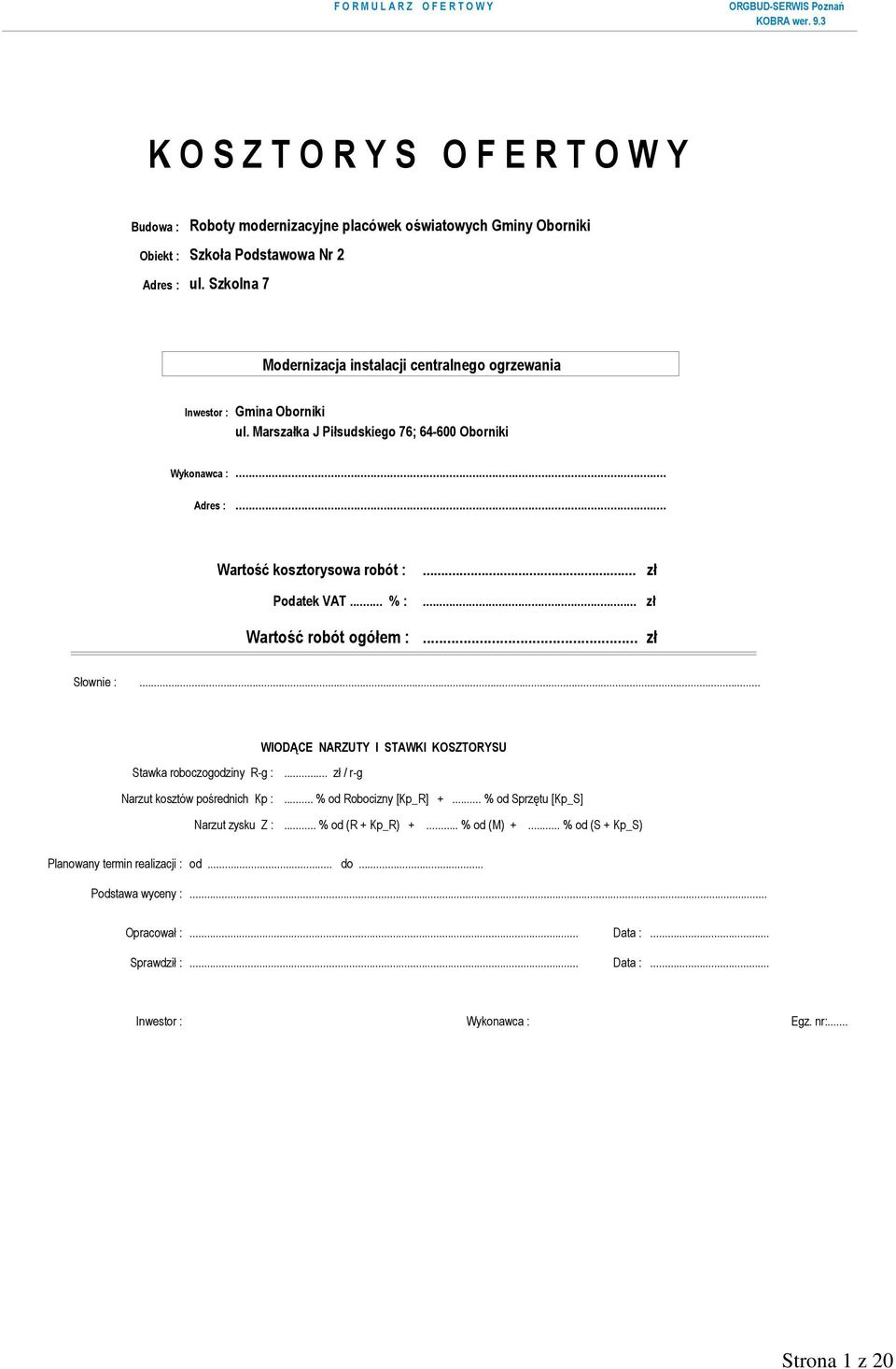

1 F O R M U L A R Z O F E R T O W Y K O S Z T O R Y S O F E R T O W Y Budowa : Roboty modernizacyjne placówek oświatowych Gminy Oborniki Obiekt : Szkoła Podstawowa Nr 2 Adres : ul. Szkolna 7 Inwestor : Gmina Oborniki ul. Marszałka J Piłsudskiego 76; Oborniki Wykonawca :... Adres :... Wartość kosztorysowa robót : Podatek VAT... % :... zł... zł Wartość robót ogółem :... zł Słownie :... WIODĄCE NARZUTY I STAWKI KOSZTORYSU Stawka roboczogodziny R-g :... zł / r-g Narzut kosztów pośrednich Kp :... % od Robocizny [Kp_R] +... % od Sprzętu [Kp_S] Narzut zysku Z :... % od (R + Kp_R) +... % od (M) +... % od (S + Kp_S) Planowany termin realizacji : od... do... Podstawa wyceny :... Opracował :... Data :... Sprawdził :... Data :... Inwestor : Wykonawca : Egz. nr:... Strona 1 z 20

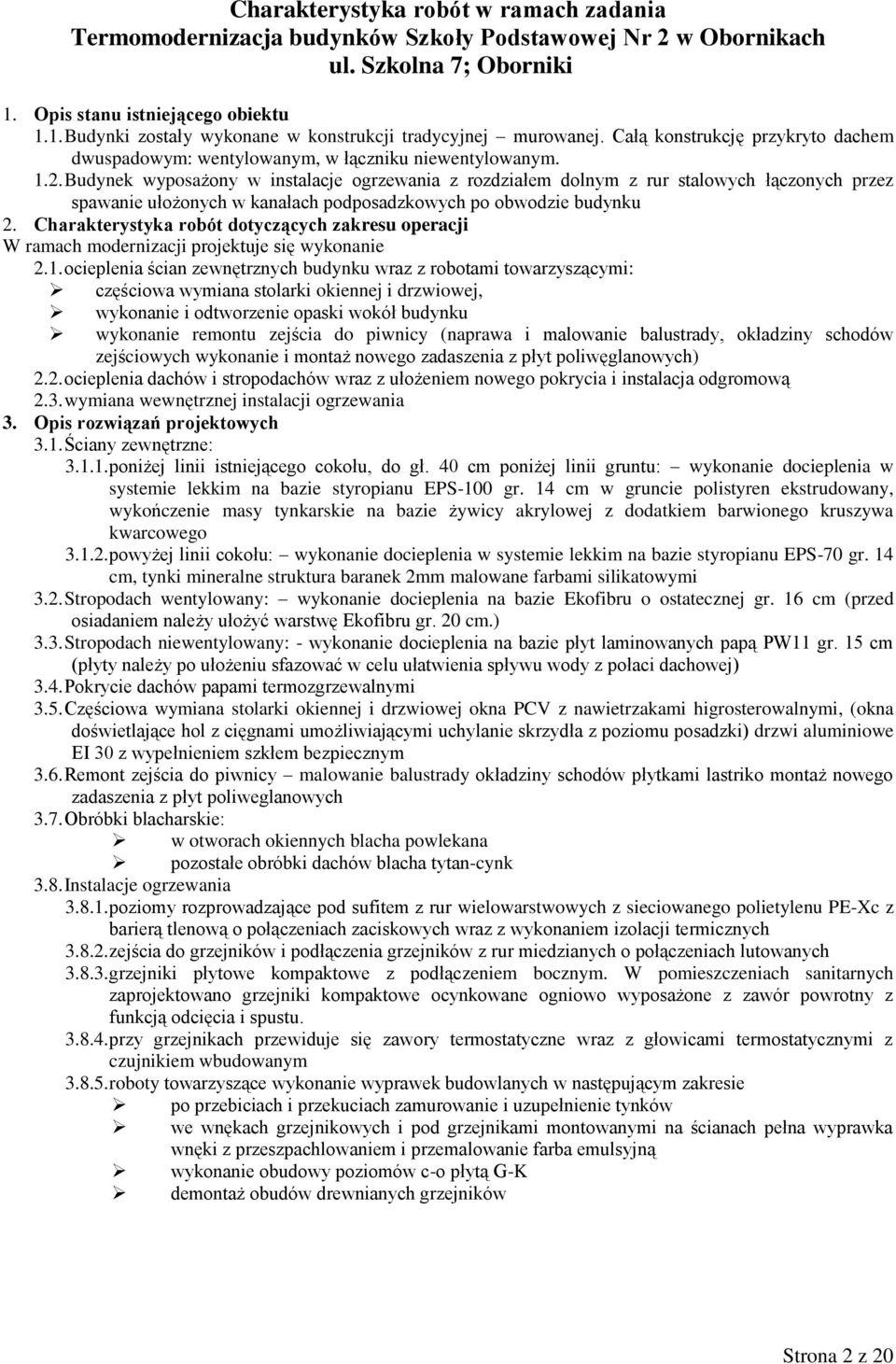

2 Charakterystyka robót w ramach zadania Termomodernizacja budynków Szkoły Podstawowej Nr 2 w Obornikach ul. Szkolna 7; Oborniki 1. Opis stanu istniejącego obiektu 1.1. Budynki zostały wykonane w konstrukcji tradycyjnej murowanej. Całą konstrukcję przykryto dachem dwuspadowym: wentylowanym, w łączniku niewentylowanym Budynek wyposażony w instalacje ogrzewania z rozdziałem dolnym z rur stalowych łączonych przez spawanie ułożonych w kanałach podposadzkowych po obwodzie budynku 2. Charakterystyka robót dotyczących zakresu operacji W ramach modernizacji projektuje się wykonanie 2.1. ocieplenia ścian zewnętrznych budynku wraz z robotami towarzyszącymi: częściowa wymiana stolarki okiennej i drzwiowej, wykonanie i odtworzenie opaski wokół budynku wykonanie remontu zejścia do piwnicy (naprawa i malowanie balustrady, okładziny schodów zejściowych wykonanie i montaż nowego zadaszenia z płyt poliwęglanowych) 2.2. ocieplenia dachów i stropodachów wraz z ułożeniem nowego pokrycia i instalacja odgromową 2.3. wymiana wewnętrznej instalacji ogrzewania 3. Opis rozwiązań projektowych 3.1. Ściany zewnętrzne: poniżej linii istniejącego cokołu, do gł. 40 cm poniżej linii gruntu: wykonanie docieplenia w systemie lekkim na bazie styropianu EPS-100 gr. 14 cm w gruncie polistyren ekstrudowany, wykończenie masy tynkarskie na bazie żywicy akrylowej z dodatkiem barwionego kruszywa kwarcowego powyżej linii cokołu: wykonanie docieplenia w systemie lekkim na bazie styropianu EPS-70 gr. 14 cm, tynki mineralne struktura baranek 2mm malowane farbami silikatowymi 3.2. Stropodach wentylowany: wykonanie docieplenia na bazie Ekofibru o ostatecznej gr. 16 cm (przed osiadaniem należy ułożyć warstwę Ekofibru gr. 20 cm.) 3.3. Stropodach niewentylowany: - wykonanie docieplenia na bazie płyt laminowanych papą PW11 gr. 15 cm (płyty należy po ułożeniu sfazować w celu ułatwienia spływu wody z połaci dachowej) 3.4. Pokrycie dachów papami termozgrzewalnymi 3.5. Częściowa wymiana stolarki okiennej i drzwiowej okna PCV z nawietrzakami higrosterowalnymi, (okna doświetlające hol z cięgnami umożliwiającymi uchylanie skrzydła z poziomu posadzki) drzwi aluminiowe EI 30 z wypełnieniem szkłem bezpiecznym 3.6. Remont zejścia do piwnicy malowanie balustrady okładziny schodów płytkami lastriko montaż nowego zadaszenia z płyt poliweglanowych 3.7. Obróbki blacharskie: w otworach okiennych blacha powlekana pozostałe obróbki dachów blacha tytan-cynk 3.8. Instalacje ogrzewania poziomy rozprowadzające pod sufitem z rur wielowarstwowych z sieciowanego polietylenu PE-Xc z barierą tlenową o połączeniach zaciskowych wraz z wykonaniem izolacji termicznych zejścia do grzejników i podłączenia grzejników z rur miedzianych o połączeniach lutowanych grzejniki płytowe kompaktowe z podłączeniem bocznym. W pomieszczeniach sanitarnych zaprojektowano grzejniki kompaktowe ocynkowane ogniowo wyposażone z zawór powrotny z funkcją odcięcia i spustu przy grzejnikach przewiduje się zawory termostatyczne wraz z głowicami termostatycznymi z czujnikiem wbudowanym roboty towarzyszące wykonanie wyprawek budowlanych w następującym zakresie po przebiciach i przekuciach zamurowanie i uzupełnienie tynków we wnękach grzejnikowych i pod grzejnikami montowanymi na ścianach pełna wyprawka wnęki z przeszpachlowaniem i przemalowanie farba emulsyjną wykonanie obudowy poziomów c-o płytą G-K demontaż obudów drewnianych grzejników Strona 2 z 20

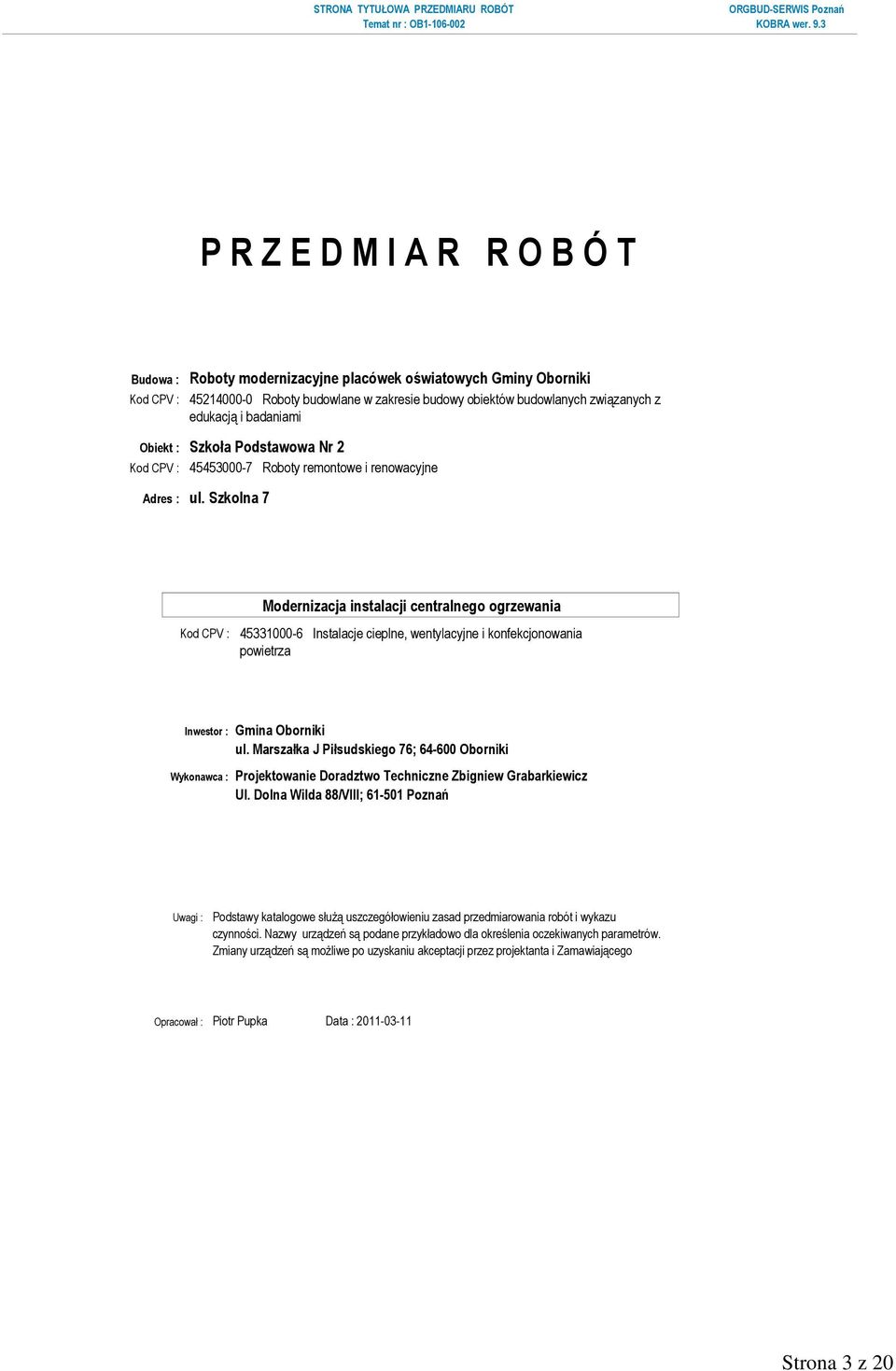

3 STRONA TYTUŁOWA PRZEDMIARU ROBÓT Temat nr : OB P R Z E D M I A R R O B Ó T Budowa : Roboty modernizacyjne placówek oświatowych Gminy Oborniki Kod CPV : Roboty budowlane w zakresie budowy obiektów budowlanych związanych z edukacją i badaniami Obiekt : Szkoła Podstawowa Nr 2 Kod CPV : Roboty remontowe i renowacyjne Adres : ul. Szkolna 7 Kod CPV : Instalacje cieplne, wentylacyjne i konfekcjonowania powietrza Inwestor : Gmina Oborniki ul. Marszałka J Piłsudskiego 76; Oborniki Wykonawca : Projektowanie Doradztwo Techniczne Zbigniew Grabarkiewicz Ul. Dolna Wilda 88/VIII; Poznań Uwagi : Podstawy katalogowe służą uszczegółowieniu zasad przedmiarowania robót i wykazu czynności. Nazwy urządzeń są podane przykładowo dla określenia oczekiwanych parametrów. Zmiany urządzeń są możliwe po uzyskaniu akceptacji przez projektanta i Zamawiającego Opracował : Piotr Pupka Data : Strona 3 z 20

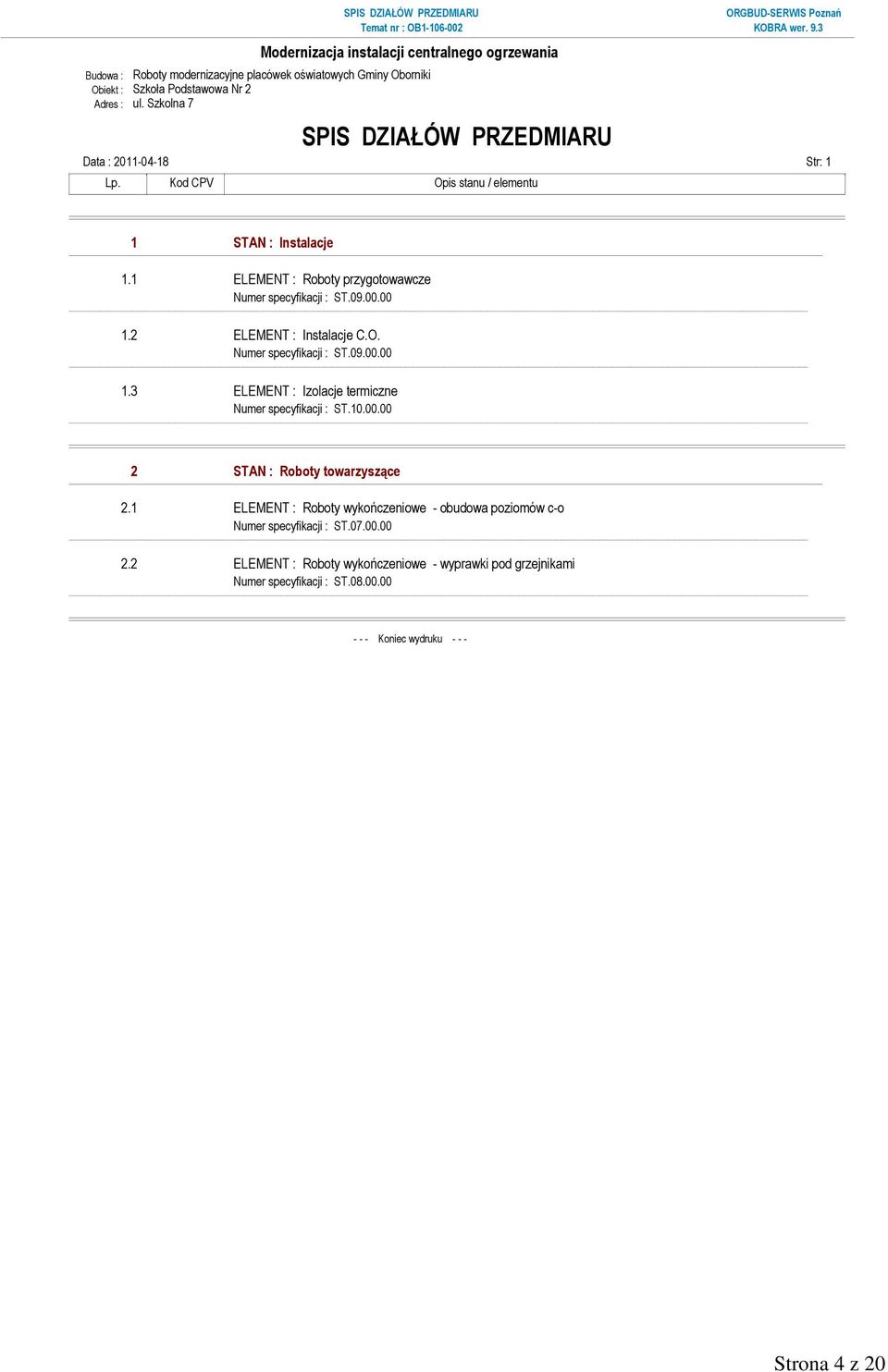

4 SPIS DZIAŁÓW PRZEDMIARU Temat nr : OB Budowa : Roboty modernizacyjne placówek oświatowych Gminy Oborniki Obiekt : Szkoła Podstawowa Nr 2 Adres : ul. Szkolna 7 SPIS DZIAŁÓW PRZEDMIARU Data : Str: 1 Lp. Kod CPV Opis stanu / elementu 1 STAN : Instalacje 1.1 ELEMENT : Roboty przygotowawcze 1.2 ELEMENT : Instalacje C.O. 1.3 ELEMENT : Izolacje termiczne Numer specyfikacji : ST STAN : Roboty towarzyszące 2.1 ELEMENT : Roboty wykończeniowe - obudowa poziomów c-o Numer specyfikacji : ST ELEMENT : Roboty wykończeniowe - wyprawki pod grzejnikami Numer specyfikacji : ST Koniec wydruku Strona 4 z 20

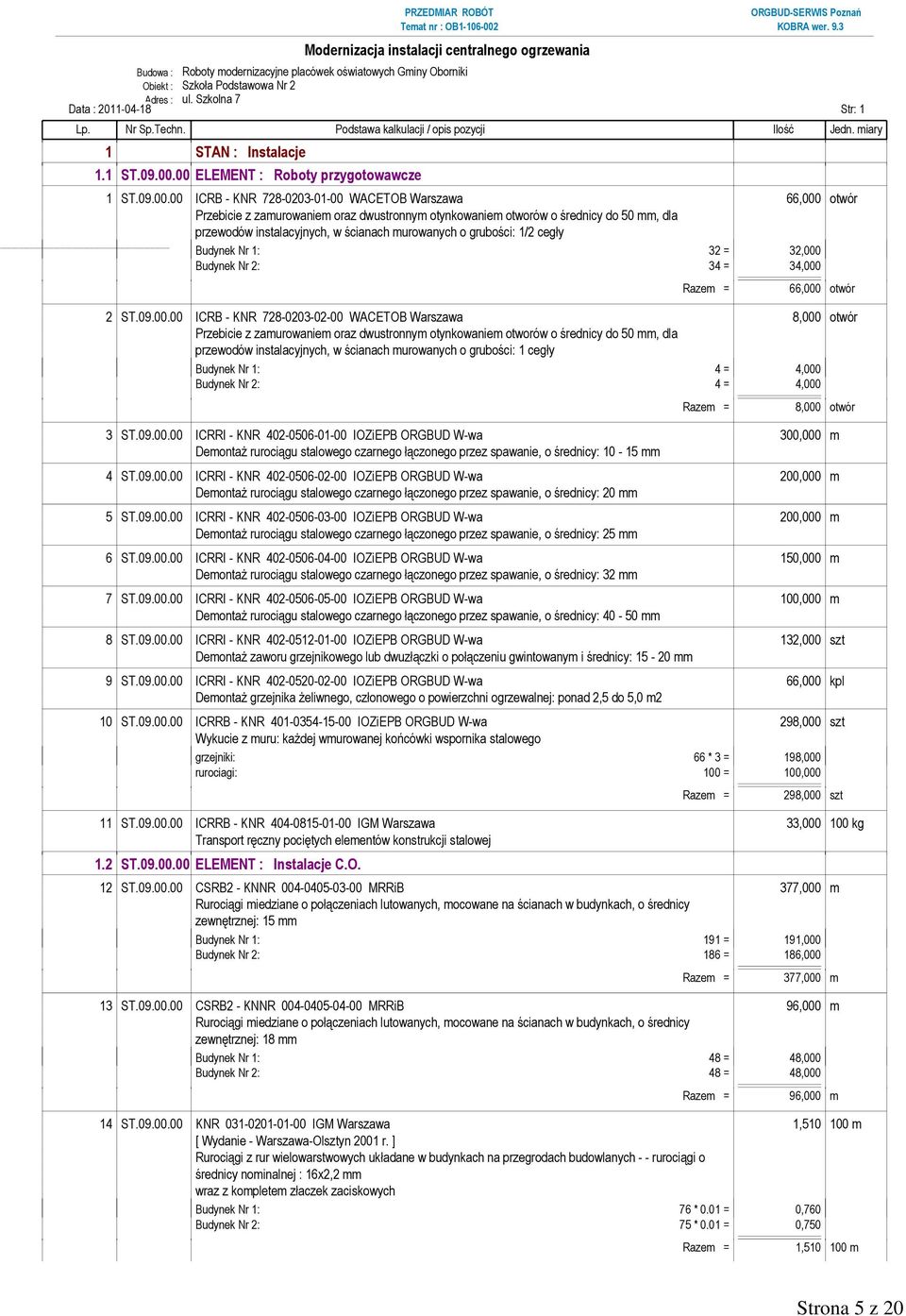

5 PRZEDMIAR ROBÓT Temat nr : OB Budowa : Roboty modernizacyjne placówek oświatowych Gminy Oborniki Obiekt : Szkoła Podstawowa Nr 2 Adres : Data : ul. Szkolna 7 Str: 1 Lp. Nr Sp.Techn. Podstawa kalkulacji / opis pozycji Ilość Jedn. miary 1 STAN : Instalacje 1.1 ST ELEMENT : Roboty przygotowawcze 1 ST ICRB - KNR WACETOB Warszawa 66,000 otwór Przebicie z zamurowaniem oraz dwustronnym otynkowaniem otworów o średnicy do 50 mm, dla przewodów instalacyjnych, w ścianach murowanych o grubości: 1/2 cegły Budynek Nr 1: 32 = 32,000 Budynek Nr 2: 34 = 34,000 Razem = 66,000 otwór 2 ST ICRB - KNR WACETOB Warszawa 8,000 otwór Przebicie z zamurowaniem oraz dwustronnym otynkowaniem otworów o średnicy do 50 mm, dla przewodów instalacyjnych, w ścianach murowanych o grubości: 1 cegły Budynek Nr 2: 4 = 4,000 Razem = 8,000 otwór 3 ST ICRRI - KNR IOZiEPB ORGBUD W-wa 300,000 m Demontaż rurociągu stalowego czarnego łączonego przez spawanie, o średnicy: mm 4 ST ICRRI - KNR IOZiEPB ORGBUD W-wa 200,000 m Demontaż rurociągu stalowego czarnego łączonego przez spawanie, o średnicy: 20 mm 5 ST ICRRI - KNR IOZiEPB ORGBUD W-wa 200,000 m Demontaż rurociągu stalowego czarnego łączonego przez spawanie, o średnicy: 25 mm 6 ST ICRRI - KNR IOZiEPB ORGBUD W-wa 150,000 m Demontaż rurociągu stalowego czarnego łączonego przez spawanie, o średnicy: 32 mm 7 ST ICRRI - KNR IOZiEPB ORGBUD W-wa 100,000 m Demontaż rurociągu stalowego czarnego łączonego przez spawanie, o średnicy: mm 8 ST ICRRI - KNR IOZiEPB ORGBUD W-wa 132,000 szt Demontaż zaworu grzejnikowego lub dwuzłączki o połączeniu gwintowanym i średnicy: mm 9 ST ICRRI - KNR IOZiEPB ORGBUD W-wa 66,000 kpl Demontaż grzejnika żeliwnego, członowego o powierzchni ogrzewalnej: ponad 2,5 do 5,0 m2 10 ST ICRRB - KNR IOZiEPB ORGBUD W-wa 298,000 szt Wykucie z muru: każdej wmurowanej końcówki wspornika stalowego grzejniki: 66 * 3 = 198,000 rurociagi: 100 = 100,000 Razem = 298,000 szt 11 ST ICRRB - KNR IGM Warszawa 33, kg Transport ręczny pociętych elementów konstrukcji stalowej 1.2 ST ELEMENT : Instalacje C.O. 12 ST CSRB2 - KNNR MRRiB 377,000 m Rurociągi miedziane o połączeniach lutowanych, mocowane na ścianach w budynkach, o średnicy zewnętrznej: 15 mm Budynek Nr 1: 191 = 191,000 Budynek Nr 2: 186 = 186,000 Razem = 377,000 m 13 ST CSRB2 - KNNR MRRiB 96,000 m Rurociągi miedziane o połączeniach lutowanych, mocowane na ścianach w budynkach, o średnicy zewnętrznej: 18 mm Budynek Nr 1: 48 = 48,000 Budynek Nr 2: 48 = 48,000 Razem = 96,000 m 14 ST KNR IGM Warszawa 1, m Rurociągi z rur wielowarstwowych układane w budynkach na przegrodach budowlanych - - rurociągi o średnicy nominalnej : 16x2,2 mm Budynek Nr 1: 76 * 0.01 = 0,760 Budynek Nr 2: 75 * 0.01 = 0,750 Razem = 1, m Strona 5 z 20

6 PRZEDMIAR ROBÓT Temat nr : OB STAN : 1. Instalacje ELEMENT : 1.2. Instalacje C.O. Data : Str: 2 Lp. Nr Sp.Techn. Podstawa kalkulacji / opis pozycji Ilość Jedn. miary 15 ST KNR IGM Warszawa 1, m Rurociągi z rur wielowarstwowych układane w budynkach na przegrodach budowlanych - - rurociągi o średnicy nominalnej : 22 mm Budynek Nr 1: 61 * 0.01 = 0,610 Budynek Nr 2: 52 * 0.01 = 0,520 Razem = 1, m 16 ST KNR IGM Warszawa 1, m Rurociągi z rur wielowarstwowych układane w budynkach na przegrodach budowlanych - - rurociągi o średnicy nominalnej : 25 mm Budynek Nr 1: 67 * 0.01 = 0,670 Budynek Nr 2: 83 * 0.01 = 0,830 Razem = 1, m 17 ST KNR IGM Warszawa 1, m Rurociągi z rur wielowarstwowych układane w budynkach na przegrodach budowlanych - - rurociągi o średnicy nominalnej : 32 mm Budynek Nr 1: 83 * 0.01 = 0,830 Budynek Nr 2: 66 * 0.01 = 0,660 Razem = 1, m 18 ST KNR IGM Warszawa 0, m Rurociągi z rur wielowarstwowych układane w budynkach na przegrodach budowlanych - - rurociągi o średnicy nominalnej : 40 mm Budynek Nr 1: 35 * 0.01 = 0,350 Budynek Nr 2: 35 * 0.01 = 0,350 Razem = 0, m 19 ST KNR IGM Warszawa 0, m Rurociągi z rur wielowarstwowych układane w budynkach na przegrodach budowlanych - - rurociągi o średnicy nominalnej : 50 mm Budynek Nr 1: 10 * 0.01 = 0,100 Budynek Nr 2: 10 * 0.01 = 0,100 Razem = 0, m 20 ST KNR IGM Warszawa 8,000 szt Wykonanie punktu stałego na rurociągu wielowarstwowym o średnicy nominalnej : 15 mm Budynek Nr 2: 4 = 4,000 Razem = 8,000 szt 21 ST KNR IGM Warszawa 6,000 szt Wykonanie punktu stałego na rurociągu wielowarstwowym o średnicy nominalnej : 20 mm Budynek Nr 2: 2 = 2,000 Razem = 6,000 szt 22 ST KNR IGM Warszawa 18,000 szt Wykonanie punktu stałego na rurociągu wielowarstwowym o średnicy nominalnej : 25 mm Budynek Nr 1: 6 = 6,000 Budynek Nr 2: 12 = 12,000 Razem = 18,000 szt Strona 6 z 20

7 PRZEDMIAR ROBÓT Temat nr : OB STAN : 1. Instalacje ELEMENT : 1.2. Instalacje C.O. Data : Str: 3 Lp. Nr Sp.Techn. Podstawa kalkulacji / opis pozycji Ilość Jedn. miary 23 ST KNR IGM Warszawa 12,000 szt Wykonanie punktu stałego na rurociągu wielowarstwowym o średnicy nominalnej : 32 mm Budynek Nr 1: 8 = 8,000 Budynek Nr 2: 4 = 4,000 Razem = 12,000 szt 24 ST KNR IGM Warszawa 8,000 szt Wykonanie punktu stałego na rurociągu wielowarstwowym o średnicy nominalnej : 40 mm Budynek Nr 2: 4 = 4,000 Razem = 8,000 szt 25 ST KNR WACETOB Warszawa 8,000 kpl Kompensatory z punktami stałymi, w rurociągach z tworzyw sztucznych, przy średnicy zewnętrznej rurociągu: 16 mm - rurociągi z PEX KOMPENSATOR MIESZKOWY Budynek Nr 2: 4 = 4,000 Razem = 8,000 kpl 26 ST KNR WACETOB Warszawa 8,000 kpl Kompensatory z punktami stałymi, w rurociągach z tworzyw sztucznych, przy średnicy zewnętrznej rurociągu: 22 mm - rurociągi z PEX KOMPENSATOR MIESZKOWY Budynek Nr 2: 4 = 4,000 Razem = 8,000 kpl 27 ST KNR WACETOB Warszawa 8,000 kpl Kompensatory z punktami stałymi, w rurociągach z tworzyw sztucznych, przy średnicy zewnętrznej rurociągu: 25 mm - rurociągi z PEX KOMPENSATOR MIESZKOWY Budynek Nr 2: 4 = 4,000 Razem = 8,000 kpl 28 ST KNR WACETOB Warszawa 8,000 kpl Kompensatory z punktami stałymi, w rurociągach z tworzyw sztucznych, przy średnicy zewnętrznej rurociągu: 25 mm - rurociągi z PE WYDLUZKA UKSZTAŁTOWA Budynek Nr 2: 4 = 4,000 Razem = 8,000 kpl 29 ST KNR WACETOB Warszawa 10,000 kpl Kompensatory z punktami stałymi, w rurociągach wodociągowych z tworzyw sztucznych, przy średnicy zewnętrznej rurociągu: 32 mm - rurociągi z PE WYDLUZKA UKSZTAŁTOWA Budynek Nr 2: 6 = 6,000 Razem = 10,000 kpl 30 ST KNR WACETOB Warszawa 4,000 kpl Kompensatory z punktami stałymi, w rurociągach wodociągowych z tworzyw sztucznych, przy średnicy zewnętrznej rurociągu: 40 mm - rurociągi z PE WYDLUZKA UKSZTAŁTOWA Budynek Nr 1: 2 = 2,000 Budynek Nr 2: 2 = 2,000 Razem = 4,000 kpl Strona 7 z 20

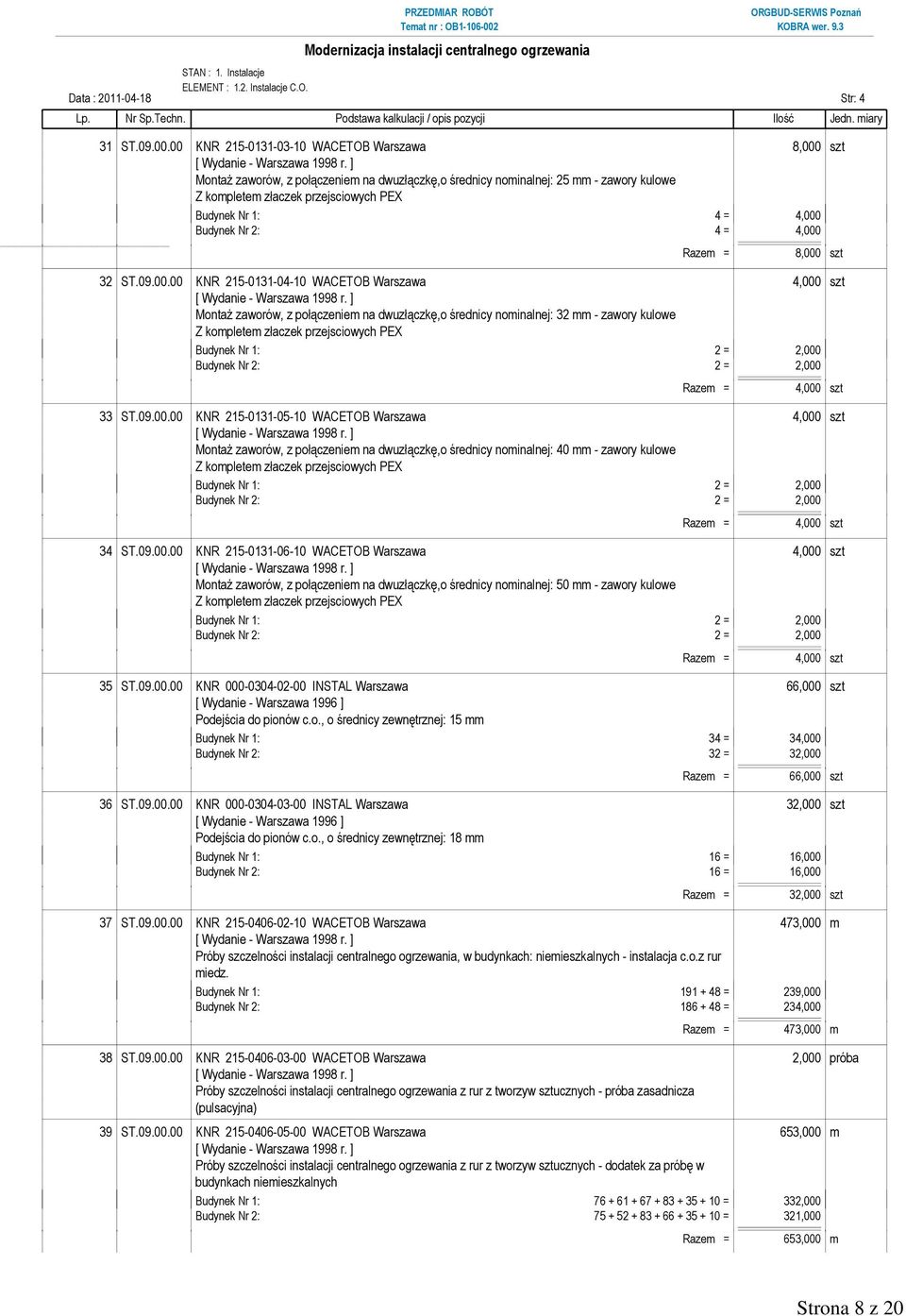

8 PRZEDMIAR ROBÓT Temat nr : OB STAN : 1. Instalacje ELEMENT : 1.2. Instalacje C.O. Data : Str: 4 Lp. Nr Sp.Techn. Podstawa kalkulacji / opis pozycji Ilość Jedn. miary 31 ST KNR WACETOB Warszawa 8,000 szt Montaż zaworów, z połączeniem na dwuzłączkę,o średnicy nominalnej: 25 mm - zawory kulowe Z kompletem złaczek przejsciowych PEX Budynek Nr 2: 4 = 4,000 Razem = 8,000 szt 32 ST KNR WACETOB Warszawa 4,000 szt Montaż zaworów, z połączeniem na dwuzłączkę,o średnicy nominalnej: 32 mm - zawory kulowe Z kompletem złaczek przejsciowych PEX Budynek Nr 1: 2 = 2,000 Budynek Nr 2: 2 = 2,000 Razem = 4,000 szt 33 ST KNR WACETOB Warszawa 4,000 szt Montaż zaworów, z połączeniem na dwuzłączkę,o średnicy nominalnej: 40 mm - zawory kulowe Z kompletem złaczek przejsciowych PEX Budynek Nr 1: 2 = 2,000 Budynek Nr 2: 2 = 2,000 Razem = 4,000 szt 34 ST KNR WACETOB Warszawa 4,000 szt Montaż zaworów, z połączeniem na dwuzłączkę,o średnicy nominalnej: 50 mm - zawory kulowe Z kompletem złaczek przejsciowych PEX Budynek Nr 1: 2 = 2,000 Budynek Nr 2: 2 = 2,000 Razem = 4,000 szt 35 ST KNR INSTAL Warszawa 66,000 szt [ Wydanie - Warszawa 1996 ] Podejścia do pionów c.o., o średnicy zewnętrznej: 15 mm Budynek Nr 1: 34 = 34,000 Budynek Nr 2: 32 = 32,000 Razem = 66,000 szt 36 ST KNR INSTAL Warszawa 32,000 szt [ Wydanie - Warszawa 1996 ] Podejścia do pionów c.o., o średnicy zewnętrznej: 18 mm Budynek Nr 1: 16 = 16,000 Budynek Nr 2: 16 = 16,000 Razem = 32,000 szt 37 ST KNR WACETOB Warszawa 473,000 m Próby szczelności instalacji centralnego ogrzewania, w budynkach: niemieszkalnych - instalacja c.o.z rur miedz. Budynek Nr 1: = 239,000 Budynek Nr 2: = 234,000 Razem = 473,000 m 38 ST KNR WACETOB Warszawa 2,000 próba Próby szczelności instalacji centralnego ogrzewania z rur z tworzyw sztucznych - próba zasadnicza (pulsacyjna) 39 ST KNR WACETOB Warszawa 653,000 m Próby szczelności instalacji centralnego ogrzewania z rur z tworzyw sztucznych - dodatek za próbę w budynkach niemieszkalnych Budynek Nr 1: = 332,000 Budynek Nr 2: = 321,000 Razem = 653,000 m Strona 8 z 20

9 PRZEDMIAR ROBÓT Temat nr : OB STAN : 1. Instalacje ELEMENT : 1.2. Instalacje C.O. Data : Str: 5 Lp. Nr Sp.Techn. Podstawa kalkulacji / opis pozycji Ilość Jedn. miary 40 ST KNR WACETOB Warszawa 1 126,000 m Płukanie instalacji wodociągowej w budynkach: niemieszkalnych Budynek Nr 1: = 571,000 Budynek Nr 2: = 555,000 Razem = 1 126,000 m 41 ST KNR IGM Warszawa 16,000 kpl Montaż grzejnikowych odpowietrzników automatyczn. o średnicy nominalnej : 15 mm Budynek Nr 1: 8 = 8,000 Budynek Nr 2: 8 = 8,000 Razem = 16,000 kpl 42 ST KNR IGM Warszawa 66,000 kpl Montaż grzejnikowych zaworów termostatycznych o podwójnej regulacji, prostych lub kątowych z głowicami termostatycznymi,o średnicy nominalnej armatury : 15 mm UWAGA głowice termostatyczne z zabezpieczeniem przed kradzieżą Budynek Nr 1: 33 = 33,000 Budynek Nr 2: 33 = 33,000 Razem = 66,000 kpl 43 ST KNR IGM Warszawa 66,000 szt Montaż grzejnikowych zaworów powrotnych prostych lub kątowych o średnicy nominalnej : 15 mm Budynek Nr 1: 33 = 33,000 Budynek Nr 2: 33 = 33,000 Razem = 66,000 szt 44 ST CSRB2 - KNNR MRRiB 66,000 kpl Rury przyłączne z miedzi, o średnicy zewnętrznej: 15 mm Budynek Nr 1: 33 = 33,000 Budynek Nr 2: 33 = 33,000 Razem = 66,000 kpl 45 ST KNR WACETOB Warszawa 1,000 szt Grzejniki stalowe jednopłytowe, o wysokości: mm i długości do 1600 mm /400 Budynek Nr 2: 1 = 1,000 Razem = 1,000 szt 46 ST KNR WACETOB Warszawa 2,000 szt /400 Budynek Nr 1: 1 = 1,000 Budynek Nr 2: 1 = 1,000 Razem = 2,000 szt 47 ST KNR WACETOB Warszawa 2,000 szt /400 ocynkowane ogniowo Budynek Nr 1: 1 = 1,000 Budynek Nr 2: 1 = 1,000 Razem = 2,000 szt 48 ST KNR WACETOB Warszawa 4,000 szt /920 Budynek Nr 1: 2 = 2,000 Budynek Nr 2: 2 = 2,000 Razem = 4,000 szt Strona 9 z 20

10 PRZEDMIAR ROBÓT Temat nr : OB STAN : 1. Instalacje ELEMENT : 1.2. Instalacje C.O. Data : Str: 6 Lp. Nr Sp.Techn. Podstawa kalkulacji / opis pozycji Ilość Jedn. miary 49 ST KNR WACETOB Warszawa 2,000 szt /1200 ocynkowane ogniowo Budynek Nr 2: 2 = 2,000 Razem = 2,000 szt 50 ST KNR WACETOB Warszawa 6,000 szt /920 Budynek Nr 2: 2 = 2,000 Razem = 6,000 szt 51 ST KNR WACETOB Warszawa 1,000 szt /1200 Budynek Nr 1: 1 = 1,000 Razem = 1,000 szt 52 ST KNR WACETOB Warszawa 34,000 szt /1400 Budynek Nr 1: 16 = 16,000 Budynek Nr 2: 18 = 18,000 Razem = 34,000 szt 53 ST KNR WACETOB Warszawa 2,000 szt /800 ocynkowane ogniowo Budynek Nr 1: 2 = 2,000 Razem = 2,000 szt 54 ST KNR WACETOB Warszawa 12,000 szt /1000 Budynek Nr 1: 6 = 6,000 Budynek Nr 2: 6 = 6,000 Razem = 12,000 szt 55 ST ICRI - KNR IOZiEPB ORGBUD W-wa 66,000 szt Próba instalacji centralnego ogrzewania na gorąco: z dokonaniem regulacji Budynek Nr 1: 33 = 33,000 Budynek Nr 2: 33 = 33, ST ELEMENT : Izolacje termiczne Razem = 66,000 szt 56 ST KNR IGM Warszawa 1, m [ Wyd.IGM Warszawa-Olsztyn 2002 r. ] Izolacja rurociągów otulinami THERMAFLEX FRZ, jednowarstwowa, przy grubości izolacji 20 mm (N) i średnicy zewnętrznej rurociągu: 16 mm Budynek Nr 1: 76 * 0.01 = 0,760 Budynek Nr 2: 75 * 0.01 = 0,750 Razem = 1, m 57 ST KNR IGM Warszawa 1, m [ Wyd.IGM Warszawa-Olsztyn 2002 r. ] Izolacja rurociągów otulinami THERMAFLEX FRZ, jednowarstwowa, przy grubości izolacji 20 mm (N) i średnicy zewnętrznej rurociągu: 22 mm Budynek Nr 1: 61 * 0.01 = 0,610 Budynek Nr 2: 52 * 0.01 = 0,520 Razem = 1, m Strona 10 z 20

11 PRZEDMIAR ROBÓT Temat nr : OB STAN : 1. Instalacje ELEMENT : 1.3. Izolacje termiczne Data : Str: 7 Lp. Nr Sp.Techn. Podstawa kalkulacji / opis pozycji Ilość Jedn. miary 58 ST KNR IGM Warszawa 1, m [ Wyd.IGM Warszawa-Olsztyn 2002 r. ] Izolacja rurociągów otulinami THERMAFLEX FRZ, jednowarstwowa, przy grubości izolacji 20 mm (N) i średnicy zewnętrznej rurociągu: 25 mm Budynek Nr 1: 67 * 0.01 = 0,670 Budynek Nr 2: 83 * 0.01 = 0,830 Razem = 1, m 59 ST KNR IGM Warszawa 1, m [ Wyd.IGM Warszawa-Olsztyn 2002 r. ] Izolacja rurociągów otulinami THERMAFLEX FRZ, jednowarstwowa, przy grubości izolacji 20 mm (N) i średnicy zewnętrznej rurociągu: 32 mm Budynek Nr 1: 83 * 0.01 = 0,830 Budynek Nr 2: 66 * 0.01 = 0,660 Razem = 1, m 60 ST KNR IGM Warszawa 0, m [ Wyd.IGM Warszawa-Olsztyn 2002 r. ] Izolacja rurociągów otulinami THERMAFLEX FRZ, jednowarstwowa, przy grubości izolacji 20 mm (N) i średnicy zewnętrznej rurociągu: 40 mm Budynek Nr 1: 35 * 0.01 = 0,350 Budynek Nr 2: 35 * 0.01 = 0,350 Razem = 0, m 61 ST KNR IGM Warszawa 0, m [ Wyd.IGM Warszawa-Olsztyn 2002 r. ] Izolacja rurociągów otulinami THERMAFLEX FRZ, jednowarstwowa, przy grubości izolacji 25 mm (P) i średnicy zewnętrznej rurociągu: 50 mm Budynek Nr 1: 10 * 0.01 = 0,100 Budynek Nr 2: 10 * 0.01 = 0,100 2 STAN : Roboty towarzyszące 2.1 ST ELEMENT : Roboty wykończeniowe - obudowa poziomów c-o Razem = 0, m 62 ST ICRB - KNR IOZiEPB ORGBUD W-wa 165,100 m2 Obudowa słupów płytami gipsowo-kartonowymi na rusztach metalowych pojedynczych: jednowarstwowa Budynek Nr 1: ( ) * ( ) + ( ) * ( ) = 83,300 Budynek Nr 2: ( ) * ( ) + ( ) * ( ) = 81,800 Razem = 165,100 m2 63 ST ICRB - KNR IOZiEPB ORGBUD W-wa 165,100 m2 Malowanie farbą emulsyjną płyt gipsowych spoinowanych szpachlowanych: dwukrotne, z przygotowaniem i gruntowaniem Budynek Nr 1: ( ) * ( ) + ( ) * ( ) = 83,300 Budynek Nr 2: ( ) * ( ) + ( ) * ( ) = 81, ST ELEMENT : Roboty wykończeniowe - wyprawki pod grzejnikami Razem = 165,100 m2 64 ST ICRRB - KNR IOZiEPB ORGBUD W-wa 298,000 szt Wykonanie tynków uzupełniających zwykłych kategorii III, w miejscach po osadzonych w murze lub betonie puszkach, wyłącznikach itp. instalacji elektrycznej oraz hakach, wspornikach, przy użyciu wapna suchogaszonego grzejniki: 66 * 3 = 198,000 rurociagi: 100 = 100,000 Razem = 298,000 szt 65 ST ICRRB - KNR IOZiEPB ORGBUD W-wa 81,378 m2 Przetarcie istniejących tynków wewnętrznych, z uprzednim zeskrobaniem farby lub zdarciem tapet, zaprawą wapienno-gipsową przy użyciu wapna suchogaszonego, na: ścianach Bud nr 1 wnęki pod oknami: (1.07 * * 0.15 * 2) * 33 = 40,689 Bud nr 2 wnęki pod oknami: (1.07 * * 0.15 * 2) * 33 = 40,689 Razem = 81,378 m2 Strona 11 z 20

12 PRZEDMIAR ROBÓT Temat nr : OB STAN : 2. Roboty towarzyszące ELEMENT : 2.2. Roboty wykończeniowe - wyprawki pod grzejnikami Data : Str: 8 Lp. Nr Sp.Techn. Podstawa kalkulacji / opis pozycji Ilość Jedn. miary 66 ST ICRB - KNR IOZiEPB ORGBUD W-wa 81,378 m2 Gładź gipsowa na ścianach z elementów prefabrykowanych i betonów wylewanych: jednowarstwowa Bud nr 1 wnęki pod oknami: (1.07 * * 0.15 * 2) * 33 = 40,689 Bud nr 2 wnęki pod oknami: (1.07 * * 0.15 * 2) * 33 = 40,689 Razem = 81,378 m2 67 ST ICRRB - KNR IOZiEPB ORGBUD W-wa 81,378 m2 Przygotowanie powierzchni starych tynków do malowania farbami emulsyjnymi łącznie z poszpachlowaniem nierówności /sfalowań powierzchni tynku/ Bud nr 1 wnęki pod oknami: (1.07 * * 0.15 * 2) * 33 = 40,689 Bud nr 2 wnęki pod oknami: (1.07 * * 0.15 * 2) * 33 = 40,689 Razem = 81,378 m2 68 ST ICRRB - KNR IOZiEPB ORGBUD W-wa 81,378 m2 Malowanie dwukrotne elewacji otynkowanej na gładko farbą emulsyjną: winacetową białą Bud nr 1 wnęki pod oknami: (1.07 * * 0.15 * 2) * 33 = 40,689 Bud nr 2 wnęki pod oknami: (1.07 * * 0.15 * 2) * 33 = 40,689 Razem = 81,378 m2 --- Koniec wydruku --- Strona 12 z 20

13 TABELA ELEMENTÓW SCALONYCH Budowa : Roboty modernizacyjne placówek oświatowych Gminy Oborniki Obiekt : Szkoła Podstawowa Nr 2 Adres : ul. Szkolna 7 TABELA ELEMENTÓW SCALONYCH Str: 1 Lp. Opis stanu / elementu Wartość [ zł ] 1 STAN : Instalacje 1.1 ELEMENT : Roboty przygotowawcze ELEMENT : Instalacje C.O ELEMENT : Izolacje termiczne... Razem : Instalacje... 2 STAN : Roboty towarzyszące 2.1 ELEMENT : Roboty wykończeniowe - obudowa poziomów c-o ELEMENT : Roboty wykończeniowe - wyprawki pod grzejnikami... Razem : Roboty towarzyszące... Wartość kosztorysowa robót :... Inwestor : Wykonawca : Strona 13 z 20

14 PRZEDMIAR Budowa : Roboty modernizacyjne placówek oświatowych Gminy Oborniki Obiekt : Szkoła Podstawowa Nr 2 Adres : ul. Szkolna 7 PRZEDMIAR Lp. Podstawa kalkulacji / opis pozycji Ilość J.m. Cena jednostkowa Wartość [ zł ] Str: 1 1 STAN : Instalacje 1.1 ELEMENT : Roboty przygotowawcze 1 KNR WACETOB Warszawa 66,000 otwór Przebicie z zamurowaniem oraz dwustronnym otynkowaniem otworów o średnicy do 50 mm, dla przewodów instalacyjnych, w ścianach murowanych o grubości: 1/2 cegły 2 KNR WACETOB Warszawa 8,000 otwór Przebicie z zamurowaniem oraz dwustronnym otynkowaniem otworów o średnicy do 50 mm, dla przewodów instalacyjnych, w ścianach murowanych o grubości: 1 cegły 3 KNR IOZiEPB ORGBUD W-wa 300,000 m Demontaż rurociągu stalowego czarnego łączonego przez spawanie, o średnicy: mm 4 KNR IOZiEPB ORGBUD W-wa 200,000 m Demontaż rurociągu stalowego czarnego łączonego przez spawanie, o średnicy: 20 mm 5 KNR IOZiEPB ORGBUD W-wa 200,000 m Demontaż rurociągu stalowego czarnego łączonego przez spawanie, o średnicy: 25 mm 6 KNR IOZiEPB ORGBUD W-wa 150,000 m Demontaż rurociągu stalowego czarnego łączonego przez spawanie, o średnicy: 32 mm 7 KNR IOZiEPB ORGBUD W-wa 100,000 m Demontaż rurociągu stalowego czarnego łączonego przez spawanie, o średnicy: mm 8 KNR IOZiEPB ORGBUD W-wa 132,000 szt Demontaż zaworu grzejnikowego lub dwuzłączki o połączeniu gwintowanym i średnicy: mm 9 KNR IOZiEPB ORGBUD W-wa 66,000 kpl Demontaż grzejnika żeliwnego, członowego o powierzchni ogrzewalnej: ponad 2,5 do 5,0 m2 10 KNR IOZiEPB ORGBUD W-wa 298,000 szt Wykucie z muru: każdej wmurowanej końcówki wspornika stalowego 11 KNR IGM Warszawa 33, kg Transport ręczny pociętych elementów konstrukcji stalowej 1.2 ELEMENT : Instalacje C.O. 12 KNNR MRRiB 377,000 m Rurociągi miedziane o połączeniach lutowanych, mocowane na ścianach w budynkach, o średnicy Strona 14 z 20

15 STAN : 1. Instalacje ELEMENT : 1.2. Instalacje C.O. PRZEDMIAR Lp. Podstawa kalkulacji / opis pozycji Ilość J.m. Cena jednostkowa Wartość [ zł ] zewnętrznej: 15 mm 13 KNNR MRRiB 96,000 m Rurociągi miedziane o połączeniach lutowanych, mocowane na ścianach w budynkach, o średnicy zewnętrznej: 18 mm 14 KNR IGM Warszawa 1, m Rurociągi z rur wielowarstwowych układane w budynkach na przegrodach budowlanych - - rurociągi o średnicy nominalnej : 16x2,2 mm 15 KNR IGM Warszawa 1, m Rurociągi z rur wielowarstwowych układane w budynkach na przegrodach budowlanych - - rurociągi o średnicy nominalnej : 22 mm 16 KNR IGM Warszawa 1, m Rurociągi z rur wielowarstwowych układane w budynkach na przegrodach budowlanych - - rurociągi o średnicy nominalnej : 25 mm 17 KNR IGM Warszawa 1, m Rurociągi z rur wielowarstwowych układane w budynkach na przegrodach budowlanych - - rurociągi o średnicy nominalnej : 32 mm 18 KNR IGM Warszawa 0, m Rurociągi z rur wielowarstwowych układane w budynkach na przegrodach budowlanych - - rurociągi o średnicy nominalnej : 40 mm 19 KNR IGM Warszawa 0, m Rurociągi z rur wielowarstwowych układane w budynkach na przegrodach budowlanych - - rurociągi o średnicy nominalnej : 50 mm 20 KNR IGM Warszawa 8,000 szt Wykonanie punktu stałego na rurociągu wielowarstwowym o średnicy nominalnej : 15 mm 21 KNR IGM Warszawa 6,000 szt Wykonanie punktu stałego na rurociągu wielowarstwowym o średnicy nominalnej : 20 mm 22 KNR IGM Warszawa 18,000 szt Wykonanie punktu stałego na rurociągu wielowarstwowym o średnicy nominalnej : 25 mm 23 KNR IGM Warszawa 12,000 szt Wykonanie punktu stałego na rurociągu wielowarstwowym o średnicy nominalnej : 32 mm Str: 2 Strona 15 z 20

16 STAN : 1. Instalacje ELEMENT : 1.2. Instalacje C.O. PRZEDMIAR Lp. Podstawa kalkulacji / opis pozycji Ilość J.m. Cena jednostkowa Wartość [ zł ] Str: 3 24 KNR IGM Warszawa 8,000 szt Wykonanie punktu stałego na rurociągu wielowarstwowym o średnicy nominalnej : 40 mm 25 KNR WACETOB Warszawa 8,000 kpl Kompensatory z punktami stałymi, w rurociągach z tworzyw sztucznych, przy średnicy zewnętrznej rurociągu: 16 mm - rurociągi z PEX KOMPENSATOR MIESZKOWY 26 KNR WACETOB Warszawa 8,000 kpl Kompensatory z punktami stałymi, w rurociągach z tworzyw sztucznych, przy średnicy zewnętrznej rurociągu: 22 mm - rurociągi z PEX KOMPENSATOR MIESZKOWY 27 KNR WACETOB Warszawa 8,000 kpl Kompensatory z punktami stałymi, w rurociągach z tworzyw sztucznych, przy średnicy zewnętrznej rurociągu: 25 mm - rurociągi z PEX KOMPENSATOR MIESZKOWY 28 KNR WACETOB Warszawa 8,000 kpl Kompensatory z punktami stałymi, w rurociągach z tworzyw sztucznych, przy średnicy zewnętrznej rurociągu: 25 mm - rurociągi z PE WYDLUZKA UKSZTAŁTOWA 29 KNR WACETOB Warszawa 10,000 kpl Kompensatory z punktami stałymi, w rurociągach wodociągowych z tworzyw sztucznych, przy średnicy zewnętrznej rurociągu: 32 mm - rurociągi z PE WYDLUZKA UKSZTAŁTOWA 30 KNR WACETOB Warszawa 4,000 kpl Kompensatory z punktami stałymi, w rurociągach wodociągowych z tworzyw sztucznych, przy średnicy zewnętrznej rurociągu: 40 mm - rurociągi z PE WYDLUZKA UKSZTAŁTOWA 31 KNR WACETOB Warszawa 8,000 szt Montaż zaworów, z połączeniem na dwuzłączkę,o średnicy nominalnej: 25 mm - zawory kulowe Z kompletem złaczek przejsciowych PEX 32 KNR WACETOB Warszawa 4,000 szt Montaż zaworów, z połączeniem na dwuzłączkę,o średnicy nominalnej: 32 mm - zawory kulowe Z kompletem złaczek przejsciowych PEX 33 KNR WACETOB Warszawa 4,000 szt Montaż zaworów, z połączeniem na dwuzłączkę,o średnicy nominalnej: 40 mm - zawory kulowe Z kompletem złaczek przejsciowych PEX 34 KNR WACETOB Warszawa 4,000 szt Montaż zaworów, z połączeniem na dwuzłączkę,o średnicy nominalnej: 50 mm - zawory kulowe Z kompletem złaczek przejsciowych PEX Strona 16 z 20

17 STAN : 1. Instalacje ELEMENT : 1.2. Instalacje C.O. PRZEDMIAR Lp. Podstawa kalkulacji / opis pozycji Ilość J.m. Cena jednostkowa Wartość [ zł ] Str: 4 35 KNR INSTAL Warszawa 66,000 szt Podejścia do pionów c.o., o średnicy zewnętrznej: 15 mm 36 KNR INSTAL Warszawa 32,000 szt Podejścia do pionów c.o., o średnicy zewnętrznej: 18 mm 37 KNR WACETOB Warszawa 473,000 m Próby szczelności instalacji centralnego ogrzewania, w budynkach: niemieszkalnych - instalacja c.o.z rur miedz. 38 KNR WACETOB Warszawa 2,000 próba Próby szczelności instalacji centralnego ogrzewania z rur z tworzyw sztucznych - próba zasadnicza (pulsacyjna) 39 KNR WACETOB Warszawa 653,000 m Próby szczelności instalacji centralnego ogrzewania z rur z tworzyw sztucznych - dodatek za próbę w budynkach niemieszkalnych 40 KNR WACETOB Warszawa 1 126,000 m Płukanie instalacji wodociągowej w budynkach: niemieszkalnych 41 KNR IGM Warszawa 16,000 kpl Montaż grzejnikowych odpowietrzników automatyczn. o średnicy nominalnej : 15 mm 42 KNR IGM Warszawa 66,000 kpl Montaż grzejnikowych zaworów termostatycznych o podwójnej regulacji, prostych lub kątowych z głowicami termostatycznymi,o średnicy nominalnej armatury : 15 mm UWAGA głowice termostatyczne z zabezpieczeniem przed kradzieżą 43 KNR IGM Warszawa 66,000 szt Montaż grzejnikowych zaworów powrotnych prostych lub kątowych o średnicy nominalnej : 15 mm 44 KNNR MRRiB 66,000 kpl Rury przyłączne z miedzi, o średnicy zewnętrznej: 15 mm 45 KNR WACETOB Warszawa 1,000 szt Grzejniki stalowe jednopłytowe, o wysokości: mm i długości do 1600 mm / KNR WACETOB Warszawa 2,000 szt / KNR WACETOB Warszawa 2,000 szt /400 ocynkowane ogniowo Strona 17 z 20

18 STAN : 1. Instalacje ELEMENT : 1.2. Instalacje C.O. PRZEDMIAR Lp. Podstawa kalkulacji / opis pozycji Ilość J.m. Cena jednostkowa Wartość [ zł ] Str: 5 48 KNR WACETOB Warszawa 4,000 szt / KNR WACETOB Warszawa 2,000 szt /1200 ocynkowane ogniowo 50 KNR WACETOB Warszawa 6,000 szt / KNR WACETOB Warszawa 1,000 szt / KNR WACETOB Warszawa 34,000 szt / KNR WACETOB Warszawa 2,000 szt /800 ocynkowane ogniowo 54 KNR WACETOB Warszawa 12,000 szt / KNR IOZiEPB ORGBUD W-wa 66,000 szt Próba instalacji centralnego ogrzewania na gorąco: z dokonaniem regulacji 1.3 ELEMENT : Izolacje termiczne Numer specyfikacji : ST KNR IGM Warszawa 1, m Izolacja rurociągów otulinami THERMAFLEX FRZ, jednowarstwowa, przy grubości izolacji 20 mm (N) i średnicy zewnętrznej rurociągu: 16 mm Numer specyfikacji : ST KNR IGM Warszawa 1, m Izolacja rurociągów otulinami THERMAFLEX FRZ, jednowarstwowa, przy grubości izolacji 20 mm (N) i średnicy zewnętrznej rurociągu: 22 mm Numer specyfikacji : ST KNR IGM Warszawa 1, m Izolacja rurociągów otulinami THERMAFLEX FRZ, jednowarstwowa, przy grubości izolacji 20 mm (N) i średnicy zewnętrznej rurociągu: 25 mm Numer specyfikacji : ST Strona 18 z 20

19 STAN : 1. Instalacje ELEMENT : 1.3. Izolacje termiczne PRZEDMIAR Lp. Podstawa kalkulacji / opis pozycji Ilość J.m. Cena jednostkowa Wartość [ zł ] Str: 6 59 KNR IGM Warszawa 1, m Izolacja rurociągów otulinami THERMAFLEX FRZ, jednowarstwowa, przy grubości izolacji 20 mm (N) i średnicy zewnętrznej rurociągu: 32 mm Numer specyfikacji : ST KNR IGM Warszawa 0, m Izolacja rurociągów otulinami THERMAFLEX FRZ, jednowarstwowa, przy grubości izolacji 20 mm (N) i średnicy zewnętrznej rurociągu: 40 mm Numer specyfikacji : ST KNR IGM Warszawa 0, m Izolacja rurociągów otulinami THERMAFLEX FRZ, jednowarstwowa, przy grubości izolacji 25 mm (P) i średnicy zewnętrznej rurociągu: 50 mm Numer specyfikacji : ST STAN : Roboty towarzyszące 2.1 ELEMENT : Roboty wykończeniowe - obudowa poziomów c-o Numer specyfikacji : ST KNR IOZiEPB ORGBUD W-wa 165,100 m Obudowa słupów płytami gipsowo-kartonowymi na rusztach metalowych pojedynczych: jednowarstwowa Numer specyfikacji : ST KNR IOZiEPB ORGBUD W-wa 165,100 m Malowanie farbą emulsyjną płyt gipsowych spoinowanych szpachlowanych: dwukrotne, z przygotowaniem i gruntowaniem Numer specyfikacji : ST ELEMENT : Roboty wykończeniowe - wyprawki pod grzejnikami Numer specyfikacji : ST KNR IOZiEPB ORGBUD W-wa 298,000 szt Wykonanie tynków uzupełniających zwykłych kategorii III, w miejscach po osadzonych w murze lub betonie puszkach, wyłącznikach itp. instalacji elektrycznej oraz hakach, wspornikach, przy użyciu wapna suchogaszonego Numer specyfikacji : ST KNR IOZiEPB ORGBUD W-wa 81,378 m Przetarcie istniejących tynków wewnętrznych, z uprzednim zeskrobaniem farby lub zdarciem tapet, zaprawą wapienno-gipsową przy użyciu wapna suchogaszonego, na: ścianach Numer specyfikacji : ST KNR IOZiEPB ORGBUD W-wa 81,378 m Gładź gipsowa na ścianach z elementów prefabrykowanych i betonów wylewanych: jednowarstwowa Numer specyfikacji : ST KNR IOZiEPB ORGBUD W-wa 81,378 m Przygotowanie powierzchni starych tynków do malowania farbami emulsyjnymi łącznie z poszpachlowaniem nierówności /sfalowań powierzchni tynku/ Numer specyfikacji : ST KNR IOZiEPB ORGBUD W-wa 81,378 m Malowanie dwukrotne elewacji otynkowanej na gładko farbą emulsyjną: winacetową białą Numer specyfikacji : ST Strona 19 z 20

20 PRZEDMIAR STAN : 2. Roboty towarzyszące ELEMENT : 2.2. Roboty wykończeniowe - wyprawki pod grzejnikami Lp. Podstawa kalkulacji / opis pozycji Ilość J.m. Cena jednostkowa Wartość [ zł ] Str: 7 Wartość kosztorysowa robót Strona 20 z 20
