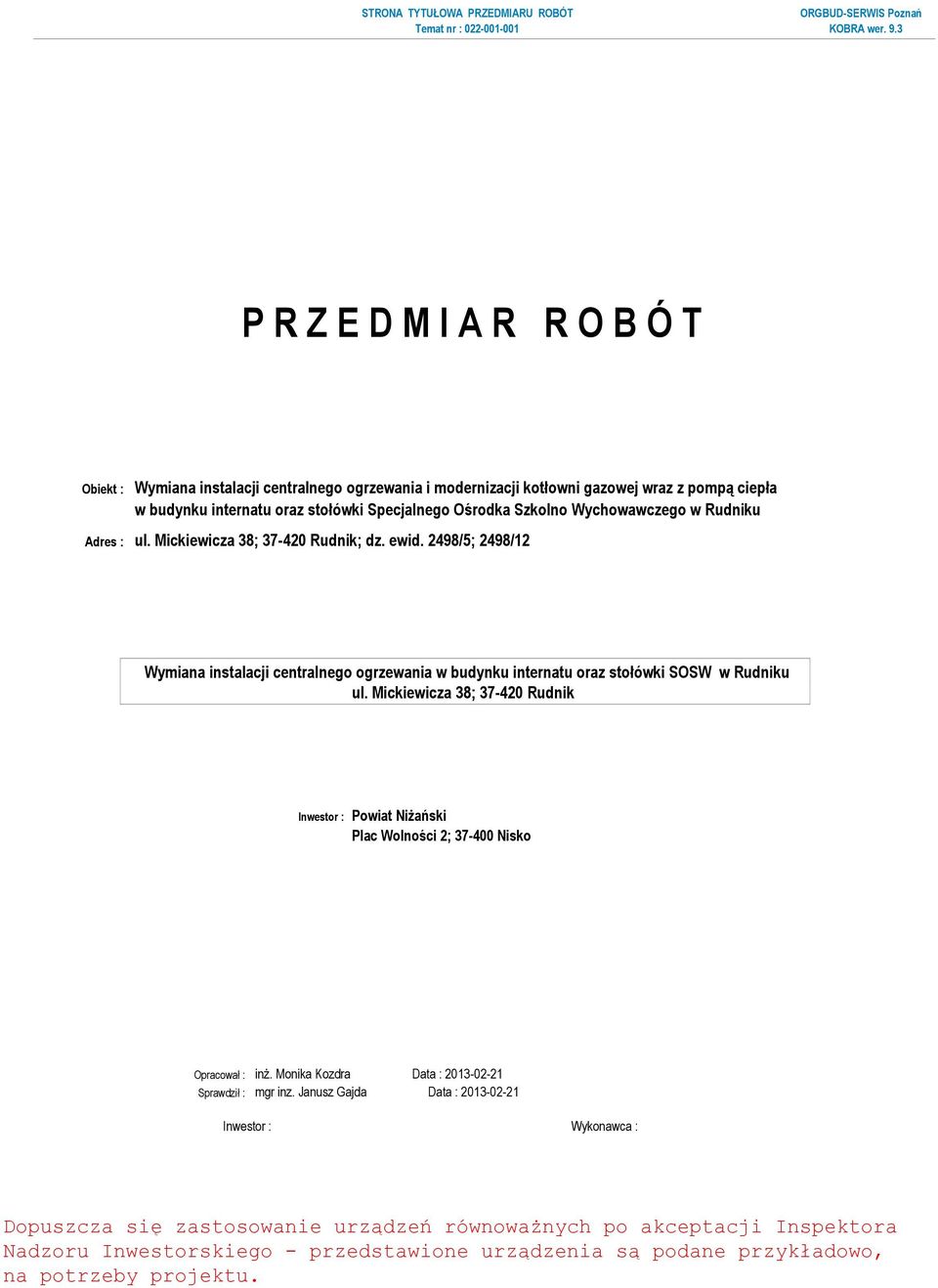

1 STRONA TYTUŁOWA PRZEDMIARU ROBÓT P R Z E D M I A R R O B Ó T Obiekt : Wymiana instalacji centralnego ogrzewania i modernizacji kotłowni gazowej wraz z pompą ciepła w budynku internatu oraz stołówki Specjalnego Ośrodka Szkolno Wychowawczego w Rudniku Adres : ul. Mickiewicza 38; ; dz. ewid. 2498/5; 2498/12 Wymiana instalacji centralnego ogrzewania w budynku internatu oraz stołówki SOSW w Rudniku ul. Mickiewicza 38; Inwestor : Powiat NiŜański Plac Wolności 2; Nisko Opracował : inŝ. Monika Kozdra Data : Sprawdził : mgr inz. Janusz Gajda Data : Inwestor : Wykonawca :

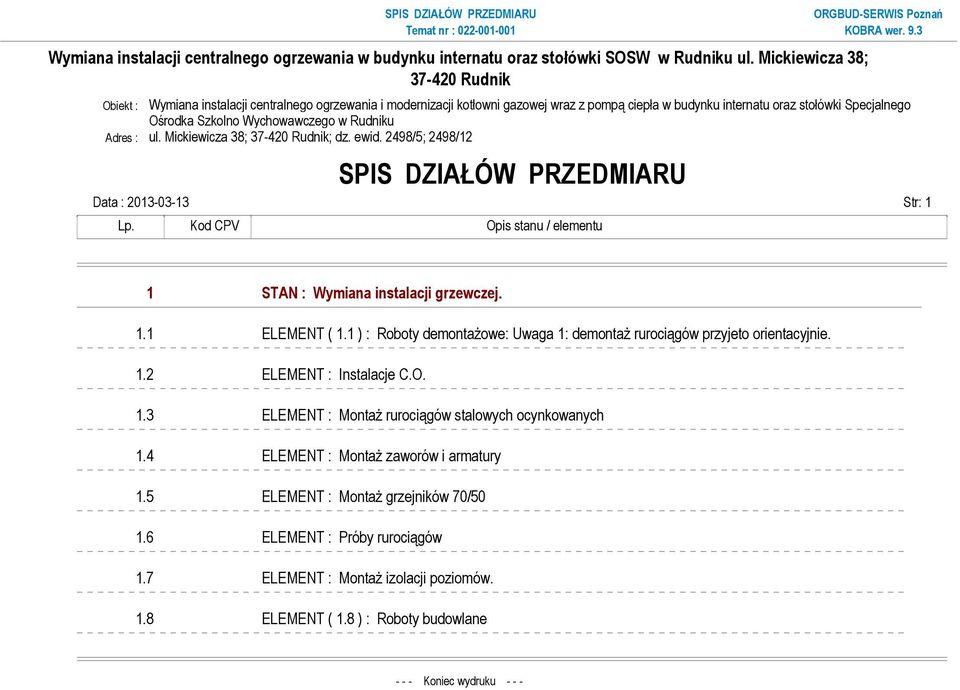

2 SPIS DZIAŁÓW PRZEDMIARU Obiekt : Wymiana instalacji centralnego ogrzewania i modernizacji kotłowni gazowej wraz z pompą ciepła w budynku internatu oraz stołówki Specjalnego Ośrodka Szkolno Wychowawczego w Rudniku Adres : ul. Mickiewicza 38; ; dz. ewid. 2498/5; 2498/12 SPIS DZIAŁÓW PRZEDMIARU Data : Str: 1 Lp. Kod CPV Opis stanu / elementu 1 STAN : Wymiana instalacji grzewczej. 1.1 ELEMENT ( 1.1 ) : Roboty demontaŝowe: Uwaga 1: demontaŝ rurociągów przyjeto orientacyjnie. 1.2 ELEMENT : Instalacje C.O. 1.3 ELEMENT : MontaŜ rurociągów stalowych ocynkowanych 1.4 ELEMENT : MontaŜ zaworów i armatury 1.5 ELEMENT : MontaŜ grzejników 70/ ELEMENT : Próby rurociągów 1.7 ELEMENT : MontaŜ izolacji poziomów. 1.8 ELEMENT ( 1.8 ) : Roboty budowlane Koniec wydruku - - -

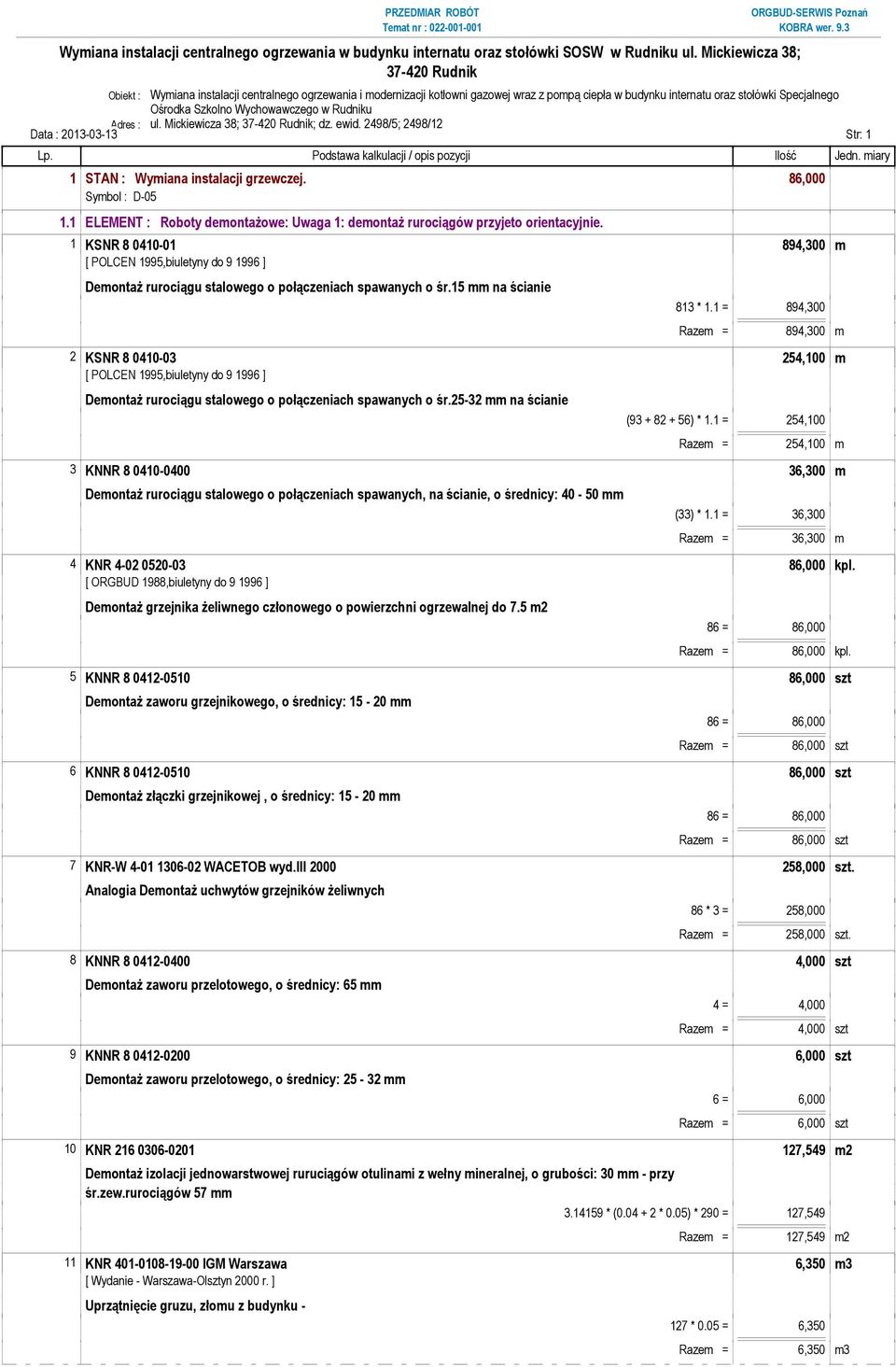

3 Obiekt : Wymiana instalacji centralnego ogrzewania i modernizacji kotłowni gazowej wraz z pompą ciepła w budynku internatu oraz stołówki Specjalnego Ośrodka Szkolno Wychowawczego w Rudniku Adres : ul. Mickiewicza 38; ; dz. ewid. 2498/5; 2498/12 Data : Str: 1 1 STAN : Wymiana instalacji grzewczej. 86,000 Symbol : D ELEMENT : Roboty demontaŝowe: Uwaga 1: demontaŝ rurociągów przyjeto orientacyjnie. 1 KSNR ,300 m [ POLCEN 1995,biuletyny do ] DemontaŜ rurociągu stalowego o połączeniach spawanych o śr.15 mm na ścianie 813 * 1.1 = 894,300 Razem = 894,300 m 2 KSNR ,100 m [ POLCEN 1995,biuletyny do ] DemontaŜ rurociągu stalowego o połączeniach spawanych o śr mm na ścianie ( ) * 1.1 = 254,100 Razem = 254,100 m 3 KNNR ,300 m DemontaŜ rurociągu stalowego o połączeniach spawanych, na ścianie, o średnicy: mm (33) * 1.1 = 36,300 Razem = 36,300 m 4 KNR ,000 kpl. [ ORGBUD 1988,biuletyny do ] DemontaŜ grzejnika Ŝeliwnego członowego o powierzchni ogrzewalnej do 7.5 m2 86 = 86,000 Razem = 86,000 kpl. 5 KNNR ,000 szt DemontaŜ zaworu grzejnikowego, o średnicy: mm 86 = 86,000 Razem = 86,000 szt 6 KNNR ,000 szt DemontaŜ złączki grzejnikowej, o średnicy: mm 86 = 86,000 Razem = 86,000 szt 7 KNR-W WACETOB wyd.iii ,000 szt. Analogia DemontaŜ uchwytów grzejników Ŝeliwnych 86 * 3 = 258,000 Razem = 258,000 szt. 8 KNNR ,000 szt DemontaŜ zaworu przelotowego, o średnicy: 65 mm 4 = 4,000 Razem = 4,000 szt 9 KNNR ,000 szt DemontaŜ zaworu przelotowego, o średnicy: mm 6 = 6,000 Razem = 6,000 szt 10 KNR ,549 m2 DemontaŜ izolacji jednowarstwowej ruruciągów otulinami z wełny mineralnej, o grubości: 30 mm - przy śr.zew.rurociągów 57 mm * ( * 0.05) * 290 = 127,549 Razem = 127,549 m2 11 KNR IGM Warszawa 6,350 m3 Uprzątnięcie gruzu, złomu z budynku * 0.05 = 6,350 Razem = 6,350 m3

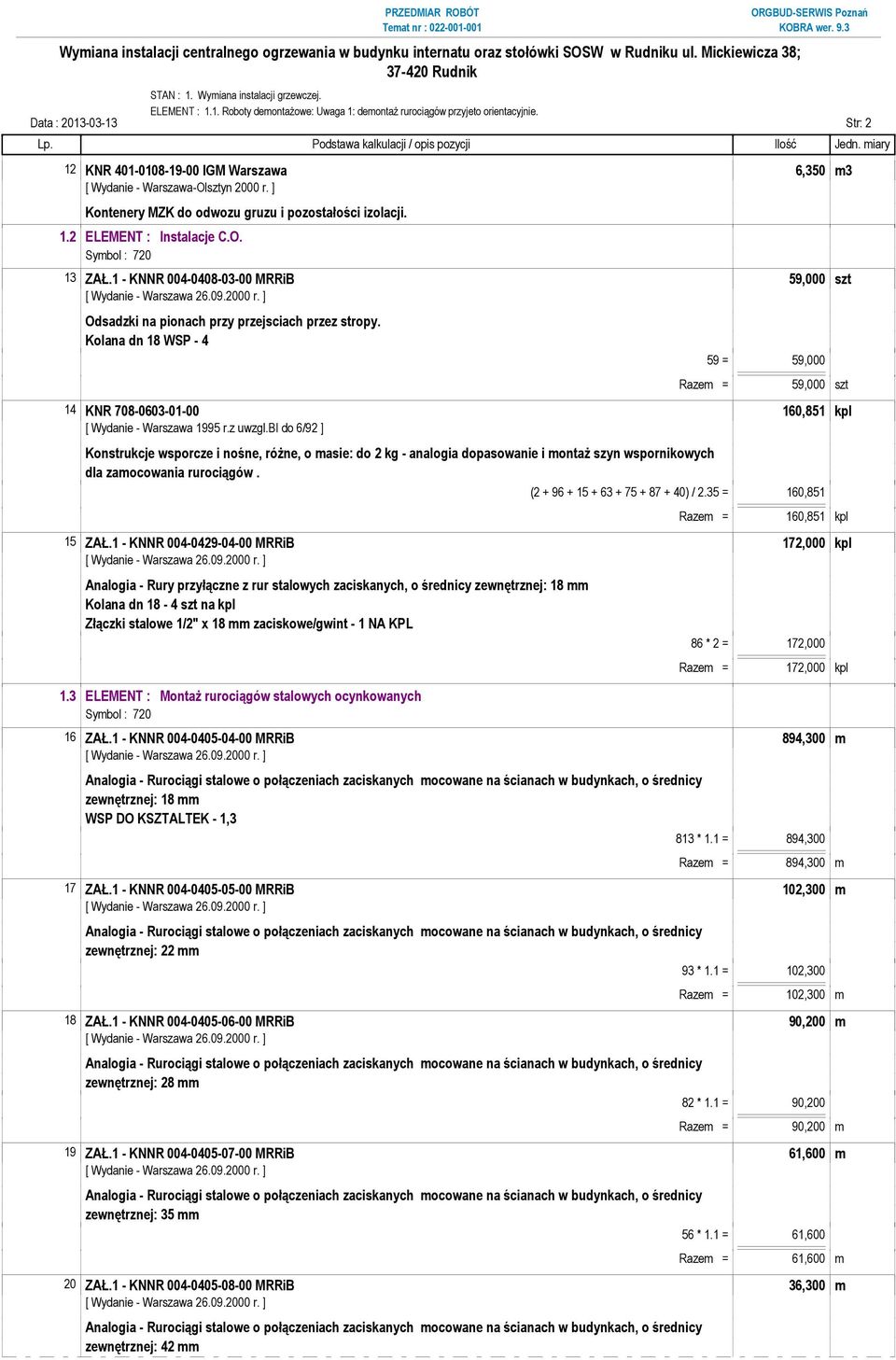

4 ELEMENT : 1.1. Roboty demontaŝowe: Uwaga 1: demontaŝ rurociągów przyjeto orientacyjnie. Data : Str: 2 12 KNR IGM Warszawa 6,350 m3 Kontenery MZK do odwozu gruzu i pozostałości izolacji. 1.2 ELEMENT : Instalacje C.O. 13 ZAŁ.1 - KNNR MRRiB 59,000 szt Odsadzki na pionach przy przejsciach przez stropy. Kolana dn 18 WSP = 59,000 Razem = 59,000 szt 14 KNR ,851 kpl [ Wydanie - Warszawa 1995 r.z uwzgl.bi do 6/92 ] Konstrukcje wsporcze i nośne, róŝne, o masie: do 2 kg - analogia dopasowanie i montaŝ szyn wspornikowych dla zamocowania rurociągów. ( ) / 2.35 = 160,851 Razem = 160,851 kpl 15 ZAŁ.1 - KNNR MRRiB 172,000 kpl Analogia - Rury przyłączne z rur stalowych zaciskanych, o średnicy zewnętrznej: 18 mm Kolana dn 18-4 szt na kpl Złączki stalowe 1/2" x 18 mm zaciskowe/gwint - 1 NA KPL 1.3 ELEMENT : MontaŜ rurociągów stalowych ocynkowanych 86 * 2 = 172,000 Razem = 172,000 kpl 16 ZAŁ.1 - KNNR MRRiB 894,300 m zewnętrznej: 18 mm WSP DO KSZTALTEK - 1,3 813 * 1.1 = 894,300 Razem = 894,300 m 17 ZAŁ.1 - KNNR MRRiB 102,300 m zewnętrznej: 22 mm 93 * 1.1 = 102,300 Razem = 102,300 m 18 ZAŁ.1 - KNNR MRRiB 90,200 m zewnętrznej: 28 mm 82 * 1.1 = 90,200 Razem = 90,200 m 19 ZAŁ.1 - KNNR MRRiB 61,600 m zewnętrznej: 35 mm 56 * 1.1 = 61,600 Razem = 61,600 m 20 ZAŁ.1 - KNNR MRRiB 36,300 m zewnętrznej: 42 mm

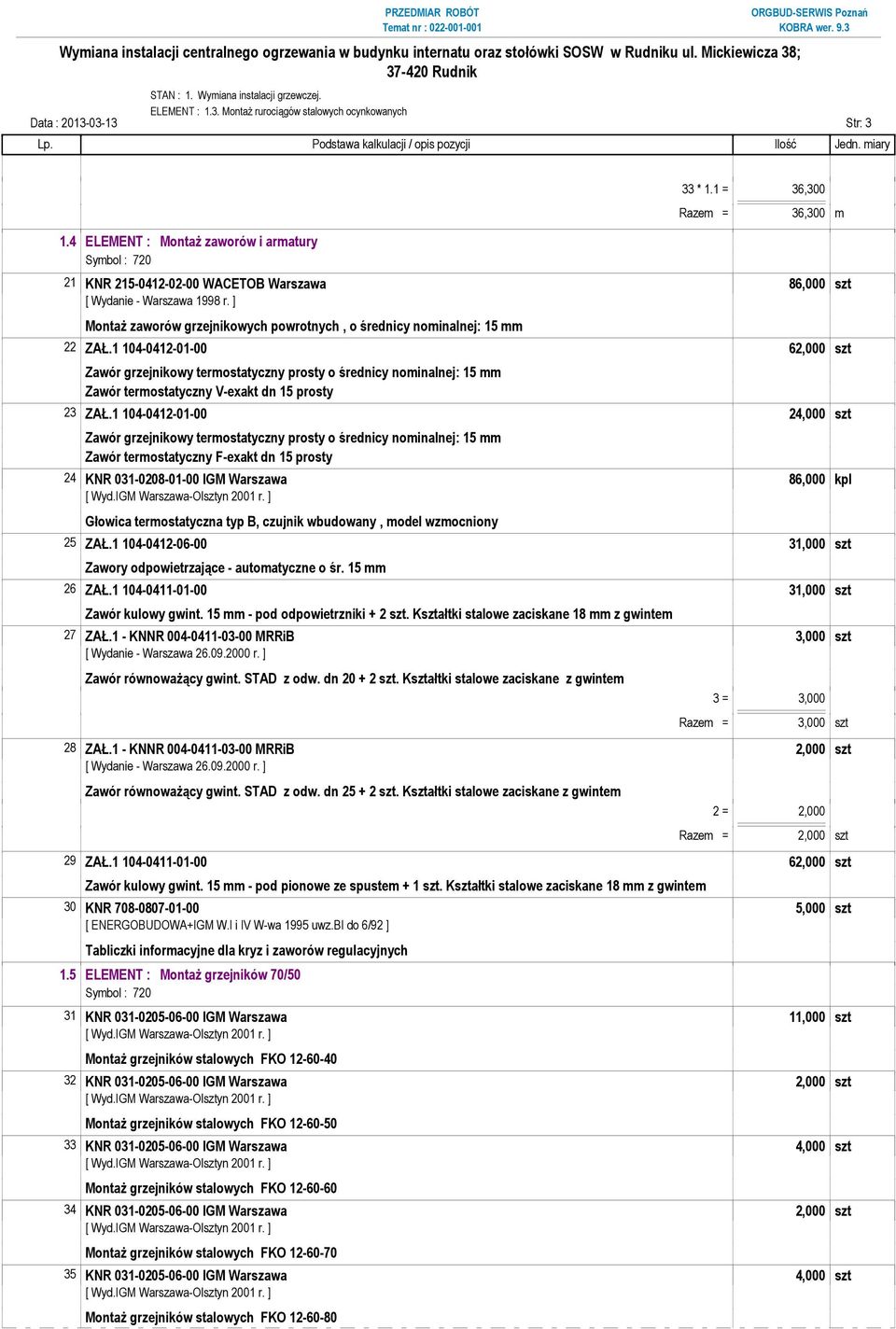

5 ELEMENT : 1.3. MontaŜ rurociągów stalowych ocynkowanych Data : Str: ELEMENT : MontaŜ zaworów i armatury 33 * 1.1 = 36,300 Razem = 36,300 m 21 KNR WACETOB Warszawa 86,000 szt [ Wydanie - Warszawa 1998 r. ] MontaŜ zaworów grzejnikowych powrotnych, o średnicy nominalnej: 15 mm 22 ZAŁ ,000 szt Zawór grzejnikowy termostatyczny prosty o średnicy nominalnej: 15 mm Zawór termostatyczny V-exakt dn 15 prosty 23 ZAŁ ,000 szt Zawór grzejnikowy termostatyczny prosty o średnicy nominalnej: 15 mm Zawór termostatyczny F-exakt dn 15 prosty 24 KNR IGM Warszawa 86,000 kpl Głowica termostatyczna typ B, czujnik wbudowany, model wzmocniony 25 ZAŁ ,000 szt Zawory odpowietrzające - automatyczne o śr. 15 mm 26 ZAŁ ,000 szt Zawór kulowy gwint. 15 mm - pod odpowietrzniki + 2 szt. Kształtki stalowe zaciskane 18 mm z gwintem 27 ZAŁ.1 - KNNR MRRiB 3,000 szt Zawór równowaŝący gwint. STAD z odw. dn szt. Kształtki stalowe zaciskane z gwintem 3 = 3,000 Razem = 3,000 szt 28 ZAŁ.1 - KNNR MRRiB 2,000 szt Zawór równowaŝący gwint. STAD z odw. dn szt. Kształtki stalowe zaciskane z gwintem 2 = 2,000 Razem = 2,000 szt 29 ZAŁ ,000 szt Zawór kulowy gwint. 15 mm - pod pionowe ze spustem + 1 szt. Kształtki stalowe zaciskane 18 mm z gwintem 30 KNR ,000 szt [ ENERGOBUDOWA+IGM W.I i IV W-wa 1995 uwz.bi do 6/92 ] Tabliczki informacyjne dla kryz i zaworów regulacyjnych 1.5 ELEMENT : MontaŜ grzejników 70/50 31 KNR IGM Warszawa 11,000 szt MontaŜ grzejników stalowych FKO KNR IGM Warszawa 2,000 szt MontaŜ grzejników stalowych FKO KNR IGM Warszawa 4,000 szt MontaŜ grzejników stalowych FKO KNR IGM Warszawa 2,000 szt MontaŜ grzejników stalowych FKO KNR IGM Warszawa 4,000 szt MontaŜ grzejników stalowych FKO

6 ELEMENT : 1.5. MontaŜ grzejników 70/50 Data : Str: 4 36 KNR IGM Warszawa 8,000 szt MontaŜ grzejników stalowych FKO KNR IGM Warszawa 9,000 szt MontaŜ grzejników stalowych FKO KNR IGM Warszawa 3,000 szt MontaŜ grzejników stalowych FKO KNR IGM Warszawa 4,000 szt MontaŜ grzejników stalowych FKO KNR IGM Warszawa 7,000 szt MontaŜ grzejników stalowych FKO KNR IGM Warszawa 1,000 szt MontaŜ grzejników stalowych FKO KNR IGM Warszawa 13,000 szt MontaŜ grzejników stalowych FKO KNR IGM Warszawa 12,000 szt MontaŜ grzejników stalowych FKO KNR IGM Warszawa 3,000 szt MontaŜ grzejników stalowych FKO KNR IGM Warszawa 2,000 szt MontaŜ grzejników stalowych FKO KNR IGM Warszawa 5,000 szt MontaŜ grzejników stalowych FKO KNR IGM Warszawa 2,000 szt MontaŜ grzejników stalowych FKO ELEMENT : Próby rurociągów Symbol : KNR IZOiEPB ORGBUD W-wa 1 186,000 m [ Wydanie - Warszawa 1988 r.z uwzgl. BI do 9/96 ] Próba szczelności instalacji wewnętrznych centralnego ogrzewania, w budynkach mieszkalnych - na 1 m rurociągu. 49 ZAŁ.1 - KNNR MRRiB 1 186,000 m Dwukrotne płukanie instalacji c.o. - analogia 50 KNR ,000 szt [ COBRTI INSTAL wsp.orgbud Wyd.IV W-wa 1988, BI 9/96 ] Próba instalacji centralnego ogrzewania na gorąco: z dokonaniem regulacji zawory termostatyczne: 86 = 86,000 zawory podpionowe Razem = 86,000 szt 51 KNR ,000 szt [ COBRTI INSTAL wsp.orgbud Wyd.IV W-wa 1988, BI 9/96 ] Dokonanie regulacji zaworow podpionowych przez Autoryzowany serwis IMI zawory podpionowe: 5 = 5,000 Razem = 5,000

7 ELEMENT : 1.6. Próby rurociągów Data : Str: ELEMENT : MontaŜ izolacji poziomów. Razem = 100,000 szt 52 KNR IZOiEPB ORGBUD W-wa 31,887 m2 Izolacja o grubości 20 mm z otuliny PU, rurociagów o średnicy zewnętrznej: 18 mm * ( * 0.020) * 175 = 31,887 Razem = 31,887 m2 53 KNR IZOiEPB ORGBUD W-wa 19,088 m2 Izolacja o grubości 20 mm z otuliny PUrurociagów o średnicy zewnętrznej: 22 mm * ( * 0.020) * 98 = 19,088 Razem = 19,088 m2 54 KNR IZOiEPB ORGBUD W-wa 24,881 m2 Izolacja o grubości 30 mm z otuliny PU, rurociagów o średnicy zewnętrznej: 28 mm * ( * 0.030) * 90 = 24,881 Razem = 24,881 m2 55 KNR IZOiEPB ORGBUD W-wa 18,504 m2 Izolacja o grubości 30 mm z otuliny PU, rurociagów o średnicy zewnętrznej: 35 mm * ( * 0.030) * 62 = 18,504 Razem = 18,504 m2 56 KNR IZOiEPB ORGBUD W-wa 14,181 m2 Izolacja o grubości 40 mm z otuliny PU, rurociagów o średnicy zewnętrznej: 42 mm * ( * 0.040) * 37 = 14, ELEMENT : Roboty budowlane Razem = 14,181 m2 57 KNR ,000 szt Przebicie w elementach z betonu Ŝwirowego otworów o powierzchni do 0,05 m2 i grubości: ponad 20 cm do 30 cm -m stropy 59 = 59,000 Razem = 59,000 szt 58 KNR ,000 szt Przebicie otworów o powierzchni do 0,05 m2, w ścianach z cegieł na zaprawie cementowowapiennej, o grubości: 1 1/2 cegły = 31,000 Razem = 31,000 szt 59 A.wł Dost wa mat 184,000 kpl Dostawa materiałów Rury stalowe na tuleje ochronne do przejść przez przegrody budowlane 92 * 2 = 184,000 Razem = 184,000 kpl 60 KNR Wacetob 1 000,000 m2 Zabezpieczenie podłóg i ścian folią, podczas wykonywania prac instalacyjnych w lokalach = 1 000,000 Razem = 1 000,000 m2 61 KNR ,000 szt Zamurowanie przebić o powierzchni do 0,05 m2 w ścianach z cegieł o grubości: ponad 1 cegły, przy uŝyciu ciasta wapiennego 31 = 31,000 Razem = 31,000 szt

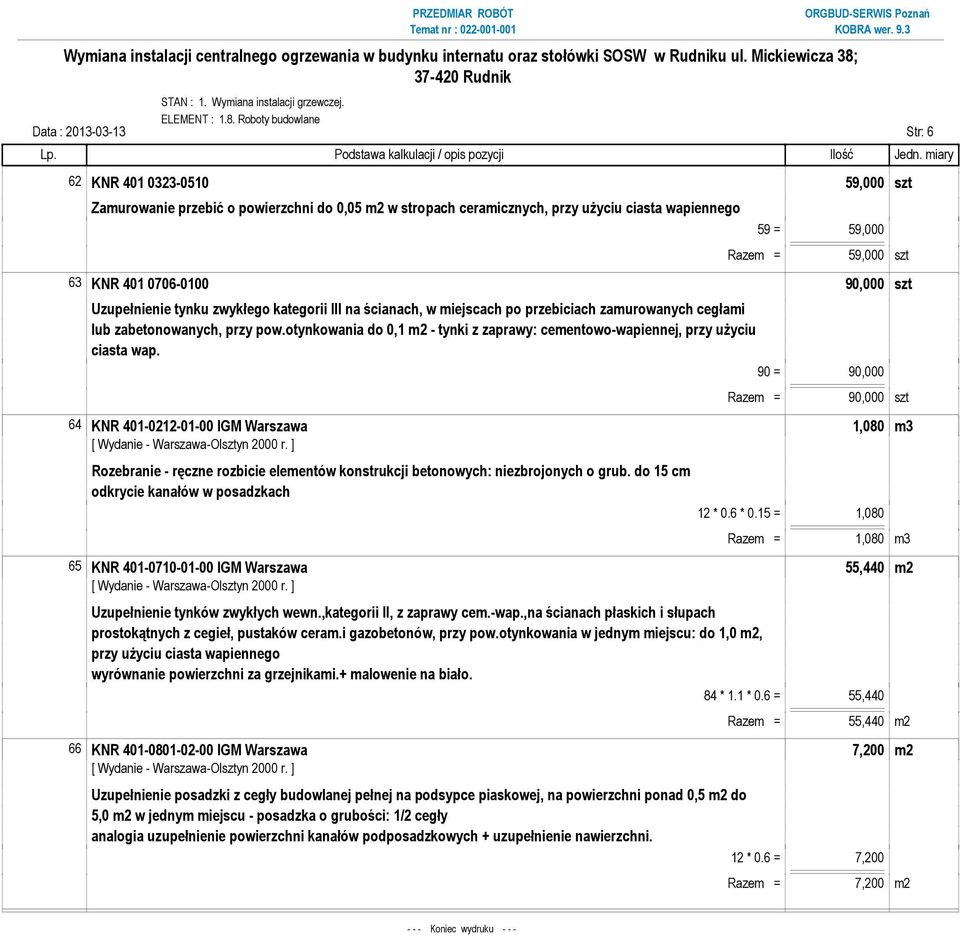

8 ELEMENT : 1.8. Roboty budowlane Data : Str: 6 62 KNR ,000 szt Zamurowanie przebić o powierzchni do 0,05 m2 w stropach ceramicznych, przy uŝyciu ciasta wapiennego 59 = 59,000 Razem = 59,000 szt 63 KNR ,000 szt Uzupełnienie tynku zwykłego kategorii III na ścianach, w miejscach po przebiciach zamurowanych cegłami lub zabetonowanych, przy pow.otynkowania do 0,1 m2 - tynki z zaprawy: cementowo-wapiennej, przy uŝyciu ciasta wap. 90 = 90,000 Razem = 90,000 szt 64 KNR IGM Warszawa 1,080 m3 Rozebranie - ręczne rozbicie elementów konstrukcji betonowych: niezbrojonych o grub. do 15 cm odkrycie kanałów w posadzkach 12 * 0.6 * 0.15 = 1,080 Razem = 1,080 m3 65 KNR IGM Warszawa 55,440 m2 Uzupełnienie tynków zwykłych wewn.,kategorii II, z zaprawy cem.-wap.,na ścianach płaskich i słupach prostokątnych z cegieł, pustaków ceram.i gazobetonów, przy pow.otynkowania w jednym miejscu: do 1,0 m2, przy uŝyciu ciasta wapiennego wyrównanie powierzchni za grzejnikami.+ malowenie na biało. 84 * 1.1 * 0.6 = 55,440 Razem = 55,440 m2 66 KNR IGM Warszawa 7,200 m2 Uzupełnienie posadzki z cegły budowlanej pełnej na podsypce piaskowej, na powierzchni ponad 0,5 m2 do 5,0 m2 w jednym miejscu - posadzka o grubości: 1/2 cegły analogia uzupełnienie powierzchni kanałów podposadzkowych + uzupełnienie nawierzchni. 12 * 0.6 = 7,200 Razem = 7,200 m Koniec wydruku - - -
