1 Usługi Inżynierskie mgr inż. Wojciech Mickiewicz Wrocław ul. Długopolska 37/12 tel. 0-71/ / Projektowanie Kosztorysowanie Nadzór budowlany Doradztwo techniczne Ekspertyzy i Opinie techniczne sieci i instalacje cieplne, wodociągowe, kanalizacyjne i gazowe PRZEDMIAR ROBÓT modernizacji instalacji wentylacji grawitacyjnej budynku mieszkalnego przy ul. Techników 5 w Jelczu-Laskowicach Kody wg CPV: , Obiekt : Budynek mieszkalny przy ul. Techników 5 w Jelczu-Laskowicach Inwestor: TBS Spółka z o. o. Zakład Gospodarki Mieszkaniowej ul. Techników 29, Jelcz-Laskowice Kosztorysant: Adam Kozdra Projektant: mgr inż. Wojciech Mickiewicz nr ewidencyjny DOŚ/IS/2544/01 czerwiec, 2008

modernizacji instalacji wentylacji grawitacyjnej budynku mieszkalnego przy ul. Techników 5 w Jelczu-Laskowicach Kody wg CPV: 45331210-1, 45262700-8 Obiekt : Budynek mieszkalny przy ul.

2 2 Zawartość opracowania 1. Opis kosztorysowy 2. Tabela działów przedmiaru robót 3. Przedmiar robót 4. Opis podstawy wyceny

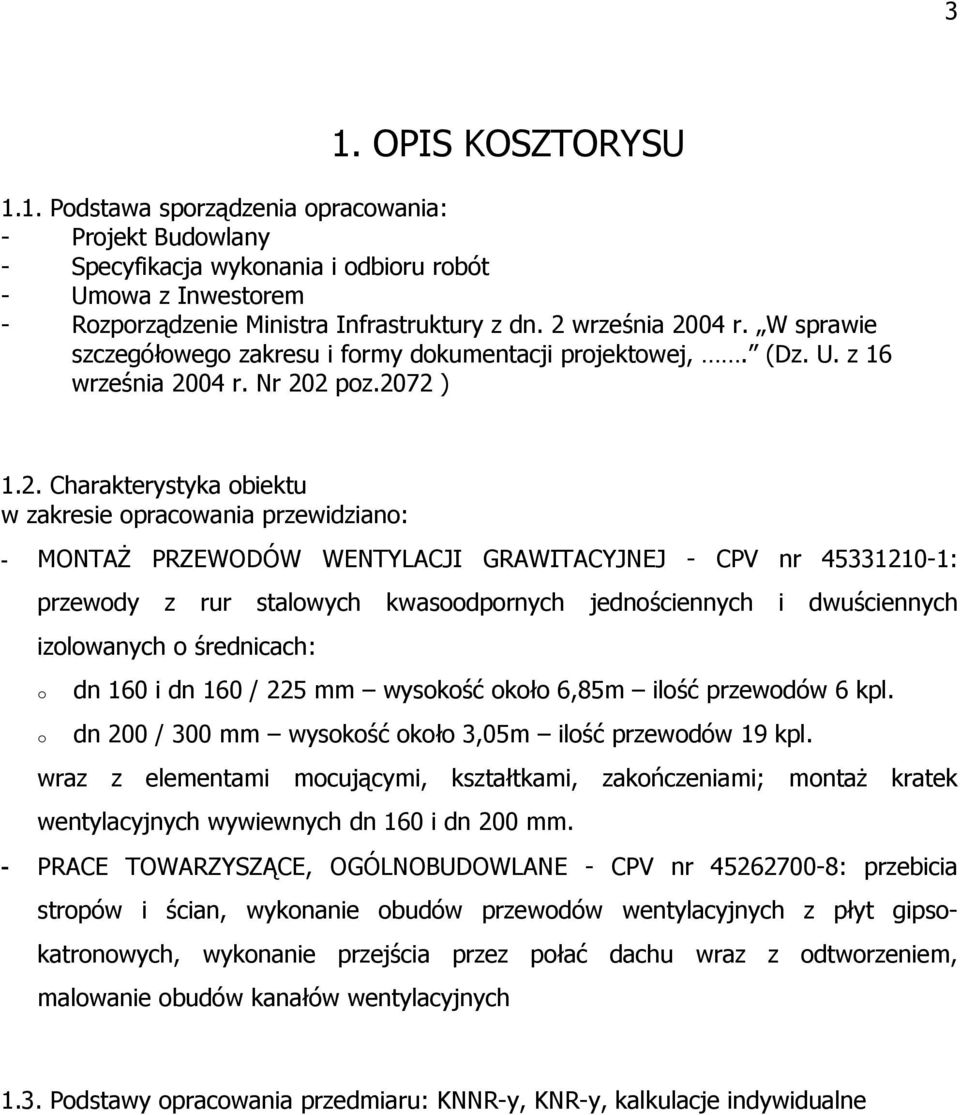

3 3 1. OPIS KOSZTORYSU 1.1. Podstawa sporządzenia opracowania: - Projekt Budowlany - Specyfikacja wykonania i odbioru robót - Umowa z Inwestorem - Rozporządzenie Ministra Infrastruktury z dn. 2 września 2004 r. W sprawie szczegółowego zakresu i formy dokumentacji projektowej,. (Dz. U. z 16 września 2004 r. Nr 202 poz.2072 ) 1.2. Charakterystyka obiektu w zakresie opracowania przewidziano: - MONTAŻ PRZEWODÓW WENTYLACJI GRAWITACYJNEJ - CPV nr : przewody z rur stalowych kwasoodpornych jednościennych i dwuściennych izolowanych o średnicach: o o dn 160 i dn 160 / 225 mm wysokość około 6,85m ilość przewodów 6 kpl. dn 200 / 300 mm wysokość około 3,05m ilość przewodów 19 kpl. wraz z elementami mocującymi, kształtkami, zakończeniami; montaż kratek wentylacyjnych wywiewnych dn 160 i dn 200 mm. - PRACE TOWARZYSZĄCE, OGÓLNOBUDOWLANE - CPV nr : przebicia stropów i ścian, wykonanie obudów przewodów wentylacyjnych z płyt gipsokatronowych, wykonanie przejścia przez połać dachu wraz z odtworzeniem, malowanie obudów kanałów wentylacyjnych 1.3. Podstawy opracowania przedmiaru: KNNR-y, KNR-y, kalkulacje indywidualne

- MONTAŻ PRZEWODÓW WENTYLACJI GRAWITACYJNEJ - CPV nr 45331210-1: przewody z rur stalowych kwasoodpornych jednościennych i dwuściennych izolowanych o średnicach: o o dn 160 i dn 160 / 225 mm wysokość

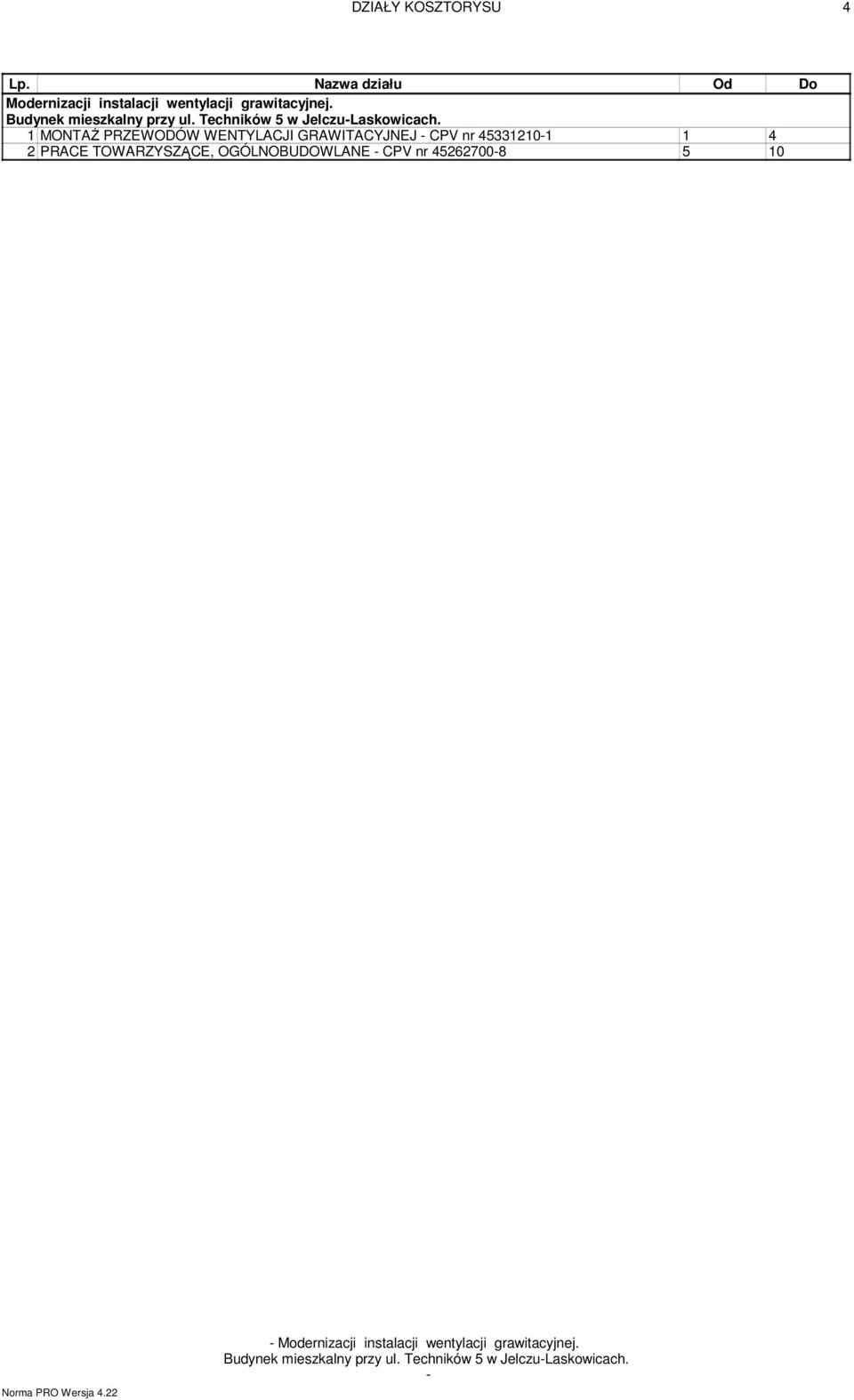

4 DZIAŁY KOSZTORYSU 4 Lp. Nazwa działu Od Do Modernizacji instalacji wentylacji grawitacyjnej. 1 MONTAś PRZEWODÓW WENTYLACJI GRAWITACYJNEJ - CPV nr PRACE TOWARZYSZĄCE, OGÓLNOBUDOWLANE - CPV nr Norma PRO Wersja Modernizacji instalacji wentylacji grawitacyjnej. -

1 MONTAś PRZEWODÓW WENTYLACJI GRAWITACYJNEJ - CPV nr 45331210-1 1 4 2

5 PRZEDMIAR 5 Lp. Podstawa Opis i wyliczenia j.m. Poszcz Razem Modernizacji instalacji wentylacji grawitacyjnej MONTAś PRZEWODÓW WENTYLACJI GRAWITACYJNEJ - CPV nr d.1 KNR-W ) 2 KNR-W 2-17 d ) 3 KNR-W 2-17 d ) 4 KNR-W 2-17 d ) MontaŜ przewodów wentylacji grawitacyjnej o średnicy dn 160 z rur stalowych kwasoodpornych jednościennych dn 160 oraz dwuściennych izolowanych dn 160 / 225 mm wraz z kształtkami i pozostałymi elementami. Elementy składowe przewodów wentylacyjnych (dla 19 kpl.): - rura dwuścienna dn 160 / 225 mm L=1,0m - szt rura dwuścienna dn 160 / 225 mm L=0,25m - szt rura dwuścienna dn 160 / 225 mm L=0,50m - szt przejście dachowe 15st dn 225 mm - szt ustnik pod parasol dn 160 / 225 mm - szt parasol dn 225 mm - szt podpora przejściowa dn 160 / 225 mm - szt kolano dn 160 mm - szt rura jednościenna dn 160 mm L=1,0m - szt rura jednościenna dn 160 mm L=0,50m - szt rura jednościenna dn 160 mm L=0,33m - szt.19 - rura jednościenna dn 160 mm L=ok. 0,33m - długość dopasować na budowie (przejście przez ścianę) - szt obejma do muru dn 160 mm - szt. 57 < 19 kpl. wysokość kaŝdego z przewodów ok. 6,85m > 84,41 m 2 84,410 Kratka wywiewna kołowa DN 160 stalowa m 2 szt. RAZEM 84, szt. 19,000 RAZEM 19,000 MontaŜ przewodów wentylacji grawitacyjnej o średnicy dn 200 z rur stalowych m 2 kwasoodpornych dwuściennych izolowanych dn 200 / 300 mm wraz z kształtkami i pozostałymi elementami. - 6 kpl. wysokość przewodów ok. 3,05m Elementy składowe przewodów wentylacyjnych (dla 6 kpl.): - rura dwuścienna dn 200/300 mm L=1,0m - szt rura dwuścienna dn 200/300 mm L=0,25m - szt. 6 - rura dwuścienna dn 200/300 mm L=0,50m - szt. 6 - przejście dachowe 15st dn 300 mm - szt. 6 - ustnik pod parasol dn 200 / 300 mm - szt. 6 - parasol dn 200 mm - szt. 6 - podpora przejściowa dn 200 / 300 mm - szt. 6 - kolano 90st dn 200 mm - szt. 6 - rura jednościenna dn 200 mm L=ok. 0,33 - długość dopasować na budowie (przejście przez ścianę) - szt. 6 < 6 kpl. wysokość kaŝdego z przewodów ok. 3,05m > 19,50 m 2 19,500 Kratka wywiewna kołowa DN 200 stalowa szt. RAZEM 19,500 6 szt. 6,000 RAZEM 6, PRACE TOWARZYSZĄCE, OGÓLNOBUDOWLANE - CPV nr d.2 Przebicie otworów o powierzchni do 0.1 m2 dla przewodów klimatyzacyjnych w KNR 7-28 otw ) ścianach murowanych o grubości do 1 1/2 ceg. wraz z końcową obróbką otworów (PRZEBICIA OTWORÓW W ŚCIANACH) 6+19 otw. 25,000 RAZEM 25, ) instalacyjnych o śr. do 500 mm wraz z wypełnieniem elastycznym (pianka poliuretanowa) Przebicie otworów w stropach pustakowych o grub. do 30 cm dla przewodów otw. (PRZEBICIA OTWORÓW W STROPACH) 6*1+19*2 otw. 44,000 RAZEM 44, ) drewniana Przebicie w dachu otworów o powierzchni do 0.1 m2 - konstrukcja stropu otw. wraz z naprawą konstrukcji 6+19 otw. 25,000 RAZEM 25,000 6 KNR 7-28 d.2 7 KNR 7-28 d.2 8 KNNR 2 d ) Pokrycie dachowe z papy na dachach drewnianych dwuwarstwowe m 2 1*1*6+1*1*19 m 2 25,000 RAZEM 25,000 Norma PRO Wersja Modernizacji instalacji wentylacji grawitacyjnej. -

1 0137-01 1) MontaŜ przewodów wentylacji grawitacyjnej o średnicy dn 160 z rur stalowych kwasoodpornych jednościennych dn 160 oraz dwuściennych izolowanych dn 160 / 225 mm wraz z kształtkami i

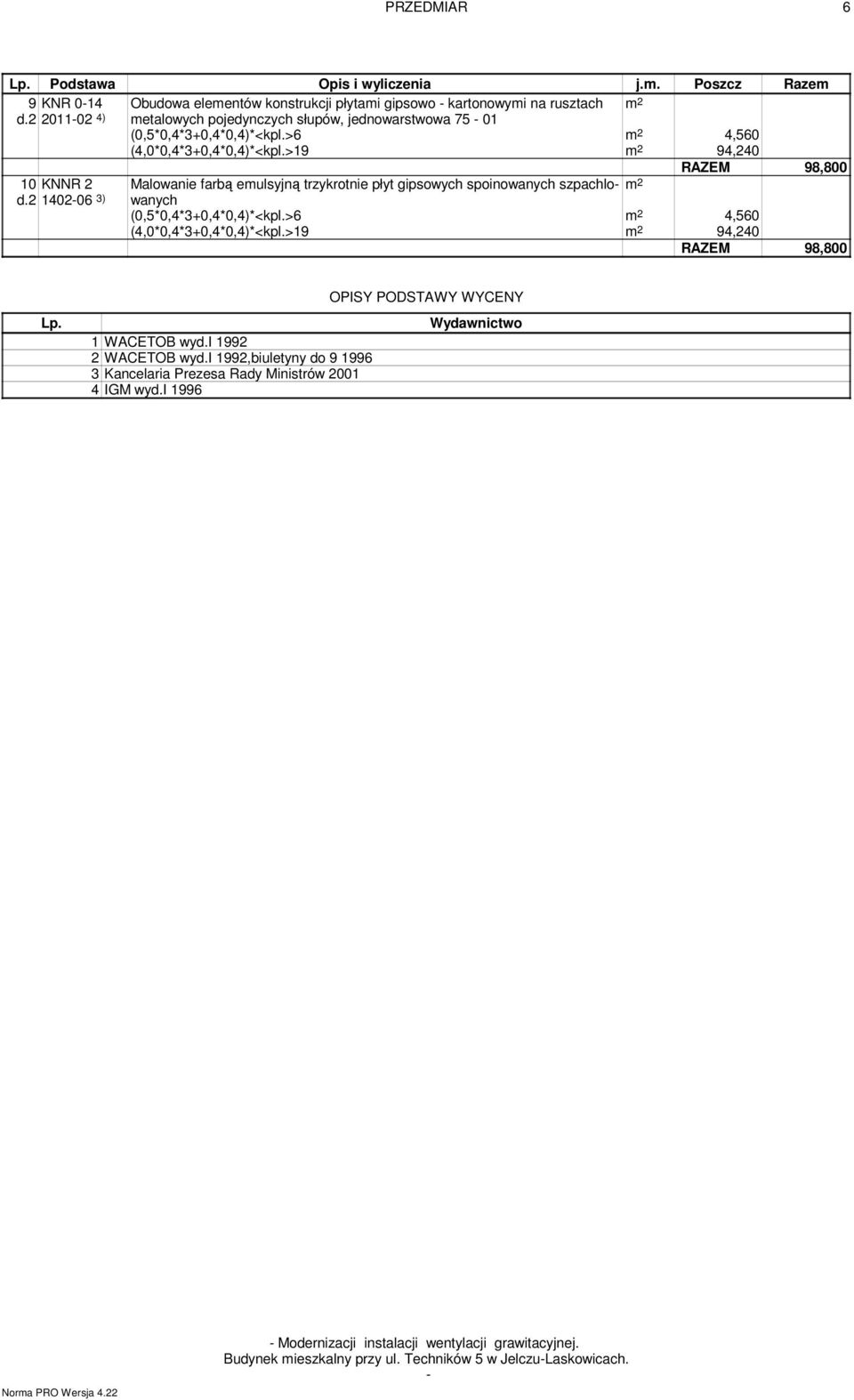

6 PRZEDMIAR 6 Obudowa elementów konstrukcji płytami gipsowo - kartonowymi na rusztach Malowanie farbą emulsyjną trzykrotnie płyt gipsowych spoinowanych szpachlowanych Lp. Podstawa Opis i wyliczenia j.m. Poszcz Razem 9 KNR 0-14 m 2 d ) metalowych pojedynczych słupów, jednowarstwowa (0,5*0,4*3+0,4*0,4)*<kpl.>6 m 2 4,560 (4,0*0,4*3+0,4*0,4)*<kpl.>19 m 2 94,240 RAZEM 98, KNNR 2 m 2 d ) (0,5*0,4*3+0,4*0,4)*<kpl.>6 m 2 4,560 (4,0*0,4*3+0,4*0,4)*<kpl.>19 m 2 94,240 RAZEM 98,800 OPISY PODSTAWY WYCENY Lp. 1 WACETOB wyd.i WACETOB wyd.i 1992,biuletyny do Kancelaria Prezesa Rady Ministrów IGM wyd.i 1996 Wydawnictwo Norma PRO Wersja Modernizacji instalacji wentylacji grawitacyjnej. -

>6 m 2 4,560 (4,0*0,4*3+0,4*0,4)*<kpl.>19 m 2 94,240 RAZEM 98,800 10 KNNR 2 m 2 d.2 1402-06 3) (0,5*0,4*3+0,4*0,4)*<kpl.>6 m 2 4,560 (4,0*0,4*3+0,4*0,4)*<kpl.>19 m 2 94,240 RAZEM 98,800 OPISY PODSTAWY WYCENY Lp.
