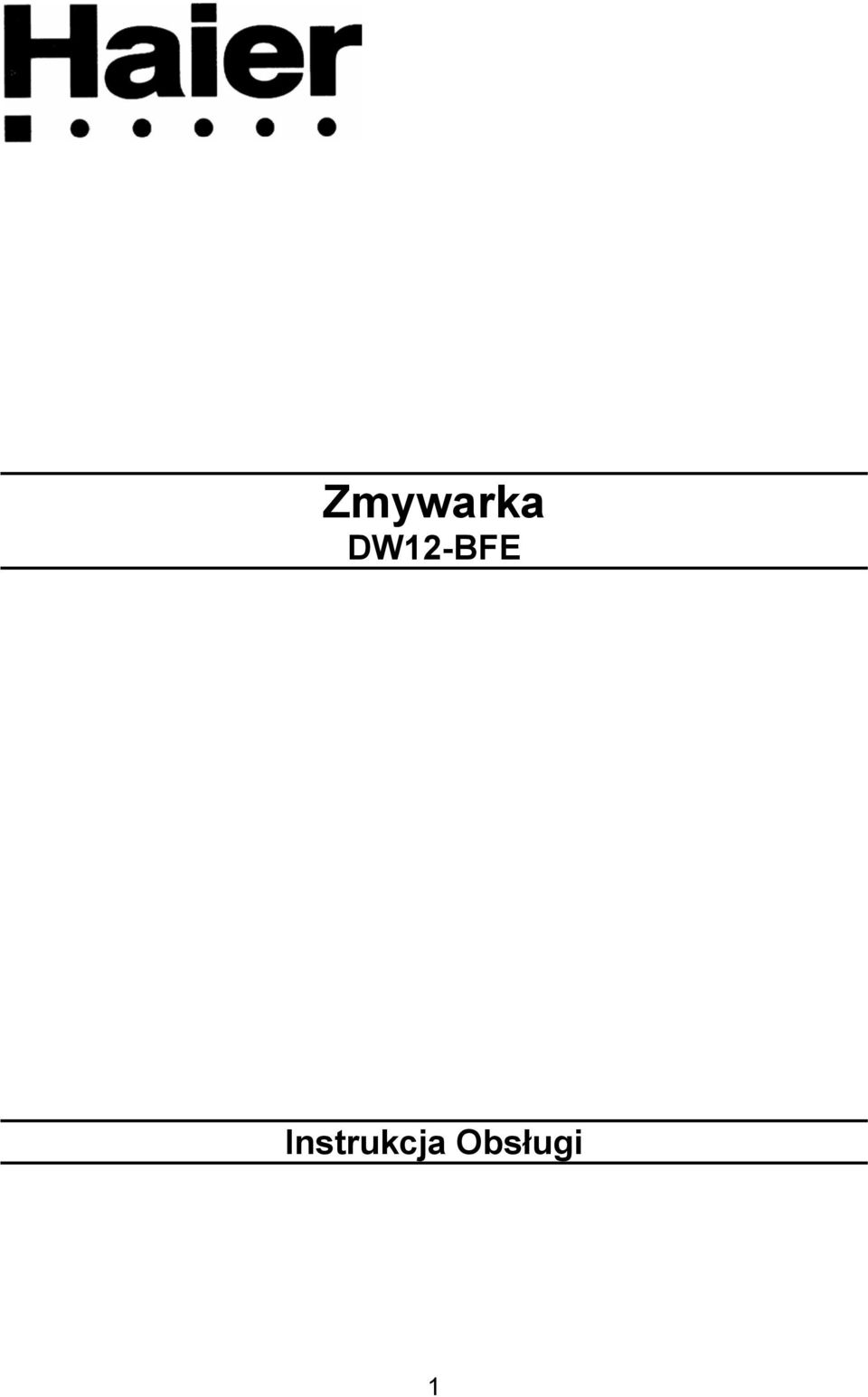

1 Zmywarka DW12-BFE Instrukcja Obsługi 1

2 CHARAKTERYSTYKA TECHNICZNA Nazwa producenta Nazwa importera Oznaczenie modelu HAIER HAIER Poland Sp. z o.o. DW12-BFE Typ urządzenia Zmywarka do naczyń domowa Napięcie znamionowe Częstotliwość Klasa izolacji elektr. Moc znamionowa V 50 Hz I 2150 W Klasa efektywności energetycznej (WYŻSZA) A B C D E F G (NIŻSZA) Identyfikacja cyklu standardowego Progr. Normalny 55 C / Norma PN-EN Zużycie energii w cyklu standardowym *) 1,05 kwh Klasa efektywności zmywania (WYŻSZA) A B C D E F G (NIŻSZA) Klasa efektywności suszenia (WYŻSZA) A B C D E F G (NIŻSZA) Pojemność znamionowa zmywarki Zużycie wody na cykl standardowy Czas trwania cyklu standardowego **) Szacowane roczne zużycie (220 cykli) 12 kompletów 18 litrów/cykl 165 min 231 kwh / 3960 litrów Poziom hałasu [ db(a) re 1pW ] 55 Wyprodukowano dla HAIER w: Wymiary (WxSxG) cm Chiny 85x60x60 *) Rzeczywiste zużycie energii zależy od warunków eksploatacji **) Rzeczywisty czas trwania cyklu zależy od warunków eksploatacji 2

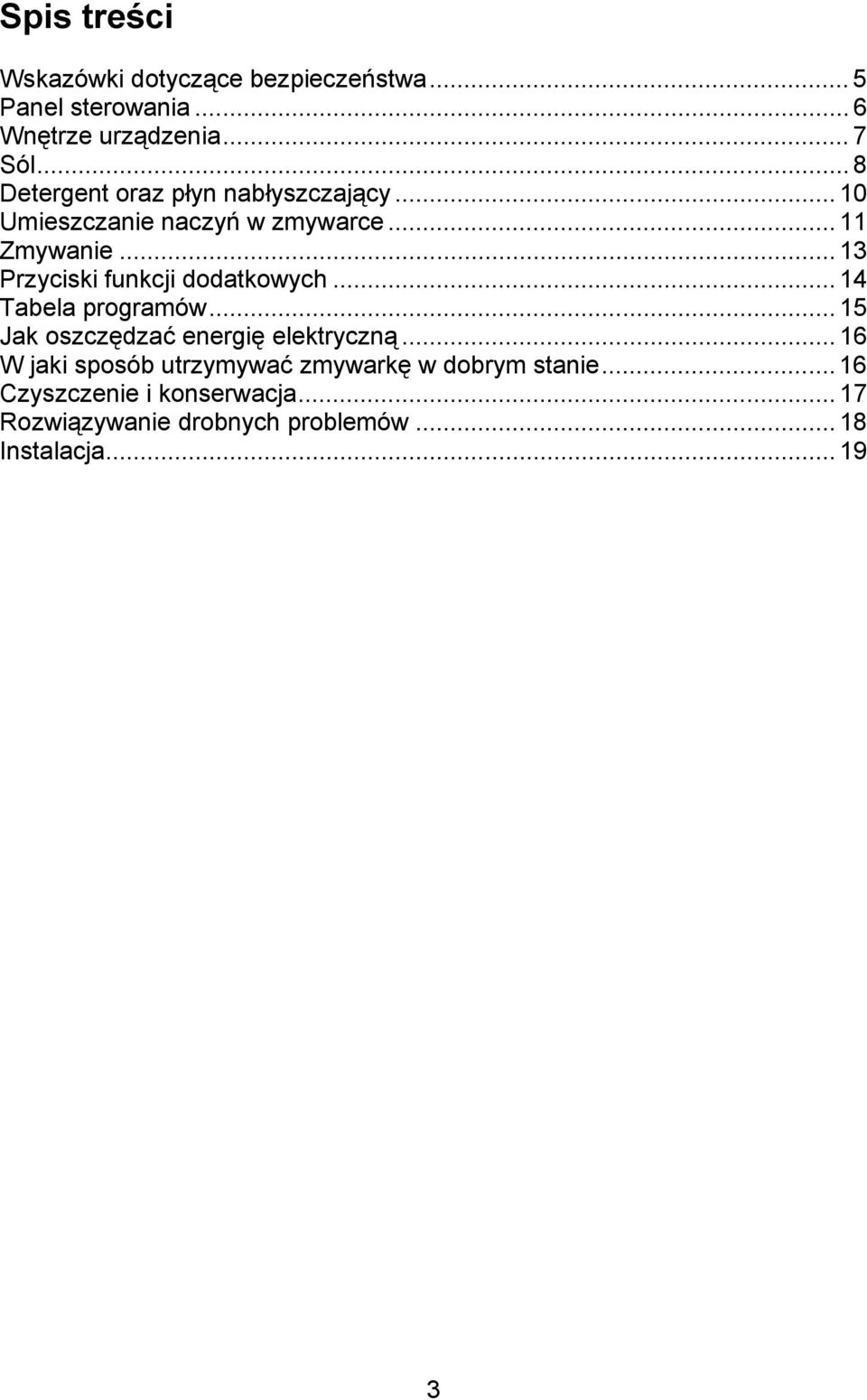

3 Spis treści Wskazówki dotyczące bezpieczeństwa... 5 Panel sterowania... 6 Wnętrze urządzenia... 7 Sól... 8 Detergent oraz płyn nabłyszczający Umieszczanie naczyń w zmywarce Zmywanie Przyciski funkcji dodatkowych Tabela programów Jak oszczędzać energię elektryczną W jaki sposób utrzymywać zmywarkę w dobrym stanie Czyszczenie i konserwacja Rozwiązywanie drobnych problemów Instalacja

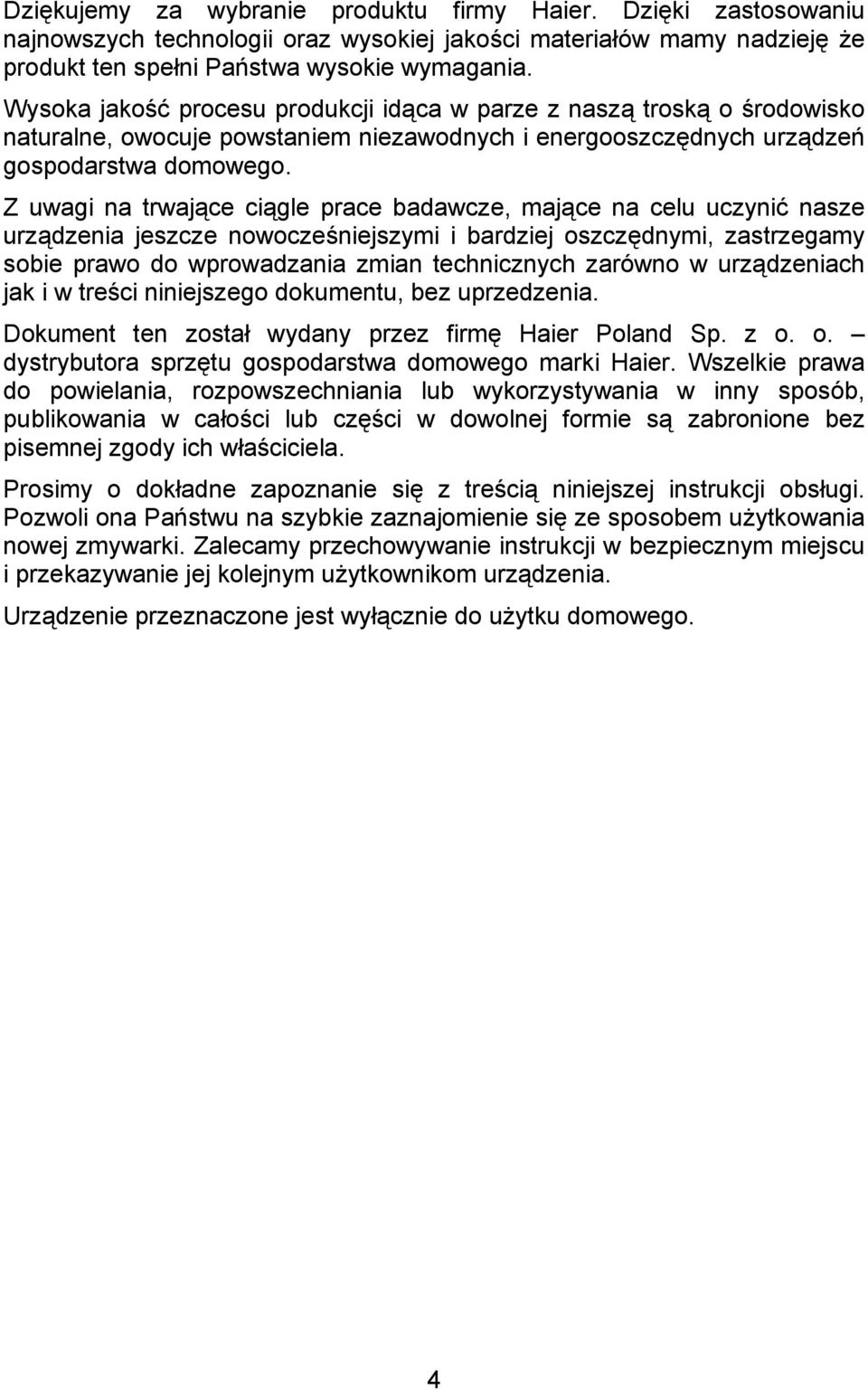

4 Dziękujemy za wybranie produktu firmy Haier. Dzięki zastosowaniu najnowszych technologii oraz wysokiej jakości materiałów mamy nadzieję że produkt ten spełni Państwa wysokie wymagania. Wysoka jakość procesu produkcji idąca w parze z naszą troską o środowisko naturalne, owocuje powstaniem niezawodnych i energooszczędnych urządzeń gospodarstwa domowego. Z uwagi na trwające ciągle prace badawcze, mające na celu uczynić nasze urządzenia jeszcze nowocześniejszymi i bardziej oszczędnymi, zastrzegamy sobie prawo do wprowadzania zmian technicznych zarówno w urządzeniach jak i w treści niniejszego dokumentu, bez uprzedzenia. Dokument ten został wydany przez firmę Haier Poland Sp. z o. o. dystrybutora sprzętu gospodarstwa domowego marki Haier. Wszelkie prawa do powielania, rozpowszechniania lub wykorzystywania w inny sposób, publikowania w całości lub części w dowolnej formie są zabronione bez pisemnej zgody ich właściciela. Prosimy o dokładne zapoznanie się z treścią niniejszej instrukcji obsługi. Pozwoli ona Państwu na szybkie zaznajomienie się ze sposobem użytkowania nowej zmywarki. Zalecamy przechowywanie instrukcji w bezpiecznym miejscu i przekazywanie jej kolejnym użytkownikom urządzenia. Urządzenie przeznaczone jest wyłącznie do użytku domowego. 4

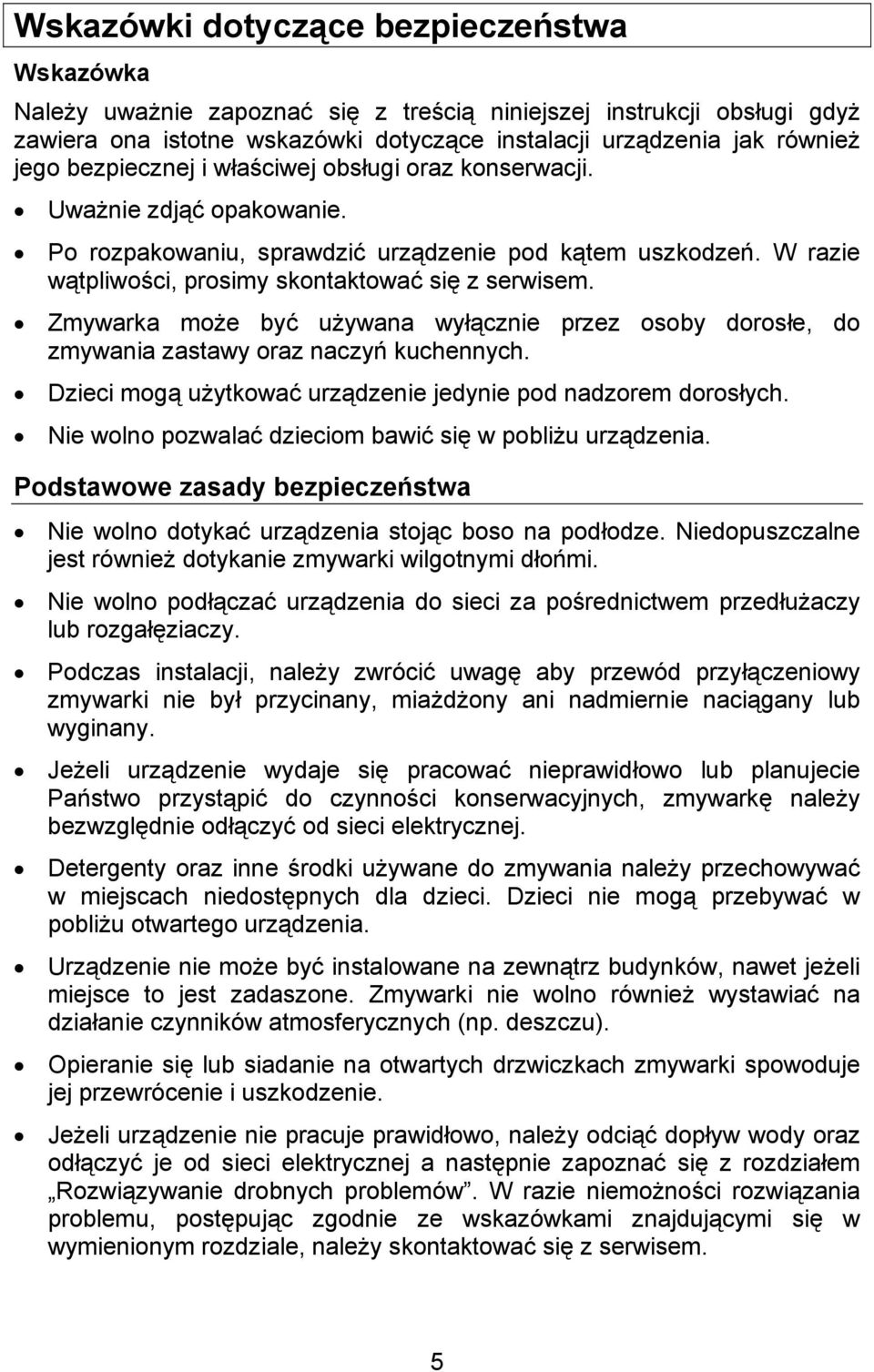

5 Wskazówki dotyczące bezpieczeństwa Wskazówka Należy uważnie zapoznać się z treścią niniejszej instrukcji obsługi gdyż zawiera ona istotne wskazówki dotyczące instalacji urządzenia jak również jego bezpiecznej i właściwej obsługi oraz konserwacji. Uważnie zdjąć opakowanie. Po rozpakowaniu, sprawdzić urządzenie pod kątem uszkodzeń. W razie wątpliwości, prosimy skontaktować się z serwisem. Zmywarka może być używana wyłącznie przez osoby dorosłe, do zmywania zastawy oraz naczyń kuchennych. Dzieci mogą użytkować urządzenie jedynie pod nadzorem dorosłych. Nie wolno pozwalać dzieciom bawić się w pobliżu urządzenia. Podstawowe zasady bezpieczeństwa Nie wolno dotykać urządzenia stojąc boso na podłodze. Niedopuszczalne jest również dotykanie zmywarki wilgotnymi dłońmi. Nie wolno podłączać urządzenia do sieci za pośrednictwem przedłużaczy lub rozgałęziaczy. Podczas instalacji, należy zwrócić uwagę aby przewód przyłączeniowy zmywarki nie był przycinany, miażdżony ani nadmiernie naciągany lub wyginany. Jeżeli urządzenie wydaje się pracować nieprawidłowo lub planujecie Państwo przystąpić do czynności konserwacyjnych, zmywarkę należy bezwzględnie odłączyć od sieci elektrycznej. Detergenty oraz inne środki używane do zmywania należy przechowywać w miejscach niedostępnych dla dzieci. Dzieci nie mogą przebywać w pobliżu otwartego urządzenia. Urządzenie nie może być instalowane na zewnątrz budynków, nawet jeżeli miejsce to jest zadaszone. Zmywarki nie wolno również wystawiać na działanie czynników atmosferycznych (np. deszczu). Opieranie się lub siadanie na otwartych drzwiczkach zmywarki spowoduje jej przewrócenie i uszkodzenie. Jeżeli urządzenie nie pracuje prawidłowo, należy odciąć dopływ wody oraz odłączyć je od sieci elektrycznej a następnie zapoznać się z rozdziałem Rozwiązywanie drobnych problemów. W razie niemożności rozwiązania problemu, postępując zgodnie ze wskazówkami znajdującymi się w wymienionym rozdziale, należy skontaktować się z serwisem. 5

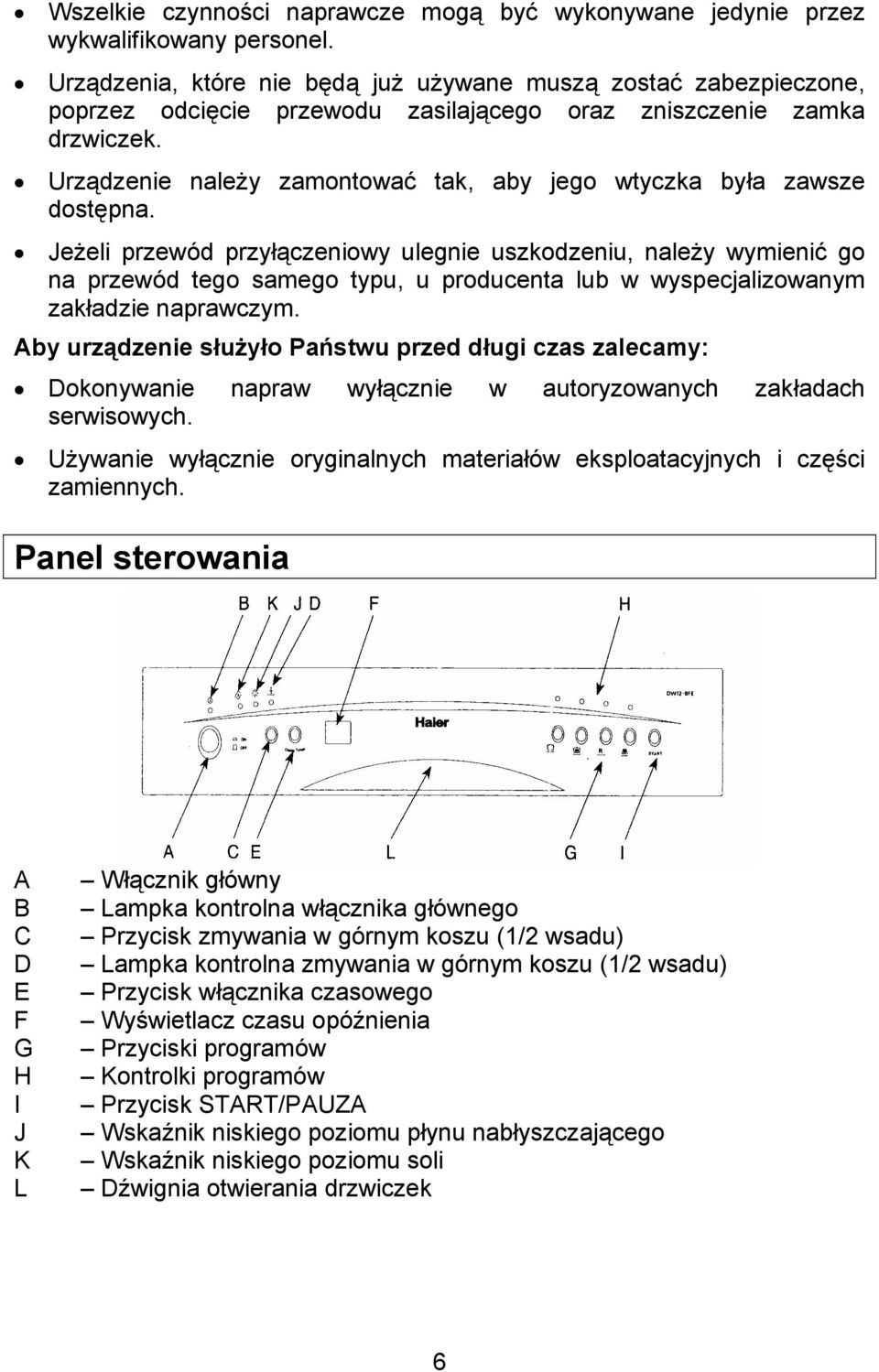

6 Wszelkie czynności naprawcze mogą być wykonywane jedynie przez wykwalifikowany personel. Urządzenia, które nie będą już używane muszą zostać zabezpieczone, poprzez odcięcie przewodu zasilającego oraz zniszczenie zamka drzwiczek. Urządzenie należy zamontować tak, aby jego wtyczka była zawsze dostępna. Jeżeli przewód przyłączeniowy ulegnie uszkodzeniu, należy wymienić go na przewód tego samego typu, u producenta lub w wyspecjalizowanym zakładzie naprawczym. Aby urządzenie służyło Państwu przed długi czas zalecamy: Dokonywanie napraw wyłącznie w autoryzowanych zakładach serwisowych. Używanie wyłącznie oryginalnych materiałów eksploatacyjnych i części zamiennych. Panel sterowania A B C D E F G H I J K L Włącznik główny Lampka kontrolna włącznika głównego Przycisk zmywania w górnym koszu (1/2 wsadu) Lampka kontrolna zmywania w górnym koszu (1/2 wsadu) Przycisk włącznika czasowego Wyświetlacz czasu opóźnienia Przyciski programów Kontrolki programów Przycisk START/PAUZA Wskaźnik niskiego poziomu płynu nabłyszczającego Wskaźnik niskiego poziomu soli Dźwignia otwierania drzwiczek 6

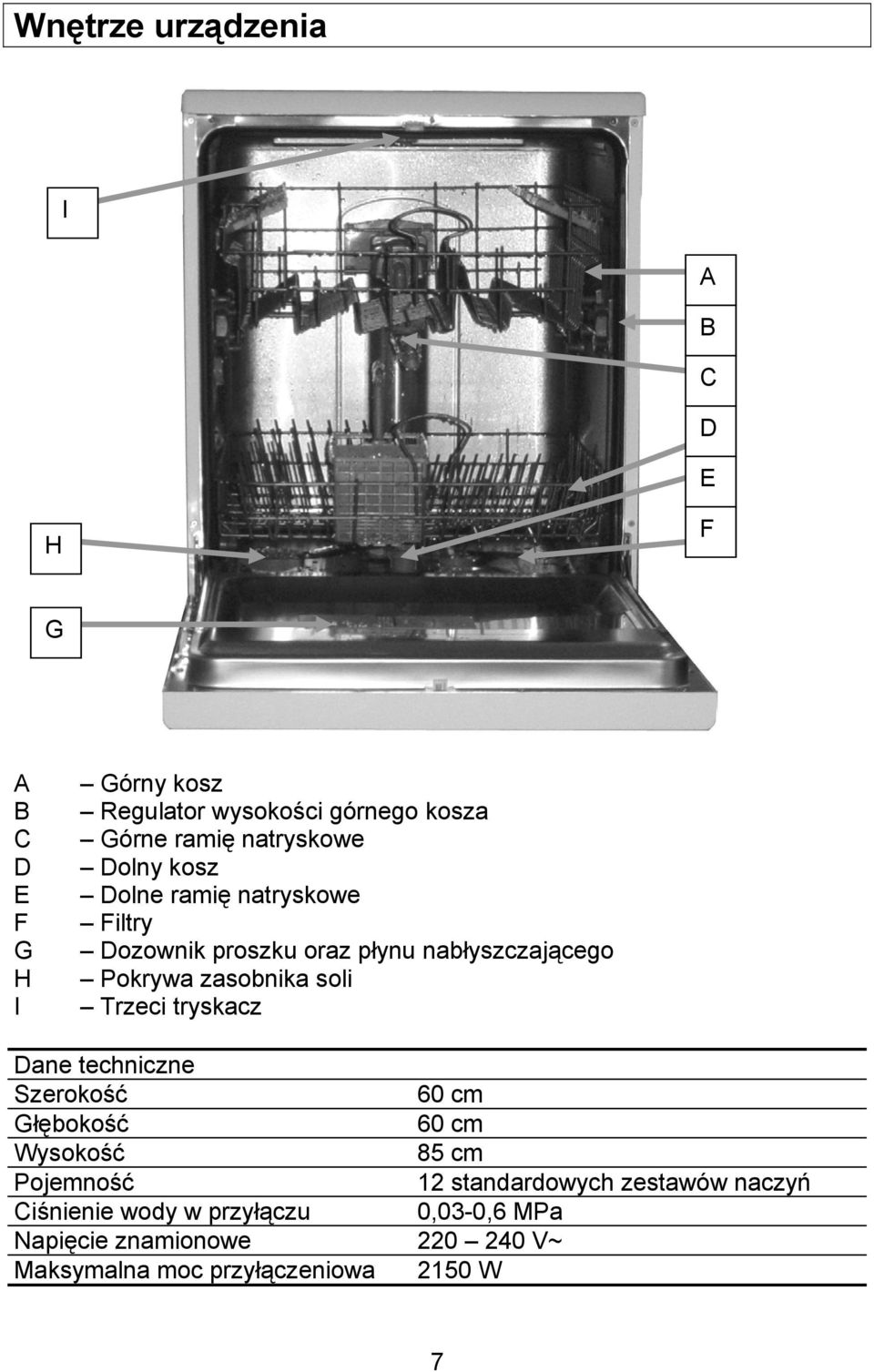

7 Wnętrze urządzenia I A B C D E H F G A B C D E F G H I Górny kosz Regulator wysokości górnego kosza Górne ramię natryskowe Dolny kosz Dolne ramię natryskowe Filtry Dozownik proszku oraz płynu nabłyszczającego Pokrywa zasobnika soli Trzeci tryskacz Dane techniczne Szerokość 60 cm Głębokość 60 cm Wysokość 85 cm Pojemność 12 standardowych zestawów naczyń Ciśnienie wody w przyłączu 0,03-0,6 MPa Napięcie znamionowe V~ Maksymalna moc przyłączeniowa 2150 W 7

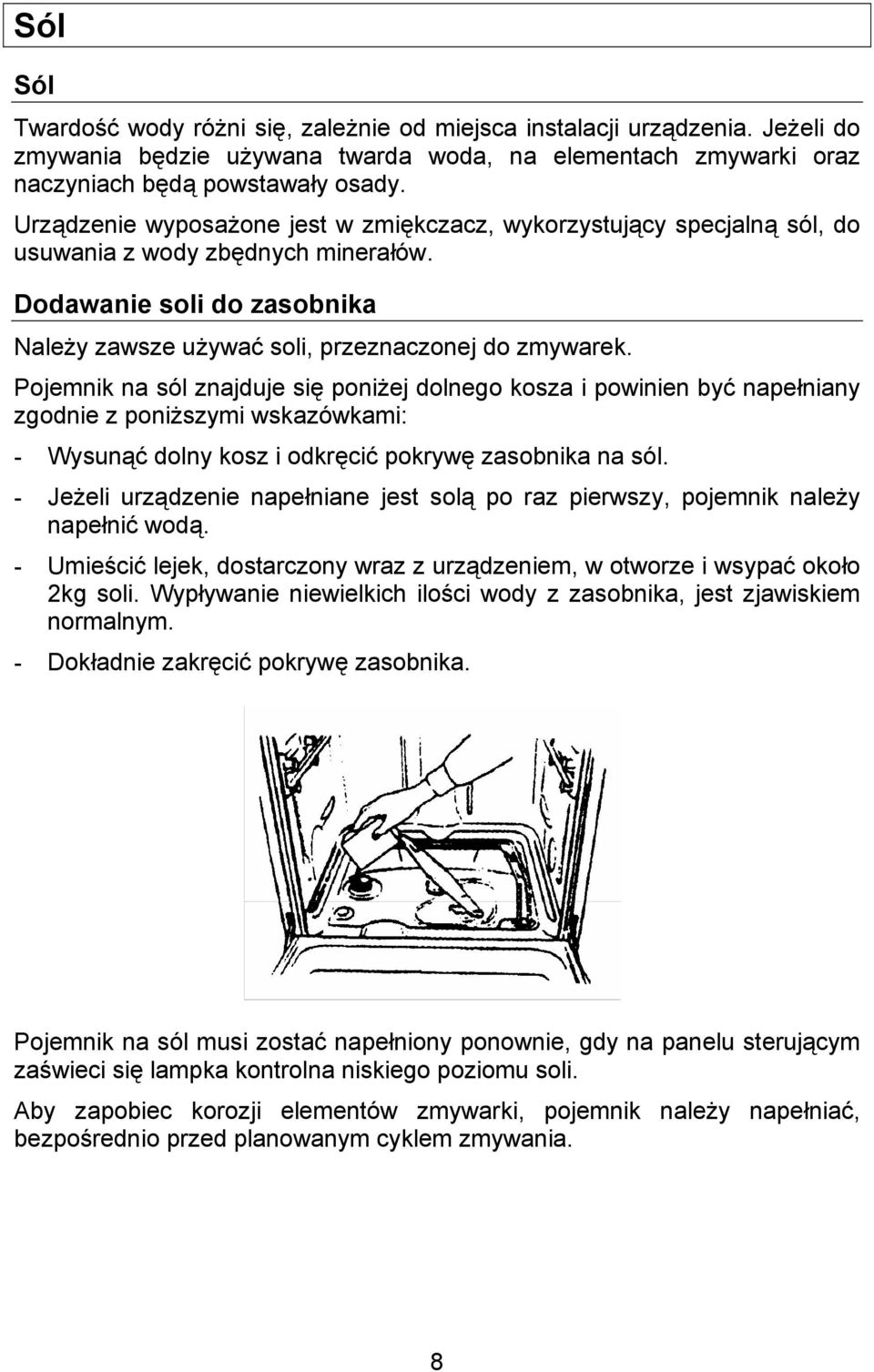

8 Sól Sól Twardość wody różni się, zależnie od miejsca instalacji urządzenia. Jeżeli do zmywania będzie używana twarda woda, na elementach zmywarki oraz naczyniach będą powstawały osady. Urządzenie wyposażone jest w zmiękczacz, wykorzystujący specjalną sól, do usuwania z wody zbędnych minerałów. Dodawanie soli do zasobnika Należy zawsze używać soli, przeznaczonej do zmywarek. Pojemnik na sól znajduje się poniżej dolnego kosza i powinien być napełniany zgodnie z poniższymi wskazówkami: - Wysunąć dolny kosz i odkręcić pokrywę zasobnika na sól. - Jeżeli urządzenie napełniane jest solą po raz pierwszy, pojemnik należy napełnić wodą. - Umieścić lejek, dostarczony wraz z urządzeniem, w otworze i wsypać około 2kg soli. Wypływanie niewielkich ilości wody z zasobnika, jest zjawiskiem normalnym. - Dokładnie zakręcić pokrywę zasobnika. Pojemnik na sól musi zostać napełniony ponownie, gdy na panelu sterującym zaświeci się lampka kontrolna niskiego poziomu soli. Aby zapobiec korozji elementów zmywarki, pojemnik należy napełniać, bezpośrednio przed planowanym cyklem zmywania. 8

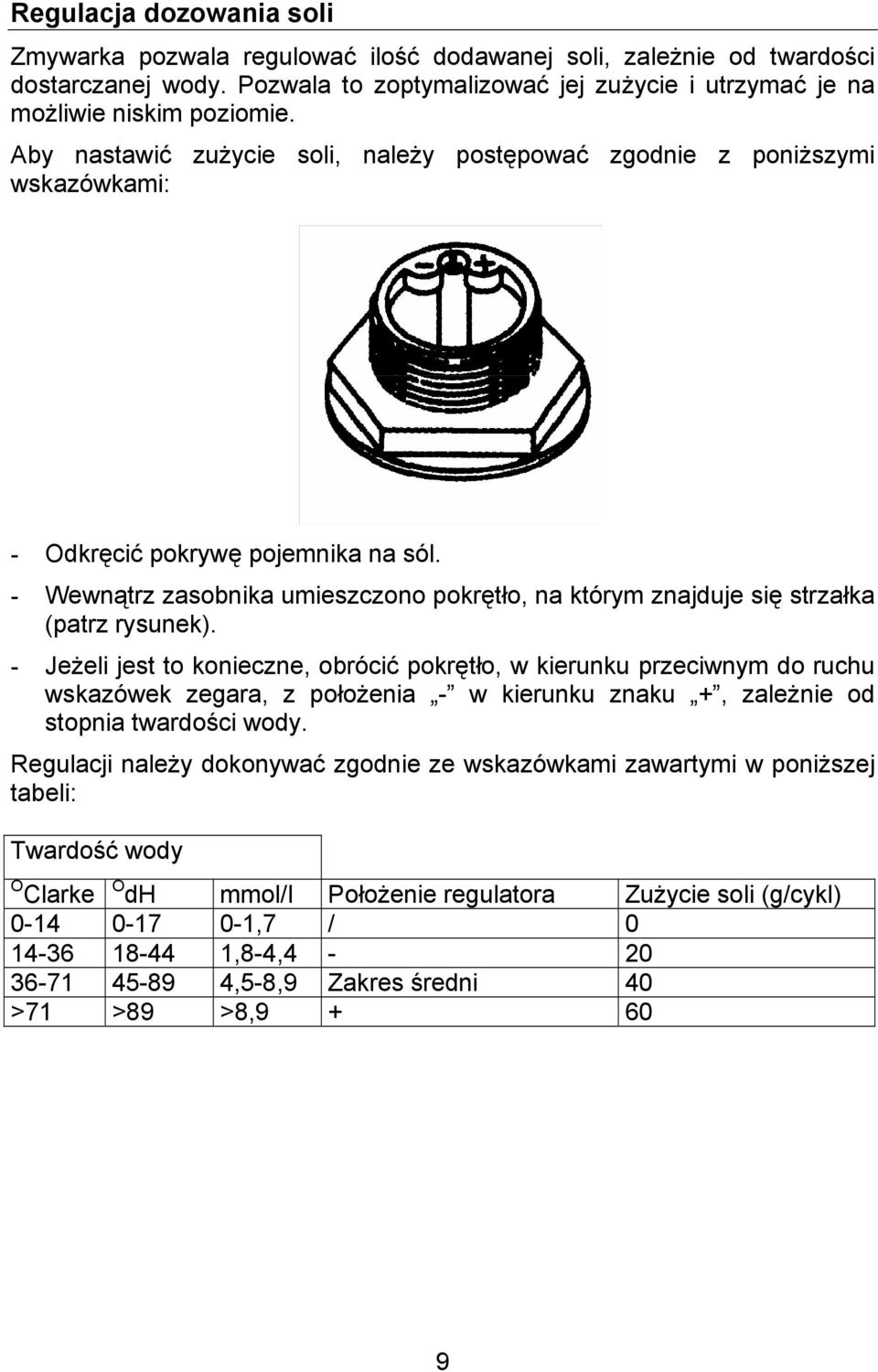

9 Regulacja dozowania soli Zmywarka pozwala regulować ilość dodawanej soli, zależnie od twardości dostarczanej wody. Pozwala to zoptymalizować jej zużycie i utrzymać je na możliwie niskim poziomie. Aby nastawić zużycie soli, należy postępować zgodnie z poniższymi wskazówkami: - Odkręcić pokrywę pojemnika na sól. - Wewnątrz zasobnika umieszczono pokrętło, na którym znajduje się strzałka (patrz rysunek). - Jeżeli jest to konieczne, obrócić pokrętło, w kierunku przeciwnym do ruchu wskazówek zegara, z położenia - w kierunku znaku +, zależnie od stopnia twardości wody. Regulacji należy dokonywać zgodnie ze wskazówkami zawartymi w poniższej tabeli: Twardość wody O Clarke O dh mmol/l Położenie regulatora Zużycie soli (g/cykl) ,7 / ,8-4, ,5-8,9 Zakres średni 40 >71 >89 >8,

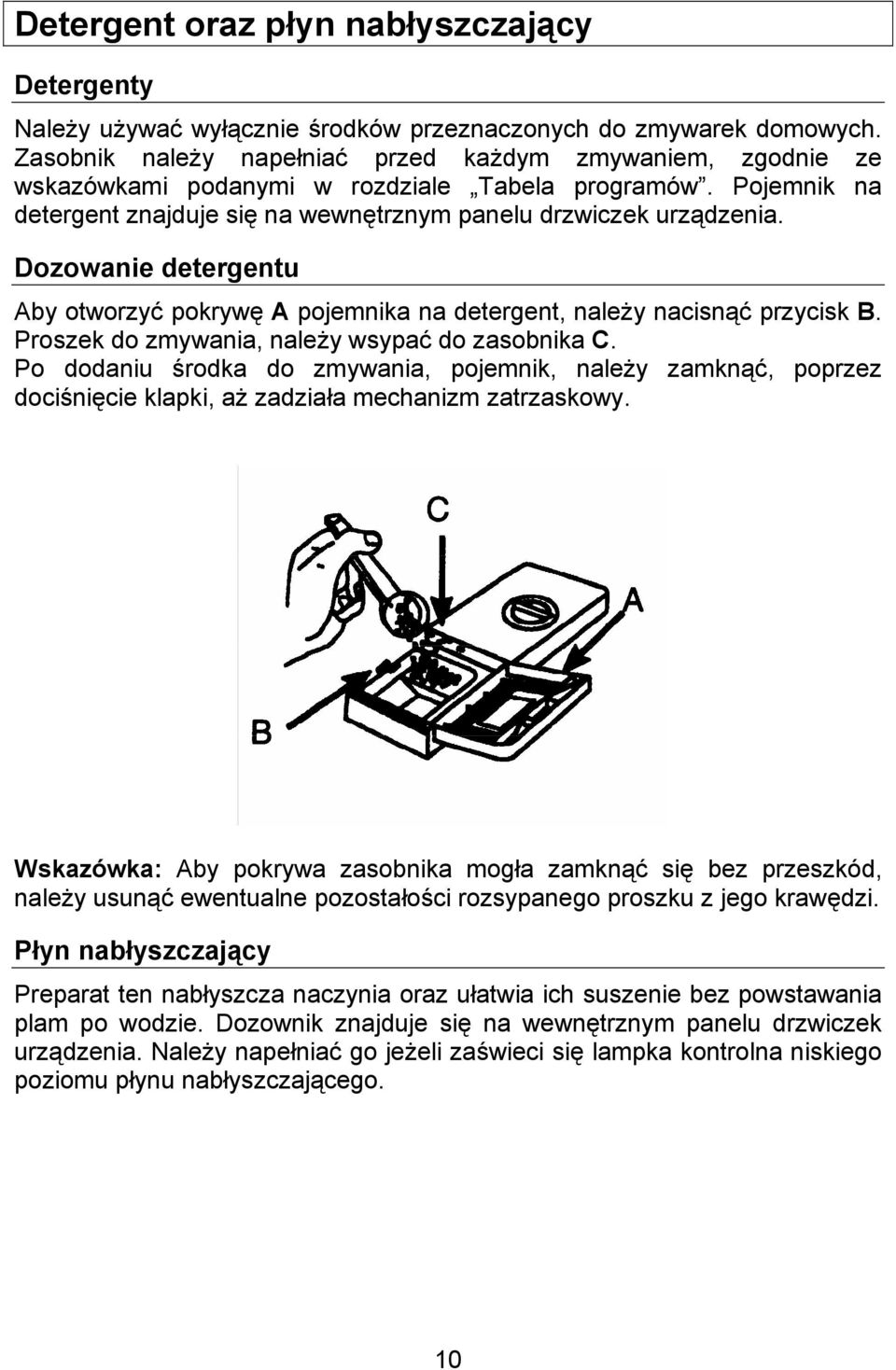

10 Detergent oraz płyn nabłyszczający Detergenty Należy używać wyłącznie środków przeznaczonych do zmywarek domowych. Zasobnik należy napełniać przed każdym zmywaniem, zgodnie ze wskazówkami podanymi w rozdziale Tabela programów. Pojemnik na detergent znajduje się na wewnętrznym panelu drzwiczek urządzenia. Dozowanie detergentu Aby otworzyć pokrywę A pojemnika na detergent, należy nacisnąć przycisk B. Proszek do zmywania, należy wsypać do zasobnika C. Po dodaniu środka do zmywania, pojemnik, należy zamknąć, poprzez dociśnięcie klapki, aż zadziała mechanizm zatrzaskowy. Wskazówka: Aby pokrywa zasobnika mogła zamknąć się bez przeszkód, należy usunąć ewentualne pozostałości rozsypanego proszku z jego krawędzi. Płyn nabłyszczający Preparat ten nabłyszcza naczynia oraz ułatwia ich suszenie bez powstawania plam po wodzie. Dozownik znajduje się na wewnętrznym panelu drzwiczek urządzenia. Należy napełniać go jeżeli zaświeci się lampka kontrolna niskiego poziomu płynu nabłyszczającego. 10

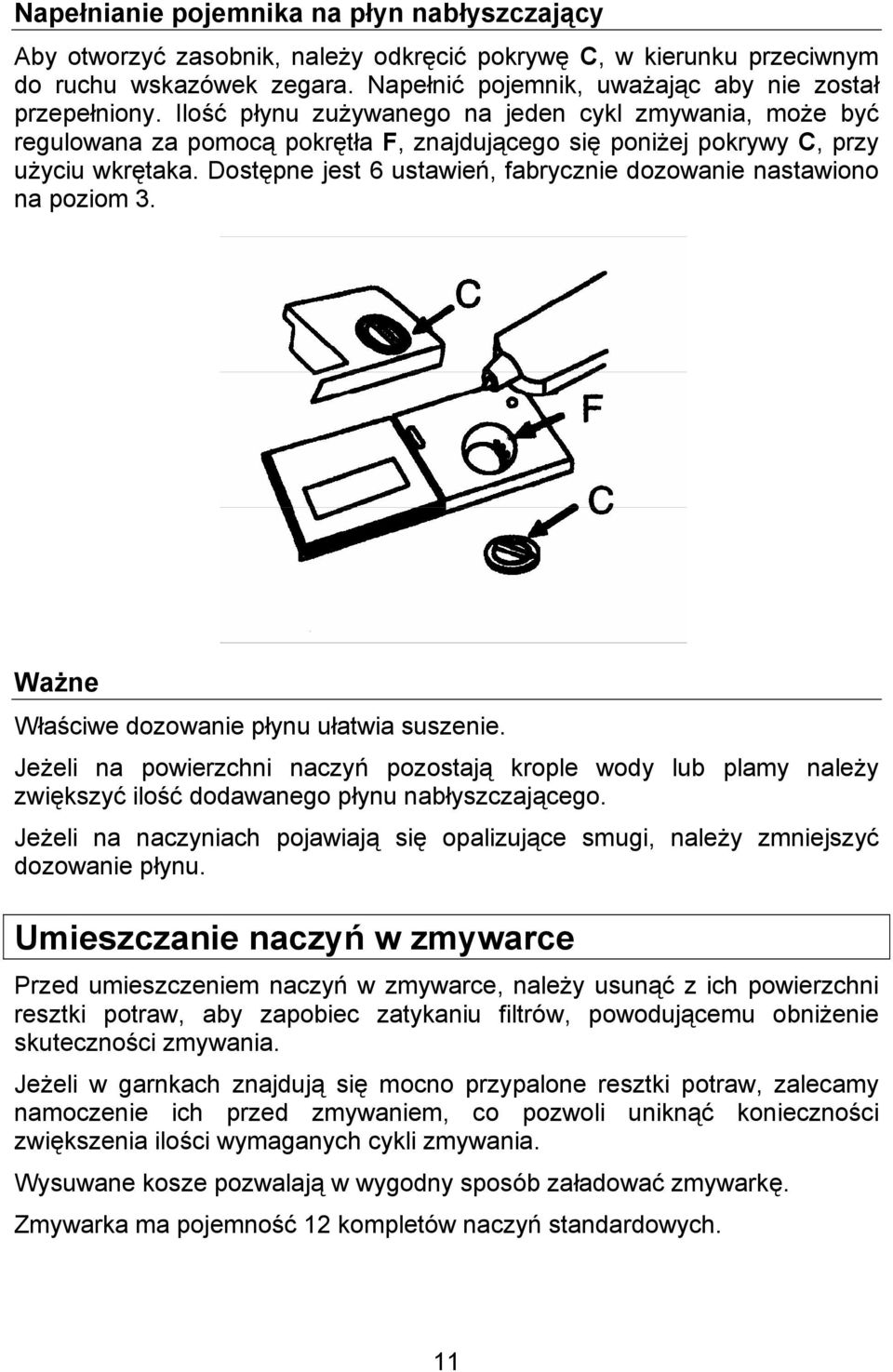

11 Napełnianie pojemnika na płyn nabłyszczający Aby otworzyć zasobnik, należy odkręcić pokrywę C, w kierunku przeciwnym do ruchu wskazówek zegara. Napełnić pojemnik, uważając aby nie został przepełniony. Ilość płynu zużywanego na jeden cykl zmywania, może być regulowana za pomocą pokrętła F, znajdującego się poniżej pokrywy C, przy użyciu wkrętaka. Dostępne jest 6 ustawień, fabrycznie dozowanie nastawiono na poziom 3. Ważne Właściwe dozowanie płynu ułatwia suszenie. Jeżeli na powierzchni naczyń pozostają krople wody lub plamy należy zwiększyć ilość dodawanego płynu nabłyszczającego. Jeżeli na naczyniach pojawiają się opalizujące smugi, należy zmniejszyć dozowanie płynu. Umieszczanie naczyń w zmywarce Przed umieszczeniem naczyń w zmywarce, należy usunąć z ich powierzchni resztki potraw, aby zapobiec zatykaniu filtrów, powodującemu obniżenie skuteczności zmywania. Jeżeli w garnkach znajdują się mocno przypalone resztki potraw, zalecamy namoczenie ich przed zmywaniem, co pozwoli uniknąć konieczności zwiększenia ilości wymaganych cykli zmywania. Wysuwane kosze pozwalają w wygodny sposób załadować zmywarkę. Zmywarka ma pojemność 12 kompletów naczyń standardowych. 11

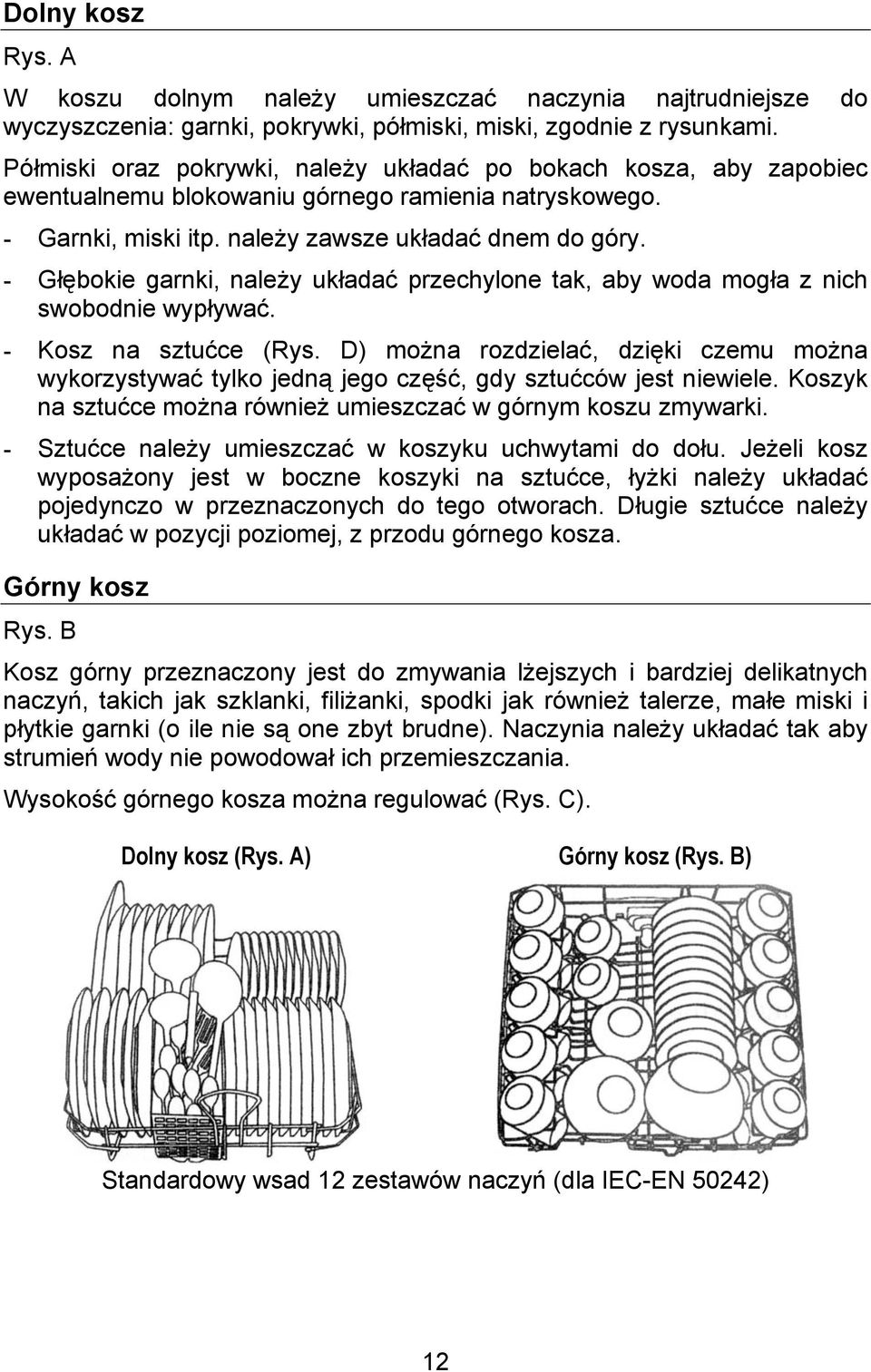

12 Dolny kosz Rys. A W koszu dolnym należy umieszczać naczynia najtrudniejsze do wyczyszczenia: garnki, pokrywki, półmiski, miski, zgodnie z rysunkami. Półmiski oraz pokrywki, należy układać po bokach kosza, aby zapobiec ewentualnemu blokowaniu górnego ramienia natryskowego. - Garnki, miski itp. należy zawsze układać dnem do góry. - Głębokie garnki, należy układać przechylone tak, aby woda mogła z nich swobodnie wypływać. - Kosz na sztućce (Rys. D) można rozdzielać, dzięki czemu można wykorzystywać tylko jedną jego część, gdy sztućców jest niewiele. Koszyk na sztućce można również umieszczać w górnym koszu zmywarki. - Sztućce należy umieszczać w koszyku uchwytami do dołu. Jeżeli kosz wyposażony jest w boczne koszyki na sztućce, łyżki należy układać pojedynczo w przeznaczonych do tego otworach. Długie sztućce należy układać w pozycji poziomej, z przodu górnego kosza. Górny kosz Rys. B Kosz górny przeznaczony jest do zmywania lżejszych i bardziej delikatnych naczyń, takich jak szklanki, filiżanki, spodki jak również talerze, małe miski i płytkie garnki (o ile nie są one zbyt brudne). Naczynia należy układać tak aby strumień wody nie powodował ich przemieszczania. Wysokość górnego kosza można regulować (Rys. C). Dolny kosz (Rys. A) Górny kosz (Rys. B) Standardowy wsad 12 zestawów naczyń (dla IEC-EN 50242) 12

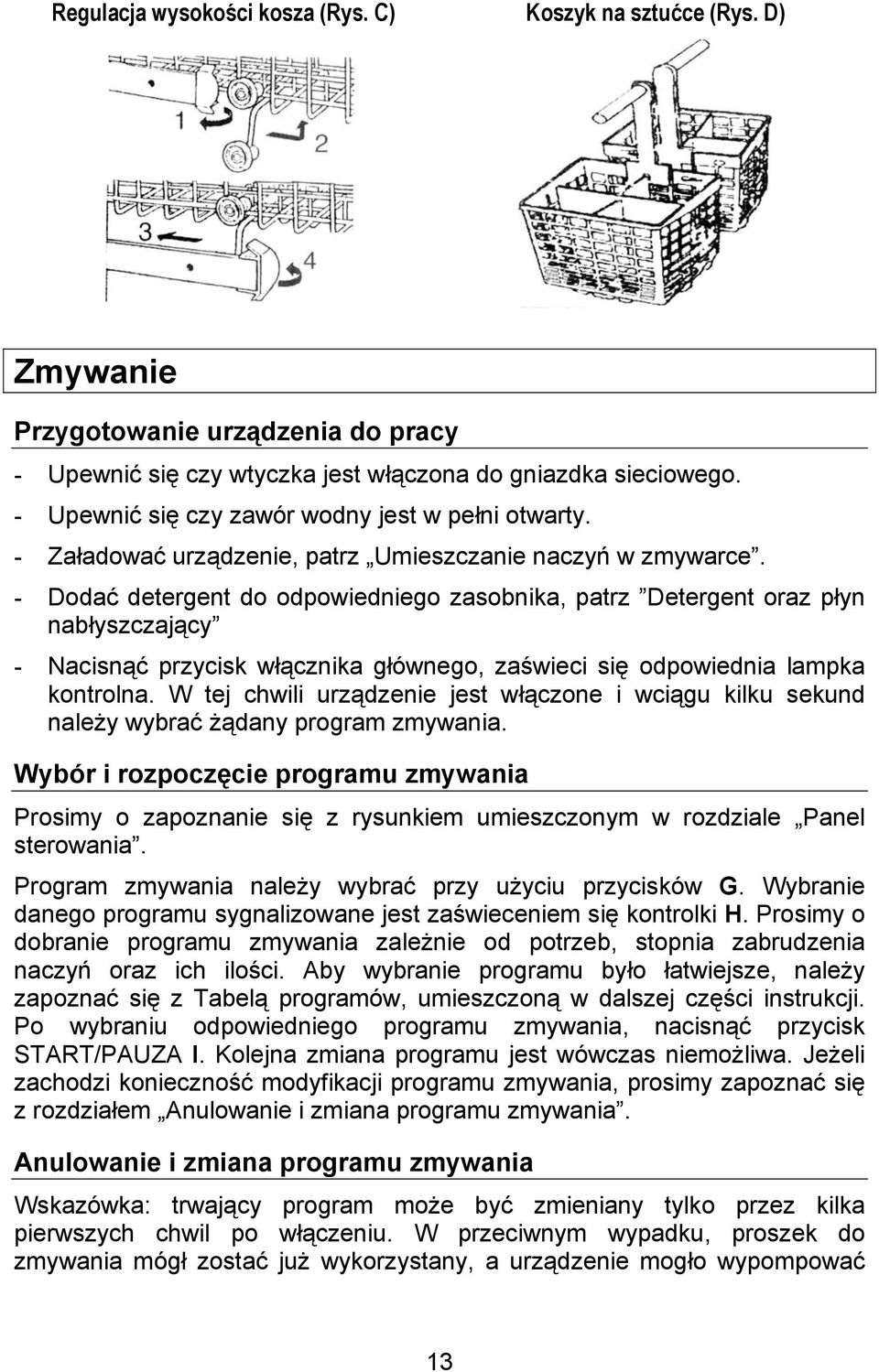

13 Regulacja wysokości kosza (Rys. C) Koszyk na sztućce (Rys. D) Zmywanie Przygotowanie urządzenia do pracy - Upewnić się czy wtyczka jest włączona do gniazdka sieciowego. - Upewnić się czy zawór wodny jest w pełni otwarty. - Załadować urządzenie, patrz Umieszczanie naczyń w zmywarce. - Dodać detergent do odpowiedniego zasobnika, patrz Detergent oraz płyn nabłyszczający - Nacisnąć przycisk włącznika głównego, zaświeci się odpowiednia lampka kontrolna. W tej chwili urządzenie jest włączone i wciągu kilku sekund należy wybrać żądany program zmywania. Wybór i rozpoczęcie programu zmywania Prosimy o zapoznanie się z rysunkiem umieszczonym w rozdziale Panel sterowania. Program zmywania należy wybrać przy użyciu przycisków G. Wybranie danego programu sygnalizowane jest zaświeceniem się kontrolki H. Prosimy o dobranie programu zmywania zależnie od potrzeb, stopnia zabrudzenia naczyń oraz ich ilości. Aby wybranie programu było łatwiejsze, należy zapoznać się z Tabelą programów, umieszczoną w dalszej części instrukcji. Po wybraniu odpowiedniego programu zmywania, nacisnąć przycisk START/PAUZA I. Kolejna zmiana programu jest wówczas niemożliwa. Jeżeli zachodzi konieczność modyfikacji programu zmywania, prosimy zapoznać się z rozdziałem Anulowanie i zmiana programu zmywania. Anulowanie i zmiana programu zmywania Wskazówka: trwający program może być zmieniany tylko przez kilka pierwszych chwil po włączeniu. W przeciwnym wypadku, proszek do zmywania mógł zostać już wykorzystany, a urządzenie mogło wypompować 13

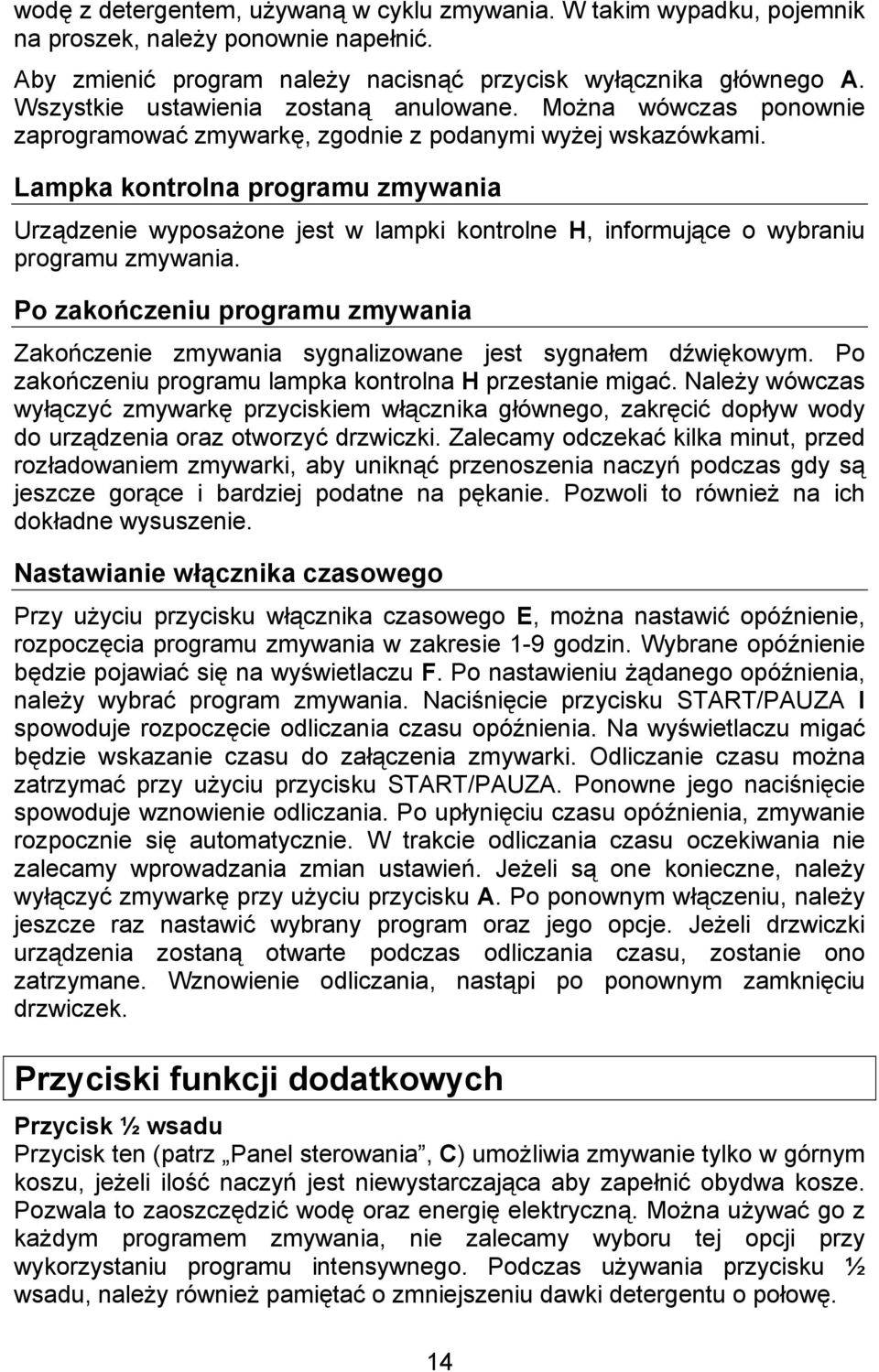

14 wodę z detergentem, używaną w cyklu zmywania. W takim wypadku, pojemnik na proszek, należy ponownie napełnić. Aby zmienić program należy nacisnąć przycisk wyłącznika głównego A. Wszystkie ustawienia zostaną anulowane. Można wówczas ponownie zaprogramować zmywarkę, zgodnie z podanymi wyżej wskazówkami. Lampka kontrolna programu zmywania Urządzenie wyposażone jest w lampki kontrolne H, informujące o wybraniu programu zmywania. Po zakończeniu programu zmywania Zakończenie zmywania sygnalizowane jest sygnałem dźwiękowym. Po zakończeniu programu lampka kontrolna H przestanie migać. Należy wówczas wyłączyć zmywarkę przyciskiem włącznika głównego, zakręcić dopływ wody do urządzenia oraz otworzyć drzwiczki. Zalecamy odczekać kilka minut, przed rozładowaniem zmywarki, aby uniknąć przenoszenia naczyń podczas gdy są jeszcze gorące i bardziej podatne na pękanie. Pozwoli to również na ich dokładne wysuszenie. Nastawianie włącznika czasowego Przy użyciu przycisku włącznika czasowego E, można nastawić opóźnienie, rozpoczęcia programu zmywania w zakresie 1-9 godzin. Wybrane opóźnienie będzie pojawiać się na wyświetlaczu F. Po nastawieniu żądanego opóźnienia, należy wybrać program zmywania. Naciśnięcie przycisku START/PAUZA I spowoduje rozpoczęcie odliczania czasu opóźnienia. Na wyświetlaczu migać będzie wskazanie czasu do załączenia zmywarki. Odliczanie czasu można zatrzymać przy użyciu przycisku START/PAUZA. Ponowne jego naciśnięcie spowoduje wznowienie odliczania. Po upłynięciu czasu opóźnienia, zmywanie rozpocznie się automatycznie. W trakcie odliczania czasu oczekiwania nie zalecamy wprowadzania zmian ustawień. Jeżeli są one konieczne, należy wyłączyć zmywarkę przy użyciu przycisku A. Po ponownym włączeniu, należy jeszcze raz nastawić wybrany program oraz jego opcje. Jeżeli drzwiczki urządzenia zostaną otwarte podczas odliczania czasu, zostanie ono zatrzymane. Wznowienie odliczania, nastąpi po ponownym zamknięciu drzwiczek. Przyciski funkcji dodatkowych Przycisk ½ wsadu Przycisk ten (patrz Panel sterowania, C) umożliwia zmywanie tylko w górnym koszu, jeżeli ilość naczyń jest niewystarczająca aby zapełnić obydwa kosze. Pozwala to zaoszczędzić wodę oraz energię elektryczną. Można używać go z każdym programem zmywania, nie zalecamy wyboru tej opcji przy wykorzystaniu programu intensywnego. Podczas używania przycisku ½ wsadu, należy również pamiętać o zmniejszeniu dawki detergentu o połowę. 14

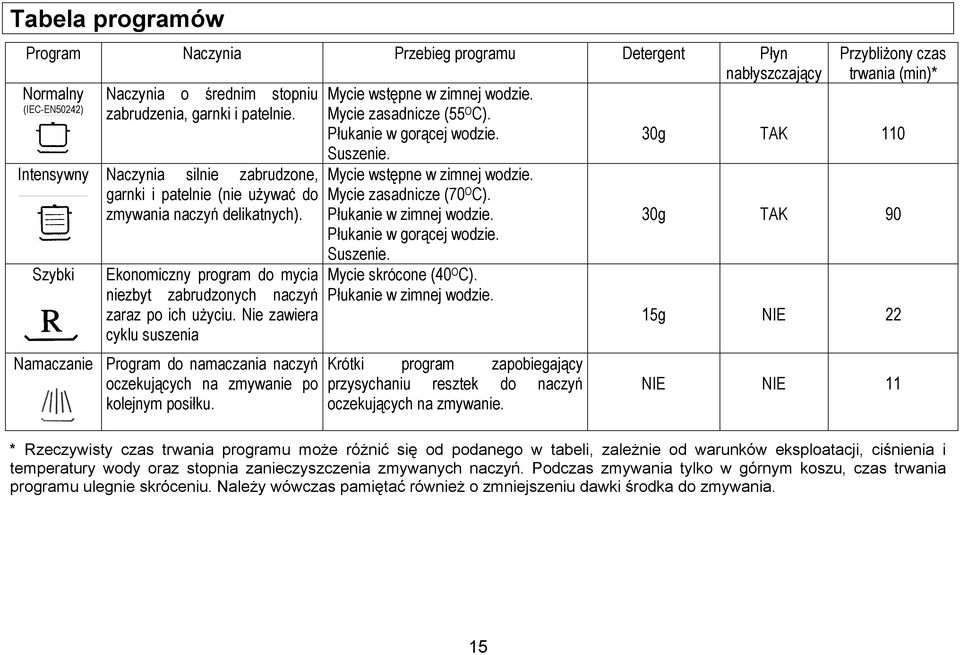

15 Tabela programów Program Naczynia Przebieg programu Detergent Płyn nabłyszczający Normalny Naczynia o średnim stopniu Mycie wstępne w zimnej wodzie. (IEC-EN50242) zabrudzenia, garnki i patelnie. Mycie zasadnicze (55 O C). Płukanie w gorącej wodzie. Intensywny Naczynia silnie zabrudzone, garnki i patelnie (nie używać do zmywania naczyń delikatnych). Szybki Ekonomiczny program do mycia niezbyt zabrudzonych naczyń zaraz po ich użyciu. Nie zawiera cyklu suszenia Namaczanie Program do namaczania naczyń oczekujących na zmywanie po kolejnym posiłku. Suszenie. Mycie wstępne w zimnej wodzie. Mycie zasadnicze (70 O C). Płukanie w zimnej wodzie. Płukanie w gorącej wodzie. Suszenie. Mycie skrócone (40 O C). Płukanie w zimnej wodzie. Krótki program zapobiegający przysychaniu resztek do naczyń oczekujących na zmywanie. Przybliżony czas trwania (min)* 30g TAK g TAK 90 15g NIE 22 NIE NIE 11 * Rzeczywisty czas trwania programu może różnić się od podanego w tabeli, zależnie od warunków eksploatacji, ciśnienia i temperatury wody oraz stopnia zanieczyszczenia zmywanych naczyń. Podczas zmywania tylko w górnym koszu, czas trwania programu ulegnie skróceniu. Należy wówczas pamiętać również o zmniejszeniu dawki środka do zmywania. 15

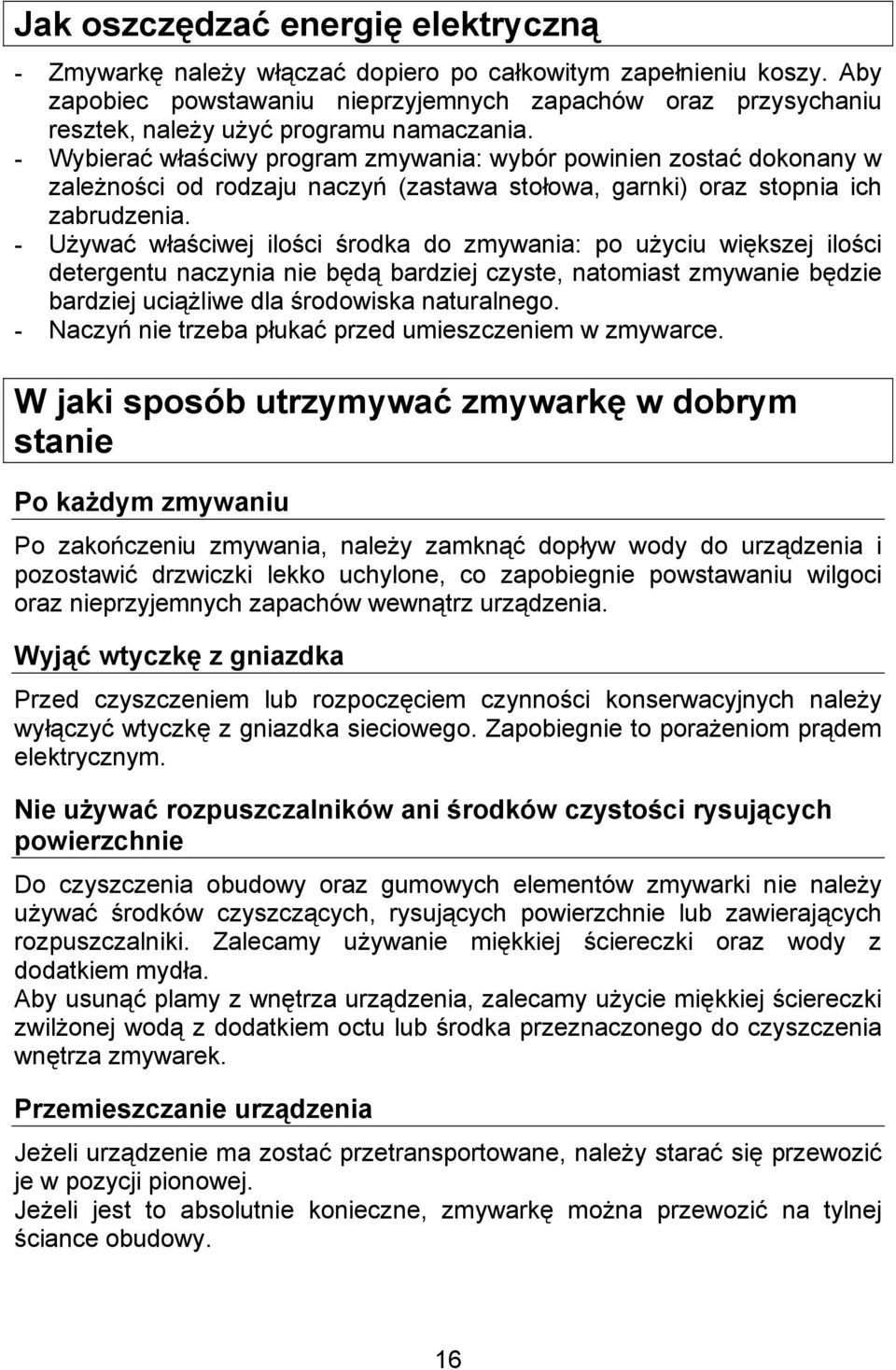

16 Jak oszczędzać energię elektryczną - Zmywarkę należy włączać dopiero po całkowitym zapełnieniu koszy. Aby zapobiec powstawaniu nieprzyjemnych zapachów oraz przysychaniu resztek, należy użyć programu namaczania. - Wybierać właściwy program zmywania: wybór powinien zostać dokonany w zależności od rodzaju naczyń (zastawa stołowa, garnki) oraz stopnia ich zabrudzenia. - Używać właściwej ilości środka do zmywania: po użyciu większej ilości detergentu naczynia nie będą bardziej czyste, natomiast zmywanie będzie bardziej uciążliwe dla środowiska naturalnego. - Naczyń nie trzeba płukać przed umieszczeniem w zmywarce. W jaki sposób utrzymywać zmywarkę w dobrym stanie Po każdym zmywaniu Po zakończeniu zmywania, należy zamknąć dopływ wody do urządzenia i pozostawić drzwiczki lekko uchylone, co zapobiegnie powstawaniu wilgoci oraz nieprzyjemnych zapachów wewnątrz urządzenia. Wyjąć wtyczkę z gniazdka Przed czyszczeniem lub rozpoczęciem czynności konserwacyjnych należy wyłączyć wtyczkę z gniazdka sieciowego. Zapobiegnie to porażeniom prądem elektrycznym. Nie używać rozpuszczalników ani środków czystości rysujących powierzchnie Do czyszczenia obudowy oraz gumowych elementów zmywarki nie należy używać środków czyszczących, rysujących powierzchnie lub zawierających rozpuszczalniki. Zalecamy używanie miękkiej ściereczki oraz wody z dodatkiem mydła. Aby usunąć plamy z wnętrza urządzenia, zalecamy użycie miękkiej ściereczki zwilżonej wodą z dodatkiem octu lub środka przeznaczonego do czyszczenia wnętrza zmywarek. Przemieszczanie urządzenia Jeżeli urządzenie ma zostać przetransportowane, należy starać się przewozić je w pozycji pionowej. Jeżeli jest to absolutnie konieczne, zmywarkę można przewozić na tylnej ściance obudowy. 16

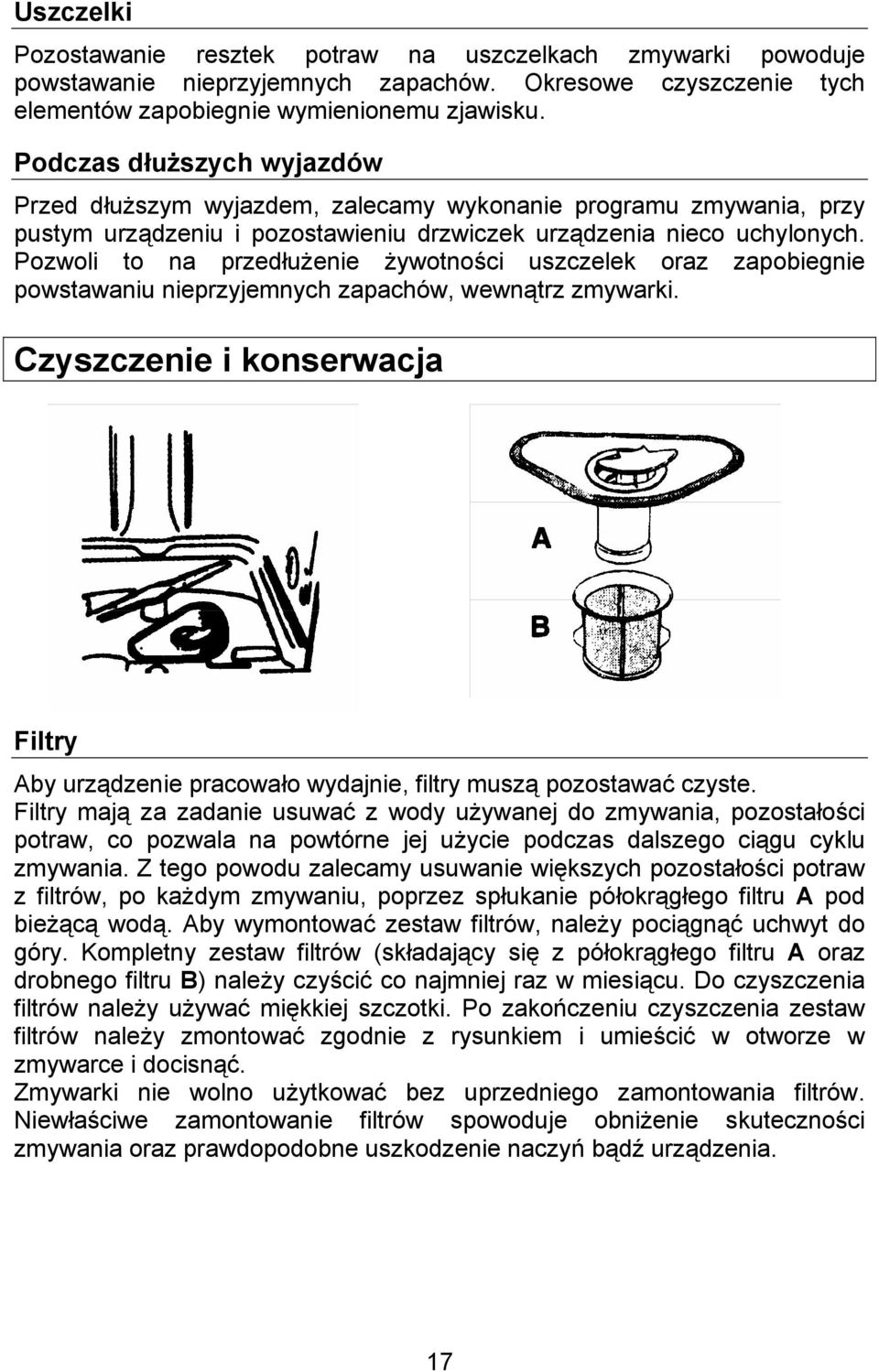

17 Uszczelki Pozostawanie resztek potraw na uszczelkach zmywarki powoduje powstawanie nieprzyjemnych zapachów. Okresowe czyszczenie tych elementów zapobiegnie wymienionemu zjawisku. Podczas dłuższych wyjazdów Przed dłuższym wyjazdem, zalecamy wykonanie programu zmywania, przy pustym urządzeniu i pozostawieniu drzwiczek urządzenia nieco uchylonych. Pozwoli to na przedłużenie żywotności uszczelek oraz zapobiegnie powstawaniu nieprzyjemnych zapachów, wewnątrz zmywarki. Czyszczenie i konserwacja Filtry Aby urządzenie pracowało wydajnie, filtry muszą pozostawać czyste. Filtry mają za zadanie usuwać z wody używanej do zmywania, pozostałości potraw, co pozwala na powtórne jej użycie podczas dalszego ciągu cyklu zmywania. Z tego powodu zalecamy usuwanie większych pozostałości potraw z filtrów, po każdym zmywaniu, poprzez spłukanie półokrągłego filtru A pod bieżącą wodą. Aby wymontować zestaw filtrów, należy pociągnąć uchwyt do góry. Kompletny zestaw filtrów (składający się z półokrągłego filtru A oraz drobnego filtru B) należy czyścić co najmniej raz w miesiącu. Do czyszczenia filtrów należy używać miękkiej szczotki. Po zakończeniu czyszczenia zestaw filtrów należy zmontować zgodnie z rysunkiem i umieścić w otworze w zmywarce i docisnąć. Zmywarki nie wolno użytkować bez uprzedniego zamontowania filtrów. Niewłaściwe zamontowanie filtrów spowoduje obniżenie skuteczności zmywania oraz prawdopodobne uszkodzenie naczyń bądź urządzenia. 17

18 Czyszczenie ramion natryskowych Gdy cząstki potraw dostaną się do wnętrza ramion natryskowych, możliwe jest zatkanie dysz (patrz Wnętrze urządzenia, D-F). Ramiona natryskowe należy sprawdzać co pewien czas i w razie konieczności czyścić. Rozwiązywanie drobnych problemów Jeżeli urządzenie nie pracuje prawidłowo, przed skontaktowaniem się z zakładem serwisowym zalecamy zapoznać się z poniższymi wskazówkami. Możliwe, że nieprawidłowości w pracy urządzenia spowodowane są niedopełnieniem pewnych czynności obsługowych. Urządzenie nie włącza się Sprawdzić czy: - Wtyczka jest osadzona właściwie w gniazdku sieciowym. - Nie nastąpiła awaria zasilania. - Drzwiczki urządzenia są właściwie zamknięte. - Urządzenie zostało włączone włącznikiem głównym. - Dopływ wody nie został odcięty. Urządzenie nie pobiera wody Sprawdzić czy: - Zawór wodny jest otwarty oraz czy wąż podłączony jest prawidłowo. - Nie nastąpiła przerwa w dostawie wody oraz czy jej ciśnienie jest wystarczające. - Wąż doprowadzający wodę nie jest zaciśnięty lub załamany. - Filtr we wlocie wody nie jest zatkany. Naczynia nie zostały właściwie umyte Sprawdzić czy: - Zawór wodny jest otwarty oraz czy wąż podłączony jest prawidłowo. - Nie nastąpiła przerwa w dostawie wody oraz czy jej ciśnienie jest wystarczające. - Wąż doprowadzający wodę nie jest zaciśnięty lub załamany. - Filtr we wlocie wody nie jest zatkany. Zmywarka nie wypompowuje wody Sprawdzić czy: - wąż ściekowy nie jest zaciśnięty lub załamany. 18

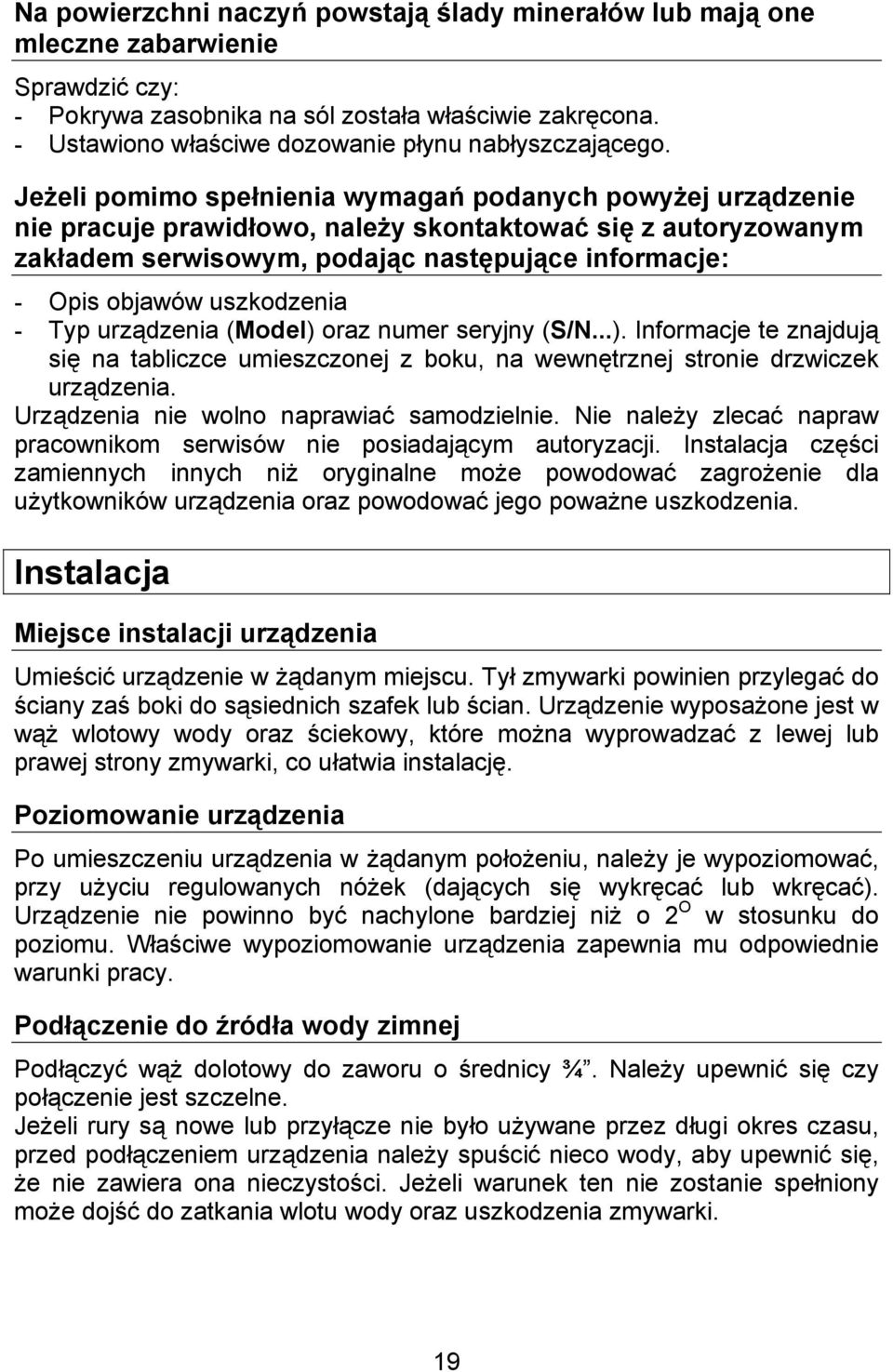

19 Na powierzchni naczyń powstają ślady minerałów lub mają one mleczne zabarwienie Sprawdzić czy: - Pokrywa zasobnika na sól została właściwie zakręcona. - Ustawiono właściwe dozowanie płynu nabłyszczającego. Jeżeli pomimo spełnienia wymagań podanych powyżej urządzenie nie pracuje prawidłowo, należy skontaktować się z autoryzowanym zakładem serwisowym, podając następujące informacje: - Opis objawów uszkodzenia - Typ urządzenia (Model) oraz numer seryjny (S/N...). Informacje te znajdują się na tabliczce umieszczonej z boku, na wewnętrznej stronie drzwiczek urządzenia. Urządzenia nie wolno naprawiać samodzielnie. Nie należy zlecać napraw pracownikom serwisów nie posiadającym autoryzacji. Instalacja części zamiennych innych niż oryginalne może powodować zagrożenie dla użytkowników urządzenia oraz powodować jego poważne uszkodzenia. Instalacja Miejsce instalacji urządzenia Umieścić urządzenie w żądanym miejscu. Tył zmywarki powinien przylegać do ściany zaś boki do sąsiednich szafek lub ścian. Urządzenie wyposażone jest w wąż wlotowy wody oraz ściekowy, które można wyprowadzać z lewej lub prawej strony zmywarki, co ułatwia instalację. Poziomowanie urządzenia Po umieszczeniu urządzenia w żądanym położeniu, należy je wypoziomować, przy użyciu regulowanych nóżek (dających się wykręcać lub wkręcać). Urządzenie nie powinno być nachylone bardziej niż o 2 O w stosunku do poziomu. Właściwe wypoziomowanie urządzenia zapewnia mu odpowiednie warunki pracy. Podłączenie do źródła wody zimnej Podłączyć wąż dolotowy do zaworu o średnicy ¾. Należy upewnić się czy połączenie jest szczelne. Jeżeli rury są nowe lub przyłącze nie było używane przez długi okres czasu, przed podłączeniem urządzenia należy spuścić nieco wody, aby upewnić się, że nie zawiera ona nieczystości. Jeżeli warunek ten nie zostanie spełniony może dojść do zatkania wlotu wody oraz uszkodzenia zmywarki. 19

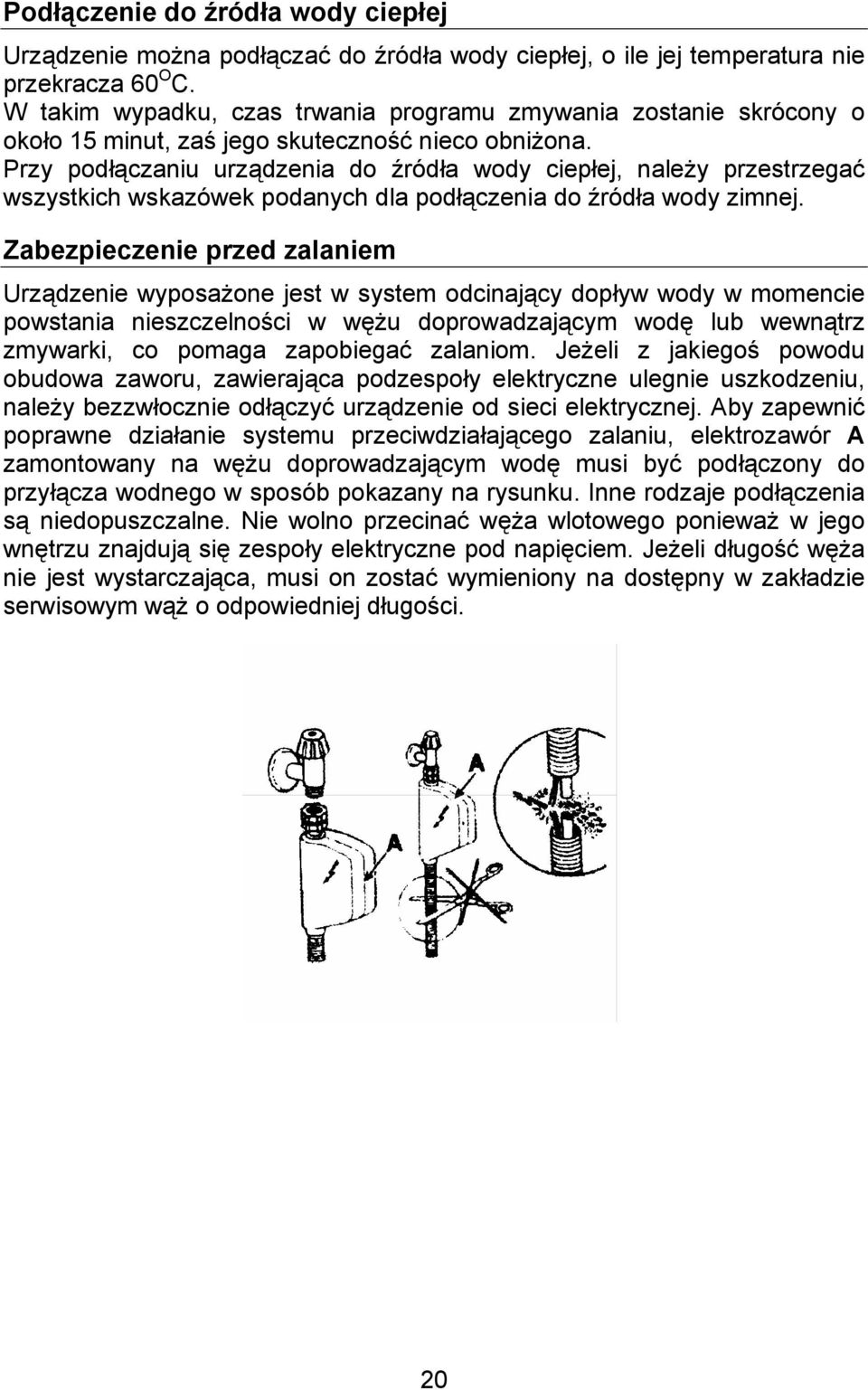

20 Podłączenie do źródła wody ciepłej Urządzenie można podłączać do źródła wody ciepłej, o ile jej temperatura nie przekracza 60 O C. W takim wypadku, czas trwania programu zmywania zostanie skrócony o około 15 minut, zaś jego skuteczność nieco obniżona. Przy podłączaniu urządzenia do źródła wody ciepłej, należy przestrzegać wszystkich wskazówek podanych dla podłączenia do źródła wody zimnej. Zabezpieczenie przed zalaniem Urządzenie wyposażone jest w system odcinający dopływ wody w momencie powstania nieszczelności w wężu doprowadzającym wodę lub wewnątrz zmywarki, co pomaga zapobiegać zalaniom. Jeżeli z jakiegoś powodu obudowa zaworu, zawierająca podzespoły elektryczne ulegnie uszkodzeniu, należy bezzwłocznie odłączyć urządzenie od sieci elektrycznej. Aby zapewnić poprawne działanie systemu przeciwdziałającego zalaniu, elektrozawór A zamontowany na wężu doprowadzającym wodę musi być podłączony do przyłącza wodnego w sposób pokazany na rysunku. Inne rodzaje podłączenia są niedopuszczalne. Nie wolno przecinać węża wlotowego ponieważ w jego wnętrzu znajdują się zespoły elektryczne pod napięciem. Jeżeli długość węża nie jest wystarczająca, musi on zostać wymieniony na dostępny w zakładzie serwisowym wąż o odpowiedniej długości. 20

21 Podłączenie odpływu Wąż odpływowy należy podłączać do rury ściekowej o minimalnej średnicy wynoszącej 4cm lub zawiesić na krawędzi zlewu. Należy upewnić się czy wąż nie jest załamany lub zaciśnięty. Zalecamy używanie specjalnego mocowania plastikowego A, dostarczanego wraz z urządzeniem. Wolny koniec węża musi być zawieszony na wysokości od 40 do 100 cm, w żadnym wypadku nie może on być zanurzony w wodzie. Uwaga: Plastikowe mocowanie węża należy przymocować właściwie do ściany, aby zapobiec przesuwaniu się węża ściekowego lub jego zsunięciu się z krawędzi zlewu. Podłączenie do sieci elektrycznej Należy upewnić się czy parametry sieci elektrycznej, pokrywają się z danymi zamieszczonymi na tabliczce znamionowej urządzenia. Podłączenia można dokonywać jedynie za pośrednictwem wtyczki oraz gniazdka sieciowego, wyposażonego w obwód uziemiający. Urządzenie należy instalować tak, aby jego wtyczka była zawsze dostępna. Jeżeli przewód przyłączeniowy ulegnie uszkodzeniu, należy wymienić go na przewód tego samego typu, u producenta lub w specjalistycznym zakładzie naprawczym, w celu uniknięcia zagrożenia. Urządzenia nie wolno podłączać za pośrednictwem przedłużaczy oraz rozgałęziaczy. Tabliczka znamionowa ZMYWARKA DOMOWA V~ 50 Hz 0,03-0,6 MPa IPX1 Model: DW12-BFE 13A MAX 2150 W 2040 W Wymiary zewnętrzne 600X600X850 (mm) Numer seryjny Wyprodukowano w Chinach Producent zastrzega sobie prawo do wprowadzania zmian technicznych bez uprzedzenia. 21
