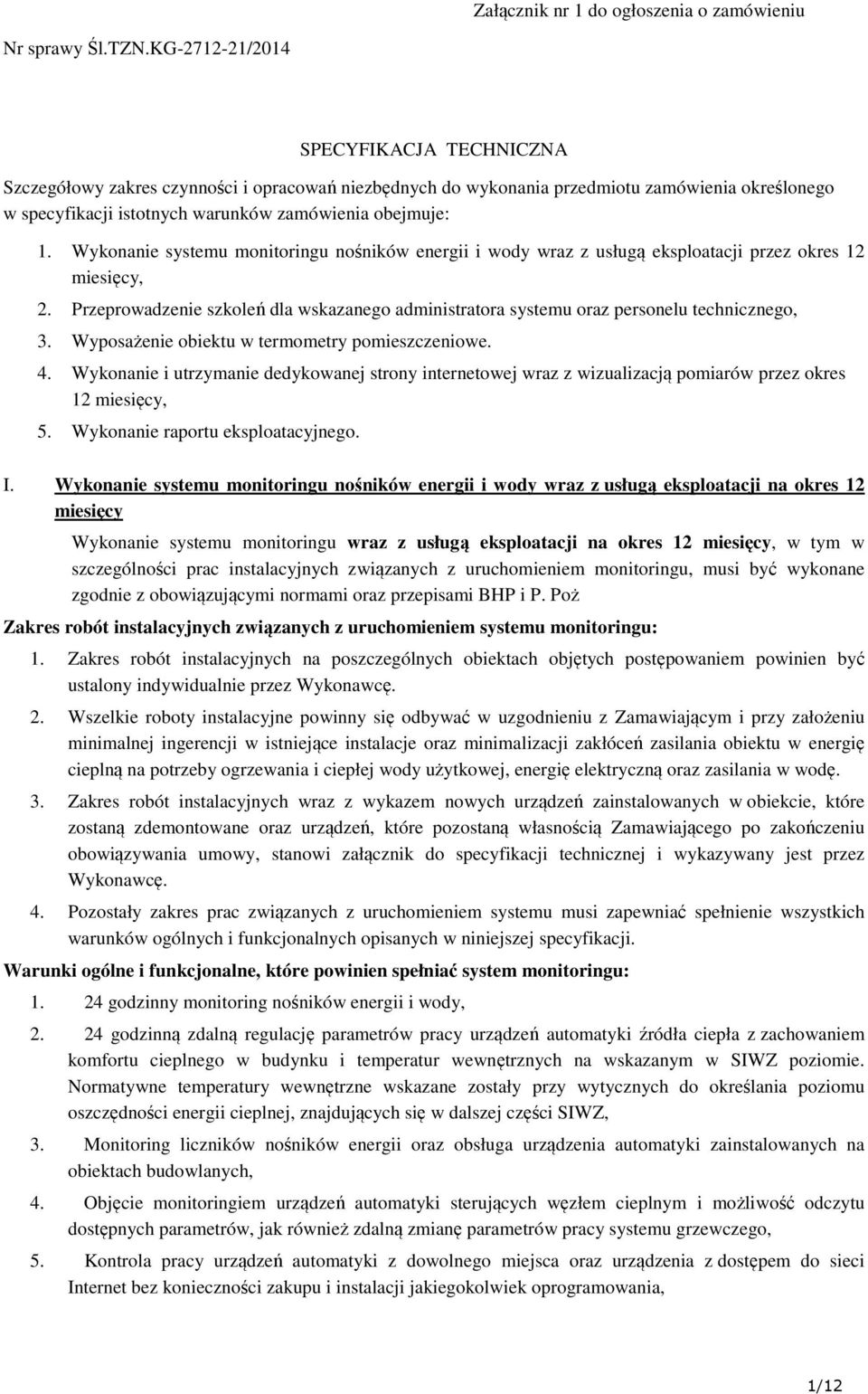

1 Załącznik nr 1 do ogłoszenia o zamówieniu Nr sprawy Śl.TZN.KG /2014 SPECYFIKACJA TECHNICZNA Szczegółowy zakres czynności i opracowań niezbędnych do wykonania przedmiotu zamówienia określonego w specyfikacji istotnych warunków zamówienia obejmuje: 1. Wykonanie systemu monitoringu nośników energii i wody wraz z usługą eksploatacji przez okres 12 miesięcy, 2. Przeprowadzenie szkoleń dla wskazanego administratora systemu oraz personelu technicznego, 3. Wyposażenie obiektu w termometry pomieszczeniowe. 4. Wykonanie i utrzymanie dedykowanej strony internetowej wraz z wizualizacją pomiarów przez okres 12 miesięcy, 5. Wykonanie raportu eksploatacyjnego. I. Wykonanie systemu monitoringu nośników energii i wody wraz z usługą eksploatacji na okres 12 miesięcy Wykonanie systemu monitoringu wraz z usługą eksploatacji na okres 12 miesięcy, w tym w szczególności prac instalacyjnych związanych z uruchomieniem monitoringu, musi być wykonane zgodnie z obowiązującymi normami oraz przepisami BHP i P. Poż Zakres robót instalacyjnych związanych z uruchomieniem systemu monitoringu: 1. Zakres robót instalacyjnych na poszczególnych obiektach objętych postępowaniem powinien być ustalony indywidualnie przez Wykonawcę. 2. Wszelkie roboty instalacyjne powinny się odbywać w uzgodnieniu z Zamawiającym i przy założeniu minimalnej ingerencji w istniejące instalacje oraz minimalizacji zakłóceń zasilania obiektu w energię cieplną na potrzeby ogrzewania i ciepłej wody użytkowej, energię elektryczną oraz zasilania w wodę. 3. Zakres robót instalacyjnych wraz z wykazem nowych urządzeń zainstalowanych w obiekcie, które zostaną zdemontowane oraz urządzeń, które pozostaną własnością Zamawiającego po zakończeniu obowiązywania umowy, stanowi załącznik do specyfikacji technicznej i wykazywany jest przez Wykonawcę. 4. Pozostały zakres prac związanych z uruchomieniem systemu musi zapewniać spełnienie wszystkich warunków ogólnych i funkcjonalnych opisanych w niniejszej specyfikacji. Warunki ogólne i funkcjonalne, które powinien spełniać system monitoringu: godzinny monitoring nośników energii i wody, godzinną zdalną regulację parametrów pracy urządzeń automatyki źródła ciepła z zachowaniem komfortu cieplnego w budynku i temperatur wewnętrznych na wskazanym w SIWZ poziomie. Normatywne temperatury wewnętrzne wskazane zostały przy wytycznych do określania poziomu oszczędności energii cieplnej, znajdujących się w dalszej części SIWZ, 3. Monitoring liczników nośników energii oraz obsługa urządzenia automatyki zainstalowanych na obiektach budowlanych, 4. Objęcie monitoringiem urządzeń automatyki sterujących węzłem cieplnym i możliwość odczytu dostępnych parametrów, jak również zdalną zmianę parametrów pracy systemu grzewczego, 5. Kontrola pracy urządzeń automatyki z dowolnego miejsca oraz urządzenia z dostępem do sieci Internet bez konieczności zakupu i instalacji jakiegokolwiek oprogramowania, 1/12

2 6. W celu zapewnienia bezpieczeństwa, transmisja danych między komputerem użytkownika a serwerem musi być szyfrowana za pomocą mechanizmu podpisanego przez zaufany ośrodek certyfikacyjny (bez możliwości ingerencji osób trzecich w pracę urządzeń automatyki sterującej pracą systemu grzewczego), 7. Transmisja danych z obiektu z zastosowaniem sieci GSM i technologii GPRS lub sieci Internet skonfigurowana w sposób pozwalający na monitoring i eksploatację obiektu bez przerw spowodowanych przez czynniki zewnętrzne (zamawiający nie przewiduje prac związanych z koniecznością dostosowania sieci Internet na potrzeby wykonania usługi objętej postępowaniem.), 8. Dostęp do systemu monitoringu przy użyciu interfejsu wraz ze wskazaniem unikalnej nazwy użytkownika i hasła poprzez przeglądarkę stron WWW dla wskazanej liczby użytkowników z możliwością szczegółowego określania zakresu dostępu (tylko monitoring, monitoring + eksploatacja), 9. Powiadamianie o przekroczeniu zdefiniowanych progów alarmowych i sytuacjach awaryjnych zaistniałych w monitorowanych obiektach na nie mniej niż 2 adresy mailowe (alarmy podstawowe zdefiniowane przez Wykonawcę i uzgodnione z Zamawiającym) i nie mniej niż 2 telefony komórkowe w postaci wiadomości SMS (alarmy krytyczne wpływające na bezpieczeństwo użytkowania) obiektu. Adresy mailowe i numery telefonów komórkowych wskazane zostaną przez Zamawiającego, 10. Możliwość konfiguracji i zmiany definicji alarmów przez Zamawiającego w konsultacji z Wykonawcą, 11. Alarmy wykrywane na obiekcie muszą mieć w systemie informacje o statusie aktywności (z czasem zmiany stanu), potwierdzenia przez użytkownika (z czasem potwierdzenia), oraz możliwość wprowadzenia opisu wykonanych czynności dotyczących alarmu, 12. Rejestracja oraz przeglądanie wszystkich operacji wykonanych przez użytkowników w Systemie, 13. Urządzenie telemetryczne do przesyłania danych musi umożliwiać lokalną archiwizację danych, które nie zostały wysłane do serwera z powodu czasowego braku usługi GPRS lub braku połączenia Internet. Archiwizacja musi zapewnić zgromadzenie minimum 5000 rekordów danych, 14. Wizualizację sterowania węzłów cieplnych wraz z elementami regulacji i punktami pomiarowymi oraz wszystkich pozostałych pomiarów dla wskazanego administratora systemu i personelu technicznego obiektów, 15. Możliwość wprowadzania i przypisywania do budynku dowolnego pliku z dokumentacją (PDF., JPG), 16. Możliwość wizualizacji i eksportu wszystkich zebranych danych pomiarowych od momentu uruchomienia systemu monitoringu w formacie.xls (CSV), 17. Dostęp do archiwum danych, Uwaga: 1. Dla licznika ciepła przewidzieć należy jego zdublowanie, 2. Dla liczników wody należy przewidzieć ich wymianę lub wyposażenie w moduły przekazujące dane, 3. Dane pomiarowe z liczników energii elektrycznej udostępnione zostaną przez Tauron Dystrybucja S.A.. Dla taryf Bx i C2x z istniejących liczników energii elektrycznej, dla taryfy C1x Gx z liczników energii elektrycznej typu ZCF 110, ZCN 110 Landys + Gir, które udostępnione zostaną Wykonawcy przez Tauron Dystrybucja S.A. 4. Instalacja centralnego ogrzewania wraz z wymiennikiem ciepła i węzłami cieplnymi w budynkach Śl.TZN podlegają gwarancji do grudnia 2017 roku. 5. Zamawiający nie ponosi odpowiedzialności za uszkodzenia wynikłe wskutek eksploatacji liczników, urządzeń automatyki oraz czujników pozostających własnością Wykonawcy, 6. Wszystkie zainstalowane przez Wykonawcę urządzenia pomiarowe muszą posiadać aktualną legalizację dopuszczającą do wykonywania pomiarów. 2/12

3 Warunki szczegółowe (realizowane pomiary i ich wizualizacja), które powinien realizować system: 1. pomiary dla energii elektrycznej (częstotliwość pomiaru: 15 minut), 1.1. naliczone zużycie energii elektrycznej, 1.2. chwilowy pobór mocy, 1.3. moc zamówiona (jako odniesienie do pomiarów),. 2. Pomiary dla energii cieplnej (częstotliwość pomiaru: 60 minut), z licznika ciepła: 2.1. naliczone zużycie energii cieplnej, 2.2. naliczona objętość nośnika ciepła, 2.3. chwilowy pobór mocy, 2.4. temperatura zasilania, 2.5. temperatura powrotu, 2.6. chwilowy przepływ nośnika, 2.7. czas pracy ciepłomierza (jeżeli przekazuje informację), 2.8. obliczony przepływ średniodobowy, 2.9. obliczony przepływ średniomiesięczny, z regulatora / sterownika: temperatura zewnętrzna, temperatura mierzona c.o. dla każdego obwodu regulacyjnego, temperatura zadana c.o. dla każdego obwodu regulacyjnego, zadana krzywa grzewcza (jeżeli jest dostępna), przesunięcie krzywej grzewczej (jeżeli dostępne), stopień otwarcia zaworu regulacyjnego obwodów c.o. z możliwością przesterowania ręcznego (jeżeli dostępne), temperatura mierzona ciepłej wody użytkowej, temperatura zadana ciepłej wody użytkowej, stopień otwarcia zaworu regulacyjnego obwodu c.w.u. z możliwością przesterowania ręcznego, Wizualizacja parametrów systemu grzewczego powinna zawierać graniczne wartości wynikające z zamówionej mocy cieplnej jako odniesienie do pomiarów (dla średniodobowej mocy cieplnej - moc zamówiona, dla przepływu czynnika grzewczego - maksymalny obliczeniowy przepływ czynnika grzewczego). 3. pomiary temperatur dla pomieszczeń wewnętrznych (czujniki na wysokości ok. 1,5 m od podłogi z dala od okna i elementów grzejnych, lub w innej lokalizacji uzgodnionej z Zamawiającym) - częstotliwość pomiaru: 30 minut, 3.1. temperatura w reprezentatywnym pomieszczeniu komunikacji 3.2. temperatura w sali gimnastycznej, 3.3. temperatura w pomieszczeniu dydaktycznym / biurowym Wizualizacja temperatur dla reprezentatywnych pomieszczeń powinna zawierać graniczny zakres temperatur normatywnych, jako odniesienie do pomiarów, zawartych w wytycznych do określania poziomu oszczędności energii cieplnej, znajdujących się w dalszej części specyfikacji. 3/12

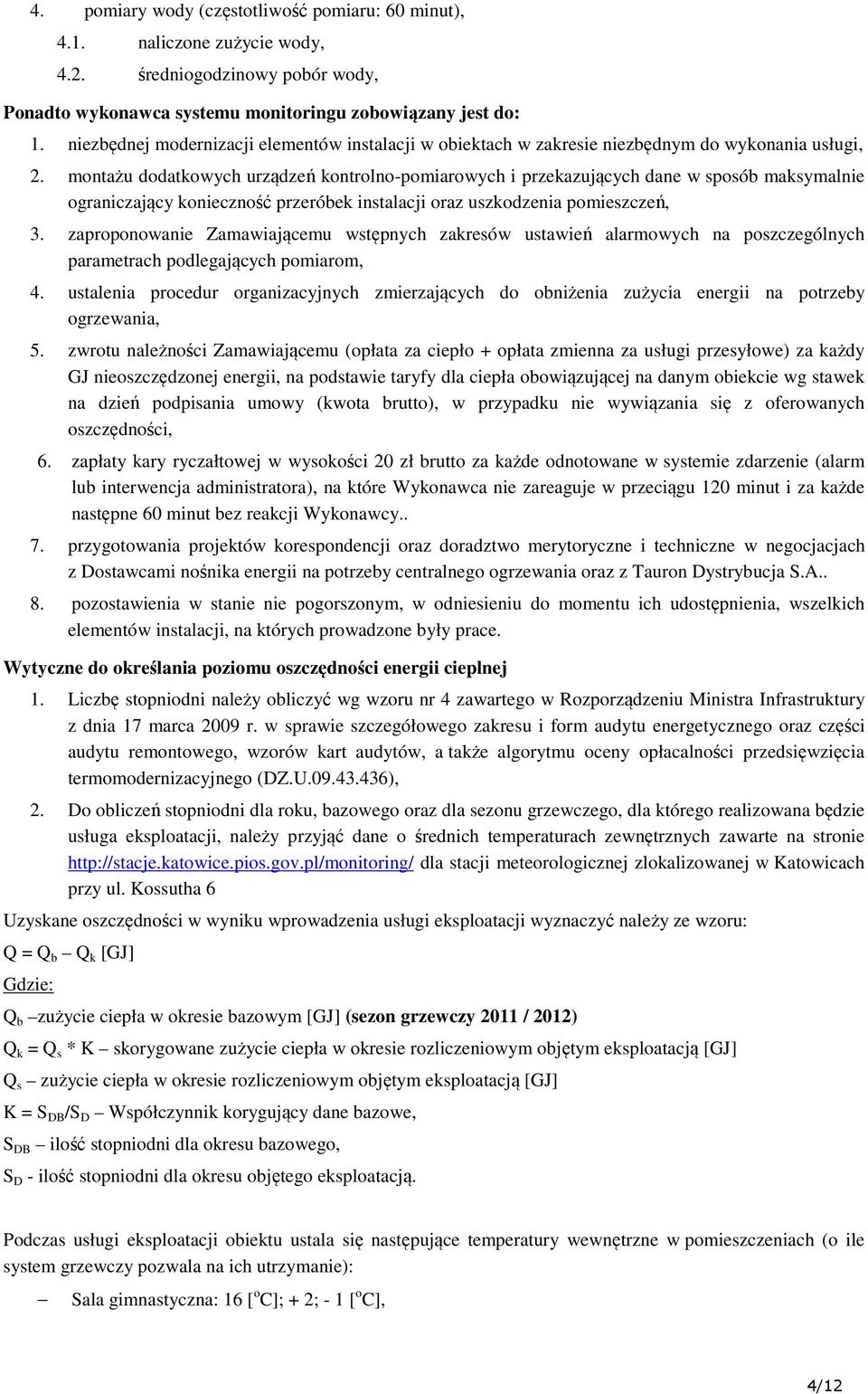

4 4. pomiary wody (częstotliwość pomiaru: 60 minut), 4.1. naliczone zużycie wody, 4.2. średniogodzinowy pobór wody, Ponadto wykonawca systemu monitoringu zobowiązany jest do: 1. niezbędnej modernizacji elementów instalacji w obiektach w zakresie niezbędnym do wykonania usługi, 2. montażu dodatkowych urządzeń kontrolno-pomiarowych i przekazujących dane w sposób maksymalnie ograniczający konieczność przeróbek instalacji oraz uszkodzenia pomieszczeń, 3. zaproponowanie Zamawiającemu wstępnych zakresów ustawień alarmowych na poszczególnych parametrach podlegających pomiarom, 4. ustalenia procedur organizacyjnych zmierzających do obniżenia zużycia energii na potrzeby ogrzewania, 5. zwrotu należności Zamawiającemu (opłata za ciepło + opłata zmienna za usługi przesyłowe) za każdy GJ nieoszczędzonej energii, na podstawie taryfy dla ciepła obowiązującej na danym obiekcie wg stawek na dzień podpisania umowy (kwota brutto), w przypadku nie wywiązania się z oferowanych oszczędności, 6. zapłaty kary ryczałtowej w wysokości 20 zł brutto za każde odnotowane w systemie zdarzenie (alarm lub interwencja administratora), na które Wykonawca nie zareaguje w przeciągu 120 minut i za każde następne 60 minut bez reakcji Wykonawcy.. 7. przygotowania projektów korespondencji oraz doradztwo merytoryczne i techniczne w negocjacjach z Dostawcami nośnika energii na potrzeby centralnego ogrzewania oraz z Tauron Dystrybucja S.A.. 8. pozostawienia w stanie nie pogorszonym, w odniesieniu do momentu ich udostępnienia, wszelkich elementów instalacji, na których prowadzone były prace. Wytyczne do określania poziomu oszczędności energii cieplnej 1. Liczbę stopniodni należy obliczyć wg wzoru nr 4 zawartego w Rozporządzeniu Ministra Infrastruktury z dnia 17 marca 2009 r. w sprawie szczegółowego zakresu i form audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmu oceny opłacalności przedsięwzięcia termomodernizacyjnego (DZ.U ), 2. Do obliczeń stopniodni dla roku, bazowego oraz dla sezonu grzewczego, dla którego realizowana będzie usługa eksploatacji, należy przyjąć dane o średnich temperaturach zewnętrznych zawarte na stronie dla stacji meteorologicznej zlokalizowanej w Katowicach przy ul. Kossutha 6 Uzyskane oszczędności w wyniku wprowadzenia usługi eksploatacji wyznaczyć należy ze wzoru: Q = Q b Q k [GJ] Gdzie: Q b zużycie ciepła w okresie bazowym [GJ] (sezon grzewczy 2011 / 2012) Q k = Q s * K skorygowane zużycie ciepła w okresie rozliczeniowym objętym eksploatacją [GJ] Q s zużycie ciepła w okresie rozliczeniowym objętym eksploatacją [GJ] K = S DB /S D Współczynnik korygujący dane bazowe, S DB ilość stopniodni dla okresu bazowego, S D - ilość stopniodni dla okresu objętego eksploatacją. Podczas usługi eksploatacji obiektu ustala się następujące temperatury wewnętrzne w pomieszczeniach (o ile system grzewczy pozwala na ich utrzymanie): Sala gimnastyczna: 16 [ o C]; + 2; - 1 [ o C], 4/12

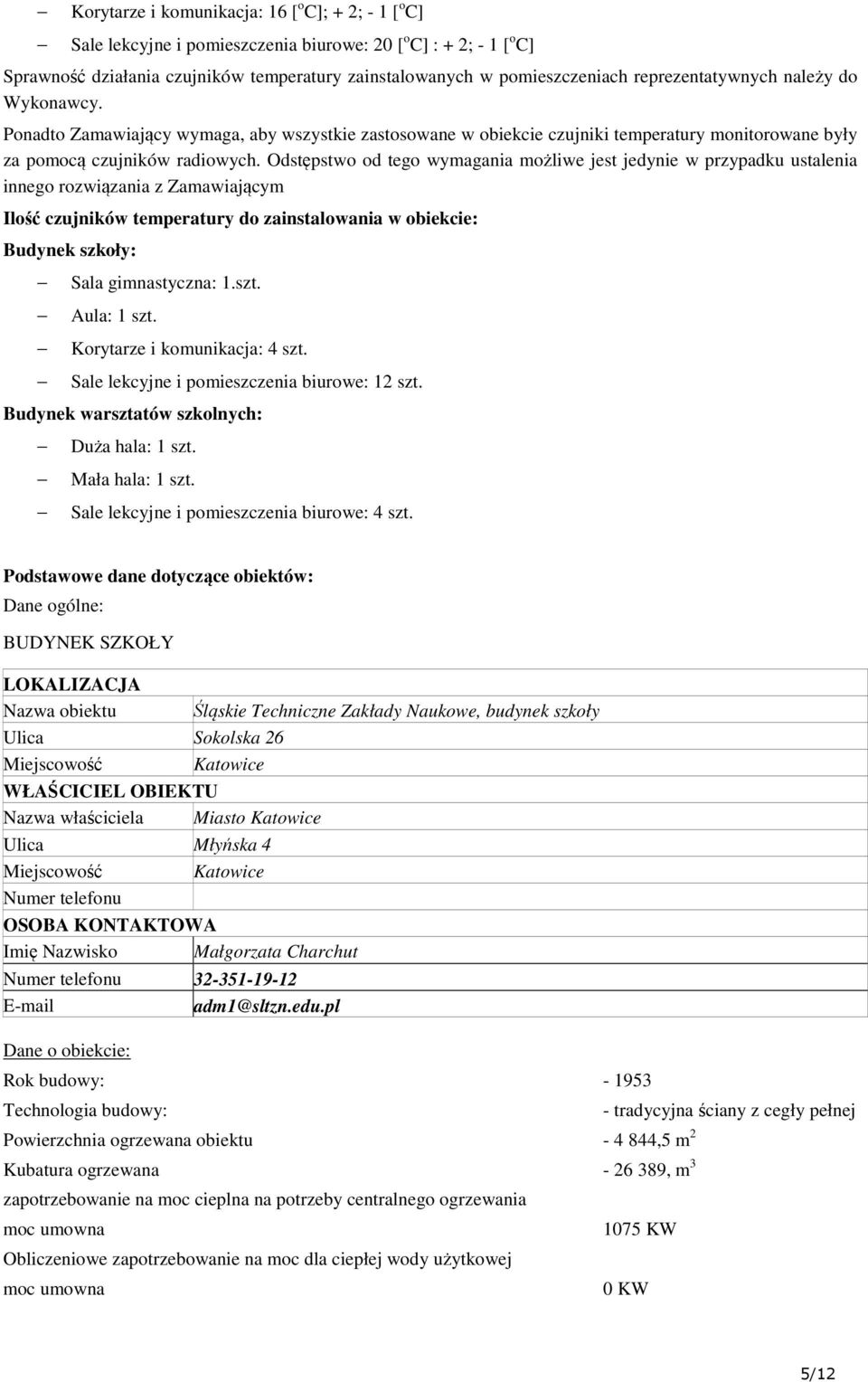

5 Korytarze i komunikacja: 16 [ o C]; + 2; - 1 [ o C] Sale lekcyjne i pomieszczenia biurowe: 20 [ o C] : + 2; - 1 [ o C] Sprawność działania czujników temperatury zainstalowanych w pomieszczeniach reprezentatywnych należy do Wykonawcy. Ponadto Zamawiający wymaga, aby wszystkie zastosowane w obiekcie czujniki temperatury monitorowane były za pomocą czujników radiowych. Odstępstwo od tego wymagania możliwe jest jedynie w przypadku ustalenia innego rozwiązania z Zamawiającym Ilość czujników temperatury do zainstalowania w obiekcie: Budynek szkoły: Sala gimnastyczna: 1.szt. Aula: 1 szt. Korytarze i komunikacja: 4 szt. Sale lekcyjne i pomieszczenia biurowe: 12 szt. Budynek warsztatów szkolnych: Duża hala: 1 szt. Mała hala: 1 szt. Sale lekcyjne i pomieszczenia biurowe: 4 szt. Podstawowe dane dotyczące obiektów: Dane ogólne: BUDYNEK SZKOŁY LOKALIZACJA Nazwa obiektu Śląskie Techniczne Zakłady Naukowe, budynek szkoły Ulica Sokolska 26 Miejscowość Katowice WŁAŚCICIEL OBIEKTU Nazwa właściciela Miasto Katowice Ulica Młyńska 4 Miejscowość Katowice Numer telefonu OSOBA KONTAKTOWA Imię Nazwisko Małgorzata Charchut Numer telefonu adm1@sltzn.edu.pl Dane o obiekcie: Rok budowy: Technologia budowy: Powierzchnia ogrzewana obiektu ,5 m 2 Kubatura ogrzewana , m 3 zapotrzebowanie na moc cieplna na potrzeby centralnego ogrzewania moc umowna Obliczeniowe zapotrzebowanie na moc dla ciepłej wody użytkowej moc umowna - tradycyjna ściany z cegły pełnej 1075 KW 0 KW 5/12

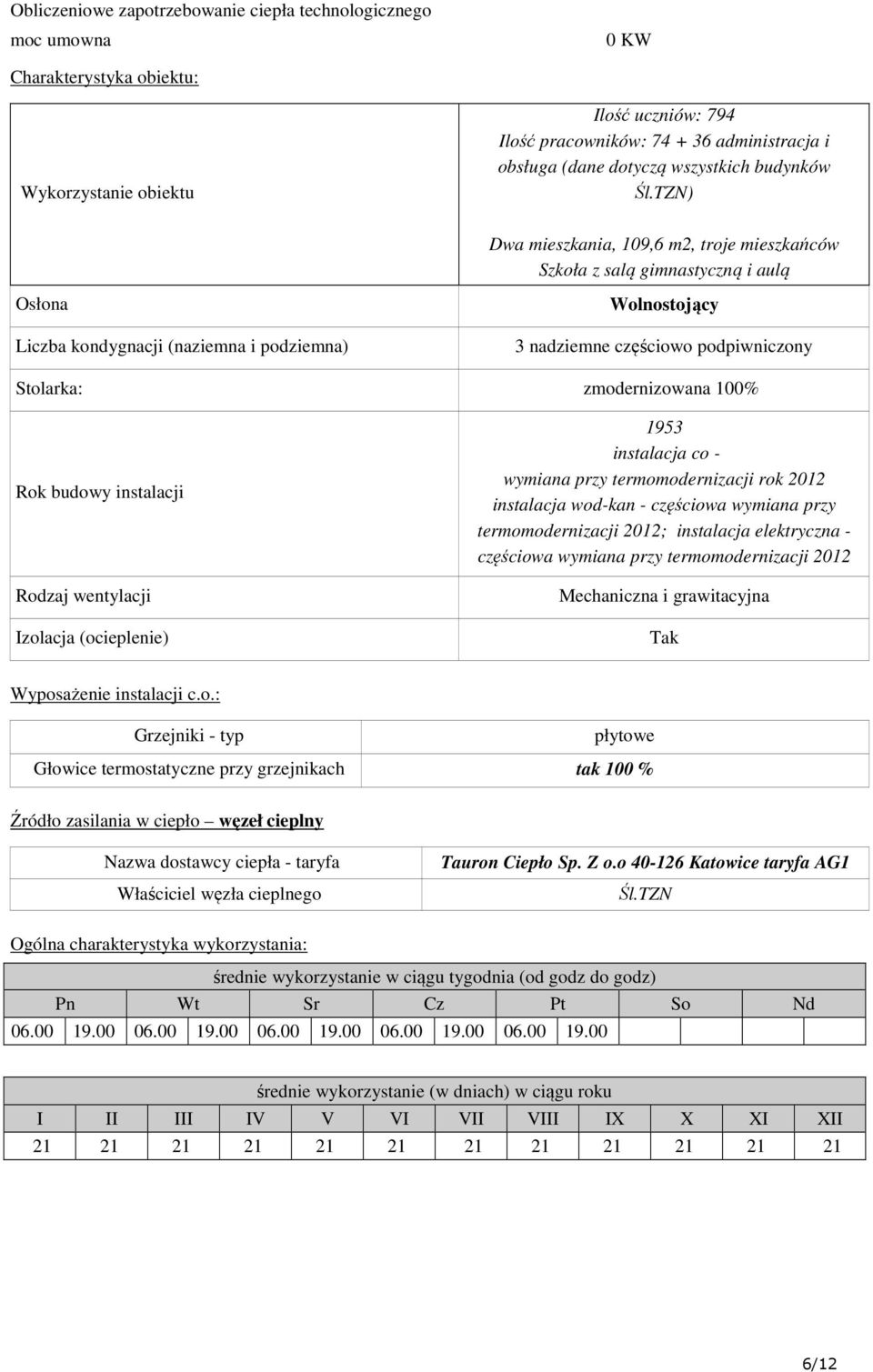

6 Obliczeniowe zapotrzebowanie ciepła technologicznego moc umowna 0 KW Charakterystyka obiektu: Wykorzystanie obiektu Ilość uczniów: 794 Ilość pracowników: administracja i obsługa (dane dotyczą wszystkich budynków Śl.TZN) Dwa mieszkania, 109,6 m2, troje mieszkańców Szkoła z salą gimnastyczną i aulą Osłona Liczba kondygnacji (naziemna i podziemna) Wolnostojący 3 nadziemne częściowo podpiwniczony Stolarka: zmodernizowana 100% Rok budowy instalacji Rodzaj wentylacji Izolacja (ocieplenie) 1953 instalacja co - wymiana przy termomodernizacji rok 2012 instalacja wod-kan - częściowa wymiana przy termomodernizacji 2012; instalacja elektryczna - częściowa wymiana przy termomodernizacji 2012 Mechaniczna i grawitacyjna Tak Wyposażenie instalacji c.o.: Grzejniki - typ płytowe Głowice termostatyczne przy grzejnikach tak 100 % Źródło zasilania w ciepło węzeł cieplny Nazwa dostawcy ciepła - taryfa Właściciel węzła cieplnego Tauron Ciepło Sp. Z o.o Katowice taryfa AG1 Śl.TZN Ogólna charakterystyka wykorzystania: średnie wykorzystanie w ciągu tygodnia (od godz do godz) Pn Wt Sr Cz Pt So Nd średnie wykorzystanie (w dniach) w ciągu roku I II III IV V VI VII VIII IX X XI XII /12

7 BUDYNEK WARSZTATÓW SZKOLNYCH LOKALIZACJA Nazwa obiektu Śląskie Techniczne Zakłady Naukowe, budynek warsztatów szkolnych Ulica Sokolska 26 Miejscowość Katowice WŁAŚCICIEL OBIEKTU Nazwa właściciela Miasto Katowice Ulica Młyńska 4 Miejscowość Katowice Numer telefonu OSOBA KONTAKTOWA Imię Nazwisko Ireneusz Boczek Numer telefonu ws@sltzn.edu.pl Dane o obiekcie: Rok budowy: Technologia budowy: Powierzchnia ogrzewana obiektu ,9 m 2 Kubatura ogrzewana , m 3 zapotrzebowanie na moc cieplna na potrzeby centralnego ogrzewania moc umowna Obliczeniowe zapotrzebowanie na moc dla ciepłej wody użytkowej moc umowna Obliczeniowe zapotrzebowanie ciepła technologicznego moc umowna Charakterystyka obiektu: - tradycyjna ściany z cegły pełnej 1075 KW 0 KW 0 KW Wykorzystanie obiektu Ilość uczniów: 794 Ilość pracowników: administracja i obsługa (dane dotyczą wszystkich budynków Śl.TZN) budynek warsztatów szkolnych Osłona Liczba kondygnacji (naziemna i podziemna) Wolnostojący 2 nadziemne Stolarka: zmodernizowana 100% Rok budowy instalacji 1953 instalacja co - wymiana przy termomodernizacji rok 2012 instalacja wod-kan - częściowa wymiana przy termomodernizacji 2012; instalacja elektryczna - 7/12

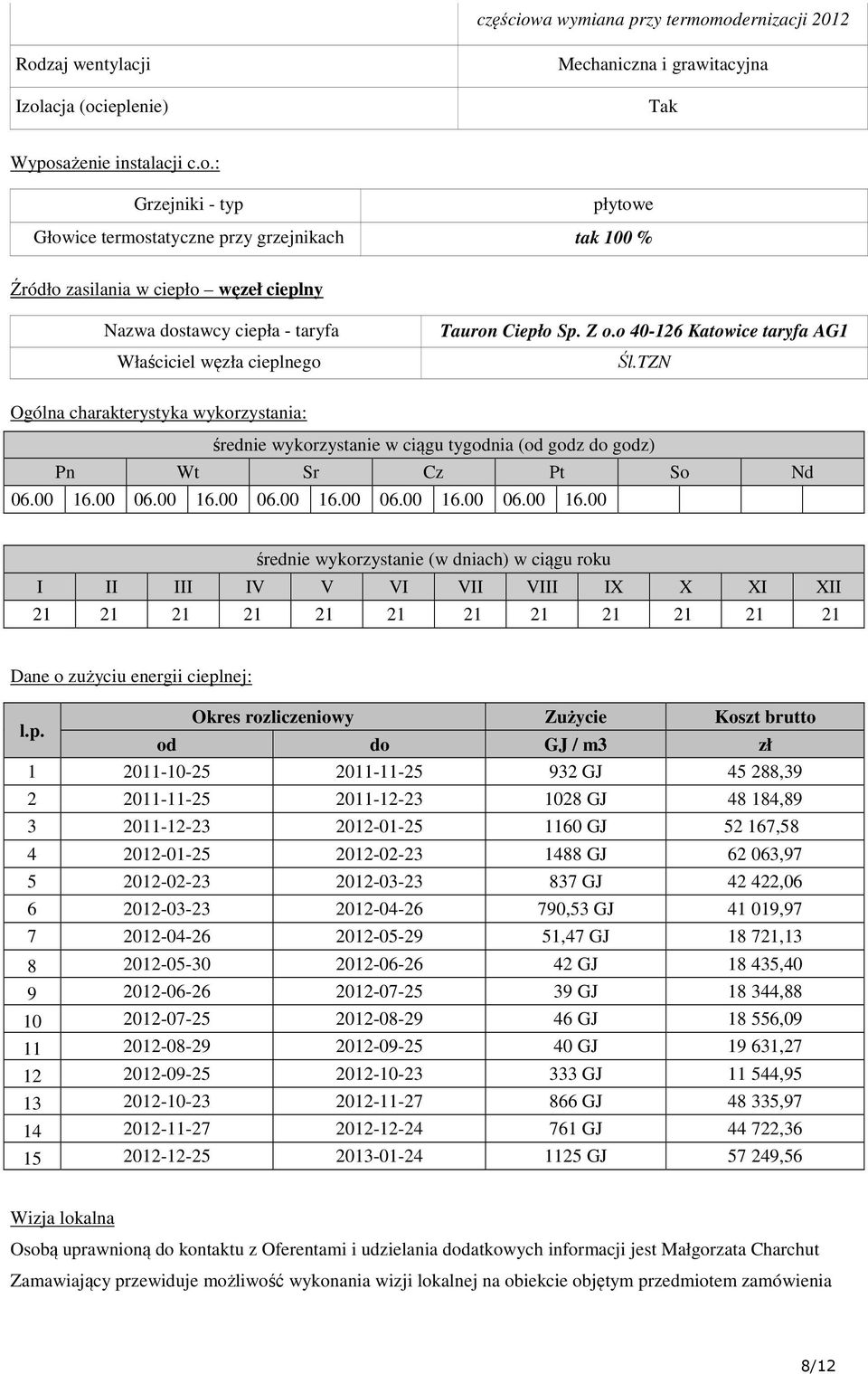

8 częściowa wymiana przy termomodernizacji 2012 Rodzaj wentylacji Izolacja (ocieplenie) Mechaniczna i grawitacyjna Tak Wyposażenie instalacji c.o.: Grzejniki - typ płytowe Głowice termostatyczne przy grzejnikach tak 100 % Źródło zasilania w ciepło węzeł cieplny Nazwa dostawcy ciepła - taryfa Właściciel węzła cieplnego Tauron Ciepło Sp. Z o.o Katowice taryfa AG1 Śl.TZN Ogólna charakterystyka wykorzystania: średnie wykorzystanie w ciągu tygodnia (od godz do godz) Pn Wt Sr Cz Pt So Nd średnie wykorzystanie (w dniach) w ciągu roku I II III IV V VI VII VIII IX X XI XII Dane o zużyciu energii cieplnej: Okres rozliczeniowy Zużycie Koszt brutto l.p. od do GJ / m3 zł GJ , GJ , GJ , GJ , GJ , ,53 GJ , ,47 GJ , GJ , GJ , GJ , GJ , GJ , GJ , GJ , GJ ,56 Wizja lokalna Osobą uprawnioną do kontaktu z Oferentami i udzielania dodatkowych informacji jest Małgorzata Charchut Zamawiający przewiduje możliwość wykonania wizji lokalnej na obiekcie objętym przedmiotem zamówienia 8/12

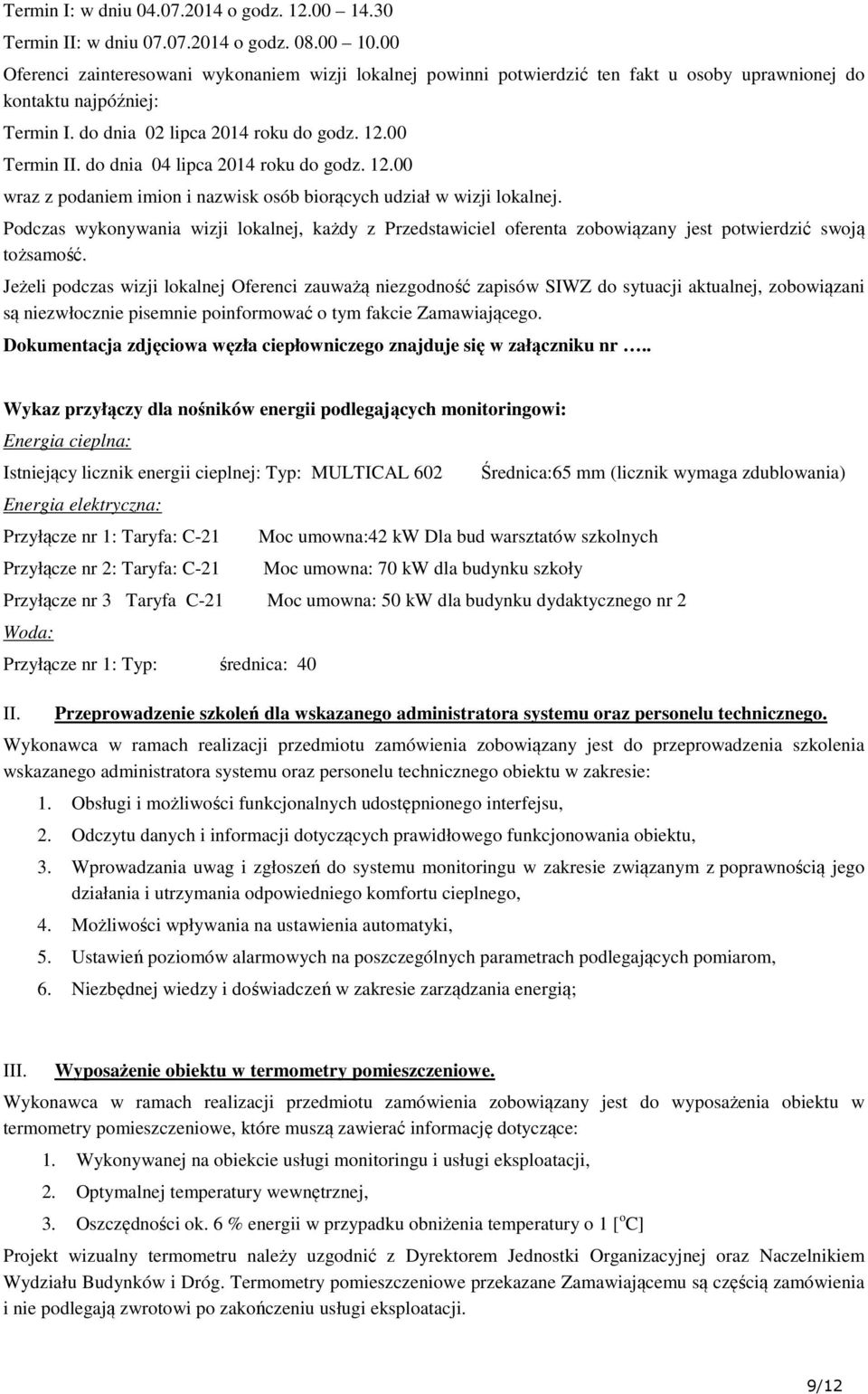

9 Termin I: w dniu o godz Termin II: w dniu o godz Oferenci zainteresowani wykonaniem wizji lokalnej powinni potwierdzić ten fakt u osoby uprawnionej do kontaktu najpóźniej: Termin I. do dnia 02 lipca 2014 roku do godz Termin II. do dnia 04 lipca 2014 roku do godz wraz z podaniem imion i nazwisk osób biorących udział w wizji lokalnej. Podczas wykonywania wizji lokalnej, każdy z Przedstawiciel oferenta zobowiązany jest potwierdzić swoją tożsamość. Jeżeli podczas wizji lokalnej Oferenci zauważą niezgodność zapisów SIWZ do sytuacji aktualnej, zobowiązani są niezwłocznie pisemnie poinformować o tym fakcie Zamawiającego. Dokumentacja zdjęciowa węzła ciepłowniczego znajduje się w załączniku nr.. Wykaz przyłączy dla nośników energii podlegających monitoringowi: Energia cieplna: Istniejący licznik energii cieplnej: Typ: MULTICAL 602 Energia elektryczna: Przyłącze nr 1: Taryfa: C-21 Przyłącze nr 2: Taryfa: C-21 Moc umowna:42 kw Dla bud warsztatów szkolnych Moc umowna: 70 kw dla budynku szkoły Średnica:65 mm (licznik wymaga zdublowania) Przyłącze nr 3 Taryfa C-21 Moc umowna: 50 kw dla budynku dydaktycznego nr 2 Woda: Przyłącze nr 1: Typ: średnica: 40 II. Przeprowadzenie szkoleń dla wskazanego administratora systemu oraz personelu technicznego. Wykonawca w ramach realizacji przedmiotu zamówienia zobowiązany jest do przeprowadzenia szkolenia wskazanego administratora systemu oraz personelu technicznego obiektu w zakresie: 1. Obsługi i możliwości funkcjonalnych udostępnionego interfejsu, 2. Odczytu danych i informacji dotyczących prawidłowego funkcjonowania obiektu, 3. Wprowadzania uwag i zgłoszeń do systemu monitoringu w zakresie związanym z poprawnością jego działania i utrzymania odpowiedniego komfortu cieplnego, 4. Możliwości wpływania na ustawienia automatyki, 5. Ustawień poziomów alarmowych na poszczególnych parametrach podlegających pomiarom, 6. Niezbędnej wiedzy i doświadczeń w zakresie zarządzania energią; III. Wyposażenie obiektu w termometry pomieszczeniowe. Wykonawca w ramach realizacji przedmiotu zamówienia zobowiązany jest do wyposażenia obiektu w termometry pomieszczeniowe, które muszą zawierać informację dotyczące: 1. Wykonywanej na obiekcie usługi monitoringu i usługi eksploatacji, 2. Optymalnej temperatury wewnętrznej, 3. Oszczędności ok. 6 % energii w przypadku obniżenia temperatury o 1 [ o C] Projekt wizualny termometru należy uzgodnić z Dyrektorem Jednostki Organizacyjnej oraz Naczelnikiem Wydziału Budynków i Dróg. Termometry pomieszczeniowe przekazane Zamawiającemu są częścią zamówienia i nie podlegają zwrotowi po zakończeniu usługi eksploatacji. 9/12

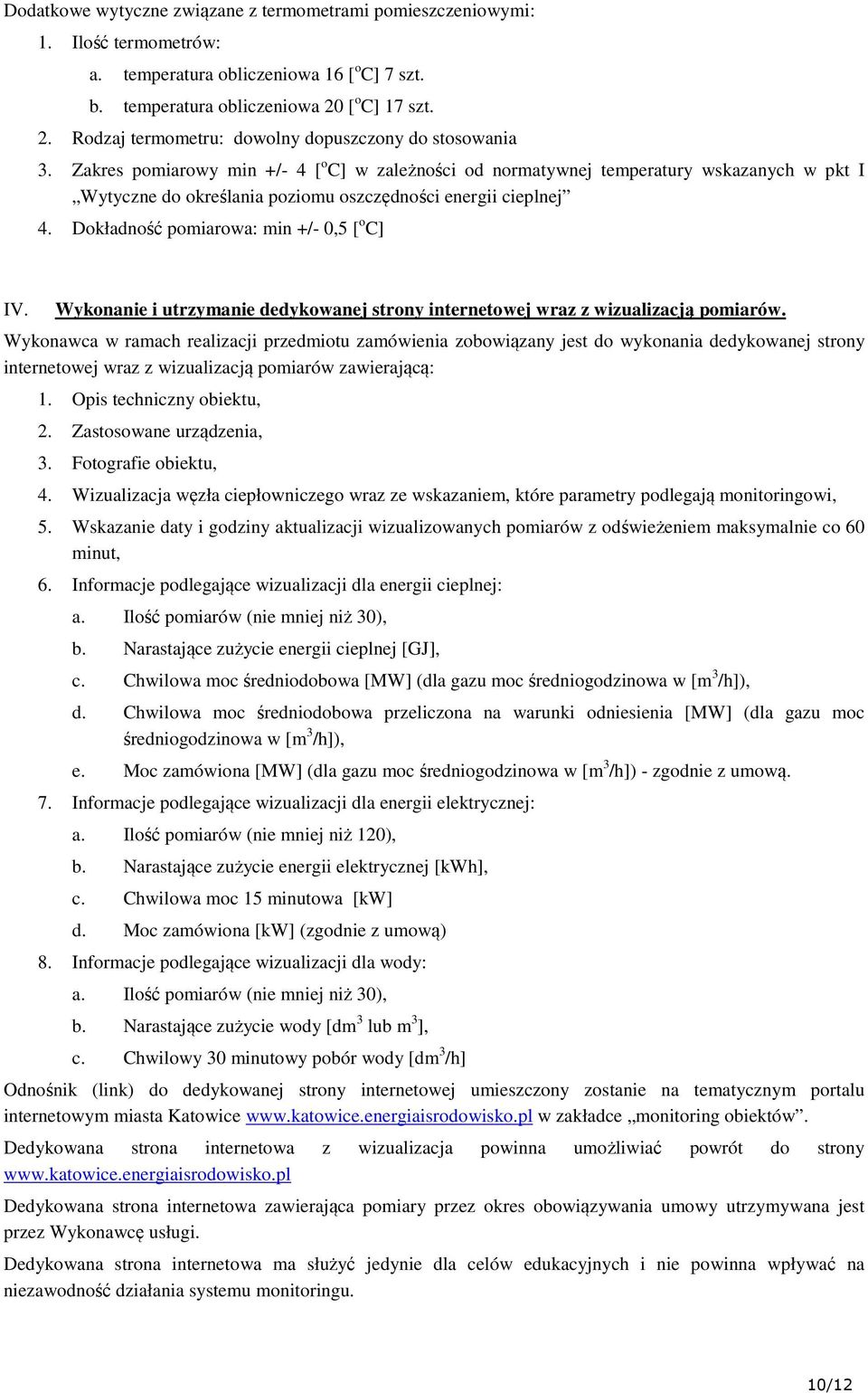

10 Dodatkowe wytyczne związane z termometrami pomieszczeniowymi: 1. Ilość termometrów: a. temperatura obliczeniowa 16 [ o C] 7 szt. b. temperatura obliczeniowa 20 [ o C] 17 szt. 2. Rodzaj termometru: dowolny dopuszczony do stosowania 3. Zakres pomiarowy min +/- 4 [ o C] w zależności od normatywnej temperatury wskazanych w pkt I Wytyczne do określania poziomu oszczędności energii cieplnej 4. Dokładność pomiarowa: min +/- 0,5 [ o C] IV. Wykonanie i utrzymanie dedykowanej strony internetowej wraz z wizualizacją pomiarów. Wykonawca w ramach realizacji przedmiotu zamówienia zobowiązany jest do wykonania dedykowanej strony internetowej wraz z wizualizacją pomiarów zawierającą: 1. Opis techniczny obiektu, 2. Zastosowane urządzenia, 3. Fotografie obiektu, 4. Wizualizacja węzła ciepłowniczego wraz ze wskazaniem, które parametry podlegają monitoringowi, 5. Wskazanie daty i godziny aktualizacji wizualizowanych pomiarów z odświeżeniem maksymalnie co 60 minut, 6. Informacje podlegające wizualizacji dla energii cieplnej: a. Ilość pomiarów (nie mniej niż 30), b. Narastające zużycie energii cieplnej [GJ], c. Chwilowa moc średniodobowa [MW] (dla gazu moc średniogodzinowa w [m 3 /h]), d. Chwilowa moc średniodobowa przeliczona na warunki odniesienia [MW] (dla gazu moc średniogodzinowa w [m 3 /h]), e. Moc zamówiona [MW] (dla gazu moc średniogodzinowa w [m 3 /h]) - zgodnie z umową. 7. Informacje podlegające wizualizacji dla energii elektrycznej: a. Ilość pomiarów (nie mniej niż 120), b. Narastające zużycie energii elektrycznej [kwh], c. Chwilowa moc 15 minutowa [kw] d. Moc zamówiona [kw] (zgodnie z umową) 8. Informacje podlegające wizualizacji dla wody: a. Ilość pomiarów (nie mniej niż 30), b. Narastające zużycie wody [dm 3 lub m 3 ], c. Chwilowy 30 minutowy pobór wody [dm 3 /h] Odnośnik (link) do dedykowanej strony internetowej umieszczony zostanie na tematycznym portalu internetowym miasta Katowice w zakładce monitoring obiektów. Dedykowana strona internetowa z wizualizacja powinna umożliwiać powrót do strony Dedykowana strona internetowa zawierająca pomiary przez okres obowiązywania umowy utrzymywana jest przez Wykonawcę usługi. Dedykowana strona internetowa ma służyć jedynie dla celów edukacyjnych i nie powinna wpływać na niezawodność działania systemu monitoringu. 10/12

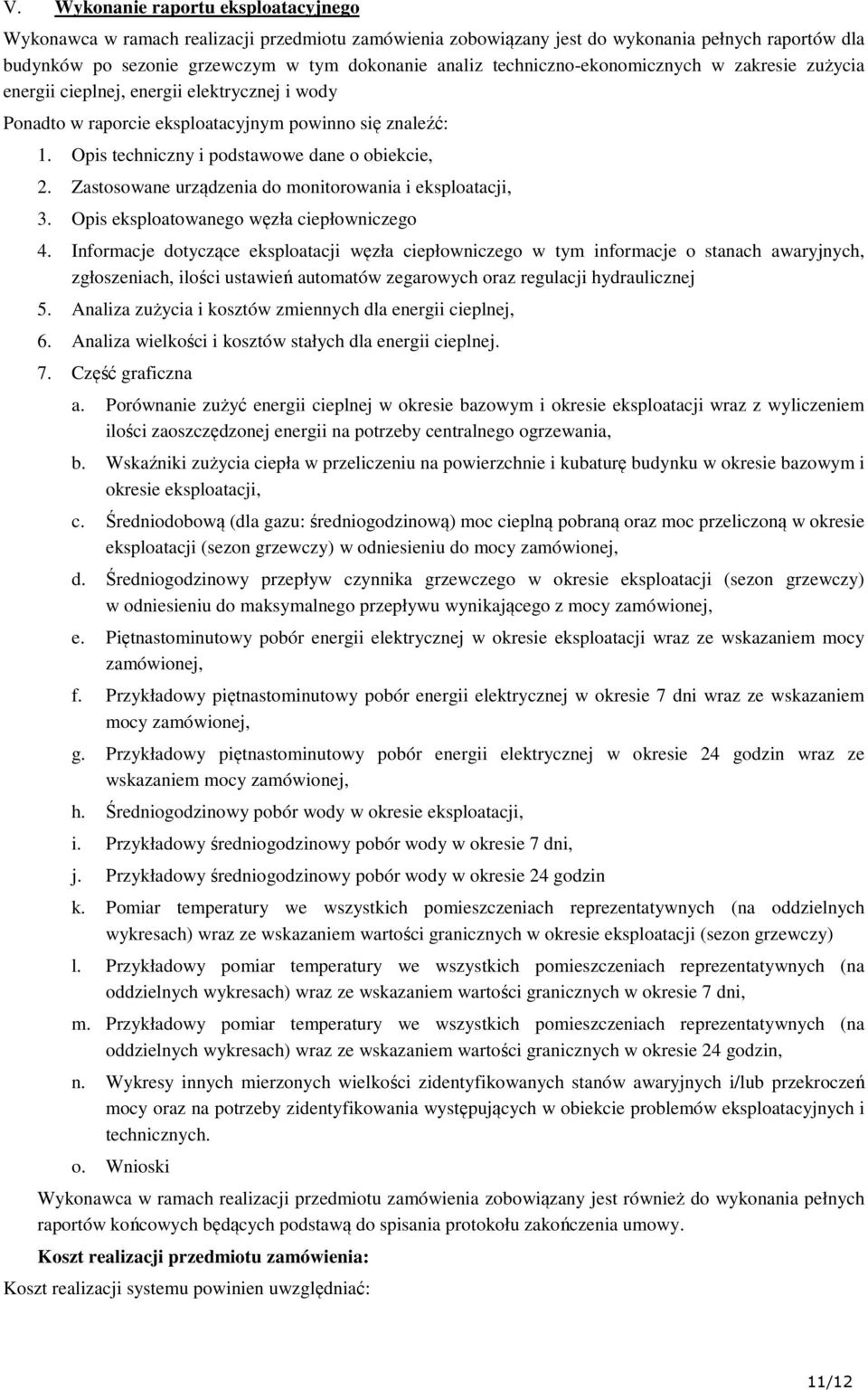

11 V. Wykonanie raportu eksploatacyjnego Wykonawca w ramach realizacji przedmiotu zamówienia zobowiązany jest do wykonania pełnych raportów dla budynków po sezonie grzewczym w tym dokonanie analiz techniczno-ekonomicznych w zakresie zużycia energii cieplnej, energii elektrycznej i wody Ponadto w raporcie eksploatacyjnym powinno się znaleźć: 1. Opis techniczny i podstawowe dane o obiekcie, 2. Zastosowane urządzenia do monitorowania i eksploatacji, 3. Opis eksploatowanego węzła ciepłowniczego 4. Informacje dotyczące eksploatacji węzła ciepłowniczego w tym informacje o stanach awaryjnych, zgłoszeniach, ilości ustawień automatów zegarowych oraz regulacji hydraulicznej 5. Analiza zużycia i kosztów zmiennych dla energii cieplnej, 6. Analiza wielkości i kosztów stałych dla energii cieplnej. 7. Część graficzna a. Porównanie zużyć energii cieplnej w okresie bazowym i okresie eksploatacji wraz z wyliczeniem ilości zaoszczędzonej energii na potrzeby centralnego ogrzewania, b. Wskaźniki zużycia ciepła w przeliczeniu na powierzchnie i kubaturę budynku w okresie bazowym i okresie eksploatacji, c. Średniodobową (dla gazu: średniogodzinową) moc cieplną pobraną oraz moc przeliczoną w okresie eksploatacji (sezon grzewczy) w odniesieniu do mocy zamówionej, d. Średniogodzinowy przepływ czynnika grzewczego w okresie eksploatacji (sezon grzewczy) w odniesieniu do maksymalnego przepływu wynikającego z mocy zamówionej, e. Piętnastominutowy pobór energii elektrycznej w okresie eksploatacji wraz ze wskazaniem mocy zamówionej, f. Przykładowy piętnastominutowy pobór energii elektrycznej w okresie 7 dni wraz ze wskazaniem mocy zamówionej, g. Przykładowy piętnastominutowy pobór energii elektrycznej w okresie 24 godzin wraz ze wskazaniem mocy zamówionej, h. Średniogodzinowy pobór wody w okresie eksploatacji, i. Przykładowy średniogodzinowy pobór wody w okresie 7 dni, j. Przykładowy średniogodzinowy pobór wody w okresie 24 godzin k. Pomiar temperatury we wszystkich pomieszczeniach reprezentatywnych (na oddzielnych wykresach) wraz ze wskazaniem wartości granicznych w okresie eksploatacji (sezon grzewczy) l. Przykładowy pomiar temperatury we wszystkich pomieszczeniach reprezentatywnych (na oddzielnych wykresach) wraz ze wskazaniem wartości granicznych w okresie 7 dni, m. Przykładowy pomiar temperatury we wszystkich pomieszczeniach reprezentatywnych (na oddzielnych wykresach) wraz ze wskazaniem wartości granicznych w okresie 24 godzin, n. Wykresy innych mierzonych wielkości zidentyfikowanych stanów awaryjnych i/lub przekroczeń mocy oraz na potrzeby zidentyfikowania występujących w obiekcie problemów eksploatacyjnych i technicznych. o. Wnioski Wykonawca w ramach realizacji przedmiotu zamówienia zobowiązany jest również do wykonania pełnych raportów końcowych będących podstawą do spisania protokołu zakończenia umowy. Koszt realizacji przedmiotu zamówienia: Koszt realizacji systemu powinien uwzględniać: 11/12

12 1. Niezbędną modernizację instalacji w obiekcie, 2. Montaż dodatkowych urządzeń kontrolno-pomiarowych i przekazujących dane, 3. Wyposażenie obiektu w termometry pomieszczeniowe, 4. Wykonanie wizualizacji węzła cieplnego, godzinny monitoring określonych wielkości, godzinną eksploatację systemu grzewczego, 7. Wykonanie i utrzymanie strony internetowej z wizualizacją realizowanych pomiarów, 8. Przeprowadzenie szkoleń dla wskazanego administratora systemu oraz personelu technicznego, 9. Przygotowanie raportu końcowego po zakończeniu sezonu grzewczego wraz z przeniesieniem autorskich praw majątkowych, 10. Przygotowanie korespondencji do Przedsiębiorstw energetycznych. 12/12
