DNB-400. Instrukcja obsługi DNB-400. Pasywny Rozdzielacz magistrali 1-WIRE. 1 io_dnb-400_v0.15. Copyright CEL-MAR sp.j.

Transkrypt

1 Instrukcja obsługi Pasywny Rozdzielacz magistrali 1-WIRE Copyright CEL-MAR sp.j. 1 io_dnb-400_v0.15

2 Spis treści 1. FORMACJE OGÓLNE FORMACJE GWARANCYJNE OGÓLNE WARUNKI BEZPIECZNEGO UŻYTKOWANIA OZNACZENIE CE OCHRONA ŚRODOWISKA SERWIS I KONSERWACJA WŁAŚCIWOŚCI ZASTOSOWANIE WIDOK ROZDZIELACZA -9P WIDOK ROZDZIELACZA -8PL ROZKŁAD SYGNAŁÓW NA PACH GNIAZDA MODULARNEGO PORTÓW, OUT I LK PRZYKŁAD ZASTOSOWANIA PRZYKŁADOWE PODŁĄCZENIE MAGISTRALI 3-PRZEWODOWEJ PRZYKŁADOWE PODŁĄCZENIE MAGISTRALI 2-PRZEWODOWEJ PRZYKŁADOWE PODŁĄCZENIE DWÓCH ROZDZIELACZY -8PL I 9P DANE TECHNICZNE WERSJE WYKONANIA

3 1. FORMACJE OGÓLNE Dziękujemy Państwu za zamówienie produktu Firmy CEL-MAR. Produkt ten został gruntownie sprawdzony, przetestowany. Jeżeli wynikną jakieś problemy lub pytania podczas instalacji lub używania tego produktu, prosimy o niezwłoczny kontakt z Informacja Techniczną pod numerem FORMACJE GWARANCYJNE Firma CEL-MAR udziela dwuletniej gwarancji na rozgałęziacz. Gwarancja nie pokrywa uszkodzeń powstałych z niewłaściwego użytkowania, zużycia lub nieautoryzowanych zmian. Jeżeli produkt nie działa zgodnie z instrukcją, będzie naprawiony lub zastąpiony nowym pod warunkiem dostarczenia urządzenia do Firmy CEL-MAR z opłaconym transportem i ubezpieczeniem. Firma CEL-MAR pod żadnym warunkiem nie będzie odpowiadać za uszkodzenia wynikłe z niewłaściwego używania produktu czy na skutek przyczyn losowych: wyładowanie atmosferyczne, powódź, pożar itp. Firma CEL-MAR nie ponosi żadnej odpowiedzialności za powstałe uszkodzenia i straty w tym: utratę zysków, utratę danych, straty pieniężne wynikłe z użytkowania lub niemożności użytkowania tego produktu. Firma CEL-MAR w specyficznych przypadkach cofnie wszystkie gwarancje, przy braku przestrzegania instrukcji obsługi i nie akceptowania warunków gwarancji przez użytkownika OGÓLNE WARUNKI BEZPIECZNEGO UŻYTKOWANIA Urządzenie należy montować w miejscu bezpiecznym i stabilnym, kabel przyłączeniowy powinien być tak ułożony, aby nie był narażony na deptanie, zaczepianie lub wyrywanie z urządzenia. Nie wolno stawiać urządzenia na mokrej powierzchni. Nie należy podłączać urządzenia do nieokreślonych źródeł zasilania, Nie należy uszkadzać lub zgniatać przewodów zasilających. Nie należy wykonywać podłączeń mokrymi rękami. Nie wolno przerabiać, otwierać albo dziurawić obudowy urządzenia! Nie wolno zanurzać urządzenia w wodzie ani żadnym innym płynie. Nie stawiać na urządzeniu źródeł otwartego ognia : świece, lampki oliwne itp OZNACZENIE CE Symbol CE na urządzeniu firmy CEL-MAR oznacza zgodność urządzenia z dyrektywą kompatybilności elektromagnetycznej EMC 89/336/EWG (Electromagnetic Compatibility Directive). Deklaracja zgodności jest dostępna przez kontakt z Serwisem Technicznym pod adresem serwis@cel-mar.pl lub telefonicznie pod numerem OCHRONA ŚRODOWISKA Znak ten na urządzeniu informuje o zakazie umieszczania zużytego urządzenia łącznie z innymi odpadami. Sprzęt należy przekazać do wyznaczonych punktów zajmujących się utylizacją. (Zgodnie z Ustawą o zużytym sprzęcie elektronicznym z dnia 29 lipca 2005) 1.5. SERWIS I KONSERWACJA Zaleca się sprawdzanie stanu gniazd modularnych i kabli przyłączeniowych czujników w celu wyeliminowania wpływu uszkodzeń mechanicznych na jakość pomiaru. Obsługa techniczna pod numerem: w godzinach od poniedziałku do piątku. 2. WŁAŚCIWOŚCI Obsługa magistrali 1-WIRE dwuprzewodowej (2W) i trójprzewodowej (3W), Rozdzielanie magistrali 1-WIRE na 8+LK/9 gałęzi, których suma długości nie powinna przekraczać 260m dla 64 czujników, Sygnalizacja napięcia magistrali 1-WIRE trójprzewodowej, Podłączenie magistrali za pomocą standardowych gniazd modularnych dla wtyków RJ45, Przystosowany do pracy z okablowaniem strukturalnym, Możliwość montażu na szynie TS35(D35), Wymiary obrysu obudowy ( Sz x G x Wy) 88mm x 58mm x 90 mm. 3. ZASTOSOWANIE Rozdzielacz przeznaczony jest do podłączeń cyfrowych czujników: DES-300, DES-215, DES-200, DTS-103, DTS-107 do systemu wielopunktowego pomiaru temperatury : pomieszczeń z wykorzystaniem okablowania strukturalnego, szaf automatyki, szaf teleinformatyki, urządzeń oraz temperatury zewnętrznej za pośrednictwem szeregowej magistrali 1-WIRE. Zastosowanie magistrali 1-WIRE umożliwia: współpracę wielu czujników podłączonych do tej samej linii danych, rozmieszczanie czujników w różnych miejscach na odległości do 260m, zasilanie czujników z magistrali, poprawną transmisję danych pomiaru zabezpieczoną sumą kontrolną CRC 3

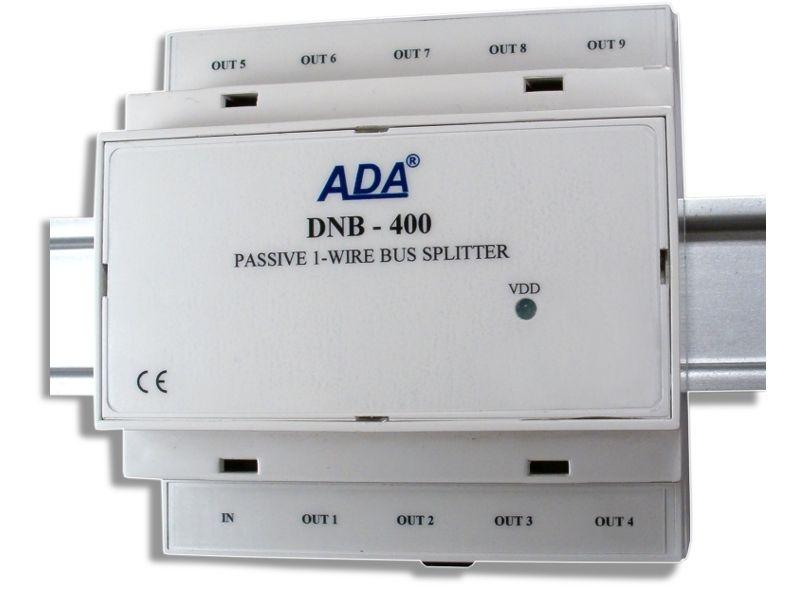

4 4. WIDOK ROZDZIELACZA -9P Poniższy rysunek przedstawia Rozdzielacz -9P magistrali 1-WIRE w wykonaniu z portem wejściowym i z 9 portami OUT. OUT6 OUT7 OUT8 OUT9 DNB P PASSIVE 1-WIRE BUS SPLITTER 9cm OUT1 OUT2 OUT3 8,8cm 5,8cm 5. WIDOK ROZDZIELACZA -8PL Poniższy rysunek przedstawia rozdzielacz magistrali 1-WIRE -9P w wykonaniu z portem wejściowym z 8 portami OUT i portem LK służącym do podłączania kolejnego rozdzielacza. OUT6 OUT7 OUT8 DNB PL PASSIVE 1-WIRE BUS SPLITTER 9cm OUT1 OUT2 OUT3 LK 8,8cm 5,8cm 4

5 6. ROZKŁAD SYGNAŁÓW NA PACH GNIAZDA MODULARNEGO PORTÓW, OUT I LK Rozkład sygnałów na pin'ach gniazda modularnego : NW nie wykorzystane (kabel RJ45/8WIRE biało-pomarańczowy) 2. NW nie wykorzystane (kabel RJ45/8WIRE - pomarańczowy) 3. zasilanie +5VDC (kabel RJ45/8WIRE - biało-zielony) 4. linia danych (kabel RJ45/8WIRE - niebieski) 5. linia masy (kabel RJ45/8WIRE - biało-niebieski) 6. NW - nie wykorzystany (kabel RJ45/8WIRE - zielony) 7. NW - nie wykorzystany (kabel RJ45/8WIRE - biało-brązowy) 8. NW - nie wykorzystany (kabel RJ45/8WIRE - brązowy) 7. PRZYKŁAD ZASTOSOWANIA 7.1. PRZYKŁADOWE PODŁĄCZENIE MAGISTRALI 3-PRZEWODOWEJ OUT6 OUT7 OUT8 OUT9-9P ADA-401WP RS485/422 1-WIRE OUT1 OUT2 OUT3 Tx+ / A Tx- / B 1-W Rx+ Rx- Vss+ Vss- Kabel RJ45/8WIRE V- V+ TA 10 30VDC 2W Zasilacz H APS TA H TA 5

6 7.2. PRZYKŁADOWE PODŁĄCZENIE MAGISTRALI 2-PRZEWODOWEJ OUT6 OUT7 OUT8 OUT9-9P ADA-401WP RS485/422 1-WIRE OUT1 OUT2 OUT3 Magistrala 1-WIRE (2W) Tx+ / A Tx- / B 1-W Rx+ Rx- Vss+ Vss- Kabel RJ45/8WIRE V- V+ Magistrala 1-WIRE (2W) 10 30VDC 2W Zasilacz -R -R -R -R 6

7 7.3. PRZYKŁADOWE PODŁĄCZENIE DWÓCH ROZDZIELACZY -8PL I 9P OUT9 OUT8 LK OUT6-8PL Magistrala 1-WIRE (2W) ADA-401WP RS485/422 Tx+ / A Tx- / B Rx+ OUT8 1-WIRE LK OUT3 OUT7 OUT3 OUT2 Kabel RJ45/8WIRE OUT7 OUT1 OUT6 Magistrala 1-WIRE (2W) 1-W Rx- Vss+ Vss- V- V VDC 2W Zasilacz -9P OUT2 OUT1 7

8 8. DANE TECHNICZNE Parametry Dane Materiał obudowy Noryl Temperatura pracy obudowy Od -30 C do +70 C Stopień ochrony obudowy IP20 Wymiary ( Sz x G x Wy) 88 mm x 58 mm x 90 mm Masa 0,1 kg Warunki przechowywania i transportu Temperatura zewnętrzna C Wilgotność względna powietrza 5 95% - bez kondensacji 9. WERSJE WYKONANIA Wersja wykonania Rozdzielacz w wykonaniu z portem i z 9 portami OUT - Rozdzielacz w wykonaniu z portem z 8 portami OUT i portem LK do podłączenia kolejnego rozdzielacza 9P 8PL Przykład zamówienia: Symbol produktu: -8PL 8PL - Rozdzielacz w wykonaniu z portem z 8 portami OUT i portem LK do podłączenia kolejnego rozdzielacza Drogi Kliencie, Dziękujemy za zamówienia produktów Firmy CEL-MAR. Doceniając Państwa działalność mamy nadzieję że ta instrukcja obsługi pomogła w podłączeniu i uruchomieniu zakupionego urządzenia. Pragniemy poinformować również iż jesteśmy producentem: konwerterów i separatorów szeregowej transmisji danych z interfejsami RS232, RS485, RS422, USB, światłowodowe, pętle prądowe, 1-WIRE, ETHERNET, WI-FI, cyfrowych czujników temperatury, wilgotności, ciśnienia, naświetlenia; zasilaczy. Prosimy o kontakt w celu wyrażenia opinii o produkcie oraz jak możemy zaspokoić Państwa obecne i przyszłe oczekiwania. CEL-MAR sp.j. Zakład Informatyki i Elektroniki ul. Ściegiennego 219C Kielce, POLSKA Tel... : Tel/fax... : Web... : Biuro... : biuro@cel-mar.pl Dział handlowy... : handlowy@cel-mar.pl Informacja techniczna...: serwis@cel-mar.pl 8
