INSTRUKCJA OBSŁUGI Główny wyłącznik elektrowni słonecznych FIRMWARE VER: F1.0

Wielkość: px
Rozpocząć pokaz od strony:

Download "INSTRUKCJA OBSŁUGI Główny wyłącznik elektrowni słonecznych FIRMWARE VER: F1.0"

Transkrypt

1 INSTRUKCJA OBSŁUGI Główny wyłącznik elektrowni słonecznych FIRMWARE VER: F UWAGI DOTYCZĄCE BEZPIECZEŃSTWA - Przed pierwszym uruchomieniem należy zapoznać się z niniejszą instrukcją obsługi. - Wszelkich podłączeń i zmiany należy dokonywać przy odłączonym napięciu zasilania oraz napięciu z paneli. - Należy zapewnić właściwe warunki pracy, zgodne ze specyfikacją urządzenia, takie jak: napięcie zasilania, temperatura, maksymalny pobór prądu. - Instalacja i ustawianie urządzenia wymagają posiadania odpowiednich umiejętności, dlatego mogą być dokonywane tylko przez wykwalifikowany personel, po zapoznaniu się w całości z instrukcją obsługi. - Nieprawidłowo podłączone urządzenie może ulec uszkodzeniu. - Odpowiedzialność za prawidłową instalację spoczywa na osobie montującej. Należy się upewnić czy spełnione są wszystkie wytyczne i normy obowiązujące w danym kraju. - Wyładowania elektrostatyczne mogą uszkodzić urządzenie. Należy stosować odpowiednie zabezpieczenia. - Należy uchronić instalację przed wyładowaniami poprzez odłączenie zabezpieczenia od paneli w czasie burzy. - Wszelkie nieautoryzowane przeróbki, modyfikacje oraz próby napraw powodują utratę gwarancji. - Elektrownia musi być wyposażona w bezpieczniki topikowe na obu przewodach od paneli. Powinna być możliwość szybkiego odłączenia paneli w razie awarii.

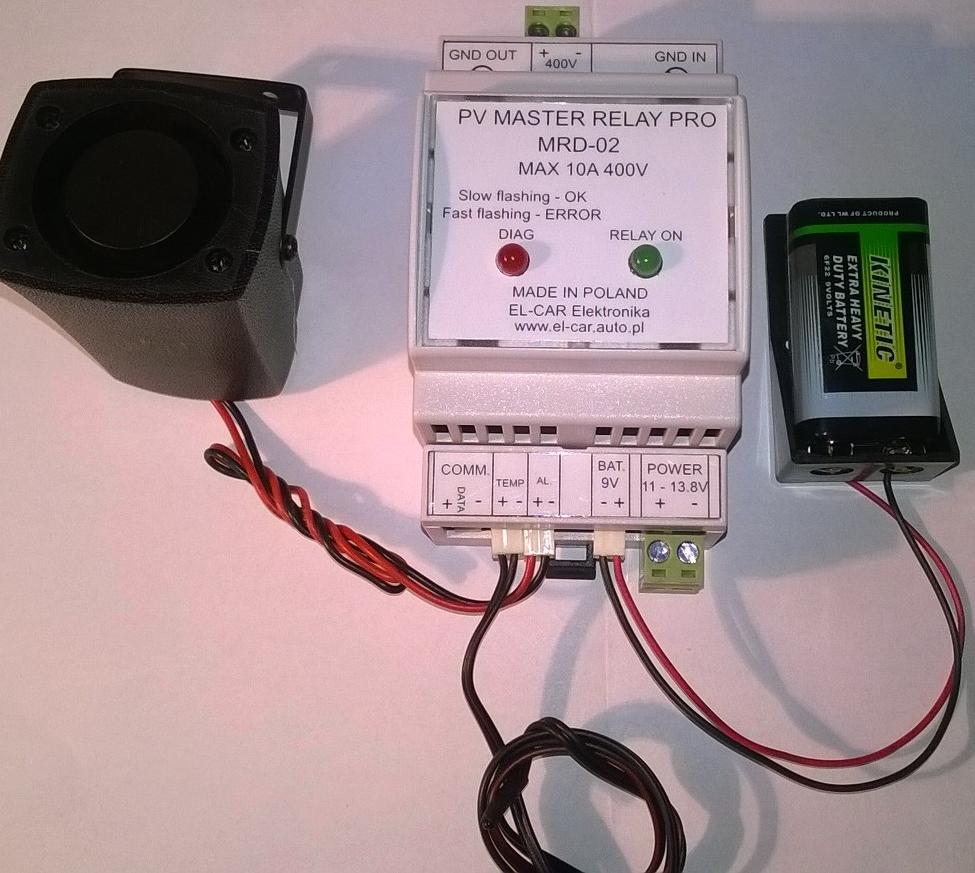

2 2. OPIS I WŁAŚCIWOŚCI PRODUKTU Przekaźnik został zaprojektowany z myślą o zachowaniu największych standardów bezpieczeństwa użytkowania elektrowni słonecznych oraz zapewnieniu wygody użytkownikom, którzy są zmuszeni do okresowego wyłączania swoich elektrowni z powodu burzy. Dołożyliśmy wszelkich starań, aby produkt był dopracowany w najmniejszym detalu, tak aby zapewnił maksymalne bezpieczeństwo. Wyłącznik został zbudowany w oparciu o przekaźnik SSR oraz przekaźnik elektromagnetyczny, dzięki czemu udało się uzyskać fizyczne rozłączenie styków oraz nie dopuścić do zapalania się łuku elektrycznego na stykach. Urządzenie zostało wyposażone w baterię na wypadek zaniku napięcia zasilania, syrenkę alarmową służącą do sygnalizacji błędów, czujnik temperatury rozdzielni, pomiar prądu i napięcia z paneli, co może być wykorzystane do podłączenia zintegrowanego systemu nadzorującego. Wejście zasilania i wejście sterujące jest odseparowane galwanicznie od części sterującej. Wejście sterujące umożliwia tradycyjne sterowanie przekaźnikiem (włącz/wyłącz) oraz po podłączeniu do innego urządzenia umożliwia sterowanie i przekazywanie parametrów pracy takich jak: aktualny stan przekaźnika, napięcie zasilania, napięcie baterii, napięcie z paneli, prąd z paneli, temperatura czujnika, kod błędu. Urządzenie zostaje awaryjnie wyłączone, gdy zniknie napięcie zasilania, gdy napięcie baterii ma niewłaściwą wartość (za małą lub za dużą), gdy temperatura jest za duża. Każdy kod błędu jest sygnalizowany częstym miganiem diody czerwonej oraz odpowiednim kodem alarmu akustycznego. Czerwona dioda podczas normalnej pracy miga krótko i rzadko, ponadto bateria jest doładowywana bardzo znikomym prądem, dzięki czemu zawsze pozostanie w dobrej kondycji gotowa do użycia. W momencie obecności zasilania bateria nie jest obciążona i nie ulega rozładowaniu. Wyłączenie przekaźnika, gdy nie ma baterii i gdy płynie prąd z paneli doprowadzić może do zapalenia się łuku elektrycznego na stykach, co skutkuje ich stopieniem, a nawet może być przyczyną pożaru. Gdy przekaźnik jest wyłączony, dioda zielona (RELAY ON ) nie świeci, wówczas można bezpiecznie odłączyć panele lub zasilanie/baterię. Urządzenie zostało wyposażone w funkcje diagnostyczne umożliwiające zdiagnozowanie awarii przekaźnika SSR oraz zapalenie łuku elektrycznego na stykach przekaźnika głównego. Oba te fakty są zapisywane w nieulotnej pamięci epprom. W momencie wystąpienia awarii niemożliwa jest dalsza praca urządzenia. Należy wtedy oddać urządzenie do serwisu.

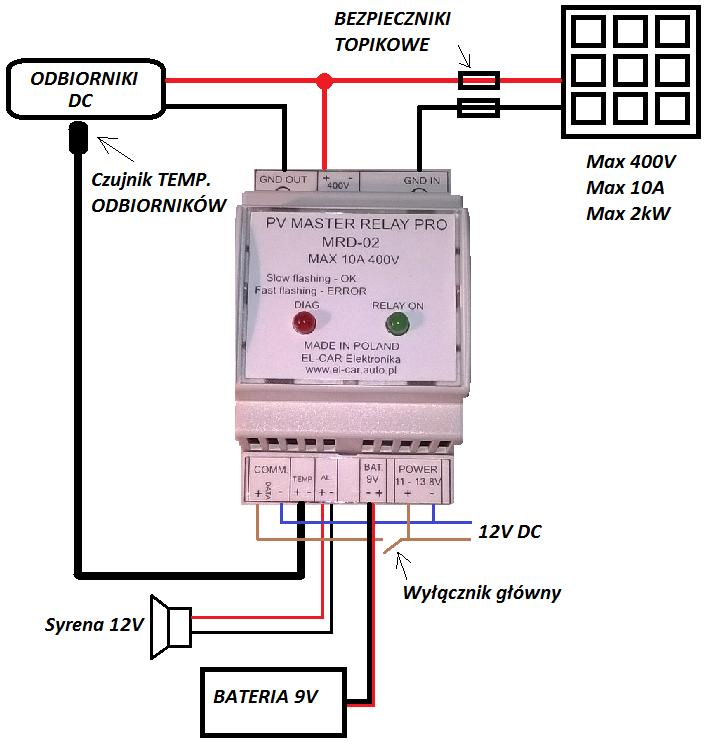

3 3. INSTALCJA I PODŁĄCZENIE Urządzenie do prawidłowej pracy wymaga odpowiedniego podłączenia. Docelowym miejscem montażu jest skrzynka natynkowa wyposażona w szyny TH35 oraz dodatkowe otwory wentylacyjne. Brak otworów może doprowadzić do zbyt dużego nagromadzenia ciepła oraz do okresowych wyłączeń elektrowni. Regulator należy podłączyć jak na rysunku poniżej. UWAGA!!! Instalacja musi posiadać bezpieczniki topikowe na wejściu do rozdzielni, tak aby była możliwość szybkiego odłączenia paneli w razie awarii lub modyfikacji. Bezpieczniki muszą być dostosowane do prądu stałego oraz na prąd odpowiadający prądowi z paneli. UWAGA!!! Baterię należy bezwzględnie zmieniać co 6 miesięcy niezależnie od faktu braku sygnalizacji problemu z baterią. UWAGA!!! Zaleca się okresowe sprawdzanie działania przekaźnika poprzez przeprowadzenie testowego wyłączenia(przynajmniej raz w miesiącu).

4 4. KOMUNIKACJA Urządzenie jest ustawione fabrycznie i nie wymaga konfiguracji. Aby w prosty sposób załączyć przekaźnik wystarczy podać napięcie w przedziale 4,5 13V na styki + i wejścia COMM. Przekaźnik można sterować oraz odczytywać parametry pracy poprzez dołączenie konwertera usb-rs232 TTL (5V). Należy połączyć RX x TX konwertera oraz podłączyć do pinu DATA gniazda COMM do poprawnej pracy konieczne jest również połączenie masy konwertera oraz należy podać 5 V jako zasilanie (z konwertera). Komunikacja odbywa się w trybie ASCII, do sterowania wystarczy wysłać jedną z kilku komend. Komendy składają się z jednego znaku ASCII. Poniżej opis komend: ASCII DEC HEX 'a' 97 0x61 - komenda zwraca ramkę z wszystkimi parametrami 'b' 98 0x62 - wyłączenie przekaźnika 'c' 99 0x63 - włączenie przekaźnika o ile nie ma błędów 'I' 73 0x49 wysyłane są informację o nazwie oraz wersji firmware. Ramka z parametrami zawiera: ;1;120,95;2;23;56;34;0; (dalej nie analizujemy), (cała ramka są to znaki w ASCII). Oznacza to kolejno: przekaźnik załączony, napięcie zasilania 12,0 V, napięcie baterii 9,5V, napięcie z paneli 223V, prąd z paneli 5,6 A, temperatura 34 stopnie C, brak błędów. Kody błędów: 0 Brak błędów. 1 Brak zasilania 12V (krótkie, długie sygnał akustyczne). 2 Błąd baterii (napięcie powyżej 10,5 lub poniżej 8,5V), gdy brak baterii napięcie będzie powyżej 10,5V. (3 x krótkie sygnały akustyczne) 3 Za wysoka temperatura (przekroczona została temperatura 70 stopni C). (2x długie sygnały akustyczne). 4 Awaria elementu przekaźnika SSR (błąd krytyczny, dalsza praca jest niemożliwa, należy odesłać przekaźnik do serwisu). 5 Nastąpiło zapalenie łuku elektrycznego przekaźnika elektromagnetycznego (błąd krytyczny, dalsza praca jest niemożliwa, należy odesłać przekaźnik do serwisu). UWAGA!!! Pojawienie się błędu 4 lub 5 powoduje, że uruchomiony jest alarm ciągły i dalsza praca jest niemożliwa, nawet po ponownym włączeniu.

5 5. DANE TECHNICZNE Napięcie zasilania 11 V do 13,8 V Napięcie paneli do 400V DC Prąd paneli Do 10A Maksymalna moc paneli 2kW Pobór prądu z 12V 30mA(wyłączony), 150mA (włączony) Maksymalne napięcie na stykach sterujących Od 4,5V 12V DC Temperatura zadziałania zabezpieczania 70 stopni C Czas włączenia / wyłączenia Ok 300ms. 6. WARUNKI GWARANCJI Firma EL-CAR Elektronika udziela 24 miesięcznej gwarancji na przekaźnik MRD02. Gwarancja nie pokrywa uszkodzeń powstałych z powodu niewłaściwego użytkowania, zużycia lub nieautoryzowanych zmian. Jeżeli produkt nie działa zgodnie z instrukcją, będzie naprawiony lub wymieniony w ciągu 14 dni roboczych na pełnosprawny pod warunkiem dostarczenia urządzenia do firmy EL-CAR Elektronika z opłaconym transportem i ubezpieczeniem. Firma EL-CAR Elektronika nie ponosi odpowiedzialności za uszkodzenia powstałe z niewłaściwego użytkowania produktu lub na skutek wypadków losowych jak np: wyładowania atmosferyczne, powódź, pożar itp. Firma EL-CAR Elektronika może w szczególnych przypadkach cofnąć wszystkie gwarancje, w sytuacji stwierdzenia braku przestrzegania instrukcji obsługi i nie akceptowania warunków gwarancji przez użytkownika. Gwarancja obowiązuje TYLKO na terenie Polski. Symbol CE na urządzeniu oznacza zgodność urządzenia z dyrektywą kompatybilności elektromagnetycznej EMC 2004/108/WE (Electromagnetic Compatibility Directive). Znak ten na urządzeniu informuje o zakazie umieszczania zużytego urządzenia łącznie z innymi odpadami. Sprzęt należy przekazać do wyznaczonych punktów zajmujących się utylizacją. (Zgodnie z Ustawą o zużytym sprzęcie elektronicznym z dnia 29 lipca 2005)
