1 Instrukcja obsługi Konwerter PROFIUS-DP() na Światłowód Wielomodowy Copyright CEL-MR sp.j. 1 io_ada-7040bp_v1.03

2 Spis treści 1.INFORMCJE OGÓLNE INFORMCJE GWRNCYJNE OGÓLNE WRUNKI EZPIECZNEGO UŻYTKOWNI OZNCZENIE CE OCHRON ŚRODOWISK SERWIS I KONSERWCJ ZWRTOŚĆ OPKOWNI INFORMCJE O PRODUKCIE WŁŚCIWOŚCI OPIS IZOLCJ INSTLCJ MONTŻ PODŁĄCZENIE DO MGISTRLI PROFIUS-DP() TERMINOWNIE I POLRYZCJ MGISTRLI PROFIUS-DP() PODŁĄCZENIE MGISTRLI ŚWITŁOWODOWEJ PODŁĄCZENIE ZSILNI KONFIGURCJ USTWIENI TRYU PRCY USTWIENI FRYCZNE URUCHOMIENIE OPIS DIOD SYGNLIZCYJNYCH WERSJE WYKONNI DNE TECHNICZNE

3 1.INFORMCJE OGÓLNE Dziękujemy Państwu za zamówienie produktu Firmy CEL-MR. Produkt ten został gruntownie sprawdzony, przetestowany i jest objęty dwuletnią gwarancją na części i działanie. Jeżeli wynikną jakieś problemy lub pytania podczas instalacji lub używania tego produktu, prosimy o niezwłoczny kontakt z Informacją Techniczną pod numerem INFORMCJE GWRNCYJNE Firma CEL-MR udziela dwuletniej gwarancji na konwerter. Gwarancja nie pokrywa uszkodzeń powstałych z niewłaściwego użytkowania, zużycia lub nieautoryzowanych zmian. Jeżeli produkt nie działa zgodnie z instrukcją, będzie naprawiony pod warunkiem dostarczenia urządzenia do Firmy CEL-MR z opłaconym transportem i ubezpieczeniem. Firma CEL-MR pod żadnym warunkiem nie będzie odpowiadać za uszkodzenia wynikłe z niewłaściwego używania produktu czy na skutek przyczyn losowych: wyładowanie atmosferyczne, powódź, pożar itp. Firma CEL-MR nie ponosi żadnej odpowiedzialności za powstałe uszkodzenia i straty w tym: utratę zysków, utratę danych, straty pieniężne wynikłe z użytkowania lub niemożności użytkowania tego produktu. Firma CEL-MR w specyficznych przypadkach cofnie wszystkie gwarancje, przy braku przestrzegania instrukcji obsługi i nie akceptowania warunków gwarancji przez użytkownika. 1.2.OGÓLNE WRUNKI EZPIECZNEGO UŻYTKOWNI Urządzenie należy montować w miejscu bezpiecznym i stabilnym (np. szafka elektroinstalacyjna), kabel zasilający powinien być tak ułożony, aby nie był narażony na deptanie, zaczepianie lub wyrywanie z obwodu zasilającego. Nie wolno stawiać urządzenia na mokrej powierzchni. Nie należy podłączać urządzenia do nieokreślonych źródeł zasilania, Nie należy uszkadzać lub zgniatać przewodów zasilających. Nie należy wykonywać podłączeń mokrymi rękami. Nie wolno przerabiać, otwierać albo dziurawić obudowy urządzenia! Nie wolno zanurzać urządzenia w wodzie ani żadnym innym płynie. Nie stawiać na urządzeniu źródeł otwartego ognia : świece, lampki oliwne itp. Całkowite wyłączenie z sieci zasilającej następuje dopiero po odłączeniu napięcia w obwodzie zasilającym. Nie należy przeprowadzać montażu lub demontażu urządzenia jeżeli jest włączone. Może to doprowadzić do zwarcia elektrycznego i uszkodzenia urządzenia. Urządzenie nie może być użyte do zastosowań,od których zależy życie i zdrowie ludzkie (np. medyczne). UWG!!! Urządzenie wyposażone w nadajnik laserowy. Promieniowanie emitowane przez nadajnik laserowy jest szkodliwe dla wzroku! Pod żadnym pozorem nie należy patrzeć na nieosłonięte gniazdo, do którego nie jest dołączone złącze światłowodowe. Producent nie odpowiada za używanie urządzenia niezgodnie z instrukcją obsługi. Instrukcja obsługi jest integralną częścią urządzenia i wraz z nim jest przekazywana użytkownikom. 1.3.OZNCZENIE CE Symbol CE na urządzeniu firmy CEL-MR oznacza zgodność urządzenia z dyrektywą kompatybilności elektromagnetycznej EMC 2014/30/WE (Electromagnetic Compatibility Directive). Deklaracja zgodności jest dostępna przez kontakt z Serwisem Technicznym pod adresem serwis@cel-mar.pl lub telefonicznie pod numerem OCHRON ŚRODOWISK Znak ten na urządzeniu informuje o zakazie umieszczania zużytego urządzenia łącznie z innymi odpadami. Sprzęt należy przekazać do wyznaczonych punktów zajmujących się utylizacją. (Zgodnie z Ustawą o zużytym sprzęcie elektronicznym z dnia 29 lipca 2005) 1.5.SERWIS I KONSERWCJ Konwerter nie wymaga okresowej konserwacji. Informacja techniczna pod numerem: w godzinach od poniedziałku do piątku 1.6.ZWRTOŚĆ OPKOWNI Konwerter dostarczany jest z: instrukcją obsługi. 2.INFORMCJE O PRODUKCIE 2.1.WŁŚCIWOŚCI Konwersja Światłowód na PROFIUS-DP (), Połączenie światłowodowe przez dwa złącza światłowodowe typu: ST * nadajnik i odbiornik dla długości fali optycznej 820nm (792nm - 865nm). Linia światłowodowa: dwa włókna światłowodowe wielomodowe (multimode) typu 50/125 mm lub 62,5/125 mm,100/140mm, 200mm HCS, Sygnalizacja transmisji danych przez interfejs : RX odbiór, TX- nadawanie, Prędkość transmisji danych do 1.5Mbps, Zasilanie zewnętrzne od 10 do 48 VDC stabilizowane, Izolacja galwaniczna między interfejsem PROFIUS-DP() i światłowodem a zasilaniem 3kV DC, 3

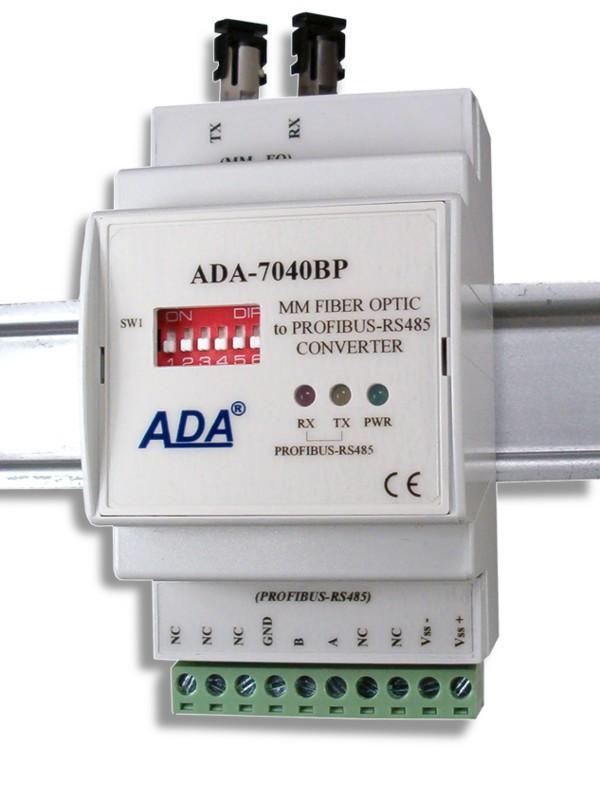

4 Przyłączenie interfejsu PROFIUS-DP() i zasilania przez złącza śrubowe, Wbudowane zabezpieczenie przed odwrotnym podłączeniem zasilania, Wbudowane zabezpieczenie przeciwprzepięciowe na liniach magistrali PROFIUS-DP(), Obudowa zgodna ze standardem DIN do montażu w typowych szafkach elektroinstalacyjnych, Obudowa przystosowana do montażu na szynie zgodnej ze standardem DIN35 / TS35, Wymiary obrysu obudowy (SZ x W x G) 53mm x 90mm x 62mm, 2.2.OPIS Światłowodowy konwerter jest urządzeniem służącym do łączenia urządzeń wyposażonych w interfejs PROFIUS- DP() bez ingerencji w format przesyłanych danych. Użycie światłowodów zapewnia całkowitą izolację pomiędzy łączonymi urządzeniami oraz odporność na zakłócenia występujące na drodze przesyłowej. Połączenie światłowodowe realizowane jest linią składającą się z dwóch włókien światłowodu wielomodowego, jedno włókno dla sygnału Tx i jedno dla Rx. Użycie dwóch takich konwerterów może posłużyć do komunikacji urządzeń znacznie oddalonych od siebie np. modułów we/wy, sterowników,itp. jest wyposażony w listwę zacisków śrubowych dla połączeń magistrali PROFIUS-DP() i zasilania. wspiera transmisję danych z prędkością do 1.5Mbps przez parę skrętek podłączanych do zacisków śrubowych. Urządzenie do swego działania wykorzystuje linie, - wyprowadzane na listwę zaciskową. Do magistrali PROFIUS-DP() zbudowanej na można podłączyć do 32 urządzeń. Ochronę przeciwprzepięciową na każdej linii wykonano na bazie diod przeciwprzepięciowych i bezpieczników. Światłowód Wielomodowy 17mm TX (MM-FO) RX SW1 ON MM FIER OPTIC to PROFIUS- CONVERTER 90mm RX TX PWR PROFIUS- (PROFIUS-) VDC NC NC NC NC NC V - V + 10mm PROFIUS- ZSILNIE VDC 62mm 53mm Rys 1. Widok 2.3.IZOLCJ W konwerterze izolacja galwaniczna wykonywana jest pomiędzy obwodem zasilania a interfejsami komunikacyjnymi i światłowodowym, jako 3kV DC. 4

5 IZOLCJ TRÓJDROŻN FO PROFIUS DP ZSILNIE Rys 2. Struktura izolacji w 3.INSTLCJ Ten rozdział pokaże Państwu jak poprawnie podłączyć do magistrali PROFIUS-DP(), światłowodu oraz zasilania. W celu minimalizacji wpływu zakłóceń z otoczenia zaleca się : -stosowanie w instalacji kabli ekranowanych typu, których ekran można podłączyć do uziemienia, -układać kable sygnałowe w odległości nie mniejszej niż 25 cm od kabli zasilających, -do zasilania konwerterów stosować kabel o odpowiednim przekroju ze względu na spadki napięcia, -stosować filtry przeciwzakłóceniowe do zasilania konwerterów, -nie zasilać konwerterów z obwodu zasilania urządzenia generującego duże zakłócenia impulsowe np. przekaźniki,styczniki,falowniki. 3.1.MONTŻ Obudowa konwertera jest przystosowana do montażu na listwie TS-35 (DIN35). W celu zamontowania na listwie należy konwerter górną częścią obudowy zawiesić zaczepami na listwie TS-35 następnie docisnąć do listwy dolną część obudowy aż do usłyszenia charakterystycznego dźwięku kilk gdy dolny zaczep zaczepi obudowę na listwie. 3.2.PODŁĄCZENIE DO MGISTRLI PROFIUS-DP() Interfejs PROFIUS-DP() w konwerterze dostępny jest na listwie z zaciskami śrubowymi opisanymi następująco:,,. Na poniższym rysunku przedstawiono przykładowe podłączenie do magistrali PROFIUS-DP(). Włókna światłowodowe wielomodowe (multimode) typu : 50/125um, 62,5/125 um, 100/140um, 200umHCS, plastik POF/1mm, FO TX RX Rt Vss+ Vss- Vss- Vss+ Zasilacz Urządzenia z interfejsem PROFIUS- Rys 3. Przykładowe podłączenie urządzeń z interfejsem PROFIUS-DP() do konwertera TERMINOWNIE I POLRYZCJ MGISTRLI PROFIUS-DP(). Zastosowanie rezystancji końcowej (terminatora) Rt = 220 W pozwala na zmniejszenie wpływu odbić w liniach długich i przy dużej szybkości transmisji. Dla prędkości poniżej 9600d rezystor nie jest potrzebny. Dla odległości powyżej 1000m i 9600d lub 700m i prędkości 19200d rezystor może być niezbędny jeżeli wystąpią problemy z poprawnością transmisji. Rezystor końcowy (terminujący) Rt w podłączamy przestawiają sekcję 4 przełącznika SW1 na ON. W celu podłączenia polaryzatorów 390 W magistrali PROFIUS-DP() należy przestawić sekcję 5 i 6 przełącznika SW1 na ON (patrz p.ustwieni TRYU PRCY). 3.3.PODŁĄCZENIE MGISTRLI ŚWITŁOWODOWEJ Włókna światłowodowe wielomodowe (multimode) zakończone złączami ST podłączamy do konwertera w odpowiadające im złącza typu ST w sposób przedstawiony na Rys.4. Podłączając kable światłowodowe należy być ostrożnym i uważać aby ich nie uszkodzić lub zabrudzić. Jeżeli konieczne jest prowadzenie kabli pod kątem należy utworzyć odpowiednie łuki. 5

6 Rt Urządzenia z interfejsem PROFIUS- Rt FO TX RX Vss+ Vss- Vss- Vss+ Zasilacz Włókna światłowodowe wielomodowe (multimode) typu : 50/125um, 62,5/125 um, 100/140um, 200umHCS, plastik POF/1mm, FO TX RX Rt Vss+ Vss- Vss- Vss+ Zasilacz Rys 4. Przykładowe podłączenie konwerterów linią światłowodową 3.4.PODŁĄCZENIE ZSILNI W celu podłączenia zasilania do konwertera należy zaopatrzyć się w zasilacz stabilizowany o napięciu wyjściowym od 10VDC do 48VDC o mocy minimalnej 2W, np. DR Długość kabla zasilającego od zasilacza do urządzenia nie powinna przekroczyć 3 m. Podłączyć biegun dodatni (+) zasilacza do zacisku V+, a ujemny (-) do V- na listwie zaciskowej konwertera. D- 7040P posiada zabezpieczenie przed odwrotnym podłączeniem napięcia zasilającego. Rt 6

7 Jeżeli po podłączeniu zasilania na panelu frontowym nie świeci się zielona dioda oznaczona jako PWR należy sprawdzić prawidłowość podłączenia zasilania (polaryzację). 4.KONFIGURCJ Do ustawiania polaryzacji magistrali oraz podłączenia terminatora w konwerterze służy sześciosekcyjny przełącznik SW1. Przełącznik SW1 umieszczony jest na panelu przednim konwertera (Rys.1). Odpowiednich przestawień sekcji przełącznika SW1, dokonujemy za pomocą małego, płaskiego wkrętaka. 4.1.USTWIENI TRYU PRCY Ustawienia sekcji przełącznika SW1 w konwertera przedstawione są w Tabeli 1 (poniżej). Jeżeli macie Państwo dodatkowe pytania, prosimy o kontakt z pomocą techniczną: Tabela 1. Ustawienie trybu pracy RS422 lub. Sekcje przełącznika SW1 Opis Uwaga SW1-1 SW1-2 ON -Prędkości transmisji < 500kbps OFF - Prędkości transmisji > 500kbps Nie używany SW1-3 SW1-4 SW1-5 SW1-6 Nie używany ON -Podłączenie rezystora terminującego Rt do zacisków, OFF -Odłączenie rezystora terminującego Rt do zacisków, ON -Podłączenie rezystora polaryzującego zacisk OFF -Odłączenie rezystora polaryzującego zacisk ON -Podłączenie rezystora polaryzującego zacisk OFF -Odłączenie rezystora polaryzującego zacisk W celu poprawnej pracy konwertera sekcje SW1-5 i SW1-6 muszą być ustawione tak samo W celu poprawnej pracy konwertera sekcje SW1-5 i SW1-6 muszą być ustawione tak samo 4.2.USTWIENI FRYCZNE Konwerter podczas produkcji konfigurowany jest do pracy w trybie jak w tabeli poniżej. Tabela 2. SW1-1 SW1-2 SW1-3 SW1-4 SW1-5 SW1-6 Prędkości transmisji < 500kbps ON OFF OFF OFF OFF OFF Nie używany 5.URUCHOMIENIE Nie używany Rezystor terminujący Rt odłączony do zacisków, Nie podłączony rezystor Nie podłączony rezystor polaryzujący do zacisku polaryzujący do zacisku Po poprawnym wykonaniu instalacji według powyższych punktów możemy załączyć zasilanie. Przy prawidłowym podłączeniu powinna zaświecić się zielona dioda PWR na frontowym panelu konwertera. Jeżeli dioda nie świeci należy sprawdzić polaryzację podłączonego zasilania. Podczas poprawnej transmisji danych przez konwerter powinny mrugać diody LED oznaczone jako Tx, Rx. 5.1.OPIS DIOD SYGNLIZCYJNYCH Opis działania diod sygnalizacyjnych przedstawiono poniżej: LED PWR RX TX Opis sygnalizacja obecności zasilania konwertera sygnalizacja odbioru danych przez konwertera z portu sygnalizacja transmisji danych z konwertera przez port UWG!!! PRZY PRĘDKOŚCICH POWYŻEJ PS DIODY LED ĘDĄ SŁIEJ ŚWIECIĆ PODCZS PRZESYŁNI DNYCH 6.WERSJE WYKONNI - - Wersja elektroniki: Podstawowa 1 Wykonanie specjalne 2 Typ złącz Światłowodu: Przykład zamówienia: Symbol produktu: podstawowa wersja elektroniki, 1 złącze światłowodowe ST 850nm MM ST 850nm MM 1 7

8 Długość linii 7.DNE TECHNICZNE DNE TECHNICZNE Parametry Transmisji Światłowód wielomodowy Typu ST * -nadajnik i odbiornik dla długości fali optycznej od 792nm do 865nm, -do 2000m dla włókna typu 50/125 mm, budżet optyczny łącza Tx/Rx 9,6[d] -do 2500m dla włókna typu 62,5/125 mm budżet optyczny łącza Tx/Rx 15[d] -do 2000m dla włókna typu 100/140 mm budżet optyczny łącza Tx/Rx 15[d] -do 1500m dla włókna typu 200 mm HCS PROFIUS-DP() śrubowe, maksymalny przekrój przewodu 2,5mm m dla prędkości 9.6, 19.2, 45.45, kbit/s 1000m dla kbit/s 400m dla 500 kbit/s 200m dla 1.5 Mbit/s Maksymalna liczba podłączonych urządzeń 1 32 Linia transmisyjna Dwa włókna światłowodowe wielomodowe (multimode): - Złącza ST-850 włókna typu 50/125 mm,62,5/125 mm, 100/140mm, 200mm HCS. Zgodność ze Standardami IEC Maksymalna prędkość transmisji danych Typ transmisji Sygnalizacja optyczna Napięcie zasilania Przewód zasilający Moc pobierana Zabezpieczenie przed odwrotną polaryzacją zasilania Izolacja galwaniczna Optoizolacja Kompatybilność elektromagnetyczna Wymagania bezpieczeństwa Środowisko Ekranowany kabel typy o parametrach: Impedancja W Pojemność <30pF/m Rezystancja <=110 W/km Średnica drutu >0.64mm Przekrój drutu >0.34mm2 Do 1.5 Mbps, prędkość zależna od długości magistrali PROFIUS-DP() synchroniczny, full duplex lub half duplex. zieloną diodą PWR zasilanie, czerwona dioda RX - odbiór danych od strony PROFIUS-DP(), żółta dioda TX - transmisja danych przez interfejs PROFIUS-DP(). Parametry Elektryczne V DC Zalecana długość przewodu zasilającego do 3m < 3W Tak Między obwodem zasilania a torem sygnałowym FO i RS-485 na poziomie 3kV DC. 3kV DC - pomiędzy torem sygnałowym FO a Odporność na zakłócenia według normy PN-EN Emisja zakłóceń według normy PN-EN Według normy PN-EN Handlowe i lekko uprzemysłowione. Parametry Środowiskowe Temperatura pracy -30 C 60 C Wilgotność względna powietrza 0 95% - bez kondensacji Temperatura przechowywania C Wymiary Materiał Stopień ochrony obudowy Stopień ochrony zacisków Masa Wykonanie wg. Standardu Położenie podczas pracy Sposób montowania * ST jest znakiem handlowym firmy T&T. Dowolne. Obudowa 52,8 x 90 x 62 mm, S/PC IP40 P20 0,10 kg DIN EN50022, DIN EN43880 Na szynie zgodnej ze standardem DIN35 / TS35. 8

9 9

10 10
