1 Wysokowydajny kontroler ścian wizyjnych Niezawodność bez przeszkód Opracowujemy najlepsze na świecie rozwiązania wizyjne 1

2 Spis treści Kontrolery ścian wizyjnych Datapath VSN: statystyki... 4 Zakres sektorów docelowych... 5 Systemy VSN Datapath... 6 Tabela doboru systemu VSN... 8 Elastyczna technologia przechwytywania z myślą o przyszłości... 9 Wbudowane oprogramowanie do wszechstronnego sterowania ścianami wizyjnymi

3 Datapath opracowujemy najlepsze na świecie rozwiązania wizyjne Oferta systemów sterowania ścianami wizyjnymi firmy Datapath zapewniających kompleksowe zarządzanie sygnałem wideo w sterowniach dowolnej wielkości zapewnia skalowalne rozwiązania do wielu zastosowań. 3

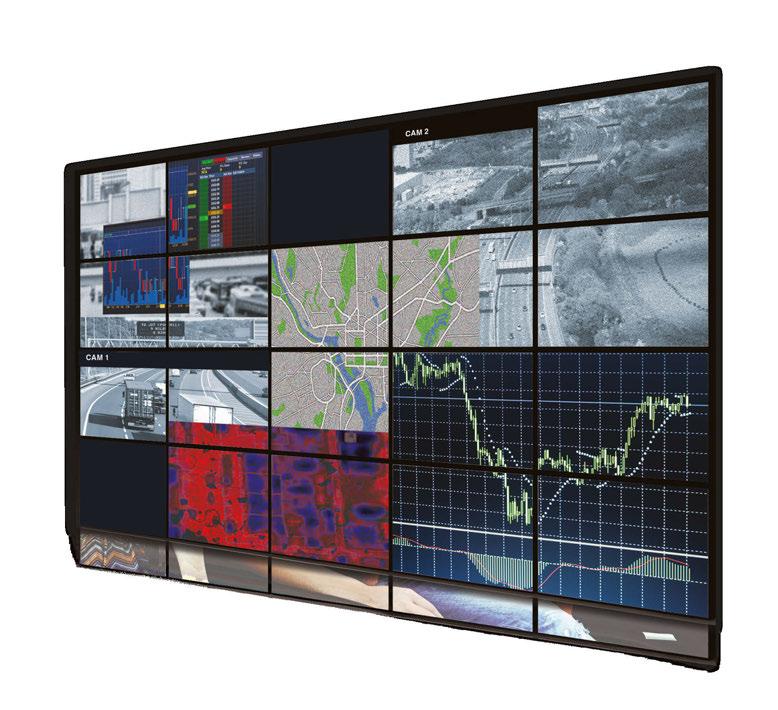

4 Kontrolery ścian wizyjnych Datapath VSN: statystyki Systemy Datapath VSN, obsługujące projekty wymagające małych, średnich lub dużych ścian wizyjnych, powstały do użytku w środowiskach takich jak sale dowodzenia i sterownie, sale operacyjne i kwatery ochrony, biura zarządzania ruchem, instalacje użyteczności publicznej oraz instalacje wojskowe. Elastyczność i skalowalność Systemy Datapath opracowano z myślą o współpracy z najnowszą generacją wiodących na świecie kart graficznych Datapath, kart do przechwytywania wideo Vision oraz kart dekoderów IP SQX. Każdy system można w pełni dostosować do własnych wymagań, korzystając z szerokiej gamy procesorów Intel, a także dowolnej karty Datapath lub innej zgodnej karty PCIe. Oto wybrane cechy: Pełna kontrola z poziomu pojedynczego pulpitu systemu Windows Aktywny dekoder SQX IP Przechwytywanie i wyświetlanie wideo 4K Przechwytywanie i wyświetlanie HDCP 11 L AT P R AC PROJEKTOWYCH NAD PONAD ZREALIZOWANYCH SYSTEMÓW ROZWIĄZANIA WIZUALNE STOSOWANE NA CAŁYM ŚWIECIE Z MOŻLIWOŚCIĄ ROZBUDOWY DO PONAD x48 SPRZEDANYCH KONFIGURACJI K R A J Ó W GNIAZD ROZSZERZEŃ 4

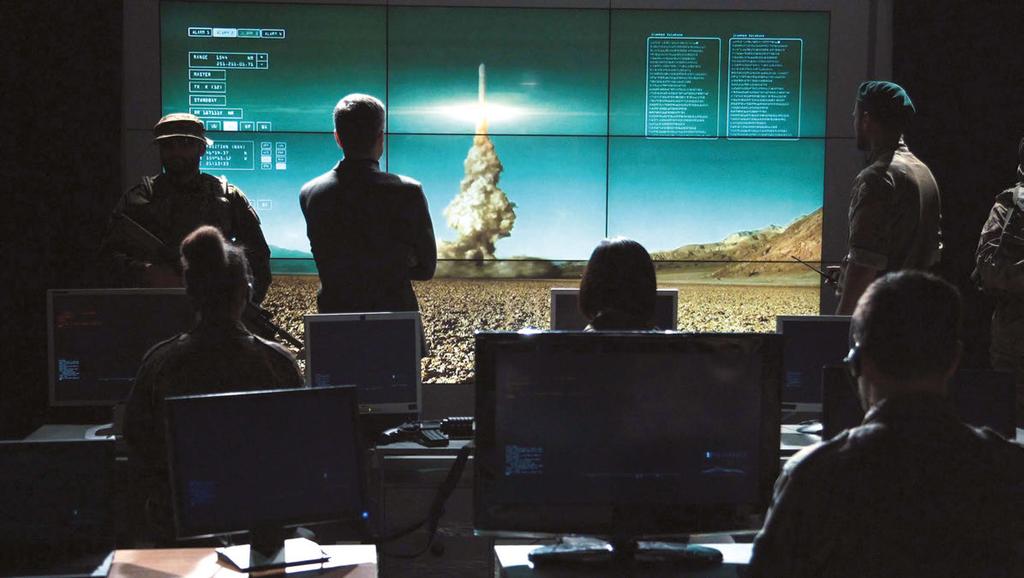

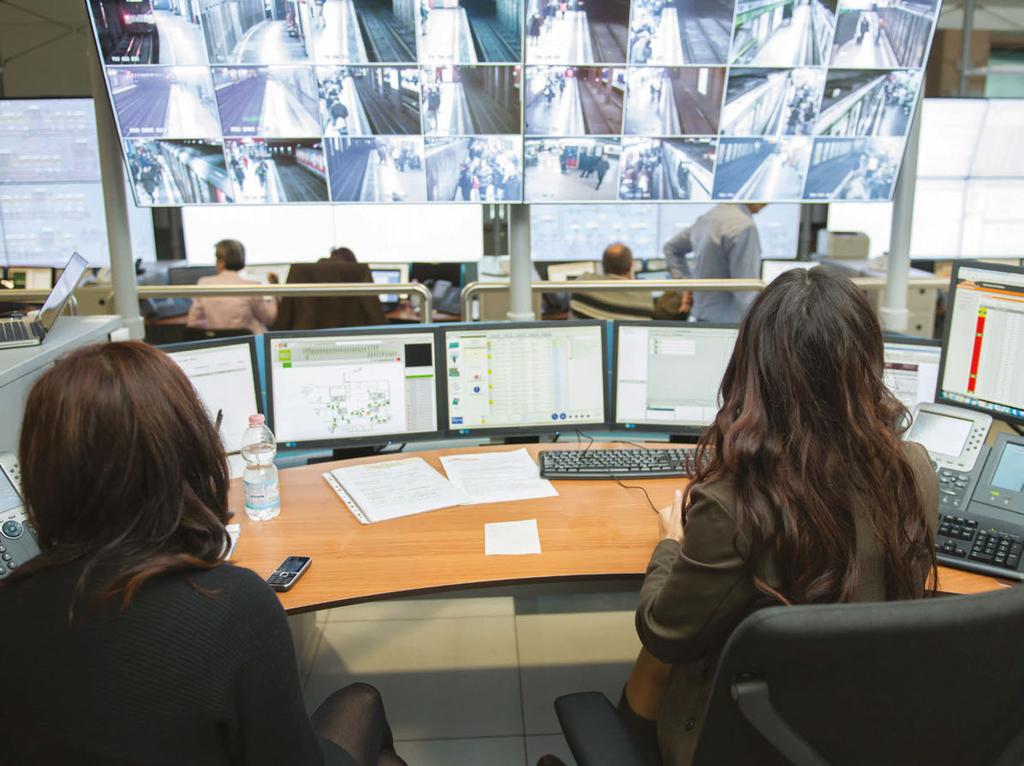

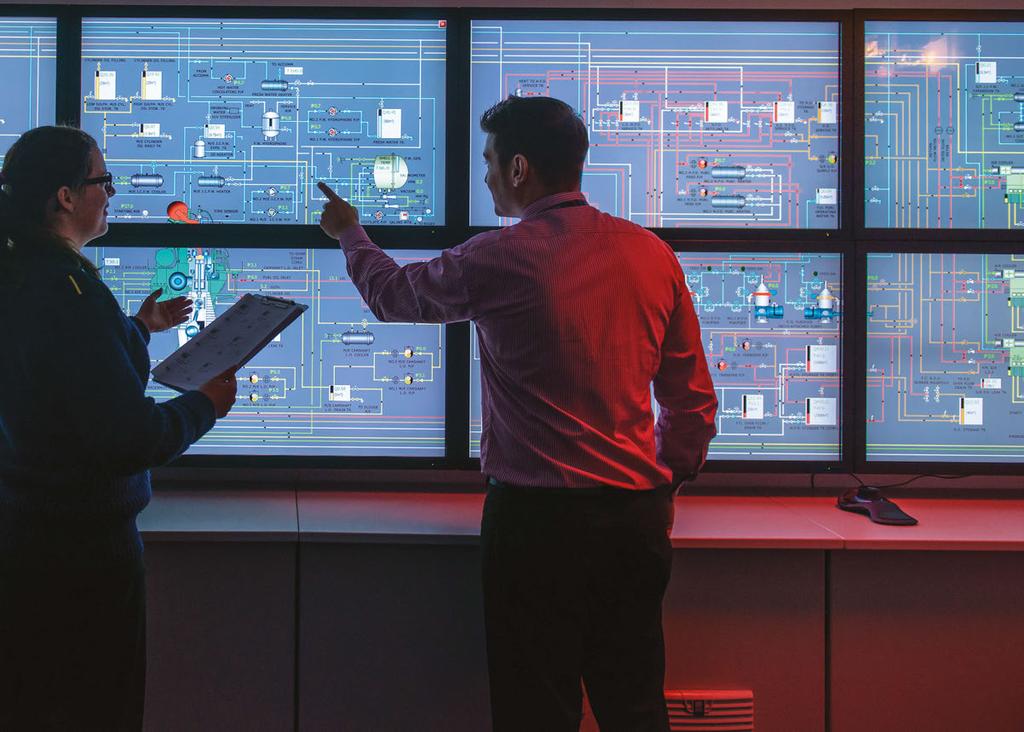

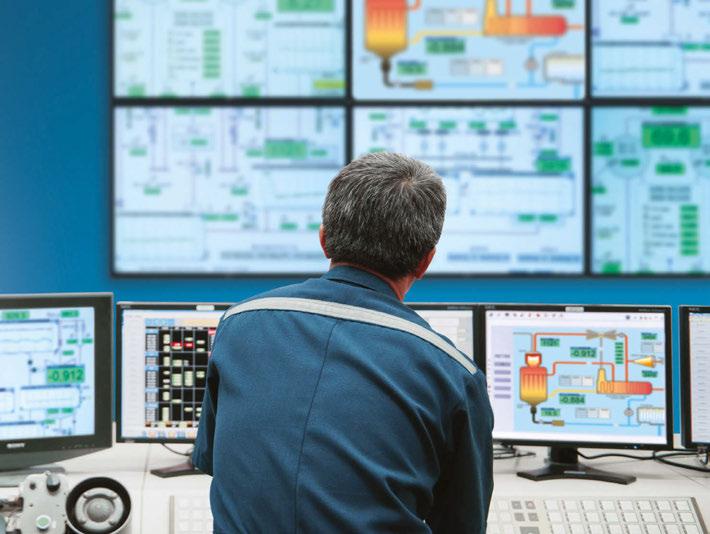

5 Doskonałe rozwiązanie dla różnych branż: Zarządzanie ruchem Obronność Sterowanie procesami Kwatery ochrony Systemy VSN firmy Datapath sprawdzają się doskonale w centrach zarządzania ruchem niezależnie od wielkości sterowni. Do zastosowań w ograniczonej przestrzeni, wymagających niskiego poziomu hałasu, Datapath oferuje kontroler VSNMicro. W przypadku większych centrów sterowania systemy z serii Datapath VSN z 9 lub 11 gniazdami zapewniają wymaganą moc obliczeniową, z możliwością dalszego zwiększania zdolności dzięki modułom rozszerzeń Datapath. Kontrolery VSN firmy Datapath stanowią serce najbardziej niezawodnych na świecie rozwiązań w dziedzinie ścian wizyjnych i są absolutnie konieczne tam, gdzie przesyłanie informacji decydować o życiu lub śmierci. Dzięki procesorom Intel, modułom rozszerzeń i szerokiej gamie kart graficznych Datapath, a także kart przechwytujących Vision i dekodujących SQX IP, systemy Datapath VSN zapewniają moc, niezawodność i elastyczność, która pozwala spełnić nawet najwyższe wymagania. W obliczu niezwykle zróżnicowanych wymagań w dziedzinie przechwytywania systemy VSN firmy Datapath zapewniają niezawodność, elastyczność i skalowalność w zakresie monitorowania i nadzorowania procesów. Stworzone do pracy z kartami graficznymi Datapath, kartami przechwytującymi Vision i dekodującymi SQX IP, bez względu na złożoność zastosowań; systemy sterowania ścianami wizyjnymi Datapath zawsze zapewnią optymalne rozwiązanie. Systemy Datapath VSN są tworzone od podstaw z myślą o niezawodności i idealnie sprawdzają się w miejscach wymagających całodobowego monitorowania. Wszystkie systemy obejmują wydajne, wysokiej jakości komponenty przemysłowe i przechodzą rygorystyczne testy sprawdzające, czy są w stanie sprostać wymaganiom pracy przez całą dobę i 7 dni w tygodniu. A to nie wszystko 5

6 Systemy VSN firmy Datapath W miarę rozwoju technologii firma Datapath pozostaje liderem na rynku dzięki innowacjom. Bieżącą ofertę systemów VSN firmy Datapath ulepszono w stosunku do systemów pierwszej generacji, aby w dalszym ciągu zapewnić klientom czołową pozycję pod względem technologicznym. Systemy VSN drugiej generacji umożliwiają klientom korzystanie z absolutnie najnowocześniejszych technologii dotyczących sterowników, systemów operacyjnych i możliwości graficznych RPSU EXPANSION 6

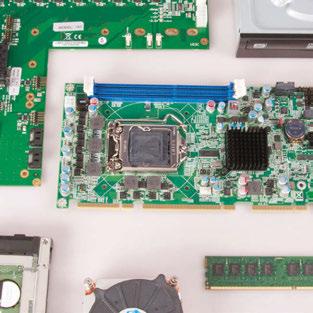

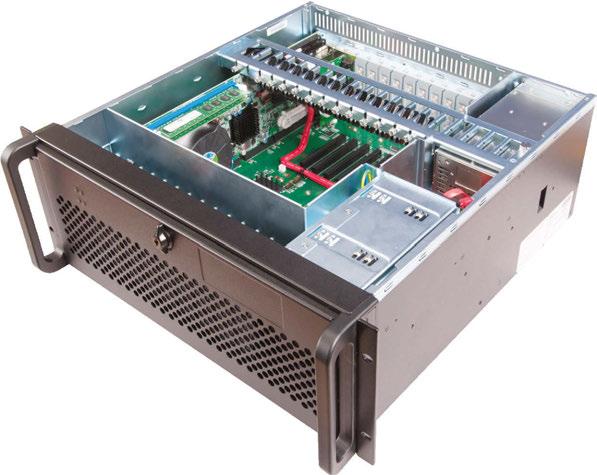

7 Serie VSN 11 i VSN 9 Systemy z serii VSN 11 i VSN 9 firmy Datapath, stworzone z myślą o środowiskach wymagających wysokiej wydajności i niezawodności, zaprojektowano z myślą o zapewnieniu użytkownikom większych zasobów pamięci, najnowszych procesorów i lepszej wydajności. Dzięki ulepszonej konstrukcji systemy mniej rozgrzewają się podczas pracy i pracują ciszej niż poprzednie modele. Systemy Datapath, obejmujące rozwiązania dla dyspozytorni, instalacji wojskowych, systemów logistycznych, bezpieczeństwa i wielu innych zastosowań z dziedziny sterowania i kontroli, przechodzą wszechstronne testy zapewniające niezawodną pracę przez całą dobę i 7 dni w tygodniu. Cechy standardowe: Płyty z 11 i 9 gniazdami Dwa dyski SSD Przynajmniej 16 GB RAM Opcje i ulepszenia: Procesor Intel Core i7 lub E3 Xeon Większa pamięć RAM i dodatkowe dyski Możliwość pełnej rozbudowy VSNMicro 600 VSNMicro 600 zaprojektowano z myślą o miejscach, w których ograniczenia hałasu i przestrzeni uniemożliwiają montaż szaf serwerowych. VSNMicro 600 to w pełni konfigurowalny, niewielki i praktycznie bezgłośny system, z możliwością zastosowania różnych procesorów Intel, dysków twardych i konfiguracji pamięci. Cechy standardowe: Procesor Intel Core i5 Płyta z 6 gniazdami Dysk SSD nawet 480 GB Opcje i ulepszenia: Procesor Intel Core i7 Dwa dyski SSD 16 GB RAM 8 GB RAM 7

8 Tabela wyboru systemów VSN VSN Z SERII 11 VSN Z SERII 9 VSNMICRO Model PŁYTA GŁÓWNA Procesor Intel Core i7 Intel E3 Xeon Intel Dual E5 Xeon Intel Core i7 Intel E3 Xeon Intel Core i5 (dodatkowa opcja ulepszenia do Intel Core i7) Pamięć (standard) 32 GB 32 GB 64 GB 32 GB 32 GB 8 GB Pamięć (maks.) 32 GB 32 GB 128 GB 32 GB 32 GB 16 GB PRZESTRZEŃ DYSKOWA Standard 2 SSD 240 GB 2 SSD 240 GB 2 SSD 240 GB 2 SSD 240 GB 2 SSD 240 GB Ulepszenia opcjonalne 2 SSD 480 GB 2 SSD 480 GB 2 SSD 480 GB 2 SSD 480 GB 2 SSD 480 GB SSD 240 GB lub SSD 480 GB 2 SSD 240 GB lub 2 SSD 480 GB SYSTEM OPERACYJNY Windows 10 LTSB PŁYTA 4 gniazda gniazd Całkowita l. gniazd PCIe Możliwość rozszerzenia X Maks. l. wyjść (HD) ZASILANIE ATX Nd. Nd. Nd. 600 W Nd. 500 W RPSU 800 W 800 W 800 W 600 W 600 W 500 W PORTY ŁĄCZNOŚCI USB USB Ethernet RS-232 WYMIARY Wielkość (dł. wys. szer.) Masa 500 mm 175 mm 482 mm Montaż w standardowym regale 4U kg (masa przesyłki kg) 380 mm 176 mm 250 mm kg (masa przesyłki kg) 8

9 Elastyczna technologia przechwytywania dla przyszłości Datapath oferuje bogaty wybór kart przechwytujących Vision do zastosowania w systemach firmowych. Od kart do przechwytywania 4K aż po niewielkie modele Datapath zawsze znajdzie rozwiązanie, które spełni wszystkie wymagania. Cechy kart Vision firmy Datapath Systemy VSN używane z kartami do przechwytywania Datapath oferują wiele funkcji wydajnościowych w zakresie obrazu: 1. MultiStream Umożliwia niezależne sterowanie wieloma wystąpieniami pojedynczego sygnału. 2. LiveStream Zapewnia rozwiązanie o niskim współczynniku opóźnienia, a zatem krótszy czas między przechwytywaniem a wyświetleniem. 3. Technologia wykrywania trybu Umożliwia automatyczne przechwytywanie różnych typów sygnałów. Aby uzyskać więcej informacji na temat naszej bogatej oferty systemów sterowania ścianą wizyjną, prosimy o kontakt pod numerem +44 (0) lub adresem sales@datapath.co.uk 9

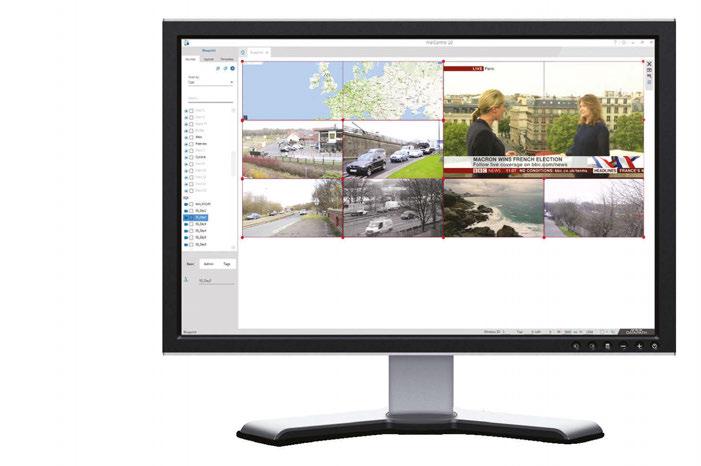

10 Wbudowane oprogramowanie do wszechstronnego sterowania ścianami wizyjnymi Datapath oferuje wiele narzędzi programowych do projektowania, wykonywania i zarządzania kompletnymi konfiguracjami ścian wizyjnych. Niezależnie od tego, czy mamy do czynienia z niewielką ścianą wizyjną w pojedynczej lokalizacji czy z wieloma dużymi ścianami w kilku miejscach, Datapath oferuje wiele aplikacji do zarządzania, wyszukiwania usterek i współpracy przy korzystaniu ze ścian wizyjnych. WallControl 10 Standard Identyfikacja, etykietowanie źródeł różnych mediów i zarządzanie nimi za pomocą szablonów. WallControl 10 to najbardziej intuicyjne oprogramowanie firmy Datapath do sterowania ścianami wizyjnymi. Szablony można tworzyć w ciągu kilku sekund i wykorzystywać do wyznaczania stref na ścianie wizyjnej w celu łatwego umieszczania treści. Szablon można rozmieścić na pojedynczym ekranie, wielu ekranach lub na całej ścianie wizyjnej. Możliwość tworzenia szablonu okna do grupowania wielu elementów zawartości. Dodawanie źródeł łatwiejsze niż kiedykolwiek wcześniej. Każdą ścianę w systemie VSN można wykryć w sieci, a każde źródło w danym układzie oznaczyć etykietami. Poszczególne rodzaje źródeł można szybko przenosić do szablonu metodą przeciągnij i upuść. Można zaznaczyć wiele źródeł jednocześnie, aby w ciągu kilku sekund utworzyć karuzelę wideo. Ulubione pliki graficzne można zapisać w celu łatwego i natychmiastowego przywołania. WallControl 10 umożliwia użytkownikom: Szybkie tworzenie skomplikowanych szablonów Łatwą identyfikację źródeł Przenoszenie źródeł za pomocą funkcji przeciągnij i upuść Umieszczanie dowolnego źródła w wybranym oknie Korzystanie nawet z ośmiu źródeł IP SQX Podgląd ściany w czasie rzeczywistym Tworzenie, zapisywanie i przywoływanie plików układu 10

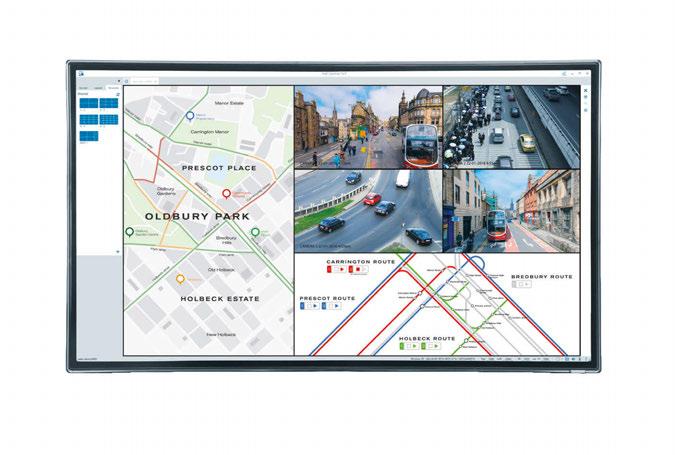

11 WallControl 10 Pro Zarządzanie wieloma ścianami wizyjnymi z przypisanymi uprawnieniami dostępu do zawartości. WallControl 10 Pro obejmuje następujące funkcje dodatkowe w stosunku do WallControl 10 Standard: 1. MultiWall Możliwość podglądu wielu ścian sterowanych pojedynczym systemem VSN lub wieloma systemami na pojedynczym interfejsie WallControl 10 lub na ekranie. Źródła sygnału wejściowego, takie jak karty przechwytujące Vision, dekodujące IP lub media lokalne, są dynamicznie aktualizowane na liście na aktywnej ścianie. Użytkownicy mogą dodawać i usuwać treści według potrzeb. 2. Zarządzanie prawami użytkowników W domenie Windows zarejestrowanym użytkownikom można przydzielać prawa dostępu do każdej ściany. Możliwość nadawania osobom o różnych rolach uprawnień decydujących o zmianach, jakie będą mogły wprowadzać na danej ścianie. 3. Nieograniczona liczba źródeł IP SQX WallControl 10 może obsługiwać tyle źródeł IP SQX, na ile pozwala zainstalowany sprzęt. Quant Wydajna dystrybucja aplikacji za pomocą Quant Efektywne rozwiązania z zakresu sterowania i kontroli są zależne od tego, czy właściwe informacje są dostępne dla właściwych osób we właściwym czasie. Quant jest pakietem oprogramowania, który umożliwia bezpośrednie przesyłanie poszczególnych aplikacji do dużych ścian wizyjnych, pomiędzy stacjami roboczymi oraz ze ściany wizyjnej do ekranów użytkowników, oferując jednocześnie interaktywność KVM. Dostęp do źródeł ścian wizyjnych Stacje robocze w tej samej sieci mogą mieć dostęp do dowolnego źródła fizycznie podłączonego do kontrolera Datapath, zarówno w sterowni, jak i zdalnego. Przesyłanie strumieniowe aplikacji za pomocą KVM Operatorzy mogą dzielić się informacjami, przesyłając strumieniowo swoje okna aplikacji na ekranie do innych operatorów oraz do ścian wizyjnych. Odbiorcy mogą dokonywać zmian w oknach aplikacji strumieniowych, nawet jeśli nie mają oprogramowania aplikacyjnego Zgodność z kontrolerem ściany wizyjnej Quant służy do bezproblemowej współpracy z kontrolerami ścian wizyjnych Datapath. Jest to funkcja dodatkowa oprogramowania do zarządzania ścianami wizyjnymi WallControl
