Diodowa bariera ochronna typu VIBX4x01. ShortGuide

Transkrypt

1 Diodowa bariera ochronna typu VIBX4x01 ShortGuide II (1G) [Ex ia] IIC I (M1) [Ex ia] I ATEX Cert.: FTZU 09 ATEX 0166X

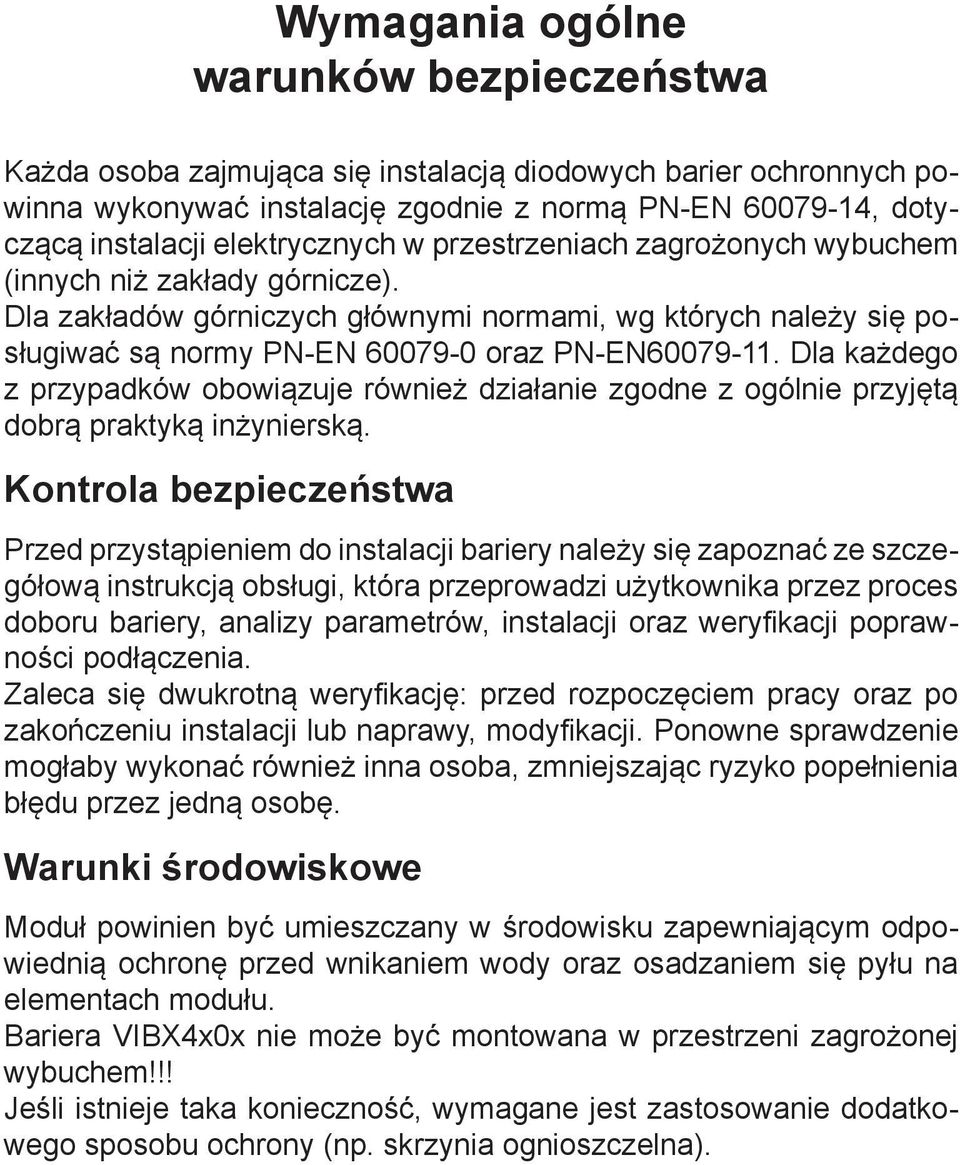

2 Wymagania ogólne warunków bezpieczeństwa Każda osoba zajmująca się instalacją diodowych barier ochronnych powinna wykonywać instalację zgodnie z normą PN-EN , dotyczącą instalacji elektrycznych w przestrzeniach zagrożonych wybuchem (innych niż zakłady górnicze). Dla zakładów górniczych głównymi normami, wg których należy się posługiwać są normy PN-EN oraz PN-EN Dla każdego z przypadków obowiązuje również działanie zgodne z ogólnie przyjętą dobrą praktyką inżynierską. Kontrola bezpieczeństwa Przed przystąpieniem do instalacji bariery należy się zapoznać ze szczegółową instrukcją obsługi, która przeprowadzi użytkownika przez proces doboru bariery, analizy parametrów, instalacji oraz weryfikacji poprawności podłączenia. Zaleca się dwukrotną weryfikację: przed rozpoczęciem pracy oraz po zakończeniu instalacji lub naprawy, modyfikacji. Ponowne sprawdzenie mogłaby wykonać również inna osoba, zmniejszając ryzyko popełnienia błędu przez jedną osobę. Warunki środowiskowe Moduł powinien być umieszczany w środowisku zapewniającym odpowiednią ochronę przed wnikaniem wody oraz osadzaniem się pyłu na elementach modułu. Bariera VIBX4x0x nie może być montowana w przestrzeni zagrożonej wybuchem!!! Jeśli istnieje taka konieczność, wymagane jest zastosowanie dodatkowego sposobu ochrony (np. skrzynia ognioszczelna).

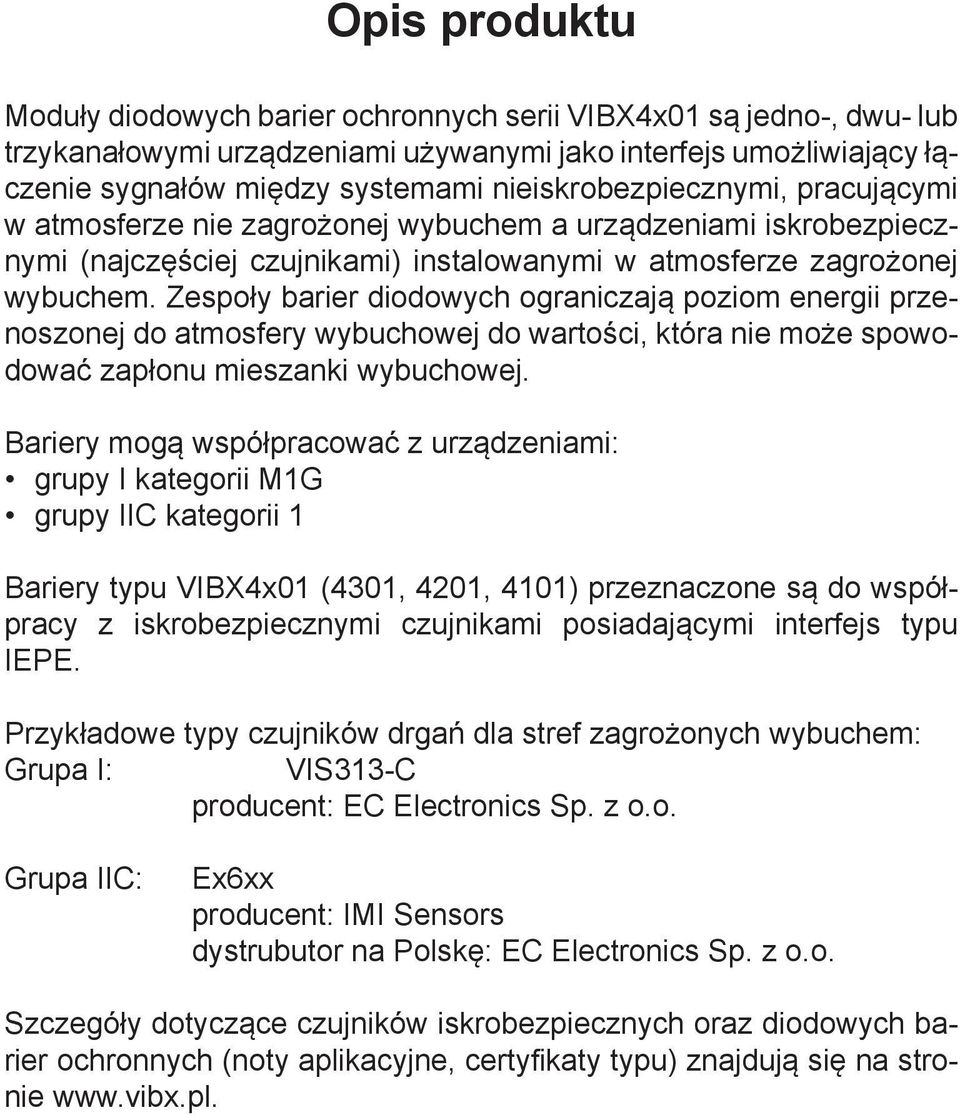

3 Opis produktu Moduły diodowych barier ochronnych serii VIBX4x01 są jedno-, dwu- lub trzykanałowymi urządzeniami używanymi jako interfejs umożliwiający łączenie sygnałów między systemami nieiskrobezpiecznymi, pracującymi w atmosferze nie zagrożonej wybuchem a urządzeniami iskrobezpiecznymi (najczęściej czujnikami) instalowanymi w atmosferze zagrożonej wybuchem. Zespoły barier diodowych ograniczają poziom energii przenoszonej do atmosfery wybuchowej do wartości, która nie może spowodować zapłonu mieszanki wybuchowej. Bariery mogą współpracować z urządzeniami: grupy I kategorii M1G grupy IIC kategorii 1 Bariery typu VIBX4x01 (4301, 4201, 4101) przeznaczone są do współpracy z iskrobezpiecznymi czujnikami posiadającymi interfejs typu IEPE. Przykładowe typy czujników drgań dla stref zagrożonych wybuchem: Grupa I: VIS313-C producent: EC Electronics Sp. z o.o. Grupa IIC: Ex6xx producent: IMI Sensors dystrubutor na Polskę: EC Electronics Sp. z o.o. Szczegóły dotyczące czujników iskrobezpiecznych oraz diodowych barier ochronnych (noty aplikacyjne, certyfikaty typu) znajdują się na stronie

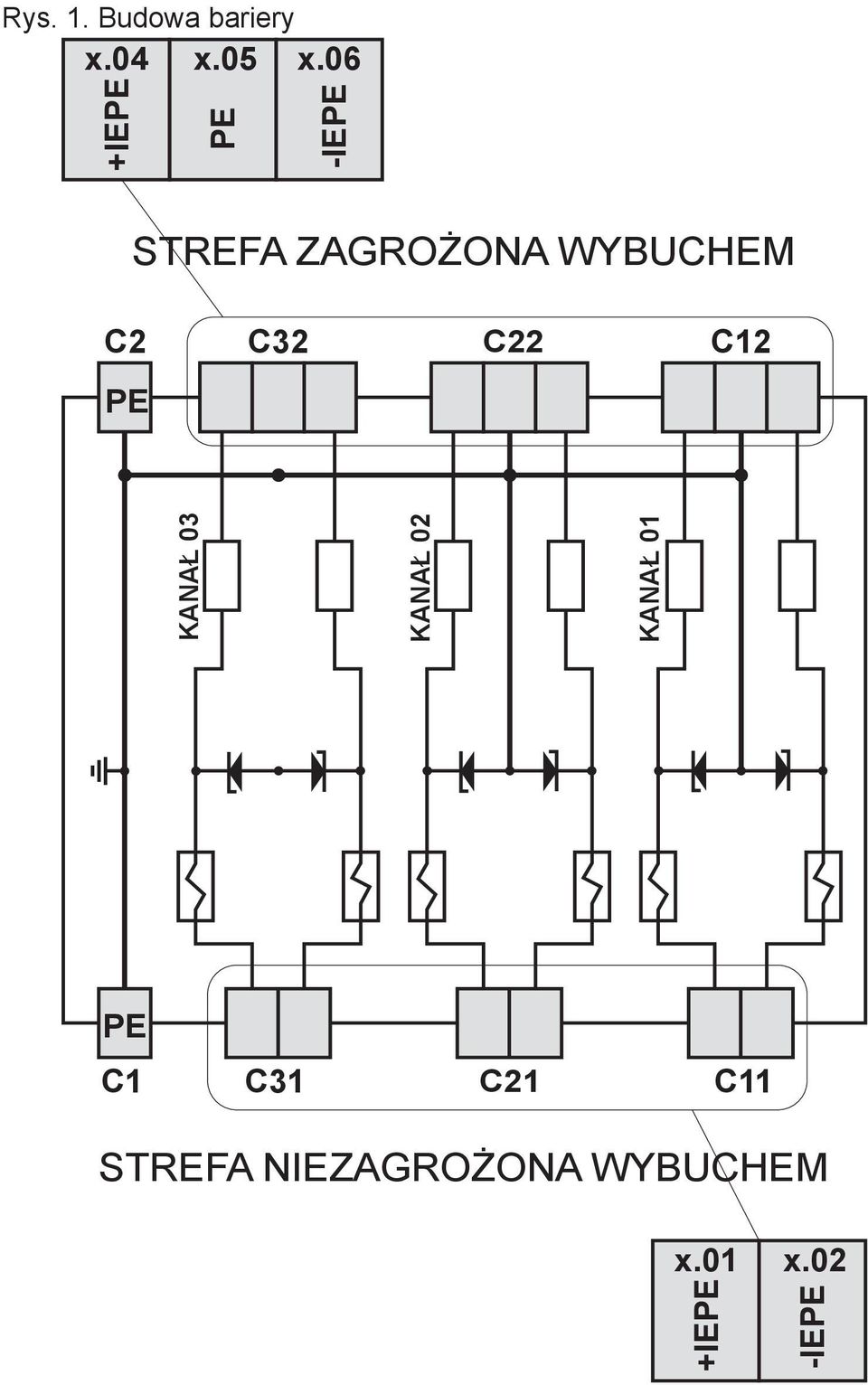

4 Rys. 1. Budowa bariery x.04 x.05 x.06 PE STREFA ZAGROŻONA WYBUCHEM C2 C32 C22 C12 PE KANAŁ 03 KANAŁ 02 KANAŁ 01 PE C1 C31 C21 C11 STREFA NIEZAGROŻONA WYBUCHEM x.01 x.02

5 Rys. 2. Podłączenie bariery - Strefa IIC HAZARDOUS AREA SAFE AREA C2 VIBX4301 C1 POWER SUPPLY SHIELD Um=250VAC Rys. 3. Podłączenie bariery - Strefa I HAZARDOUS AREA SAFE AREA SHIELD C VIBX4301 ATEX I (M2/M1) POWER SUPPLY C Um= 250VAC 1500VAC SEPARATION! W przypadku wykorzystania bariery do pracy w strefie I należy zapewnić odpowiedni stopnień separacji galwanicznej między zasilaniem obwodów iskrobezpiecznych a obwodami nieiskrobezpiecznymi. Nie należy podłączać przewodu uziemiającego.

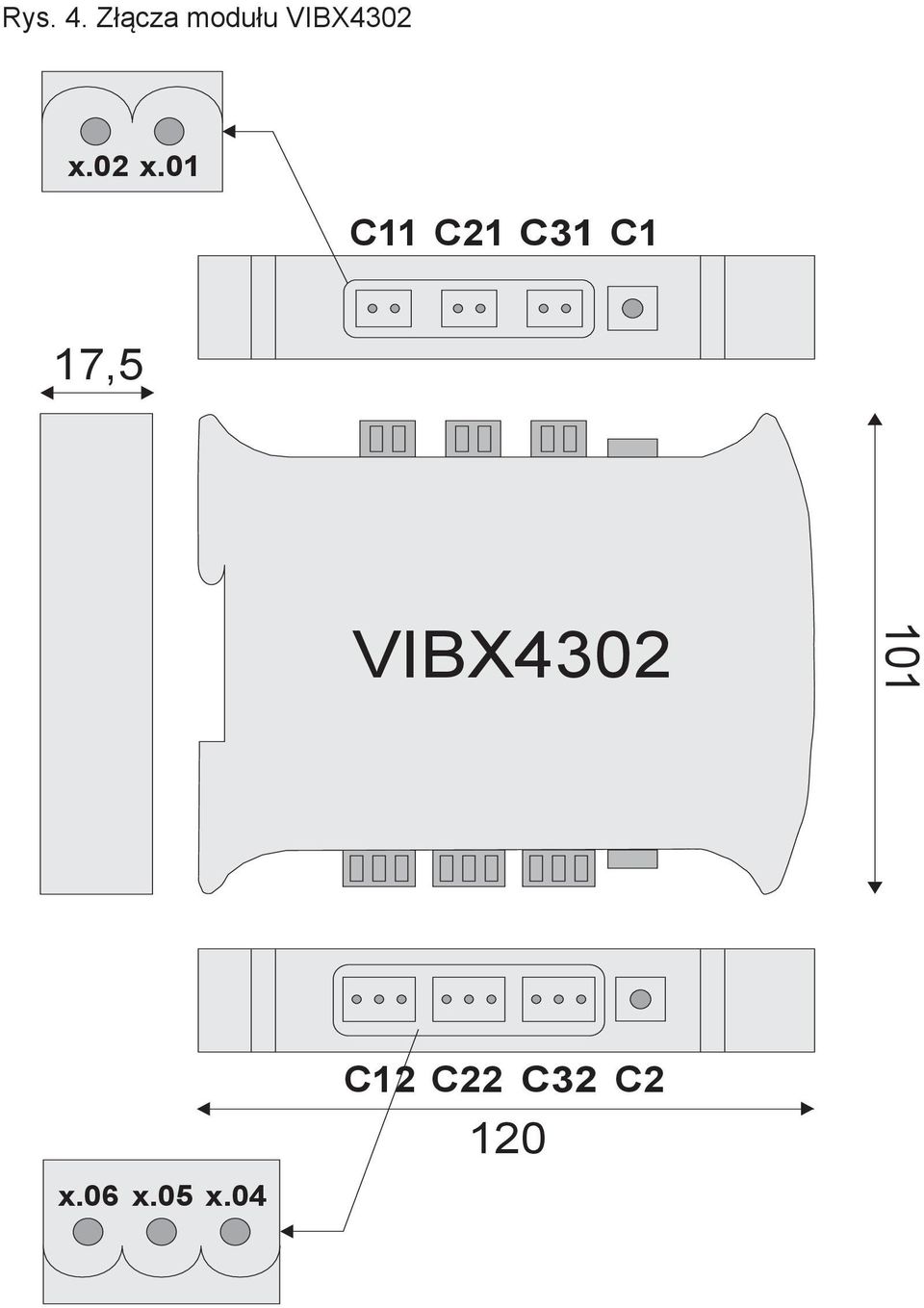

6 Rys. 4. Złącza modułu VIBX4302 x.02 x.01 C11 C21 C31 C1 17,5 VIBX C12 C C32 C2 x.06 x.05 x.04

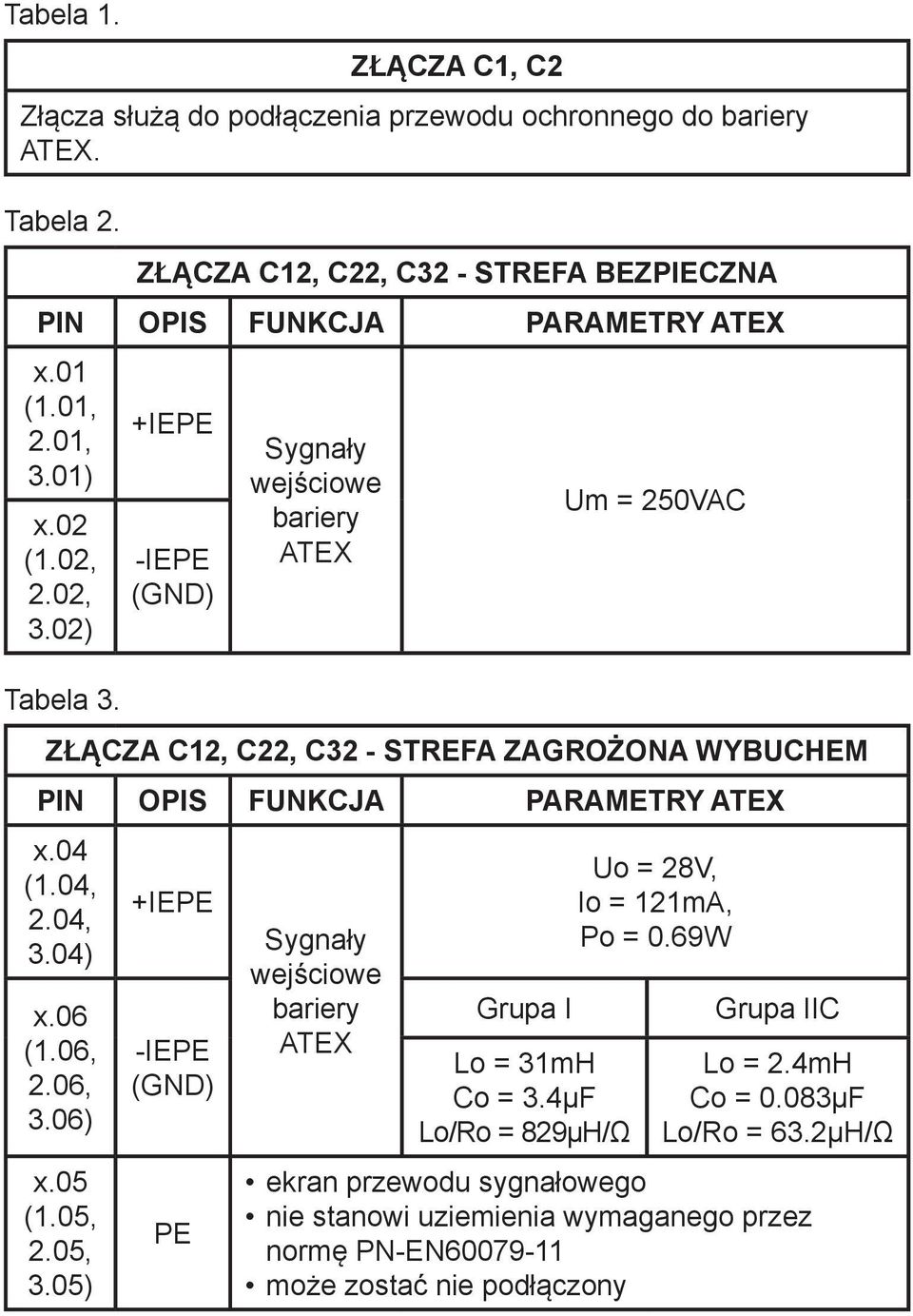

7 Tabela 1. złącza c1, c2 Złącza służą do podłączenia przewodu ochronnego do bariery ATEX. Tabela 2. złącza c12, c22, c32 - strefa bezpieczna pin opis funkcja parametry atex x.01 (1.01, 2.01, 3.01) x.02 (1.02, 2.02, 3.02) Tabela 3. Sygnały wejściowe bariery ATEX Um = 250VAC złącza c12, c22, c32 - strefa zagrożona wybuchem pin opis funkcja parametry atex x.04 (1.04, 2.04, 3.04) x.06 (1.06, 2.06, 3.06) x.05 (1.05, 2.05, 3.05) PE Sygnały wejściowe bariery ATEX Grupa I Lo = 31mH Co = 3.4μF Lo/Ro = 829μH/Ω Uo = 28V, Io = 121mA, Po = 0.69W Grupa IIC Lo = 2.4mH Co = 0.083μF Lo/Ro = 63.2μH/Ω ekran przewodu sygnałowego nie stanowi uziemienia wymaganego przez normę PN-EN może zostać nie podłączony

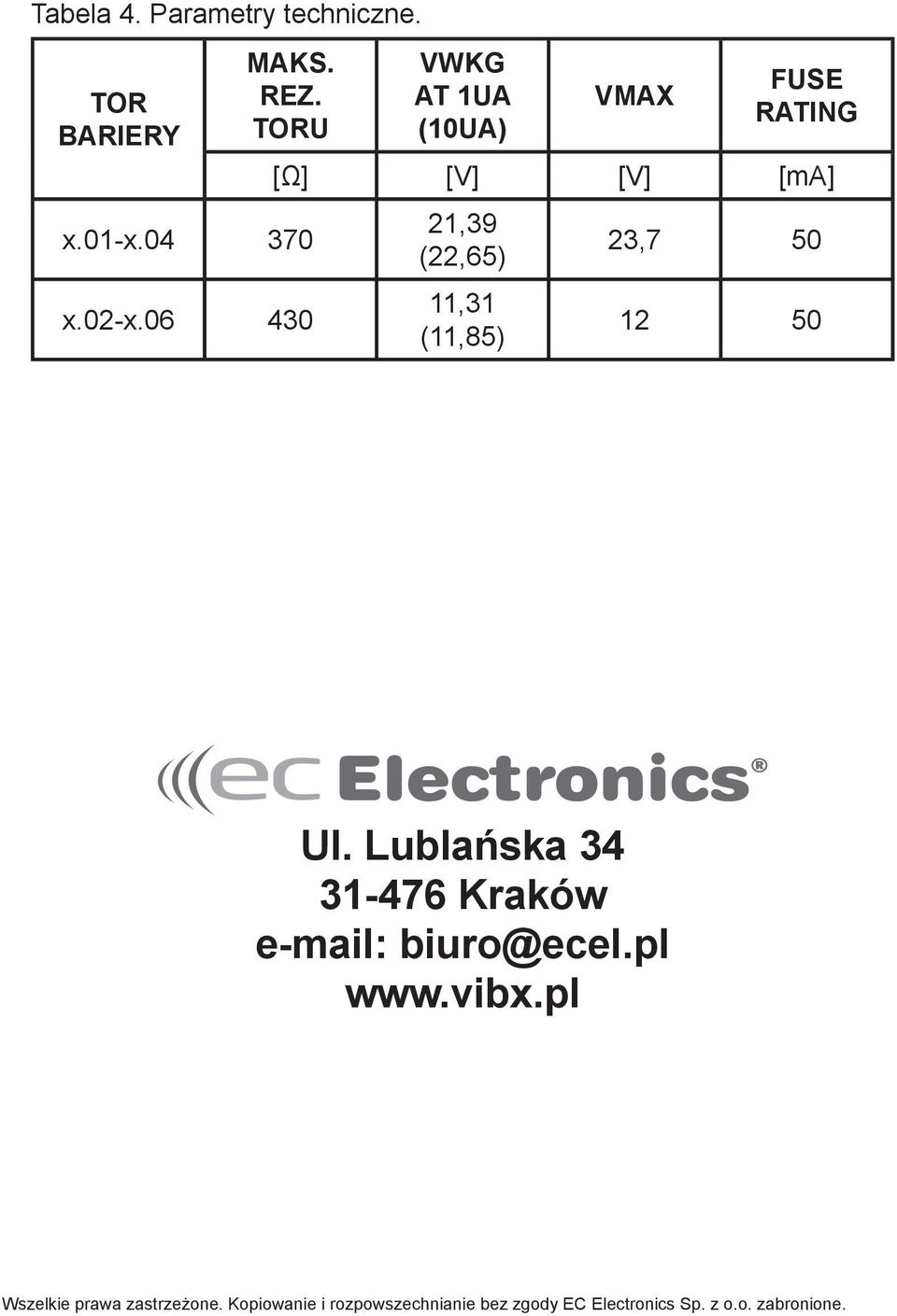

8 Tabela 4. Parametry techniczne. Tor bariery Maks. rez. toru x.01-x x.02-x Vwkg at 1uA (10uA) Vmax Fuse rating [Ω] [V] [V] [ma] 21,39 (22,65) 11,31 (11,85) 23, Ul. Lublańska Kraków Wszelkie prawa zastrzeżone. Kopiowanie i rozpowszechnianie bez zgody EC Electronics Sp. z o.o. zabronione.
