1 Teleinformatyczne systemy zasilania Siłownie prądu stałego

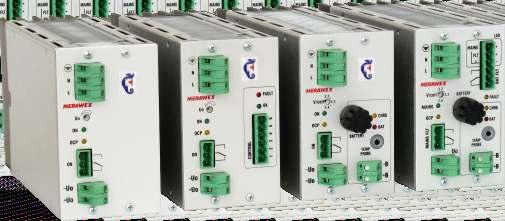

2 JEDNOWYJŚCIOWE ZASILACZE MODUŁOWE TELEINFORMATYCZNE SYSTEMY ZASILANIA CAMELEON ZM ZASTOSOWANIE Zasilacze Cameleon ZM stosowane są w: - elektronice i automatyce przemysłowej - telekomunikacji - energetyce - systemach zabezpieczeń - zasilanie napięciem przemiennym lub stałym - aktywny układ PFC (wersje powyżej 150W) - regulacja napięcia wyjściowego - sygnalizacja przekaźnikowa i optyczna poprawnej pracy zasilacza - możliwość wyboru rodzaju podłączenia na płycie czołowej (zaciski śrubowe lub zespół gniazdo/wtyk) - budowa modułowa z możliwością montażu na szynie DIN lub w kasecie Eurocard 3U Parametry wspólne dla rodziny ZM Napięcie zasilania Vac 165(187*) Vdc Częstotliwość 47 53Hz Współczynnik mocy 0,98 Sprawność pod obciążeniem do 87% Zakres temperatur pracy -25 C +55 C Stopień ochrony IP20 * wyższe napięcie 187V w przypadku modeli z wyróżnikiem 151 1

3 CAMELEON ZM Wersja zasilacza Nominalne napięcie/prąd wyjściowy* RODZINY ZASILACZY ZM: 12V/10A 12V/16A 12V/32A Podstawowy ZM12V10A-151- ZM12V16A-300- ZM12V32A-600- Do pracy równoległej ZM12V10A-151R- ZM12V16A-300R- ZM12V32A-600R- Do pracy z bateriami ZM12V10A-151B- ZM12V16A-300B- ZM12V32A-600B- Z sygnalizacją stanu baterii ZM12V10A-151A- ZM12V16A-300A- ZM12V32A-600A- 24V/6A 24V/12A 24V/24A Podstawowy ZM24V6A-151- ZM24V12A-300- ZM24V24A-600- Do pracy równoległej ZM24V6A-151R- ZM24V12A-300R- ZM24V24A-600R- Do pracy z bateriami ZM24V6A-151B- ZM24V12A-300B- ZM24V24A-600B- Z sygnalizacją stanu baterii ZM24V6A-151A- ZM24V12A-300A- ZM24V24A-600A- 48V/3A 48V/6A 48V/12A Podstawowy ZM48V3A-151- ZM48V6A-300- ZM48V12A-600- Do pracy równoległej ZM48V3A-151R- ZM48V6A-300R- ZM48V12A-600R- Do pracy z bateriami ZM48V3A-151B- ZM48V6A-300B- ZM48V12A-600B- Z sygnalizacją stanu baterii ZM48V3A-151A- ZM48V6A-300A- ZM48V12A-600A- Ciężar 1,2kg 1,3kg 1,7kg Wymiary zewnętrzne 66x111x x111x x111x (SxWxG) [mm] (złącza) (złącza) (złącza) *Wersje montażowe (sposób podłączenia) - jako ostatnie dwie cyfry indeksu 00 - złącza śrubowe 10 - wtyki (dla wybranych typów) ZASILACZE MODUŁOWE DO WSPÓŁPRACY Z AKUMULATORAMI CAMELEON ZM-B TELEINFORMATYCZNE SYSTEMY ZASILANIA ZASTOSOWANIE Zasilacze Cameleon ZM-B stosowane są w systemach zasilania gwarantowanym napięciem stałym i do współpracy z bateriami akumulatorów. Po zaniku sieci podstawowej zapewniają bezprzerwowe przejście na pracę bateryjną. - współpraca z baterią akumulatorów w układzie pracy buforowej na wprost z kompensacją temperaturową - ustawiane ograniczenie prądu ładowania akumulatorów - sygnalizacja przekaźnikowa i optyczna stanu pracy zasilacza - dodatkowe zaciski do podłączenia zewnętrznej baterii i wejście dla sondy temperaturowej. - wewnętrzny przekaźnik odłączający baterię w celu ochrony przed nadmiernym rozładowaniem. Pozostałe cechy jak podano dla podstawowej wersji zasilaczy ZM (str. 1) 2

4 ZASILACZE DO WSPÓŁPRACY RÓWNOLEGŁEJ Z MOŻLIWOŚCIĄ STEROWANIA TELEINFORMATYCZNE SYSTEMY ZASILANIA CAMELEON ZM-R Pozostałe cechy jak podano dla podstawowej wersji zasilaczy ZM (str.1) ZASTOSOWANIE Zasilacze Cameleon ZM-R stosowane są w systemach wymagających pewnego zasilania urządzeń z kilku niezależnych źródeł, lub kiedy niezbędna jest redundancja zasilania. - regulacja napięcia wyjściowego, również zewnętrznym sygnałem - możliwość równoległego połączenia do 15 zasilaczy z gwarancją równego podziału prądu obciążenia ZASILACZE DO WSPÓŁPRACY Z AKUMULATORAMI Z DODATKOWĄ SYGNALIZACJĄ CAMELEON ZM-A ZASTOSOWANIE Zasilacze Cameleon ZM-A stosowane są w systemach zasilania gwarantowanym napięciem stałym i do współpracy z akumulatorami. Po zaniku sieci podstawowej zapewniają bezprzerwowe przejście na pracę bateryjną. Oprócz podstawowych funkcji do współpracy z akumulatorami, sprawują nadzór i sygnalizują stany alarmowe. Pozostałe cechy jak podano dla podstawowej wersji zasilaczy ZM (str.1) - współpraca z baterią akumulatorów w układzie pracy na wprost z kompensacją temperaturową - ustawiane ograniczenie prądu ładowania akumulatorów - ochrona akumulatora przed nadmiernym rozładowaniem - sygnalizacja przekaźnikowa i optyczna stanu pracy zasilacza oraz braku lub uszkodzenia akumulatorów - możliwość dołączenia dodatkowej sygnalizacji optycznej 3

5 Zasilacze Cameleon ZM-AZ, ZM-AZC i ZM-PZ są przeznaczone do współpracy z bateriami akumulatorów w systemach zasilania gwarantowanego napięcia stałego. Sprawują nadzór nad baterią kontrolując jej obecność i ciągłość jej obwodu oraz wartość napięcia. Ponadto kontrolują i sygnalizują zbyt wysoką rezystancję obwodu baterii. Zasilacze Cameleon ZM-AZ, ZM-AZC i ZM-PZ stosowane są w: - automatyce i sygnalizacji pożarowej - systemach kontroli rozprzestrzeniania dymu i ciepła - energetyce - telekomunikacji - systemach telemetrycznych, dozorowych, monitoringowych - systemach dyspozytorskich centrów ratownictwa i powiadomienia o zagrożeniach - stacjach retransmisyjnych systemów łączności radiowej Wersja zasilacza CAMELEON ZM-AZ, ZM-AZC, ZM-PZ Nominalne napięcie/prąd wyjściowy Certyfikat nr 1438-CPR-0484 dla wersji 24V 12V/10A 12V/16A 12V/32A Z dodatkową sygnalizacją LED ZM12V10A-151AZ- ZM12V16A-300AZ- ZM12V32A-300AZ- Z komunikacją cyfrową ZM12V10A-151AZC- ZM12V16A-300AZC- ZM12V32A-300-AZC- 24V/6A 24V/12A 24V/24A Z dodatkową sygnalizacją ZM24V6A-151PZ- ZM24V12A-300PZ- ZM24V24A-600PZ- Z dodatkową sygnalizacją LED ZM24V6A-151AZ- ZM24V12A-300AZ- ZM24V24A-600AZ- Z komunikacją cyfrową ZM24V6A-151AZC- ZM24V12A-300AZC- ZM24V24A-600AZC- 48V/3A 48V/6A 48V/12A Z dodatkową sygnalizacją LED ZM48V3A-151AZ- ZM48V6A-300AZ- ZM48V12A-600AZ- Z komunikacją cyfrową ZM48V3A-151AZC- ZM48V6A-300AZC- ZM48V12A-600AZC- TELEINFORMATYCZNE SYSTEMY ZASILANIA - zgodność z wymogami norm: PN-EN 54-4+A1+A2 i PN-EN (pełna zgodność po zabudowaniu w szafce IP30 wyposażonej w baterię akumulatorów) - zasilanie główne napięciem przemiennym lub stałym Pozostałe cechy jak - współpraca z baterią akumulatorów w układzie pracy buforowej na wprost podano dla podstawowej - standardowe wyposażenie w sondę temperaturową wersji zasilaczy ZM (str.1) - monitorowanie rezystancji obwodu bateryjnego - zdalna sygnalizacja przekaźnikowa zbiorczego sygnału o uszkodzeniu (tylko ZM-PZ) - możliwość przyjęcia zewnętrznego sygnału o uszkodzeniu (tylko ZM-PZ) - zdalna sygnalizacja przekaźnikowa stanu uszkodzenia rezerwowego źródła zasilania (tylko ZM-AZ i ZM-AZC) - możliwość podłączenia do zasilacza dodatkowych diod LED sygnalizujących zanik sieci i zbiorczy sygnał uszkodzeniowy (tylko ZM-AZ i ZM-AZC) - komunikacja cyfrowa RS232 lub RS485 (tylko ZM-AZC) - budowa modułowa z możliwością montażu na szynie TS35 lub w kasecie Eurocard 3U 4

6 ZASILACZE MODUŁOWE O NAPIĘCIU WYJŚCIOWYM 110Vdc i 220Vdc TELEINFORMATYCZNE SYSTEMY ZASILANIA CAMELEON 110V i 220V ZASTOSOWANIE - napięcie wejściowe jednofazowe 230V lub stałe 220V - możliwość podłączenia zasilacza do układów znajdujących się już pod napięciem brak udaru prądu - sygnalizacja optyczna poprawnej pracy i ograniczenia prądu - sygnalizacja przekaźnikowa poprawnej pracy (trzy styki bezpotencjałowe) - wszystkie wejścia i wyjścia na płycie czołowej - dostępny trójstanowy przełącznik napięcia wyjściowego: napięcie podstawowe, napięcie pracy bateryjnej z akumulatorem VRLA i napięcie ładowania klasycznego akumulatora ołowiowo-kwasowego - dodatkowa regulacja napięcia wyjściowego w zakresie ±5% Wersja zasilacza Nominalne napięcie/prąd wyjściowy 110V/5A 220V/2,5A Wersja podstawowa ZM110V5A-600- ZM220V2,5A-600- Do pracy równoległej ZM110V5A-600R- ZM220V2,5A-600R- Pozostałe cechy jak podano dla podstawowej wersji zasilaczy ZM (str.1) ZWROTNICE DIODOWE DZR ZASTOSOWANIE Zwrotnice diodowe DZR umożliwiają bezpieczne połączenie dwóch źródeł zasilania, dzięki czemu zapewniona jest bezprzerwowa praca zasilanego urządzenia w przypadku zaniku jednego z napięć wejściowych. - szeroki zakres napięć wejściowych - sygnalizacja optyczna - zatrzaskowe mocowanie do listwy TS35 - wspólna szyna ujemna (wersja A) lub dodatnia (wersja A-R) Podstawowe parametry DZR-10A DZR-20A DZR-40A DZR-50A DZR-10A-R DZR-20A-R DZR-40A-R DZR-50A-R Zakres napięcia wejściowego 20 60V 20 60V V V Maksymalny prąd wyjściowy 10A 20A 40A 50A Masa 0,8kg 0,9kg Wymiary (SxWxG) 124x104x82+14mm 124x104x82+24mm 5

7 Zasilacze z podtrzymaniem bateryjnym typu ZMS dostarczają napięcia gwarantowanane z sieci elektroenergetycznej lub przy jej zaniku z wewnętrznej baterii szczelnych akumulatorów kwasowo-ołowianych VRLA typu AGM. Przy przejściu z zasilania sieciowego na bateryjne i odwrotnie na wyjściu nie obserwuje się chwilowych zaników napięcia. Istnieje możliwość zamówienia szafki zawierającej zasilacze ZM-AZ lub ZM-AZC, które posiadają certyfikat CNBOP nr 1438-CPR-0484 dla wersji 24V. Wersja zasilacza ZMS-1A-12V10A ZMS-1A-12V16A ZMS-2A-12V10A ZMS-2A-12V16A ZMS-3A-12V10A ZMS-3A-12V16A ZMS-1A-24V6A ZMS-1A-24V12A ZMS-2A-24V6A ZMS-2A-24V12A ZMS-3A-24V6A ZMS-3A-24V12A ZMS-1A-48V3A ZMS-1A-48V6A ZMS-3A-48V3A ZMS-3A-48V6A Napięcie wyjściowe 12V 24V 48V Maksymalny prąd wyjściowy 10A 16A 10A 16A 10A 16A 6A 12A 6A 12A 6A 12A 3A 6A 3A 6A CAMELEON BOX ZMS Pojemność akumulatorów Do 36Ah Do 56Ah Do 80Ah Do 18Ah Do 28Ah Do 40Ah Do 5Ah Do 12Ah Wymiary szafki (SxWxG) 395x356x96mm 395x356x144mm 455x356x187mm 395x356x96mm 395x356x144mm 455x356x187mm 395x356x96mm 455x356x187mm TELEINFORMATYCZNE SYSTEMY ZASILANIA Parametry zasilaczy Napięcie zasilania Temperatura pracy Stopień ochrony PN-EN 60529:2003 Klasa ochronności PN-EN :2007 * - wyższe napięcie 187V w przypadku modeli z wyróżnikiem Vac 165(187*) Vdc FحF +50 ح 33 - IP42 I 6

8 PRZETWORNICE DC/DC SERII ZM-DC TELEINFORMATYCZNE SYSTEMY ZASILANIA ZM-DC ZASTOSOWANIE Przetwornice serii ZM-DC przetwarzają napięcie stałe 220Vdc (110Vdc) na napięcie stałe o wartości od 24Vdc do 220Vdc. Przetwornice ZM-DC są stosowane w: - systemach teletechnicznych - zasilaniu potrzeb własnych - systemach automatyki przemysłowej - urządzeniach sterujących - łatwa rozbudowa o kolejne moduły - możliwość zasilania z napięcia stałego DC lub zmiennego AC - izolacja galwaniczna pomiędzy wejściem i wyjściem - możliwość zasilania z kilku niezależnych źródeł (bateria aku 220Vac lub 110Vdc i sieć elektryczna) - oddzielne zaciski wejściowe dla każdej grupy przetwornic - możliwość ustalenia priorytetu poboru prądu z wybranego wejścia Indeks Napięcie wyjściowe Prąd wyjściowy* ZM-DC2-24V12A 12A (24A) ZM-DC2-24V24A 24A (48A) 24V ZM-DC4-24V48A 48A (96A) ZM-DC6-24V72A 72A (144A) ZM-DC2-48V6A 6A (12A) ZM-DC2-48V12A 12A (24A) 48V ZM-DC4-48V24A 24A (48A) ZM-DC6-48V36A 36A (96A) ZM-DC2-110V5A 5A (10A) ZM-DC4-110V10A 110V 10A (20A) ZM-DC6-110V15A 15A (30A) ZM-DC2-220V2,5A 2,5A (5A) ZM-DC4-220V5A 220V 5A (10A) ZM-DC6-220V7,5A 7,5A (15A) * - prąd wyjściowy jednej grupy modułów. W nawiasie podano maksymalny prąd wyjściowy przetwornicy Podstawowe parametry Napięcie zasilania Vac Vdc Częstotliwość 47 53Hz Współczynnik mocy 0,95 Sprawność do 87% Zakres temperatur pracy -25 C +55 C Stopień ochrony IP20 7

9 ZASTOSOWANIE ZASILACZE DUŻEJ MOCY ZM-PS TELEINFORMATYCZNE SYSTEMY ZASILANIA Indeks ZM-PS2-12V32A ZM-PS2-12V64A ZM-PS3-12V48A ZM-PS3-12V96A ZM-PS2-24V24A ZM-PS2-24V48A ZM-PS3-24V36A ZM-PS4-24V96A ZM-PS5-24V120A ZM-PS6-24V72A ZM-PS6-24V144A ZM-PS2-48V12A ZM-PS3-48V24A ZM-PS3-48V18A ZM-PS3-48V36A Napięcie wyjściowe 12V 24V 48V Prąd wyjściowy 32A 64A 48A 96A 24A 48A 36A 96A 120A 72A 144A 12A 24A 18A 36A Indeks Napięcie Prąd wyjściowe wyjściowy ZM-PS4-48V48A 48A ZM-PS5-48V60A 48V 60A ZM-PS6-48V72A 72A ZM-PS2-110V10A 10A ZM-PS3-110V15A 15A ZM-PS4-110V20A 110V 20A ZM-PS5-110V25A 25A ZM-PS6-110V30A 30A ZM-PS2-220V5A 5A ZM-PS3-220V7,5A 7,5A ZM-PS4-220V10A 220V 10A ZM-PS5-220V12,5A 12,5A ZM-PS6-220V15A 15A Podstawowe parametry Napięcie zasilania Vac Vdc Częstotliwość 47 53Hz Współczynnik mocy 0,95 Sprawność do 87% Zakres temperatur pracy -25 C +55 C Stopień ochrony IP Gliwice, ul.toruńska 8 tel fax

10 MINISIŁOWNIA - UPS DC TELEINFORMATYCZNE SYSTEMY ZASILANIA ZM-UPS ZASTOSOWANIE Minisiłownie ZM-UPS wykonane są w oparciu o zasilacze modułowe z Cameleon. W kasecie EUROCARD 3U zabudowany jest jeden moduł zasilacza buforowego oraz bateria złożona z maksymalnie czterech akumulatorów 12Ah. ZM-UPS stanowią kompletne źródło zasilania gwarantowanym napięciem stałym przeznaczonym do montażu w rack 19". Minisiłownie stosowane są w: - energetyce i telekomunikacji - systemach zasilania gwarantowanego - systemach zabezpieczeń - napięcie zasilania 230Vac, 220Vdc - wykonanie w kasecie EUROCARD 3U zdalna sygnalizacja stanów alarmowych w tym o wysokiej rezystancji baterii akumulatorów (opcja) - sygnalizacja LED stanu pracy zasilacza - zdalna sygnalizacja stanów alarmowych - zabezpieczenia przeciążeniowe obwodów wyjściowych i baterii - wewnętrzny rozłącznik głębokiego rozładowania - wewnętrzna sonda temperaturowa - bateria akumulatorów 4x12Ah wewnątrz kasety Indeks* Napięcie wyjściowe Max. prąd wyjściowy ZM-UPS-12V10A-AK A ZM-UPS-12V16A-AK V 16A ZM-UPS-12V32A-AK A ZM-UPS-24V6A-AK A ZM-UPS-24V12A-AK V 12A ZM-UPS-24V24A-AK A ZM-UPS-48V3A-AK A ZM-UPS-48V6A-AK V 6A ZM-UPS-48V12A-AK A * - możliwe wykonanie z innymi pojemnościami akumulatorów Pojemność baterii akumulatorów 48Ah 24Ah 12Ah 9

11 ZASILACZE DO WSPÓŁPRACY Z AKUMULATORAMI DO MONTAŻU NA SZYNIE TS35 ZASTOSOWANIE EL25, EL50, EL75 Zasilacze buforowe EL25, EL50 i EL75 o mocach odpowiednio 25, 50 i 75W przystosowane do współpracy z bateriami akumulatorów w systemach gwarantowanego napięcia w układzie pracy buforowej na wprost. Zasilacze serii EL stosowane są w: - elektronice i automatyce przemysłowej - teletechnice - kolejnictwie - systemach pomiarowych - ograniczenie prądu ładowania - ochrona baterii przed zbyt głębokim rozładowaniem - możliwość uruchomienia zasilacza z akumulatora zimny start - zatrzaskowe mocowanie do listwy TS35 (DIN 46277) - zabezpieczenie przeciążeniowe i zwarciowe (charakterystyka wyjściowa UI) - sygnalizacja świetlna obecności napięcia wyjściowego - sygnalizacja pracy z baterii (wyjście typu OC) - sygnalizacja rozładowania akumulatorów (wyjście LB typu OC) - możliwość odłączenia napięcia wyjściowego od zacisków EL25-B EL25-D EL50-B EL50-D EL75-B EL75-D Napięcie wyjściowe 13,2V 26,4V 13,6V 27,2V 13,6V 27,2V Nominalny prąd wyjściowy 1,4A 0,7A 2,8A 1,4A 4A 2A TELEINFORMATYCZNE SYSTEMY ZASILANIA Podstawowe parametry Napięcia zasilania Vac Częstotliwość napięcia zasilania 47 63Hz Sprawność do 85% Stopień ochrony IP20 Zakres temperatur pracy -25 C +55 C Masa 0,35kg (EL25) 0,46kg (EL50, EL75) Wymiary (SxWxG) 47x82x123+5mm Teoretyczny MTBF dla EL25-1,5 miliona godzin (wg Telcordia DR-332, z uwzględnieniem narażeń elektrycznych poszczególnych elementów) 10

12 SIŁOWNIE PRĄDU STAŁEGO W KASECIE 1U O NAPIĘCIU 48V SI48-1U ZASTOSOWANIE Siłownie SI48-1U przeznaczone są do bezprzerwowego zasilania urządzeń o napięciu 48V prądem stałym do 16A (SI48-1U-16) lub 8A (SI48-1U-8) w układzie ze wspólną szyną dodatnią. Siłownie SI48-1U stosowane są w: - telekomunikacji profesjonalnej (centrale telefoniczne i systemy dostępowe) - telekomunikacji abonenckiej - systemach automatyki przemysłowej - systemach transmisji światłowodowej i konwencjonalnej - wymiary: kaseta 1U/19 o głębokości poniżej 300mm - współpraca z dwoma bateriami akumulatorów - możliwość pracy bez akumulatorów - zasilanie PARAMETRY 1- fazoweindywidualne - precyzyjne utrzymywanie napięcia pracy buforowej - uzależnienie napięcia pracy buforowej od temperatury - ładowanie przyspieszone baterii z ograniczeniem prądu ładowania - mikroprocesorowe sterowanie Współpraca z akumulatorami - chłodzenie automatyczne załączanie wentylatorów wewnętrznych - zdalna informacja o zdarzeniach - pamięć historii zdarzeń - wysoka odporność na zakłócenia elektryczne - niski poziom emisji zakłóceń radioelektrycznych ZDSO400-ER2 ZDSO400-ER4 Indeks Prąd wyjściowy Moc wyjściowa Komunikacja Masa SI48-1U-8-2 RS232 8A 400W SI48-1U-8-3 RS485 4,2kg SI48-1U-16-2 RS232 16A 800W SI48-1U-16-3 RS485 5,1kg 11

13 SI48-1U ZASILACZ Z POMIAREM REZYSTANCJI OBWODU BATERYJNEGO DO DSO - kontrola niskiego i wysokiego napięcia baterii - kontrola ciągłości obwodów baterii - ochrona baterii przed zbyt głębokim rozładowaniem - kontrola symetrii pracy baterii - kontrola przeciążenia wyjść siłowni - kontrola i świetlna sygnalizacja stanu bezpieczników wyjściowych i bezpieczników baterii - kontrola poprawności pracy prostowników - kontrola temperatury wewnętrznej (1) - sygnalizacja PODSTAWOWE optyczna, PARAMETRY dźwiękowa i zdalna URZĄDZEŃ stanów alarmowych - cyforwa prezentacja napięć, prądów i temperatury na wyświetlaczu - możliwość przypisywania różnych zdarzeń jako stanów alarmowych - możliwość przyjęcia i obsługi alarmów zewnętrznych - prowadzenie zapisu historii zdarzeń w pamięci nieulotnej (pamięć 600 zdarzeń) Podstawowe parametry Napięcie zasilania 230V +10% - 20% Częstotliwość 47 53Hz Współczynnik mocy 0,95 Baterie akumulatorów (zewn.) 48V Zakres regulacji napięcia wyjściowego V Charakterystyka wyjściowa UPI Stabilizacja napięcia wyjściowego 0,5% Napięcie tętnień maks. 2mV Sprawność 87% Zakres temperatur pracy -33 C +70 C Chłodzenie konwekcyjne/wymuszone Stopień ochrony IP20 Wymiary (SxWxG) 45x483(19 )x270mm (2) (3) - Odporność EMC PN-T PN-EN kl. I PN-EN poziom B PN-ETSI EN :

14 SIŁOWNIE PRĄDU STAŁEGO W KASECIE 3U O NAPIĘCIU 48V S I48-28, SI48-48 ZASTOSOWANIE Siłownie SI48-28 i SI48-48 przeznaczone są do bezprzerwowego zasilania urządzeń o napięciu 48V prądem stałym do 48A w układzie ze wspólną szyną dodatnią. Układ siłowni zapewnia pracę buforową na wprost (zespoły prostownikowe i zasilane urządzenia połączone są równolegle z bateriami akumulatorów). Wszystkie podłączenia siłowni wykonywane są w obrębie panelu tylnego, lecz całość obsługi, w tym obsługa bezpieczników, możliwe są na panelu czołowym. Maksymalnie w siłowni można zamontować cztery prostowniki. Siłownie SI48-28 i SI48-48 stosowane są w: - telekomunikacji profesjonalnej (centrale telefoniczne i systemy dostępowe) - telekomunikacji abonenckiej - systemach automatyki przemysłowej - systemach transmisji światłowodowej i konwencjonalnej - wymiary: kaseta 3U/19 o głębokości poniżej 320mm - fabryczne nastawy dla akumulatorów AGM - współpraca z dwoma bateriami akumulatorów - zawiera układy PFC - zasilanie 1 lub 3 fazowe - szeroki zakres temperatur pracy ( C) - mikroprocesorowe sterowanie - możliwość komunikacji cyfrowej - zdalna informacja o zdarzeniach - pamięć historii zdarzeń - wysoka odporność na zakłócenia elektryczne - niski poziom emisji zakłóceń radioelektrycznych Indeks SI SI SI SI SI SI SI SI Prąd wyjściowy 21A 28A 36A 48A Moc wyjściowa Komunikacja Prostownik Masa RS W 10,7kg RS485 ZPA-48/7 RS W 12,5kg RS485 RS W 11,0kg RS485 ZPA-48/12 RS W 13,0kg RS485 13

15 FUNKCJE SIŁOWNI - precyzyjne utrzymywanie napięcia pracy buforowej - uzależnienie napięcia pracy buforowej od temperatury - ładowanie przyspieszone baterii z ograniczeniem prądu ładowania - kontrola niskiego i wysokiego ZASTOSOWANIE napięcia baterii - kontrola ciągłości obwodów baterii - ochrona baterii przed zbyt głębokim rozładowaniem - kontrola symetrii pracy baterii - kontrola przeciążenia wyjść siłowni - kontrola stanu bezpieczników wyjściowych i bezpieczników baterii - kontrola poprawności pracy prostowników - kontrola temperatury wewnętrznej - sygnalizacja optyczna, dźwiękowa i zdalna stanów alarmowych - możliwość przypisywania różnych zdarzeń jako stanów alarmowych - możliwość przyjęcia i obsługi dwóch alarmów zewnętrznych - komunikacja cyfrowa - prowadzenie zapisu historii zdarzeń w pamięci nieulotnej (pamięć 400 zdarzeń) S I48-28, SI48-48 Podstawowe parametry Napięcie zasilania 3x230Vac/400Vac (+10% -20%) Częstotliwość 47 53Hz Współczynnik mocy 0,95 Bateria akumulatorów 48V Zakres regulacji napięcia V Charakterystyka wyjściowa UPI Stabilizacja napięcia wyjściowego 0,5% Napięcie tętnień maks. 2mV Sprawność 87% Zakres temperatur pracy -33 C +70 C Chłodzenie konwekcyjne/wymuszone Stopień ochrony IP20 Wymiary (SxWxG) 483(19 )x133(3u)x274+40mm (uchwyty) PARAMETRY INDYWIDUALNE ZGODNOŚĆ Z NORMAMI - Konstrukcja - Bezpieczeństwo elektryczne - Zakłócenie elektromagnetyczne - Odporność EMC PN-T PN-EN kl. I PN-EN poziom B PN-ETSI EN :

16 SIŁOWNIA PRĄDU STAŁEGO W KASECIE 6U SI48-ZME Siłownie typu SI48-ZME przeznaczone są do bezprzerwowego zasilania urządzeń o napięciu 48V prądem stałym do 60A w układzie ze wspólną szyną dodatnią. Siłownia umożliwia łączenia do 5 sztuk prostowników typu ZM600-48K zabudowanych w kasetę euro. Siłownie SI48-ZM stosowane są w: - telekomunikacji profesjonalnej (centrale telefoniczne i systemy dostępowe) - telekomunikacji abonenckiej - systemach automatyki przemysłowej - systemach transmisji światłowodowej i konwencjonalnej - zasilanie 1 lub 3 fazowe - możliwość zasilania z napięcia stałego 220V - współpraca z dwoma bateriami akumulatorów - wyświetlacz LCD - maksymalny prąd wyjściowy do 60A - możliwość uruchomienia siłowni bez obecności sieci elektroenergetycznej - zimny start" - możliwość wymiany prostownika pod napięciem" hot swap - możliwość wymiany sterownika, wyświetlacza i zespołu we/wy bez przerywania pracy siłowni - zabezpieczenie przepięciowe obwodów zasilania sieciowego z możliwością łatwej wymiany wkładek warystorowych - możliwość udostępnienia lub maskowania zespołu wyłączników wyjść i baterii oraz indywidualnego doboru i montażu wyłączników - obudowa do montażu w rack 19"6U Indeks Prąd wyjściowy Moc wyjściowa Masa SI48-ZME A 1200W 17kg SI48-ZME A 1800W 19kg SI48-ZME A 2400W 21kg SI48-ZME A 3000W 23kg 15 tel fax

17 FUNKCJE SIŁOWNI - precyzyjne utrzymywanie napięcia pracy buforowej - uzależnienie napięcia pracy buforowej od temperatury - ładowanie przyspieszone baterii z ograniczeniem prądu ładowania - kontrola niskiego i wysokiego napięcia baterii - kontrola ciągłości obwodów baterii - ochrona baterii przed zbyt głębokim rozładowaniem - kontrola symetrii pracy baterii - kontrola przeciążenia wyjść siłowni - kontrola stanu bezpieczników wyjściowych i bezpieczników baterii - kontrola poprawności pracy prostowników - kontrola temperatury wewnętrznej - sygnalizacja optyczna, dźwiękowa i zdalna stanów alarmowych siłowni - możliwość przypisywania różnych zdarzeń jako stanów alarmowych - możliwość przyjęcia i obsługi dwóch alarmów zewnętrznych - komunikacja cyfrowa (RS232 oraz USB) - prowadzenie zapisu historii zdarzeń w pamięci nieulotnej (pamięć powyżej 1000 zdarzeń) - łatwość rozbudowy siłowni (zwiększenie mocy) przez dołączenie dodatkowych prostowników, bez konieczności ingerencji w pracujący już układ Podstawowe parametry Napięcie zasilania Częstotliwość SI48-ZME 3 x 230Vac /400Vac (+ 10% - 20%) Vdc 47 53Hz Współczynnik mocy 0,95 Zakres regulacji napięcia Charakterystyka wyjściowa 46 53,5 56V Stabilizacja napięcia wyjściowego 0,5% Psofometryczne napięcie tętnień UPI maks. 2mV Sprawność 87% Zakres temperatur pracy Chłodzenie Stopień ochrony Wymiary (SxWxG) -33 C +70 C konwekcyjne/wymuszone IP20 483(19 )x265(6u) x274+40mm (uchwyty) PN-EN PN-ETSI EN :2002 ETS ETS PN-EN Kl. A 16

18 SIŁOWNIE PRĄDU STAŁEGO 48V O WYSOKIEJ SPRAWNOŚCI SI48-2U5 Siłownie z rodziny SI48-2U5 przeznaczone są do bezprzerwowego zasilania urządzeń o napięciu 48V prądem stałym do 150A w układzie ze wspólną szyną dodatnią. Wszystkie podłączenia siłowni wykonywane są w obrębie panelu tylnego, natomiast dostęp do bezpieczników oraz panelu sterownika jest od przodu siłowni. Siłownia obsługuje 2 baterie akumulatorów oraz 9 indywidualnie zabezpieczonych obwodów wyjściowych. Wyjścia podzielone są na 7 priorytetowych i 2 o niższym priorytecie. Siłownie SI48-2U5 stosowane są w: - telekomunikacji profesjonalnej (centrale telefoniczne i systemy dostępowe) - telekomunikacji abonenckiej - systemach automatyki przemysłowej - wyświetlacz LCD - niewielkie wymiary: kaseta 2U/19'' o głębokości 380mm (max. 430mm ze złączami) - możliwość podłączenia dwóch baterii akumulatorów - fabryczne nastawy dla akumulatorów AGM - może współpracować z różnymi typami akumulatorów kwasowych - zawiera układy PFC - moc wyjściowa do 8700W ( charakterystyka UPI) - zasilanie 3 fazowe (1) - wysoka PODSTAWOWE sprawność PARAMETRY URZĄDZEŃ - szeroki zakres temperatur pracy (-33 C C) - mikroprocesorowe sterowanie - komunikacja cyfrowa - wysoka odporność na zakłócenia elektryczne - niski poziom emisji zakłóceń radioelektrycznych FUNKCJE SIŁOWNI - pamięć historii zdarzeń - precyzyjne utrzymanie napięcia pracy buforowej - uzależnienie napięcia pracy buforowej od temperatury - prowadzenie ładowania przyspieszonego baterii z ograniczeniem prądu ładowania - kontrola niskiego i wysokiego napięcia baterii - ochrona baterii przed zbyt głębokim rozładowaniem - kontrola PARAMETRY symetrii pracy INDYWIDUALNE baterii - kontrola przeciążenia wyjść siłowni ZDSO400-ER2 - kontrola stanu bezpieczników wyjściowych i bezpieczników baterii - łącze Ethernet jako opcja (ET) ZDSO400-ER4 17

19 Indeks Prąd wyjściowy Moc wyjściowa Komunikacja Prostownik Podstawowe parametry Napięcie zasilania 3x230Vac ( ) Częstotliwość 45 65Hz Współczynnik mocy >0,99 Zakres regulacji napięcia 43,2 53,5 58V Charakterystyka wyjściowa UPI Stabilizacja napięcia wyjściowego 0,6% Psofometryczne napięcie tętnień maks. 2mV Sprawność 93% Zakres temperatur pracy -33 F +60 F Stopień ochrony IP20 Wymiary (SxW ĠÅ 483(19 )x133(3u) Ċ14mm USB USB +RS485 + Ethernet SI48-2U A 1740W SI48-2U5-152-ET + SI48-2U A 2610W SI48-2U5-153-ET + SI48-2U A 3480W SI48-2U5-154-ET + SI48-2U A 4350W SI48-2U5-155-ET + SI48-2U A 3480W SI48-2U5-302-ET + SI48-2U A 5220W SI48-2U5-303-ET + SI48-2U A 6960W SI48-2U5-304-ET + SI48-2U A 8700W SI48-2U5-305-ET + ZPA-48/15 ZPA-48/30 SI48-2U5 Masa 12kg 13,5kg 15kg 16,5kg 12kg 13,5kg 15kg 16,5kg (2) (3) ZGODNOŚĆ Z NORMAMI - Bezpieczeństwo elektryczne - Zakłócenia elektromagnetyczne - Odporność EMC PN-EN kl. I PN-EN poziom B PN-ETSI EN :

20 SIŁOWNIE PRĄDU STAŁEGO W KASECIE 3U O NAPIĘCIU 24V S I24 Siłownie SI24-30 i SI24-40 przeznaczone są do bezprzerwowego zasilania odbiorów 24V prądem stałym do 40A w układzie ze wspólną szyną dodatnią. Wszystkie podłączenia siłowni wykonywane są w obrębie panelu tylnego, lecz całość obsługi, w tym obsługa bezpieczników możliwe są na panelu czołowym. Siłownie SI24-30 i SI24-40 wykorzystywane są w: - systemach teletechnicznych - systemach automatyki przemysłowej - niewielkie wymiary: kaseta 3U/19 o głębokości poniżej 320mm - współpraca z dwoma bateriami akumulatorów - fabryczne nastawy dla akumulatorów AGM, może współpracować z różnymi typami akumulatorów kwasowych - zawiera układy PFC - zasilanie 1 lub 3 fazowe - szeroki zakres temperatur pracy ( C) - mikroprocesorowe sterowanie - zdalna informacja o zdarzeniach - pamięć historii zdarzeń - wysoka odporność na zakłócenia elektryczne - niski poziom emisji zakłóceń radioelektrycznych Indeks SI SI SI SI Prąd wyjściowy 30A 40A Moc wyjściowa Komunikacja Prostownik Masa RS W 10,7kg RS485 ZPA-24/10 RS W 12,5kg RS485 19

21 FUNKCJE SIŁOWNI - precyzyjne utrzymanie napięcia pracy buforowej - uzależnienie napięcia pracy buforowej od temperatury - ładowanie przyspieszone baterii z ograniczeniem prądu ładowania - kontrola niskiego i wysokiego napięcia baterii - kontrola ciągłości obwodów baterii - ochrona baterii przed zbyt głębokim rozładowaniem - kontrola symetrii pracy baterii - kontrola przeciążenia wyjść siłowni - kontrola stanu bezpieczników wyjściowych i bezpieczników baterii - kontrola poprawności pracy prostowników - kontrola temperatury wewnętrznej - sygnalizacja optyczna, dźwiękowa i zdalna stanów alarmowych - możliwość przypisywania różnych zdarzeń jako stanów alarmowych - możliwość przyjęcia i obsługi dwóch alarmów zewnętrznych - komunikacja cyfrowa - prowadzenie zapisu historii zdarzeń w pamięci nieulotnej (pamięć 400 zdarzeń) Podstawowe parametry Napięcie zasilania 3 x 230Vac/400 Vac + 10% - 20% Częstotliwość 47 53Hz Współczynnik mocy 0,95 Bateria akumulatorów 24V Zakres regulacji napięcia 23 26,8 28V Charakterystyka UPI Stabilizacja napięcia wyjściowego 0,5% Psofometryczne napięcie tętnień maks. 2mV Sprawność 87% Zakres temperatur pracy -33 C +70 C Stopień ochrony IP20 Wymiary (SxWxG) 483(19 )x133(3u)x314mm S 24 I ZGODNOŚĆ Z NORMAMI - Konstrukcja PN-T Bezpieczeństwo elektryczne PN-EN kl. I - Zakłócenie elektromagnetyczne PN-EN poziom B - Odporność EMC PN-ETSI EN :

22 ZESPOŁY PROSTOWNIKOWE ZPA ZASTOSOWANIE Prostowniki przeznaczone do pracy w układach ze sterowaniem mikroprocesorowym. Podstawowym przeznaczeniem prostowników jest praca w rozbudowanych systemach napięcia gwarantowanego z funkcjami ładowania baterii akumulatorów. Indeks Nominalne napięcie wyjściowe* Maksymalny prąd wyjściowy Chłodzenie ZPA-24/10 26,8V 10A konwekcyjne ZPA-48/7 53,6V 7A konwekcyjne ZPA-48/12 53,6V 12A wymuszone ZM600-48K 53,6V 12A wymuszone Podstawowe parametry ZPA-24/10 ZPA-48/7 ZPA-48/12 ZM600-48K Napięcie zasilania 230 ( Vac) 230 ( )Vac 220 ( )Vdc Częstotliwość 47 53Hz Współczynnik mocy 0,97 0,92 0,92 0,95 Sprawność 87% Zakres temperatur pracy -33 FBBBĄĐĆ F -25 FBBBĄDD F Stopień ochrony IP20 Masa 1,8kg Wymiary (SxWxG) 86x128,7x278mm 21

23 ZPA-48/15 i ZPA-48/30 są przeznaczone do montowania w kasetach 1U lub 2U (poziomo lub pionowo) tworząc system zasilania 48Vdc. Bezkonkurencyjna niezawodność, wysoka gęstość mocy i szeroki zakres temperatur pracy pozwala na następujące zastosowania: - komunikacja bezprzewodowa - systemy dostępu szerokopasmowego, sieciowego - stacje naziemne łączności satelitarnej - ruchome kontenerowe systemy łączności - wysoka sprawność i gęstość mocy - cyfrowe sterowanie - ZASTOSOWANIE konstrukcja o wysokiej niezawodności - zabezpieczenie wejścia przed przekroczeniem napięcia - niskie zakłócenia i doskonała odporność podwyższające pewność działania - zabezpieczenia wyjścia: nadnapięciowe, zwarciowe, temperaturowe, bezpiecznik - wysoka odporność i niska emisja EMC FUNKCJE ZPA HŌŇÑÔŒ Í ŎÖ ÒŌMÕŌÑ ŌMŐÒåŃÒÑ Ì MÔŒŘÖ MÕŌŘ ŐǾâŇ wyjściowe * wyjściowy FO ŎŇŖÑŌÒÑ ĶĨ Ė-48/15 53,6V 15,8A wymuszone przód-tył ZPA-48/30 53,6V 31,6A wymuszone przód-tył Podstawowe parametry Napięcie zasilania sieci 230 (85 300)Vac Częstotliwość napięcia zasilania 45 65Hz Sprawność typ 93,7% maks. 94,5% Stabilizacja wyjścia od zmian napięcia w sieci 50mV Współczynnik mocy >0,99 Stabilizacja napięcia wyjściowego 0,6% (od 10% do 100% obciążenia) Tętnienia i zakłócenia wyjścia <200mV p-p, w pasmie 20MHz; 2,0mV rms Zakres temperatur pracy -25 C +75 C Masa 1,5kg Wymiary (SxWxG) 86,5x41x249mm ZGODNOŚĆ Z NORMAMI - Zaburzenia radioelektryczne EN klasa B - Bezpieczeństwo elektryczne EN Odporność EMC EN ,3,4,5,6,11 - Emisja EMC EN klasa B - Harmoniczne EN

24 WYPOSAŻENIE DODATKOWE SIŁOWNI MODUŁY KOMUNIKACYJNE MK Moduły SI48-ZM-MK oraz MK-MX4T2 udostępniają podstawowe parametry pracy siłowni poprzez WWW oraz agenta SNMP. Interfejs WWW umożliwia zdalne monitorowanie pracy siłowni za pomocą typowej przeglądarki internetowej, natomiast poprzez interfejs SNMP moduły umożliwiają dostęp do rejestrów sterownika siłowni. Moduły informują o stanie urządzenia poprzez trapy SNMP. Moduł MK-MX4T2 umożliwia podłączenie i monitorowanie siłowni przez systemy nadzoru innych producentów dzięki zastosowaniu standardowego protokołu SNMP. Kasety przeznaczone są do współpracy z siłowniami produkcji MERAWEX. Wykonane są jako obudowy o wysokości 3U do montażu w rack 19". - możliwość zamontowania czterech akumulatorów 12V/12Ah - napięcie 24Vdc lub 48Vdc Indeks Akumulatory Przeznaczenie AK48-12S 4x12Ah/48V SI48-1U AK x12Ah/48V SI48-28, SI48-48 AK x2x12Ah/24V SI24 23

25 WYPOSAŻENIE DODATKOWE SIŁOWNI RODZINY ZASILACZY ZM: ZASTOSOWANIE Panele PO przeznaczone są do rozdziału wyjściowego napięcia stałego z siłowni lub zasilacza na kilka (typowo osiem) odbiorów. - każde wyjście zabezpieczone jest osobnym bezpiecznika - sygnalizacja przekaźnikowa oraz optyczna (diody LED) uszkodzenia któregokolwiek wyjścia. - ochronniki przepięciowe w torze zasilającym (PO48-S2) Maksymalny prąd Maksymalny Indeks Napięcie pracy Wysokość pojedynczego wyjścia sumaryczny prąd PO48-S 15A 120A PO48-S1 48V lub 24V 6, 10, 16A 120A 1U FUNKCJE PO48-S2 12A 96A PO-05U Do 60V 2A 16A 0,5U MIERNIK REZYSTANCJI OBWODU BATERII RMB-1 Miernik rezystancji RMB-1 jest układem do ciągłego pomiaru rezystancji torów bateryjnych w systemach zasilania rezerwowego, w których wymagany jest stały nadzór nad dołączonymi akumulatorami oraz pomiar rezystancji obwodu bateryjnego. Miernik rezystancji współpracuje z czujnikiem prądu CP praca w układach zasilania bateryjnego 24V i 48V - możliwość niezależnego nadzorowania od 1 do 4 torów bateryjnych - możliwość ustawienia okresu wykonywania pomiarów - szeroki zakres mierzonych rezystancji obwodu - sygnalizacja przekaźnikowa stanów alarmowych - komunikacja cyfrowa RS232 - mocowanie na szynę DIN (TS35) 24

26 ZASILACZE BUFOROWE Z SYGNALIZACJĄ ZEM-100DBS Zasilacze ZEM100-DBS są przeznaczone do współpracy z bateriami akumulatorów w systemach gwarantowanego napięcia stałego. Posiadają trzy typy wyjść napięć stabilizowanych. Napięcie na wyjściu pierwszym jest uzależnione od napięcia dołączonej baterii, wyjście drugie dostarcza napięcie nie mniejsze od 24V, nawet przy pracy bateryjnej, a wyjście trzecie stabilizuje napięcie wyjściowe na poziomie 13,2V. - praca buforowa na wprost na wyjściu pierwszym - stabilizacja napięć na wyjściu drugim i trzecim - wyjście dedykowane do współpracy z radiotelefonami (np. TETRA MTM5400) - funkcja opóźnionego dołączania wyjść pozwalająca na wstępne doładowanie akumulatora - funkcja redukcji mocy wyjściowej zasilacza w przypadku przegrzania - funkcja uruchomienia wyjść z akumulatora bez napięcia sieci - zimny start - opcjonalna komunikacja RS485 (wersja ZEM100-DBS-RS485) - sygnalizacja LED: sieć, uszkodzenie, bateria - sygnalizacja przekaźnikowa: uszkodzenie sieci, uszkodzenie sondy, uszkodzenie baterii, niskie napięcie baterii - sterowanie mikroprocesorowe - kompensacja temperaturowa napięcia ładowania akumulatora - szeroki zakres temperatur pracy (-10 do +55ºC) - metalowa obudowa IP20 - montaż na szynie DIN (TS35) Podstawowe parametry Parametry wejściowe Napięcie zasilania Vac Częstotliwość 50Hz Parametry wyjściowe Napięcie Uwy ,1 28,8V / 3,5A Napięcie Uwy ,1 28,8V / 3,5A Napięcie Uwy3 13,2V / 1,4A 1)2) Maksymalna moc wyjściowa 130W Sprawność min. 85% Chłodzenie konwekcyjne Pojemność baterii akumulatorów 17 28Ah Minimalne napięcie baterii napięcie odłączenia wyjść 21V Wymiary (SxWxG) 150x101x79mm Masa 0,65kg 1) Prąd maksymalny chwilowy 8A@5ms - Bezpieczeństwo elektryczne PN-EN :2007 kl. I - Zakłócenia radioelektryczne PN-EN 55022:2000 poziom B Gliwice, ul.toruńska 8 tel fax

27 SYSTEM MONITORINGU FUNKCJE - natychmiastowe alarmowanie odpowiednich służb w przypadku wystąpienia zdefiniowanego zdarzenia alarmowego, - ostrzeganie przed możliwością wystąpienia zdarzenia alarmowego, - gromadzenie danych dotyczących historii zdarzeń umożliwiające analizę sytuacji poprzedzających wystąpienie zdarzenia alarmowego, - kontrola i analiza pracy urządzeń. ELEMENTY - kontrolery obiektowe (moduły komunikacyjne), - media transmisyjne kontrolery obiektowe Serwer, - Serwer systemu, - Sieć transmisji danych Serwer - Terminale Centrów Nadzoru - Terminale - Centrów Nadzoru Pasek SIMON4 System zdalnego nadzoru SIMON 4 jest przeznaczony do monitorowania pracy i parametrów urządzeń zasilających takich jak: siłownie telekomunikacyjne, zasilacze UPS oraz innych elementów infrastruktury teletechnicznej, w tym: klimatyzatorów, wentylatorów i nagrzewnic. System umożliwia również nadzór nad urządzeniami zapewniającymi bezpieczeństwo osób i mienia (systemy ostrzegania przed pożarem, systemy gaszenia, systemy sygnalizacji włamania i napadu, systemy kontroli dostępu, systemy CCTV, systemy hermetyzacji sieci, systemy ostrzegania przed zalaniem). MeraSI Oferowane przez MERAWEX oprogramowanie MeraSI umożliwia zdalny nadzór nad siłowniami. Siłownia może być podłączona bezpośrednio do komputera lub z wykorzystaniem dodatkowych modułów komunikacji, może być kontrolowana poprzez połączenie internetowe. MeraSI jest darmowym oprogramowaniem przeznaczonym do kontroli i nadzoru wszystkich siłowni produkcji MERAWEX. Program na bieżąco przedstawia stan pracy nadzorowanego urządzenia: - tryb pracy siłowni - napięcie i prąd wyjściowy - napięcia i prądy baterii akumulatorów - temperaturę pracy - moc wyjściową Wszystkie zdarzenia alarmowe są wyświetlane w głównym oknie programu, a zapisana w pamięci siłowni historia zdarzeń może być odczytana z urządzenia i zapisana w formie pliku. Dodatkowo program umożliwia zmianę parametrów pracy siłowni oraz zdefiniowanie priorytetów alarmów. 26

28 IS1000, IS3000 ZASTOSOWANIE Inwertery serii IS przetwarzają napięcie stałe 48V na napięcie sinusoidalne 230V. Inwertery IS stosowane są do zasilania sprzętu: - komputerowego - teletechnicznego - pomiarowego lub innego pracującego z napięcia 230V - wybór domyślnego trybu pracy: z akumulatorów lub z sieci 230 Vac (tryb ECO) - czysty sinus na wyjściu - bypass wewnętrzny - sygnalizacja świetlna i przekaźnikowa stanu pracy - sygnalizacja niskiego napięcia DC - zabezpieczenie przed odwrotną polaryzacją zasilania DC - zabezpieczenia: przeciążeniowe, zwarciowe, podnapięciowe, nadnapięciowe - montaż w szafach rack 19' Wejście DC Wejście AC Wyjście Inne Model IS1000-K IS3000-K Moc 1000VA/700W 3000VA/2100W Napięcie nominalne 48Vdc Prąd nominalny 15A 50A Zakres napięcia wejściowego 41 57Vdc ± 1 Alarm niskiego napięcia wejściowego 44Vdc ±1 Alarm wysokiego napięcia wejściowego 58Vdc ±1 Odłączenie zasilania 41Vdc ± 1 Napięcie 230Vac ± 3% Zakres zmian napięcia wejściowego (tryb ECO) 230Vac ± 15% Częstotliwość 50Hz Napięcie 230Vac ± 3% Częstotliwość 50Hz ± 1% Współczynnik mocy 0,7 Kształt napięcia Sinusoida Współczynnik zniekształceń THD <3% (obciążenie liniowe) Czas przełączenia przetwornicy na obwód obejściowy <8ms Wymiar (SxWxG) 440x43,5x286mm 350x88x440mm Masa 5kg 9,5kg Gliwice, ul.toruńska 8 8 tel. tel fax. fax

29 INWERTERY DC/AC ZASTOSOWANIE S220, S110, S241, S481, S EU Inwertery przetwarzają napięcie stałe 24, 48, 110 lub 220Vdc na napięcie sinusoidalne 230V/50Hz. Inwertery wykonane są w postaci modułowej lub zabudowane są w kasecie EUROCARD 3U-220. Inwertery stosowane są w: - systemach teletechnicznych - systemach automatyki przemysłowej - urządzeniach komputerowych - aparaturze pomiarowej - stabilizacja częstotliwości napięcia wyjściowego - izolacja galwaniczna - ograniczenie udaru prądu podczas załączania - zabezpieczenie przeciążeniowe i nadnapięciowe - zabezpieczenie przed zwarciem wyjścia (z automatycznym powrotem) - wentylator uruchamiany czujnikiem temperatury (tylko w wersji S EU) - świetlna sygnalizacja stanu pracy - zdalna sygnalizacja stanu pracy (bezpotencjałowy styk przekaźnika) Podstawowe parametry S220M S110M S241M S481M S EU Napięcie zasilania Vdc Vdc Vdc Vdc Maksymalny pobór prądu ze źródła zasilania 2,5A 5A 24A 12A 20A Nominalne napięcie wyjściowe 230Vac Częstotliwość napięcia wyjściowego 50Hz Maksymalna moc wyjściowa: -Obciążenie rezystancyjne -Obciążenie SMPS Współczynnik zniekształceń harmonicznych przy obciążeniu rezystancyjnym Temperatura otoczenia Wilgotność względna (bez kondensacji) Stopień ochrony 200VA 150VA <10% -5 C +40 C % IP20 600VA 400VA Masa 5kg 10kg Wymiary (SxWxG) 112x162x213 (+25)mm Kaseta Eurocard 3U Gliwice, ul.toruńska 8 28

30 PRZETWORNICE DC/DC DO MONTAŻU NA SZYNIE TS35 N L100, NL200 ZASTOSOWANIE Przetwornice serii NL służą do przetwarzania napięcia stałego na napięcie stałe. Pracując w szerokim zakresie zmian napięcia zasilania zachowują wysoką sprawność. Posiadają izolację galwaniczną pomiędzy wejściem i wyjściem. - zakres zmian napięcia wejściowego: +25% -15% wartości nominalnej - brak udaru prądu przy załączeniu - sygnalizacja stanu pracy przetwornicy przy pomocy przekaźnika - współpraca równoległa (seria NL200-R) - montaż na listwie TS35 Indeks Nominalne napięcie wejściowe Napięcie wyjściowe Max. prąd wyjściowy NL100-B 12V 6A NL100-D 24V 4A 40,8 60V NL100-E 48V 2A NL100-H 60V 1,5A NL101-B 12V 6A NL101-D 24V 4A 51 75V NL101-E 48V 2A NL101-H 60V 1,5A NL102-B 12V 6A NL102-D 24V 4A 20,4 30V NL102-E 48V 2A NL102-H 60V 1,5A NL200-B 12V 16A NL200-D 24V 8A 40,8 60V NL200-E 48V 4A NL200-H 60V 3A NL201-B 12V 16A NL201-D 24V 8A 51 75V NL201-E 48V 4A NL201-H 60V 3A NL202-B 12V 16A NL202-D 24V 8A 20,4 30V NL202-E 48V 4A NL202-H 60V 3A Gliwice, ul.toruńska 8 8 tel. tel fax. fax

31 ZASTOSOWANIE Wejście Wyjście Akumulatory Ogólne UPS BIRD - czysta sinusoida - pozwala podłączyć do UPSa urządzenia nie tylko komputerowe, ale również zasilać wszystkie urządzenia jednofazowym napięciem 230Vac - technologia true on-line zapewnia zerowy czas przełączania, separację galwaniczną oraz pewne napięcie na wyjściu pozbawione zakłóceń oraz zniekształceń - możliwość zdalnego monitorowania pracy UPSa za pomocą przekaźnikowych styków bezpotencjałowych. Model UPS BKR1001 UPS BKR3001 Napięcie Vac Częstotliwość 50/60Hz ± 10% Współczynnik mocy >0,99 Moc 1000VA 3000VA 900W 2700W Sprawność 92% 94% Współczynnik mocy 0,9 Napięcie 208/220/230/240Vac ±1% (ustawiane na panelu wyświetlacza) Częstotliwość 50/60Hz ± 0,1 Czas przełączania 0 Przeciążenia 101%-115% dla 1 min, 116%-133% dla 1s, powyżej 134% dla 200ms Napięcie 24Vac 72Vac Pojemność akumulatora 2x9Ah 12V 6x9Ah 12V Prąd ładowania Max 1A Komunikacja RS232+USB+EPO (opcjonalnie: RS485, styki bezpotencjałowe) Wyświetlacz Panel LCD Stany alarmowe Niski stan baterii, nieprawidłowe zasilanie, awaria UPS Zabezpieczenia Niski stan baterii, przeciążeniowe, przeciwzwarciowe, temperaturowe Poziom hałasu <50dB <55dB Temperatura pracy -5 C +40 C Wilgotność względna %, bez kondensacji Wymiary (SxWxG) 360x225x145mm 400x330x190mm Masa 9,2kg 22,9kg 30

32 SZCZELNE BEZOBSŁUGOWE AKUMULATORY O PODWYŻSZONEJ ŻYWOTNOŚCI SERIA MXL/MXV (wybrane typy) Model MXV Napięcie [V] Pojemność nominalna [Ah] Długość [mm] Szerokość [mm] Wysokość [mm] Wysokość całkowita [mm] Masa [kg] Złącza 7,2 152,5 65,5 94, ,50 B2 G MXV ,05 B2 G MXV , ,5 167,5 5,70 B12 G MXV ,10 B12 G MXV , ,00 B12 G MXL ,60 B12 - MXV ,20 B6 G MXV ,50 B6 G MXL ,70 B6 - MXL ,40 B6 - MXV ,30 B6 G MXL ,00 B6 - MXL ,10 B6 - MXL ,00 B11 - MXL ,00 B11 - MXL ,5 238,5 48,20 B11 - MXL ,00 B11 - VdS 31

33 SZCZELNE BEZOBSŁUGOWE AKUMULATORY OGÓLNEGO ZASTOSOWANIA - żywotność projektowana 6-9 lat - technologia AGM - niska rezystancja wewnętrzna - praca buforowa lub cykliczna - szeroki zakres temperatur - praca w każdym położeniu Model MX Napięcie [V] Pojemność nominalna [Ah] Długość [mm] Szerokość [mm] Wysokość [mm] Wysokość całkowita [mm] SERIA MX MX ,20 B12 Masa [kg] 5, ,65 B2 MX ,18 B2 MX , ,5 167,5 5,40 B12 MX 28-12w ,10 B12 MX ,2 B6 MX ,2 B6 Złącza AKUMULATORY KWASOWO-OŁOWIOWE SERIA MXH - zasilacze UPS - oświetlenie awaryjne - siłownie telekomunikacyjne - systemy alarmowe i kontroli dostępu - zasilacze awaryjne urządzeń automatyki i sterowania - urządzenia przenośne Model MXH Napięcie [V] Pojemność Nominalna C20 przy 1,60V/ogn. [Ah] Długość [mm] - najlepsza wydajność dla krótkich czasów rozładowania - żywotność projektowana 6-9 lat - technologia AGM - niska rezystancja wewnętrzna - praca buforowa lub cykliczna - szeroki zakres temperatur - praca w każdym położeniu Szerokość [mm] Wysokość [mm] Wysokość całkowita [mm] MXH , ,5 99 2,66 B2 12 MXH , ,05 B2 Masa [kg] Złącza 7, ,5 99 2,18 B2 MXH , ,5 B12 32

34 SERIA MXL-FT Model SZCZELNE BEZOBSŁUGOWE AKUMULATORY DO SYSTEMÓW SECURITY SERIA MI Napięcie [V] Pojemność Nominalna [Ah] Długość [mm] Szerokość [mm] Wysokość [mm] Wysokość całkowita [mm] MXL 55-12FT ,30 B6 MXL FT ,60 B6 MXL FTm ,60 B6 MXL FT ,50 B6 MXL FT ,60 B6 Masa [kg] Złącza - żywotność projektowana 3-5lat - technologia AGM - praca buforowa lub cykliczna - praca w każdym położeniu Model Napięcie [V] Pojemność nominalna [Ah] Długość [mm] Szerokość [mm] Wysokość [mm] Wysokość całkowita [mm] MI ,06 B2 12 MI ,90 B3 Masa [kg] Złącza 33

35 STOJAKI, OBUDOWY, OSŁONY, OKABLOWANIE WYPOSAŻENIE DODATKOWE Oferujemy szeroką gamę stojaków otwartych i zamkniętych do wszystkich naszych akumulatorów. Stojaki są dostosowane zarówno do typu jak i do ilości zainstalowanych w danym systemie akumulatorów. Dla mniejszych systemów polecamy obudowy do akumulatorów, które w zależności od typu mieszczą od jednego do ośmiu akumulatorów. Zamykane obudowy przeznaczone są do zawieszania na ścianie, postawienia na półce lub montażu na szynie TS35. Dostarczamy również okablowanie do instalacji baterii, w tym złączki kablowe i złączki wykonane z płaskowników miedzianych. Zapewniamy także dostawę gumowych osłon na złączki akumulatorów. AKUMULATORY KWASOWO-OŁOWIOWE B2 RODZAJE STOSOWANYCH ZŁĄCZ B11 B3 B12 B6 W celu przedłużenia żywotności akumulatora należy używać go wraz z urządzeniami zapewniającymi poprawne parametry ładowania oraz kontrolę rozładowania akumulatora. Zaleca się stosowanie do współpracy z akumulatorami VRLA odpowiednich ładowarek lub zasilaczy buforowych np. produkowanych przez MERAWEX. 34

36 MONTAŻ ZLECONY, PRZEGLĄDY, URUCHOMIENIA, PROJEKTOWANIE USŁUGI USŁUGI Oferujemy: - montaż elektroniczny - wykonanie montażu powierzchniowego, przewlekanego i końcowego urządzeń elektronicznych - przeglądy okresowe systemów zasilania - instalacje systemów zasilających u klienta wraz z uruchomieniem - usługi projektowania urządzeń według wymagań klienta z przygotowaniem do produkcji i produkcję MONTAŻ POWIERZCHNIOWY Całość montażu SMT podlega automatycznej końcowej kontroli optycznej (AOI) z archiwizacją jej wyników. Oferujemy także montaż przewlekany ręczny lub wykonywany na fali. Po uzgodnieniach możliwe jest także rozszerzenie usługi o montaż końcowy urządzenia, jego uruchomienie, kontrolę końcową. PRZEGLĄDY OKRESOWE Oferujemy wykonanie przeglądów okresowych pracujących systemów zasilania ze szczególnym uwzględnieniem systemów zasilania oferowanych przez MERAWEX. Specjalizujemy się w przeglądach systemów gwarantowanego napięcia (zarówno prądu stałego jak i zmiennego). Dla tych systemów oferujemy: - Dobór systemu optymalnego dla zasilanego urządzenia i wymagań klienta; - Weryfikacja istniejącego systemu, w tym przygotowanie do jego rozbudowy; - Naprawy gwarancyjne naszego sprzętu w miejscu instalacji; - Badanie pojemności akumulatorów; - Zdalny nadzór nad akumulatorami. 35

37 USŁUGI FIRMA Z PONAD 25-LETNIĄ USŁUGI TRADYCJĄ URZĄDZENIA ZASILAJĄCE MONTAŻ SYSTEMÓW ZASILANIA PROJEKTOWANIE ELEKTRONIKA OBRÓBKA SKRAWANIEM I WYKONYWANIE DETALI MECHANICZNYCH Nasza oferta obejmuje obróbkę skrawaniem oraz wykonywanie detali mechanicznych metodą wykrawania i gięcia.detale możemy wykonać z materiału powierzonego lub własnego, wykorzystując obrabiarki numeryczne AKUMULATORY BIURO KONSTRUKCYJNE PRODUKCJA MECHANIKA MONTAŻ ZLECONY Własne Biuro Konstrukcyjne MERAWEX, z doświadczeniem gromadzonym w czasie ponad 25 lat działalności firmy przy opracowaniu kilkuset urządzeń. Oferujemy możliwość zaprojektowania urządzeń zgodnie z wymaganiami klienta. Zakres głównych kompetencji konstrukcyjnych: - przetwarzanie AC/DC, DC/AC, DC/DC - dostosowanie do pracy w nietypowych warunkach środowiskowych (przemysł, energetyka, ochrona pożarowa) - dostosowanie do nietypowych napięć zasilania - miernictwo elektryczne w układach impulsowych, - zasilanie bezprzerwowe; ładowanie, pomiary parametrów akumulatorów różnych typów Gliwice, ul.toruńska 8 tel fax merawex@merawex.com.pl 36

38 SERIA DR, HDR - ZASILACZE NA SZYNĘ DIN - montaż na szynę TS lub 15 - klasa izolacji II (DR-15, 30, 60, 100; HDR-15, 30, 60, 100) - układ PFC (DR-45, 75, 120) - szeroki zakres napięć zasilania Vac, Vdc 37 (dla DR) -30 C C (dla HDR)

39 FIRMA Z PONAD 25-LETNIĄ ZASILACZE MEAN WELLTRADYCJĄ ELEKTRONIKA PROJEKTOWANIE AKUMULATORYELEKTRONIKA PRODUKCJA ELEKTRONIKA 38

40 URZĄDZENIA ZASILAJĄCE PROJEKTOWANIE AKUMULATORY ELEKTRONIKA PRODUKCJA MONTAŻ ZLECONY Spółka MERAWEX istnieje na rynku od 1989 roku. Od początku swojej działalności zajmuje się opracowywaniem i produkcją zasilaczy impulsowych oraz systemów zasilania gwarantowanego. Z biegiem czasu oferta została rozszerzana o inne wyroby elektroniczne, wyroby mechaniczne oraz usługi. Firma oferuje oryginalne zasilacze i siłownie dla telekomunikacji i automatyki przemysłowej. Istotną część produkcji stanowią znane i cenione zasilacze do automatyki i sygnalizacji pożarowej oraz zasilacze do dźwiękowych systemów ostrzegawczych (DSO). W ofercie można znaleźć również szeroką gamę baterii akumulatorów dedykowanych do własnych systemów zasilających oraz innych zastosowań, w których wymagana jest wysoka jakość i niezawodność. Dążymy do zapewnienia swoim partnerom kompleksowej obsługi w zakresie dostarczanych elementów i systemów zasilania. Naszymi kluczowymi odbiorcami są klienci z branży ochrony przeciwpożarowej oraz z sektora energetycznego, telekomunikacyjnego oraz transportowego. Współpracujemy z wieloma cenionymi firmami na rynku polskim jak i zagranicznym. MERAWEX to firma kompleksowa. Jesteśmy w stanie zaprojektować i prototypować nietypowe konstrukcje z zakresu zasilaczy i automatyki przemysłowej. Oprócz własnej, nowoczesnej produkcji posiadamy biuro konstrukcyjne, laboratorium testowe oraz dział kontroli jakości i serwis. Dysponujemy wykwalifikowaną kadrą inżynierską, której wiedza poparta wieloletnim doświadczeniem sprawia, że naszymi klientami są firmy, którym zależy przede wszystkim na długotrwałej i bezpiecznej współpracy. Oferujemy montaż zlecony elektroniki w technologii montażu powierzchniowego i przewlekanego oraz montaż zlecony elektromechaniki. Spółka stosuje certyfikowany zintegrowany system zarządzania jakością i środowiskiem ISO9001/ Dążenie do podnoszenia jakości oraz dostarczanie partnerom najlepszych rozwiązań jest naszym głównym celem. MECHANIKA
