1 Zasilacze buforowe zgodne z normą EN 54-4 przeznaczone do systemów ochrony przeciwpożarowej Biblioteki CAD: Złoty Medal MTP Securex 2016

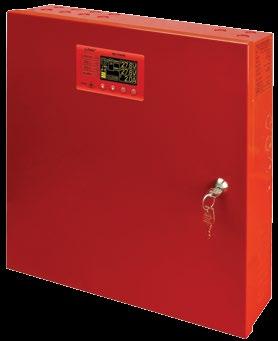

2 Zasilacze buforowe serii EN54 Dodatkowe funkcje serii LCD bieżące parametry zasilacza bieżące awarie zasilacza Dodatkowe funkcje serii LCD wyświetlacz LED wyświetlacz graficzny LCD sygnalizacja awarii konfiguracja ustawień zasilacza z poziomu panelu 3 poziomy dostępu zabezpieczone hasłami historia pracy zasilacza zegar czasu rzeczywistego z podtrzymaniem bateryjnym rozbudowany zakres informacji na wyświetlaczu LCD prosta obsługa zasilacza w wersji LCD historia parametrów zasilacza historia zdarzeń Cechy wspólne zasilaczy zgodność z wymaganiami norm PN-EN 54-4, PN-EN Certyfikat stałości właściwości użytkowych CNBOP-PIB Nr 1438-CPR-0385 świadectwo dopuszczenia CNBOP-PIB Nr 2174/2014 dostępne modele 27,6VDC / 2A; 3A; 5A; 7A miejsce na akumulatory 2 17Ah, 2 28Ah, 2 40Ah niezależnie zabezpieczone wyjścia zasilacza AUX1 i AUX2 wysoka sprawność niski poziom tętnień napięcia mikroprocesorowy system automatyki inteligentna ochrona zasilacza w stanie przeciążenia pomiar rezystancji obwodu akumulatorów automatyczna kompensacja temperaturowa ładowania akumulatorów test akumulatorów dwufazowy proces ładowania akumulatorów funkcja przyspieszonego ładowania akumulatorów kontrola ciągłości obwodu akumulatorów kontrola napięcia akumulatorów kontrola stanu bezpiecznika akumulatorów kontrola ładowania i konserwacji akumulatorów ochrona akumulatorów przed nadmiernym rozładowaniem (UVP) ochrona akumulatorów przed przeładowaniem zabezpieczenie wyjścia akumulatorów przed zwarciem i odwrotnym podłączeniem kontrola prądu obciążenia kontrola napięcia wyjściowego kontrola stanu bezpieczników wyjść AUX1 i AUX2 pomiar napięcia sieci zasilającej 230VAC port komunikacyjny z zaimplementowanym protokołem MODBUS RTU darmowy program PowerSecurity do monitorowania parametrów pracy zasilacza zdalny monitoring (opcja: WiFi, Ethernet,, ) zdalny test akumulatorów (wymagane dodatkowe moduły) współpraca z modułami bezpiecznikowymi EN54-LB4 i EN54-LB8 (opcjonalnie) optyczna sygnalizacja przeciążenia zasilacza OVL sygnalizacja akustyczna awarii wskazania parametrów elektrycznych, np.: napięcie, prąd, rezystancji obwodu akumulatorów, napięcie sieci zasilającej 230VAC historia awarii wybór czasu sygnalizacji zaniku sieci 230VAC wyjście przekaźnikowe awarii zbiorczej ALARM wejście awarii zbiorczej EXTi sterowane wyjście przekaźnikowe EXTo wejścia/wyjścia techniczne z izolacją galwaniczną wyjście techniczne EPS sygnalizacji zaniku sieci 230VAC wyjście techniczne PSU sygnalizacji awarii zasilacza wyjście techniczne APS sygnalizacji awarii akumulatorów wewnętrzna pamięć stanu pracy zasilacza zabezpieczenia: przeciwzwarciowe SCP przeciążeniowe OLP termiczne OHP nadnapięciowe OVP przepięciowe antysabotażowe: otwarcie obudowy TAMPER zamykanie obudowy zamek chłodzenie konwekcyjne gwarancja: 5 lat od daty produkcji Symbol produktu Napięcie wyjściowe Miejsce na akumulator dla pracy ciągłej I MAX a I o + I ład Prąd sumaryczny dla pracy chwilowej I MAX b I o + I ład Z mikroprocesorową kontrolą pracy i wyświetlaczem LED EN54-2A17 27,6VDC 2 17Ah 1,0A + 1,0A 2,0 + 0A EN54-3A17 27,6VDC 2 17Ah 2,0A + 1,0A 3,0 + 0A EN54-3A28 27,6VDC 2 28Ah 1,5A + 1,5A 3,0 + 0A EN54-5A17 27,6VDC 2 17Ah 4,0A + 1,0A 5,0 + 0A EN54-5A28 27,6VDC 2 28Ah 3,5A + 1,5A 5,0 + 0A EN54-5A40 27,6VDC 2 40Ah 3,0A + 2,0A 5,0 + 0A EN54-7A17 27,6VDC 2 17Ah 6,0A + 1,0A 7,0 + 0A EN54-7A28 27,6VDC 2 28Ah 5,5A + 1,5A 7,0 + 0A EN54-7A40 27,6VDC 2 40Ah 5,0A + 2,0A 7,0 + 0A Z mikroprocesorową kontrolą pracy i wyświetlaczem LCD EN54-2A17LCD 27,6VDC 2 17Ah 1,0A + 1,0A 2,0 + 0A EN54-3A17LCD 27,6VDC 2 17Ah 2,0A + 1,0A 3,0 + 0A EN54-3A28LCD 27,6VDC 2 28Ah 1,5A + 1,5A 3,0 + 0A EN54-5A17LCD 27,6VDC 2 17Ah 4,0A + 1,0A 5,0 + 0A EN54-5A28LCD 27,6VDC 2 28Ah 3,5A + 1,5A 5,0 + 0A EN54-5A40LCD 27,6VDC 2 40Ah 3,0A + 2,0A 5,0 + 0A EN54-7A17LCD 27,6VDC 2 17Ah 6,0A + 1,0A 7,0 + 0A EN54-7A28LCD 27,6VDC 2 28Ah 5,5A + 1,5A 7,0 + 0A EN54-7A40LCD 27,6VDC 2 40Ah 5,0A + 2,0A 7,0 + 0A

3 Parametry zasilaczy Złoty Medal MTP Securex 2016 dla EN54 LED diody LED na: PCB zasilacza i panelu LED panel LED: wskazania prądu wyjściowego wskazania napięcia wyjściowego AUX1, AUX2 wskazania rezystancji obwodu akumulatorów wskazania napięcia sieci zasilającej kody awarii wraz z historią dla EN54 LCD diody LED na: PCB zasilacza i panelu LCD panel LCD wskazania parametrów elektrycznych, np.: napięcie, prąd, rezystancja obwodu, napięcie sieci zasilającej sygnalizacja awarii konfiguracja ustawień zasilacza z poziomu panelu 2 poziomy dostępu zabezpieczone hasłami historia pracy zasilacza 6144 wartości historia zdarzeń 2048 zdarzeń zegar czasu rzeczywistego z podtrzymaniem bateryjnym EN54-2A17 (EN54-2A17LCD) EN54-3A17 (EN54-3A17LCD) EN54-3A28 (EN54-3A28LCD) EN54-5A17 (EN54-5A17LCD) EN54-5A28 (EN54-5A28LCD) EN54-5A40 (EN54-5A40LCD) EN54-7A17 (EN54-7A17LCD) EN54-7A28 (EN54-7A28LCD) EN54-7A40 (EN54-7A40LCD) Klasa funkcjonalna PN-EN :2007 A Napięcie zasilania 230VAC (-15%/+10%), 50Hz Napięcie wyjściowe 27,6VDC Prąd wyjściowy Praca ciągła: Imax a 1A 2A 1,5A 4A 3,5A 3A 6A 5,5A 5A Prąd wyjściowy Praca chwilowa: Imax b 2A 3A 3A 5A 5A 5A 7A 7A 7A Prąd ładowania akumulatorów (dla pracy ciągłej) 1A 1A 1,5A 1A 1,5A 2A 1A 1,5A 2A Dedykowany akumulator 2 17Ah 2 17Ah 2 28Ah 2 17Ah 2 28Ah 2 40Ah 2 17Ah 2 28Ah 2 40Ah Zabezpieczenie przeciwzwarciowe (SCP) bezpiecznik topikowy FAUX1, FAUX2 (awaria wymaga wymiany wkładki topikowej) Zabezpieczenie przeciażeniowe (OLP) Programowo sprzętowe Zabezpieczenie nadnapięciowe (OVP) U>30,5V±0,5V odłączenie napięcia wyjściowego (odłączenie AUX+), przywracane automatycznie Zabezpieczenie w obwodzie akumulatorów SCP i odwrotna polaryzacja podłączenia bezpiecznik topikowy F BAT (awaria wymaga wymiany wkładki topikowej) Zabezpieczenie akumulatorów przed nadmiernym rozładowaniem UVP U<20V (± 2%) odłączenie akumulatorów Sygnalizacja niskiego napięcia akumulatorów Ubat < 23V, podczas pracy bateryjnej Napięcie załączenia 10 30VDC Wejście techniczne EXTi Napięcie wyłączenia 0 2VDC Poziom izolacji galwanicznej 1500V RMS Wyjście przekaźnikowe EXTo Akustyczna sygnalizacja pracy Obudowa Wymiary Zamykanie Certyfikaty, deklaracje, gwarancja 30VDC / 50VAC Tak Blacha stalowa DC01, 1,2mm, kolor RAL3001 czerwony Zamek na klucz Certyfikat stałości właściwości użytkowych CNBOP-PIB Nr 1438-CPR-0385; Świadectwo dopuszczenia CNBOP-PIB Nr 2174/2014; Deklaracja właściwości użytkowych; 5 lat od daty produkcji Wyjścia techniczne EPS FLT; wyjście sygnalizujące awarię zasilania AC: izolacja galwaniczna 1500V RMS opóźnienia ok. 10s/1m/10m/30m (+/-5%) APS FLT; wyjście sygnalizujące awarię akumulatora: izolacja galwaniczna 1500V RMS PSU FLT; wyjście sygnalizujące awarię zasilacza: izolacja galwaniczna 1500V RMS ALARM; wyjście sygnalizujące awarię zbiorczą: typ przekaźnikowe: 1A@30VDC/50VAC, izolacja galwaniczna (od wersji 1.1) TAMPER; wyjście sygnalizujące otwarcie obudowy zasilacza: microswitch Biblioteki CAD Nowość Nasze biblioteki produktów są obecne w CADprofi oprogramowaniu wspomagający projektowanie architektury, mechaniki oraz instalacji sanitarnych i elektrycznych. Więcej informacji na Dodatkowo na naszej stronie bezpłatnie udostępniamy program PulsarCAD, bibliotekę aktualnych produktów firmy Pulsar.

4 Moduły bezpiecznikowe do zasilaczy EN54 Interfejsy EN54-LB4 LB4/0,5A/FTA moduł bezpiecznikowy EN54 Napięcie zasilające Napięcie wyjściowe EN54-LB4 EN54-LB VDC U AUX=U IN (zgodne z napięciem zasilania) Pobór prądu 25 Uin=20 30VDC 43 Uin=20 30VDC Ilość wejść zasilania 2 (IN1, IN2) Ilość wyjść 4 (AUX1 AUX4) 8 (AUX1 AUX8) Zabezpieczenie przeciwzwarciowe (SCP) Wyjścia techniczne Obudowa Wymiary Warunki pracy Deklaracje, gwarancja 4 F 0,5A 8 F 0,5A Diody LED: L1,,L4 stan wyjść AUX1,,AUX4 PSU sygnalizacja awarii Diody LED: L1,,L8 stan wyjść AUX1,,AUX8 PSU sygnalizacja awarii PSU wyjście techniczne OC awarii do podłączenia do zasilacza PSU wyjście techniczne przekaźnikowe awarii W=110,5 H=45 D=32 Brak, konstrukcja typu open frame, IP00 II klasa środowiskowa, -10 C +50 C W=150 H=45 D=32 Deklaracje: CE, RoHS; 5 lat od daty produkcji Montaż Kołki dystansowe 6 Zasilacz serii EN54 EN54-LB8 LB8/0,5A/FTA moduł bezpiecznikowy EN54 Zasilacz serii EN54 Interfejs - Zastosowanie: połączenie zasilacza serii PSBEN lub EN54 z magistralą Zasilanie: 5VDC/max.30mA z gniazda zasilacza Separacja galwaniczna pomiędzy interfejsami a INTE Interfejs Zastosowanie: połączenie zasilacza serii PSBEN lub EN54 z siecią Zasilanie: 5VDC/max.0,95W z gniazda zasilacza INTW Interfejs Wi-Fi Zastosowanie: połączenie zasilacza serii PSBEN lub EN54 z bezprzewodową siecią Wi-Fi Zasilanie: 5VDC/max.210mA z gniazda zasilacza INTU Interfejs - Zastosowanie: lokalne połączenie zasilacza serii PSBEN lub EN54 z komputerem przez złącze Zasilanie: 5VDC/max.25mA z portu komputera Zgodność interfejsu : 1.1 / 2.0 (Full Speed) INTC Programator Zastosowanie: konfiguracja interfejsów Wi-Fi: INTW, W Zasilanie: 5VDC/max.25mA z portu komputera Zgodność interfejsu : 1.1 / 2.0 (Full Speed) E Interfejs - Zastosowanie: urządzenie do konwersji sygnałów między magistralą a siecią Zasilanie: 10 30VDC/max.0,95W W Interfejs -Wi-Fi Zastosowanie: urządzenie do konwersji sygnałów między magistralą a siecią Wi-Fi Zasilanie: 10 30VDC/80 20mA INTUR Interfejs - Zastosowanie: konwersja danych z magistrali do komputera poprzez port Zasilanie: 5VDC/max.25mA z portu komputera Zgodność interfejsu : 1.1 / 2.0 (Full Speed) SMA-RP/U.FL ANT1 Antena WiFi 2,4GHz z podstawą magnetyczną Zastosowanie: Antena dookólna przeznaczona jest do pracy w paśmie Wi-Fi 2,4GHz Częstotliwość / Impedancja: 2,4GHz / 50 Ohm VSWR / Zysk energetyczny: <2,0 / 5dBi Polaryzacja: Pionowa Przewód: długość 1,5m / wtyk SMA-RP/U.FL

5 Schemat połączeń interfejsów i zasilaczy Aplikacja PowerSecurity ANT1 W E INTUR Dla zasilaczy z wyświetlaczem LED INTW INTW INTE INTU Darmowa aplikacja PowerSecurity PowerSecurity także w wersji na platformę Android PowerSecurity jest programem umożliwiającym zdalny monitoring parametrów zasilaczy serii PSBEN lub EN54 wyposażonych w interfejs komunikacyjny. Aplikacja ta umożliwia skonfigurowanie połączeń, analizę parametrów oraz zarządzanie grupami zasilaczy. Dla zasilaczy serii EN54, w oknie zdalnego pulpitu zasilacza monitorowane są następujące parametry: 1. Napięcie na wyjściach AUX1 i AUX2 oraz prąd sumaryczny 2. Stan zasilania sieciowego 230V i jego wartość 3. Napięcie, stan naładowania, temperaturę oraz rezystancję wewnętrzna akumulatora, możliwy jest także zdalny test akumulatora 4. Stan wyjść technicznych (EPS, PSU, APS, Alarm) 5. Stan wejścia awarii zbiorczej EXTi 6. Stan sterowanego wyjścia przekaźnikowego EXTo 7. Stan wejścia tamper TAMPER Dodatkowo możliwy jest odczyt historii zdarzeń oraz dla zasilaczy z wyświetlaczem LCD historia parametrów. Zdalne okno pulpitu zasilacza Historia zdarzeń Dla zasilaczy z wyświetlaczem LCD Zdalne okno pulpitu zasilacza Kontakt Historia zdarzeń Historia parametrów Pulsar Sp.J. Siedlec Łapczyca biuro@pulsar.pl tel. (14) fax. (14)
