OGÓLNE WSKAZÓWKI BEZPIECZEŃSTWA DO OBSŁUGI NARZĘDZIA

Transkrypt

1

2 OGÓLNE WSKAZÓWKI BEZPIECZEŃSTWA DO OBSŁUGI NARZĘDZIA 1. Przestrzeń do pracy: nie wystawiać narzędzia na deszcz, nie trzymać w wilgoci oraz nie doprowadzać do zamoczenia. Dobrze oświetlać przestrzeń do pracy. Nie używać narzędzia razem z łatwopalnymi cieczami lub gazami. 2. Aby zapobiec porażeniom prądem unikać kontaktu z uziemionymi powierzchniami. 3. Przechowywać narzędzie w miejscu niedostępnym dla dzieci. Zabrania się korzystania z narzędzia osobom nieupoważnionym. Zakaz wchodzenia osobom nieupoważnionym na przestrzeń przeznaczoną do pracy. 4. Nieużywane narzędzie przechowywać w suchym miejscu, niedostępnym dla dzieci. 5. Nie stosować siły przy użyciu narzędzia. Tylko umiarkowane traktowanie zapewni optymalnie bezpieczną pracę. 6. Odpowiednio traktować przewody z prądem. Nie wyszarpywać przewodów z kontaktu. Trzymać przewody z dala od ciepła, olei oraz ostrych kantów. 7. Pracować czujnie, ostrożnie i rozsądnie, przy uczuciu zmęczenia nie obsługiwać narzędzia. Sprawdzić uszkodzone części. Przed dalszym korzystaniem z narzędzia należy sprawdzić czy uszkodzone części nadają się do prawidłowego działania. 8. Sprawdzić prostolinijność i osłonę ruchomych części. Sprawdzić czy części zostały poprawnie zamontowane, tak aby nie zakłócały pracy narzędzia. 9. Uszkodzone części należy oddać do naprawy do odpowiedniego serwisu bądź też wymienić, chyba że w tej instrukcji będą inne wskazówki. Włącznik/ wyłączniki z defektem należy wymienić w odpowiednim serwisie. Jeżeli po przełączeniu włącznika narzędzie nie zostanie wprawione w ruch, nie wolno go używać. 10. Dla zapewnienia przewidzianego, bezpiecznego funkcjonowania elektrycznie napędzanego narzędzia nie wolno usuwać pokryw oraz śrub. 11. Ruchome części narzędzia można ruszać dopiero wtedy, gdy narzędzie zostanie wyłączone. 12. Aby zapobiec uszkodzeniom bądź też nieefektywnej pracy, spowodowanych przeciążeniem silnika, należy narzędzie podłączać tylko zgodnie z informacją podaną na tabliczce identyfikacyjnej. 13. Nie należy czyścić elementów z tworzywa sztucznego rozpuszczalnikami. Rozpuszczalniki takie jak: benzyna, rozcieńczalnik, benzen, czterochlorometan, alkohol, amoniak oraz chlorowane oleje, mogą spowodować uszkodzenia i pęknięcia elementów z tworzywa sztucznego. 14. Koniecznie zachować instrukcję obsługi! 8 1

3

4 WAŻNE WSKAZÓWKI DOTYCZĄCE ŁADOWARKI I AKUMULATORA 1. Uwaga: aby zapobiec możliwym szkodom osobistym używać tylko podanego typu akumulatora do ponownego naładowania. Inne akumulatory mogą poprzez eksplodowanie spowodować szkody osobiste i rzeczowe. 2. Przed użyciem ładowarki dostosować się do wszystkich wskazówek, zarówno tych podanych na akumulatorze jak i na ładowarce. 3. Nie wystawiać ładowarki na działanie wilgoci. 4. Aby zapobiec możliwym uszkodzeniom ładowarki zarówno przy wtyczce jak i na całej długości kabla, należy ciągnąć za wtyczkę podczas odłączania akumulatora z kontaktu. 5. Użycie dodatkowej części nie zalecanej przez producenta ładowarki może spowodować pożar, porażenie prądem lub inne szkody osobiste. 6. Aby uniemożliwić deptanie, potknięcie się, zaczepienie się o kabel od ładowarki, należy go stosownie ułożyć. 7. Nie wolno podłączać ładowarki gdy jest uszkodzony kabel lub wtyczka; należy wymienić uszkodzone części. 8. Nie podłączać ładowarki gdy jest rozbita, upadła lub doznała jakichkolwiek innych uszkodzeń; taką ładowarkę należy oddać do sprawdzenia do odpowiedniego serwisu. 9. Aby uniknąć możliwego porażenia prądem, należy odłączyć ładowarkę z prądu przed pracami konserwacyjnymi bądź czyszczeniem. Samo wyłączenie ładowarki nie wystarczy. 10. Nie rozkładać ładowarki ani akumulatora na części; w calu naprawienia ładowarki należy ją oddać do odpowiedniego serwisu. Niewłaściwe złożenie ładowarki może prowadzić do porażenia prądem lub pożaru. 2. Czubek rozpylacza umieścić w spoinie i nacisnąć włącznik. Podczas spoinowania pręt popychający przesuwa się automatycznie do przodu. 3. Element ładunkowy można ustawić tak, aby śledził dokładnie kontury spoiny. Dzięki temu, nawet w ciężko dostępnych obszarach pracy spoinowanie będzie ułatwione. 4. Prędkość może być dostosowana odpowiednio do tempa pracy. Do tego właśnie służy regulator prędkości umieszczony na obudowie. WAŻNE WSKAZÓWKI: 1. Aby zapobiec kapaniu materiału użytego do spoinowania, po puszczeniu włącznika, pręt popychający automatycznie lekko się cofa. 2. Przy bardzo małych otworach dyszy albo ekstremalnie miękkich szczeliwach może dojść do kapania. 3. Nie wkładać mokrego ani stwardniałego ładunku woreczkowego! 4. Jeżeli narzędzie ma być używane jednorazowo przez dłuży czas, może dojść do przegrzania się silnika. Zalecane jest więc robienie odpowiednich przerw w pracy. 5. Nie używać materiałów łatwopalnych, również do czyszczenia narzędzia! KONSERWACJA NARZĘDZIA 1. Przed rozpoczęciem czyszczenia lub kontroli narzędzia należy koniecznie odłączyć akumulator! 2. Jeżeli do pręta popychającego przyklejony jest materiał uszczelniający, należy go koniecznie usunąć przed kolejnym użyciem narzędzia. 3. Czyszczenie narzędzia: Narzędzie należy wycierać miękką, suchą szmatką Nie stosować mokrych szmatek ani rozpuszczalników 4. Narzędzie należy regularnie konserwować i kontrolować. 5. Narzędzia nie należy rozmontowywać 2 7

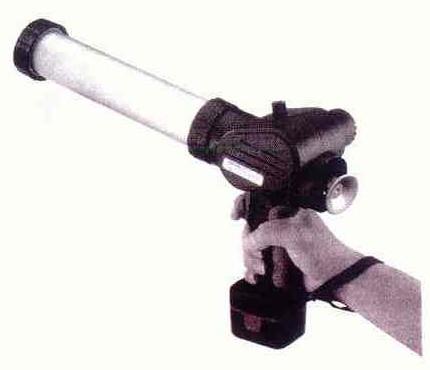

5 Zastosowanie wkładu workowego:??? 1. Końcówkę worka obciąć w sposób wskazany na rysunku. 2. Wprowadzić dysze do przedniej przykrywki i obciąć czubek zgodnie z zastosowaniem w odpowiednim miejscu. 3. Wsadzić worek do części ładunkowej. Pręt popychający automatycznie się cofnie; ręczne odciągnięcie pręta nie jest potrzebne. Przy wsadzaniu wkładu workowego należy się upewnić, czy plastikowy talerzyk posuwowy został umocowany nad stalowym talerzykiem posuwowym. 4. Wsadzić obcięty wkład workowy i dokładnie przykręcić przednią przykrywkę. 5. Nacisnąć na chwyt, tak aby pręt popychający talerzyk naciskał mocno na wkład workowy. OBSŁUGA PISTOLETU USZCZELNIAJĄCEGO 1. Przeprowadzić jedną rękę przez pasek i złapać pistolet za uchwyt. Drugą rękę trzymać za element ładunkowy. DALSZE WSKAZÓWKI DOTYCZĄCE ŁADOWARKI I AKUMULATORA 1. Nie ładować akumulatorów w temperaturze 10 o C lub +40 o C. 2. Nie używać transformatorów, generatorów silnikowych czy też przyłączeń prądu stałego. 3. Nie należy zakrywać ani zatykać kratki wentylacyjnej ładowarki. 4. Jeżeli akumulator nie jest używany, należy go przykryć specjalną pokrywą do akumulatorów. 5. Nie zwierać akumulatora: - nie dotykać zacisków materiałami przewodnimi - nie przechowywać akumulatorów z innymi metalowymi przedmiotami (np. gwoździe, monety itd.) - nie wystawiać akumulatorów na działanie wody lub wilgoci. Zwarcie akumulatora może doprowadzić do silnego przepływu prądu, przegrzania, spalenia a nawet do zniszczenia. 6. Nie należy przechowywać ładowarki i akumulatora w miejscu, gdzie może wystąpić temperatura powyżej 50 o C. 7. Nie wolno podpalać akumulatora, nawet jeśli został on zniszczony lub całkowicie rozładowany. Przy kontakcie z ogniem może dojść do eksplozji. 8. Akumulatora nie należy rzucać, wstrząsać nim ani rozbijać. 9. Nie należy ładować akumulatorów w zamkniętej skrzyni lub zbiorniku. Akumulatory muszą podczas ładowanie znajdować się w dobrze wietrzonym miejscu. 6 3

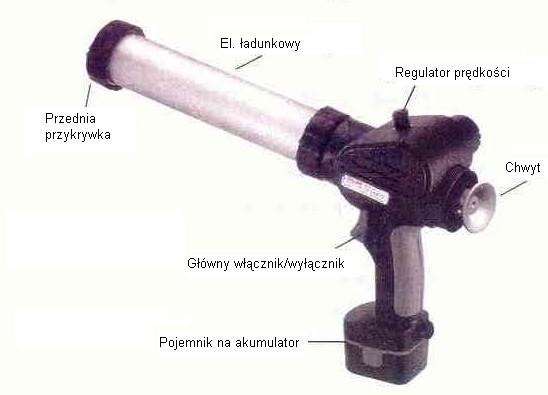

6 Przegląd ważnych elementów składowych: 2. Przedziurawić aluminiową powłokę ładunku ostrą końcówką. 3. Jeżeli na już otwartym ładunku, który nie był używany przez około godzinę, zasechł otwór, to należy go ponownie przedziurawić używając metalowego drutu. Wsadzanie wkładu workowego Wsadzanie ładunku 4. Po odkręceniu śruby usunąć plastikowy talerzyk posuwowy, a następnie mocno przykręcić metalowy talerzyk. Przy wsadzaniu wkładu workowego należy zamontować talerz plastikowy przed talerzem stalowym. PRZYGOTOWANIE ŁADUNKU Przy wsadzaniu ładunku usunąć talerz plastikowy, a talerz stalowy zamontować na pręcie popychającym dobrze dokręcając śrubę. 1. Przy pomocy ostrego noża obciąć czubek ładunku tak, aby powstały otwór miał przekrój co najmniej 3mm. 5. Nacięty ładunek umieścić w el. ładunkowym i przykręcić przednią przykrywkę. 6. Tak długo naciskać na chwyt, aż stalowy talerzyk posuwowy dosięgnie do ładunku. 4 5

7 9

8
